Замена фазорегулятора и перепускного масляного клапана на Audi A4 8E 2.0 ALT

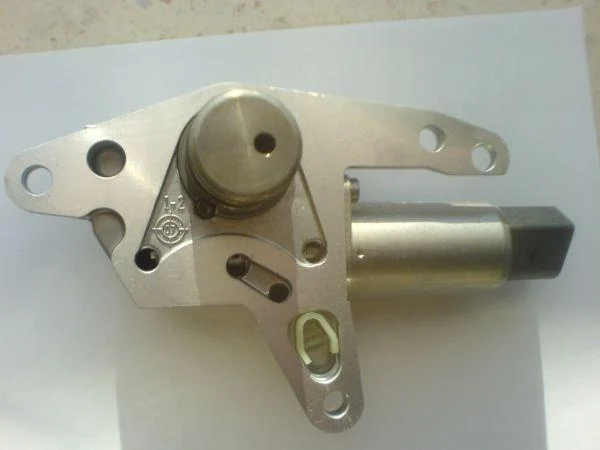

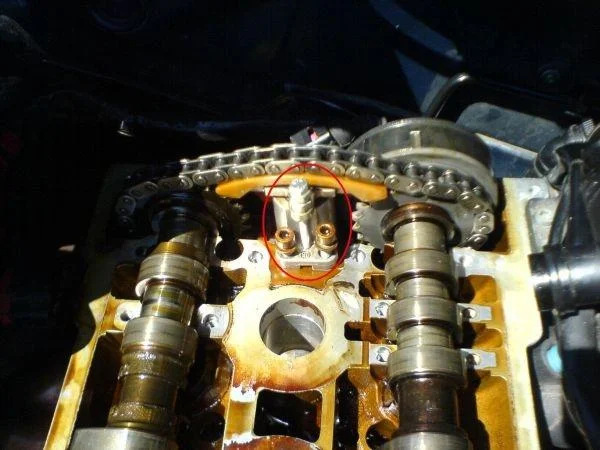

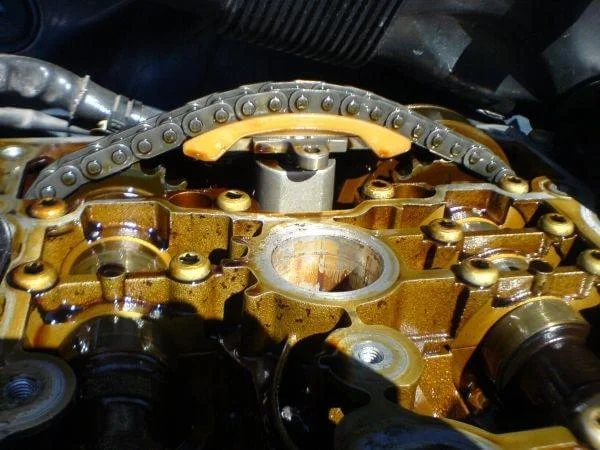

Натяжитель цепи распредвалов.

Не много — натянув ремень на шестерню распредвала — натягиваем натяжным роликом ремень.

Процесс сборки начинаем в обратном порядке.

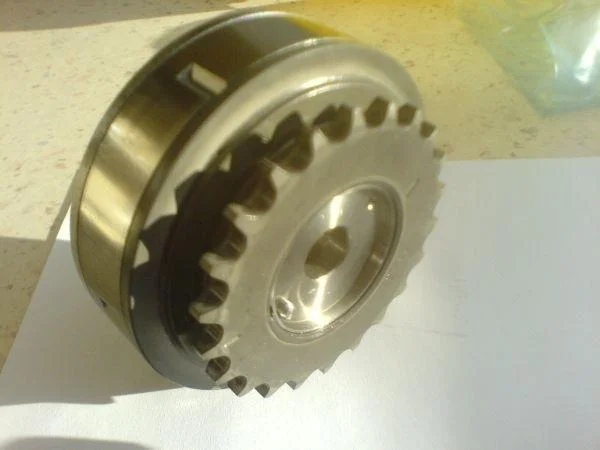

Новый фазорегулятор.

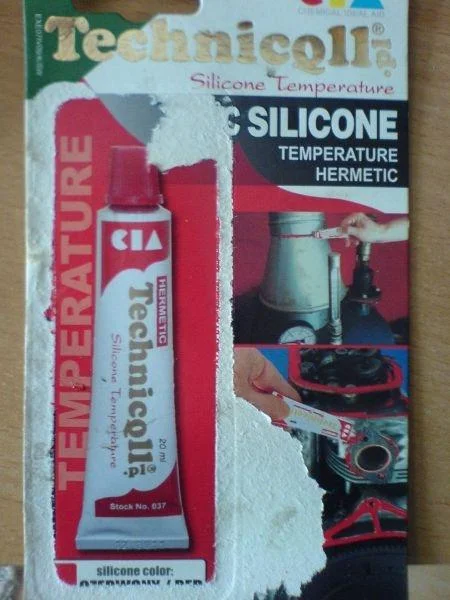

Герметик.

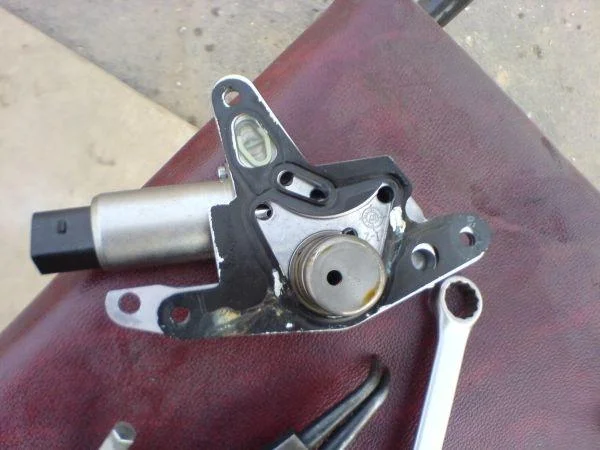

Перепускной масленный клапан, со старой очишенной прокладкой — я ставил еще дополнительно на герметик.

Новый перепускной масленый клапан.

Установив правильно цепь распредвалов утапливаем распредвалы по метке выпускного распредвала с крышкой ГБЦ. А стягивая рамку болтами в правильном порядке распредвалы сами лягут так как им надо — но всё же убеждаемся в правильности установки распредвалов.

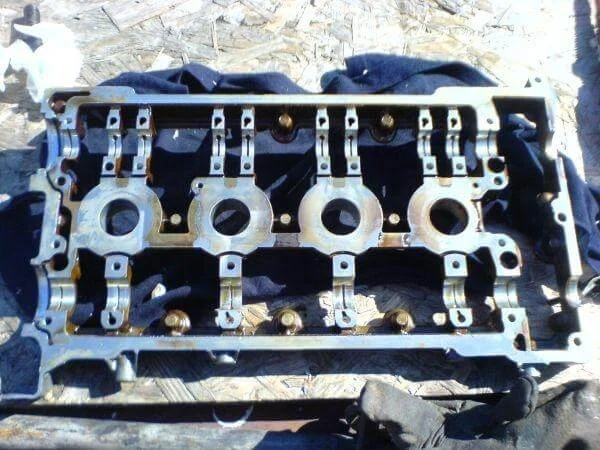

Обезжириваем нижнюю посадочную сторону рамы ГБЦ — бензином. Это делается для того чтобы герметик мог схватиться. Обезжириваем также сам верх ГБЦ.

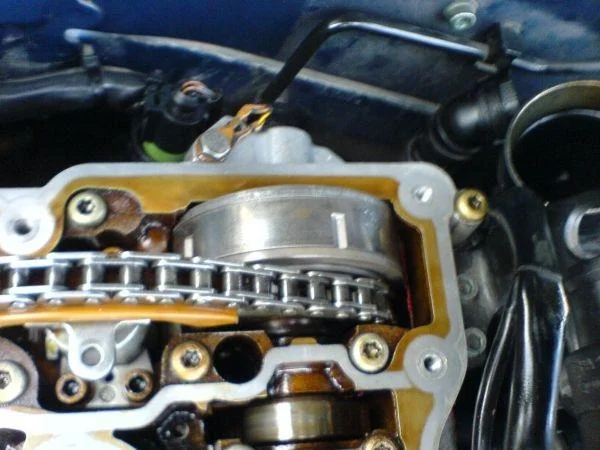

Новый фазорегулятор в сборе. После закручивания рамы к ГБЦ не забываем выкрутить болт.

Самый большой гемор который я получил так это открутить болт который закручен фазорегулятор во впускной распредвал. Он закручен очень большим моментом, в конце концов не слабо попортив головку болта всё же откручиваю с помощью напарника зажав газовым ключом в разрешенном месте на распредвале. Закрутив на место новый фазорегулятор тоже большим моментов. Кто будет менять — мой совет лучше преобрести новый болт.

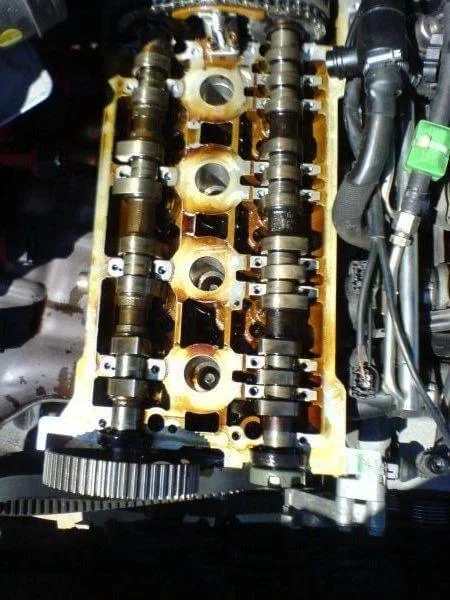

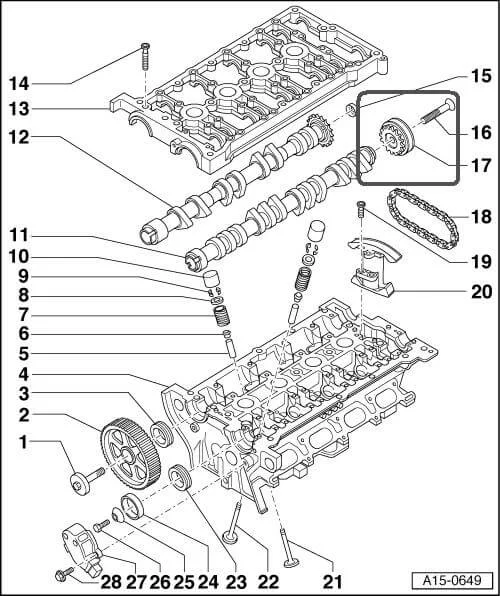

Без рамы ГБЦ. Распредвалы утопленны как вкопанные — поднимать желательно с напарником одновременно — каждый свой распредвал и все в сборе с цепью и натяжником.

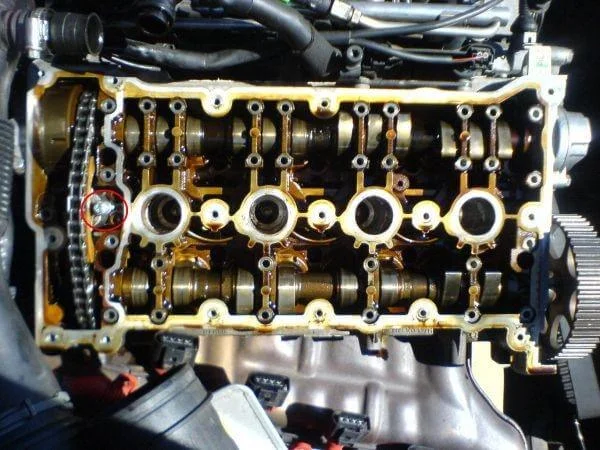

Пропустив многое, откручиваем раму с ГБЦ. Соблюдаем правильную последовательность откручивания.С обратной стороны ГБЦ откручиваем перепускной масленный клапан — отрутить его самое сложное на этом этапе — дабы места мало. Натяжник цепи распредвалов застопориваем болтом.

Первое что нужно сделать — это привести рамку в сервисное положение, по этому нужно снять передний бампер. Как многие умельцы мне подсказали лучше открутить гайки сняв противотуманки и рукой через отверстия открутить 3 гайки крепления бампера.

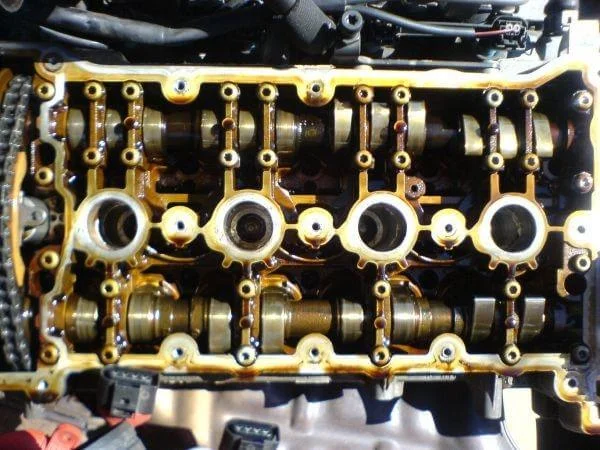

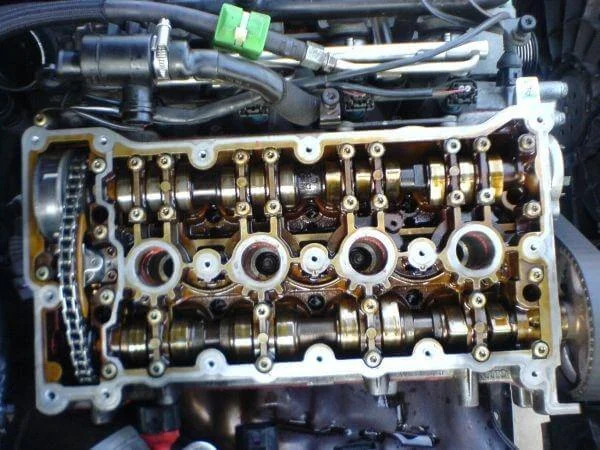

20 — клапанник без крышки ГБЦ.

Руководствуясь Эльзой снимаем навесное оборудование. Самое главное после того как ремень снять с распредвала, обязательно повернуть коленвал на 45 градусов против часовой стрелки, дабы проводя манипуляции с распредвалами случайно не загнуть клапана.(в конце сборки – незабываем повернуть обратно коленвал по часовой на 45 гр.)

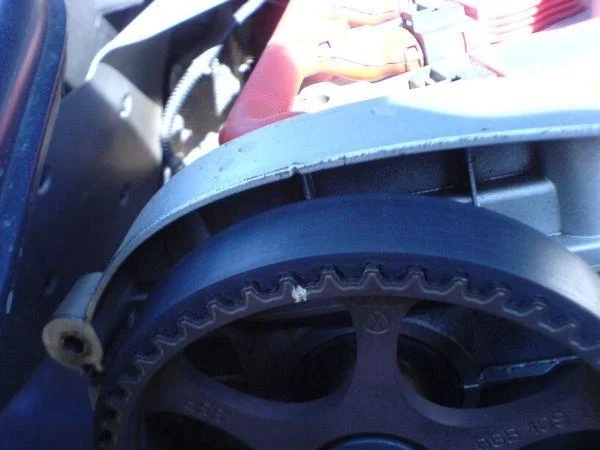

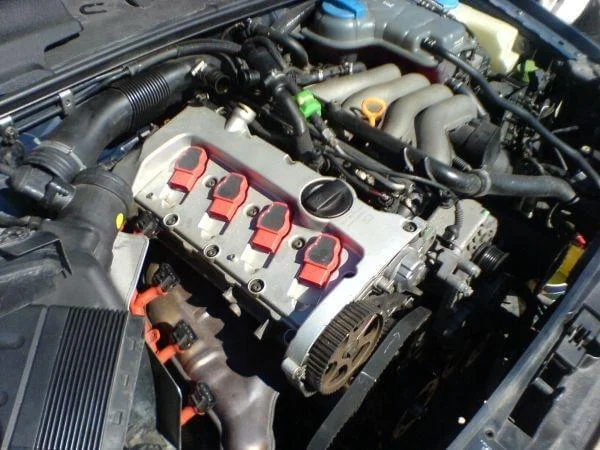

Натянул подобным образом ремень, чтобы не сбить зубья на коленчатом валу, для помеченного мною мелом на распредвале.

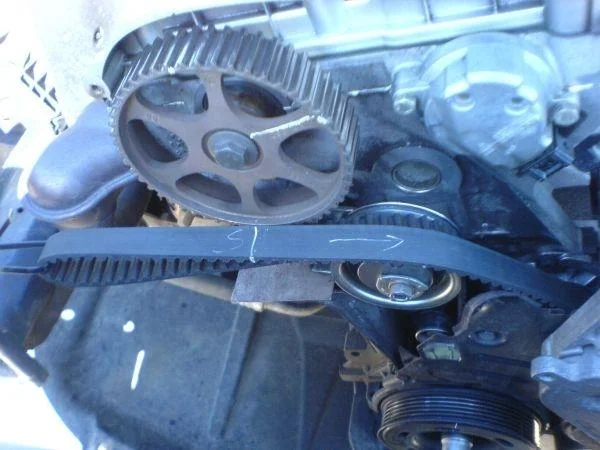

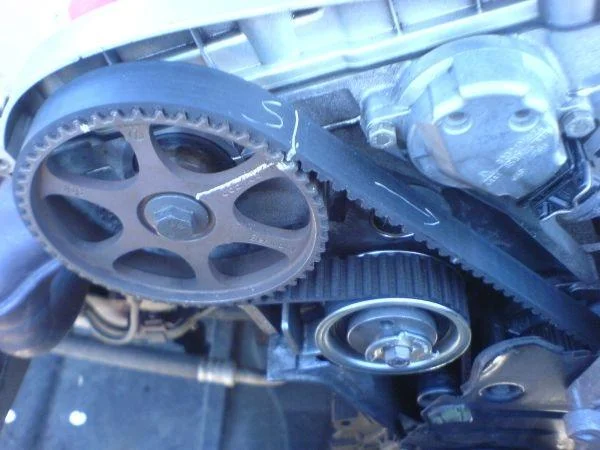

На всякий случай я пометил мелом шестерёнку распредвала и зуб на ремне.

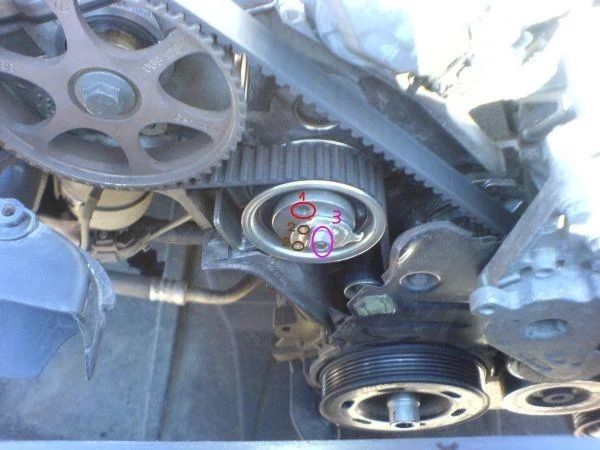

Снимаем верхний кожух ГРМ и видим натяжной ролик — ослабляем его. Суть натяжения его мне не понятна, но я руководствовался по Эльзе. Шестигранником по часовой стрелки ослабляем натяжной ролик(1) вставляем пластинку между штоком и корпусом ролика(эта пластинка пару раз у меня падала — в итоге без пластинки), далее отпускаем гайку(3) и круглогубцами изогнутые мне на данном этапе не пригодились, как только ослабил гайку тут же натяжник сам ослаб при этом эксцентрик сам повернулся по часовой стрелки.

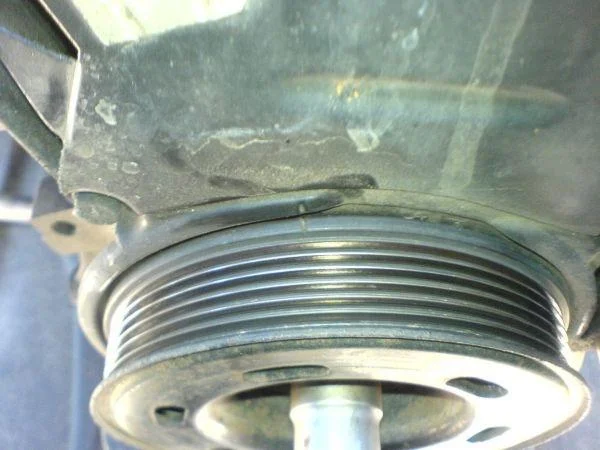

Выставляем метки ВМТ распредвала и коленчатого вала поворачивая за коленвал по часовой стрелке. Крутится очень легко, без выкручивания свечей.

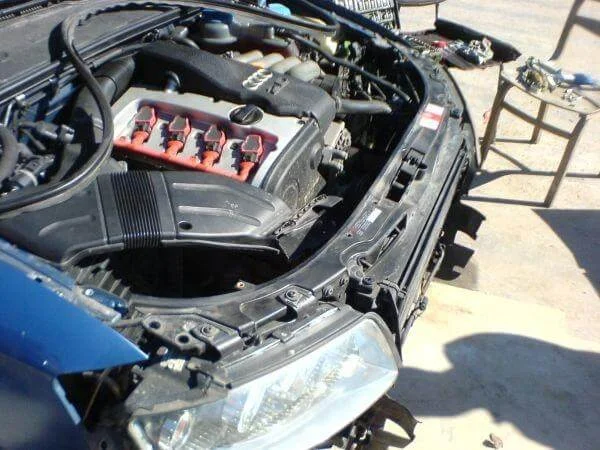

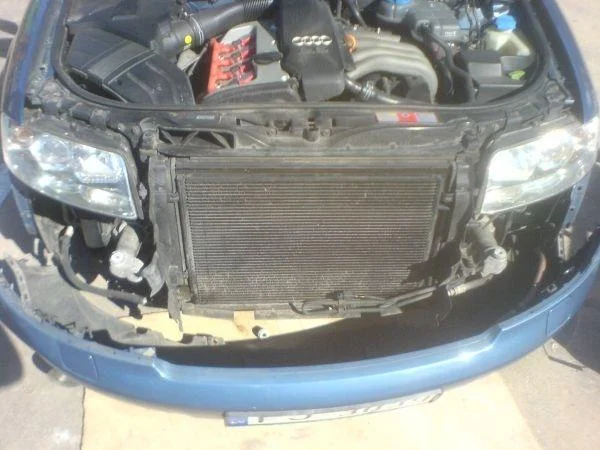

Рамка в сервисном положении.

Осторожно стянув рамку на себя, получаем отличный доступ к ГРМ.

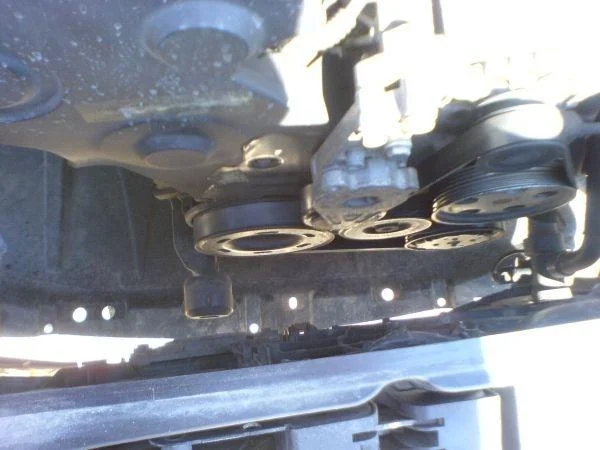

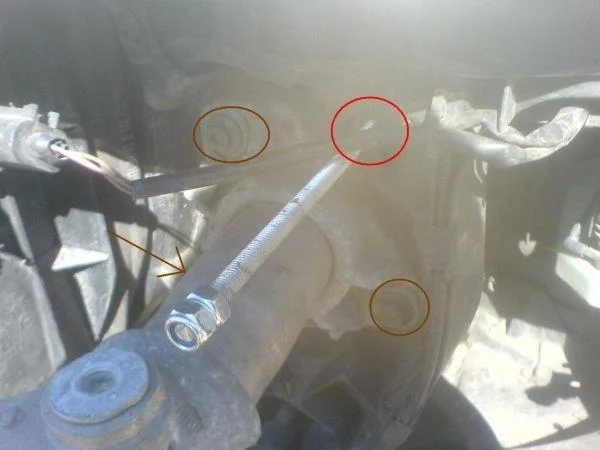

Итак, вставляем инструмен(самодельный), вкручиваем в предзназначенное ему место и откручиваем болты 3 штуки от опор. То же самое со второй стороны. Почитав Эльзу, узнаете какие ещё болты нужно открутить, чтобы рамка вышла вперёд.

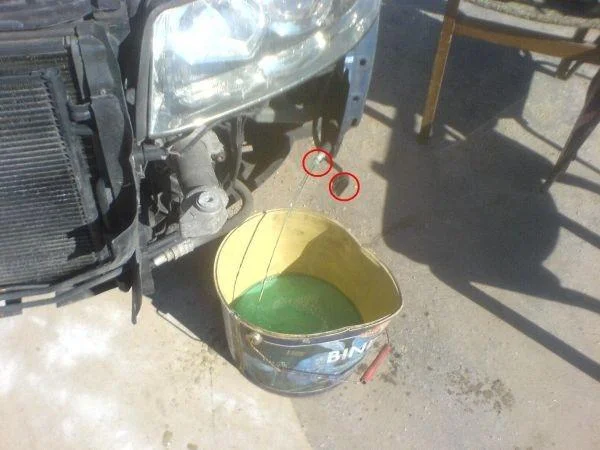

Отсоединяем шланг омывайки от бампера и штекер проводки противотуманок, снимаем полностью бампер, и сливаем жидкость.

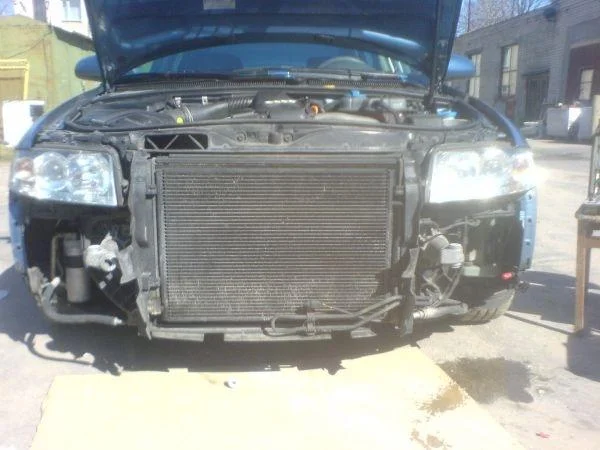

Демонтируем передний бампер.
