Снятие мотора MERCEDES GLK 220
Mercedes glk 220 это пятидверный внедорожник имеющий под капотом 170 л.с. воплощенных в дизельном моторе 2.2 л. серии ОМ-651. Если вам понадобится, для каких либо целей, снять двигатель с данного автомобиля, не стоит пугаться. При наличии инструмента и некого опыта замены двигателя не составит особого труда.
В нашем фотоотчете поэтапно описано как снять мотор на Мерседесе GLK 220.
Для этой процедуры вам понадобится такой инструмент:
- битки Torx t20, t30, t55;
- головки торцевые 8мм, 10мм, 13мм, 16мм, 17мм, 21мм, 22мм;
- головки торцевые Torx E10, E12, E14;
- ключ рожково-накидной 16 мм, 17 мм;
- отвертка “-”;
- плоскогубцы (кранцы);
- емкость для слива антифриза;
- домкрат;
- подъемный механизм, для снятия ДВС.

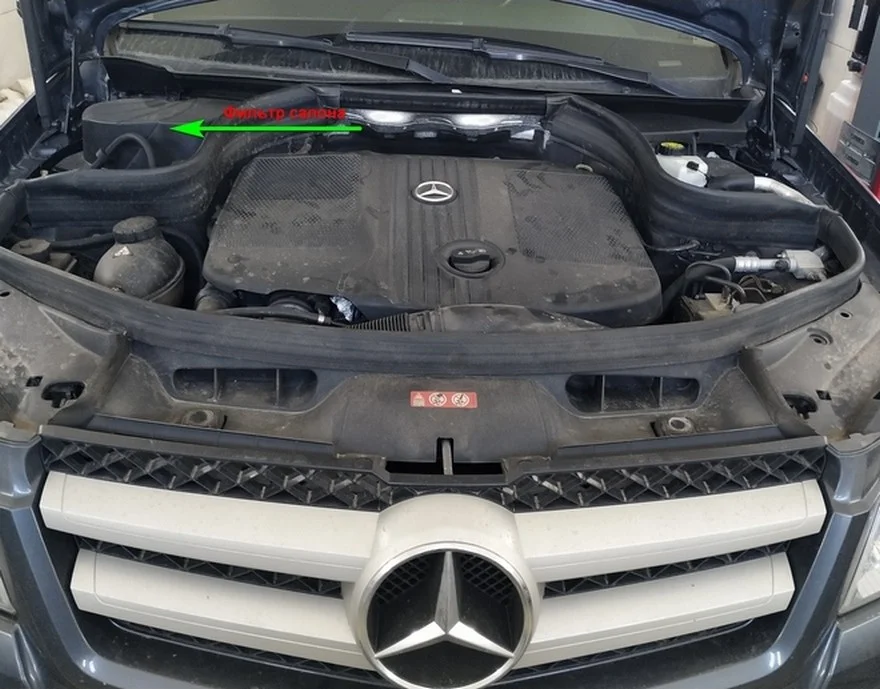

Снимаем, вверх, декоративный кожух двигателя и корпус салонного фильтра.

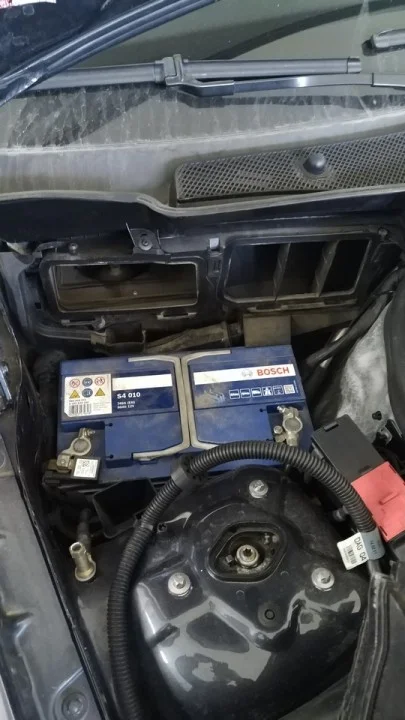

Под фильтром спрятан аккумулятор, отключаем клеммы.

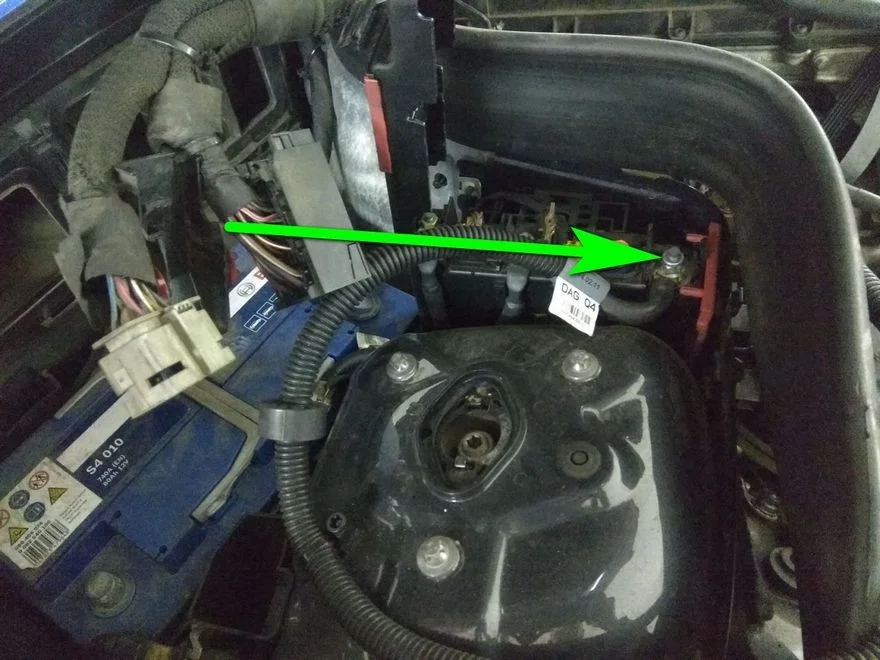

Не отходя, откручиваем силовой провод идущий на двигатель.

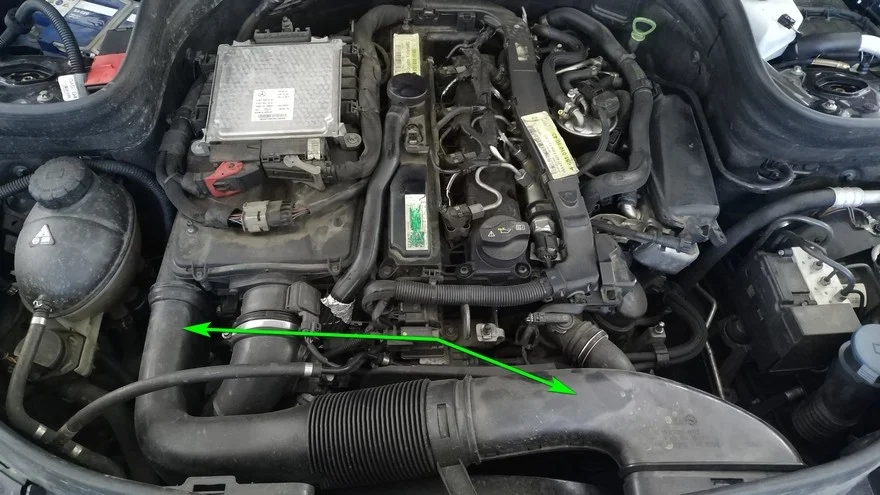

Снимаем воздухозаборник.

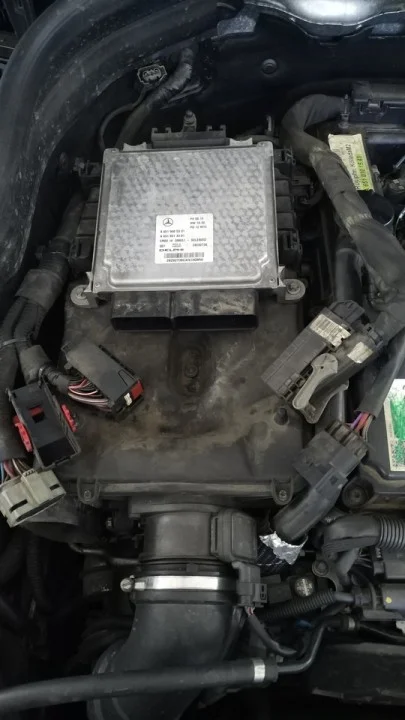

Отключаем основную “косу” идущую на мотор (3 разъема).
И пару фишек за воздушным фильтром.
Снимаем защиту двигателя.
Сливаем антифриз.

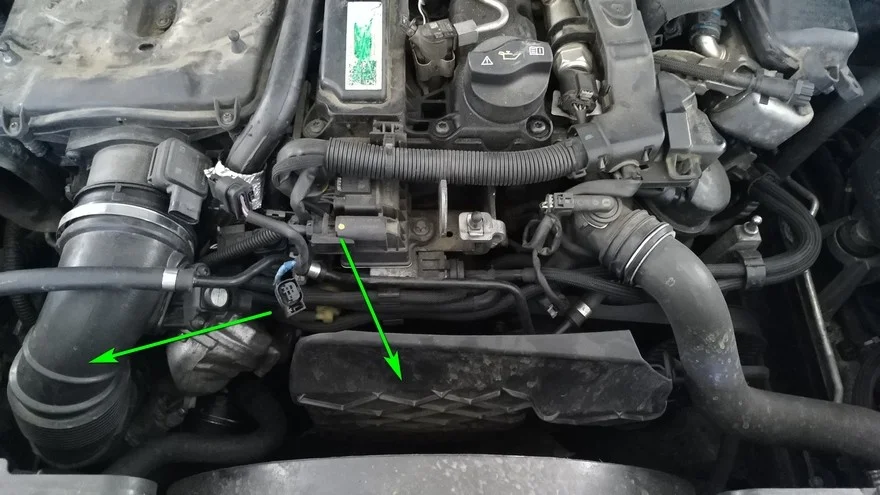

Снимаем кожух приводного ремня, и воздушный патрубок турбины.
Демонтируем корпус воздушного фильтра. Передняя часть поднимается вверх и корпус вынимается вперед.

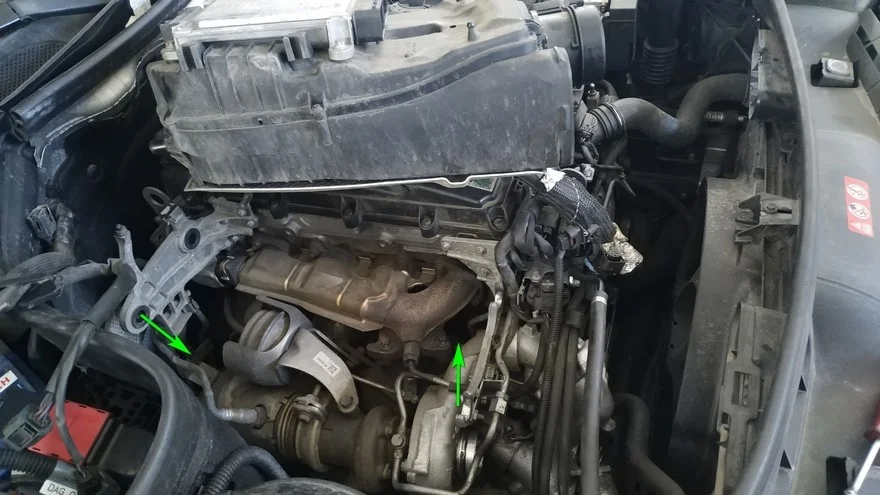

Далее отключаем три патрубка охлаждающей жидкости, спереди мотора
И один сверху. Также отключаем трубку вакуумного усилителя.

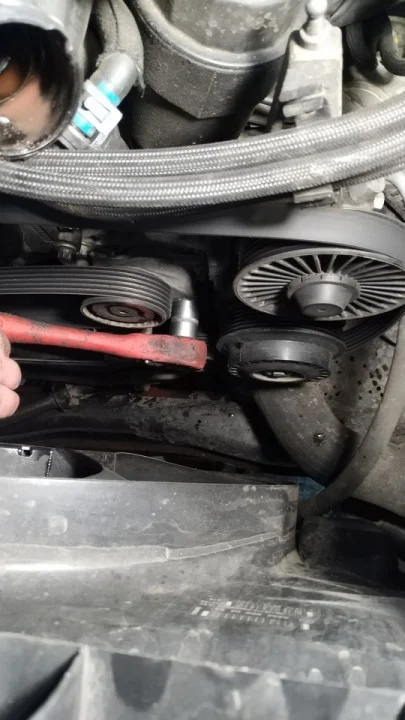

Скидываем ремень. Для этого нам понадобится двенадцатигранная головка на 17.

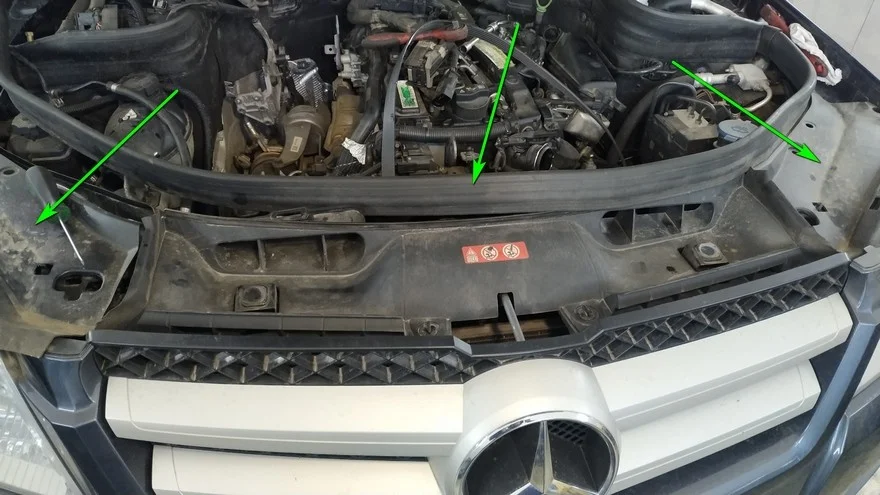

Приступаем к разбору передней части автомобиля. Снимаем уплотнительную резинку и два боковых кожуха.

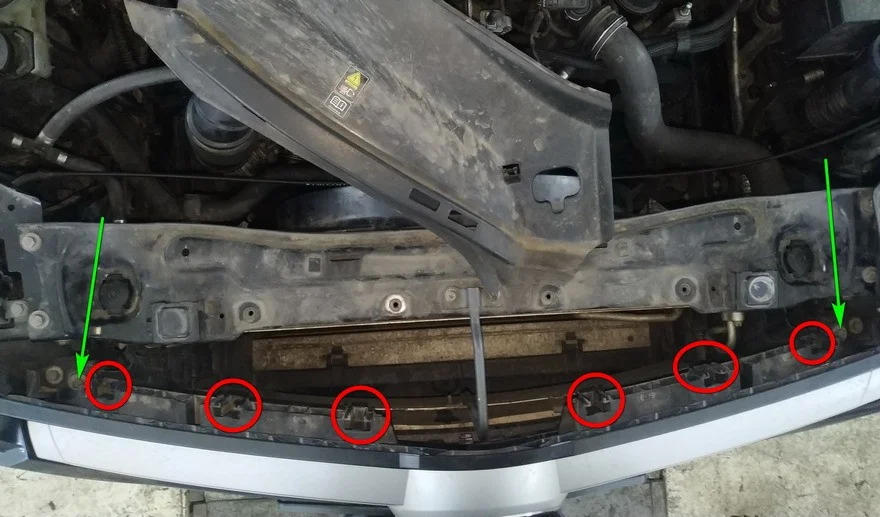

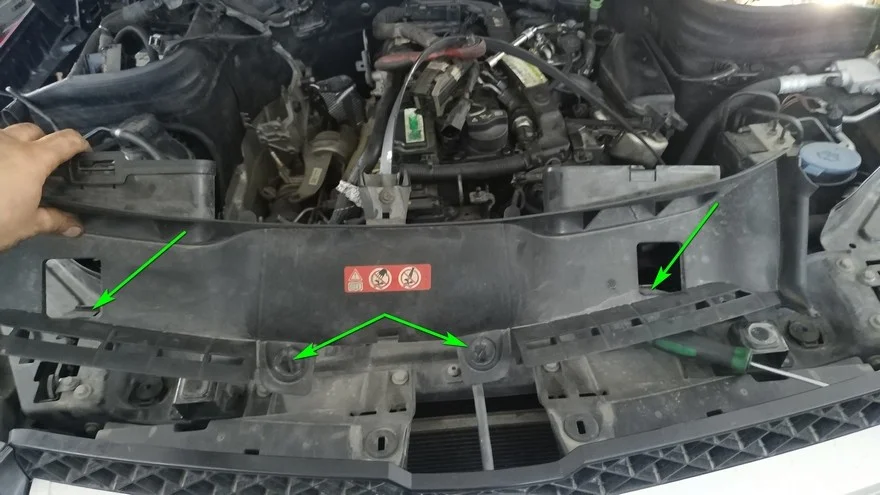

Снимаем центральный кожух. Он фиксируется “клипсами” и защелками.
Под ним еще два кожуха, они тоже держатся на защелках и 4-х болтах, под ключ 10мм.

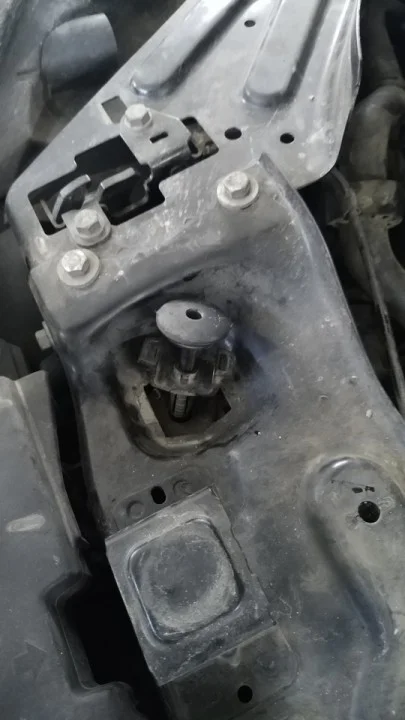

Вытаскиваем клипсы радиатора.
Снимаем переднюю, декоративную решетку.

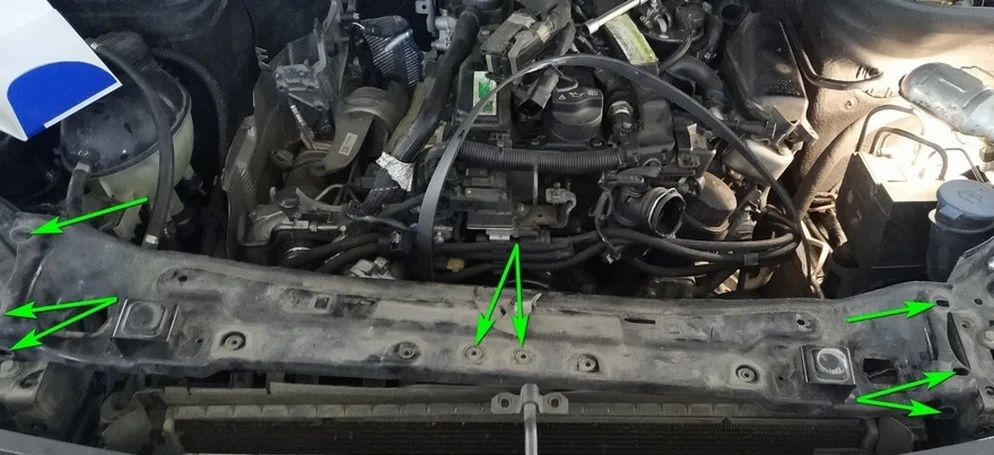

Снимаем основную панель.Предварительно открутив 6 болтов под ключ 10 мм и 2 под torx t 30.

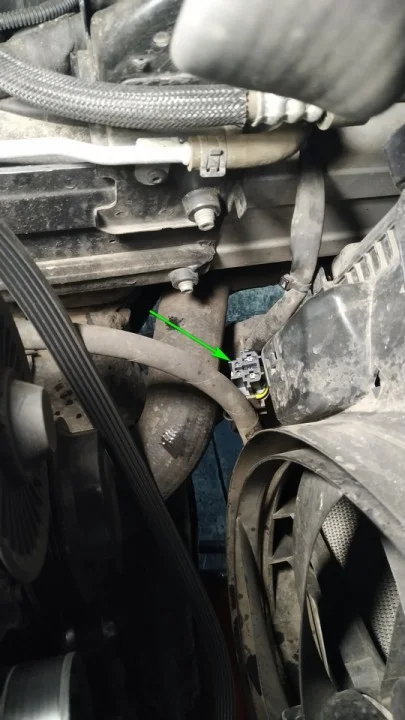

Далее отключаем клемму вентиляторов охлаждения.

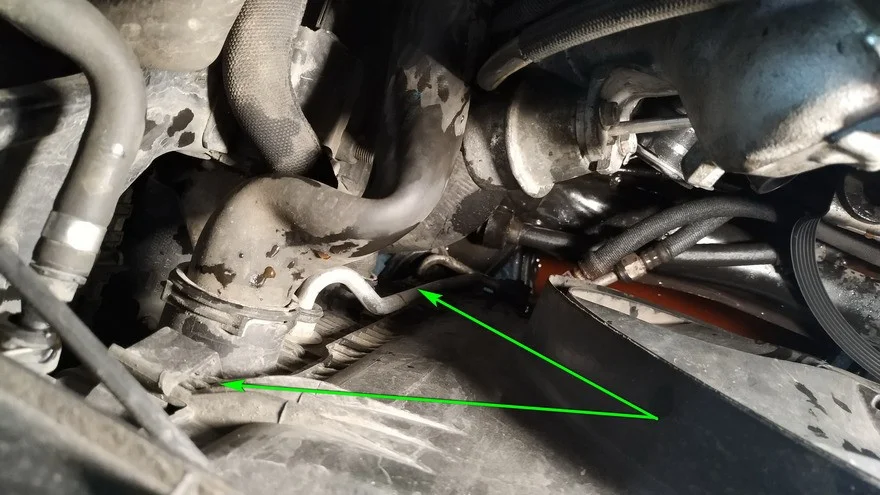

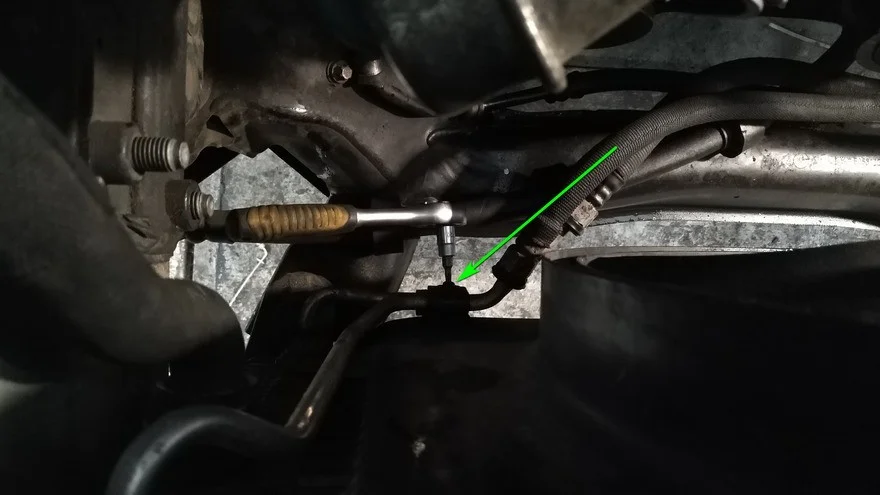

И откручиваем поддержку трубок масляной системы АКПП.
Вынимаем диффузор. Он держится на защелках.

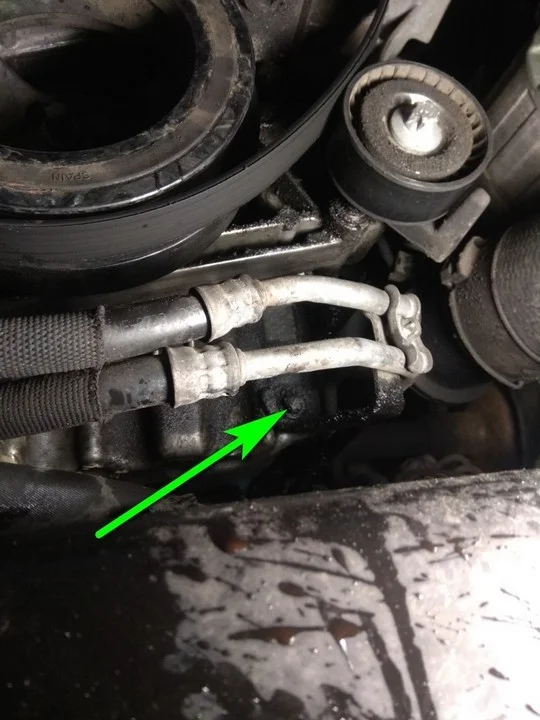

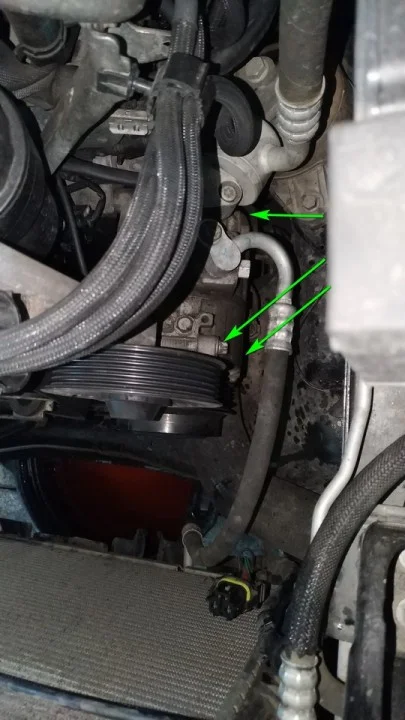

Откручиваем компрессор кондиционера. Три болта Е12, 1-й сверху, 2-й снизу (напротив верхнего), 3-й сзади по центру.

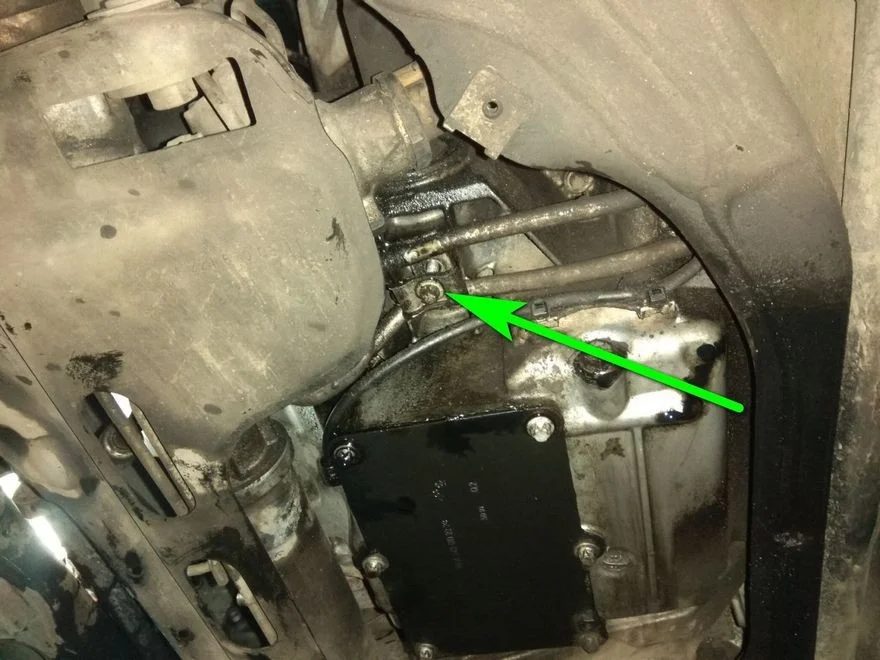

Снизу, откручиваем от поддона поддержку трубок АКПП.
Здесь тоже.

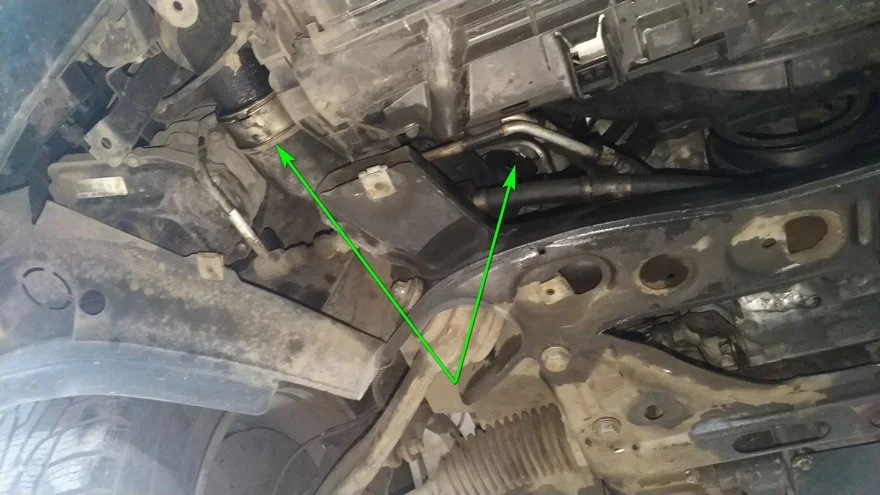

Снимаем патрубок интеркулера справа.
И слева.

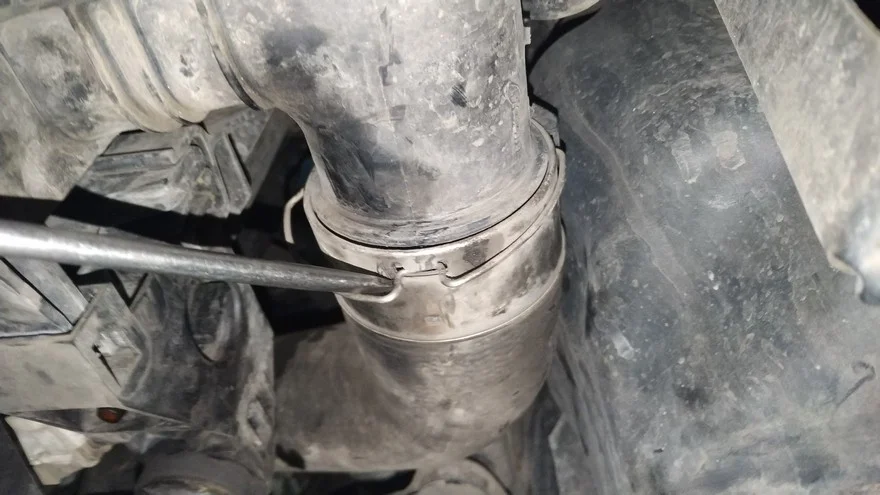

Для их снятия нужно поддеть стопорное кольцо.

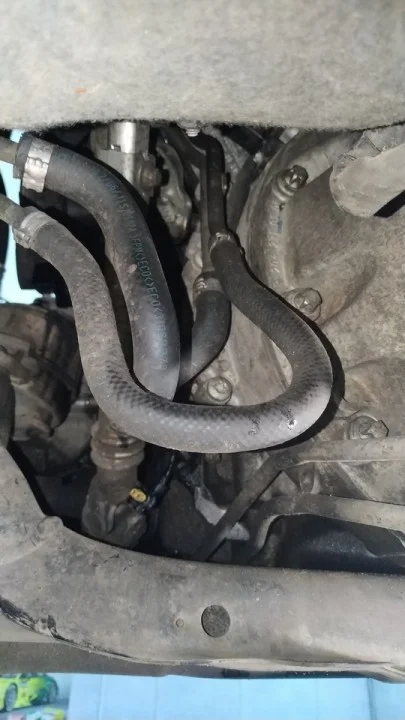

Сзади, около рулевого вала, отсоединяем топливные трубки.

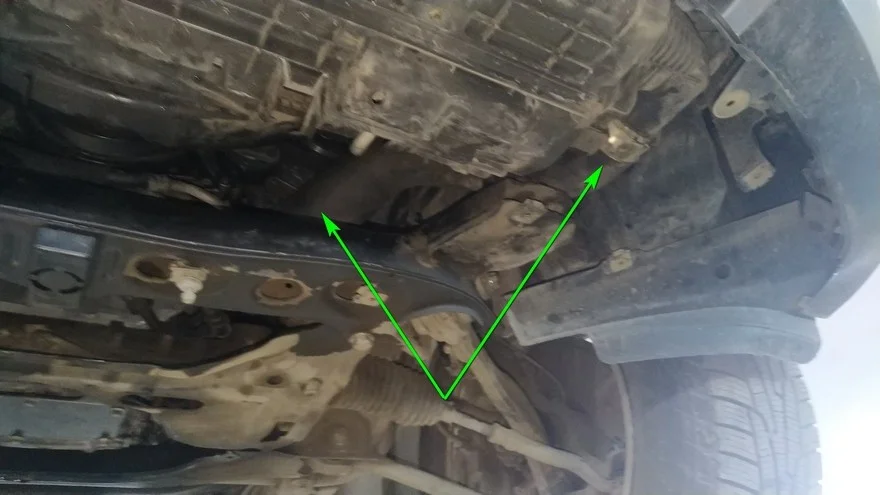

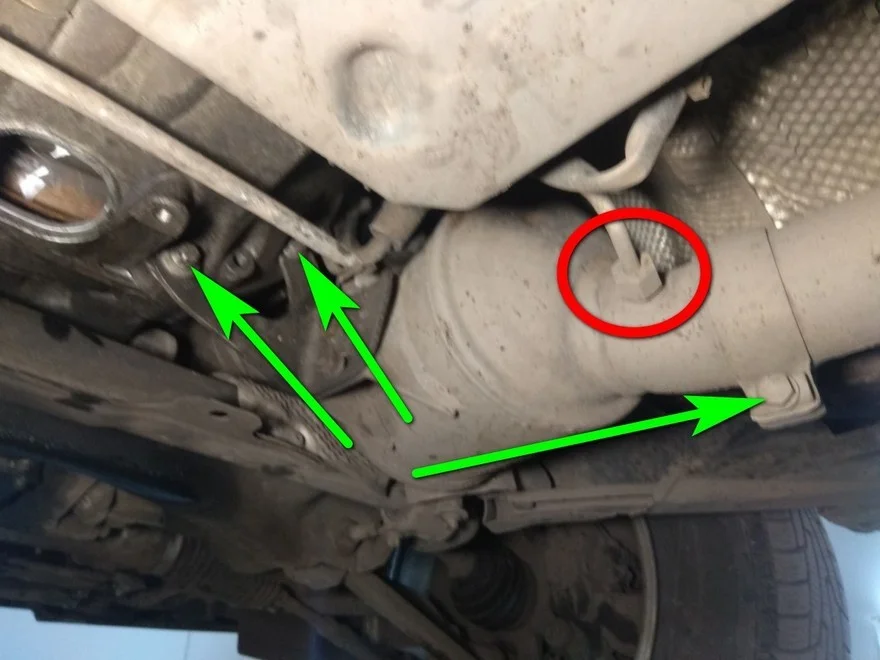

Откручиваем хомут глушителя (болт 13 мм), его поддержку (болты под Е14) и трубку (рожок 17мм).

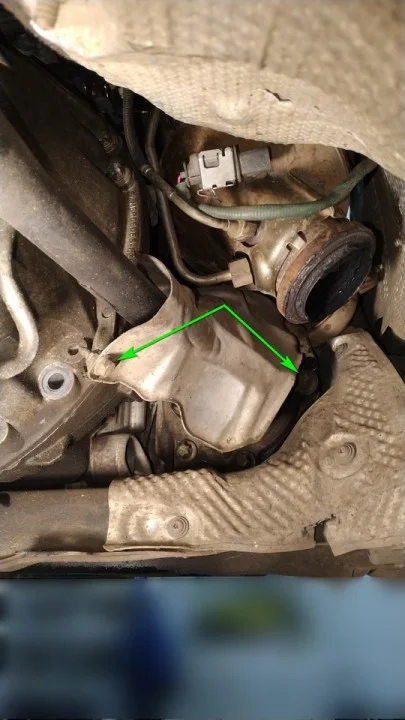

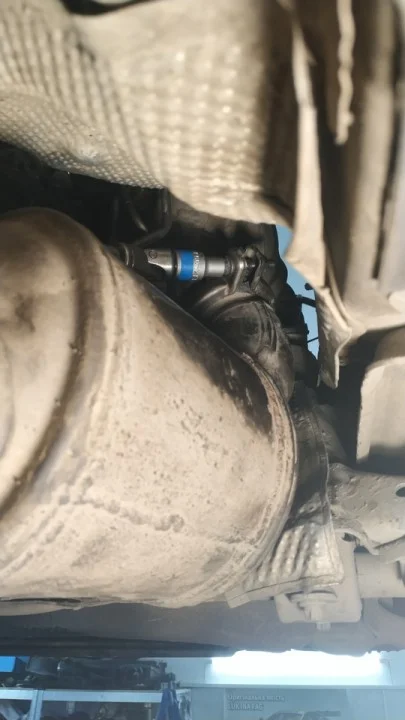

Головкой Е12 откручиваем верхний хомут катализатора, и снимаем его.
Демонтируем тепловой экран кардана (головка 10 мм).

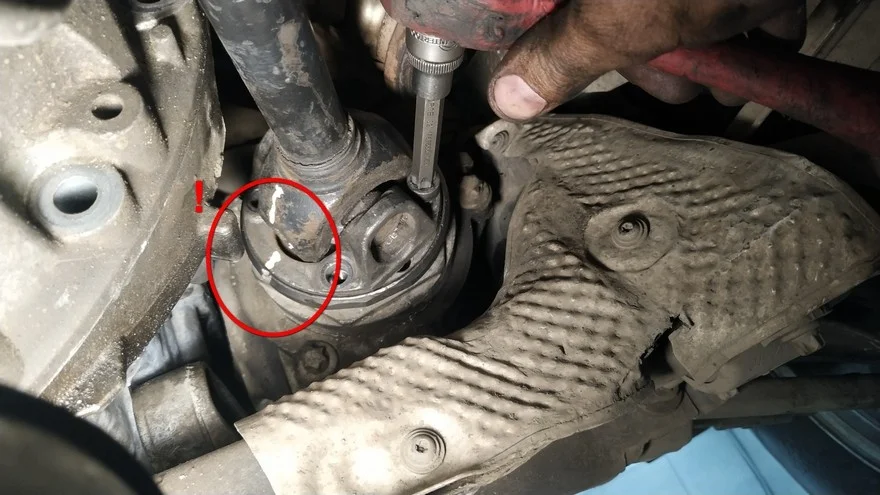

Обязательно метим положение кардана, и откручиваем его болты.

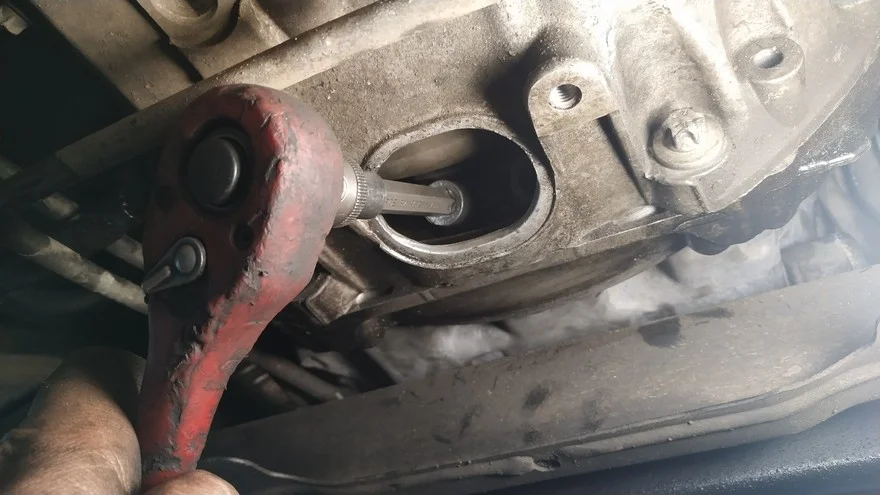

В нижней части колокола КПП вынимаем заглушку, и откручиваем болты маховика (биткой т55), вращая коленвал за маховик.
Приступаем к разбору ходовой части.

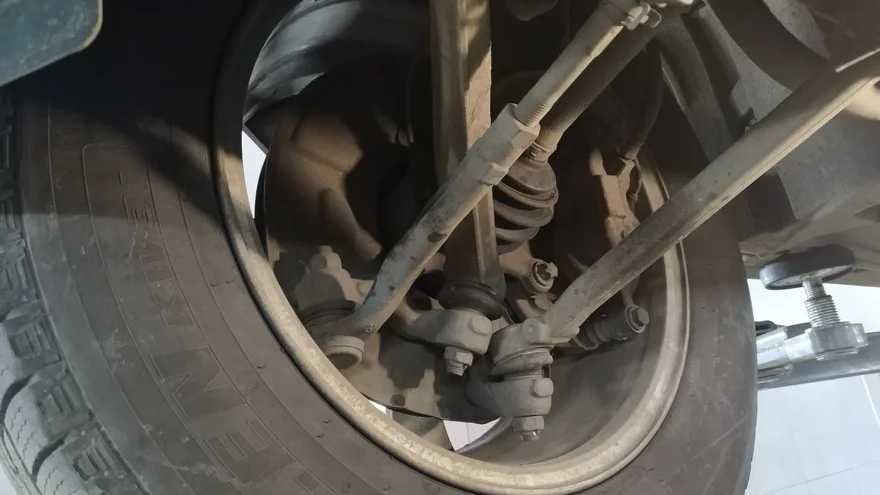

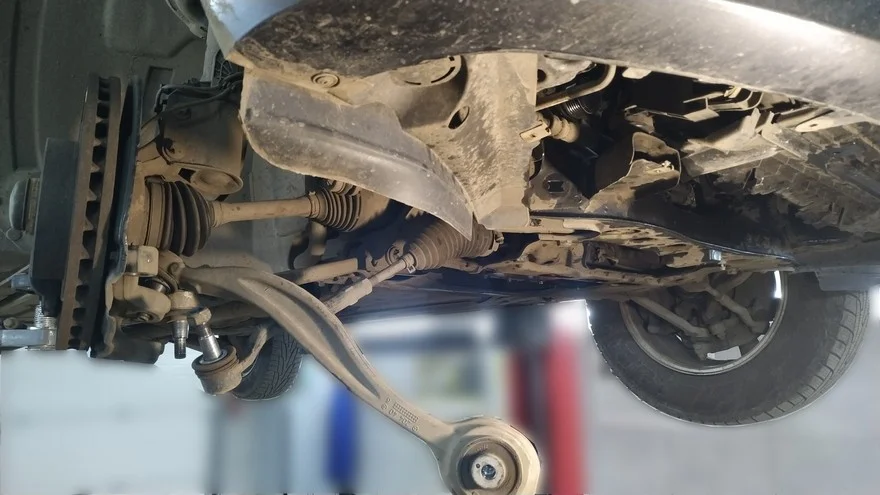

Снимаем колесо, отсоединяем рулевой наконечник и задний рычаг от поворотного кулака, а передний рычаг лучше открутить от подрамника.

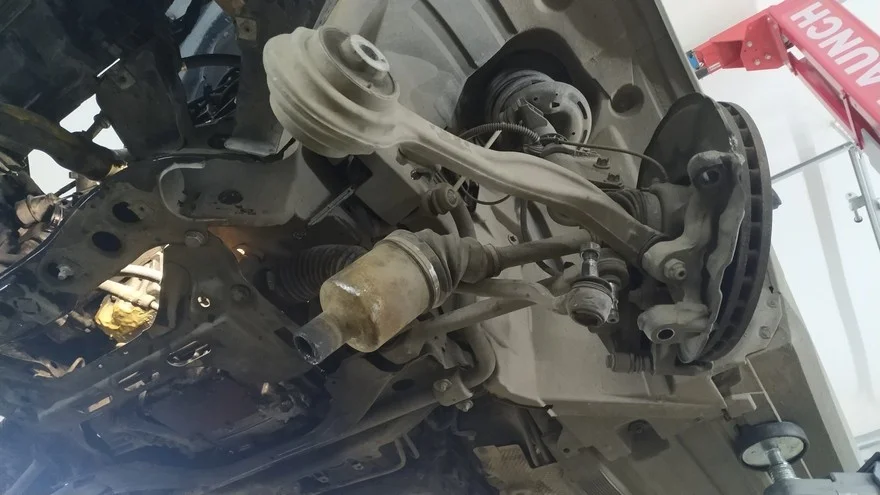

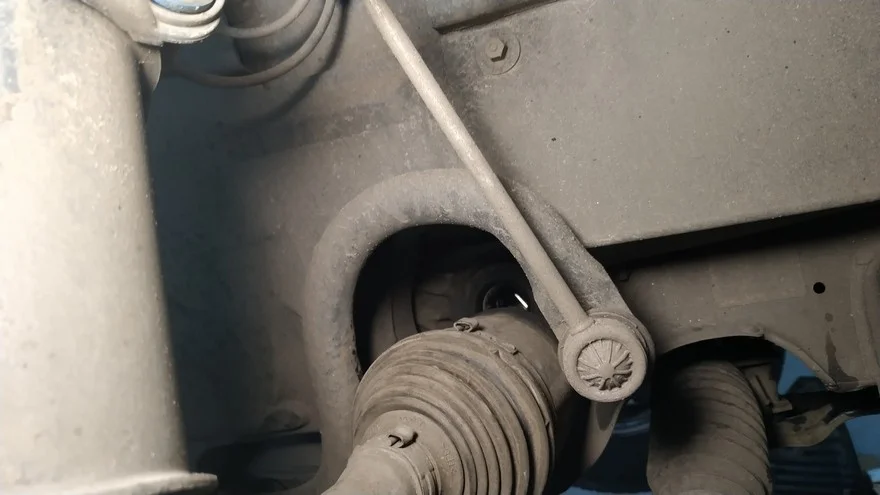

Вытягиваем внутренний ШРУС.
Туже процедуру проделываем с противоположной стороны.

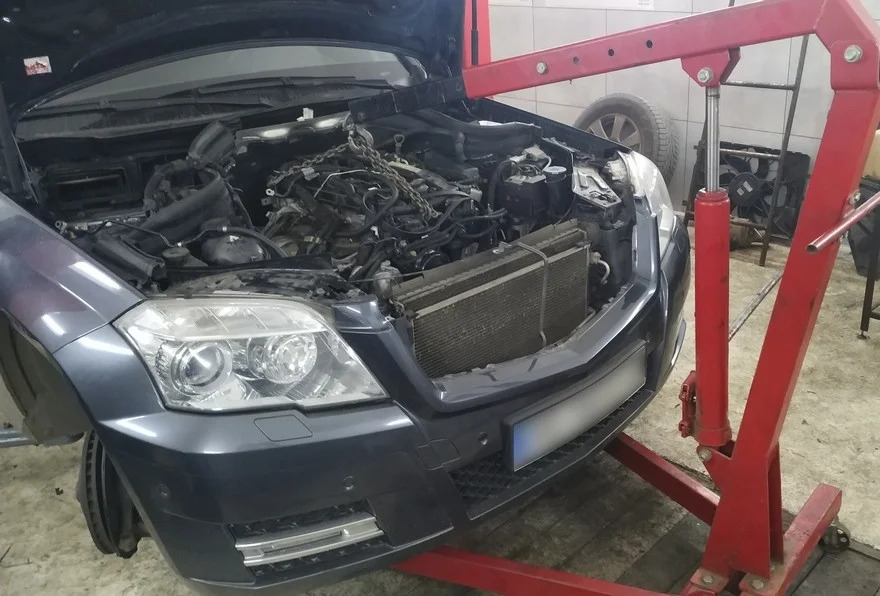

Подвешиваем мотор.

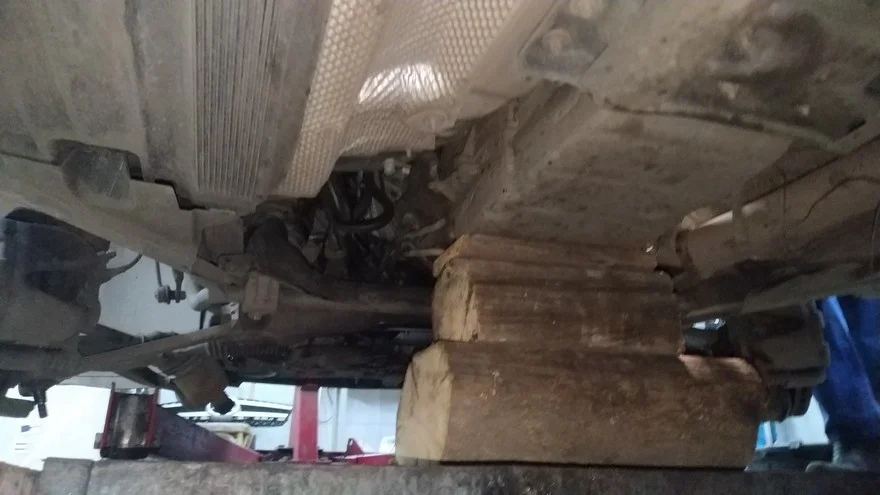

Под КПП подставляем домкрат (мы использовали бруски).

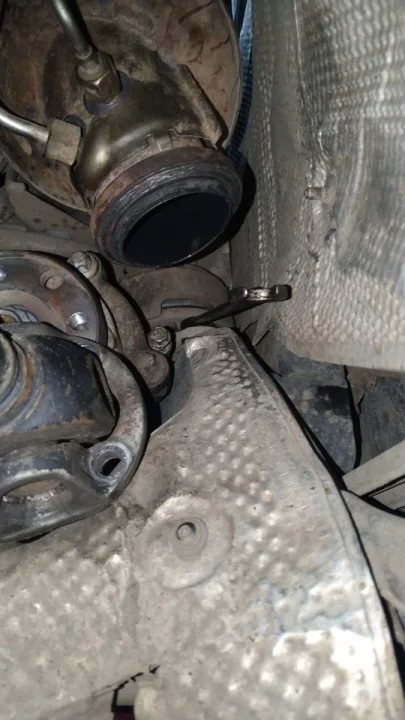

Откручиваем правую подушку.

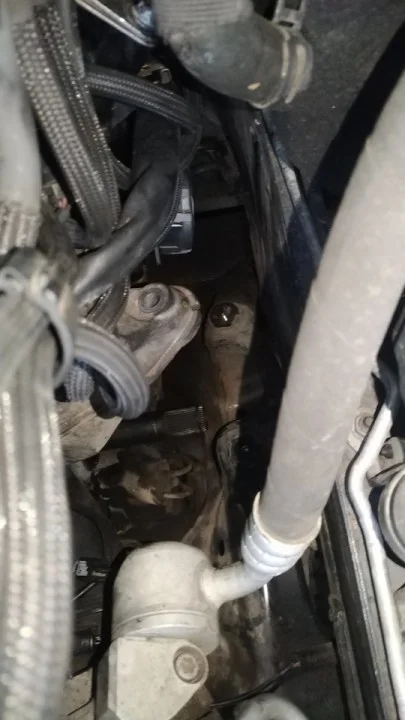

Откручиваем левую подушку.

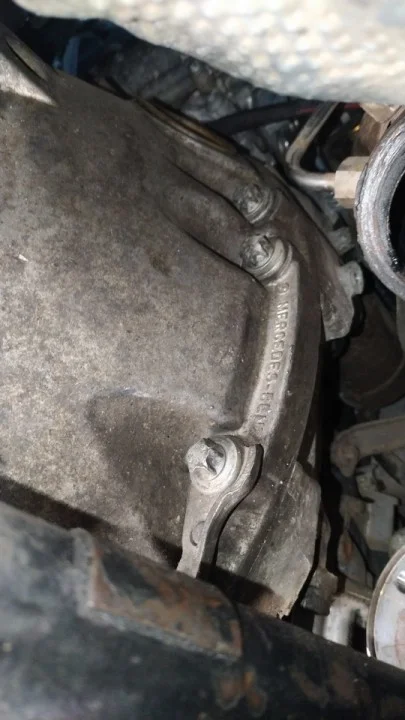

Откручиваем оставшиеся болты АКПП к блоку (они все Е14).

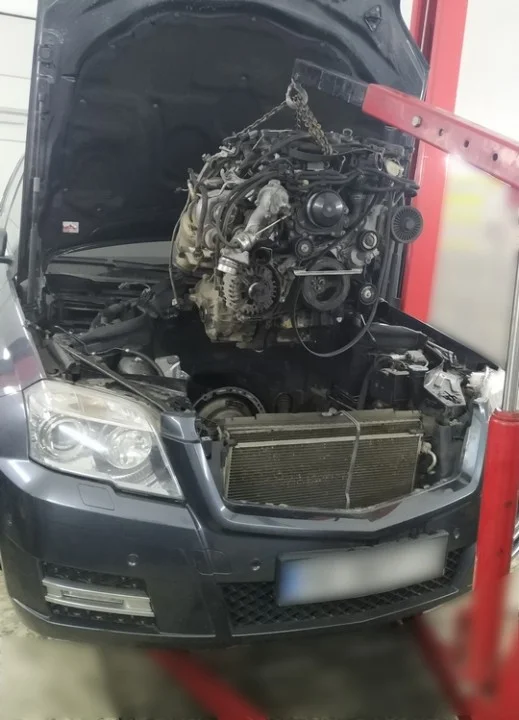

Вынимаем двигатель.
