Замена прокладок теплообменника Круз

09 декабря 2020

•

20K

Производить замену резиновых колец теплообменника (масляного радиатора) на Шевроле Круз приходится только в случае образования течи. Так что процедура не частая, но проблематичная. Ее цена в сервисе обойдется около 11 тыс. рублей (5-6 тыс. работа и приблизительно столько же запчасти), а по времени займет не менее 4 часов.

Образования течи обычно происходит из-за старения и высыхания резины колец. Резиновые прокладки теряют свою эластичность, дубеют и начинают пропускать масло или антифриз. Это слабое место Шевроле Круз ведь так как маслоохладитель расположен близко к выпускному коллектору, прокладки подвержены высокой температуре (всего их там 9 штук). Часто бывает прокладка разрушается между водяной рубашкой и масляным каналом. Тогда масло попадает в антифриз и образуется эмульсия в системе охлаждения. В нашем случае масло начало подтекать наружу.

Детали которые необходимы для замены

Рекомендуем выбирать прокладки более качественные, проверенных производителей. Некачественные уплотнительные кольца потеряют свои рабочие свойства очень быстро. А процесс замены их довольно трудоемкий, ведь приходится много чего снимать, а также сливать антифриз.

Комплект уплотнительных колец

В оригинале нужно покупать каждую прокладку в отдельности, а если брать аналог, то можно брать комплект.

Оригинальные прокладки корпуса и трубки маслоохладителя имеют такие номера: 56 50 960, 56 50 962, 56 50 972, 56 50 966 (нужно 2 шт.), 63 38 472, 56 50 969, 56 50 971, 56 50 974.

Комплекты аналогов:

Производитель	Артикул	Средняя цена, руб.
Febi	101405	1289
Elring	599.160	2981
AJUSA	77008300	1350

Прокладка выпускного коллектора

Оригинальные прокладки катализатора (приемной трубы) и выпускного коллектора имеют номера: 58 54 988 и 08 49 533. Можно также взять те что указаны в таблице (менялась только прокладка приемной трубы выхлопной системы).

Производитель	Артикул	Средняя цена, руб.
Оригинал
General Motors	12992396	550
Аналоги
Victor Reinz	71-38158-00	370
Elring	355.340	386

При замене прокладок нужно слить антифриз, так что если вы его меняли давно, то лучше также приобрести свежую охлаждающую жидкость. Рабочий объём системы охлаждения Chevrolet Cruze — 6,3 литра. Рекомендованный класс антифриза — G12.

Инструменты что потребуется для работы

Головка torx E12
Ключ на 7мм, 10мм и 13мм
- Бита torx Т30
Емкость для охлаждающей жидкости
Емкость для масла двигателя
Герметик REINZOSIL +300 Victor Reinz

Как поменять прокладки теплообменника

Нужно слить охлаждающую жидкость. (В фотоотчете это не показано).
Снять выпускной коллектор. Снимать коллектор необходимо только на остывшем двигателе.
Снять теплообменник подставив снизу емкость для масла.

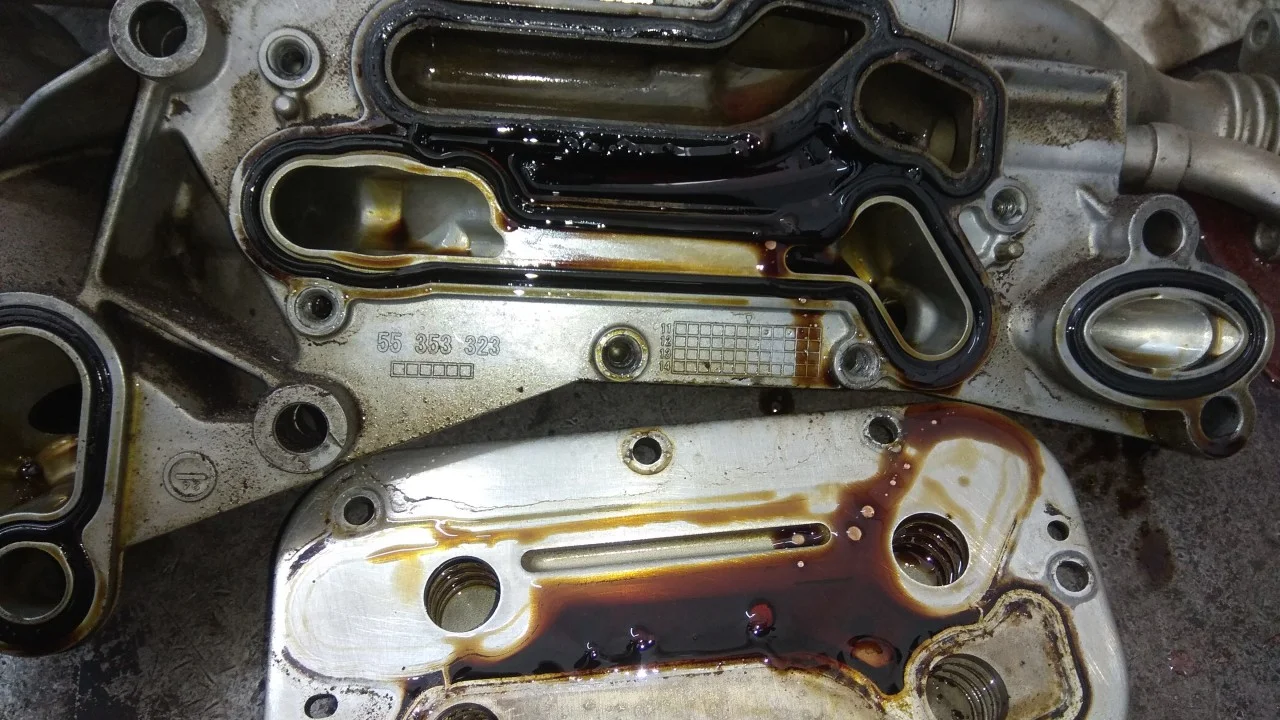

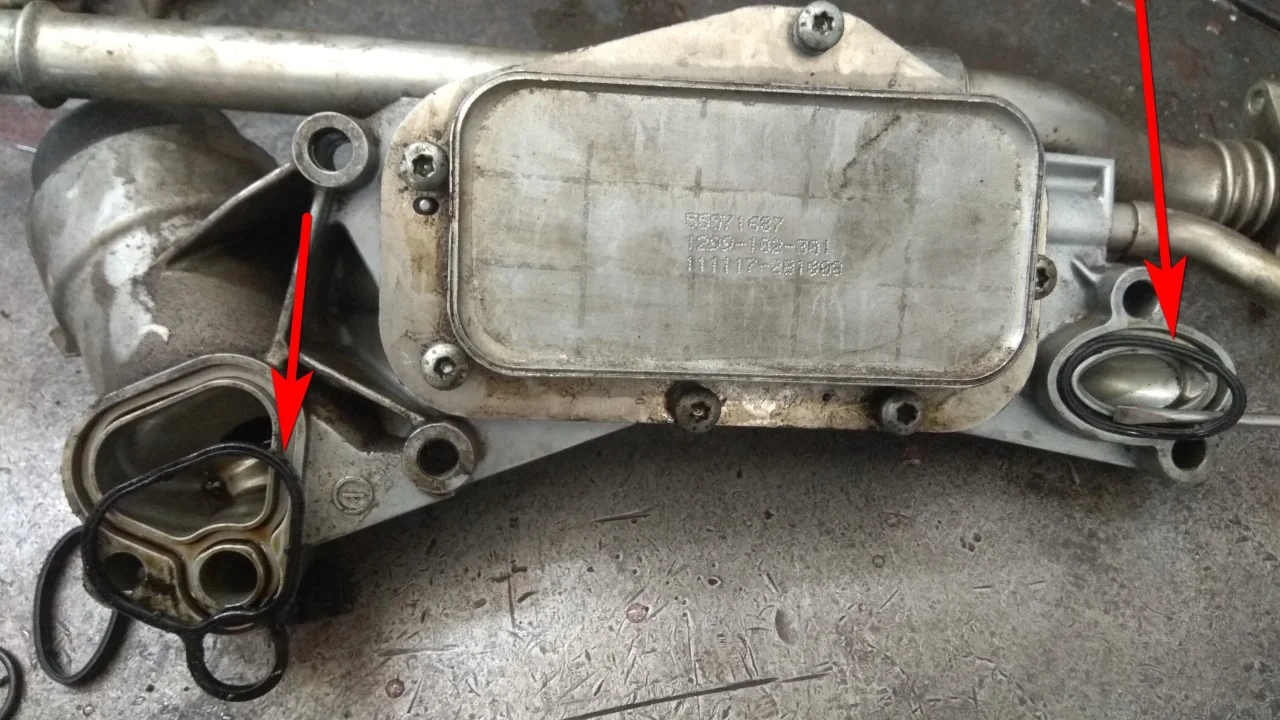

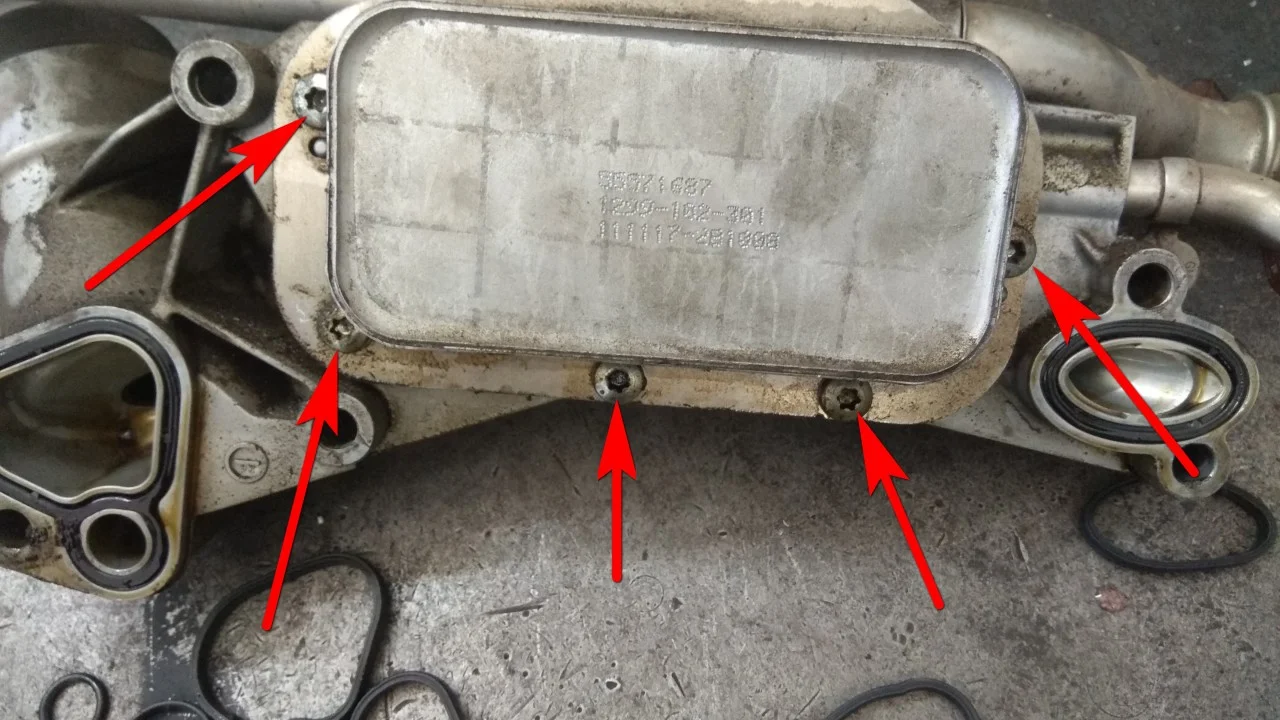

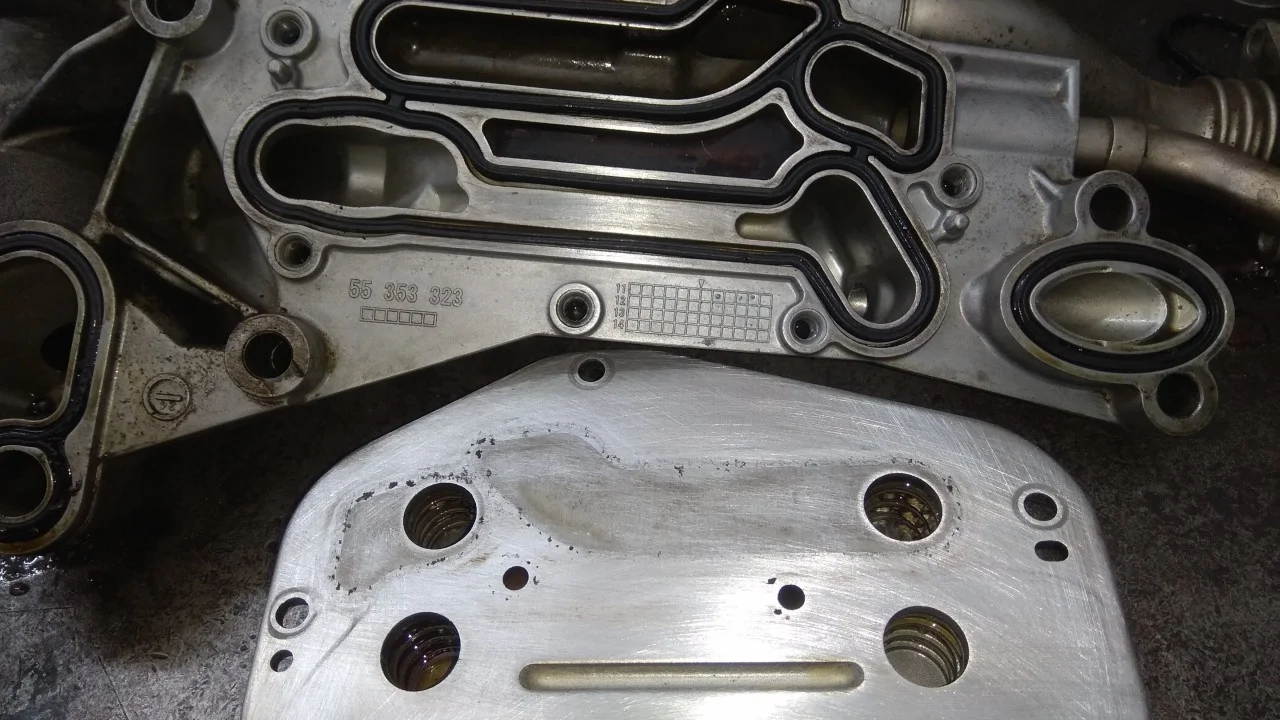

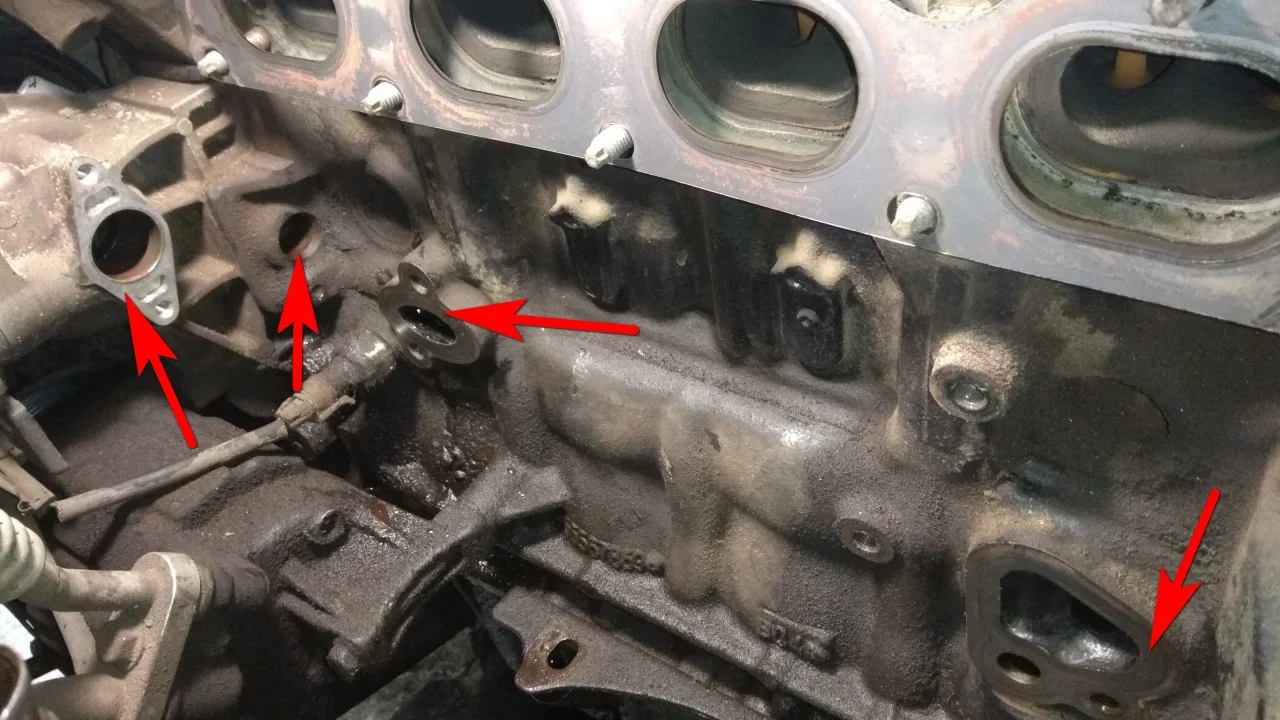

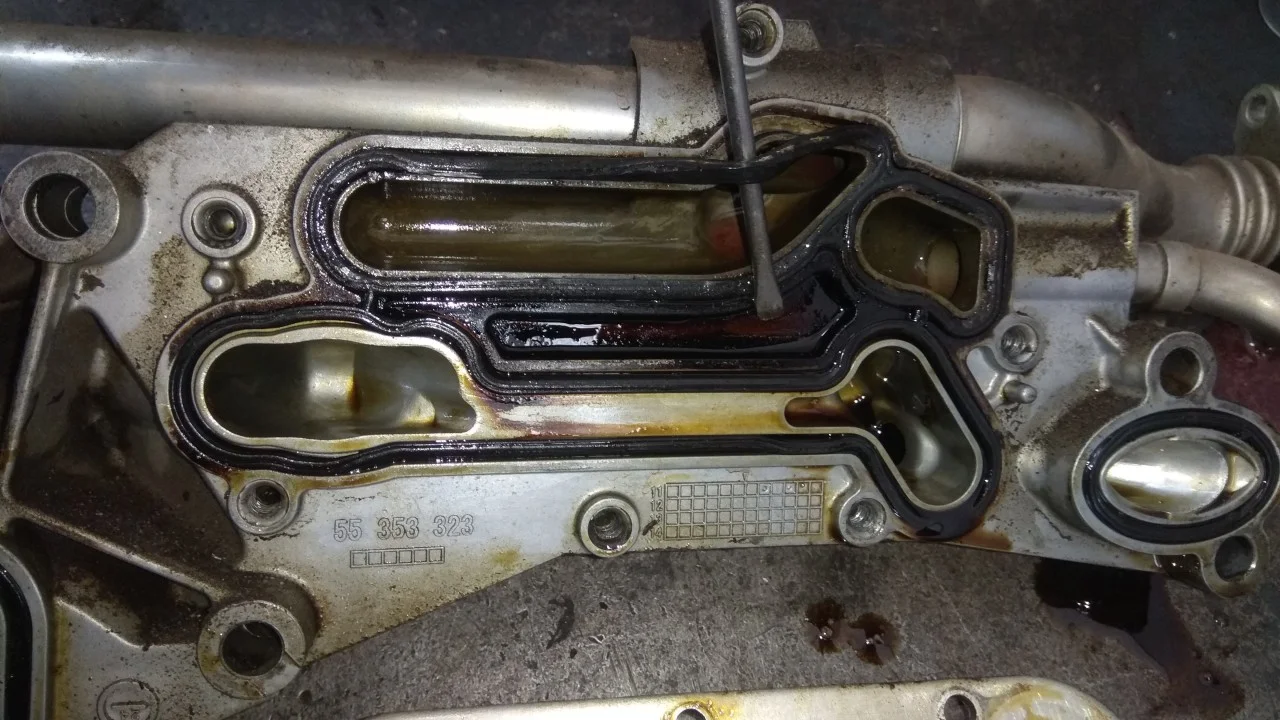

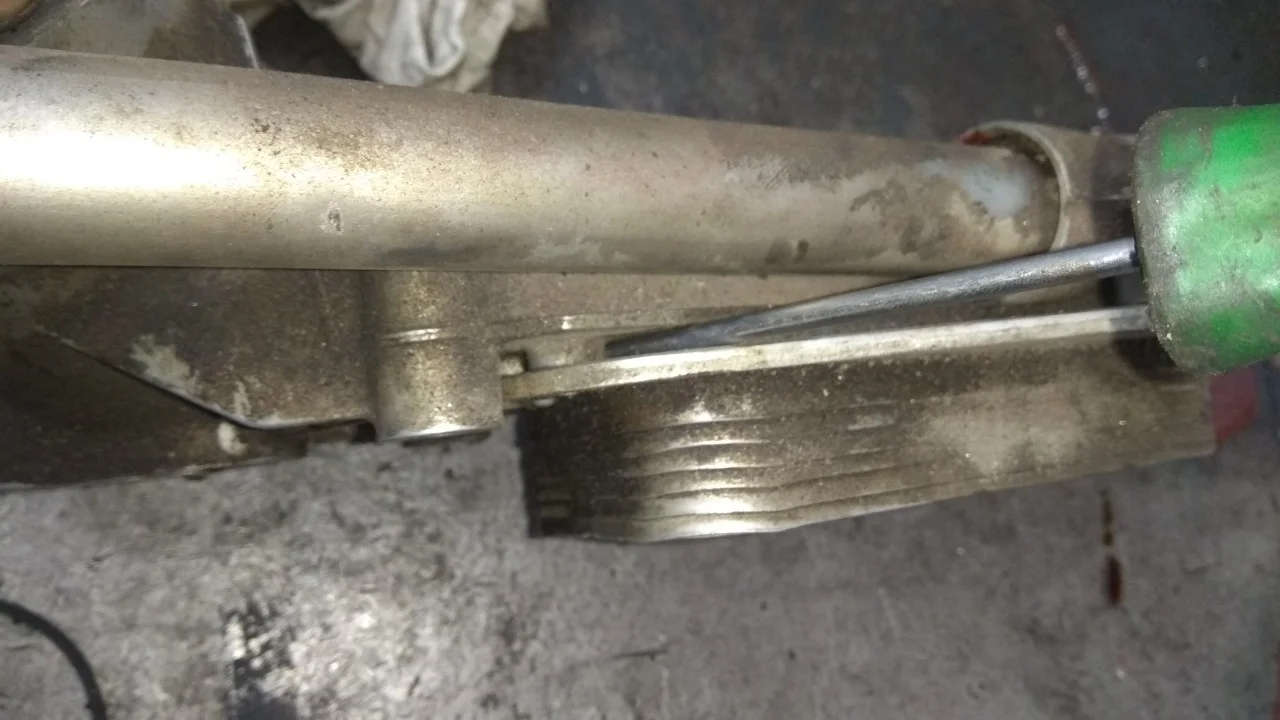

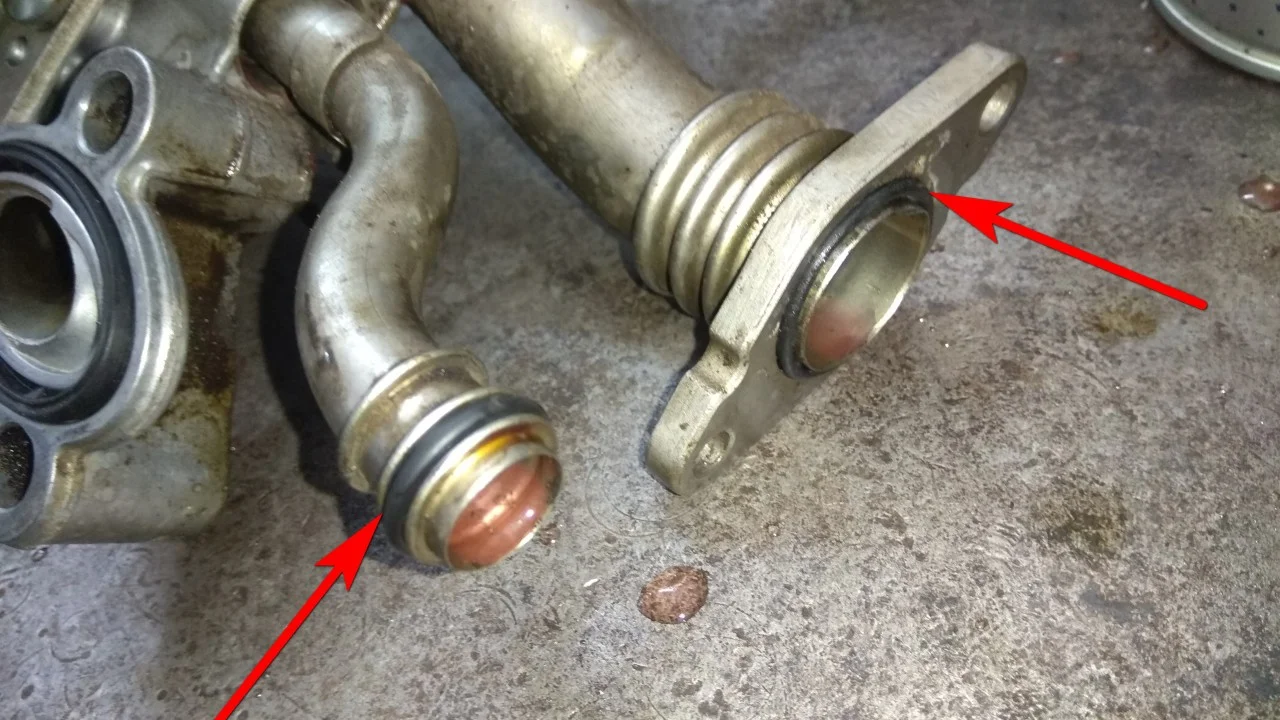

На столе произвести замену всех уплотнительных колец.
Установить всё в обратном порядке.
Залить охлаждающую жидкость.
Прогреть двигатель до открытия термостата и включения вентилятора.
Подождать пока остынет двигатель и проверить уровень охлаждающей жидкости.

Инструкция актуальна для владельцев Шевроле Круз и Орландо с двигателями 1,8 л (F18D4 или Z18XER), а также Авео Т300 с моторами F14D4 и F16D4.

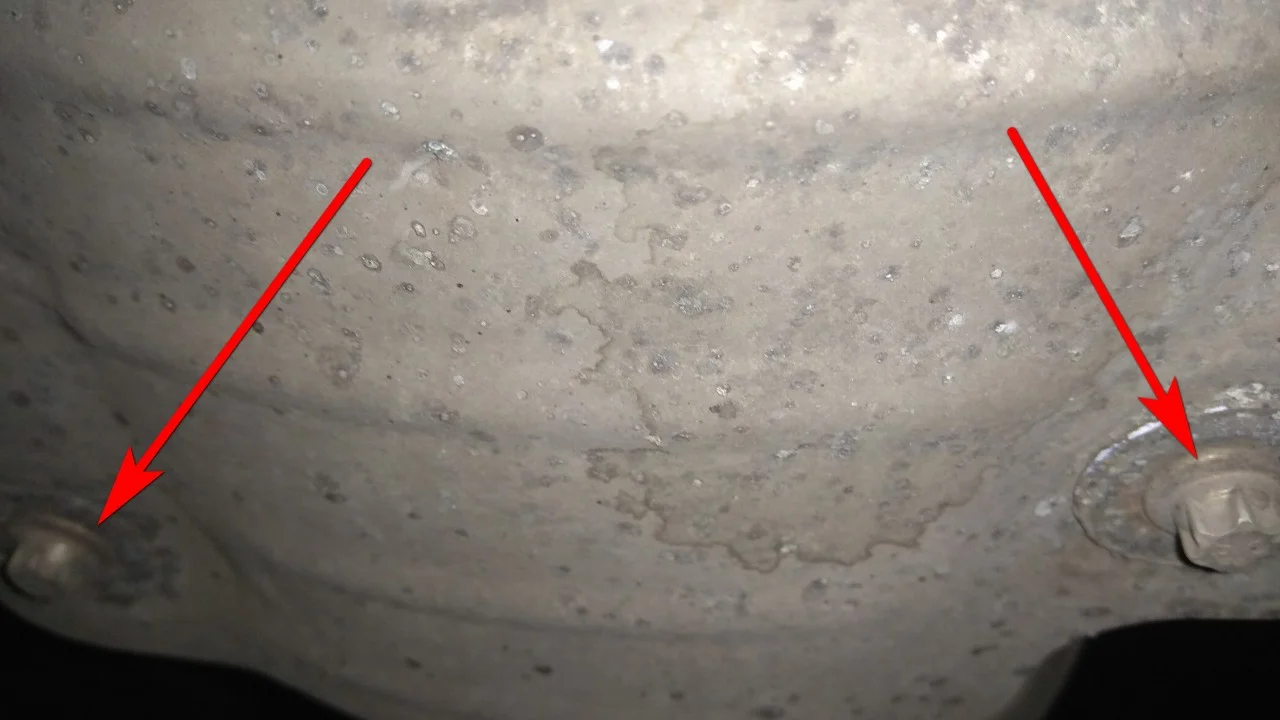

Теплообменник находится за выпускным коллектором. Откручиваем два болта торцевой головкой torx E12.

И этой же головкой два нижних болта защитного экрана выпускного коллектора.

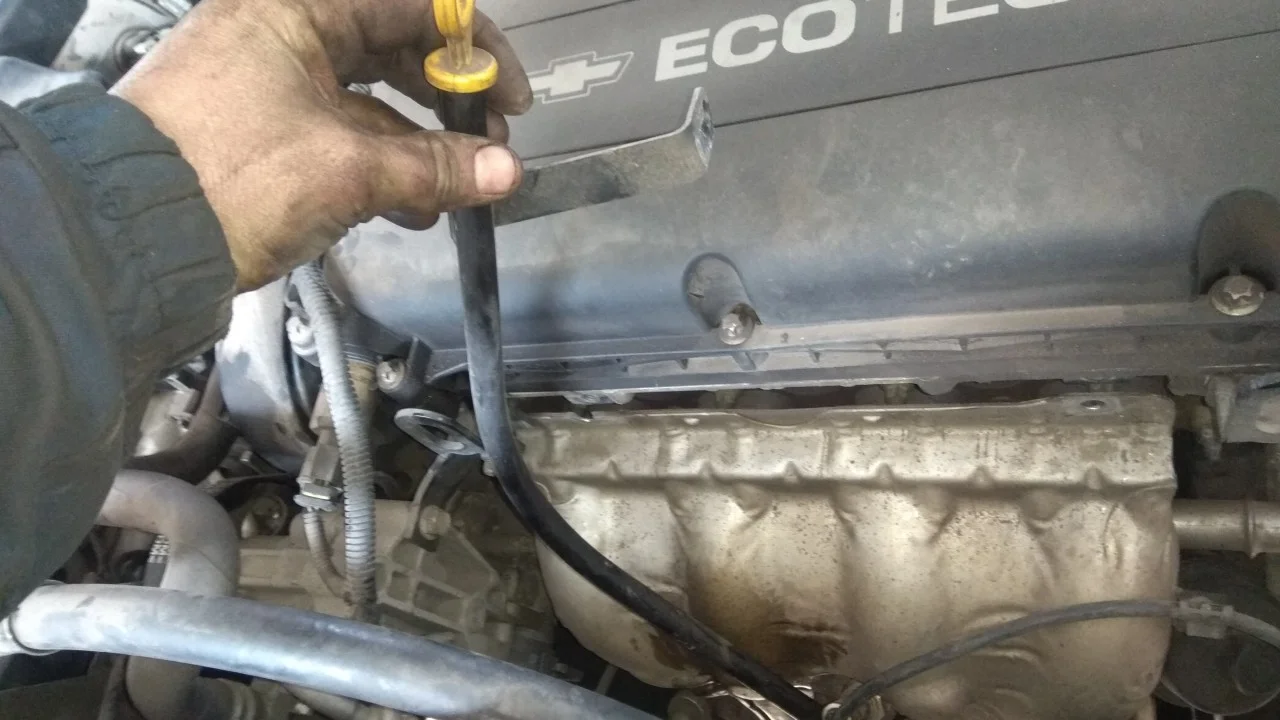

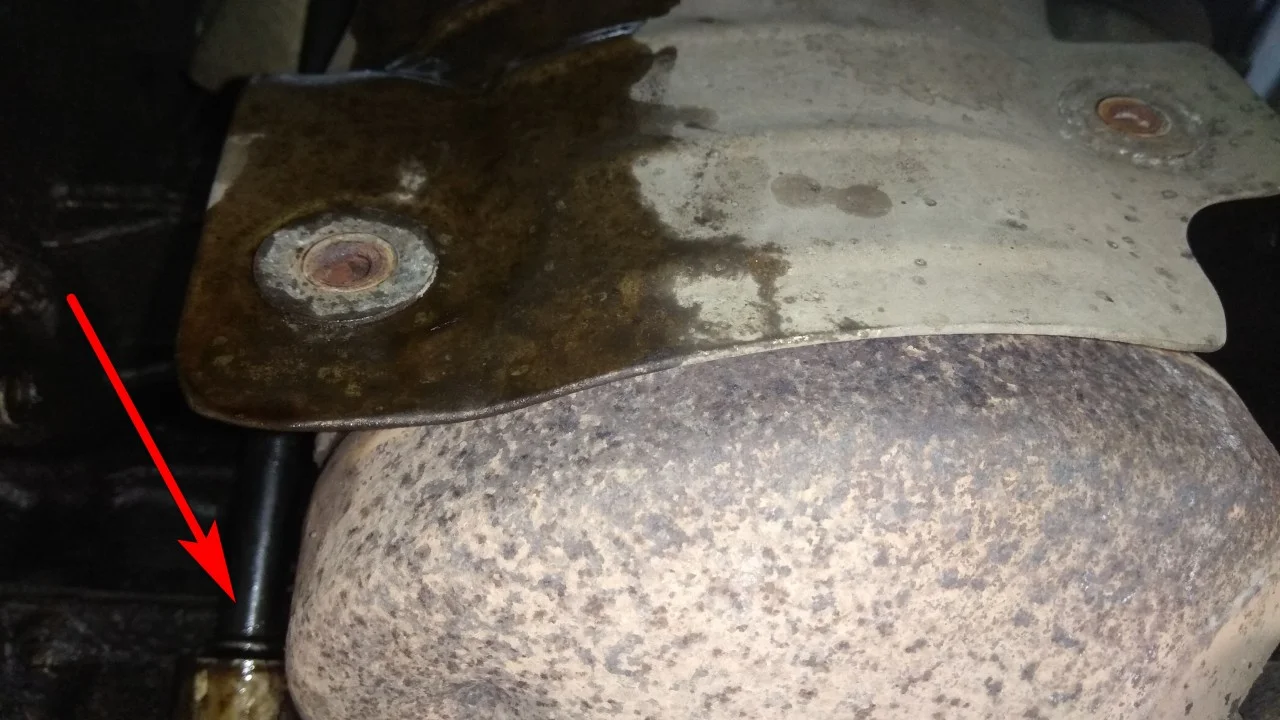

Вытаскиваем масляный щуп вместе с его корпусом.

Трубка-корпус щупа просто вставлен в поддон и плотно держиться на уплотнительном кольце. При его снятии необходимо снизу подставить емкость для масла.

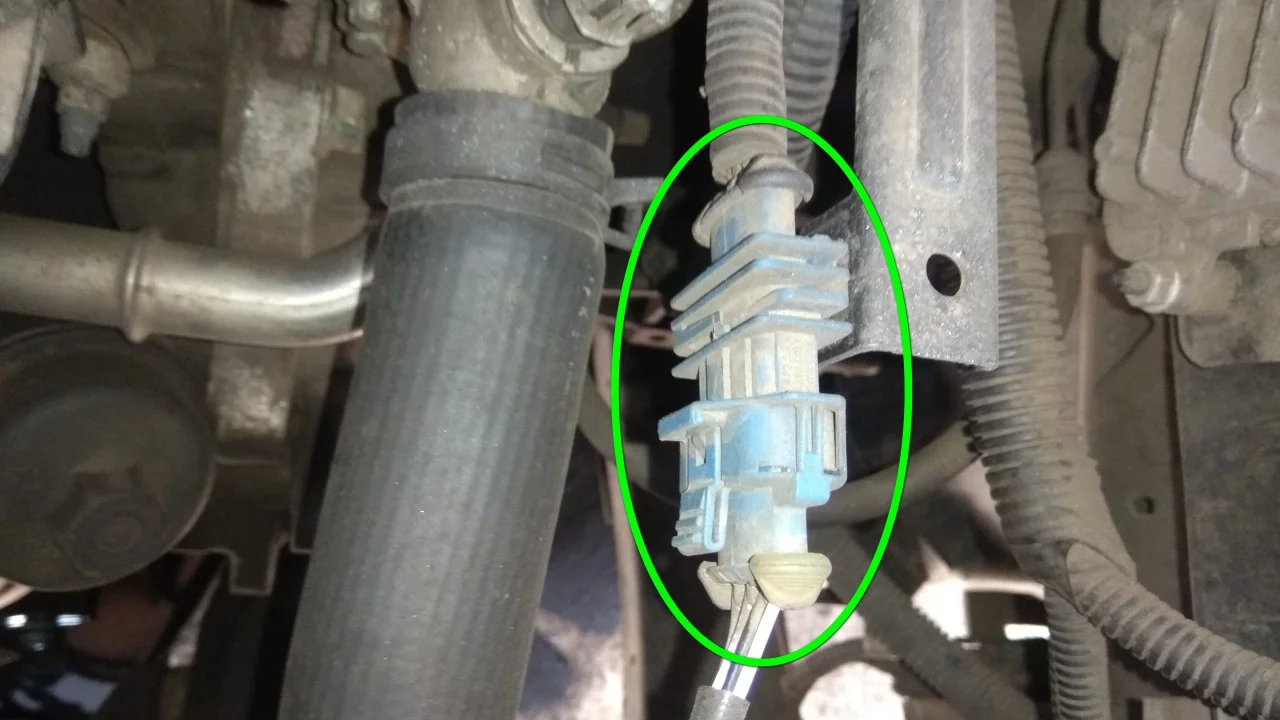

Отключаем электро разъем кислородного датчика.

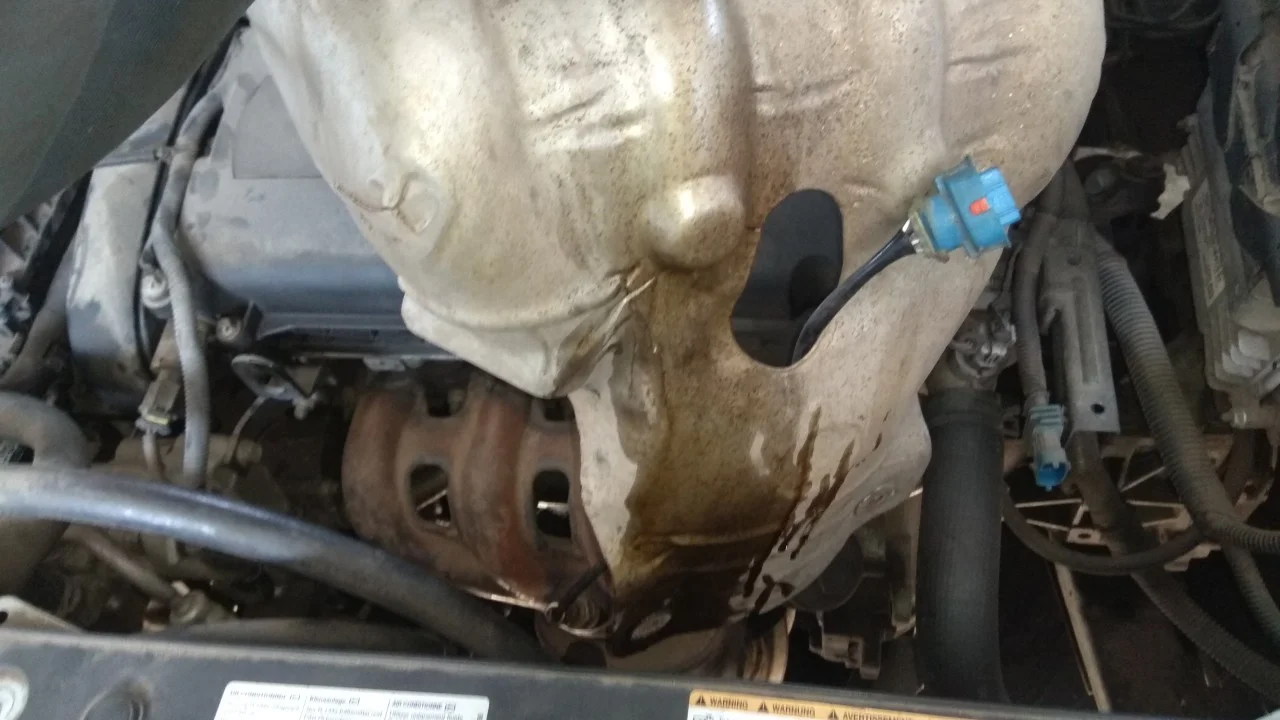

Снимаем защитный экран коллектора.

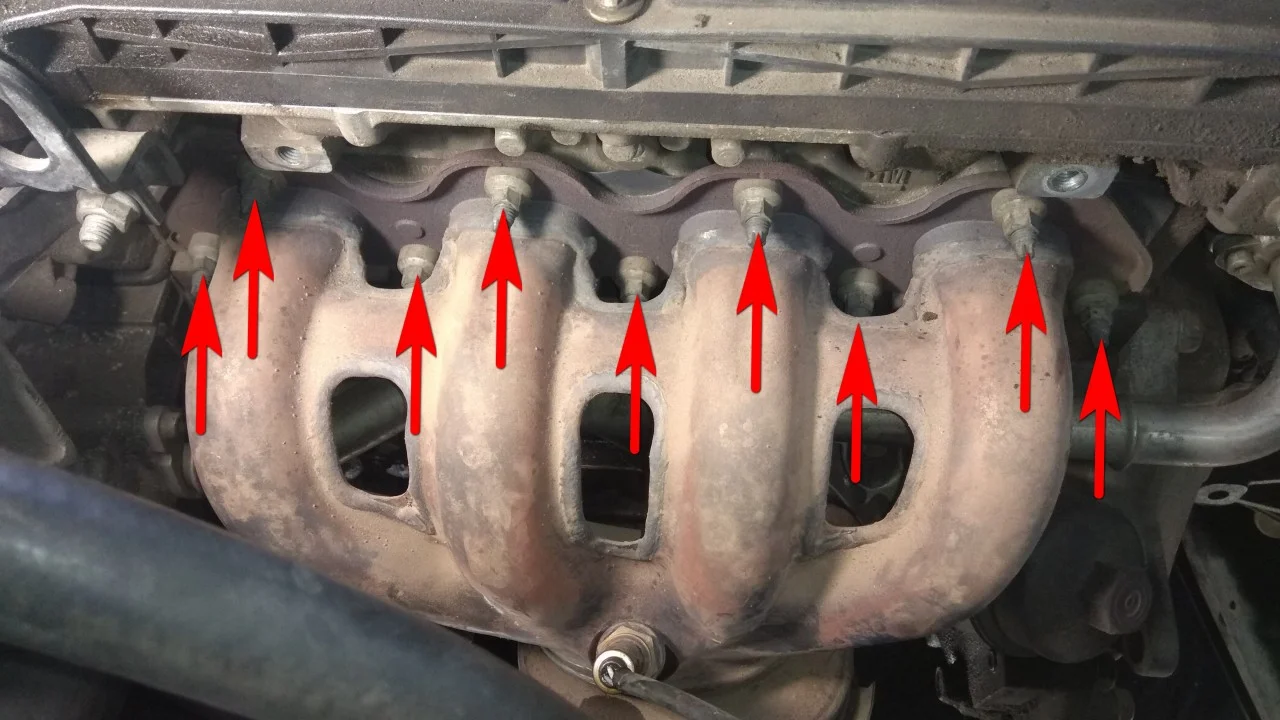

Откручиваем девять болтов крепления выпускного коллектора ключом на 10мм.

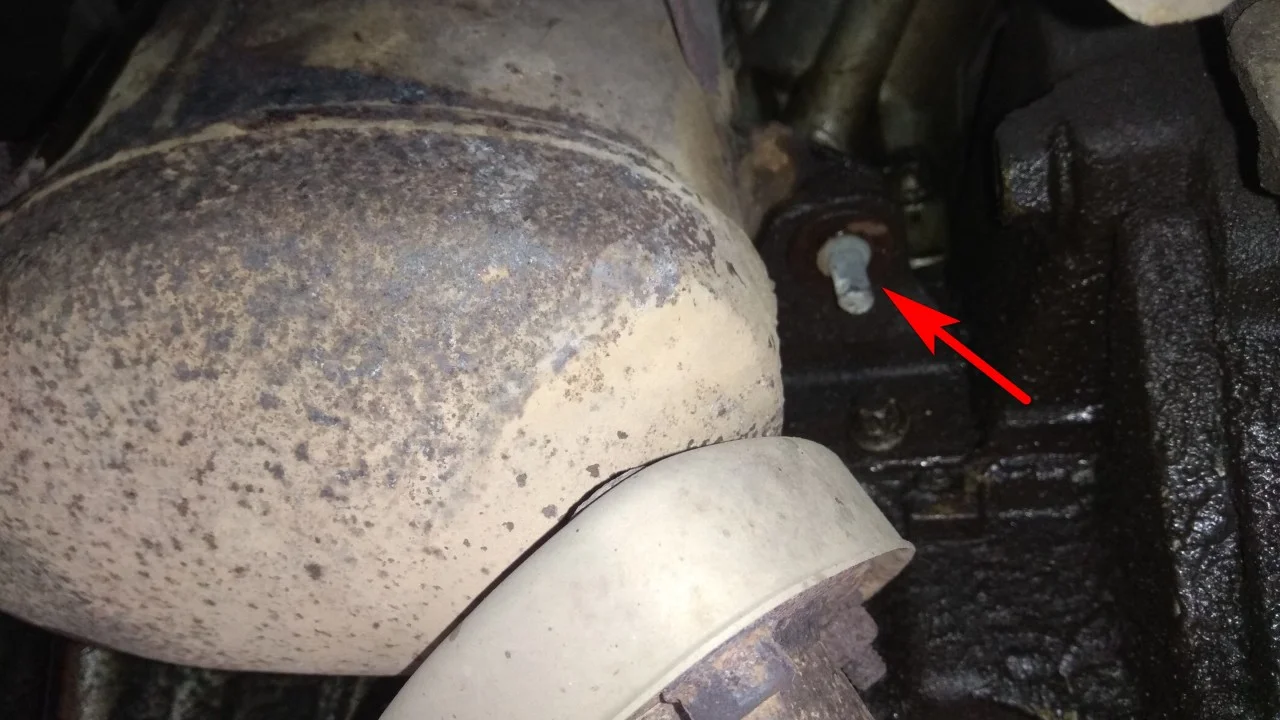

Ключом на 7мм откручиваем болт кронштейна поддержки.

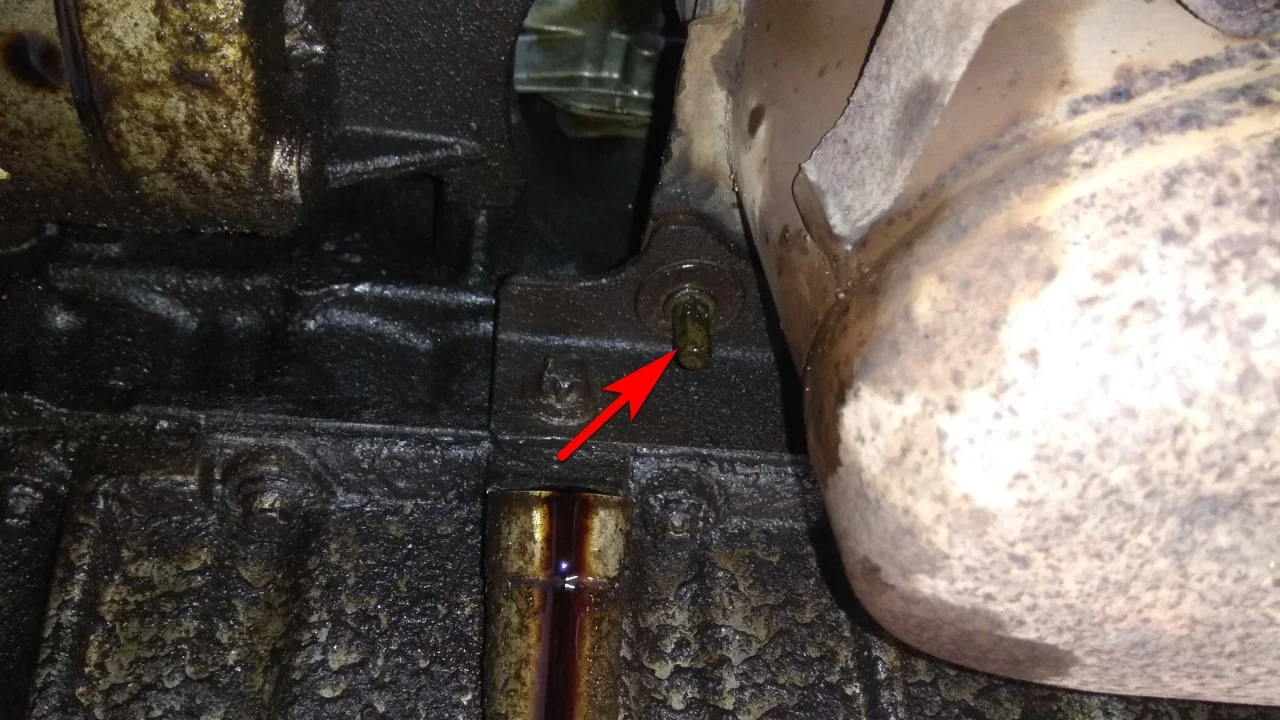

И с другой стороны еще один.

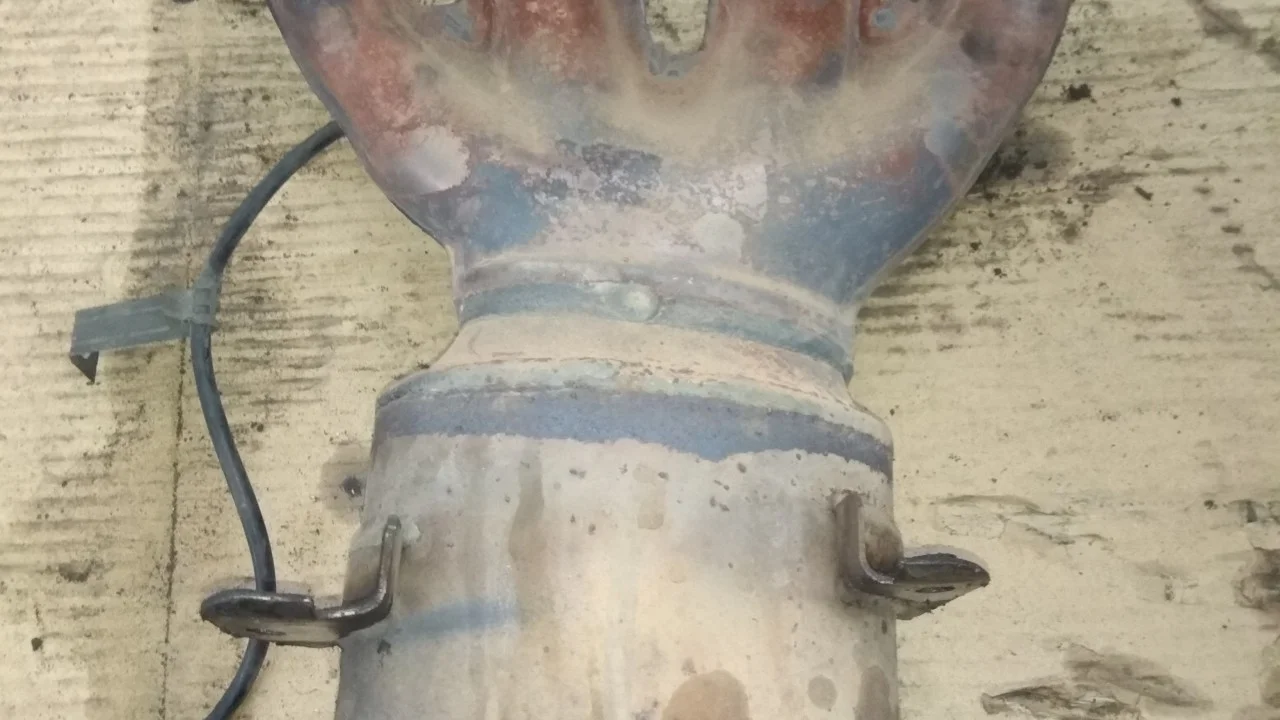

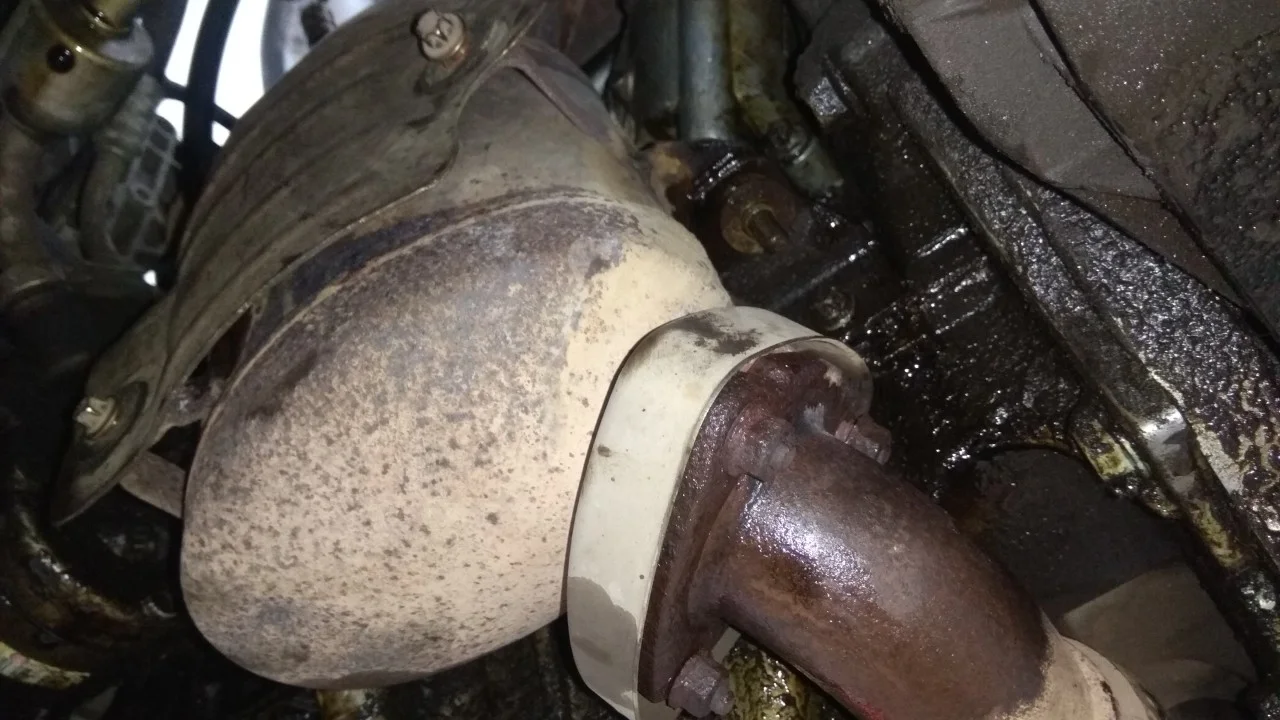

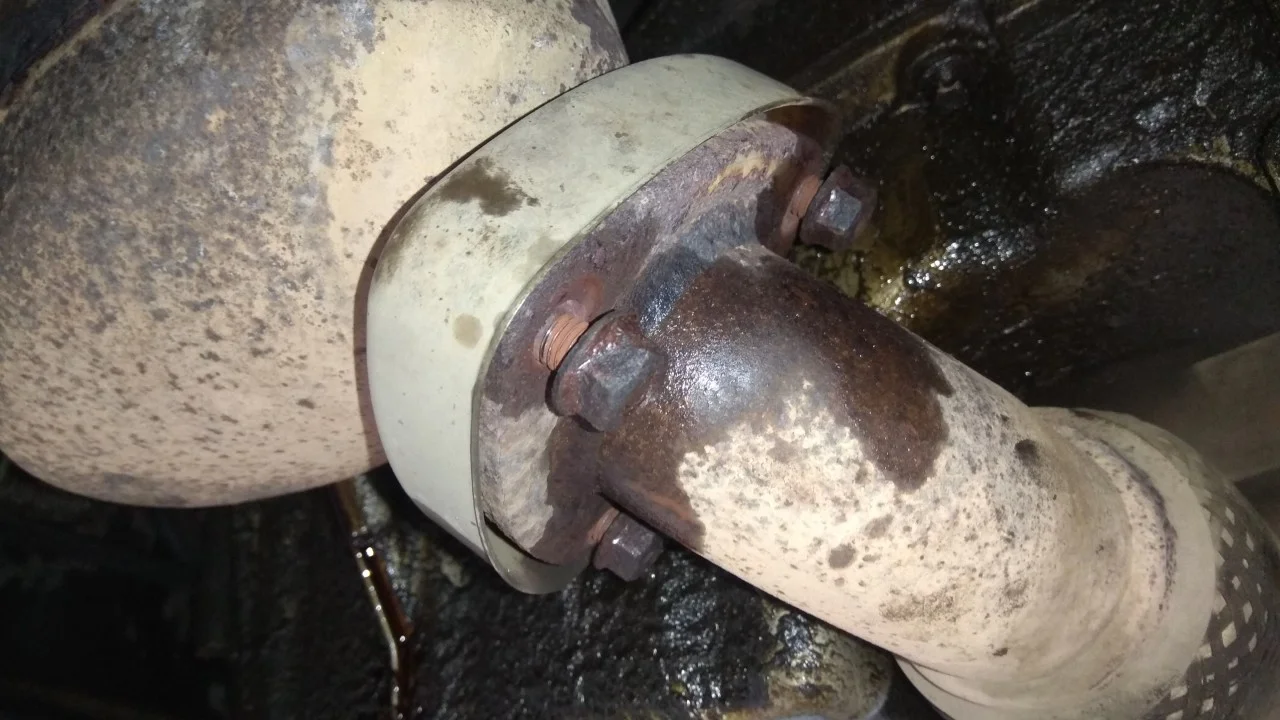

Откручиваем 3 гайки приемной трубы ключом на 13мм.

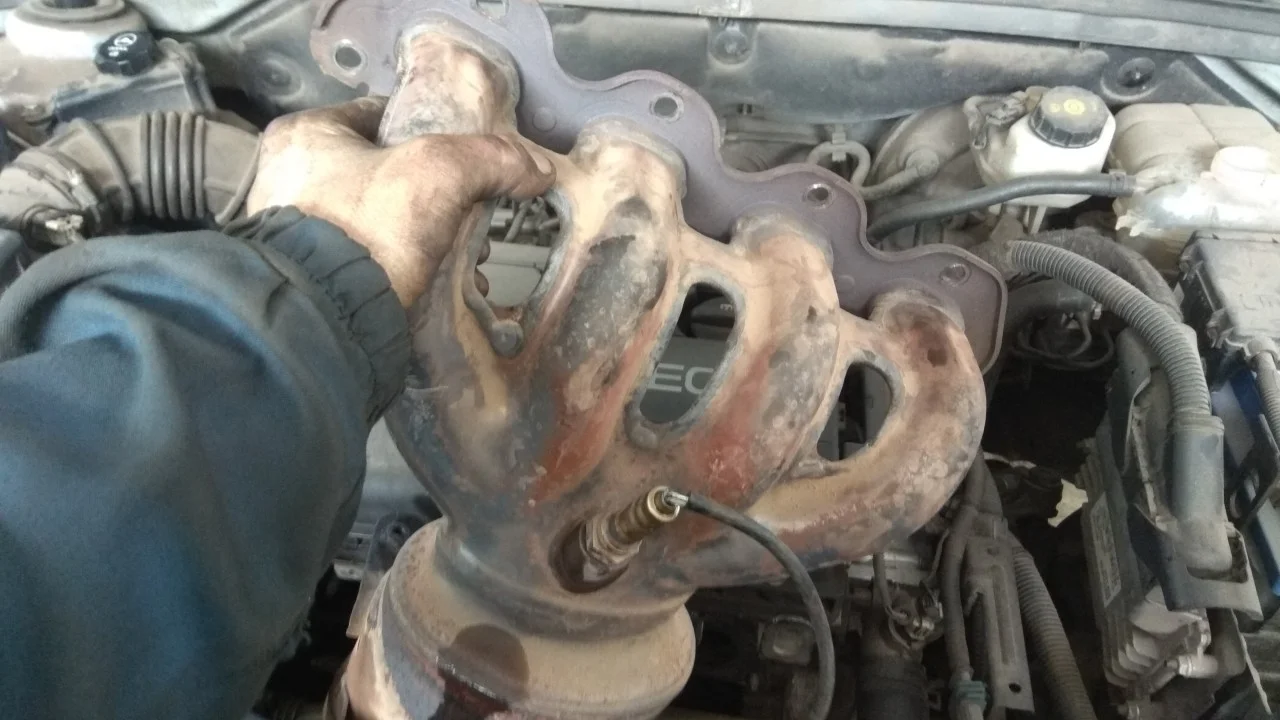

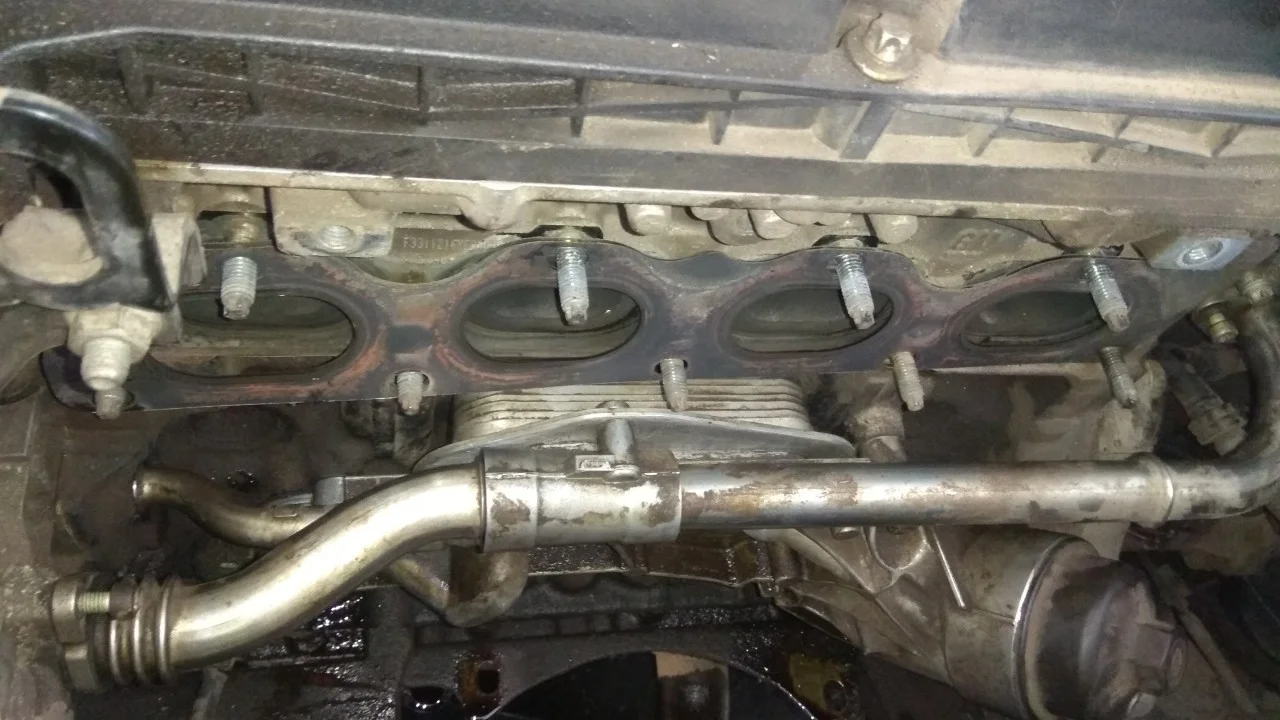

Вытаскиваем коллектор.

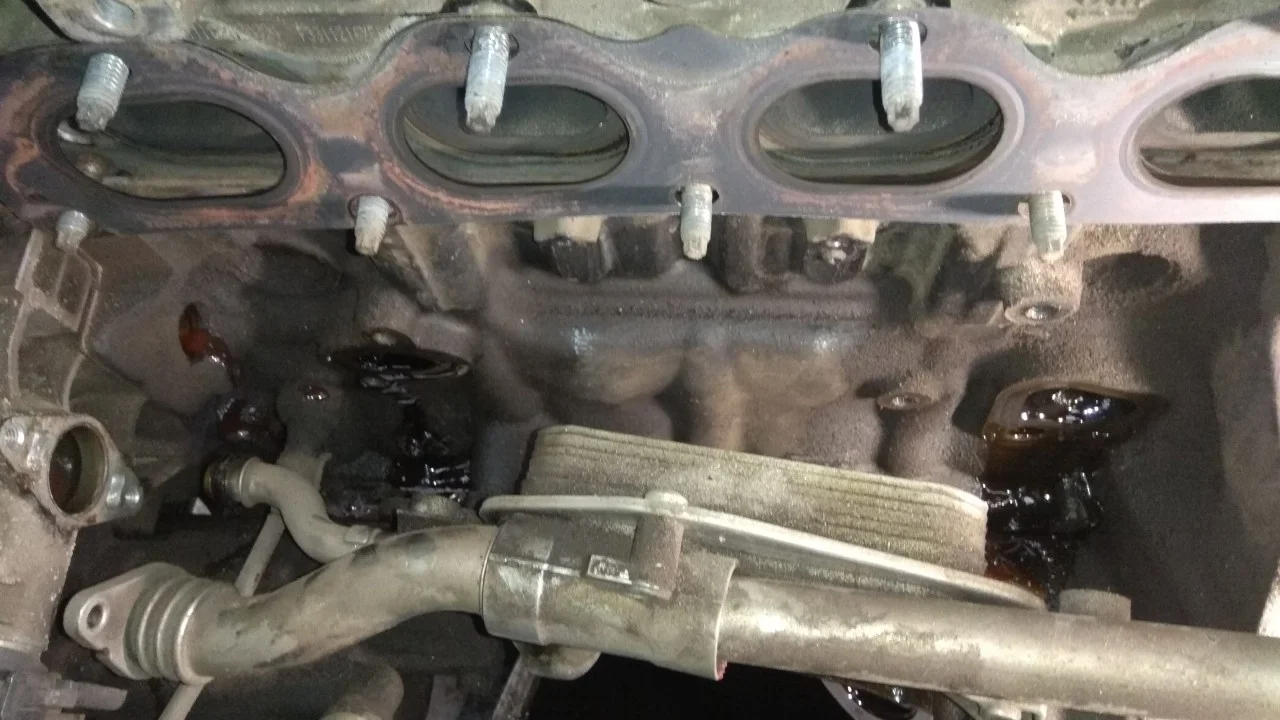

Теперь приступаем к снятию теплообменника.

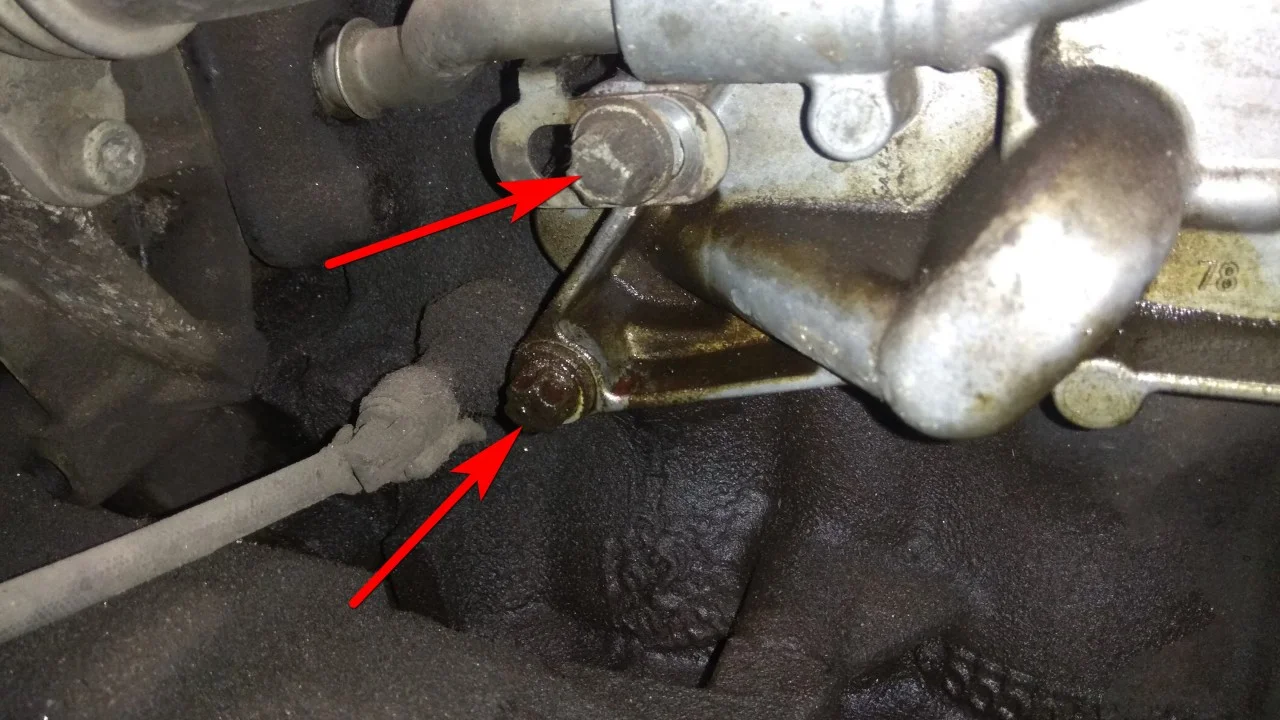

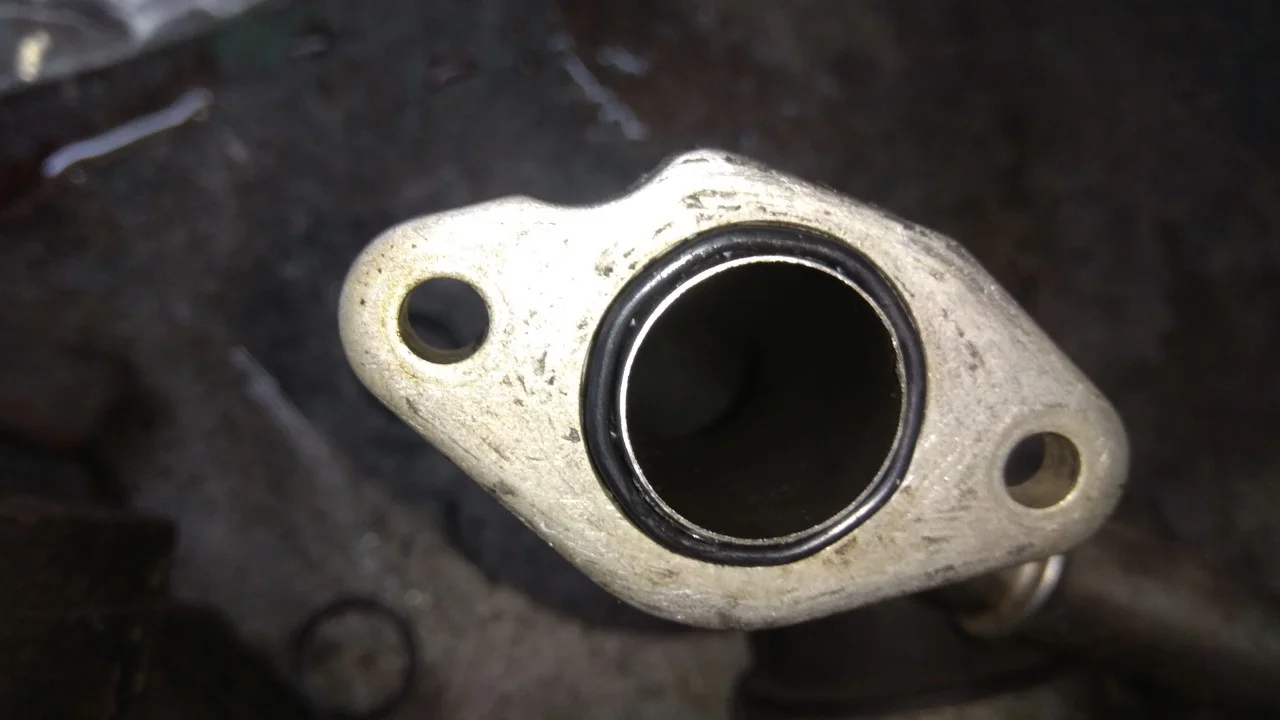

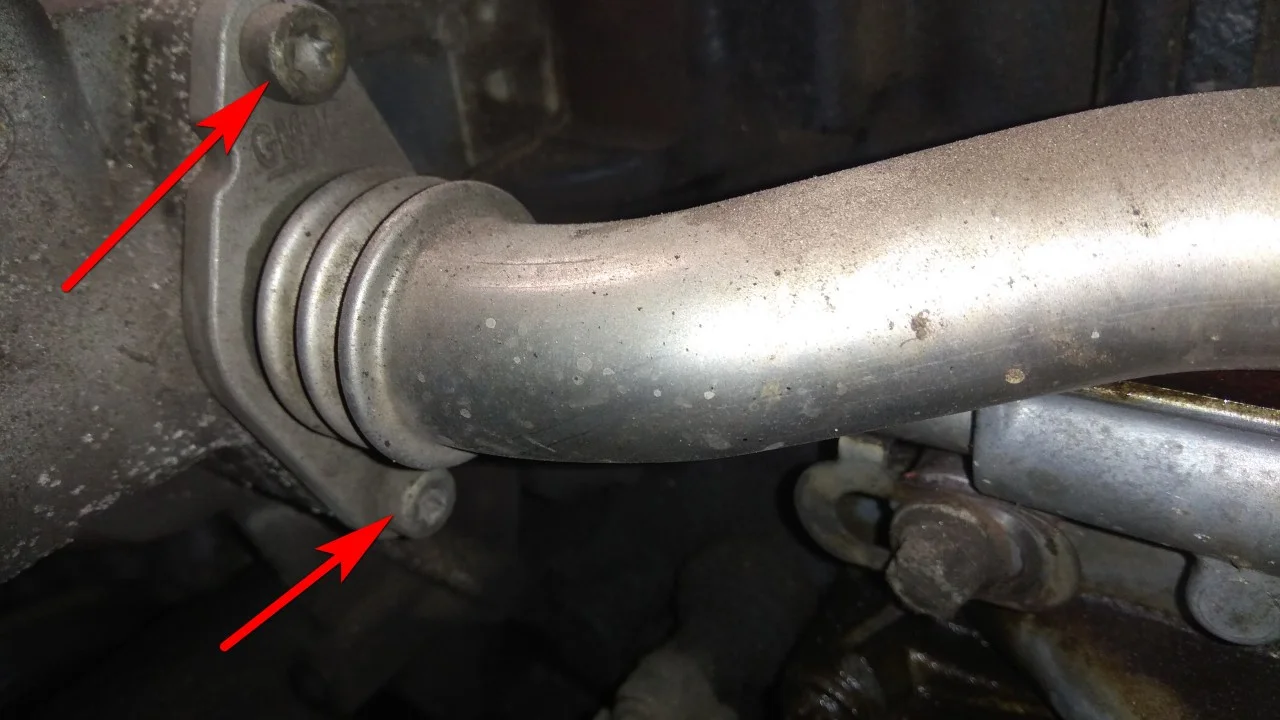

Откручиваем патрубок водяного охлаждения используя биту torx T30.

И с другой стороны еще 2 болта.

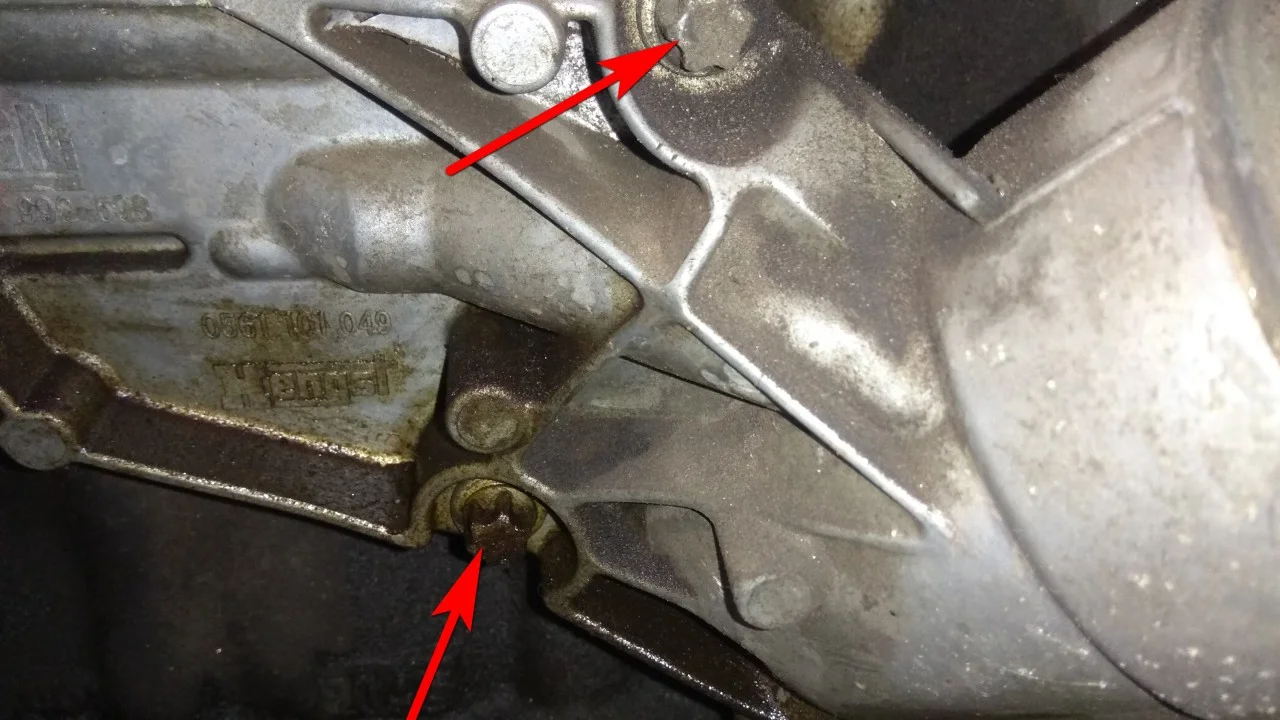

Откручиваем 2 болта крепления теплообменника головкой torx E12.

И еще 3 болта той же головкой.

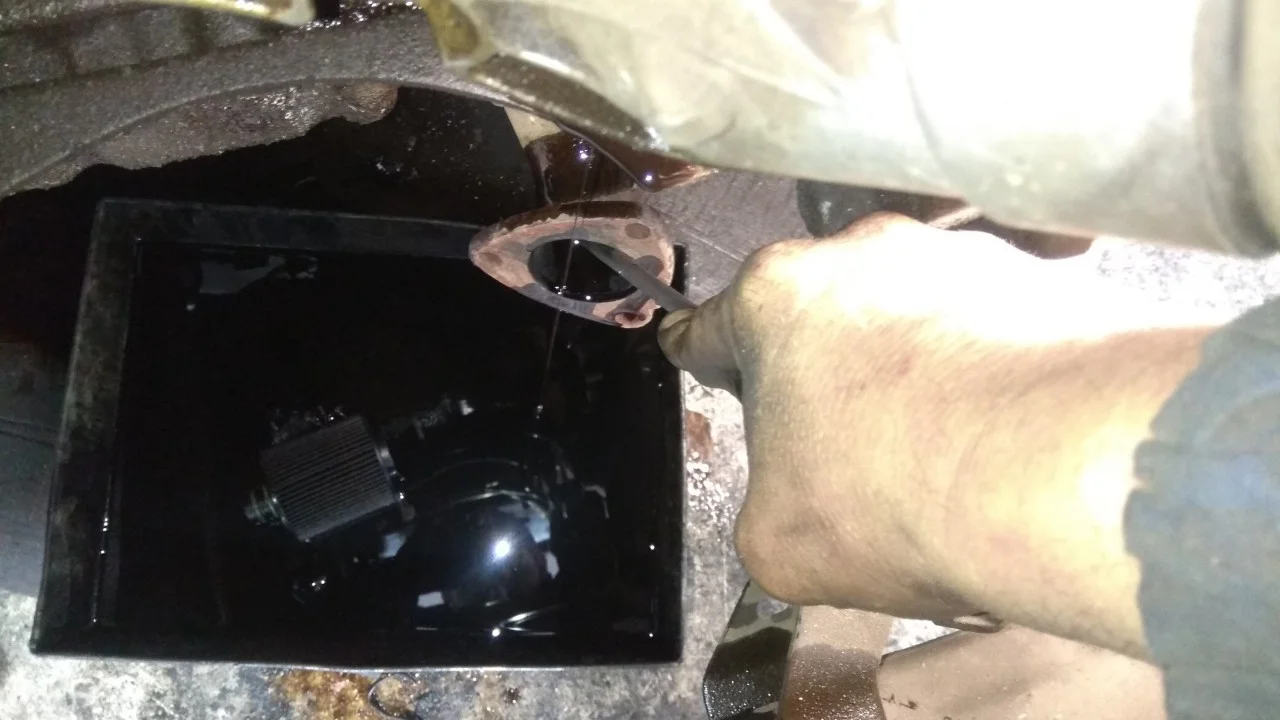

Также перед снятием теплообменника необходимо подставить емкость для масла и отвести в сторону приемную трубу. Если трубу не убрать, то в нее затечет масло и потом будет много дыма из выхлопной системы.
