Снятие ГБЦ Ford Transit Connect 1.8

Начнем разбор ГБЦ со снятия верхнего ремня ГРМ. Для доступа к зубчатому ремню необходимо всё разобрать возле правого крыла автомобиля. Но первым делом отсоединяем клемму от аккумулятора.

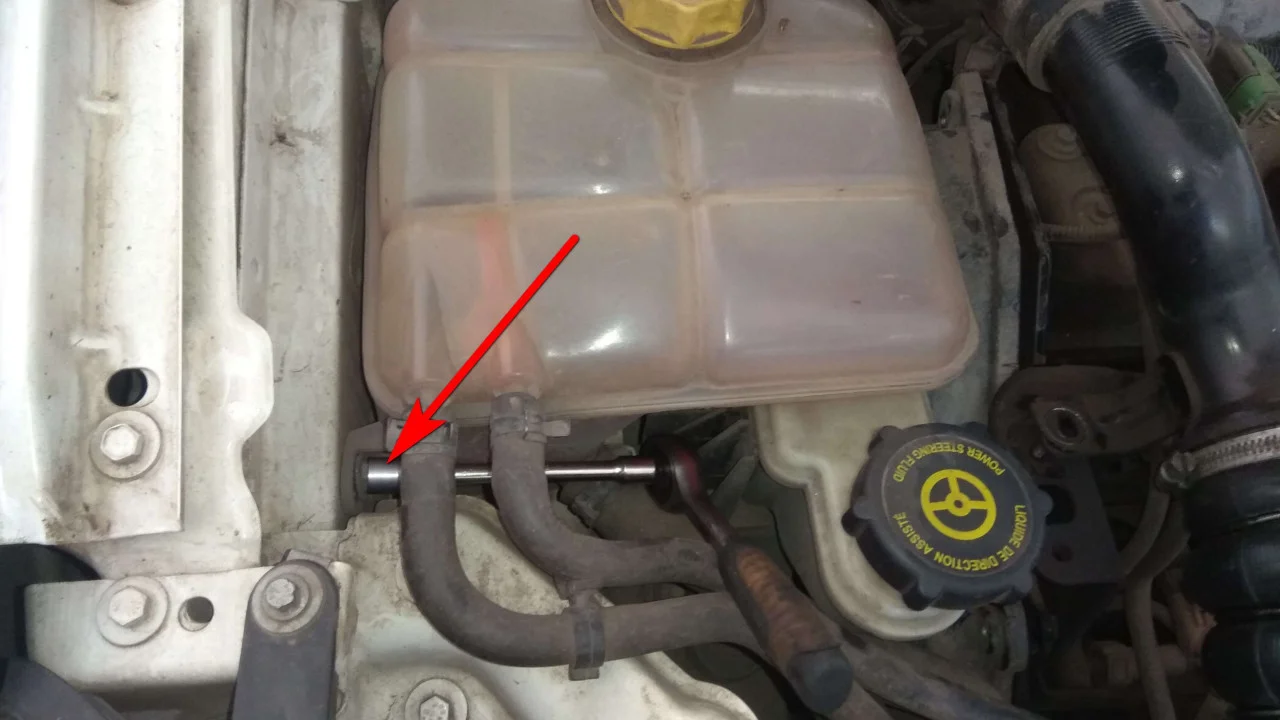

С помощью трещотки с удлинителем и головки на 10 мм откручиваем болт крепления расширительного бачка.

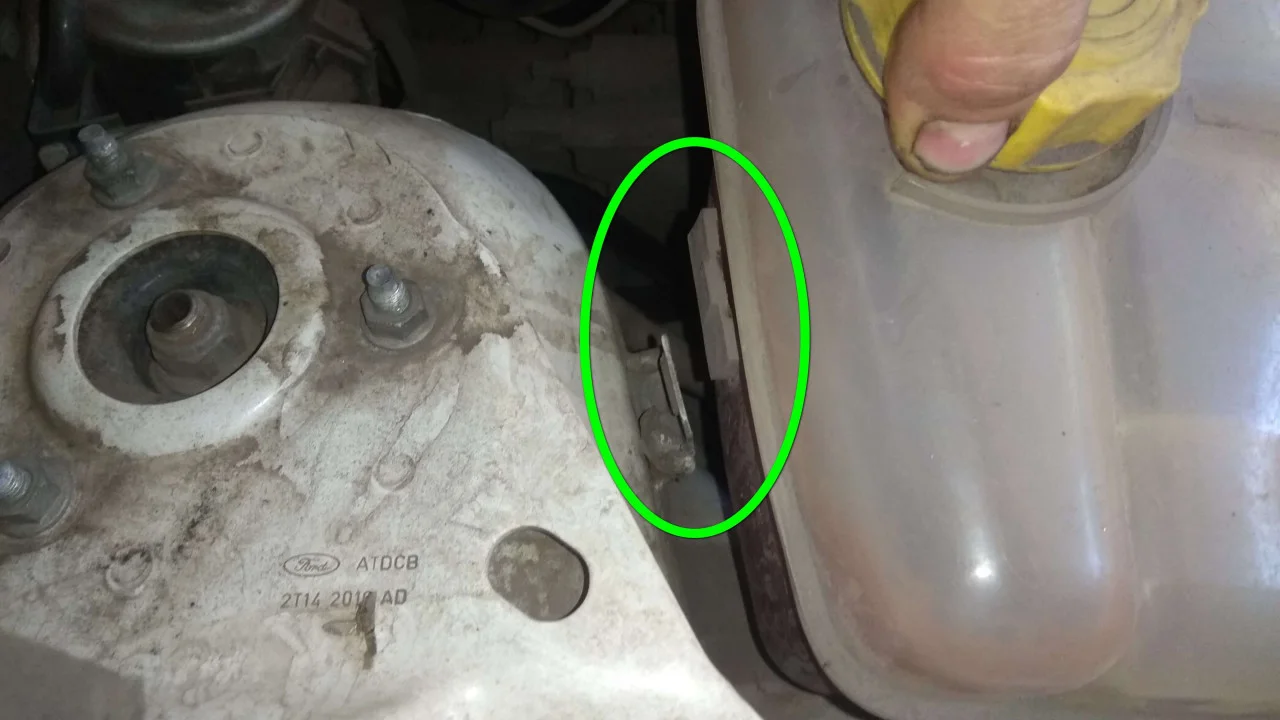

Другую сторону бачка поднимаем вверх, вытаскивая бачок из кронштейна на кузове автомобиля. От расширительного бачка можно шланги не отсоединять, а просто отвести бачок в сторону.

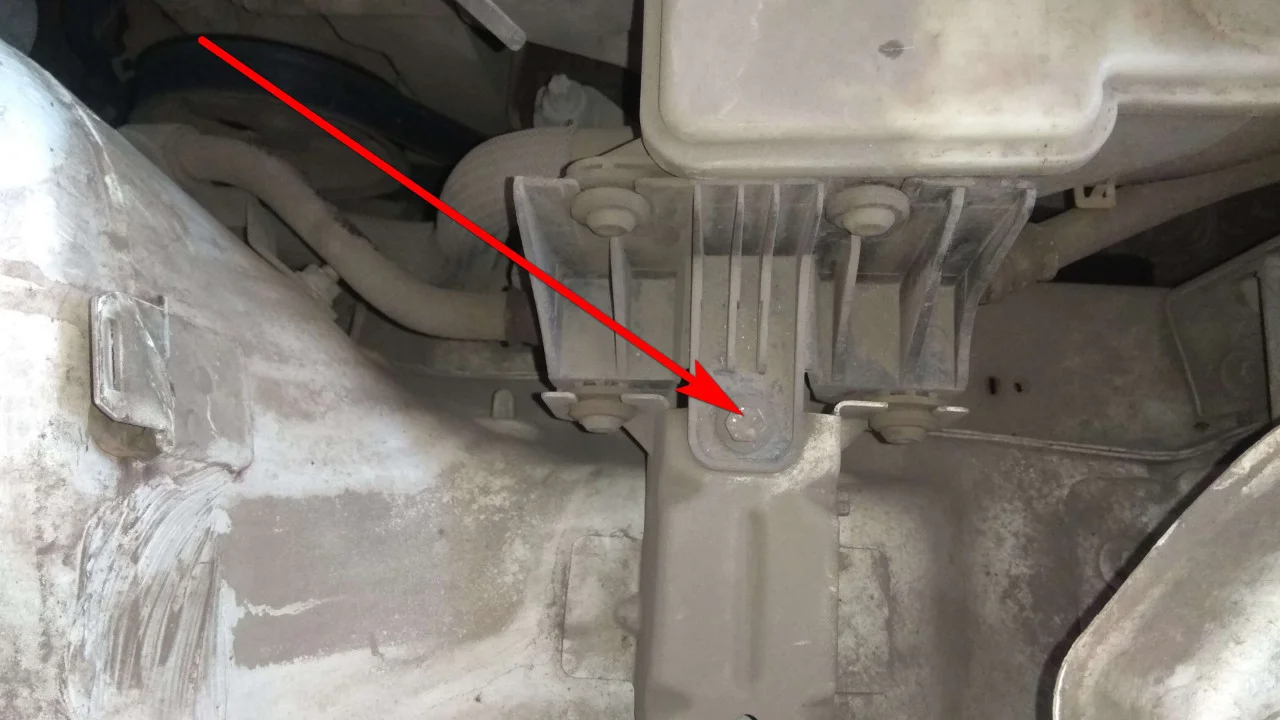

Ключом на 10 мм откручиваем болт крепления кронштейна бачка ГУРа.

Чтобы была возможность убрать бачок гидроусилителя в сторону, нам необходимо отсоединить от бачка шланг, указанный на фото стрелкой.

Чтобы жидкость ГУРа не вытекла вся, необходимо заглушить снятый шланг и штуцер бачка.

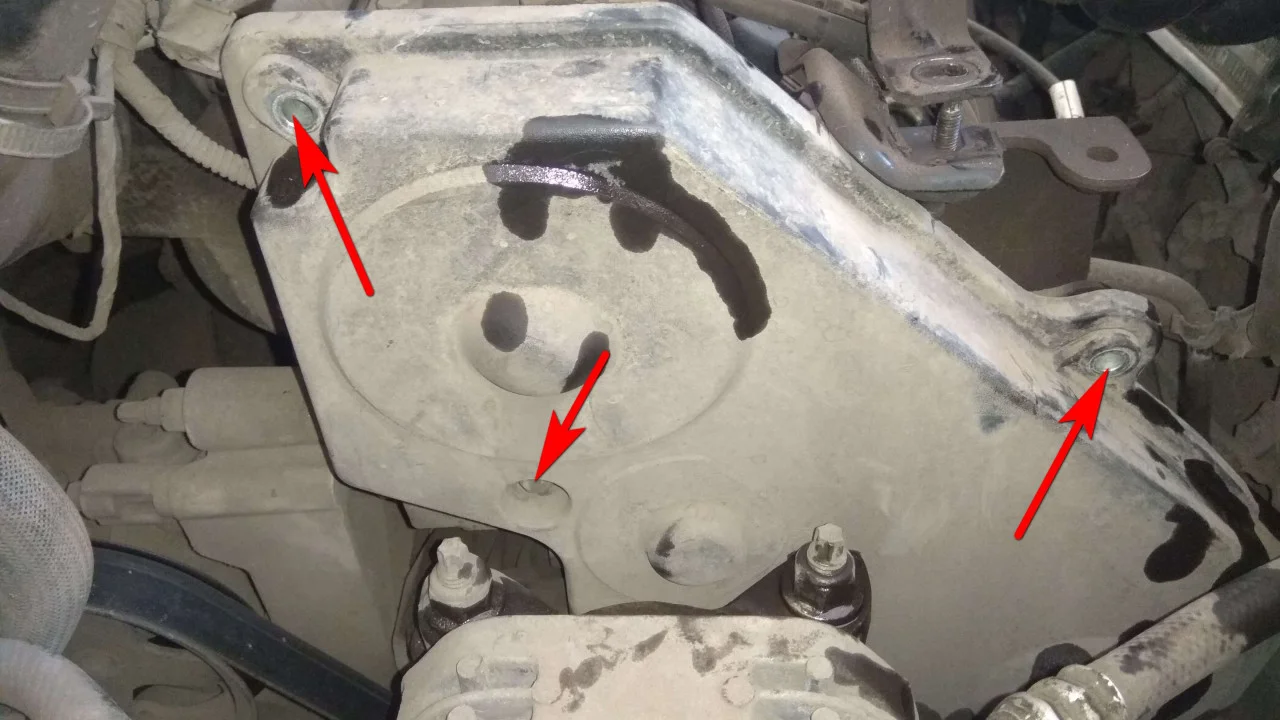

Отодвинули бачок в сторону и приступаем к откручиванию крышки зубчатого ремня ГРМ. Используем для этого трещетку с головками на 8 мм и 10 мм.

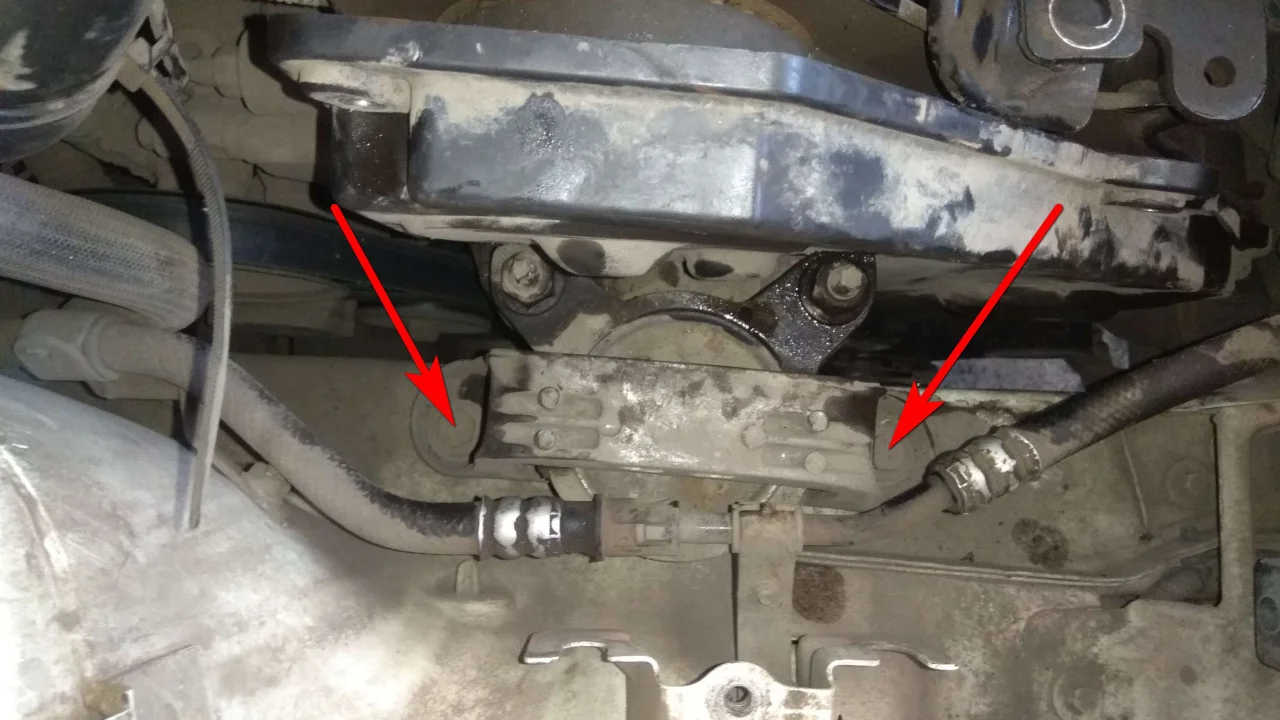

Кожух открутили, а вытащить его не получиться пока не снимаем подушку двигателя. Поэтому откручиваем два болта крепления подушки к кузову авто. Используем ключ на 16 мм.

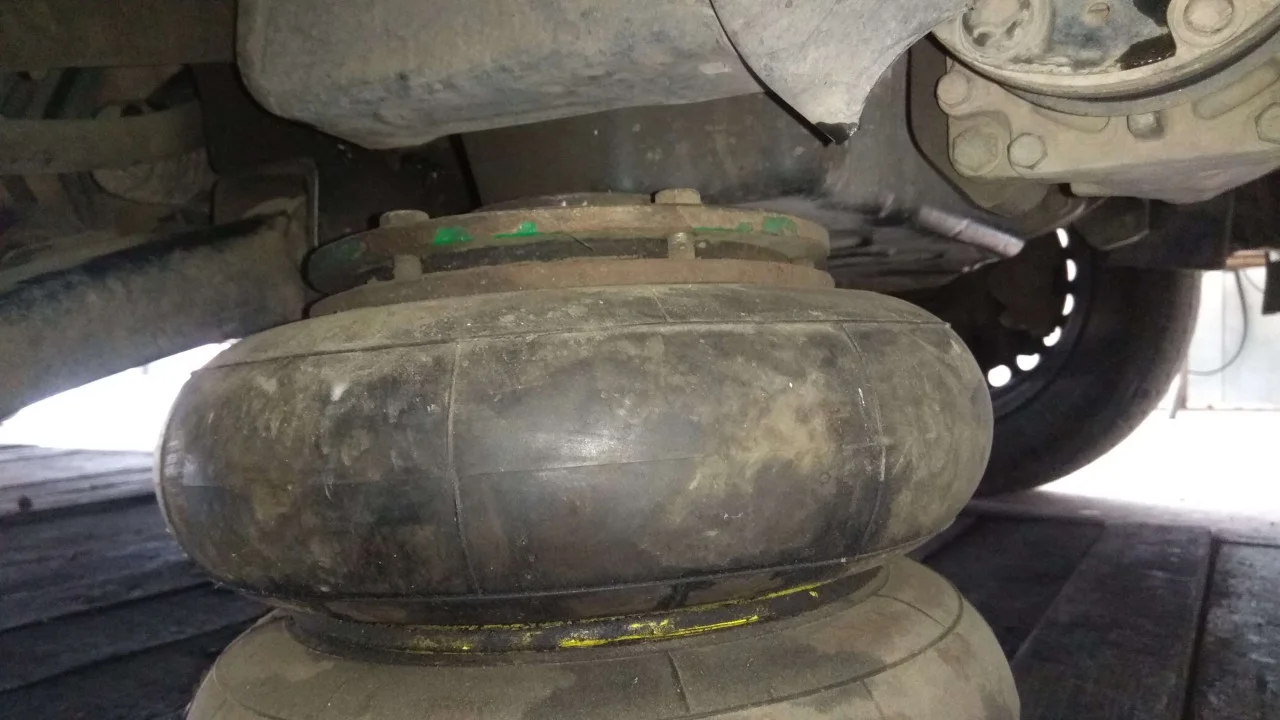

Подставляем под поддон двигателя подпорку или домкрат.

И ключом на 18 мм откручиваем две крепежных гайки подушки двигателя.

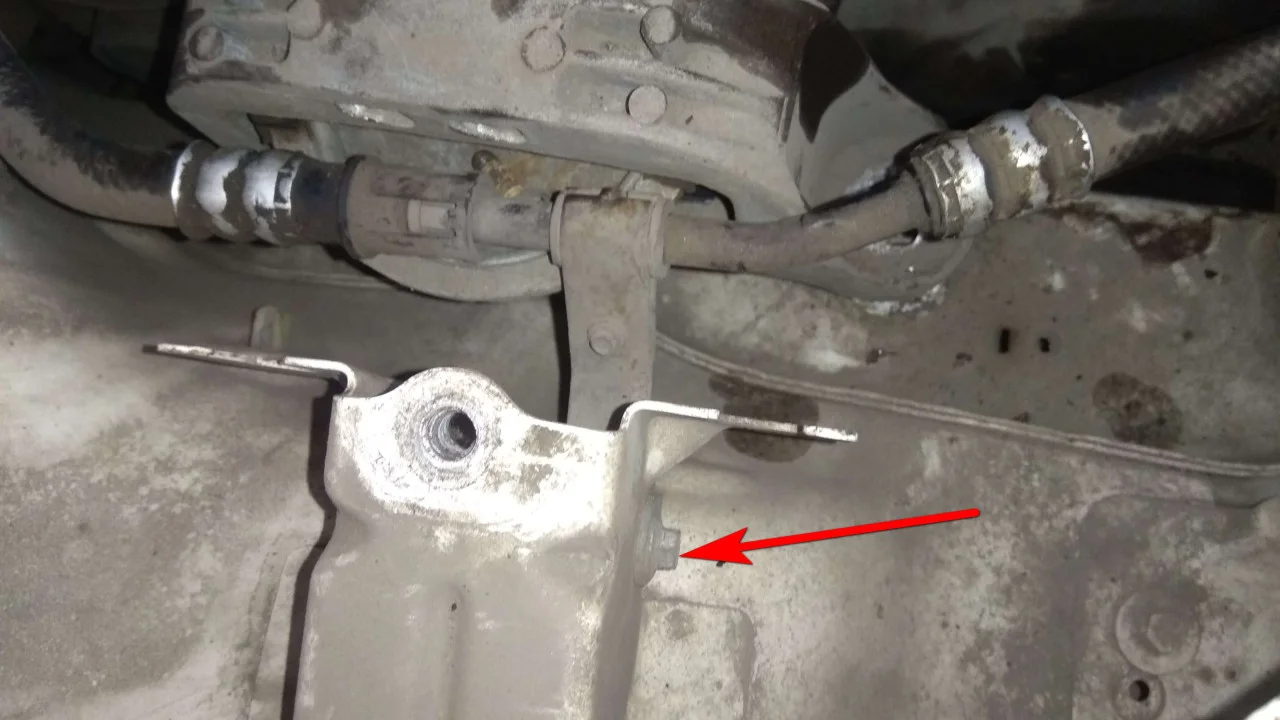

Чтобы вытащить из под капота подушку, необходимо открутить кронштейн поддержки трубки ГУРа и отодвинуть трубку в сторону. Откручиваем болт ключом на 10 мм.

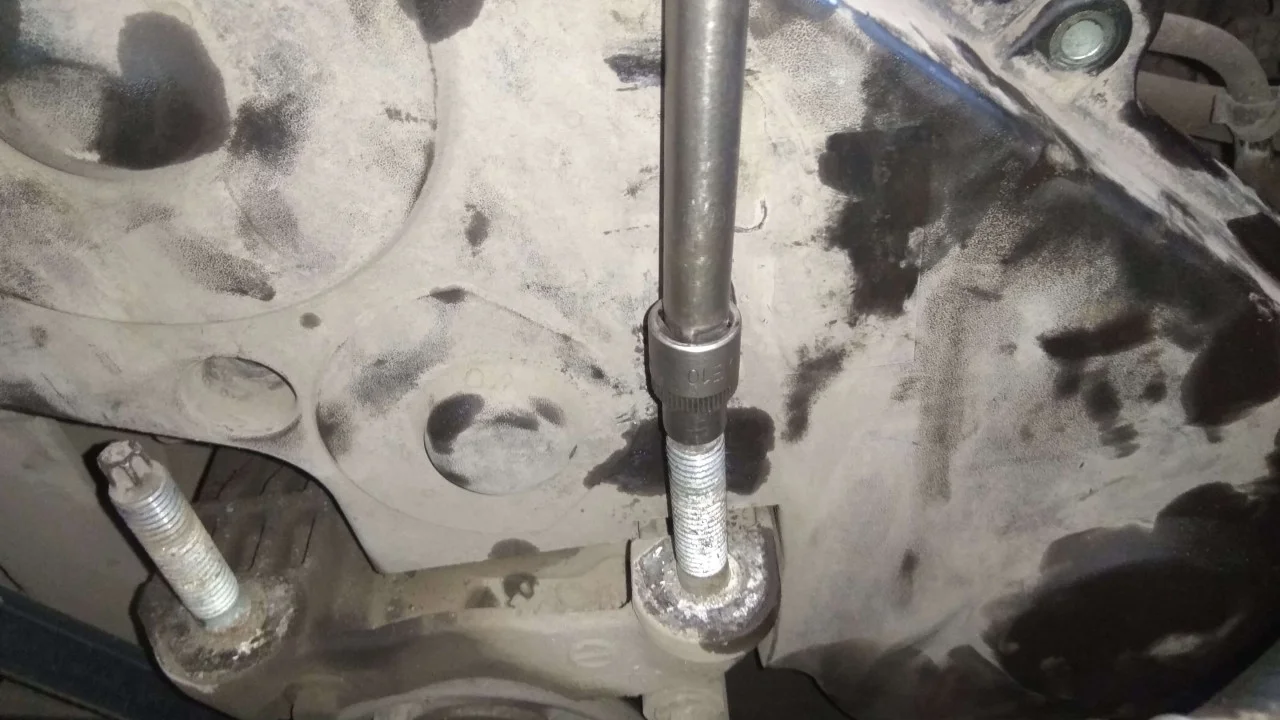

Также нам необходимо выкрутить шпильки из кронштейна двигателя. используем головку torx E10 или обычную головку на 8 мм.

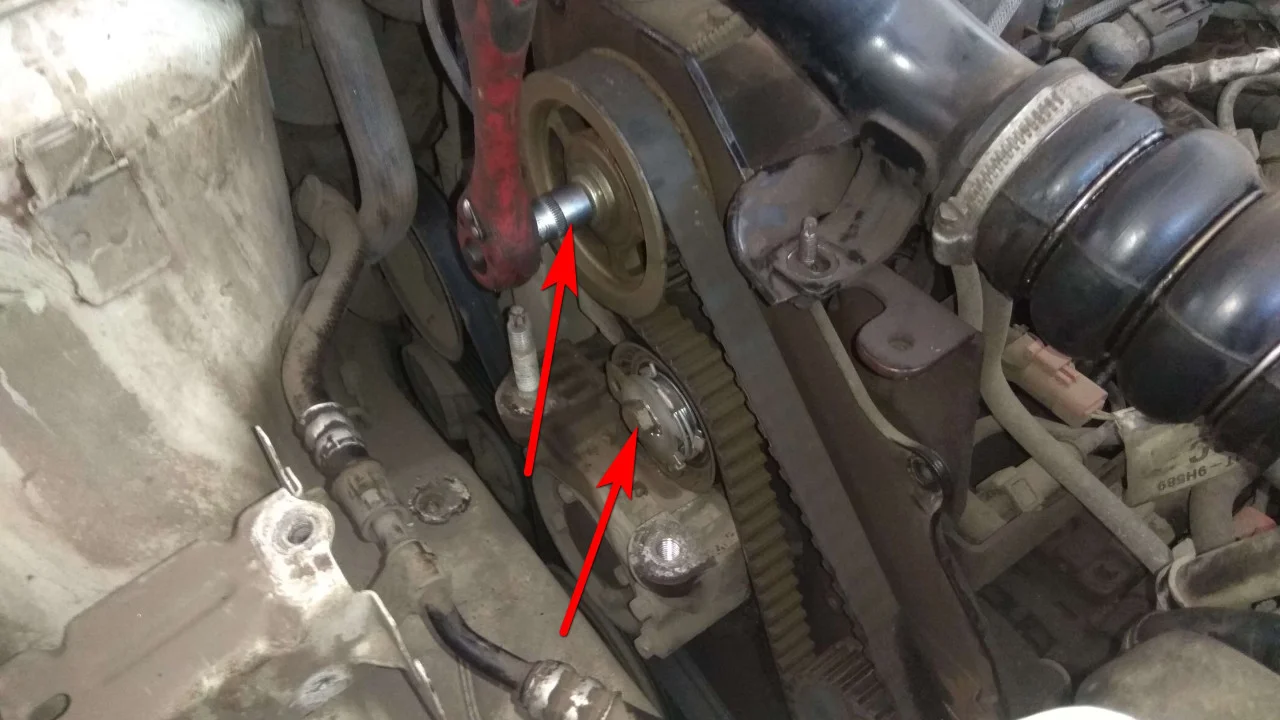

Сняли защитный кожух и у нас открылся доступ к ремню и ролику. Приступаем к разбору верхнего ГРМ.

Пока ремень еще натянут необходимо ослабить затяжку болта шкива распредвала. После откручиваем и снимаем натяжной ролик, зубчатый ремень и шкив распредвала.

Разобрали ГРМ и начинаем всё отсоединять от ГБЦ. С помощью отвертки или головки на 7 мм откручиваем хомут и снимаем воздушный патрубок с впускного коллектора.

Откручиваем этот патрубок с другой стороны и убираем его в сторону.

Отсоединяем от двигателя второй воздушный патрубок, открутив два хомута, обозначенные стрелками.

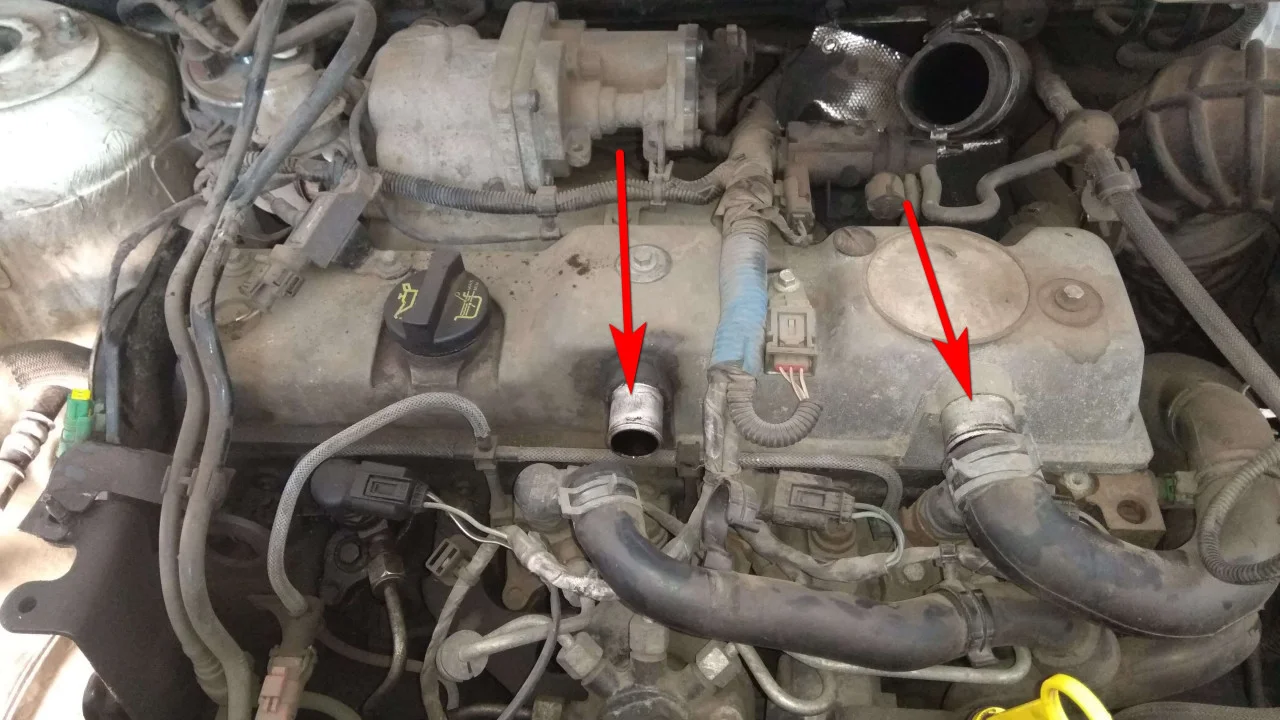

Снимаем с клапанной крышки два патрубка картерных газов, сжав пассатижами самозажимные хомуты.

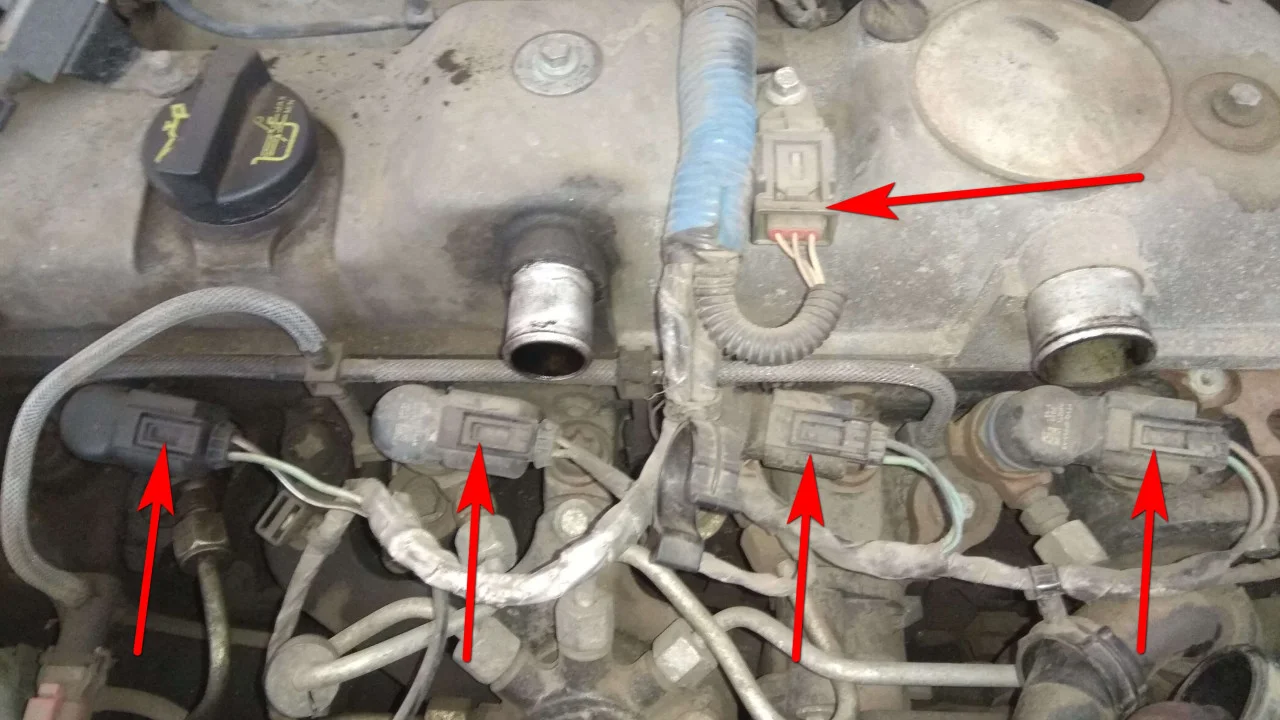

И отключаем электроразъемы от топливных форсунок и датчика на клапанной крышке.

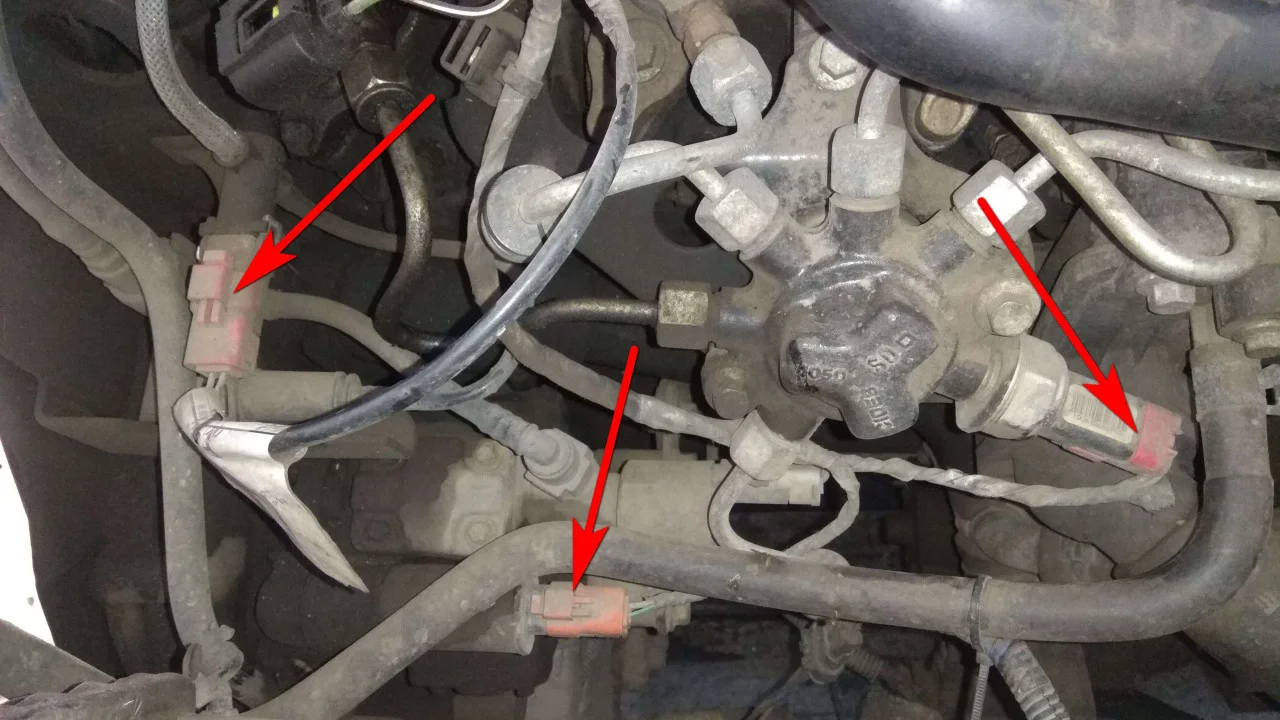

Отсоединяем еще три электроразъема возле ТНВД и убираем косу проводов в сторону.

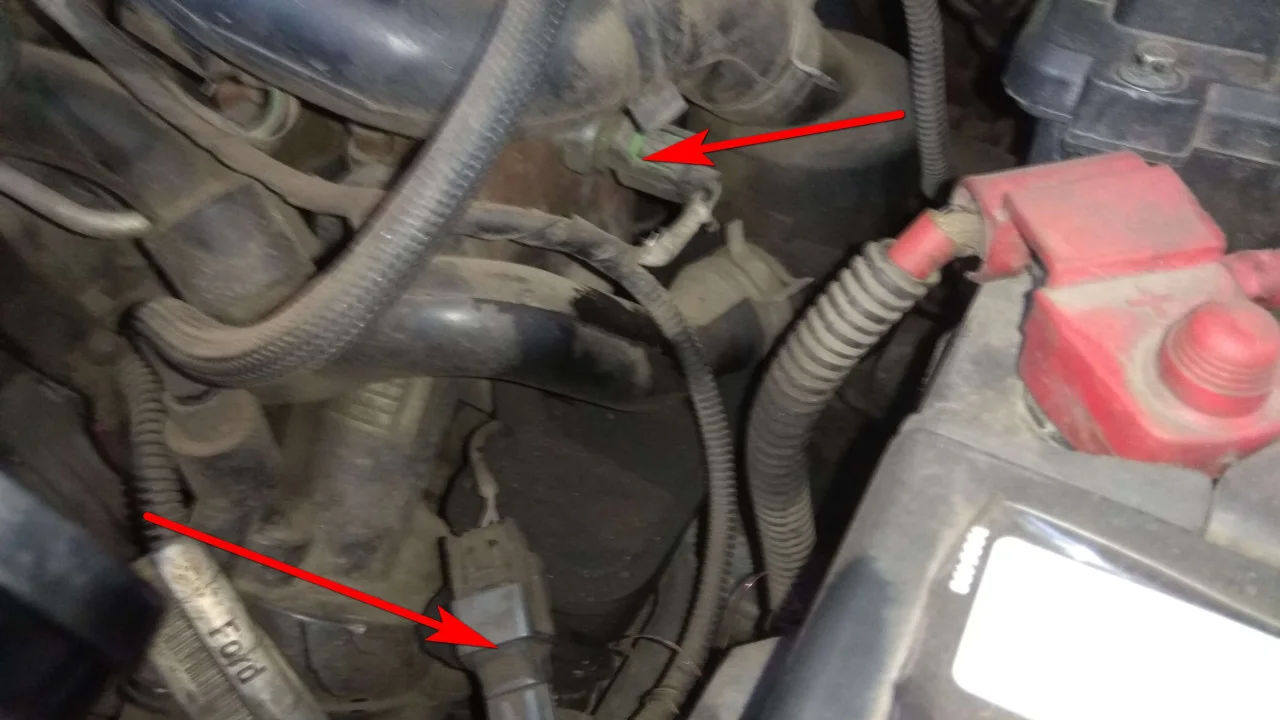

Отключаем еще разъемы от двигателя со стороны аккумулятора.

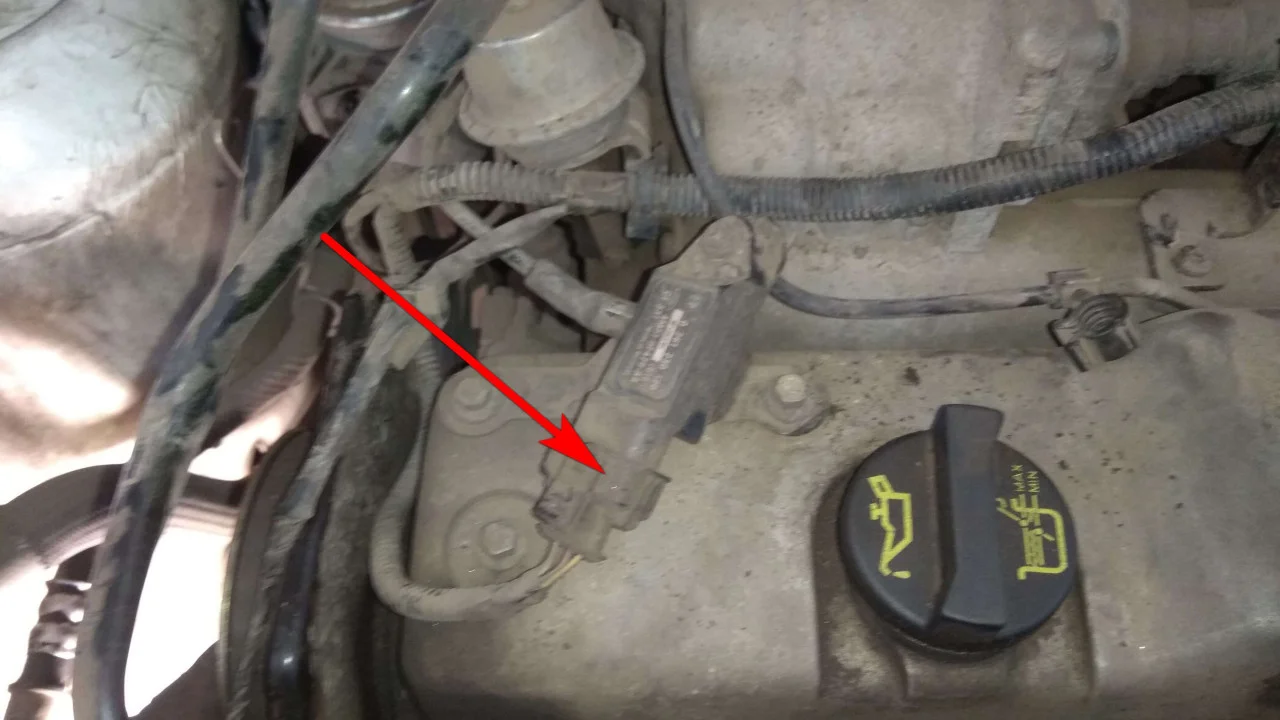

И еще один от датчика на клапанной крышки, возле ремня ГРМ. Или можно вообще открутить этот датчик и вместе с проводом отвести в сторону.

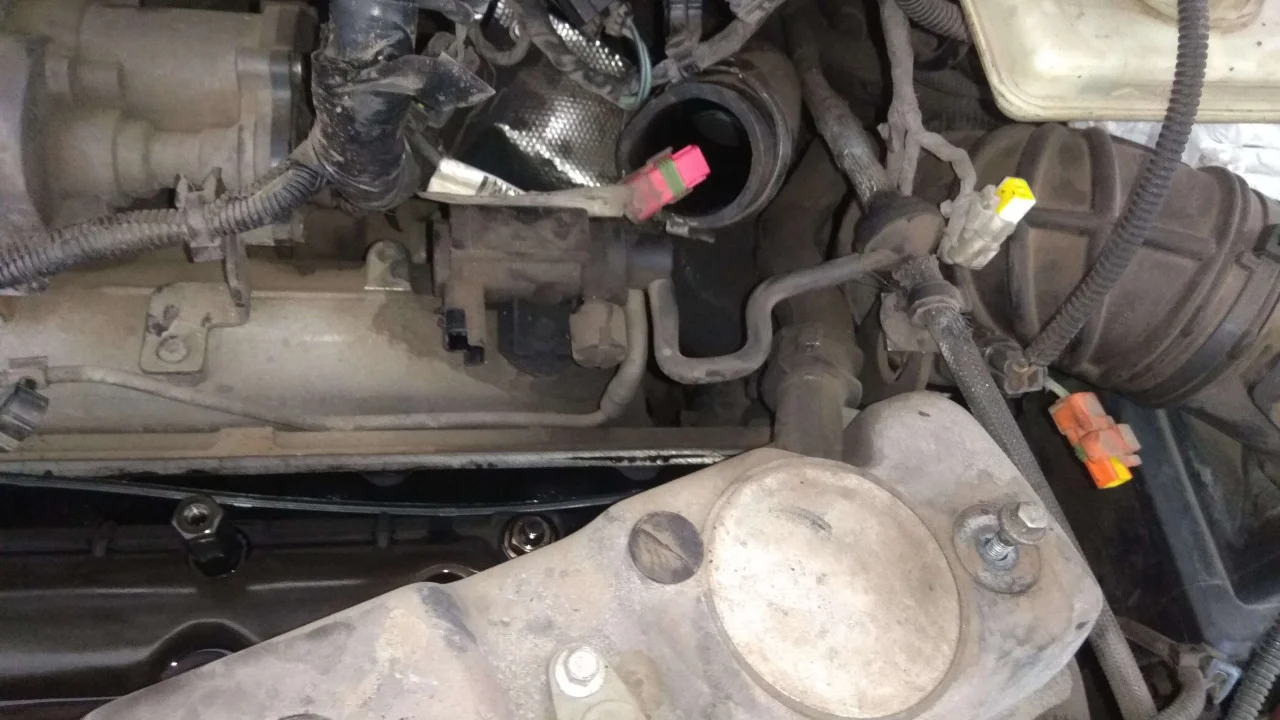

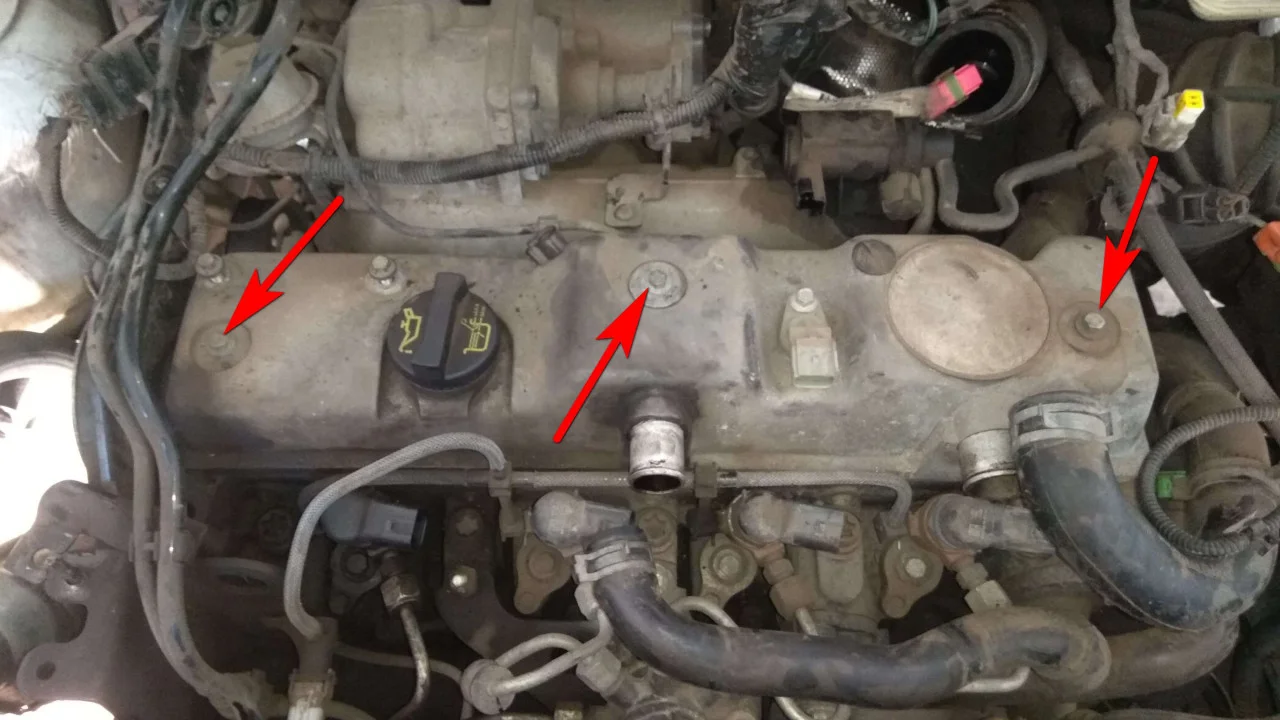

С помощью ключа на 8 мм откручиваем три крепежных болта клапанной крышки.

Снимаем клапанную крышку с двигателя, выпутывая её из проводов и шланг.

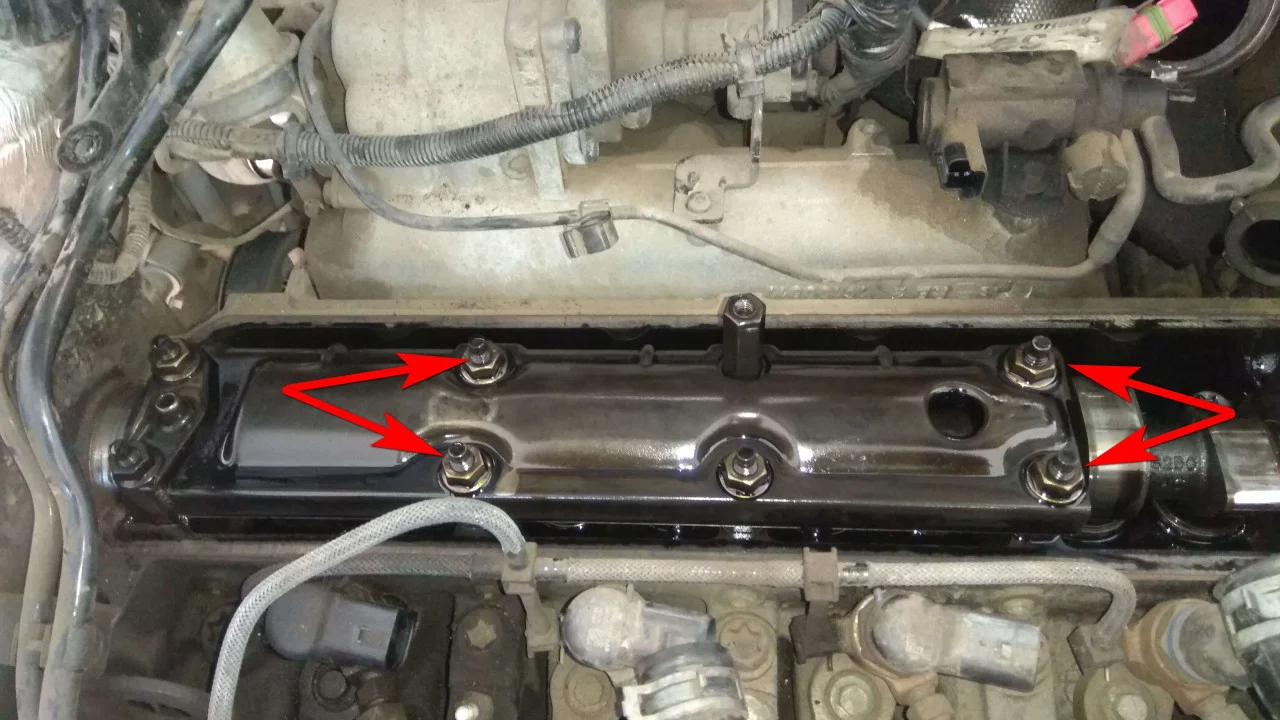

Ключом на 13 мм откручиваем четыре гайки крепления бугелей распредвала и снимаем маслосъемный экран распределительного вала.

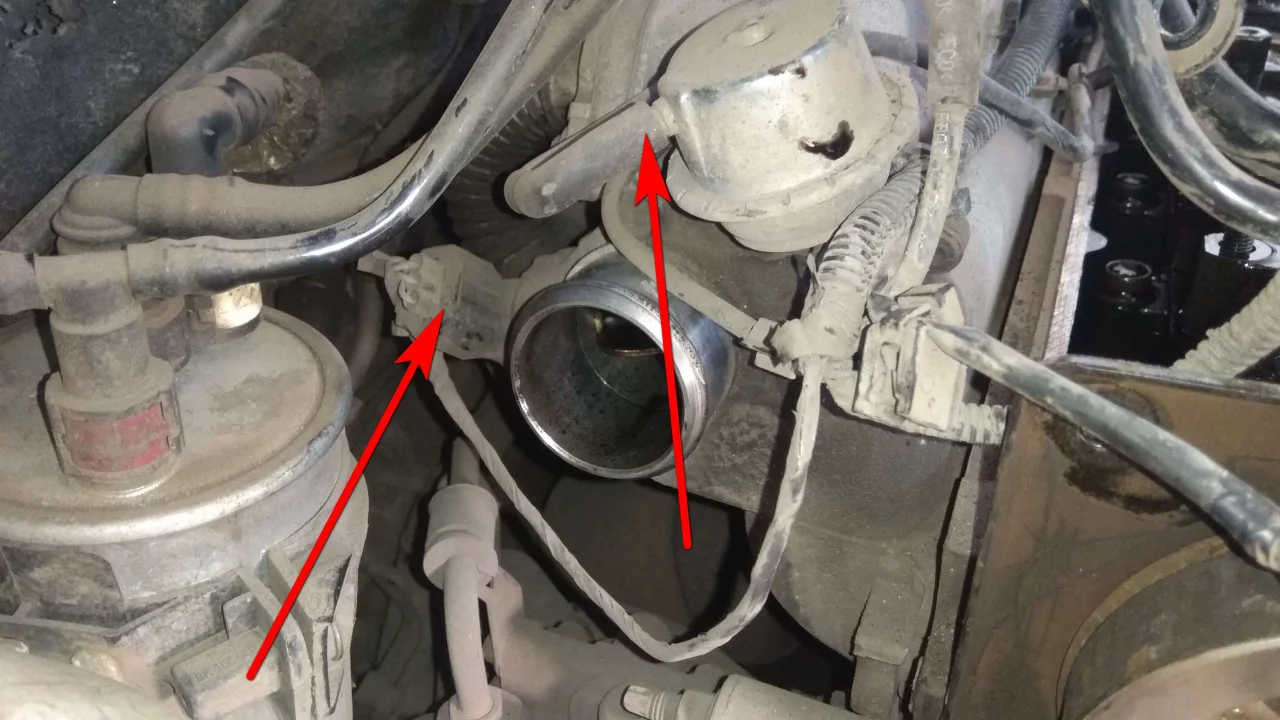

Продолжаем отключать всё от ГБЦ и коллекторов. Со стороны ремня ГРМ отсоединяем электроразъем и вакуумный шланг.

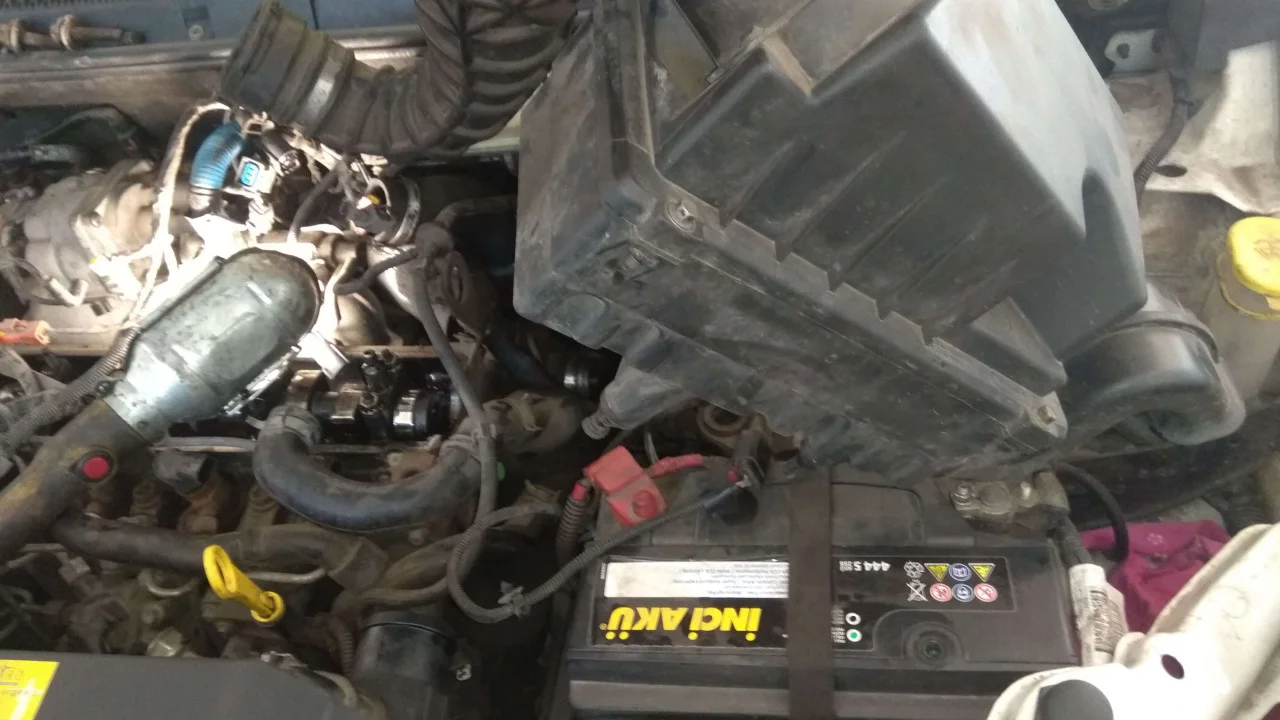

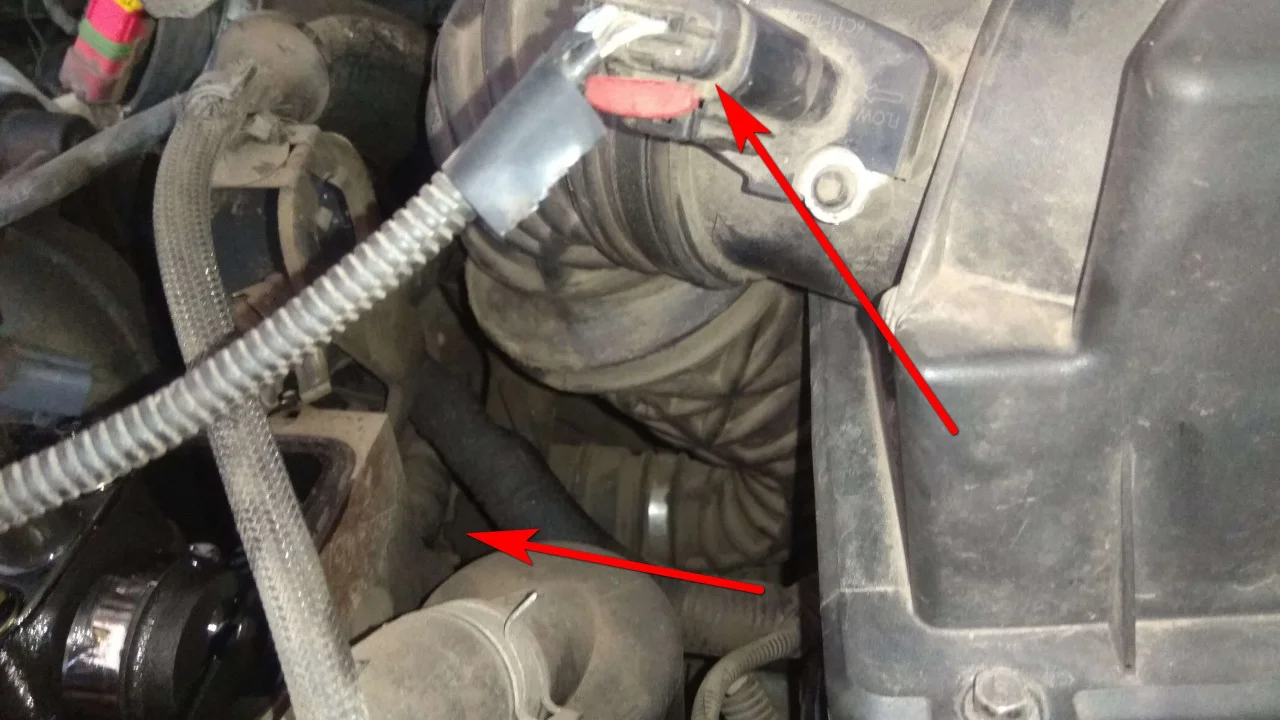

Отключаем разъем от датчика на корпусе воздушного фильтра. Откручиваем воздушный патрубок от турбины.

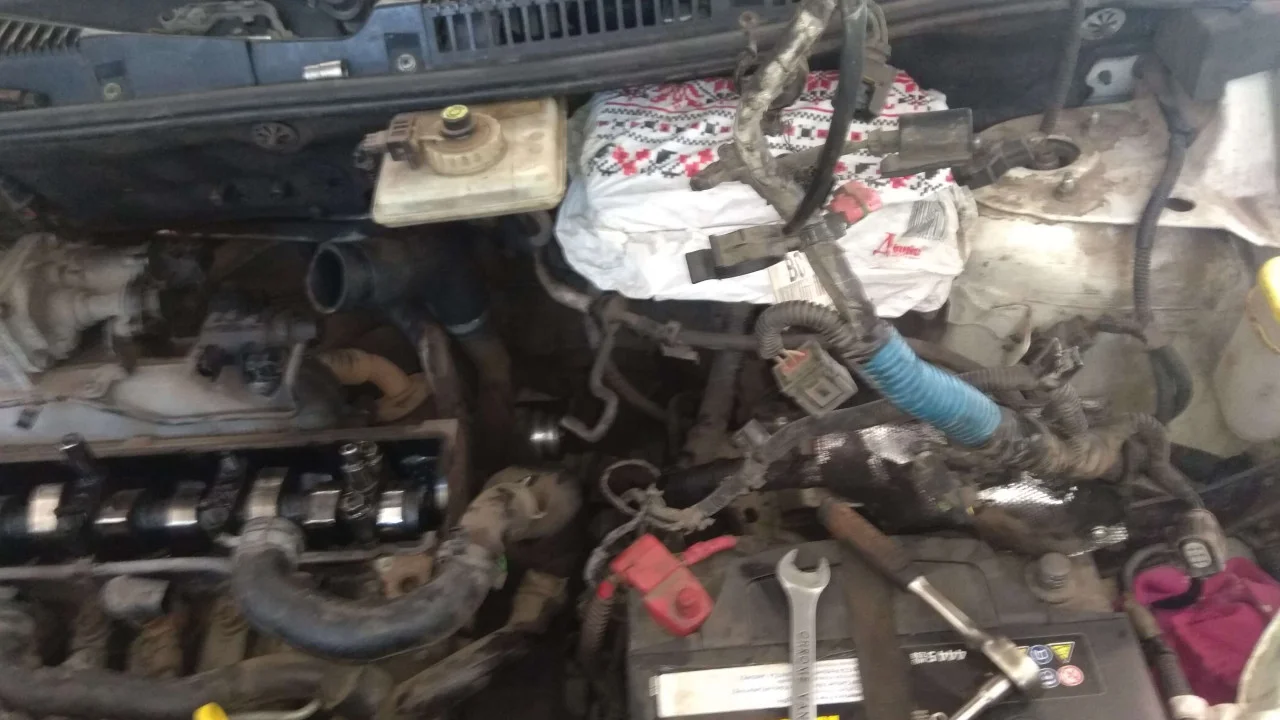

Тянем вверх корпус фильтра, вытаскивая его из резиновых уплотнителей, и убираем корпус в сторону.

Отключаем оставшиеся электроразъемы от коллектора и убираем всю отключенную проводку на место корпуса воздушного фильтра.

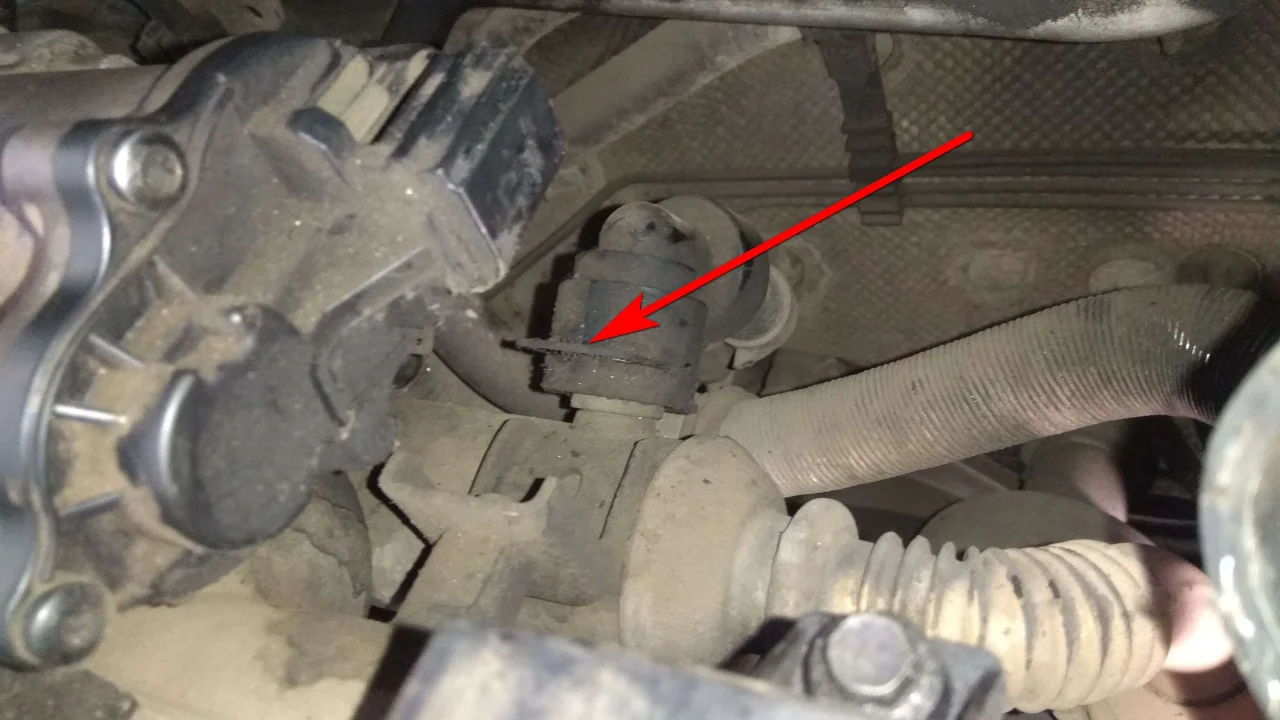

Далее мы будем отсоединять патрубки охлаждения, поэтому находим на радиаторе сливную пробку и сливаем антифриз в специальную емкость.

Сзади двигателя, на теплообменнике подключен патрубок печки. Поднимаем металлический фиксатор и снимаем патрубок.

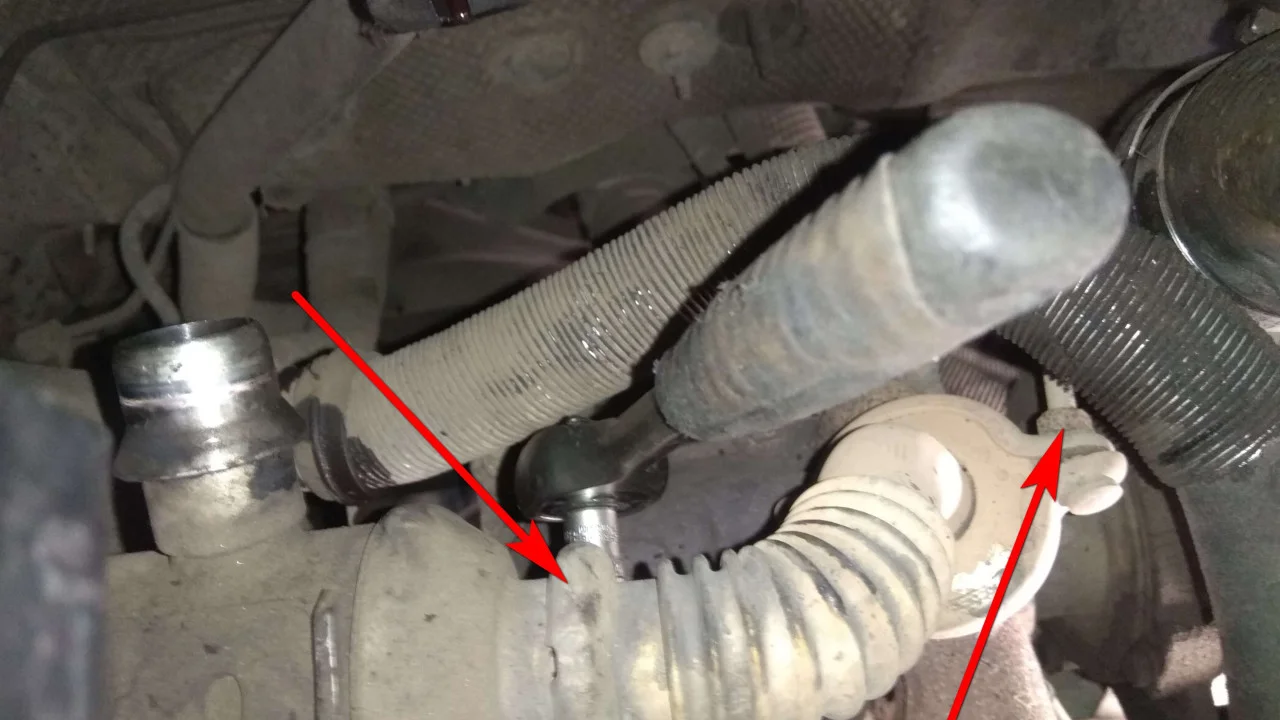

С помощью ключей на 8 мм и 10 мм откручиваем два хомута и снимаем металлическую гофру с теплообменника.

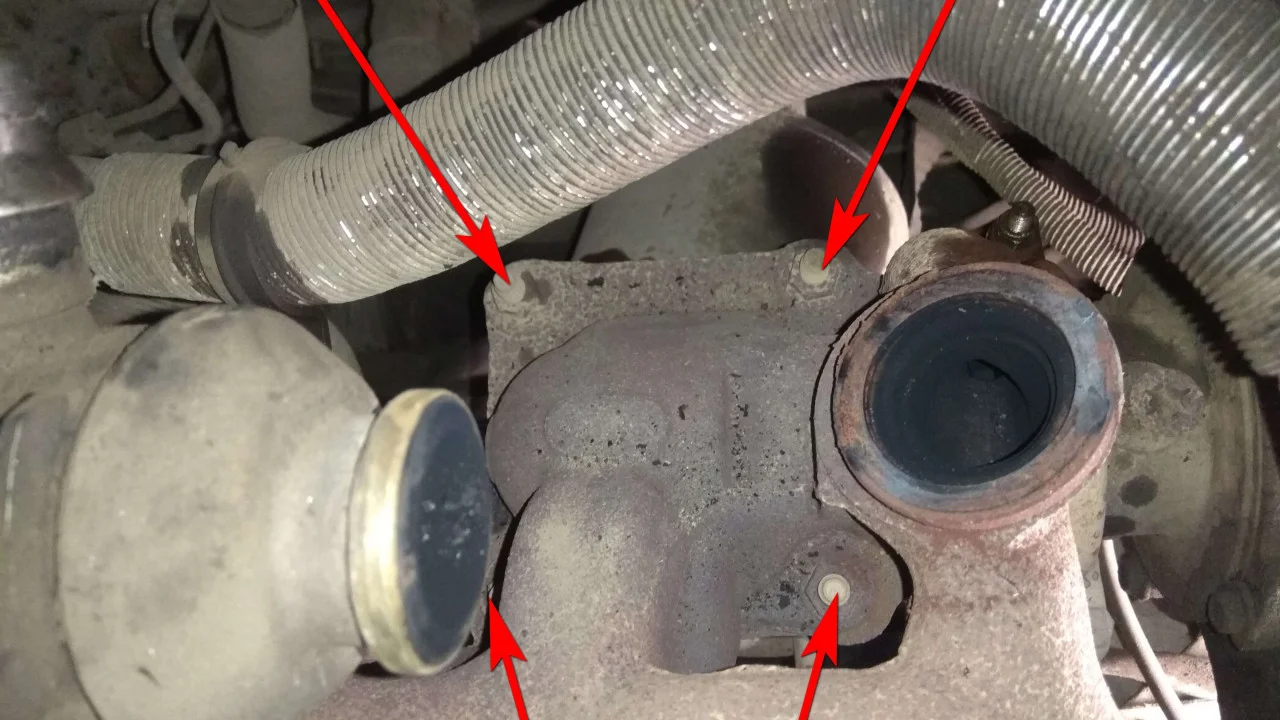

Теперь у нас появился доступ к выпускному коллектору. Ключом на 14 мм откручиваем четыре гайки крепления приемной трубы.

Снизу автомобиля, ключом на 10 мм, откручиваем трубку слива масла с турбины.

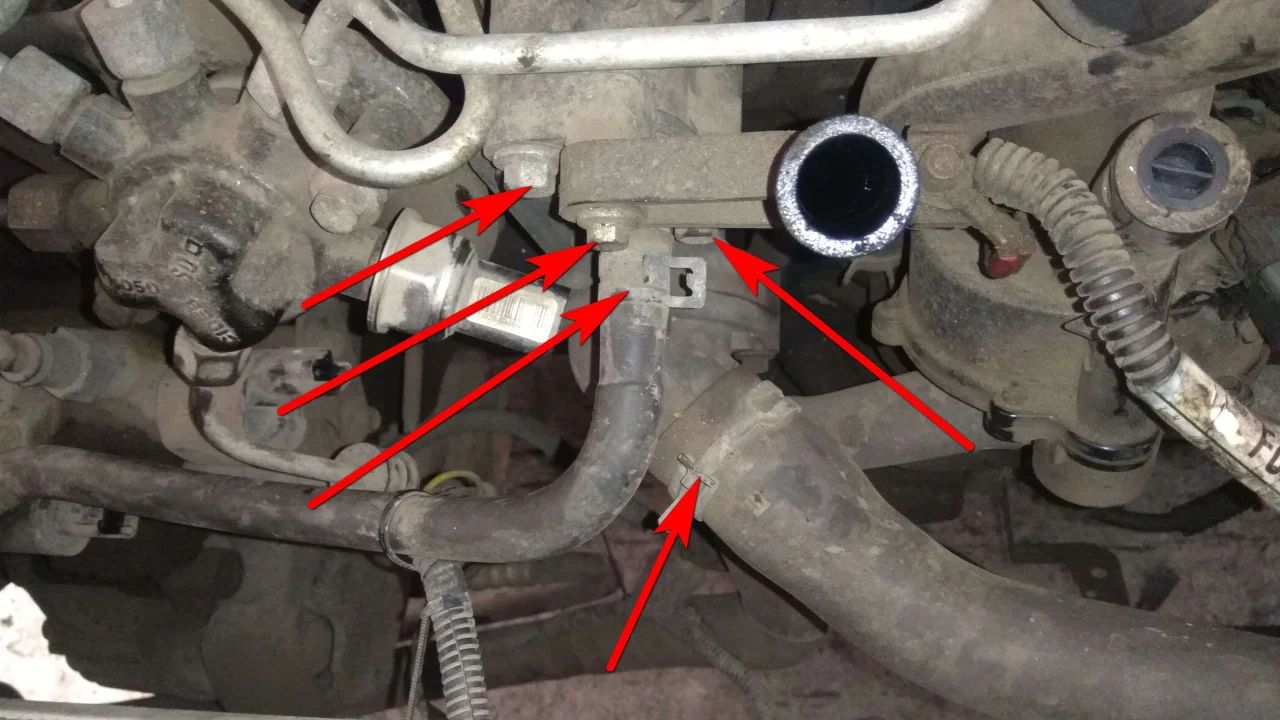

Спереди двигателя снимаем водяные патрубки с корпуса термостата. Откручиваем масляный щуп и откручиваем корпус термостата. Используем ключи на 8 мм и 10 мм.

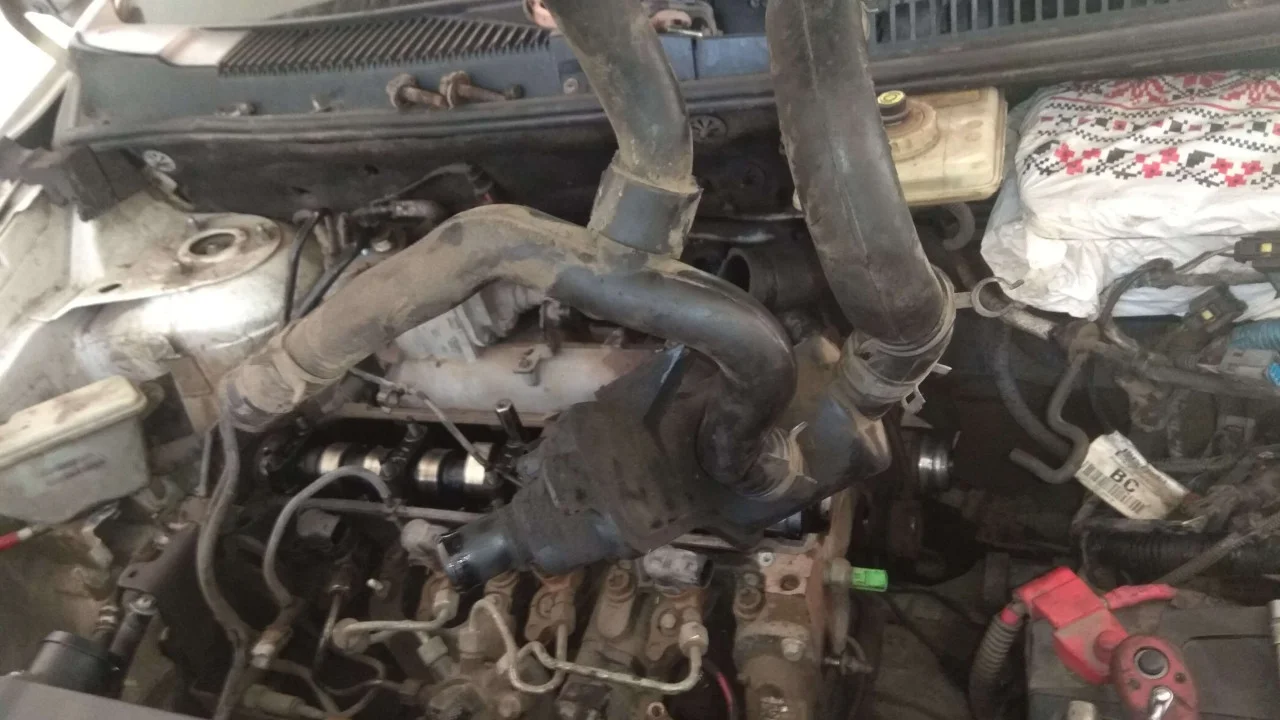

Сбоку двигателя снимаем патрубок картерных газов и ключом на 13 мм откручиваем маслоотделитель.

Вытаскиваем маслоотделитель с патрубками из подкапотного пространства.

Откручиваем топливную рампу. Снимаем шланги обратки топлива.

Снимаем шкив распредвала и откручиваем остальные бугеля. Снимаем распределительный вал с двигателя.

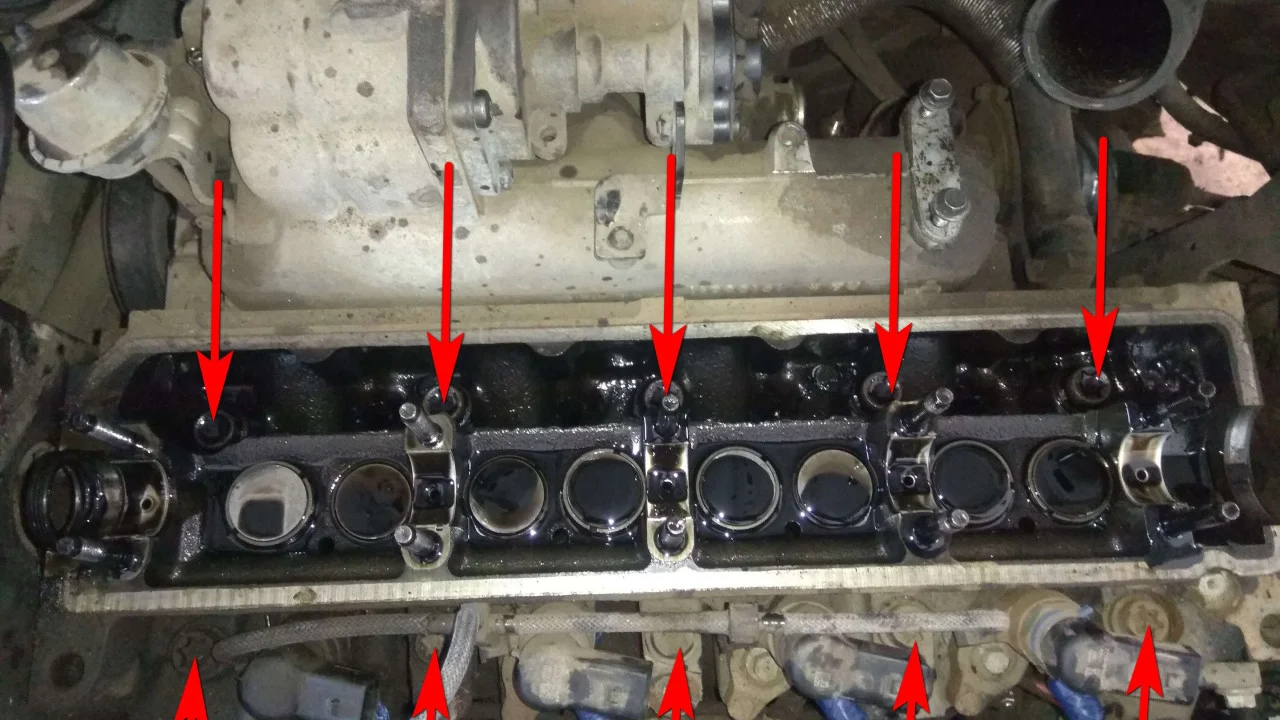

Битой torx T60 откручиваем болты крепления ГБЦ.

Откручиваем гайку верхнего крепления кронштейна ГУРа и выкручиваем шпильку из головки двигателя.

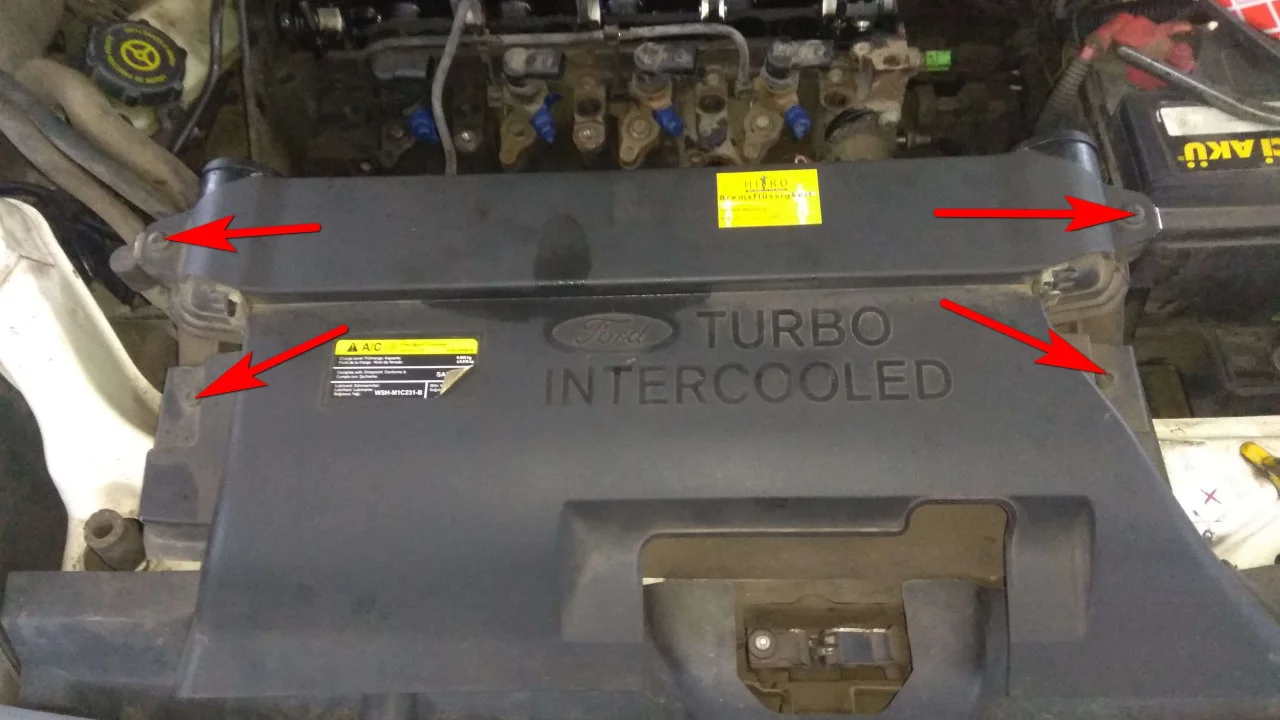

Всё, ГБЦ откручена и отключена, но для снятия её из двигателя нам необходимо еще снять интеркулер. Битой torx T20 откручиваем болты обозначенные стрелками.

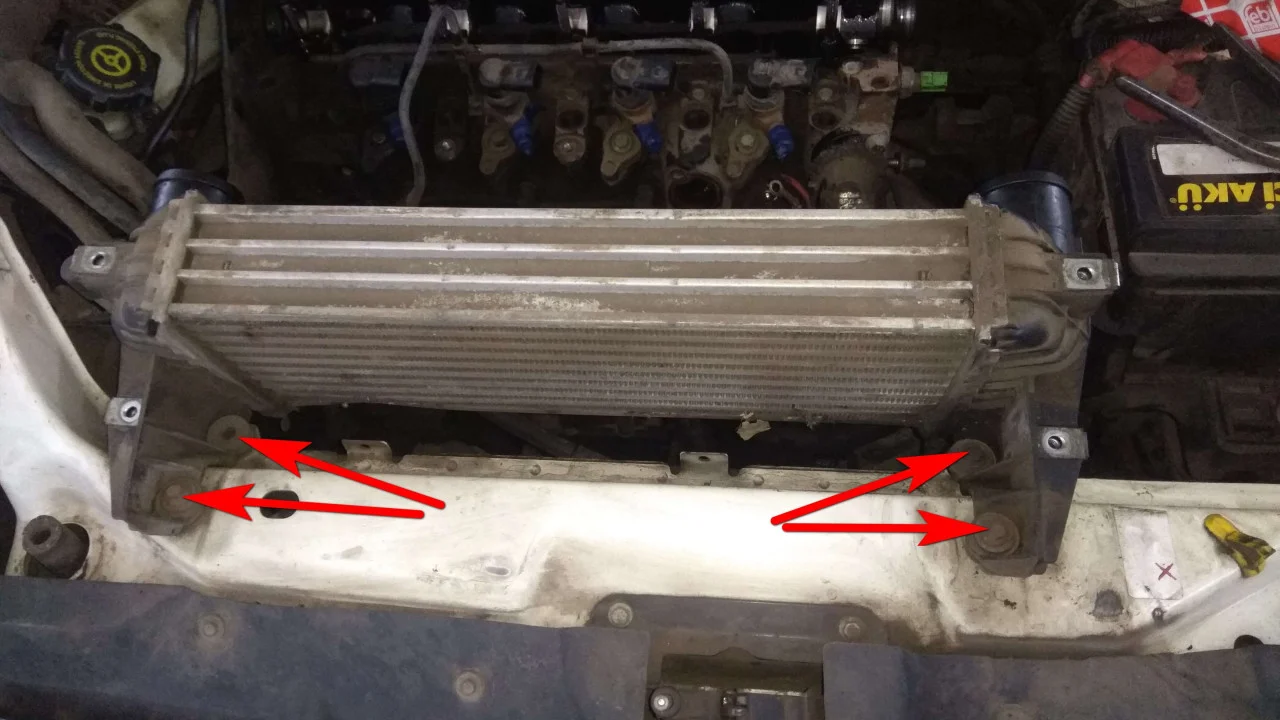

Сняли облицовку интеркулера и ключом на 10 мм откручиваем четыре крепежных болта и снимаем интеркулер с автомобиля.

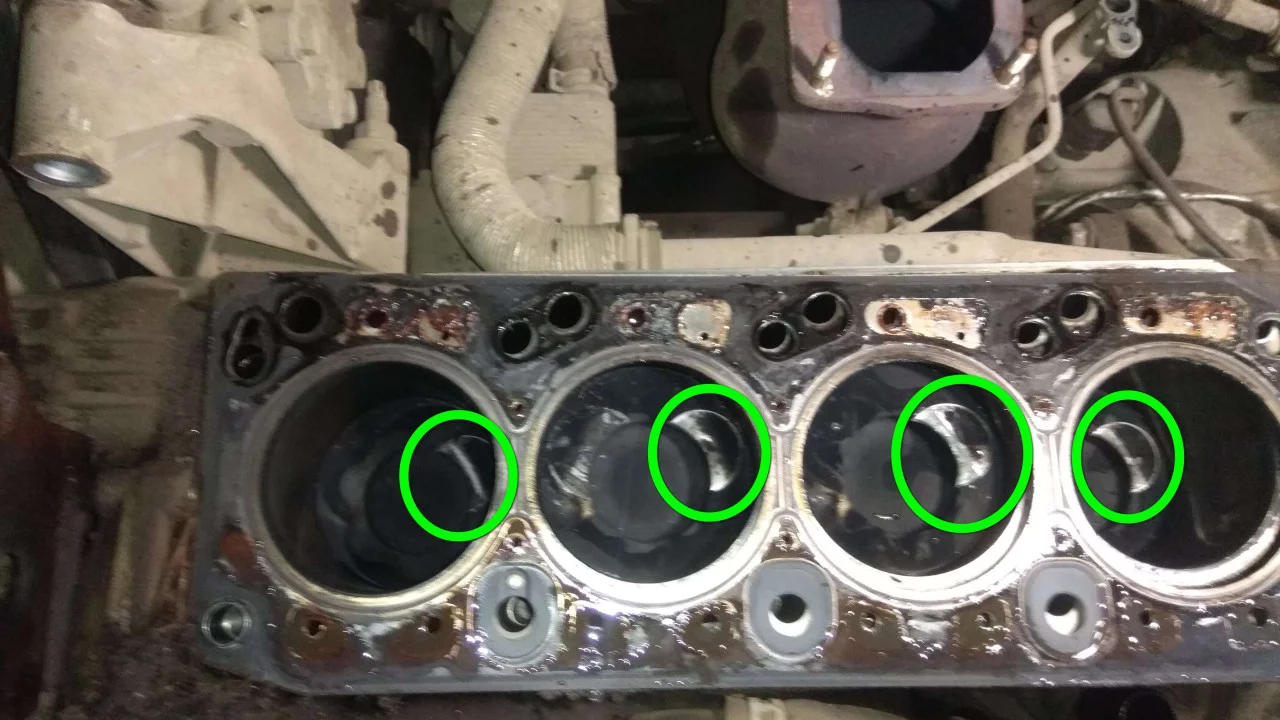

Снимаем ГБЦ и видим, что из-за удара клапанов по поршням, понадламывало внутренние части поршней.

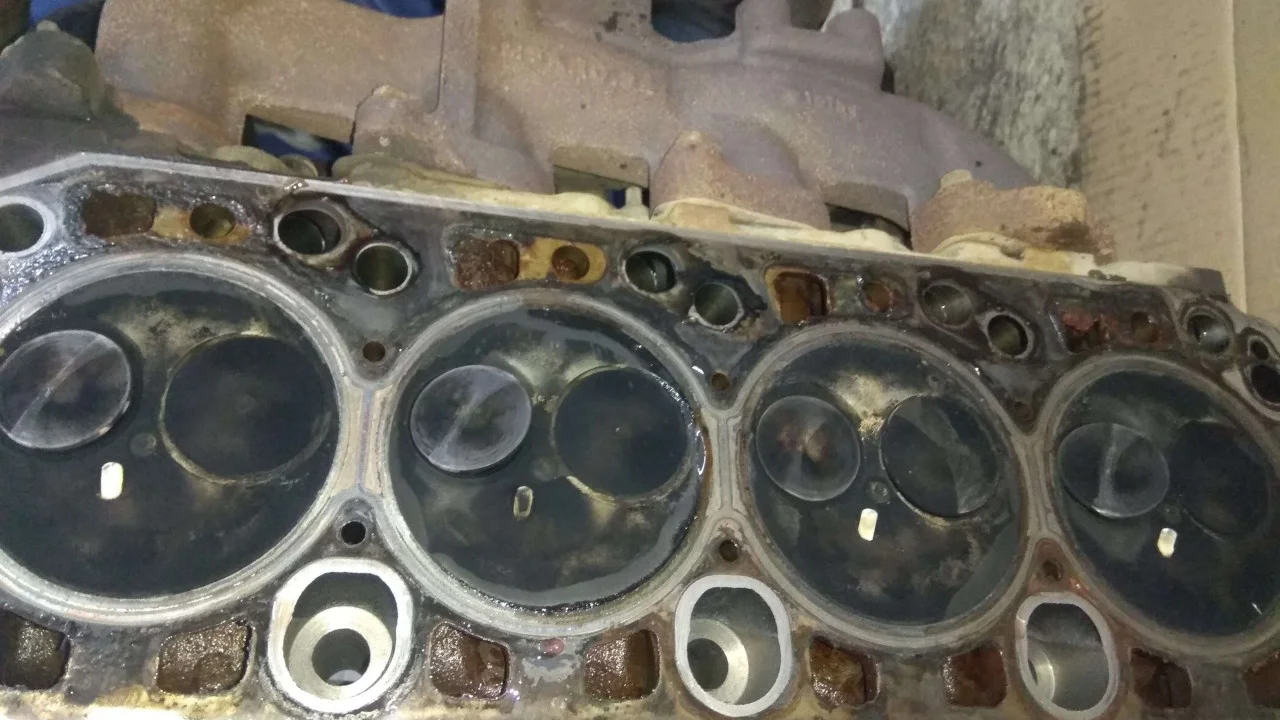

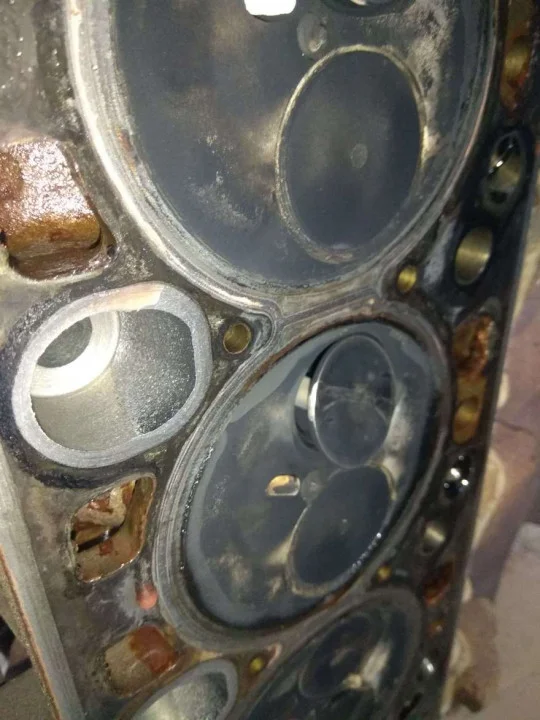

Также удары поршней видны и на ГБЦ, а точнее на клапанах. Некоторые клапана загнуло и они остались приоткрытыми. Далее необходимо делать ремонт ГБЦ и замену поршневой группы.
