Снятие ГБЦ Renault Kangoo II 1.5

Вот как выглядит теплообменник, который снимали для проверки. Потому что масло в систему охлаждения может попасть и через прогнивший теплообменник, а его снять для проверки гораздо проще чем ГБЦ.

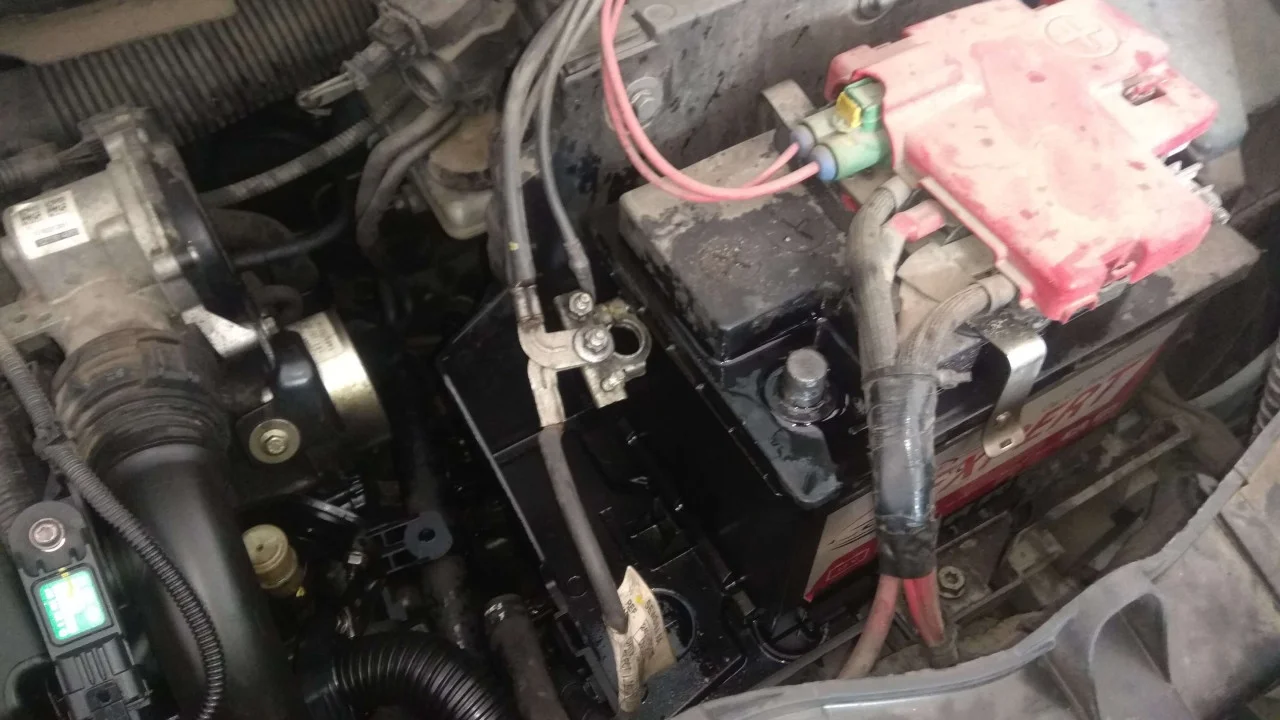

Перед началом разборки двигателя нам необходимо отсоединить минусовую клемму аккумулятора.

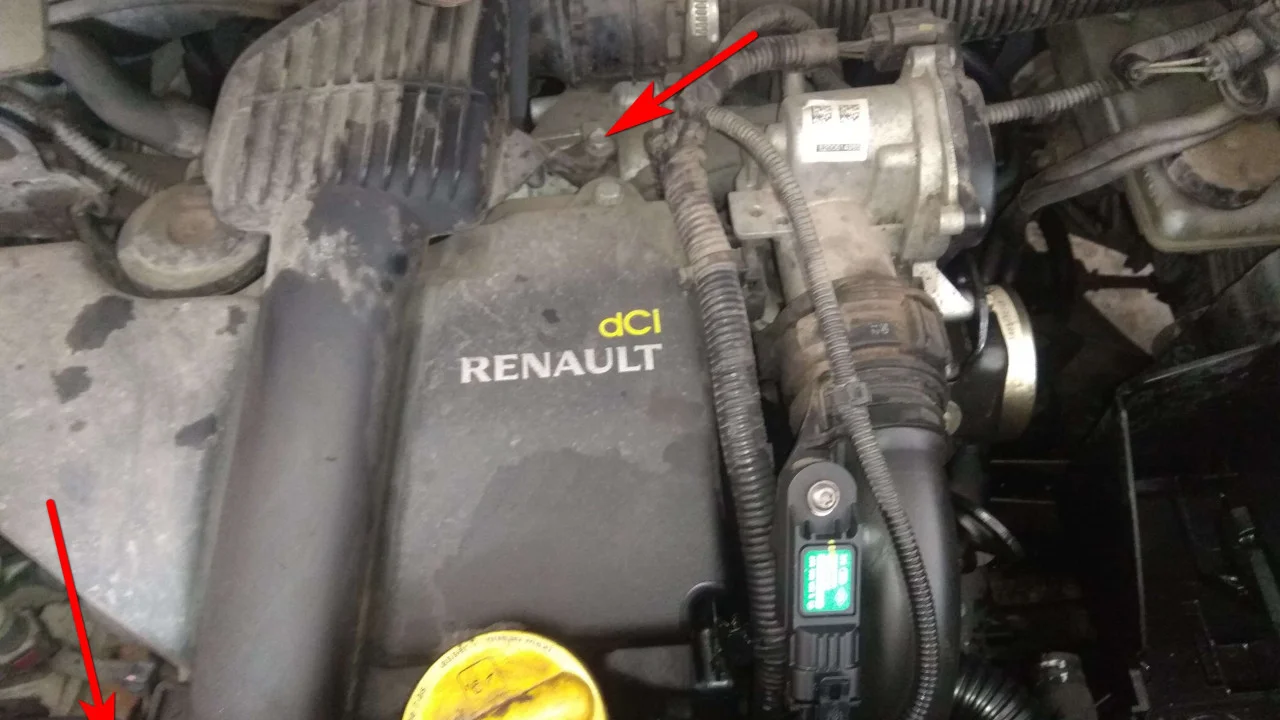

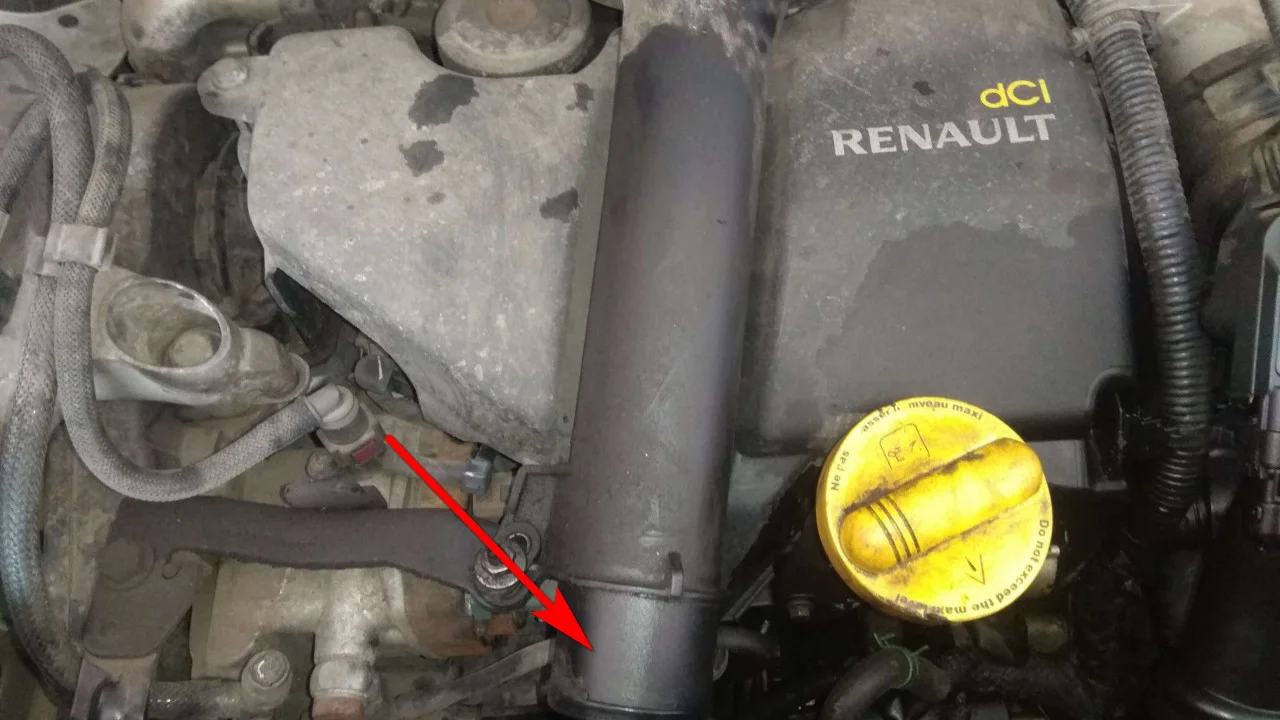

Ключом на 10 мм откручиваем два крепежа пластикового воздушного патрубка, идущего поверх двигателя.

Откручиваем хомут и отсоединяем от пластикового патрубка резиновый патрубок со стороны радиатора.

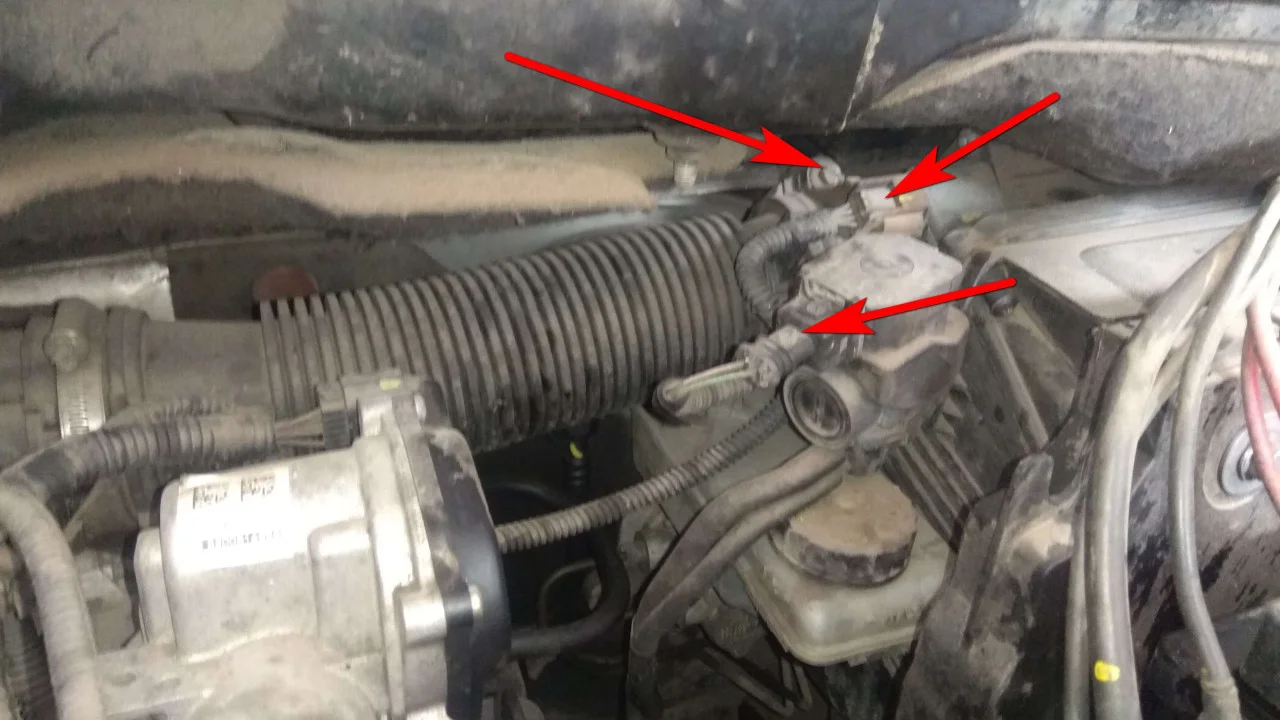

Откручиваем и снимаем второй патрубок от корпуса воздушного фильтра. Сразу же можем отключить электроразъемы возле корпуса. фильтра.

Спускаемся под автомобиль и отсоединяем эти же пластиковые патрубки от турбины. Ключом на 10 мм откручиваем крепеж одного патрубка. Для снятия второго патрубка необходимо отщелкнуть металлический фиксатор. Также сразу можем снять вакуумную шлангу с корректора турбины.

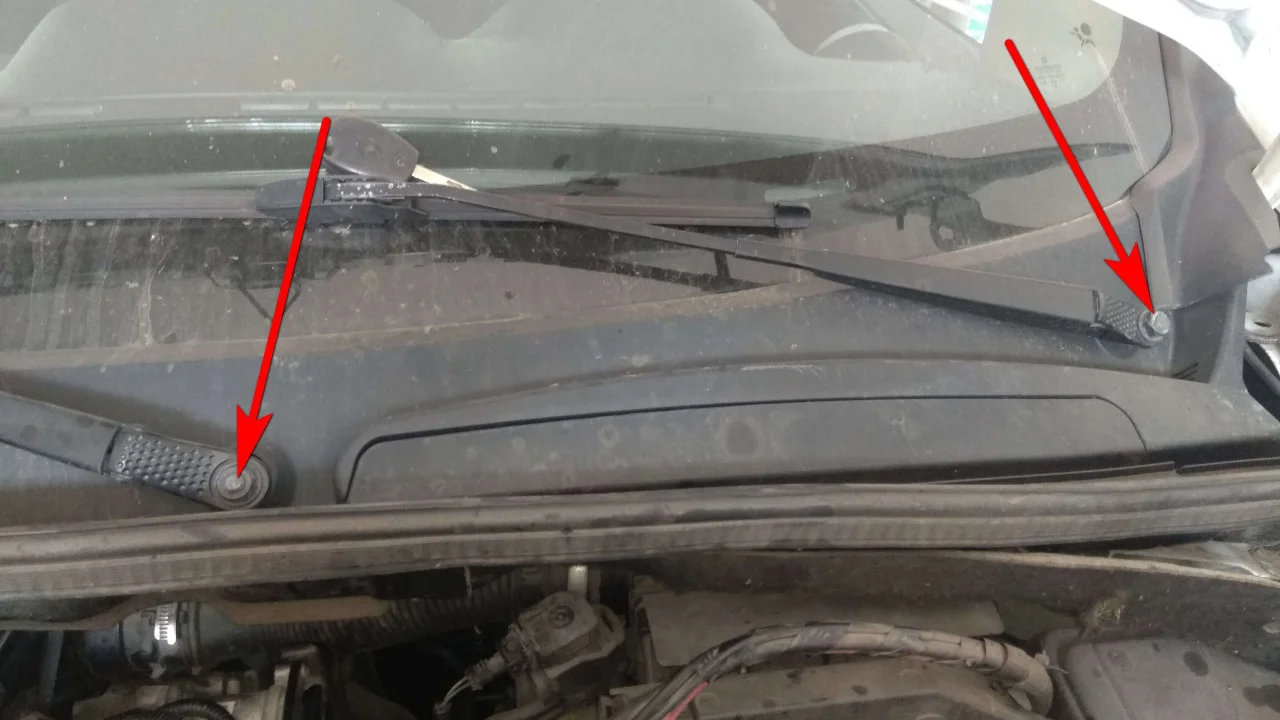

Но на данном автомобиле эти патрубки с двигателя просто так не снимаются. Для их снятия необходимо разобрать панель под лобовым стеклом. Ключом на 14 мм откручиваем 2 гайки крепления поводков дворников и снимаем их.

Ключом на 10 мм откручиваем 3 гайки крепления пластиковой панели (жабо).

Снимаем уплотнитель капота и снимаем пластиковую панель.

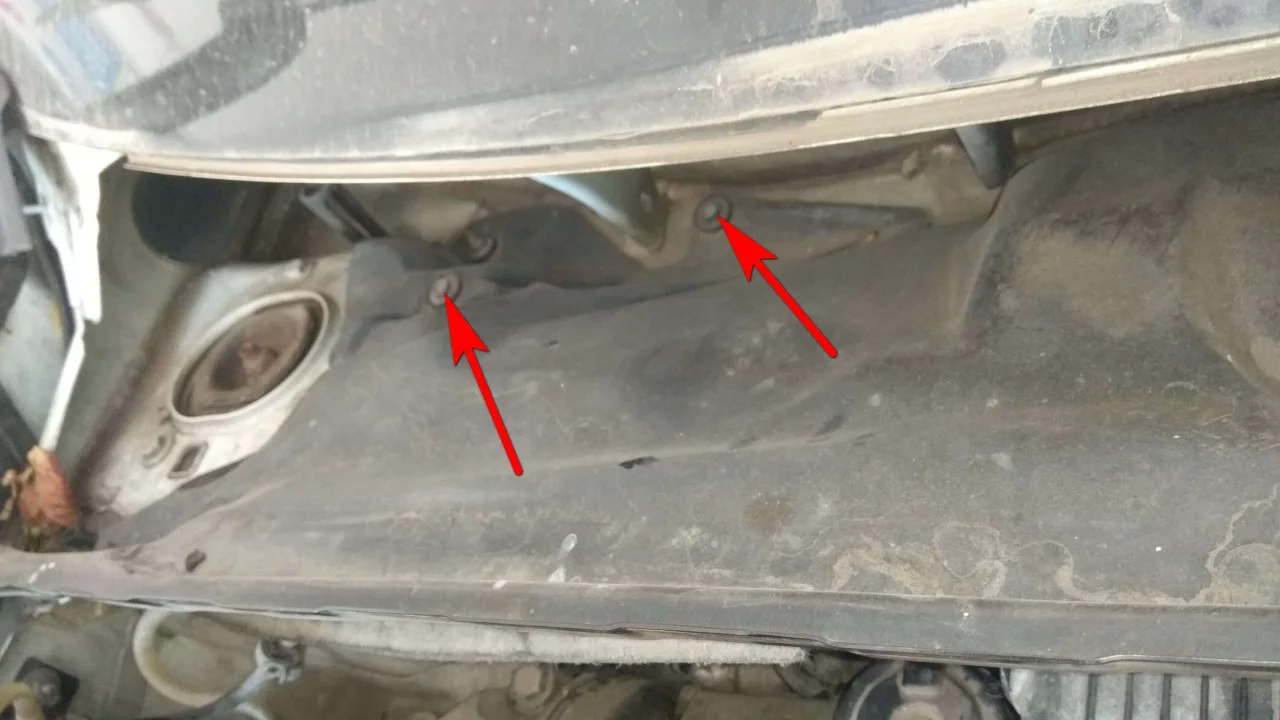

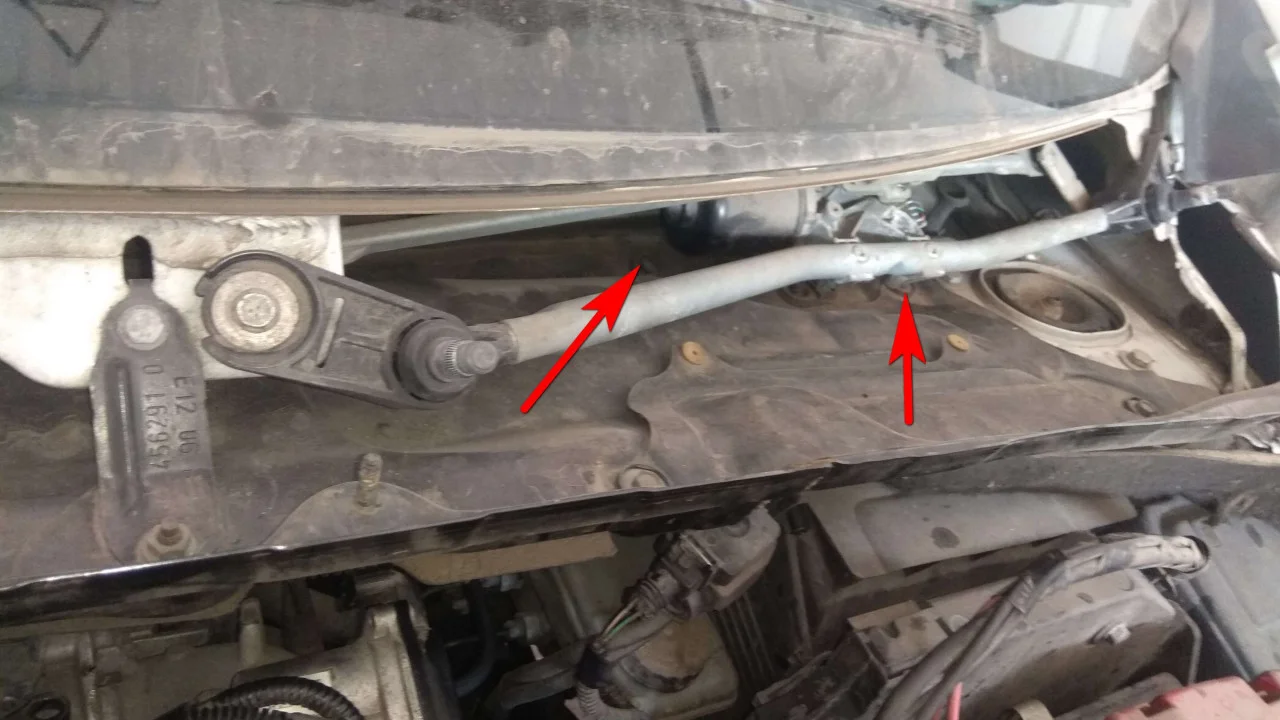

Ключом на 10 мм откручиваем два болта крепления металлической панели, возле правого стакана автомобиля.

Возле левого стакана необходимо открутить еще два таких же болта. Из за моторчика дворников болты можно открутить только с помощью рожково-накидного ключа.

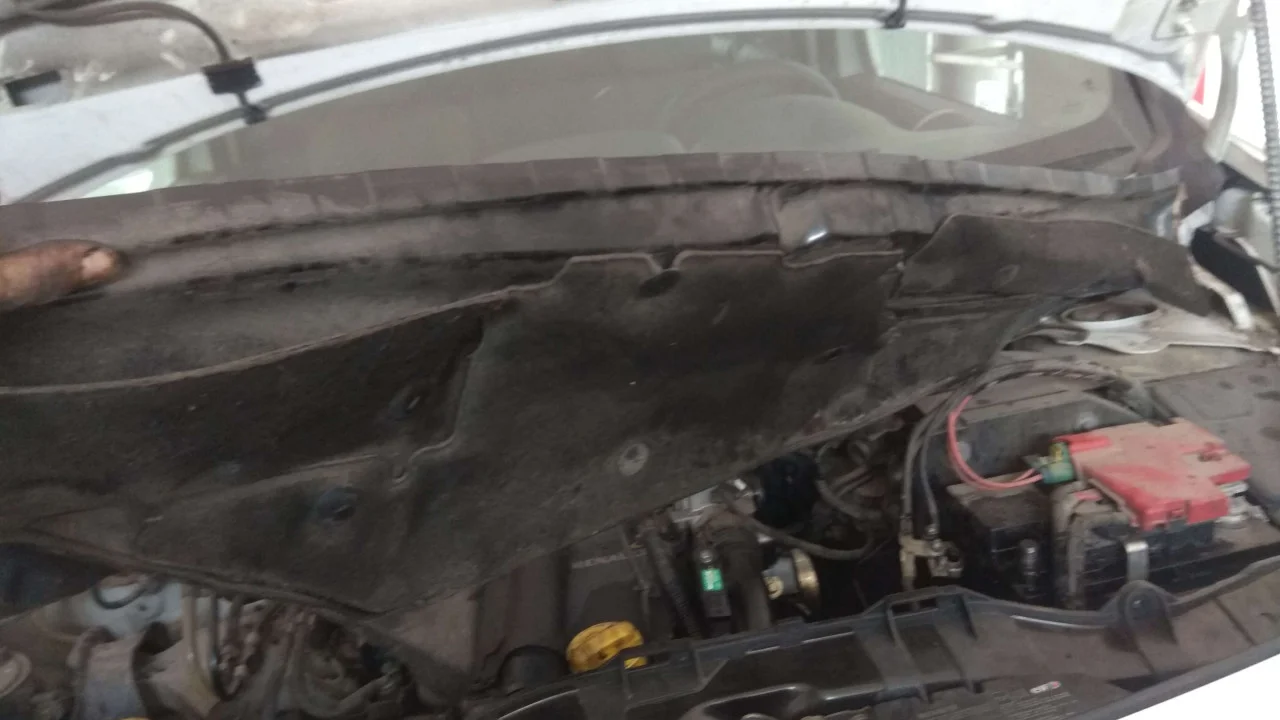

Вытаскиваем эту панель из подкапотного пространства, освобождая больше доступа к двигателю.

Теперь мы можем свободно убрать с двигателя воздушные патрубки, открученные ранее.

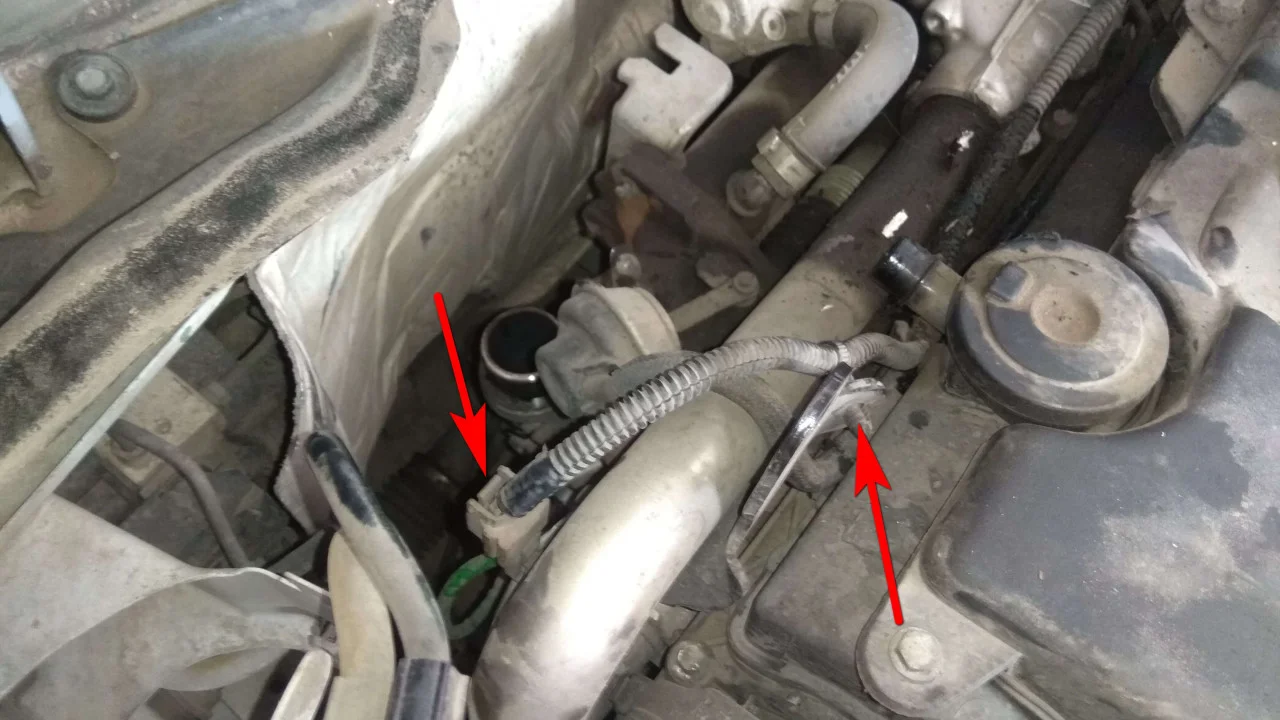

Далее нам необходимо отсоединить все провода, идущие сверху двигателя и убрать их в сторону.

Откручиваем два болта декоративной крышки (ключ на 10 мм) и отщелкиваем две защелки. Снимаем крышку с двигателя.

Откручиваем металлический хомут и снимаем воздушный патрубок с интеркулера, чтобы он не мешал нам разбирать двигатель.

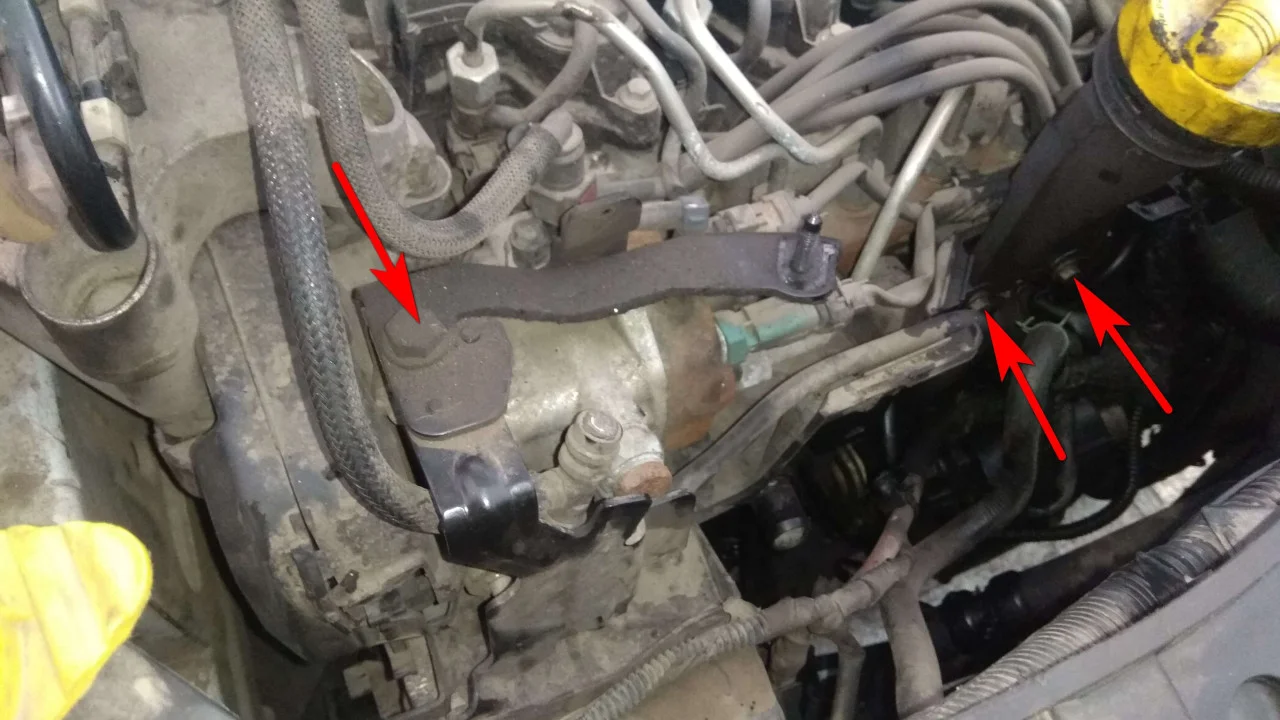

Ключом на 12 мм откручиваем и снимаем кронштейн над топливным насосом. Ключом на 10 мм откручиваем 2 болта крепления заливной горловины масла и отодвигаем горловину в сторону.

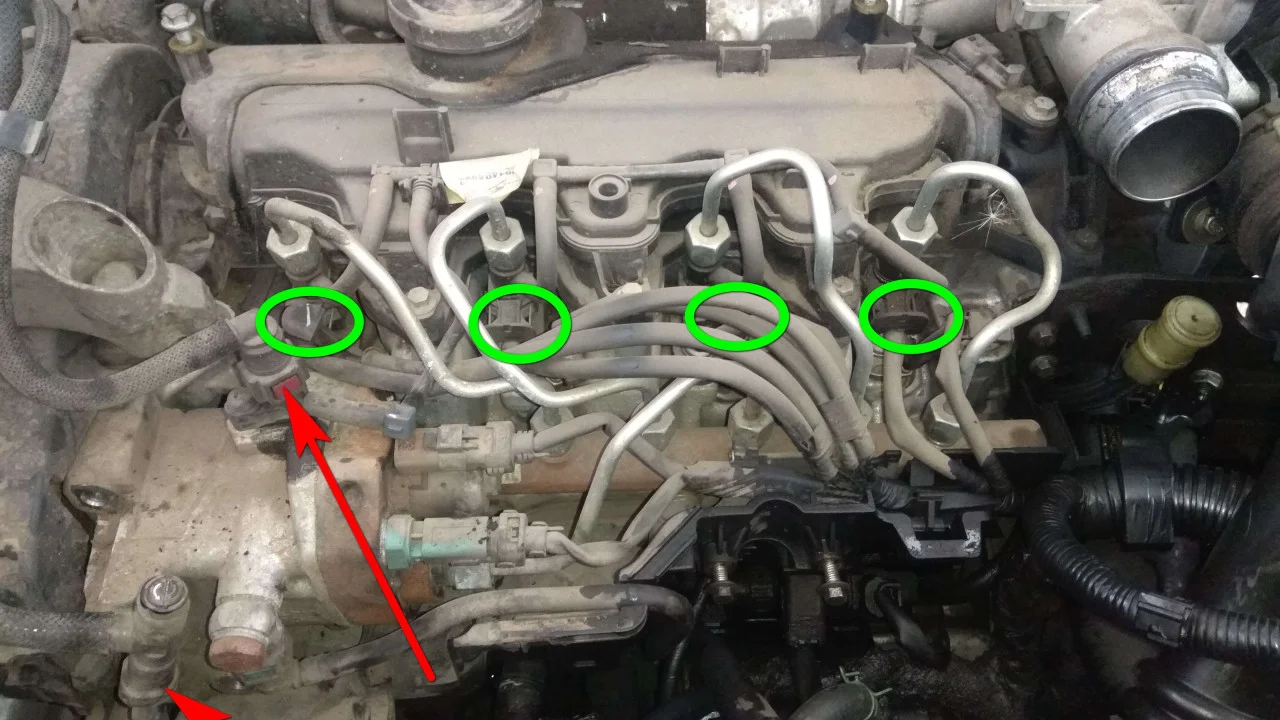

Отсоединяем от топливных форсунок электроразъемы. Снимаем провода со свечей накала. Убираем всю проводку в сторону. Отключаем топливные трубки от топливного насоса.

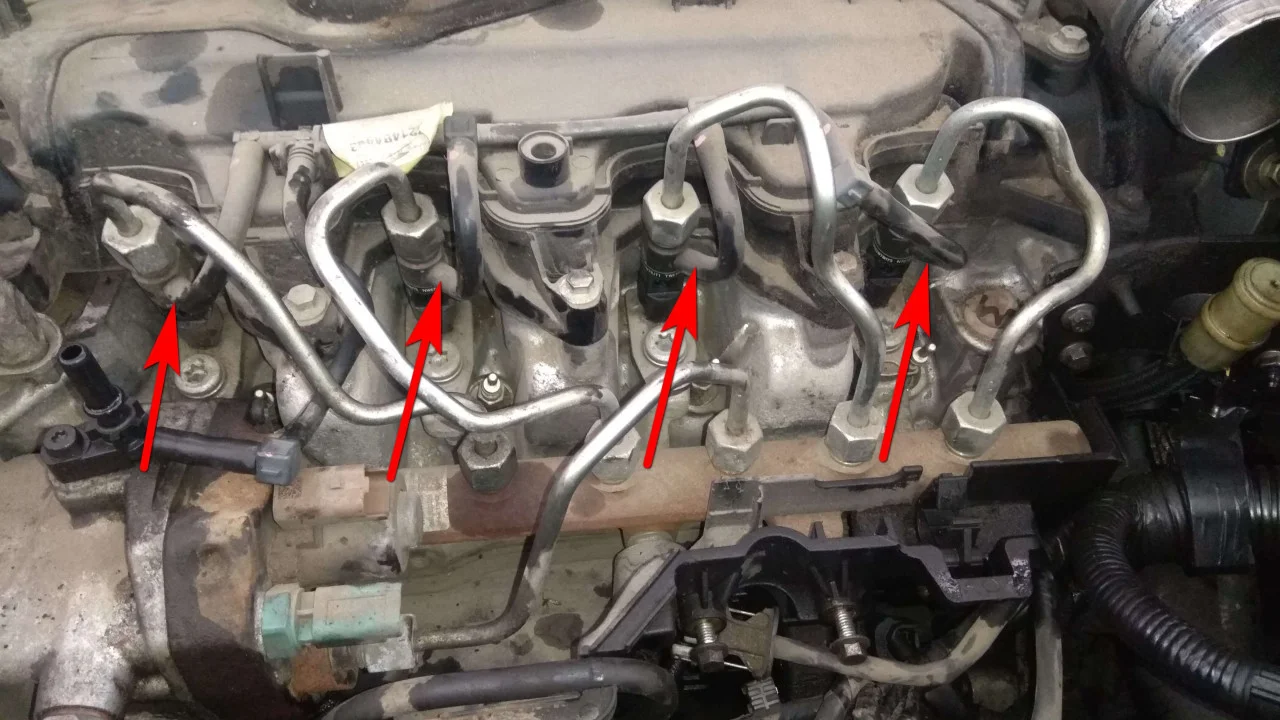

Отсоединяем от топливных форсунок шланги обратки.

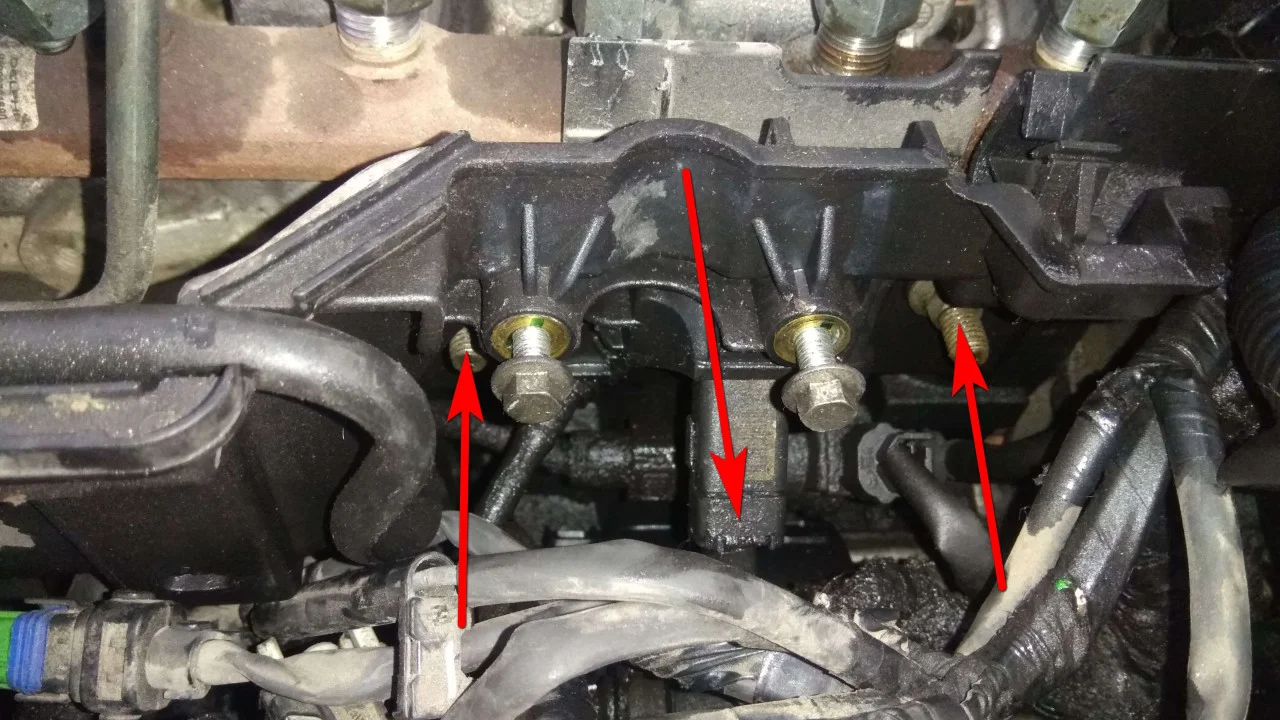

Отсоединяем электроразъем от датчика давления топлива, на топливной рампе. Ключом на 13 мм откручиваем 2 гайки крепления пластмассовой защиты и снимаем её.

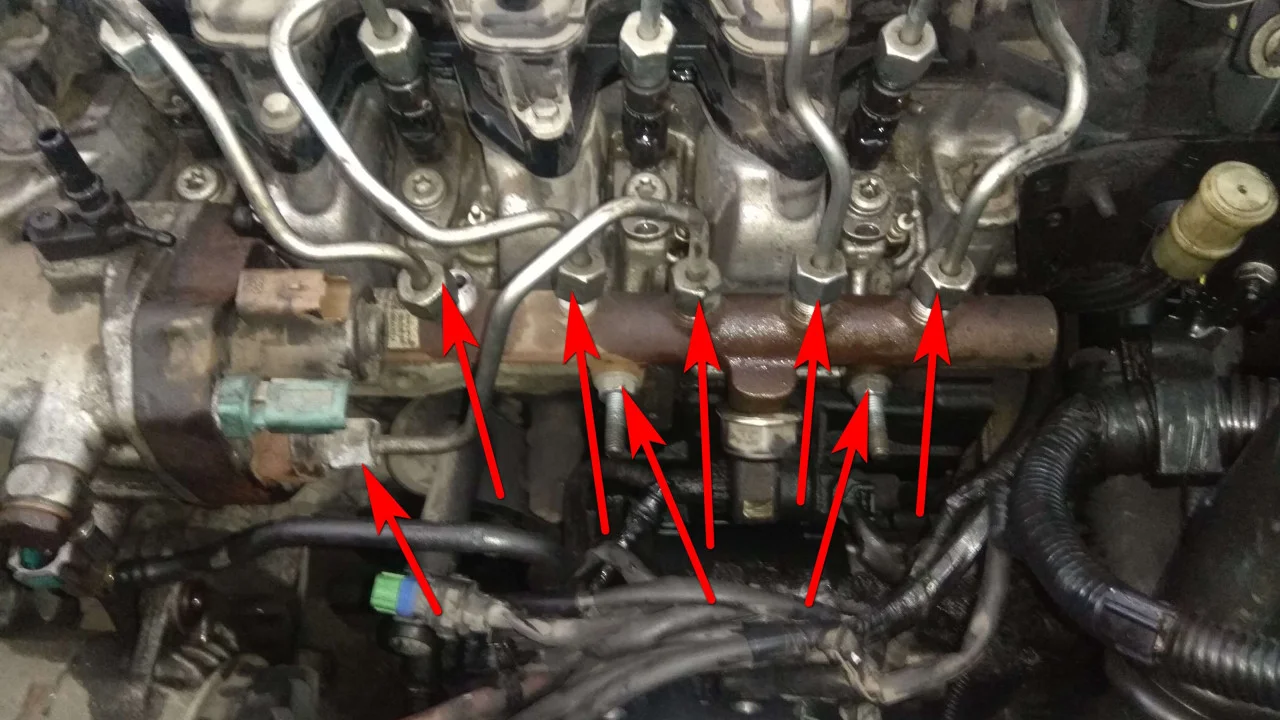

Рожковым ключом на 17 мм откручиваем все топливные трубки от топливной рампы. Ключом на 13 мм откручиваем крепление самой рампы и снимаем её с двигателя.

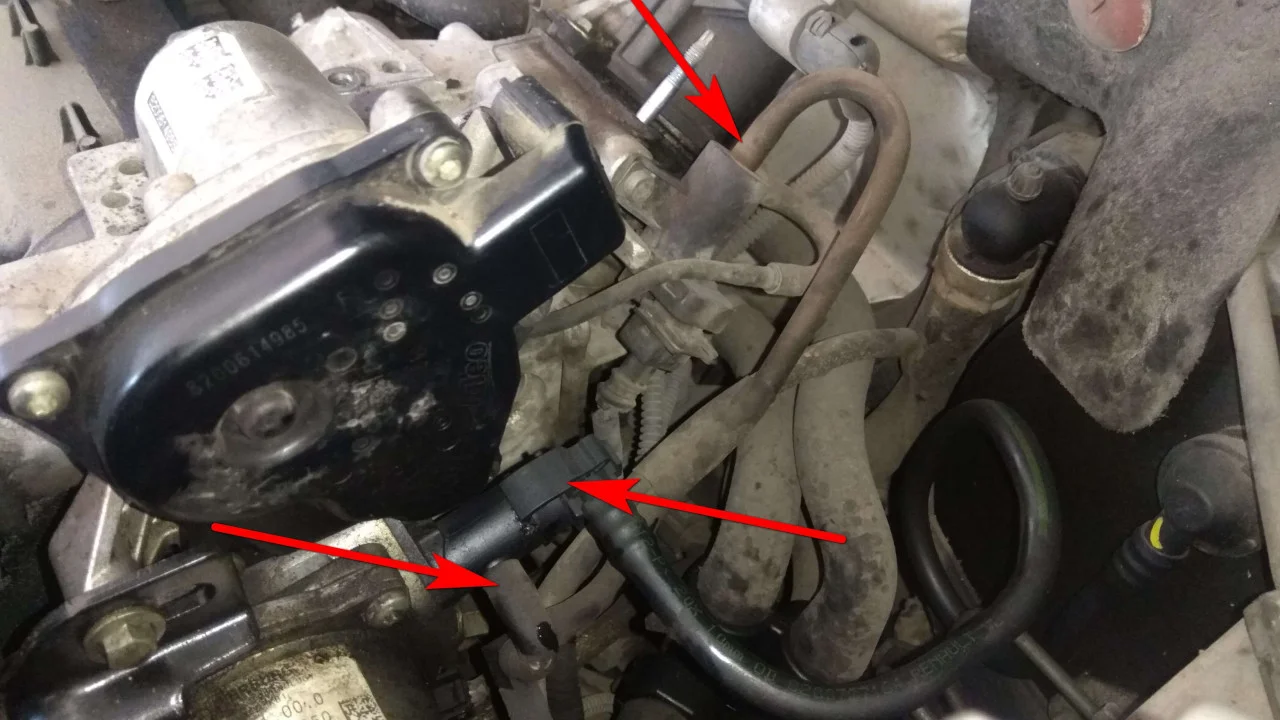

Сбоку двигателя, со стороны АКБ, отсоединяем от ГБЦ патрубки системы охлаждения.

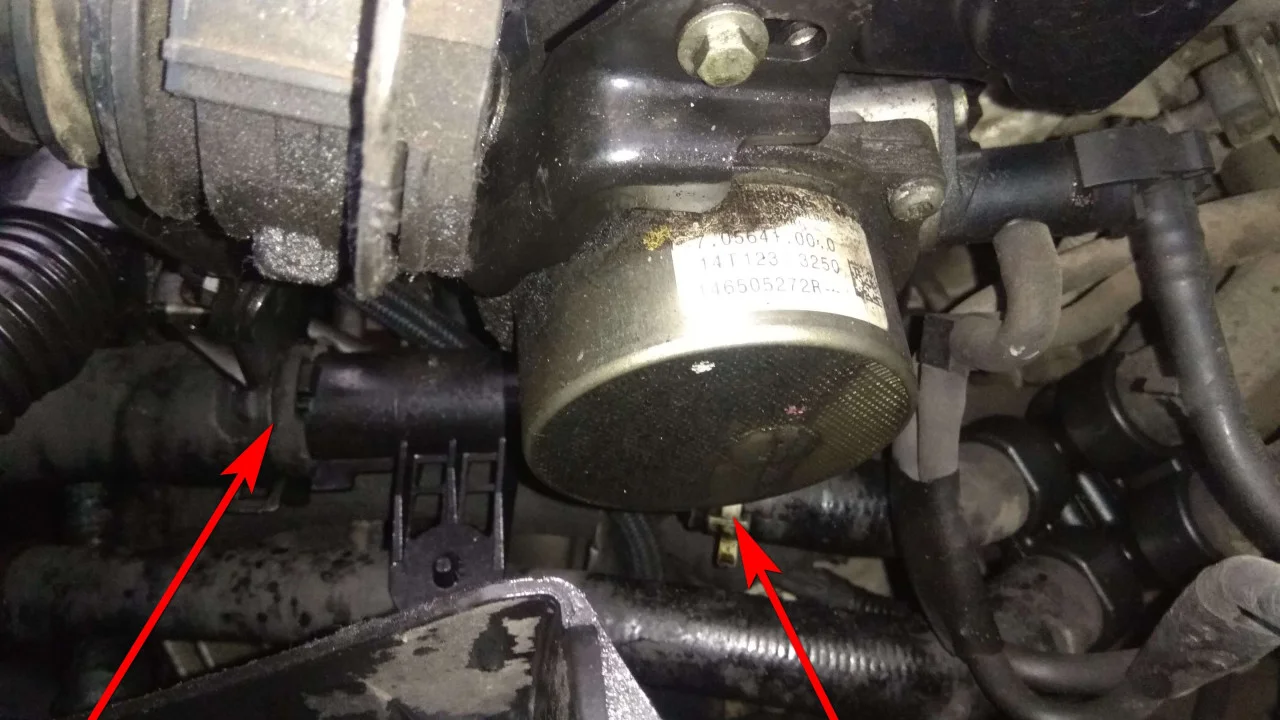

Там же отсоединяем вакуумные шланги, обозначенные на фото стрелками.

За впускным коллектором отсоединяем еще два патрубка системы охлаждения. И отключаем еще два электроразъема. Отодвигаем провода и шланги в сторону.

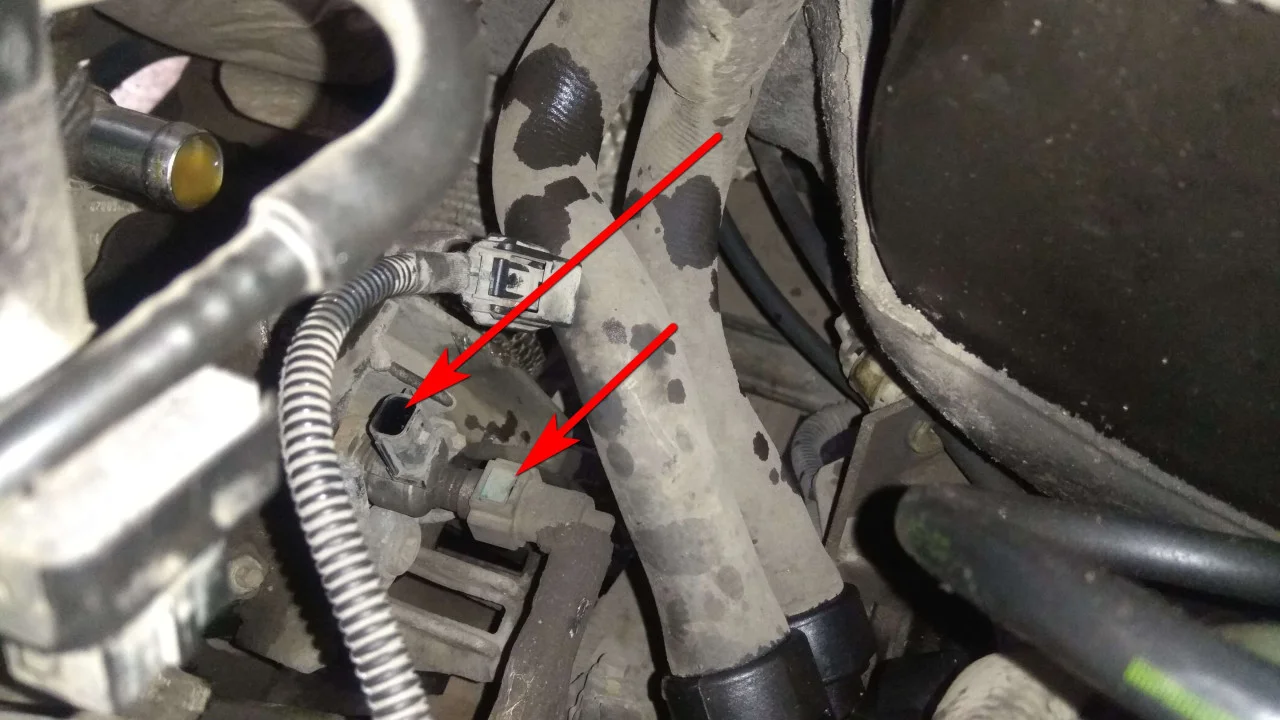

Под снятыми шлангами охлаждения находятся еще разъемы, которые также необходимо отключить.

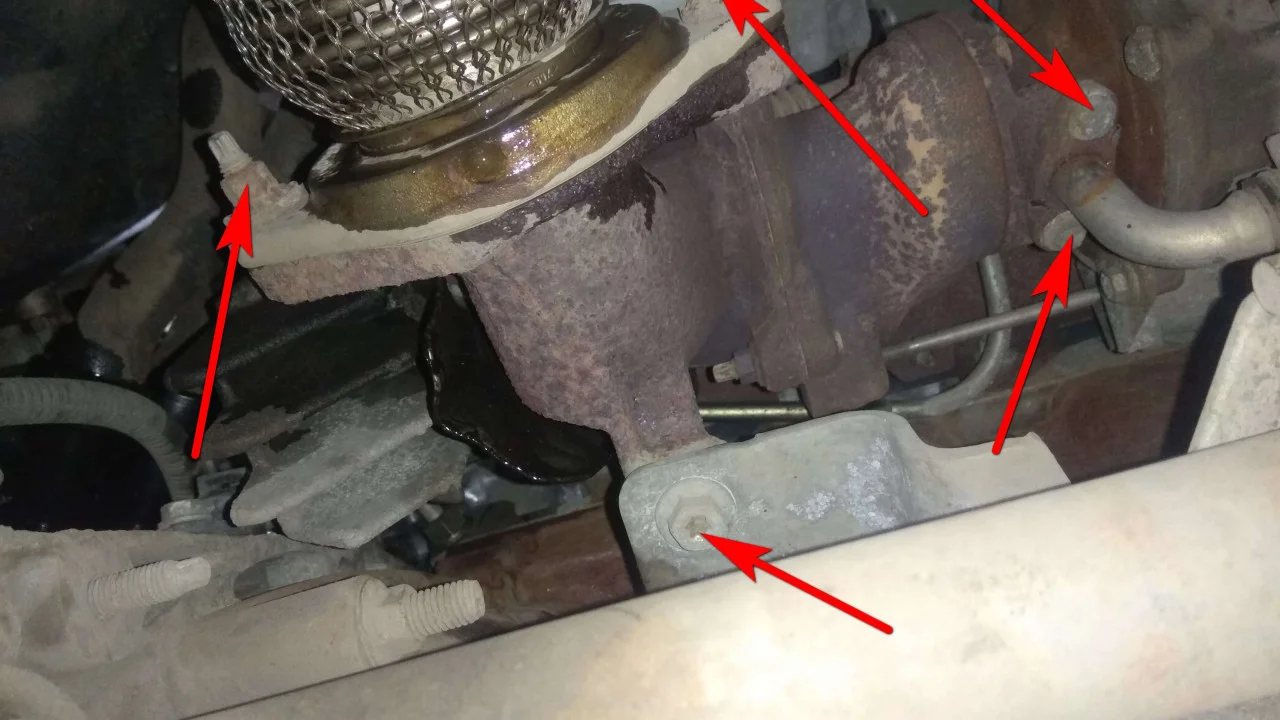

Снова спускаемся под автомобиль и отключаем приемную трубу от турбины. Также откручиваем кронштейн поддержки и слив масла с турбины. Используем для этого ключи на 10 мм и 13 мм.

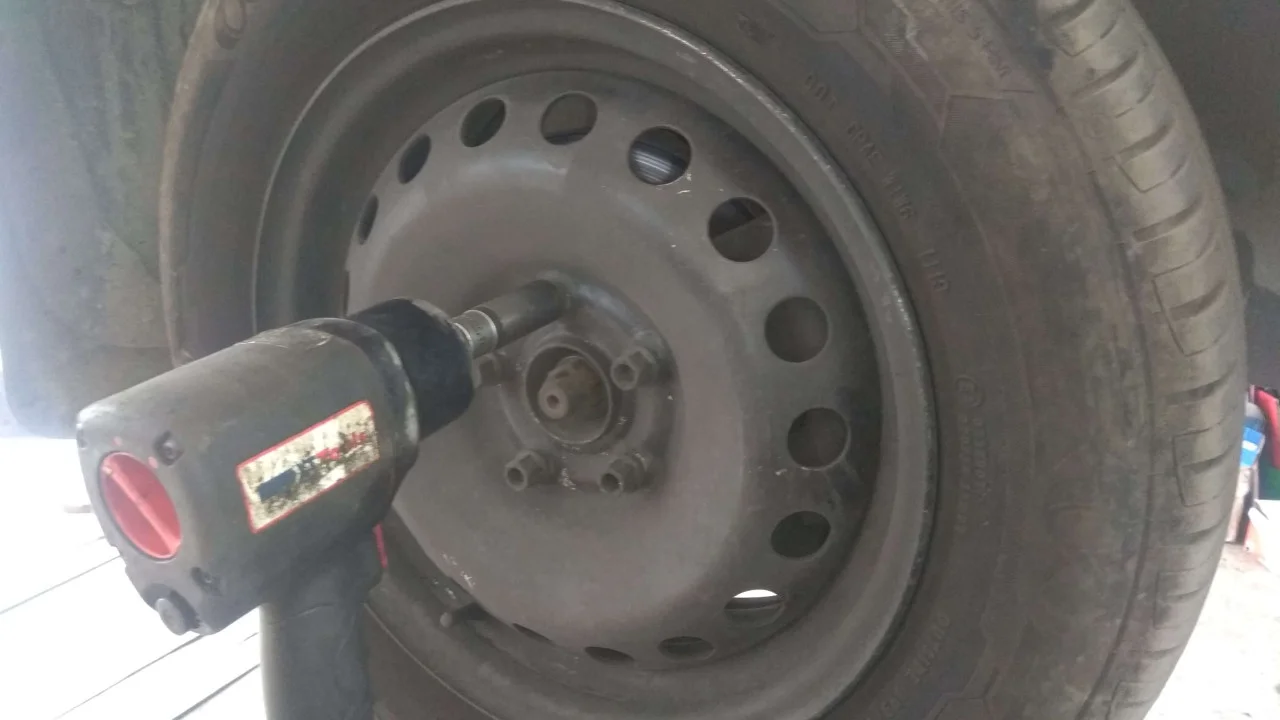

Далее мы будем разбирать газораспределительный механизм. Для доступа к нему снизу необходимо снять правое колесо. Используем колесный ключ или головку на 17 мм.

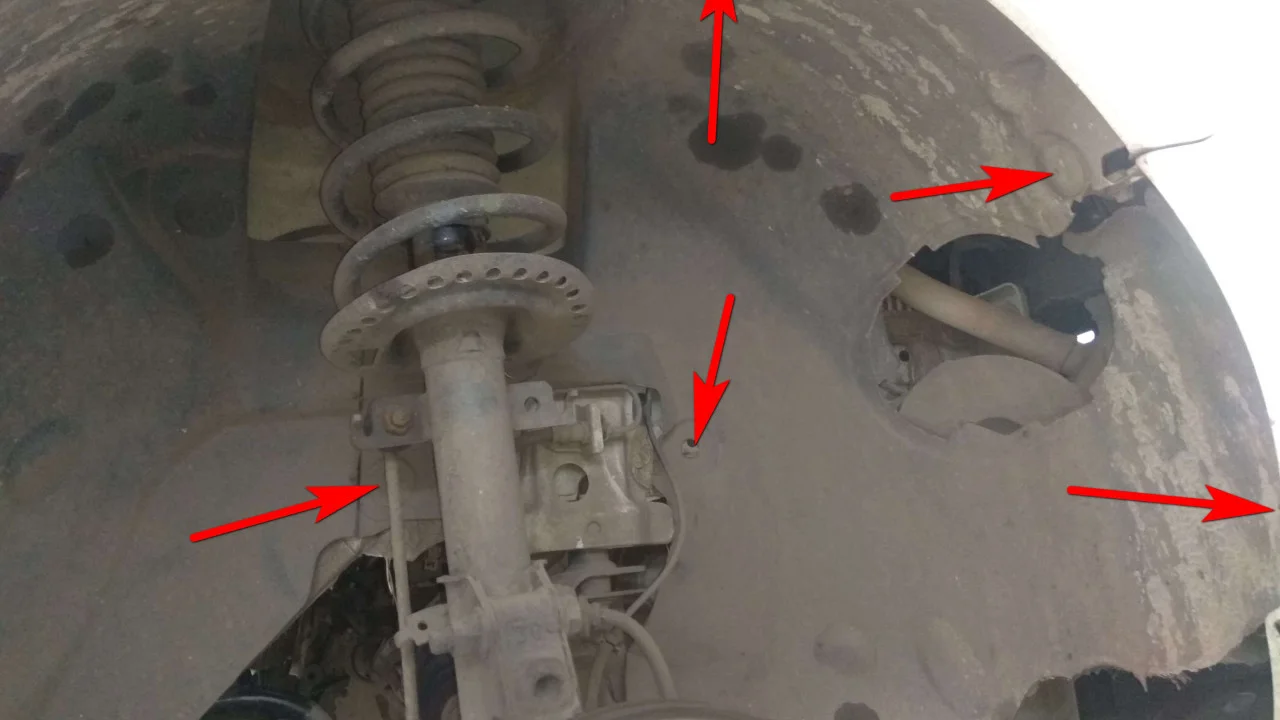

С помощью съемника для пистонов и ключа torx T20 снимаем крепеж передней части подкрылка и убираем подкрылок в сторону.

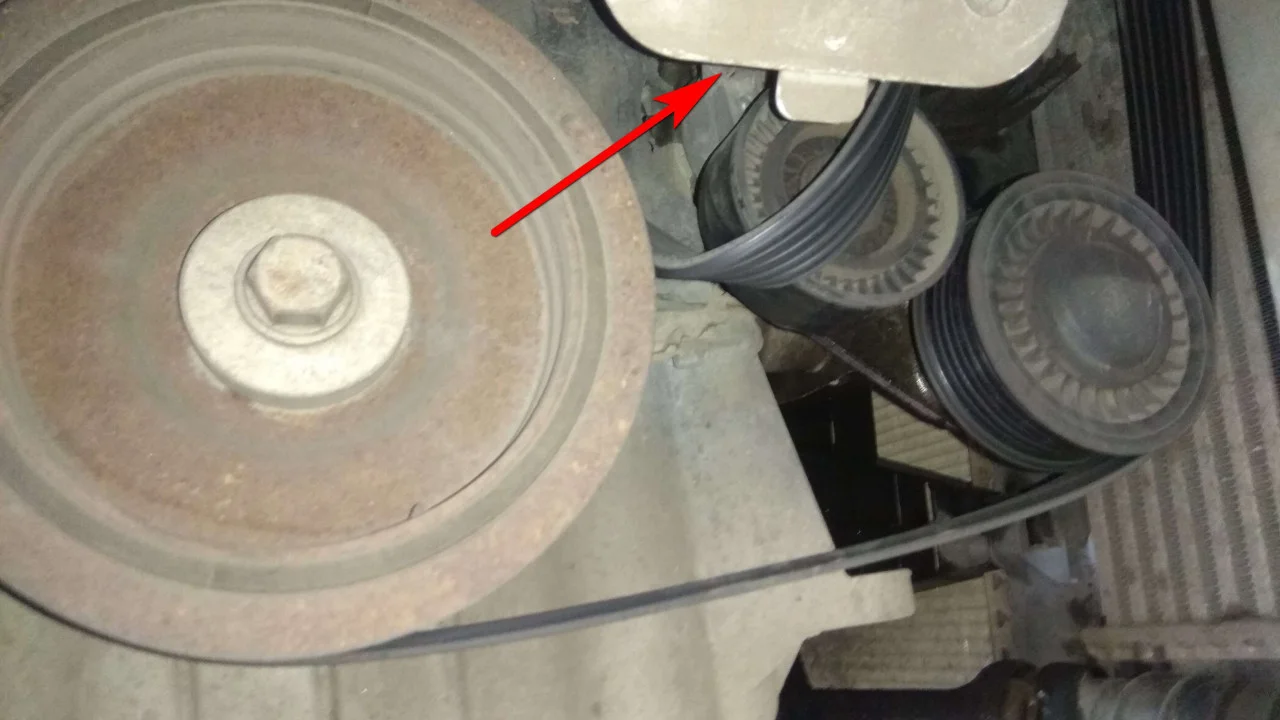

Теперь нам необходимо снять приводной ремень. Г-образным ключом на 16 мм поворачиваем натяжной ролик и снимаем ремень с двигателя.

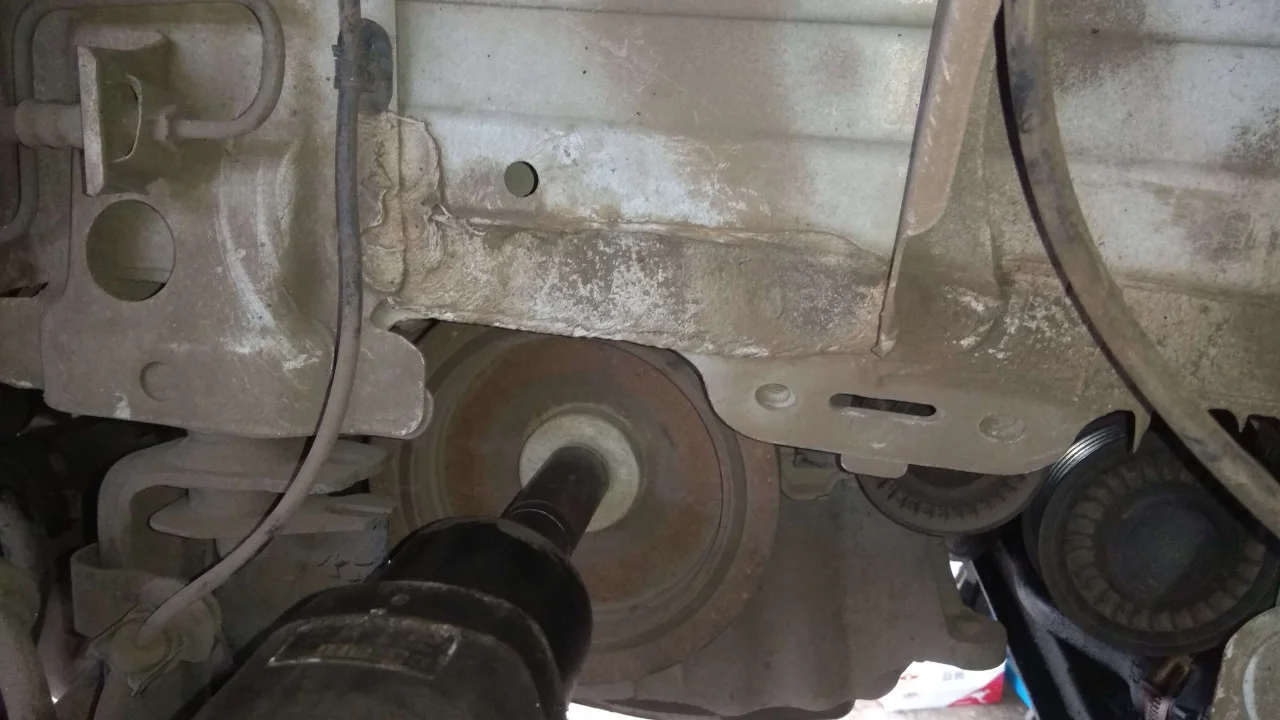

С помощью гайковерта и головки на 19 мм откручиваем болт коленвала. Шкив коленвала убираем в сторону.

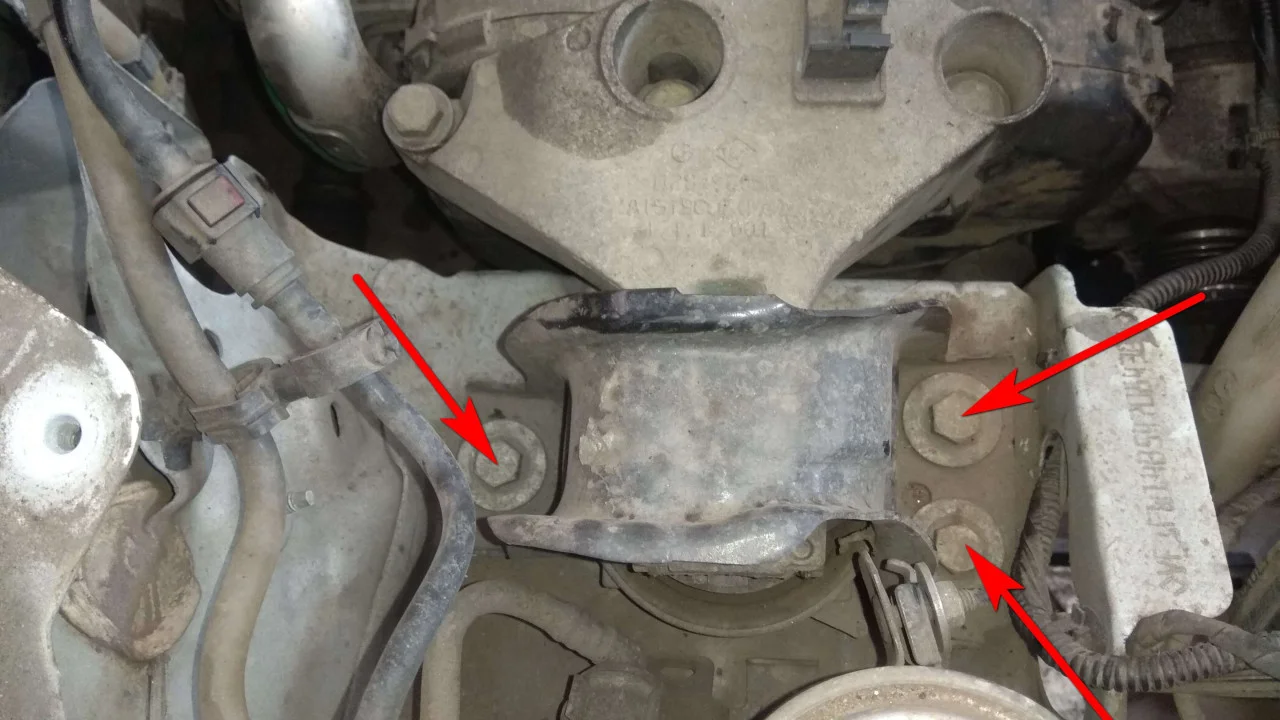

Ключом на 16 мм откручиваем 3 болта крепления подушки двигателя к кузову автомобиля.

Снизу под двигатель подставляем подпорку или домкрат и откручиваем подушку двигателя от кронштейна двигателя.

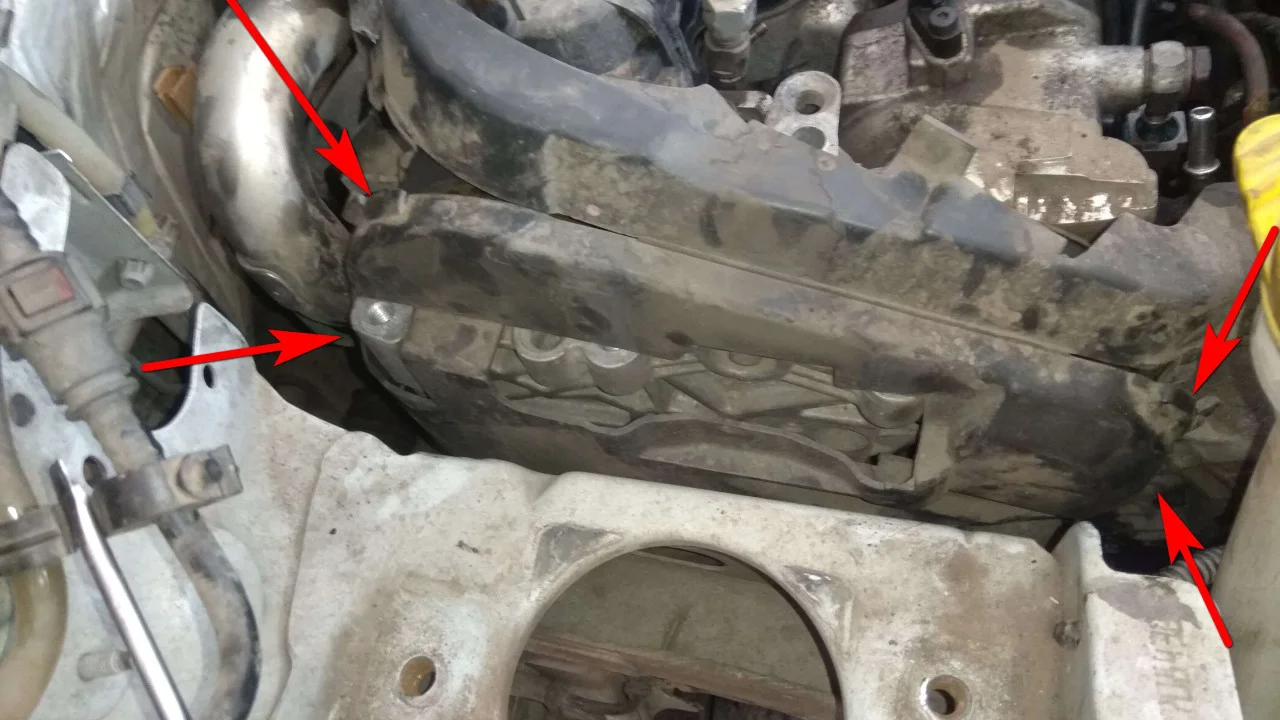

Сняли подушку и снимаем верхний защитный кожух ремня ГРМ. Защелки кожуха обозначены на фото.

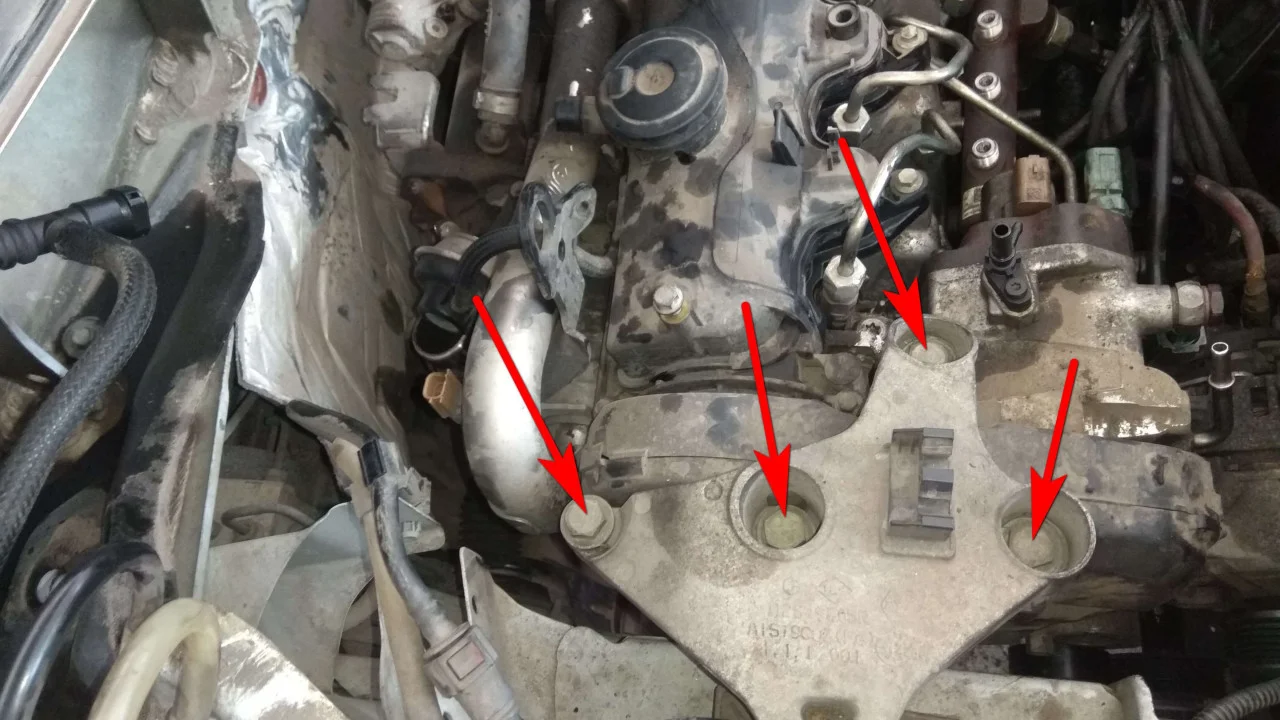

Ключом на 10 мм откручиваем болты крепления кронштейна двигателя. К некоторым болтам удобно подлазить с помощью Г-образного накидного ключа.

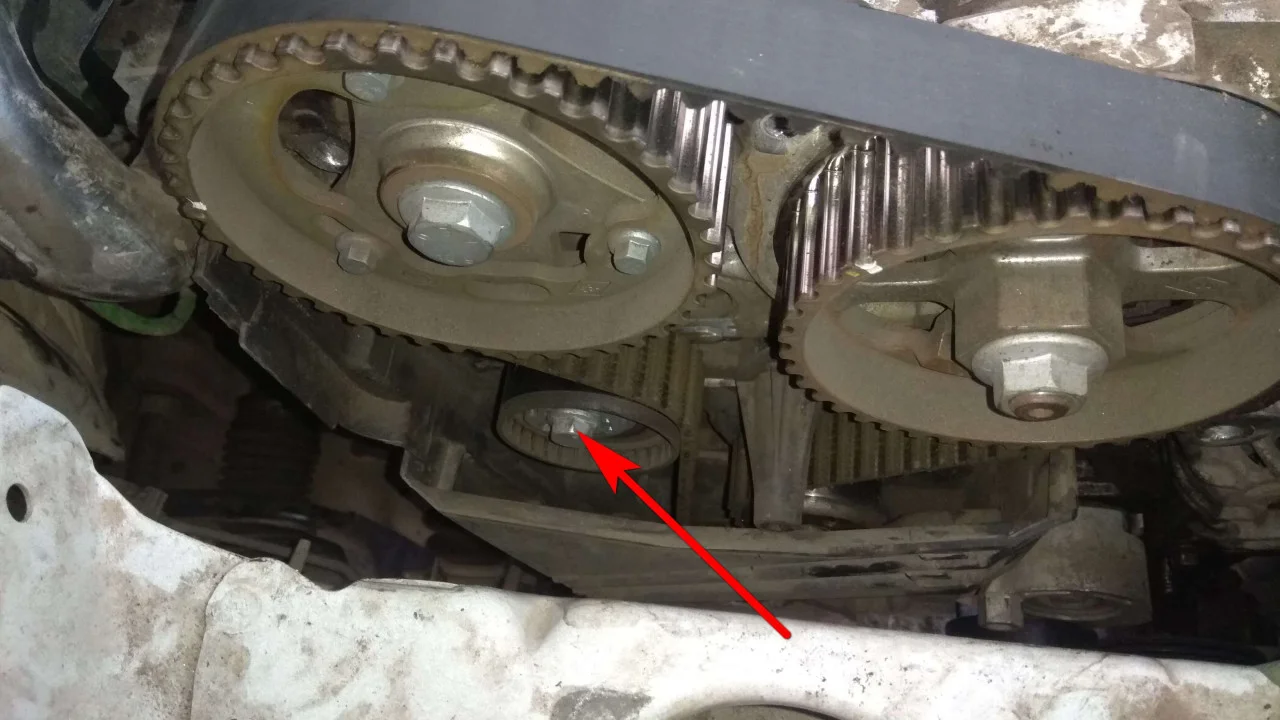

Сняли кронштейн и открылся доступ к ремню и ролику ГРМ. Рекомендуем перед снятием ремня установить свои метки на ремне и звёздах. Ключом на 13 мм откручиваем натяжной ролик и снимаем зубчатый ремень.

Отсоединяем от топливного насоса шланг обратки и откручиваем болты крепления насоса к ГБЦ. Болты имеют грани под ключ на 12 мм.

Ключом на 10 мм откручиваем две гайки патрубка дроссельной заслонки. И этим же ключом откручиваем болты крепления клапанной крышки.

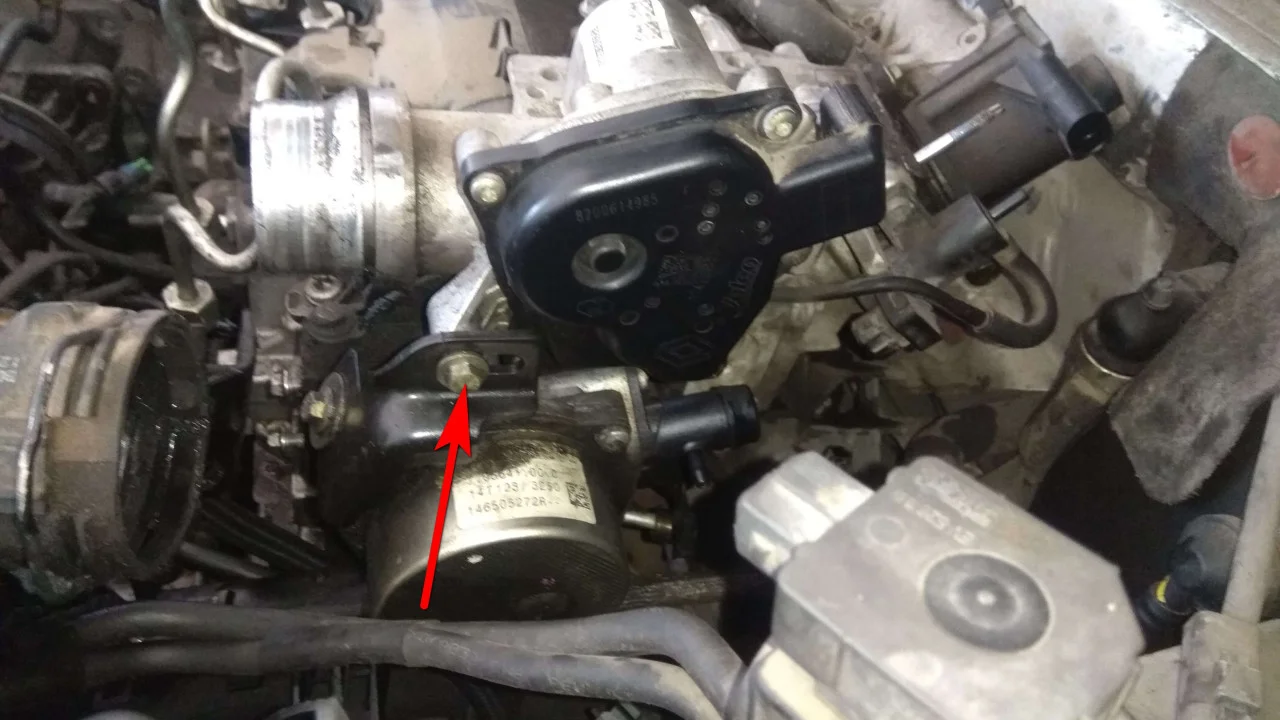

И еще один болт, под ключ на 10 мм, поддержки дросселя необходимо выкрутить с торца ГБЦ.

Снимаем дроссельную заслонку и снимаем клапанную крышку. Ключом torx E16 откручиваем болты крепления ГБЦ.

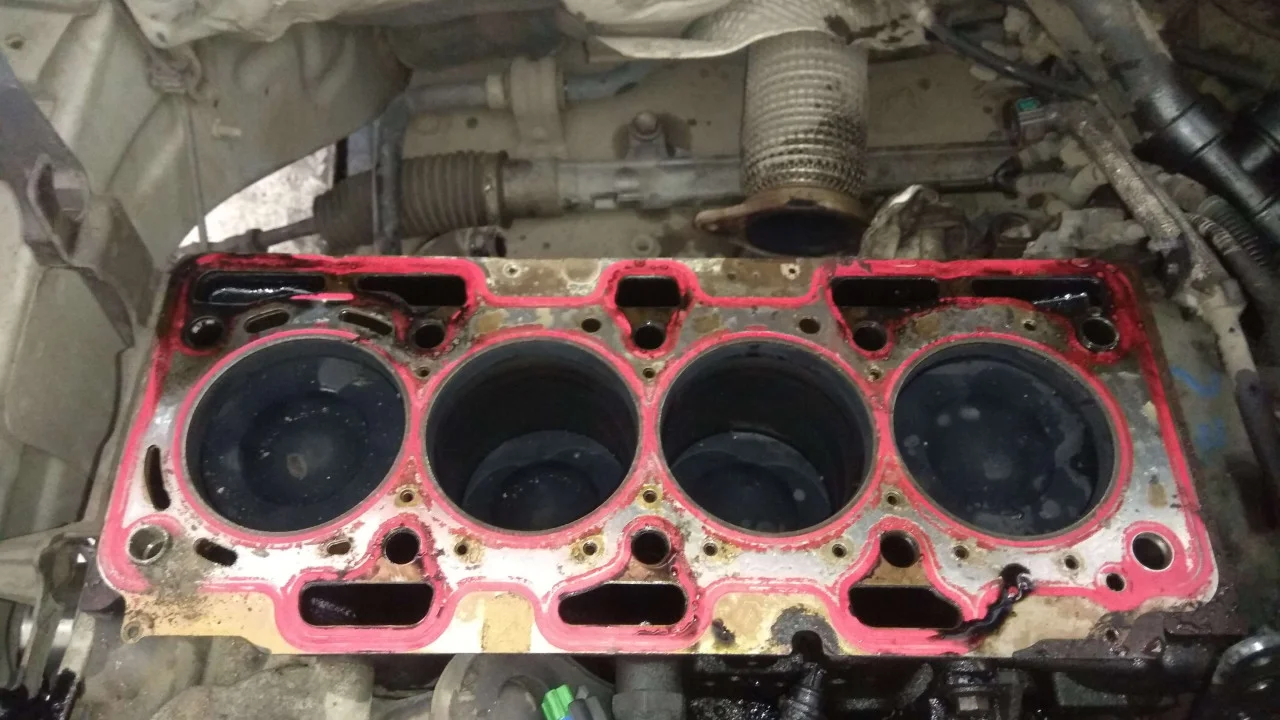

Снимаем головку с двигателя, подстелив под нее бумагу или тряпки, так как из неё будут вытекать остатки масла.

Внимательно осматриваем ГБЦ, блок и прокладку, пытаясь понять причину неисправности.
