Снятие и установка клапанной крышки на моторе 1.9 л TDI BKC

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:

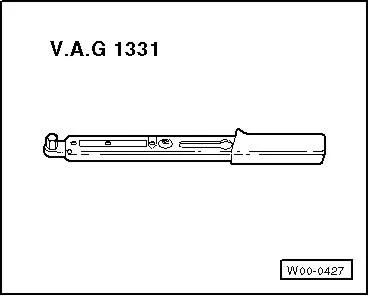

• Динамометрический ключ V.A.G 1331;
• Герметик AMV 174 004 01.

Процес снятия

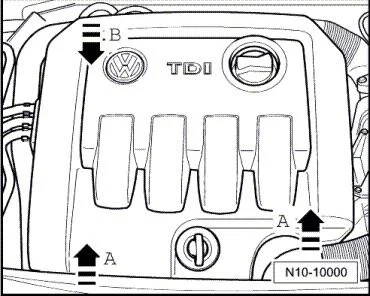

• Снять кожух двигателя, потянув его рывком сначала вверх -стрелки А -, а затем вперед, стрелка В (отсоединяя от заднего крепления);

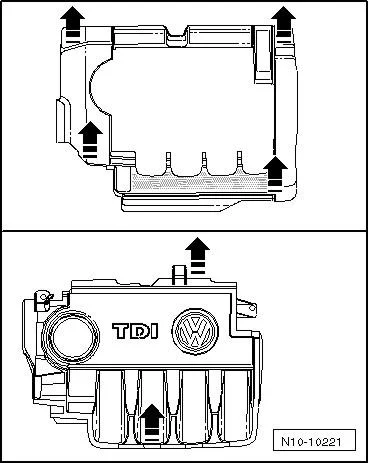

Кожух двигателя из двух частей.

• Сначала в указанных местах стрелки сдёрнуть вверх внешний кожух, затем — внутренний кожух стрелки;
• Снять верхнюю часть кожуха зубчатого ремня;
• Отсоединить шланг системы вентиляции картера от штуцера на заднем трубопроводе наддувочного воздуха;
• Отвинтить кронштейн от клапана рециркуляции ОГ.

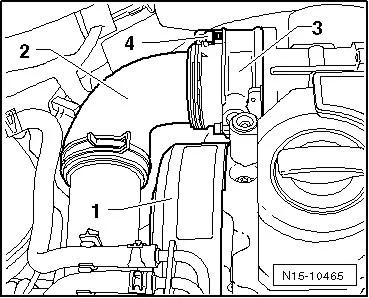

Для демонтажа клапанной крышки на двигателях с буквенным обозначением BLS, BXJ снять также:

• верхнюю часть кожуха зубчатого ремня 1;
• воздухозаборный шланг 2;
• заслонку впускного коллектора 3. Заменить уплотнительное кольцо;
• винт 8 Н·м 4.

Продолжение для всех автомобилей

• Вывернуть болты и снять клапанную крышку;

Клапанная крышка двигателей с буквенным обозначением: AVQ, BJB, BKC, BRU, BXE, BXF

Клапанная крышка двигателей с буквенным обозначением: BLS, BXJ

Процес установки

Установка для двигателей всех буквенных обозначений

Установка осуществляется в обратной последовательности. При этом необходимо соблюдать следующие предписания:

• Прокладку клапанной крышки и прокладки болтов в случае повреждения заменить;
• Заменить уплотнительное кольцо заслонки впускного коллектора. Двигатели с буквенным обозначением BLS, BXJ;

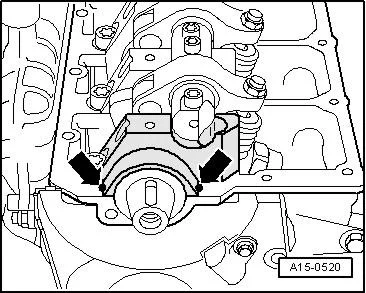

• Спереди на места обоих стыков крышки подшипника и ГБЦ нанести небольшое количество герметика AMV 174 004 01 (ок. 5 мм) стрелки;

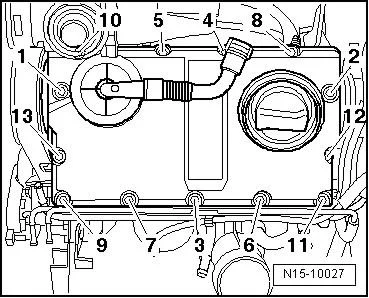

Клапанная крышка двигателей с буквенным обозначением: BJB, BKC, BRU, BXE, BXF

• Затянуть болты крепления клапанной крышки в последовательности -1… 13- от руки;
• Затянуть болты в последовательности -1… 13- моментом 10 Н·м;

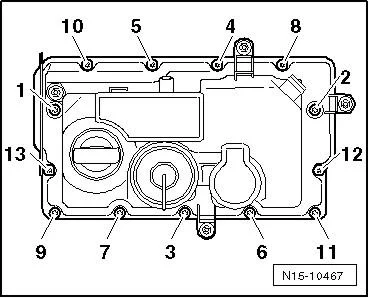

Клапанная крышка двигателей с буквенным обозначением: BLS, BXJ

• Затянуть болты крепления клапанной крышки в последовательности -1… 13- от руки;
• Затянуть болты в последовательности -1… 13- моментом 10 Н·м.
