Замена предохранителя Мазда 6 GJ

20 ноября 2020

•

40K

Данный фотоотчет показывает как происходит замена предохранителей на Мазда 6 2016 года (третьего поколения GJ). Инструкция может быть полезной и владельцам таких автомобилей Мазда, как: Mazda 2, Mazda 3, Mazda 5, CX-3, CX-5, CX-7 и CX-9. Поменять предохранители своими руками вовсе несложно.

На Mazda 6 третьего поколения устанавливаются плоские низкопрофильные предохранители сравнительно нового образца. Также для замены понадобятся щипцы, их часто можно обнаружить под крышкой блока предохранителей. Если их нет, можно обойтись маленькими иглогубцами с резиновыми ручками.

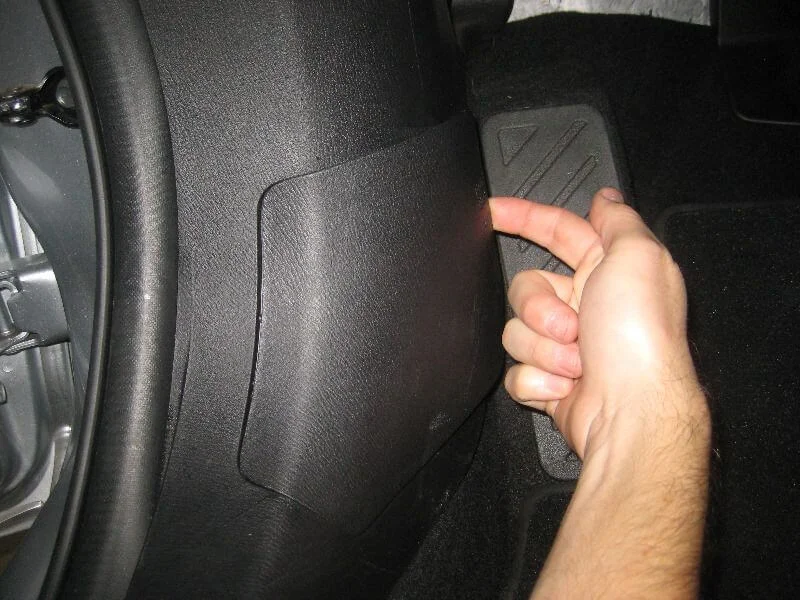

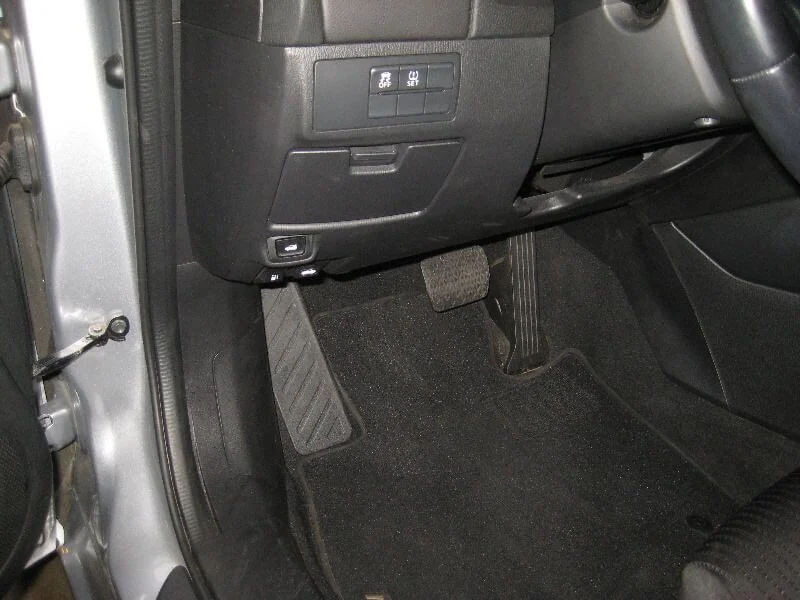

Предохранители находятся в двух блоках — под капотом и в салоне. Подкапотный блок предохранителей расположен позади корпуса воздушного фильтра, возле АКБ. Предохранители в салоне спрятаны возле места водителя под приборной панелью слева.

Как поменять предохранители Мазда 6

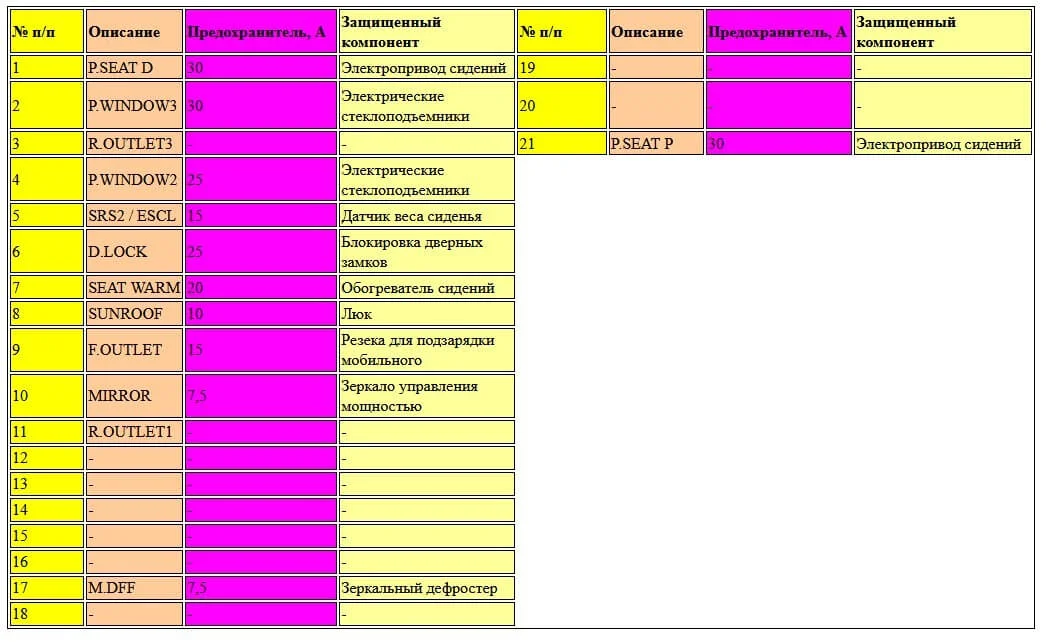

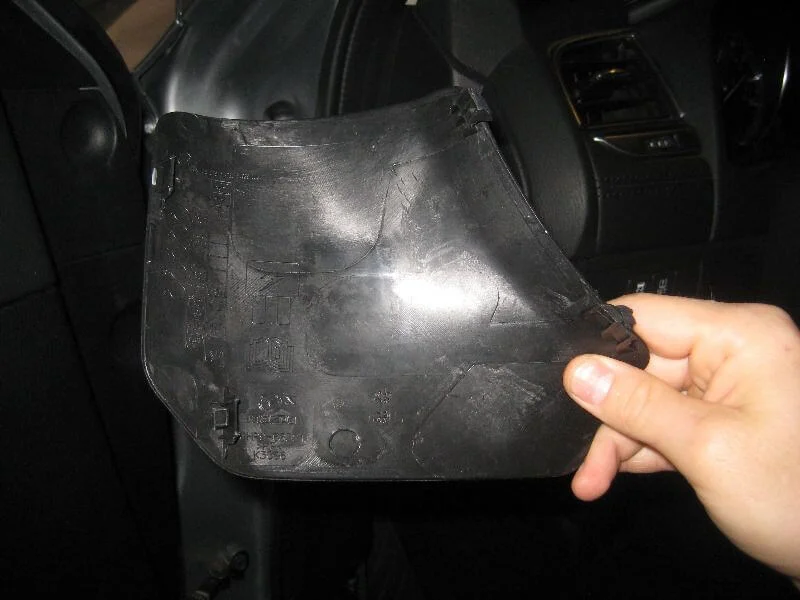

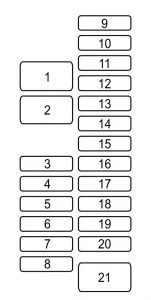

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

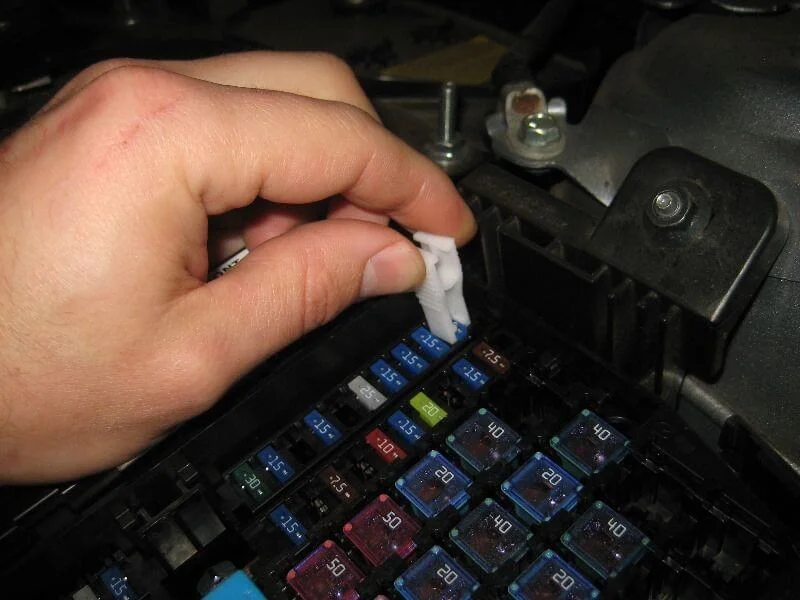

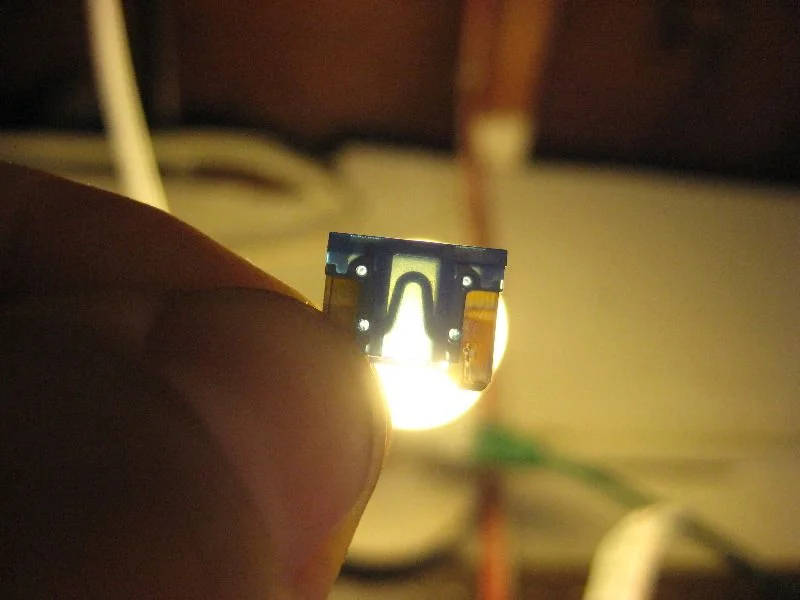

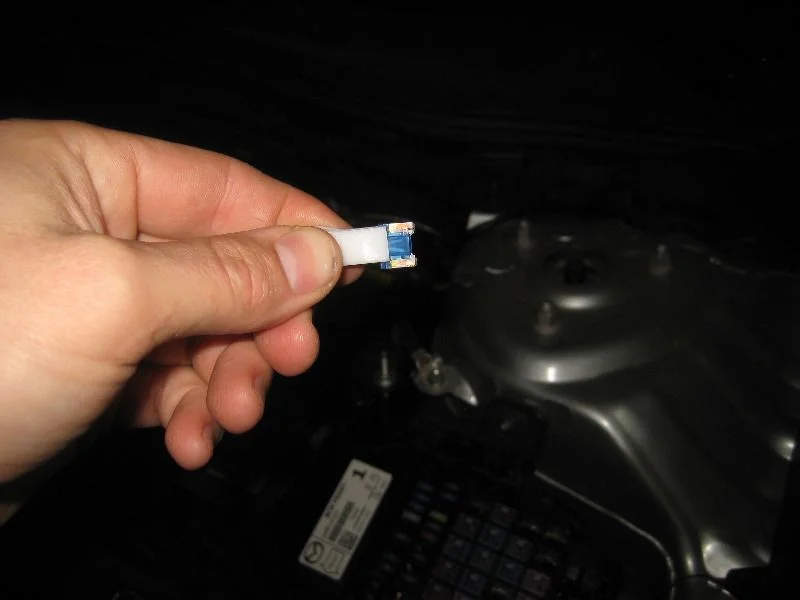

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Какие предохранители ставить на Мазда 6 GJ?

Оригинальный номер основного блока (в салоне) — GHP966730, средняя цена 1089 руб., блока предохранителей под капотом — D07A67S99B, средняя цена 2061 руб.

30А C244-67-S99 — 133 руб.
7,5А 9970-51-307 — 44 руб.
10А 9970-51-310 — 44 руб.
15А 9970-51-315 — 131 руб.
20А 9970-51-320 — 87 руб.
25А 9970-51-325 — 40 руб.

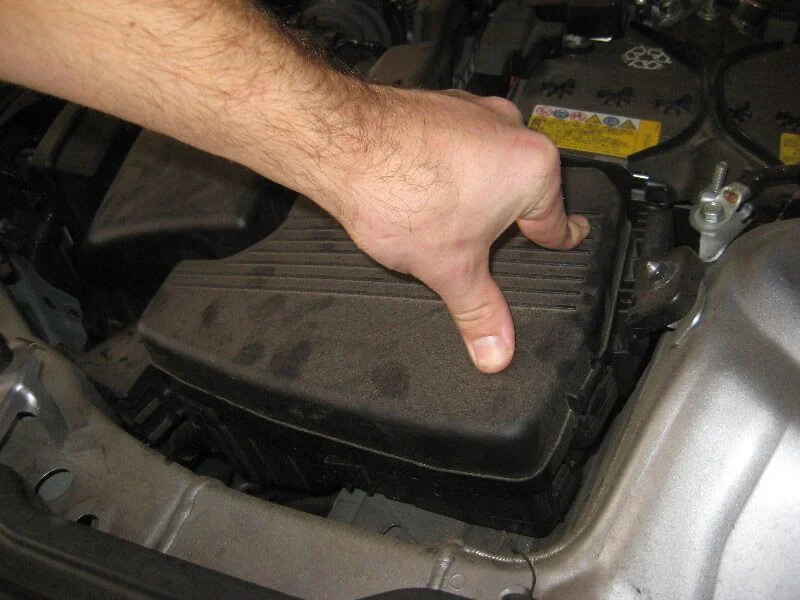

Блок предохранителей Мазда 6 2016 года под капотом.

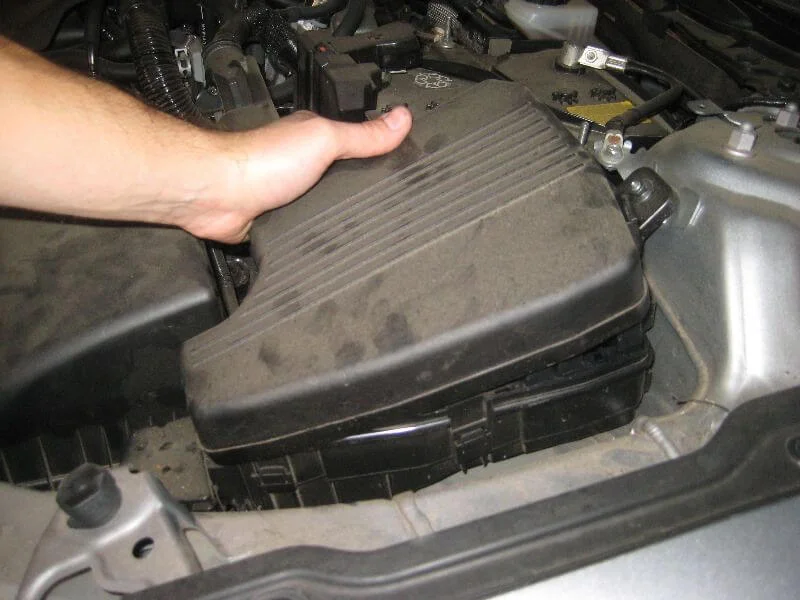

Освободить фиксатор.

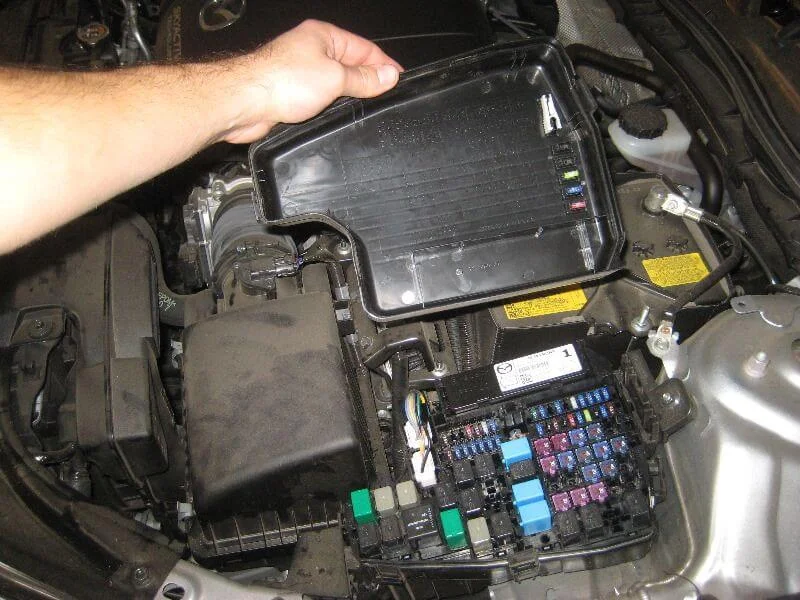

Снять крышку.

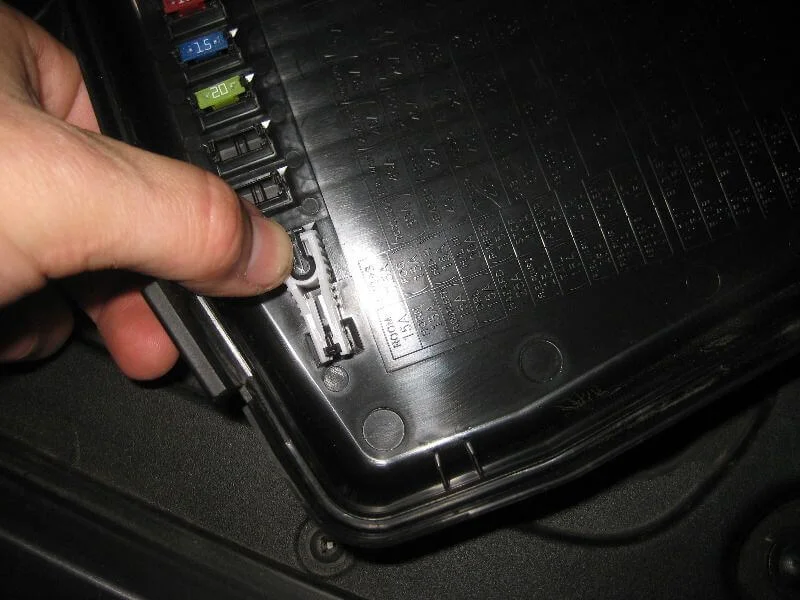

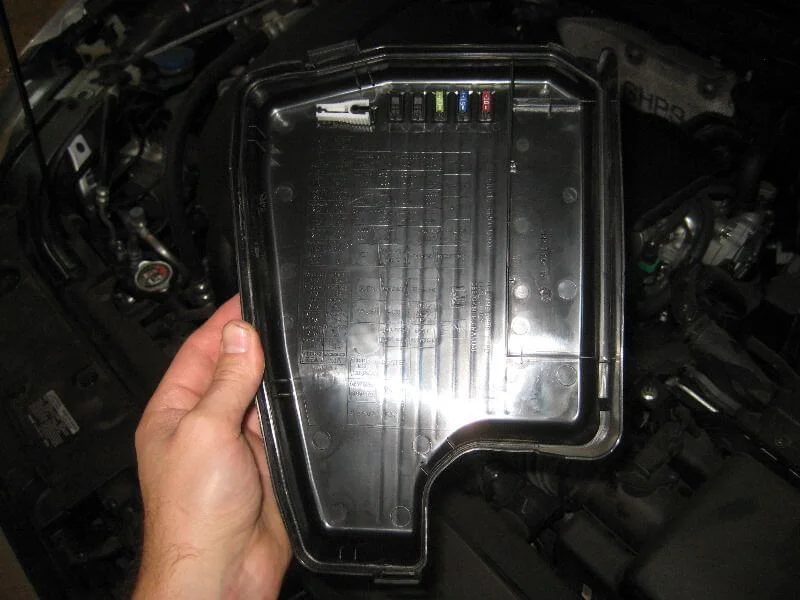

Схема расположения предохранителей, щипцы для замены, запасные предохранители.

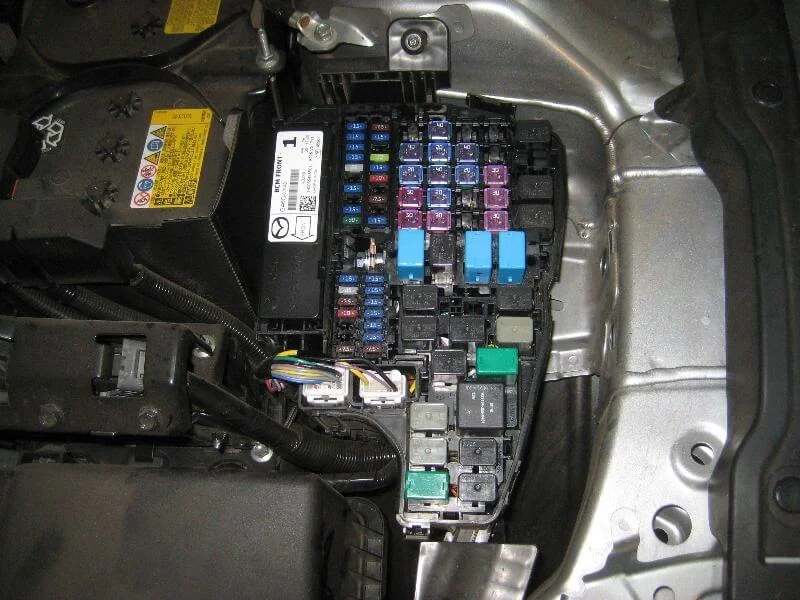

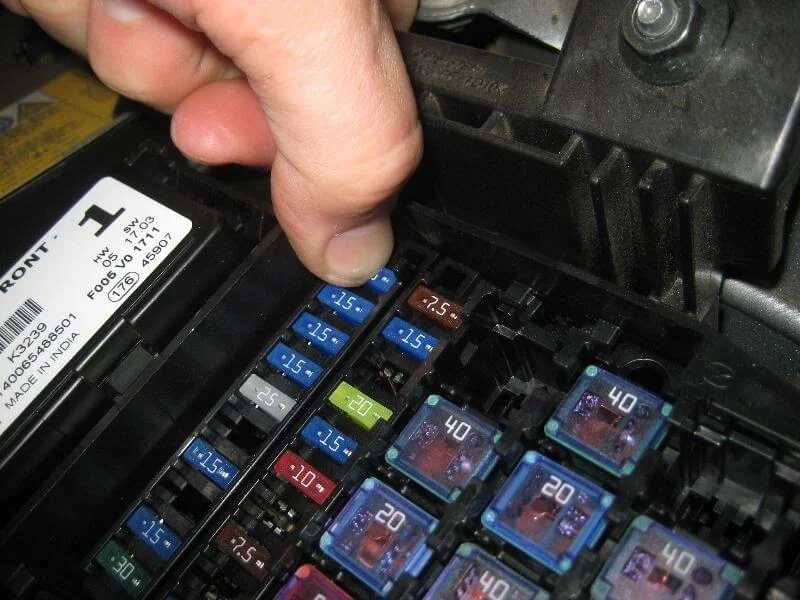

Сами предохранители.

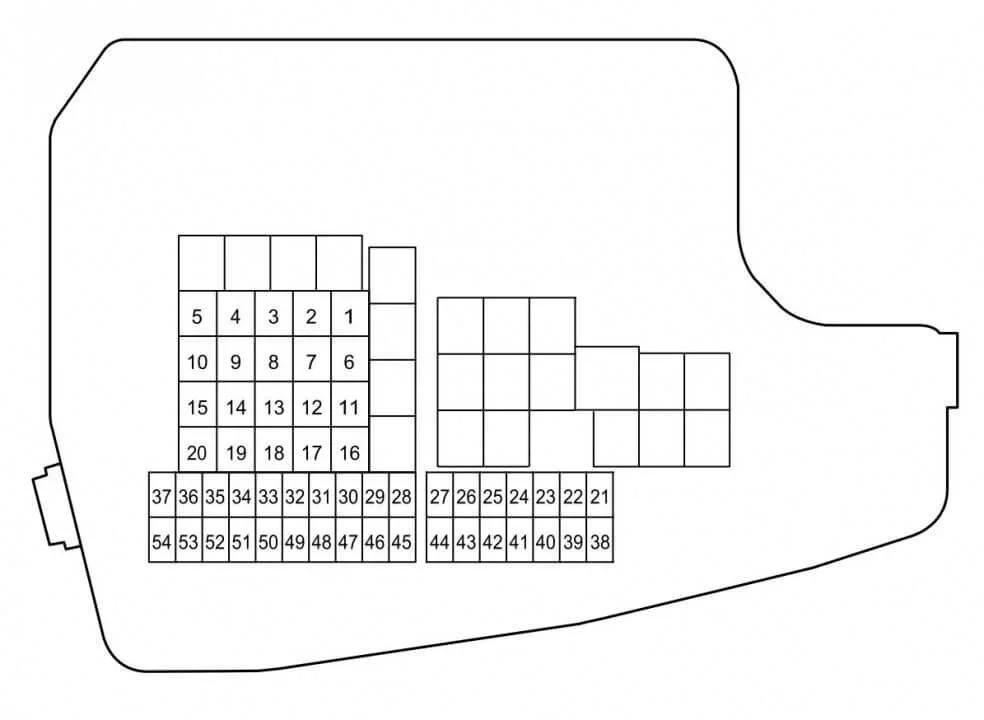

Схема расположения предохранителей под капотом и их расшифровка.

1 — ADD FAN GE / ВЕНТИЛЯТОР (40 А), 2 — IGN 2 / ДЛЯ ЗАЩИТЫ РАЗЛИЧНЫХ ЦЕПЕЙ (15 А), 3 — INJECTOR / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А), 4 — FAN DE / НЕ ИСПОЛЬЗУЕТСЯ, 5 — WINDOW 1 / ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ (30 А), 6 — НЕ ИСПОЛЬЗУЕТСЯ, 7 — ADD FAN DE / НЕ ИСПОЛЬЗУЕТСЯ, 8 — EVVT / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А), 9 — DEFOG / ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА (7.5 А), 10 — DCDC DE / НЕ ИСПОЛЬЗУЕТСЯ, 11 — FAN GE / ВЕНТИЛЯТОР (15 А), 12, 13, 14 — НЕ ИСПОЛЬЗУЕТСЯ, 15 — ENG MAIN / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А), 16 — ABS / DSC M / ABS, СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (15 А), 17 — СABIN + B / ДЛЯ ЗАЩИТЫ РАЗЛИЧНЫХ ЦЕПЕЙ (10 А) 18 — WIPER / СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ПЕРЕДНИХ ОКОН (20 А) 19 — HEATER / КОНДИЦИОНЕР (10 А) 20 — DCDC REG / НЕ ИСПОЛЬЗУЕТСЯ 21 — ENGINE 1G1 / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А) 22 — C / U1G1 / ДЛЯ ЗАЩИТЫ РАЗЛИЧНЫХ ЦЕПЕЙ (25 А) 23 — H / L LOW L / ФАРА ДАЛЬНЕГО СВЕТА (20 А) 24 — H / L LOW R / БАЛКА БЛИЖНЕГО СВЕТА ФАР (20 А ) 25 — ENGINE 3 / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А) 26 — ENGINE 2 / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А) 27 — ENGINE 1 / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (10 А) 28 — AT / СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИИ (15 А) 29 — H/CLEAN / НЕ ИСПОЛЬЗУЕТСЯ 30 — / КОНДИЦИОНЕР (15 А ) 31 — AT PUMP / НЕ ИСПОЛЬЗУЕТСЯ 32 — STOP / СТОП-СИГНАЛЫ (7.5 А) 33 — WIPER / НЕ ИСПОЛЬЗУЕТСЯ 34 — H/LH / ФАРА ДАЛЬНЕГО СВЕТА (15 А) 35 — HID R / ФАРА БЛИЖНЕГО СВЕТА (15 А) 36 — FOR / ПРОТИВОТУМАННЫЕ ФАРЫ (10 А) 37 — ENG + B / СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ (10 А) 38 — AUDIO2 / АУДИОСИСТЕМА (7.5 А) 39 — GLOW SIG / НЕ ИСПОЛЬЗУЕТСЯ 40 — METER 2 / НЕ ИСПОЛЬЗУЕТСЯ 41 — METER 1 / ПРИБОРНЫЙ ЩИТОК (10 А) 42 — SRS 1 / ВОЗДУШНАЯ ПОДУШКА (30 А) 43 — BOSE / НЕ ИСПОЛЬЗУЕТСЯ 44 — AUDIO 1 / АУДИОСИСТЕМА (7.5 А) 45 — ABS / СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (20 А) 46 — FUEL PUMP / ТОПЛИВАНЯ СИСТЕМА (30 А) 47 — FUEL WARM / НЕ ИСПОЛЬЗУЕТСЯ (10 А) 48 — TAIL / ЗАДНИЕ ФОНАРИ, СИГНАЛЬНЫЕ ЛАМПЫ (10 А) 49 — / НЕ ИСПОЛЬЗУЕТСЯ 50 — HAZARD / ПРЕДУПРЕЖДАЮЩИЕ МИГАЛКИ ОПАСНОСТИ (25 А) 51 — DRL / ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (15 А) 52 — R/OUTLET 2 / АКСЕССУАРНЫЕ СОКЕТЫ (7 А) 53 — HORN / СИГНАЛ (15 А) 54 — ROOM / ВЕРХНИЙ СВЕТ (10 А)
