Замена заднего поперечного рычага и замена сайлентблока продольного на Спортейдж 3

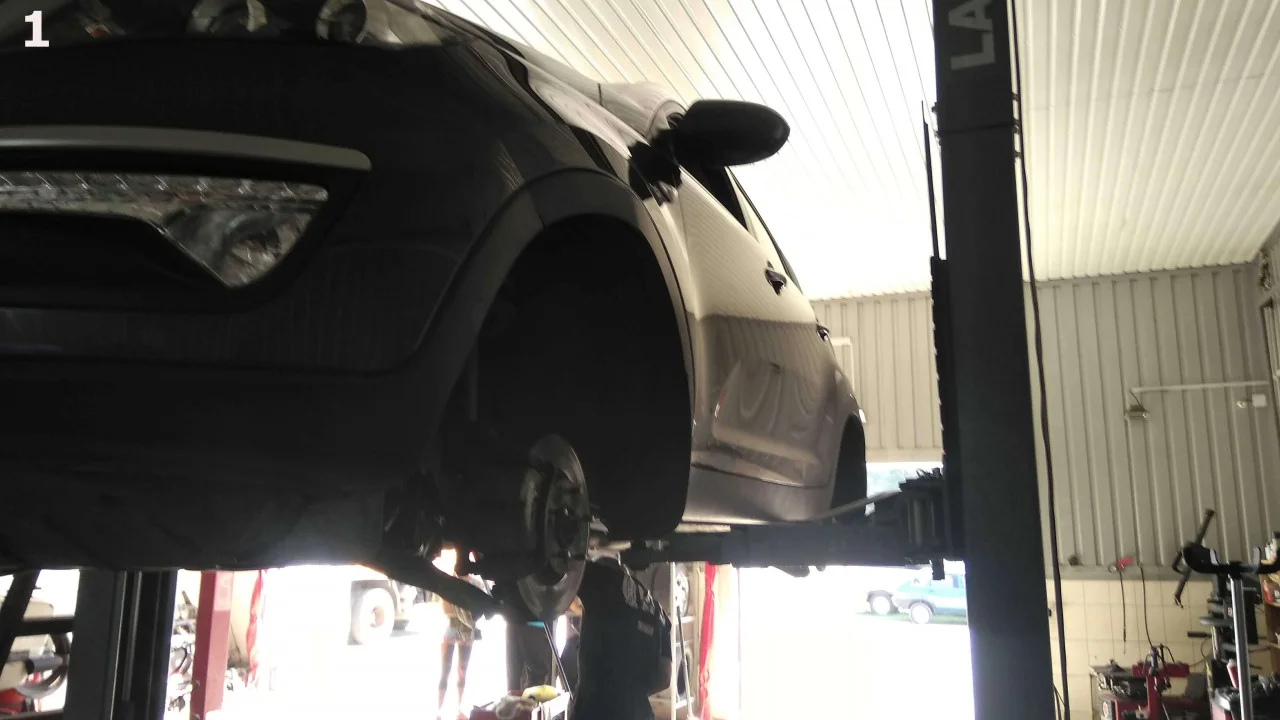

Ставим машину на подъемник, снимаем колеса.

При замене поперечного рычага, снимаем продольный рычаг обеспечив доступ к поперечному а также сможем заменить на продольном рычаге сайлентблок. На продольном рычаге крепится трос ручного тормоза, а также провод датчика ABS.

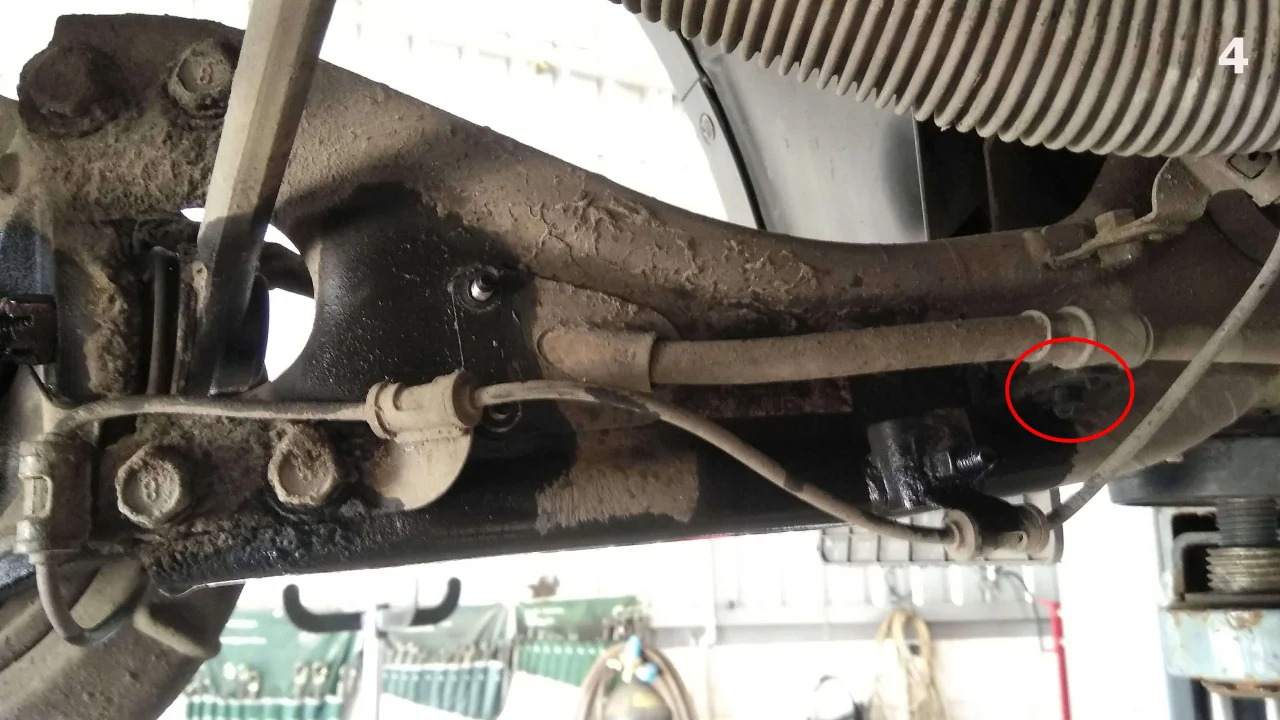

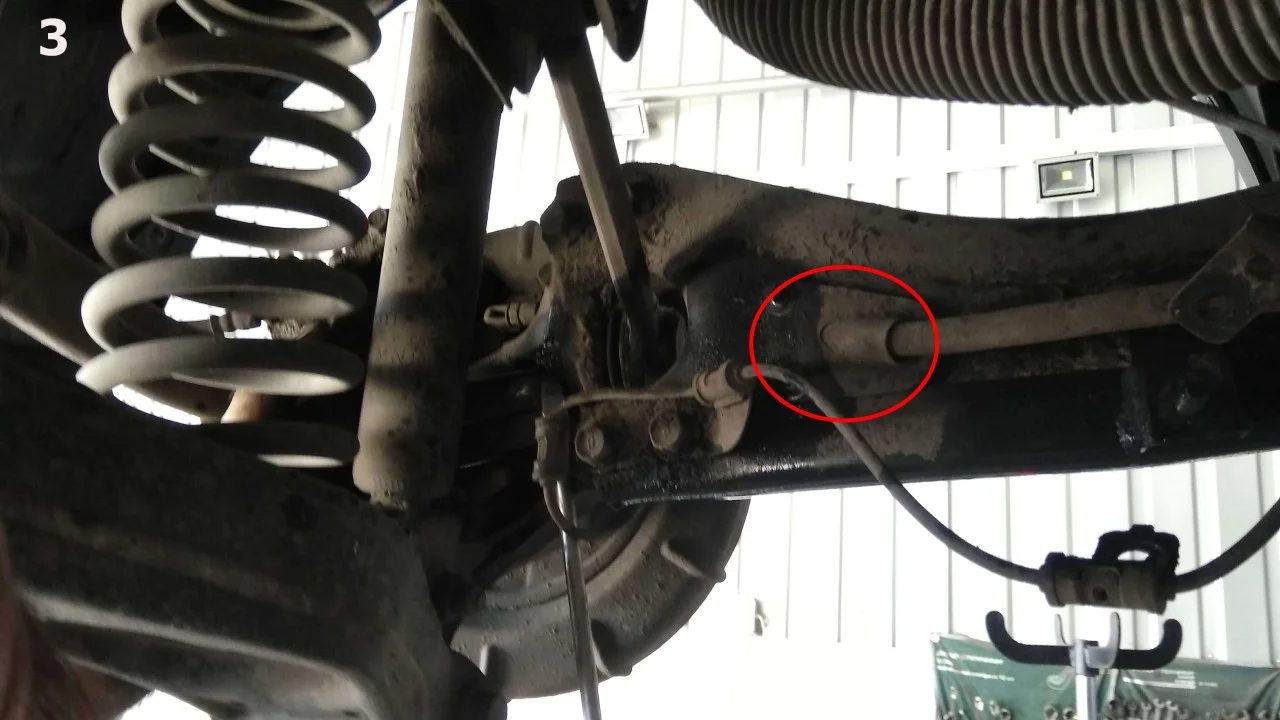

Крепление троса двумя фиксаторами, заглушкой на двух болтах, используем ключ на 10, а также хомут для троса.

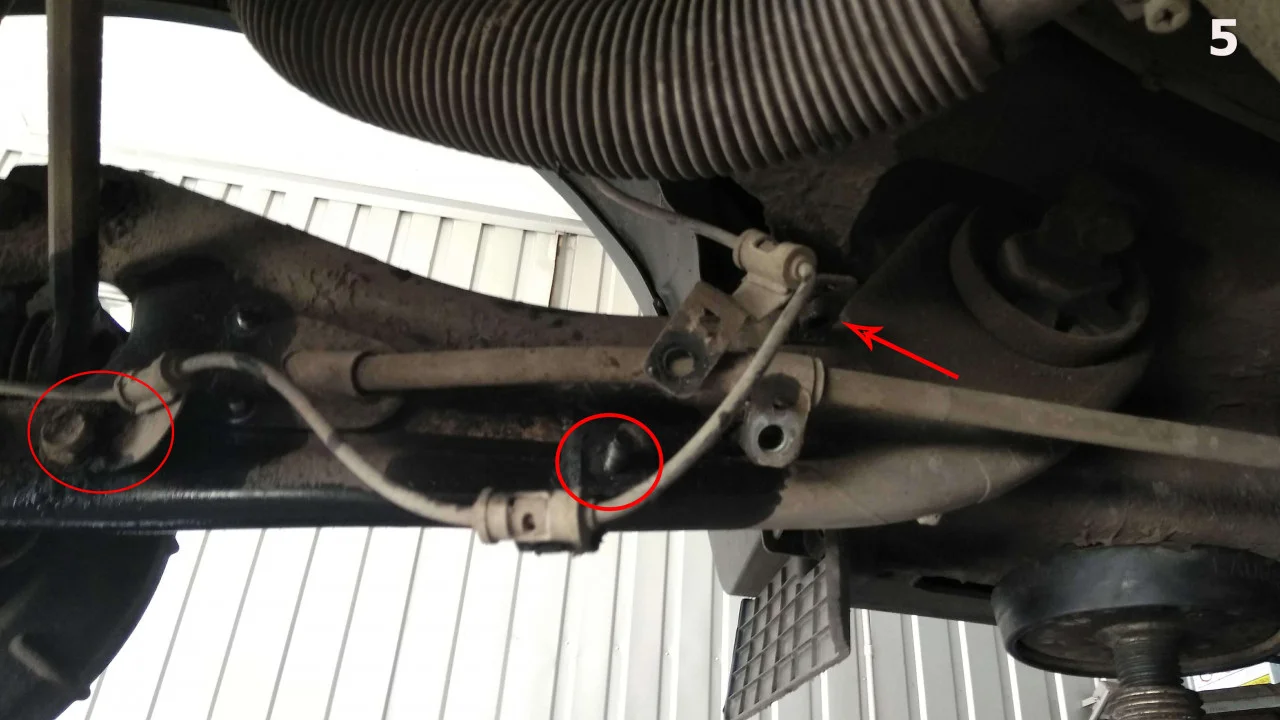

Датчик ABS крепится на трех точках, пластиной на крепления продольного рычага и двух хомутов.

Далее откручиваем 4 болта на продольном рычаге крепление к основе платы крепления тормозного диска ключом на 14.

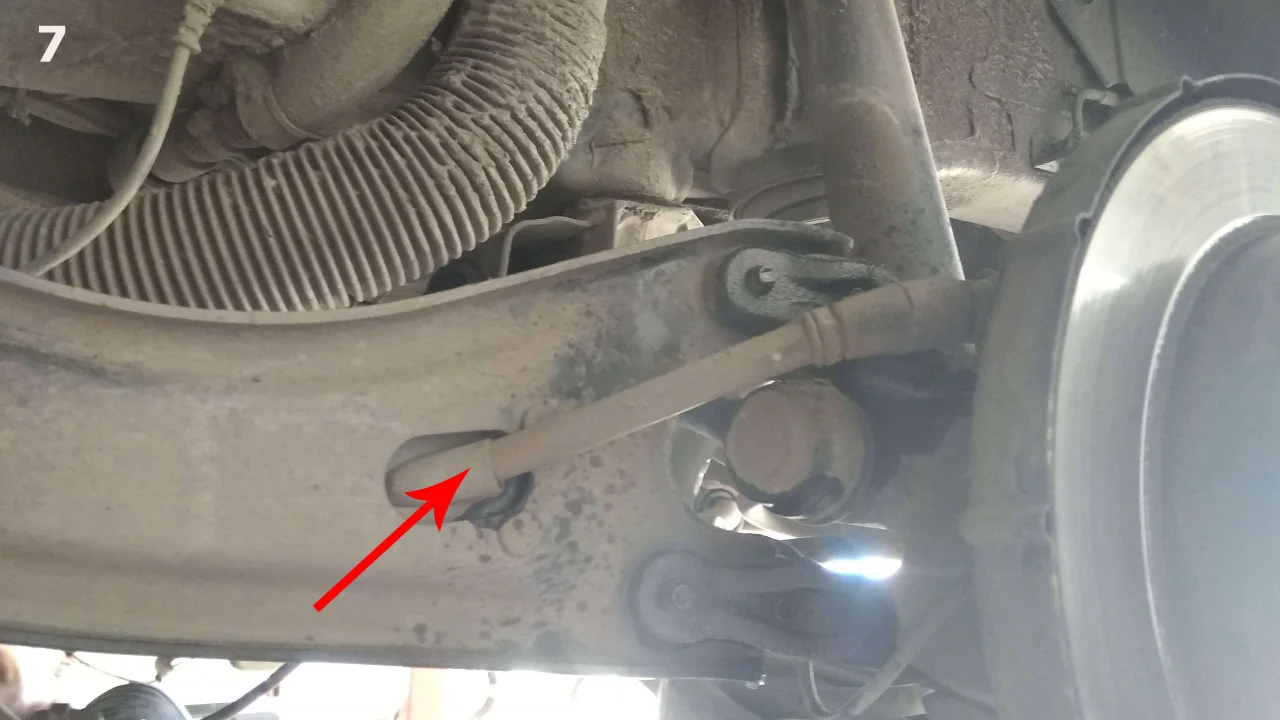

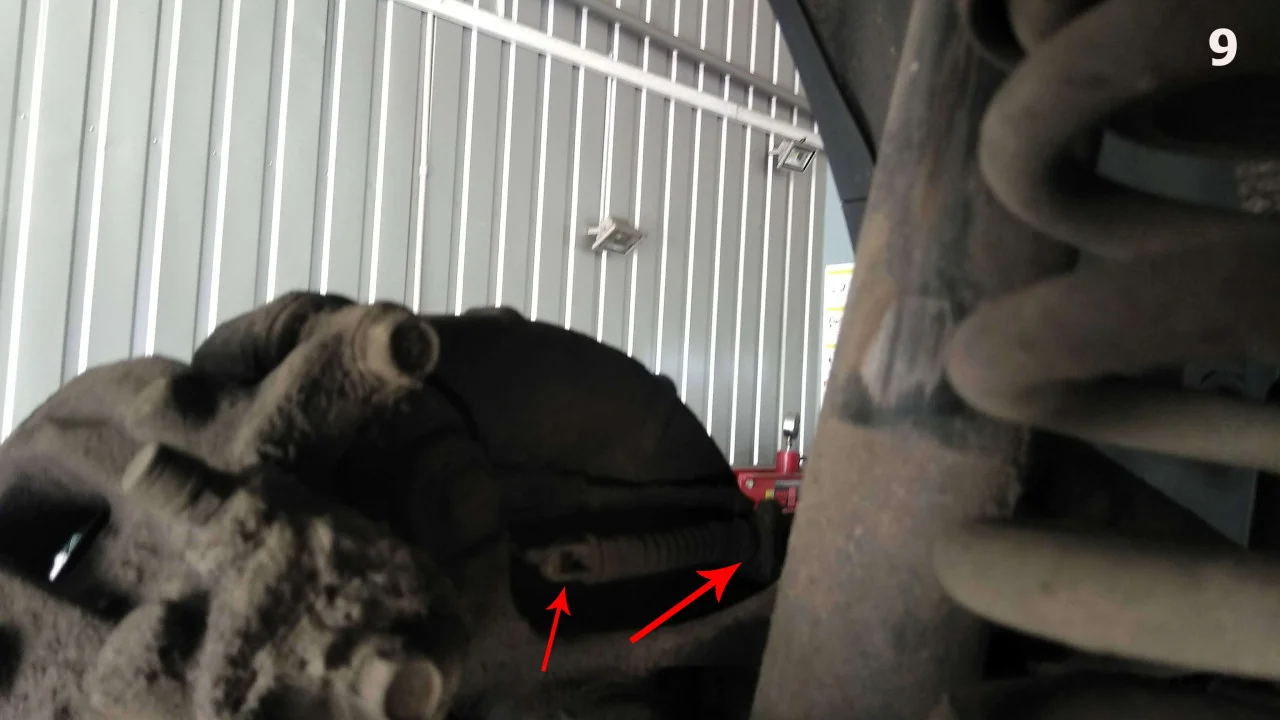

Фиксация троса ручного тормоза свободен от продольного рычага, но нужно вытащить через рычаг, осталось снять его с платы тормозного диска, он крепится на фиксаторе стопор и натянут на крючок.

Снимаем кольцо фиксатор плоскогубцами и выводим трос вверх и скидываем с крючка трос.

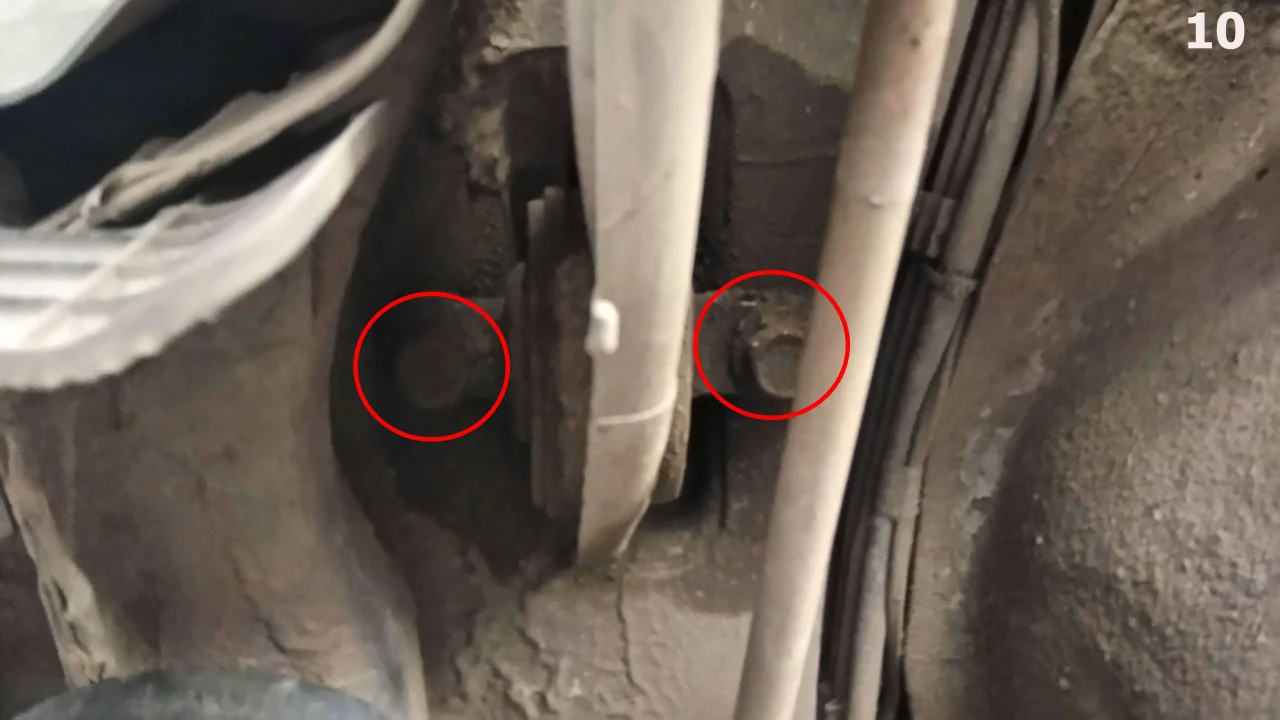

Снимая продольный рычаг осталось крепление на корпусе, открутив два болта головкой на 19 откручиваем рычаг от корпуса.

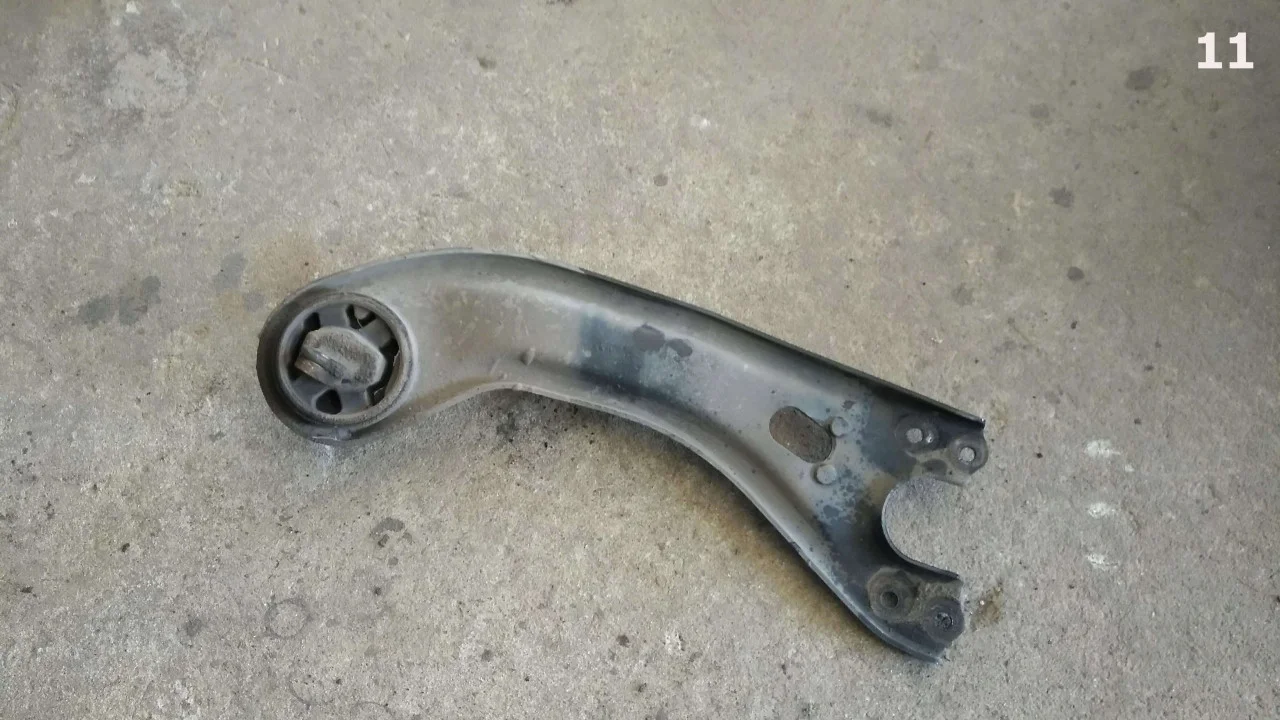

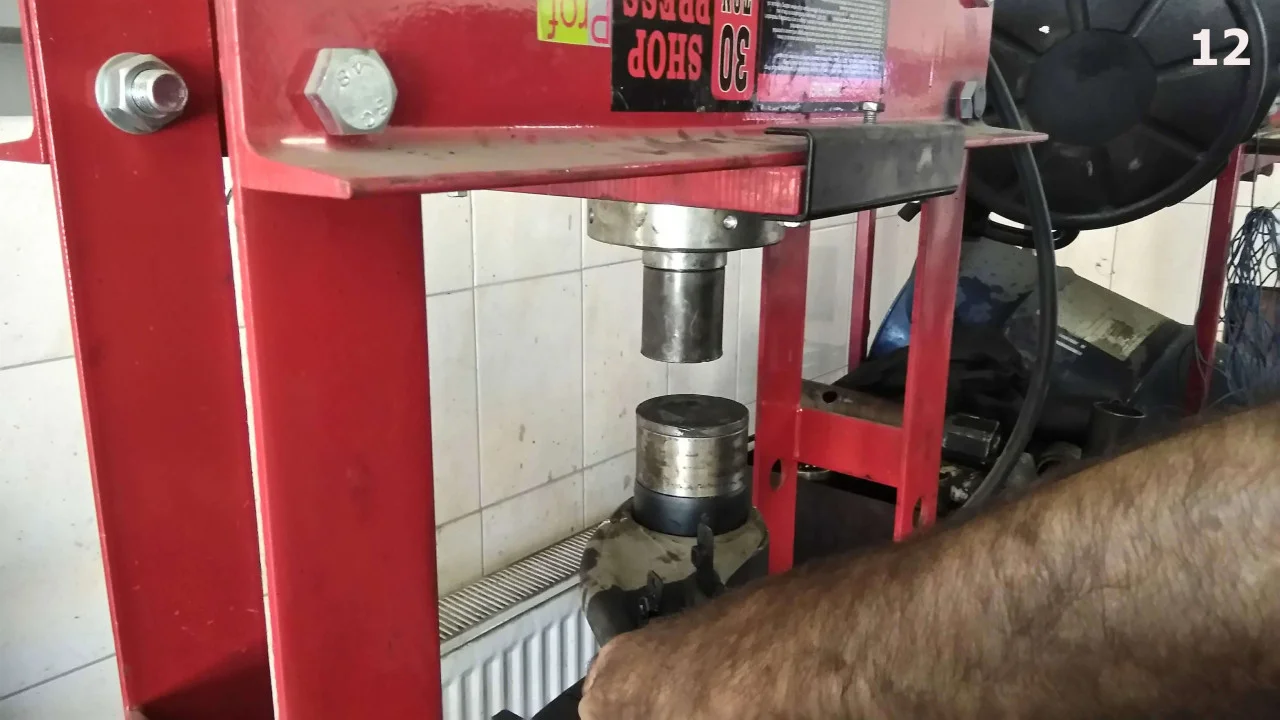

Чтобы заменить в продольном рычаге сайлентблоки, понадобится пресс и правильно подобрана оправа.

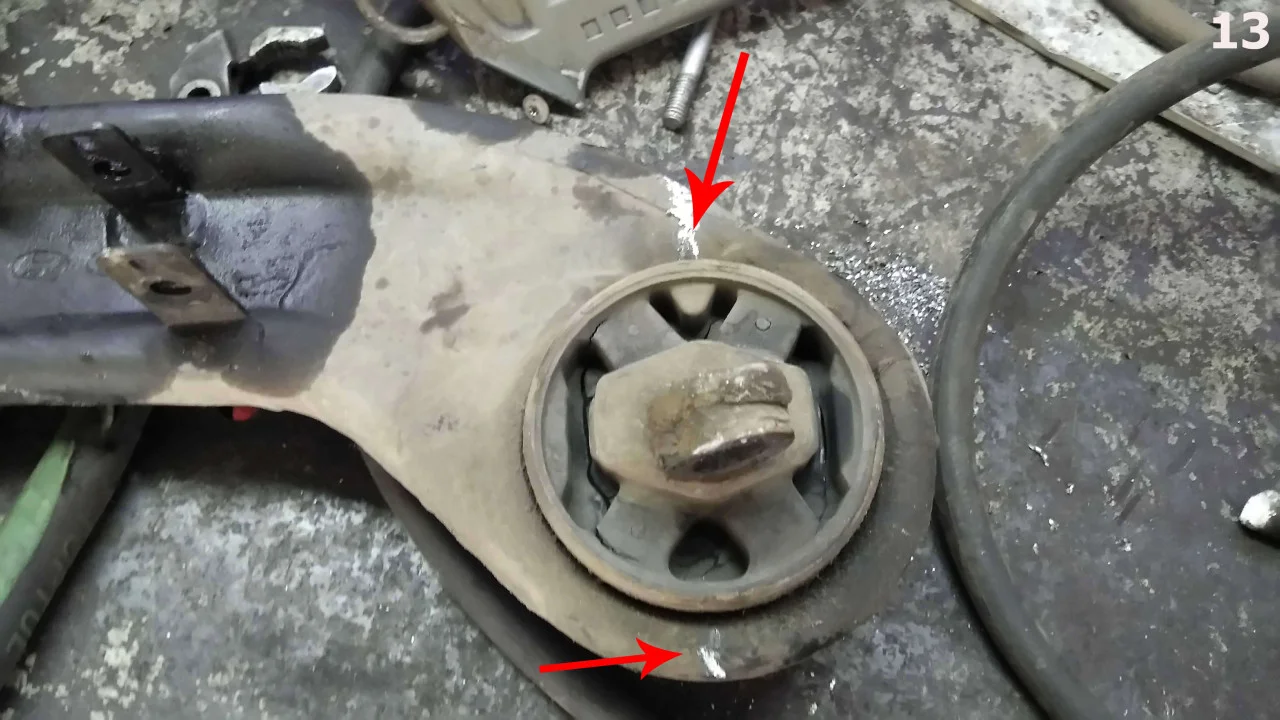

Перед началом нужно маркером или мелком отметить поворот ушек.

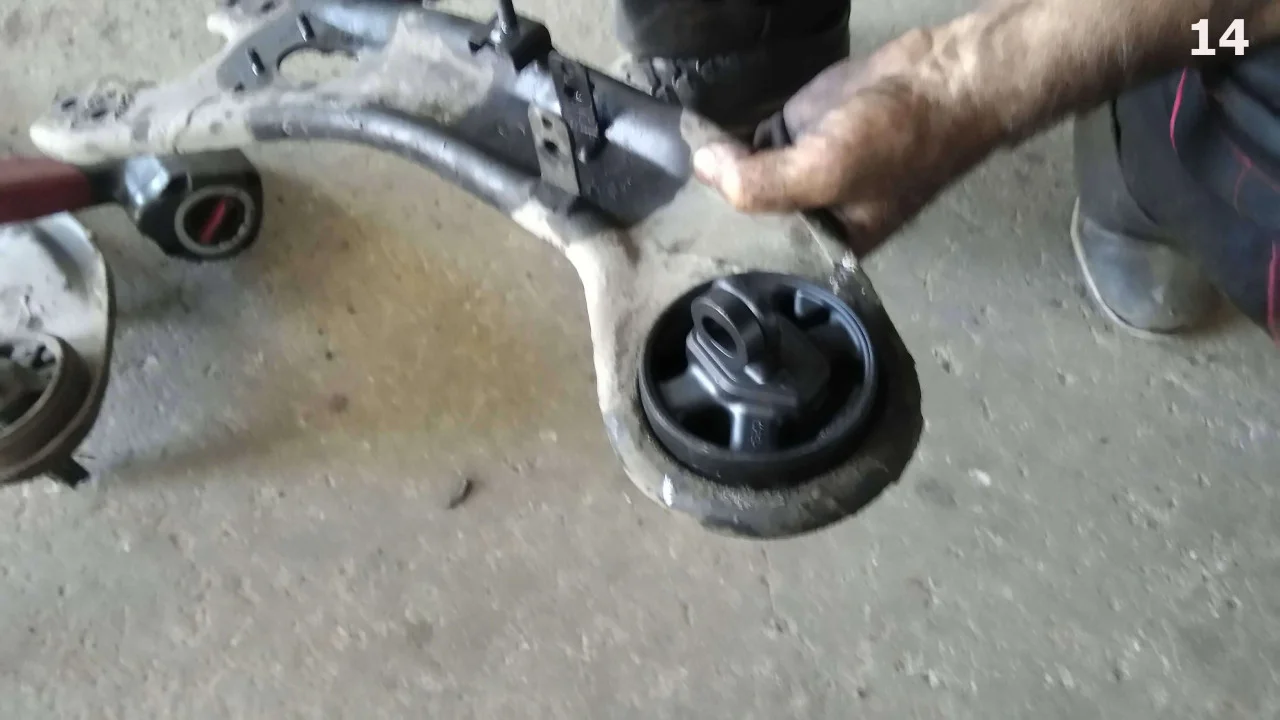

Метки ставятся что бы потом правильно выставить положение, а также замечание на то, что при запрессовки есть отличие, длинное ухо и короткое ухо, так как у нас короткое ухо идет во внутрь а длинной наружу. Подбираем основу например трубу подставить под рычаг сайлентблока диаметром 84” и оправка на 82” выдавливаем старый и по меткам устанавливаем новый

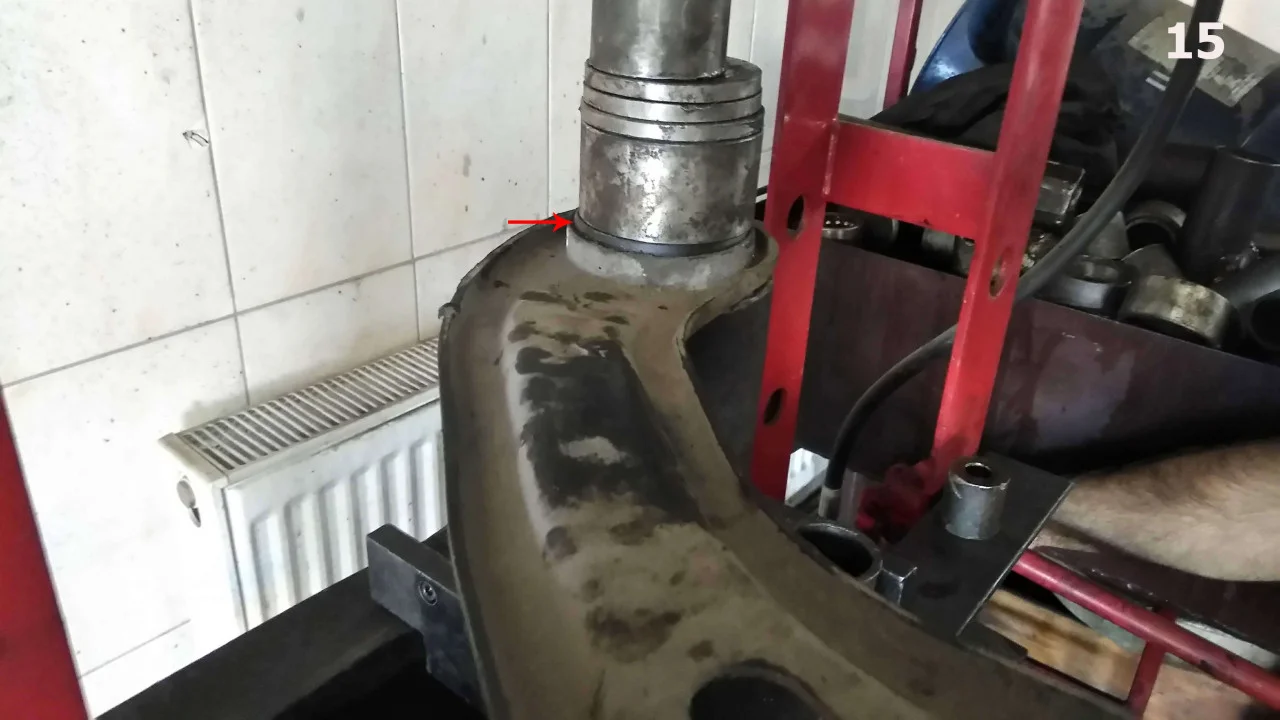

Артикул: (552753w000), запрессовываем оставляя 3 мм юбки. Также проделываем со вторым не путав направление ух крепления.

С Этим закончили приступаем к замене поперечного рычага. Перед этим хорошо залить болты крепления WD-40.

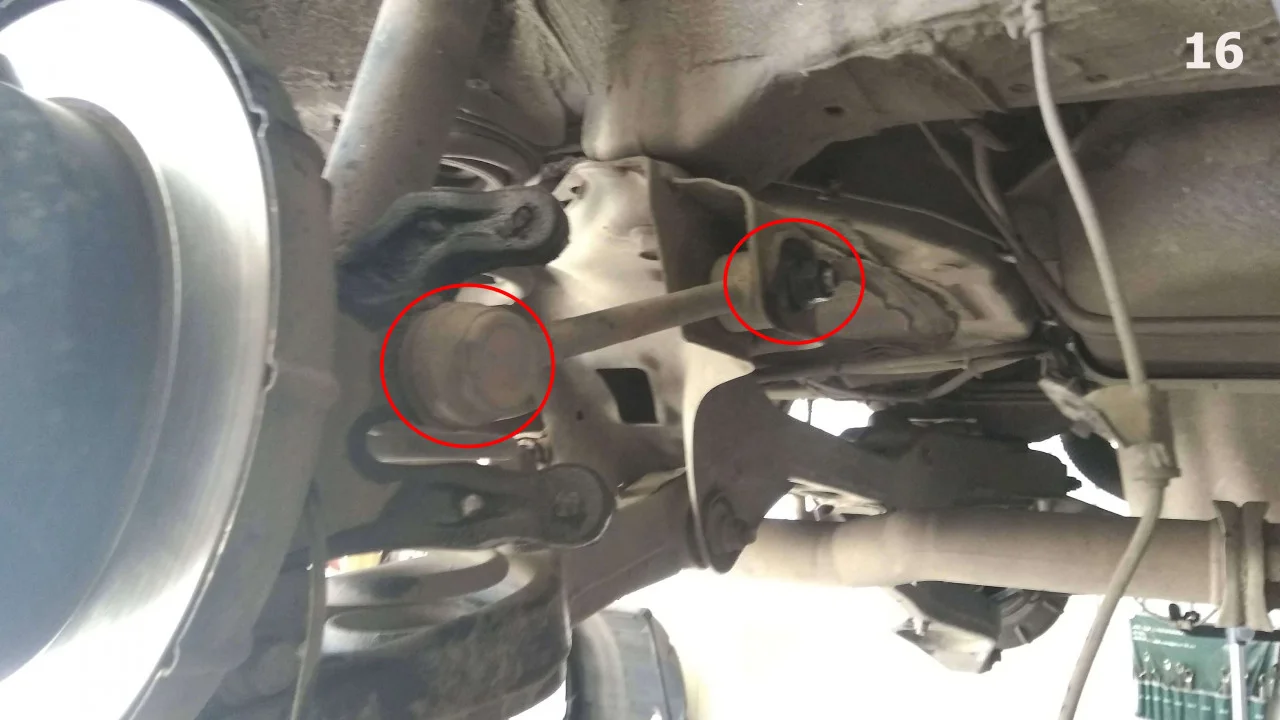

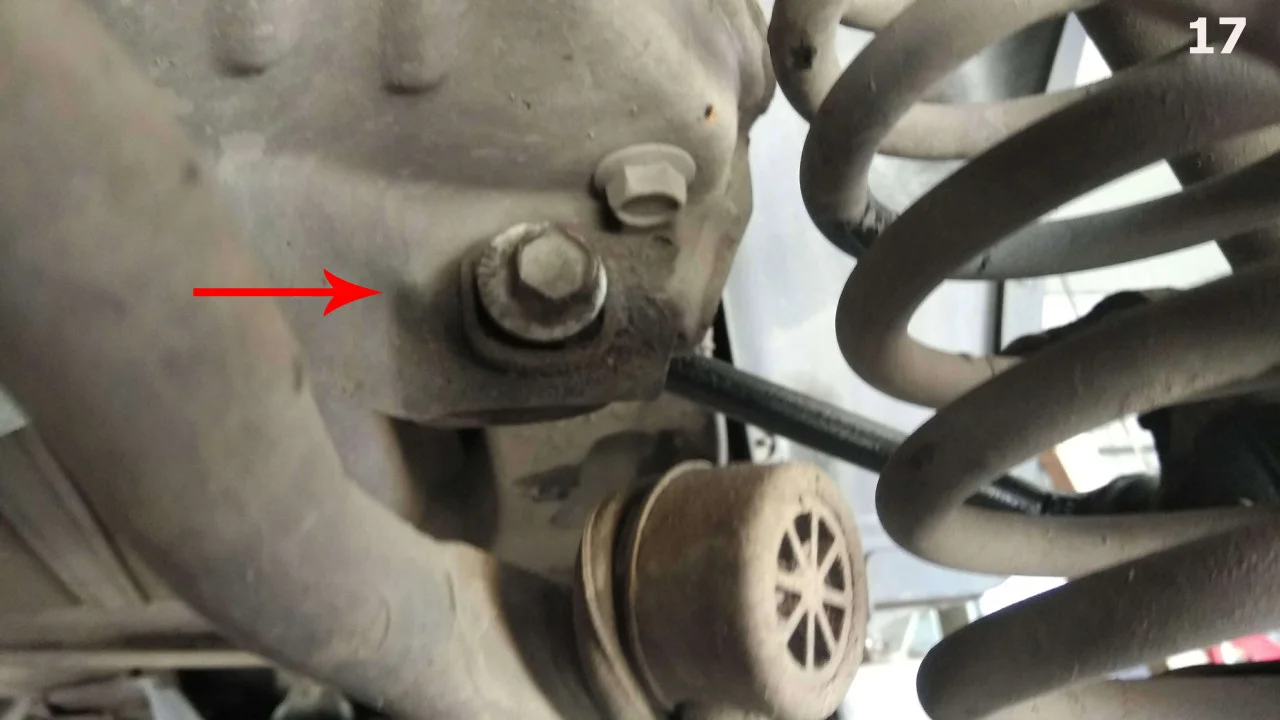

Выкручиваем верхнее крепление болт эксцентрик, болт на 22, а гайка на 19.

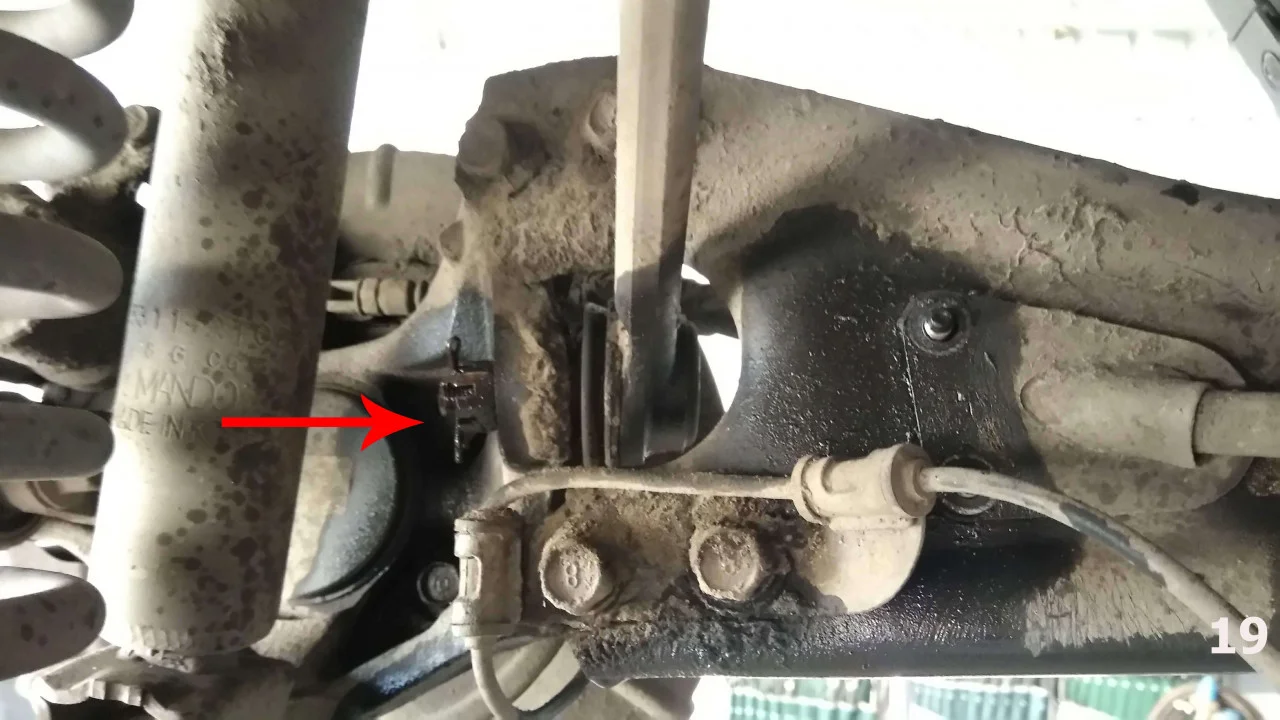

Болт может закипеть в помощь будет постукивание по болту если на нем накручена гайка чтобы не сбить резьбу. Нижнее крепление болт со шплинтом.

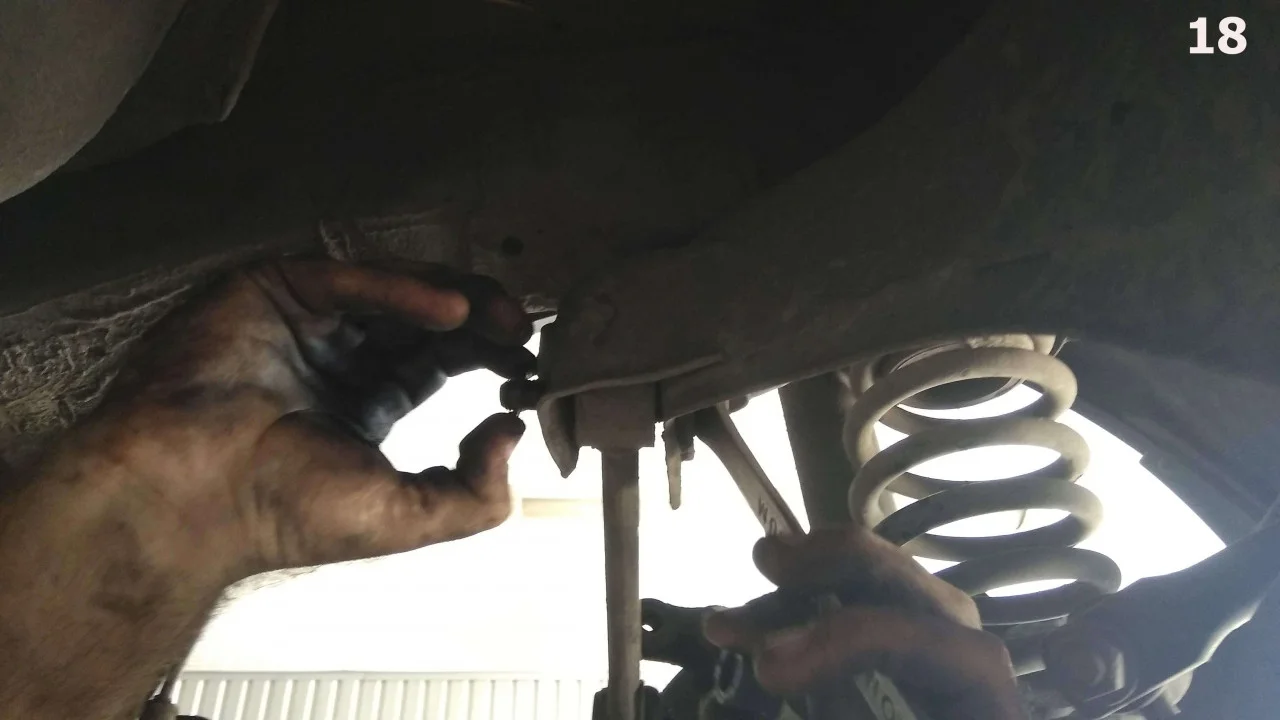

Плоскогубцами вытаскиваем шплинт и выкручиваем гайку на 17.

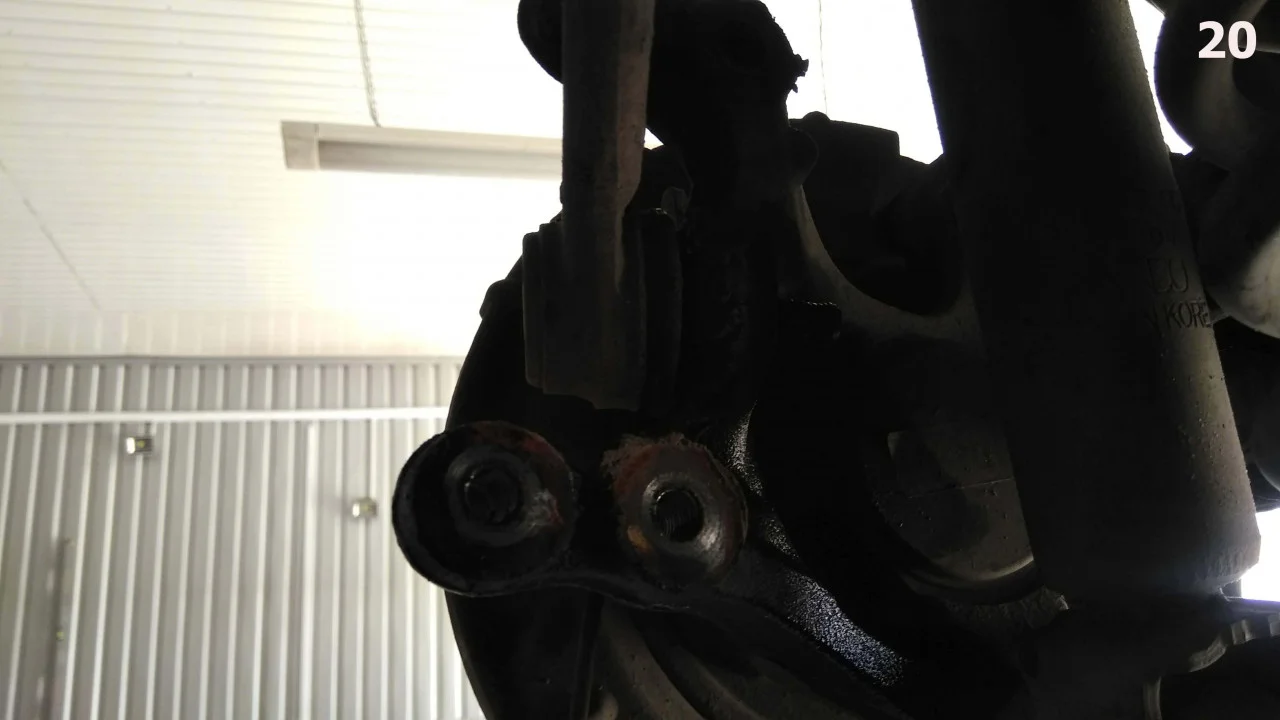

Далее берем съемник, загоняем под палец и выпрессовываем.

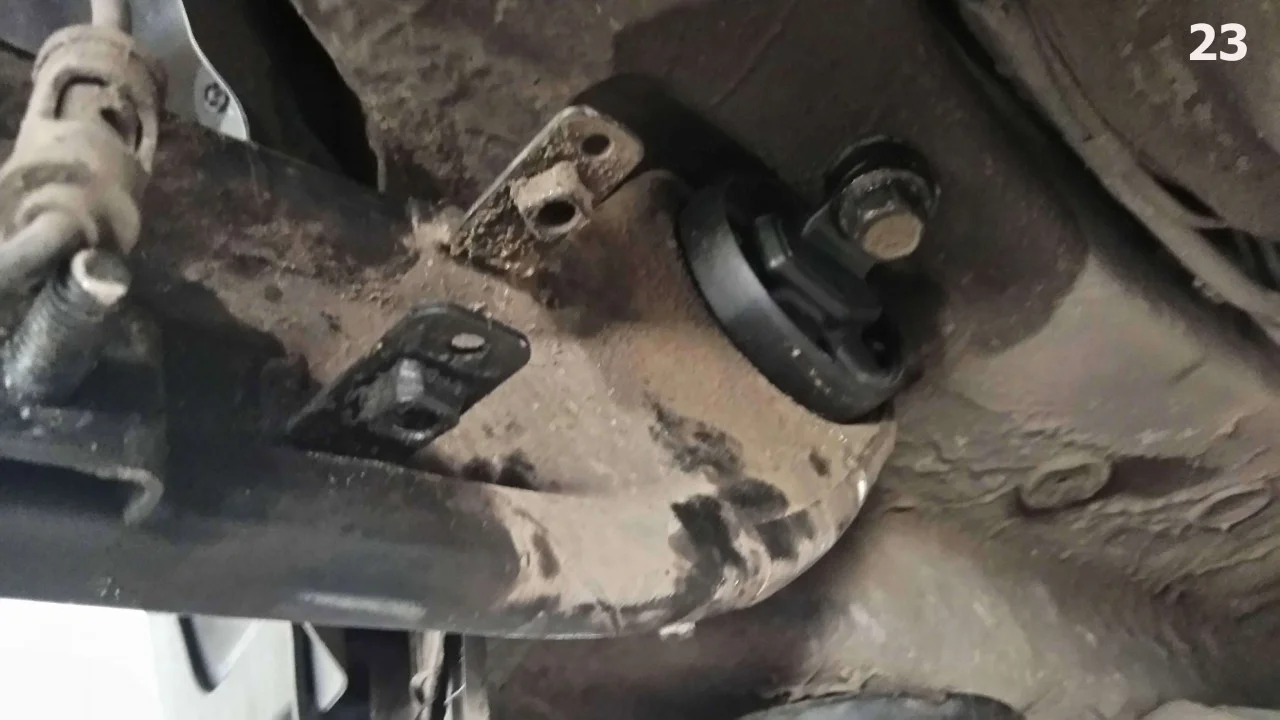

Ставим новые рычаг подвески, Артикул: (55250 2S000). Устанавливаем продольный рычаг, закручиваем ту сторону где сайлентблок, ключом на 19.

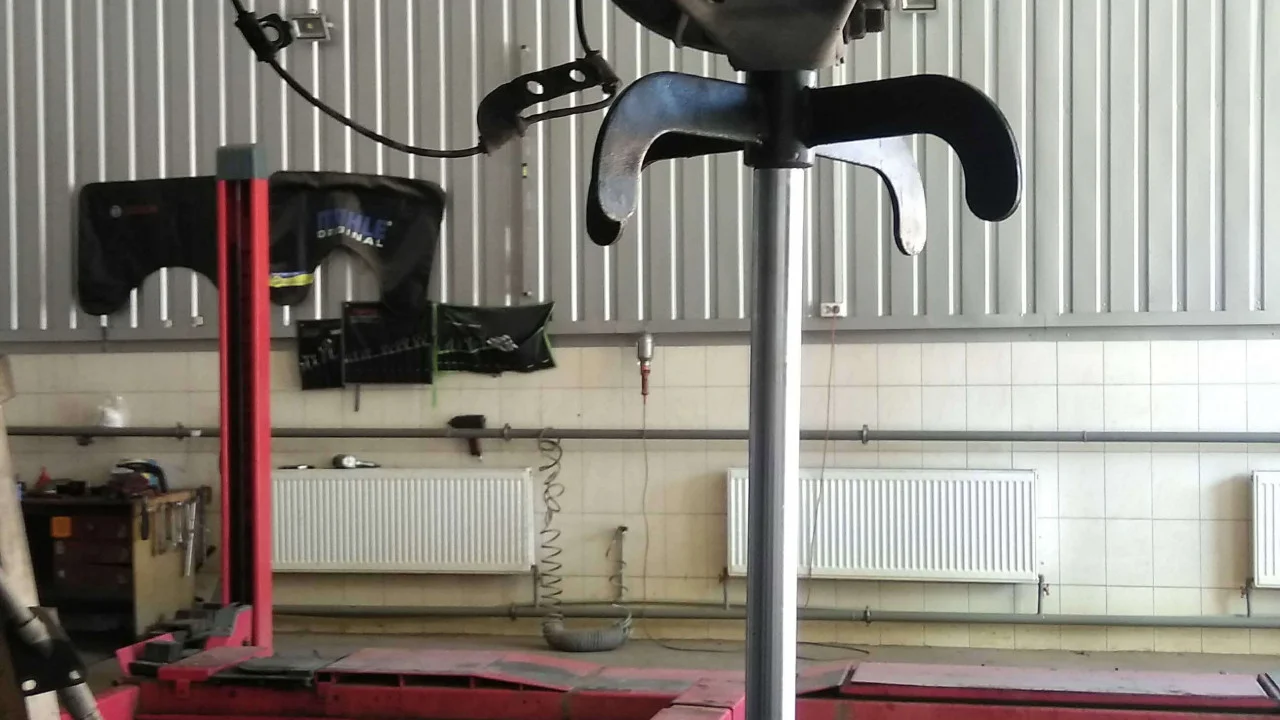

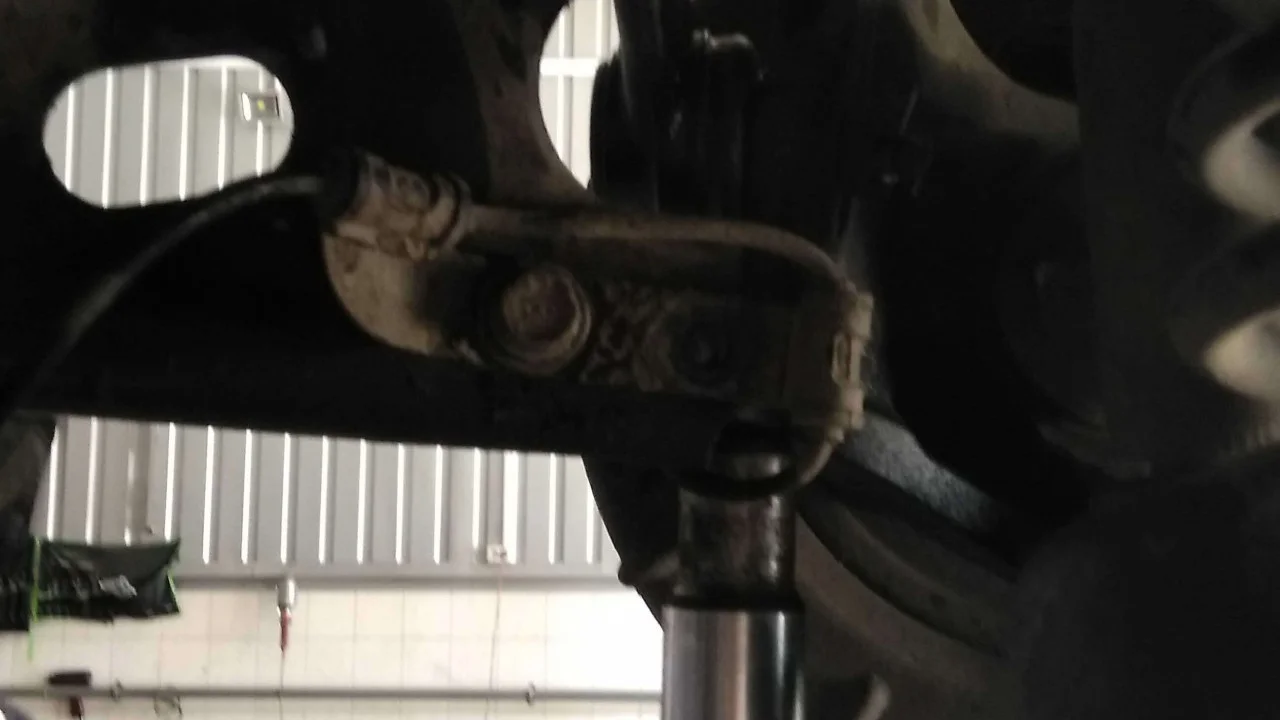

Далее подставляем телескопическую стойку под рычаг крепления к плате тормозного диска и домкратом до момента сопоставления отверстий для болтов.

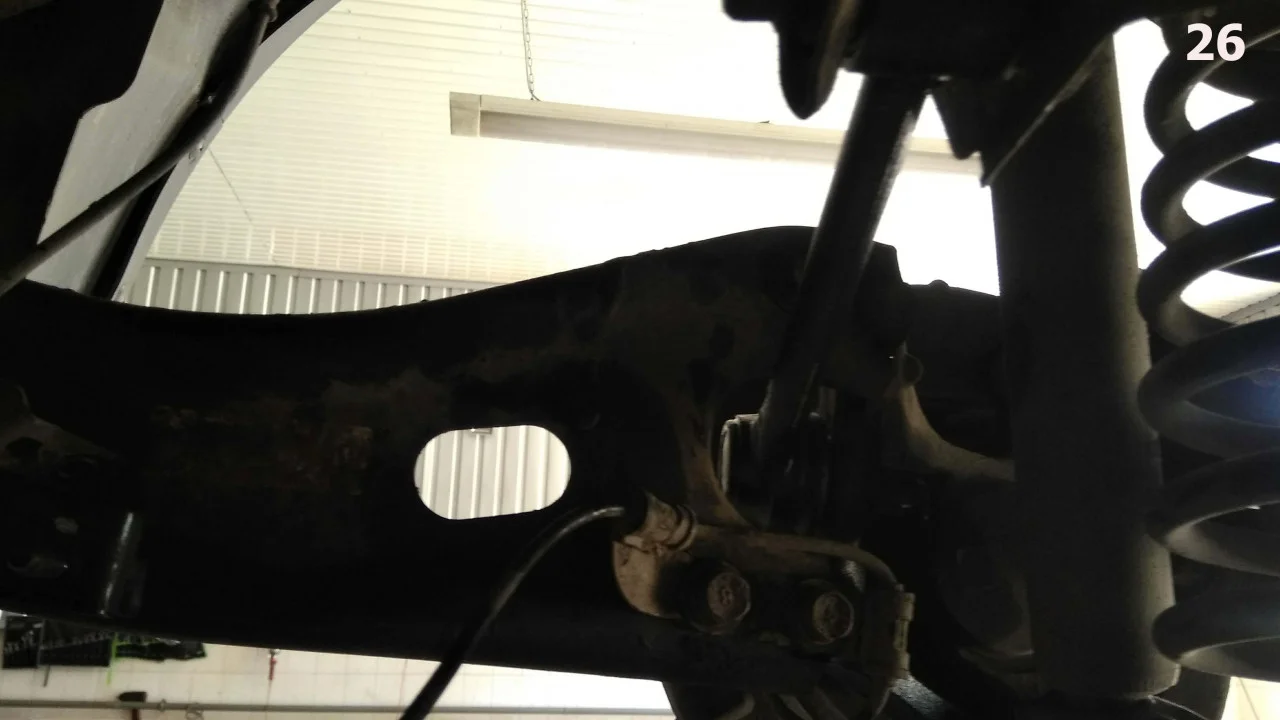

4 болта на 14, затягиваем и опускаем стойку.

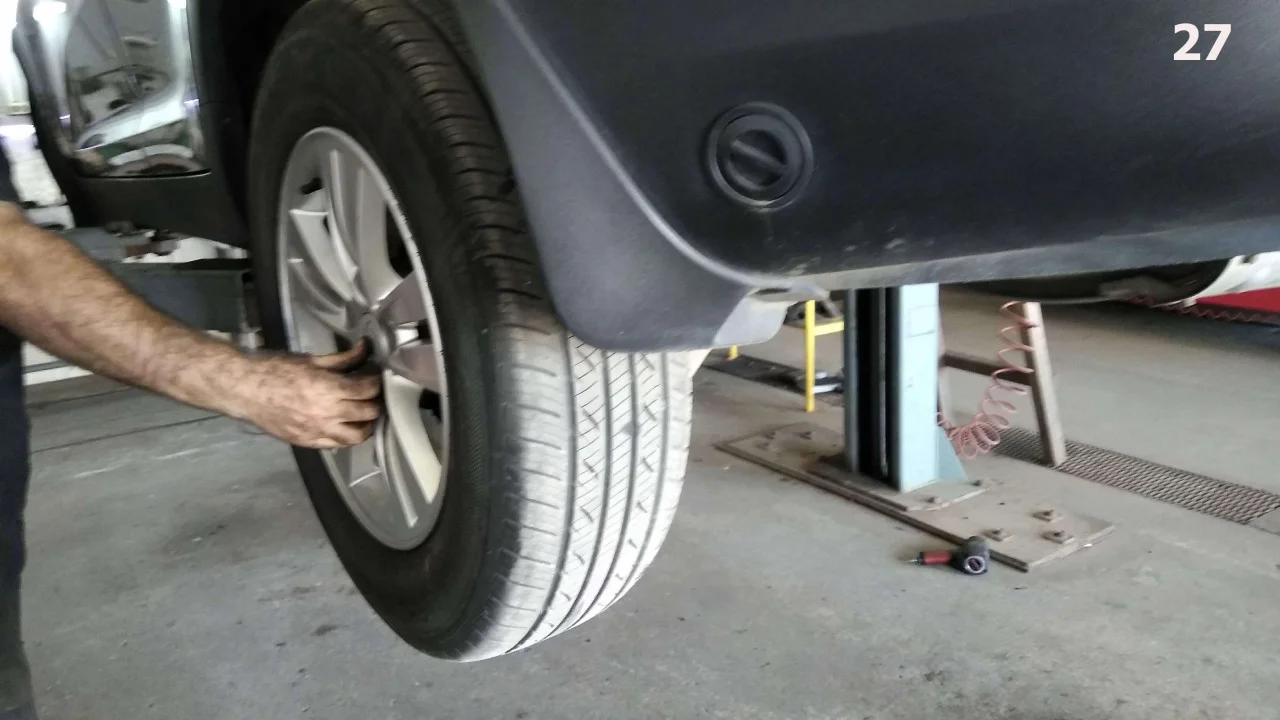

Крепим на место трос ручного тормоза и датчик ABS. Проверяем все и ставим колеса.
