Замена рычагов передней подвески VW Passat B5

22K
7
0

В данном фото отчёте подробно показано как своими руками произвести замену рычагов передней подвески на автомобиле VW Passat B5. Данный фото отчёт подойдёт ко всем моделям VW Passat B5 в кузовах седан и универсал. Сама по себе процедура замены средней степени сложности.

Вам потребуется гараж и яма.

Совет: перед соединением узла амортизаторная стойка (в сборе) необходимо соединить №16 — амортизационная стойка и № 23 — болт М12х1,5х85. Тогда легче будет производить соединение стойки с кузовом

Из необходимых инструментов это:

  1. Набор рожковых и накидных ключей;
  2. Домкрат;
  3. Пара плоских отвёрток;
  4. Жидкое мыло;
  5. Проникающая смазка, лучше всего WD-40;
  6. Монтировка;
  7. Молоток;
Внимание. Не забудьте после замены рычагов передней подвески, сделать развал схождения.
Step 1
1

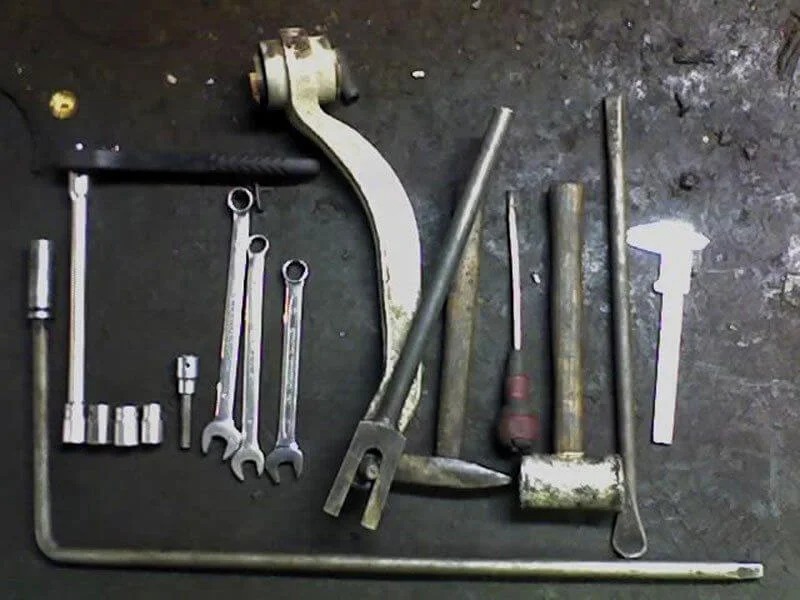

Необходимый инструмент.

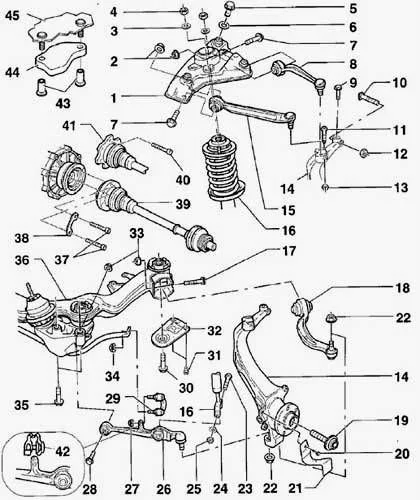

Step 2
2
  1. – кронштейн верхней опоры передней подвески;
  2. – самоконтрящаяся гайка, 50 Нм + довернуть на 90°;
  3. – шайба;
  4. – самоконтрящаяся гайка, 20 Нм;
  5. – болт, 65 Нм;
  6. – шайба;
  7. – болт, М10х60;
  8. – передний верхний поперечный рычаг;
  9. – болт, 7 Нм;
  10. – болт;
  11. – болт М10х100;
  12. – самоконтрящаяся гайка, 45 Нм;
  13. – самоконтрящаяся гайка, 40 Нм;
  14. – поворотный кулак;
  15. – верхний передний поперечный рычаг;
  16. – амортизационная стойка;
  17. – болт М12х1,5х120;
  18. – нижний задний поперечный рычаг с гидравлической опорой;
  19. – болт;
  20. – болт, 10 Нм;
  21. – защитная пластина;
  22. – гайка, 100 Нм;
  23. – болт М12х1,5х85;
  24. – шайба;
  25. – самоконтрящаяся гайка с насечками, 90 Нм;
  26. – нижний передний поперечный рычаг;
  27. – самоконтрящаяся гайка с насечками, 70 Нм;
  28. – болт М12х1,5х100;
  29. – серьга стабилизатора;
  30. – болт М12х1,5х105, 110 Нм + довернуть на угол 90°;
  31. – болт М8х25, 25 Нм;
  32. – пластина поддержки нижней передней рамы;
  33. – самоконтрящаяся гайка, 90 Нм + довернуть на угол 90°;
  34. – самоконтрящаяся гайка с насечками, 90 Нм;
  35. – болт М10х70, 70 Нм;
  36. – нижняя передняя рама;
  37. – болт;
  38. – пластина;
  39. – приводной вал с шарнирами равных угловых скоростей;
  40. – болт М10х20, 80 Нм;
  41. – приводной вал с трехплечим шарниром;
  42. – зажим;
  43. – крепежный колпачок;
  44. – пластина;
  45. – крепление амортизационной стойки;

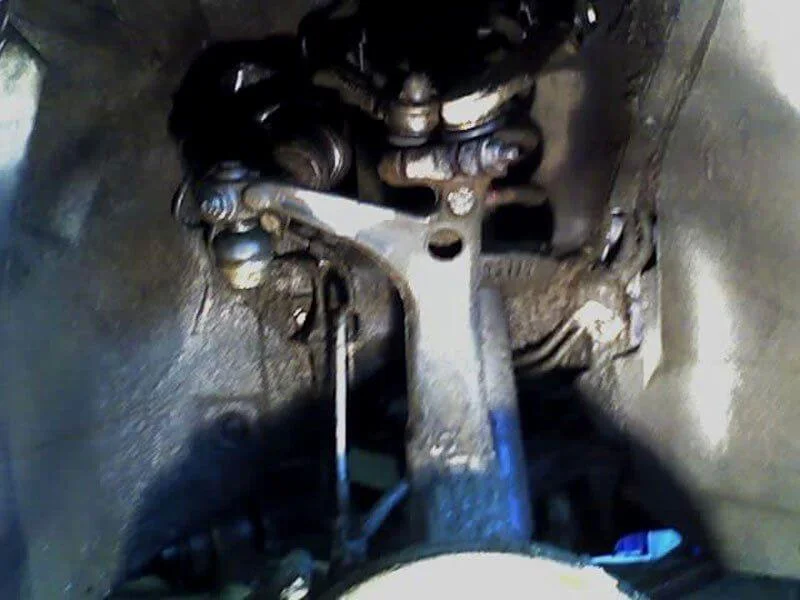

Step 3
3

При помощи головки на 17 отвинчиваем болты и убираем передние колеса.

Далее ключиком на 16 отвинчиваем болт №10(см. чертеж), что крепят передние верхние рычаги № 8 и 15.

Step 4
4

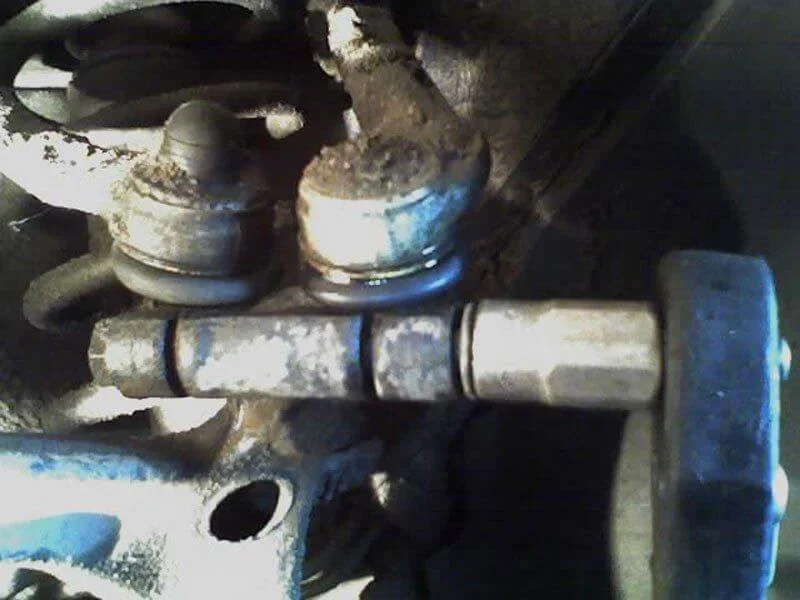

Выколачиваем болт, и убираем его.

Step 5
5

Выколачиваем верхние рычаги. При помощи простого молотка или пользуясь съемником.

Для данной операции, также подойдёт «мягкий» молоток (дюралевый).

Все рычаги в месте состыковки (в новом комплекте заглушены черными пластмассовыми чехлами) имеют коническую форму.

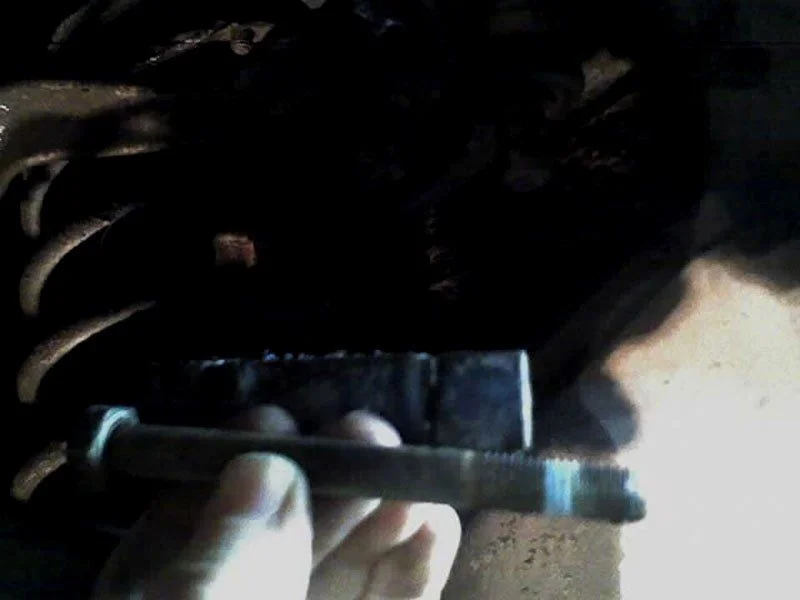

Так выглядит болт.

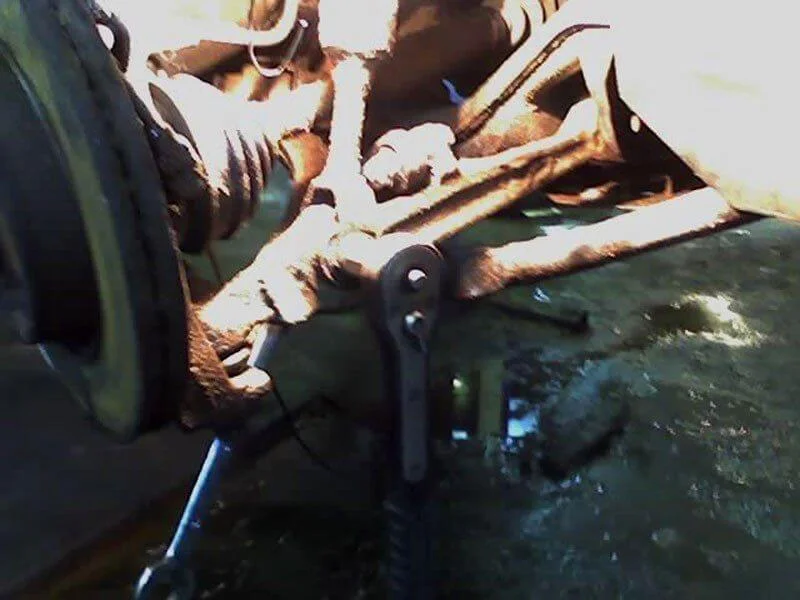

Step 6
6

Далее при помощи ключей на 18 откручиваем болт тот что снизу № 23 — болт М12х1,5х85.

Step 7
7

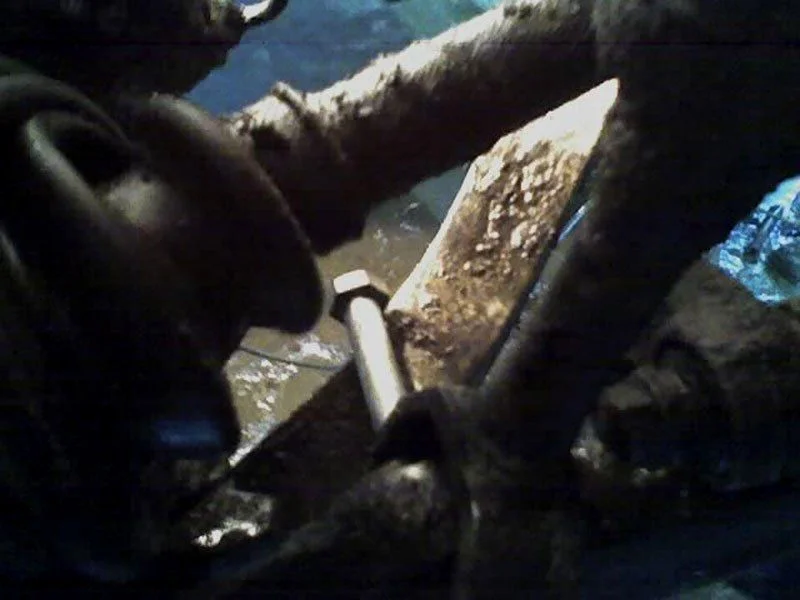

Сам тормозной диск выкручиваем вправо до упора и выколачиваем болт, разъединяем детали.

Step 8
8

Выкручиваем три болта на 16, что вверху, возле с воздушного фильтра.

Step 9
9

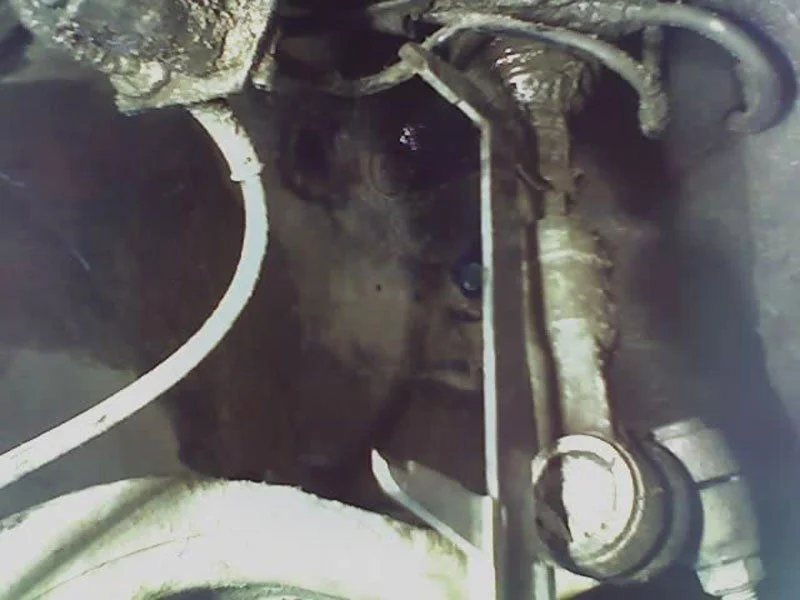

С внутренней стороны (крыла) убираем стопорную гайку и вытягиваем амортизационную стойку в сборе вниз.

Меряем штангенциркулем расстояние от середины тяги, до края контр гайки на рулевой рейке. Это нужно для выставления новой тяги, дабы спокойно доехать до сход развала.

Step 10
10

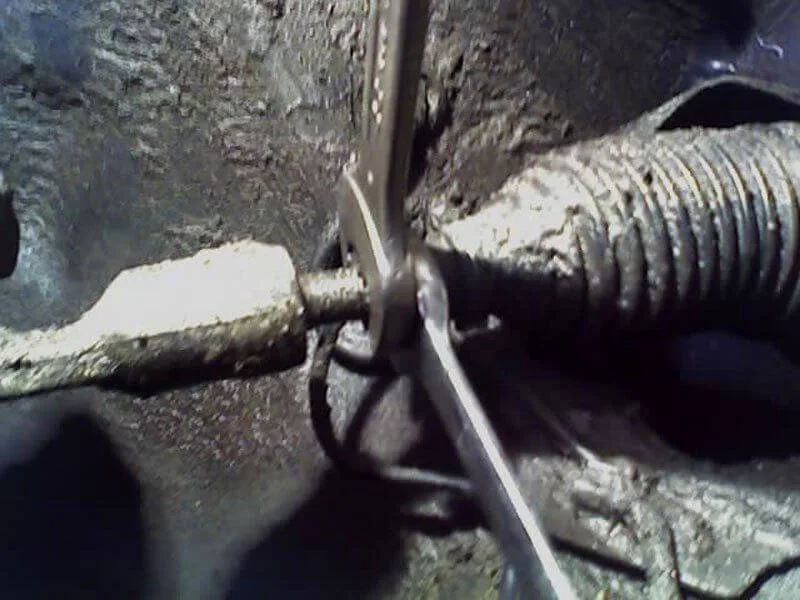

При помощи ключей на 18 и 22 откручиваем контр гайку на рулевой рейке тяги.

Step 11
11

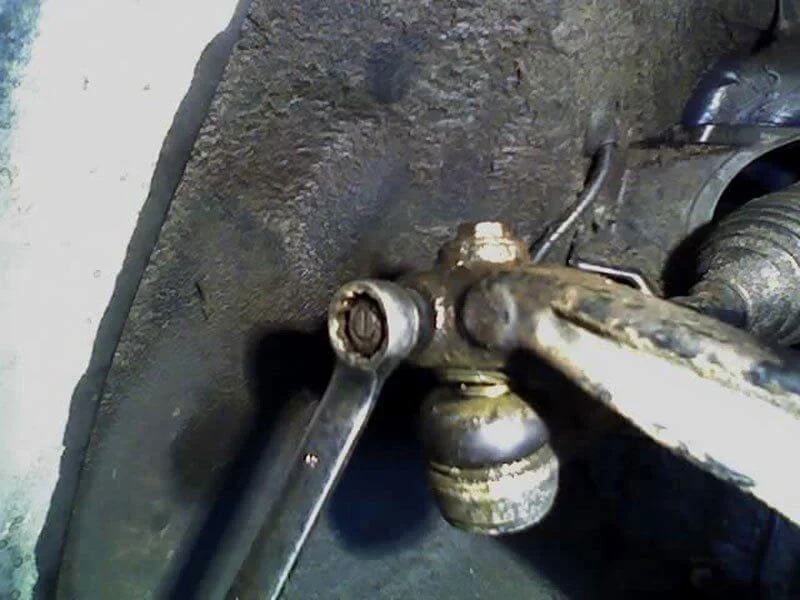

Далее берём ключ на 16, откручиваем боковую гайку.

Step 12
12

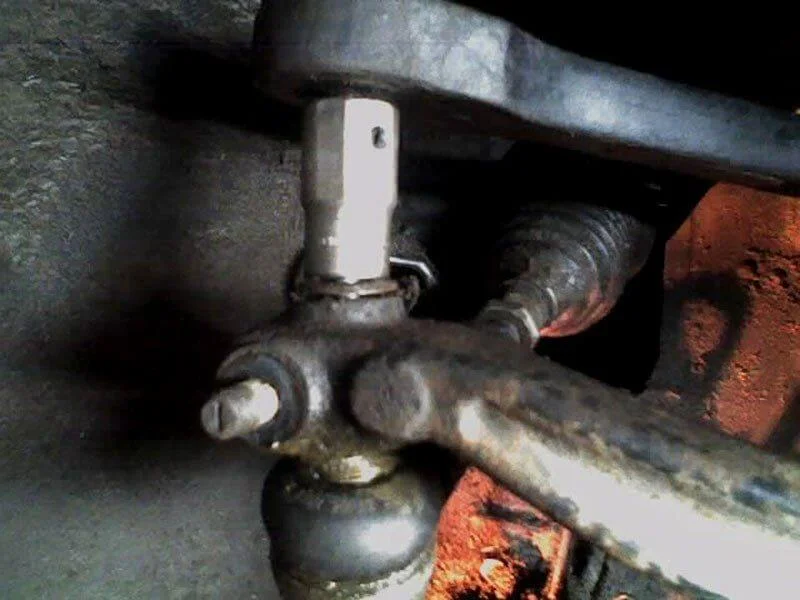

После ключиком на 13 откручиваем верхний болт.

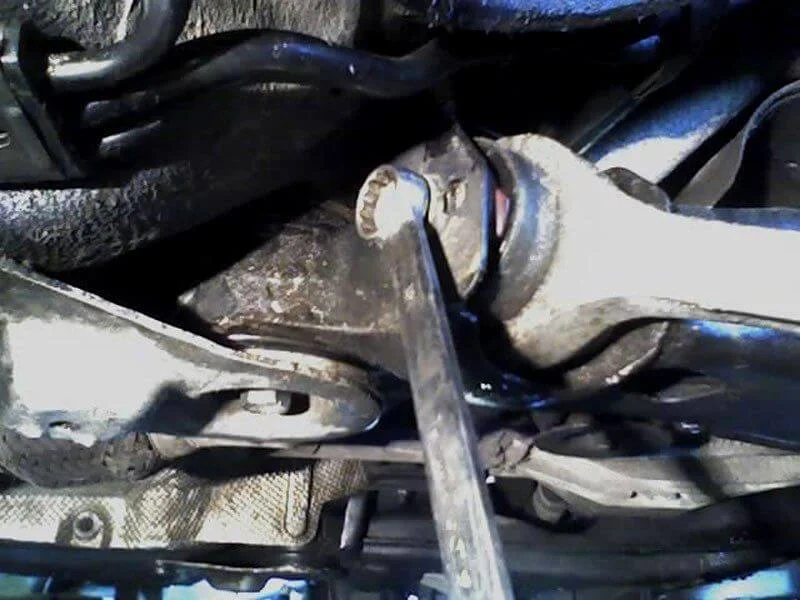

Step 13
13

Далее при помощи монтировки разъединяем этот узел.

Откручиваем этот узел, подсчитывая при этом количество оборотов.

Нужная операция для сход развала.

При помощи ключей на 18 откручиваем болт № 17 — болт М12х1,5х120,.

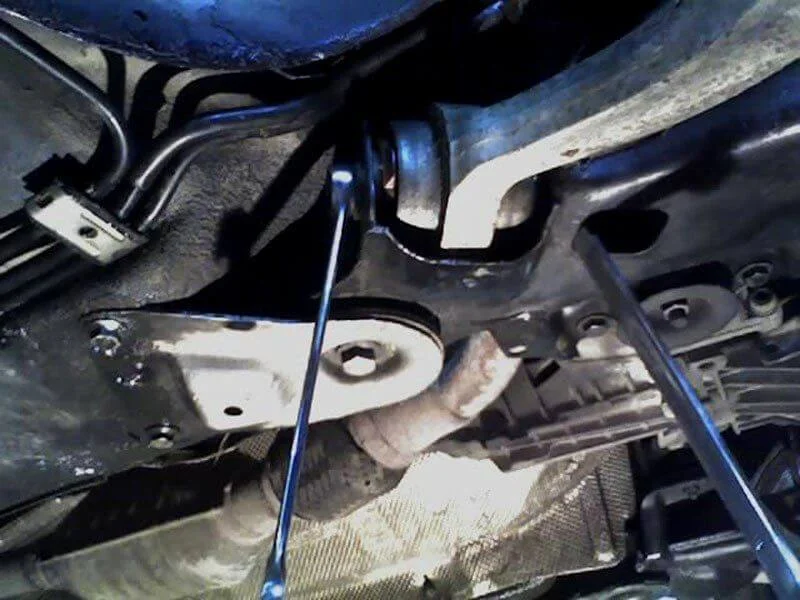

Step 14
14
Step 15
15

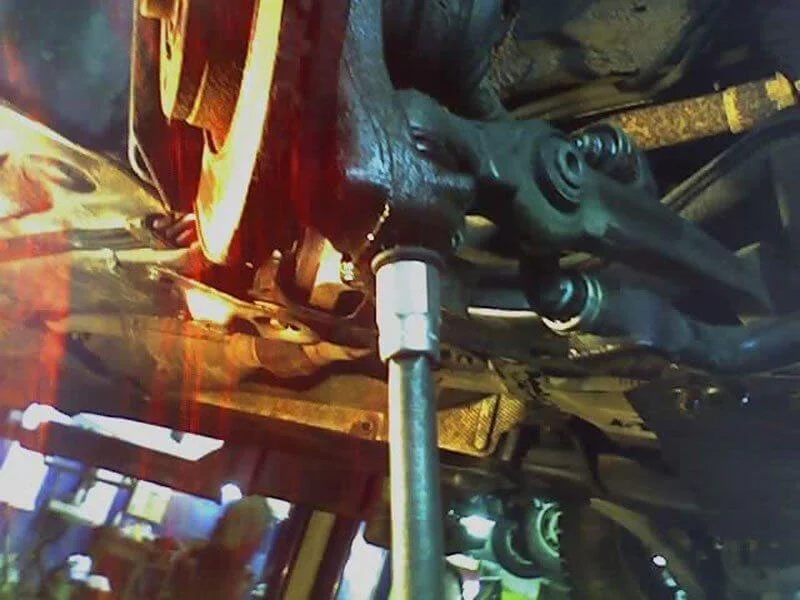

Step 16
16

Далее, головкой (обязательно) на 18 с удлинителем (закручен с большим усилием) используя хороший рычаг, (что бы ни сорвать грани на гайке) откручиваем гайку № 22 — гайка, 100 Нм.

Step 17
17

Дальше при помощи ключей на 16 отвинчиваем «С» образную деталь № 29 — серьга стабилизатора, и демонтируем данный узел.

Step 18
18

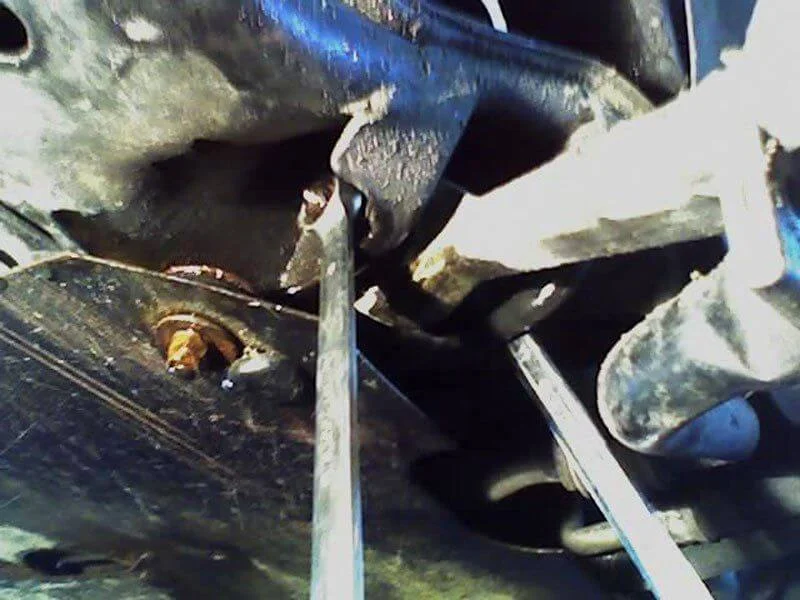

После ключиками на 13 и 18 отвинчиваем болт № 28 — болт М12х1,5х100, № 26 — нижний передний поперечный рычаг.

Step 19
19

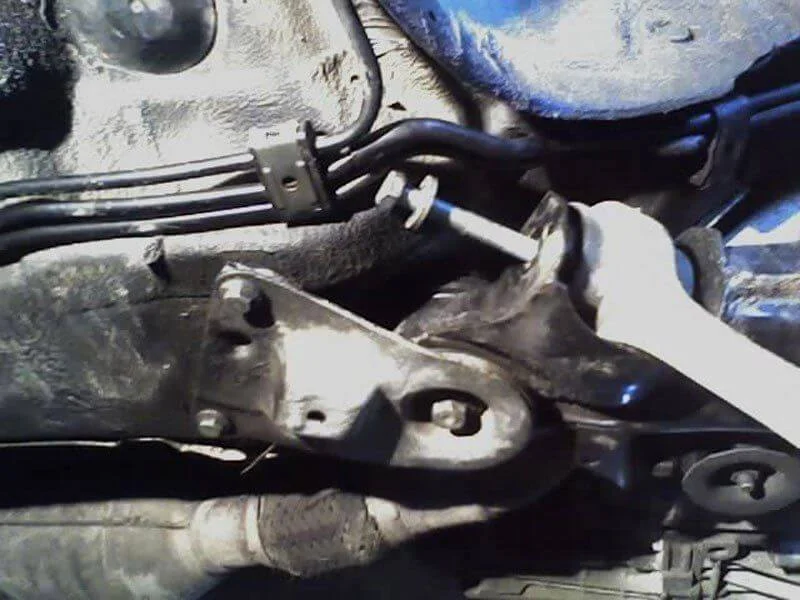

Step 20
20

Вытягиваем его, перед этим выкрутив три болта № 30 — болт М12х1,5х105 (выкручивали не полностью), 110 Нм + довернуть на угол 90°, № 31 — болт М8х25, 25 Нм, № 32 — пластина поддержки нижней передней рамы, и не сильно отжав этот узел от днища машины.

При выполнении данной процедуры будьте аккуратны и не повредите тормозные трубки.

Демонтируем последний рычаг.

Сборку производим в обратной последовательности.
