Ремонт передней амортизационной стойки

Процедура ремонта амортизационной стойки (винтовой пружины).

Схема монтажа:

• 1 - Гайка, самостопорящаяся, 60 Нм, заменять каждый раз при снятии;
• 2 - Подшипник амортизатора;
• 3 - Верхняя чашка пружины;
• 4 - Верхняя опора;
• 5 - Пыльник;
• 6 - Упор;
• 7 - Амортизатор, Соответствие
• 8 - Нижняя прокладка. Для обеспечения равномерной высоты посадки винтовые пружины должны устанавливаться с нижней прокладкой;
• 9 - Нижняя опора;
• 10 - Винтовая пружина. Повреждение поверхности витков пружины не допускается. Обратить внимание на цветовую маркировку;
• 11 - Защитный колпачок.

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:

• Динамометрический ключ -V.A.G 1332-;
• Приспособление для сжатия пружин подвески -VAS 6046-;
• Захват для пружины -VAS 6046/3-;
• Ремонтный комплект для амортизатора -T10001-.

То, какие тормоза установлены на автомобиле, указано соответствующим номером PR на информационной табличке автомобиля.

• Снять амортизационную стойку.

Снятие винтовой пружины

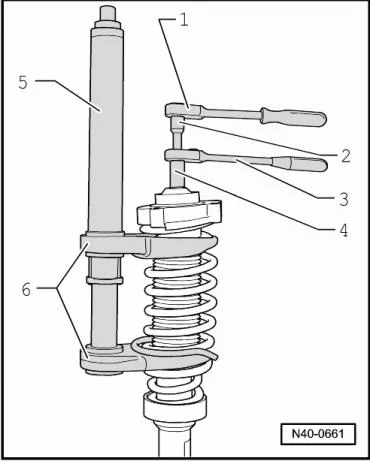

• Установить инструменты на амортизационную стойку, как показано на рисунке;

• 1 - Трещотка (обычная);
• 2 - -T10001/14-;
• 3 - -T10001/11-;
• 4 - -T10001/3-;
• 5 - -VAS 6046-;
• 6 - -VAS 6046/3-;
• При предварительном сжатии следить за правильным положением пружины в держателе пружины -VAS 6046/3--стрелка-;
• Сжать пружину так, чтобы освободить верхнюю чашку пружины;
• Отвернуть гайку штока поршня и снять подшипник амортизатора;
• Снять верхнюю чашку пружины с пыльником и снять винтовую пружину вместе с устройство натяжения пружин.

Установка винтовой пружины

• Вставить верхнюю опору -2- в верхнюю чашку -1-;
• При этом выступ -стрелка A- должен совпасть с углублением -стрелка B-;
• Предварительно сжать винтовую пружину с помощью устройства натяжения пружин -VAS 6046- и держателя пружины — VAS 6046/3-;
• Следить за правильным положением пружины в держателе пружины -VAS 6046/3--стрелка-;
• Насадить винтовую пружину с помощью устройства натяжения пружин -VAS 6046- на прокладку с нижней резиновой опорой;
• Насадить пыльник и верхнюю чашку пружины на шток поршня;

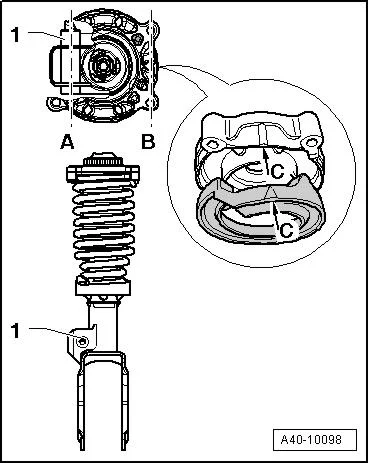

• Верхнюю чашку необходимо установить на пружину так, чтобы маркировка -стрелка C- находилась напротив крепления соединительной тяги -1-;
• Линии центов -A- и -B- должны быть параллельны друг другу;
• Конец пружины должен прилегать к упору верхней опоры -стрелка 1-;
• Следить за тем, чтобы пыльник был зажат в верхней чашке пружины -стрелка 2-;
• Установить подшипник амортизатора и завернуть новую гайку на шток поршня;
• Разжать стяжку -VAS 6046- и снять ее с пружины;
• Установить амортизационную стойку.
