Замена задней ступицы Toyota RAV4

09 сентября 2021

•

40K

Замена задней ступицы в виде фотоотчета на автомобиле Тойота РАВ4 (RAV4 A20 4WD).

Немного конкретики о диагностировании проблемы.

Подшипники ступицы, обычно, проявляют себя, в первую очередь, характерным гулом и/или люфтом при проверке состояния подвески. Гул равномерный, нарастает по мере роста скорости движения, усиливается при увеличении нагрузки на изношенный подшипник; нагрузка — ключевой момент диагностики ступицы.

Для определения правой или левой стороны, а также для снятия подозрений с редуктора заднего моста проводим тест в движении — покачиваем рулем для переменной загрузки правой (в левом повороте) и левой (в правом повороте) сторон автомобиля, и меняем усилие на педали газа — от интенсивного разгона до торможения двигателем. «Больная» задняя ступица либо больше гудит в повороте с нагрузкой на нее, либо меньше гудит при разгрузке. Также, ощущается небольшое изменение характера звука при изменении тяги, связанное с загрузкой/разгрузкой задней оси при разгоне/торможении. Для исключения других элементов трансмиссии и двигателя переключаем передачи не меняя скорости движения — частота звука меняться на должна.

Итак, в данном случае, была определена задняя правая ступица. Случай уже весьма запущенный — гул отчетливо меняется при проезде неровностей, поэтому, очевидно, необходима замена.

Какую заднюю ступицу поставить на Toyota Rav4 и когда менять?

Оригинальный номер 4241042020, средняя цена около 9409 руб.

Аналоги:

GMB GH31735 — 2851 руб.
ILJIN IJ143007 — 4070 руб.
Febest 0182ACA20R — 3127 руб.

Периодичность замены — на каждом плановом ТО проверка люфта ступичного подшипника (встроенного в ступицу, замена происходит только в сборе). Средний срок службы ступицы — более 100 тыс. км.

Сначала снимаем колесо, вытаскиваем шплинт и снимаем стопорный колпачок ступичной гайки. Чистим резьбу приводного вала от ржавчины. После чего ставим колесо на место, не забыв удалить с него защитный колпачок, фиксируем автомобиль и зажимаем педаль тормоза. Откручиваем ступичную гайку (момент затяжки 215 Нм) удлиненной шестигранной головкой на 30. Если резьба сильно заржавела — необходимо смазать и открутить ступенчато, чтобы не испортить резьбу гайки.

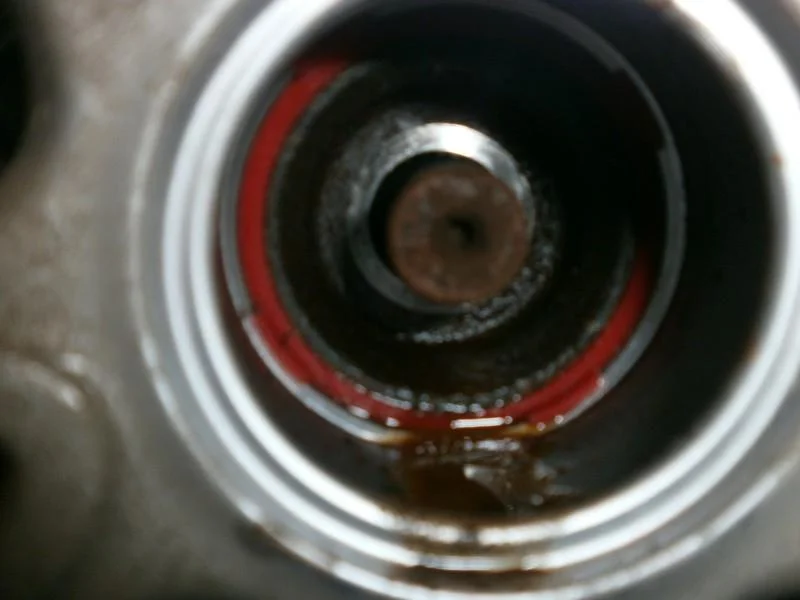

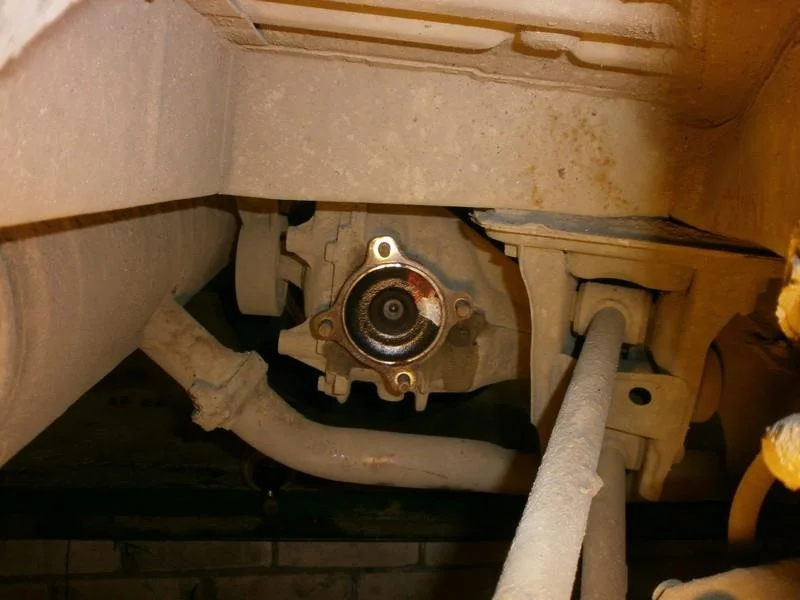

Откручиваем 4 гайки (на 14) крепления привода к редуктору заднего моста. Перед снятием привода отметим взаимное расположение привода и фланца редуктора, при сборке совмещаем отметки.

Инструкция рекомендует произвести снятия датчика ABS, который крепится болтом на 10 к кулаку. Однако, как и в данном случае, он довольно плотно усесться и при снятии возникнет риск его повредить и если ситуация имеет место, датчик необходимо оставить на месте — снятию привода он не мешает, просто действуйте аккуратно. Отсоединяем привод от редуктора и извлекаем его из ступицы легким постукиванием через проставку.

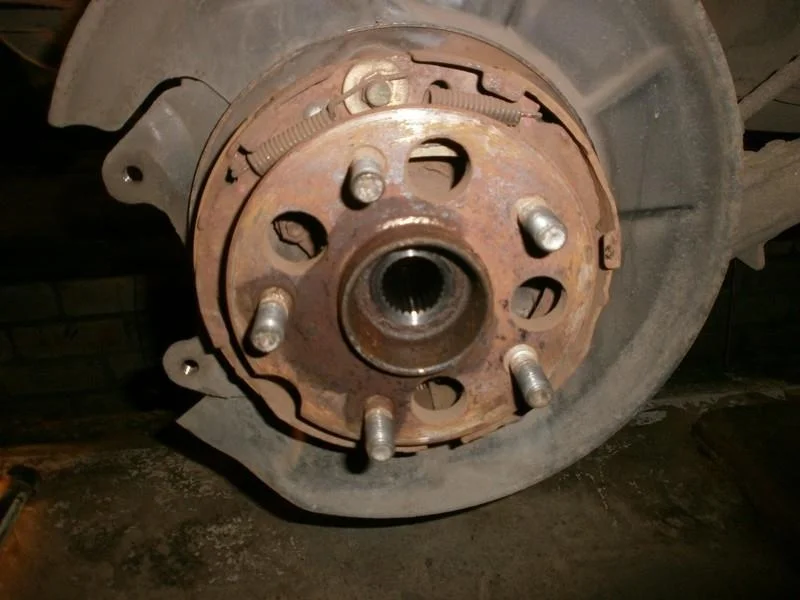

Откручиваем 4 гайки на 14 крепления ступицы к кулаку; 4 отверстия в ступице как раз для доступа к этим гайкам. И снимаем ступицу, по крайней мере так написано в инструкции, и так было бы на относительно свежем автомобиле. Но автомобиль не очень свежий, а ступица, похоже не снималась никогда — прикипела, приржавела и составила с кулаком одно целое. Снять старую ступицу с посадочного места оказалось самым продолжительным этапом работы. Первым делом ступица была выбита из кулака. Несколько плотных ударов по внешней обойме сделали свое дело, но самурайская ступица не сдается.

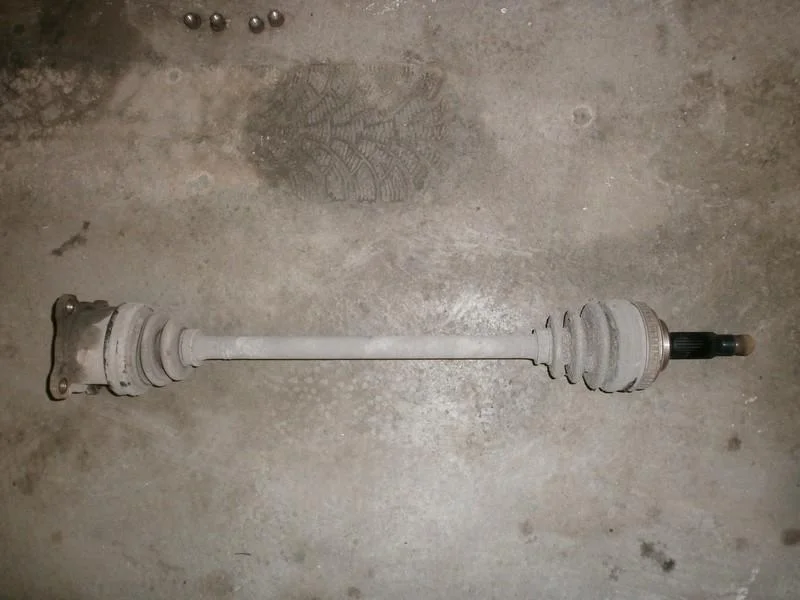

С приводом обращаемся аккуратно, дабы не повредить инкрементное кольцо ABS.

Технически правильным шагом было бы снять всю эту конструкцию с автомобиля и, соорудив упор в пластину по периметру плоскости прилегания ступицы, выдавить ее съемником или прессом. Но к пластине крепится неразрезной фиксатор соединения тормозной трубки и шланга, т.е. для снятия их необходимо разъединять и завоздушить тормозную систему. Для лучшего доступа снимаем колодки ручника и трос.

Теперь сросшаяся конструкция достаточно свободно перемещается, вставляем упор между кулаком и обоймой ступицы, для того чтобы выдавить ступицу ударной техникой. В качестве упора подойдет стальная пластина толщиной 5 мм, главное чтобы плотно прилегала и не пружинила. После серии плотных ударов по периметру ступица сдалась.

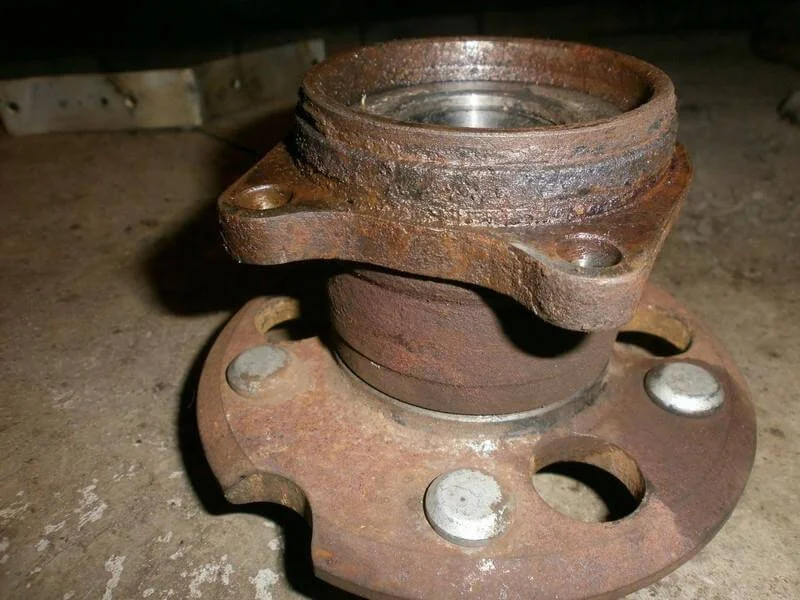

Как видим, вся внешняя обойма капитально проржавела. А это пластина и поворотный кулак. Чистим место посадки новой ступицы шабером. Больший эффект дает постукивание молоточком — ржавчина отлетает кусками.

По-видимому, проблема в том что этот элемент никак не закрыт от внешнего воздействия, и, при этом изначально отсутствует плотная посадка по месту, например конус, что и приводит к усиленному ржавлению и ступицы и кулака с пластиной.

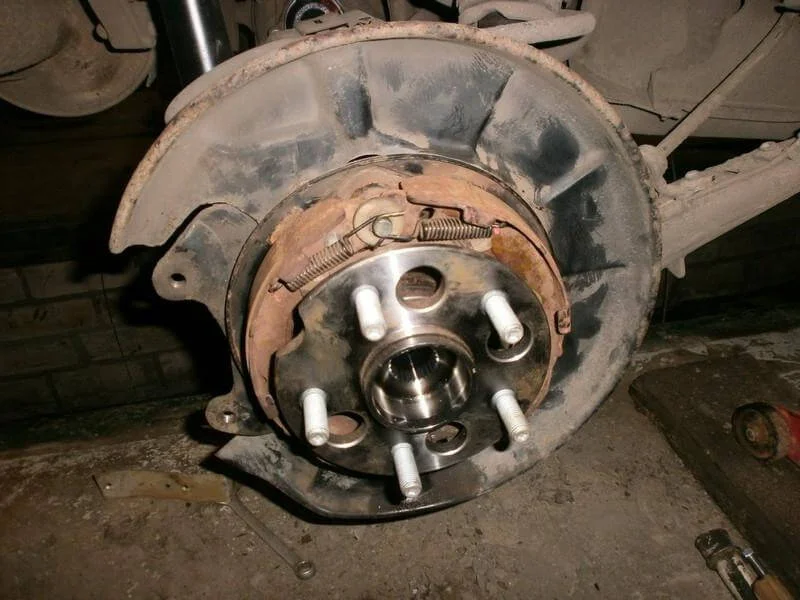

Старая и новая ступицы. Новая ступица встает на место от руки, совершенно свободно.

Затягиваем гайки моментом 50 Нм, затем возвращаем на место колодки и трос ручника.

Сборка в порядке обратном снятию. При установке тормозного диска соблюдайте расположение отверстия для регулировки ручника с выемкой на фланце ступицы.
