Замена переднего ступичного подшипника Audi Q7

26 ноября 2020

•

Продемонстрируем замену переднего правого ступичного подшипника на Audi Q7, 2009 года выпуска. Меняем подшипник из-за гула, который нарастает при наборе скорости. Для перепрессовки подшипника понадобится гидравлический пресс или тиски.

Диагностика и выбор подшипника

При значительном износе подшипника, достаточно поддомкратить колесо и покрутить его руками. Во время вращения вы услышите нехарактерный шум. Если подшипник только начинает разрушаться, вы не услышите шума при вращении колеса руками. В таком случае диагностику нужно производить на ходу. При повороте направо усиливающийся гул говорит об изношенном подшипнике с левой стороны, соответственно при повороте налево усиливающийся гул говорит об изношенном правом подшипнике.

Оригинальный передний ступичный подшипник VAG — 7L0498287. Аналоги: Meyle 100 650 0008, SNR R154.59, FAG 713 6106 30, SKF VKBA3645.

Инструменты и материалы для работы

домкрат;
ключ для колесных болтов;
вороток с трещоткой;
силовой вороток;
съемник пальцев рулевых и шаровых пальцев;
шестигранник на шесть;
Torx T30, 40;
проникающая смазка;
накидной ключ на тринадцать;
головка на тринадцать, семнадцать;
двенадцатигранная головка на тридцать два;
молоток;
шлицевая отвертка;
щипцы для снятия стопорных колец;
болгарка;
зубило;
тиски;
динамометрический ключ.

Процесс замены в фотоотчете.

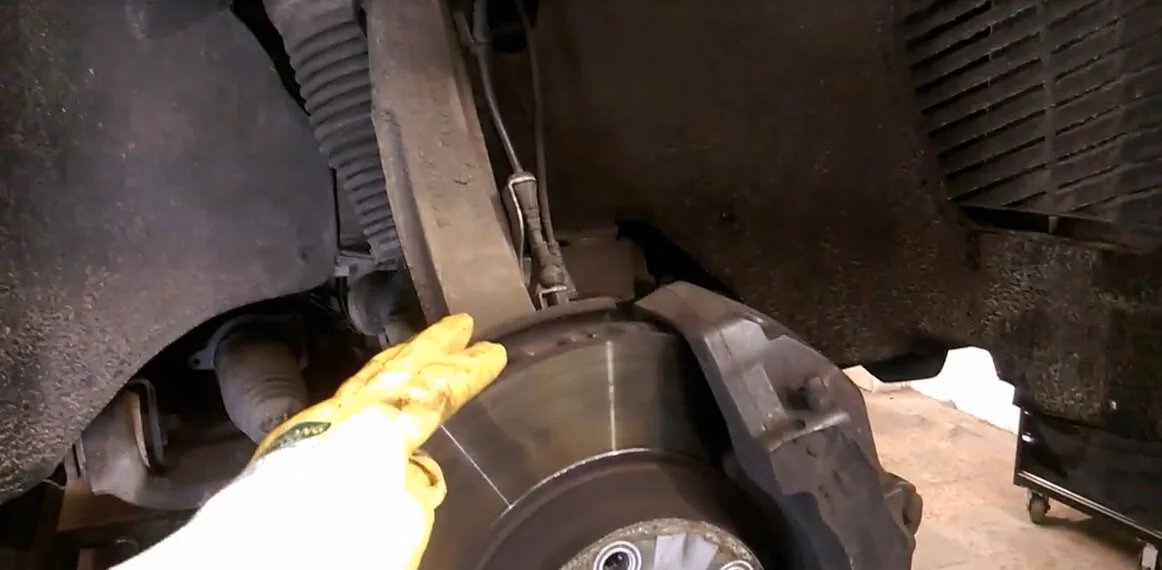

Для замены ступичного подшипника нам нужно полностью демонтировать поворотный кулак. Для начала поддомкрачиваем и снимаем колесо. Далее ставим деревянный брус под порог и опускаем на него автомобиль.

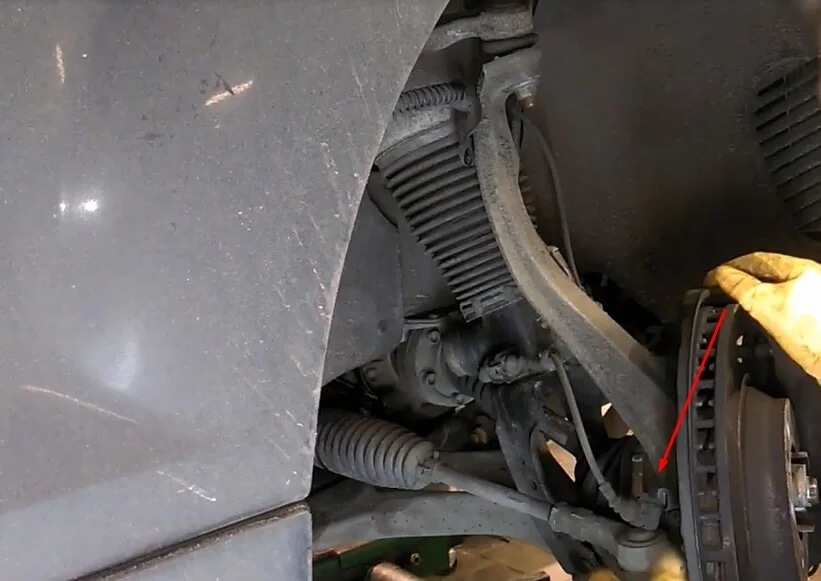

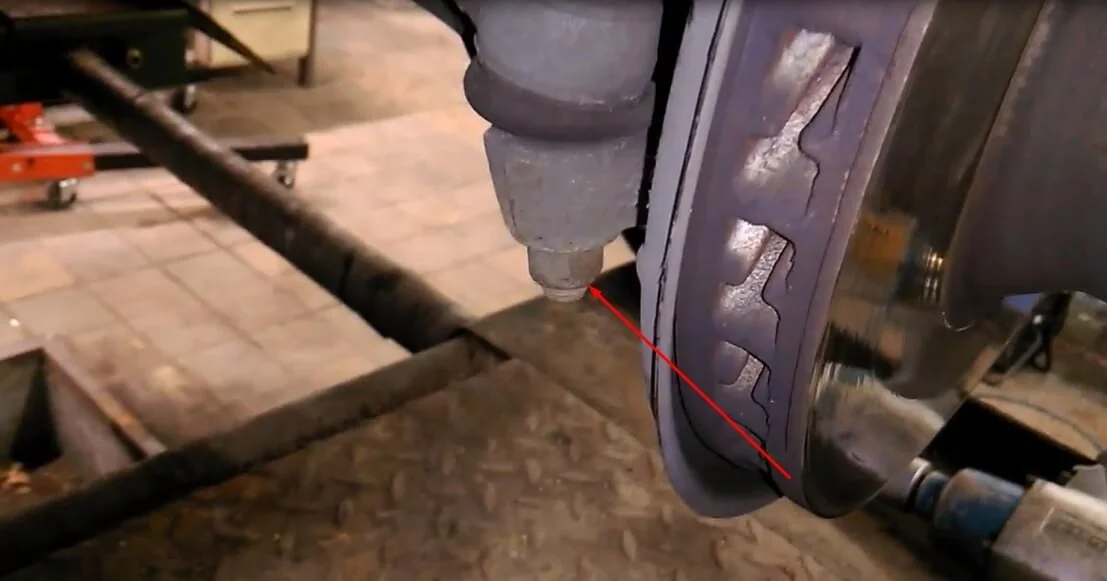

Отворачиваем гайку крепления рулевого наконечника и выпрессовываем палец съемником. Если съемника нет, можно ударить несколько раз молотком в торец уха куда входит палец и он выйдет. По такому же принципу извлекаются пальцы шаровых опор.

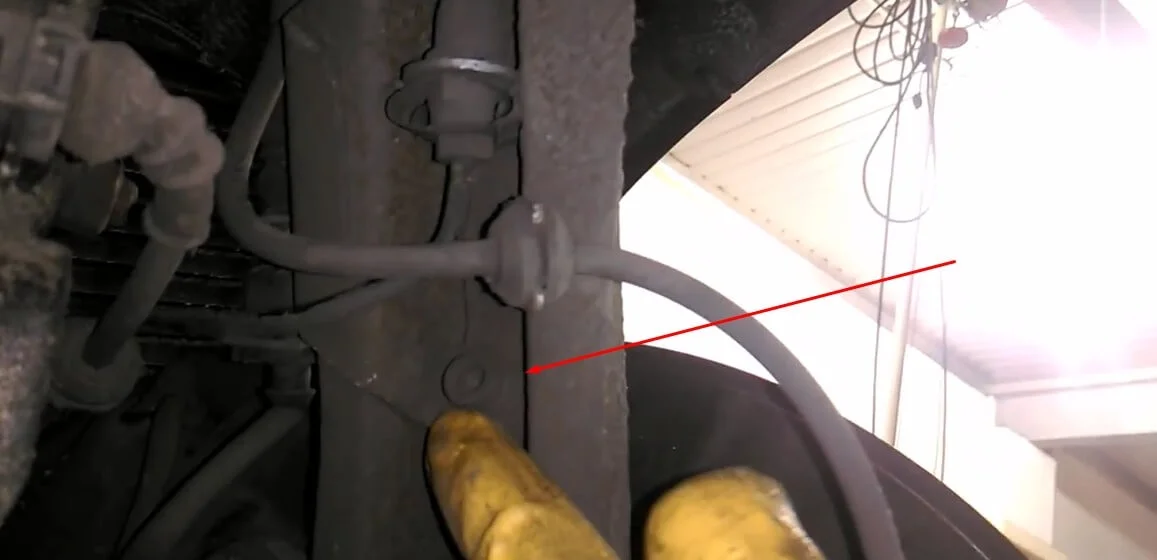

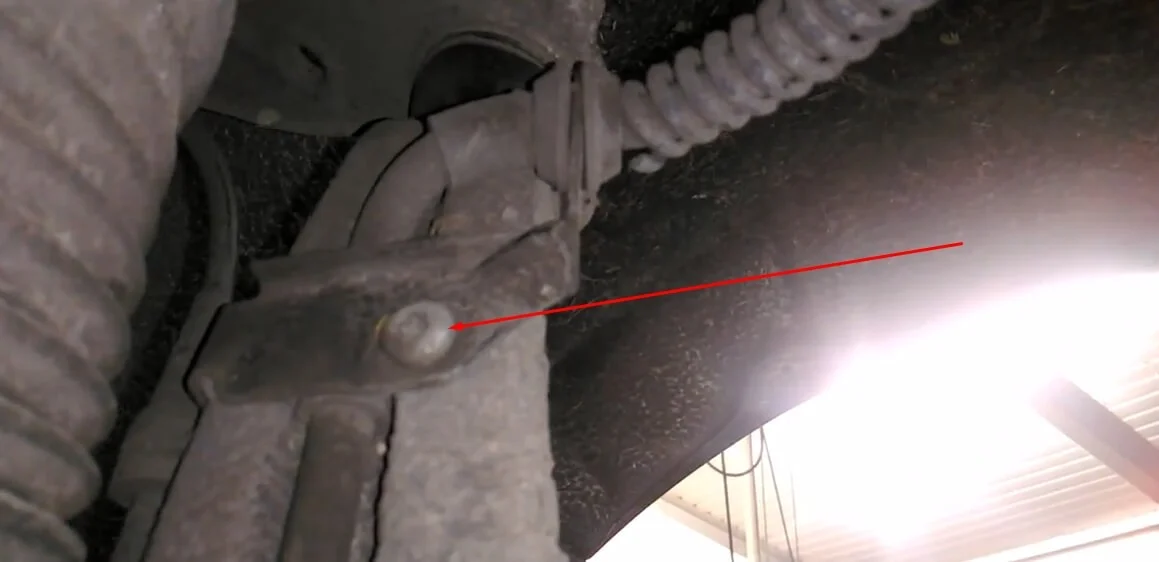

Выворачиваем кулак в сторону и с обратной стороны откручиваем две точки крепежа тормозного шланга. Болты под шестигранник на шесть и Torx T30.

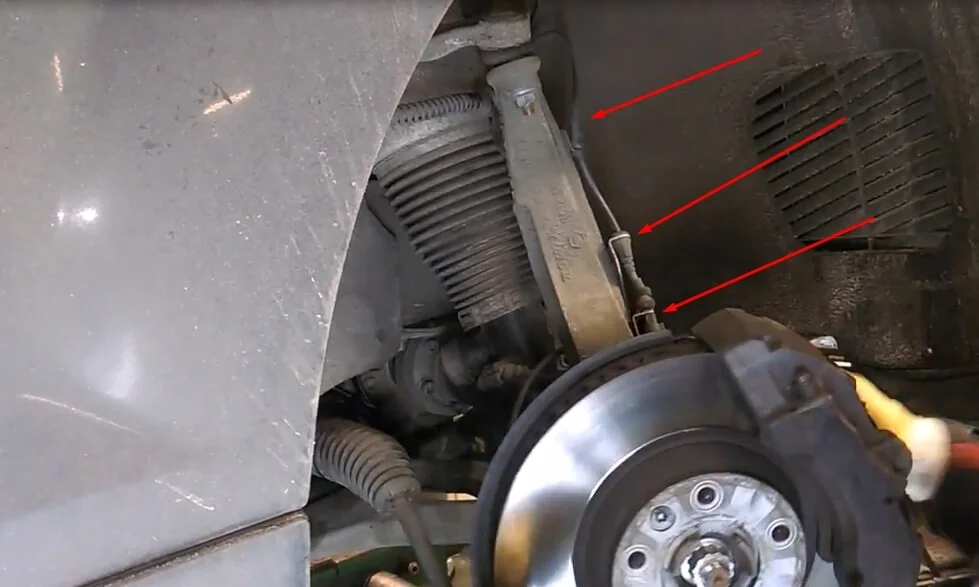

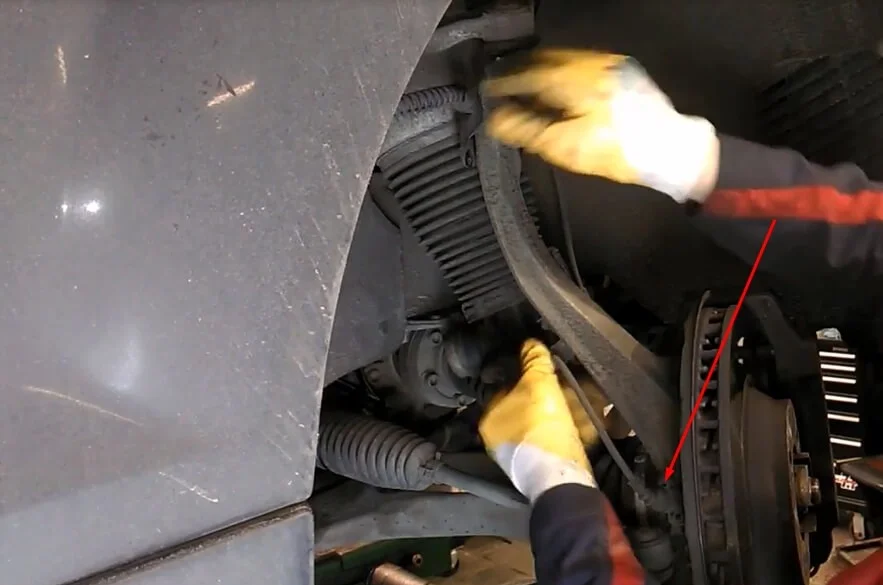

Вынимаем разъем питания датчика ABS и вынимаем провод из трех креплений который идет на датчик износа колодок.

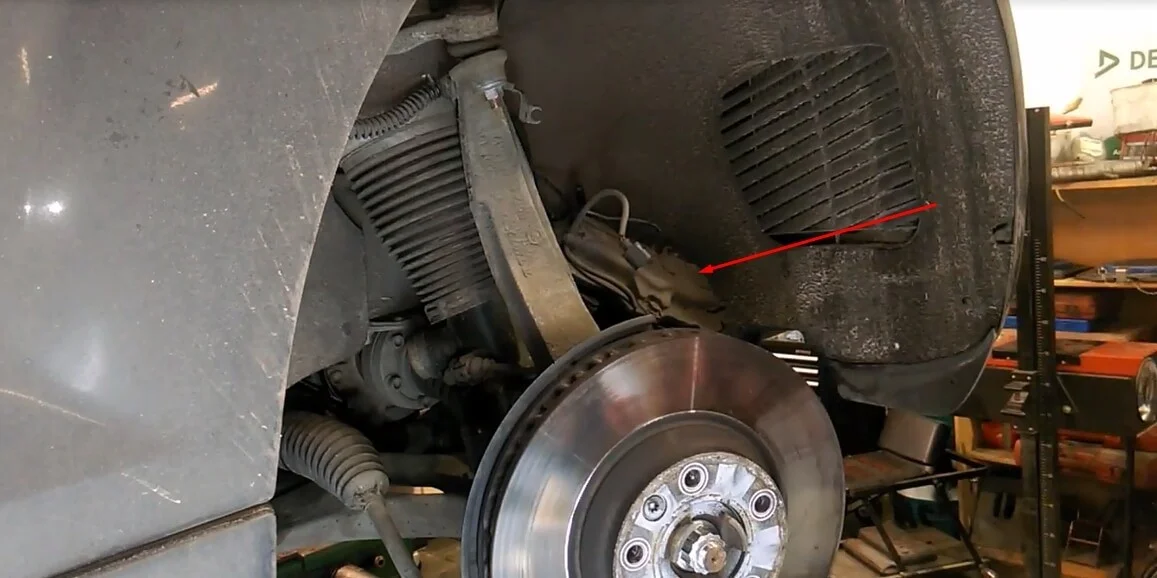

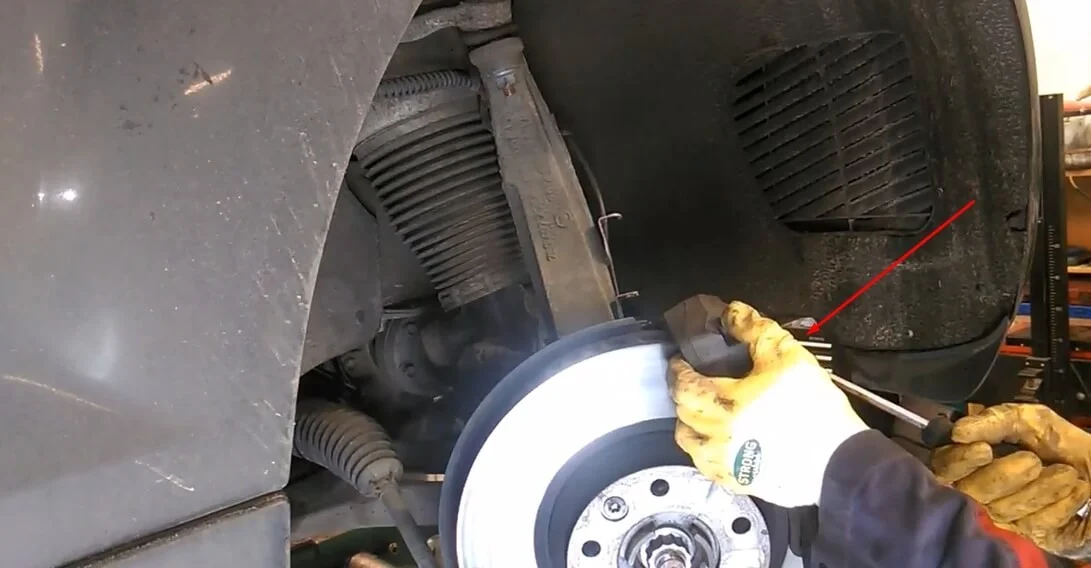

Теперь нам нужно снять суппорт. Разводим колодки с помощью шлицевой отвертки, снимаем пружинную скобу, отворачиваем болты направляющих осей и демонтируем суппорт. После снятия суппорт подвязываем к пружине. Болты направляющих удобно откручивать накидным ключом на тринадцать.

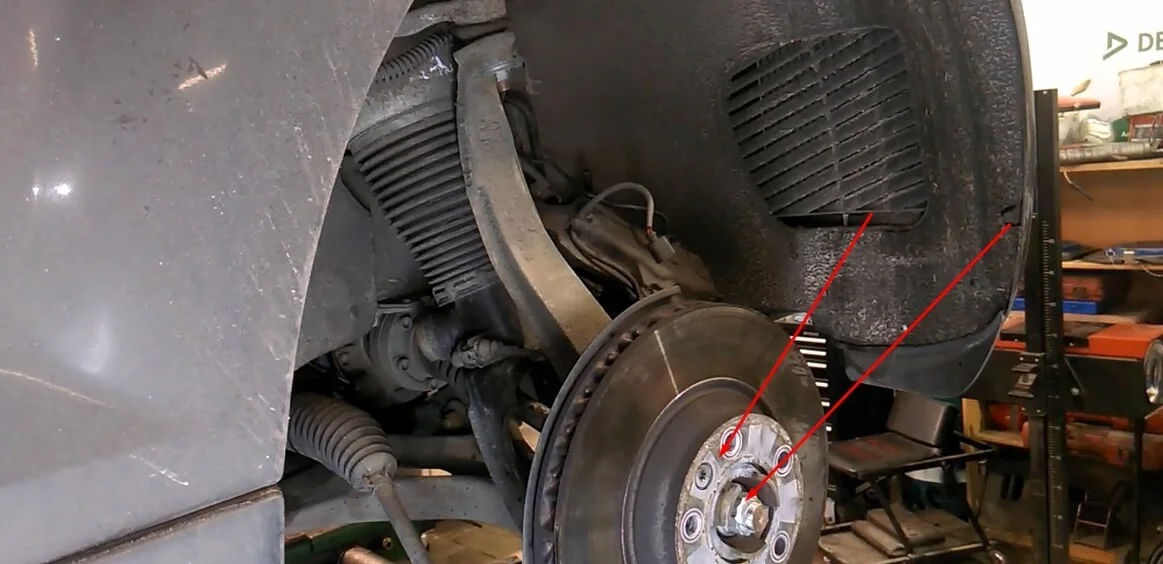

Отворачиваем ступичную гайку и болт крепления тормозного диска. Если у вас нет пневматического пистолета, гайку лучше сорвать пока машина стоит на колесах. Ступичная гайка под двенадцатигранную головку на тридцать два, а болт крепежа диска под Torx T40.

После откручивания обстукиваем диск и снимаем его.

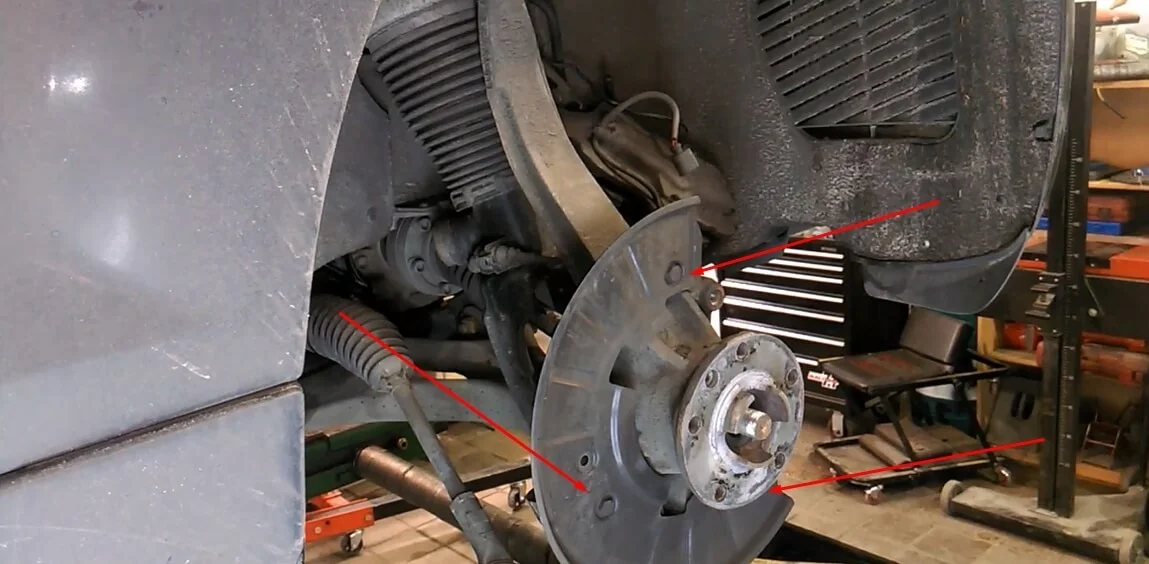

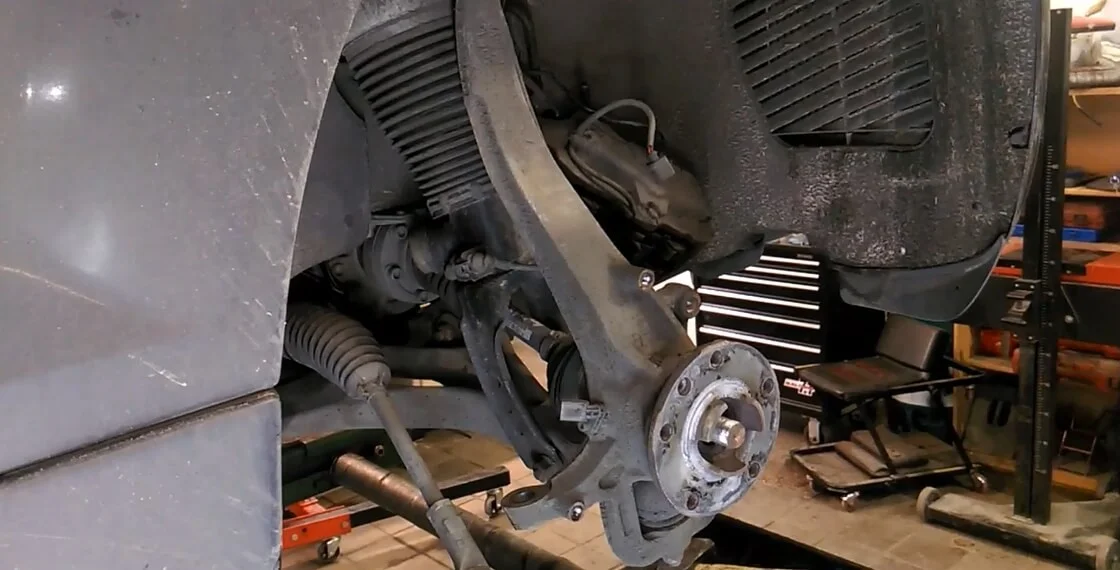

Отворачиваем три болта и снимаем защитный кожух. Болты под головку на тринадцать.

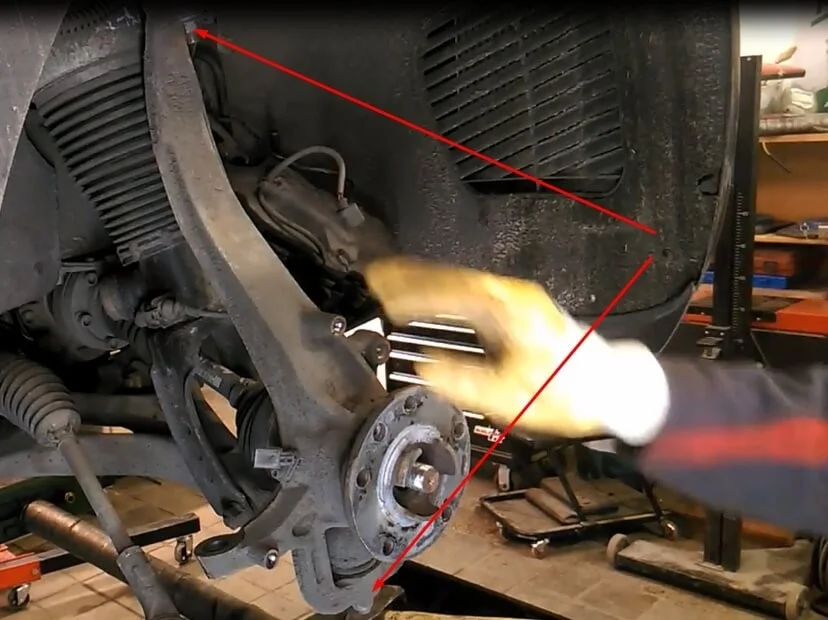

Отворачиваем верхнюю и нижнюю гайку крепежа пальцев шаровых. Гайки под головку на семнадцать.

Съемником выпрессовываем вначале верхний палец, затем нижний. Если съемника нет, можно выбить пальцы молотком, как и на рулевом наконечнике.

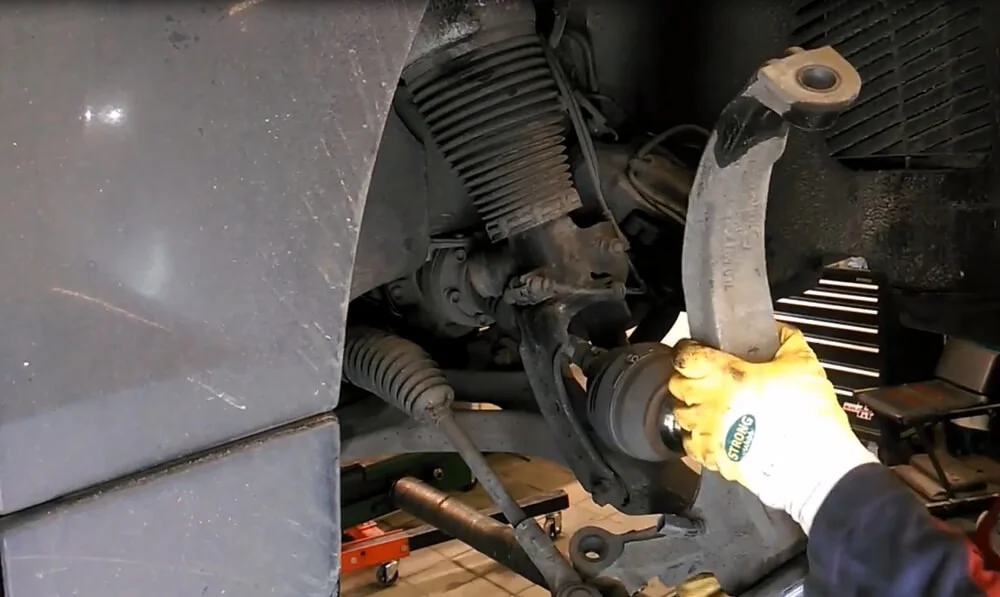

Вынимаем привод из поворотного кулака и демонтируем его.

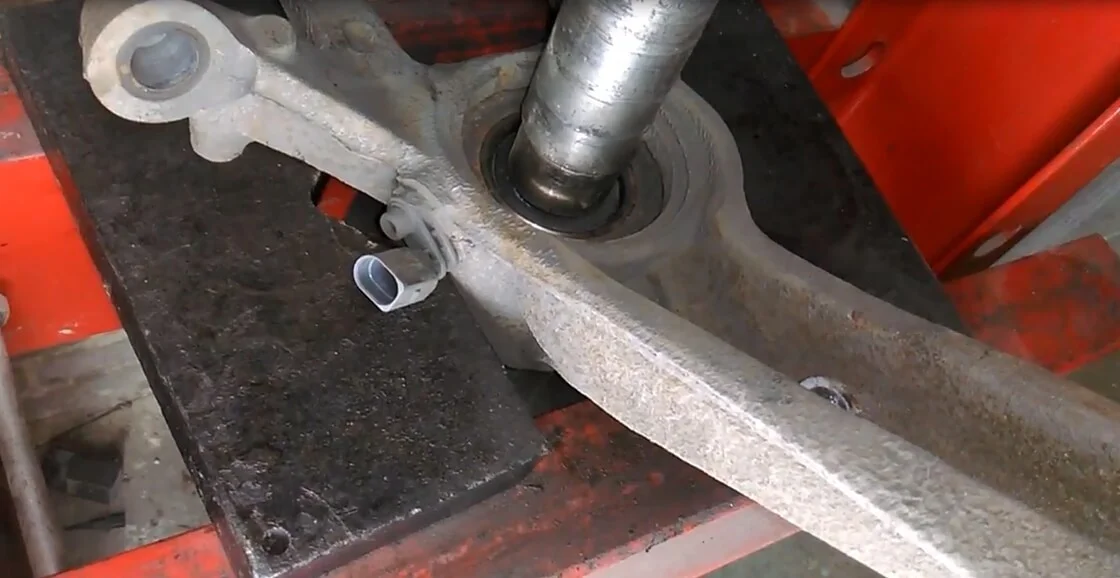

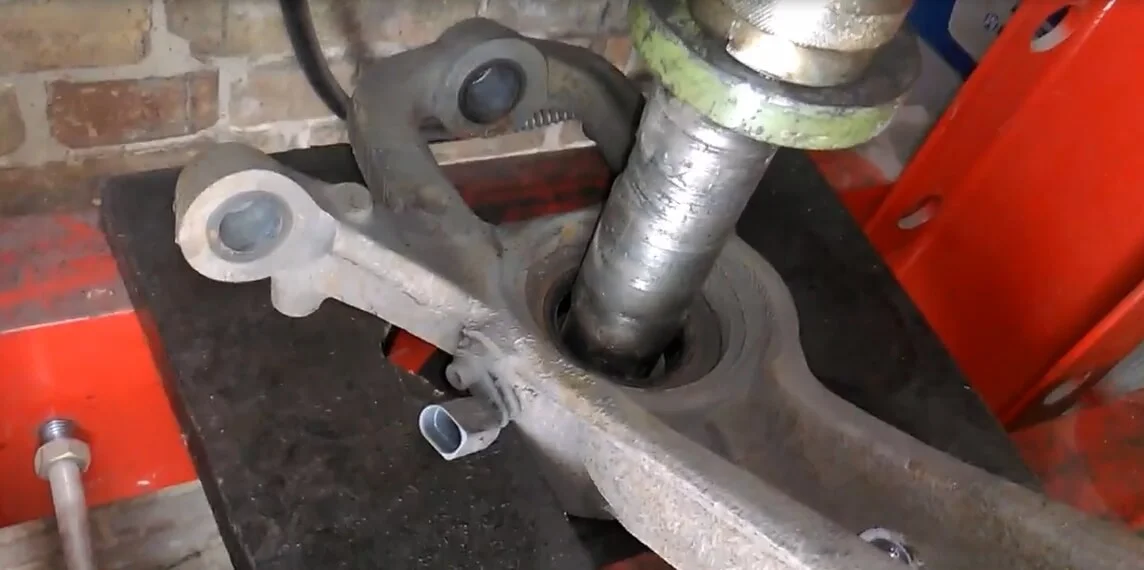

Далее нужно перепрессовать подшипник. Если у вас нет гидравлического пресса, рекомендуем отдать кулак на СТО где вам за пять минут заменят подшипник. Для тех у кого есть пресс. Ставим кулак на пресс и с помощью оправки нужного диаметра выпрессовываем ступицу из подшипника. Когда подшипник сильно изношен внутренняя обойма остается на ступице.

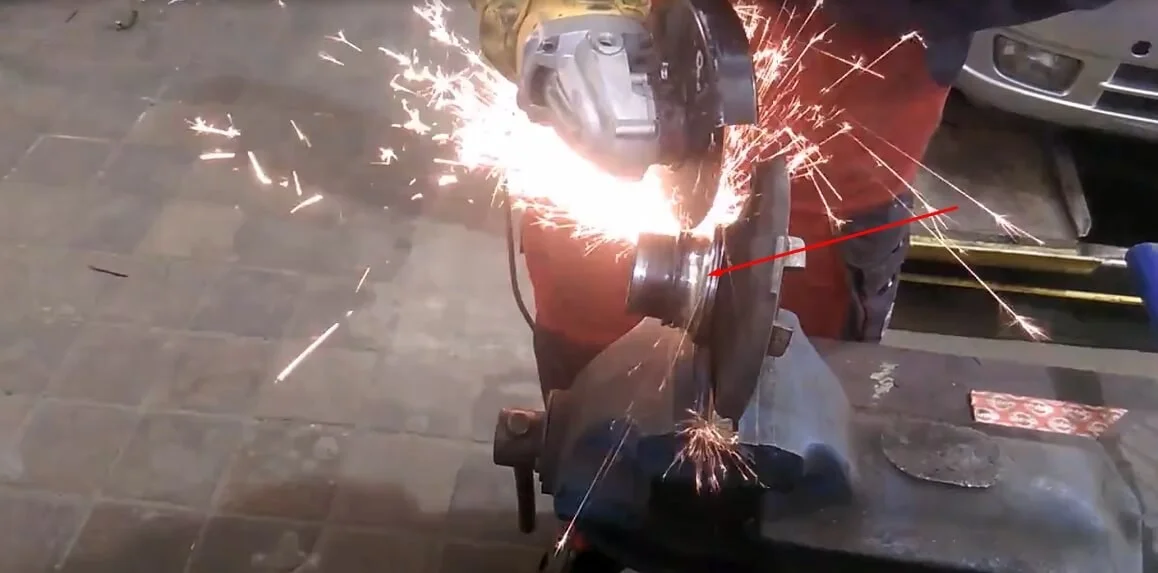

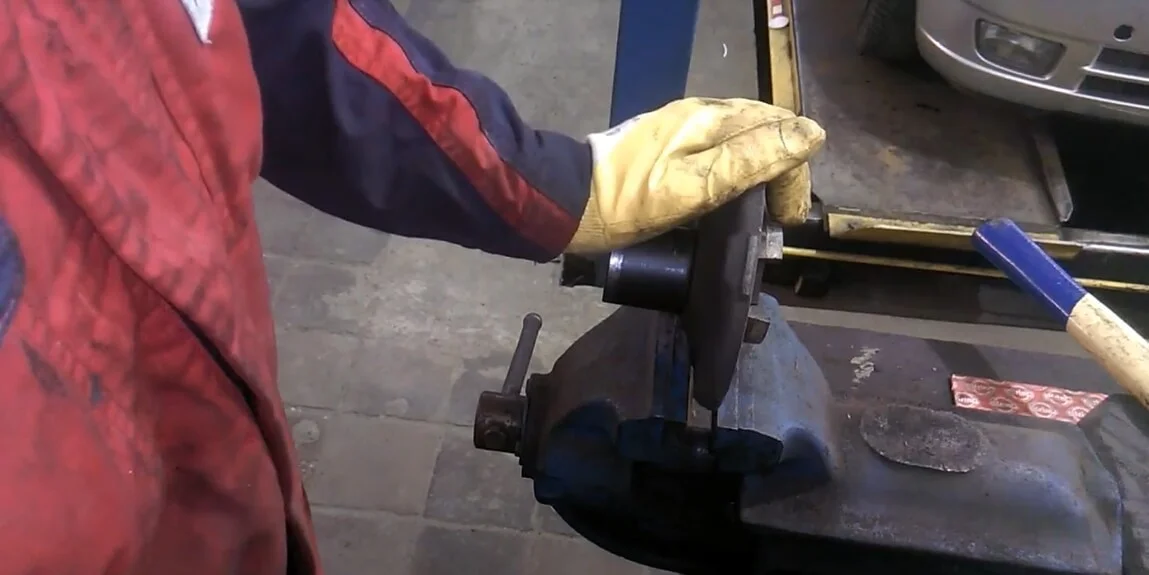

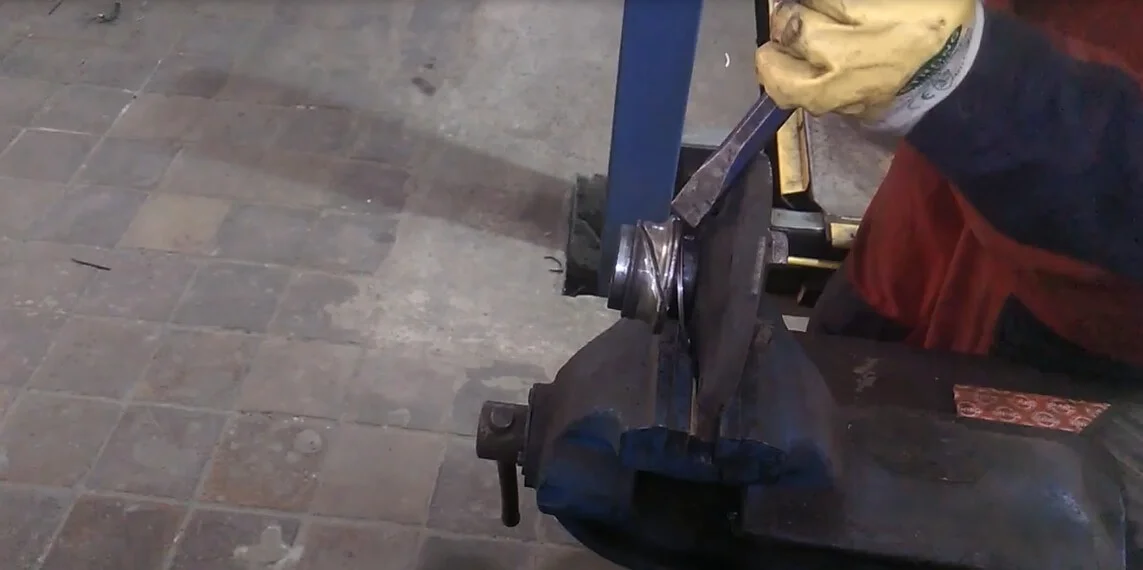

Зажимаем ступицу в тиски и с помощью болгарки подрезаем внутреннюю обойму подшипника. После того как немного подрезали перерубаем обойму зубилом или сбиваем ее из ступицы.

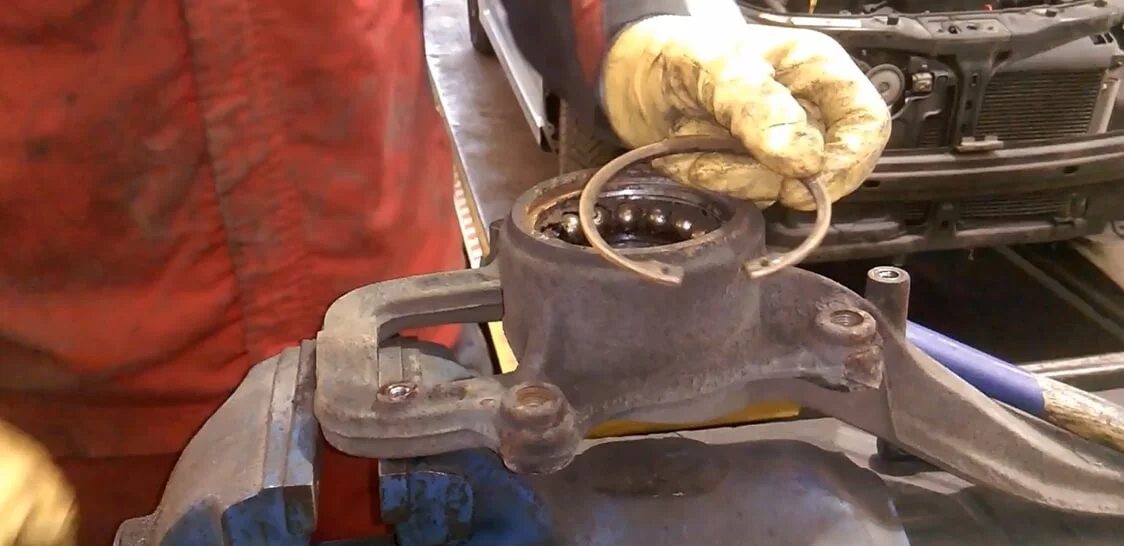

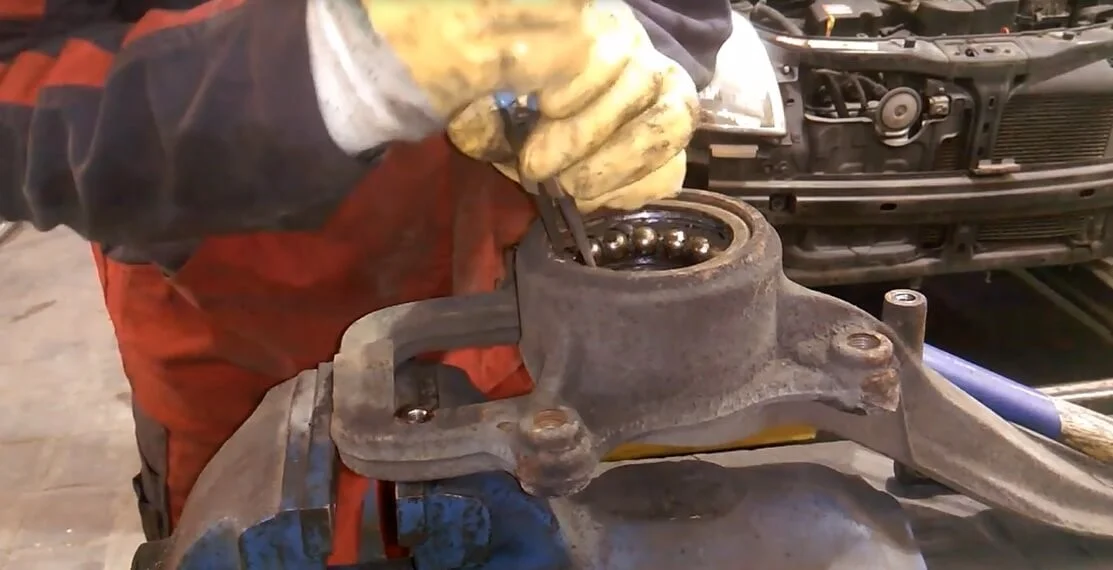

Обстукиваем стопорное кольцо подшипника и снимаем его. Для снятия кольца нужны щипцы для стопорных колец.

После снятия кольца переходим на пресс и выпрессовываем подшипник.

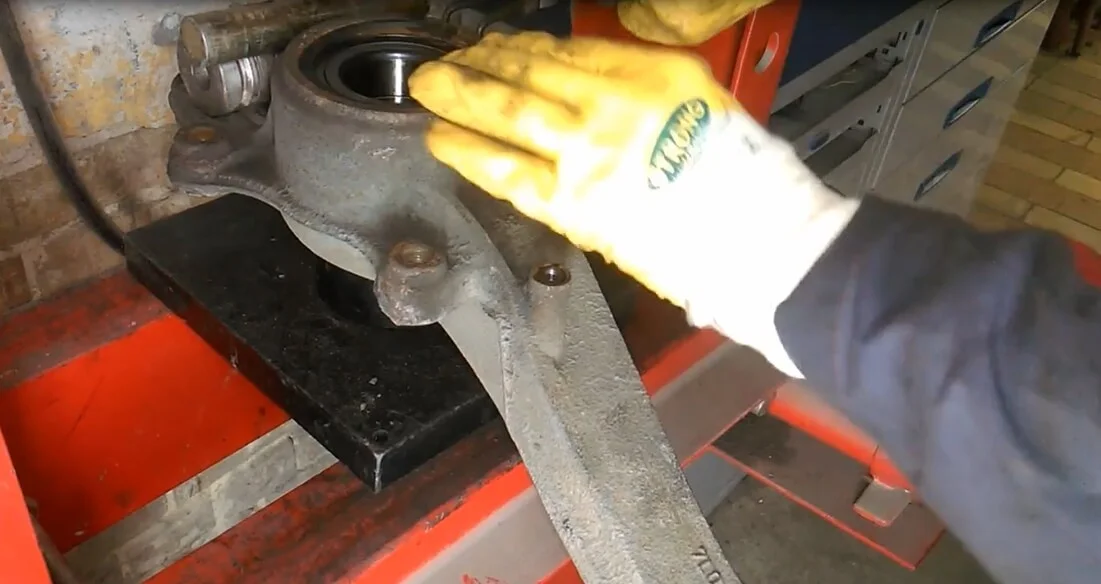

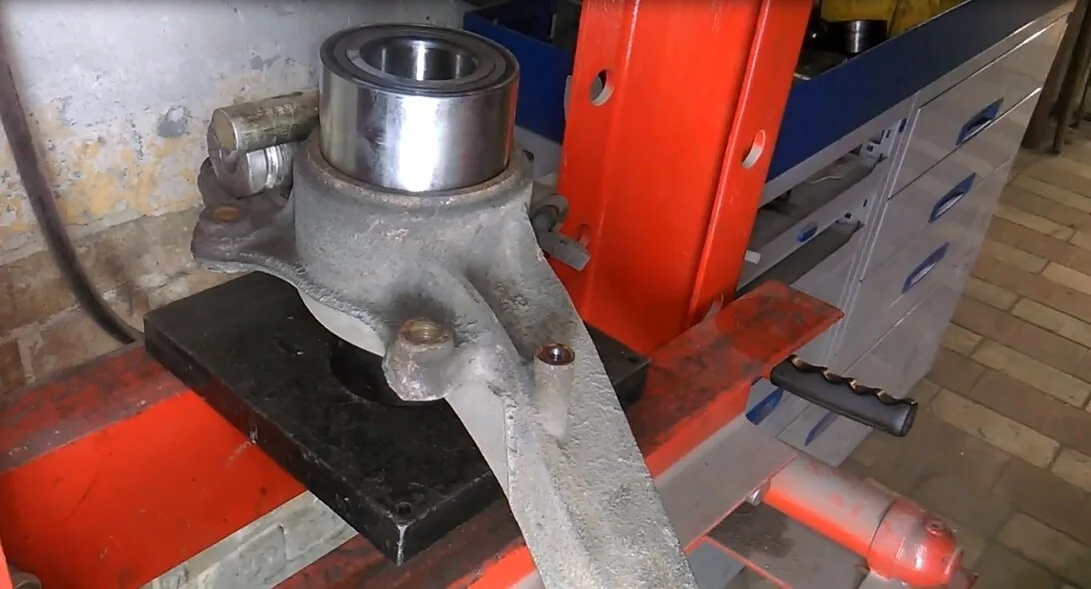

Запрессовываем ступичный подшипник магнитным кольцом вниз. Упор делаем на внешнюю обойму и запрессовываем подшипник до упора.

Устанавливаем стопорное кольцо. Будьте осторожны и прикрывайте кольцо рукой.

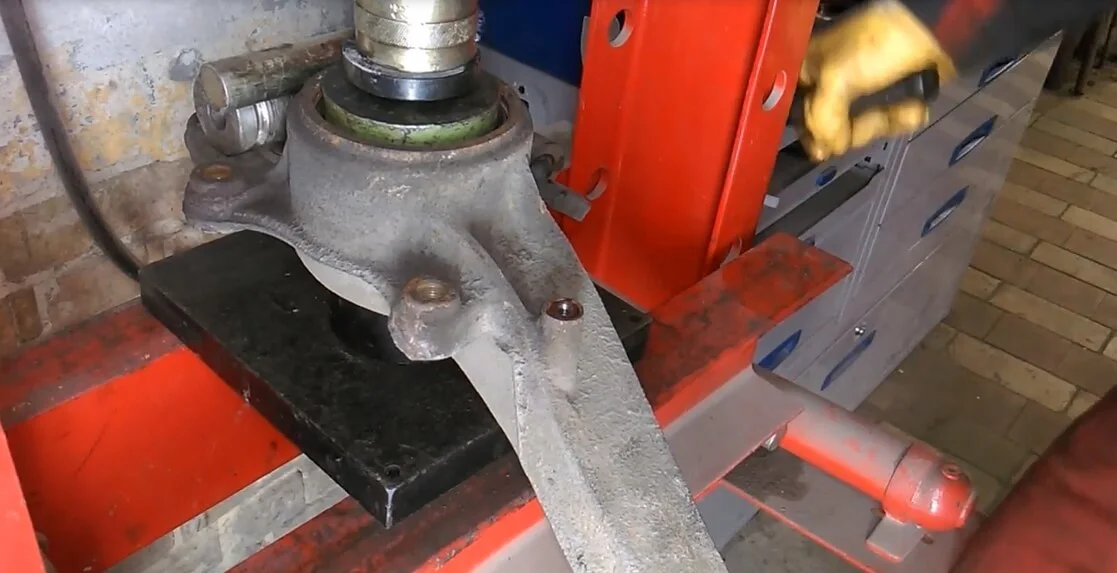

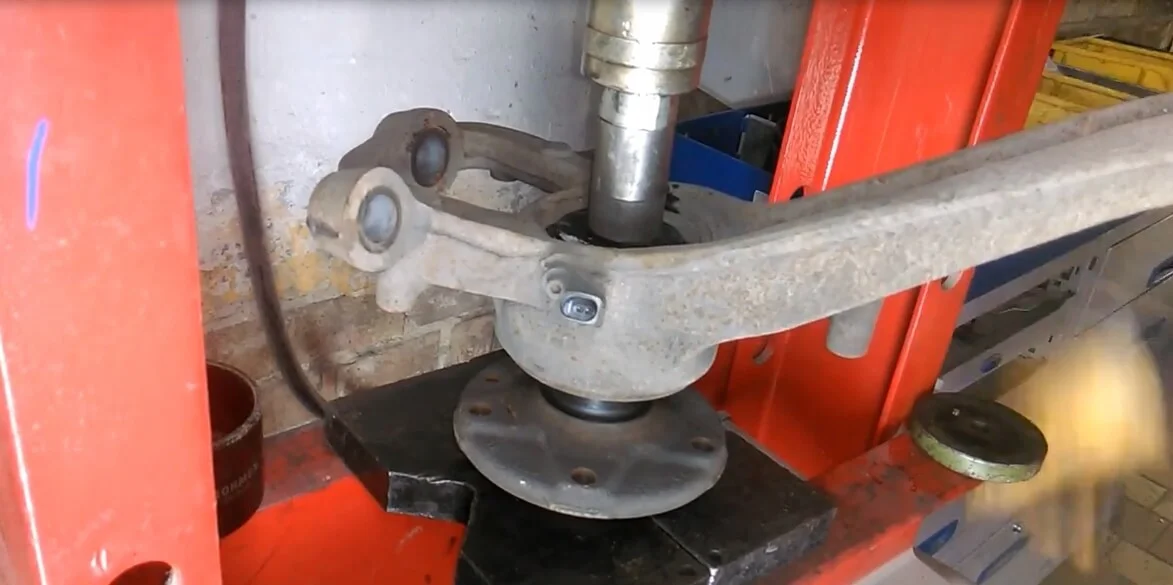

Запрессовываем ступицу в подшипник. Упор делаем на внутреннюю обойму.

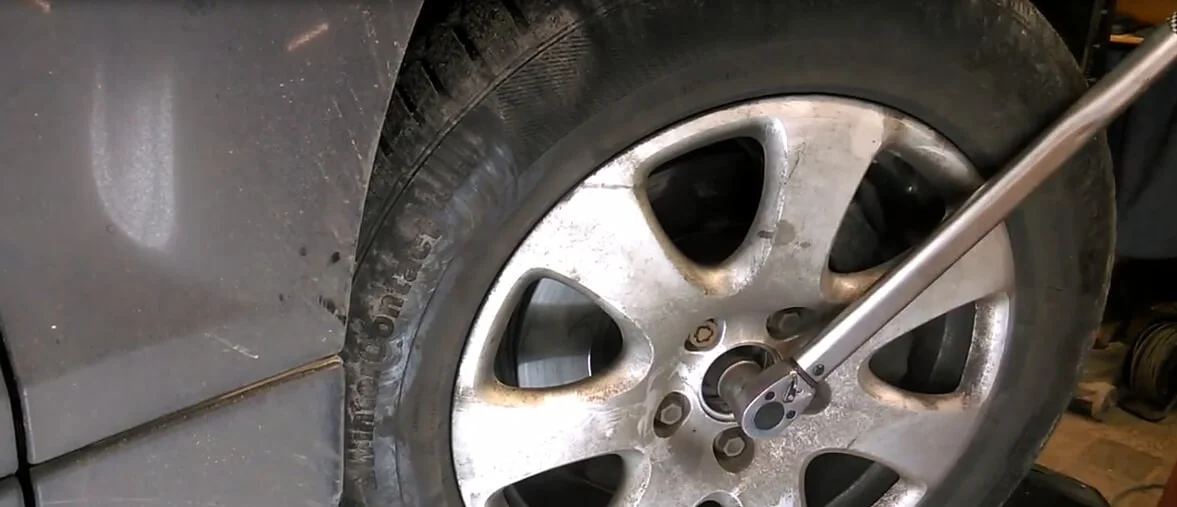

Производим обратную сборку и обязательно затягиваем ступичную гайку с моментом 500 Нм. Произвести затяжку удобнее когда автомобиль на колесах через декоративную крышку в колесном диске.
