Замена переднего ступичного подшипника Renault Trafic 2

27 ноября 2020

•

Продемонстрируем замену переднего ступичного подшипника на Renault Trafic второго поколения, 2009 года выпуска. Меняем подшипник по причине гула при движении, а также из-за люфта колеса. Для замены подшипника понадобится гидравлический пресс или мощные тиски.

Диагностика и выбор подшипника

При предельном износе подшипника достаточно поддомкратить колесо и покрутить его руками. Во время переката шариков подшипника вы услышите нехарактерный звук. Также если покачать колесо вы почувствуете люфт.

В среднем ресурс переднего ступичного подшипника на Renault Trafic 100-150 тыс. км. пробега.

Оригинальный ступичный подшипник (комплект) — Renaut 402109697R.

Аналоги:

SNR XGB41166S01P,
Febi 23331,
SKF VKBA 3648,
FAG 713644290.

Инструменты и материалы для работы

ключ для колесных болтов;
домкрат;
силовой вороток;
вороток с трещоткой;
головка на тринадцать, пятнадцать, восемнадцать, девятнадцать, двадцать один, двадцать семь;
накидной ключ на восемнадцать, двадцать один;
стальная надставка с заостренным краем под конус;
съемник пальцев рулевых наконечников;
молоток;
мощная шлицевая отвертка;
проникающая смазка;
динамометрический ключ;
монтажка;
двухлапый съемник;
графитная смазка;
металлическая щетка;
torx T40.

Обратить внимание на следующие нюансы при установке ступицы и полуоси:

Используем новую ступичную гайку и затягиваем ее с моментом 280 Нм.
Шлицы полуоси нужно смазать тонким слоем графитной смазки

Процесс демонтажа передней ступицы Рено Трафик 2 и замена ступичного подшипника показан в фотоотчете.

Через отверстие в колесном диске ослабляем ступичную гайку с помощью головки на двадцать семь.

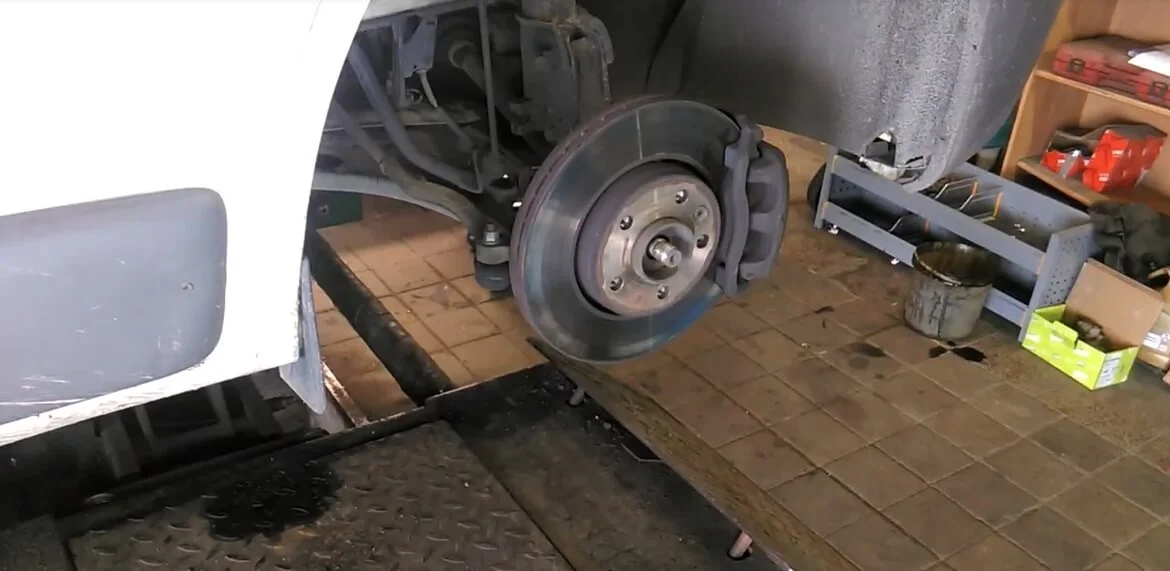

Домкратим и снимаем колесо. Снятое колесо подкладываем под порог для безопасности.

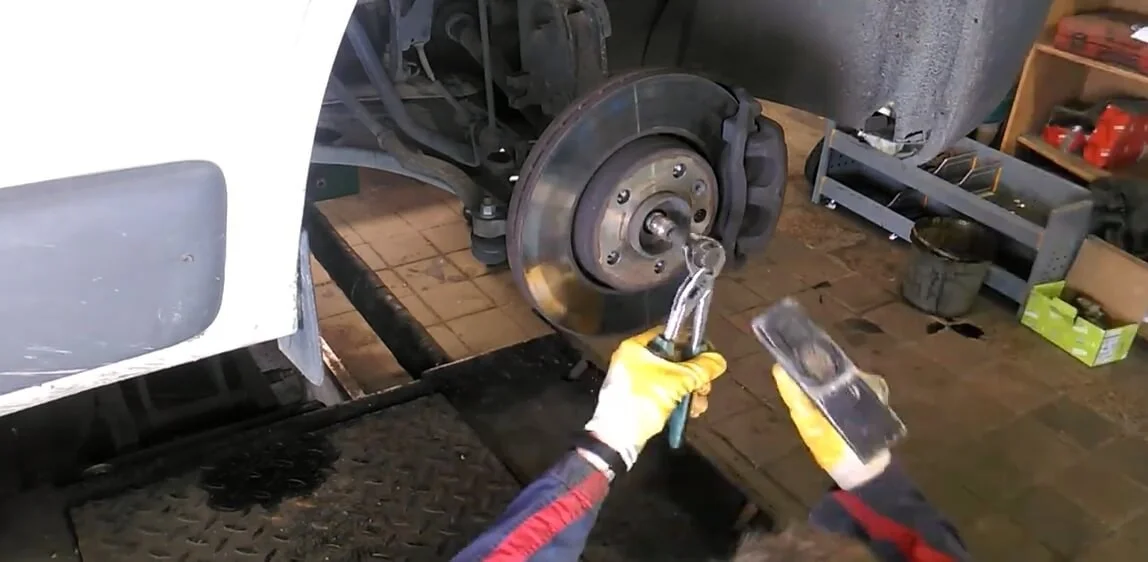

Страгиваем привод со шлицов с помощью молотка и надставки с заостренным краем под конус.

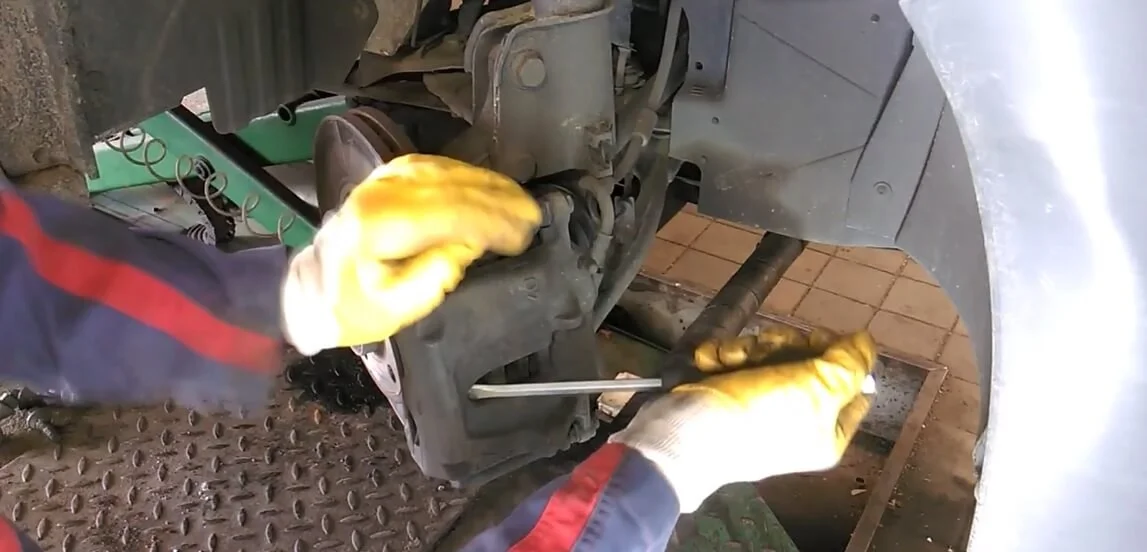

С помощью шлицевой отвертки утапливаем тормозной поршень в исходное положение.

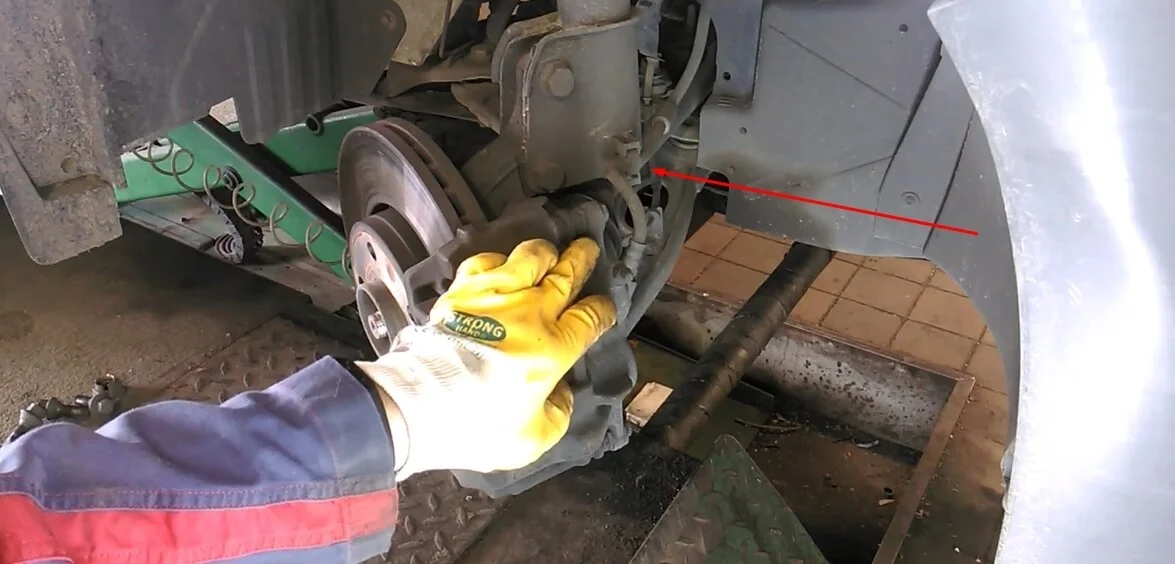

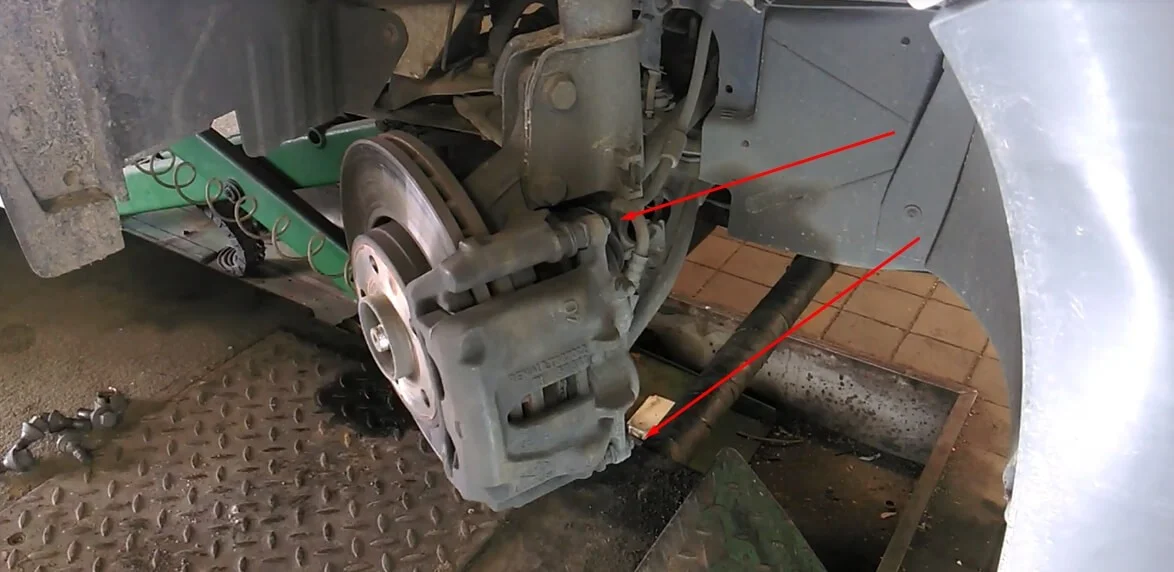

Вынимаем шланг суппорта из крепежа и отворачиваем два болта направляющих осей. Болты под головку на тринадцать.

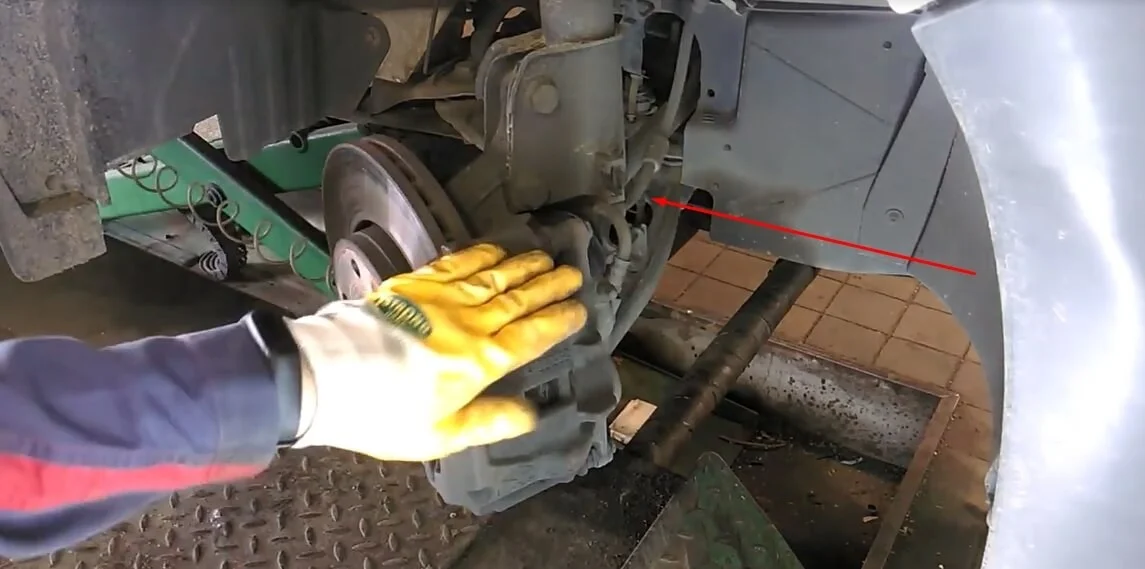

После откручивания болтов направляющих снимаем суппорт и подвязываем его к пружине.

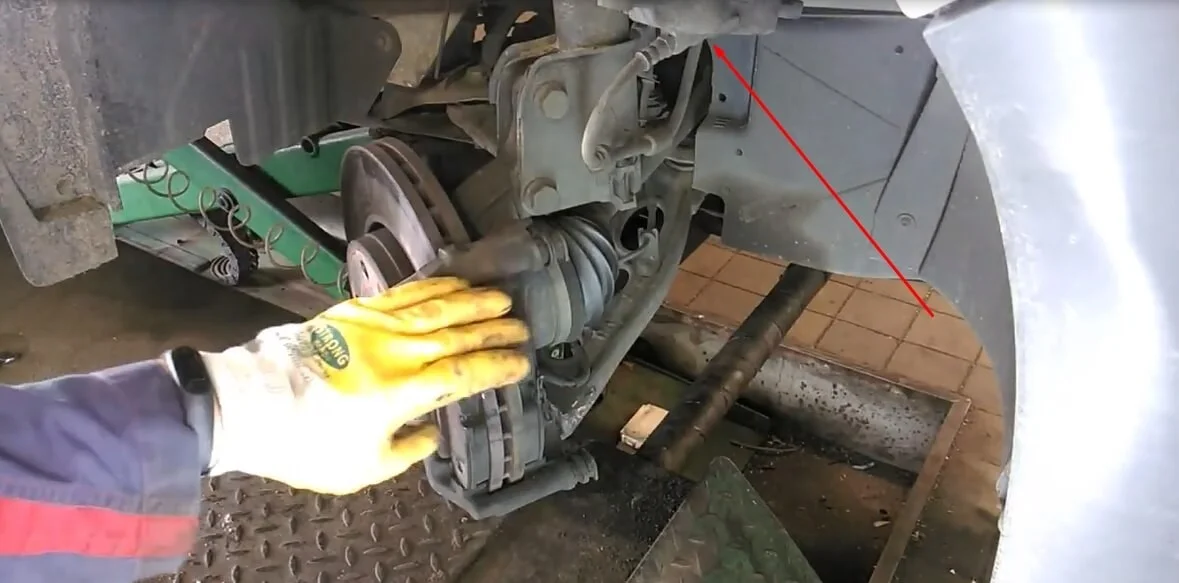

Вынимаем колодки из места посадки и отворачиваем 2 болта крепежа скобы. Болты под головку восемнадцать.

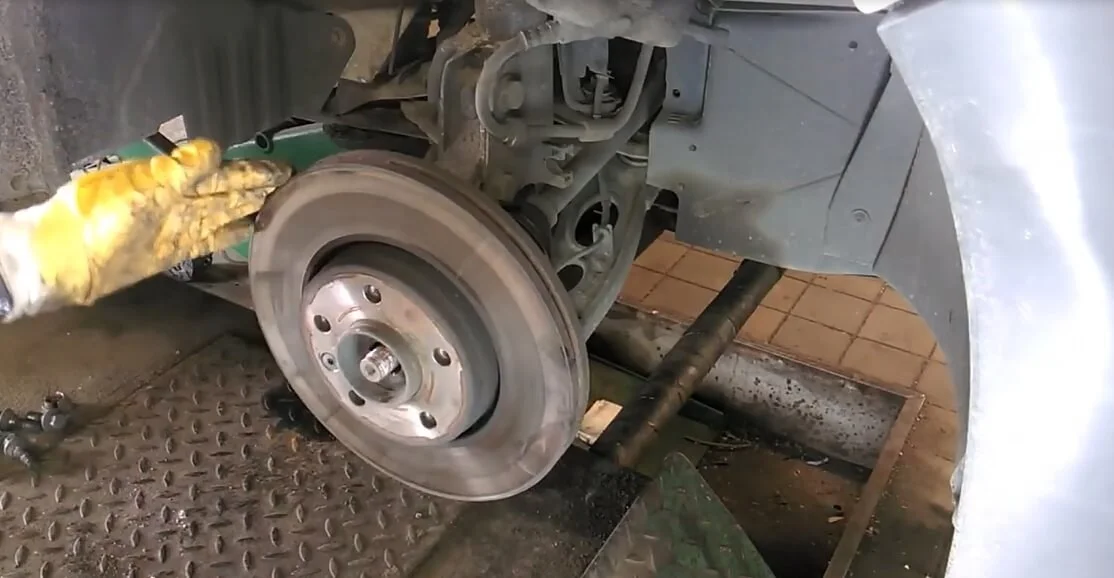

С помощью Torx T40 отворачиваем винт крепежа тормозного диска и демонтируем его. Винт перед откручиванием желательно обстучать.

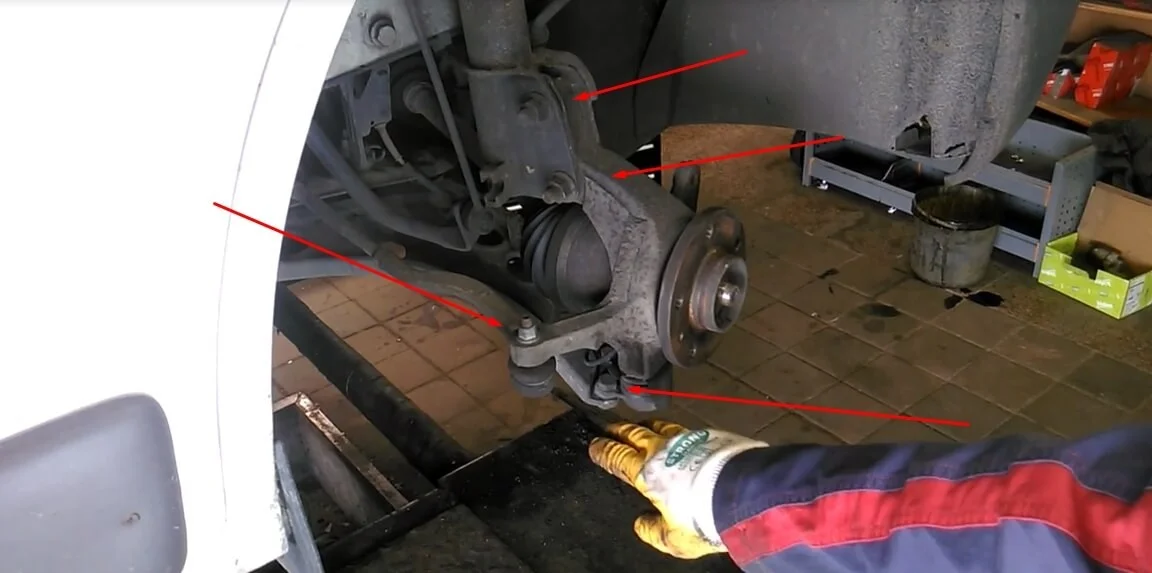

Очищаем металлической щеткой и сбрызгиваем проникающей смазкой болты крепления кулака к стойке, гайку крепежа наконечника и болты шаровой опоры.

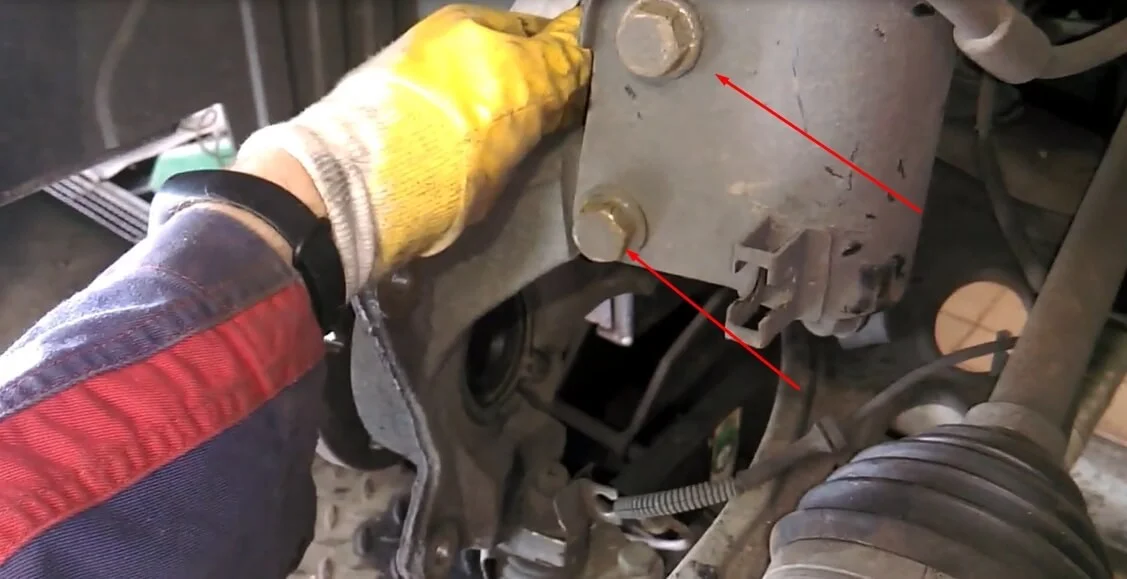

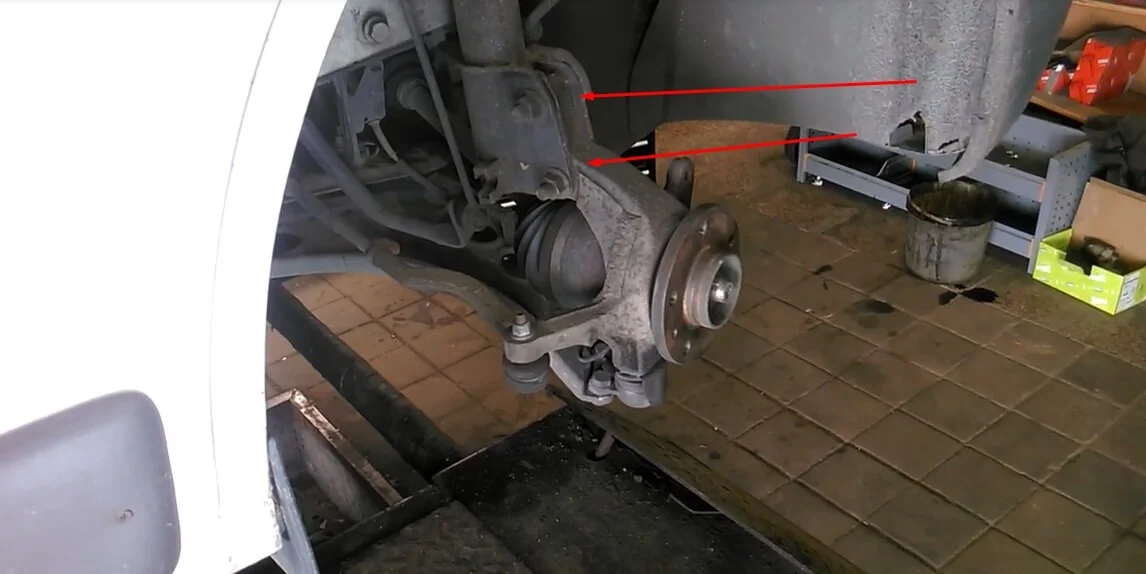

Откручиваем два сквозных болта крепежа стойки к поворотному кулаку. Крутим гайку с помощью накидного ключа на двадцать один, а головку болта держим воротком с головкой на двадцать один.

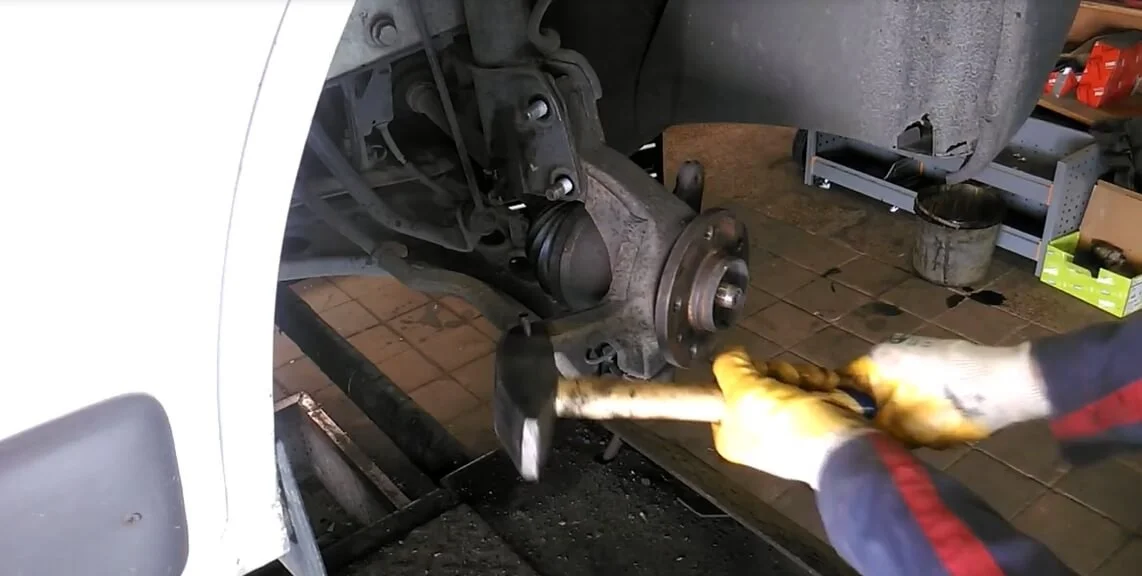

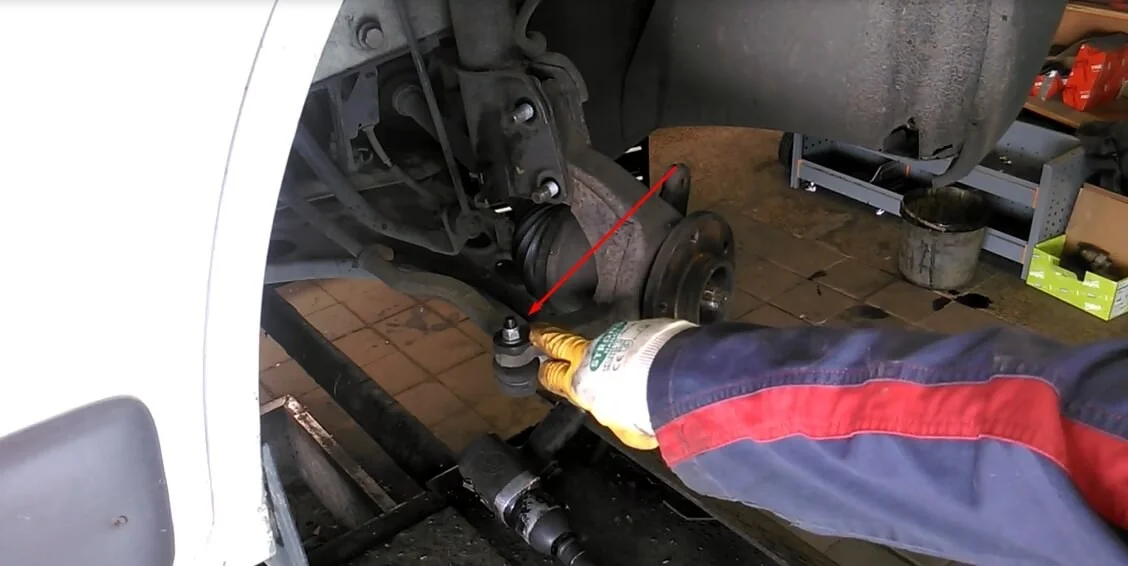

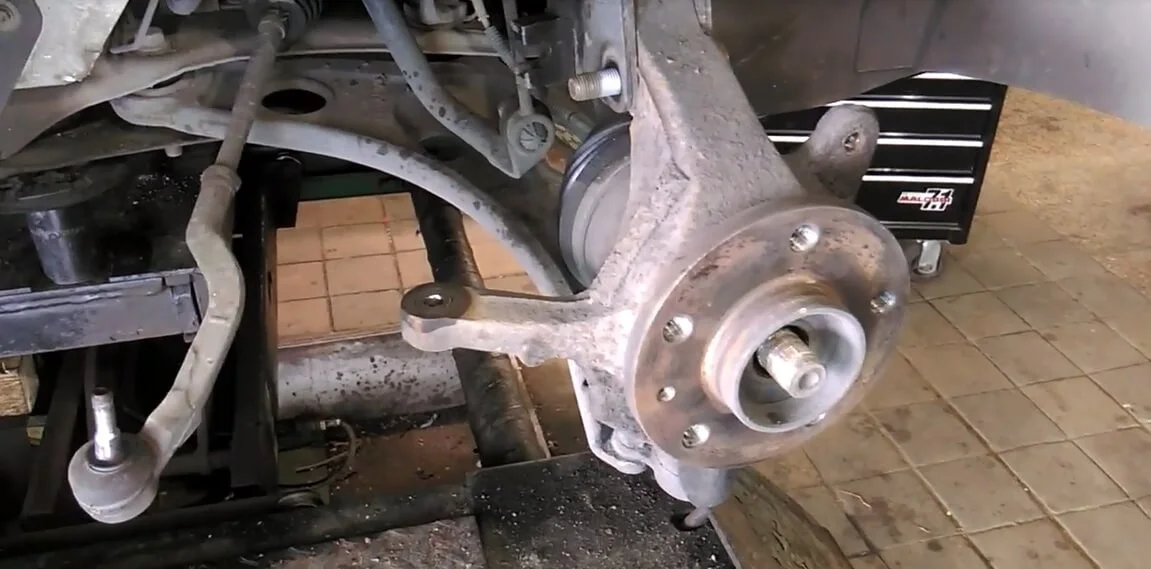

С помощью головки на пятнадцать откручиваем гайку крепежа пальца рулевого наконечника. После откручивания гайки выпрессовываем палец съемником или бьем молотком в торец уха куда вставлен палец и он выйдет.

Отворачиваем три сквозных болта крепления шаровой к рычагу. Головку болта держим накидным ключом на восемнадцать, а гайку откручиваем воротком с головкой на девятнадцать.

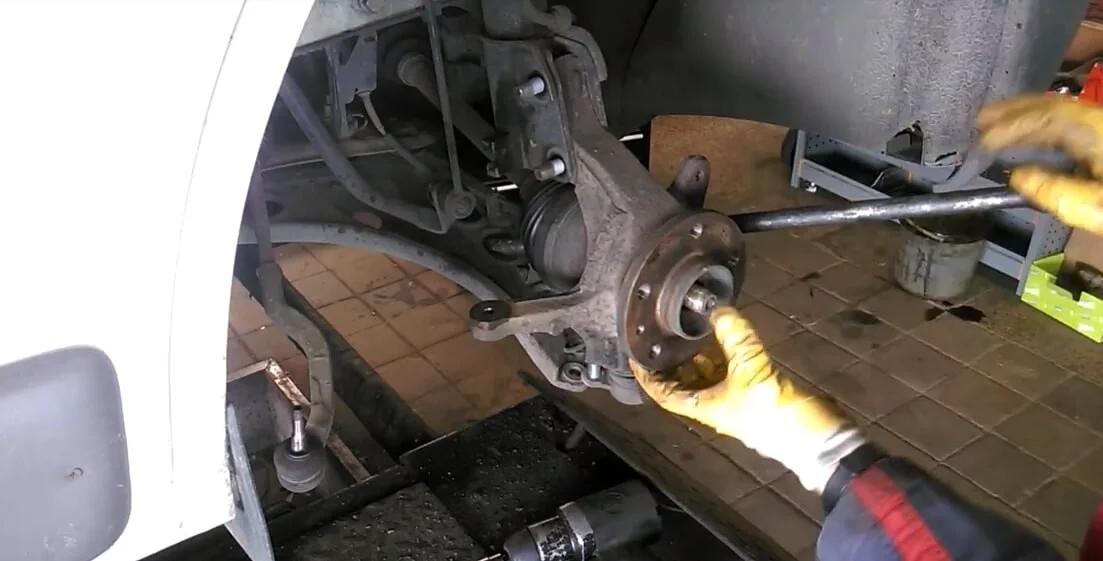

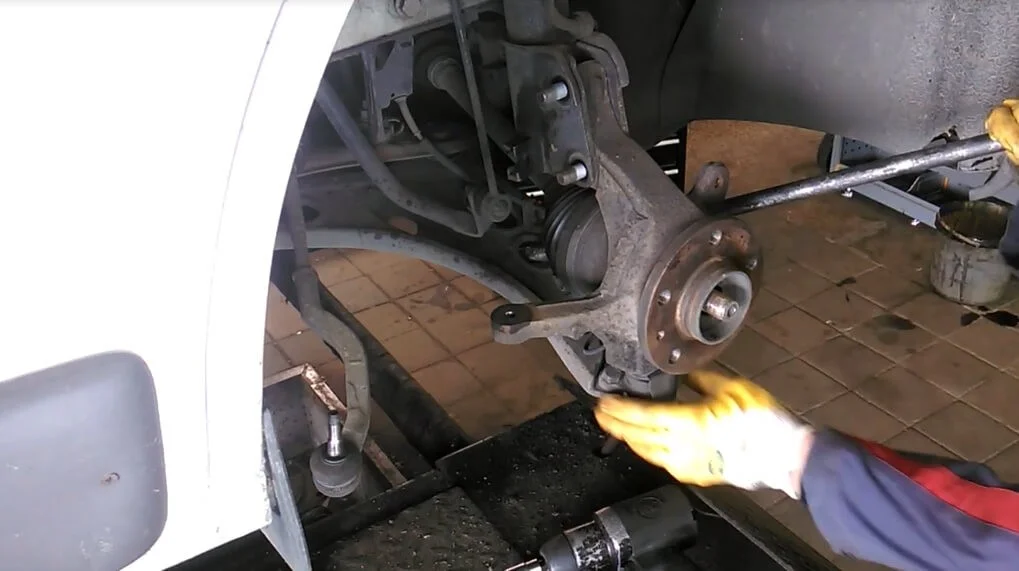

После откручивания болтов крепежа шаровой, отжимаем рычаг вниз с помощью монтажки и выводим ШРУС из кулака.

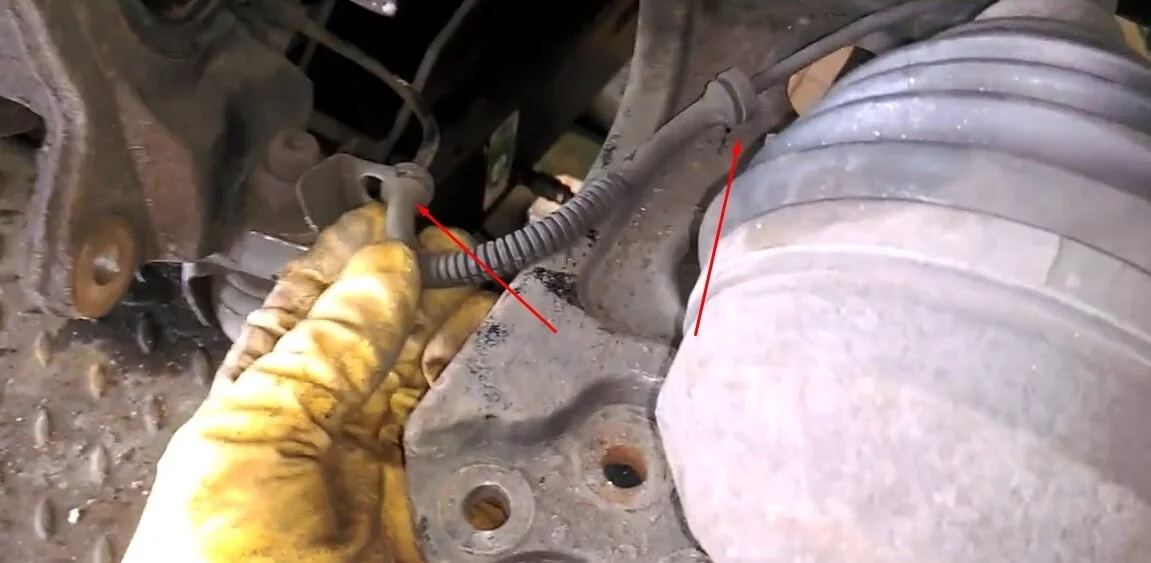

Извлекаем провод датчика ABS из креплений на рычаге и шаровой опоре.

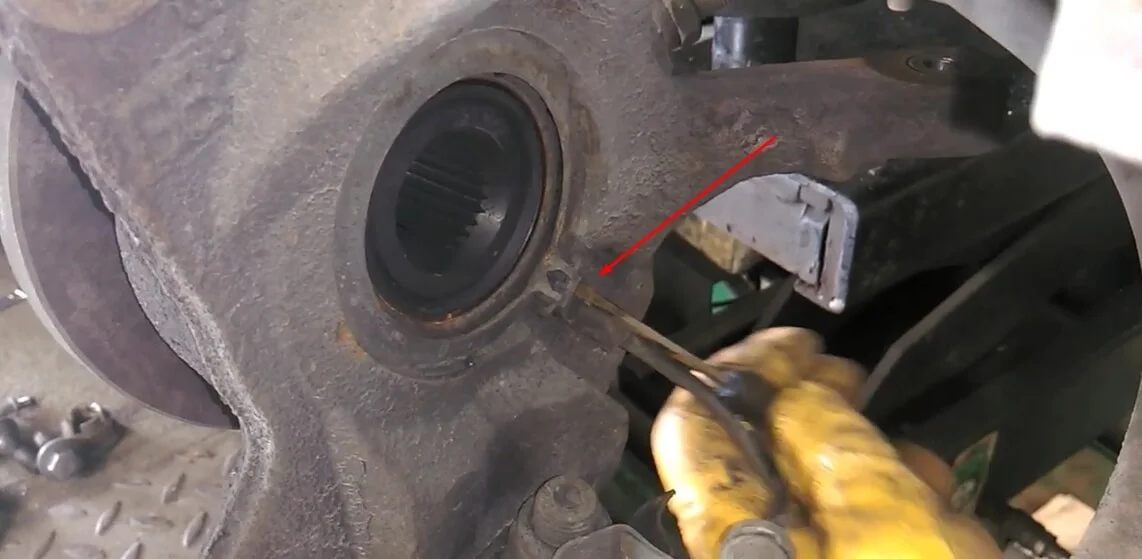

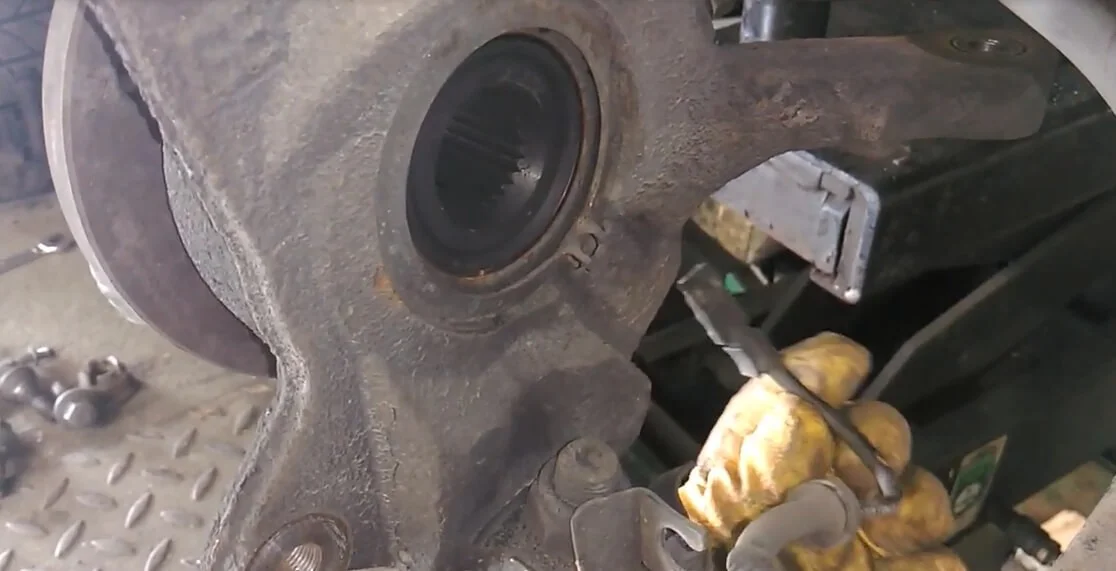

Шлицевой отверткой приподнимаем пружинный стопор и извлекаем датчик ABS из кулака.

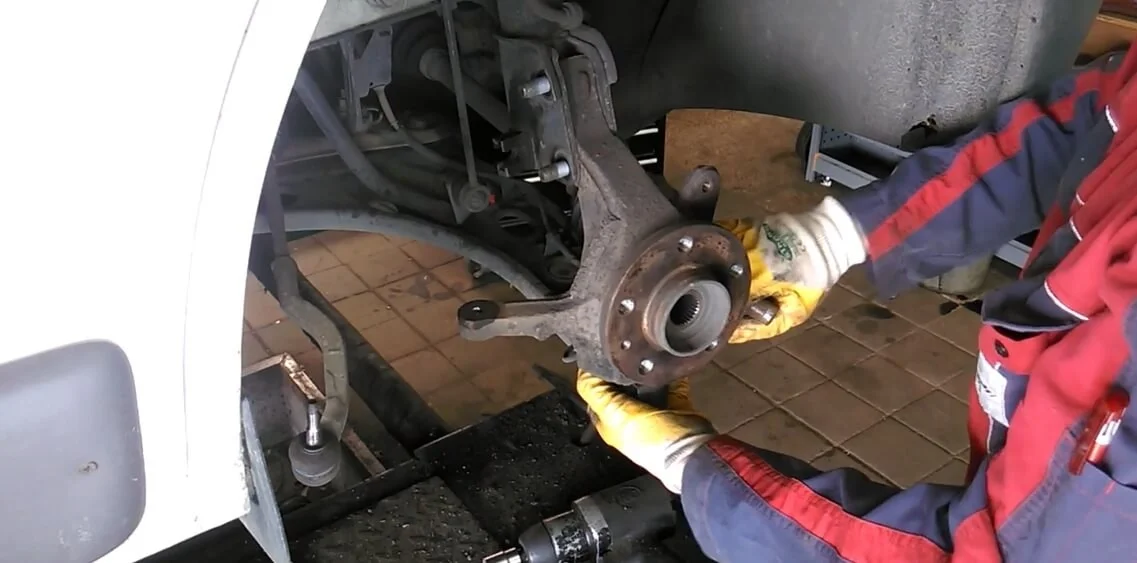

Извлекаем два болта и демонтируем поворотный кулак.

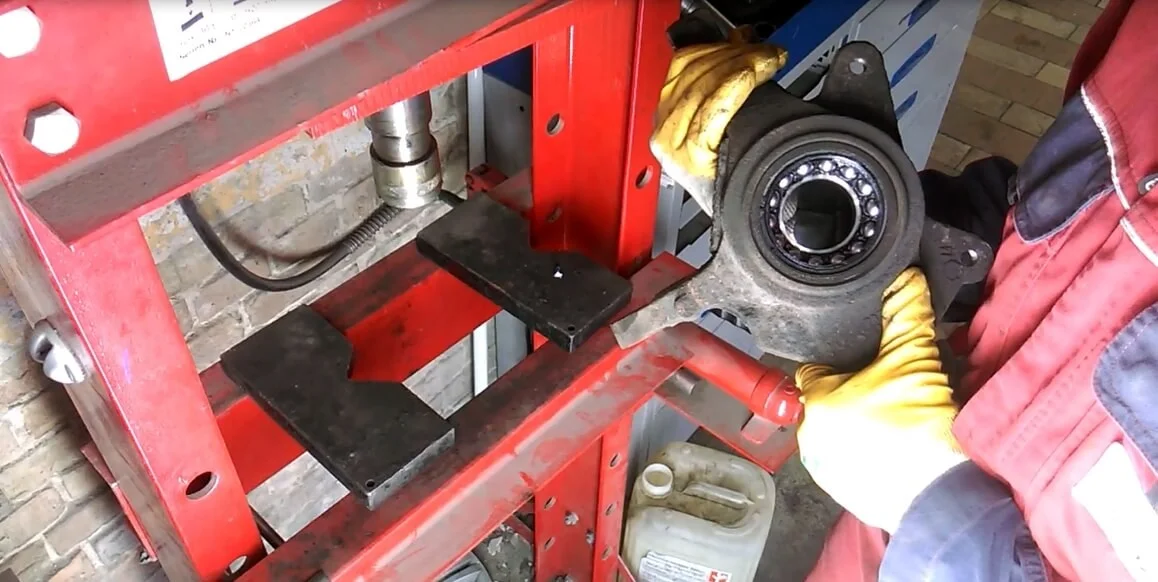

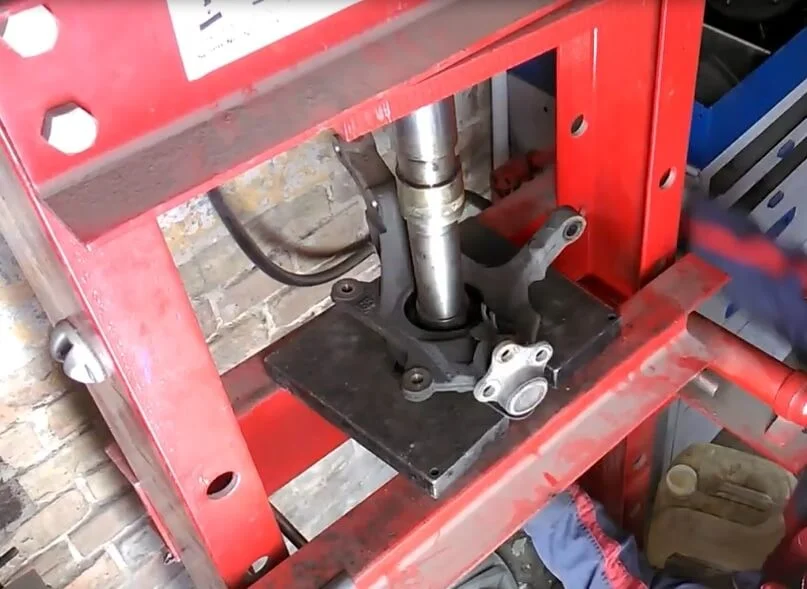

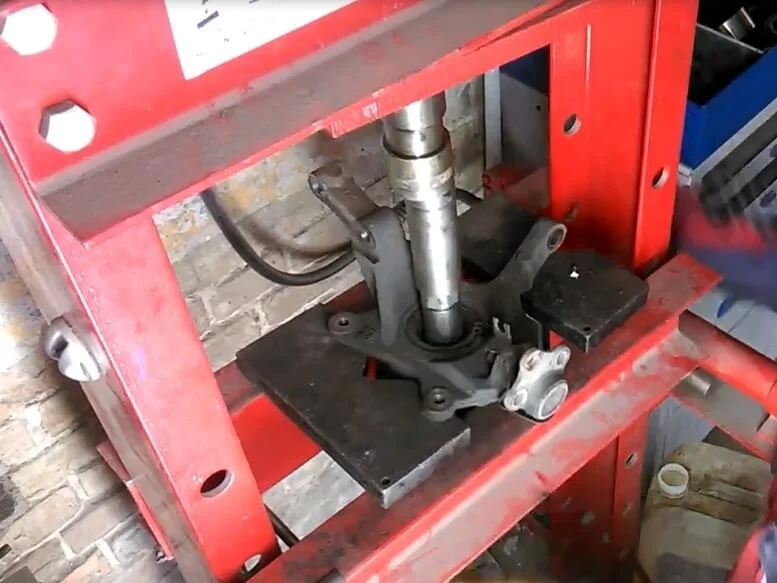

Замену подшипника нужно производить на гидравлическом прессе. Если у вас такого нет, лучше отнести кулак на СТО где вам за пять минут заменят подшипник. Далее информация для тех у кого есть пресс. Устанавливаем кулак на пресс и с помощью оправки выпрессовываем ступицу.

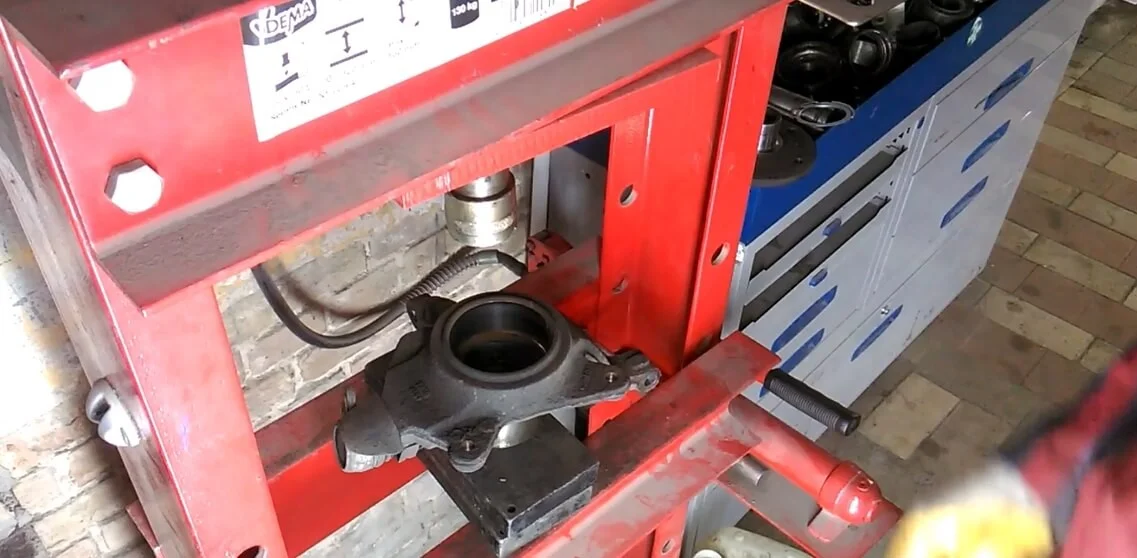

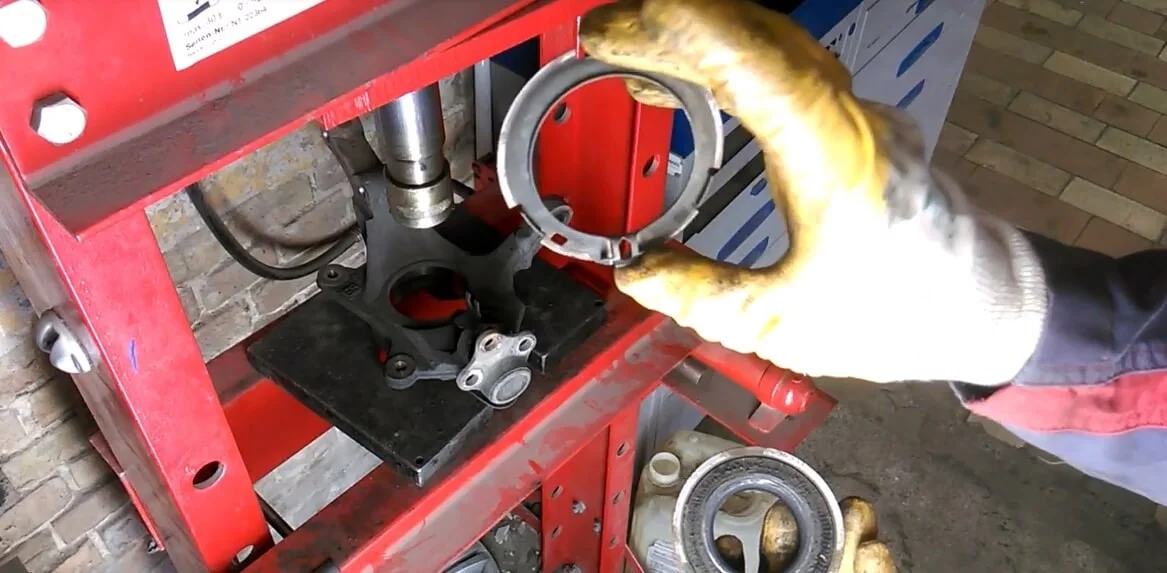

Подбираем оправку по внутреннему диаметру подшипника и выпрессовываем его. Будьте внимательны и не повредите кольцо для крепления датчика ABS. Частенько с новым подшипником его нет в комплекте и приходиться ставить старое.

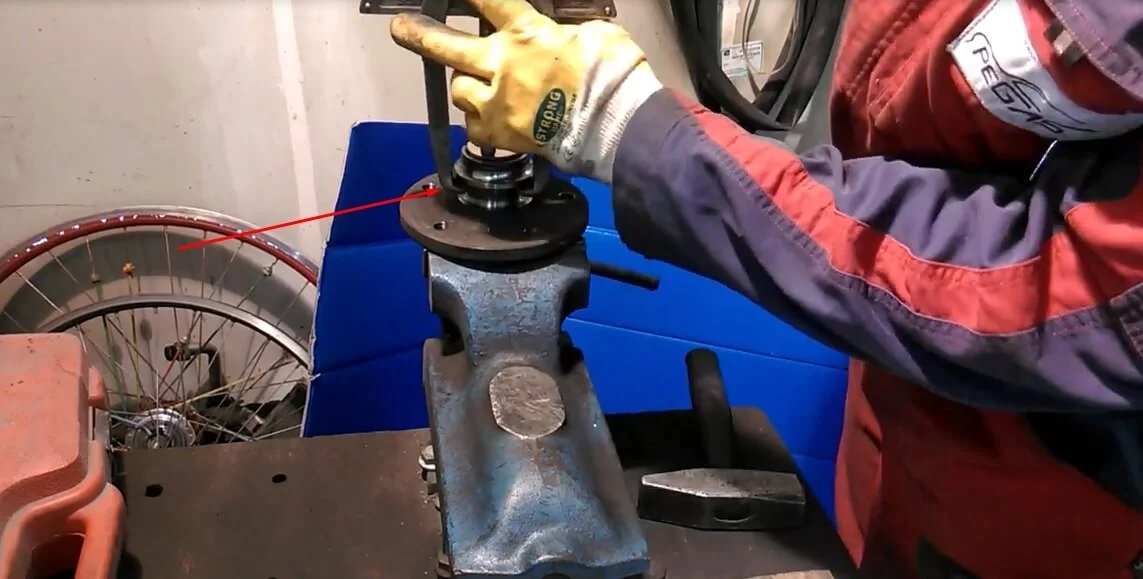

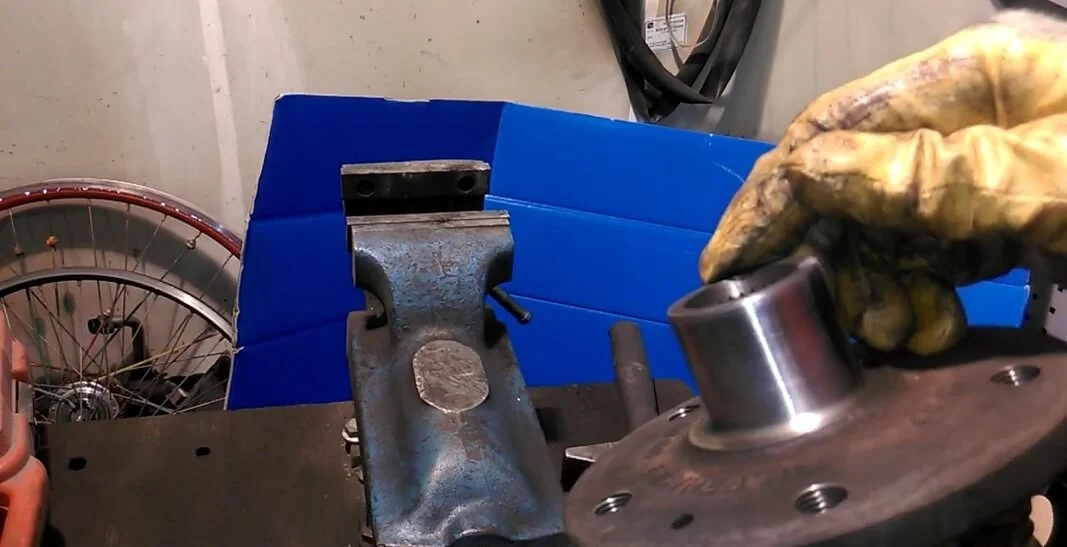

Чаще всего после выпрессовки ступицы внутренняя обойма подшипника остается на ней. Зажимаем ступицу в тиски и с помощью двухлапого съемника стягиваем обойму.

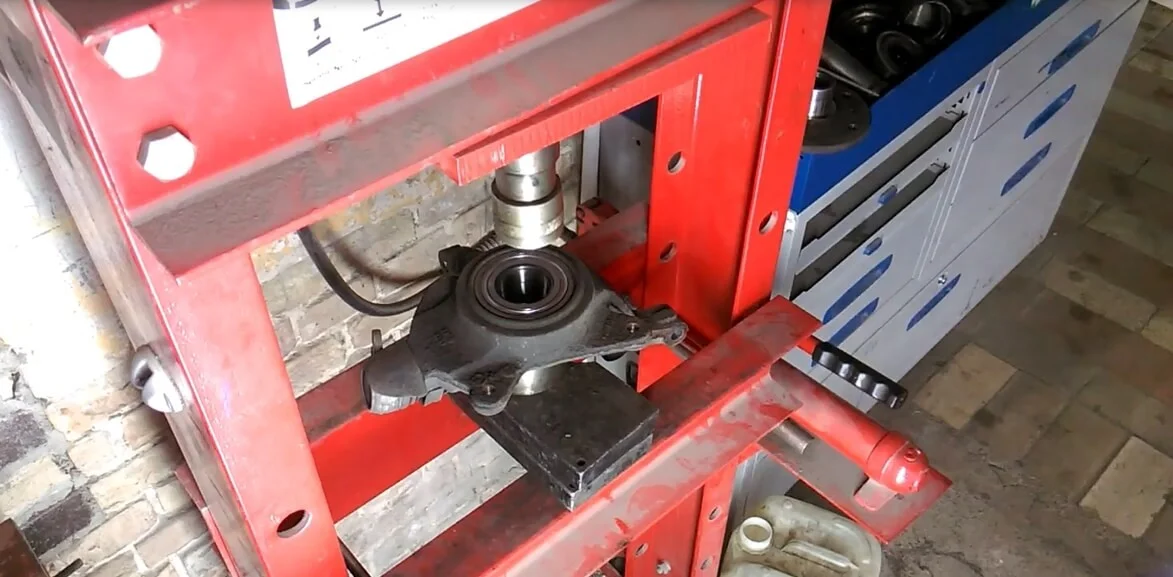

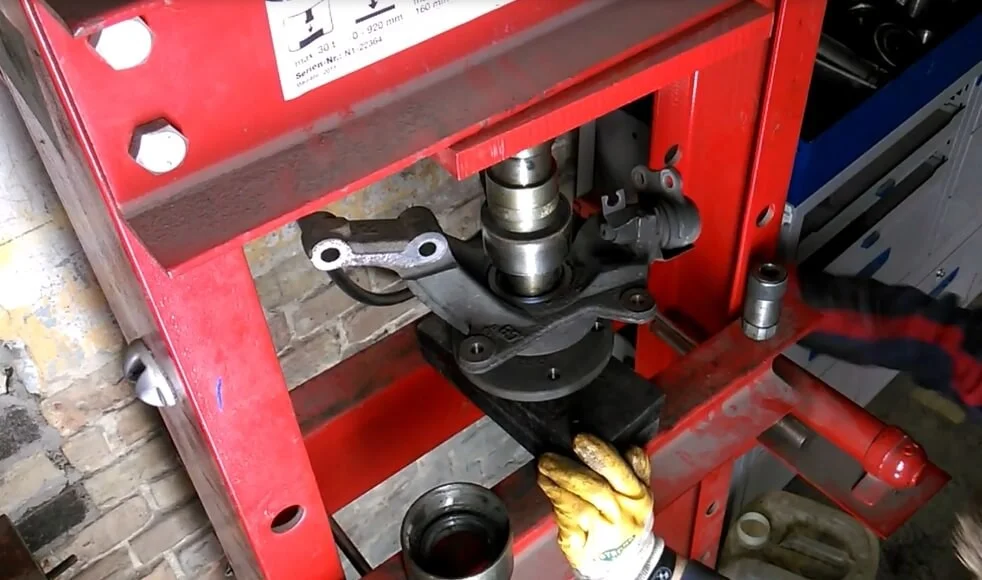

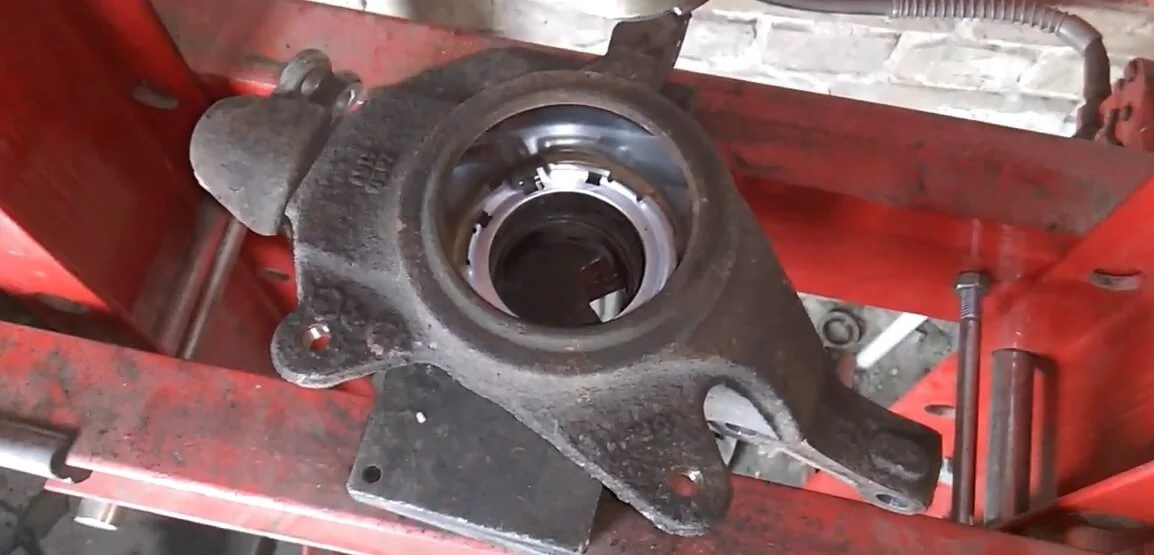

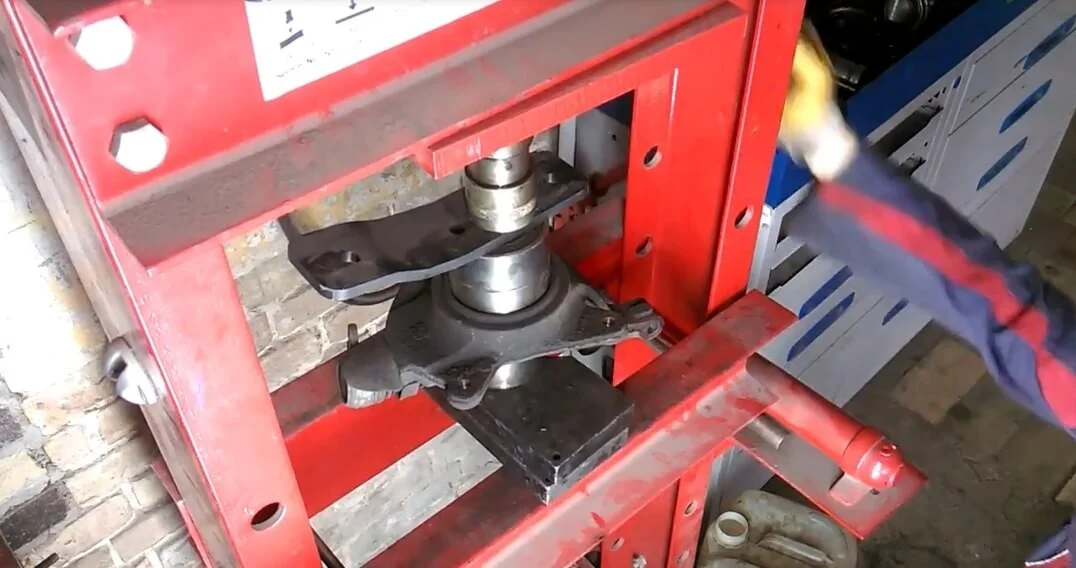

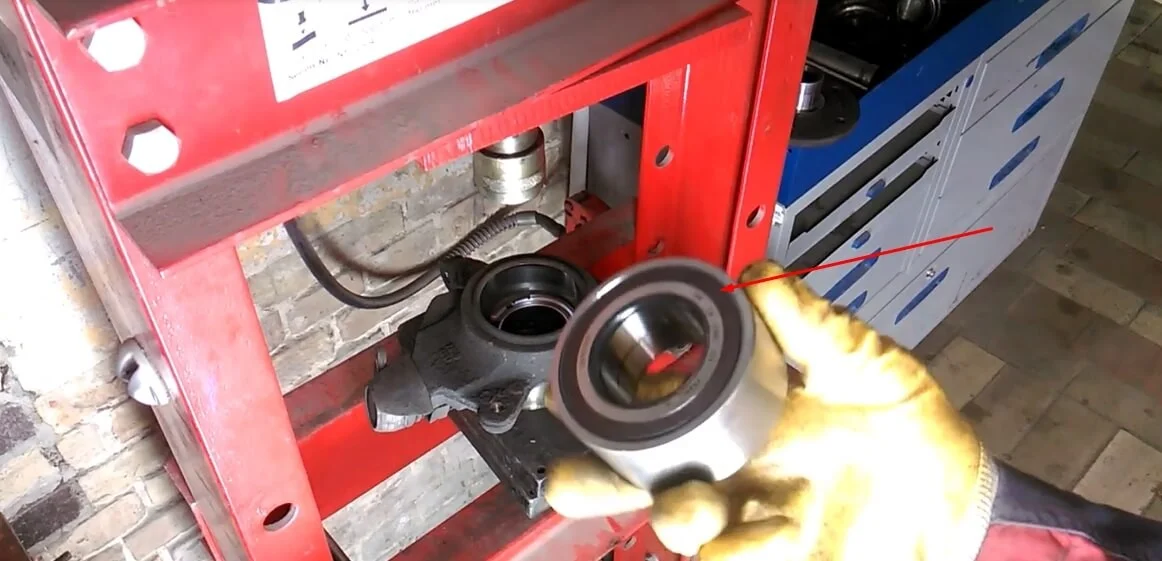

Переходим к запрессовке подшипника. Для начала подбираем оправку на заднюю часть кулака.

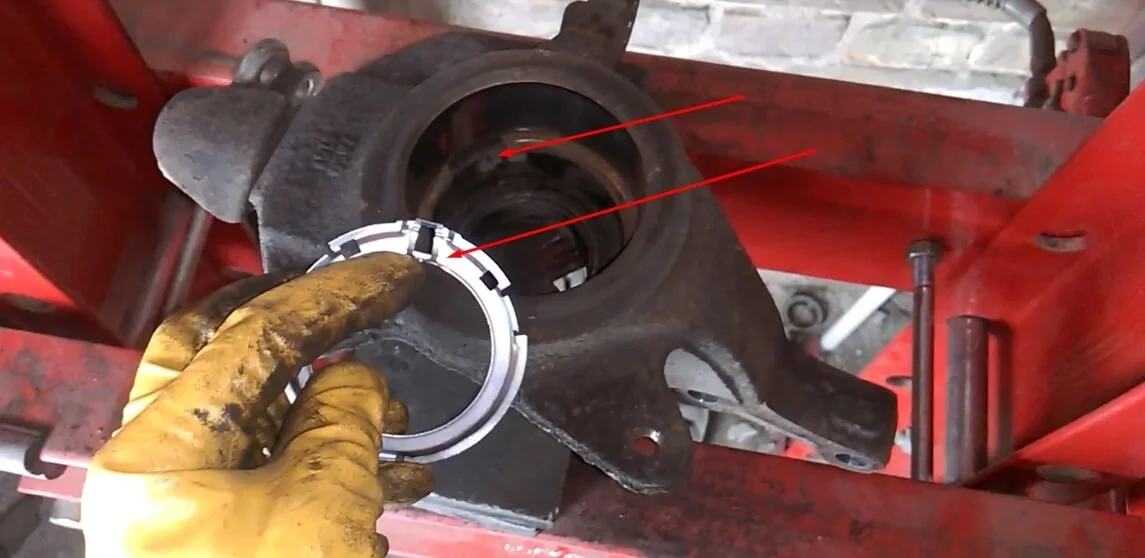

Устанавливаем кольцо для крепления датчика ABS. Кольцо нужно установить в прорезь выпуклой частью вниз. Правильно оно встает только в одном положении.
