Замена короткоходной кулисы на Chevrolet Lacetti
В данном фото отчёте подробно показано, как своими руками произвести замену и регулировку короткоходной кулисы на автомобиле Chevrolet Lacetti. В основном, главными симптомами которые указывают на неисправность кулисы это, прежде всего большой ход по кругу ручки КПП на нейтральной передачи, а также проблемы с включением передач, будь то первая, вторая либо задний ход и т.п… Также похожие симптомы, в некоторых случаях, излечивает замена масла в КПП.
Если всё-таки причина всех бед установлена и она указывает на кулису, которая не подлежит регулировке, для замены вам потребуется:
- Плоскогубцы с тонкими кончиками;
- Гаечный ключ на 12;
- Ключ рожковый на 17;
- Обычная крестообразная отвертка.

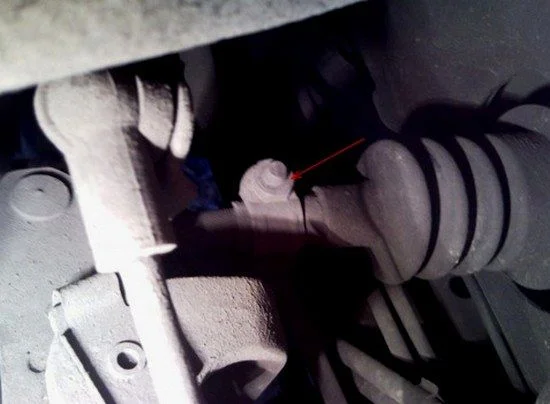

Снимаем стопор ( лучше включить 5 передачу, тогда будет удобнее, но все равно в не видимой зоне). Находим его на ощупь. Поддеваем отверткой и отщелкиваем с фиксатора наружную половинку, а затем вытаскиваем сам стопор.
Ослабляем болт тяги привода КПП (снимать болт не обязательно).Стрелочкой показана гайка, она не крутится, а болт нужно откручивать снизу ключом на 12.

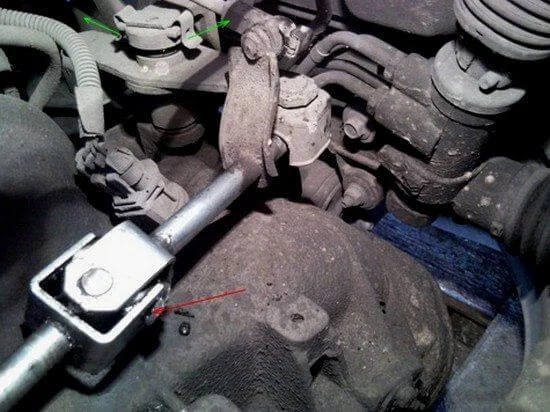

Далее вытащив штифт, размыкаем шарнир ( красная стрелка).Раз ведя в стороны пружинные фиксаторы (зеленые стрелки), вынимаем ось кулисы.

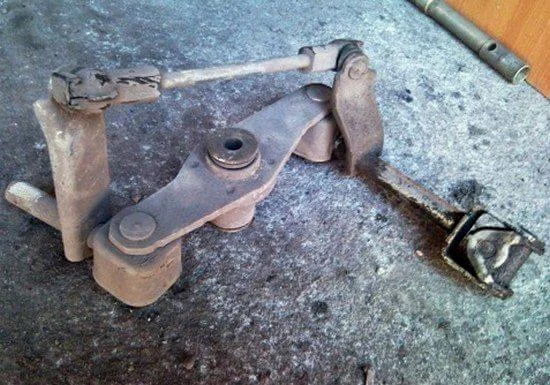

Снимаем кулису в сборе.

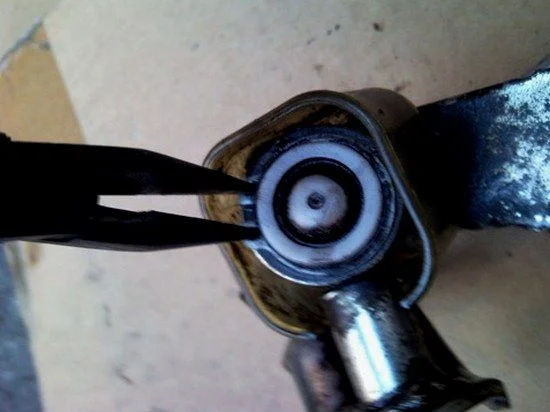

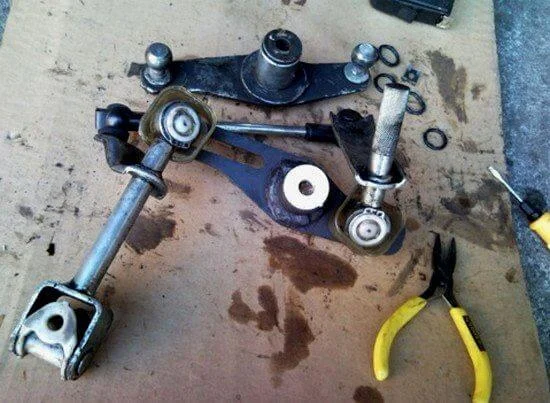

Разбираем кулису для чего круглогубцами снимаем фиксаторы.

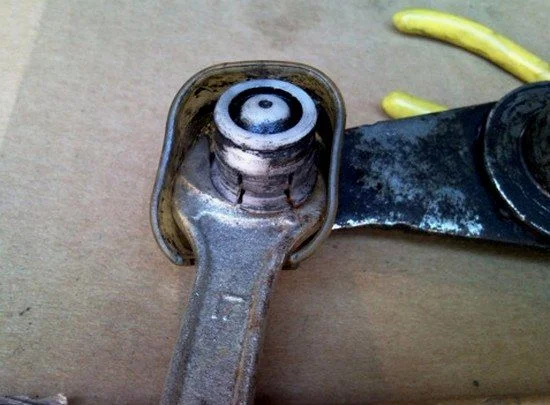

Фторопластовые втулки подпираем снизу ключом на 17 и они выскакивают.

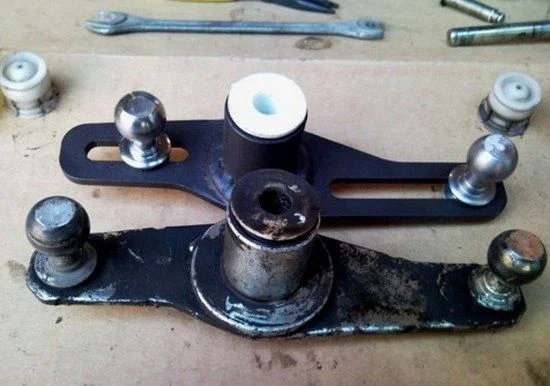

Старая и новая кулисы.

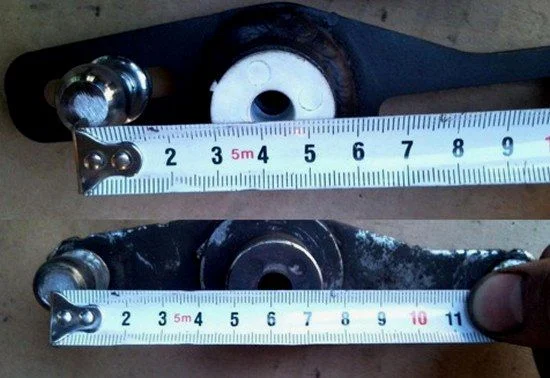

Выставляем нужные расстояния на регулируемой кулисе. Я выставил 84 мм на длинном плече и 42 мм на коротком. На старой кулисе были 80 мм и 60 мм.
Собираем все в обратной последовательности.

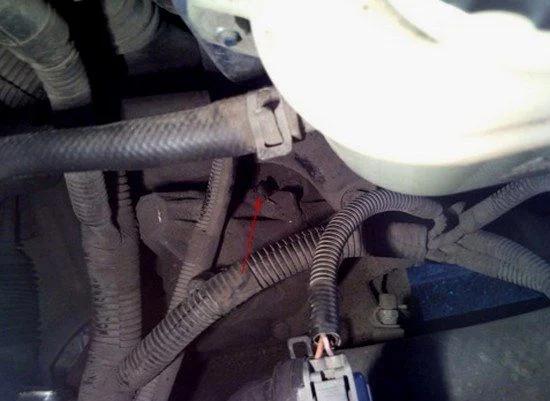

Устанавливаем кулису на ее законное место, вставляем ось кулисы и защелкиваем фиксаторы, соединяем шарнир ( не забывая про стопор),Болт который ослабляли пока не затягиваем.Приступаем к регулировке. Передача КПП должна быть установлена в положение «нейтраль».Поворачивая шарнир одной рукой и нажимая на подпружиненный регулировочный штифт, находим положение при котором он входит в отверстие штока, тем самым зафиксировав его:

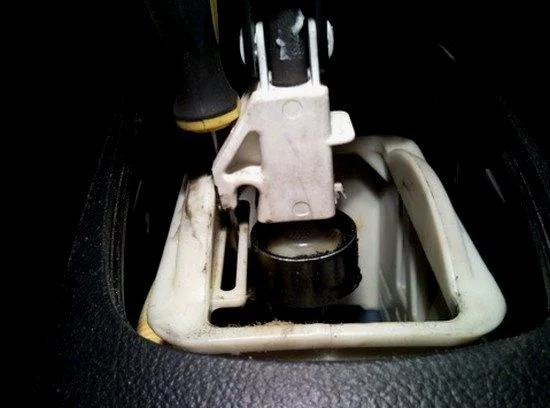

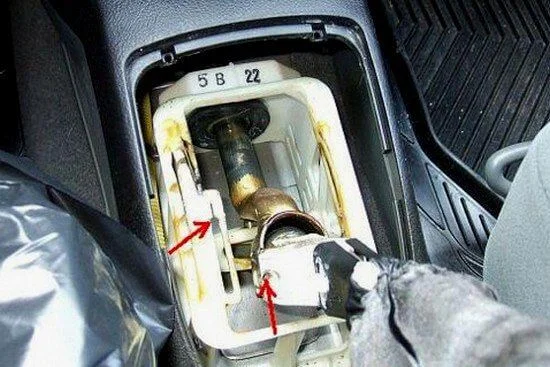

Далее переходим в салон. Снимаем кожух КПП для чего давим на его рамку со стороны торпеды в сторону рычага КПП. Далее нужно зафиксировать рычаг КПП по регулировочным отверстиям.
Вставляем туда например отвертку диаметром 4-5 мм.

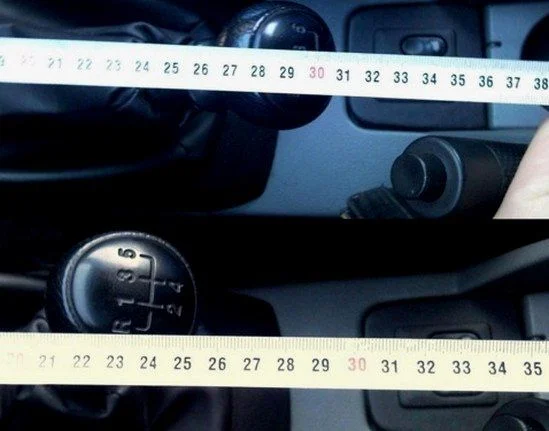

И вот теперь, когда и шток выбора передач и ручка КПП зафиксированы, затягиваем болт: Вынимаем отвертку, отпускаем подпружиненный шток, одеваем чехол КПП и все. Итог:Ход рычага КПП стал значительно короче передачи включаются четко.Для сравнения: Нейтраль.

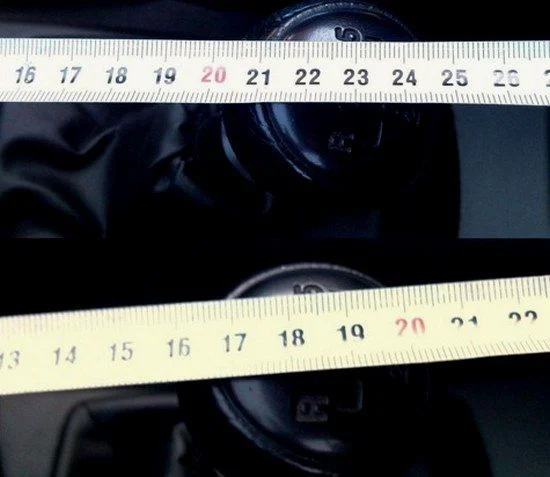

1 и 3 передачи.
2 и 4 передачи.На последнем фото видно расстояние до ручника.
