Установка и снятие кулисы АКПП Mercedes ML W163

02 октября 2019

•

14K

13

1

Основной причиной в необходимости разборки блока управления АКПП на автомобиле Mercedes ML, является попадание воды (влаги) в этот блок, что приводит к окислению контактов, что в свою очередь влияет на работу электроники данного агрегата. В данном фото отчёте подробно показано как своими руками произвести установку и снятие кулисы АКПП Mercedes ML в кузове W163. Этот процесс не сложный, занимает около одного часа.

Также стоит отметить, что перед началом этой операции, необходимо будет произвести демонтажа блока стеклоподъёмников. Как это сделать смотрите тут.

Источник: big-benz.ru

Step 1

1

Наблюдаем с разных ракурсов соленоид, который мы так и не разобрали.

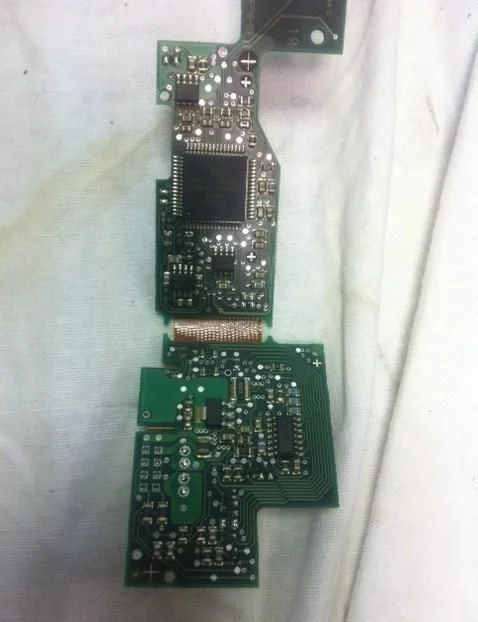

Step 2

2

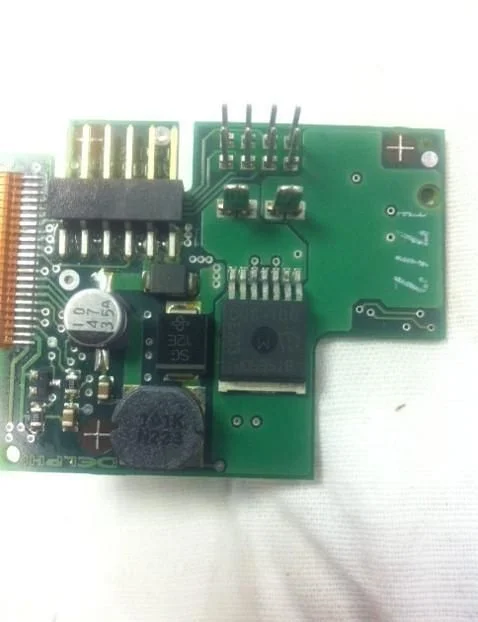

Step 3

3

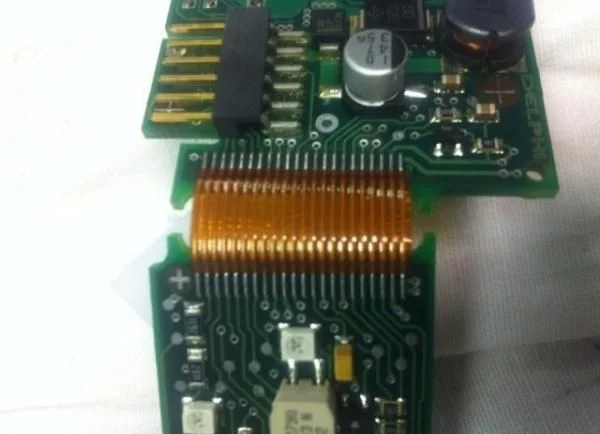

Step 4

4

Step 5

5

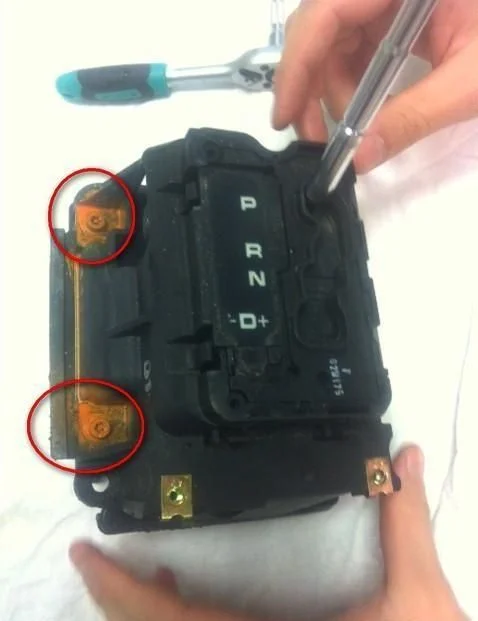

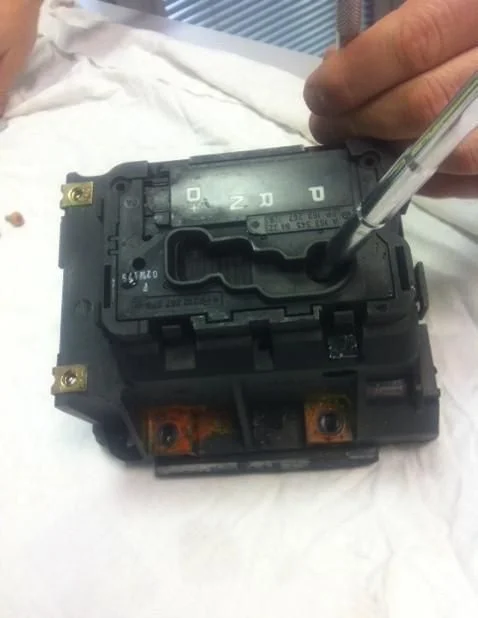

Откручиваем четыре болта, по два болтика с каждого бока.

Step 6

6

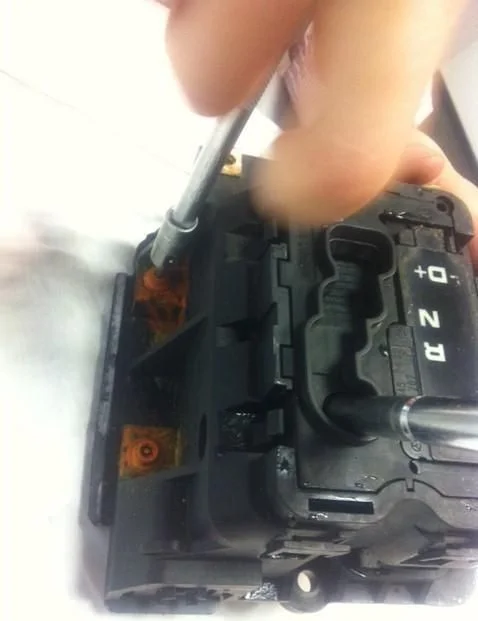

Step 7

7

Step 8

8

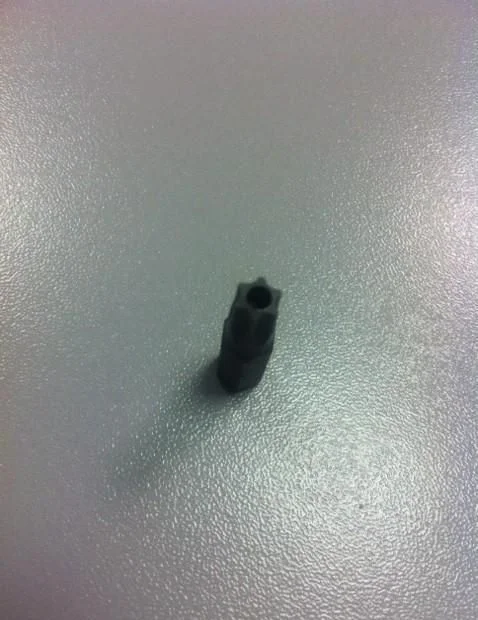

Внимание, отвинчивать необходимо вот такой вот звездочкой, которая имеет внутри отверстие.

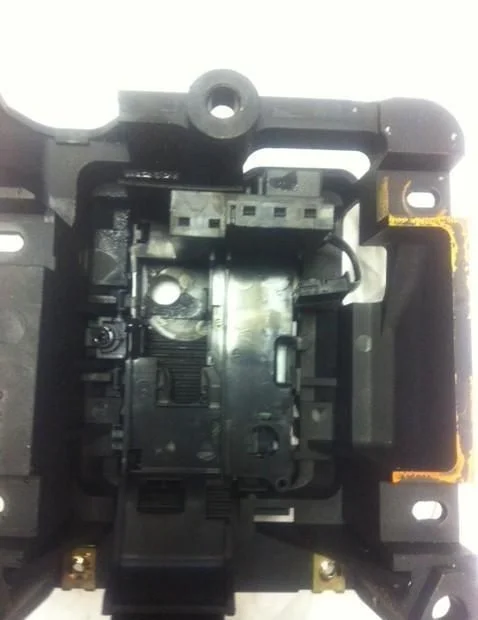

Step 9

9

Step 10

10

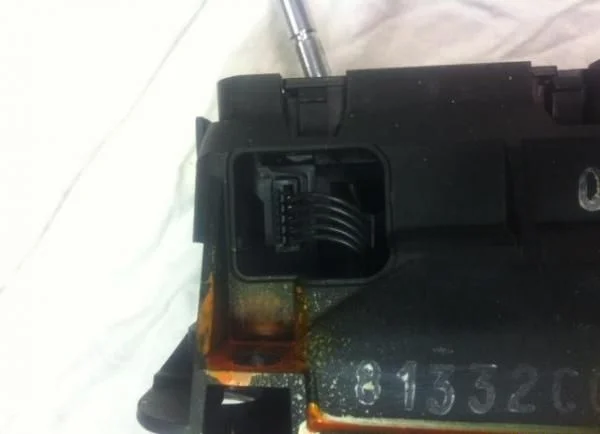

Отключаем шлейф.

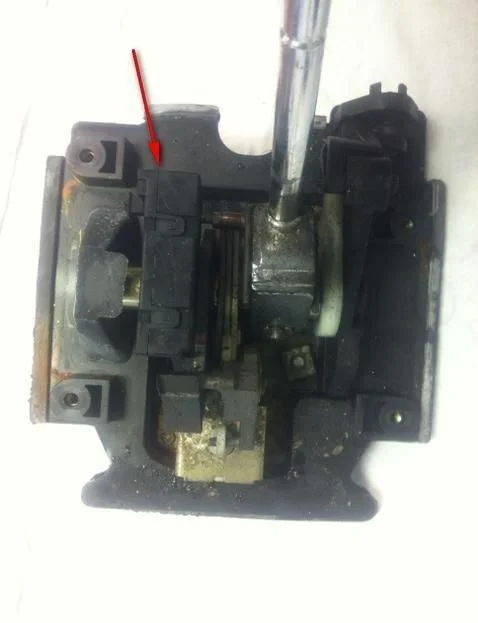

Step 11

11

Step 12

12

Step 13

13

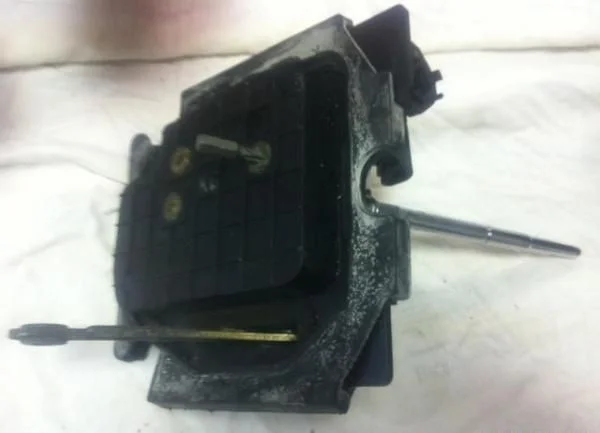

Если разбирать полностью кулису, то можно и поддончик тоже демонтировать.

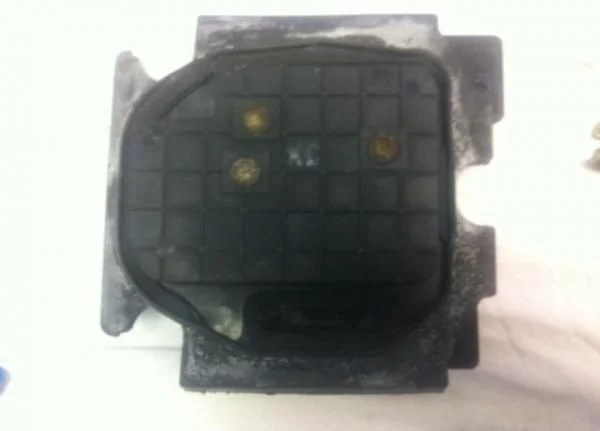

Step 14

14

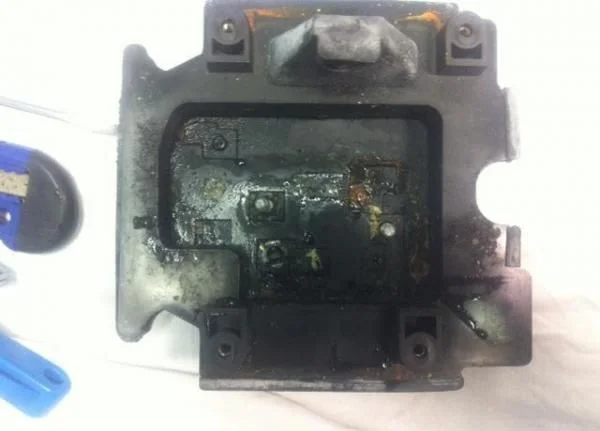

Step 15

15

Снимается он вот таким вот способом.

Step 16

16

Step 17

17

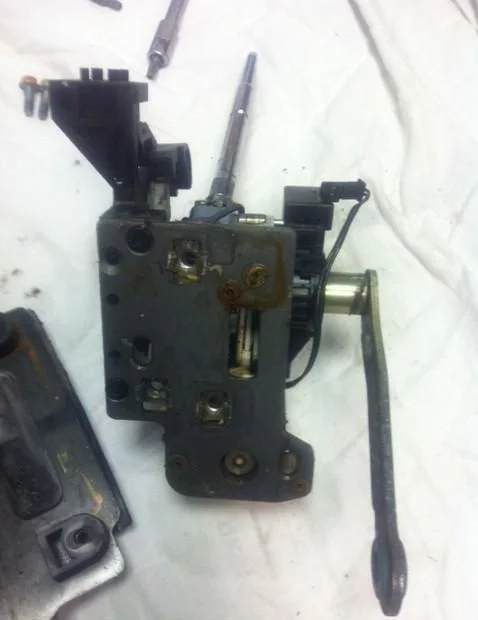

Кулиса находится снизу.

Step 18

18

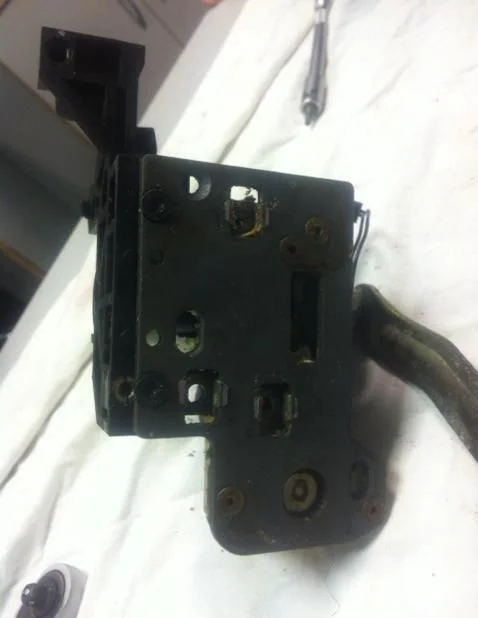

Кулиса становится все меньше

Step 19

19

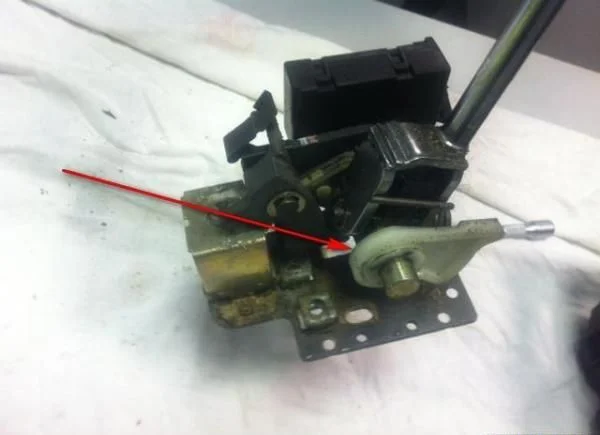

Вынимаем пластиковую штуковину.

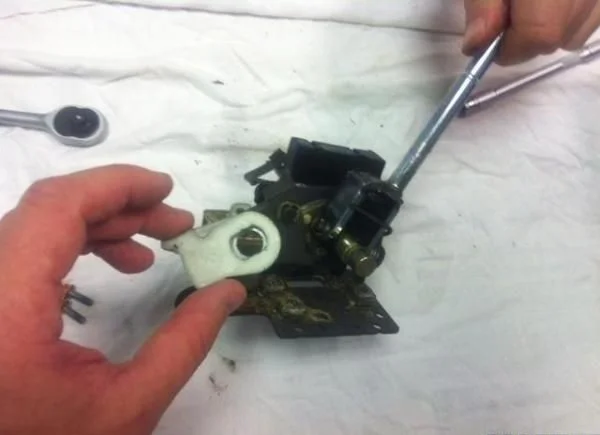

Step 20

20

Step 21

21

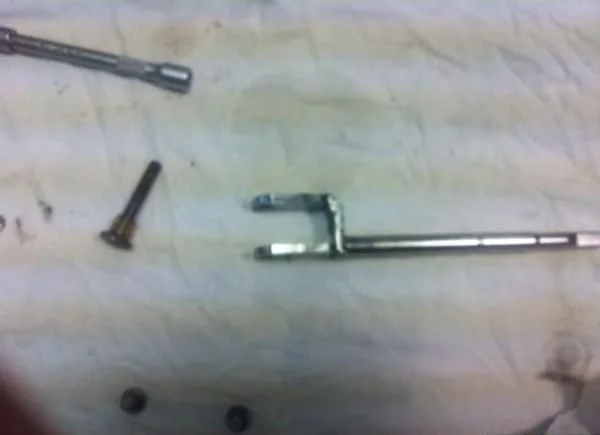

После достаём болт и демонтируем железную ручку.

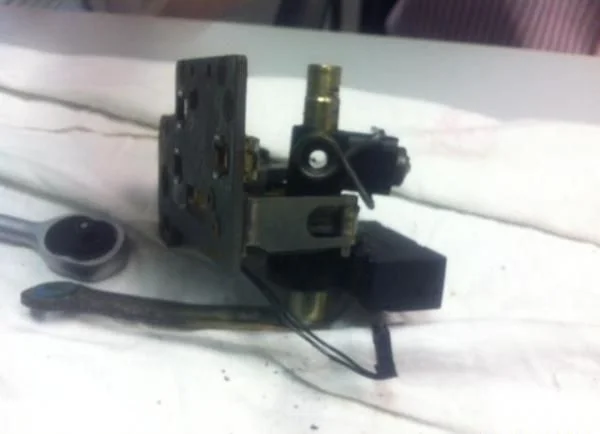

Step 22

22

Сборку производим в обратной последовательности.

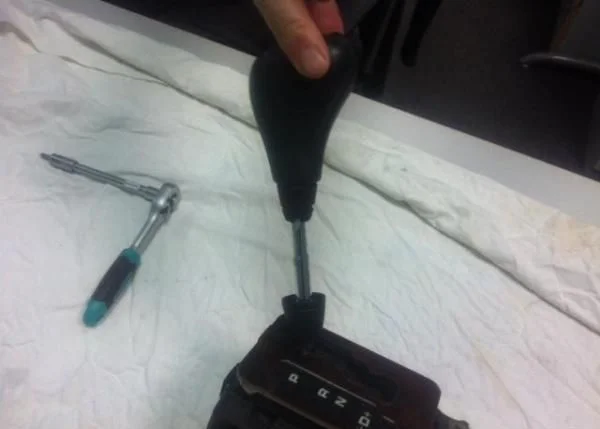

Step 23

23

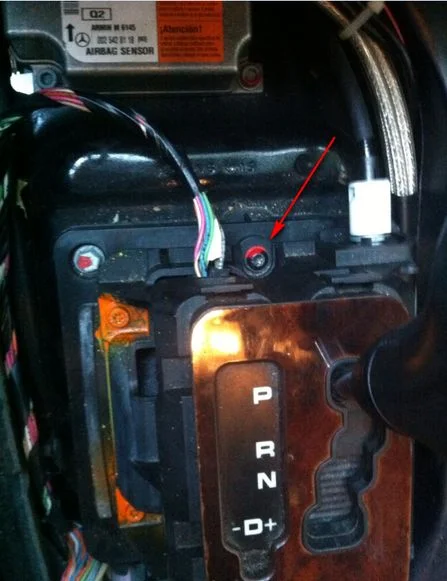

Step 24

24

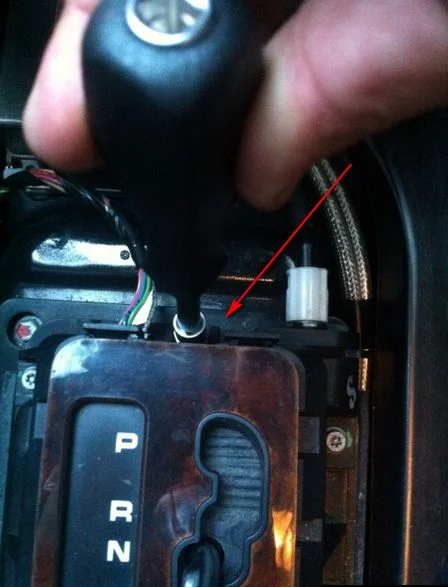

Step 25

25

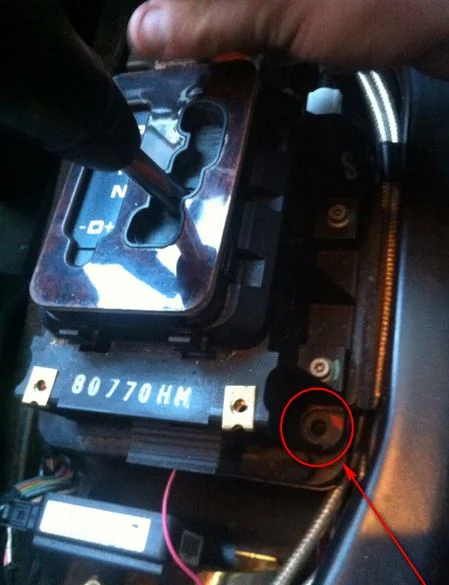

Step 26

26

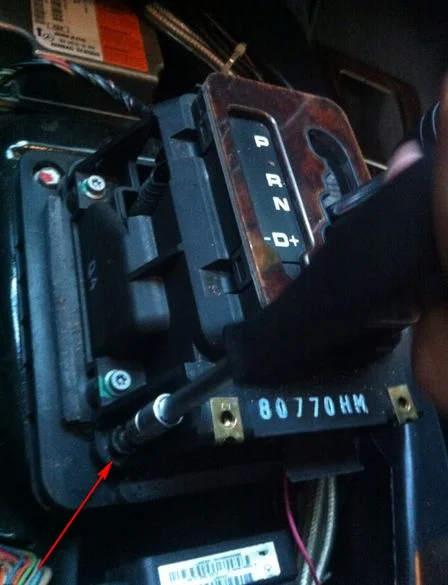

Step 27

27

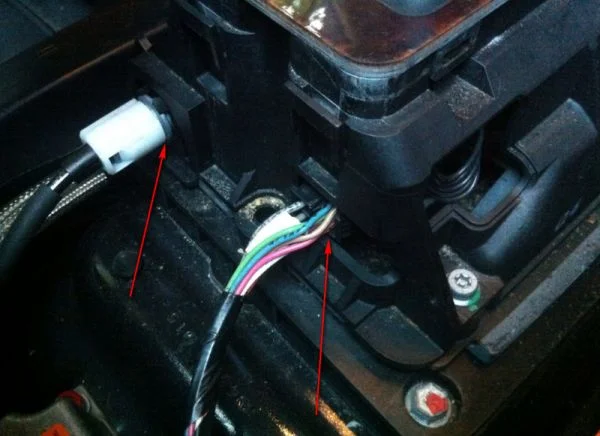

Step 28

28

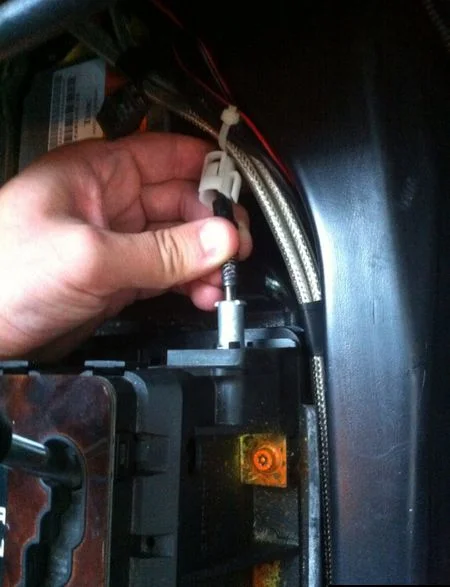

Следующее на очереди разъём и тросик, их необходимо отсоединить.

Step 29

29

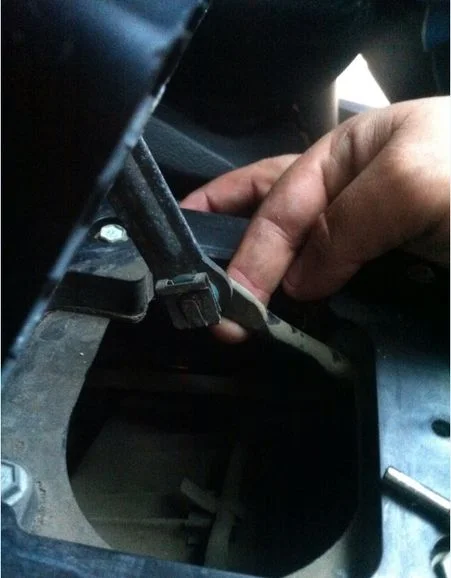

Step 30

30

После тянем кулису к верху, отсоединяем стопорное кольцо и демонтируем кулису. Собираем в обратном порядке.

Далее описан сам процесс разборки кулисы.

Step 31

31

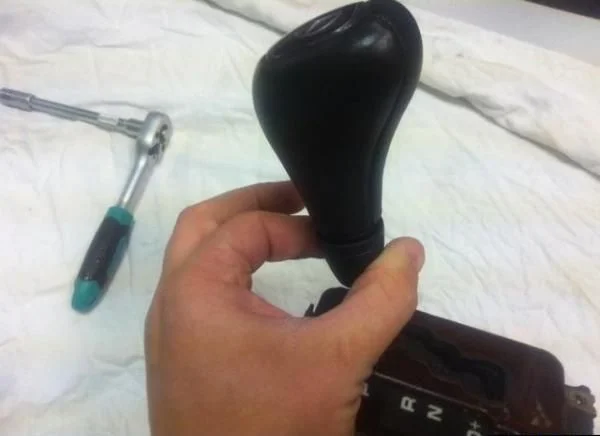

Step 32

32

Отвинчиваем крутилочку и тащим вверх ручку.

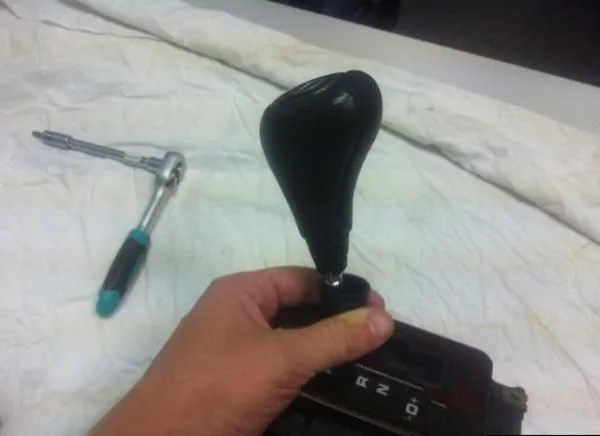

Step 33

33

Step 34

34

Первым делом нужно полностью снять подлокотник.

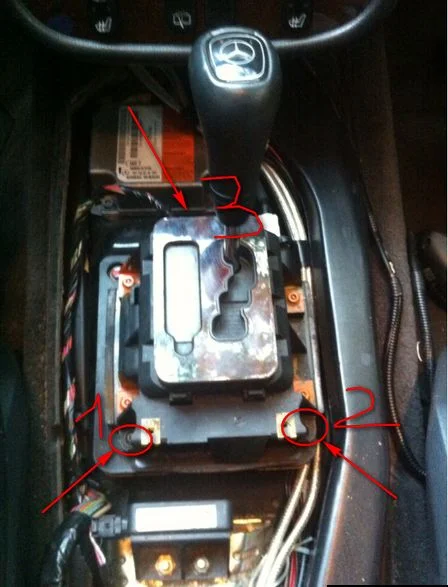

Затем глядим сверху кулисы и там видно три звезды. Одна находится по середине, и две по углам. Их нужно открутить.

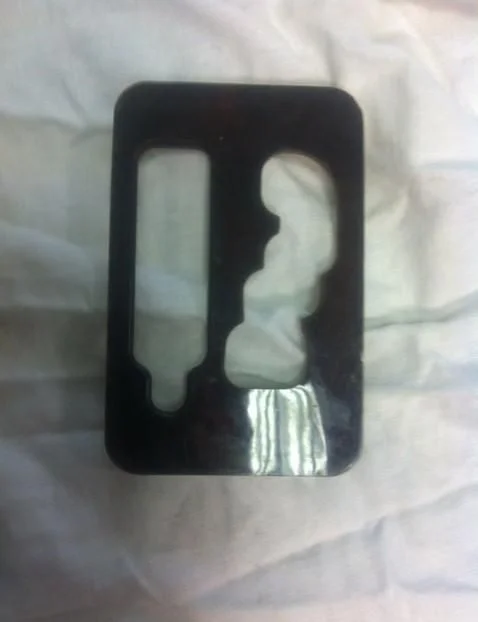

Step 35

35

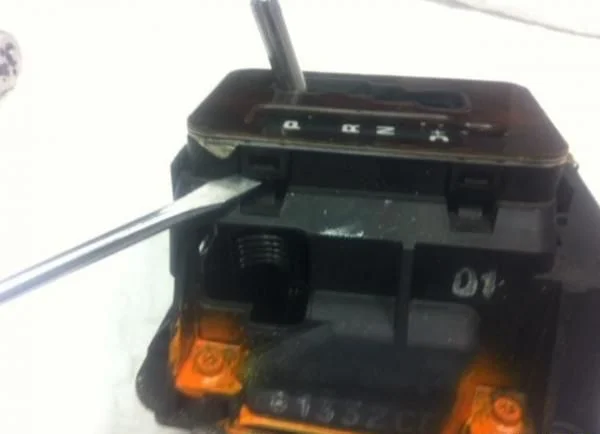

Step 36

36

Подковыриваем при помощи плоской отвертки крышку вверх.

Step 37

37

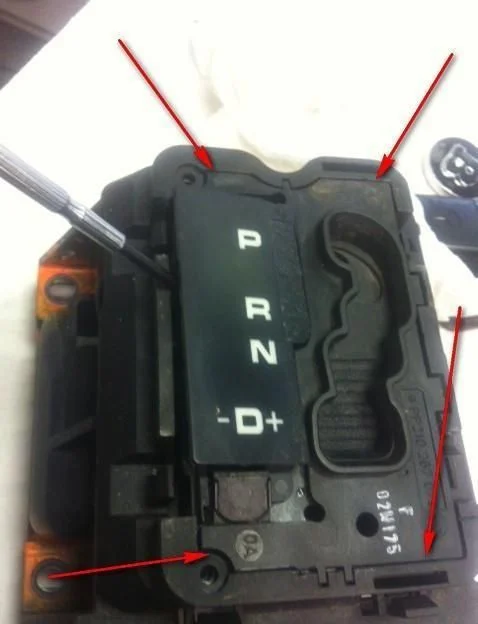

Подсовываем отвертки и надавливаем на эту пластиковую штуковину вниз.

Step 38

38

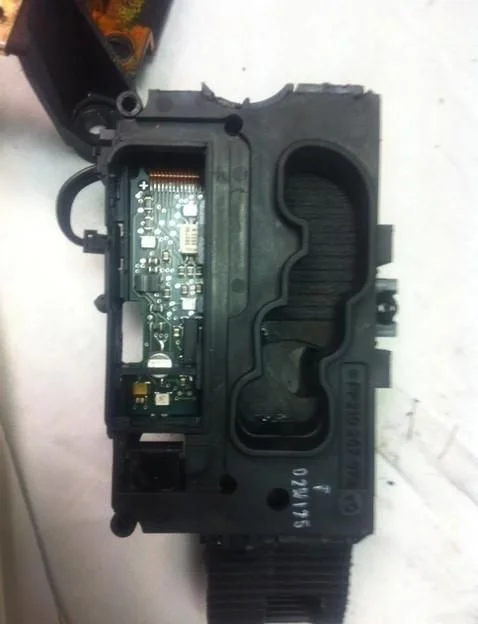

Подсекаем пластик с буквами «P-R-N-D»

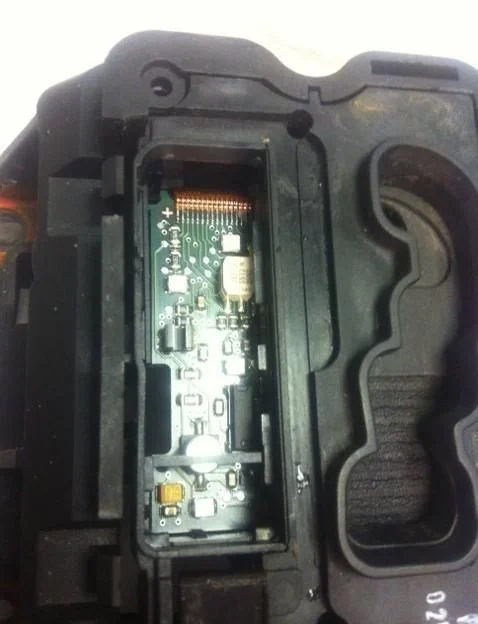

Step 39

39

Step 40

40

Step 41

41

Здесь заметно, что контакт окислился, поэтому нужно его зачистить.

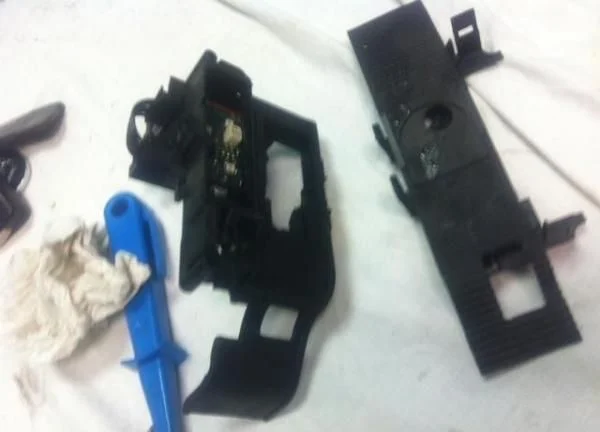

Step 42

42

Демонтируем направляющую ленту.

Step 43

43

Вскрываем пластик что вверху.

Step 44

44

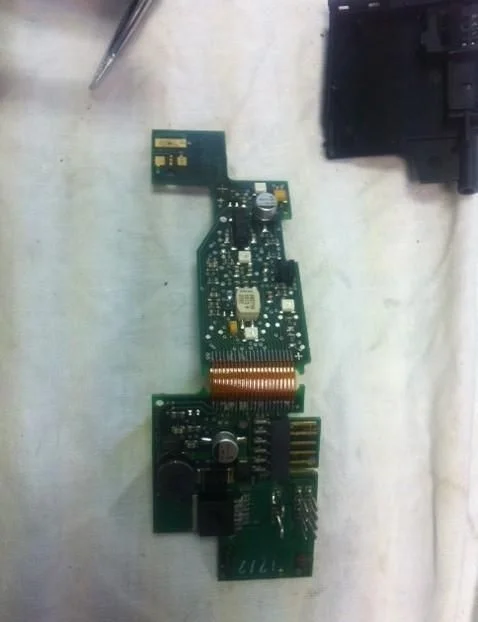

Доходим до платы и чистим ее от воды.
