Установка камеры заднего хода и парктроника на SsangYong Actyon

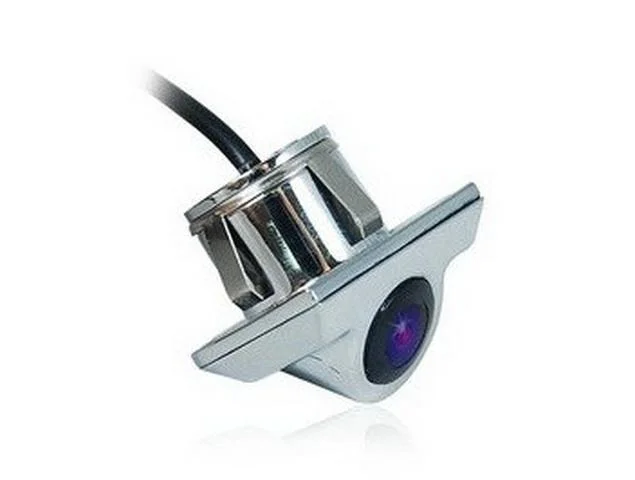

Обычная чувствительность камер заднего хода – 1 люкс. В данном случае выбран девайс с 0.2 люкса. Необходимо наличие цветной шкалы с разметкой. Вот такой продукт завода Челонг был выбран. Есть также и темный вариант.

Для того, чтобы установить все устройства необходимо разобрать обшивку задней двери, демонтировать левый задний фонарь, снять пол и левый бардачок запаски, а также протащить провода в бампере. Демонтируем внутреннюю обшивку задней двери. Сначала снимаем верхнюю пластину, которая крепится только на 4-х ножевых пружинных защёлках.

Вывинчиваем саморез, которым крепится левый угольник.

А также правый угольник. С противоположных концов угольники крепятся ножевыми защёлками.

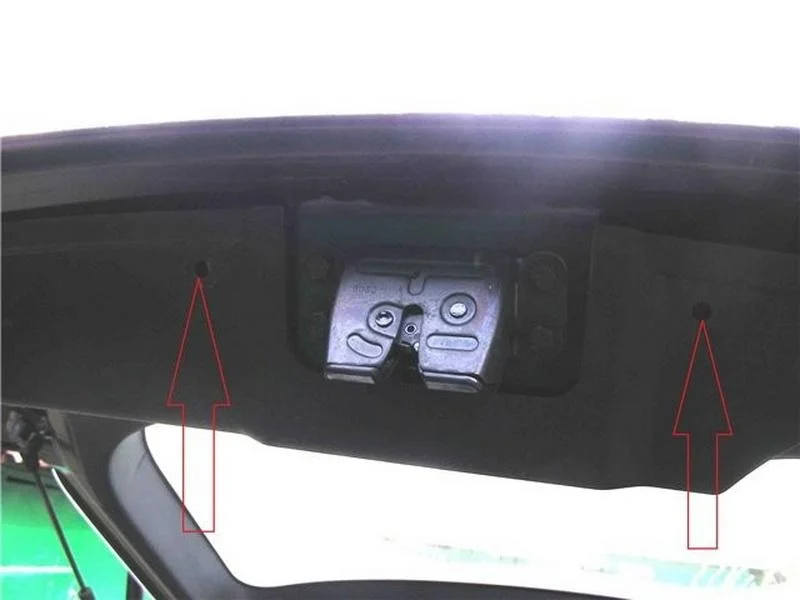

Вывинчиваем с нижнего торца двери отмеченные стрелками саморезы.

С верхних торцов основной панели снимаем два самореза и аккуратно выдираем её из десятка пружинных ножевых защёлок по периметру панели.

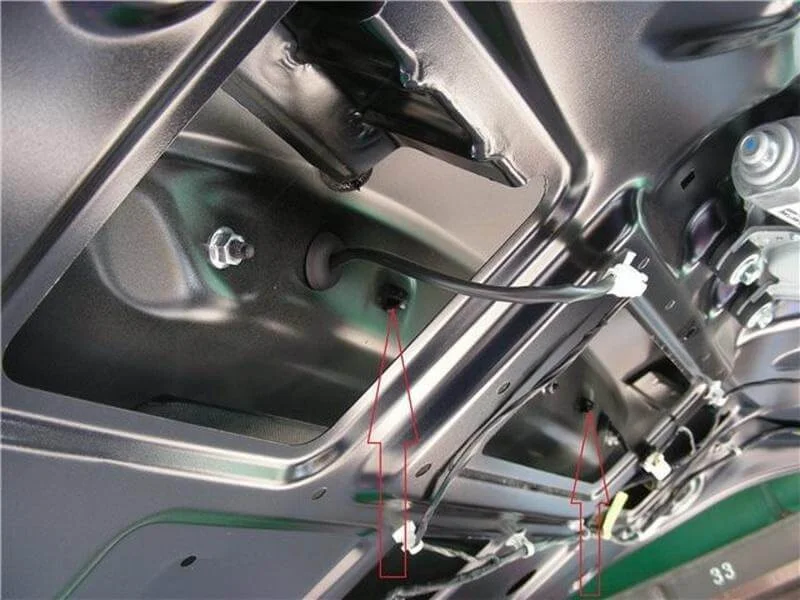

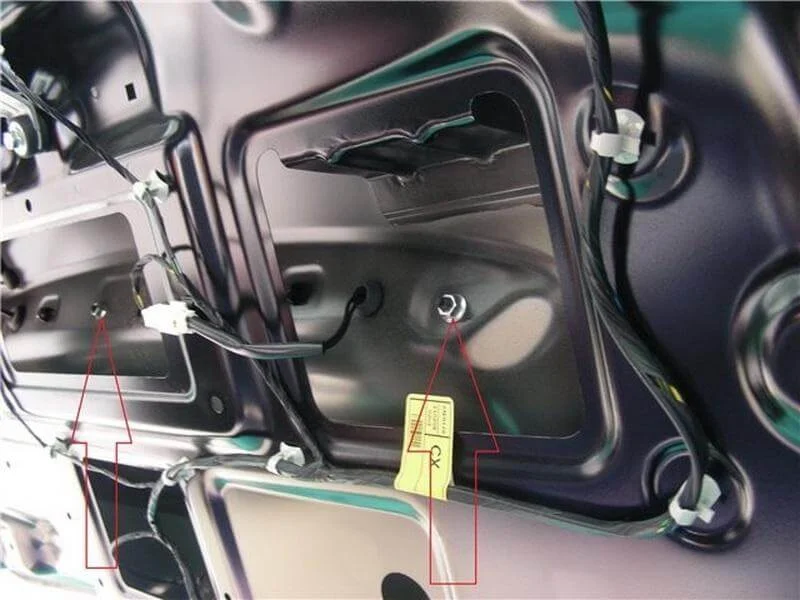

Молдинг крепится 2-мя накидными гайками, отмеченными стрелками, с одной стороны.

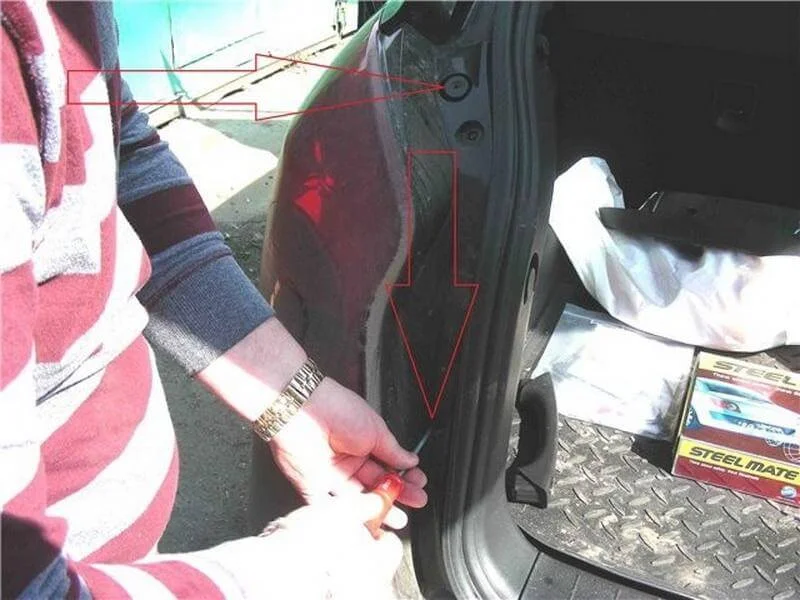

И двумя с другой стороны. Отключаем два белых разъёма фонарей подсветки номера и отжав два пластиковых пружинных держателя, отмеченных стрелками, снимаем молдинг.

Задний блок фонарей закреплен 2-мя саморезами.

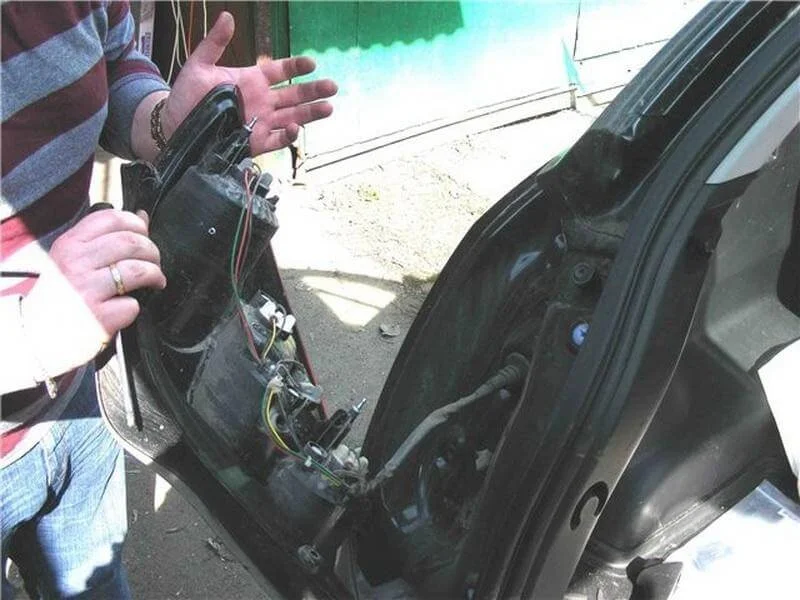

Как открутили — выдергиваем блок фар на себя.

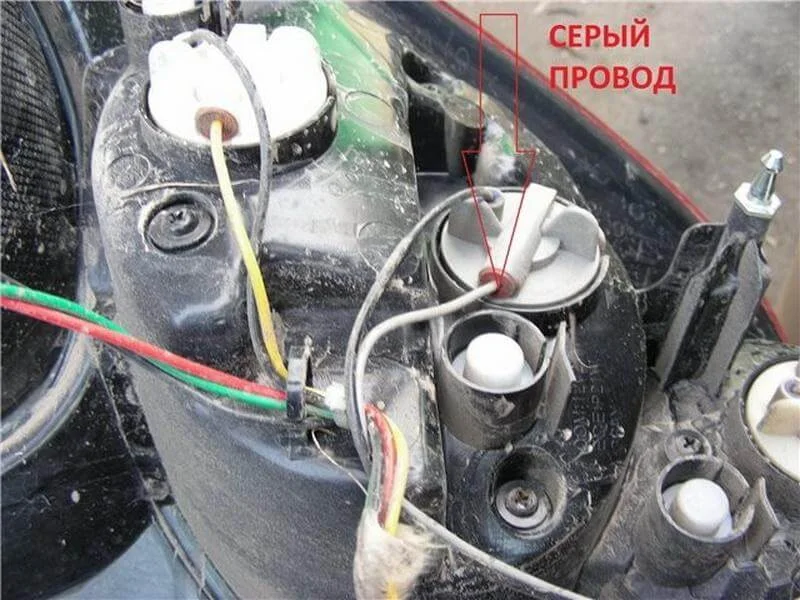

Нужная нам лампа (серый провод).

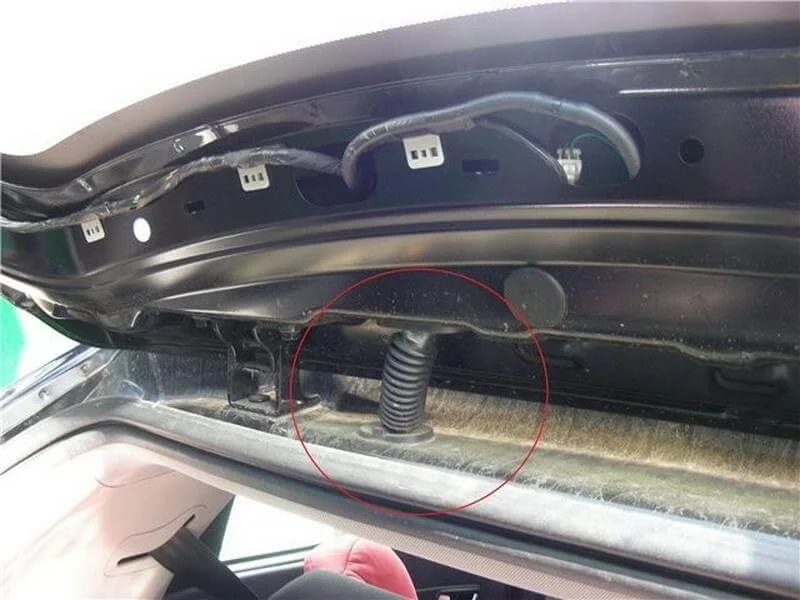

Для протяжки сигнального и питательного проводов в заднюю дверь понадобится данный резиновый гофр. Если попытаться отстегнуть заднюю часть обшивки крыши, то даже использование специального приспособления не даст результата – пистоны растянутся, но не выдернутся. Поэтому, просто оттягиваем резинку сверху по периметру двери и протаскиваем провода через небольшую щель между потолком и его обшивкой.

Размечаем плоскость заднего бампера и фрезой делаем 4 отверстия для датчиков парктроника.

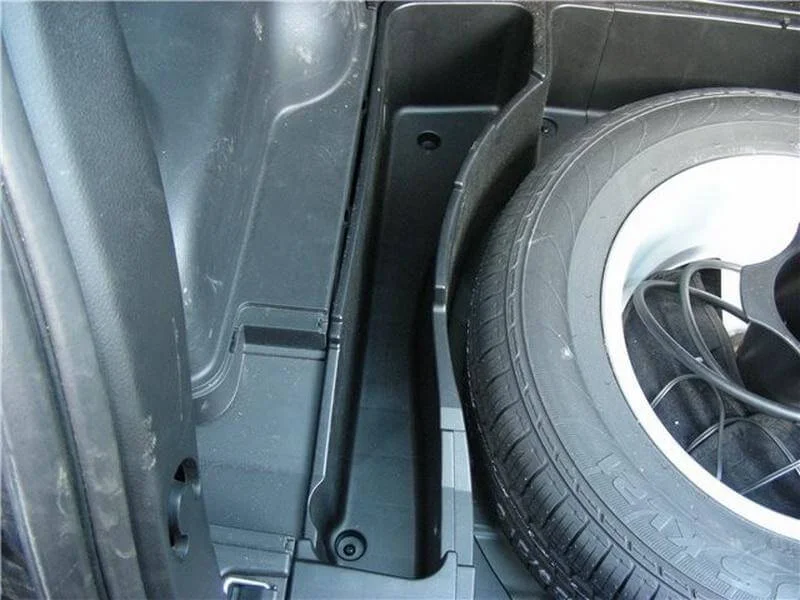

Демонтируем левый бардачок, который крепится 4-мя саморезами, убрав крышку зад запаской.

Вид боковой обшивки левого крыла, куда будет помещен блок мозгов парктроника.

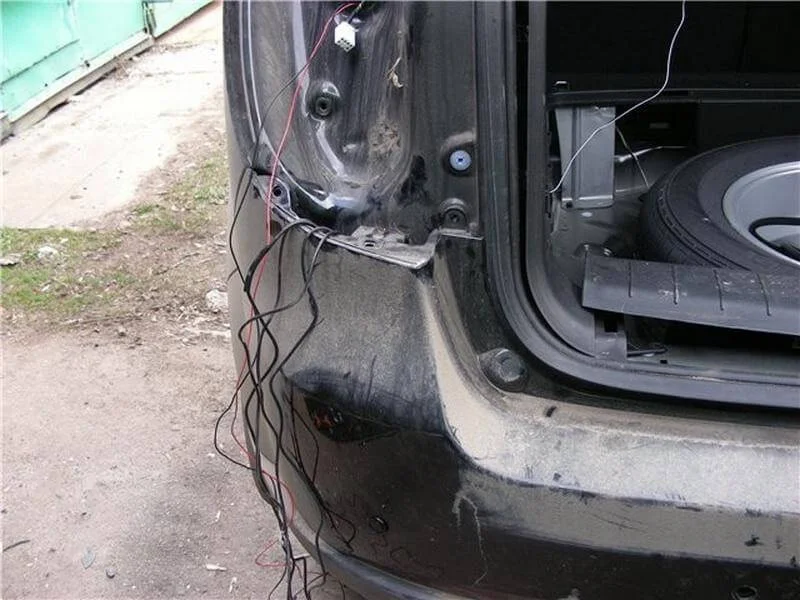

Отвинтив три верхние самореза крепления бампера, используйте гибкий тросик и протащите нужные провода от 4-х датчиков последовательно справа налево через отверстия снаружи.

Предварительный результат выглядит так.

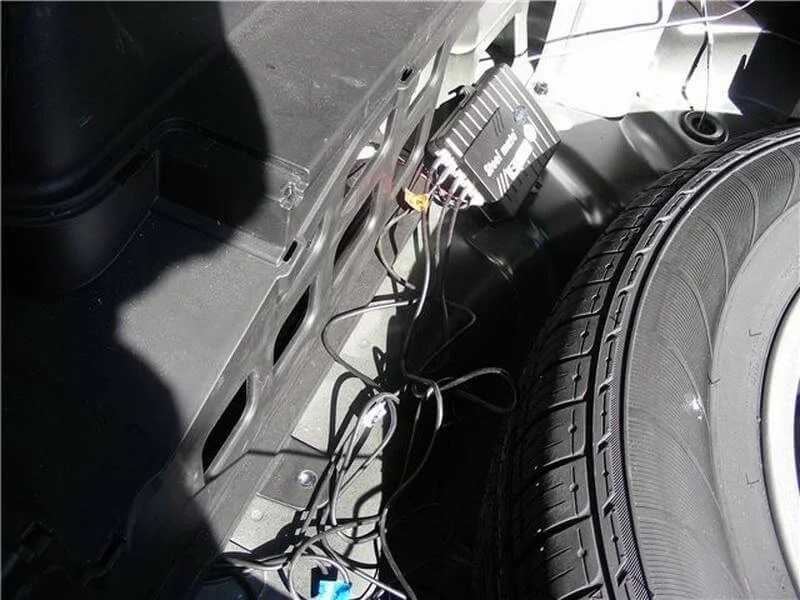

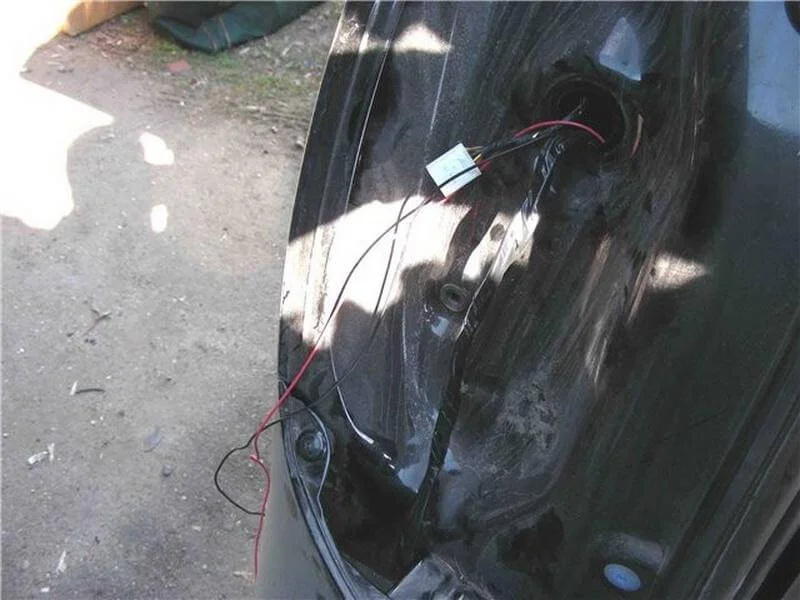

Устанавливаем блок мозгов и основную пищалку парктроника изнутри пазухи обшивки левого заднего крыла.

Заделываем провода от датчиков в жгут и выводим провода питания камеры и блока мозгов к разъёму фонаря заднего хода.

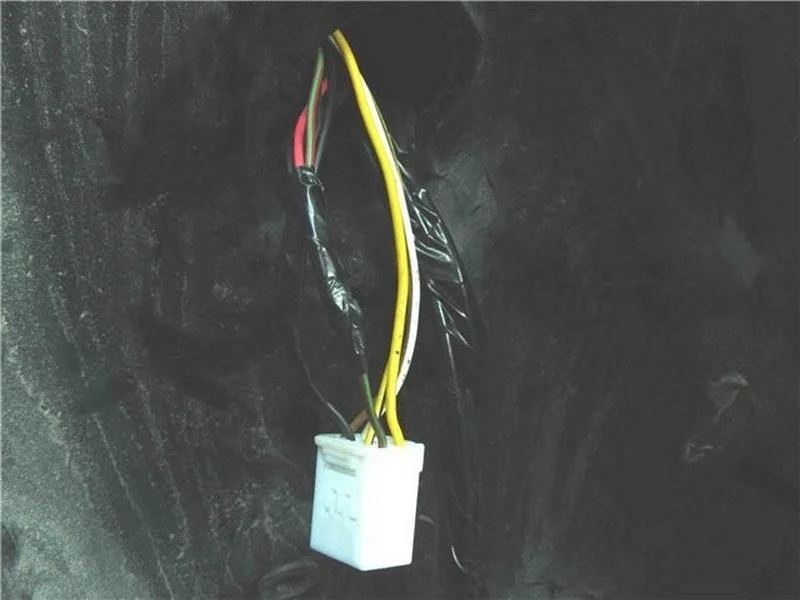

Серый провод от лампы заднего хода переходит в красный провод с зелёной полосой в жгуте.

Подключаемся к этому проводу и черному земляному проводу.

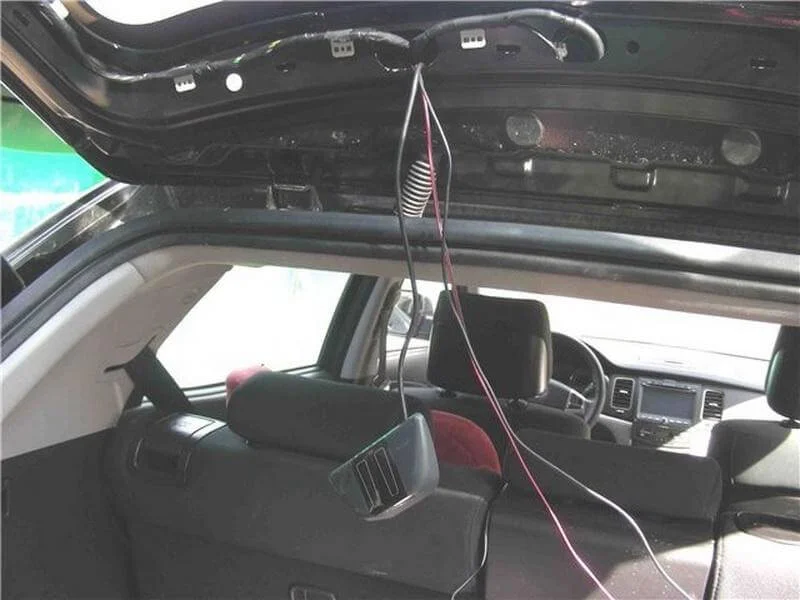

Блок индикации и провода камеры выводим в полость задней двери, протаскиваем их через гибкий резиновый шланг.

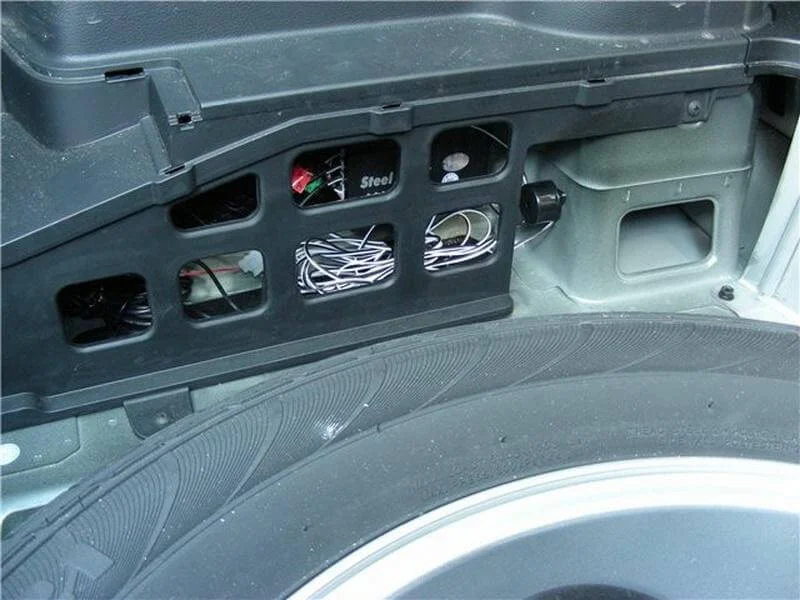

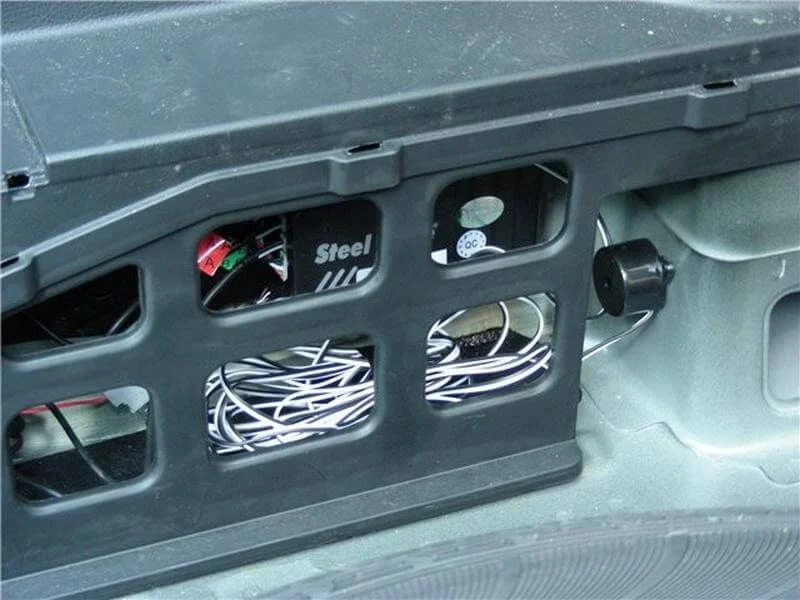

Излишек проводов от дисплея и датчиков скручиваем в бухтуи прячем их в полости под обшивкой.

Следующим шагом монтируем на место внутреннюю обшивку задней двери и обезжирив поверхность, приклеиваем блок индикации парктроника изнутри заднего стекла.

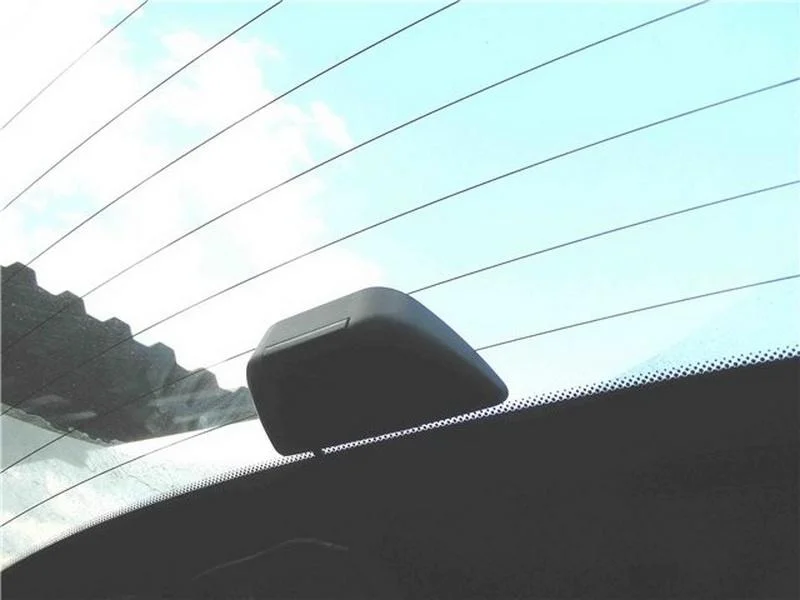

Так выглядит индикатор из салона.

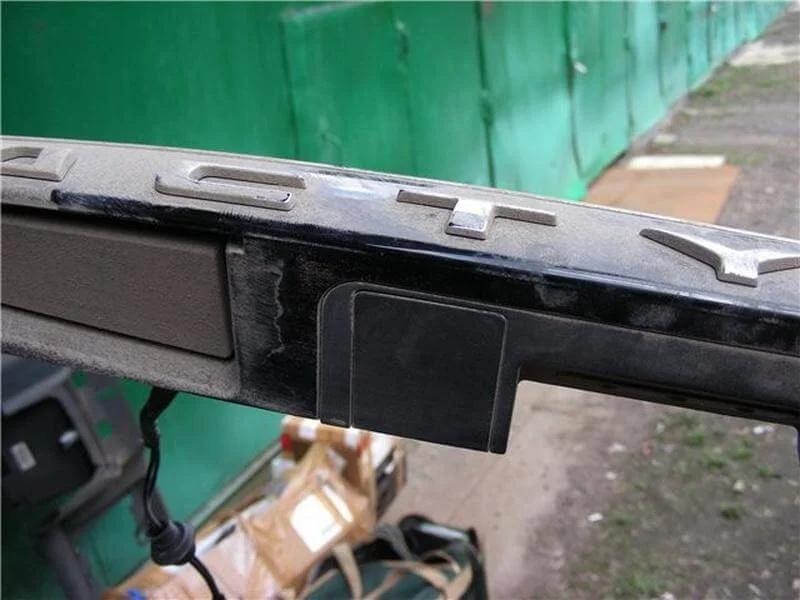

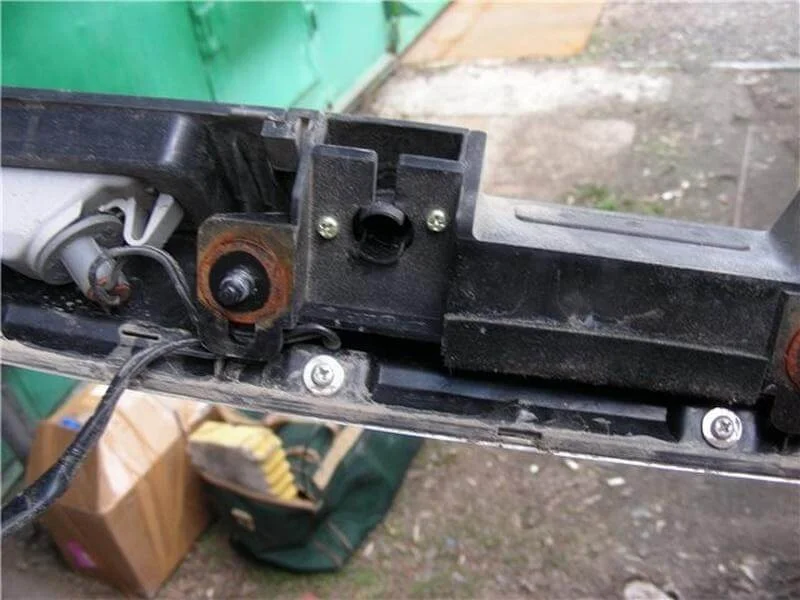

Теперь установка камеры заднего хода. Вид площадки для установки камеры.

Площадка крепится к корпусу молдинга двумя саморезами изнутри.

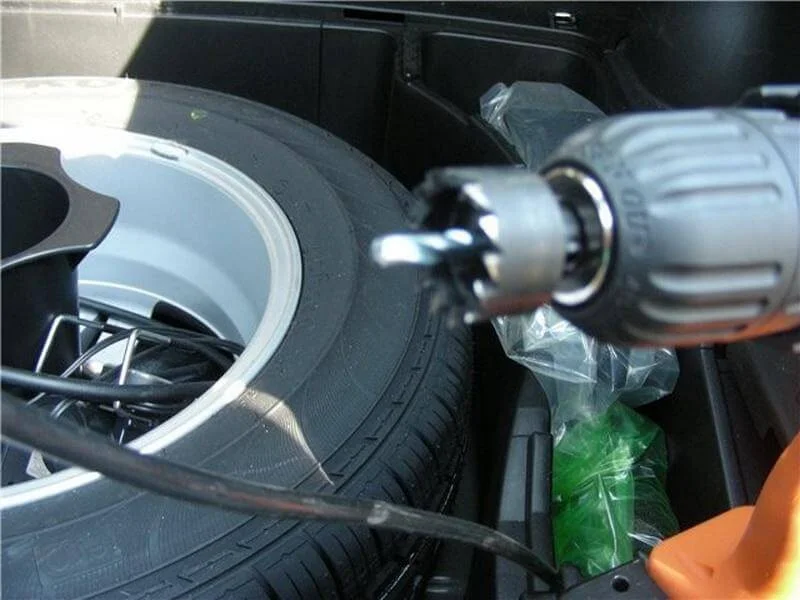

Используем фрезу, которая прилагается к камере.

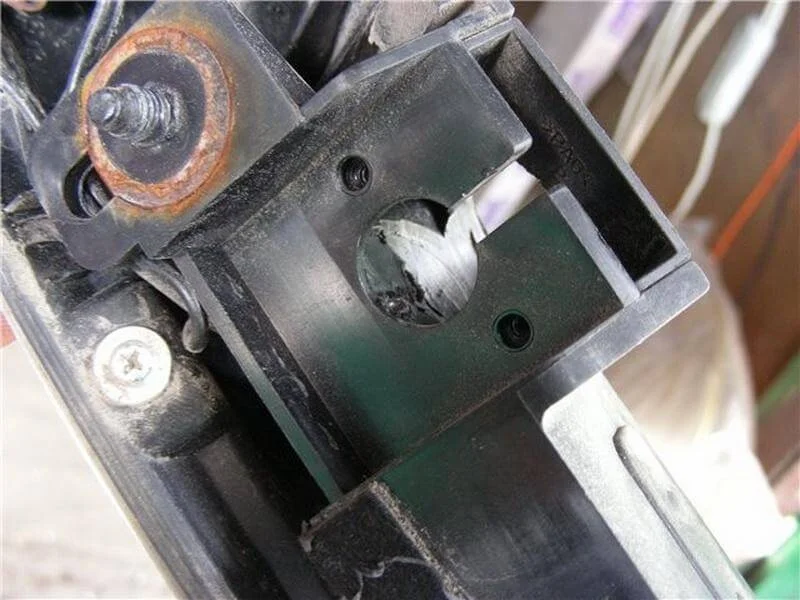

Фрезой проделываем установочное отверстие в площадке.

Изнутри молдинга.

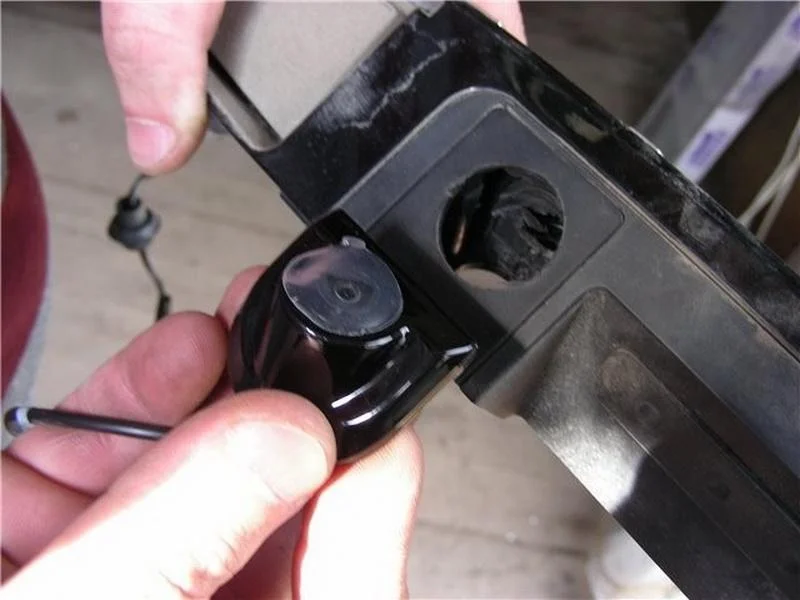

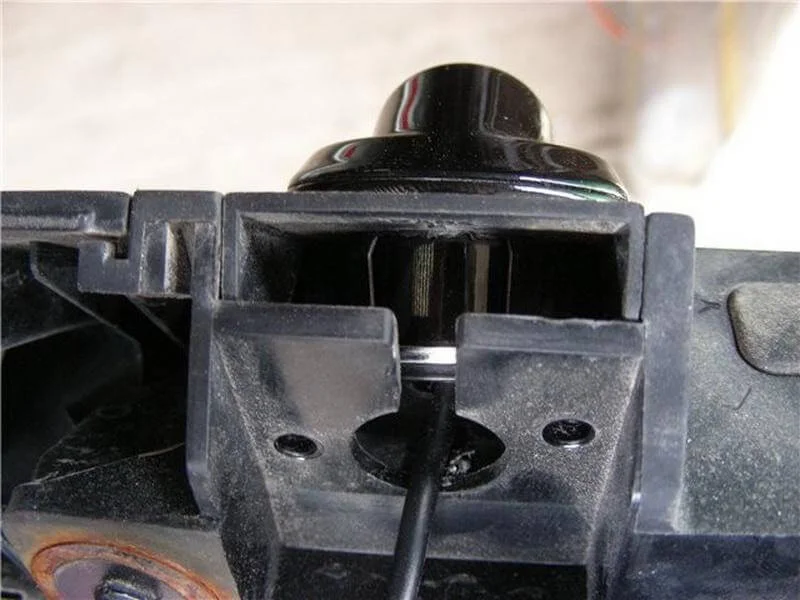

Вставляем камеру в отверстие. Пружины по бокам корпуса камеры жёстко фиксируют её в отверстии.

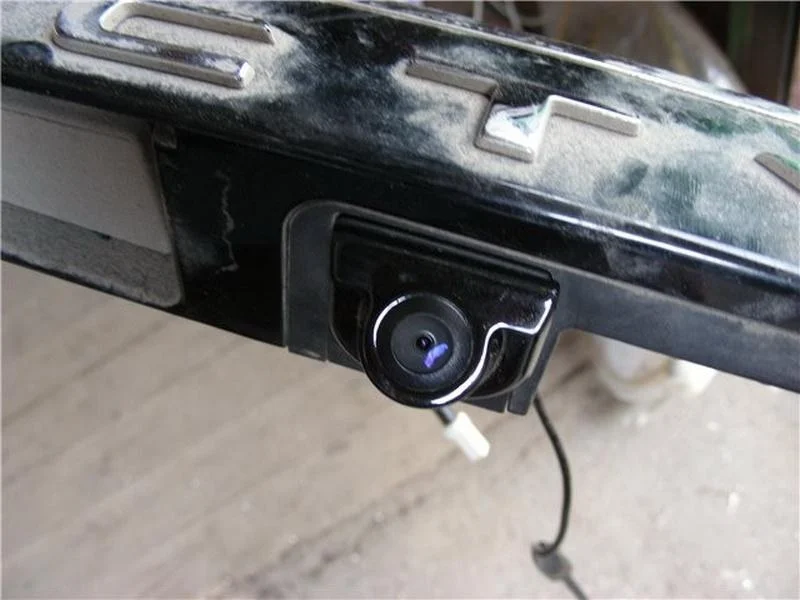

Вид на молдинг с установленой камерой сбоку.

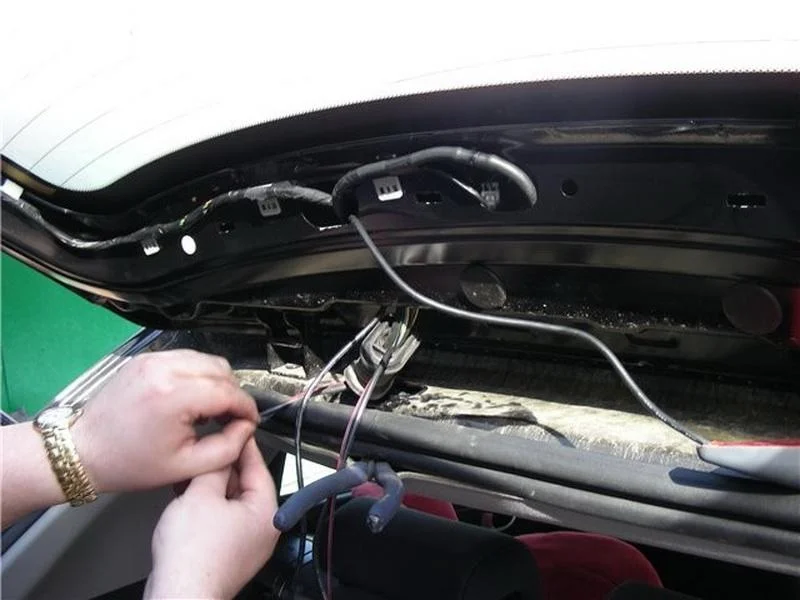

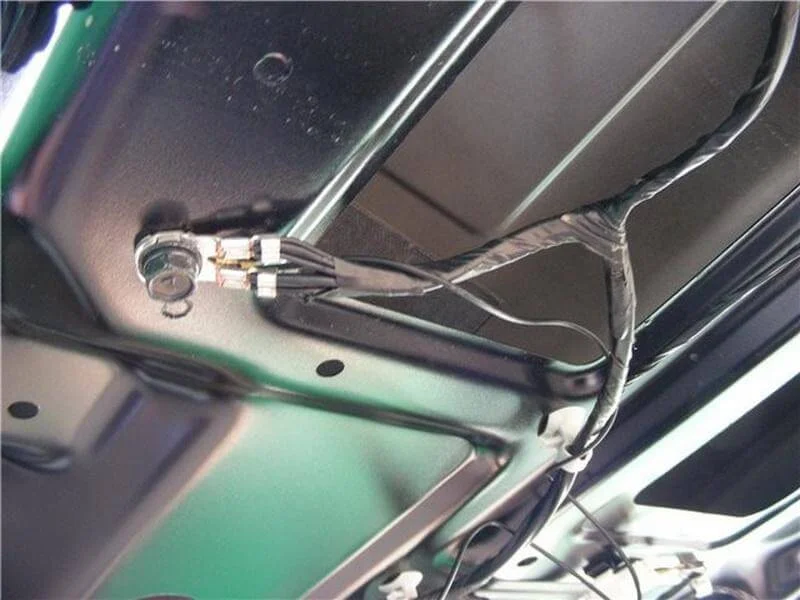

От корпуса задней двери берем «землю» для камеры, чтобы минимизировать шумы.

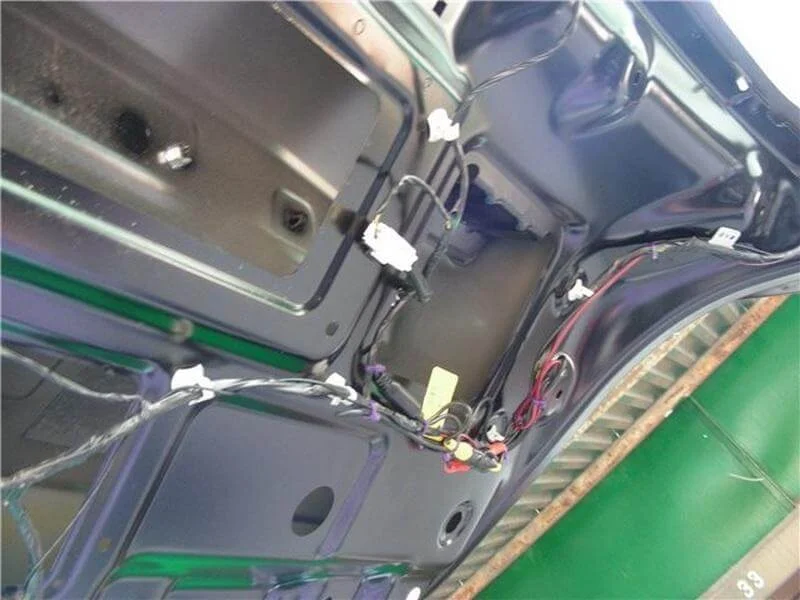

Притаскиваем сигнальный и питающий кабель через резиновый буфер.

Закрепляем стрипками излишек кабелей, формируя общий жгут.

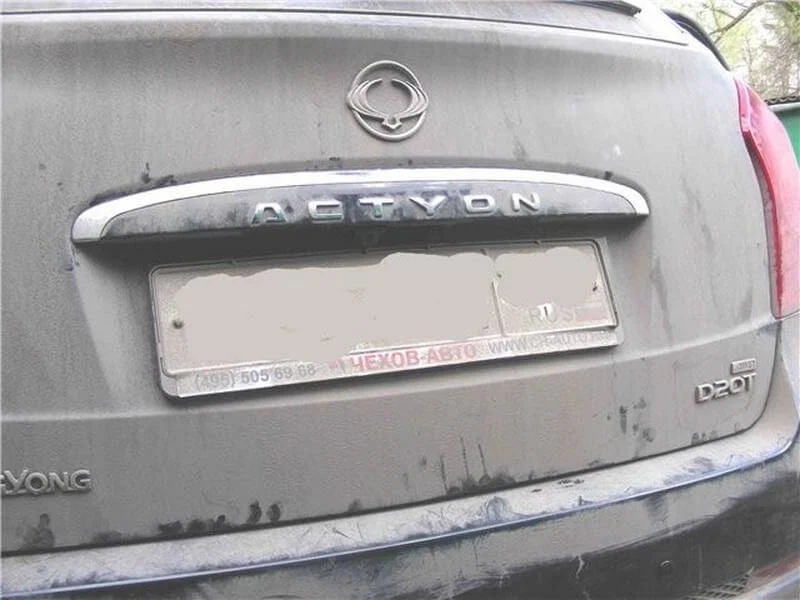

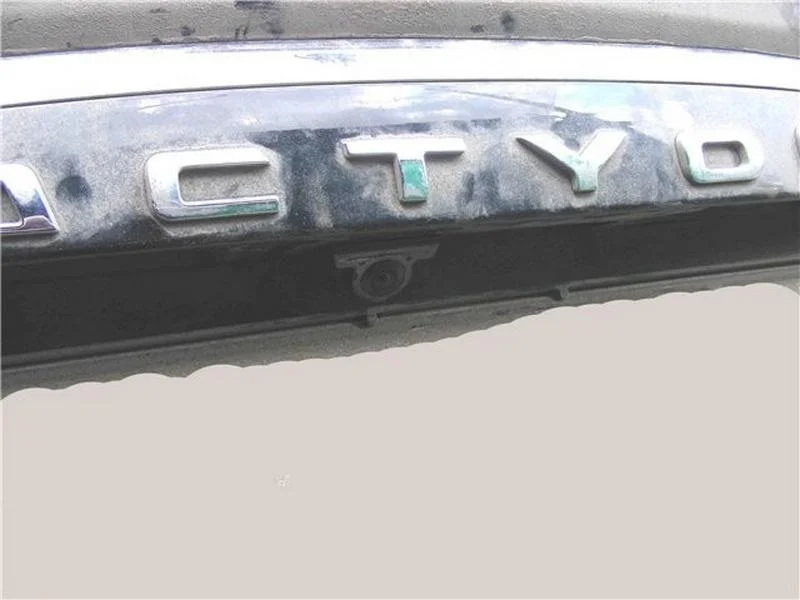

Корпус камеры практически не виден снаружи.

Он выступает из молдинга на 8 мм.
