Замена вентилятора охлаждения и диффузора Infiniti FX35
Если вы замечаете что температура двигателя выше нормы то следует продиагностировать систему охлаждения. К системе охлаждения относятся: помпа, термостат, основной радиатор, вентиляторы охлаждения. В нашем случае, на Infiniti FX35 (S50) 2007 г.в., была исправна вся система, кроме одного из вентиляторов. Было принято решение менять…
Оригинальный номер крыльчатки 21486CA000. Также понадобился диффузор его каталожный номер 21481CG010 аналог aks dasis 078045n
Замена что вентилятора охлаждения радиатора двигателя, что самого диффузора, не составляет особых трудностей, фотоотчет подробно описывает данную процедуру.
Инструмент который потребуется
- отвертка +;
- торцевые головки на 10 и 8;
- накидной ключик на 8.

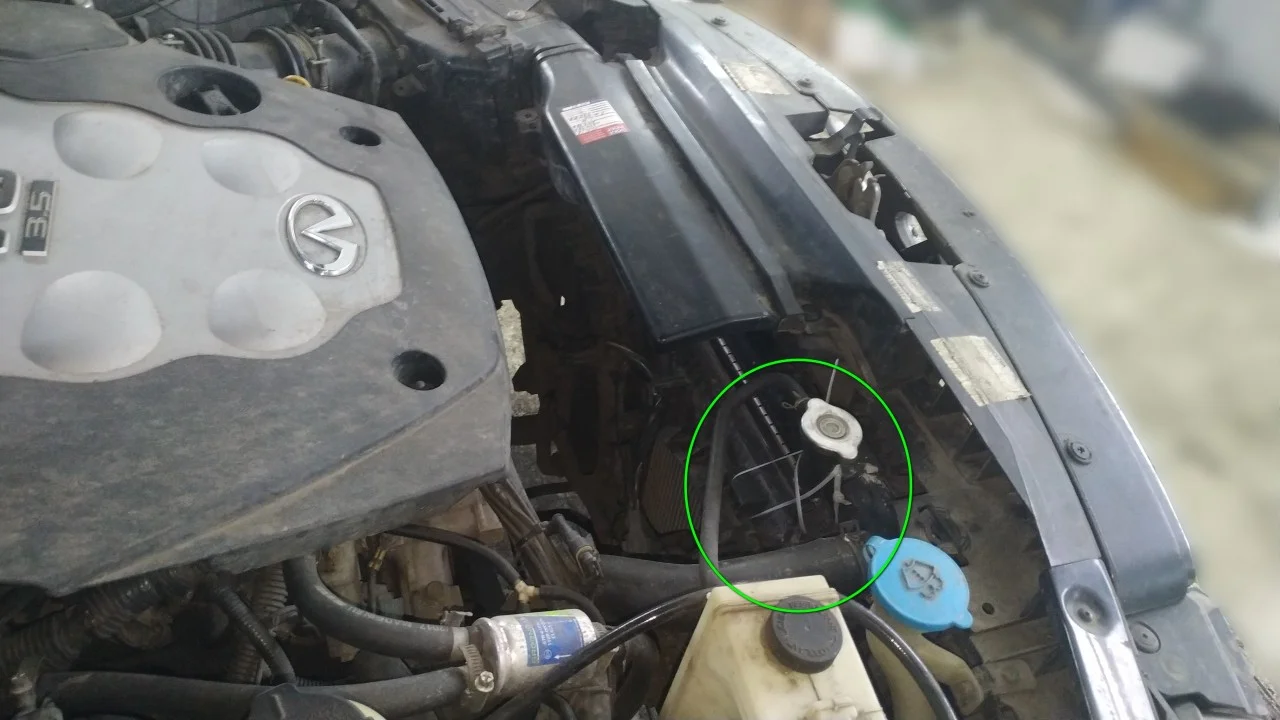

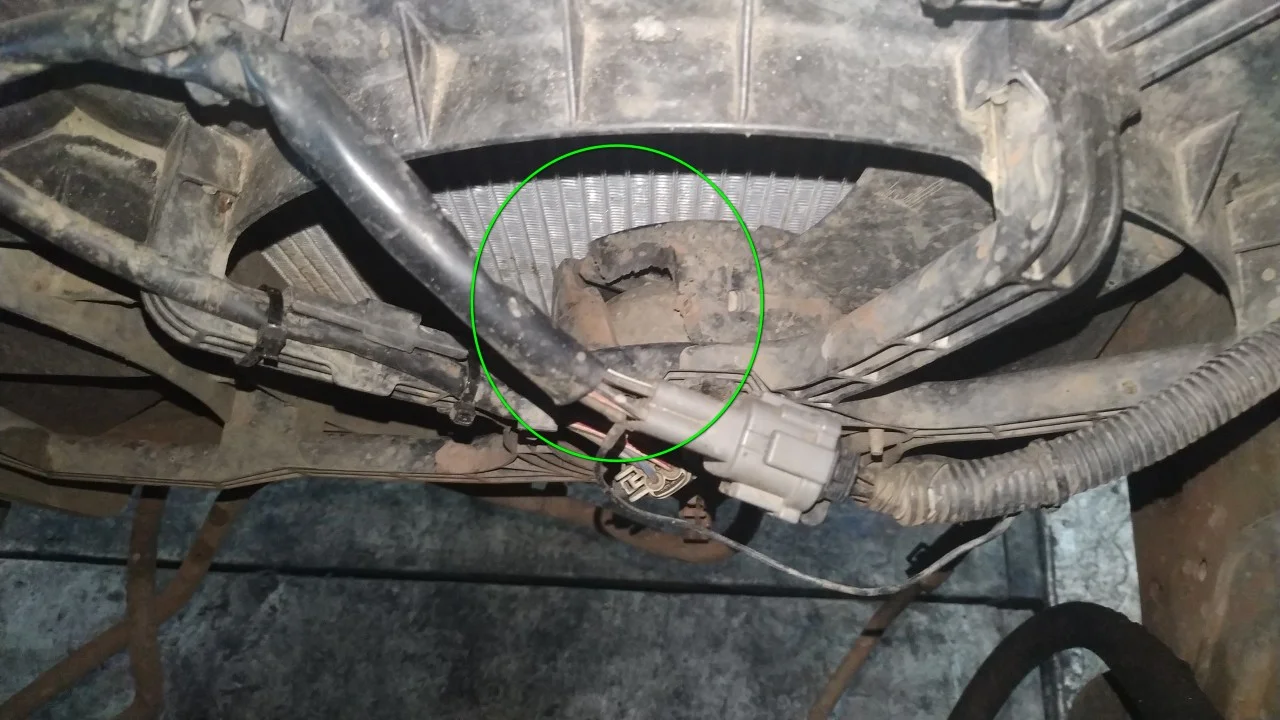

При осмотре кинулось в глаза “колхозное” крепление диффузора радиатора.
Более пристальный осмотр выявил обломанную одну из лопастей вентилятора.

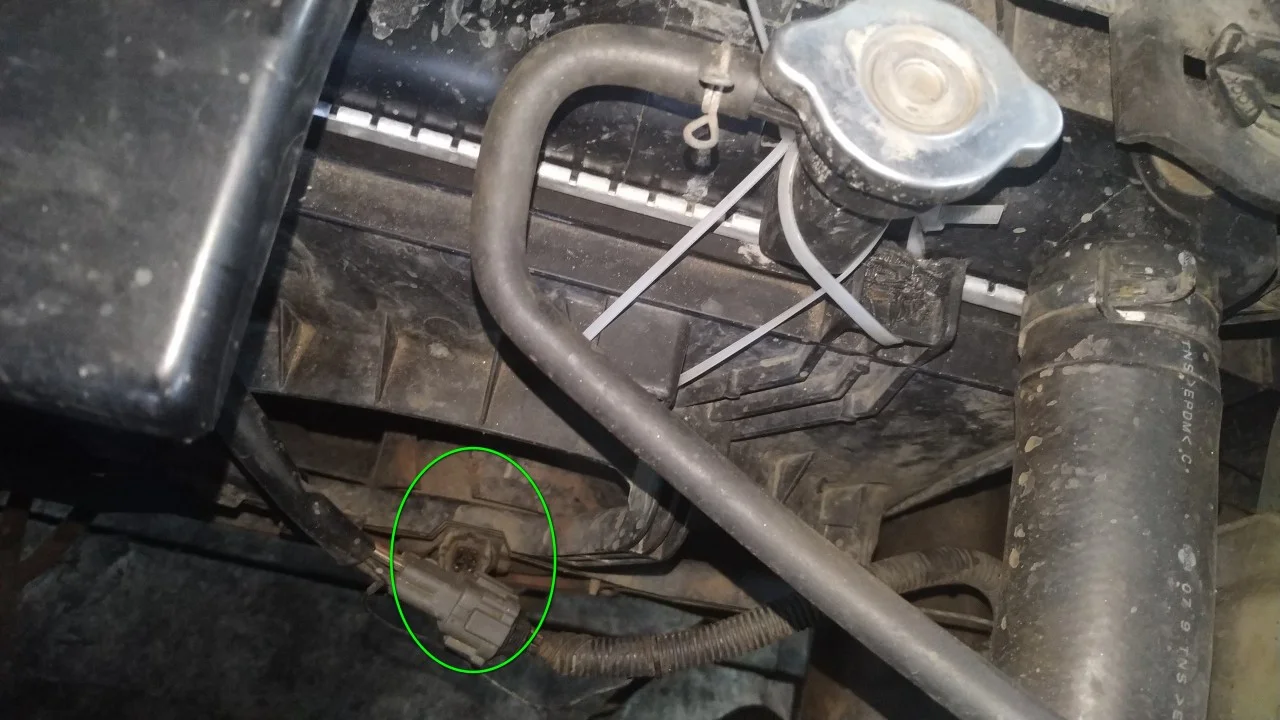

Даже фишка этого вентилятора была отключена.

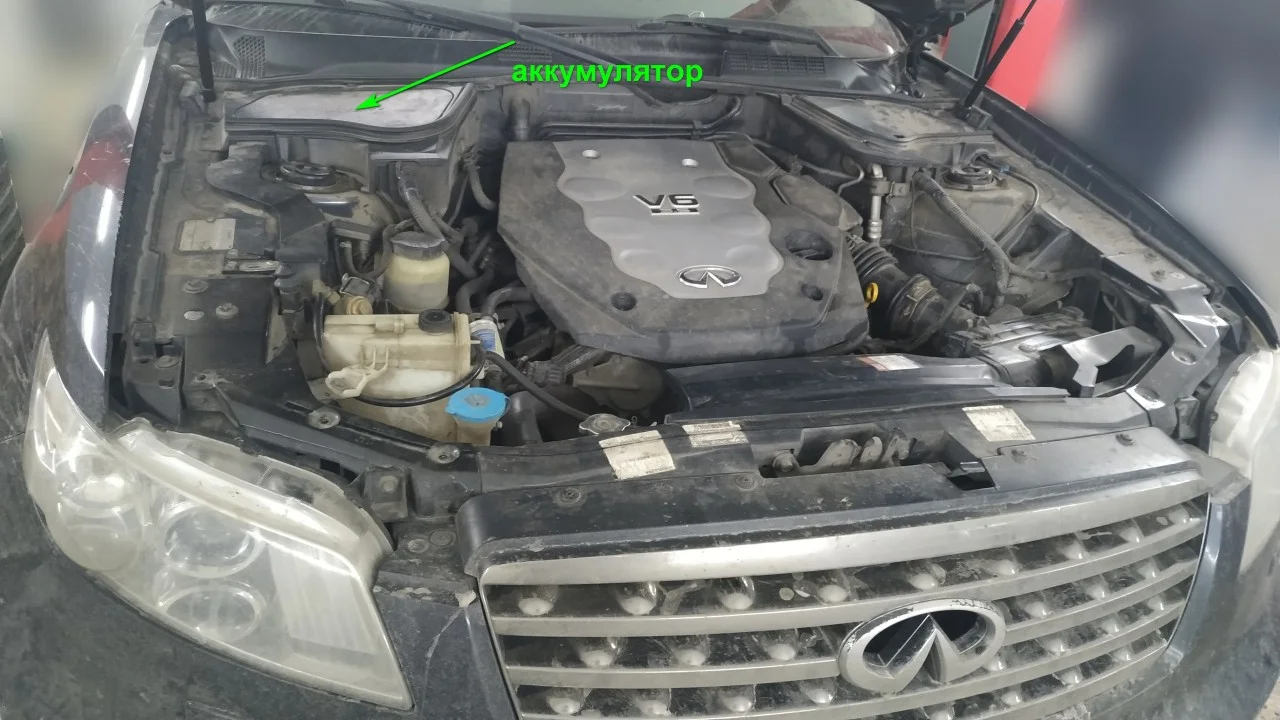

Перед началом работ отключаем минусовую клемму аккумулятор.

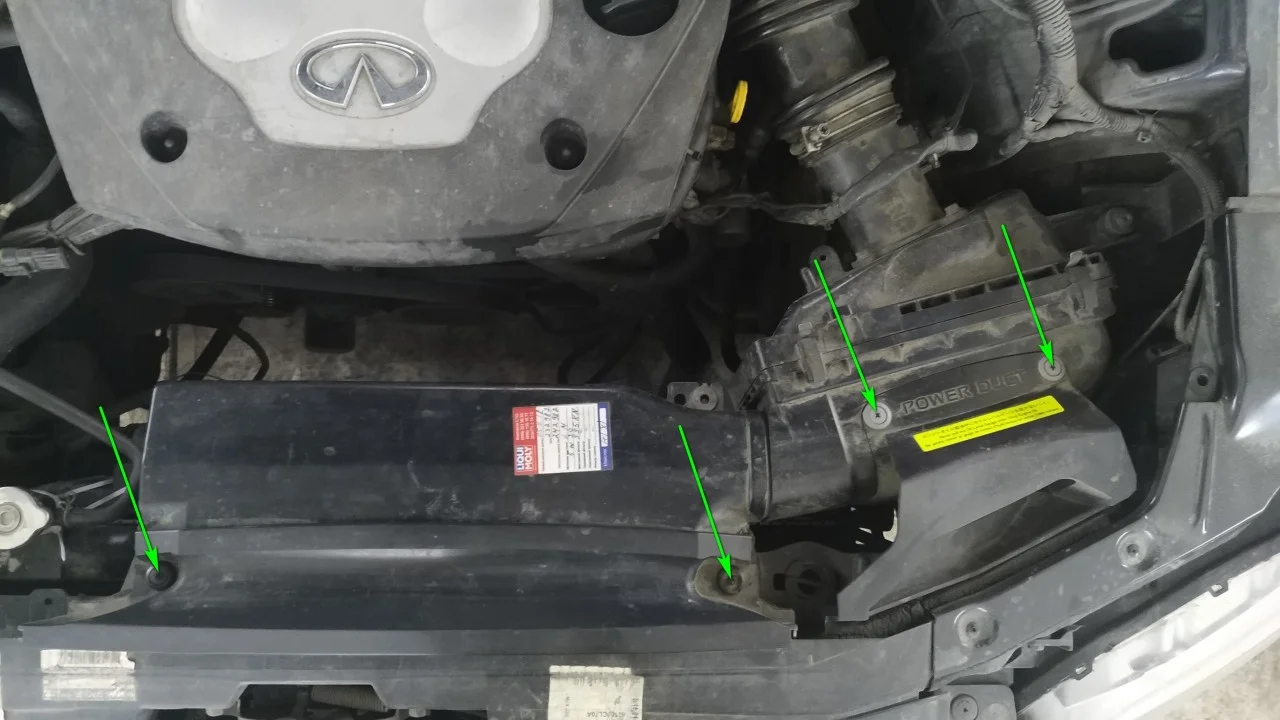

Откручиваем отверткой под “+” четыре пукли крепления воздухозаборников.

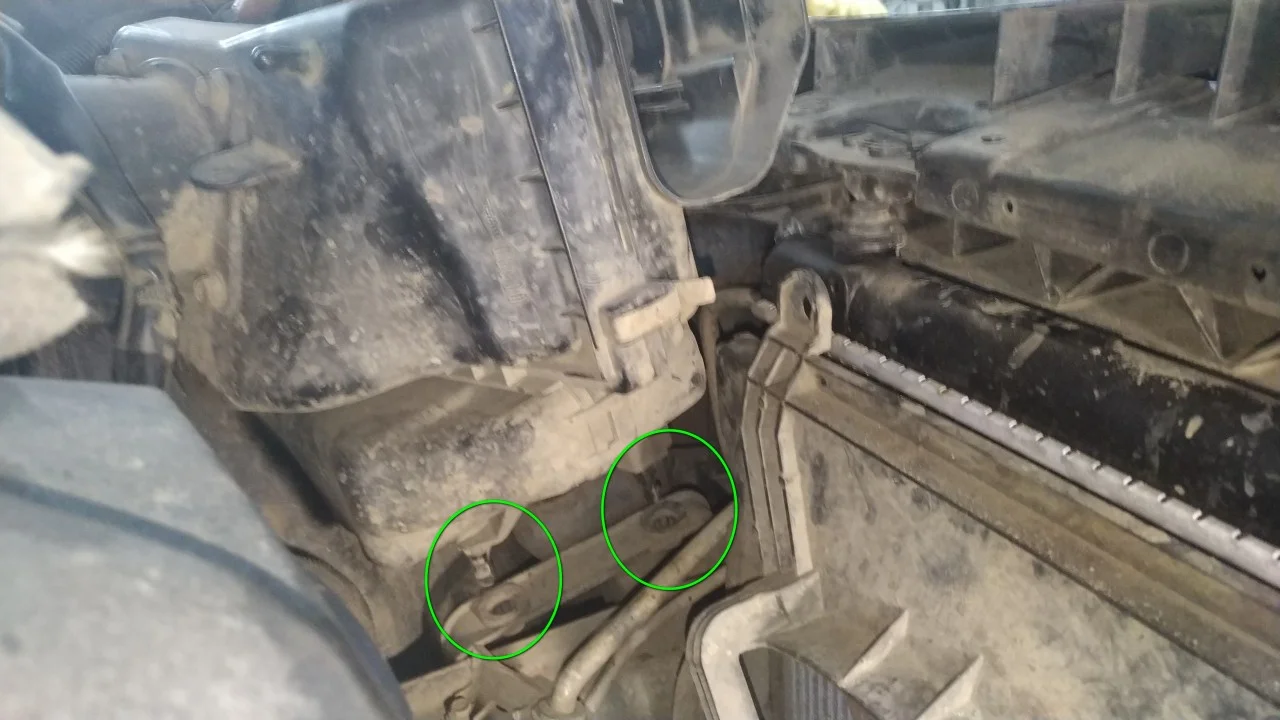

Головкой на 10 откручиваем болт крепления воздушного фильтра.
Далее отключаем фишку расходомера воздуха и ослабляем хомут воздушной гофры.
Для снятия корпуса фильтра его следует потянуть вверх.

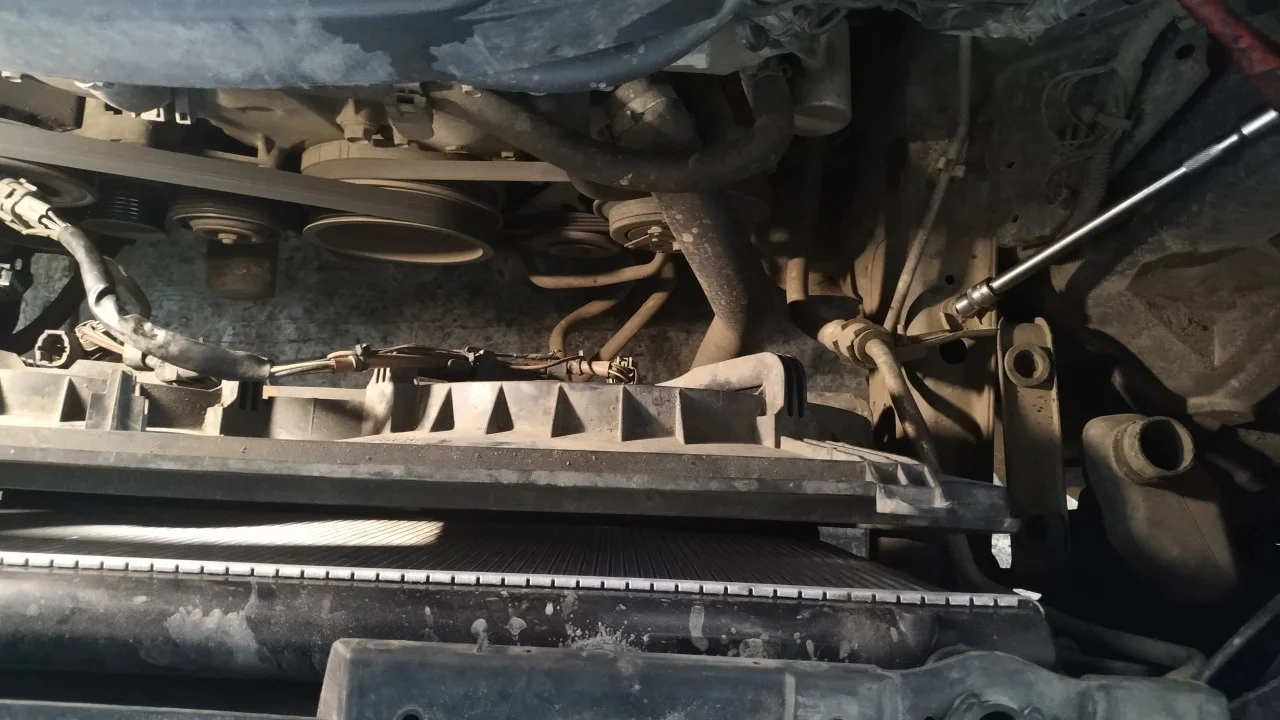

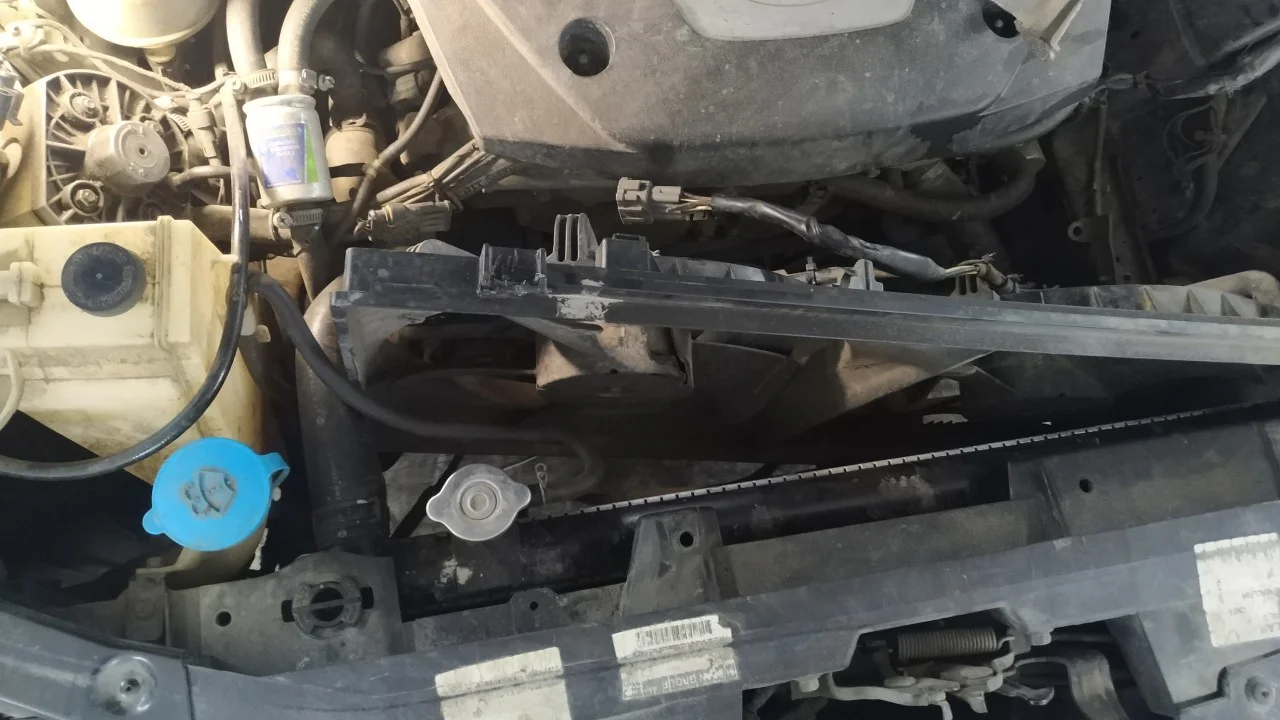

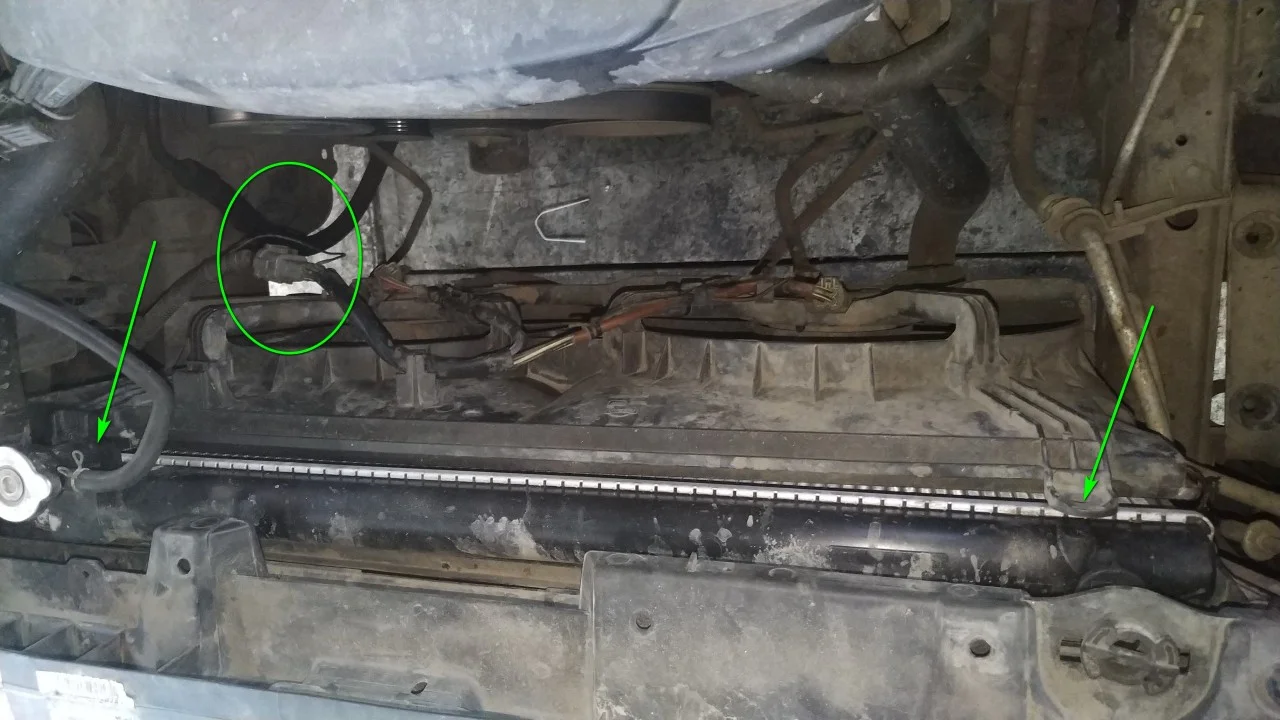

Откручиваем диффузор и отключаем разъем вентилятора.

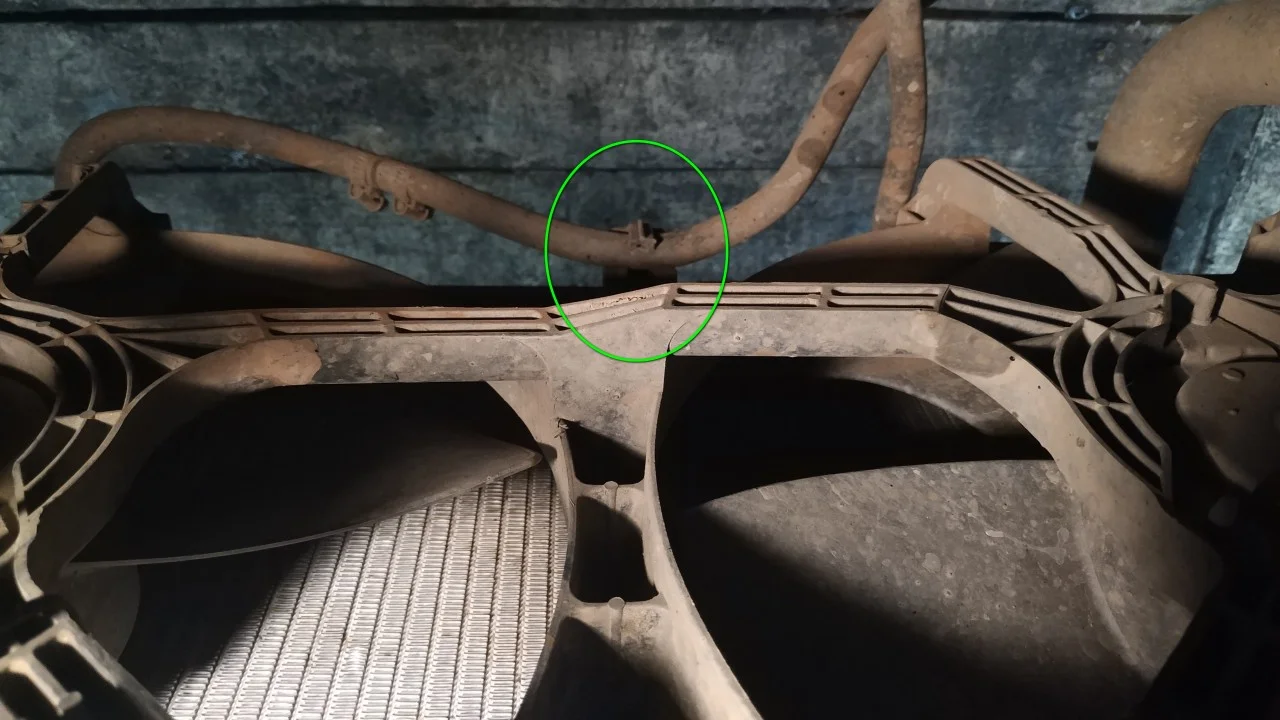

К нижней части диффузора крепится трубка охлаждения, освобождаем ее.
Также понадобится открутить поддержку трубки радиатора.
Диффузор с вентиляторами плотненько но выходит вверх.

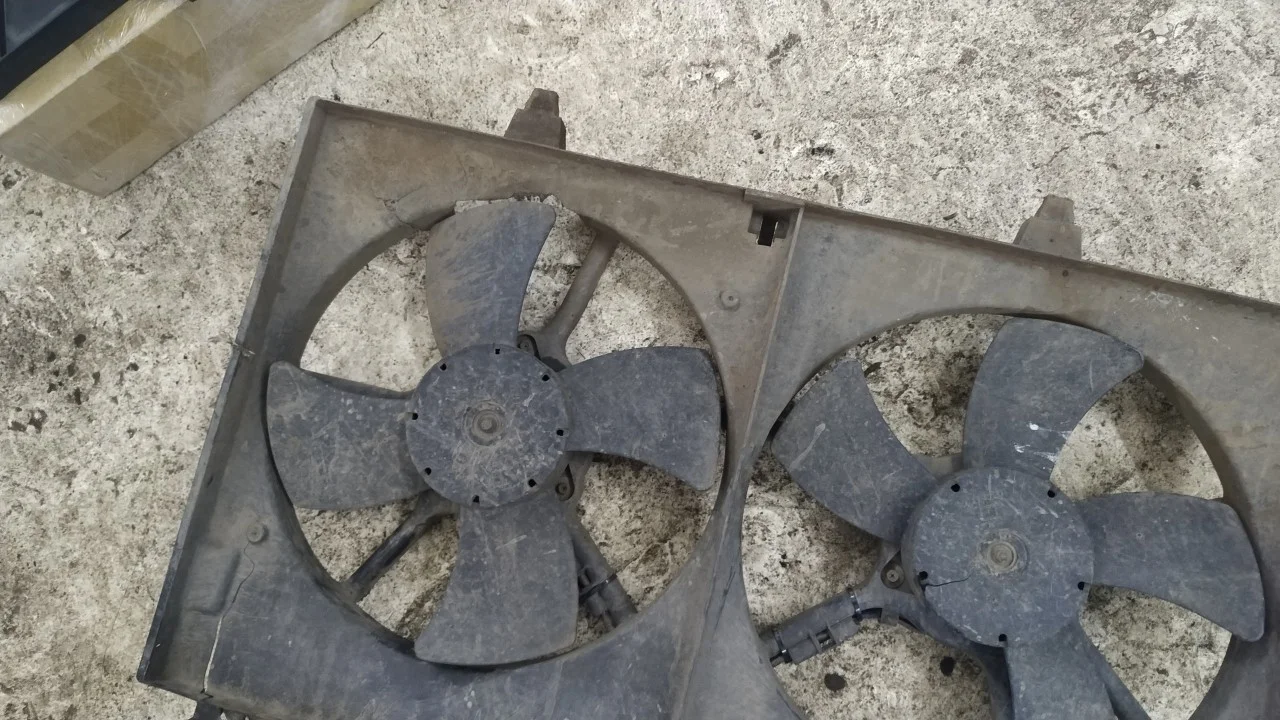

При осмотре обнаруживается множество дефектов.
Также пристально осматриваем вторую крыльчатку.
Было принято решение заказывать новый дефлектор.

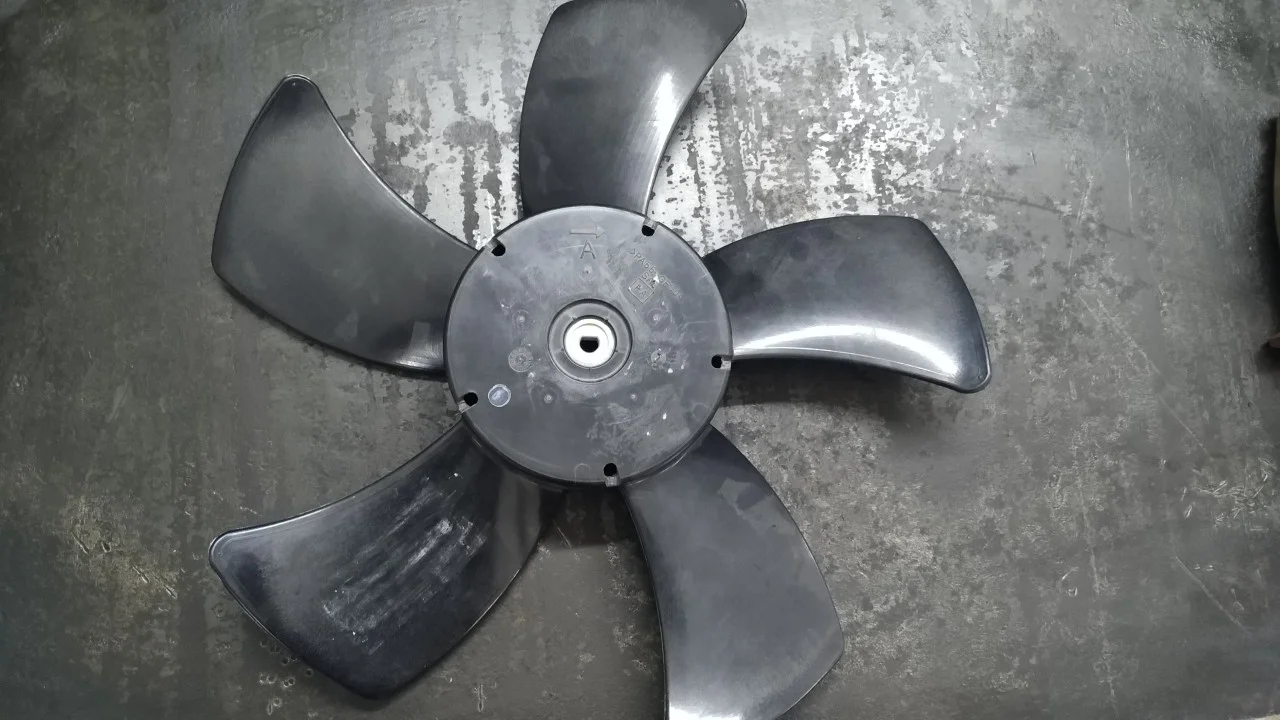

И поломанную крыльчатку.

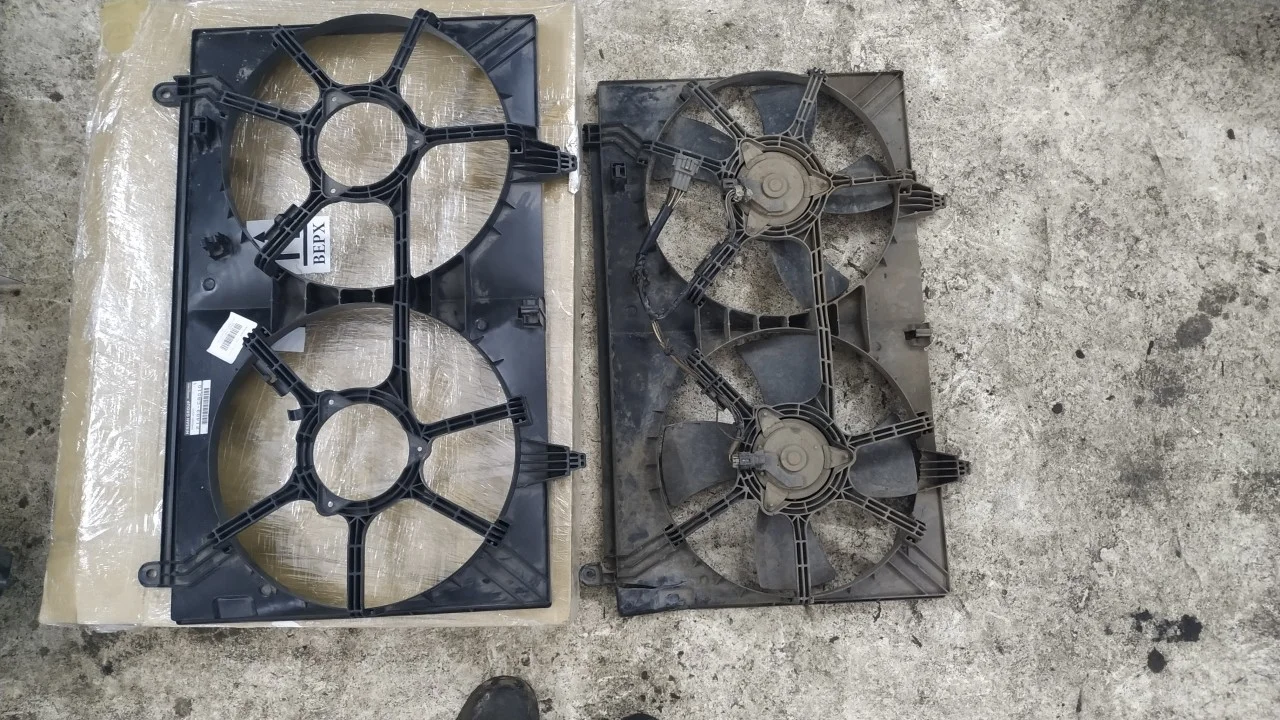

Тщательно сравниваем запчасти.

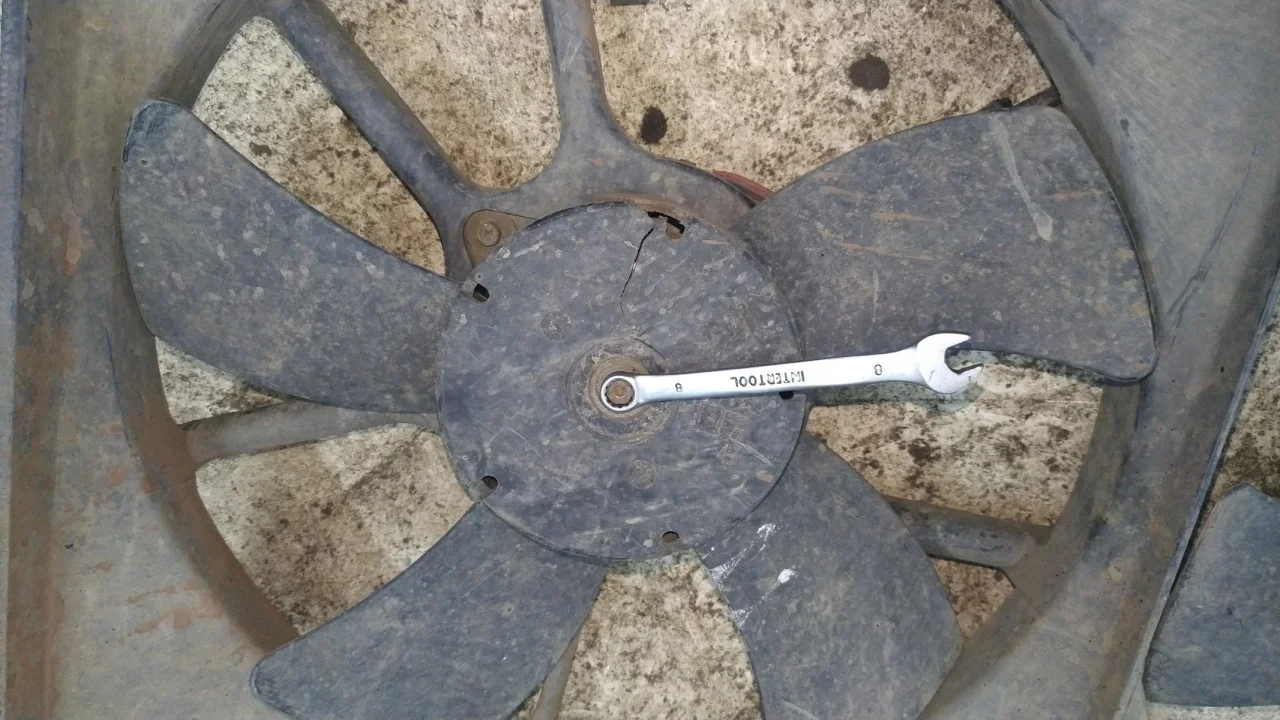

Сначала накидком на 8 снимаем крыльчатку (обычная, правая резьба).

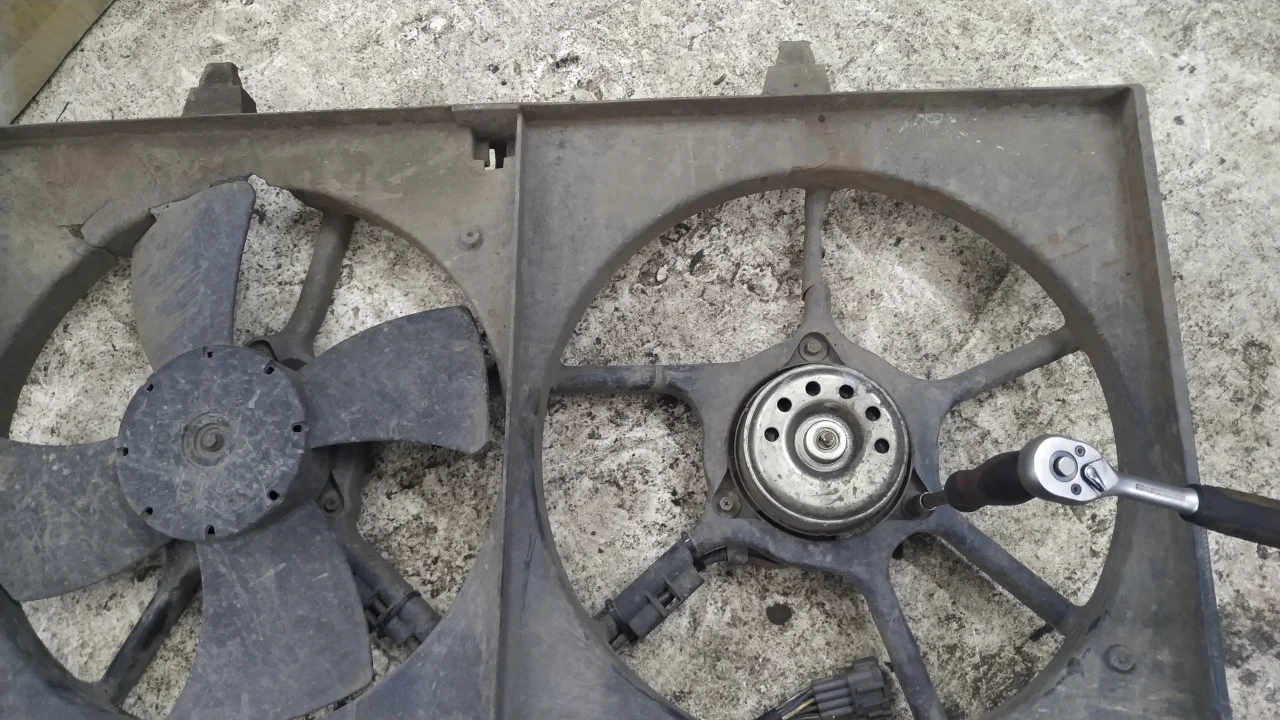

Далее, головкой на 8, откручиваем 3 болта крепления моторчика.
Туже процедуру проделываем со вторым вентилятором.

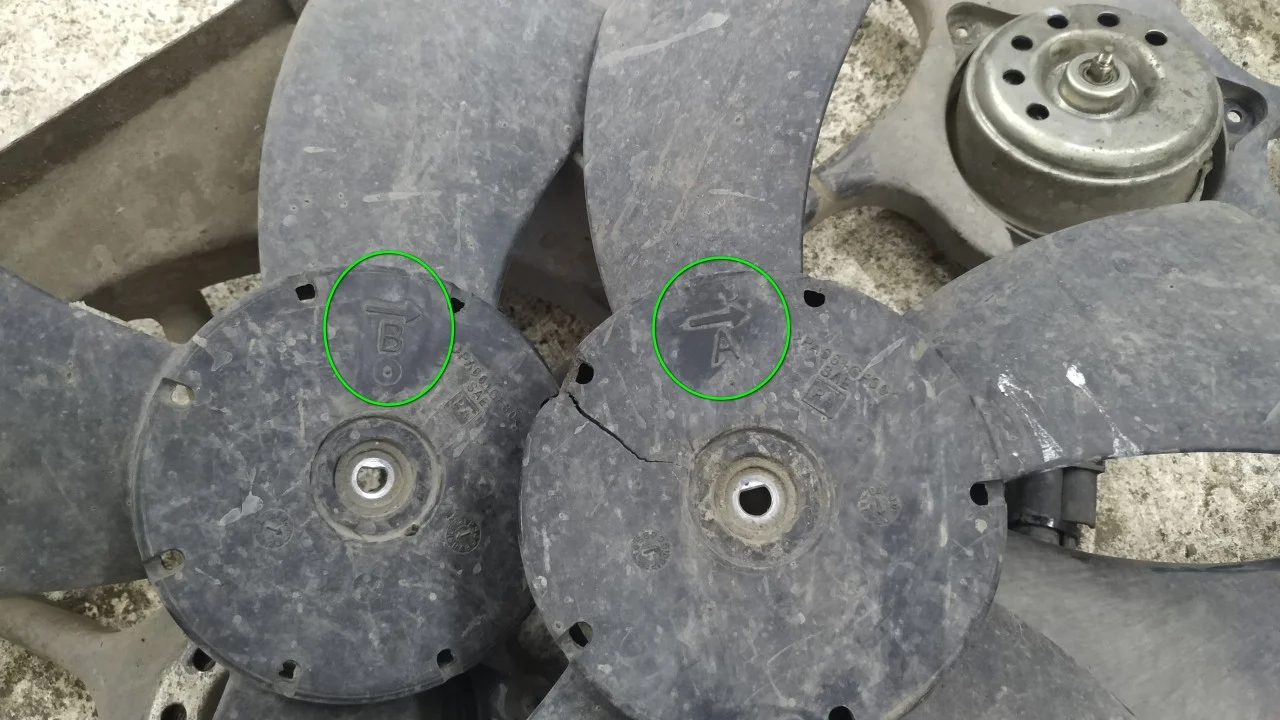

Обратите внимание! Крыльчатки разные, не путайте их!

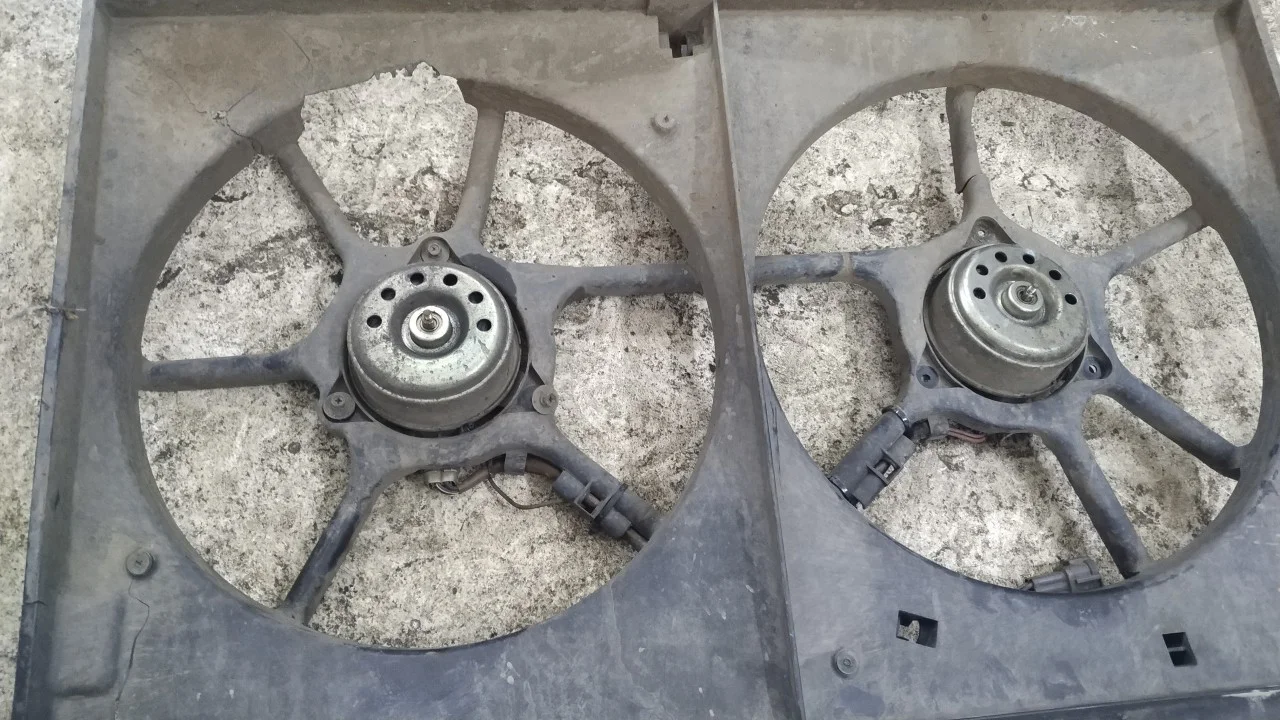

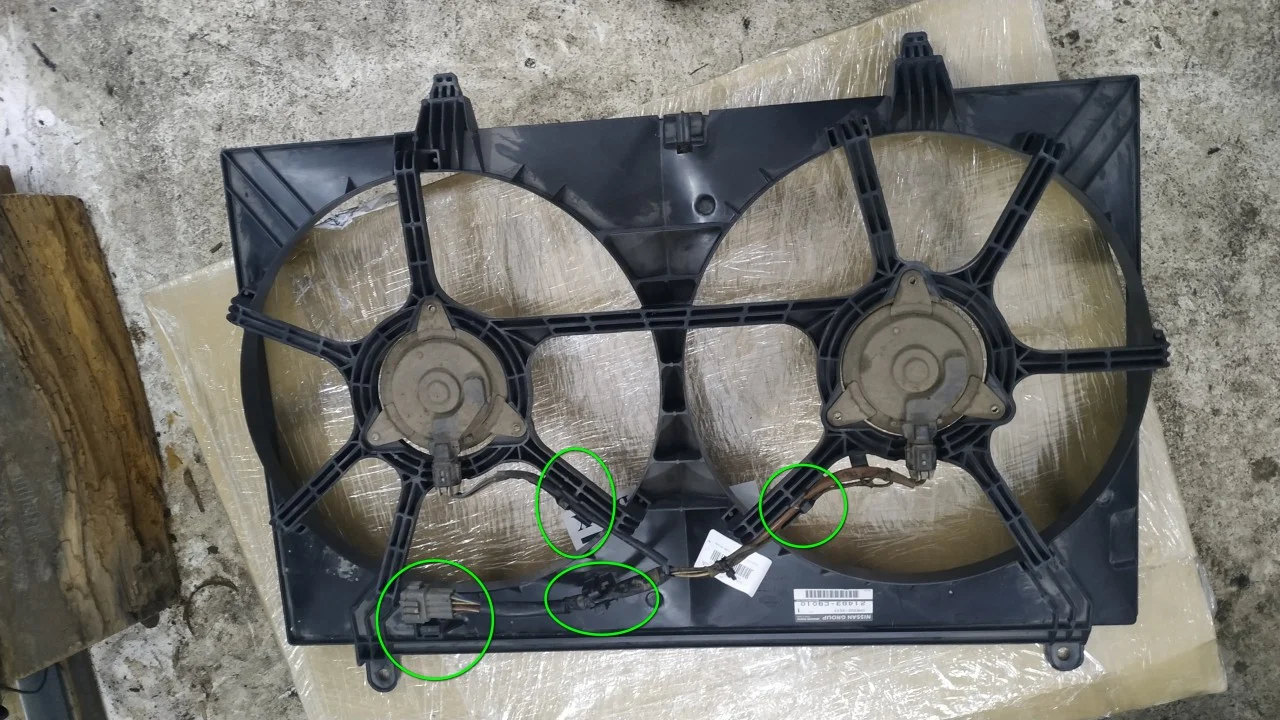

Переставляем моторчики и укладываем проводку в штатные места.

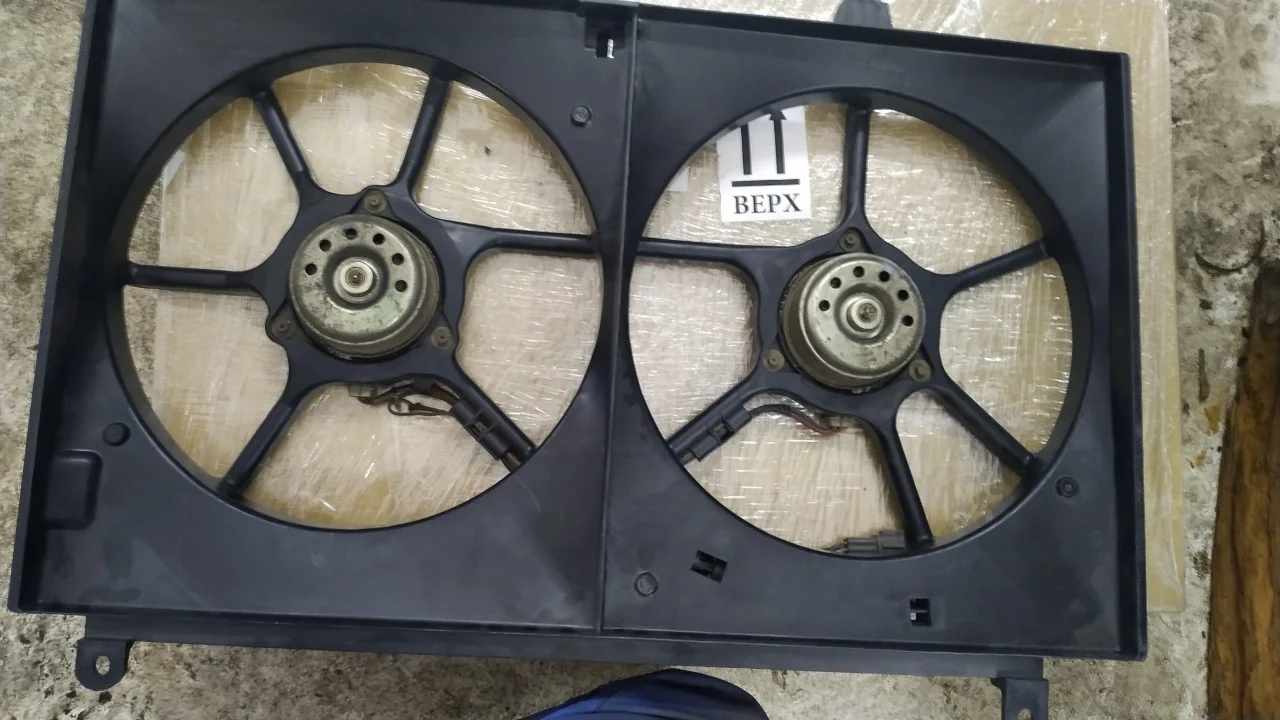

Прикручиваем электродвигателя.
Новую крыльчатку следует очистить от наклеек, чтобы не было дисбаланса.

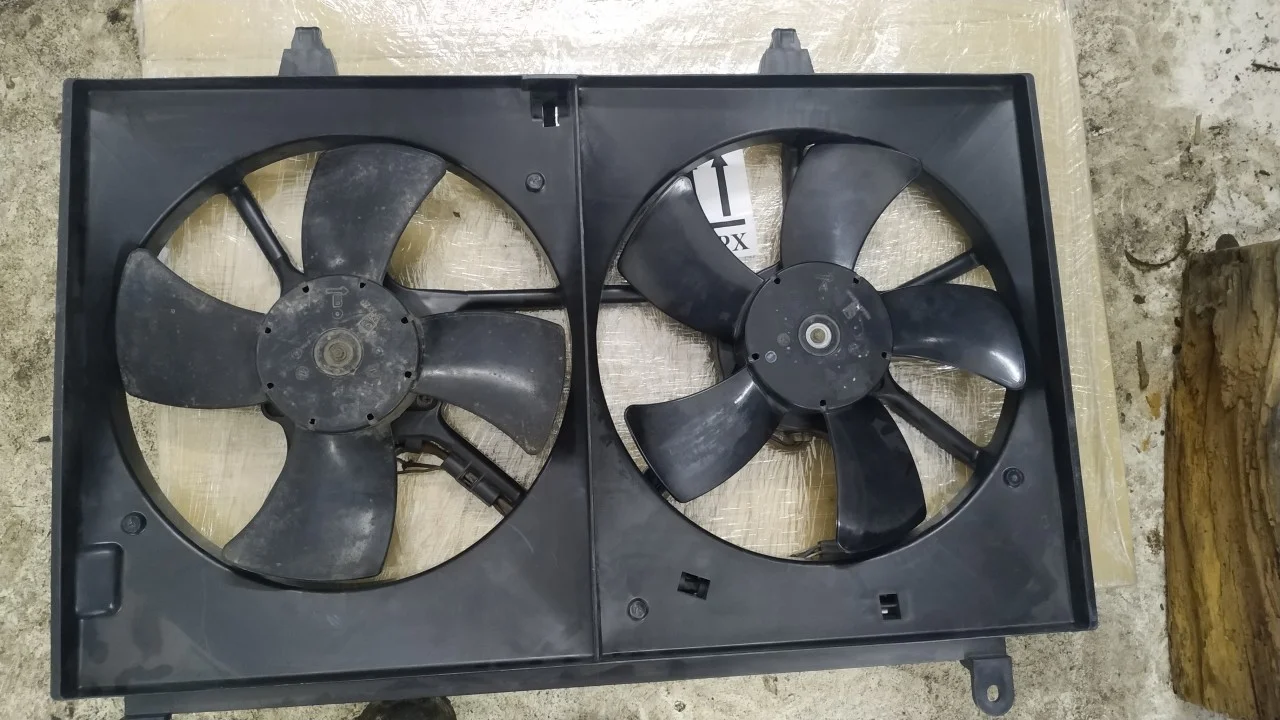

Ставим вентиляторы на свои места.

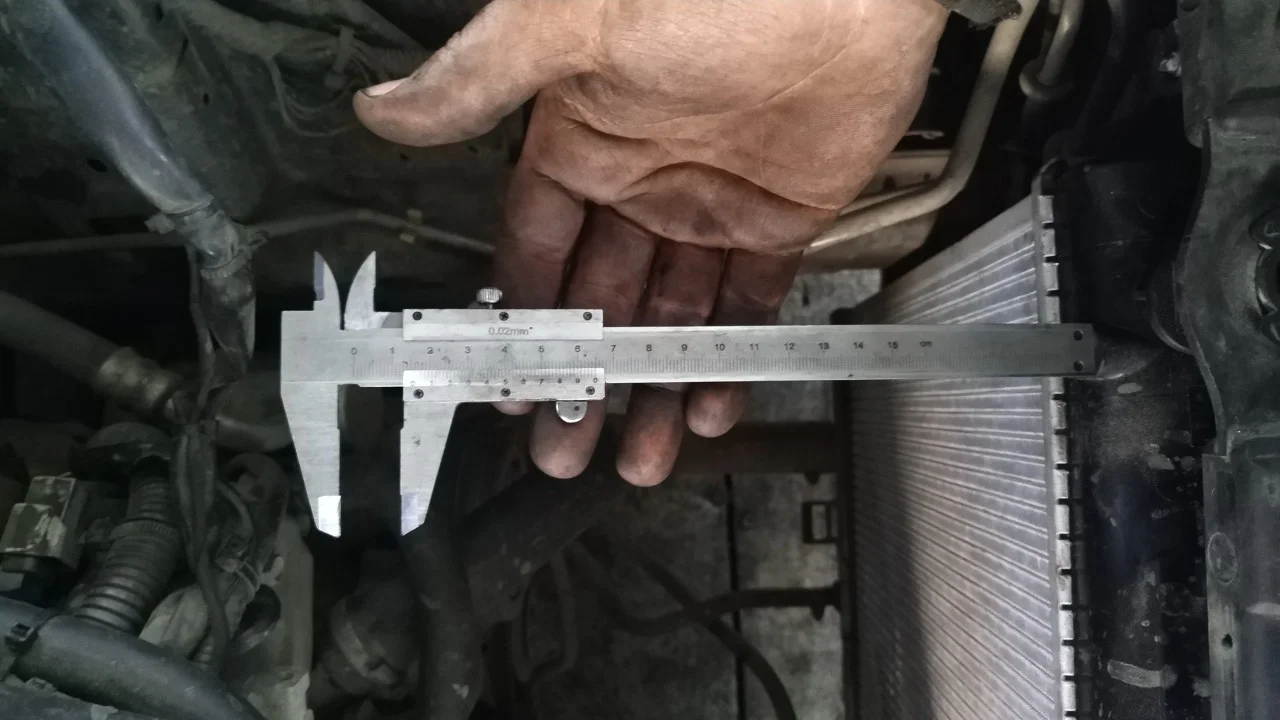

Поскольку у нас дефлектор не был прикручен подбираем саморезы. Их длина не должна превышать 1 5мм, а ширина 6 мм.

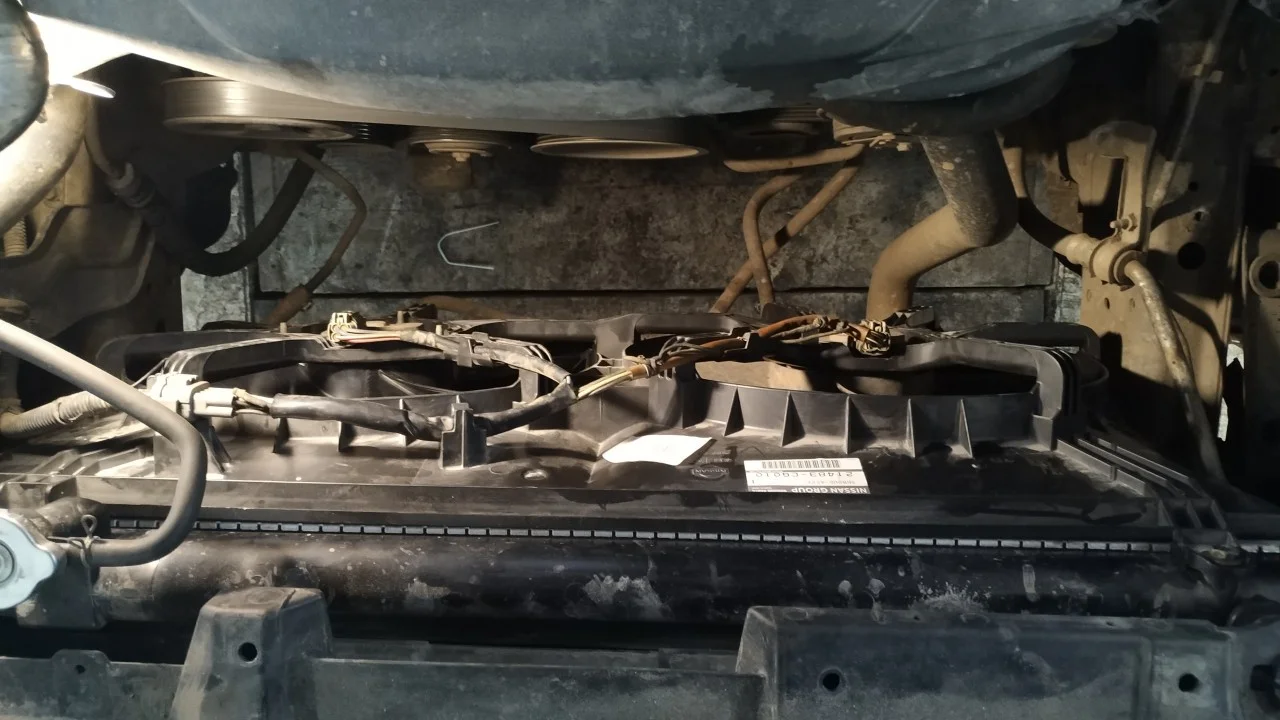

Устанавливаем узел на место.
Ставим фильтр и воздухозаборники. Проверяем работу системы.
