Снятие и чистка радиатора Фольксваген Поло

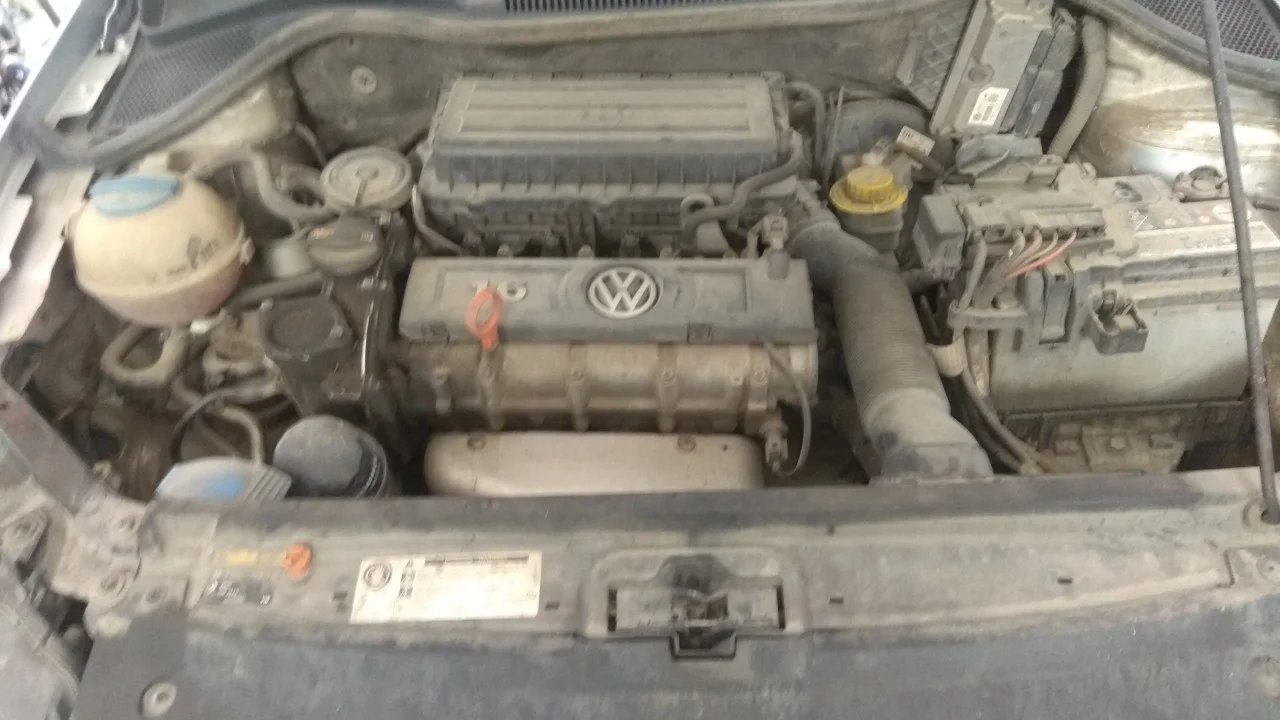

Приступаем к снятию основного радиатора системы охлаждения, для устранения загрязнения между радиаторами.

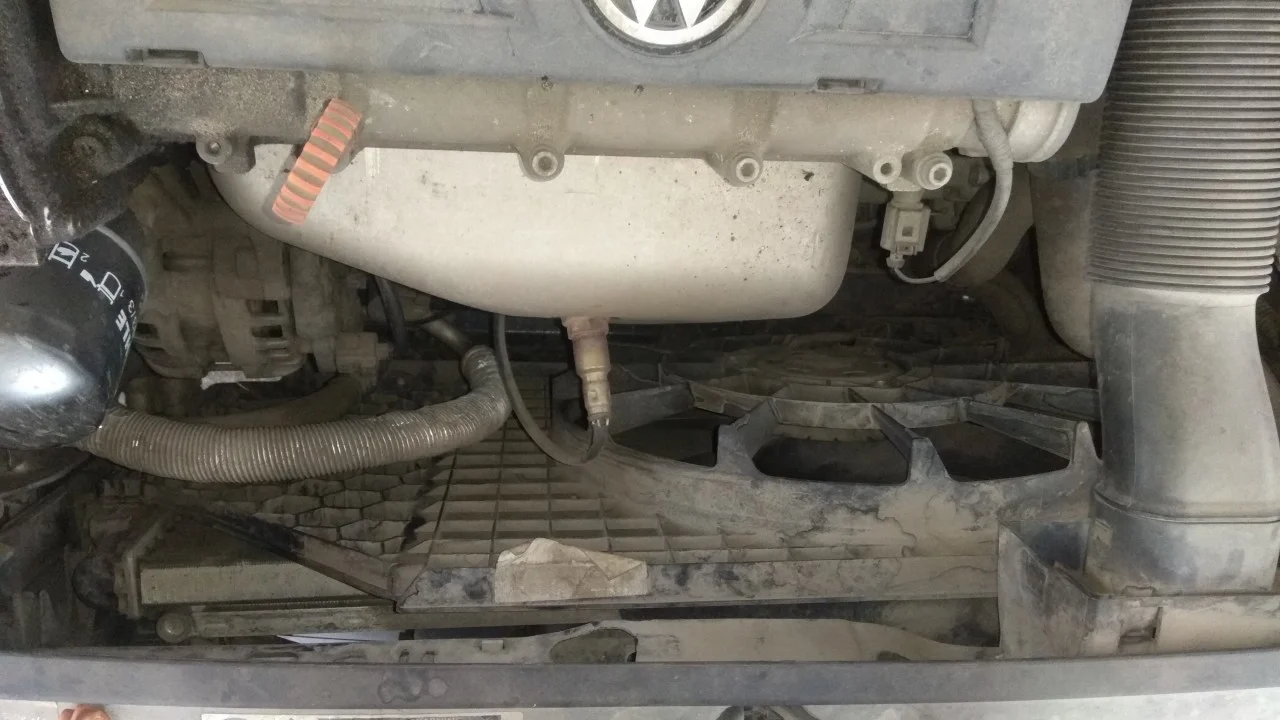

Между двигателем и радиатором достаточно места, чтобы без проблем произвести работу.

Первым делом мы будем снимать защиту двигателя. Спускаемся под автомобиль и ключом на 13мм откручиваем пять болтов крепления защиты. И биткой torx T20 откручиваем четыре шурупа крепления защиты к боковым подкрылкам.

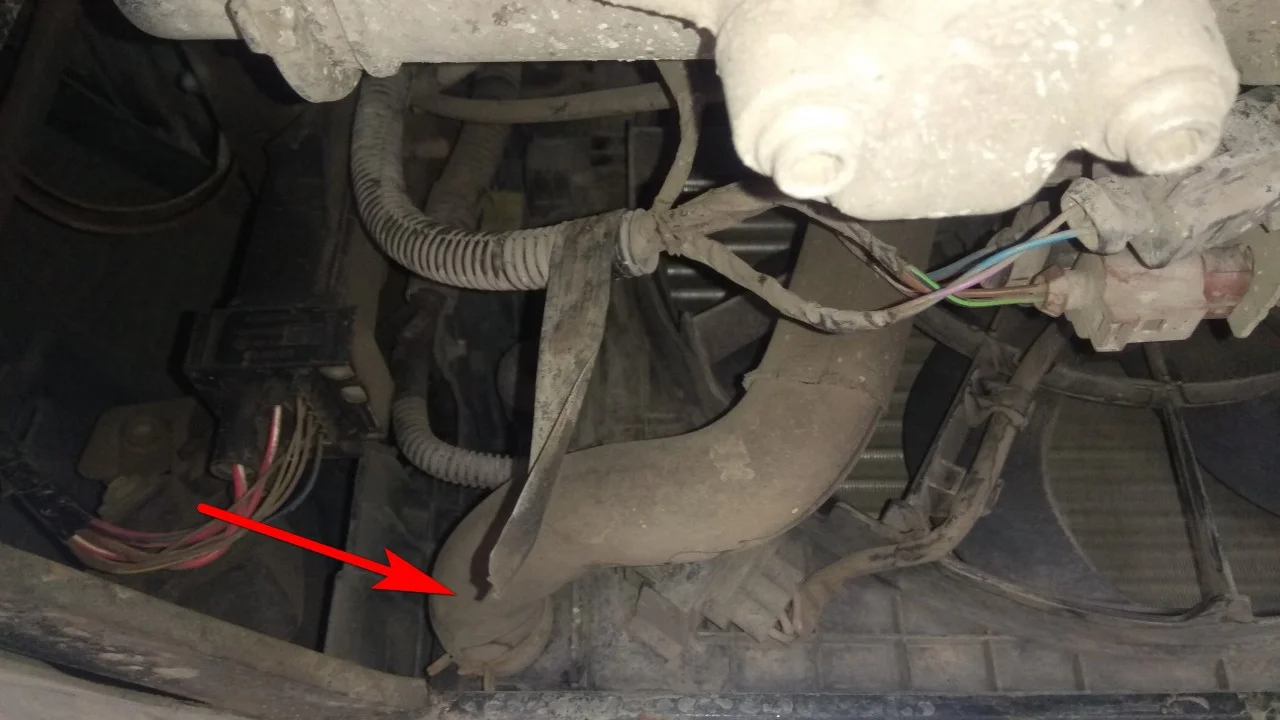

Сняв защиту приступим к сливанию охлаждающей жидкости. Так как на данном радиаторе нет сливного крана, то придется сливать через нижний патрубок радиатора.

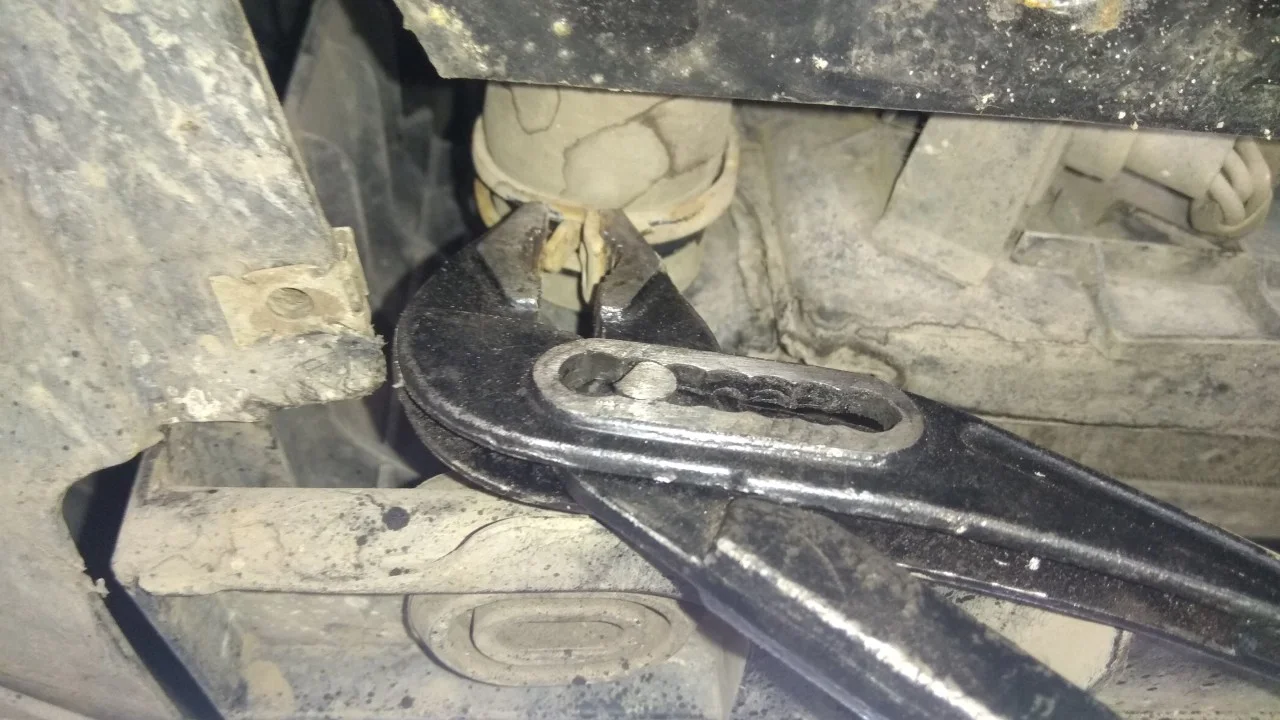

С помощью пасатижей сжимаем евто-хомут и стягиваем его в сторону.

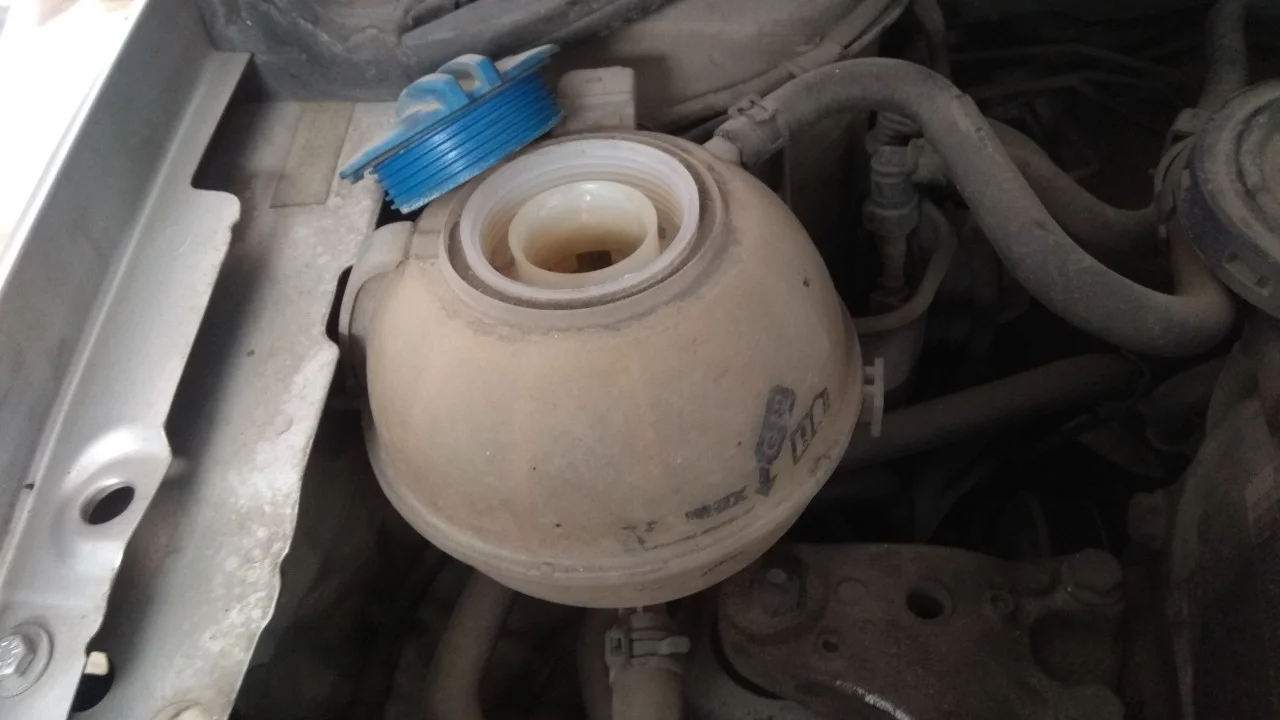

Откручиваем крышку расширительного бачка, чтобы в системе охлаждения не образовался вакуум, и жидкость слилась беспроблемно.

Стягиваем нижний патрубок радиатора и сливаем охлаждающую жидкость, подставив емкость для антифриза.

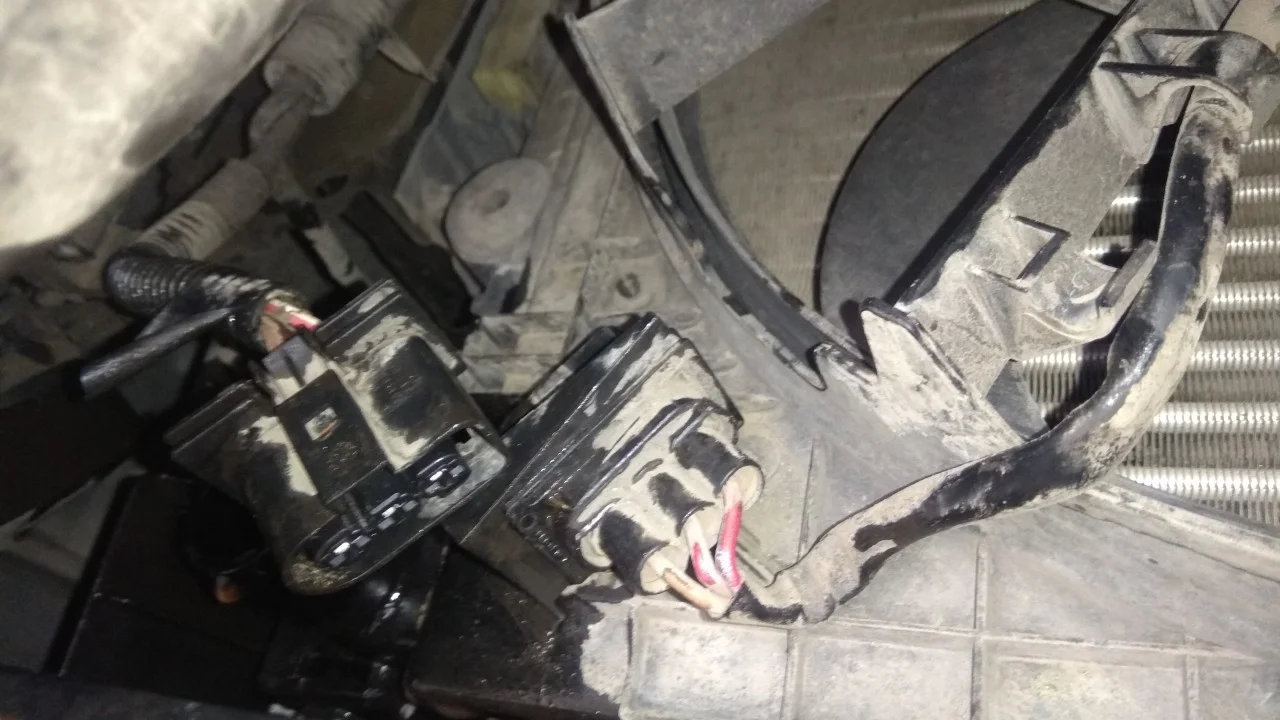

И, рядом, отключаем электро разъем вентилятора системы охлаждения.

Разобрав снизу всё что было доступно, приступаем к разбору сверху. Снимаем хомут и отключаем патрубок воздухозаборника.

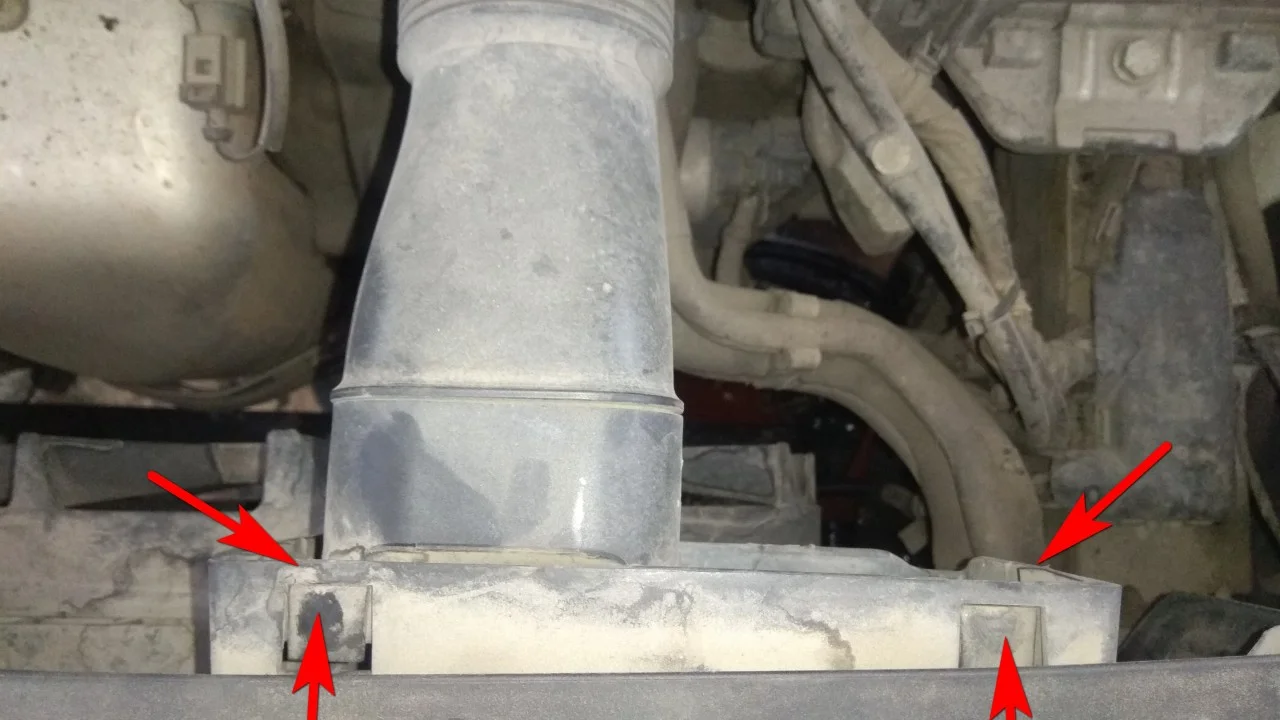

С другой стороны этот патрубок крепиться четырмя защелками. Надавливаем на них и вытаскиваем патрубок воздухозаборника.

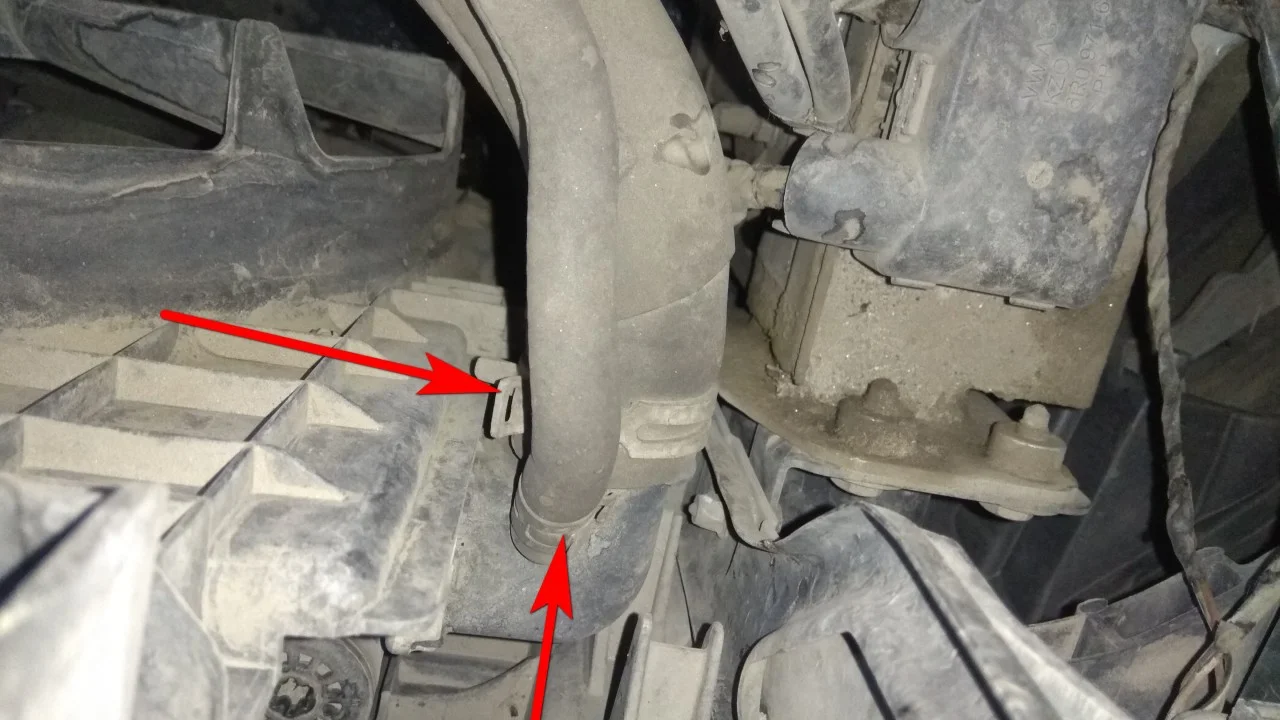

Сняв патрубок у нас открывается доступ к верхним патрубкам радиатора. Снимаем их, отодвинув в сторону евро-хомуты.

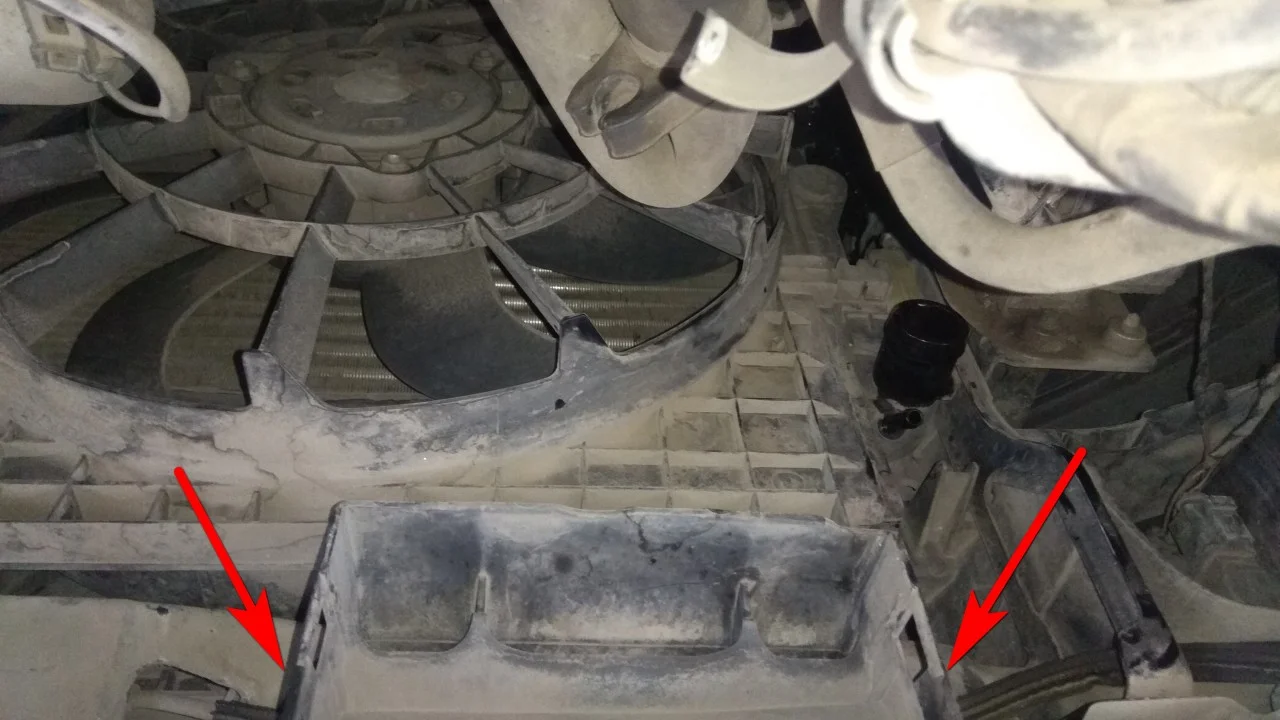

Чтобы вытянуть вентилятор, необходимо сначала снять кронштейн крепления патрубка воздухозаборника. Откручиваем два шурупа по бокам кронштейна используя битку torx T20.

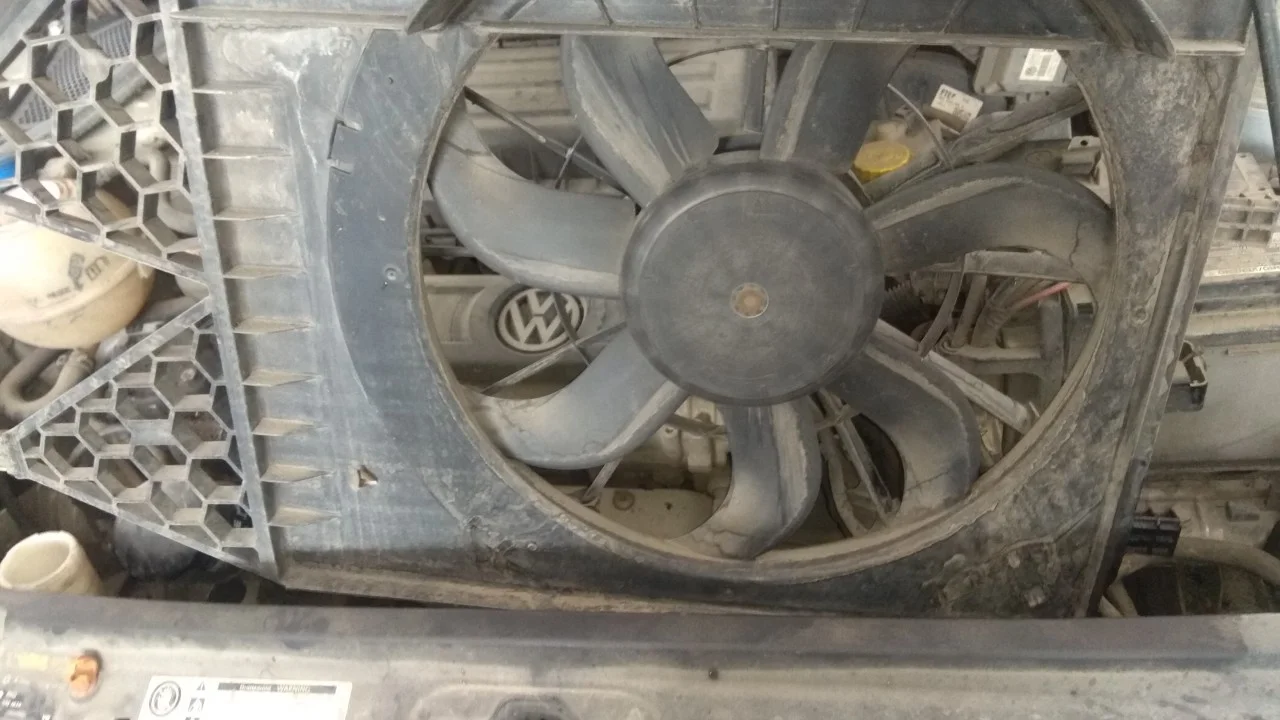

Теперь будем вытаскивать вентилятор системы охлаждения с диффузором. Он ничем не прикручен, а просто стоит в четырех пазах по бокам.

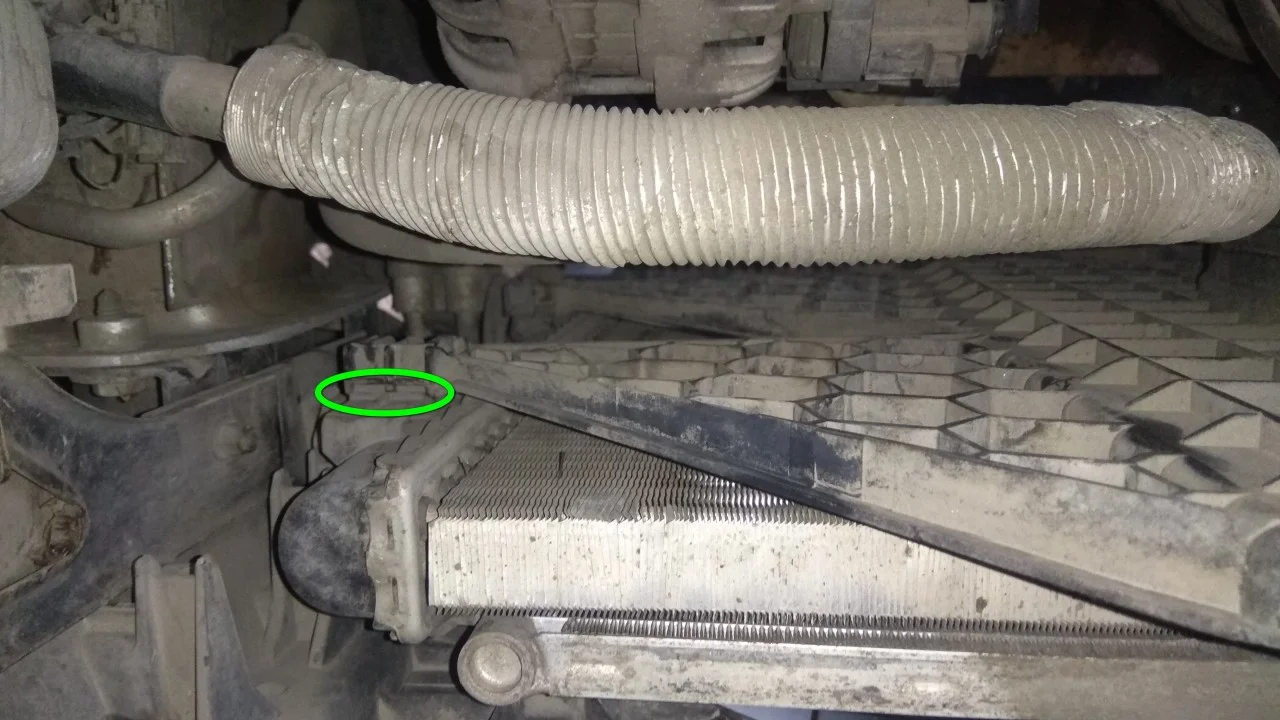

С нижних пазов диффузор вытаскивается без проблем, а вот на верхних пазах он зафиксирован защелкой, которую необходимо вдавить отверткой.

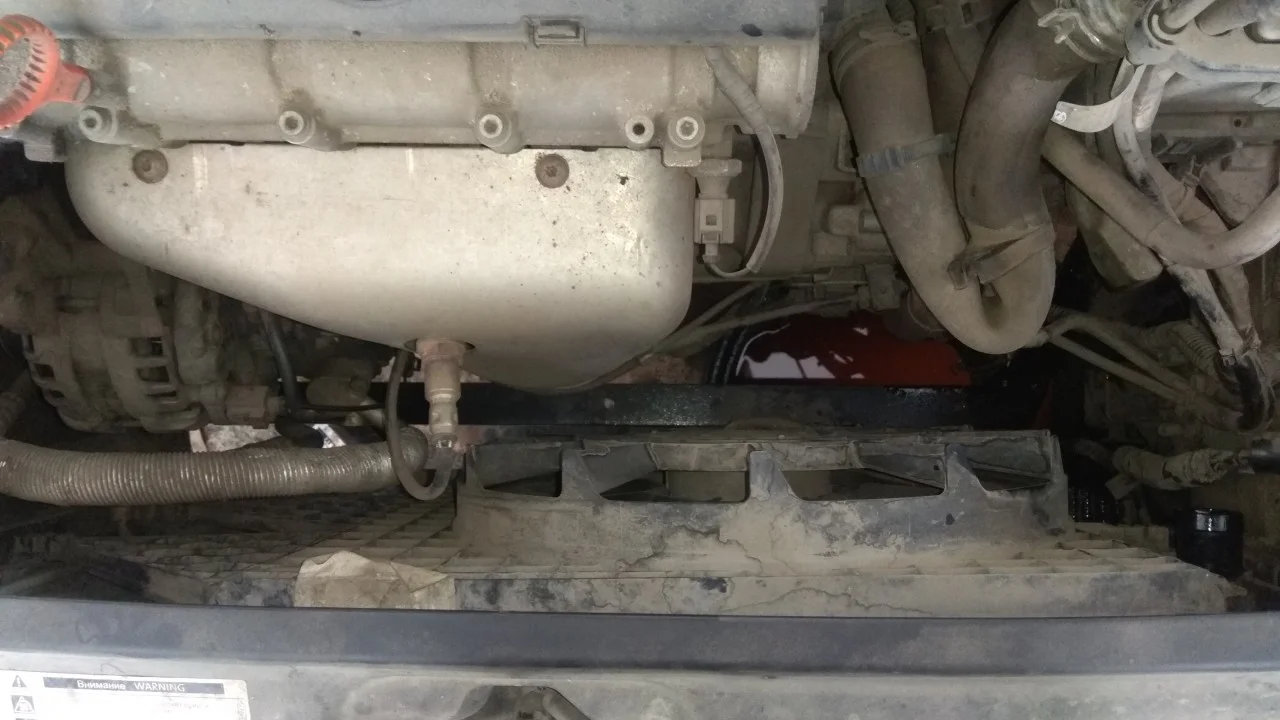

Вытаскиваем вентилятор и убираем его в сторону.

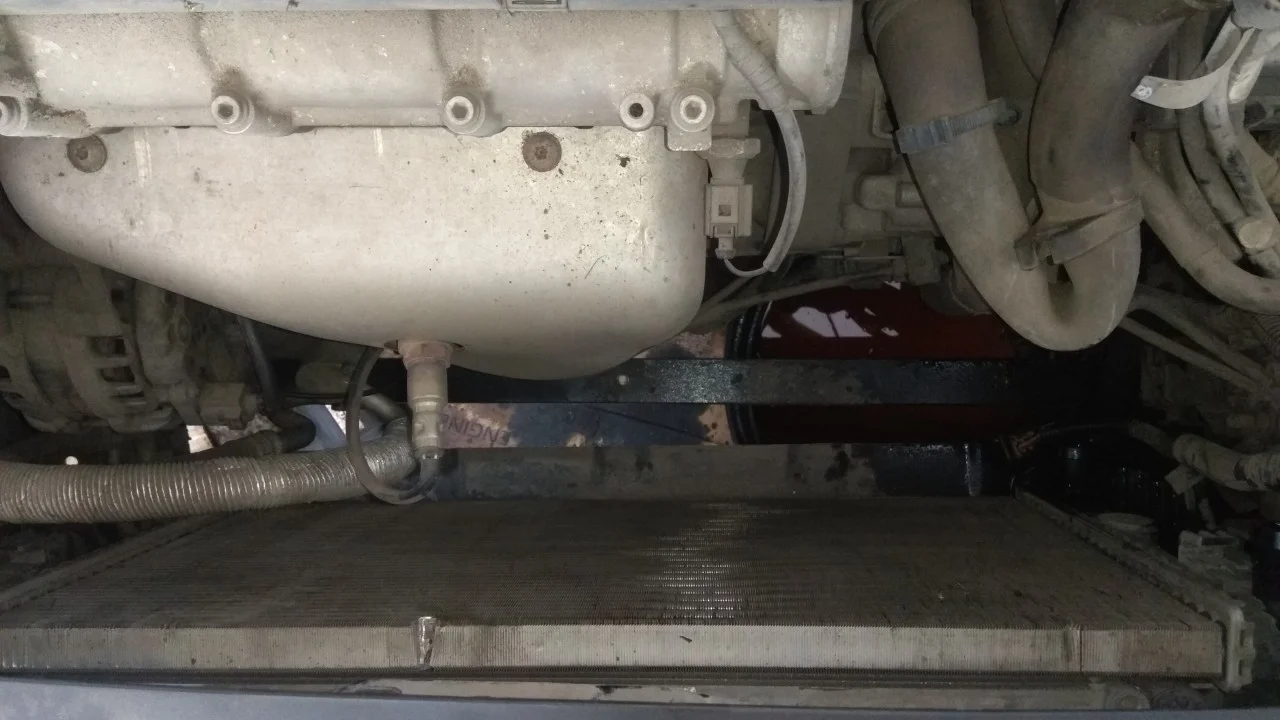

Теперь необходимо отсоединить радиатор кондиционера от основного радиатора. Для этого нужно снять бампер.

Биткой torx T20 откручиваем два шурупа крепления решетки радиатора.

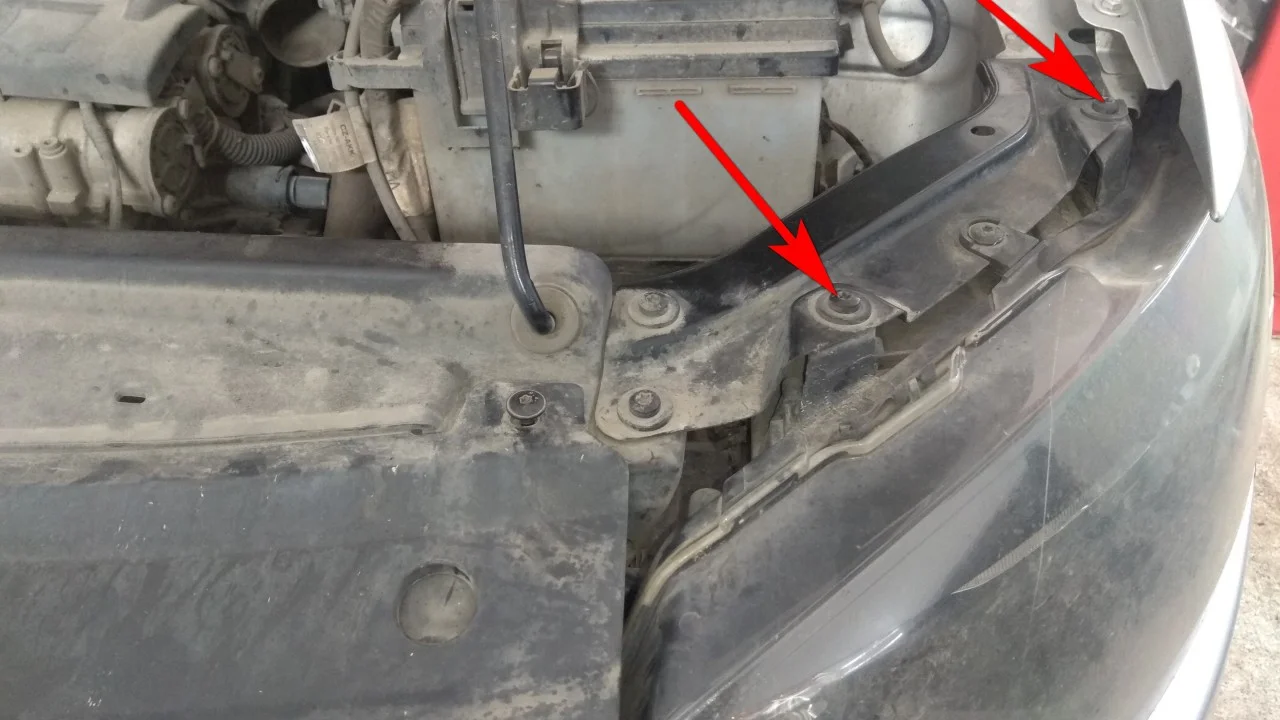

Откручиваем биткой torx T30 верхние шурупы крепления фар.

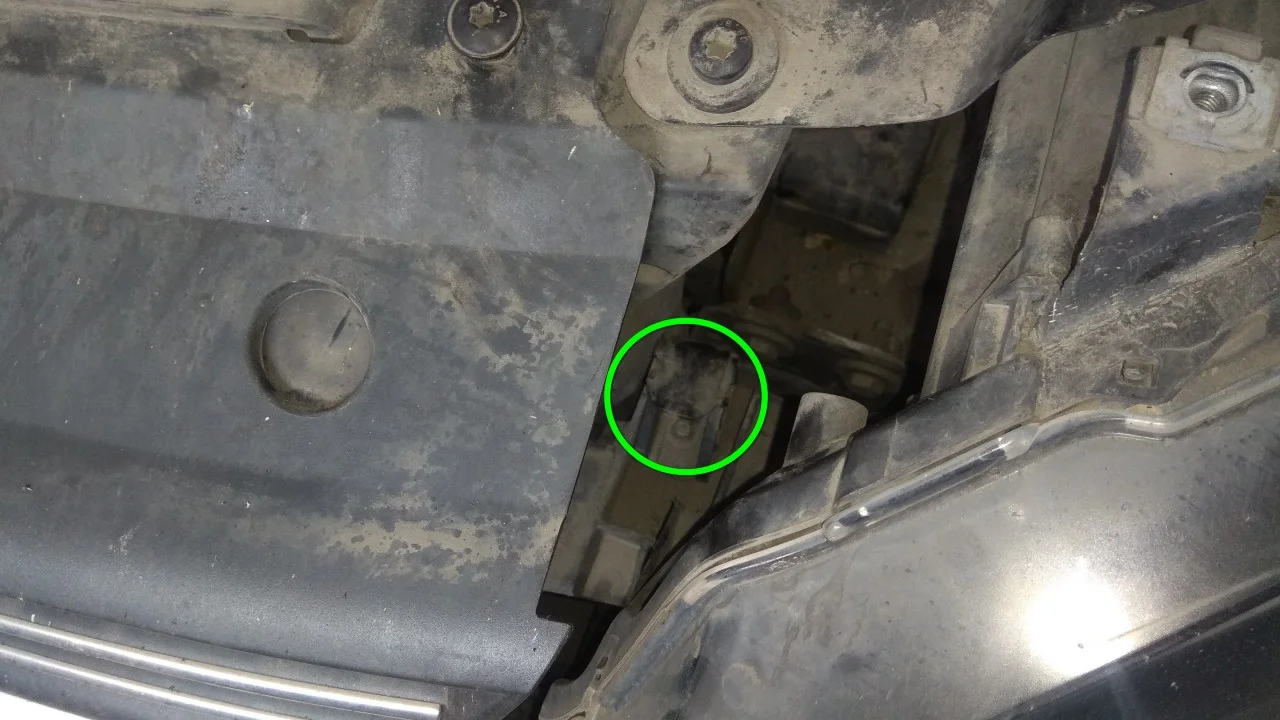

И вытаскиваем фары потянув на себя. Снизу они ничем не прикручены, а всего лишь установлены в свои пазы и фиксируются пружинными защелками.

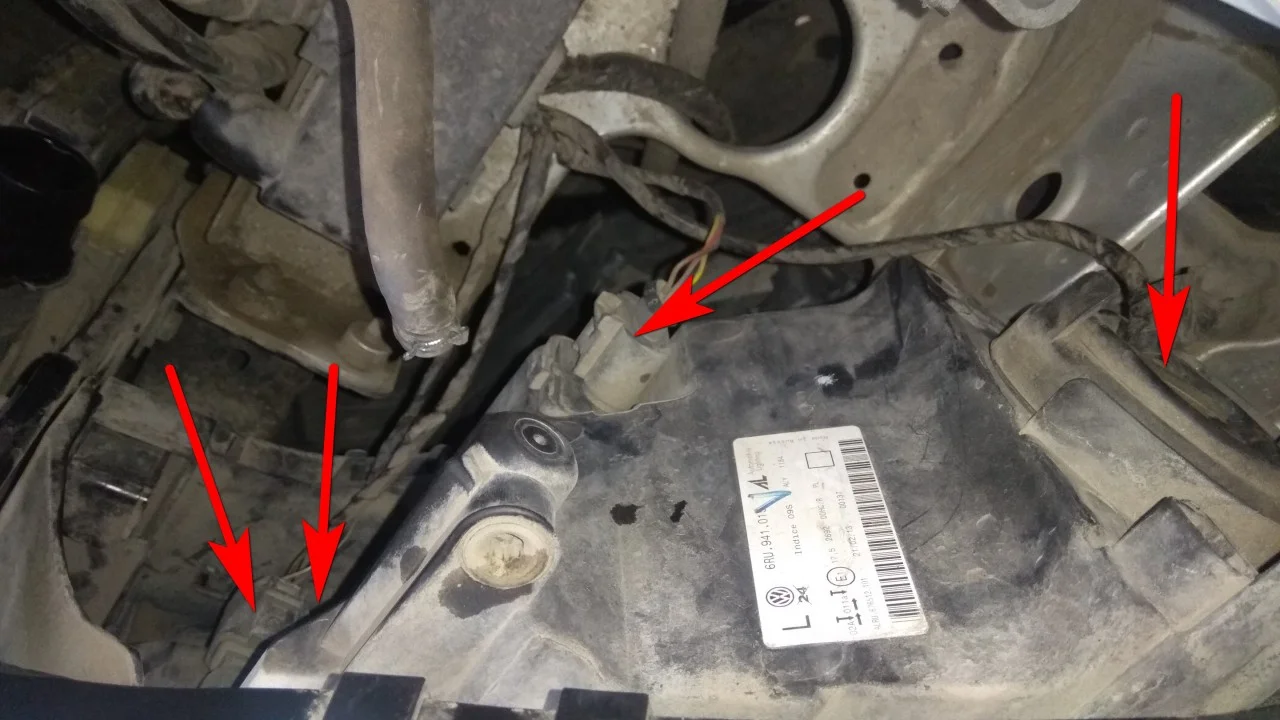

Отодвинув фару, из своего посадочного места, отключаем четыре электроразъема и снимаем фару.

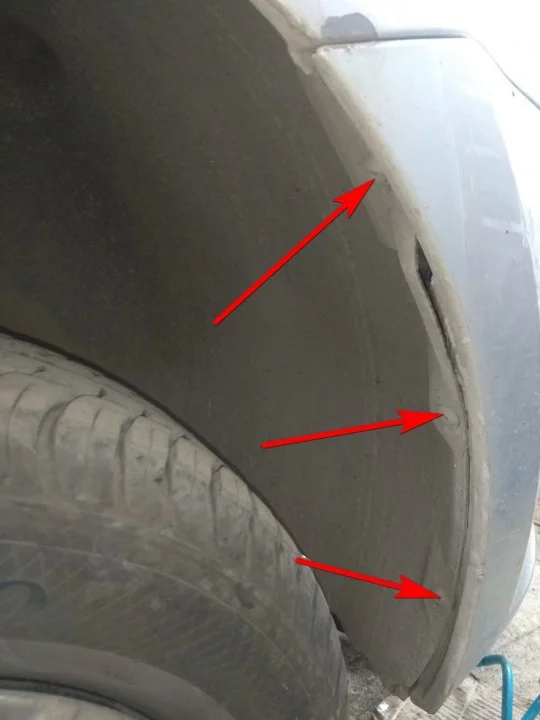

Продолжаем снимать бампер. Биткой torx T20 откручиваем по три шурупа, со стороны каждого колеса, крепления подкрылка к бамперу.

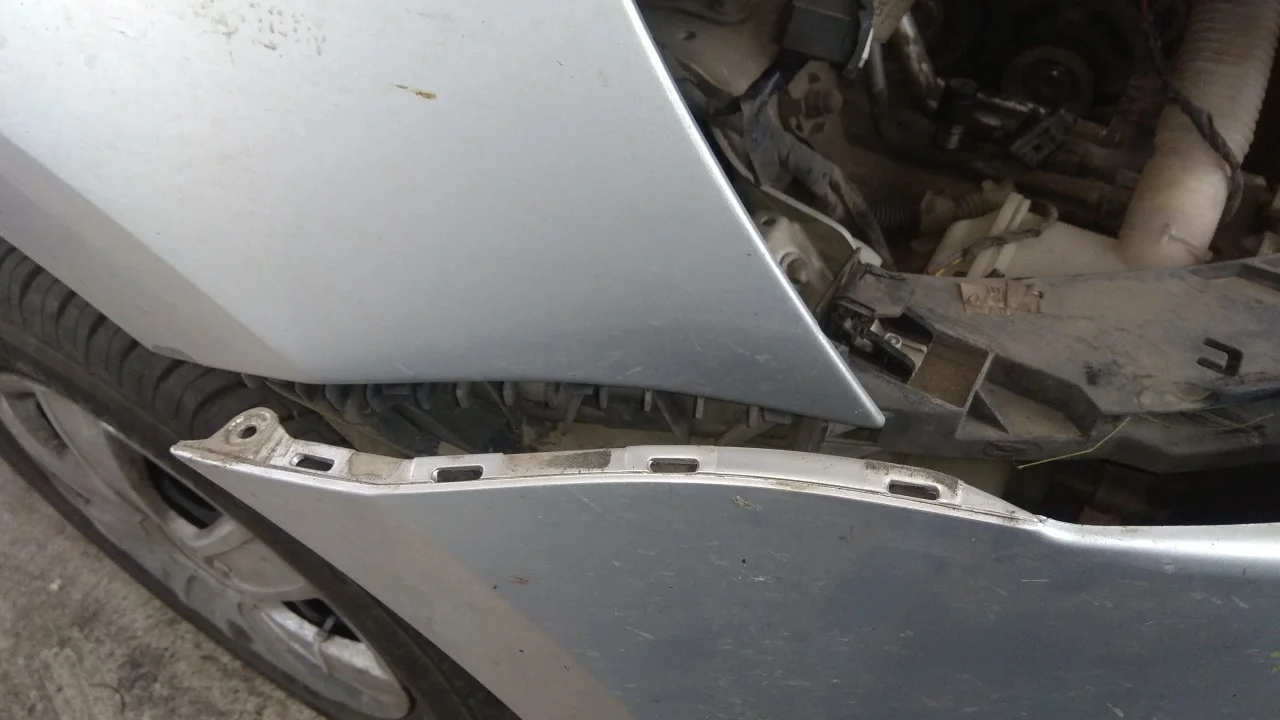

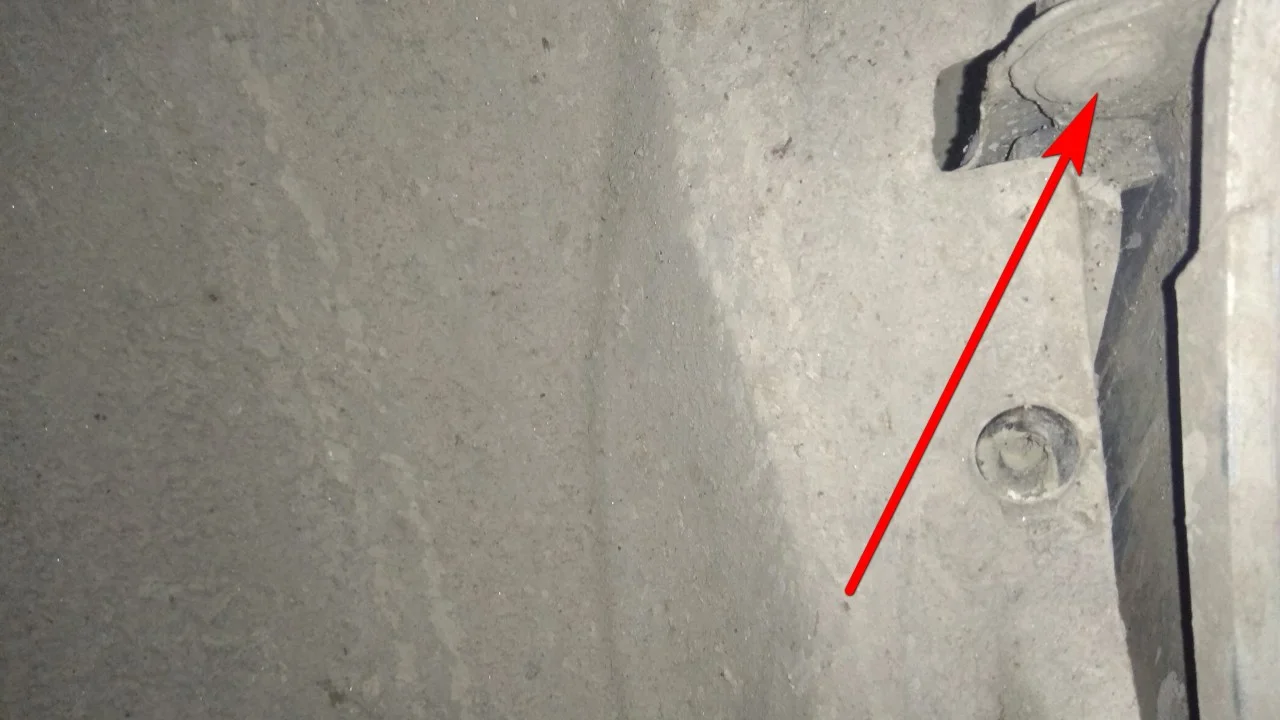

И той же биткой откручиваем шуруп крепления бампера к переднему крылу.

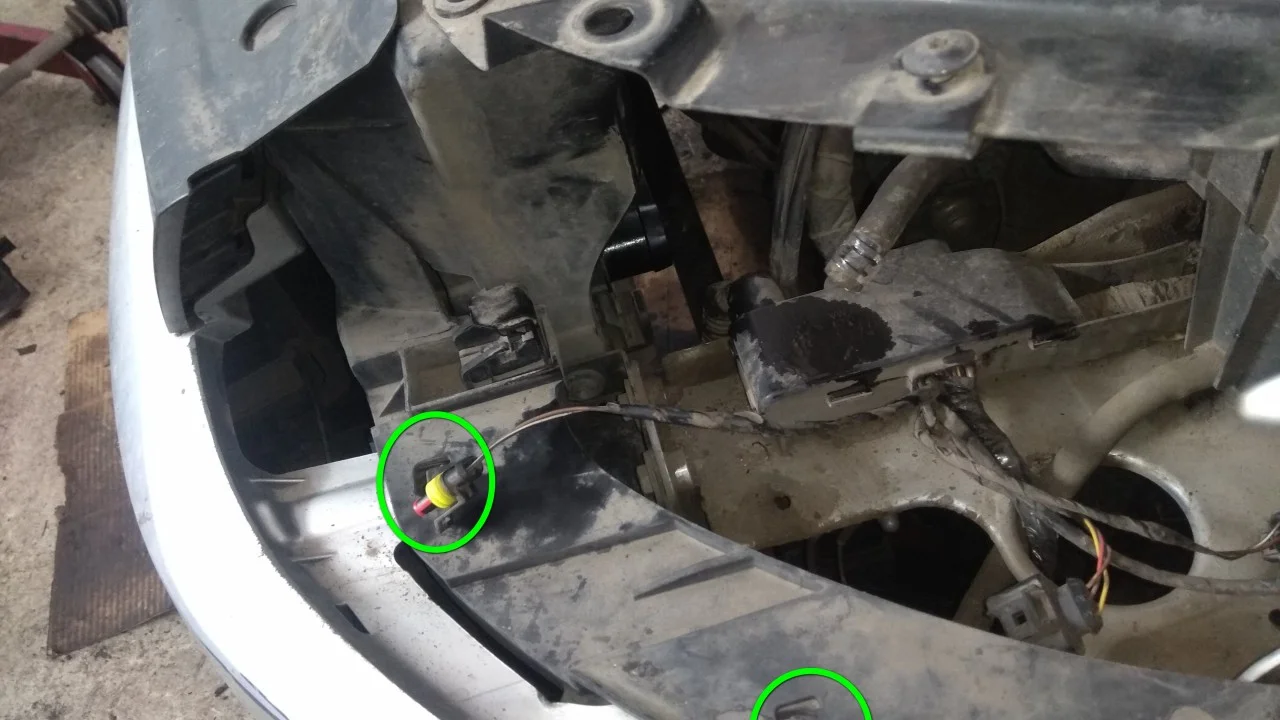

Теперь отщелкиваем края бампера из своих защелок, потянув его с небольшим усилием на себя.

Под фарами бампер также крепиться на защелках. Тянем бампер на себя, а отверткой поддеваем фиксаторы.

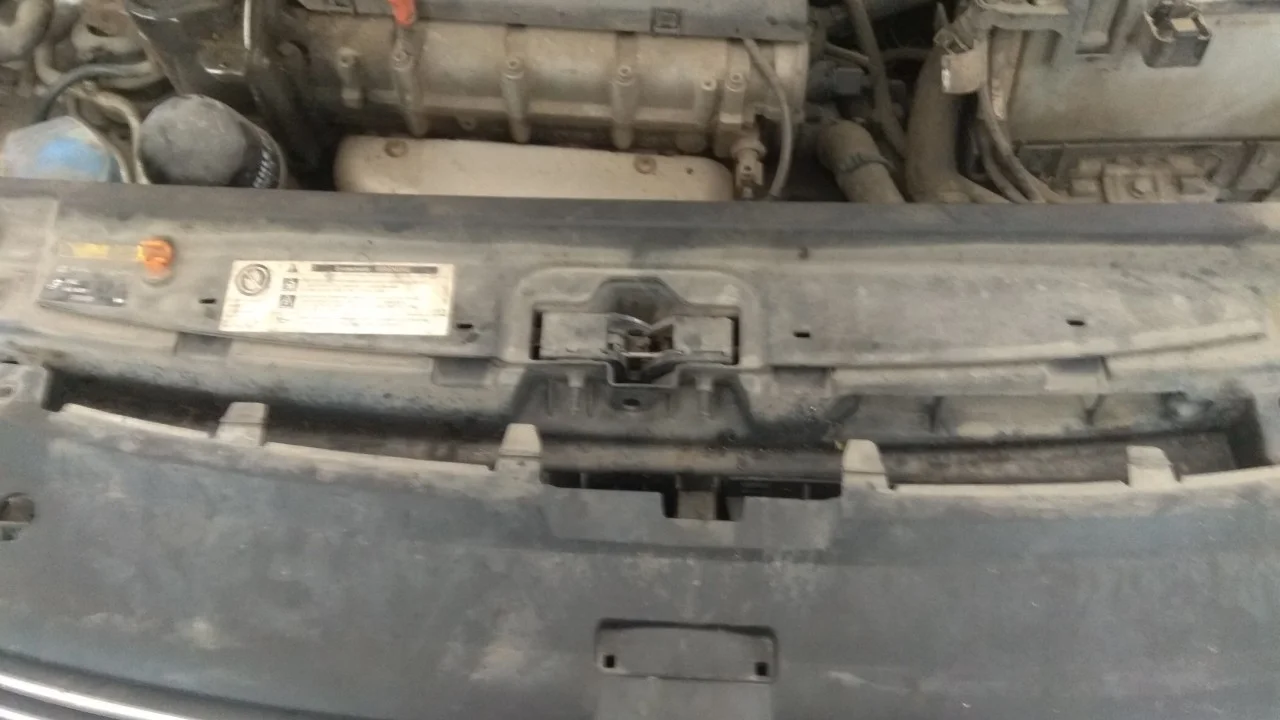

Также и решетка радиатора просто вытаскивается, потянув на себя с небольшим усилием.

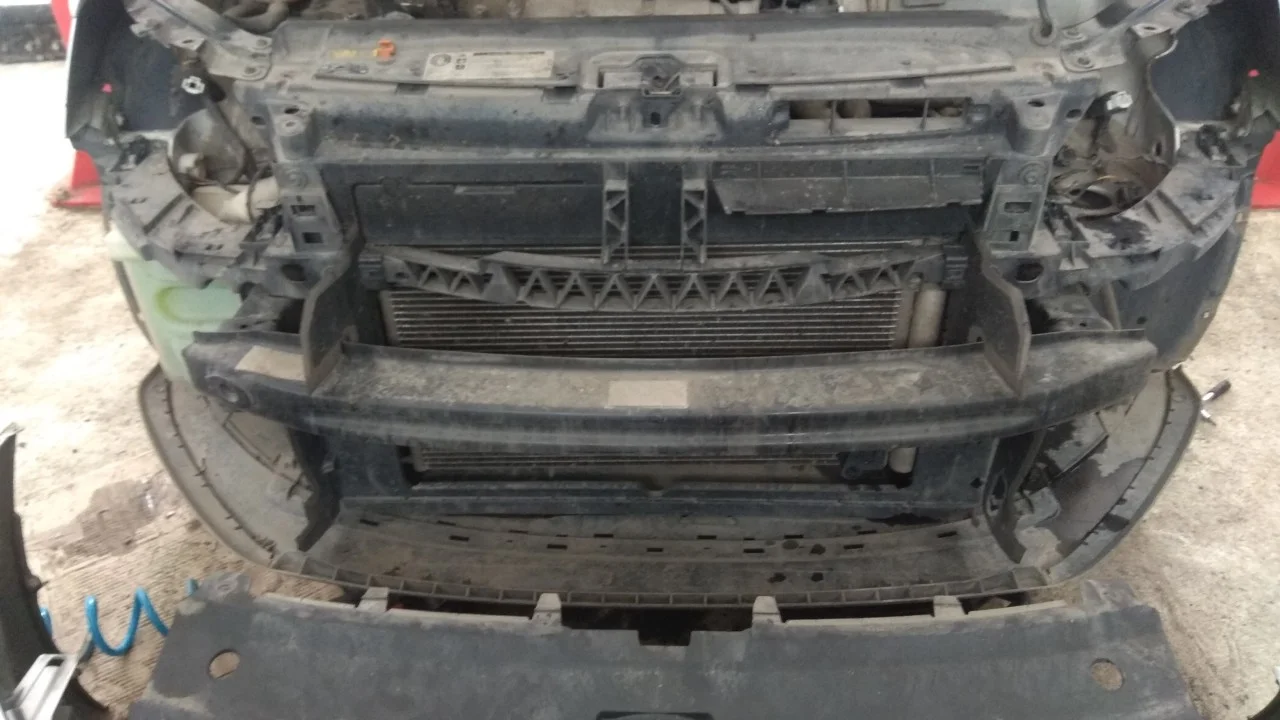

Снимаем и убираем в сторону бампер.

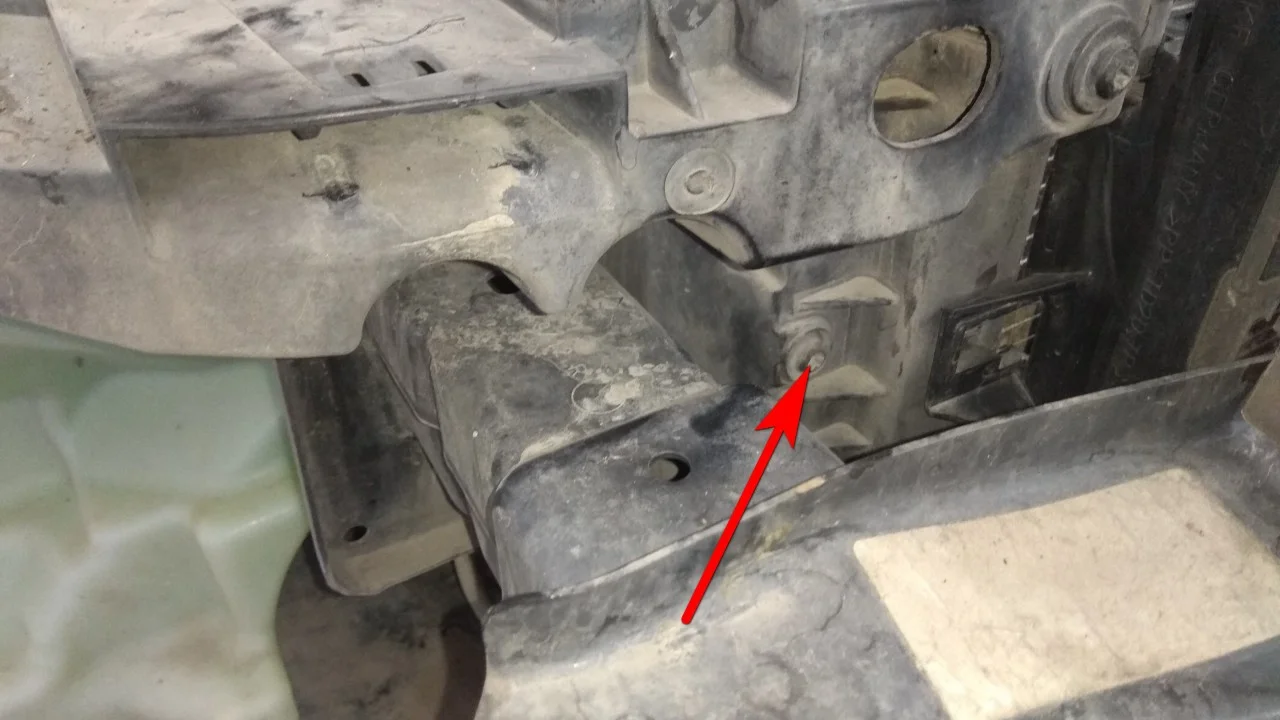

Далее нам необходимо открутить подушки крепления радиатора. Откручиваем по одному шурупу с каждой стороны радиатора, используя битку torx T30.

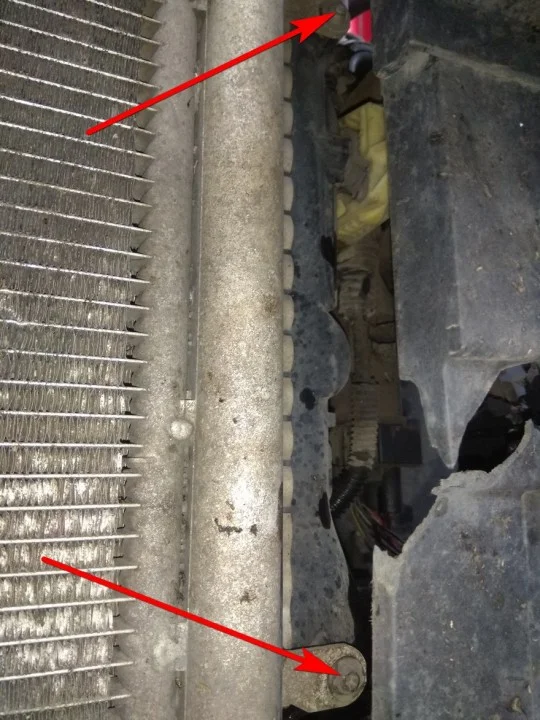

Открутив подушки радиатора отодвигаем радиаторы ближе к двигателю и откручиваем болты крепления радиатора кондиционера к основному радиатору. Используем torx T30.

И с другой стороны еще два болта крепления радиаторов.

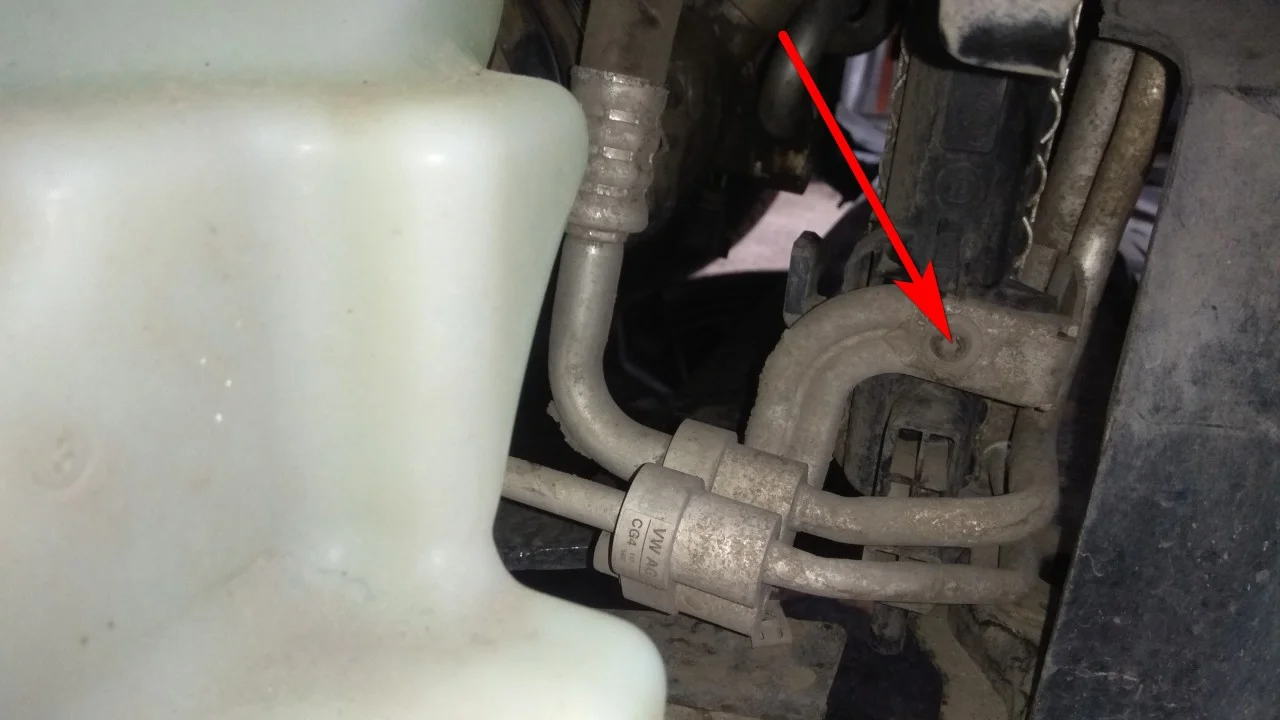

Так же, с торца, к основному радиатору прикручены трубки кондиционера. Откручиваем их используя torx Т30.

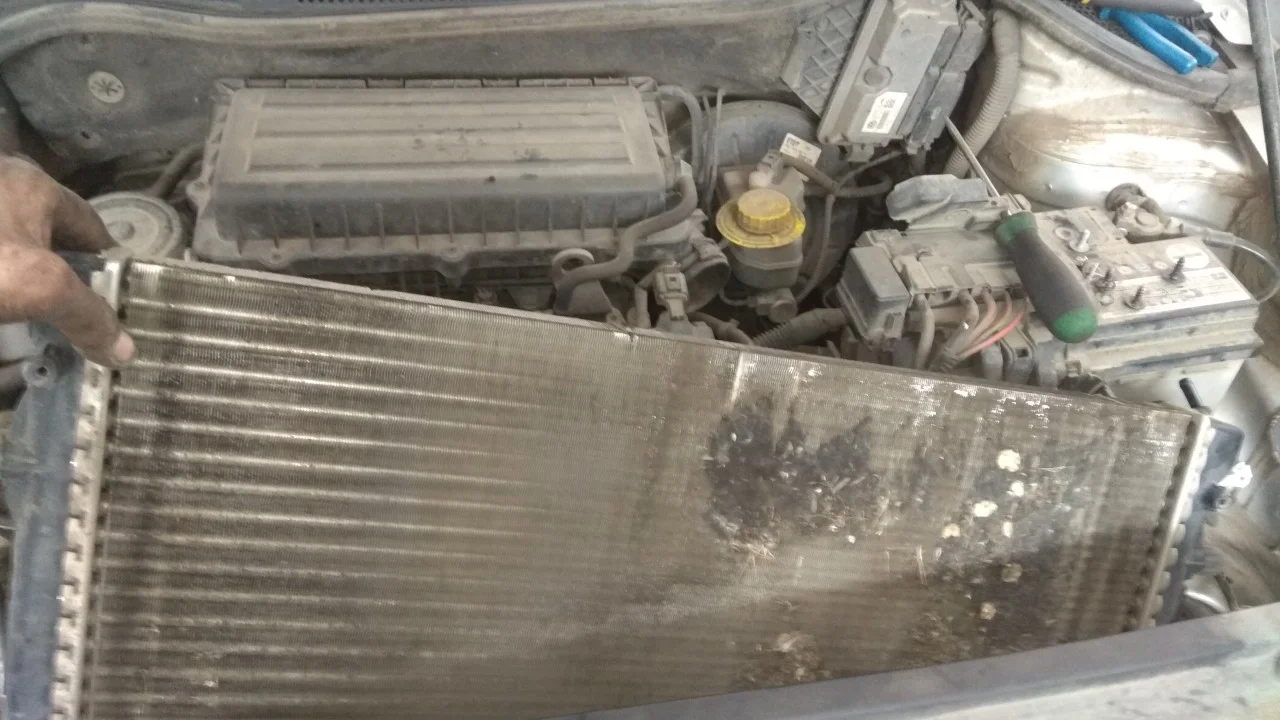

Теперь основной радиатор системы охлаждения можем вытаскивать, а радиатор кондиционера остается на месте.

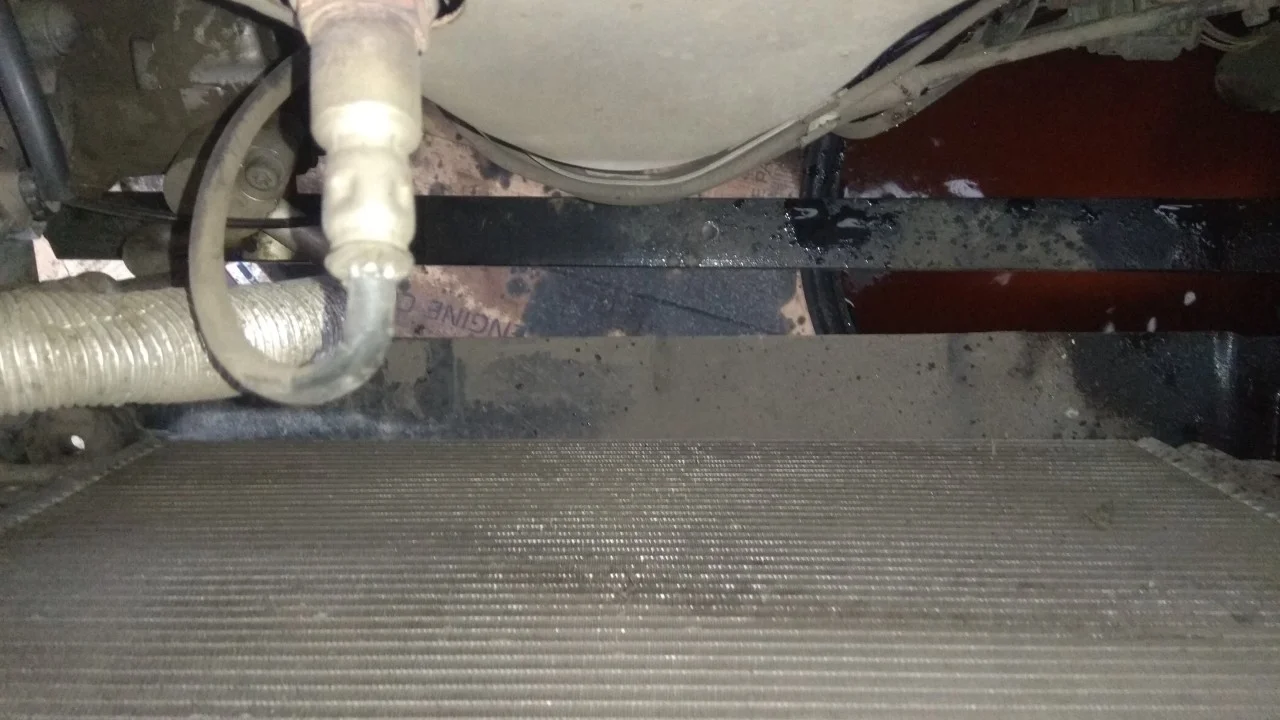

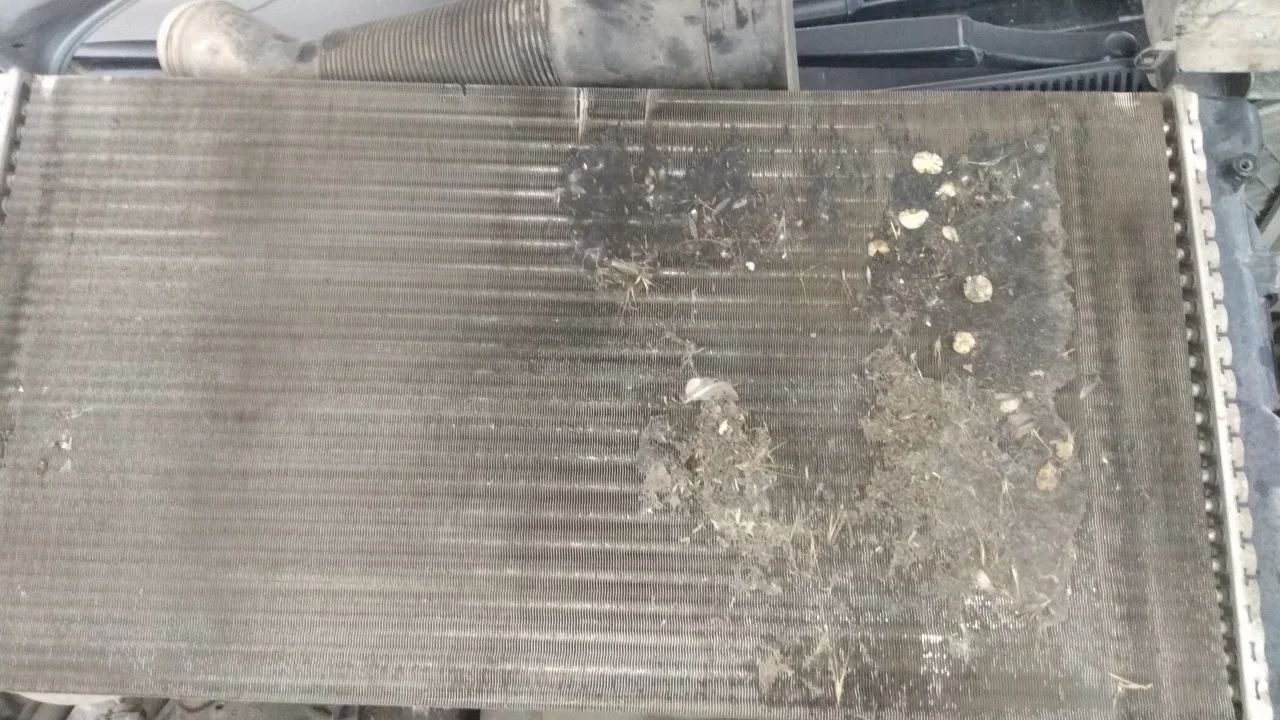

На фото видно сколько много грязи налипло на радиатор и не давало потоку воздуха охлаждать антифриз.

На радиаторе кондиционера налипшей грязи нет, но его также будем чистить.

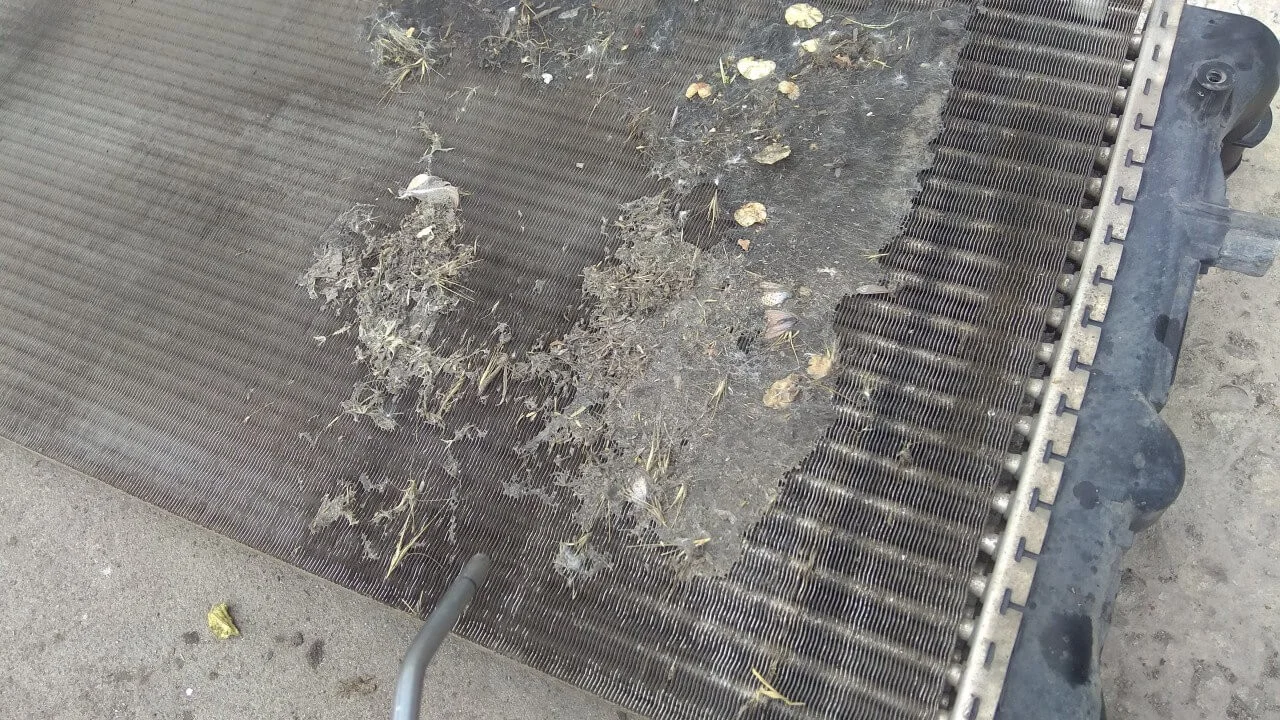

Выносим снятый радиатор на улицу и выдуваем всю грязь воздухом из компрессора.

Продувочный пистолет необходимо держать не слишком близко, чтобы не повредить соты радиатора.

Загрязненность радиатора можно увидеть, посмотрев через него на свет. Выдуваем радиатор, пока полностью не очистим от грязи.

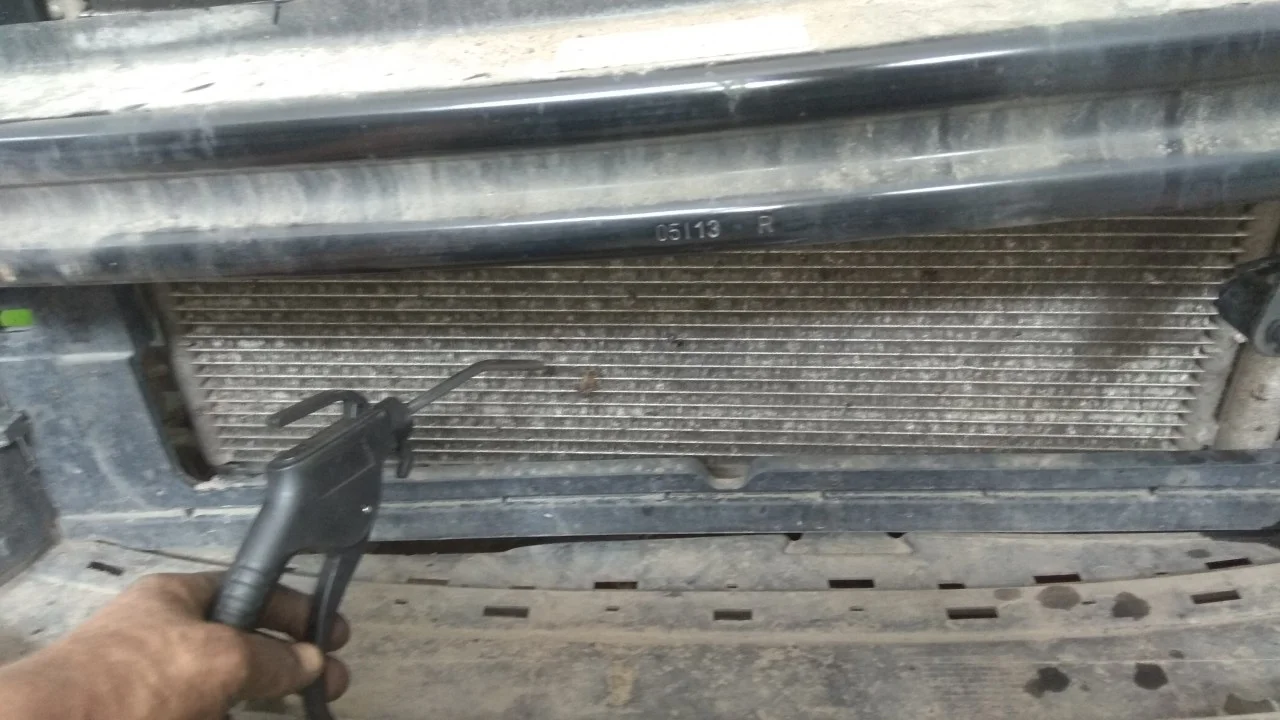

Теперь продуваем радиатор кондиционера. Автомобиль желательно выкатить на улицу, так как будет очень много пыли.

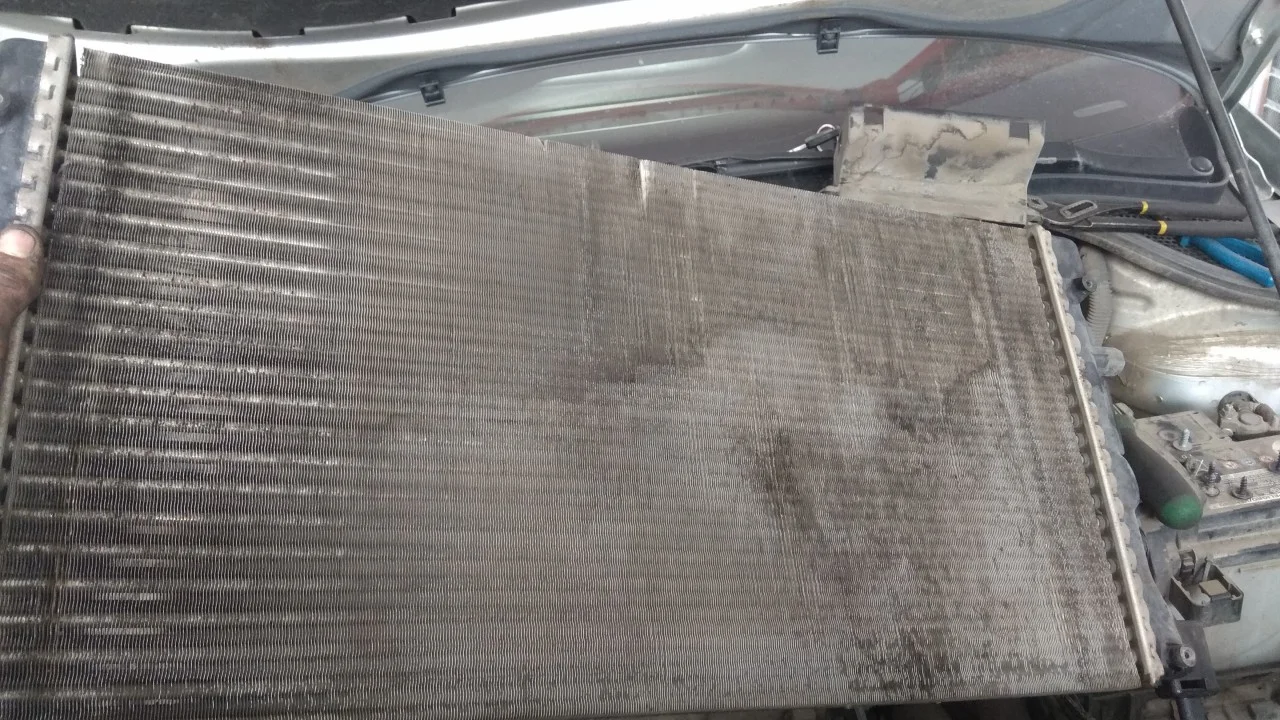

Продув и вычистив все радиаторы начинаем обратную сборку. Устанавливаем основной радиатор на место.

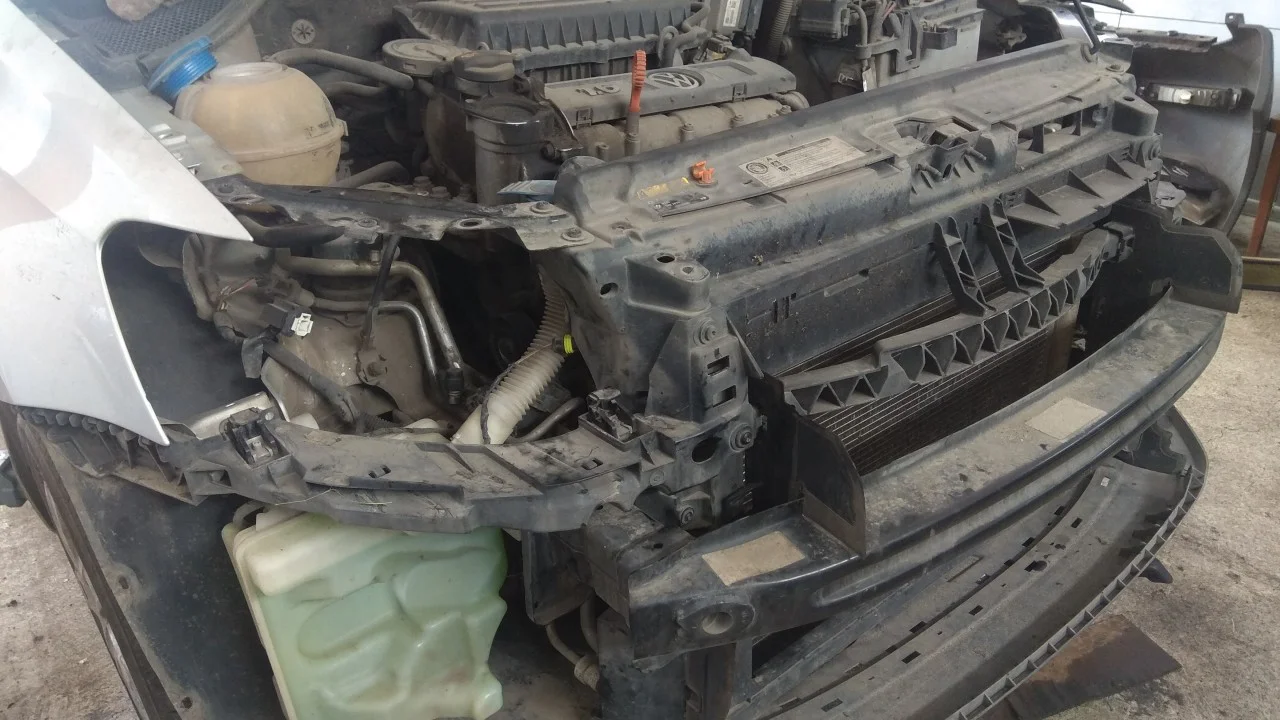

Соединяем радиаторы между собой, прикручиваем подушки крепления.

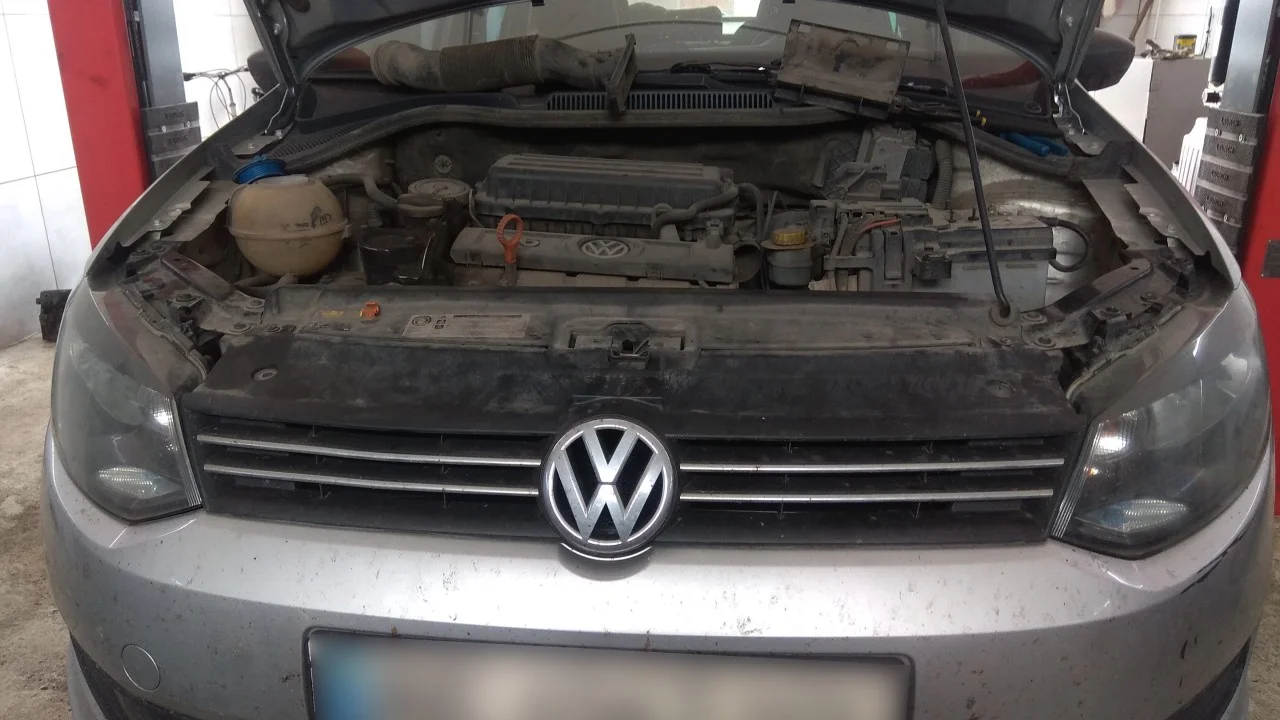

Устанавливаем и прикручиваем бампер и фары.

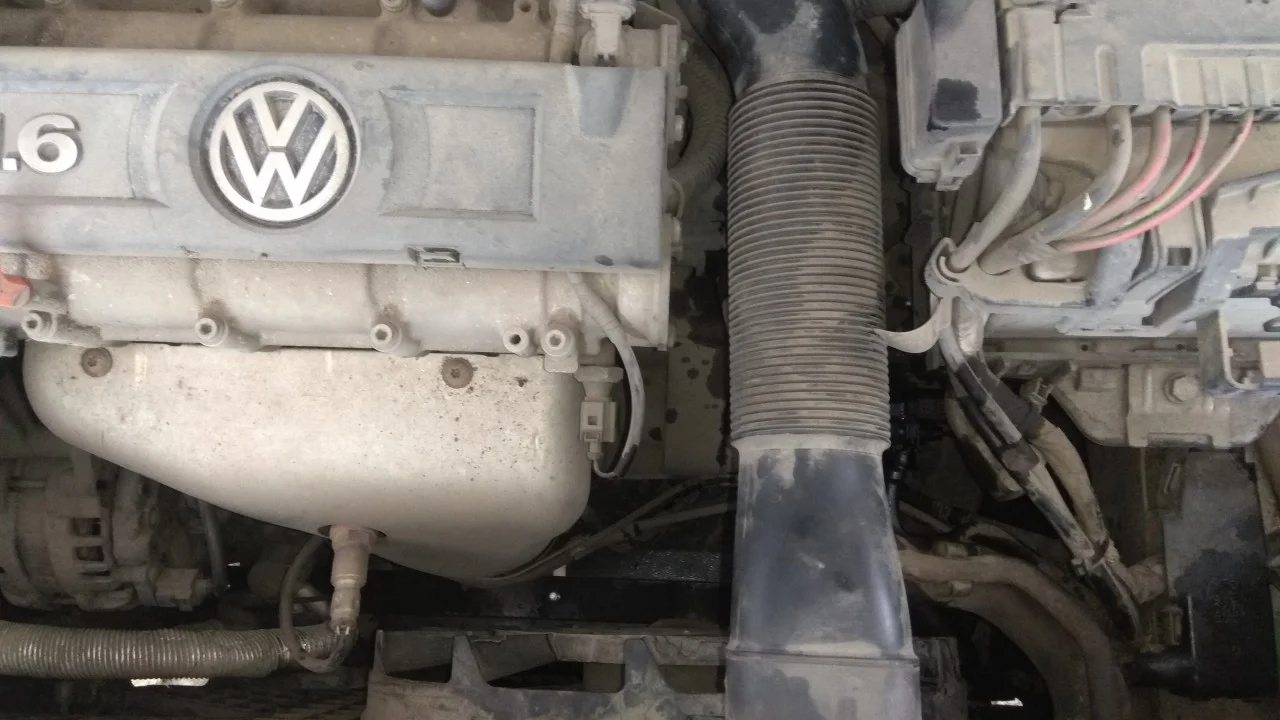

Подключаем все патрубки, устанавливаем на место вентилятор охлаждения. Устанавливаем патрубок воздухозаборника.

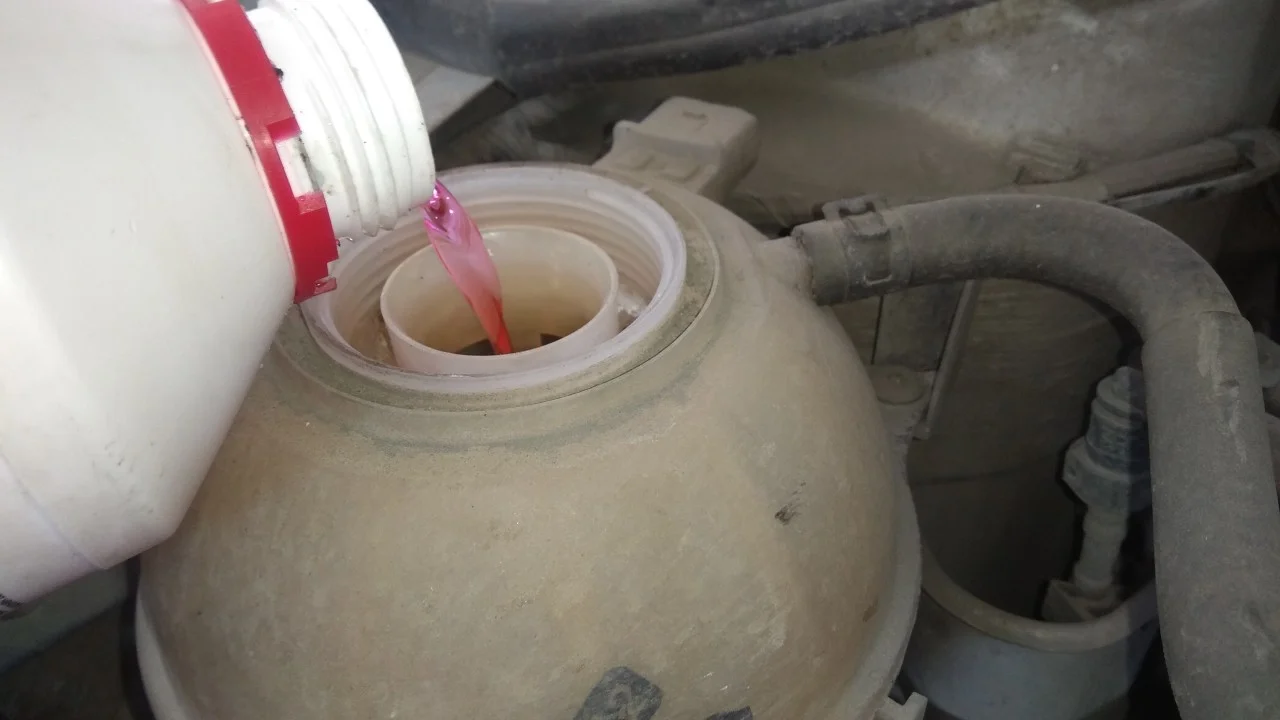

Заливаем новую жидкость в систему охлаждения.
