Замена помпы Рено Лагуна 2

Приступаем к работе по замене водяного насоса. На данном двигателе помпа приводиться в действие ремнем ГРМ, поэтому мы начинаем добираться до механизма ГРМ.

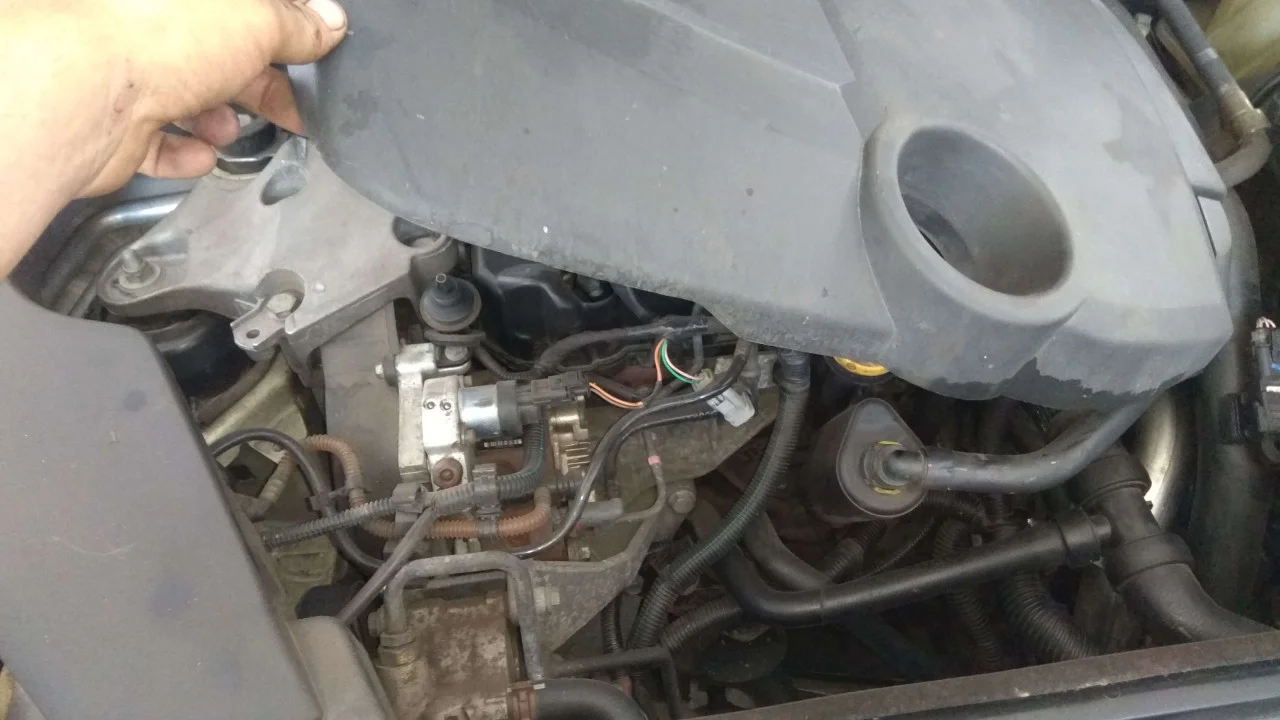

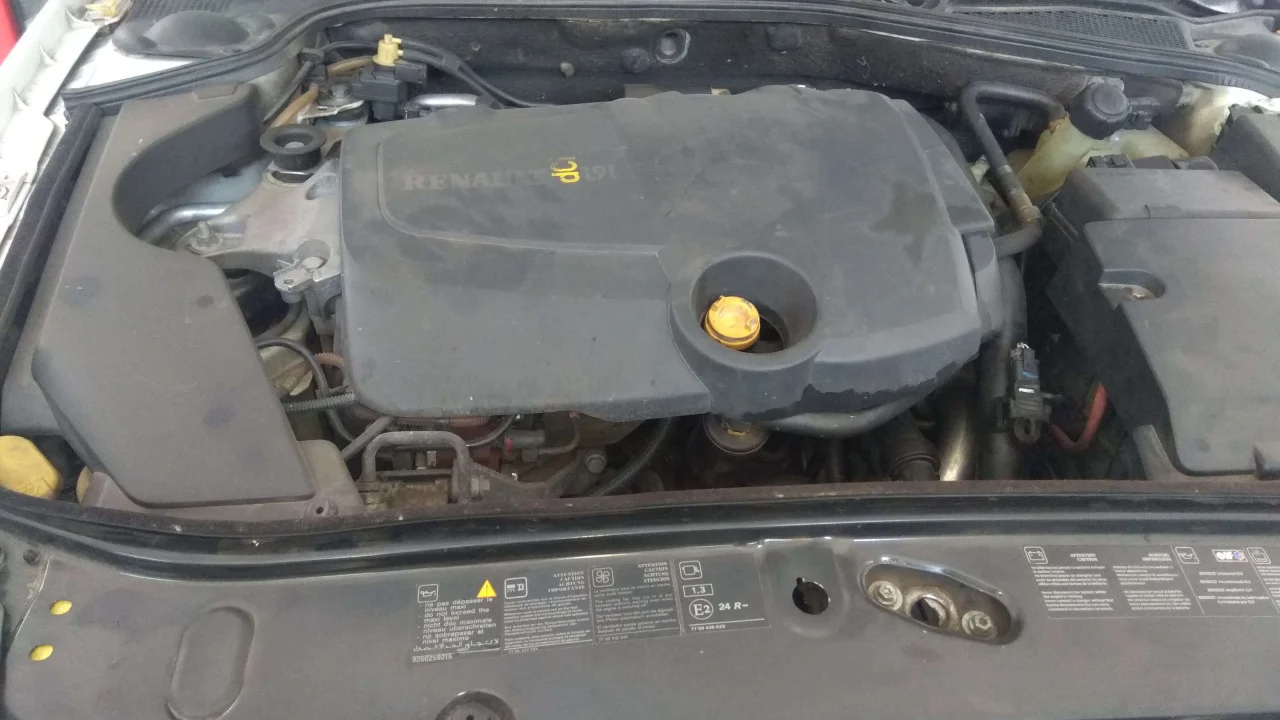

Снимаем верхнюю декоративную крышку, просто потянув её вверх и вытянув резиновые уплотнители с направляющих.

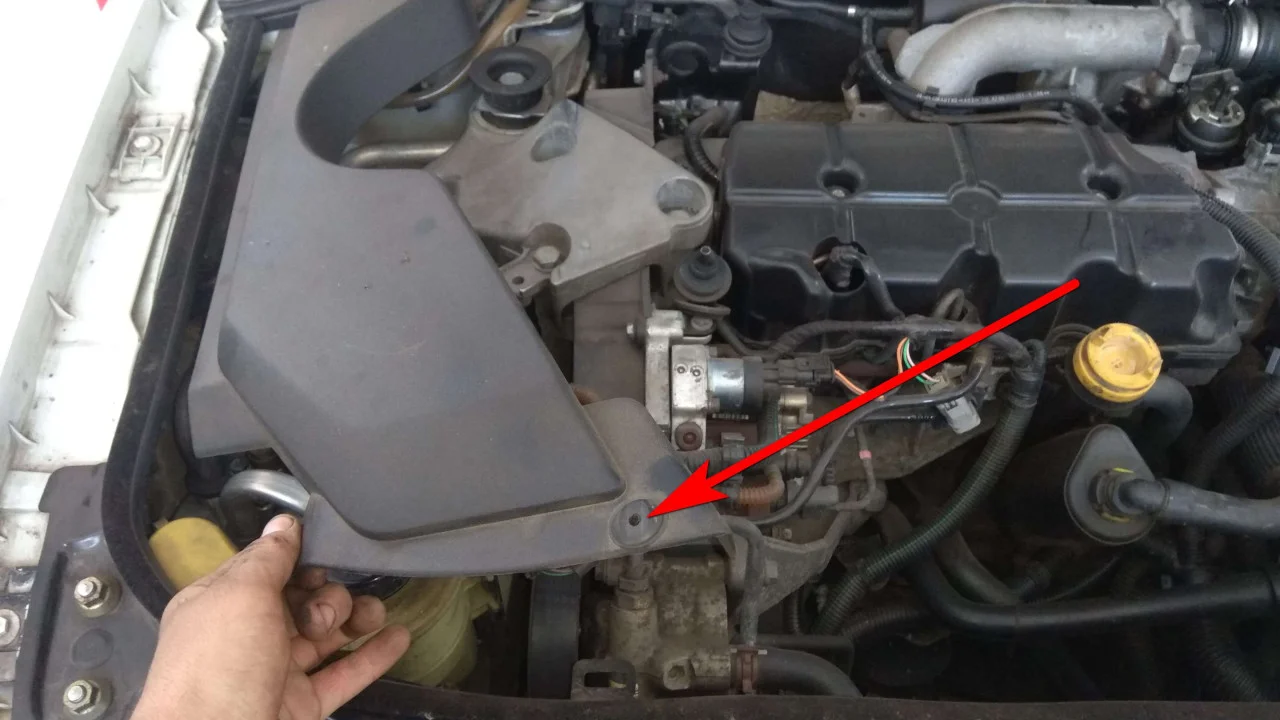

Также нам необходимо снять боковую декоративную крышку, вытянув пистон, указанный стрелкой, и потянув крышку в сторону и вверх.

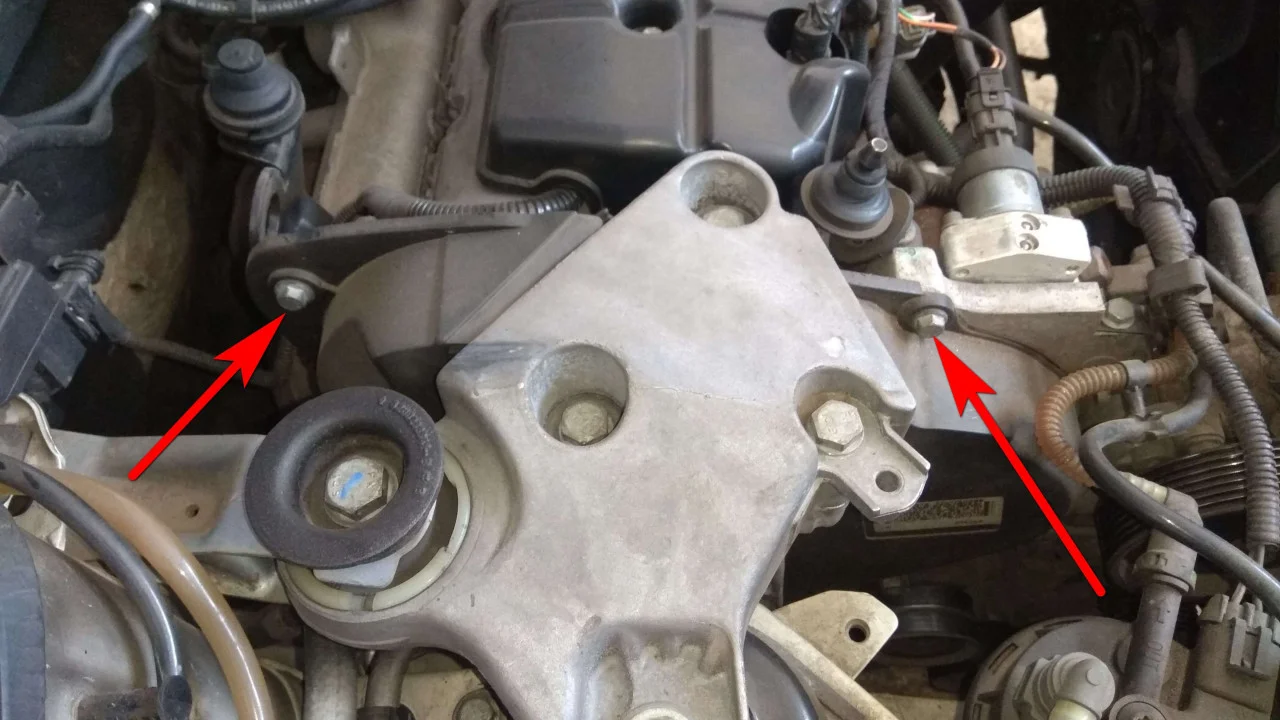

Далее, пока мы разбираем всё сверху, открутим сразу два верхних болта крепления защитной крышки механизма ГРМ. Используем для этого ключ на 10 мм.

Теперь приступаем к разбору снизу, со стороны переднего правого колеса. Снимаем колесо с помощью колесного ключа или головки на 17 мм.

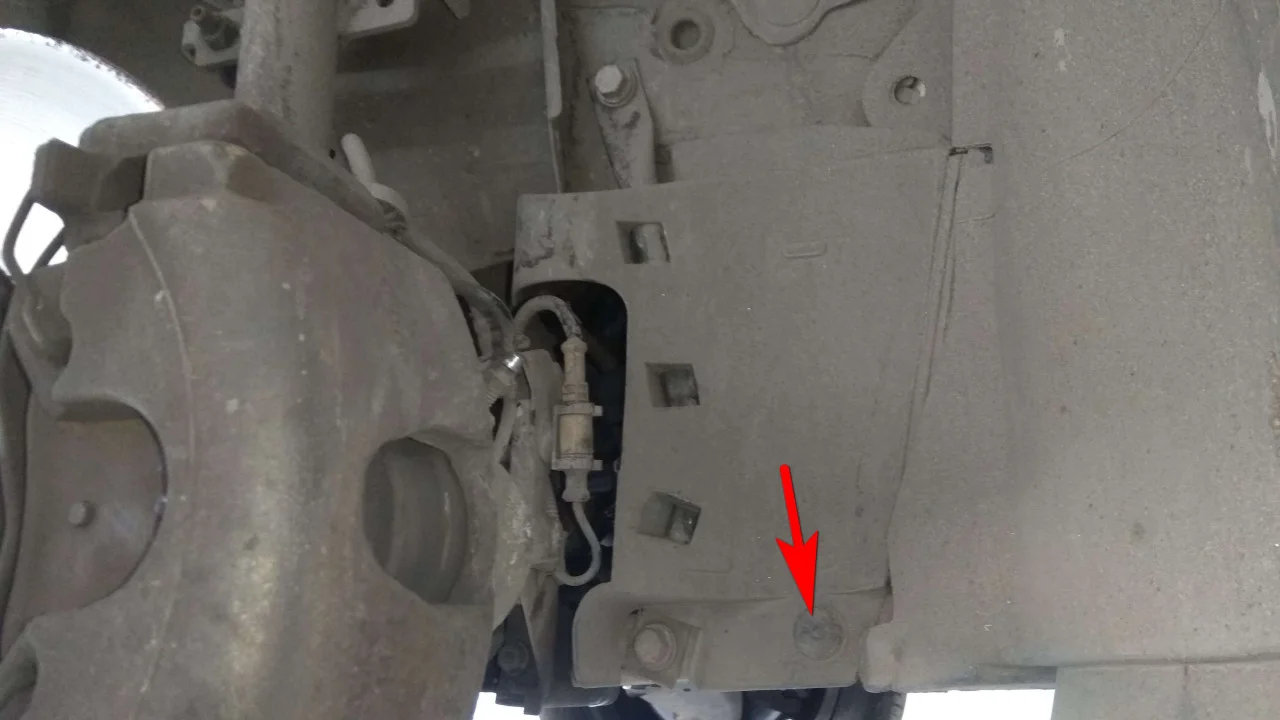

Сняв колесо нам необходимо снять защиту двигателя со стороны колеса. Руками откручиваем пластиковую гайку защитки, указанную стрелкой. И потянув на себя защиту снимаем её.

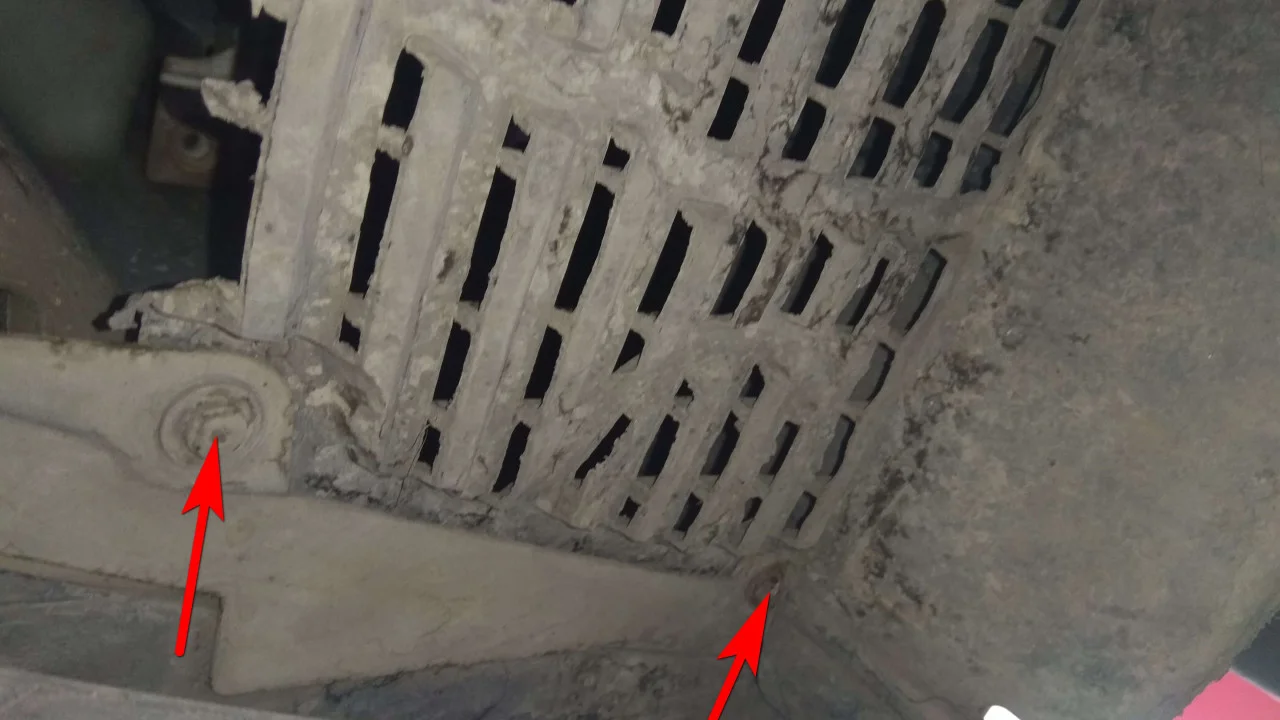

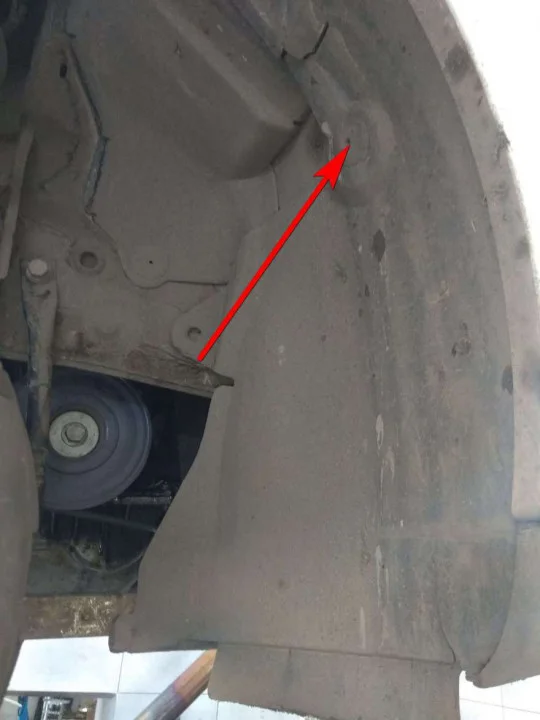

Также для большего доступа к двигателю нам необходимо открутить переднюю часть подкрылка. С помощью отвертки или специального съемника вытаскиваем пистон крепления подкрылка, указанный стрелкой.

А битой torx T20 откручиваем три шурупа крепления подкрылка к бамперу. Открутив всё, снимаем подкрылок.

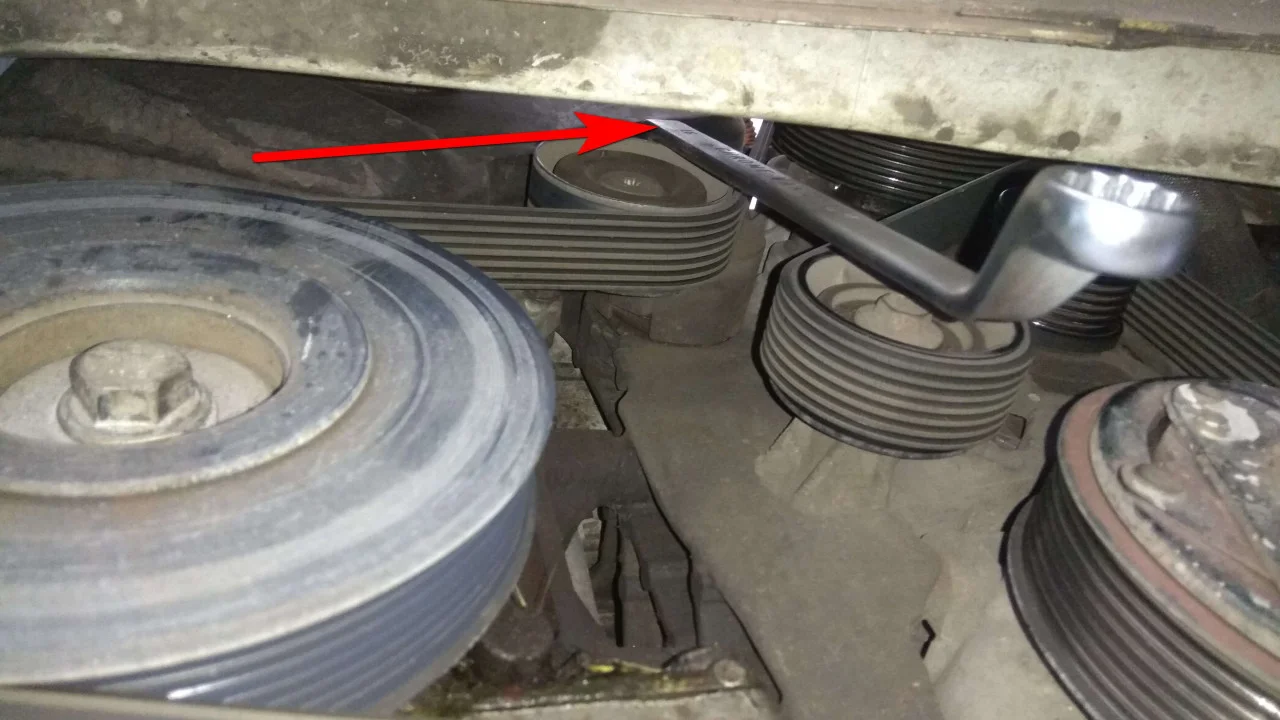

Теперь у нас появился свободный доступ к двигателю со стороны колеса. Стрелкой обозначен натяжной ролик приводного ремня, который мы будем сейчас прокручивать.

Так как гайка натяжного механизма находиться над самим роликом, то для ослабления натяжки ремня удобно использовать Г-образный ключ на 16 мм.

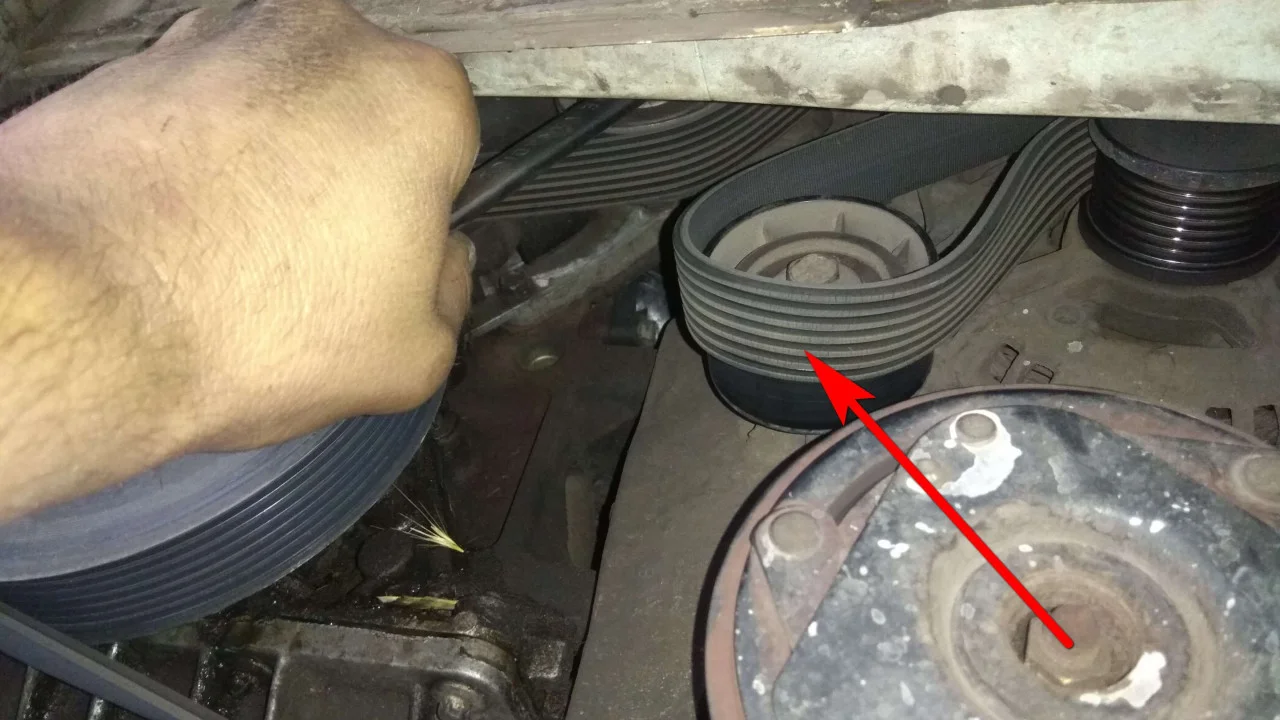

Прокрутив натяжной механизм по часовой стрелке и ослабив ремень, свободной рукой стаскиваем ремень с обводного ролика.

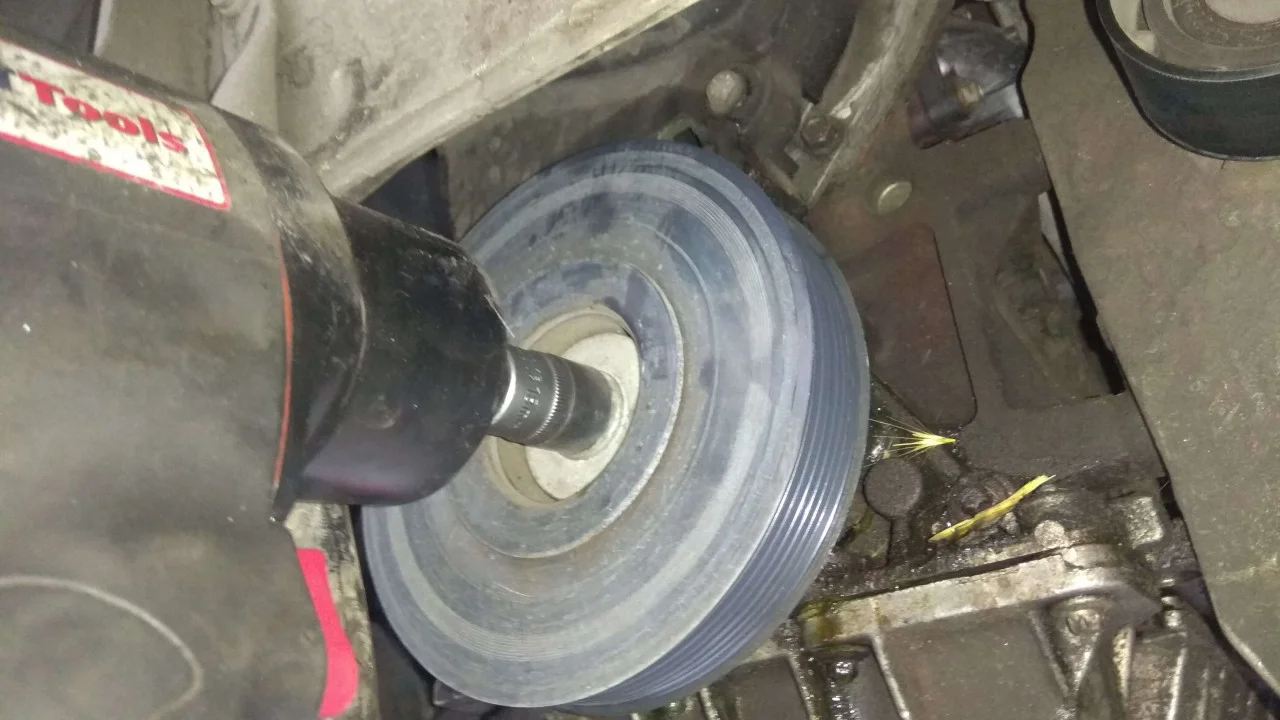

С помощью головки на 18 мм и пневмогайковерта откручиваем шкив коленвала. Если гайковерта нет, то необходимо будет стопорить коленвал. Для стопора коленвала необходимо найти лючок маховика и вставить туда отвертку, предотвращая двигатель от прокручивания. Или попросить чтобы напарник сел в авто, включил пятую передачу и выжал педаль тормоза.

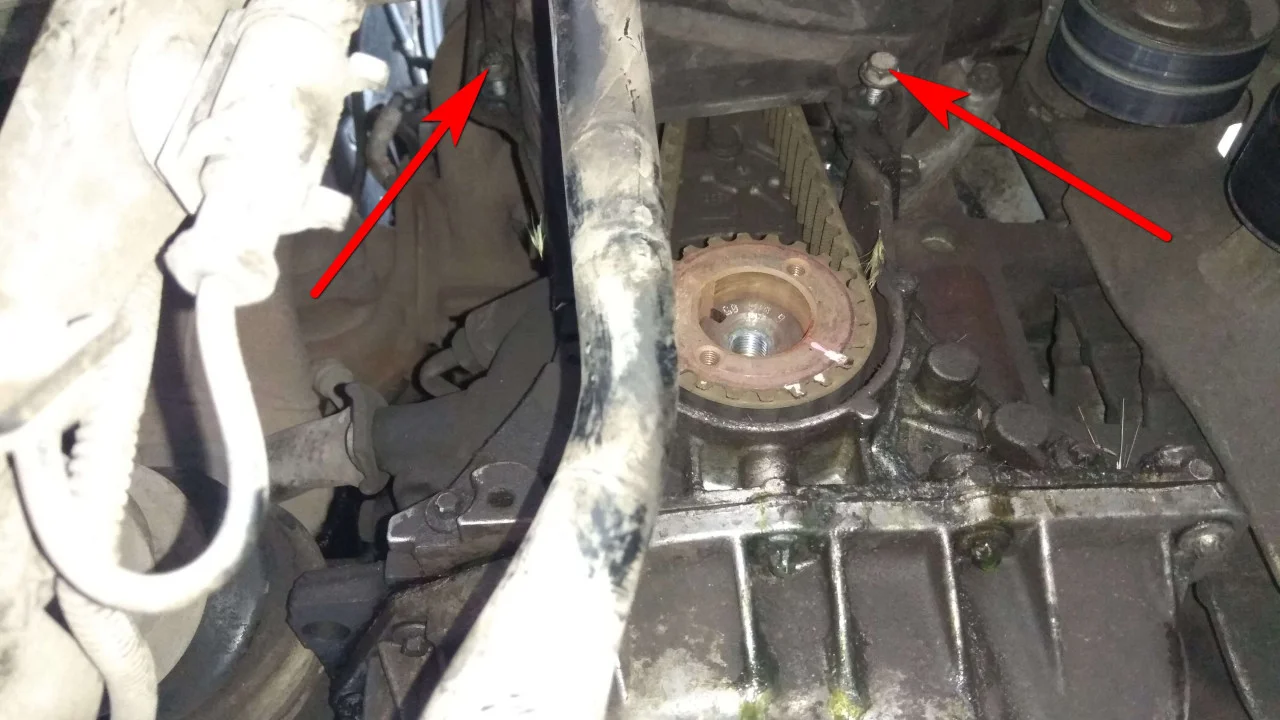

Сняв шкив коленвала, ключом на 10 мм выкручиваем два нижних болта крепления защитного кожуха ГРМ.

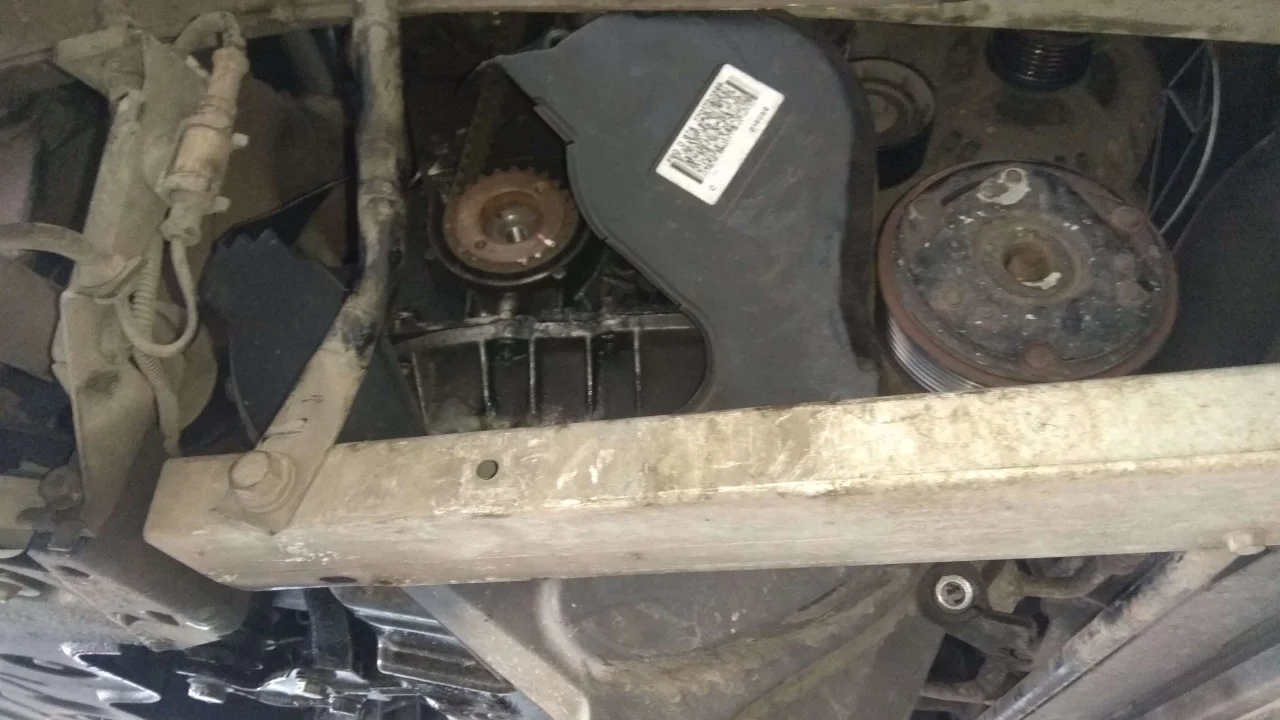

И вытаскиваем кожух вниз двигателя автомобиля.

Стрелкой указана помпа, которую нам необходимо заменить.

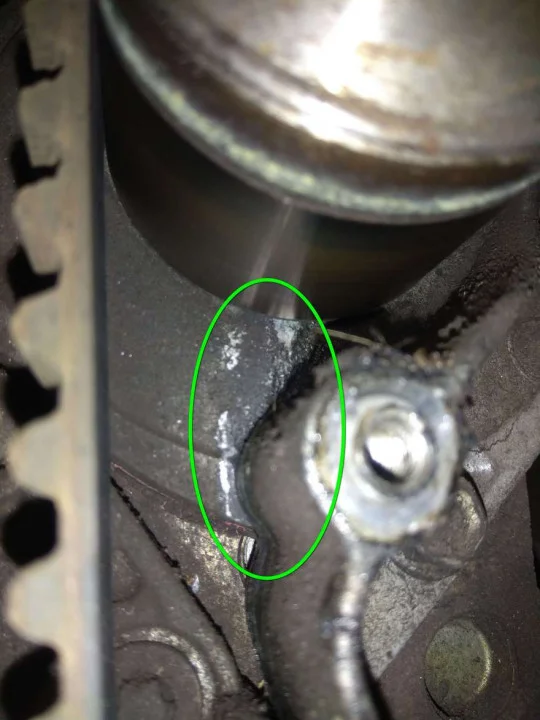

Присмотревшись ближе к водяному насосу становится ясна причина его замены. Образовались поддеть охлаждающей жидкости.

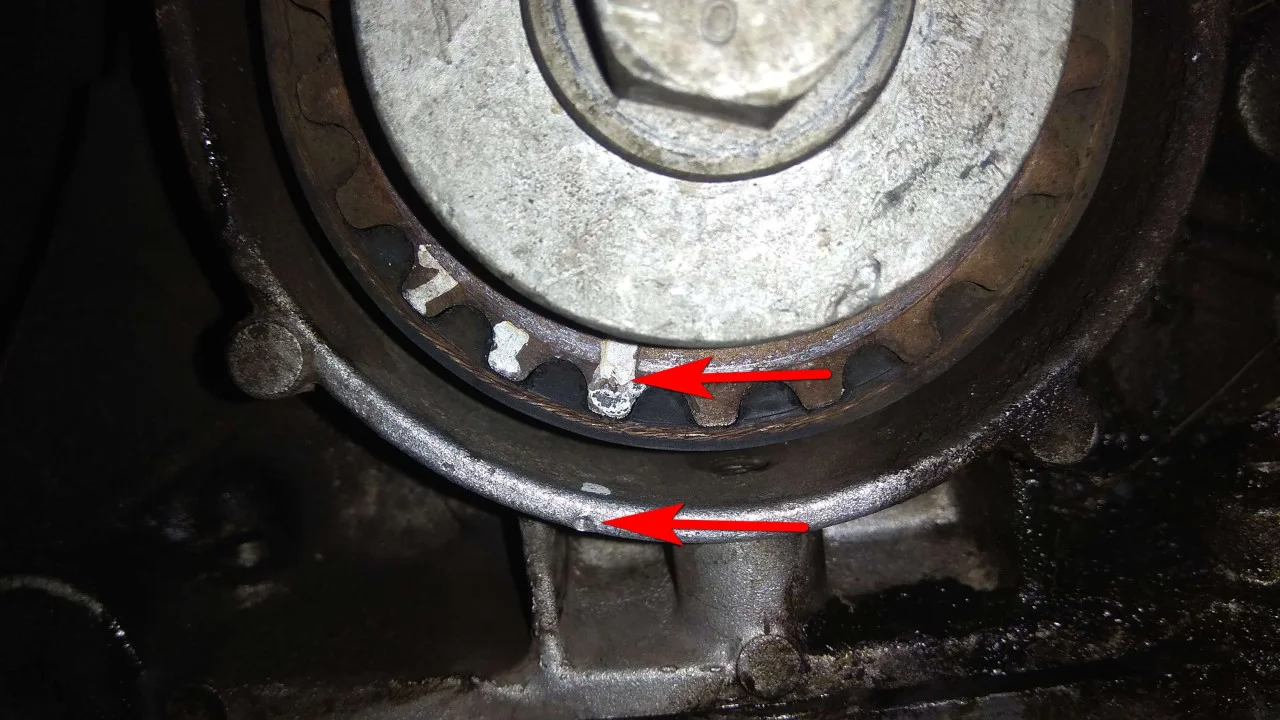

Вкручиваем в коленвал центральный болт, чтобы была возможность прокручивать двигатель. Выставляем двигатель по меткам ГРМ. На звезде коленвала метка должна остановиться на против метки на корпусе двигателя.

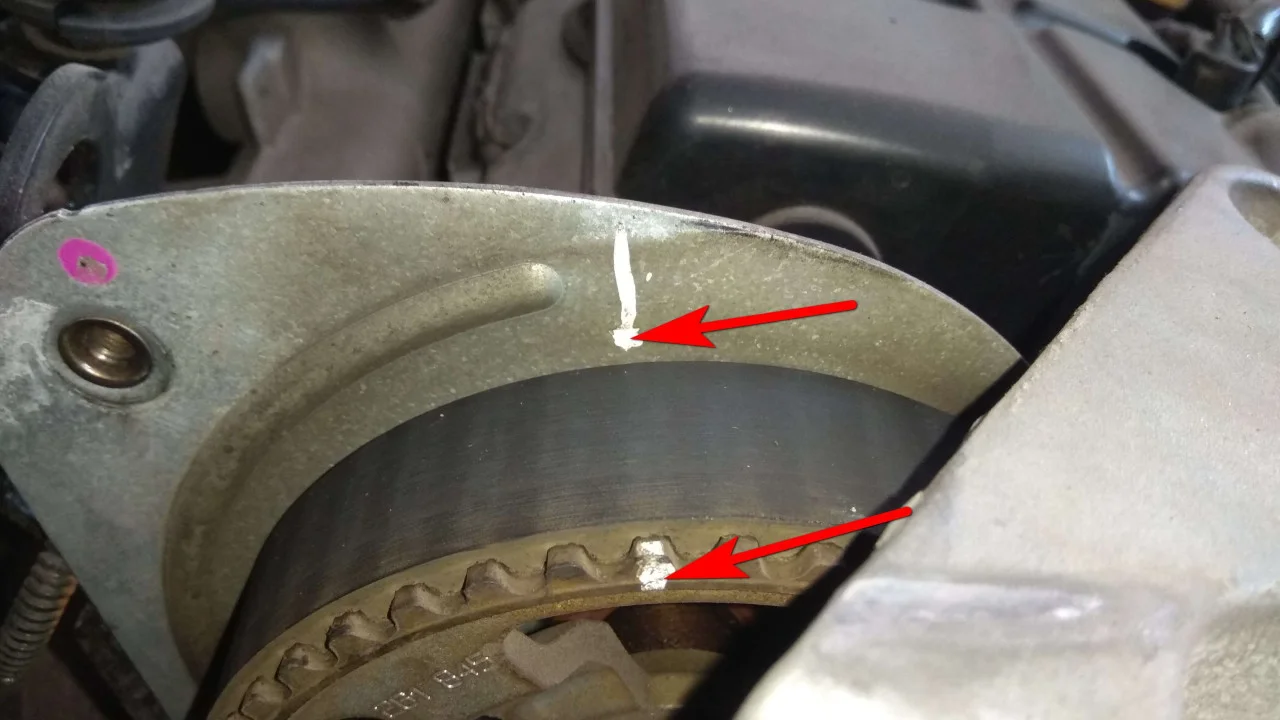

На звезде распредвала метка должна быть направлена вверх и также быть напротив метки на корпусе.

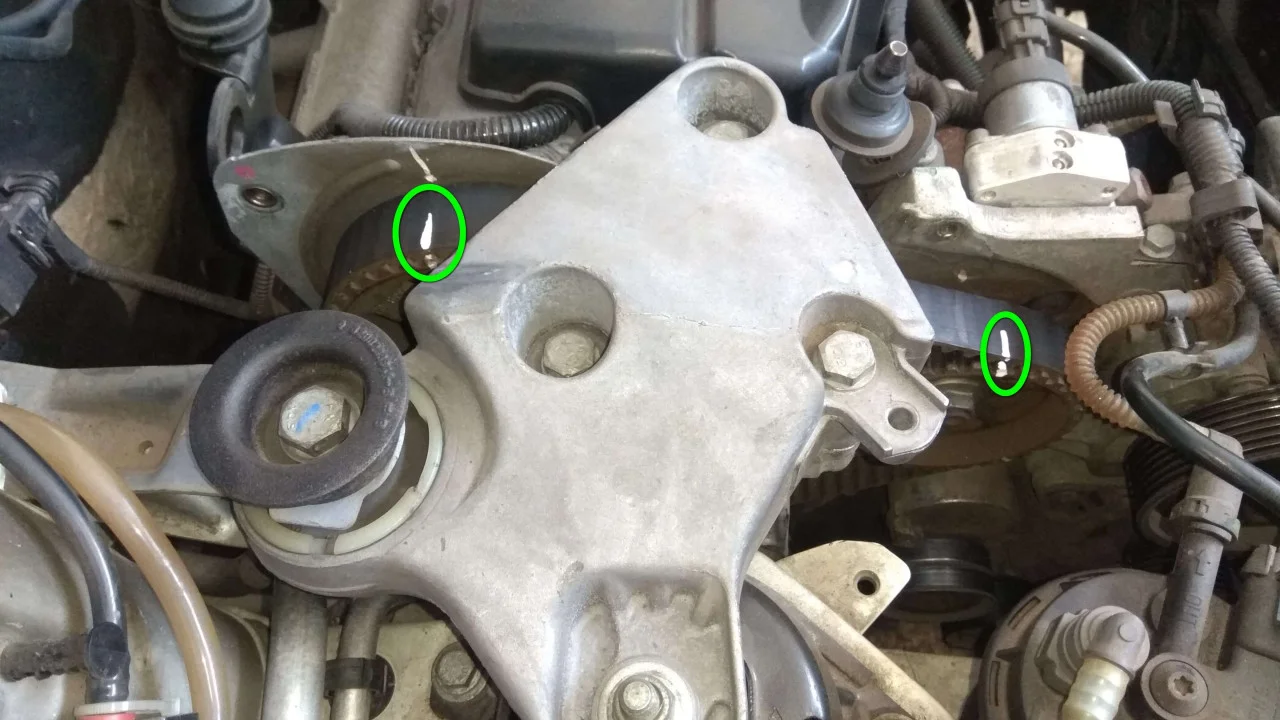

В каком положении находится звезда ТНВД не важно, но для стопроцентной уверенности мы делаем метки на ремне и метки на звездах ТНВД и распредвала.

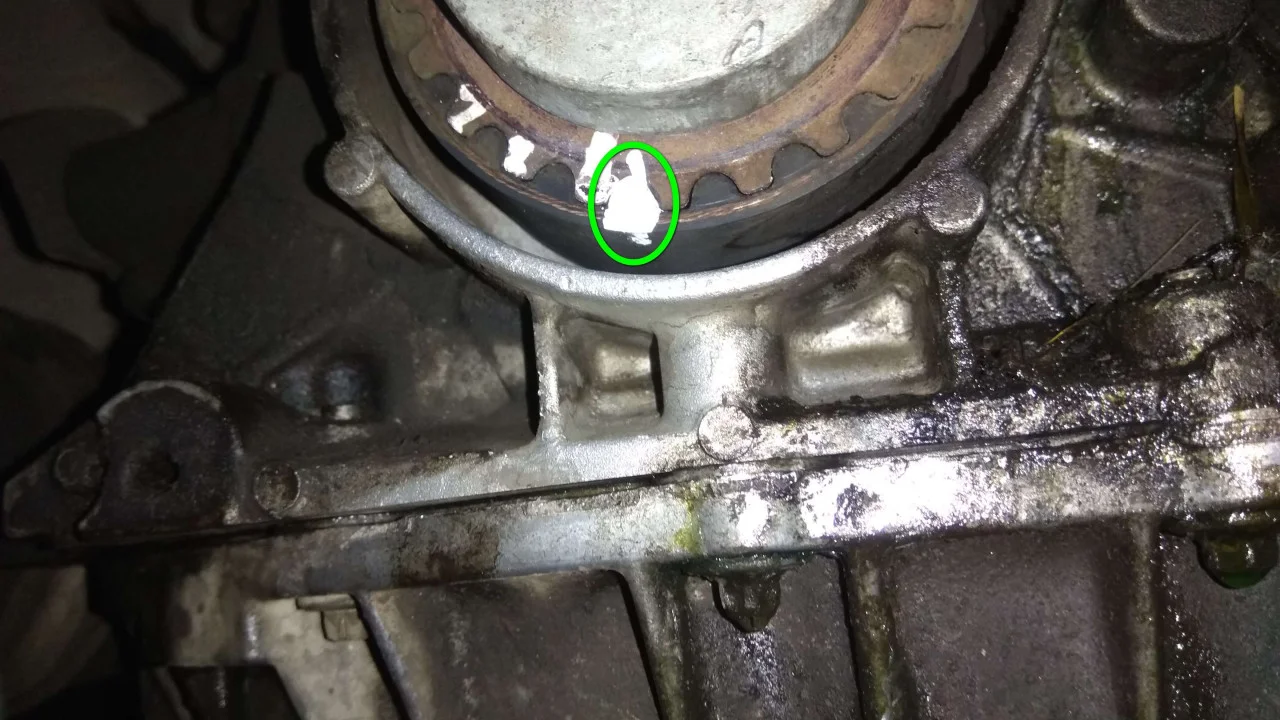

Так же делаем свою метку на ремне и звезде коленвала.

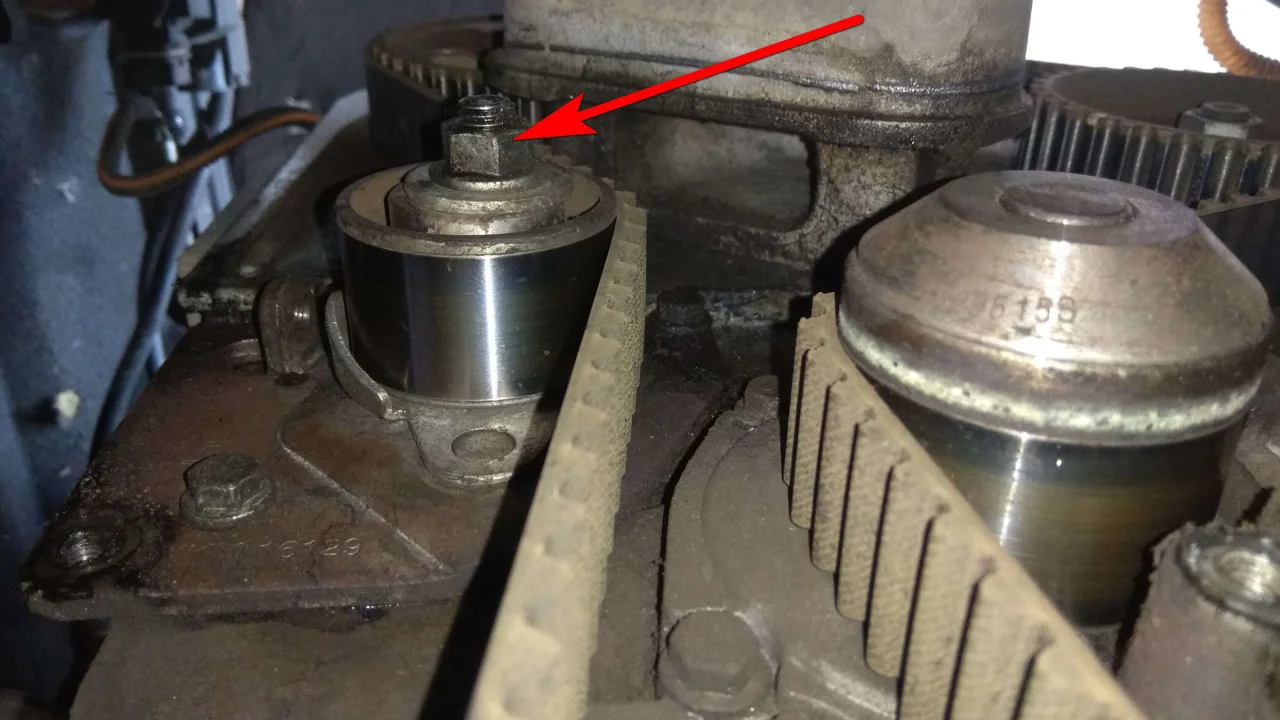

Установив свои метки, можем смело приступать к снятию натяжного ролика и ремня ГРМ. Ключом на 15 мм откручиваем гайку крепления ролика и снимаем сам ролик.

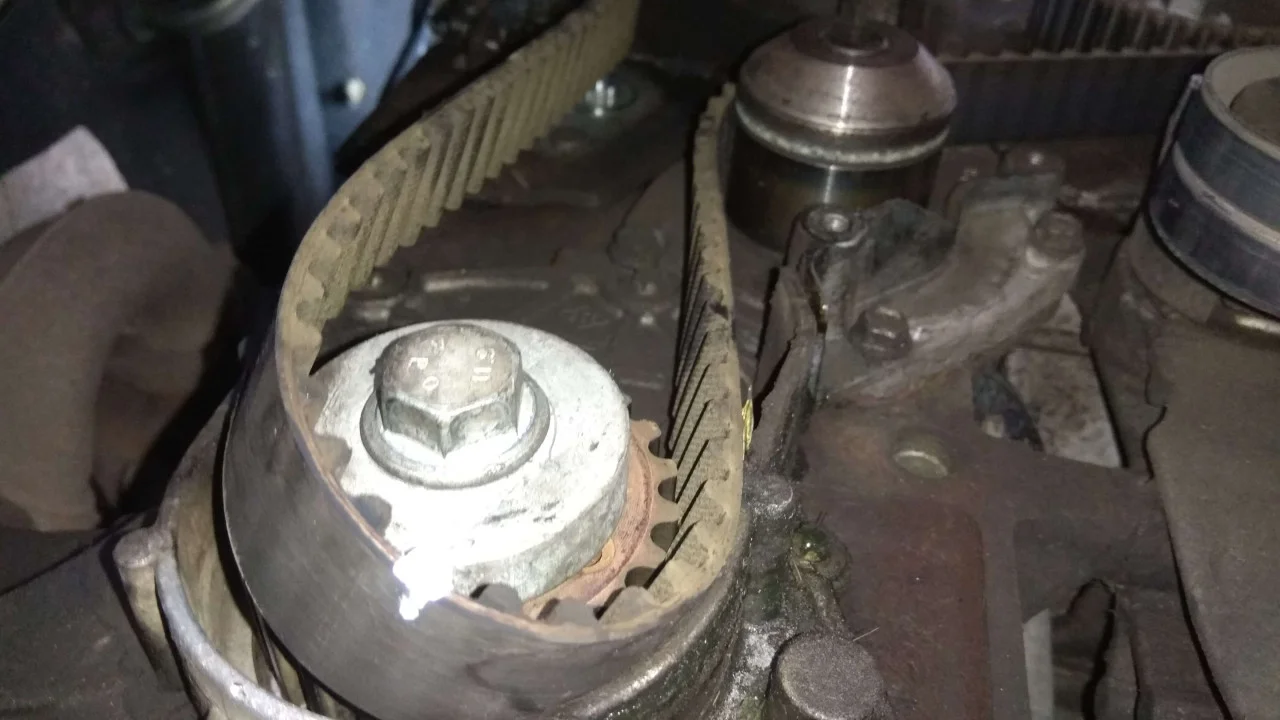

Сняв ролик у нас ослабился ремень ГРМ. Скидываем его со звезды коленвала и отводим его в сторону. Так как замену ремня мы производить не будем, то его можно полностью и не снимать.

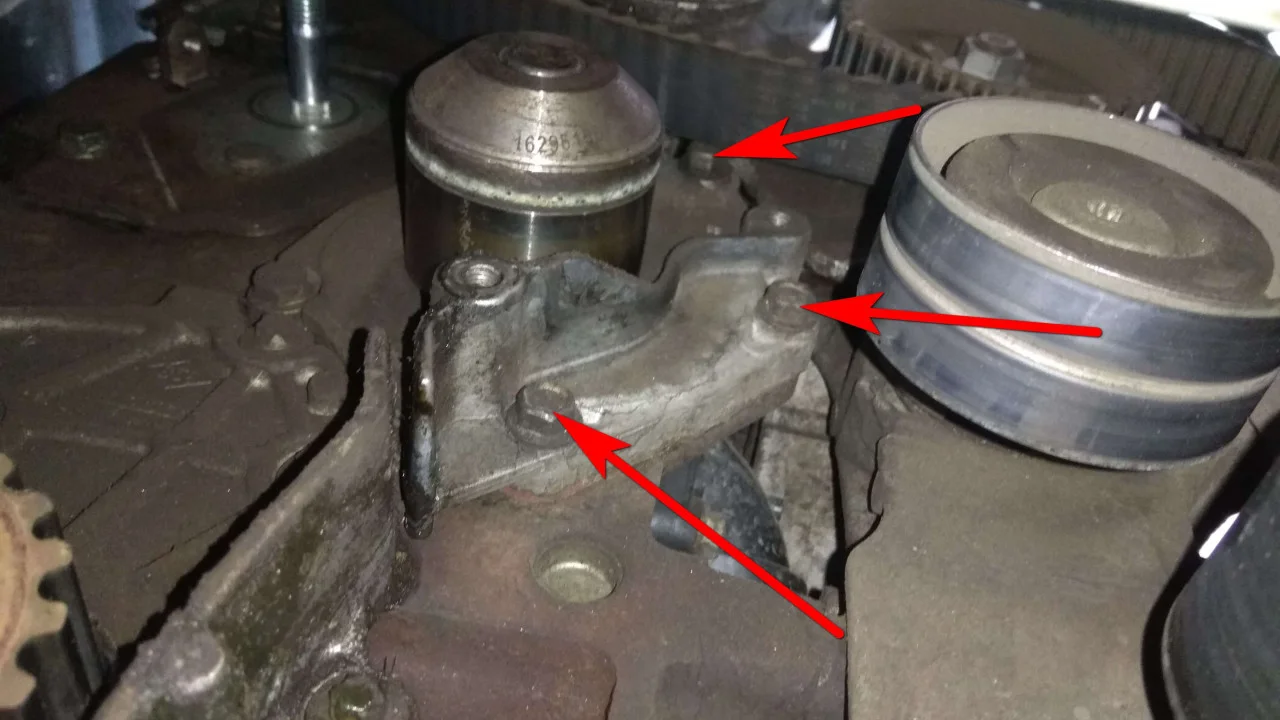

Теперь приступаем к снятию водяного насоса. Ключом на 10 мм откручиваем три болта крепления помпы с правой стороны.

И тем же ключом два болта крепления с левой стороны.

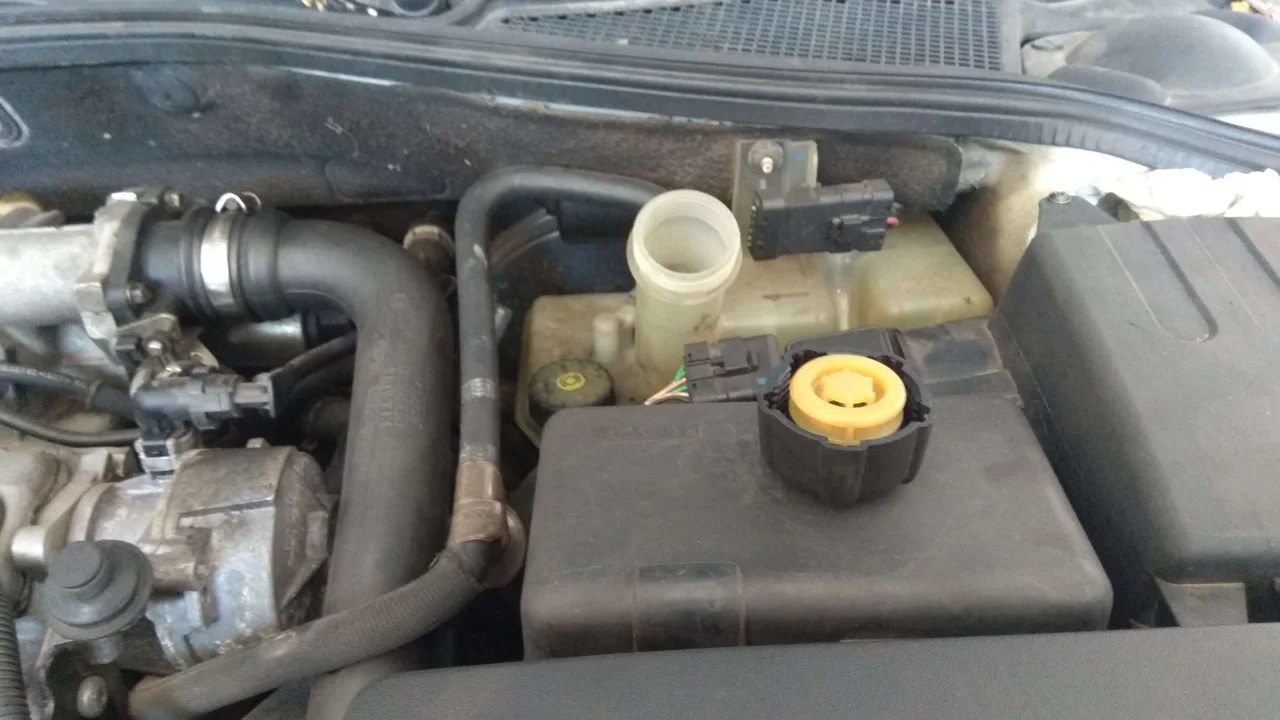

И не забываем перед снятием водяного насоса открыть крышку расширительного бачка, чтобы при сливании жидкости в системе охлаждения не образовался вакуум.

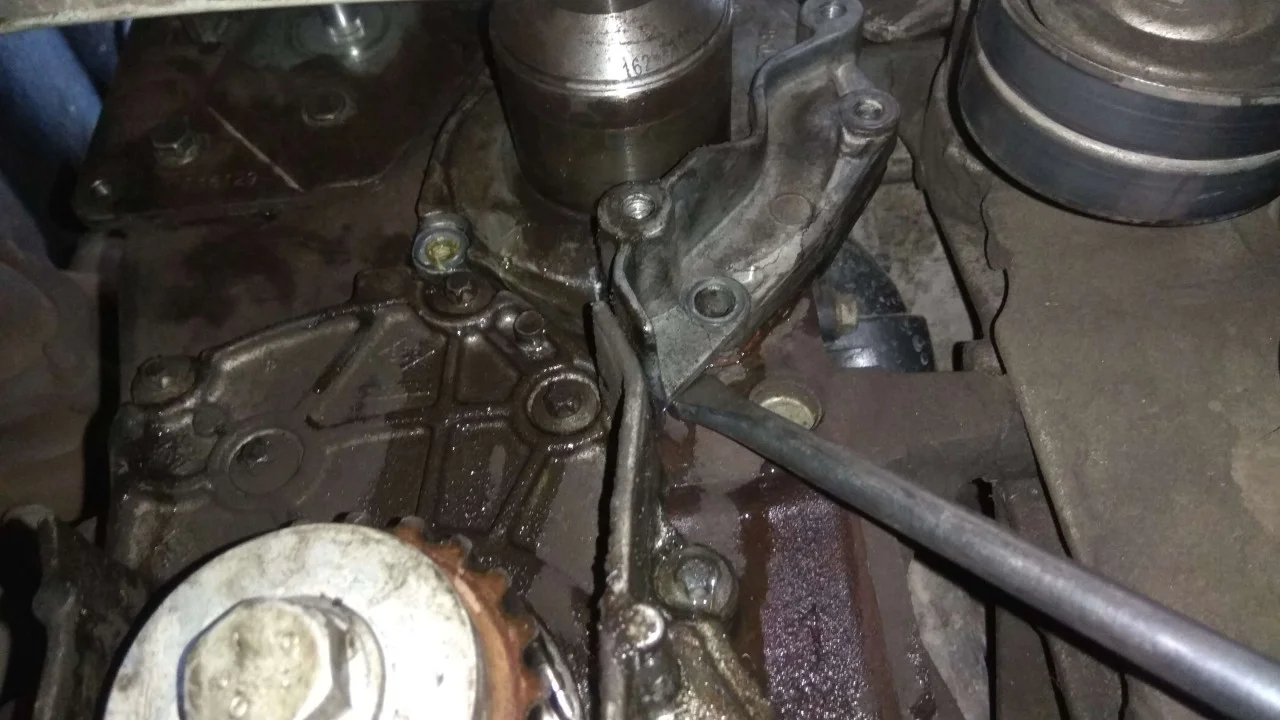

Открутив все крепежные болты, аккуратно поддеваем отверткой водяной насос, отрывая его от двигателя.

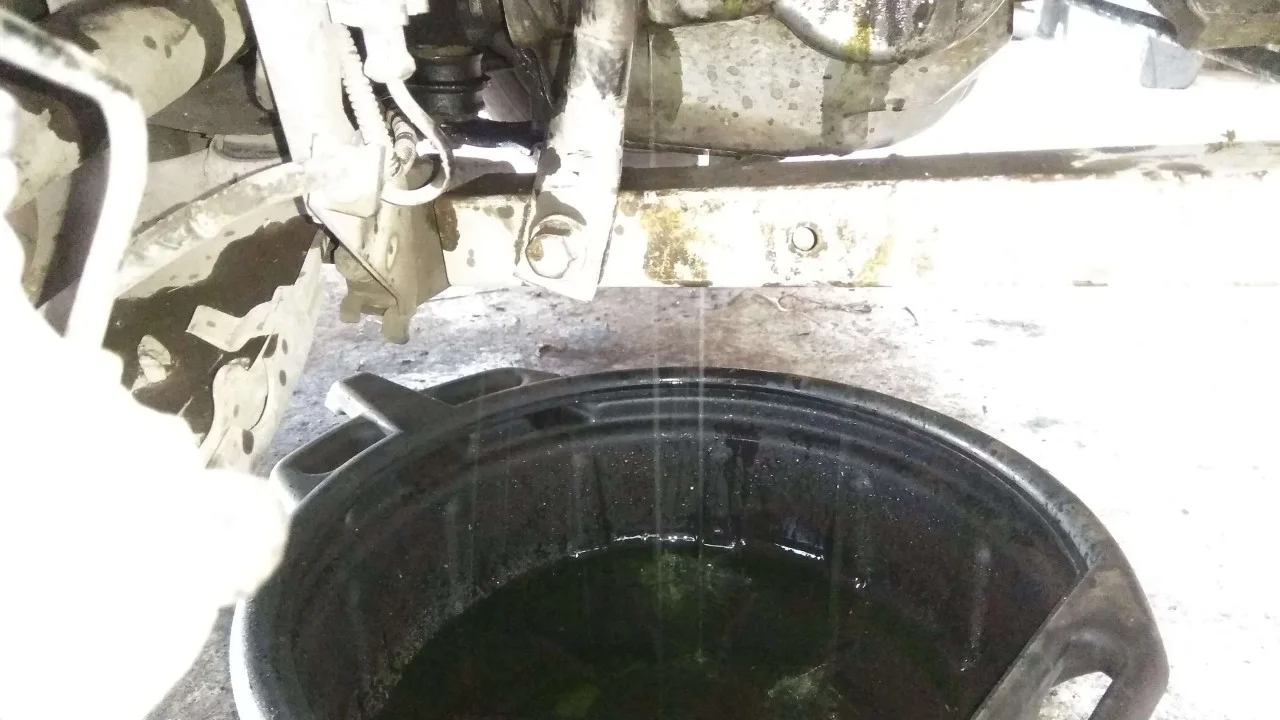

Предварительно подставив снизу емкость для охлаждающей жидкости. Снимаем помпу и ловим охлаждающую жидкость.

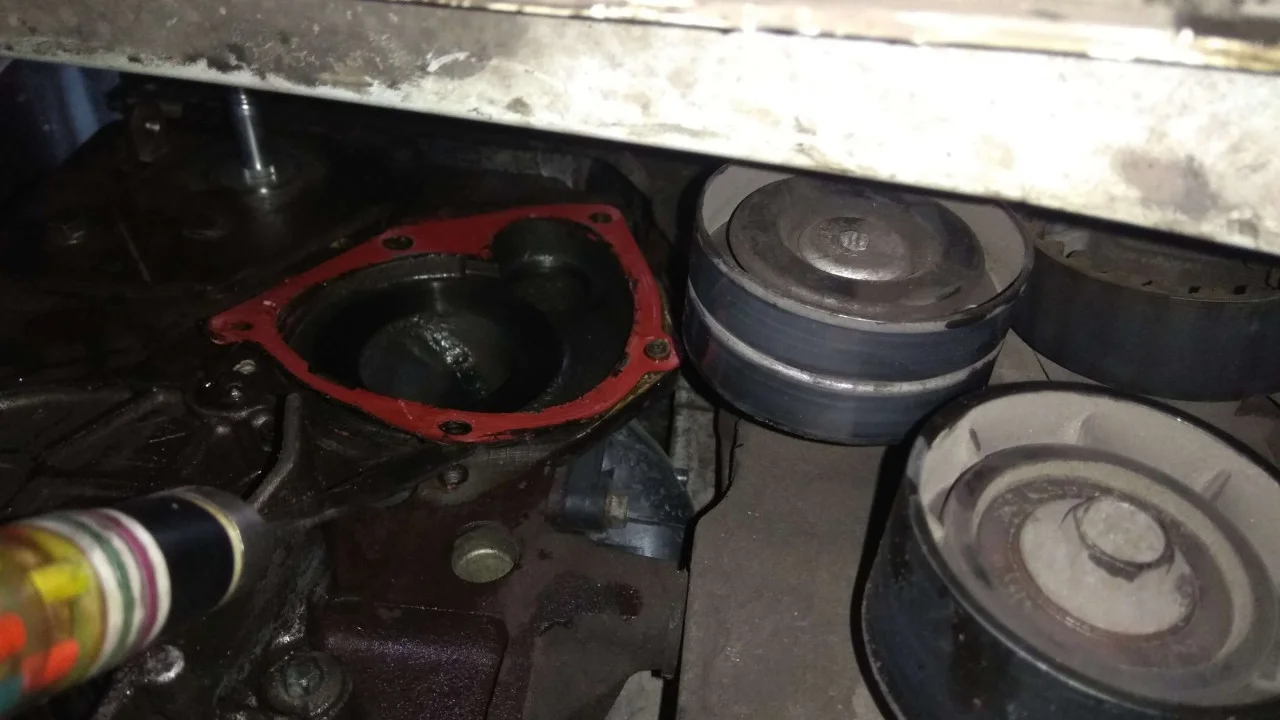

Так же сразу убираем старую прокладку помпы и очищаем посадочное место на двигателе от старого герметика.

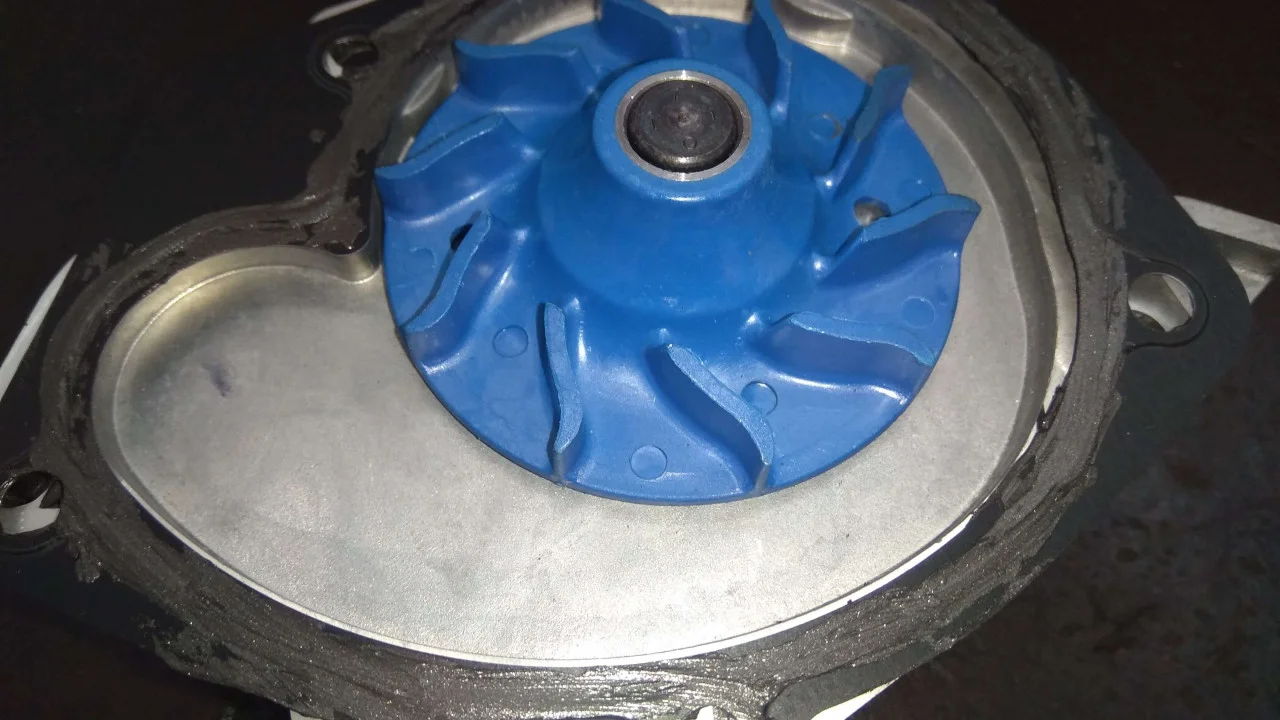

Осматриваем и сравниваем водяные насосы. Мы устанавливали н данный двигатель помпу фирмы SKF.

Для уверенности, промазываем прокладку помпы, небольшим слоем герметика с двух сторон.

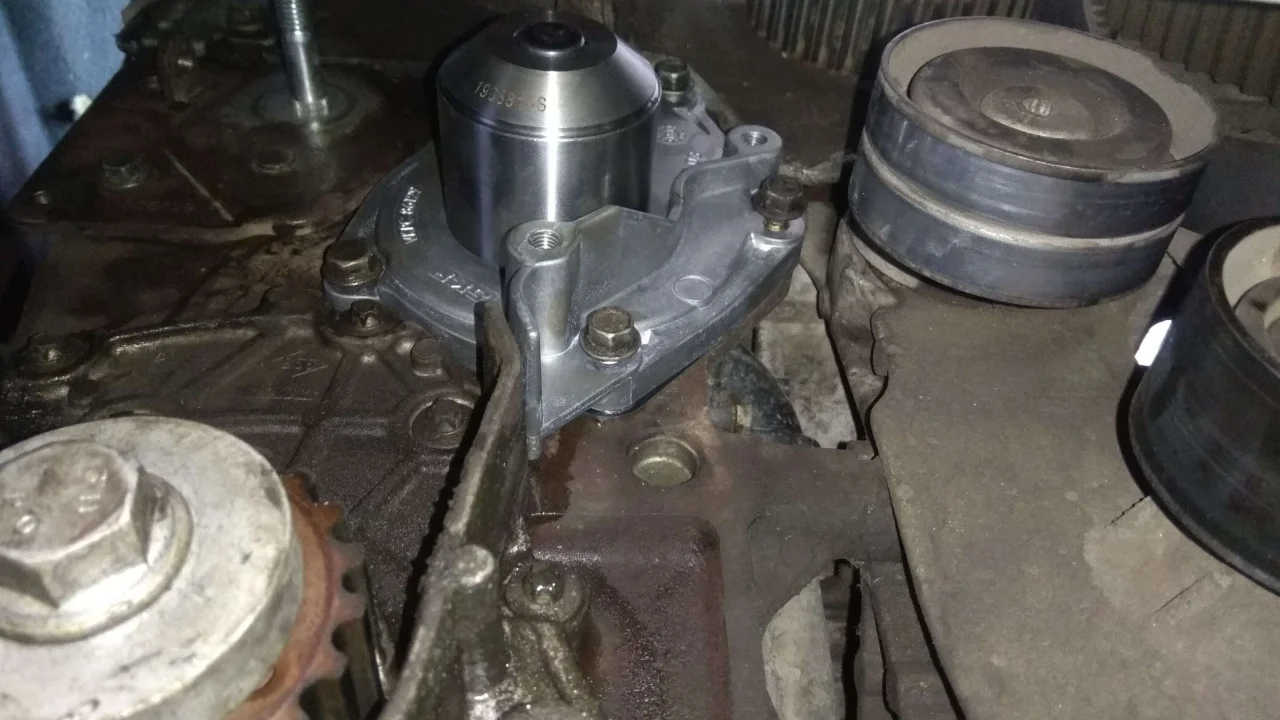

И устанавливаем на место водяной насос, прикручивая обратно все крепежные болты.foto 32: После установки помпы приступаем к установке ремня ГРМ. Одеваем сперва ремень на метки распредвала и ТНВД.foto 33: После одеваем ремень на звезду коленвала.foto 34: Прикручиваем на место натяжной ролик ремня ГРМ. С помощью отвертки натягиваем ремень до необходимого уровня натяжки. Проворачиваем двигатель, делая его полный оборот и снова проверяем натяжку ремня и метки ГРМ.

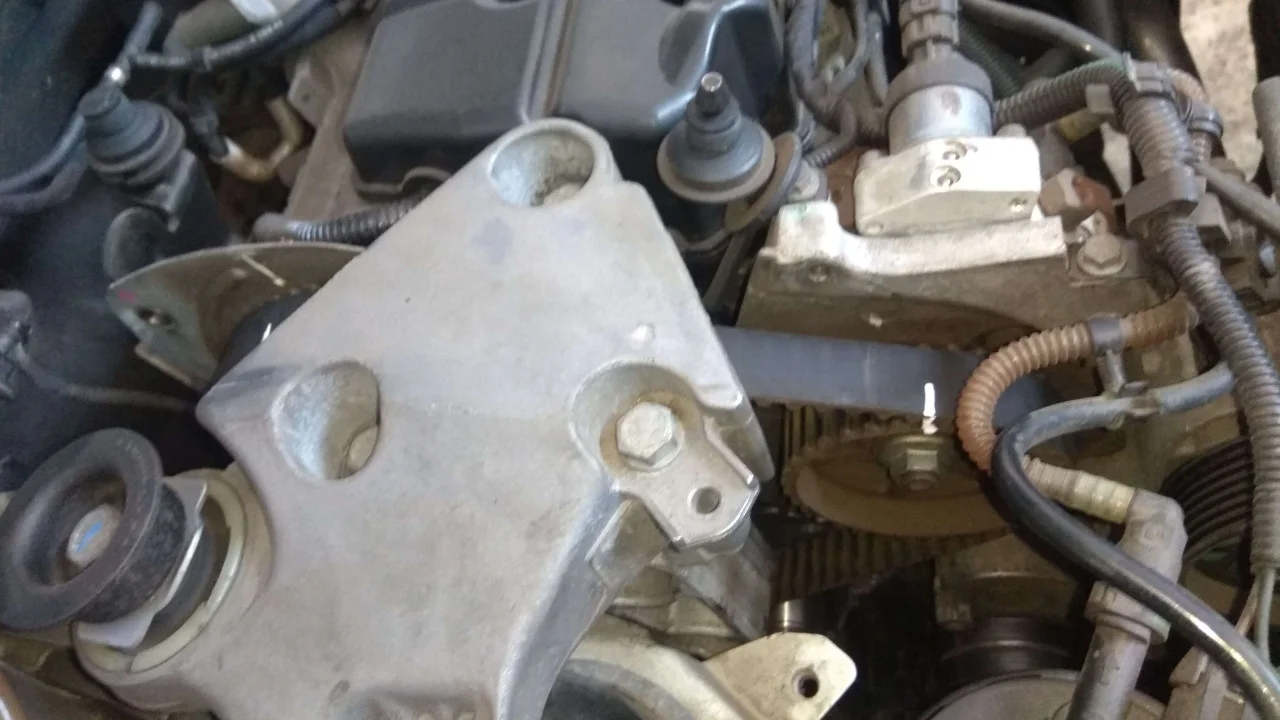

После установки помпы приступаем к установке ремня ГРМ. Одеваем сперва ремень на метки распредвала и ТНВД.

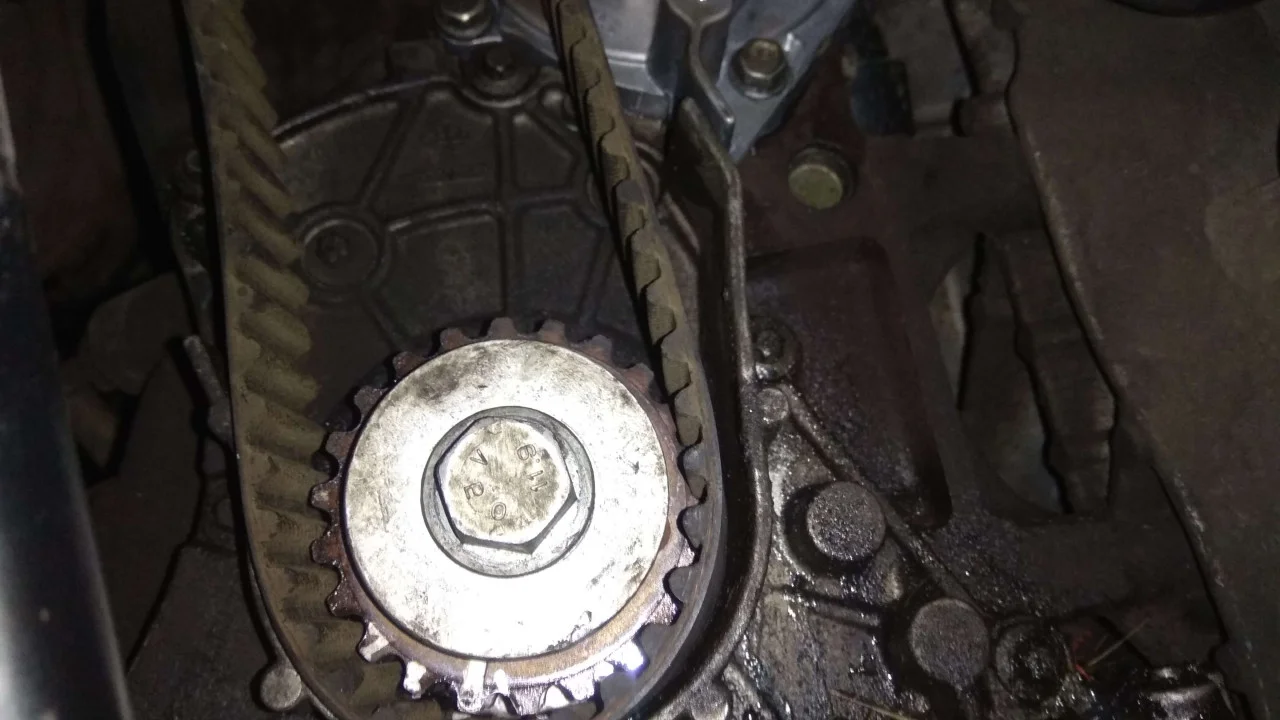

После одеваем ремень на звезду коленвала.

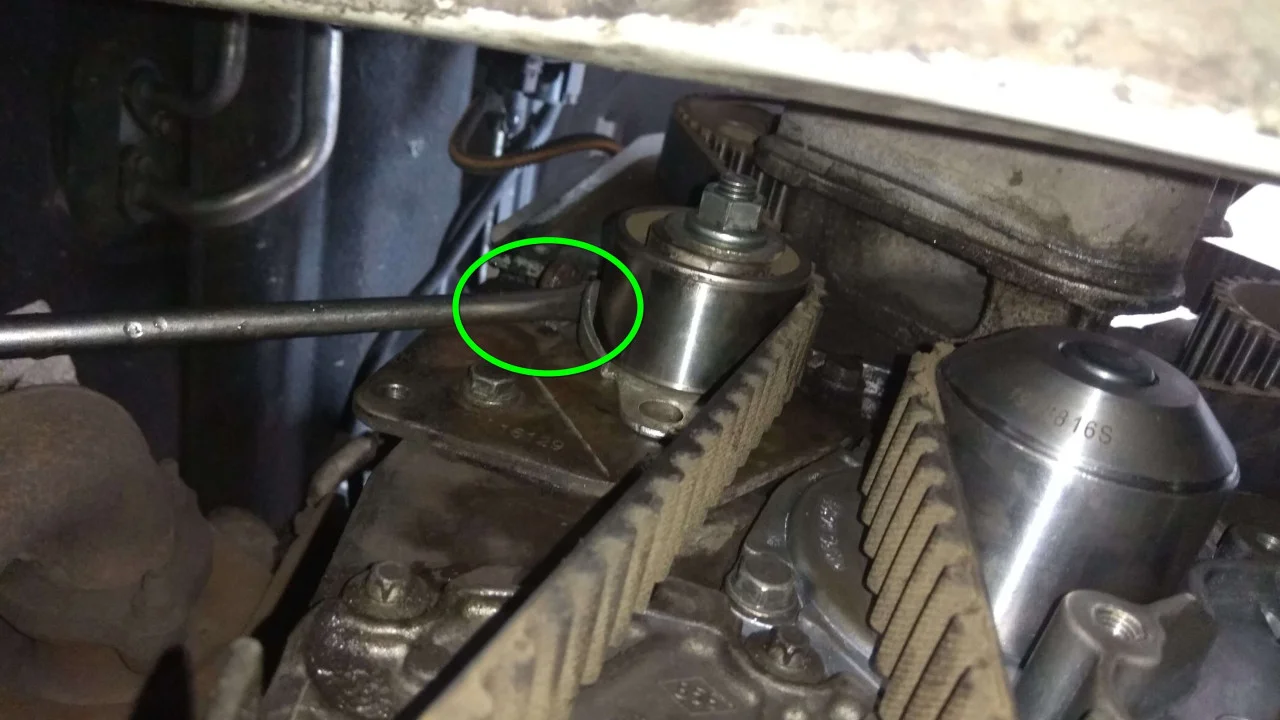

Прикручиваем на место натяжной ролик ремня ГРМ. С помощью отвертки натягиваем ремень до необходимого уровня натяжки. Проворачиваем двигатель, делая его полный оборот и снова проверяем натяжку ремня и метки ГРМ.

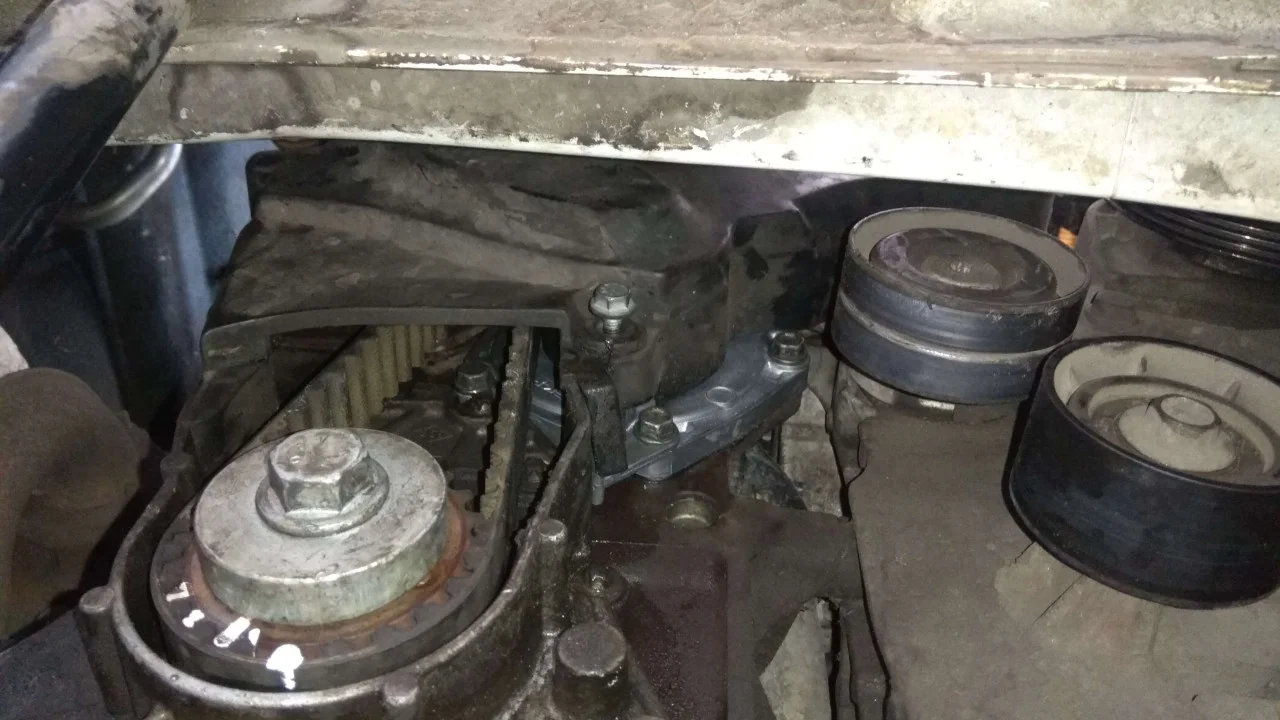

И приступаем к обратной сборке снятых ранее деталей. Устанавливаем на место защитный кожух ГРМ.

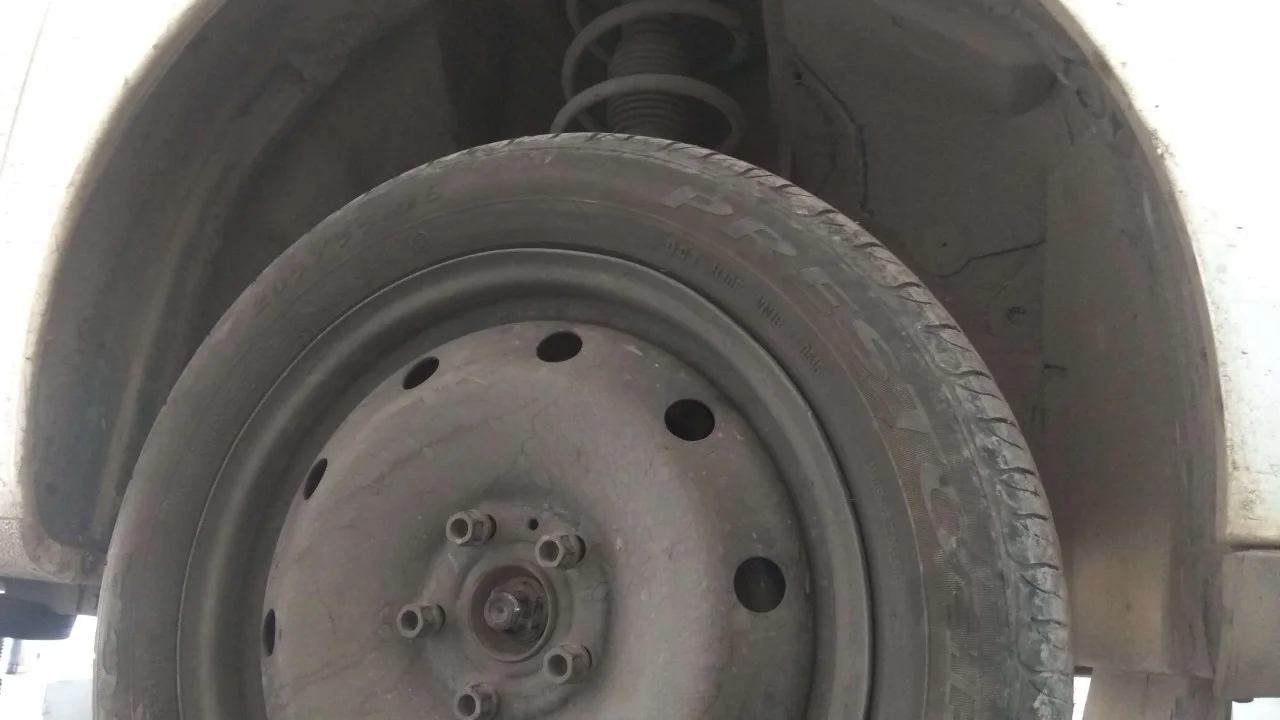

Устанавливаем шкив коленвала, приводной ремень, защиту, подкрылок и колесо.

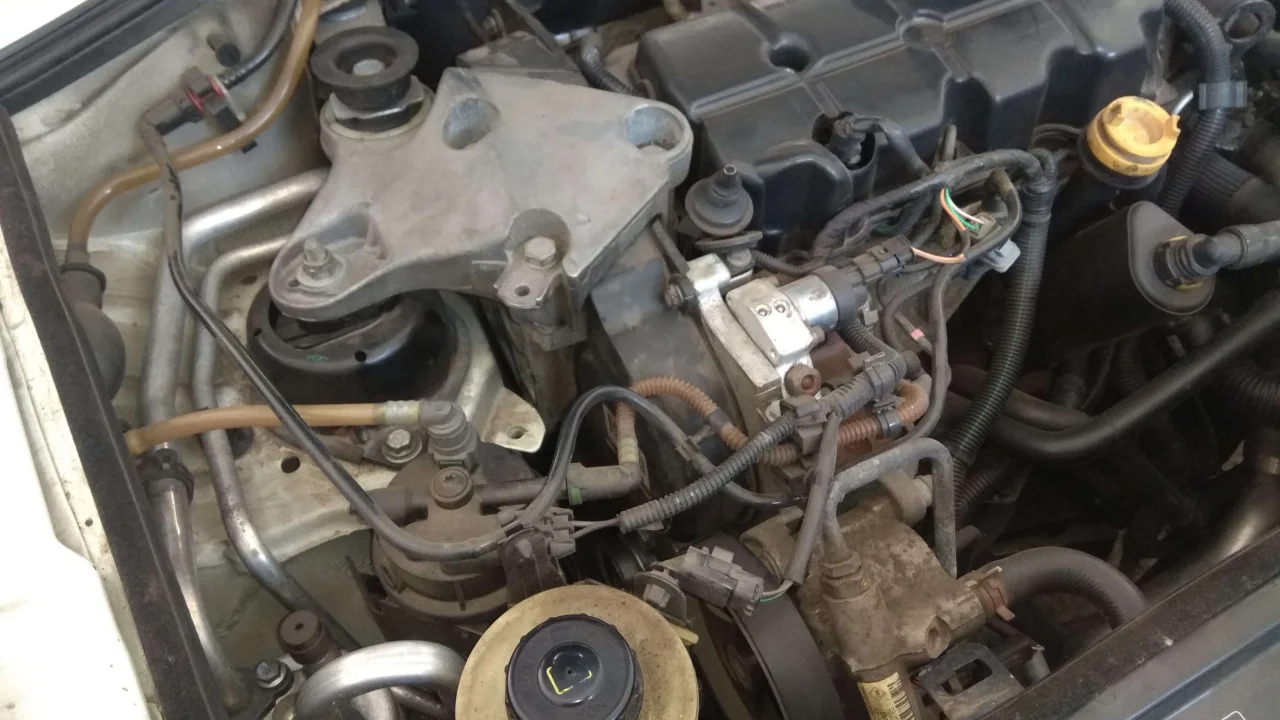

Собираем сверху всё снятое ранее. По окончанию сборки заливаем охлаждающую жидкость в расширительный бачок системы охлаждения.
