Замена патрубка-тройника системы охлаждения Skoda Octavia Tour

11 июня 2014

•

20K

В процессе эксплуатации автомобиля, начала уходить жидкость из системы охлаждения. Методом исследования была выявлена причина — потек тройник, который находится справа, если смотреть на мотор. Возле воздушного фильтра. В данном фото отчёте подробно показано как своими руками произвести замену патрубка-тройника системы охлаждения Skoda Octavia Tour. Сама по себе процедура замены достаточно проста. Занимает около часа с «перекурами».

Необходимый инструмент для замены:

Плоская отвёртка;
Ключ-трещётка с удлинителем и головкой на 10;
Плоскогубцы;
Ёмкость для слива охлаждающей жидкости;
Домкрат;

Не затягиваем сильно гайки на тройнике, так как переусердствование разрушит ваш новый патрубок.

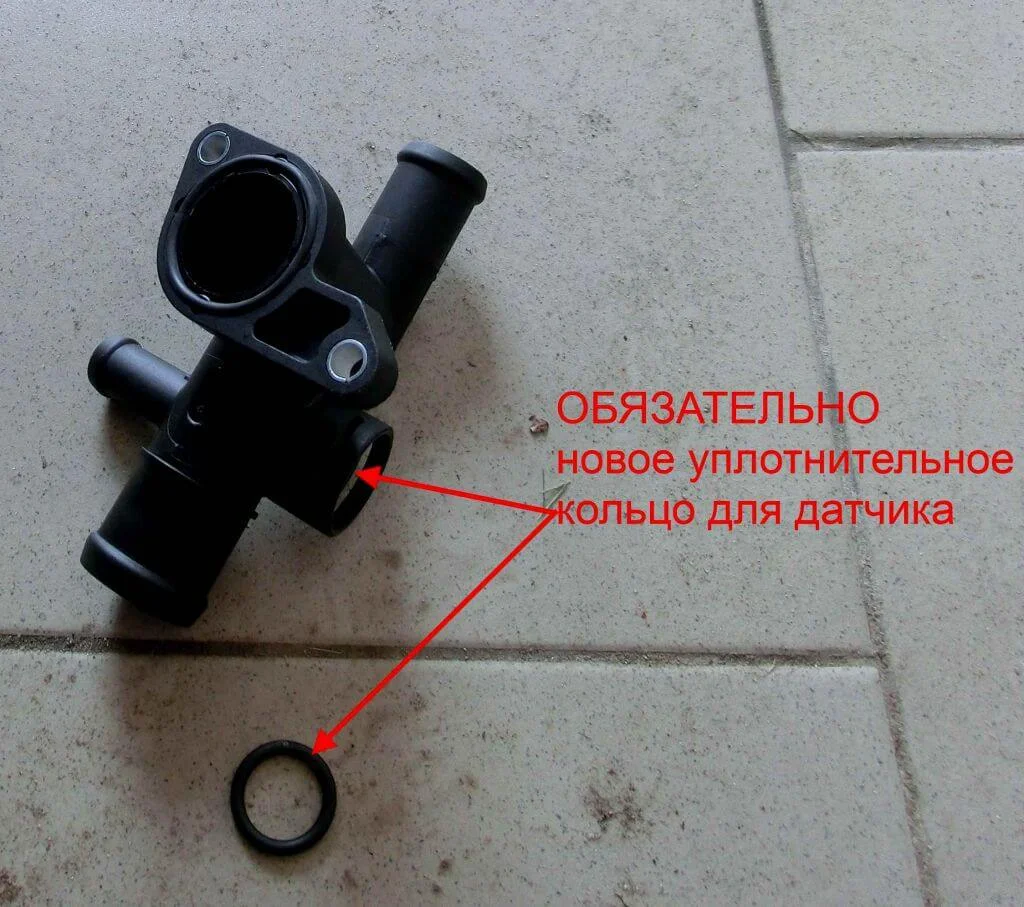

Патрубок-тройник системы охлаждения.

Необходимые и достаточные инструменты для процесса:

Как открутить и снять воздушный фильтр — описывать не будем — очень простая операция — главное в которой — не уронить открученные болты (2 штуки) в низ моторного отсека.

Вытащив воздушный фильтр получаем свободный доступ к двум болтам патрубка «на 10». Но не спешим откручивать!

В процессе замены все зажимы трубок снимал плоскогубцами.

Сам процесс замены:

Поддомкратил максимально левое колесо (жидкость в системе сместилась вправо);
Откачал из расширительного бачка всю охлаждающую жидкость;
Отсоединил тонкую трубку из которого вышло немного жидкости — я подставил емкость — она стекла туда.

Вытащил стопорное кольцо датчика из патрубка и вытащил датчик — тоже потекло немного жидкости. Почти всю «словил».

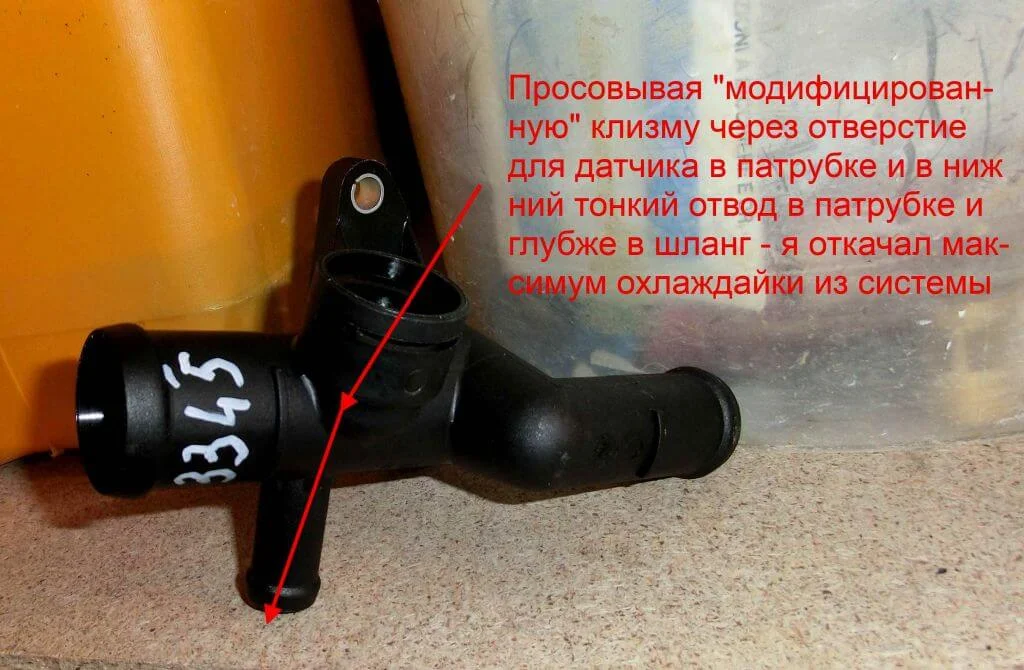

Затем через отверстие датчика отсосал всю жидкость клизмой, максимально погружая клизму в отверстие по стрелке на фото.

Вот сколько жидкости удалось слить из системы.

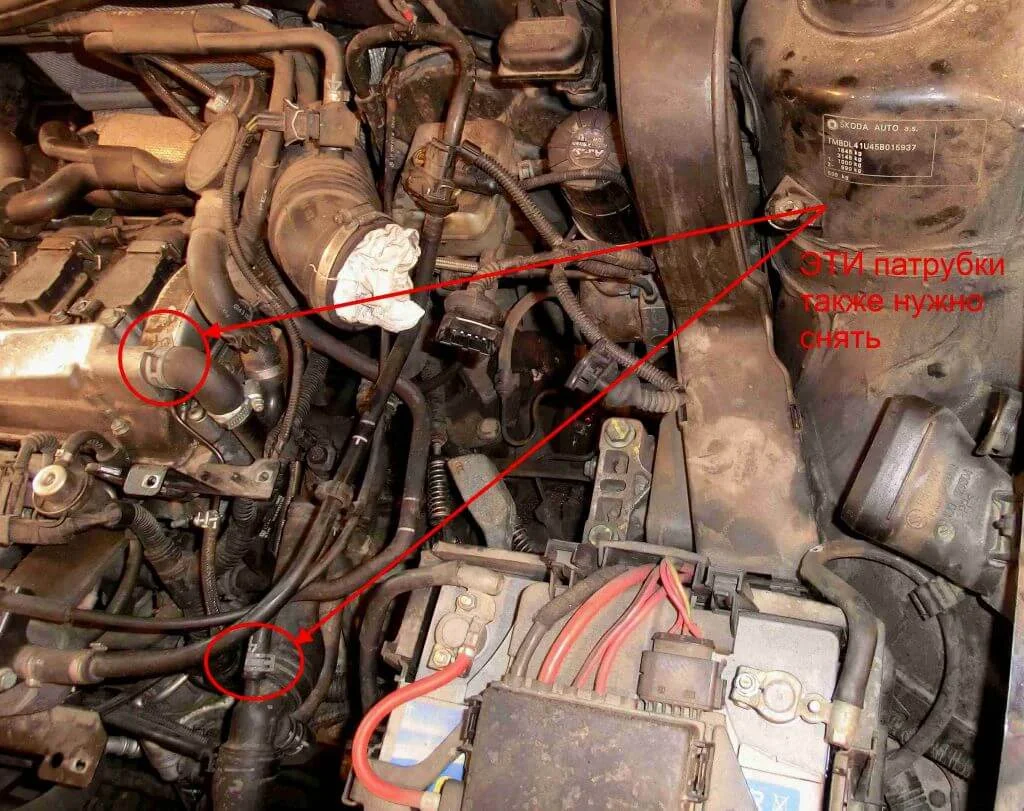

Открутил и снял текущий патрубок. Что-бы его снять, пришлось снять трубку вентиляции картерных газов с клапанной крышки.

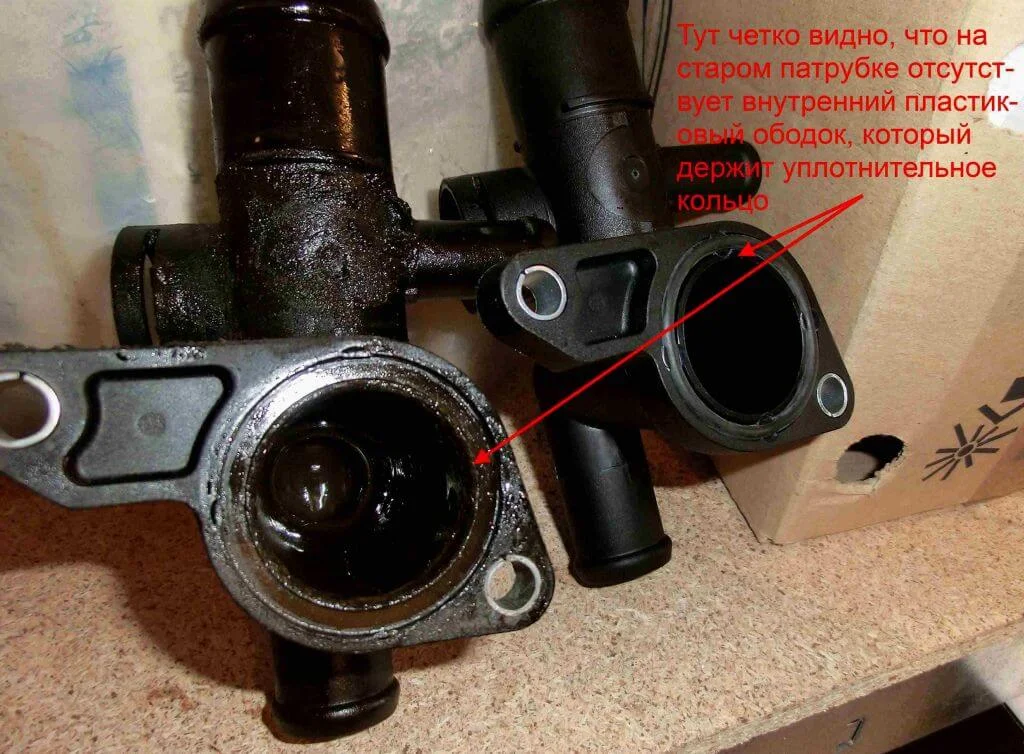

Сравнил старый и новый патрубок — старый был с отломанной (и исчезнувшей в недрах мотора) пластиковой окантовки уплотнительного кольца… если-бы не этот нюанс — скорее всего можно просто заменить уплотнительное кольцо — старый патрубок можно использовать.

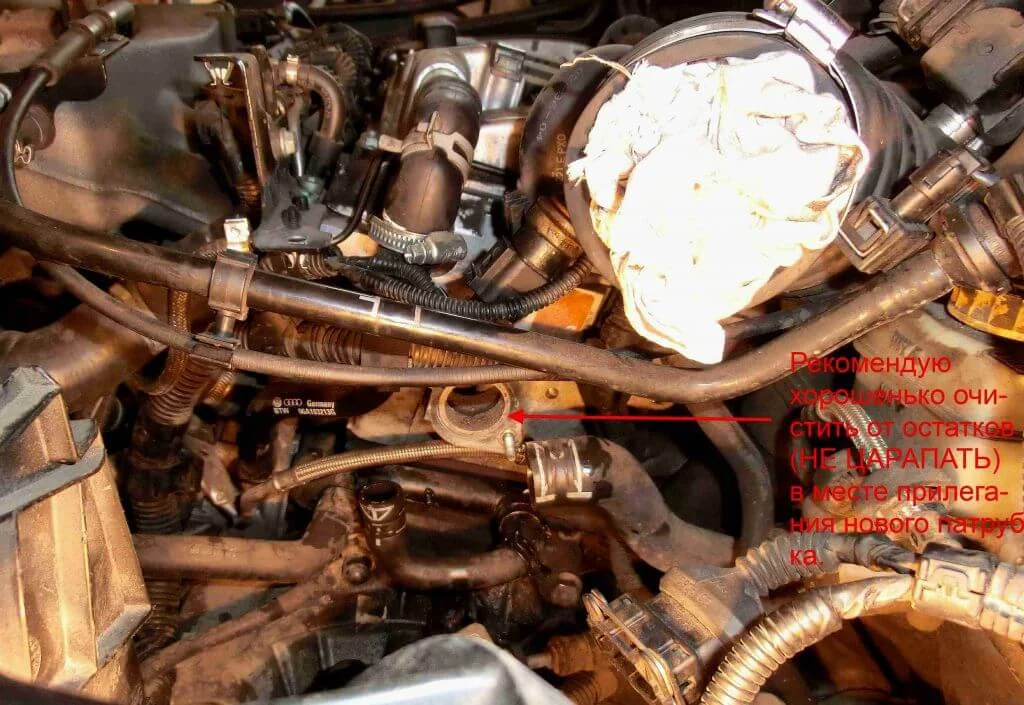

Почистил бензином (ВНИМАНИЕ — не царапать — чистим/трем тряпкой) и обезжирил место подсоединения патрубка.

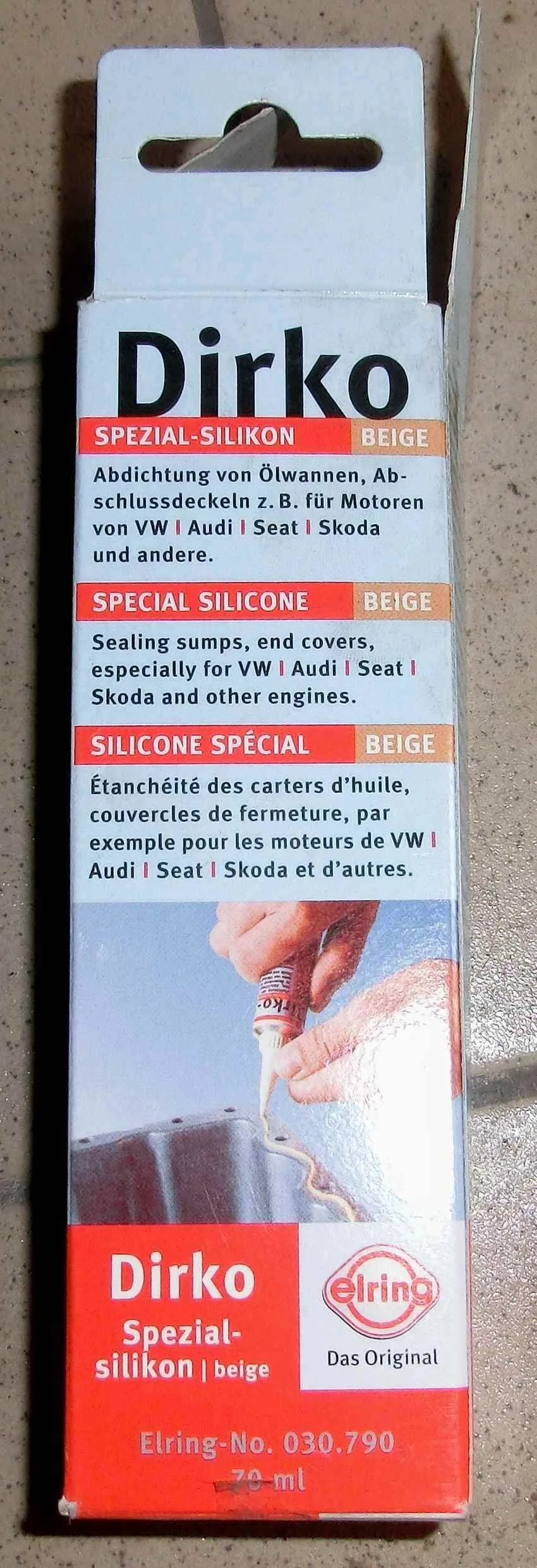

Смазал тонким слоем специального герметика (см фото) уплотнительное кольцо (так на всякий случай) и установил новый патрубок на свое место — НО — пока не прижимал к головке блока цилиндров — а одел все трубки на новый патрубок-тройник. После — прикрутил патрубок гайками. ВНИМАНИЕ — ОЧЕНЬ ВАЖНО — не затягиваем сильно гайки. Момент закручивания гаек я выбрал таким примерно, как был закручен старый патрубок — я потренировался на старом в момент откручивания, и примерно вычислил силу затягивания. Переусердствование — разрушит ваш новый патрубок.
