Замена фары и задних ламп на Фиесте
Замена ламп задних фонарей Форд Фиеста 2013-го года с конструкцией фар для американского сегмента рассматривается в этом фотоотчете. В частности, замена лампы стопа, поворота и заднего хода на правой задней фаре. Для автомобилей России и странах СНГ она будет отличаться. Для замены фар «американского сегмента» понадобится отвертка Торк с фигурной битой Т25 и пластиковая лопаточка, которая применяется при снятии обшивки двери.
Маркировка задних ламп Фиеста:
лампа стоп-сигнала # 3157K;
лампа поворотника # 3757NAK (или 3157A);
лампа заднего хода # 921 (or W16W).
Как поменять задние лампы на Фиесте
Фото демонстрируют замену ламп на Фиесте хэтчбек, но на седане лампы меняются сходным образом. Поскольку для замены ламп понадобится снять корпус фары, можно получить представление как происходит замена задней фары Форд Фиеста.
Снятие задней фары Фиеста
Чтобы снять фару, понадобится выкрутить пару винтов крепления звездочкой Т25 и снять фару с фиксаторов. Если с последним возникли проблемы, можно прибегнуть к помощи пластиковой лопаточки (чтобы не поцарапать покраску), которой снимается обшивка двери. После снятия фары открывается доступ к ее обратной стороне и лампам.
Замена лампы стопа Фиеста
Лампа стоп-сигнала находится посредине корпуса фары. Надо повернуть патрон лампы на четверть оборота против часовой стрелки и достать патрон с лампой из фары. Вытащить старую лампу с патрона и установить новую. Вставить патрон в фару и повернуть на четверть оборота по часовой.
Замена лампы поворота Фиеста
Лампа поворотника находится возле нижнего края внутренней части корпуса фары. Следует повернуть патрон на четверть оборота против часовой, вытащить патрон, поменять лампу и установить патрон в обратном порядке.
Замена лампы заднего хода Фиеста
Лампа заднего хода находится рядом с нижним внешним краем блока фары. Меняется также, как и предыдущие лампы.
Установка задней фары Фиеста
Следует вернуть фару на посадочное место так, чтобы штырьки на корпусе фары попали в черные резиновые фиксаторы на кузове. Затем закрутить два винта звездочкой Торкс Т25 и проверить работу ламп.
Задняя фара Ford Fiesta хэтчбек 2013-го года.

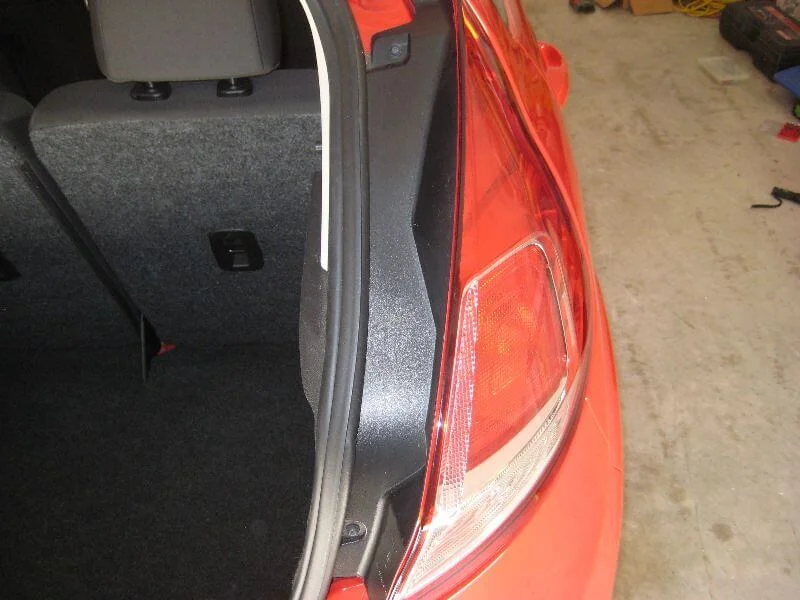

Открыть багажник.

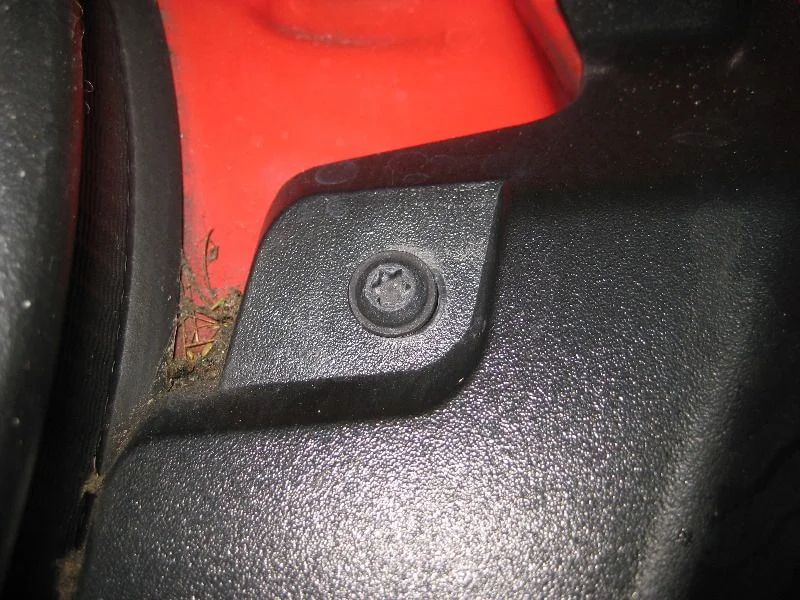

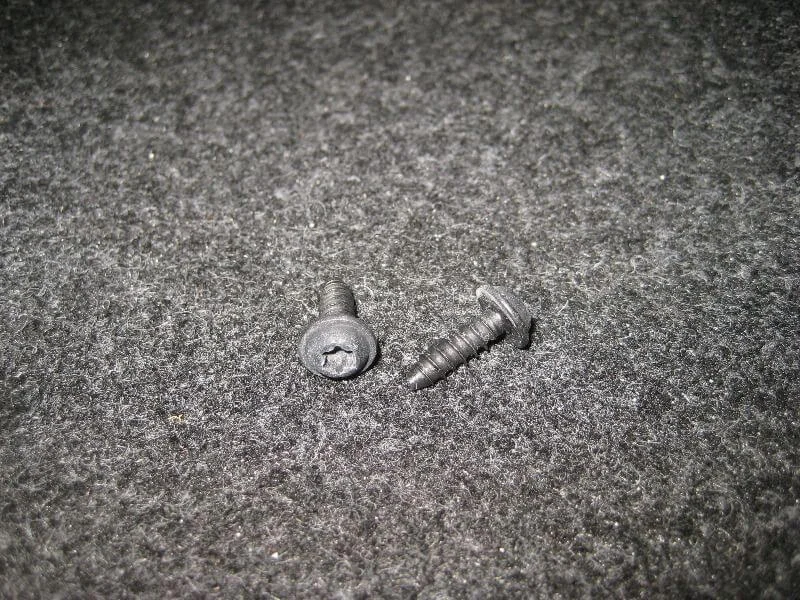

Фара крепится парой винтов под звездочку Торкс Т25

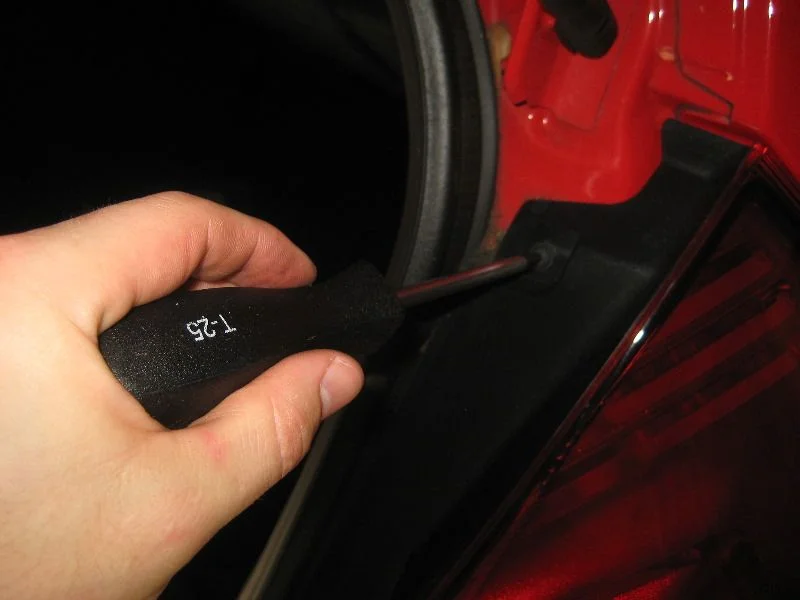

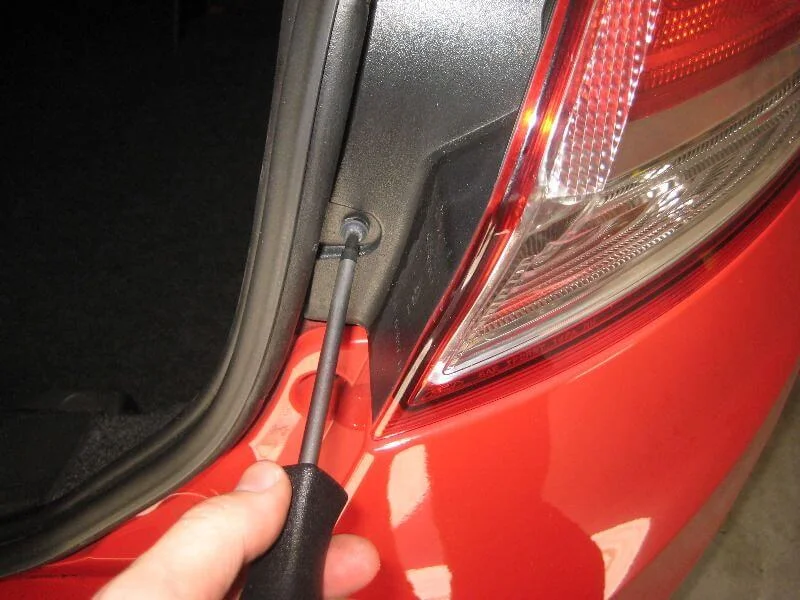

Выкрутить винты против часовой стрелки.

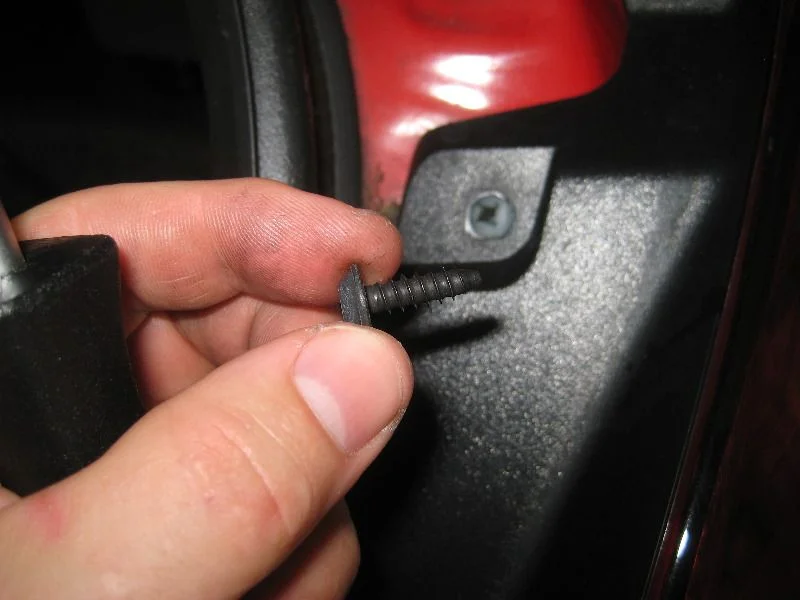

Вытащить один винт.
Затем второй.
Поддеть фару пластиковой лопаткой для снятия обшивки двери.

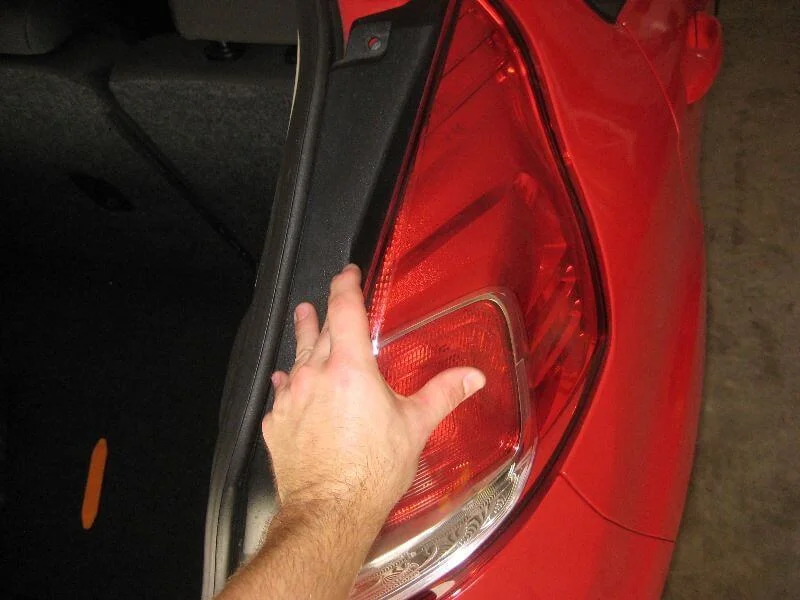

Потянуть фару на себя.

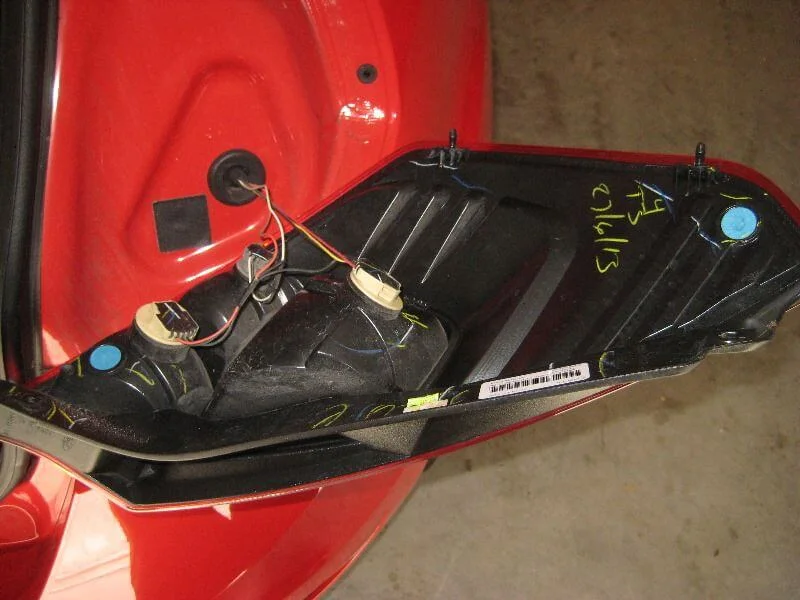

Фара с обратной стороны.

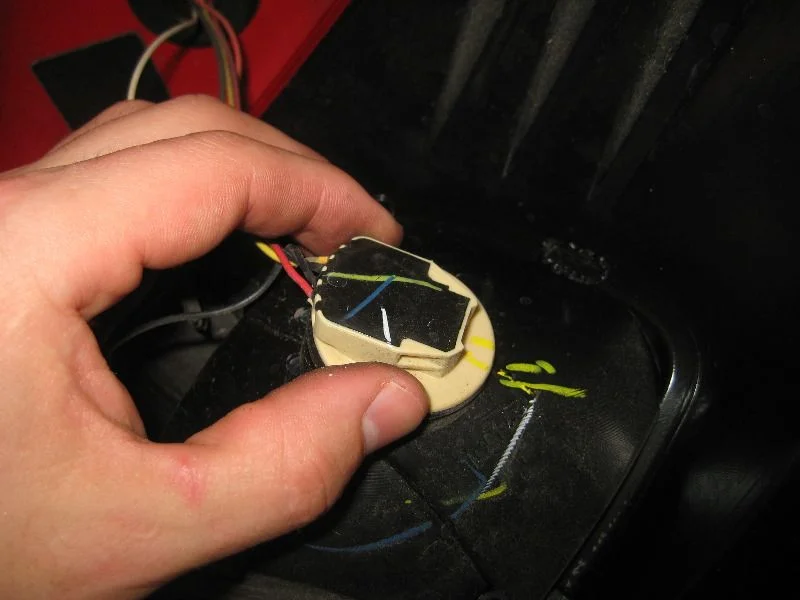

Повернуть патрон лампы стоп-сигнала на 1/4 оборота против часовой стрелки.
Извлечь патрон с фары.

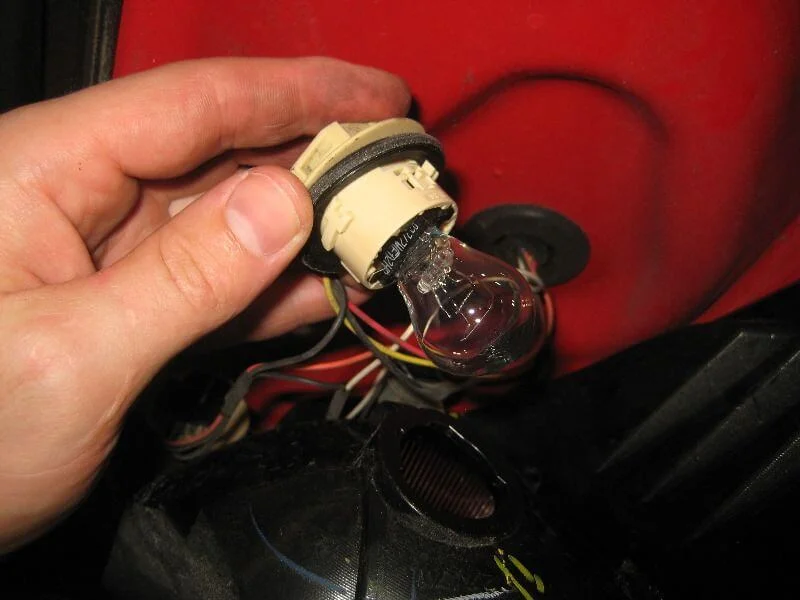

Вытащить старую лампу.

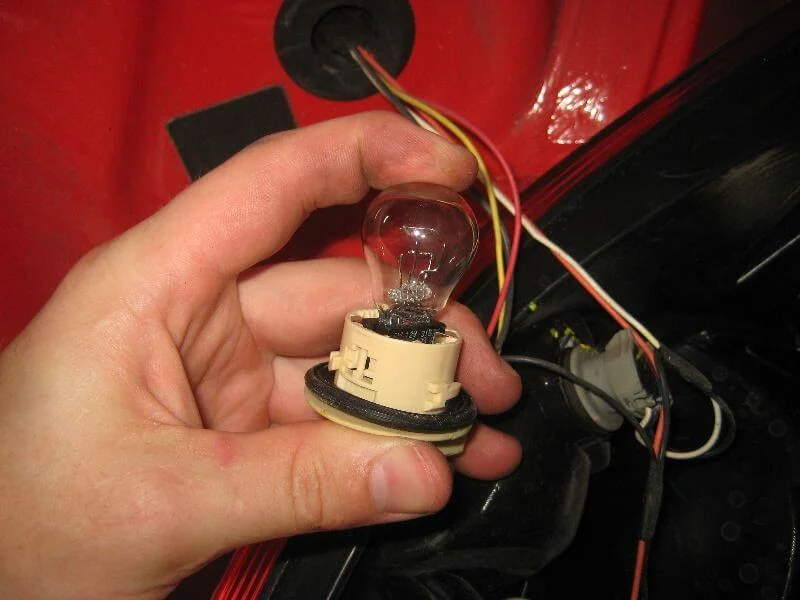

Установить новую.
Вставить патрон в фару.

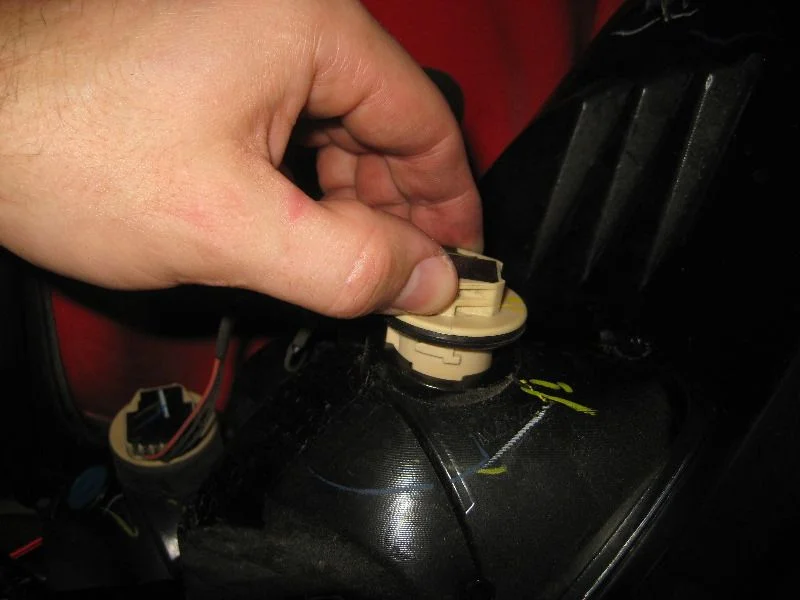

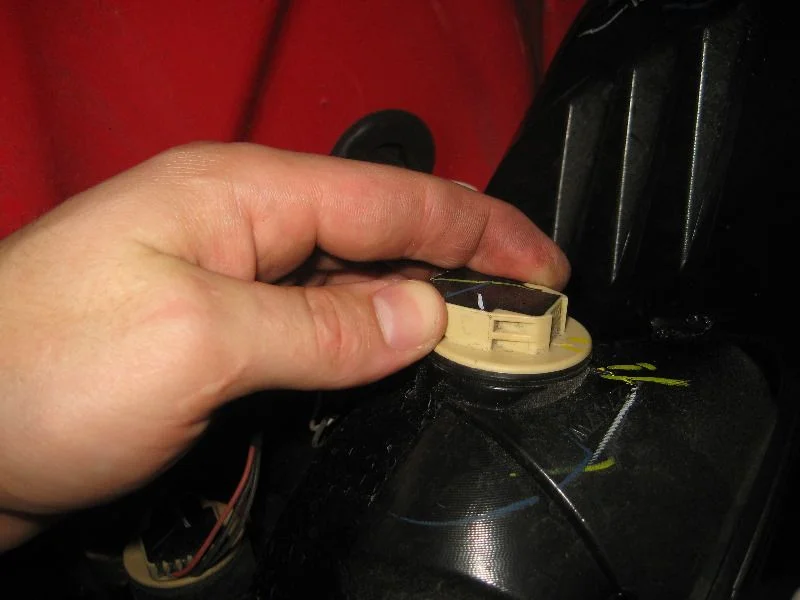

Повернуть патрон по часовой на 1/4 оборота.
Повернуть патрон лампы поворота на 1/4 против часовой, извлекая лампу с фары.

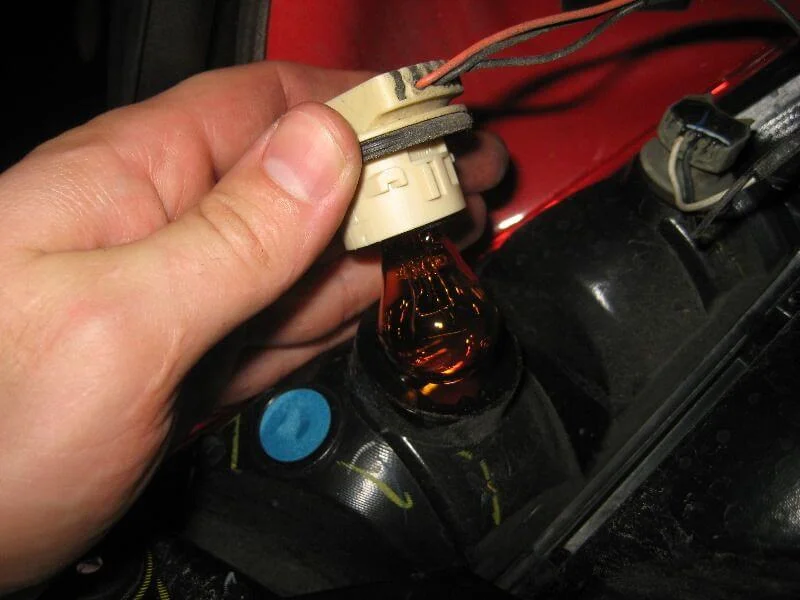

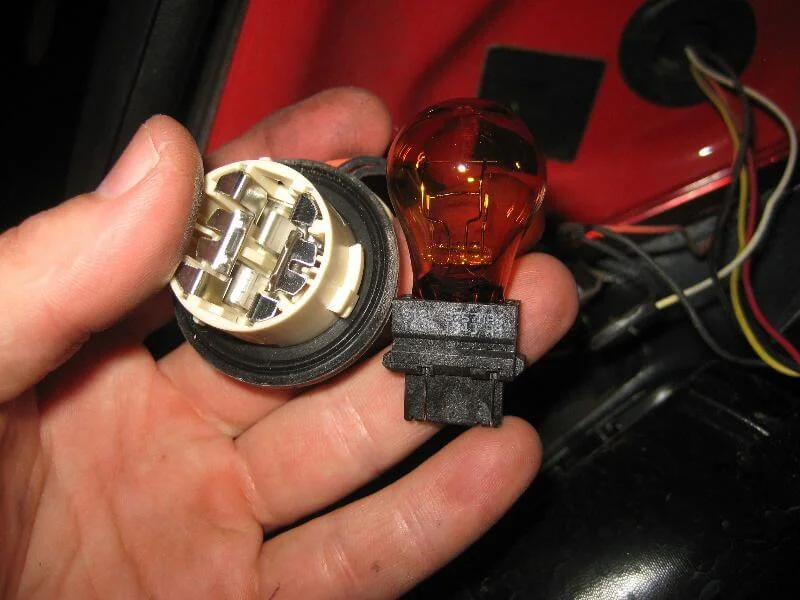

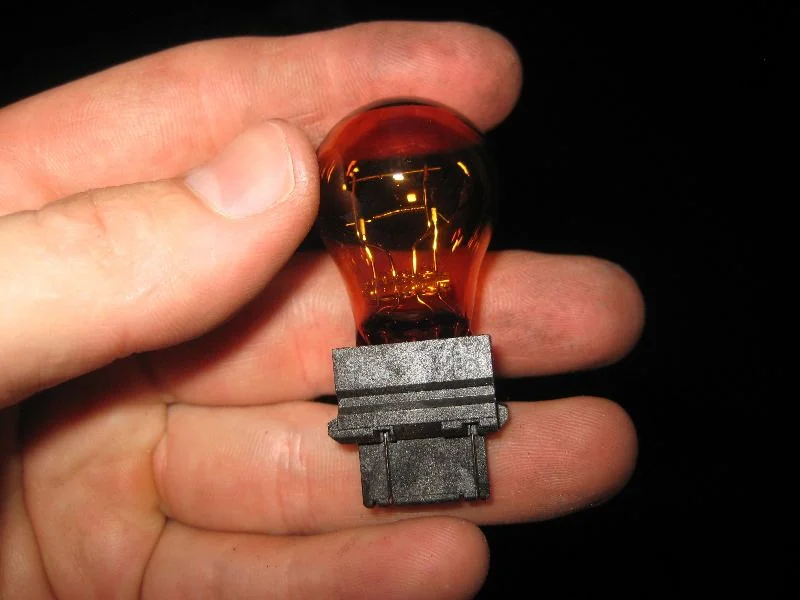

Вытащить лампу поворотника с патрона.
Вставить новую лампу в патрон.

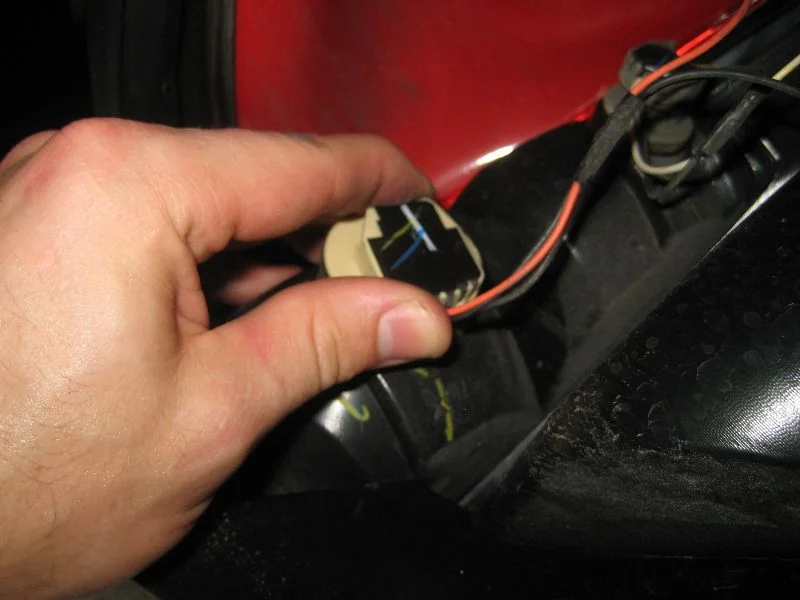

Установить патрон в фару, повернув на 1/4 по часовой.

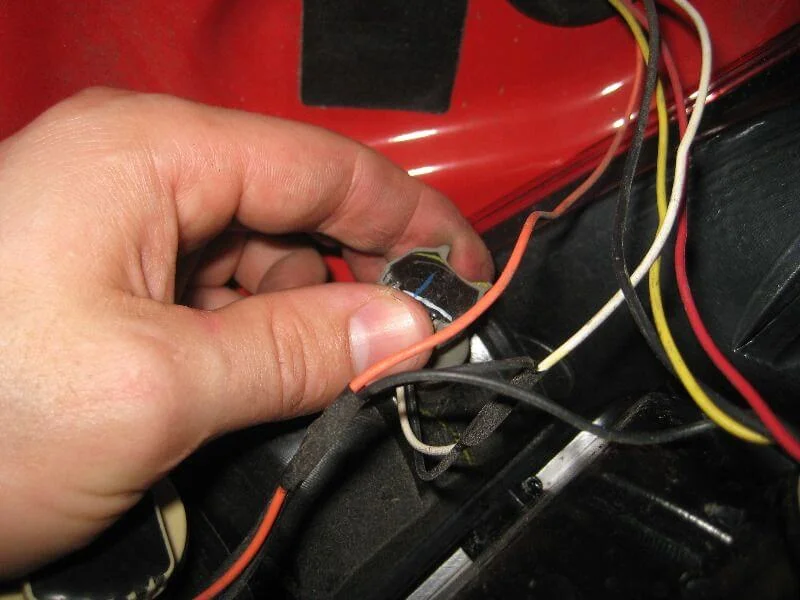

Повернуть патрон лампы заднего хода на 1/4 против часовой.
Вытащить патрон с фары.

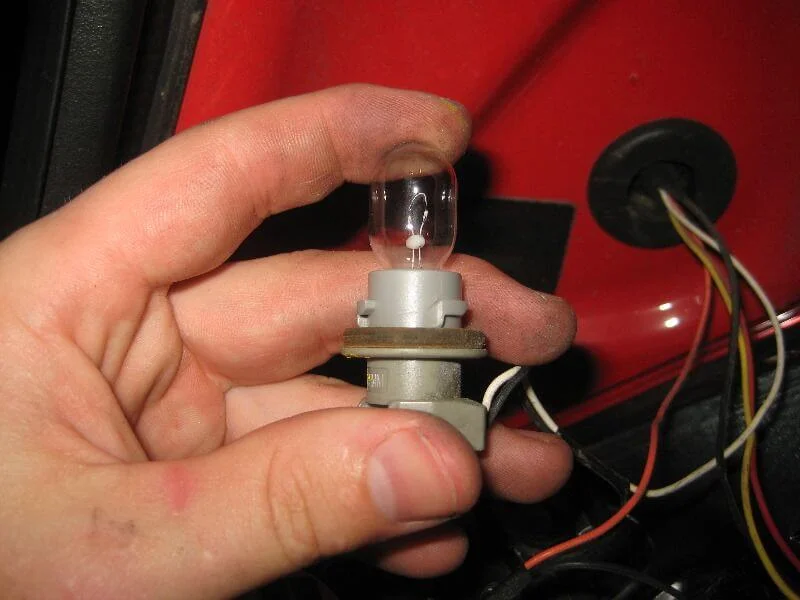

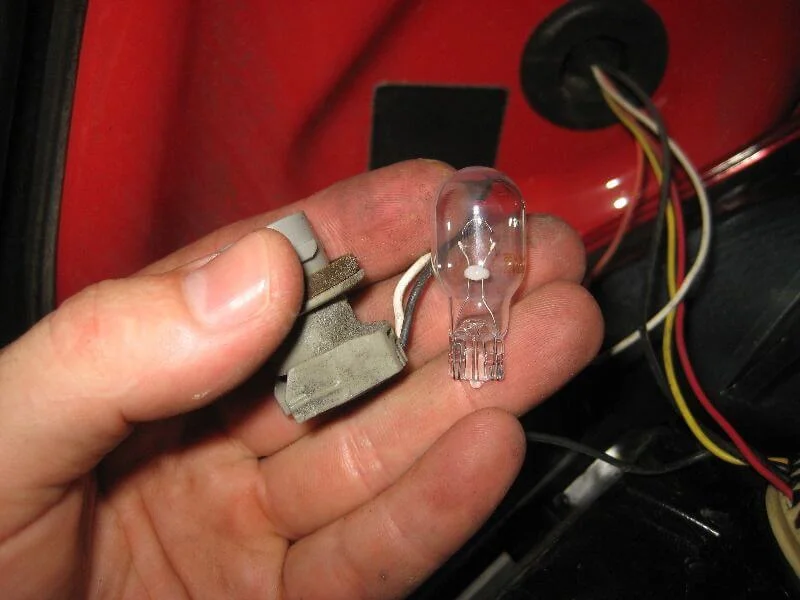

Извлечь старую лампу.

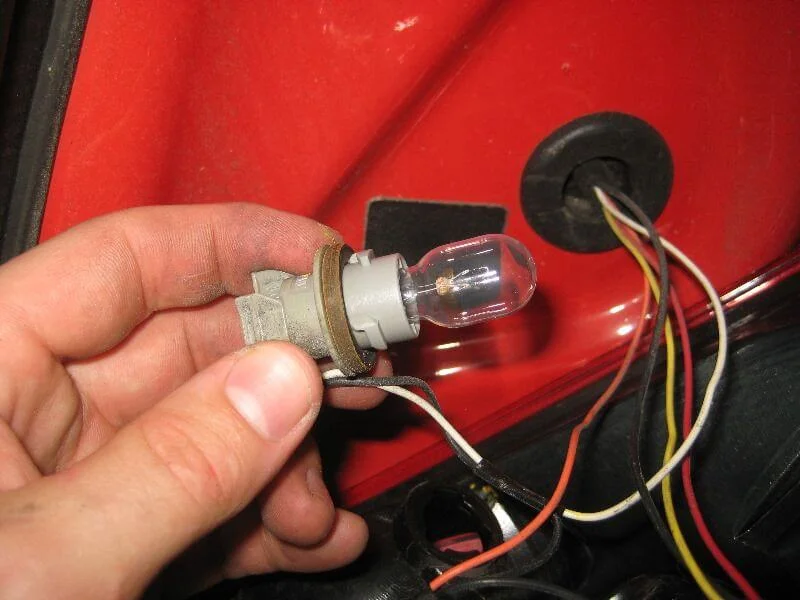

Установить новую.
Вставить патрон в фару, повернув на 1/4 по часовой.

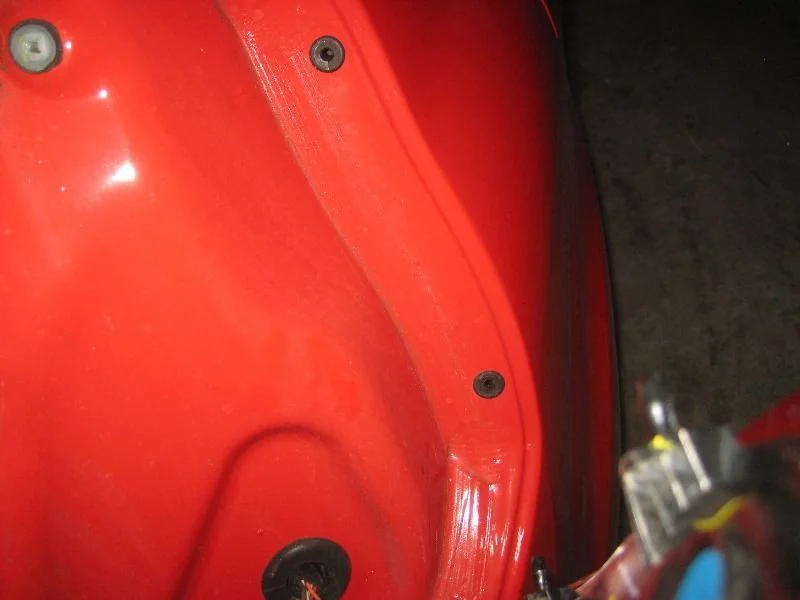

Фиксаторы фары на кузове.

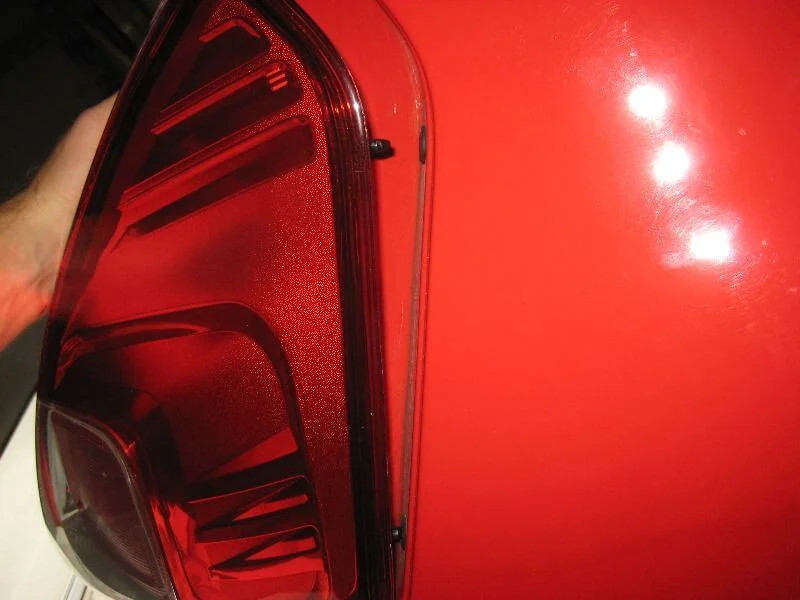

Установить фару таким образом, чтобы выступы на фаре попали в фиксаторы.
Закрепить фару.

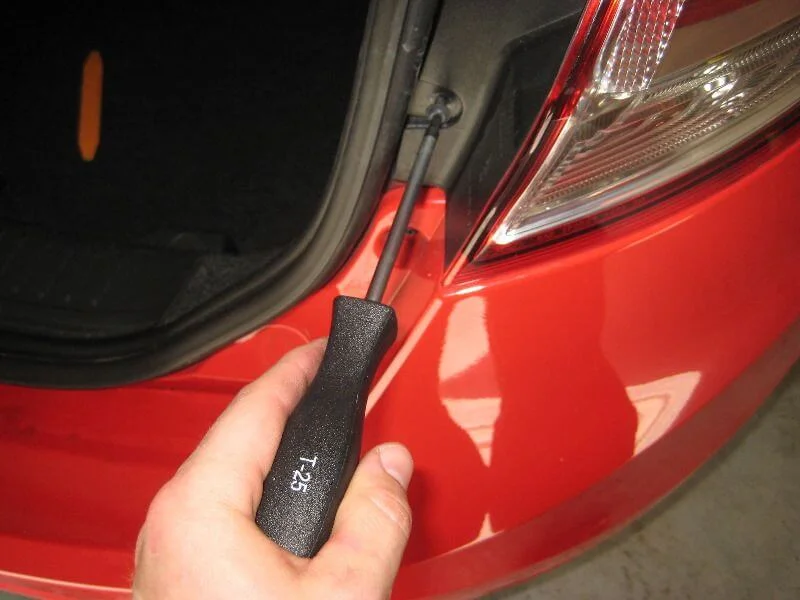

Закрутить винт крепления фары.
Затем второй.
Лампы заменены.

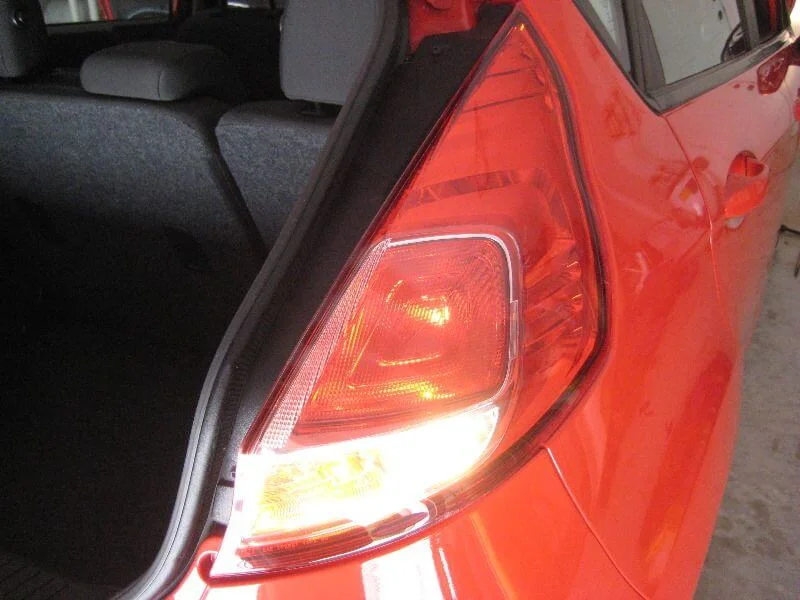

Проверка ламп.
