Замена задних ламп Тойота РАВ 4 2013 года
Данный фотоотчет покажет как происходит замена ламп в фонаре Toyota RAV4 2013 года (4 поколение). В частности, замена лампы стоп-сигнала, заднего поворотника, заднего хода, габарита. Поменять задние лампы своими руками вполне возможно, для этого понадобятся трещотка с головкой на 10, отвертка и новые лампочки:
- стоп-сигнала — лампа W21/5W;
- заднего поворота — лампа W21W;
- стояночных огней — лампа W5W;
- заднего хода — лампа W16W.
Как поменять задние лампы в Тойота РАВ 4
Задние лампы находятся в блок-фаре, которая разделена крышкой багажника. Фару понадобится снять, сделать это не так уж сложно. Сначала надо открыть багажник и перейти к той стороне, где сгорела лампа. Затем открутить пару болтов на 10 и потянуть угол корпуса фонаря на себя. Он еще крепится на пистоне, поэтому надо воспользоваться отверткой, обернутой тряпкой, или монтажной пластиковой лопаткой (для снятия дверных панелей).
Сняв фонарь, его можно перевернуть, получая доступ к замене ламп. После замены нужно выстроить блок-фару ровно, чтобы аккуратно защелкнулись пластиковые фиксаторы. Затем закрутить болты на 10, не слишком усердствуя.
Чтобы добраться до ламп, установленных в отдельном блоке на крышке багажника, понадобится поддеть отверткой панель доступа и убрать ее в сторону. После замены ламп надо установить панель обратно.
Замена лампы стоп-сигнала Тойота РАВ 4
Лампа стопа находится в верхней части корпуса фары. Нужно повернуть лампу на четверть оборота против часовой стрелки и достать ее из фары. Затем просто вытащить старую лампу из патрона и установить новую. Далее нужно вставить ее в гнездо фары и повернуть по часовой, фиксируя.
Замена лампы заднего поворотника Тойота РАВ 4
Лампа сигнала поворота находится нижней части блока фары. Поворот патрона лампы против часовой стрелки на четверть оборота позволит извлечь ее из гнезда. Старую лампочку можно просто вытащить из патрона, также установить новую. Затем установить патрон с лампой в гнездо и повернуть по часовой стрелке.
Замена лампы стояночных огней Тойота РАВ 4
Лампа стояночного огня (парковки, дополнительного габарита) находится в отдельном блоке на крышке багажника с внешнего края. Для замены надо повернуть патрон против часовой стрелки на четверть оборота, извлечь патрон и заменить лампу. После чего установить патрон обратно и повернуть уже по часовой.
Замена лампы заднего хода Тойота РАВ 4
Лампа заднего хода находится в отдельном блоке на крышке багажника на внутреннем крае. Чтобы ее заменить, нужно проделать точно те же манипуляции, что и с остальными лампами.

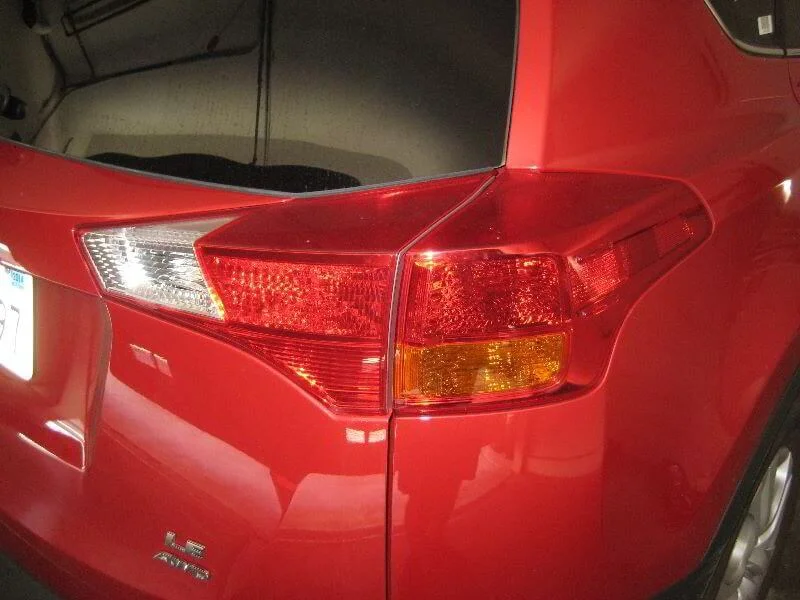

Фонарь Тойота РАВ 4 (4-го поколения 2013 года). Разделен на две части крышкой багажника. В самой блок-фаре находятся лампы стоп-сигнала и поворотника.
Открыть багажник.

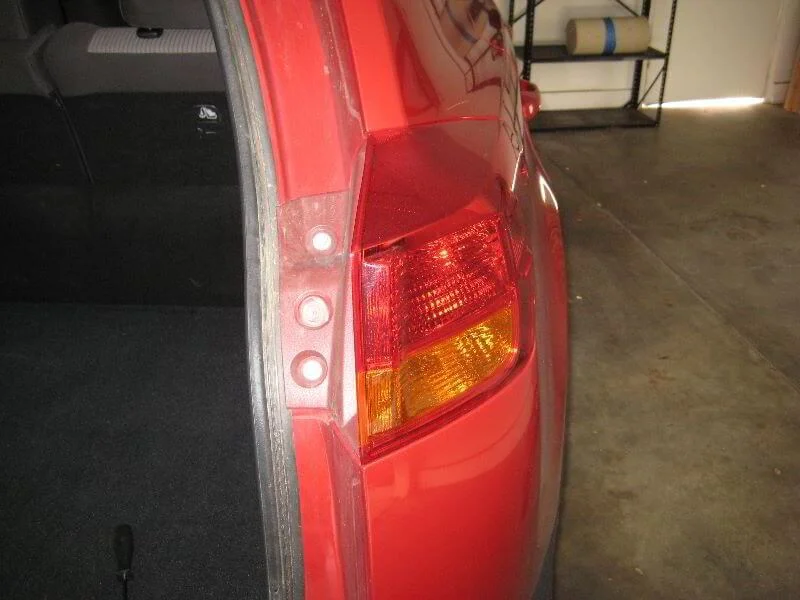

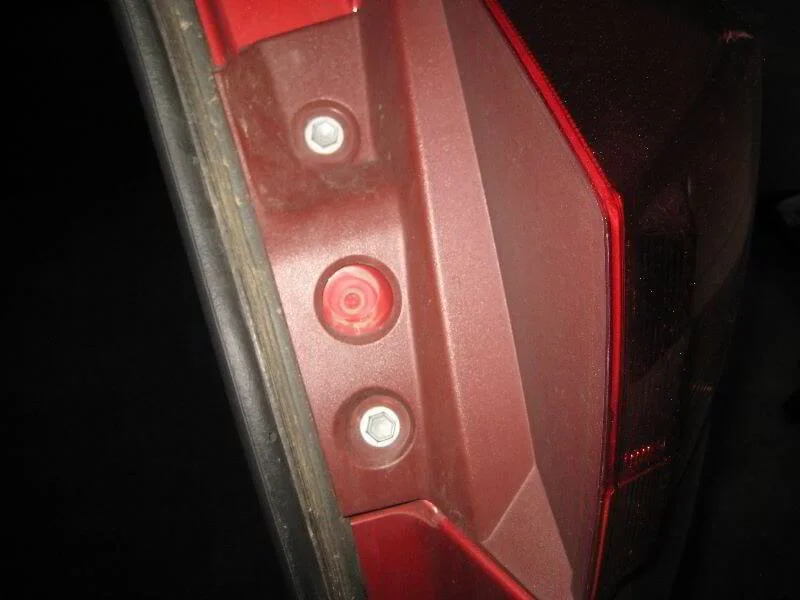

Блок-фара крепится парой болтов

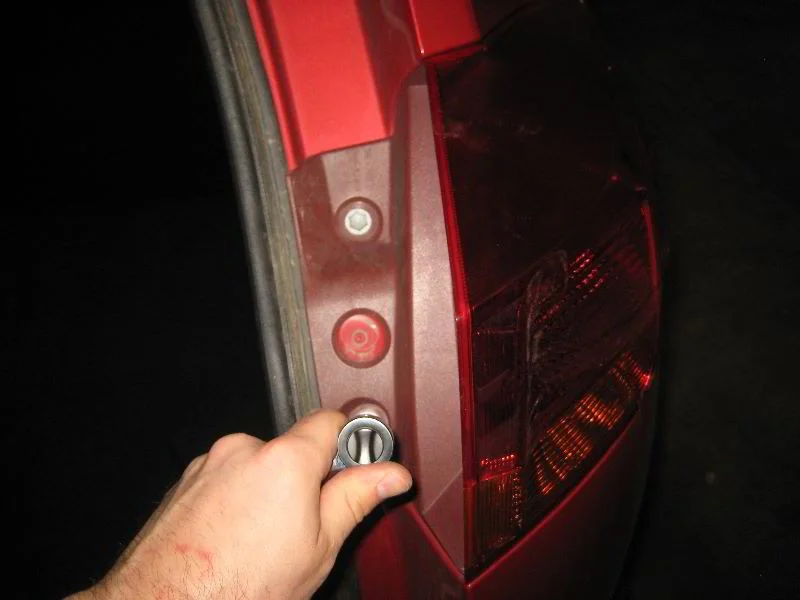

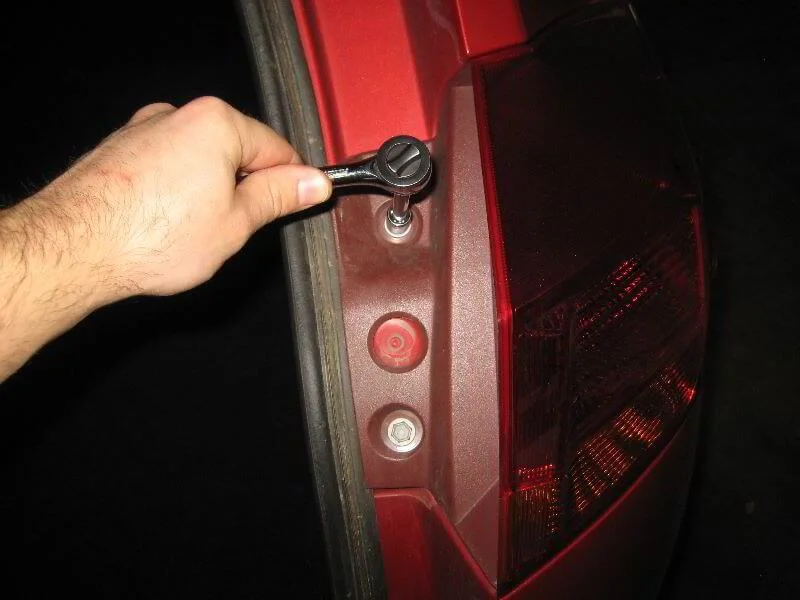

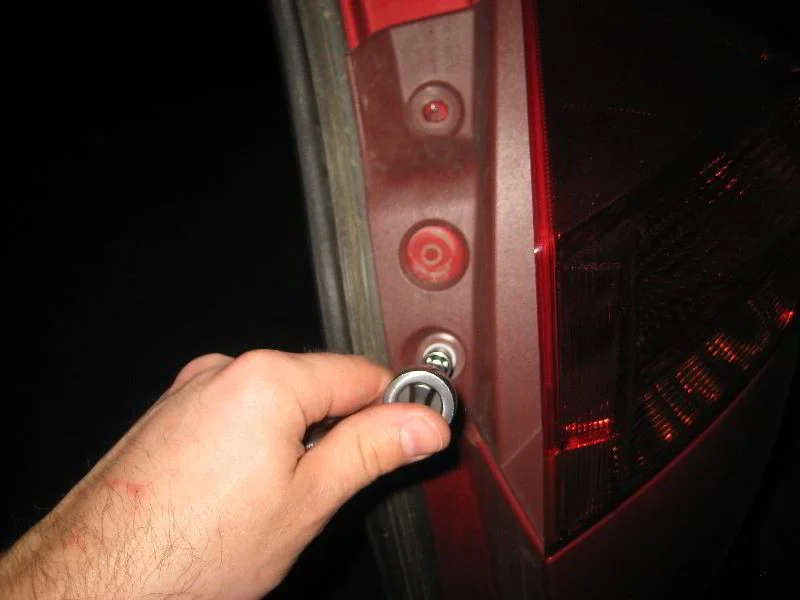

Открутить болты головкой на 10.

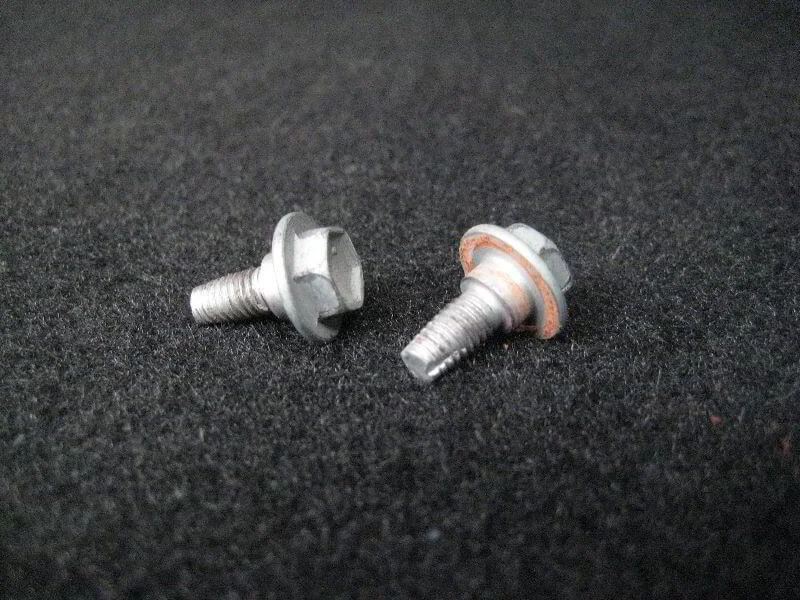

Извлечь болты и отложить в сторону.
Немного потянуть корпус на себя.

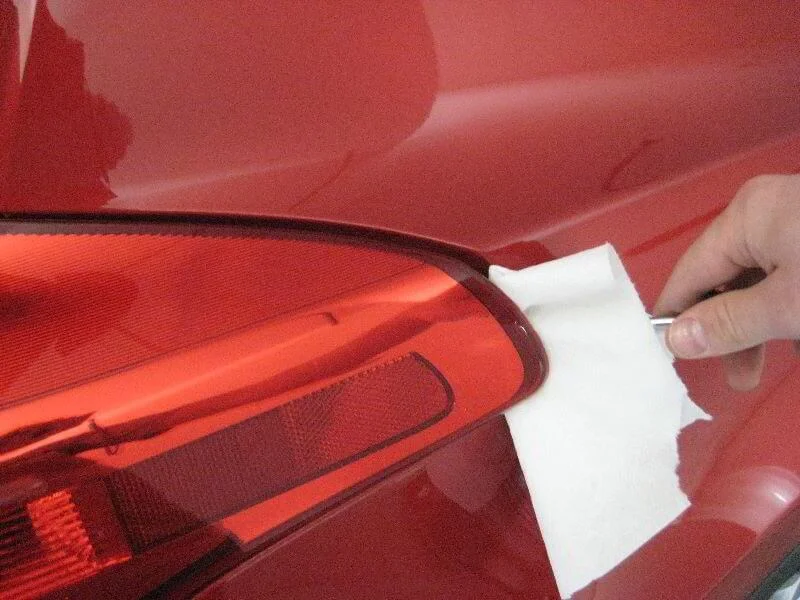

Поддеть корпус отверткой (обернутой в тряпку) или пластиковой лопаточкой.

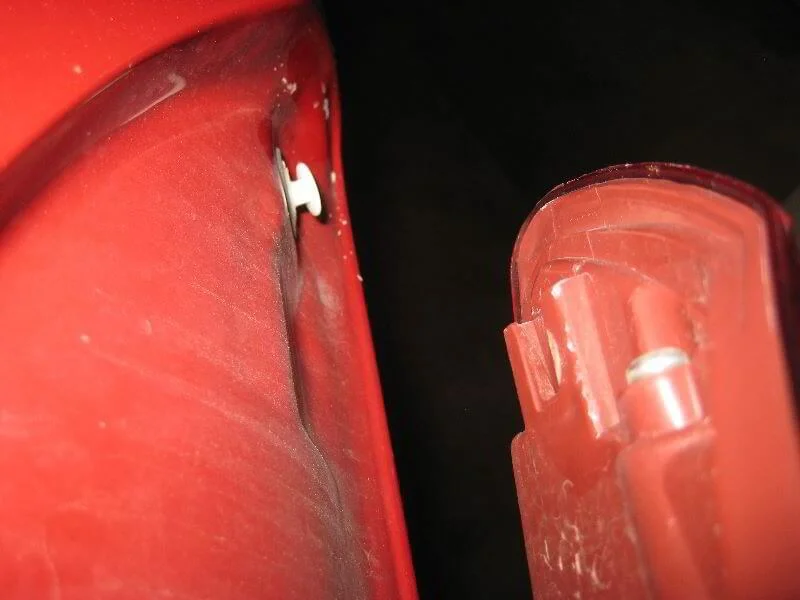

Снять блок-фару с пистонов и перевернуть для доступа к лампам.

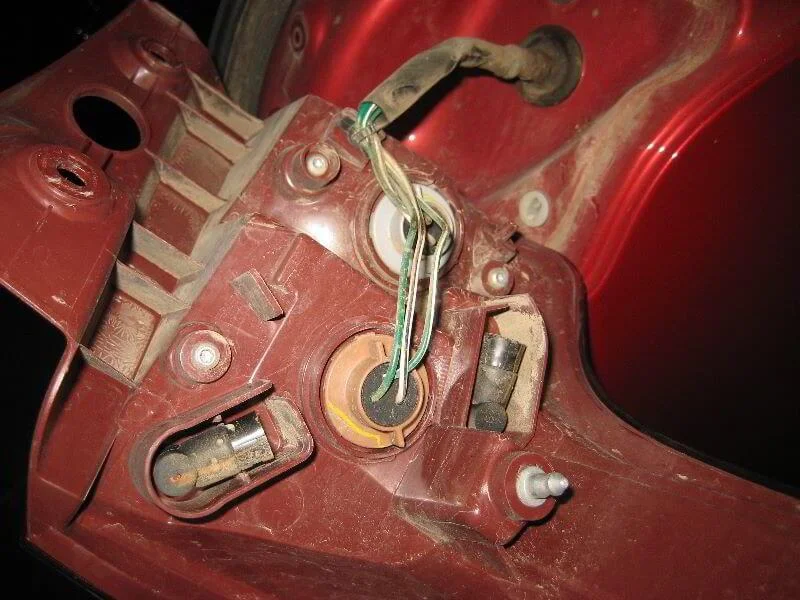

Патроны ламп.
Повернуть патрон лампы стоп-сигнала против часовой стрелки на 1/4 оборота.

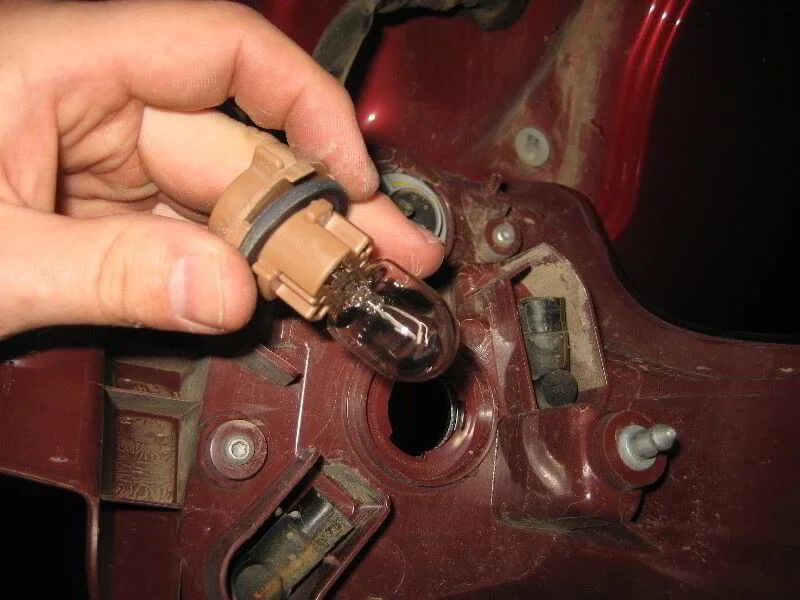

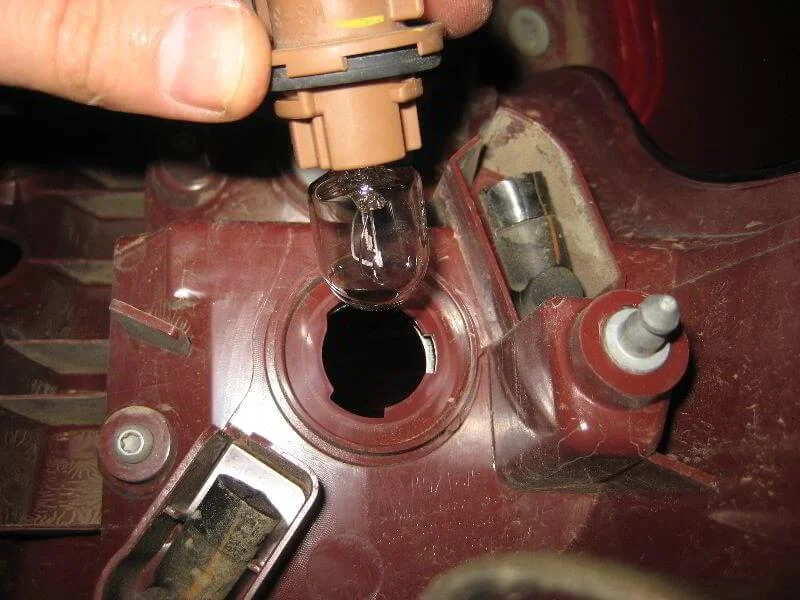

Вытащить лампу из патрона.

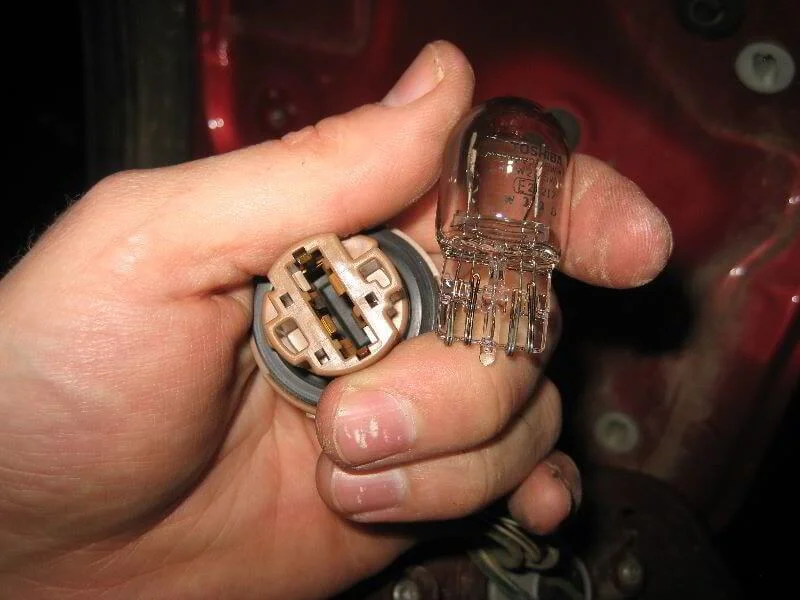

Установить новую лампу.

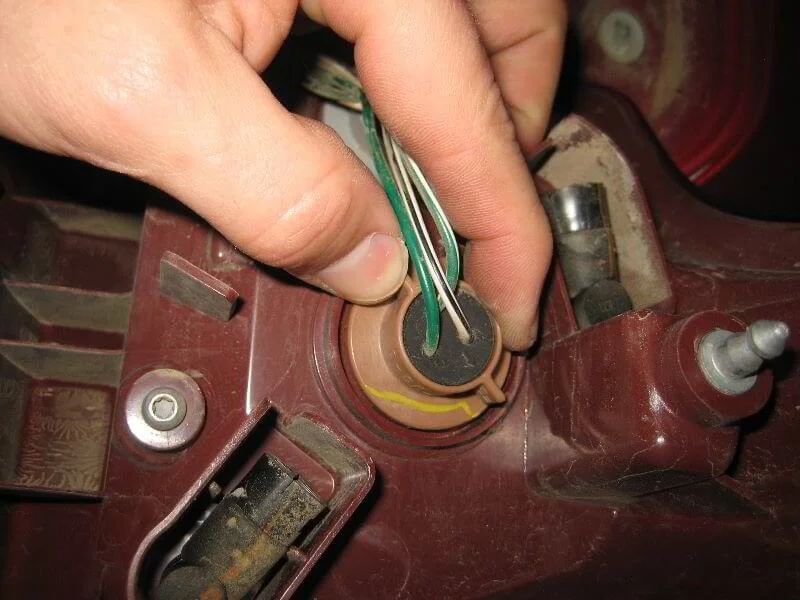

Вставить патрон в гнездо и повернуть на 1/4 оборота по часовой.

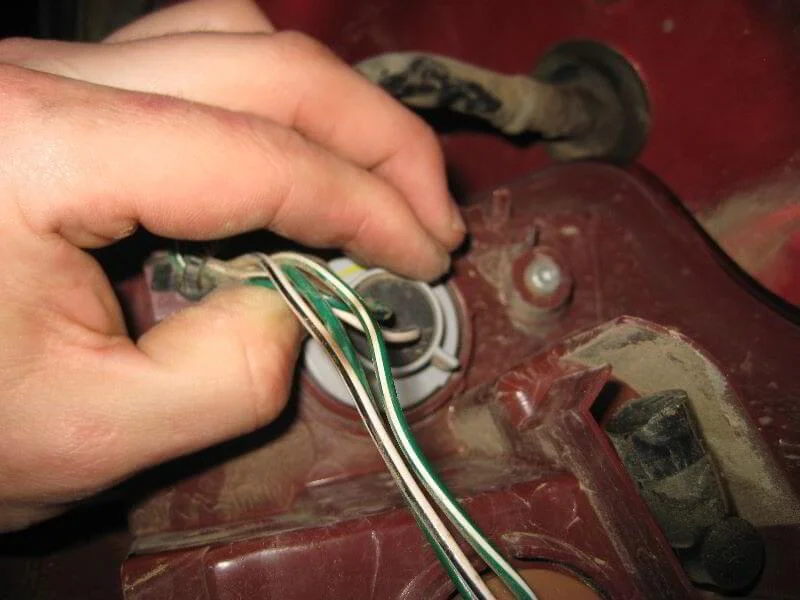

Повернуть патрон лампы заднего сигнала поворота против часовой стрелки на 1/4 оборота.
Извлечь из гнезда.

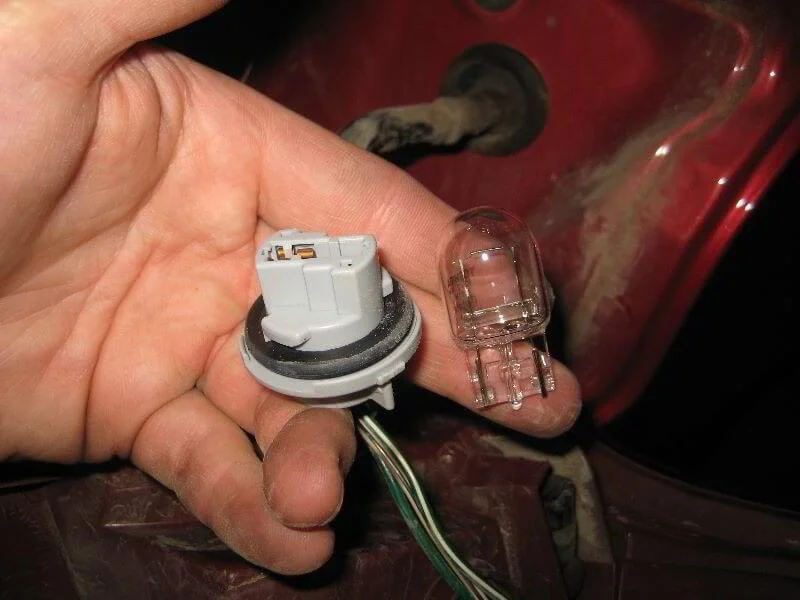

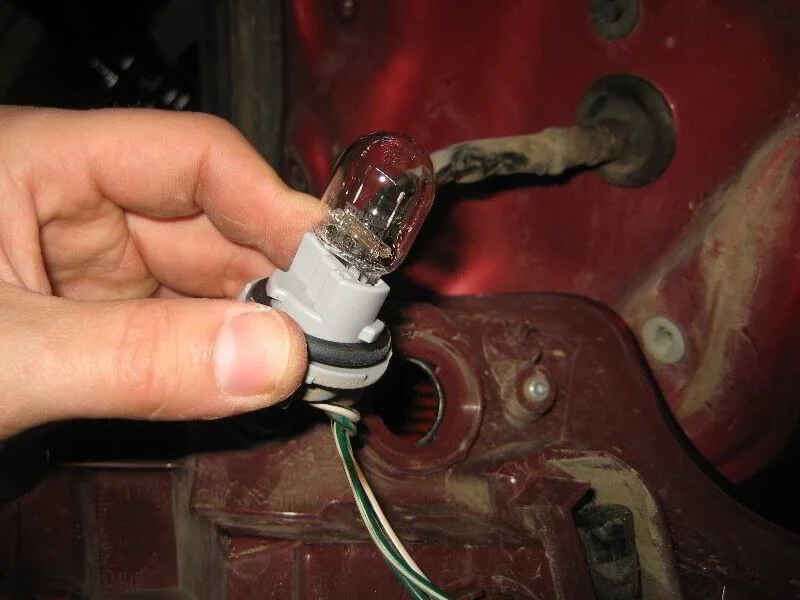

Вытащить лампу из патрона и установить новую лампу.
Вставить патрон с новой лампой поворота в гнездо и повернуть на 1/4 оборота по часовой.

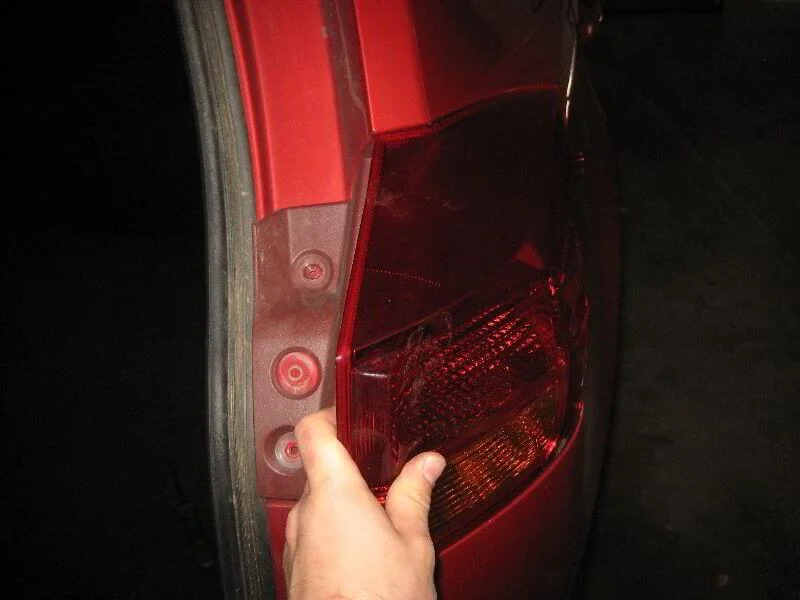

Ровно установить блок-фару на место, чтобы зафиксировать на пистонах.

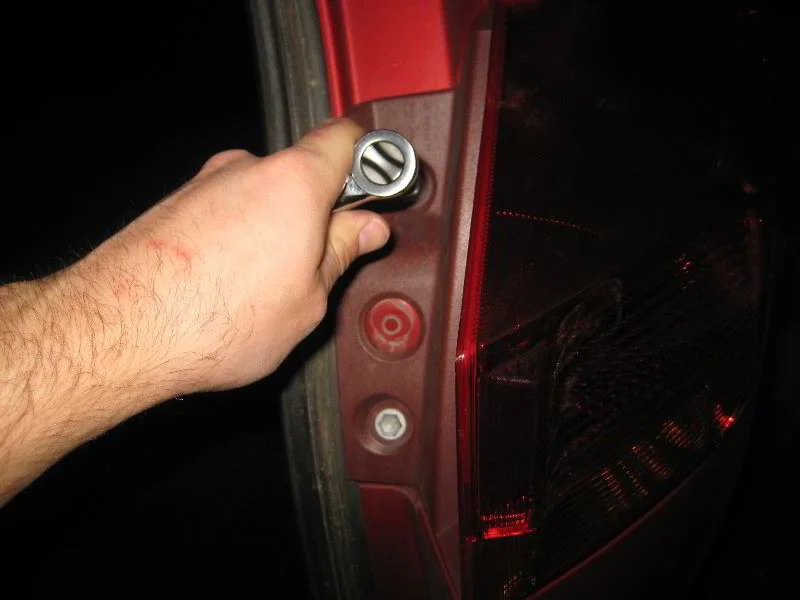

Закрутить болты.

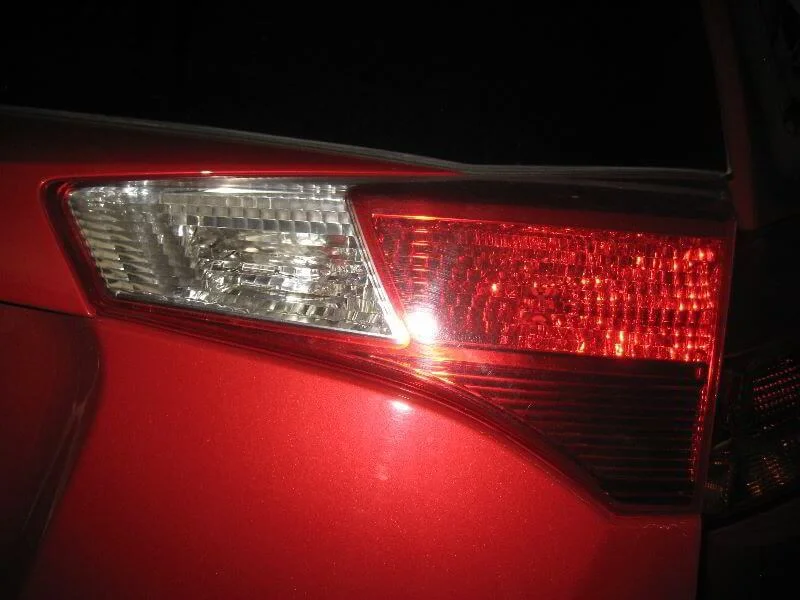

Отдельный блок на крышке багажника, здесь установлены лампы заднего хода и стояночного огня.
Панель доступа с обратной стороны.

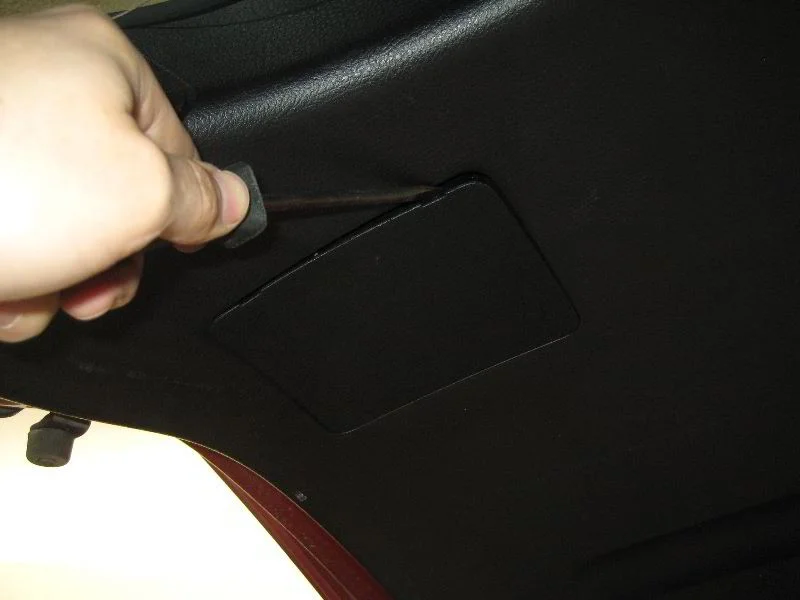

Поддеть отверткой.

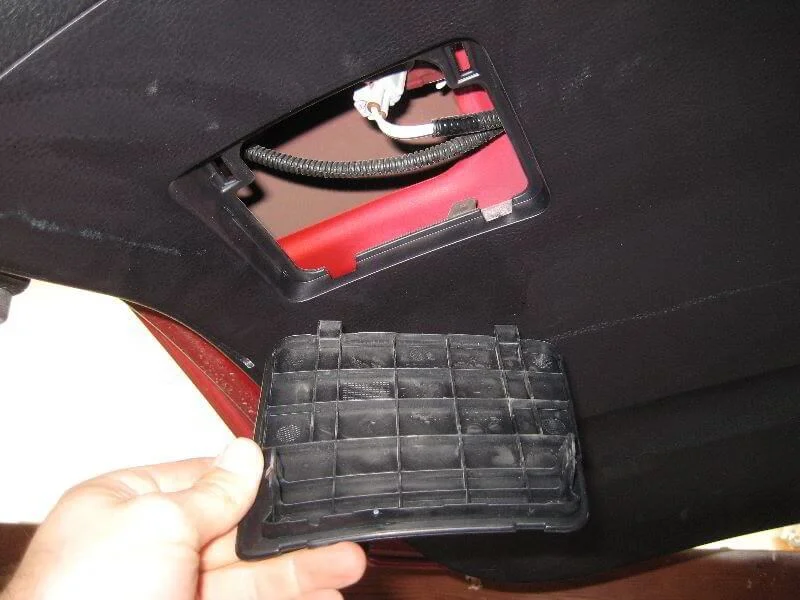

Снять панель.

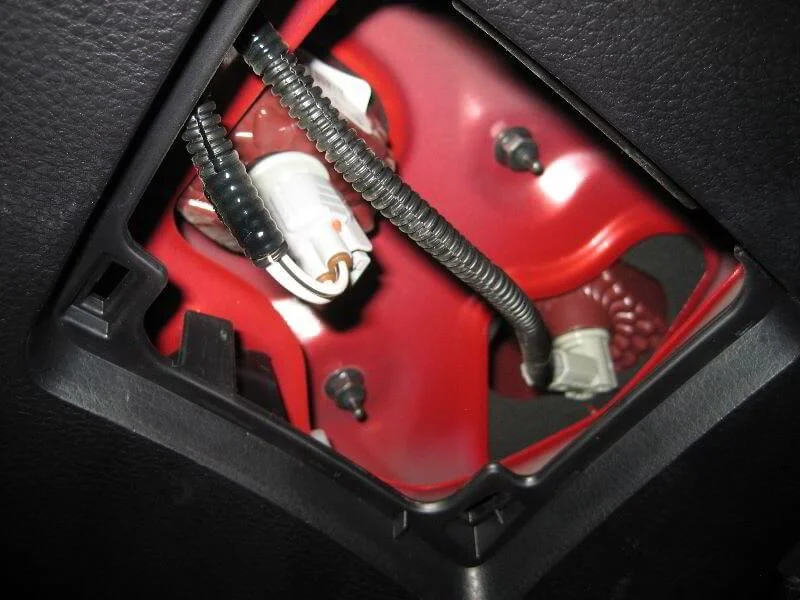

Патроны ламп дополнительного блока.
Повернуть лампу стояночного огня на 1/4 оборота против часовой стрелки, чтобы извлечь из гнезда.
Вытащить старую лампу из патрона и установить новую, затем вставить патрон в гнездо и повернуть по часовой.

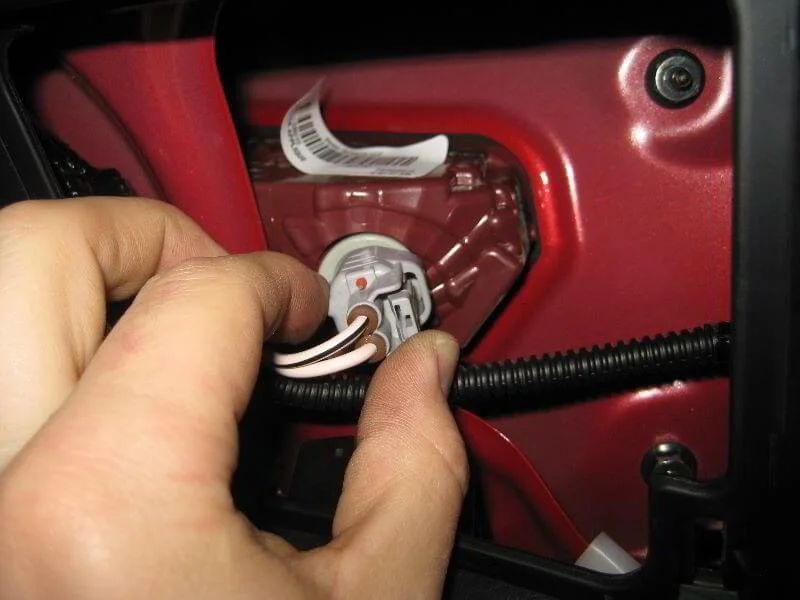

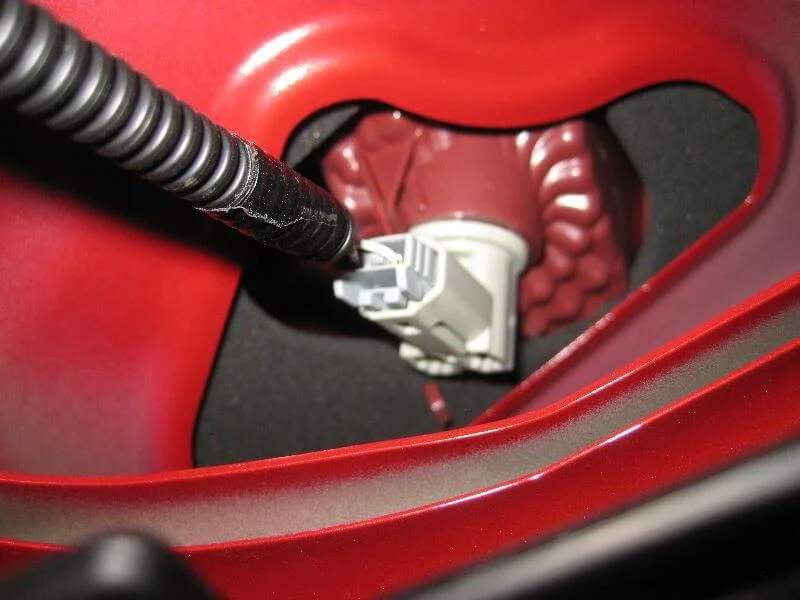

Патрон лампы заднего хода.
Повернуть на 1/4 оборота против часовой.
Достать патрон из гнезда.

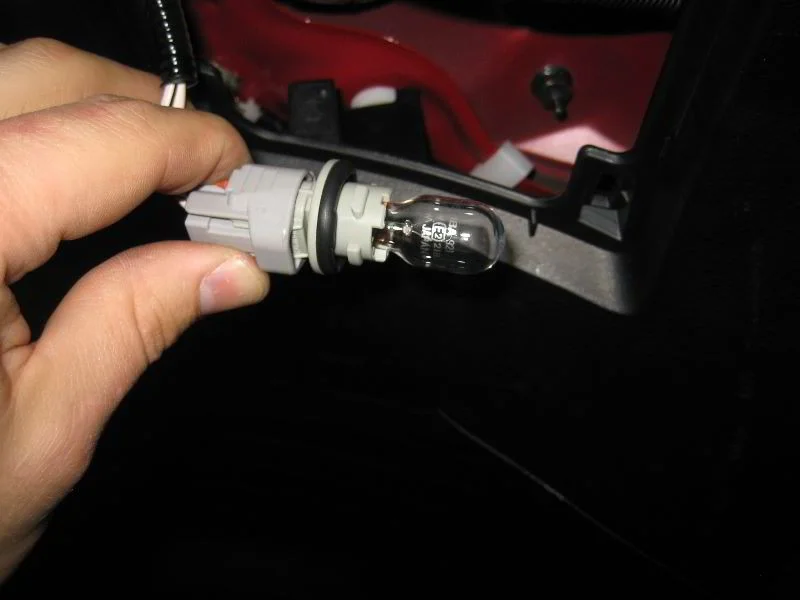

Вытащить лампу из патрона и установить туда новую.

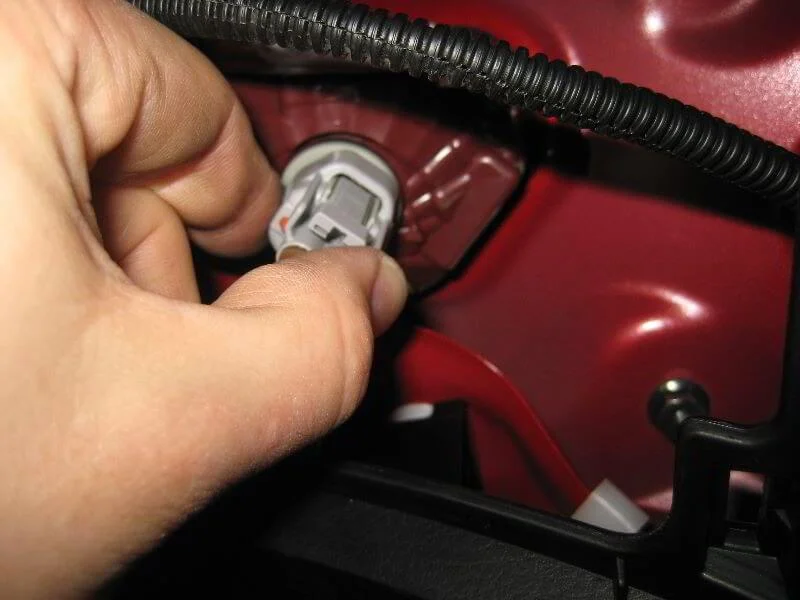

Вставить патрон с новой лампой в гнездо и повернуть по часовой стрелке на четверть оборота.

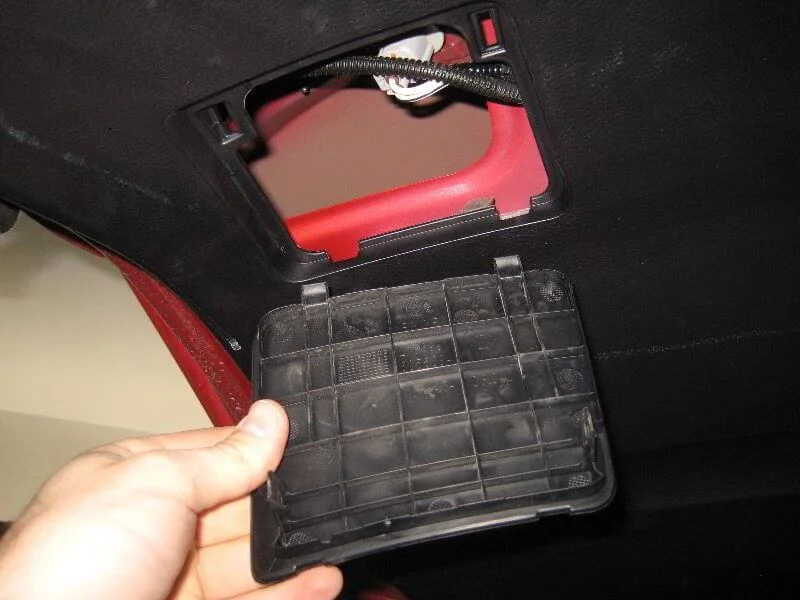

Установить панель доступа.

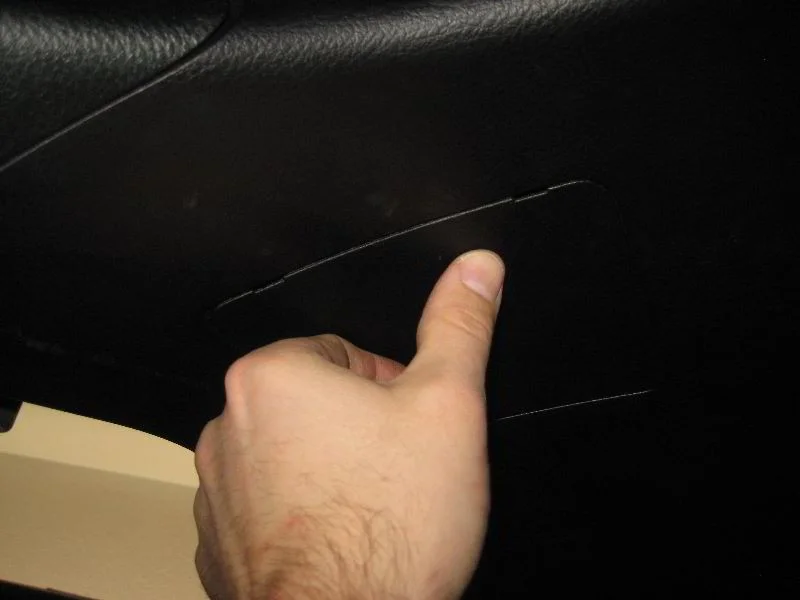

Надавить, фиксируя.
