Замена лампочек в приборной панели ВАЗ 2114
Приборная панель ВАЗ 2114/2115 представляет собой комбинацию из контрольно-измерительных приборов автомобиля, которые обеспечивают подачу информации о скорости, изменении температуры, давления, заряда в разных узлах. Работа всей этой системы завязана и управляется электронным модулем, который обрабатывает все сигналы, поступающие из датчиков. Подсветку информационных значков и табло приборов осуществляют двенадцать контрольных ламп и шесть ламп подсветки.
Причины выхода из строя ламп приборной панели ВАЗ 2114/2115
Мало, кто знает, но приборная панель от ВАЗ 2109 «Балтика» финского производства была намного эргономичней и надёжней, чем родная ВАЗ 2114. К примеру, в отличии от панели приборов ВАЗ 2114, сюрпризов в виде внезапно потухших не к месту лампочек не было. Но раз уж произошла неисправность, то для быстрой и корректной замены ламп необходимо правильно диагностировать поломку.
Основными причинами могут быть:
- перегоревшая лампа;
- неисправен датчик лампы;
- окислились наконечники проводов или произошел их обрыв;
- нарушилась плотность соединения точек касания патрона к печатной плате.
Советы по замене ламп приборной панели ВАЗ 2114
Если произошёл выход лампы из строя, то можно не учесть важную информацию и возрастает вероятность возникновения поломки двигателя или, что ещё хуже — ДТП.
Уже первые хозяева Самары-2 поняли печальную истину — чтобы поменять обычные лампы подсветки необходимо разобрать половину салона. И тем, кому не посчастливилось стать обладателем европанели, следует с этим смириться, данная фото инструкция покажет как произвести замену ламп «родной» приборной панели ВАЗ 2114 своими руками.
Для работы по замене понадобится:
- крестообразная отвёртка;
- нож;
- пассатижи;
- новые лампы приборной панели.
Приборная лампа для ВАЗ 2114-15 имеет артикул 210613709500 и стоит 36 рублей.
Цена указана на лето 2017 года по Москве и области.
Крестообразной отвёрткой отворачиваем три самореза крепления левого экрана центральной консоли.

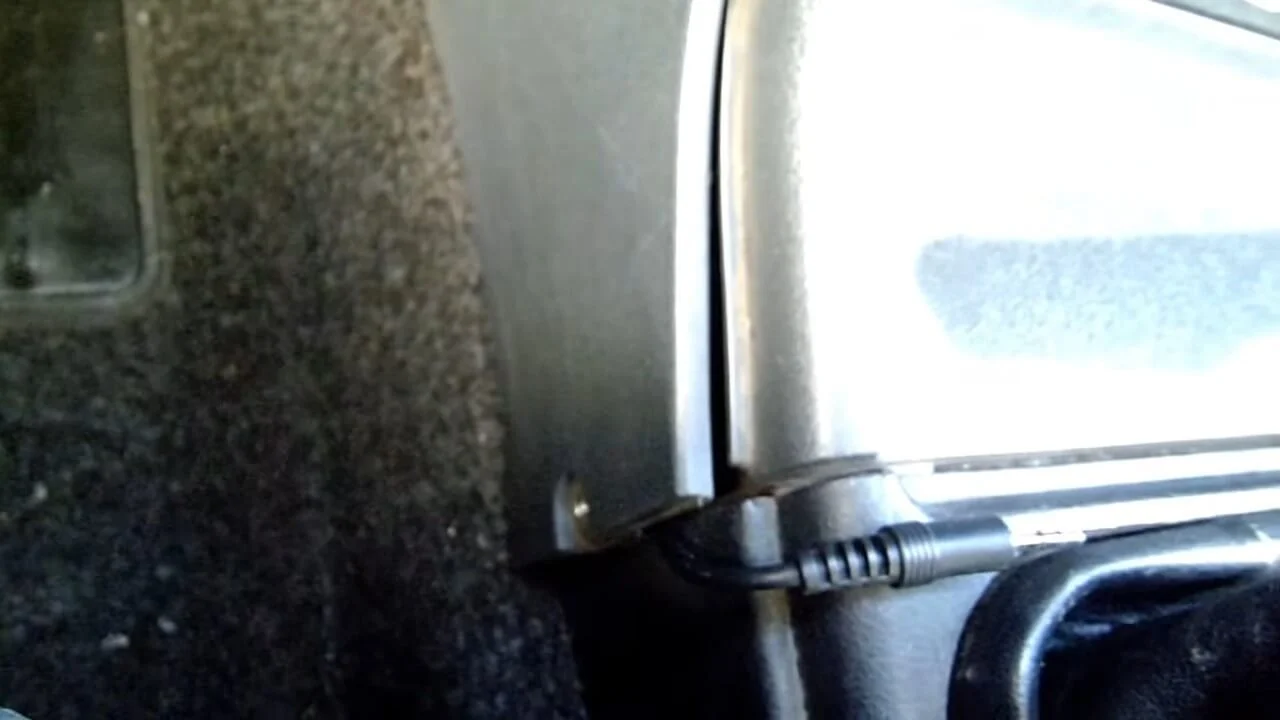

Не забываем про нижний саморез. Затем снимаем левый экран.

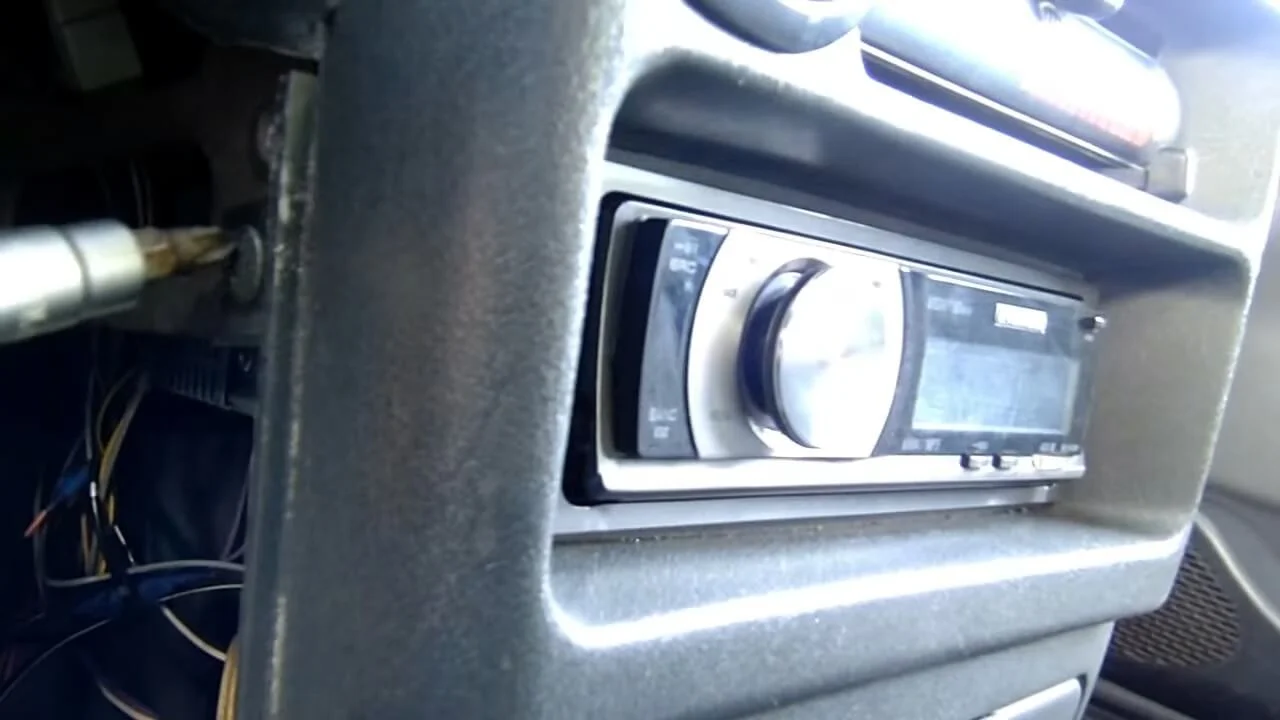

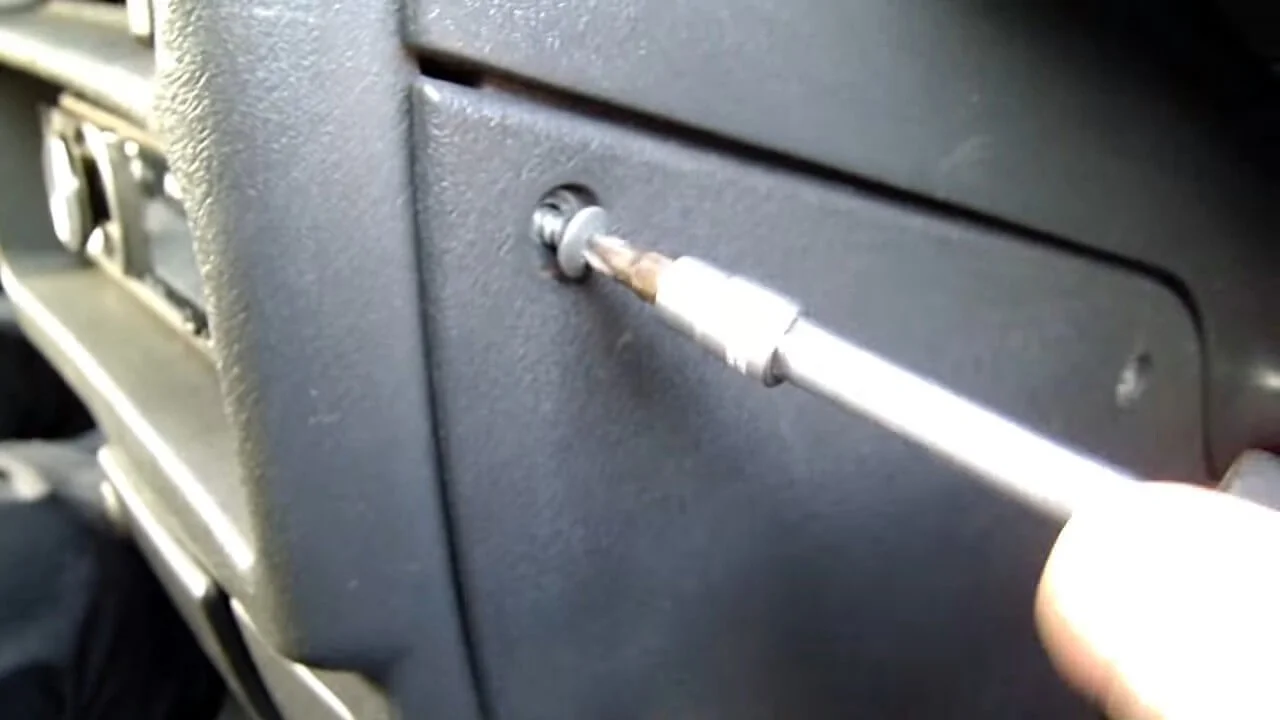

Аналогично с другой стороны отворачиваем пять саморезов крепления правого экрана.

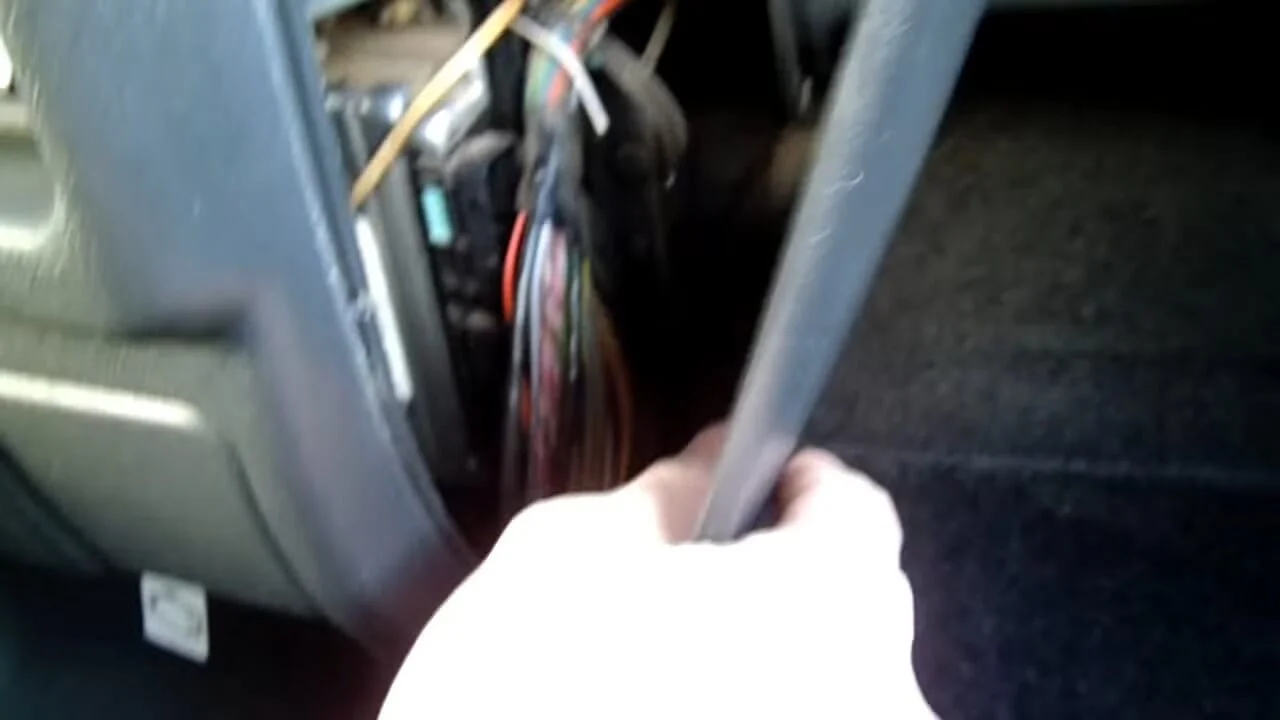

Снимаем экран.

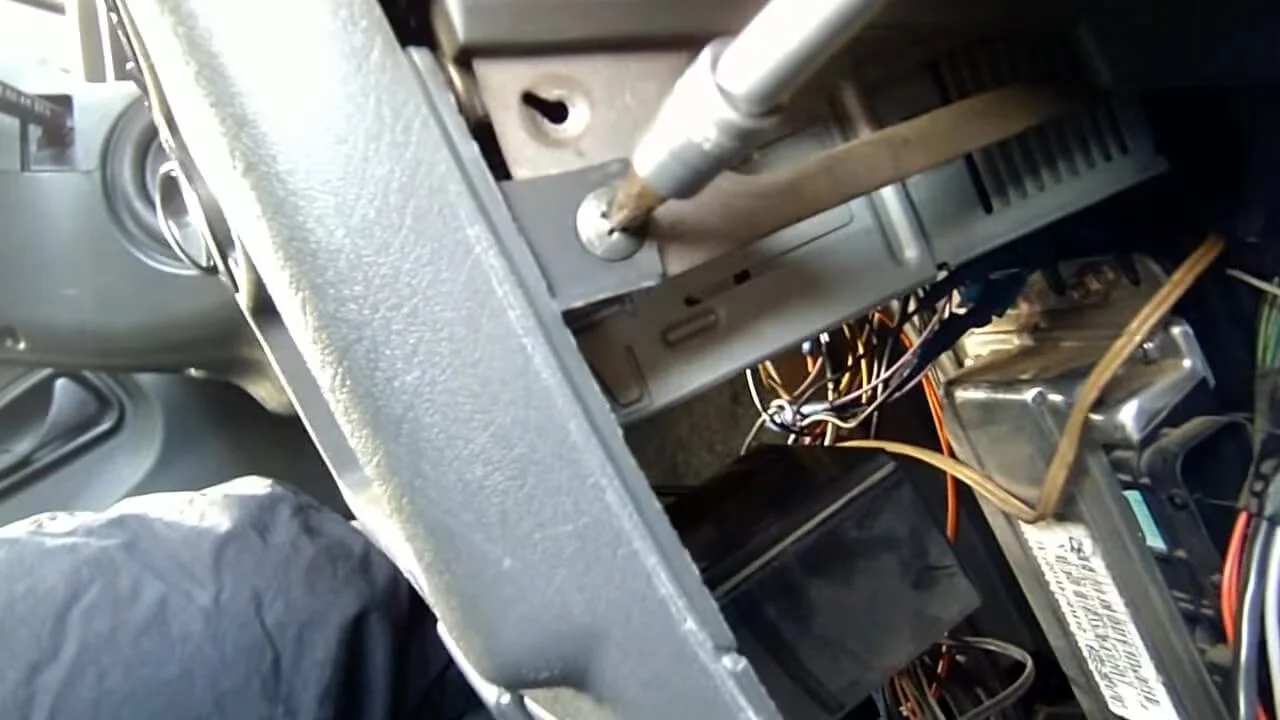

Затем отвинчиваем саморез щитка панели приборов к кронштейну слева...
… и справа.

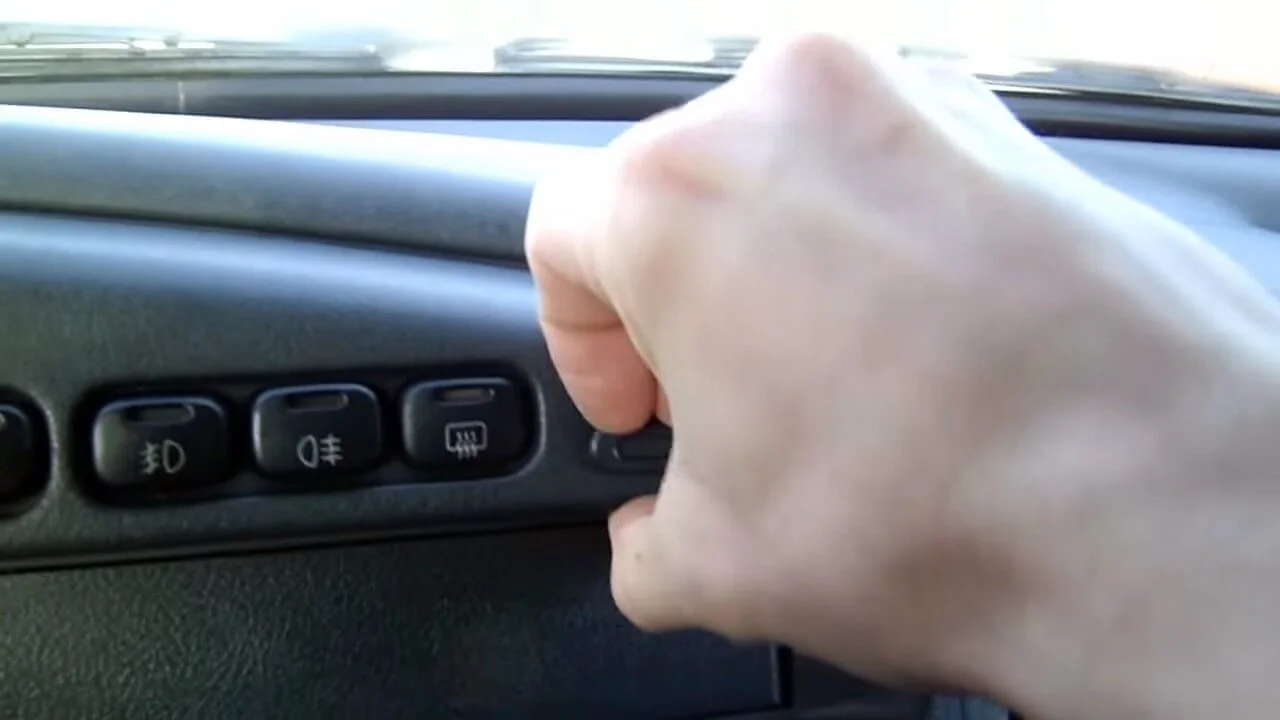

Поддев отвёрткой, вынимаем заглушку справа от выключателя обогревателя заднего стекла.

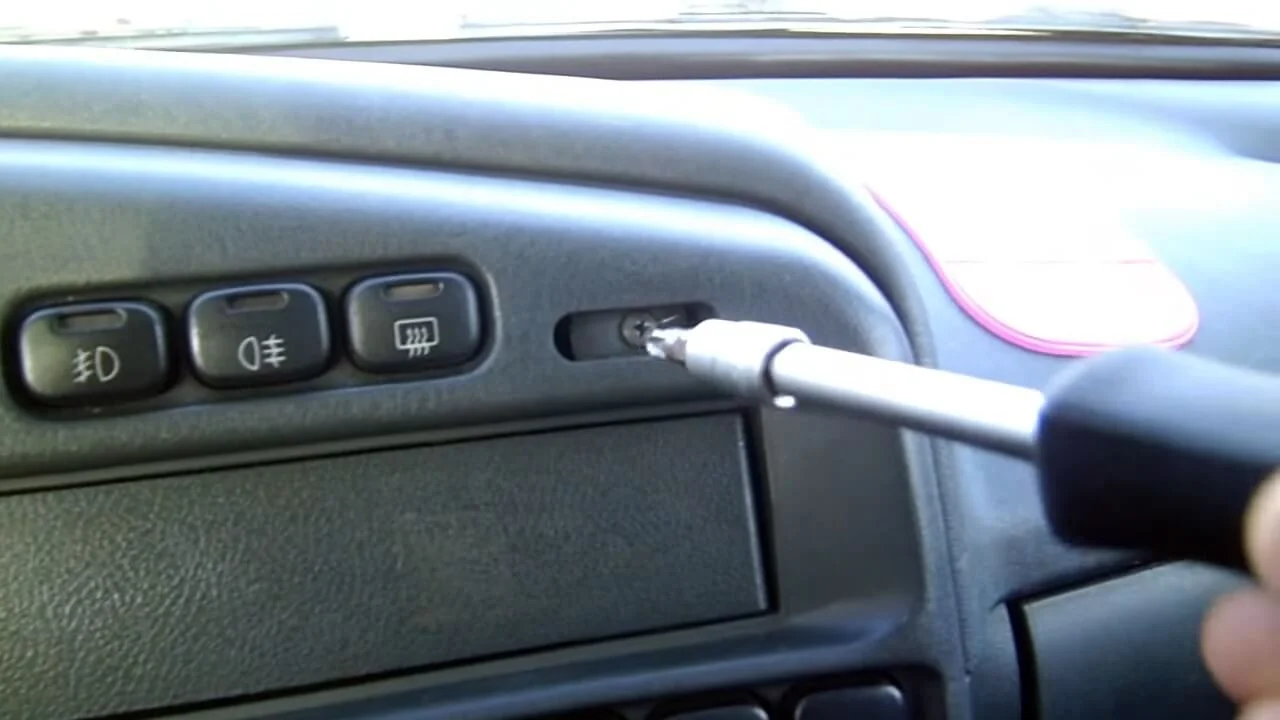

Отвёрткой откручиваем расположенный под заглушкой саморез.

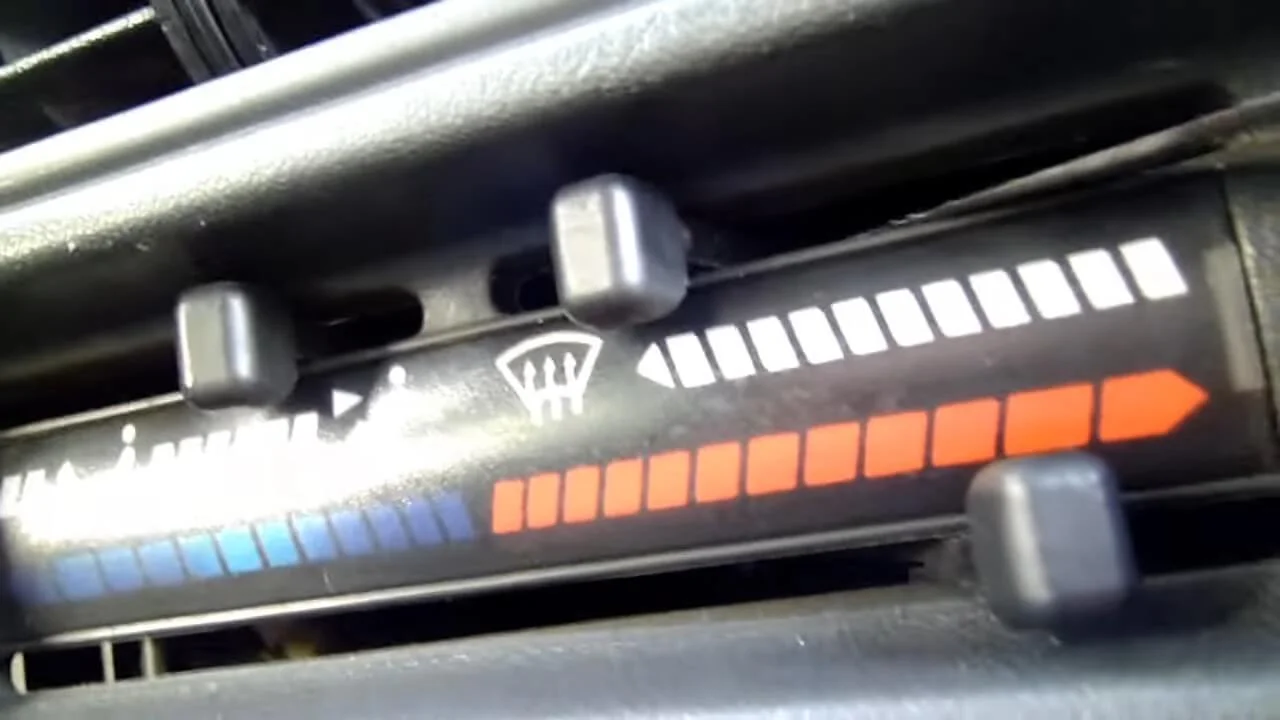

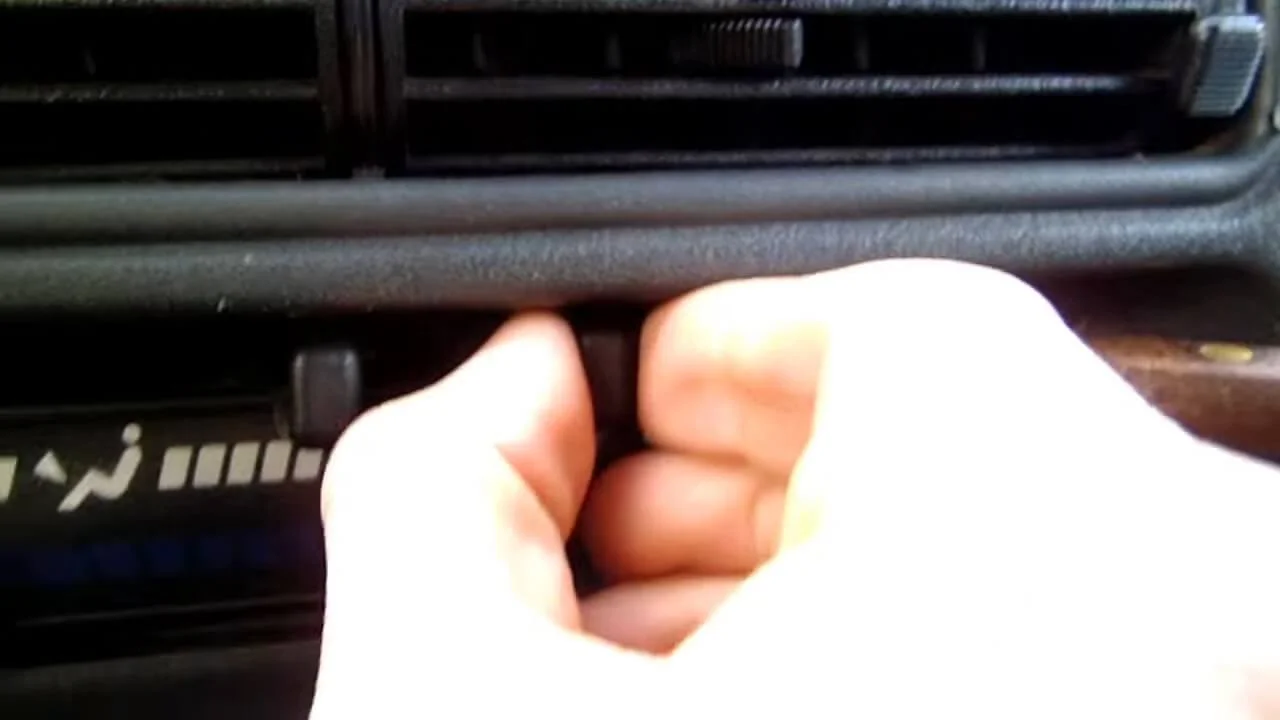

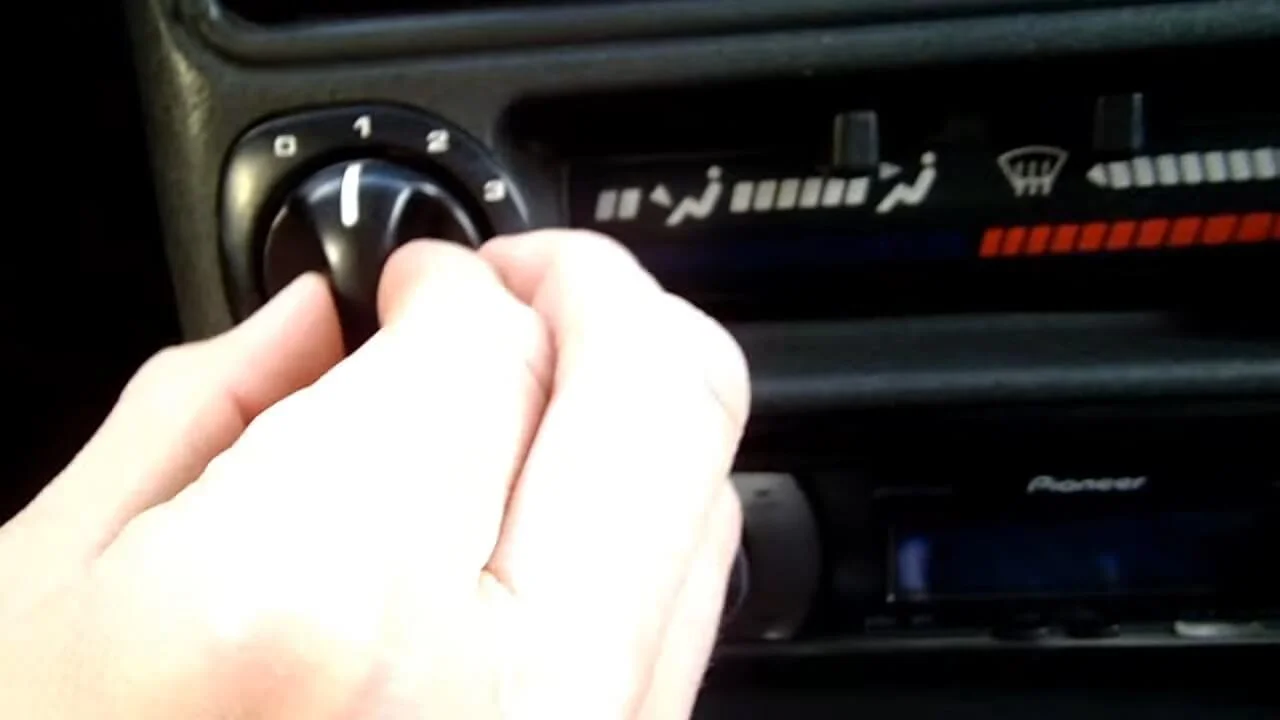

Снимаем рукоятку с переключателя вентилятора отопителя.
Вводим лезвие ножа между рукояткой и рычагом со стороны, противоположной выступу на рукоятке.

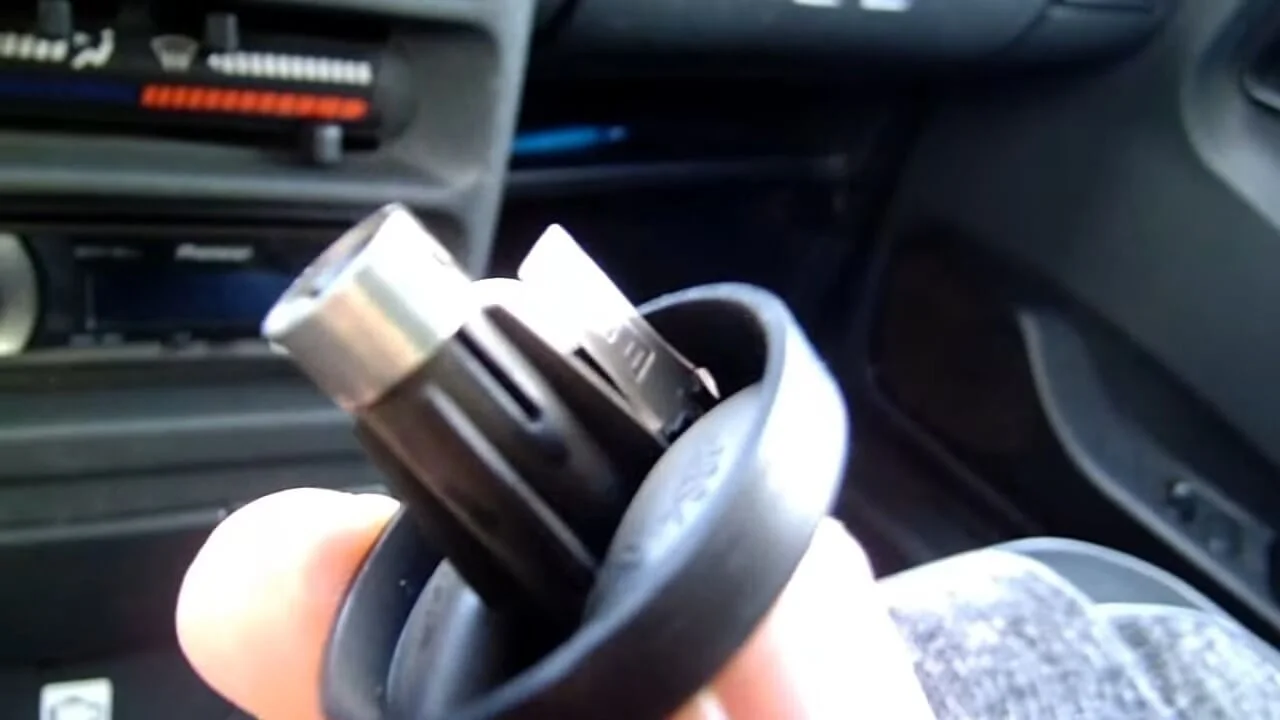

В рукоятке выполнено отверстие, в которое входит усик рычага. Вынимаем рычаг.

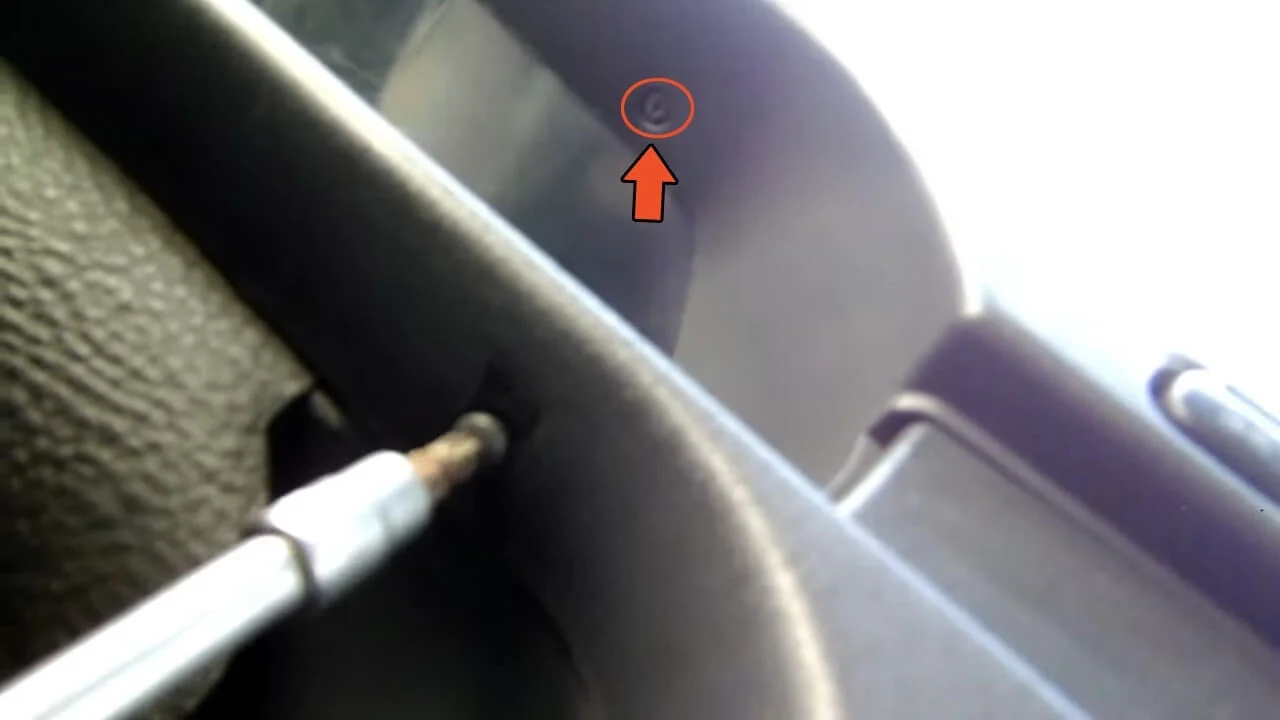

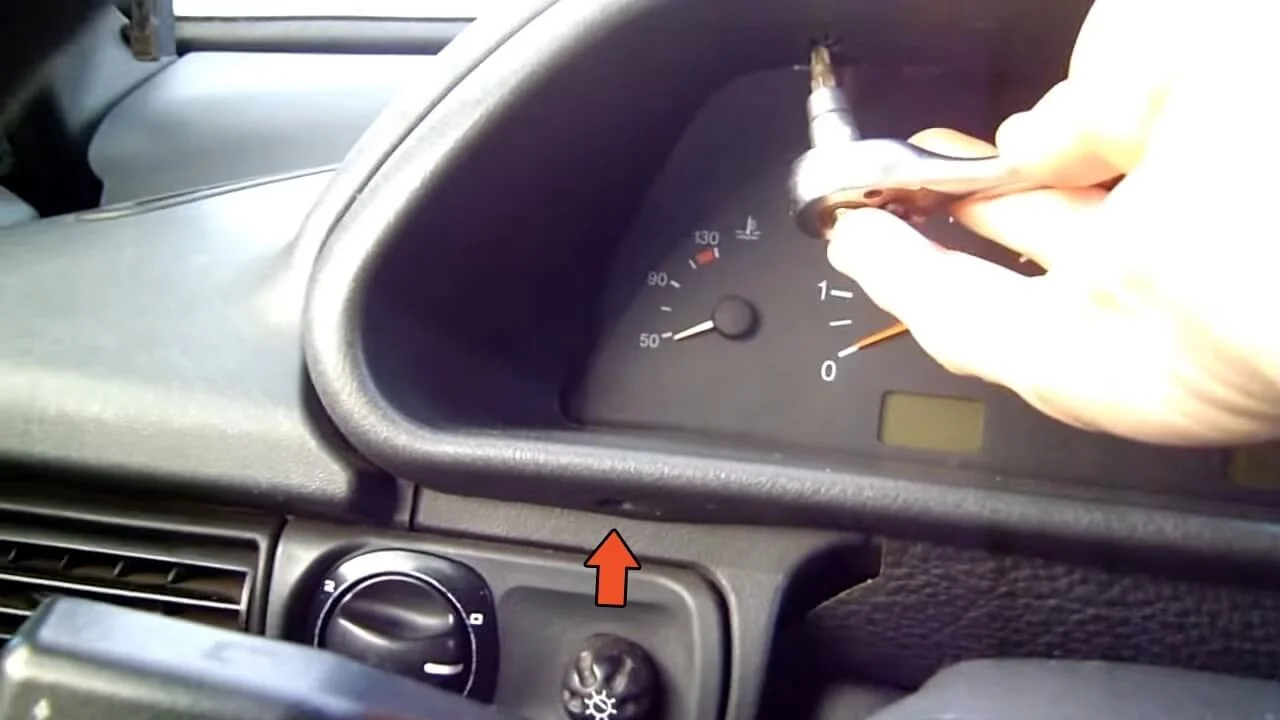

Выкручиваем четыре самореза комбинации приборов. Два с правой стороны...
… два с левой стороны.

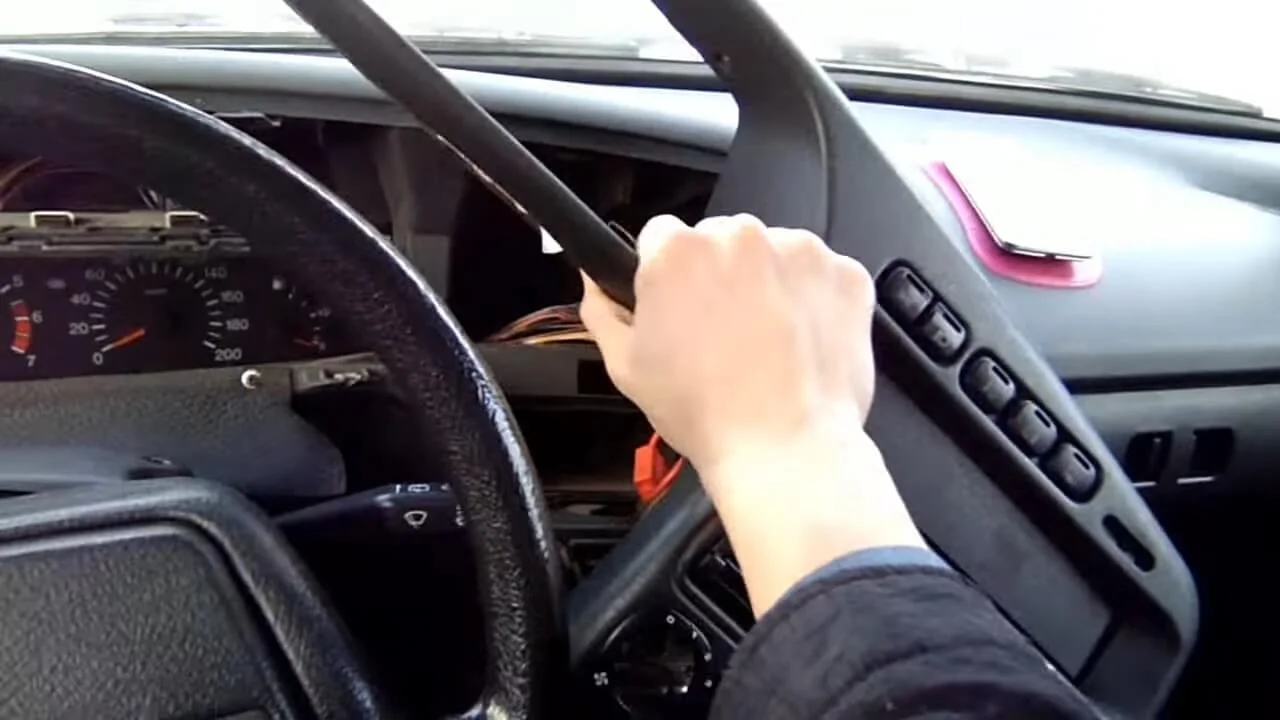

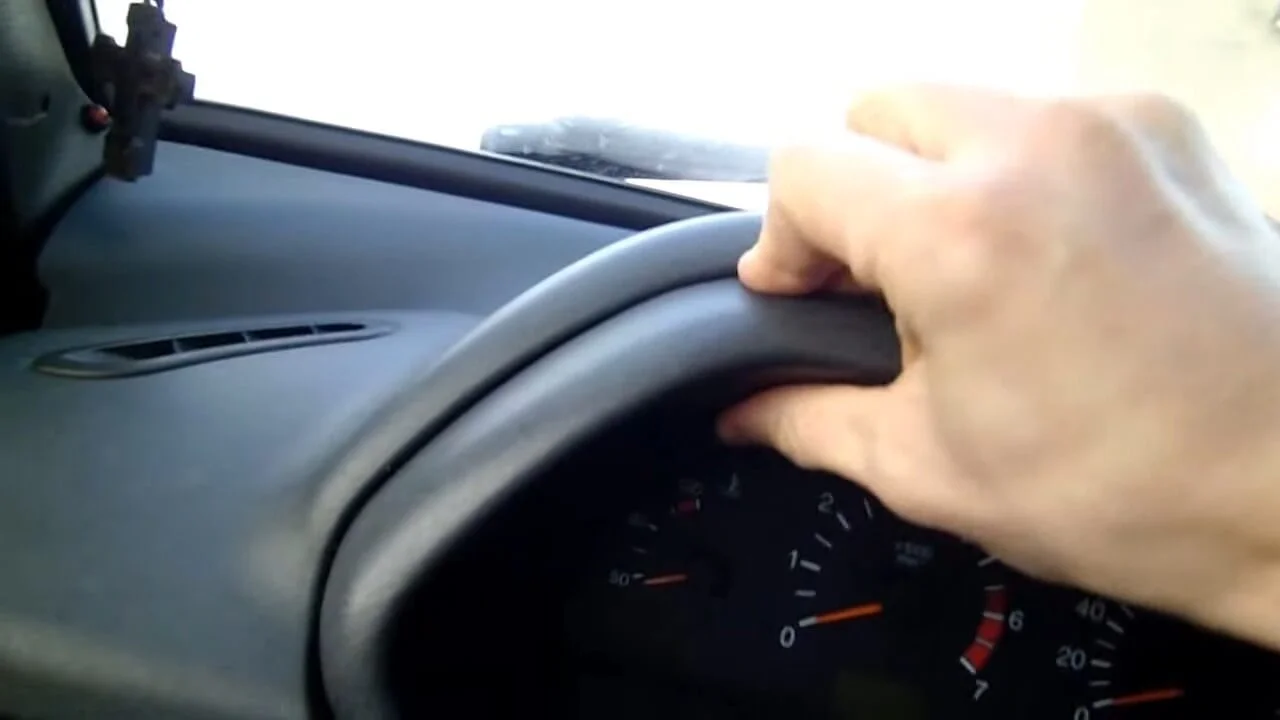

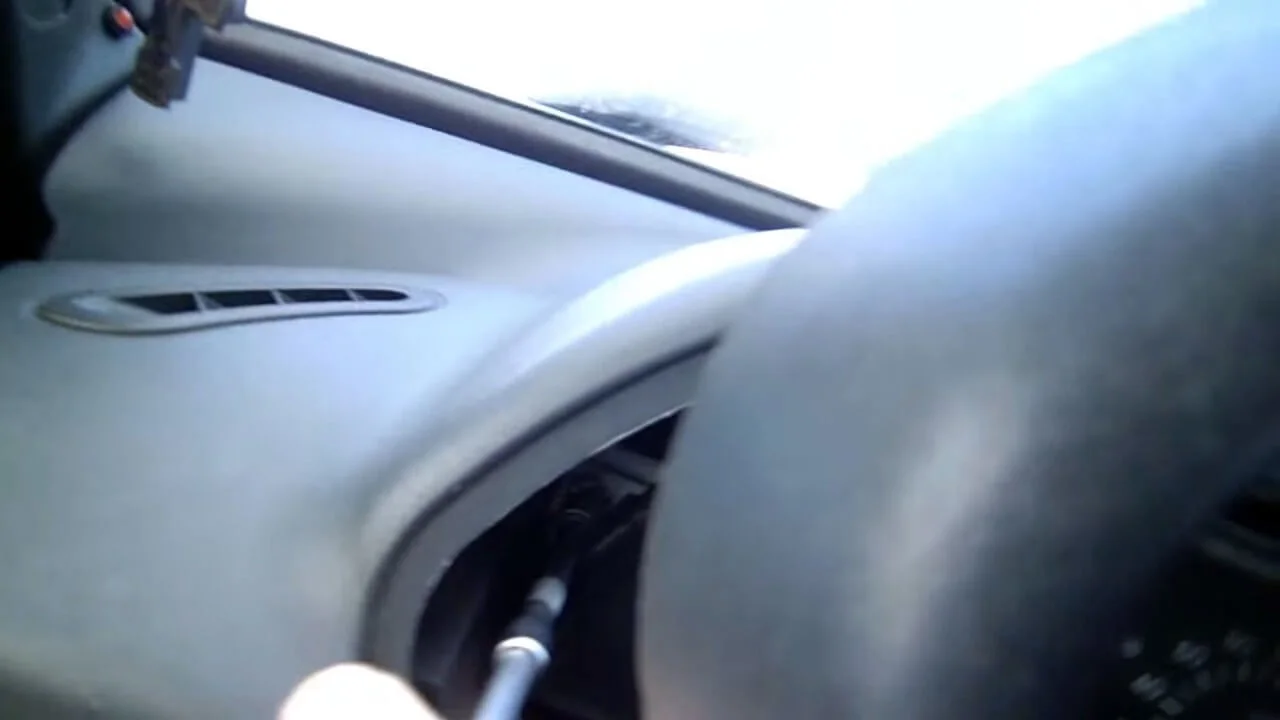

Отводим щиток панели приборов назад и в сторону от руля...
… и вправо.

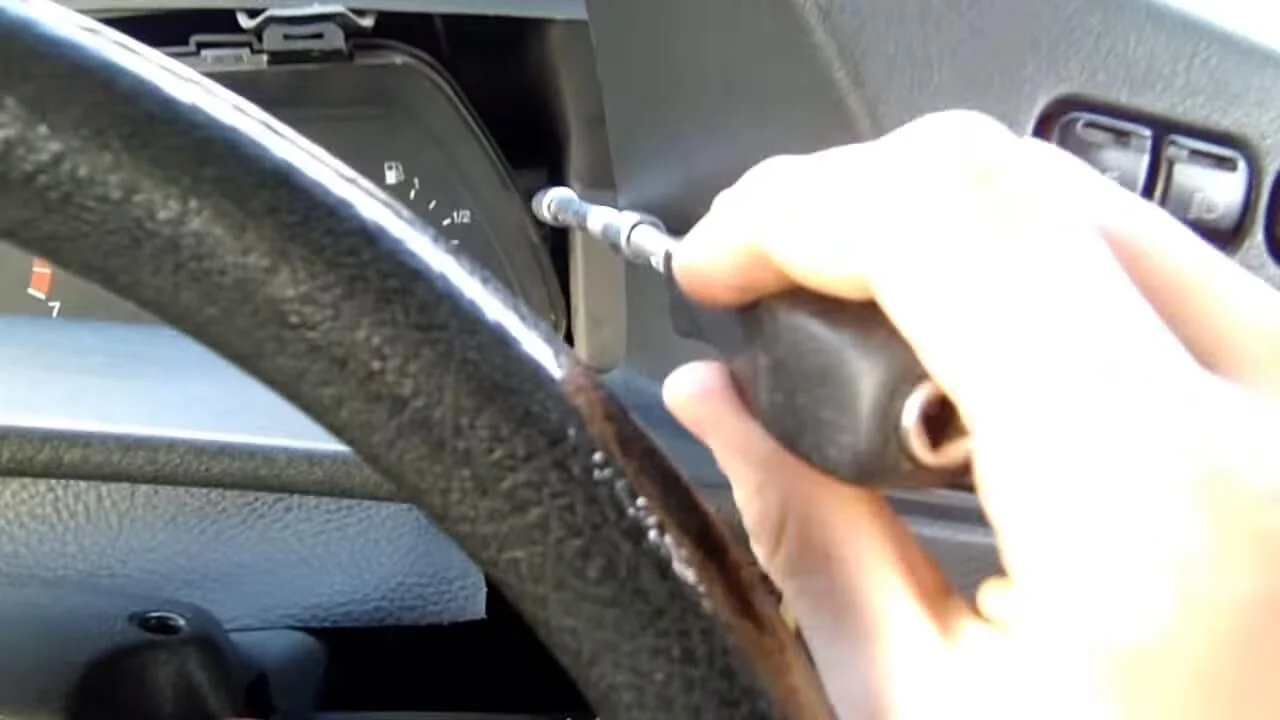

Отвинчиваем два самореза крепления комбинации приборов. Сначала с левой стороны,...
… затем с правой.

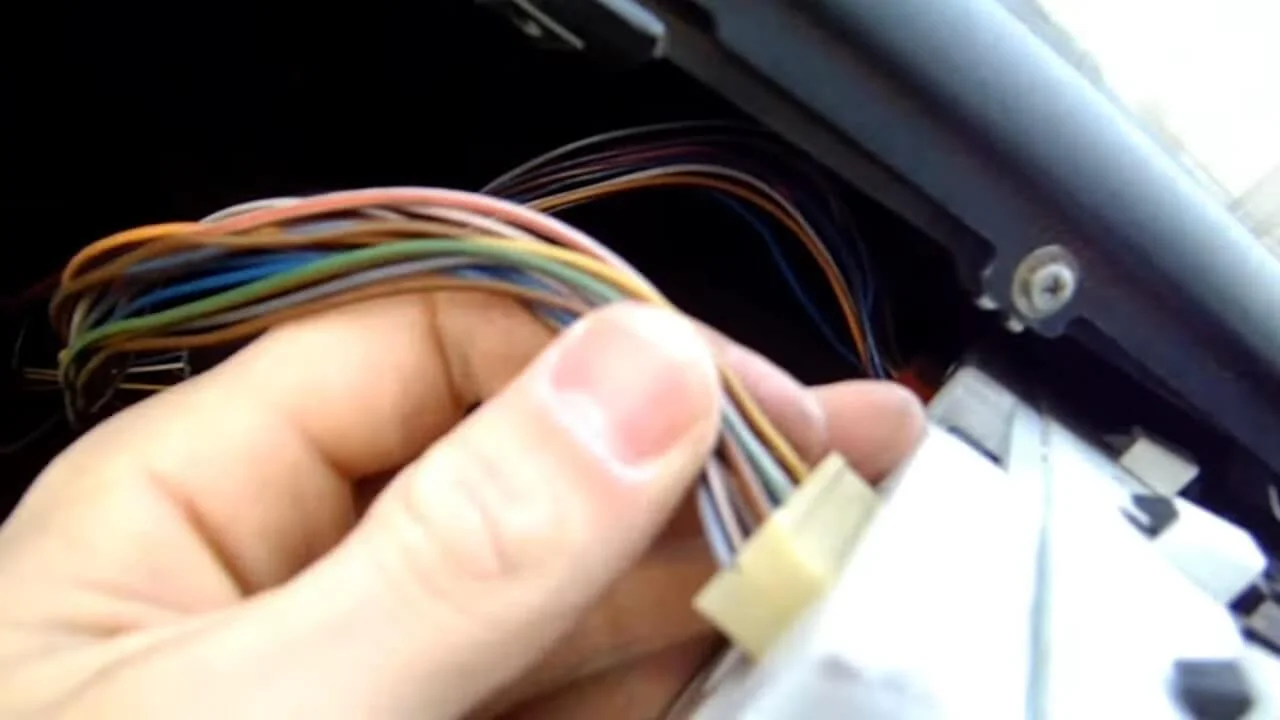

Отсоединяем колодки жгутов проводов: красную — от колодки красного цвета, белую — от колодки белого цвета. Снимаем комбинацию приборов.

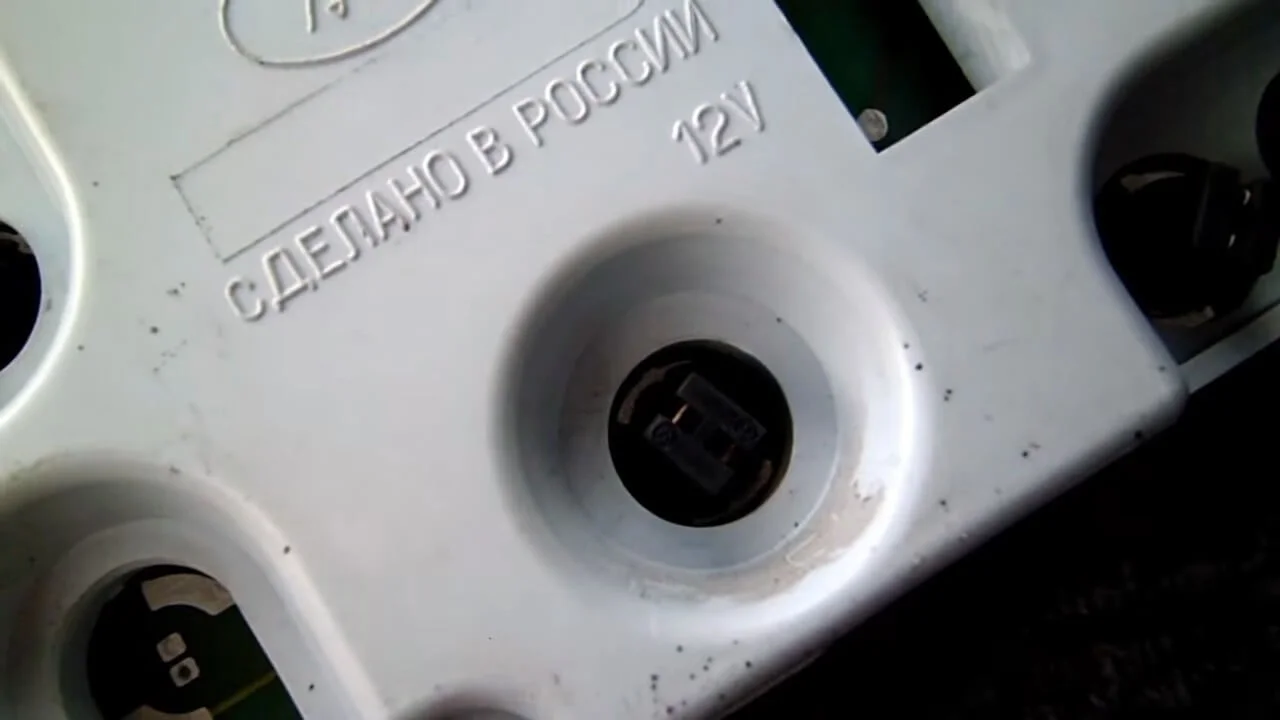

Для замены лампы подсветки или контрольной лампы поворачиваем патрон лампы против часовой стрелки.
Извлекаем патрон вместе с лампой из отверстия платы комбинации приборов.

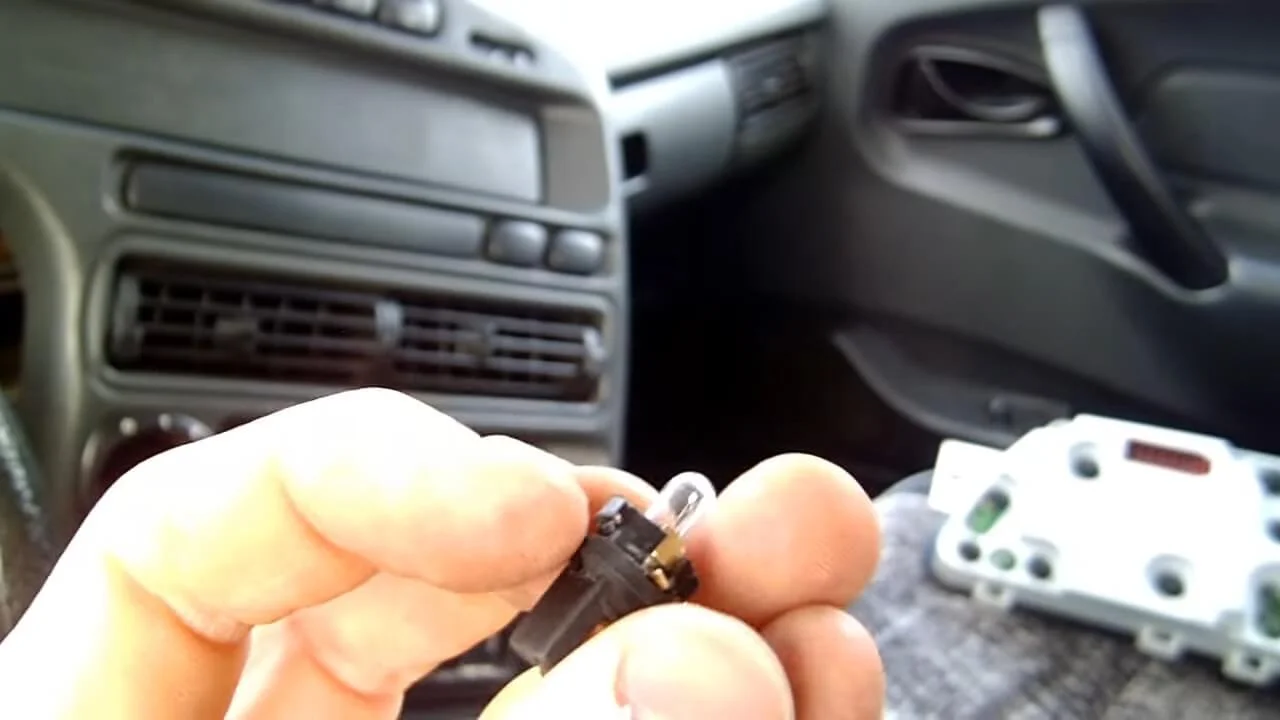

Отогнув усики проводов лампы, вынимаем лампу из патрона.
Устанавливаем новую лампу в патрон.

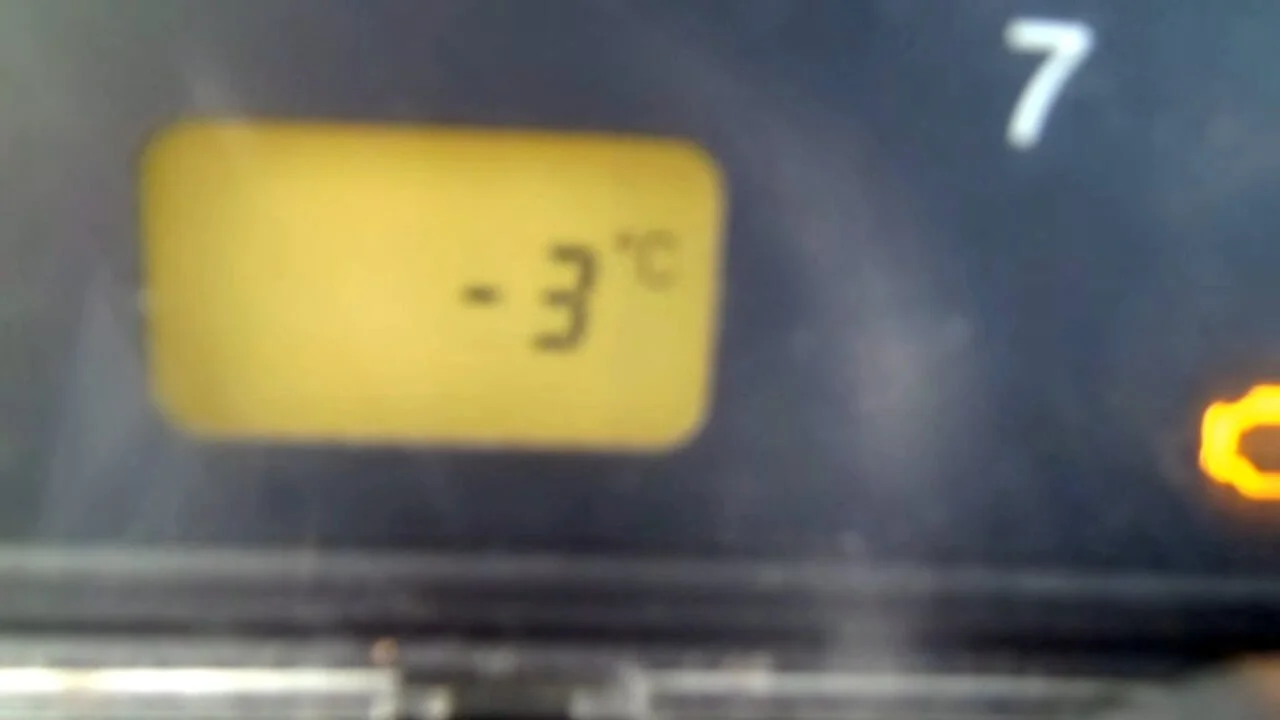

Подсоединяем колодки проводов. Проверяем на работоспособность новую лампу, собираем всё в обратной последовательности.
