Замена ламп в передних фарах Вольво С40
Продемонстрируем процесс замены ламп головного света Volvo S40 второго поколения, 2008 года выпуска. Заменим лампу ближнего света, поворотника, передних и боковых габаритных огней.
Какие лампы ставить в передние фары S40
Тип ламп применяемых в фарах головного света Volvo S40:
- Ближний свет (галоген) — H7;
- Лампы указания поворота — PY21W;
- Передние габаритные огни, боковые габаритные огни — W5W.
Лампы можно покупать неоригинальные и сэкономить немного денег.
- Артикулы ламп ближнего света (H7): General Electric 98715, Koito P0701,Osram 64210NBL, Philips 12972PR.
- Артикулы ламп указания поворота (PY21W): Philips 12496NAB2, Osram 7507-02B, Valeo 032 108.
- Артикулы ламп передних и боковых габаритов (W5W): Philips 12961NBVB2, General Electric 17138, Osram 2825.

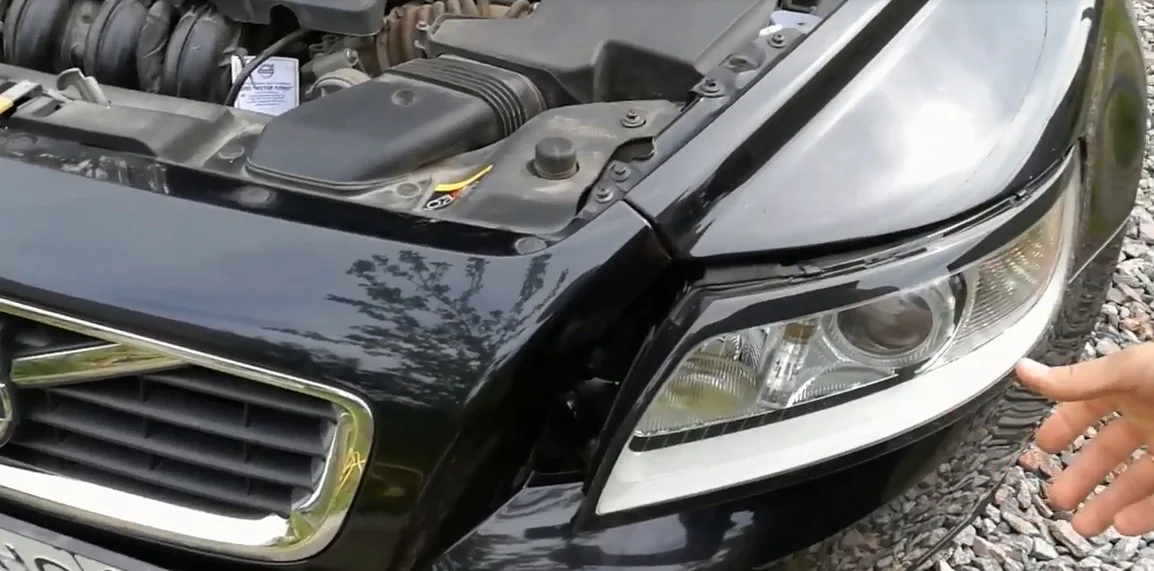

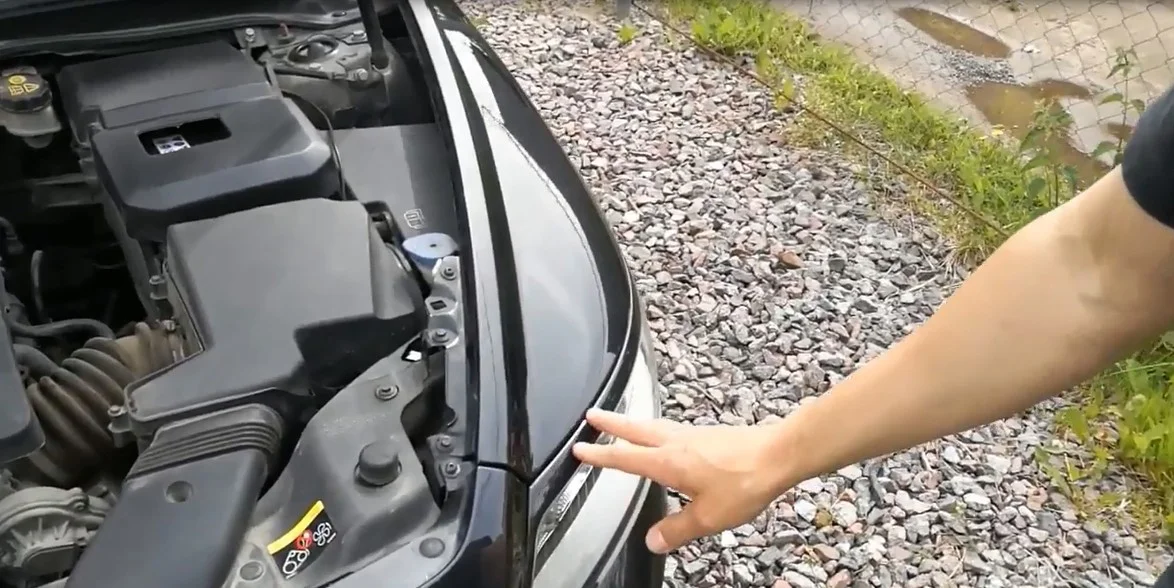

Вытаскиваем ключ из замка зажигания и открываем капот.

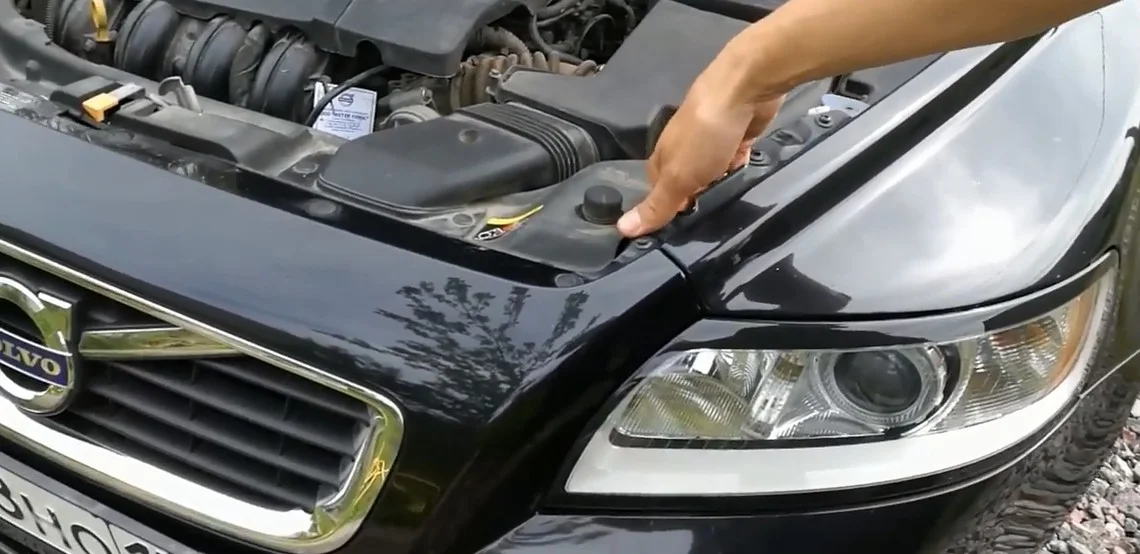

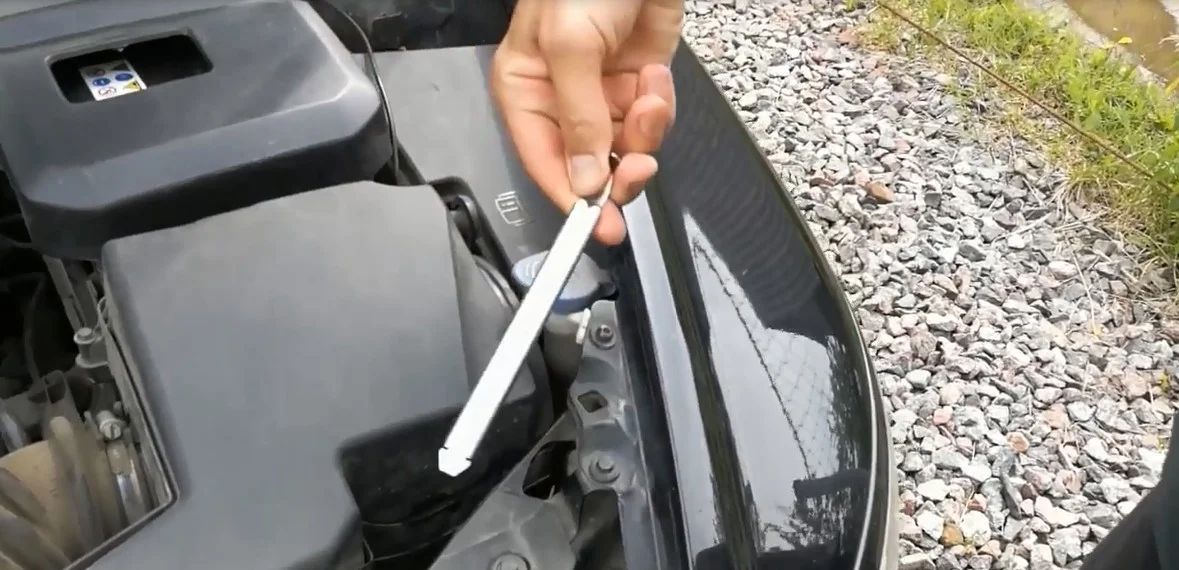

Извлекаем стопорный штифт крепления фары. Зацепляемся пальцем за ухо и тянем вверх.

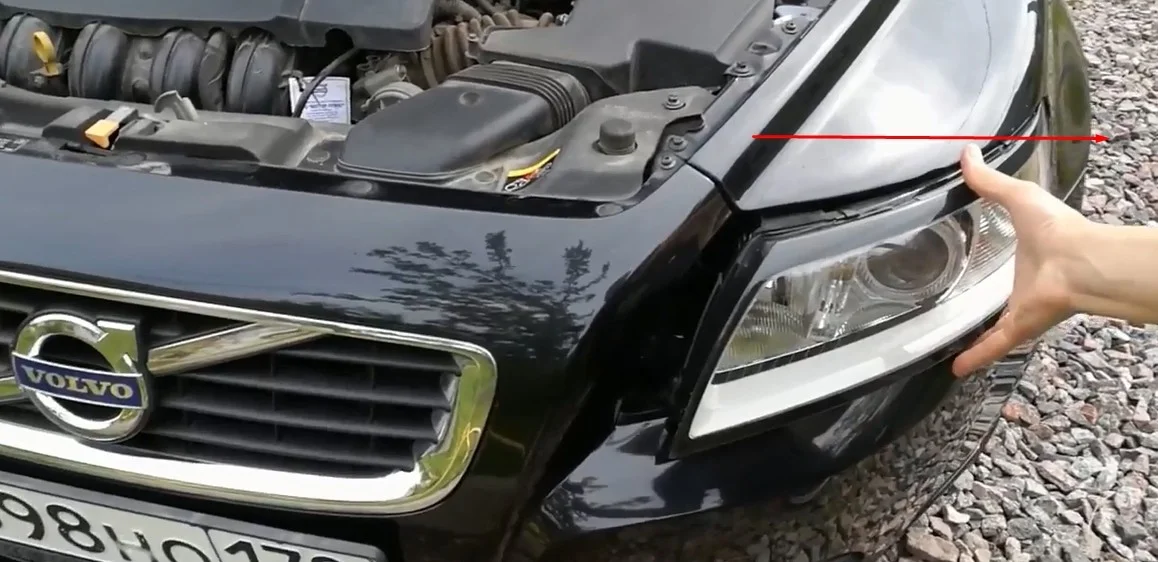

Рукой изнутри подталкиваем и выдвигаем край фары, который ближе к замку капота.
Беремся рукой за фару, сдвигаем ее в бок и тем самым вынимаем ее из стопорного паза.

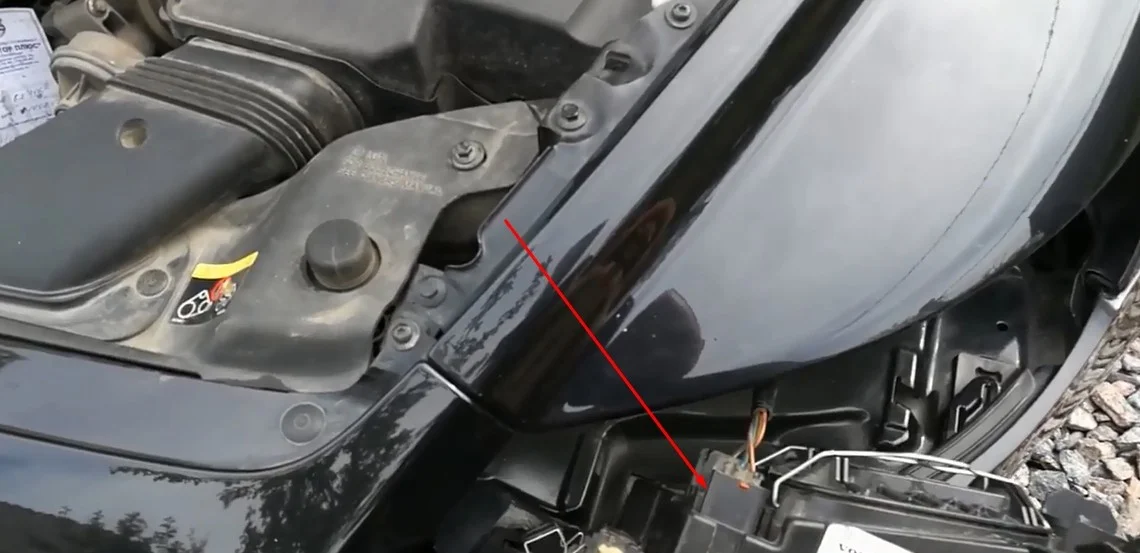

Сжимаем фиксатор и снимаем разъем питания. После снятия разъема фару больше ничего не удерживает, демонтируем ее.

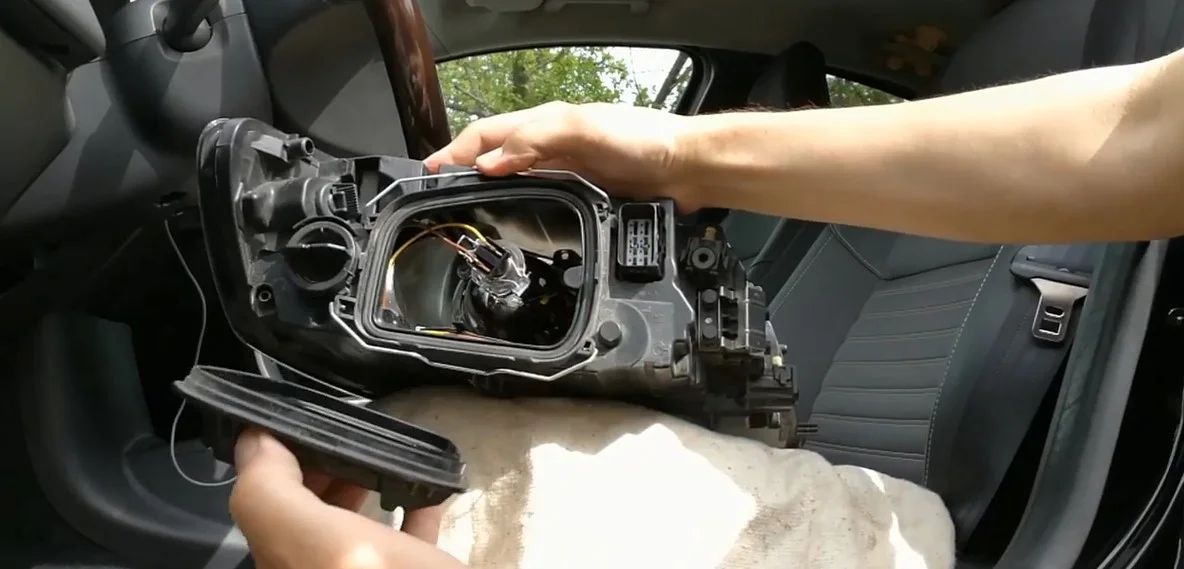

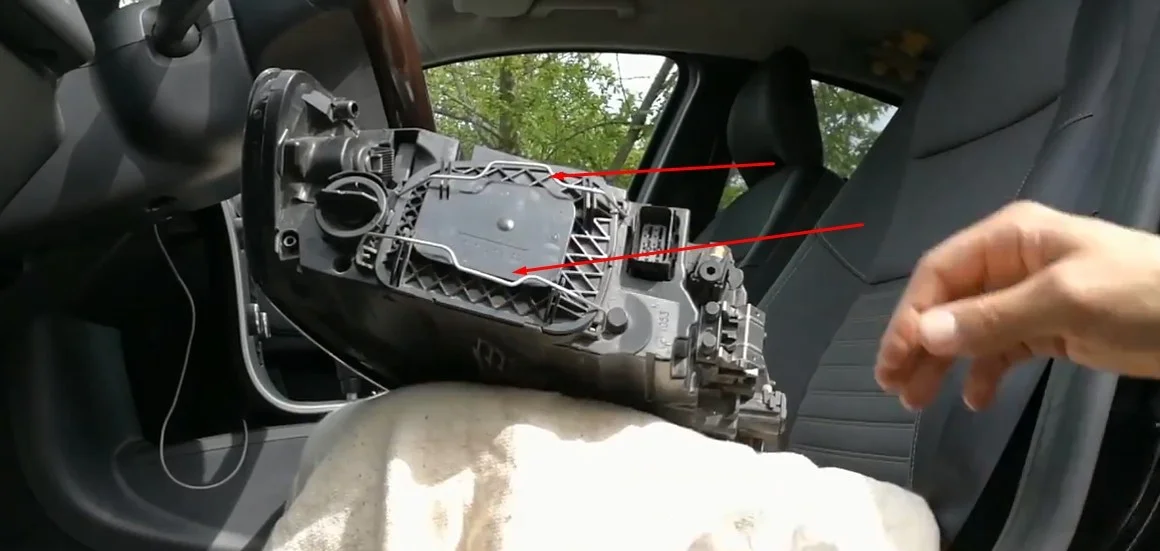

Для замены лампы ближнего света отщелкиваем 2 пружинные защелки пылезащитной крышки. После того как сняли защелки, демонтируем крышку.

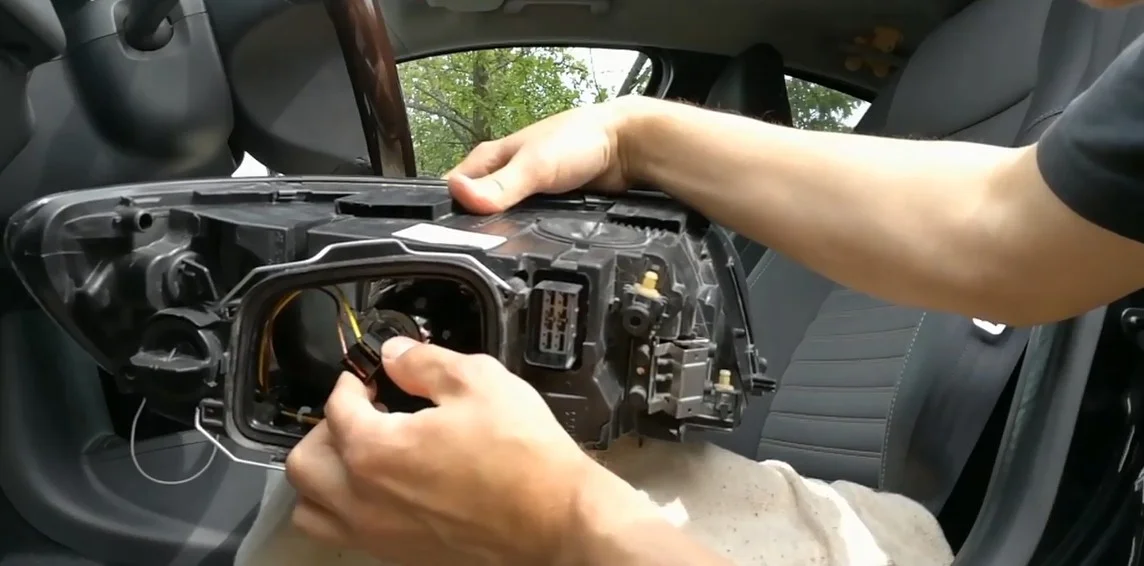

Отключаем разъем питания лампы просто потянув вверх.

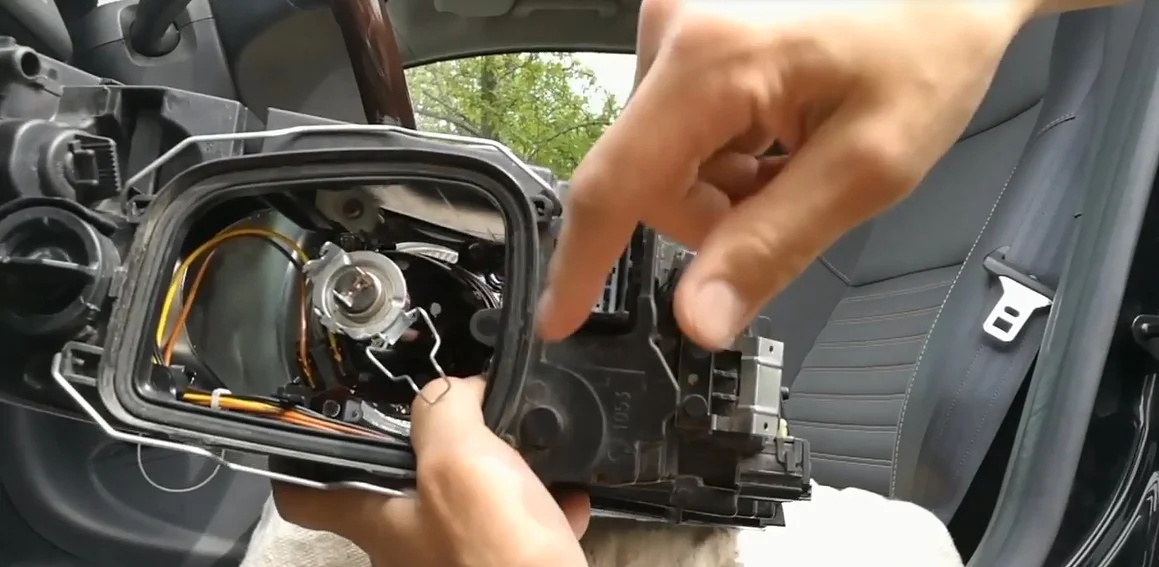

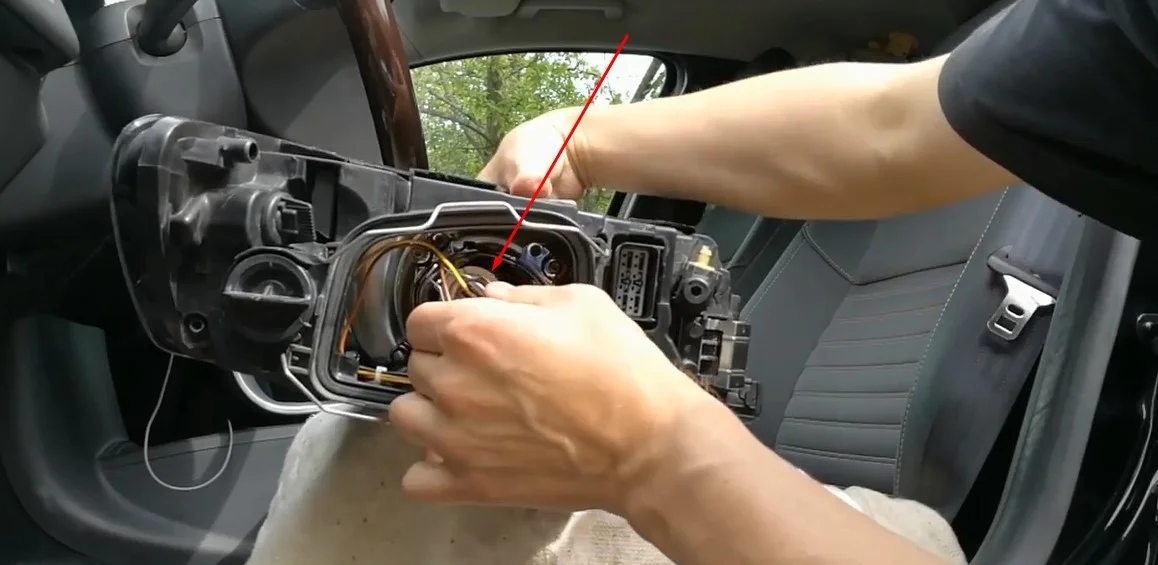

Нажимаем на ушко пружинного фиксатора лампы..,
… уводим влево и тем самым разъединяем его.

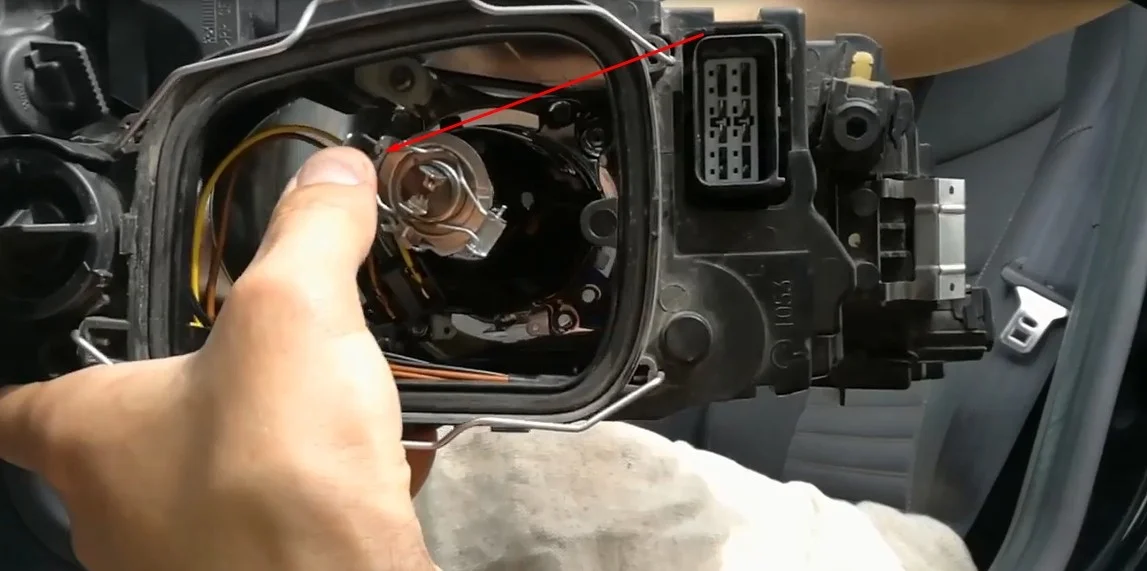

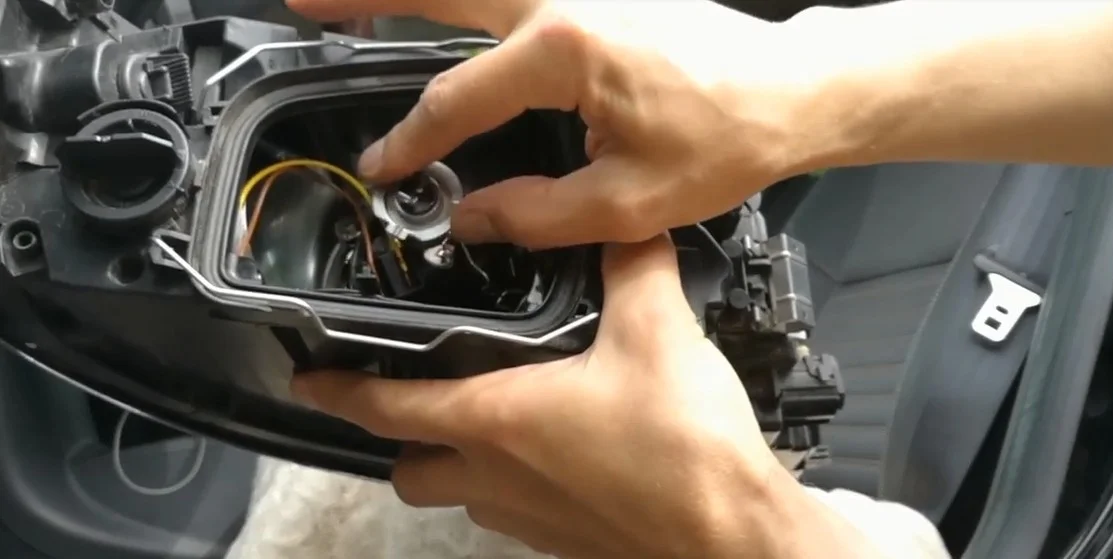

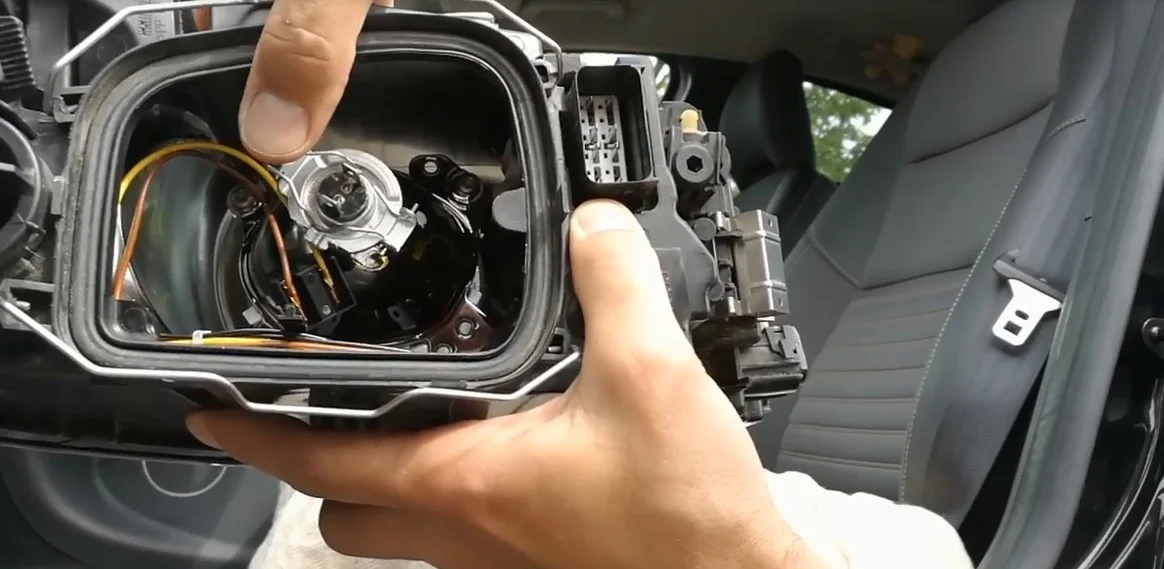

Извлекаем лампу из места посадки и монтируем новую.

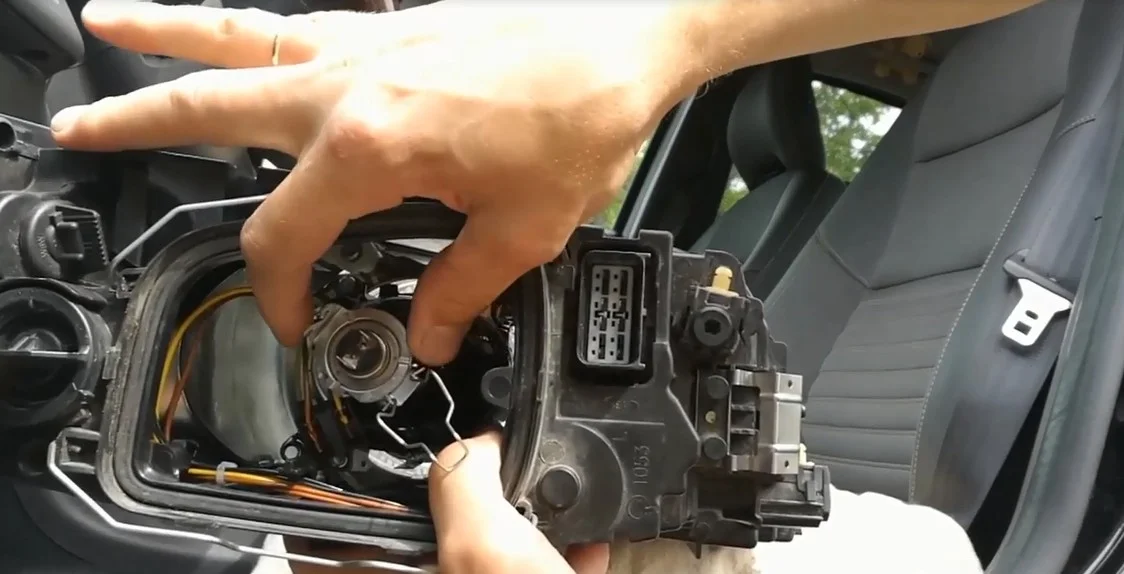

Лампу устанавливаем так чтобы выступ на корпусе попал в паз.
Защелкиваем фиксатор..,
а также подключаем разъем питания.

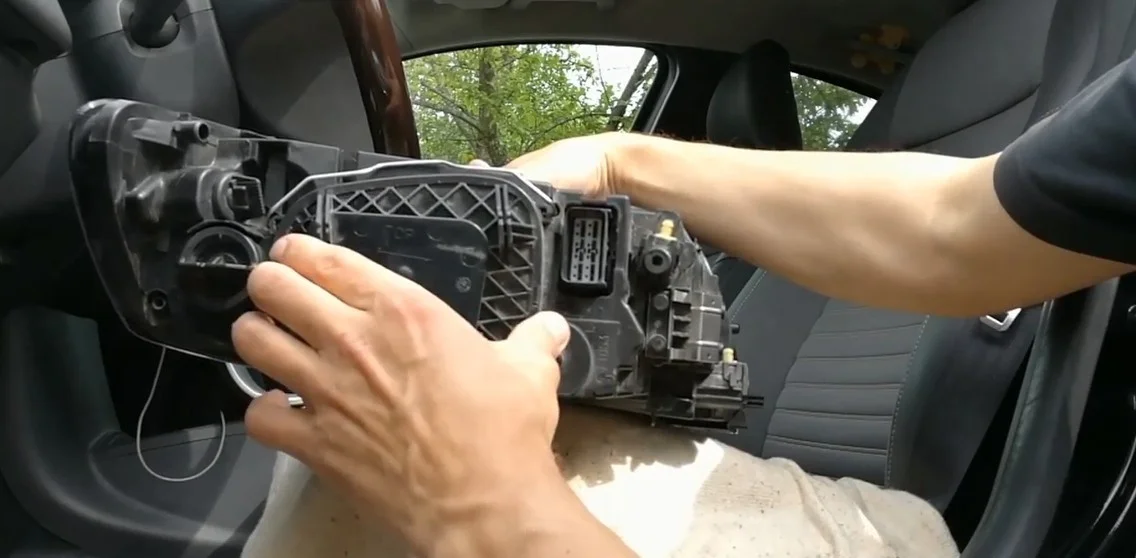

Одеваем пылезащитную крышку..

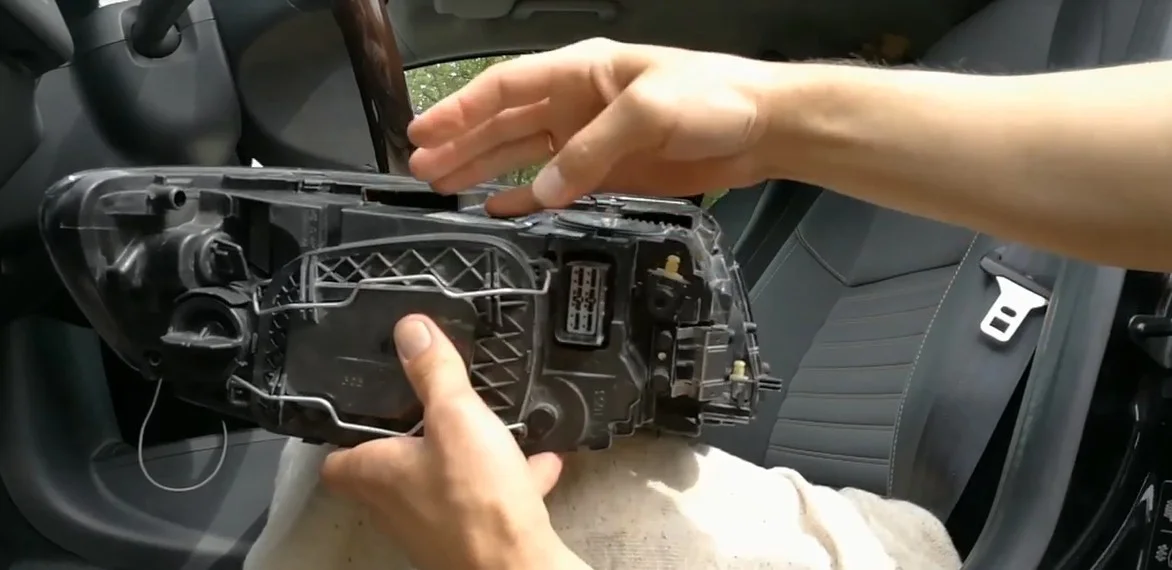

… и фиксируем ее металлическими защелками.

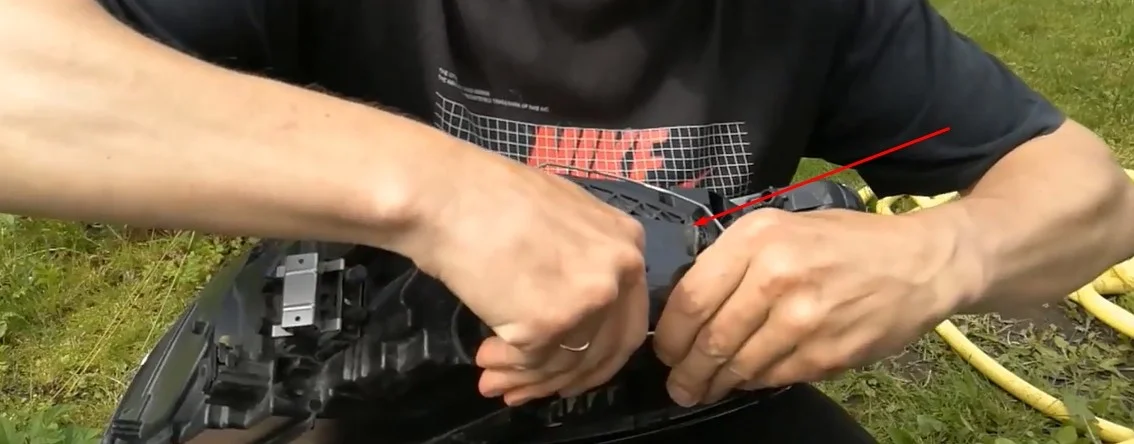

Для замены центральной лампочки габаритов открываем металлические защелки крышки и снимаем ее.

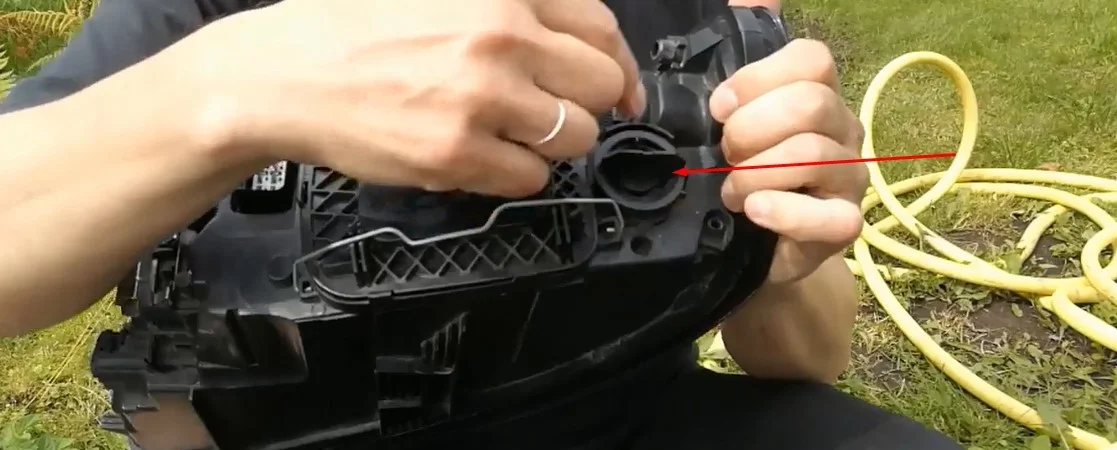

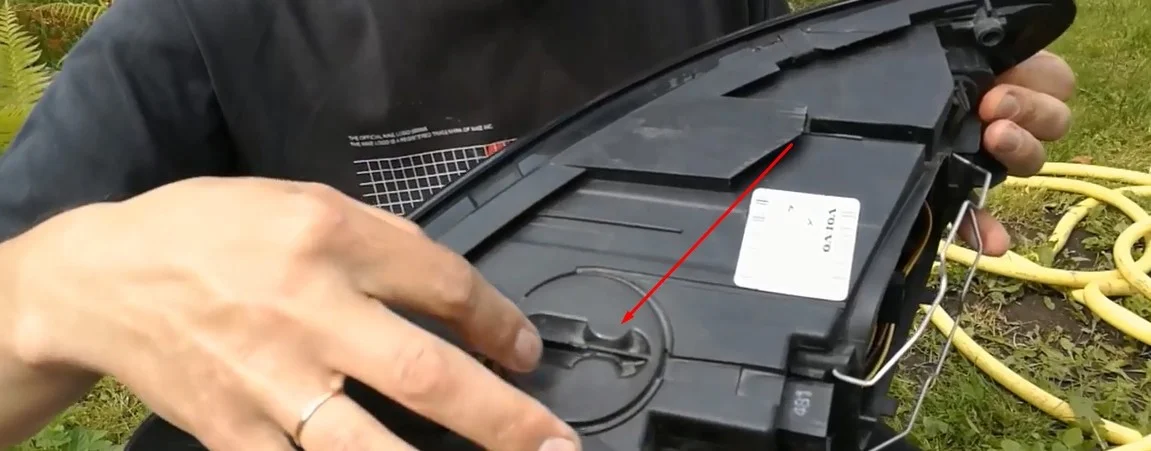

Поворачиваем против часовой стрелки где-то на 45 градусов круглую крышку и извлекаем ее.
Беремся рукой или пинцетом и аккуратно тянем за провода питания лампы габаритов. Лампа выйдет с места посадки вместе с патроном.
Беремся за патрон, извлекаем лампу и устанавливаем новую. Просто вынимаем/вставляем никаких хитростей нет.

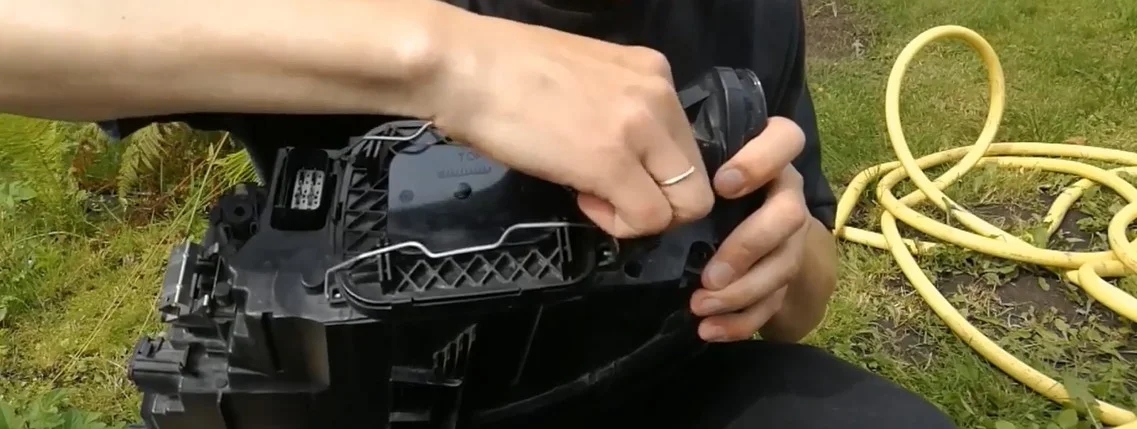

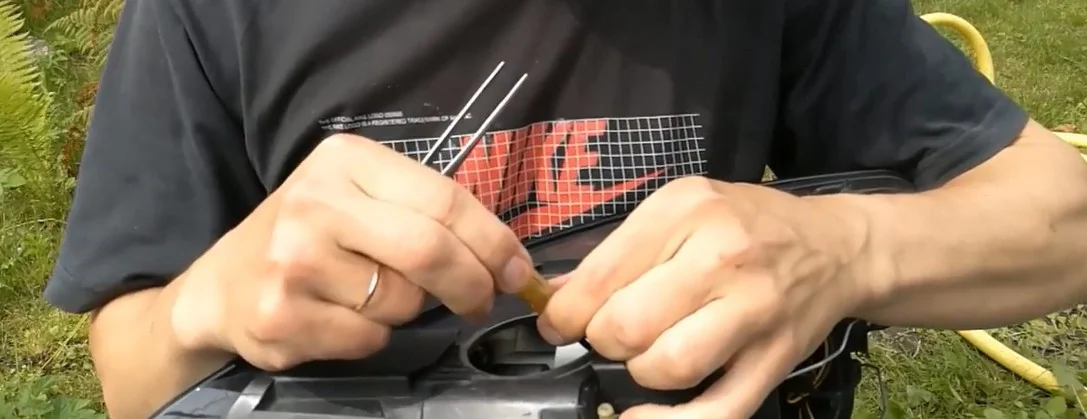

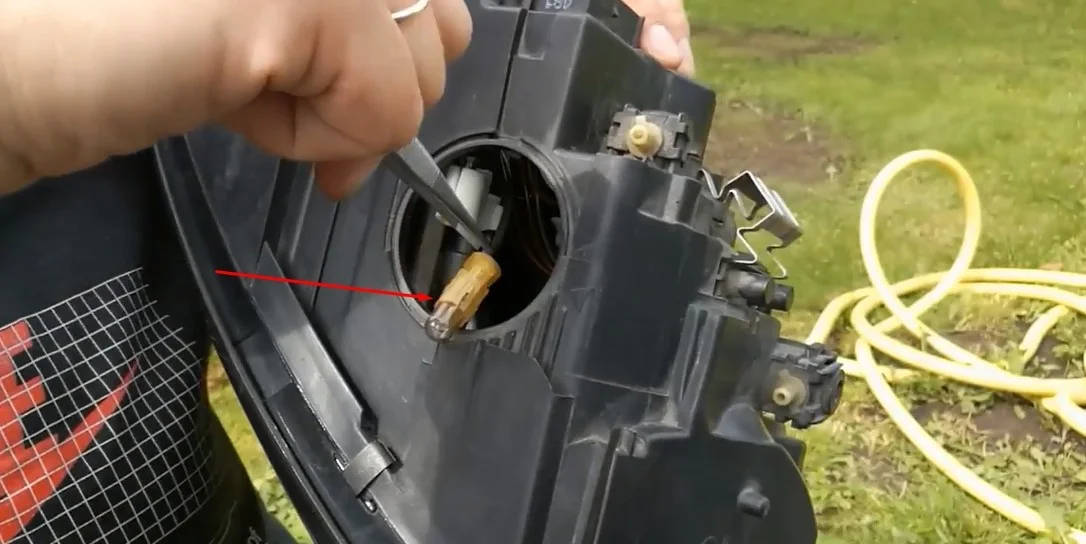

Устанавливаем патрон с лампой на место. Можно изловчиться руками, но лучше пинцетом. Далее производим обратную сборку.

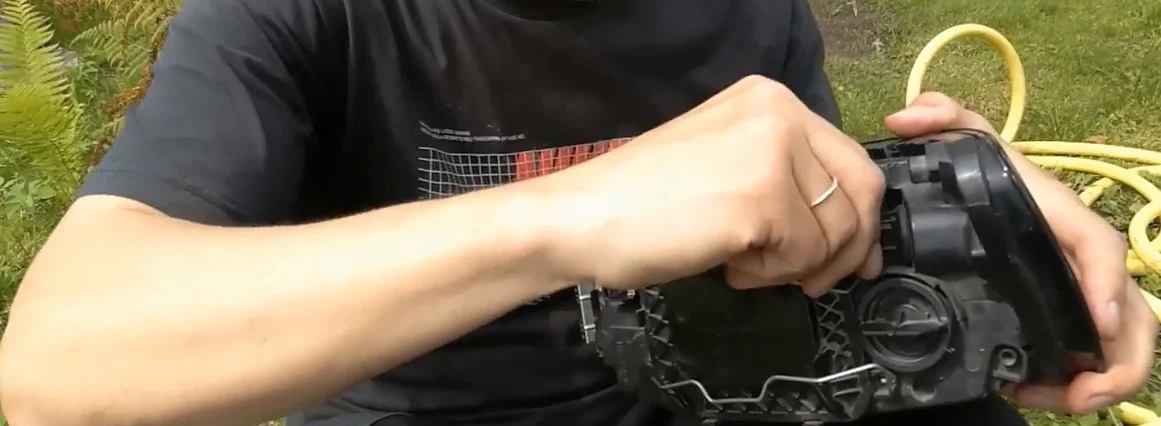

Для замены лампы поворотника поворачиваем патрон с лампой против часовой стрелки и извлекаем.

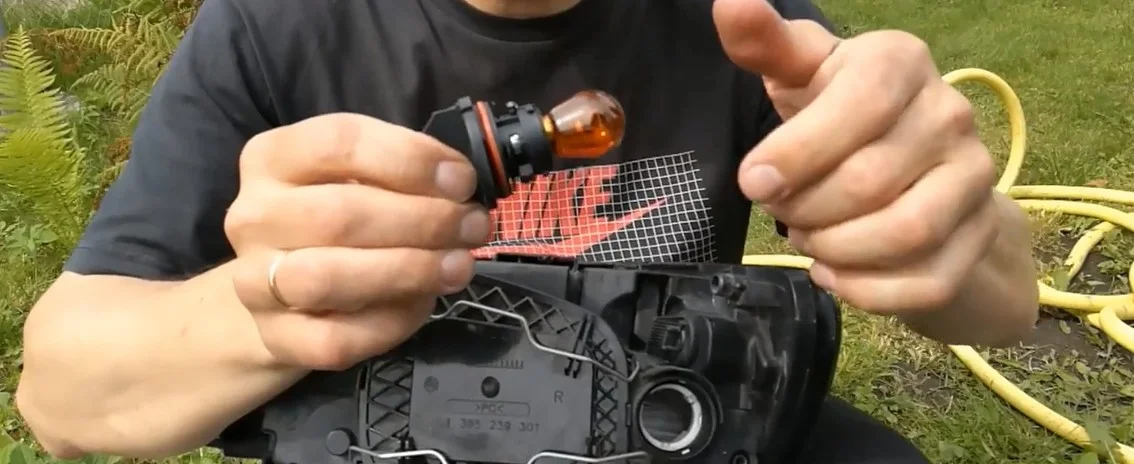

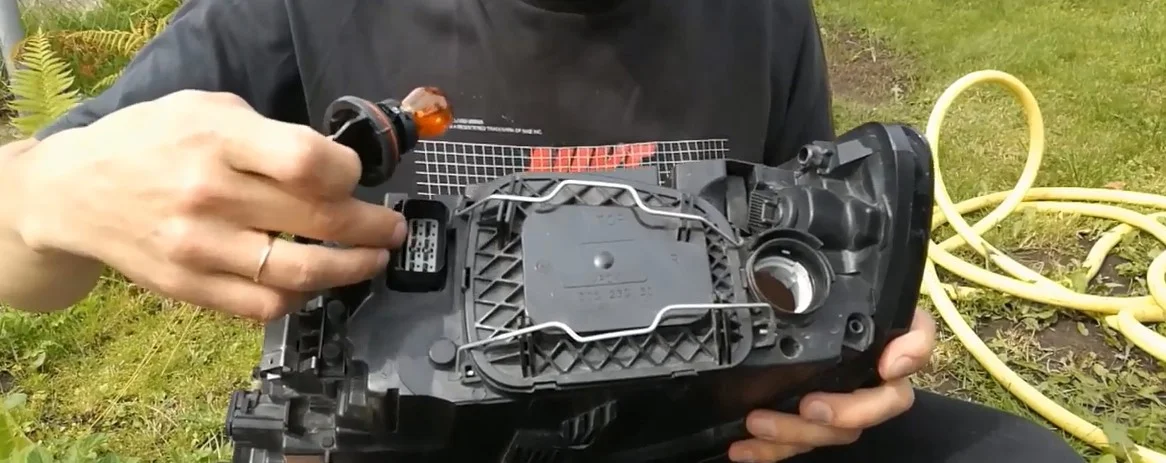

Нажимаем на лампу, поворачиваем влево и вынимаем. Чтобы установить новую, вставляем и поворачиваем до упора.
Вставляем патрон с лампой и поворачиваем до фиксации.

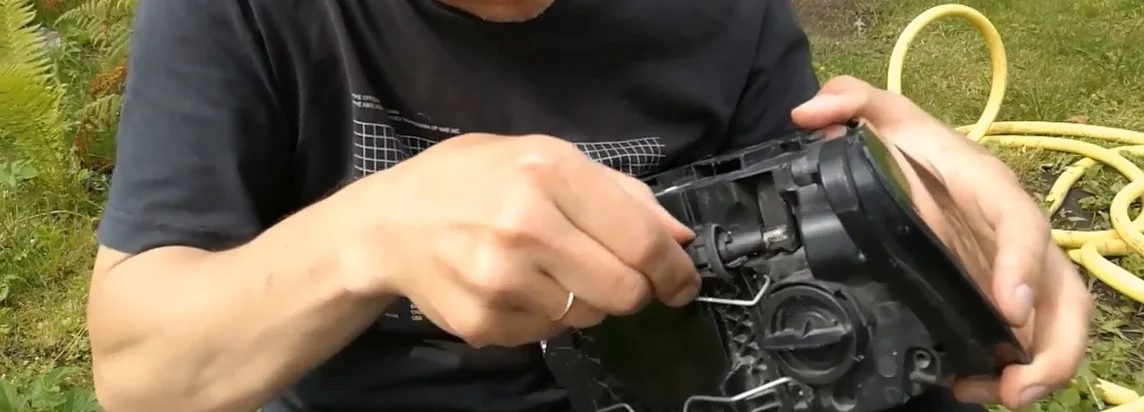

Для замены лампы бокового габарита поворачиваем патрон с лампой и извлекаем.

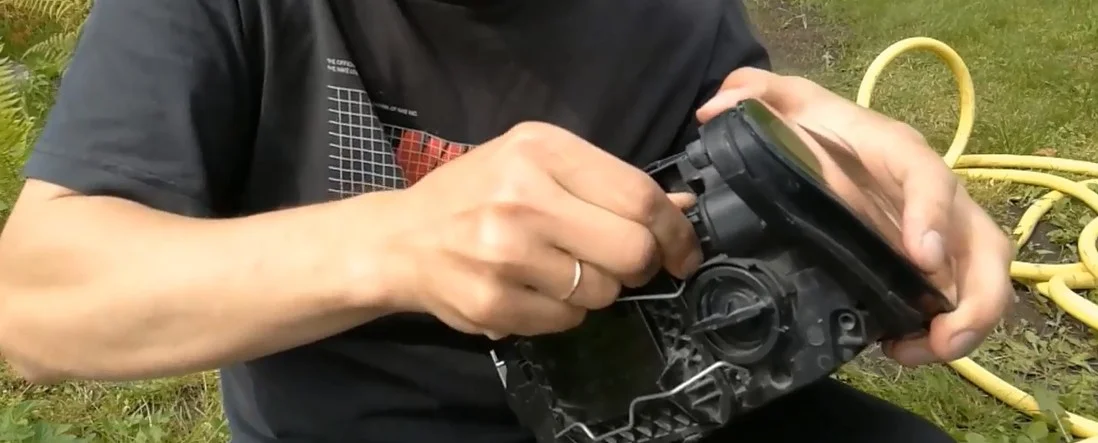

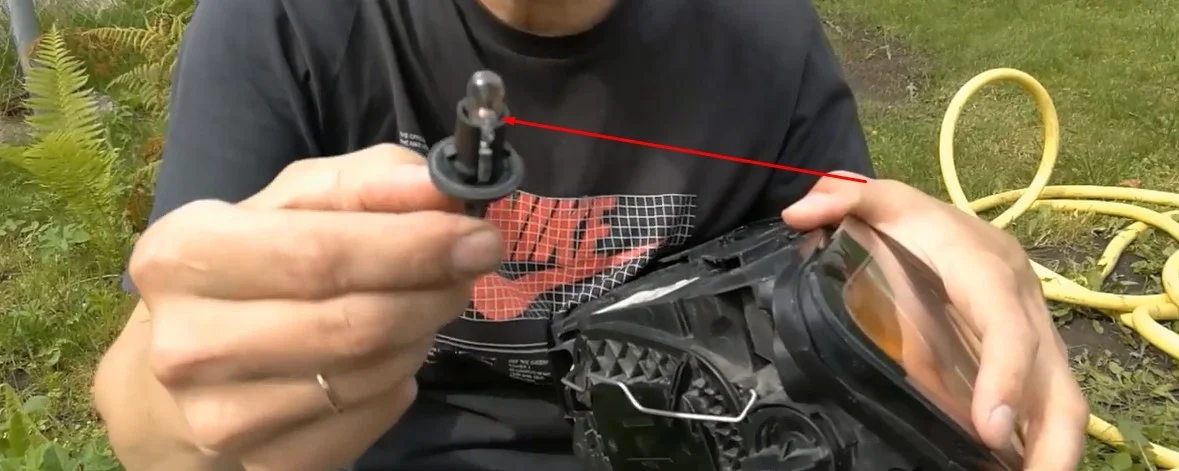

Извлекаем лампу из патрона и монтируем новую.
Монтируем патрон с лампой в фару и поворачиваем до упора.

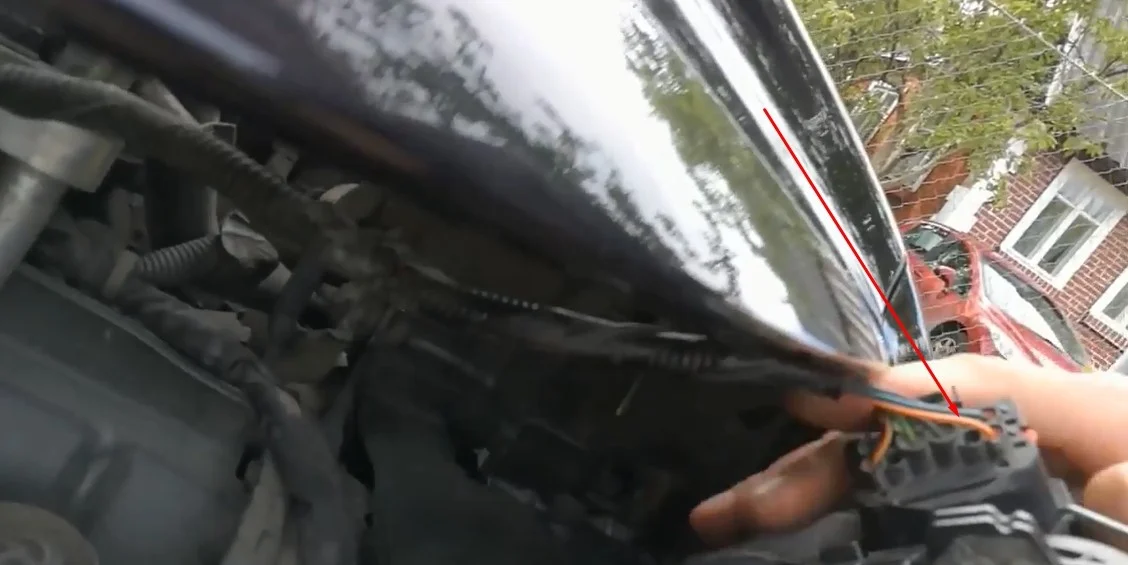

Для установки фары подносим ее к месту посадки и подсоединяем разъем питания до щелчка.
Заводим край фары в паз и задвигаем на место.

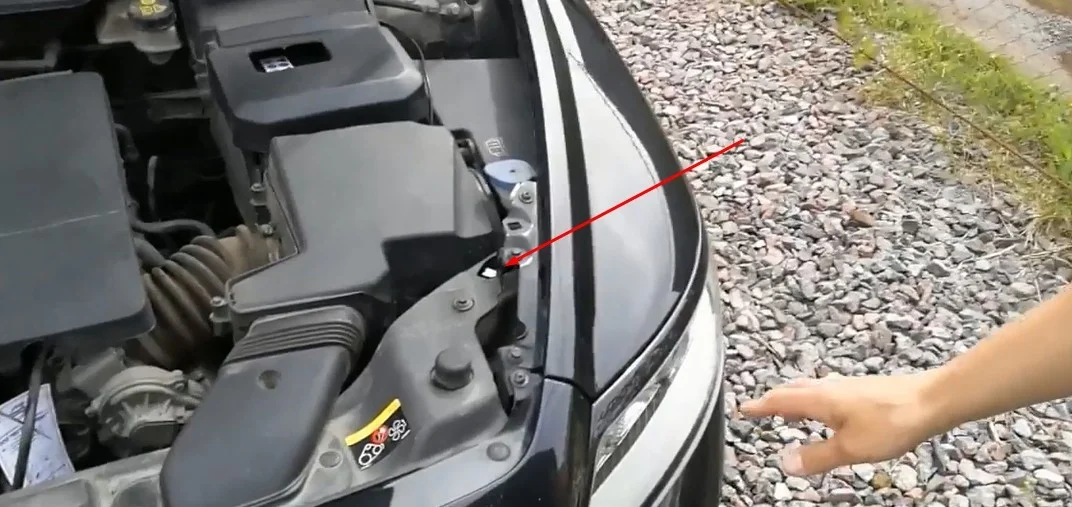

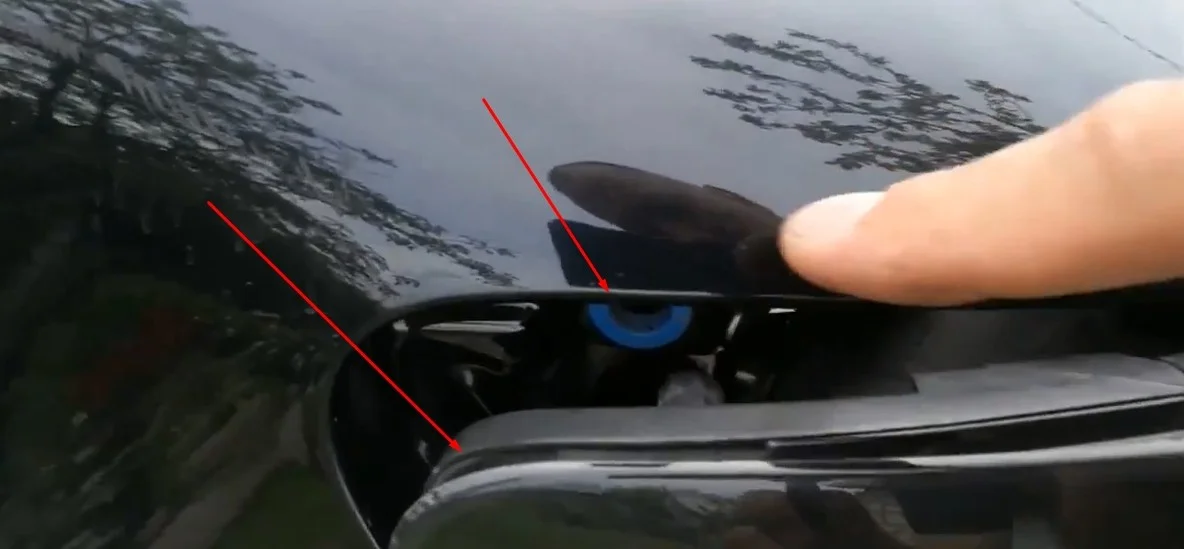

Вставляем стопорный штифт и фара закреплена. Лампы справа и слева меняются аналогично, крепеж фар тоже идентичен.
