Где находятся предохранители на Форд Мондео 4?

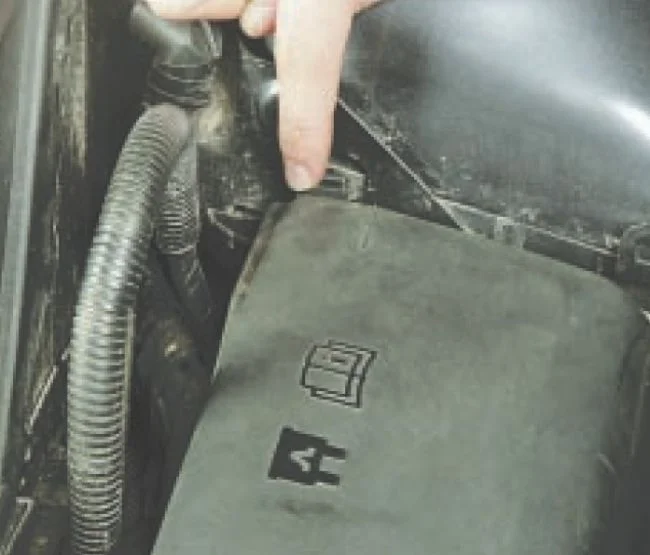

Предохранители в Форд Мондео 4 находятся в трёх блоках. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра. Внутри крышки блока на неё нарисована схема предохранителей. Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону.

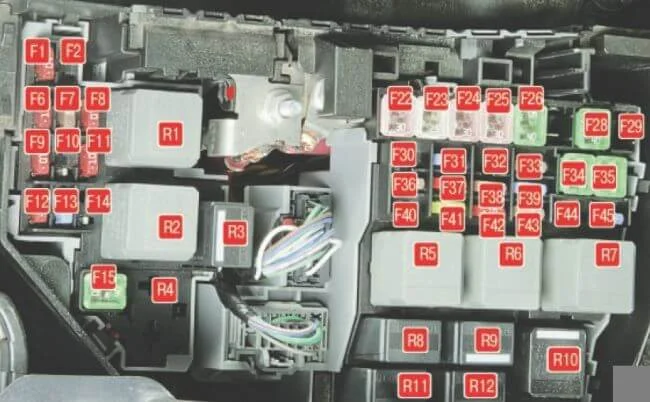

Положение реле и предов под капотом.

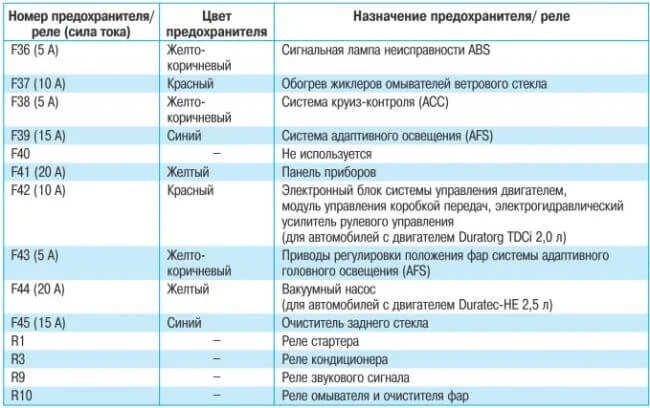

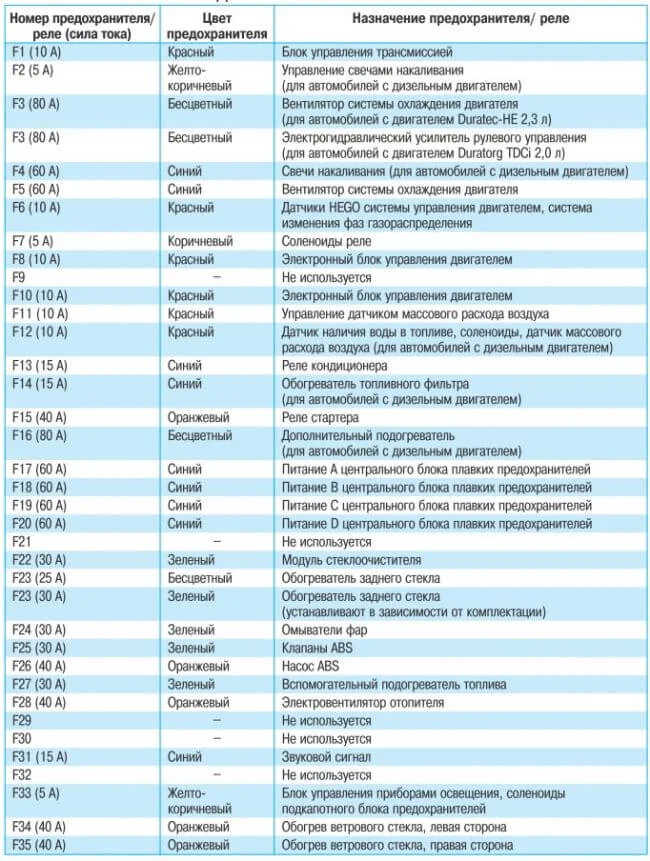

Таблица для чего предназначены предохранители в подкапотном блоке.

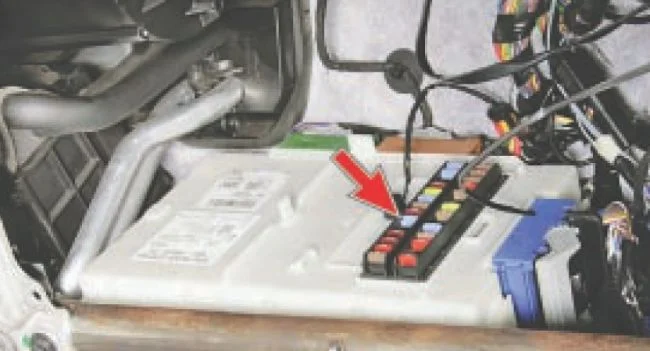

Второй блок стоит под торпедо справа, под бардачком.

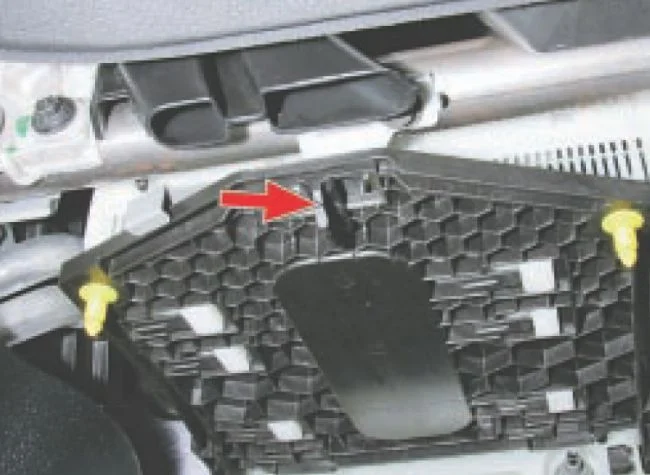

Блок соединён с электронным блоком. Надо повернуть фиксатор по часовой и опустить вниз. Тогда можно добраться до самих предохранителей.

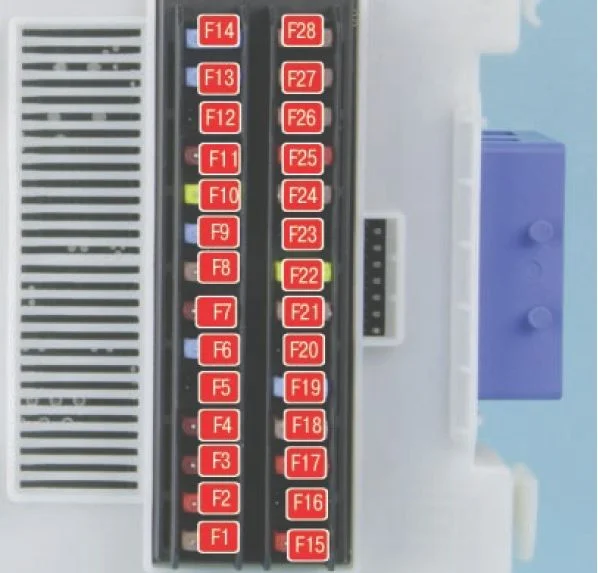

Размещение предохранителей в салонном блоке.

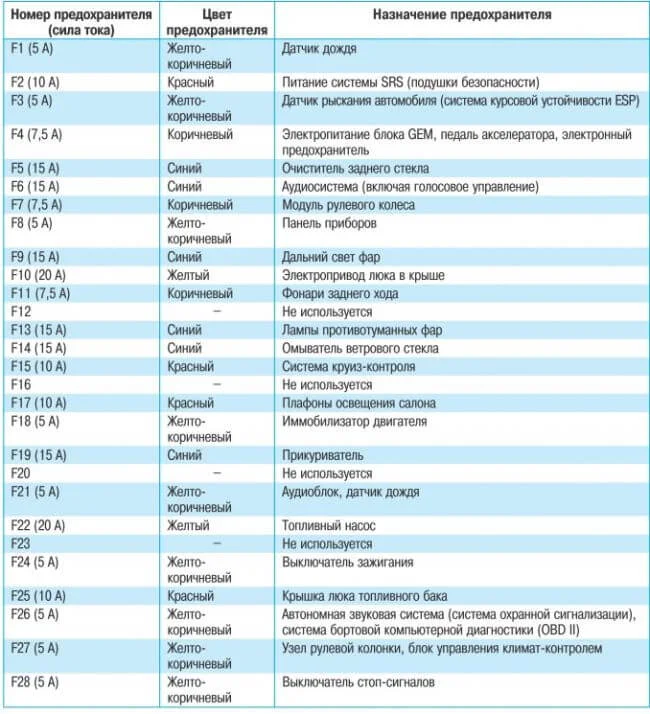

Таблица по назначению предохранителей в салонном блоке.

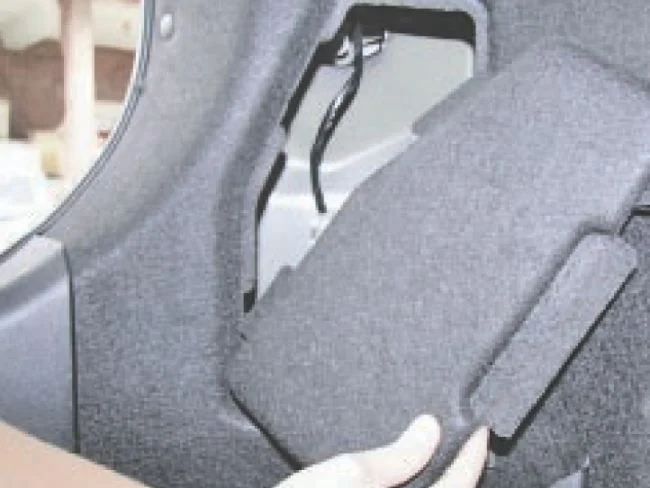

Третий блок стоит в багажнике, под крышкой, сбоку. Крышка имеет характерную выемку.

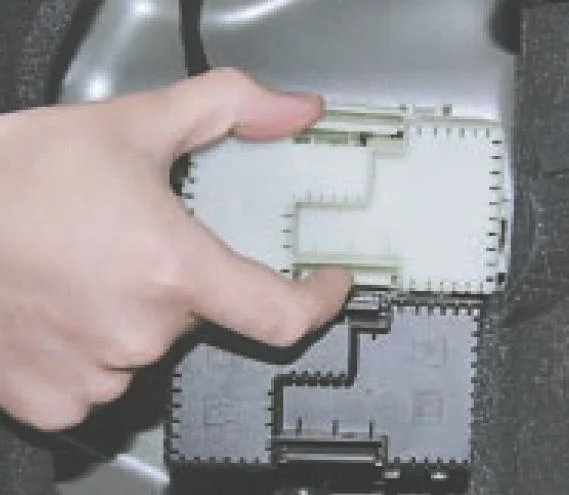

Блок закрыт двумя крышками, которые снимаются после сжатия фиксаторов.

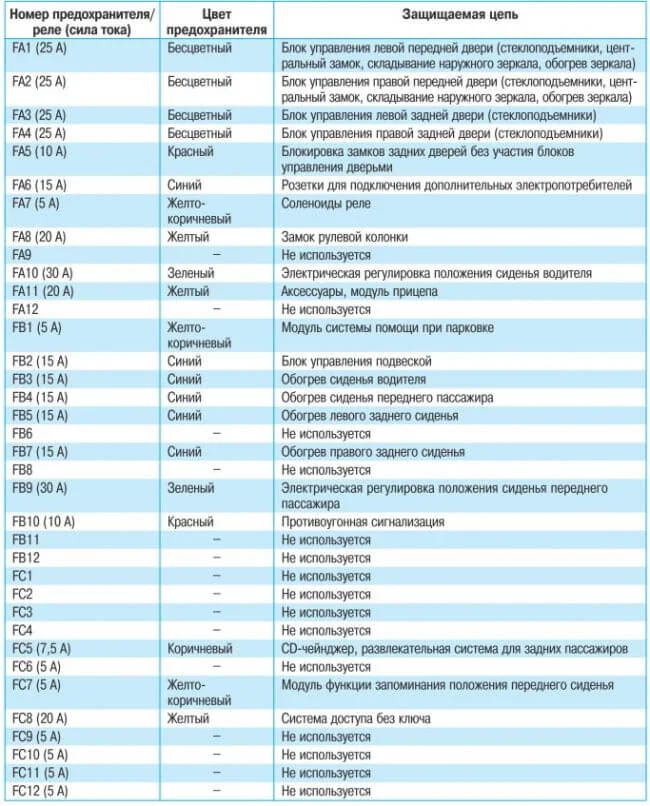

Предназначение предохранителей блока багажника.

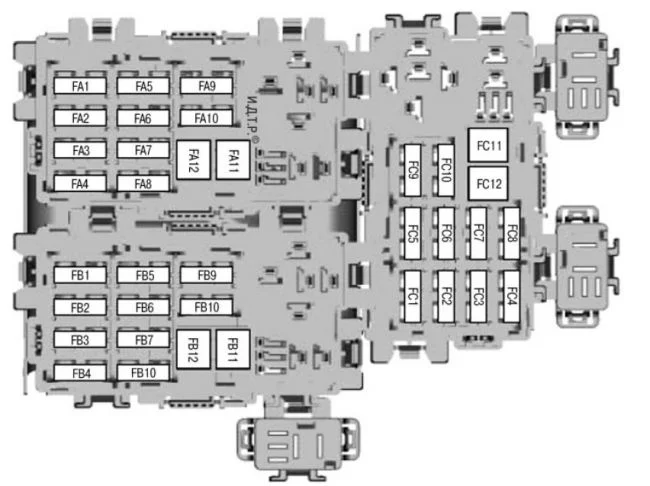

Схема предохранителей багажника седана и хэтчбека.

Схема заднего блока универсала.
