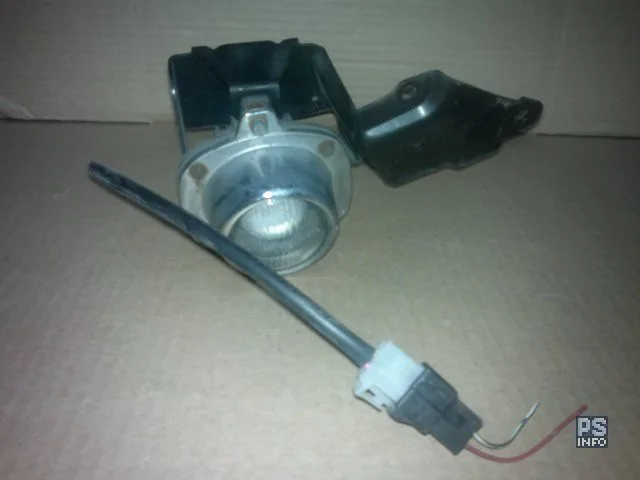

Как подключить противотуманки ?

Основные моменты для установки ПТФ на автомобиль Тоёта Дуэт можно воспользоватся от сюда: forums.drom.ru/toyota-vitz-yaris-platz-echo-funcargo-ist-bb-will-vi-sienta/t1151783641.html

но схемами для подключения воспользоватся вот этими:

Габариты, противотуманные фары:

Фары, звуковой сигнал:

Схема управления АКПП:

В принципе подключать можно разными способами:

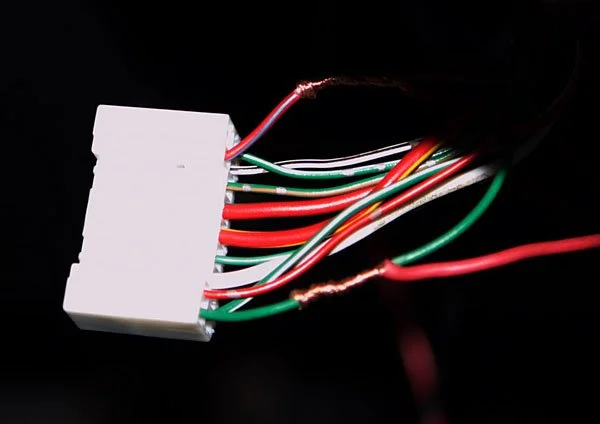

1. Если нужно, чтоб противотуманки включались только при включенных габаритах или ближнем свете, то провода от выключателя присоединяем к красному с голубой полосой проводу и к зелёному проводу (зелёные стрелки на фото). При этом варианте подключения — с выключением габаритов противотуманные фары тоже гаснут, независимо от положения собственного выключателя. Я выбрал этот вариант.

2. Если нужно, чтобы противотуманки просто включались и выключались, независимо от габаритов и ближнего света, то соединяем провода согласно синим стрелкам.

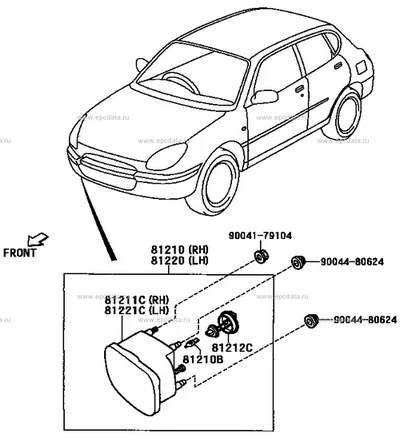

В общем, красный с голубой полосой провод идет от подрулевого выключателя к реле включения противотуманных фар и на него нужно подать плюс (через выключатель). Как вариант, можно придерживатся по ниже приведенной картинке
