Как снять торпеду на ВАЗ 2114

Для снятия торпеды на ВАЗ 2114 потребуются следующие инструменты:

• Крестовая и шлицевая отвертки;
• Вороток с трещоткой;
• Набор торцевых головок;
• Набор рожковых ключей.

Чтобы ничего не замкнуть обязательно снимите минусовую клемму с аккумулятора!

Открутите все крепящие винты левой накладки центральной консоли.

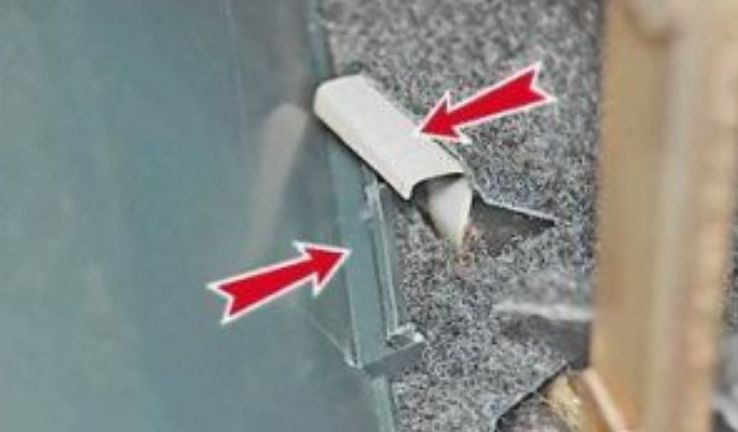

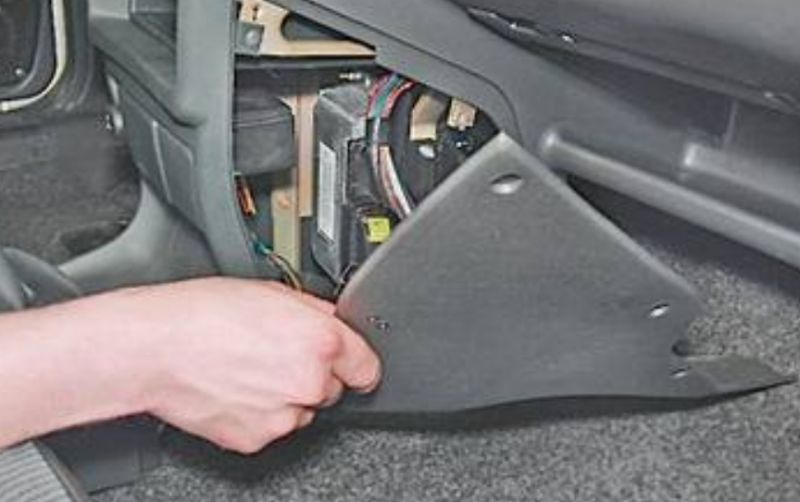

Выведите зацеп и снимите левую накладку.

По аналогии снимите правую накладку центральной консоли (там где расположен ЭБУ).

Снимите провода приходящие на прикуриватель и лампу подсветки.

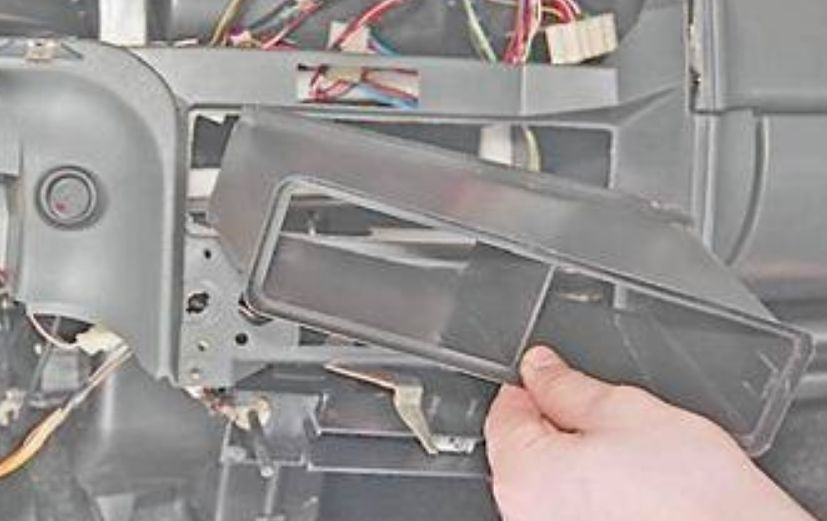

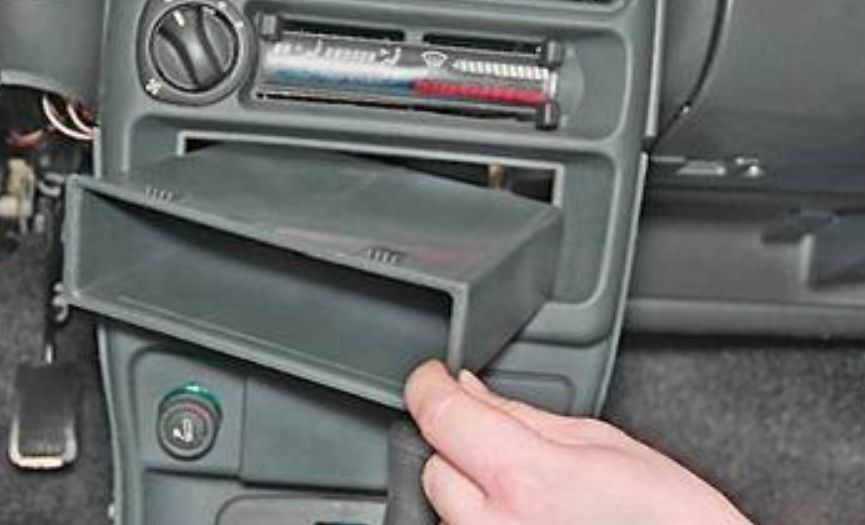

Надавив изнутри достаньте нишу для телефона из центральной консоли.

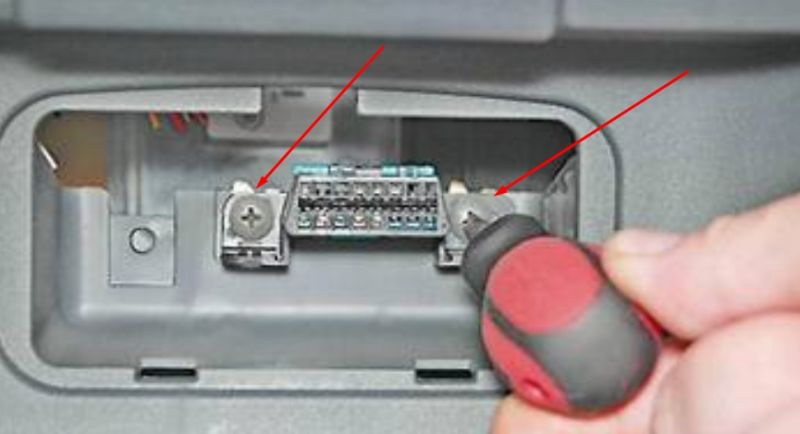

Отверните два винта и утопите колодку для диагностики внутрь.

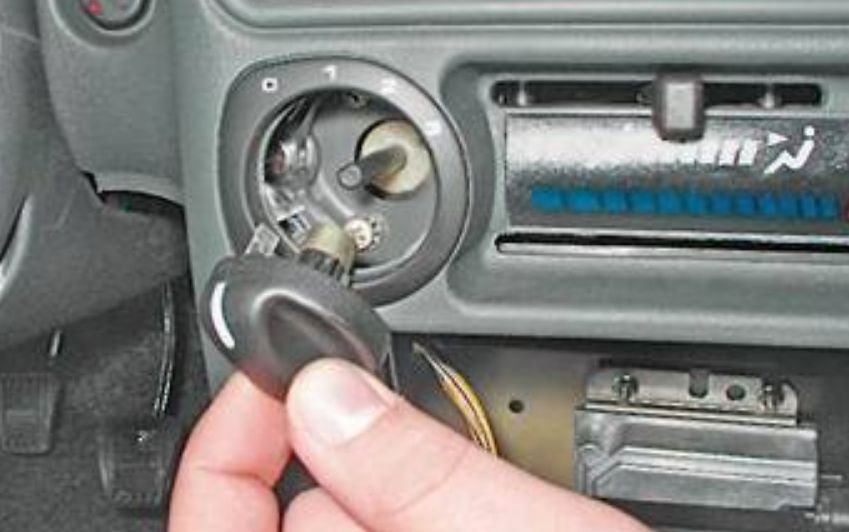

Потянув на себя снимите ручку переключателя печки.

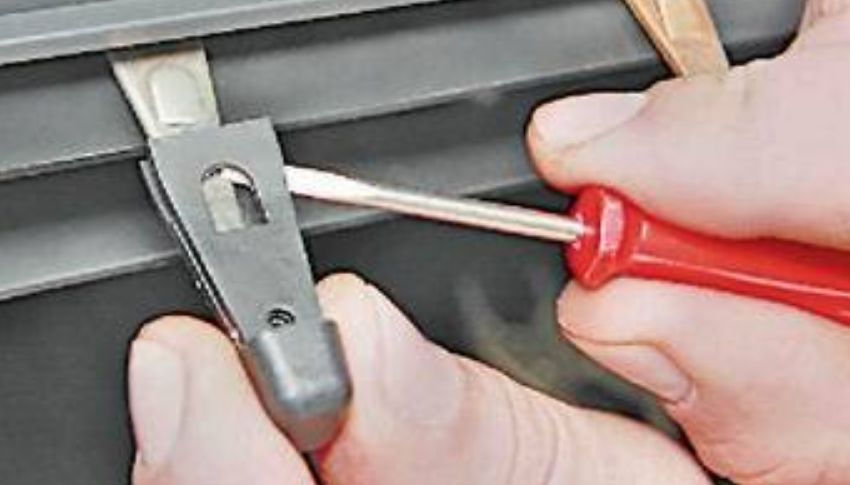

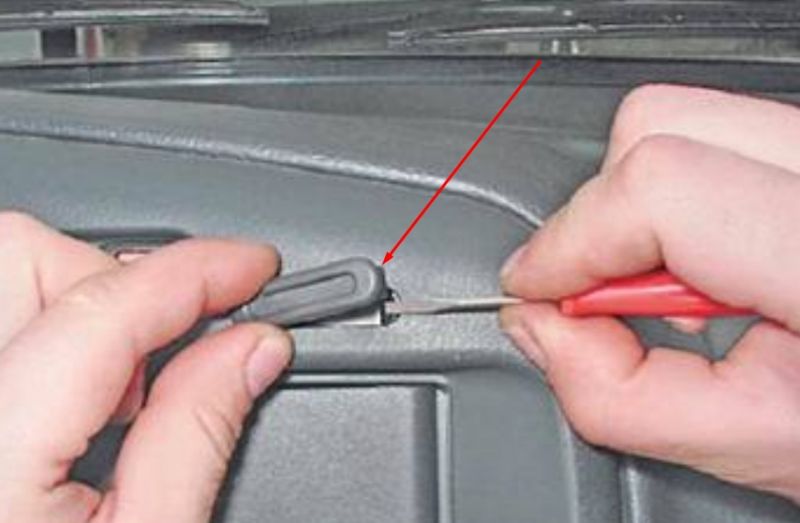

Поддев снимите рукоятки рычагов заслонок.

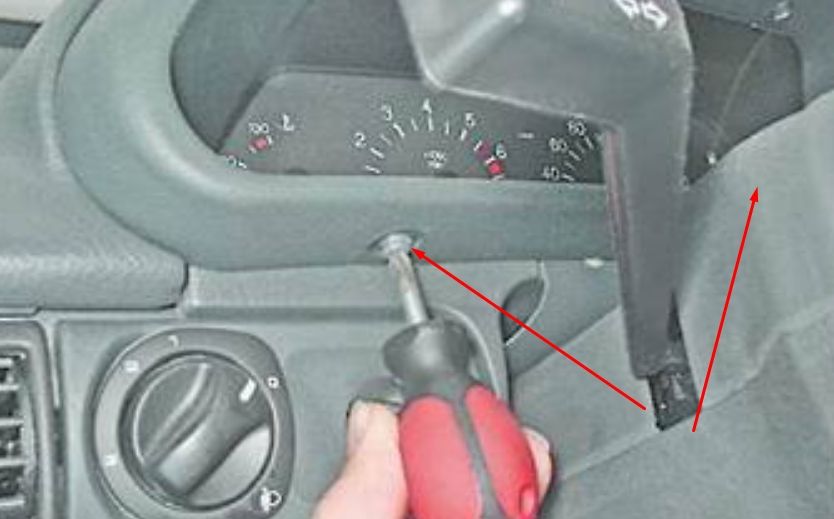

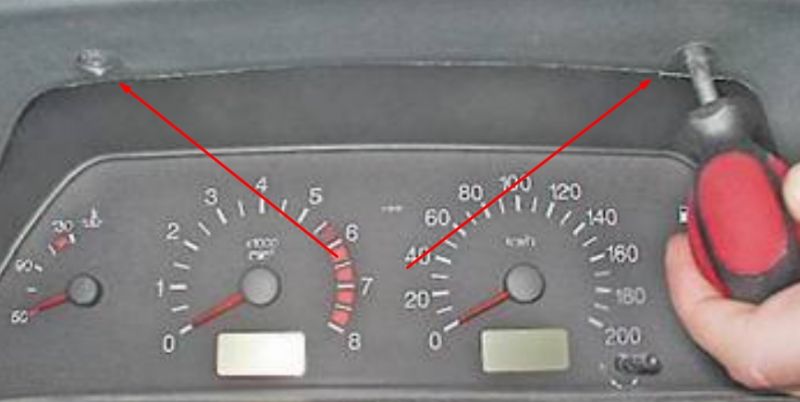

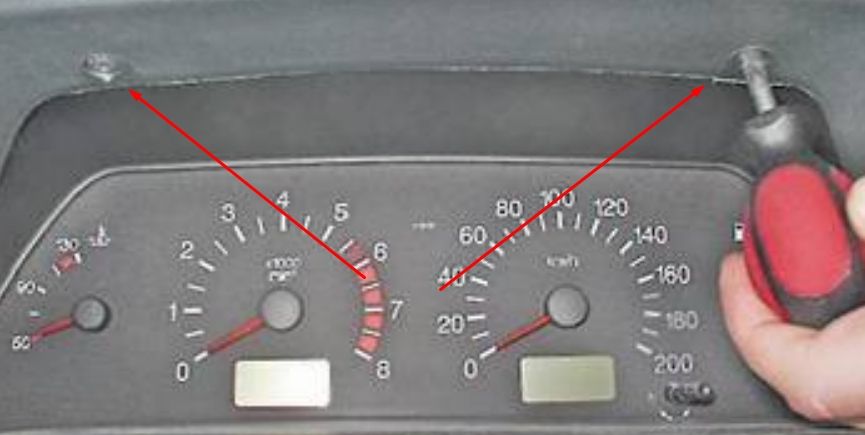

Открутите четыре винта крепления панели приборов.

Поддев снимите заглушку на центральной консоли и выкрутите винт крепления накладки.

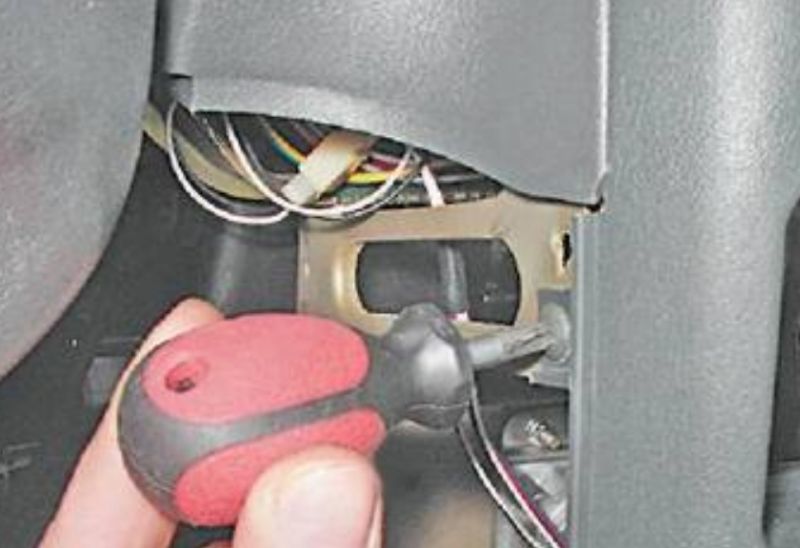

Открутите два винта крепежа накладки снизу.

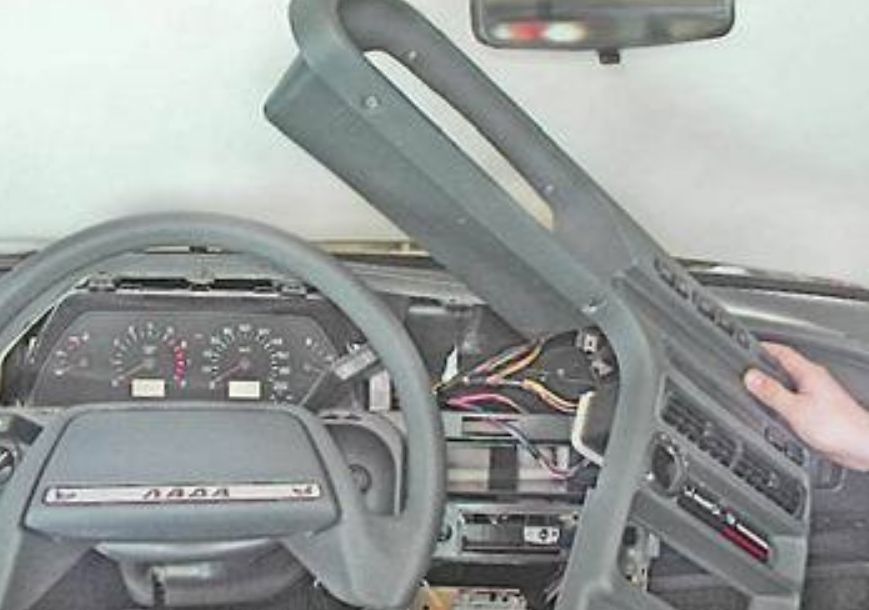

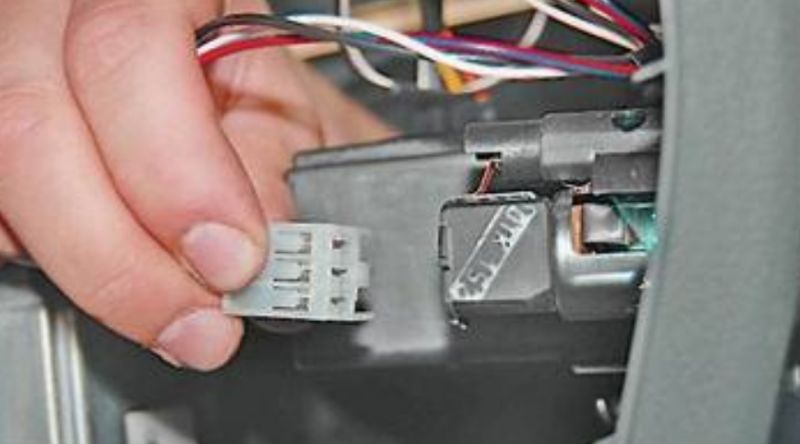

Отведите накладку в сторону и отсоедините все подходящие разъемы. Обратите внимание, перед снятием разъемы лучше подписать, чтобы ничего не перепутать при сборке.

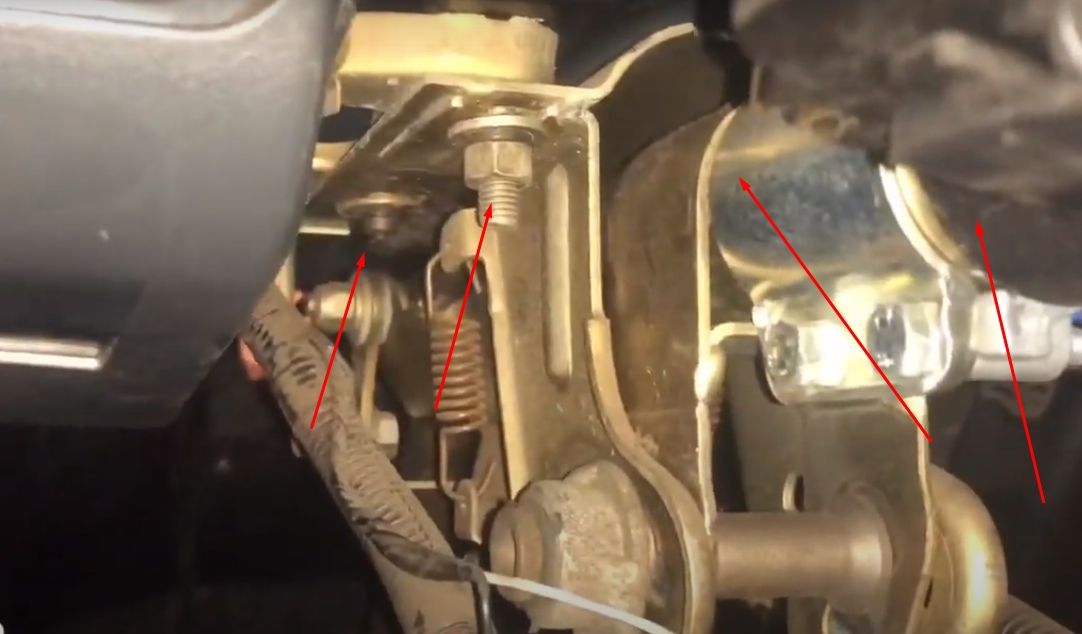

Выдвиньте щиток приборов на себя, отключите все разъемы и снимите его. Открутите четыре болта крепежа рулевой колонки и опустите ее вниз.

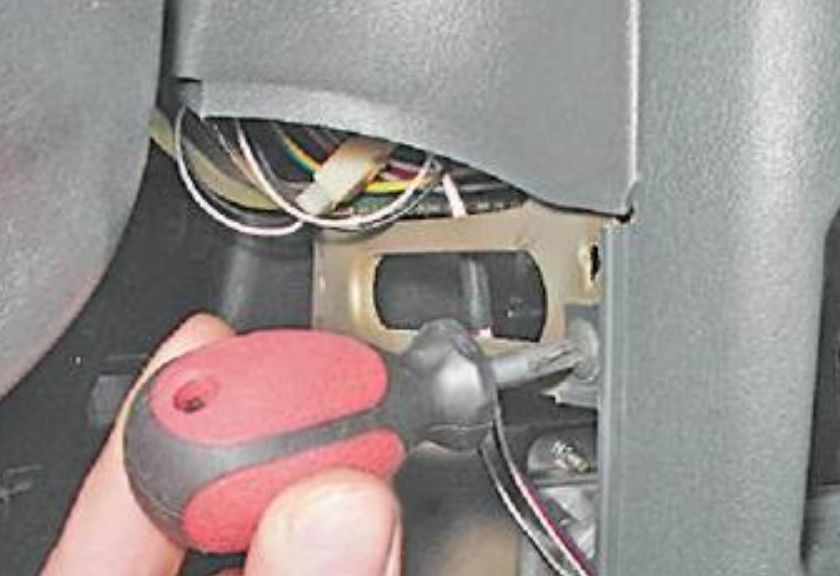

Открутите 2 винта крепежа панели к кронштейну.

Отверните два винта крепежа кронштейна к правой поперечине.

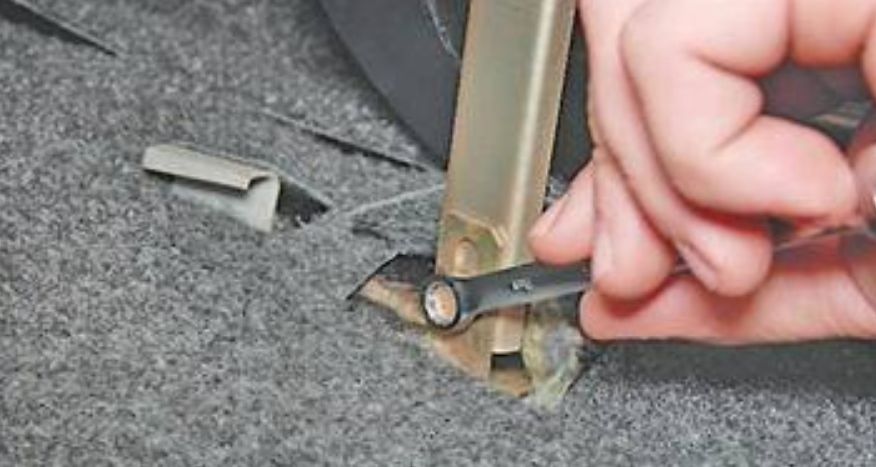

Выкрутите 2 болта нижнего крепления кронштейна и отведите его в сторону.

Открутите и снимите светоотражатель с панели.

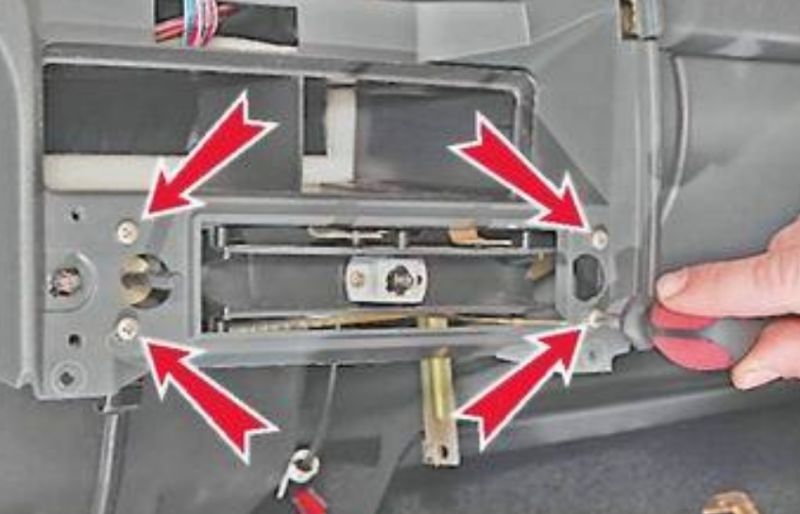

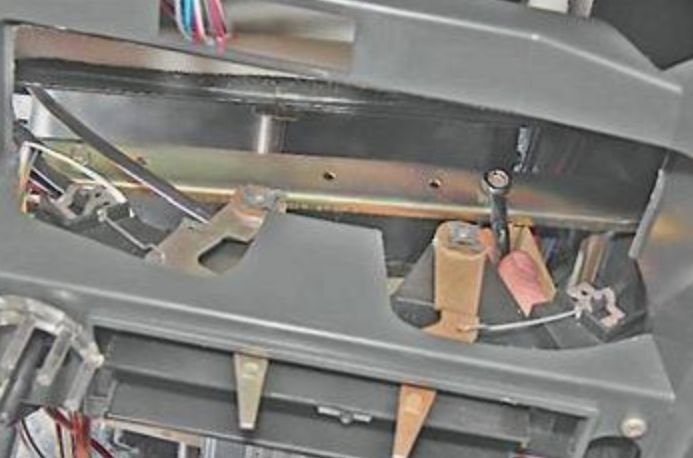

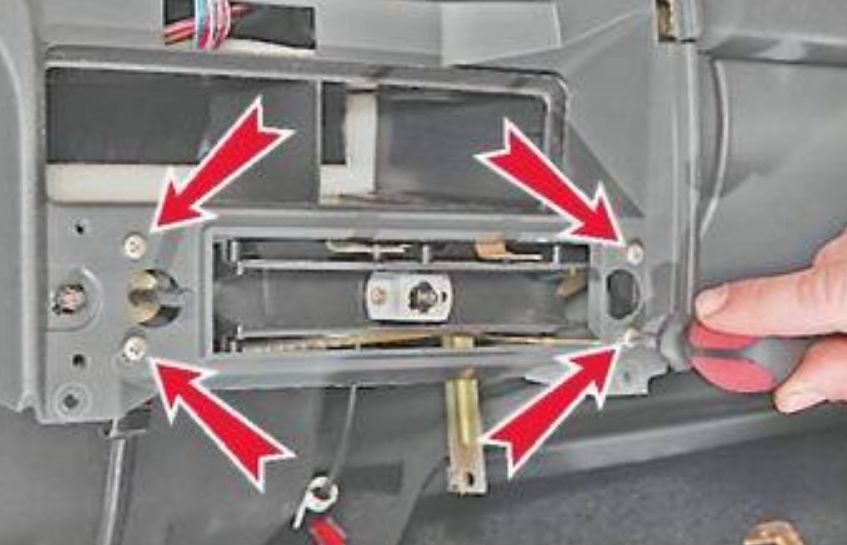

Отверните четыре винта крепежа блока управления заслонками и утопите его внутрь.

Снимите патрон лампочки подсветки переключателя печки.

Отожмите фиксатор и снимите воздуховод с центральной консоли.

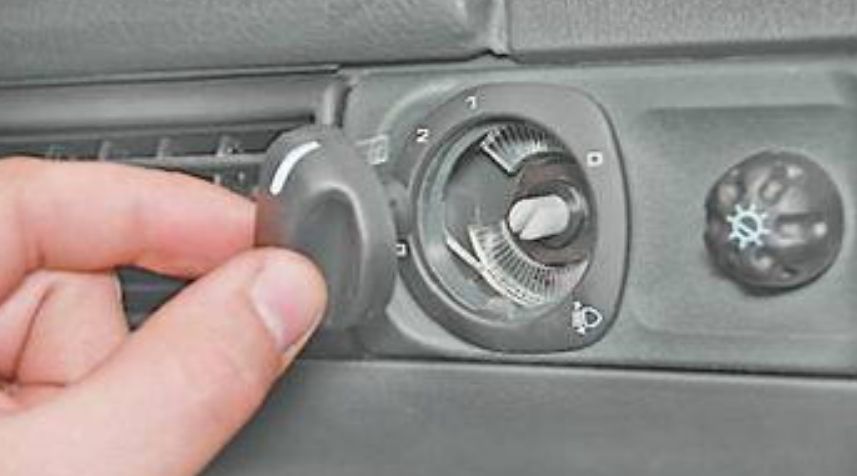

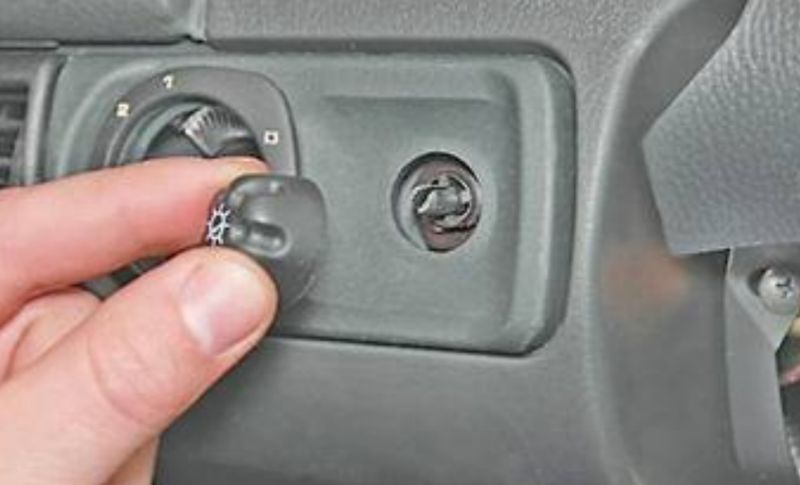

Потянув на себя снимите ручку переключения корректора фар, а также ручку регулировки подсветки.

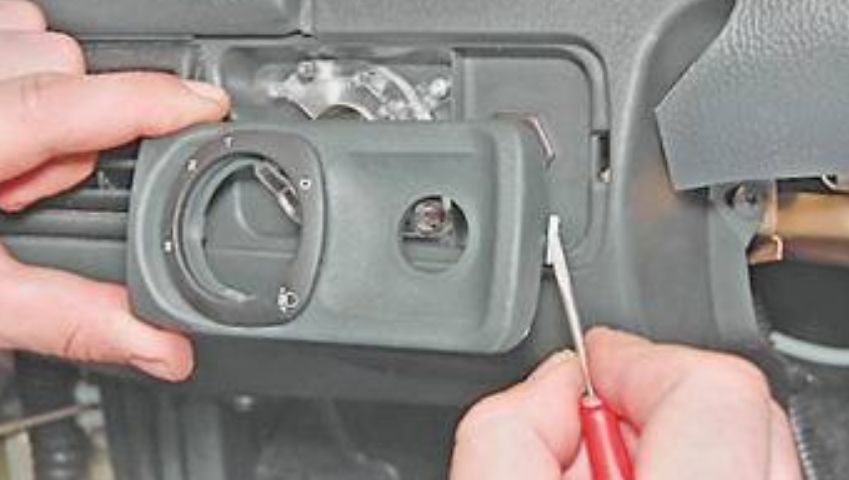

Поддев снимите пластиковую накладку вокруг ручки корректора фар.

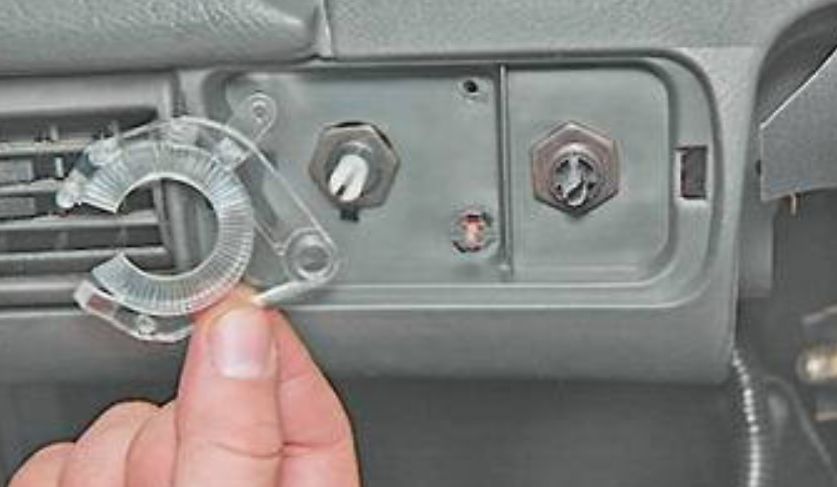

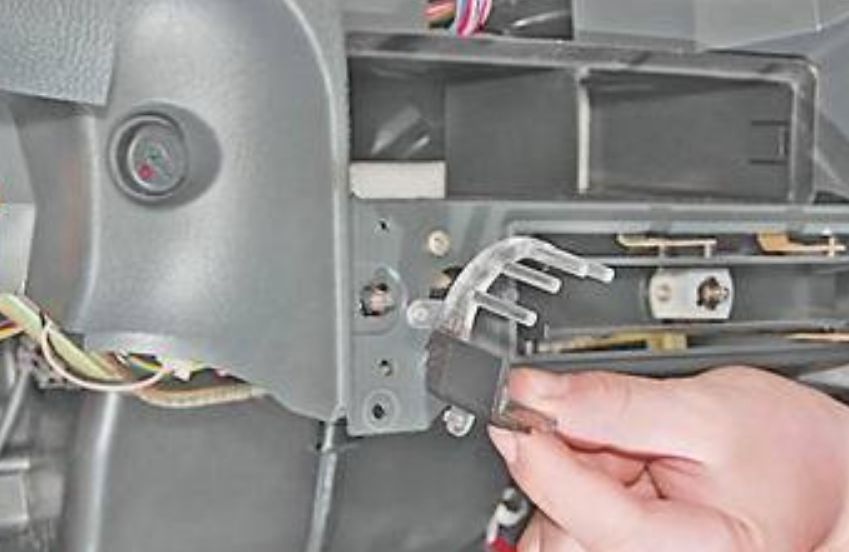

Открутите и снимите световод.

Открутите гайки крепления корректора фар, а также регулировки подсветки. После откручивания крепящие гаек, утопите выступающие штоки внутрь панели.

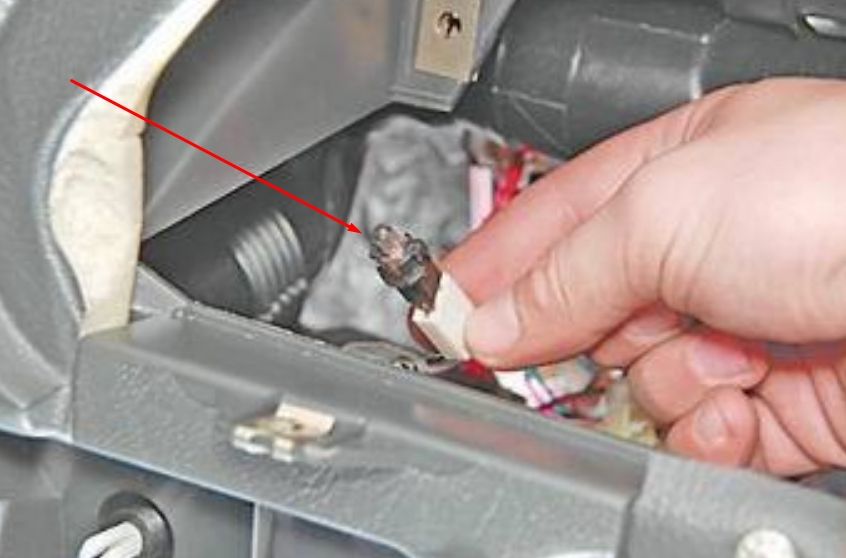

Снимите лампу подсветки корректора фар.

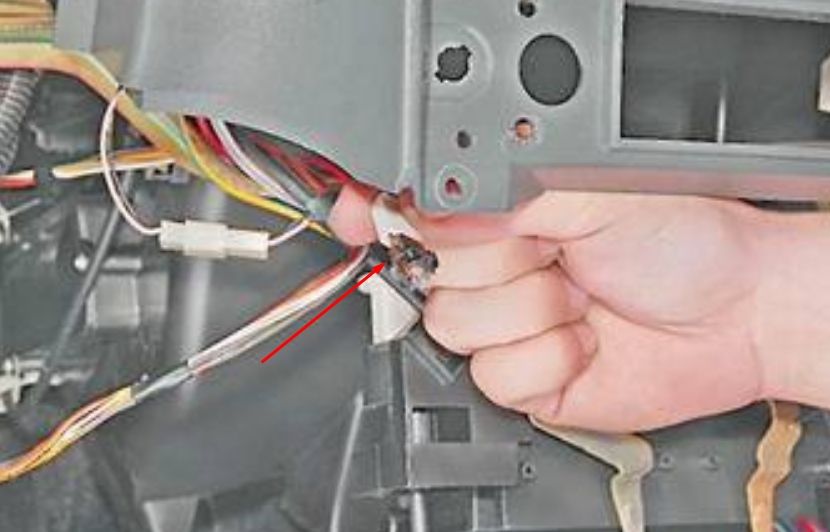

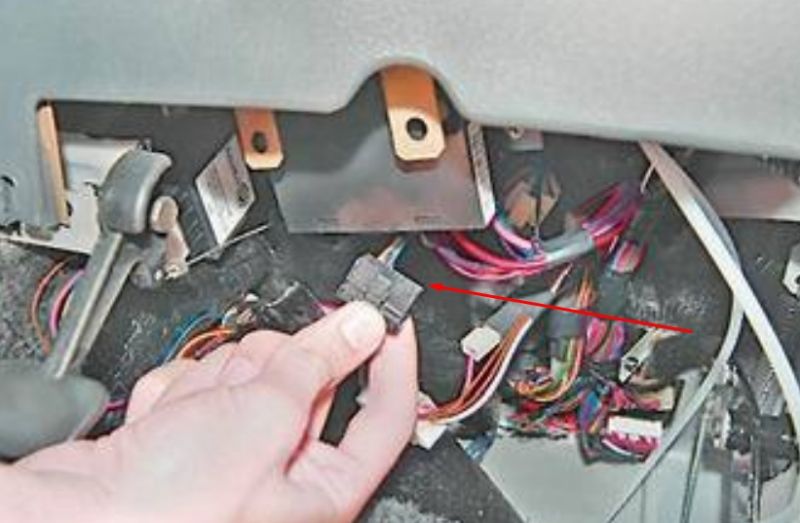

Отсоедините разъем идущий на регулировку подсветки приборов.

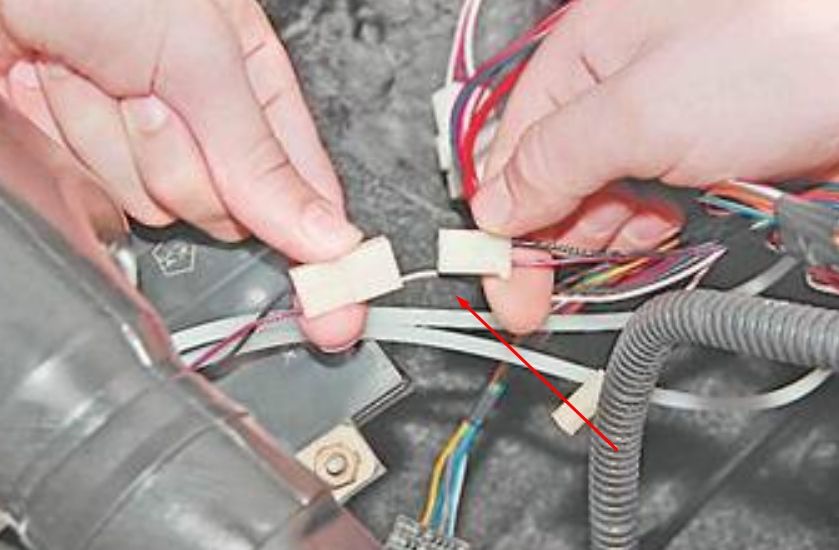

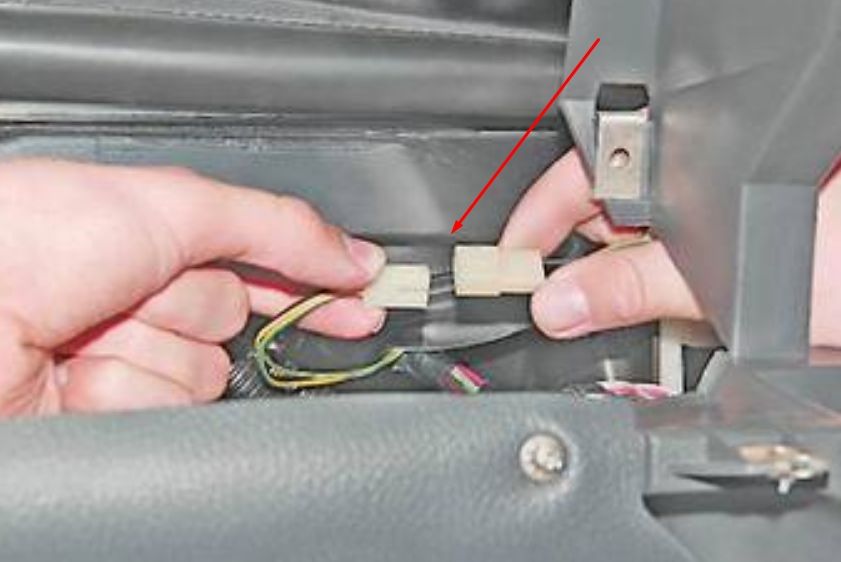

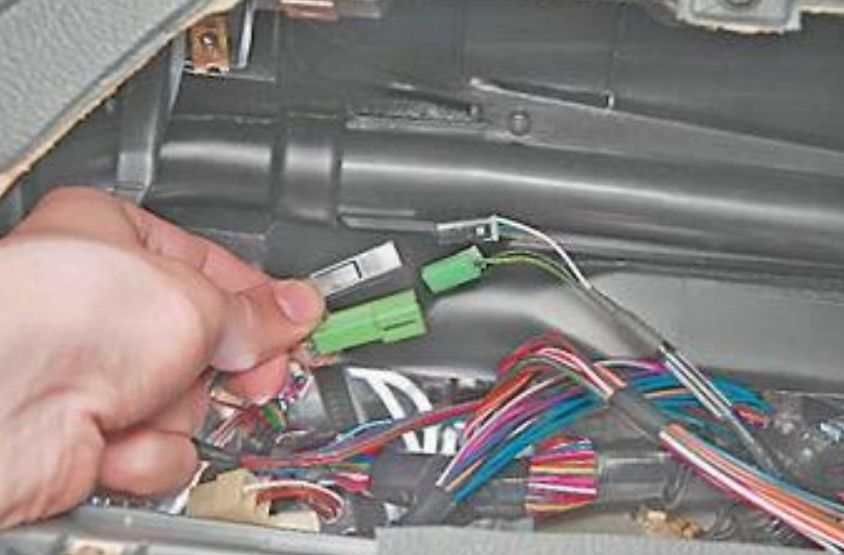

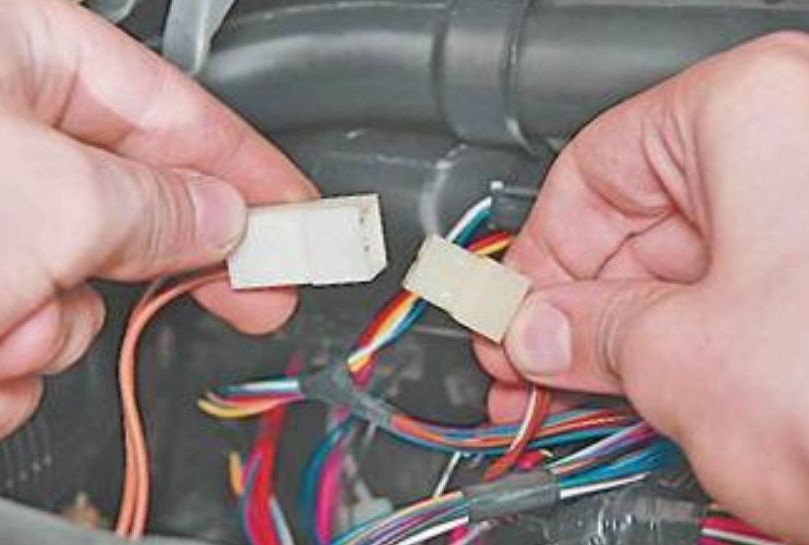

Разъедините провода на датчик иммобилайзера и отсоедините их от самого блока.

Отсоедините провода на освещение бардачка и от розетки переносной лампочки.

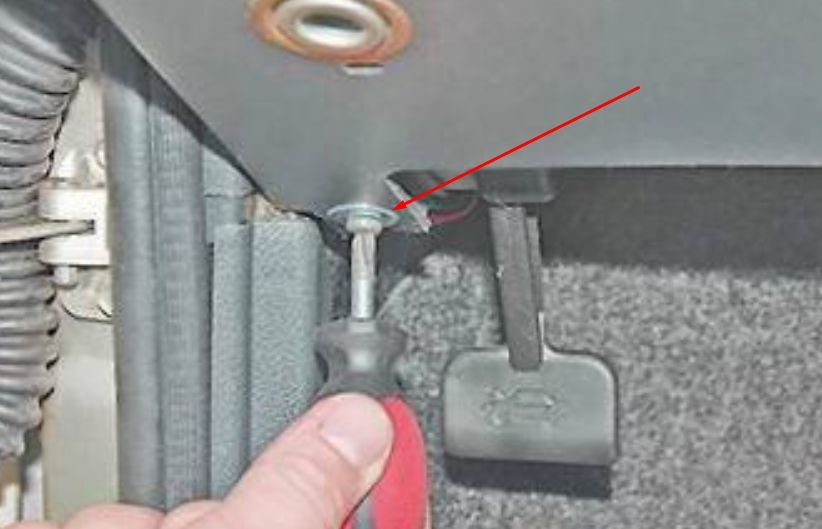

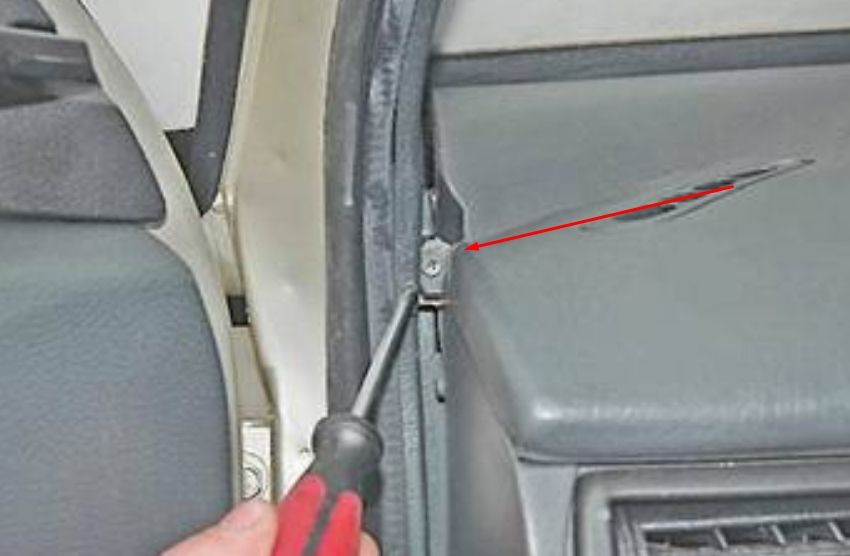

Открутите два винта верхнего крепежа панели и еще два винта нижнего крепежа.

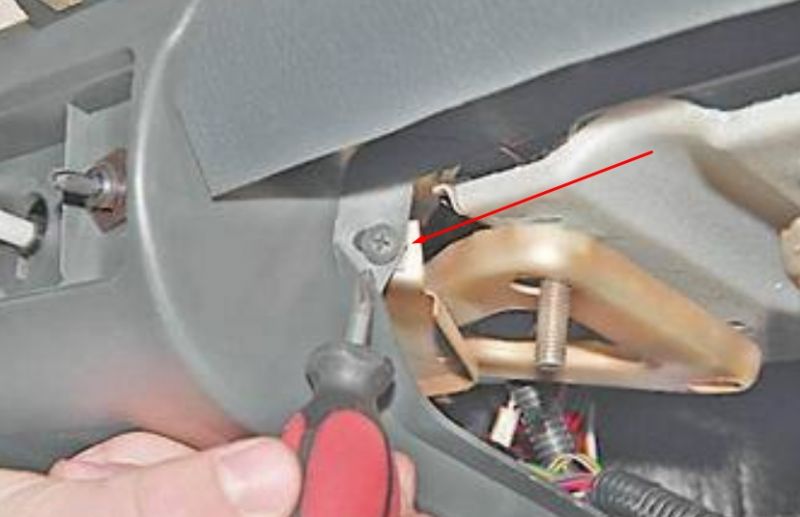

Выкрутите винт крепления панели к поперечине.

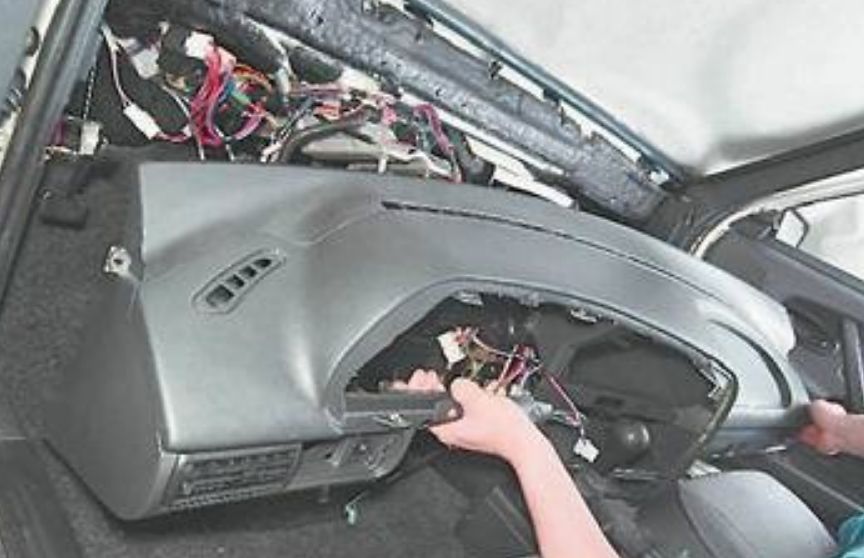

Снимите панель. Лучше всего это сделать с помощником.
