Снять обшивку передней двери Range Rover III

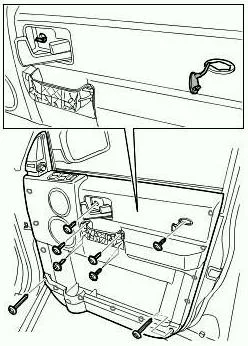

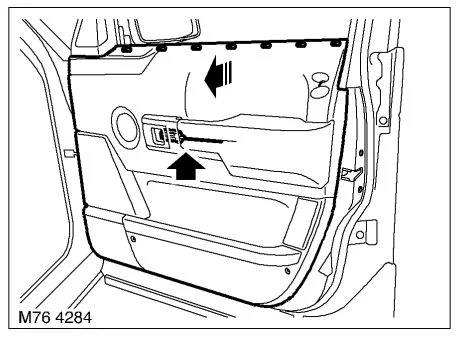

В мануале пишут так: что бы снять обшивку и разобрать переднюю правую дверь требуется открутить все обнаруженные винты и снять облицовку (фиксируется на клипсах). То есть, откручиваешь все саморезы в местах указанных на картинке и с под низу сдергиваешь. А как низ и бока отойдут то саму обшивку приподнимать нужно вверх (так она снимется с рамки в районе уплотнителей).

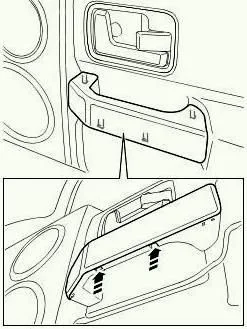

При снятии облицовки ручки двери, 2 защелки нужно ощелкивать одновременно усилием вверх (отвертками), однако там присутствуют еще 2 (тоже присутствуют на рисунке), с которыми собственно и возникают проблемы при снятии карты двери.

Поэтому открыв нижние защелки, в образовавшуюся щель светим фонариком и длинной отверткой помогаем отстегнутся верхним защелкам.

Чтобы снять панель передней двери Range Rover III нужно:

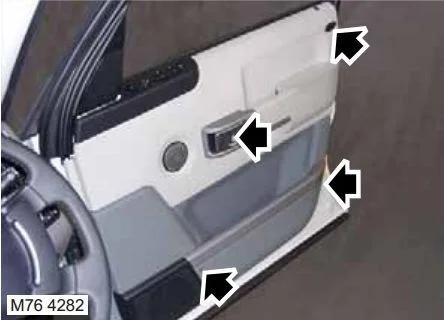

1) Отвернуть 3 винта крепящие внутреннюю панель к двери.

2) Снять накладку панели двери и вывернуть винт.

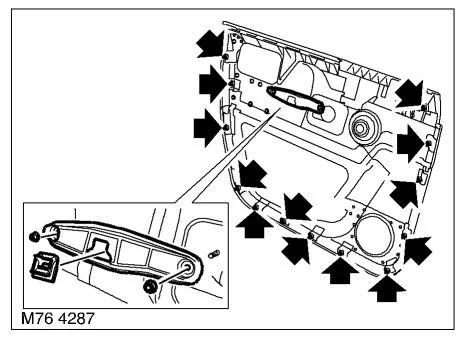

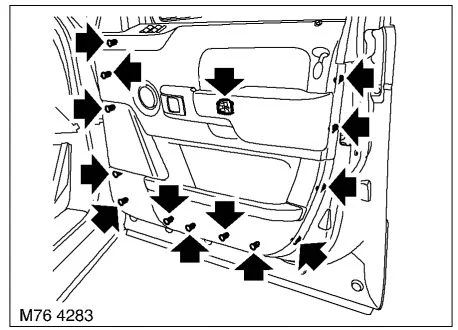

3) Осторожно освободить 13 фиксаторов крепления панели к двери.

(Убедитесь в том, что центральный фиксатор также освобожден)

4) Стянуть панель горизонтально с 7 фиксаторов крепления верхнего края панели двери к внутреннему уплотнителю стекла.

(В конце снятия панели нужно соблюдать осторожность, чтобы не повредить кнопку блокировки двери)

5) Освободить трос замка двери и сдвинуть его в сторону.

6) Отсоединить 6 колодок разъемов кабелей двери и снять внутреннюю панель двери.

(Если разборка производилась для того, чтобы получит доступа к другим элементам системы, то дальнейший демонтаж выполнять не следует)

7) Вывернуть 3 винта Torx, крепящие динамик на панели двери и снять динамик.

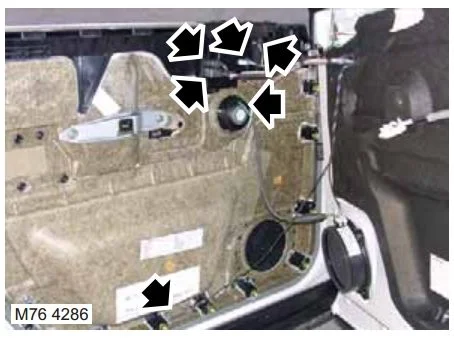

8) Извлечь 13 фиксаторов из корпуса двери.

9) Снять фиксатор с внутренней пластины ручки двери.

10) Отвернуть 2 гайки крепления внутренней пластины ручки двери. Снимите внутреннюю пластину.

11) Отвернуть 2 гайки крепления декоративной накладки дверного кармана и аккуратно отделить накладку от 3 фиксаторов, а затем снять ее.

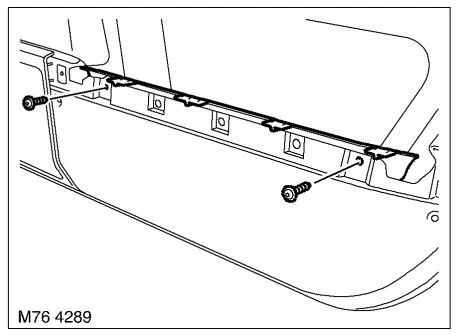

12) Снять 2 винта Torx крепления внутренней декоративной накладки дверного кармана к внутренней панели двери и снять накладку.

13) Отжать пружинный фиксатор и снять с панели двери плафон освещения.

14) Бережно снять панель управления стеклоподъемниками с дверной панели.

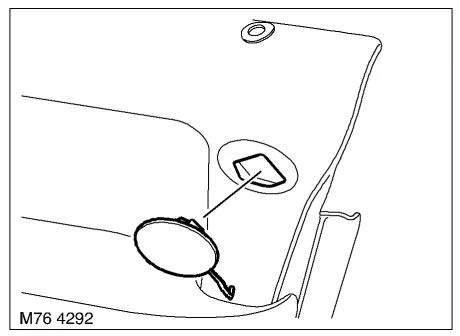

15) Снять крышку отверстия для доступа с панели двери.
