Не работает вентилятор с реле на 2109
ВАЗ (Lada) 21099 21099
Здравствуйте. На моем авто ВАЗ 2199, 2000 гв, карбюратор, не работает вентилятор. Если вместо реле в коробке предохранителей поставить перемычку то все работает. Вот только датчик вентилятора горит через несколько дней. А вот когда ставлю реле, даже если перемыкать контакты которые одеваются на датчик вентилятора, ничего не происходит. Даже не щелкает релюшка. Снимал коробку предохранителей, разбирал, прочитал толку ноль. Помогите
4 Ответы
Электросхема(проводка) сделана под силовой датчик. Или датчик прямого включения, можно обозвать как угодно. Вы же ставите датчик под реле, слаботочный. Поскольку силовых датчиков в продаже нет, по крайней мере у нас, то здесь только переделывать проводку под реле. Как — честно говоря не помню, надо проложить ещё один провод от датчика к реле, это к клемме 9 разъёма Ш6 (посмотрел таки схему). Выбросить провод от датчика к вентилятору, вместо него сделать подключение вентилятора к массе. Точнее отключить этот провод от датчика и прикрутить его где-то под болт к кузову.
Вроде всё...
Посмотрите, схема без реле

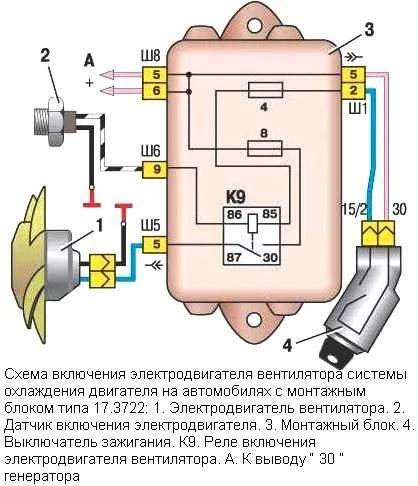

И схема с реле
На Вашем автомобиле установлен блок для электропроводки релейного типа. А сама проводка собрана для прямого включения.
Это, конечно, если я правильно понял про вставляемую перемычку. Сейчас дошло что её можно вставить по другому и тогда моя писанина ничего не стоит.

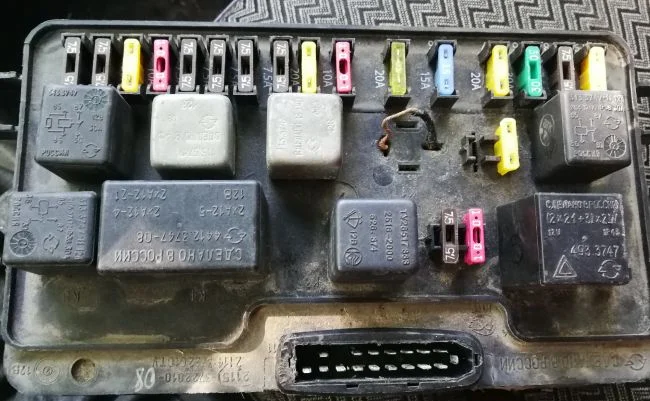

Блок с перемычкой
А, ну тогда всё правильно!

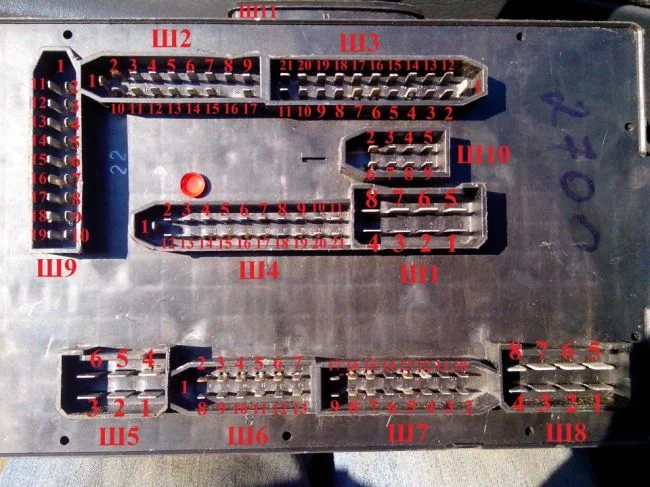

Расположение разъёмов и нумерация выводов. Фото из интернета.
