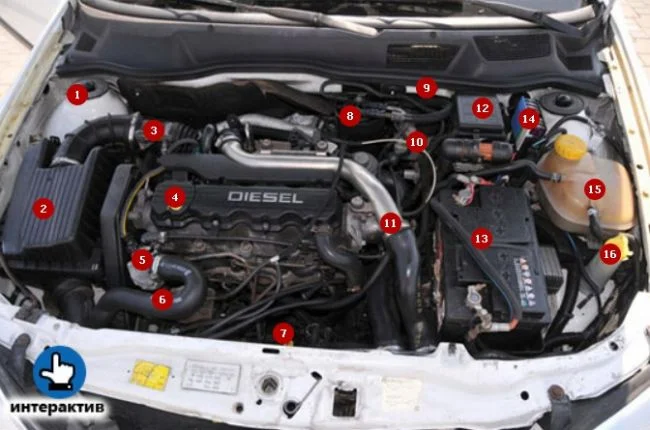

Нужна схема расположения деталей под капотом Opel Astra G

1. Верхние опоры стоек подвески;
2. Воздухоочиститель;
3. Датчик расхода воздуха (MAF);
4. Крышка заливной горловины двигательного масла;
5. Корпус термостата;
6. Верхний радиаторный шланг;
7. Щуп измерения уровня двигательного масла;
8. Топливный фильтр;
9. Резервуар ГТЦ;
10. Резервуар системы ГУР;
11. Впускной воздуховод интеркулера системы турбонаддува;
12. Монтажный блок предохранителей системы электрооборудования двигателя;
13. Аккумуляторная батарея;
14. Главный монтажный блок предохранителей;
15. Расширительный бачок системы охлаждения;
16. Резервуар жидкости омывания ветрового стекла/ линз фар.

По капотом, в моторном отсеке — в центре, расположен дизельный двигатель. На нем есть маслозаливная горловина, в левой части мотора. С двигателя идет влево воздуховод к воздушному фильтру. Справа под стойкой вместились расширительный бачок системы охлаждения двигателя и бачок жидкости омывателя ветрового стекла и линз фар. Между ними и двигателем установлен аккумулятор.

Впускной воздуховод турбонадува можно увидеть между мотором и аккумулятором. Над аккумулятором можно увидеть блок предохранителей электронной системы автомобиля.
