Как подсоединить вакуумные трубки к карбюратору и гидроусилителю Тойота Карина?

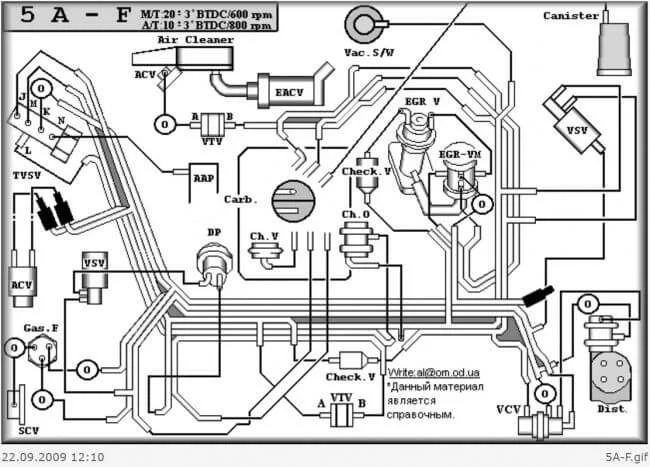

Немного фото вакуумных трубок карбюратора есть тут, схемы есть тут в зависимости от двигателя, еще можно найти аналогичный автомобиль и срисовать схему. Есть еще вот такая схема.

В указанные вами годы Toyota Carina V (T170) выпускалась кроме дизельного мотора, с тремя моделями бензиновых двигателей.

Это 3SFE 2л.

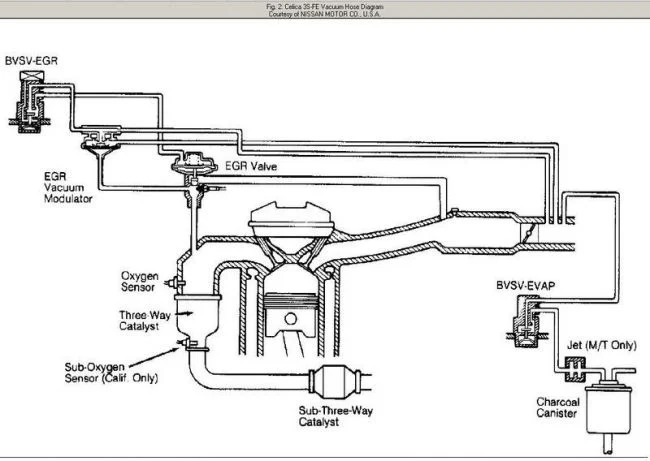

вот его схемы трубок

4AFE 1,6л.

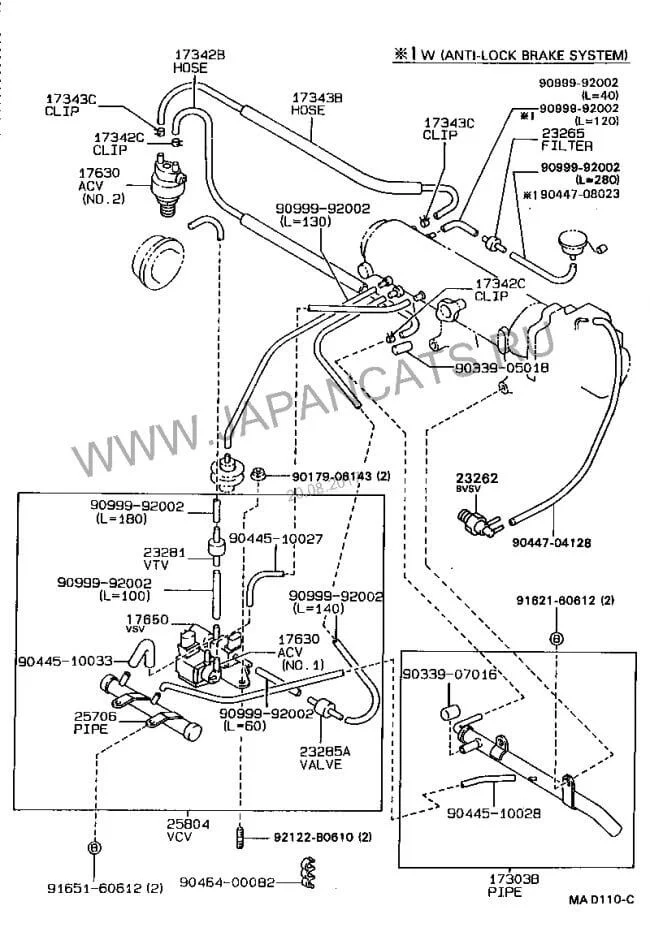

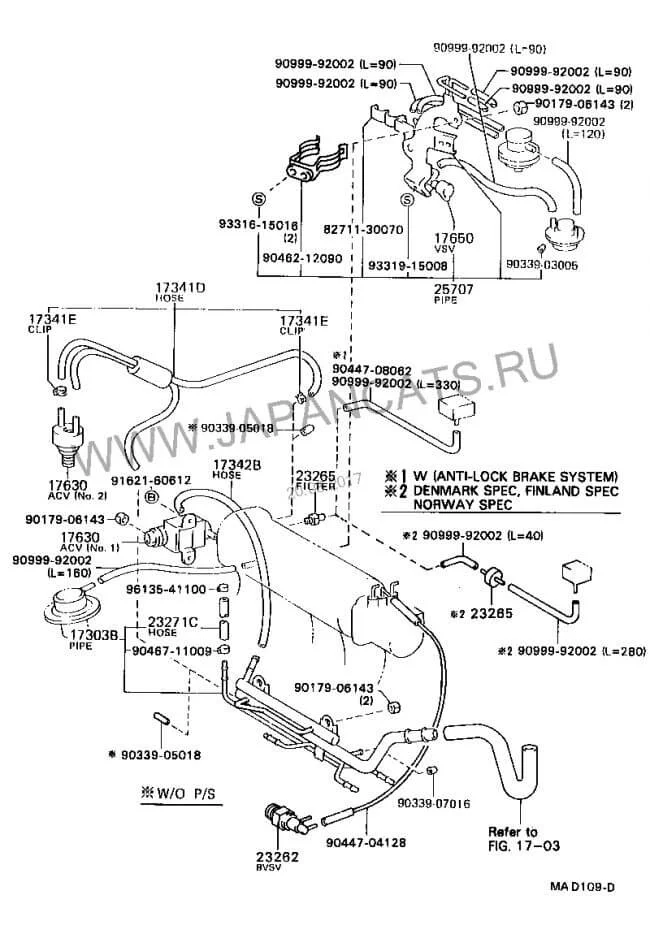

вот его схема трубок

и 4AF 1,6л.

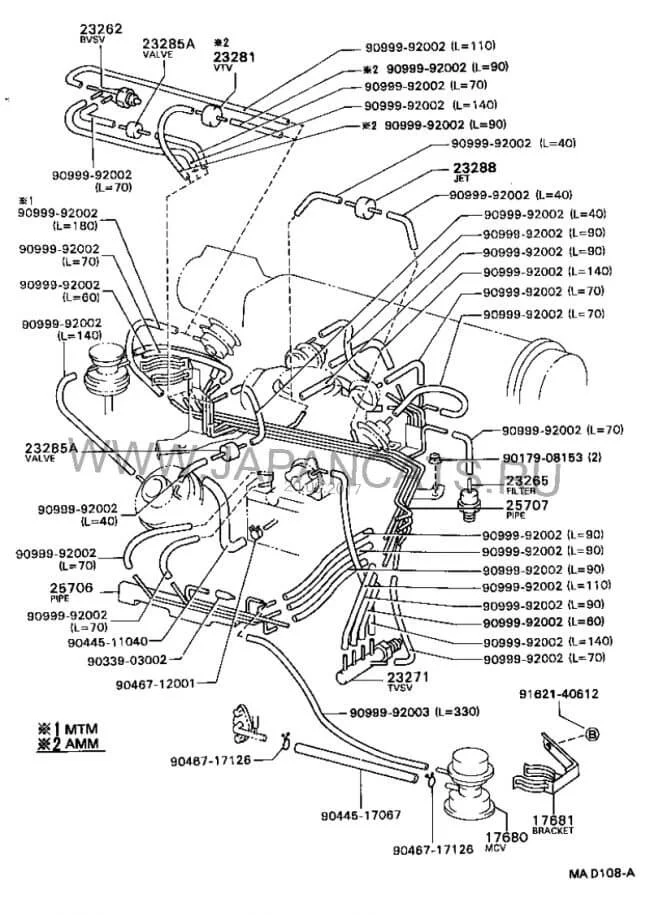

его схема трубок (годы с декабря 1987 по июль 1989)

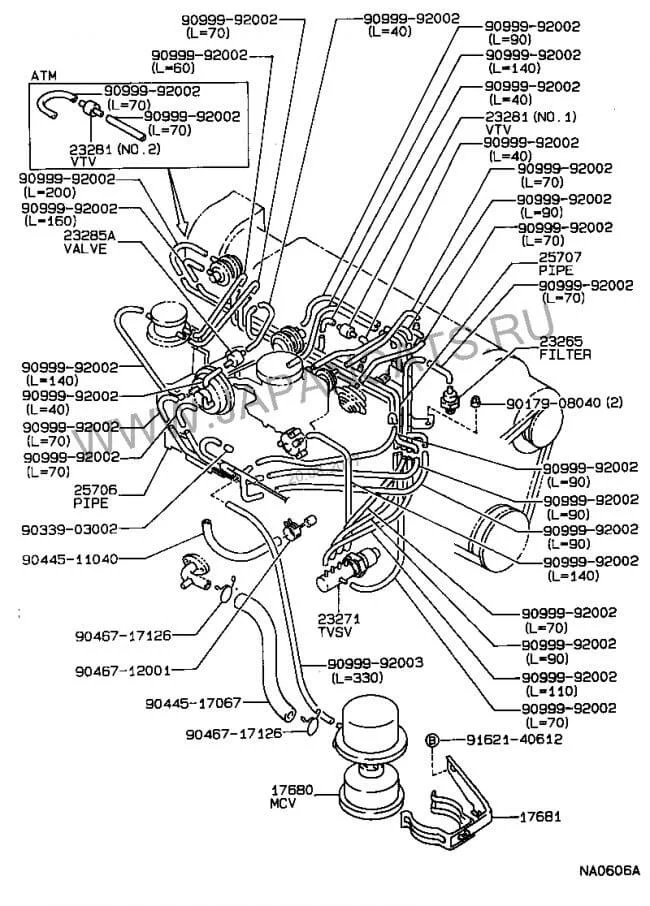

С июля 1989 по ноябрь 1989 года

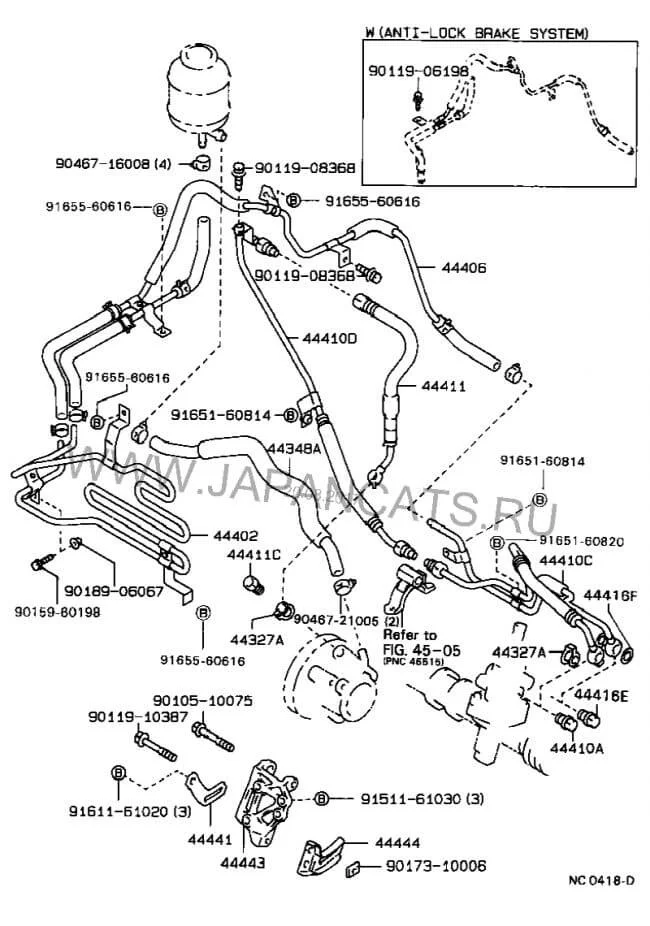

Трубки усилителя руля, двигатель 3SFE 2л.

Трубки усилителя руля, двигатель 4AFE 1,6л.

......

P.S. Не знаю почему но схему загрузить на 4AFE — не удаётся.
