Порядок установки зажигания на двигателе Hyundai H100 объёмом 2.5 дизель

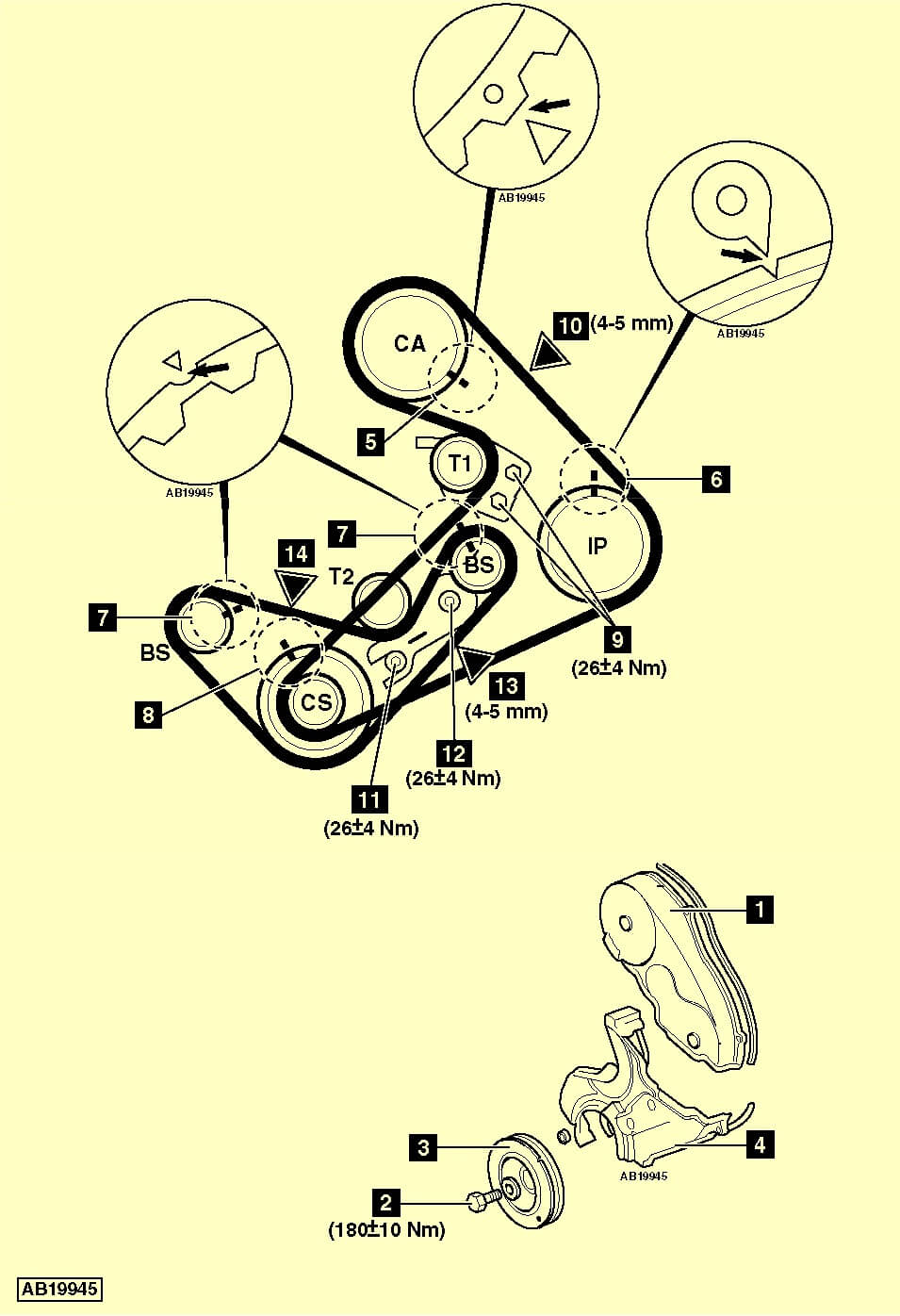

Картинка увеличивается по клику.

Установка

Убедиться, что метки (5, 6, 7 и 8 на рисунке) совмещены.

Надеть ремень ГРМ в такой последовательности:

• звездочка коленвала;
• звездочка ТНВД;
• ролик натяжителя;
• звездочка распредвала.

Проверить натяжение ведущей ветви ремня.

Ослабить болты кронштейна натяжителя (9) и позволить ролику натяжителя сработать.

Провернуть коленвал по часовой стрелке, чтобы установочная метка звездочки распредвала переместилась вперед на два зуба.

Затянуть верхний болт кронштейна натяжителя (9) моментом 26±4 Нм.Затянуть нижний болт кронштейна натяжителя (9) моментом 26±4 Нм.

Повернуть коленвал против часовой до совмещения установочных меток (5,6,7, 8).

Поставить все детали обратно и затянуть болт шкива моментом 180±10.
