Нужна разводка проводов на магнитолу в Дэу Матиз
Daewoo Matiz Matiz I
Как определить провод от замка зажигания в разводке, +12 только один, остальные не определяются? 18 проводов.
2 Ответы

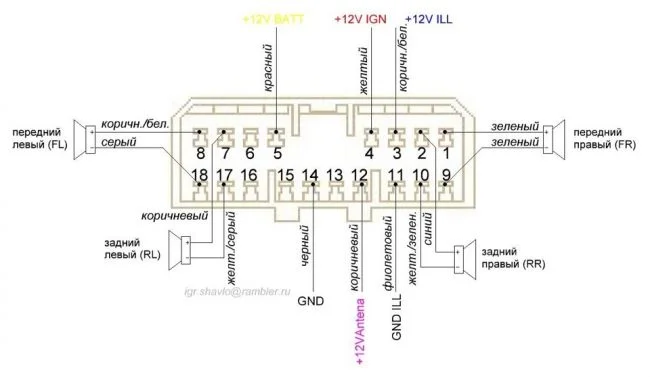

- Эта?
На 18 проводов, должна быть на ДЭУ колодка такая
При выключенном зажигании там действительно будет только один провод с напряжением от аккумулятора +12v BATT (это для сохранения памяти).
А при включении зажигания, от замка ещё приходит напряжение. На схеме +12v IGN — это от замка зажигания (питание для работы магнитолы, при её включении).
При включении зажигания, приходит питание и на подсветку магнитолы и на антенну (это когда она выдвижная или активная).
+12v ILL это на подсветку магнитолы.
GND — минус аккумулятора.
GND ILL — минус для подсветки.
Если на вашем автомобиле другая колодка, то возможно она была заменена предыдущим хозяином или на заводе возможно была смена модификации магнитолы.
