Схема предохранителей Шевроле Нива

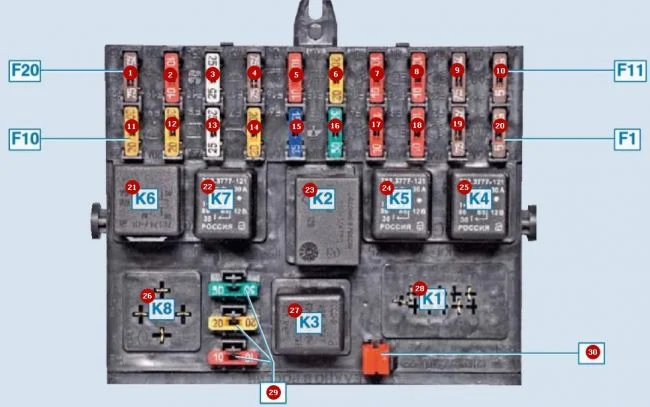

На Ниве Шевроле предохранители расположены в монтажном блоке.

1. Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер;
2. Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера;
3. Вентилятор отопителя;
4. Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения;
5. Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации);
6. Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений;
7. Правая противотуманная фара;
8. Лампа дальнего света (правая блок-фара);
9. Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар;
10. Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов;
11. Блок дистанционного управления электропакетом (блокировка дверей);
12. Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода;
13. Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида;
14. Реле звукового сигнала, звуковой сигнал, плафон освещения багажника;
15. Прикуриватель;
16. Реле электростеклоподъемников, электростеклоподъемники передних дверей;
17. Левая противотуманная фара;
18. Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар;
19. Лампа ближнего света (левая блок-фара);
20. Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света;
21. Дополнительное реле;
22. Реле обогрева стекла двери багажного отделения;
23. Реле очистителя ветрового стекла;
24. Реле дальнего света фар;
25. Реле ближнего света фар;
26. Резервное реле;
27. Реле-прерыватель указателей поворотов и аварийной сигнализации;
28. Не используется;
29. Запасные предохранители;
30. Пинцет для извлечения предохранителей.

Светло-коричневые предохранители (F1,F11) — 5А; коричневые — 7,5А; красные — 10А; зеленый — 30А; синий — 15А; желтые — 20А; белые — 25А.

Включаемые цепи реле:

К1 —
К2 — электродвигатель очистителя ветрового стекла;
К3 — лампы указателей поворотов;
К4 — лампы ближнего света блок-фар;
К5 — лампы дальнего светаблок-фар;
К6 — обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения;
К7 — элемент обогрева стекла двери багажного отделения;
К8 —
