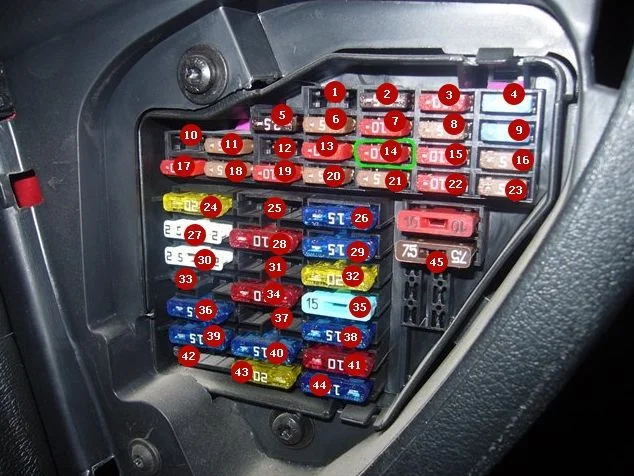

Схема предохранителей Шкода Октавия

1. Телефон;
2. Диагностический разъем;
3. Кондиционер;
4. Лампа правой фары ближнего света, электрокорректор света фар;
5. Обогрев сидений, обогрев наружных зеркал;
6. Блок управления ABS, ESP;
7. Стоп-сигналы;
8. Обогрев жиклеров омывателей;
9. Лампа левой фары ближнего света;
10. Обогрев зеркал, реле прикуривателя;
11. Лампа освещения вещевого ящика;
12. Блок управления центральным замком;
13. Зажигание;
14. Блок управления освещением салона;
15. Лампа правой фары дальнего света;
16. Лампа правого заднего габаритного фонаря;
17. Указатели поворота;
18. Лампы фонаря освещения номерного знака;
19. Задние фонари, датчики системы помощи при парковке;
20. Комбинация приборов;
21. Комбинация приборов;
22. Лампа левой фары дальнего света;
23. Лампа левого заднего габаритного фонаря;
24. Стеклоочиститель ветрового стекла;
25. Резерв;
26. Блок управления центральным замком, лампа освещения багажного отделения;
27. Вентилятор системы отопления;
28. Топливные форсунки;
29. Аварийная световая сигнализация;
30. Обогрев стекла двери задка;
31. Омыватели фар;
32. Звуковой сигнал;
33. Стеклоочиститель стекла двери задка;
34. Электронный блок управления двигателем;
35. Прикуриватель;
36. Реле топливного насоса;
37. Штепсельная розетка в багажнике;
38. Аудиосистема, телефон;
39. Электронный блок управления двигателем;
40. Противотуманные фонари;
41. Электронный блок управления двигателем;
42. Электропривод люка крыши;
43. Электронный блок управления двигателем;
44. Обогрев сидений;
45. Резерв.

Большая часть предохранителей Шкода Октавия находится в монтажном блоке в салоне. Несложно заметить, что они имеют разную расцветку. Это связано с тем, что каждый цвет означает определенную силу тока предохранителя (Амперы).

• светло-коричневый — 5А;
• коричневый — 7,5А;
• красный — 10А;
• синий — 15А;
• желтый — 20;
• белый — 25;
• зеленый — 30.

Заменять предохранители самоделками или неподходящими по мощности настоятельно не рекомендуется. Это может не только спровоцировать поломку приборов, но и пожар.

Схема подкапотного блока плавких вставок и предохранителей Шкода Октавия.

1. Генератор;
2. Блок управления освещением салона;
3. Электродвигатель системы охлаждения двигателя;
4. Электронный блок управления;
5. Свечи накалывания (для дизельных двигателей);
6. Электродвигатель системы охлаждения двигателя;
7. Блок управления ABS;
8. Блок управления ABS.

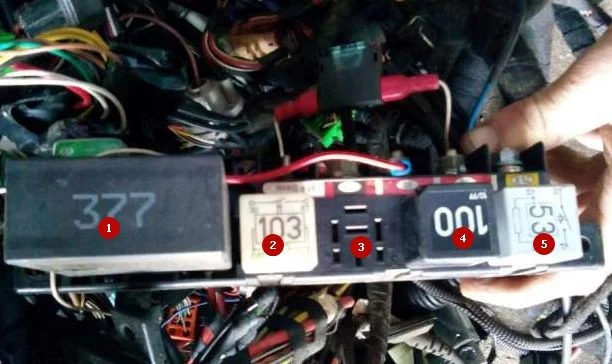

И в качестве бонуса — схема блока реле под панелью Шкода Октавия.

1. Реле звукового сигнала;
2. Коммутационное реле;
3. Усилитель освещения;
4. Реле топливного насоса;
5. Блок управления стеклоочистителями.
