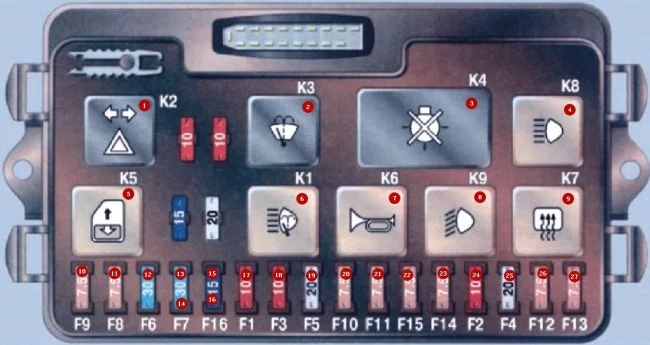

Схема предохранителей ВАЗ 2109

1. Реле-прерыватель указателей поворота и аварийной сигнализации;
2. Реле стеклоочистителя ветрового окна;
3. Реле контроля исправности ламп;
4. Реле включения дальнего света фар;
5. Реле включения стеклоподъемников;
6. Реле включения очистителей фар;
7. Реле включения звуковых сигналов;
8. Реле включения ближнего света фар;
9. Реле включения электрообогрева заднего стекла;
10. Правая противотуманная фара;
11. Левая противотуманная фара;
12. Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников;
13. Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол.Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла;
14. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика;
15. Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости;
16. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр;
17. Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар;
18. Задние фонари (лампы стоп-сигнала). Плафон освещения салона;
19. Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения;
20. Фонари освещения номерного знака. Подкапотная лампа.Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя;
21. Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет);
22. Правая фара (дальний свет);
23. Левая фара (дальний свет). Контрольная лампа включения дальнего света фар;
24. Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации;
25. Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель;
26. Правая фара (ближний свет);
27. Левая фара (ближний свет).

Блок реле и предохранителей находится под капотом с левой стороны. Коричневые — 7,5 А. Красные — 10 А. Синие — 15 А. Серые — 20 А. Голубые — 30 А.

Большая часть электрических цепей авто находится под защитой плавких предохранителей. Мощные потребители, вроде стартера, фары, электробензонасоса и т.д., подключаются через реле. Без защиты остаются цепи заряда АКБ, зажигания (на карбюраторных двигателях), пуска двигателя и цепь «генератор — выключатель зажигания — монтажный блок».
