Схема замка зажигания ВАЗ 2107

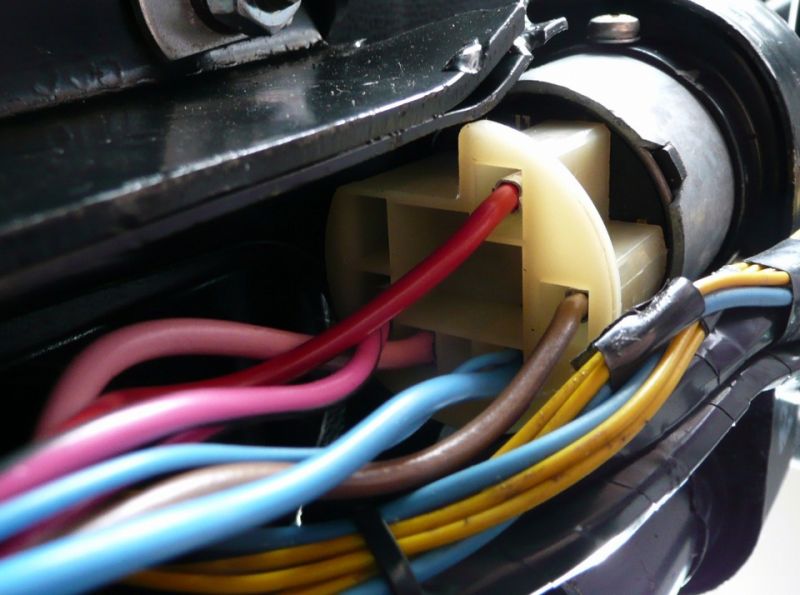

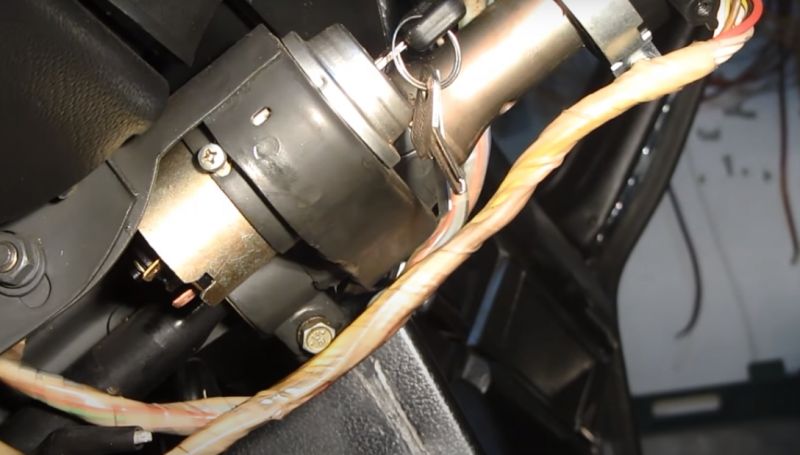

На инжекторных ВАЗ 2107 проводка на замок зажигания собрана в разъем и ее можно отключить/подключить к контактной группе замка при его замене без риска перепутать провода.

Если у вас провода на контакты одеваются отдельно (либо нужно подключить к самому разъему), то подсоединить их нужно по такой схеме:

1. На контакт 1NT подключите двойной черный провод, он отвечает за наружное освещение.
2. На контакт 30/1 подключите коричневый провод, это постоянный плюс от АКБ.
3. На контакт 30 подключите розовый провод, это также постоянный плюс от аккумулятора.
4. На контакт 15 подключите двойной провод голубого цвета с черной полоской, он отвечает за панель приборов, отопитель, омыватель и др.
5. На контакт 50 подключите красный провод, он отвечает за подачу напряжения на стартер.

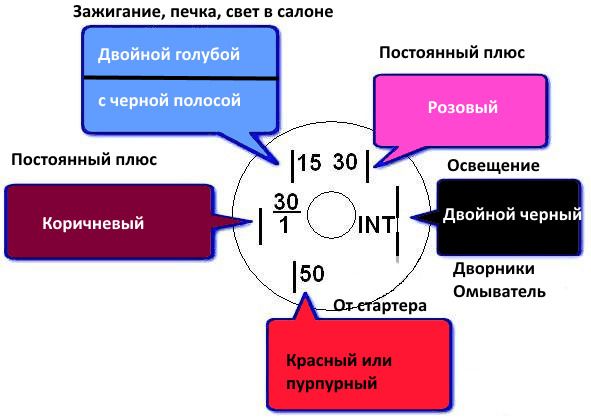

На картинке видно где они на разъеме:

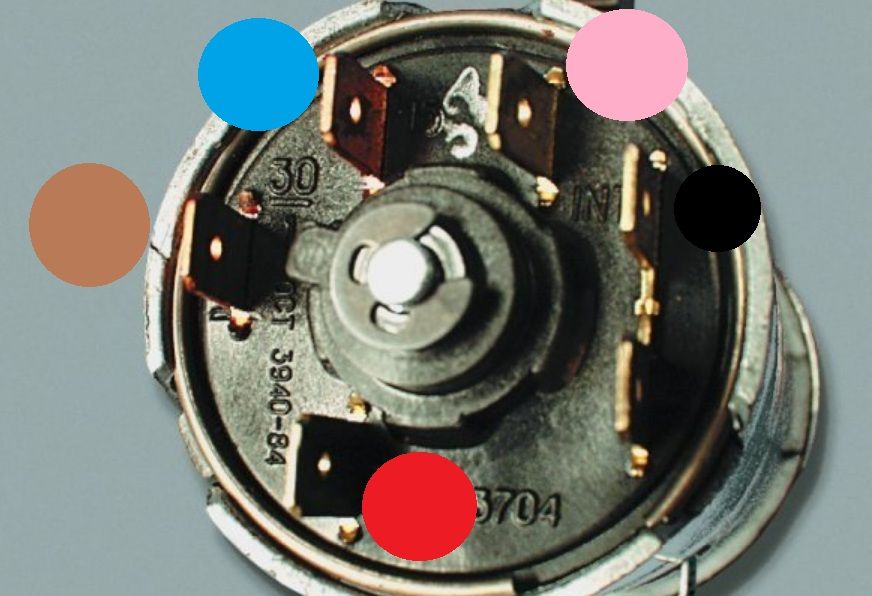

Для наглядности ниже на фото схема подключения непосредственно к контактам замка.

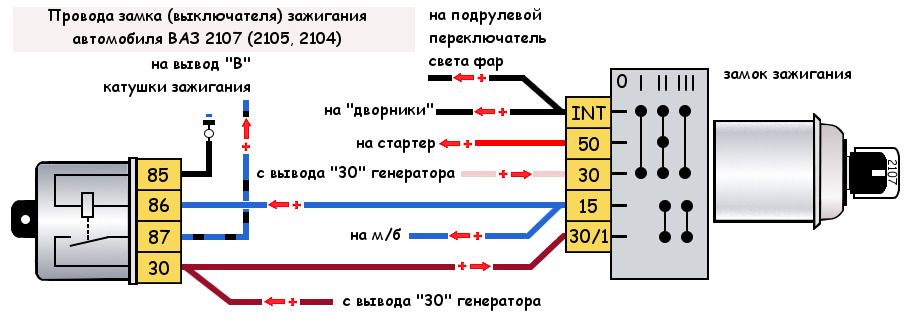

А еще учтите, что замок зажигания подключается через реле зажигания 113.3747-10.
