Замена ремня ГРМ на Ситроен С4

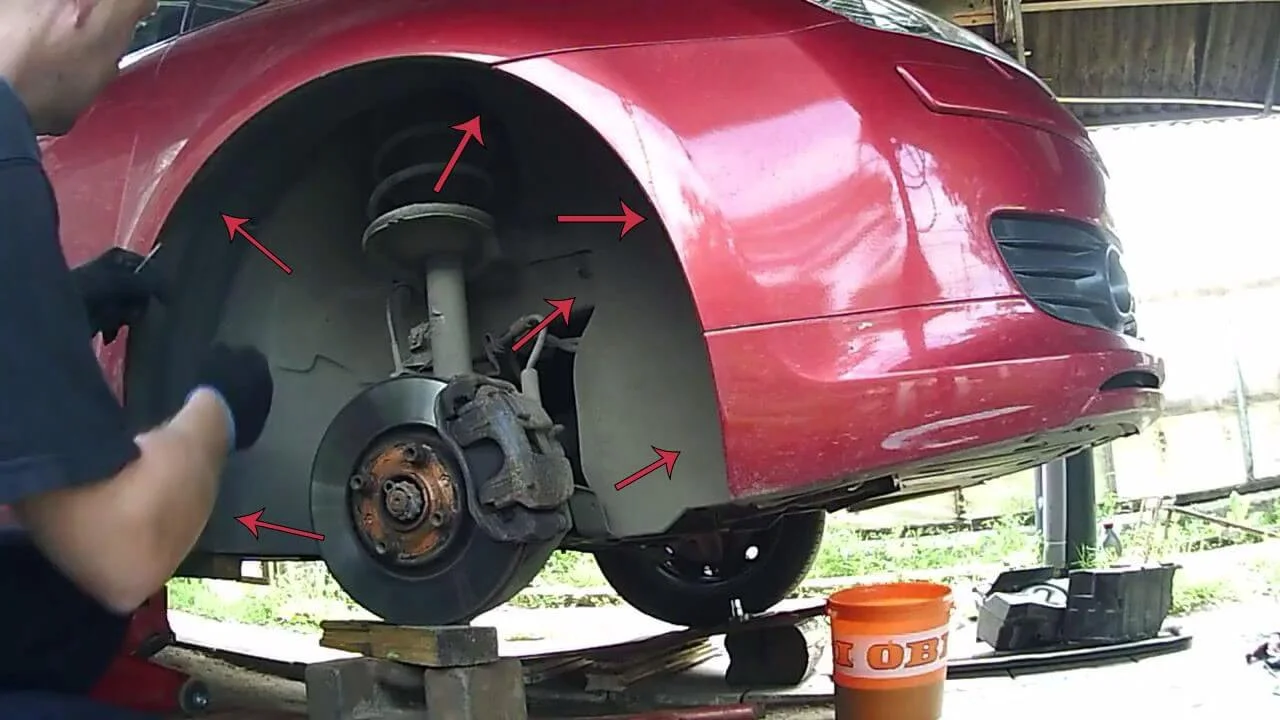

Поддомкрачиваем машину, снимаем переднее правое колесо, откручиваем 6 креплений локера.

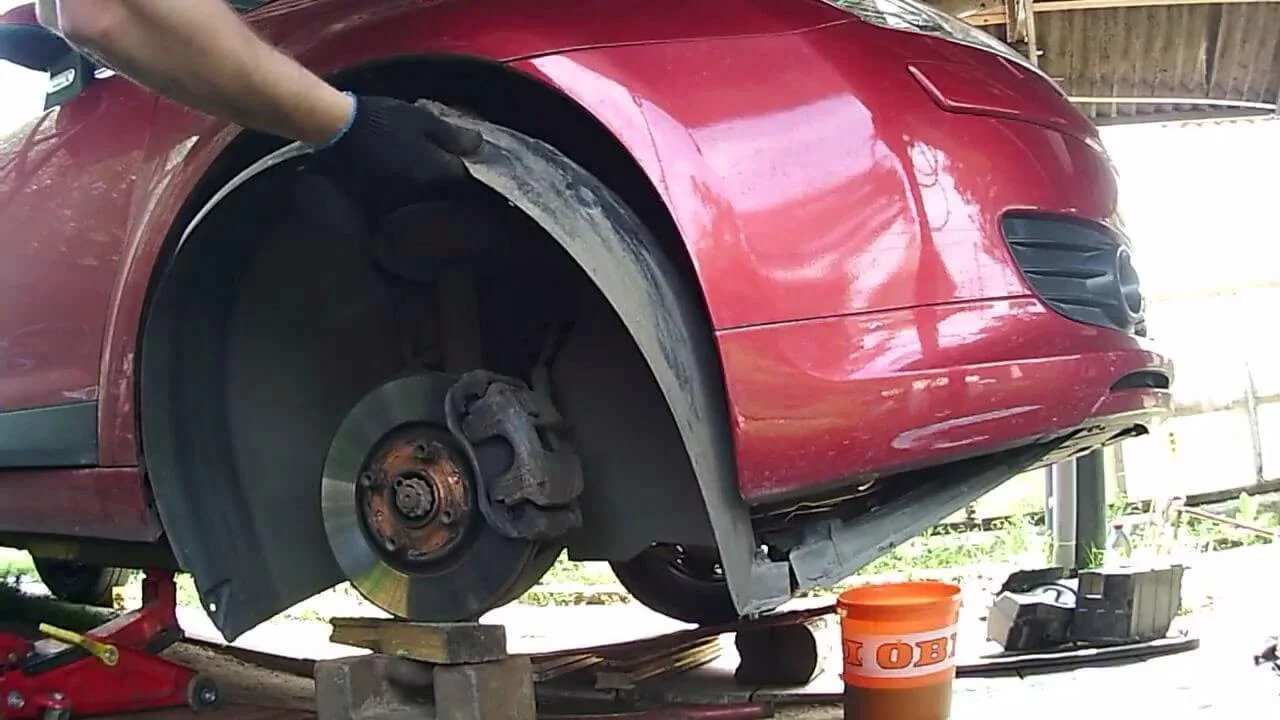

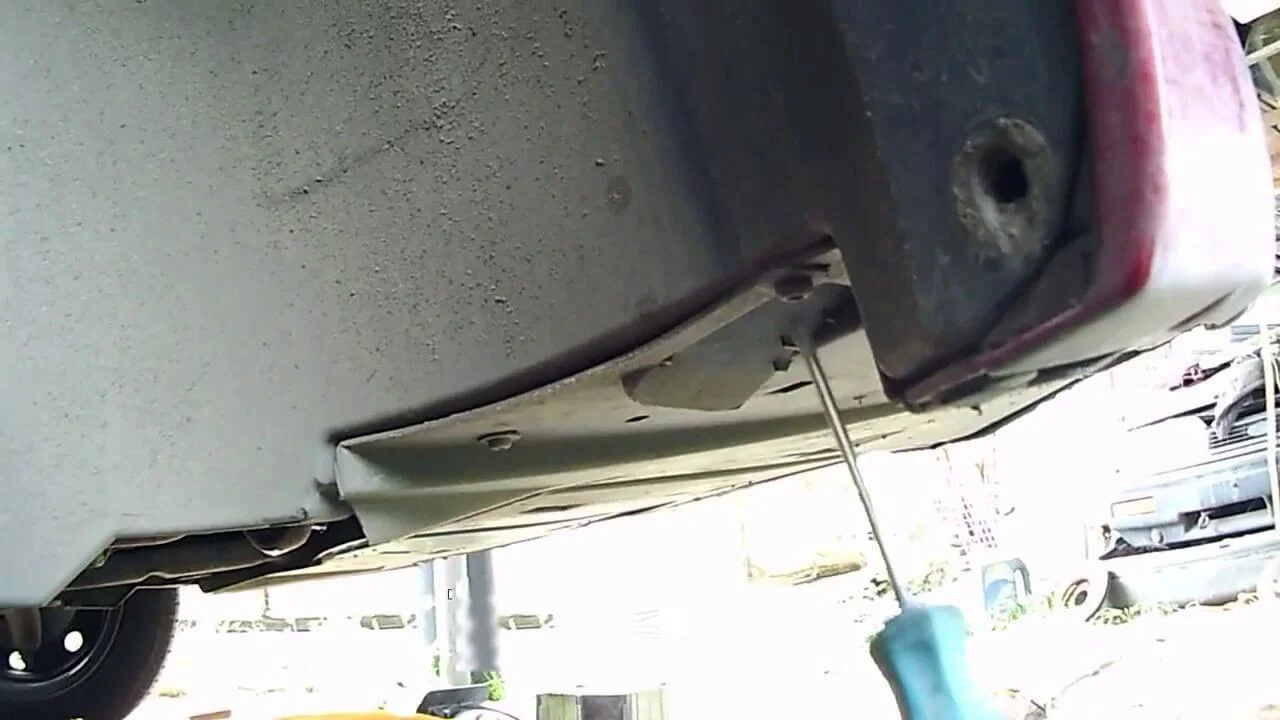

Перед тем, как вынуть последнюю клипсу локера, выкручиваем пару саморезов, крепящих локер с низу.

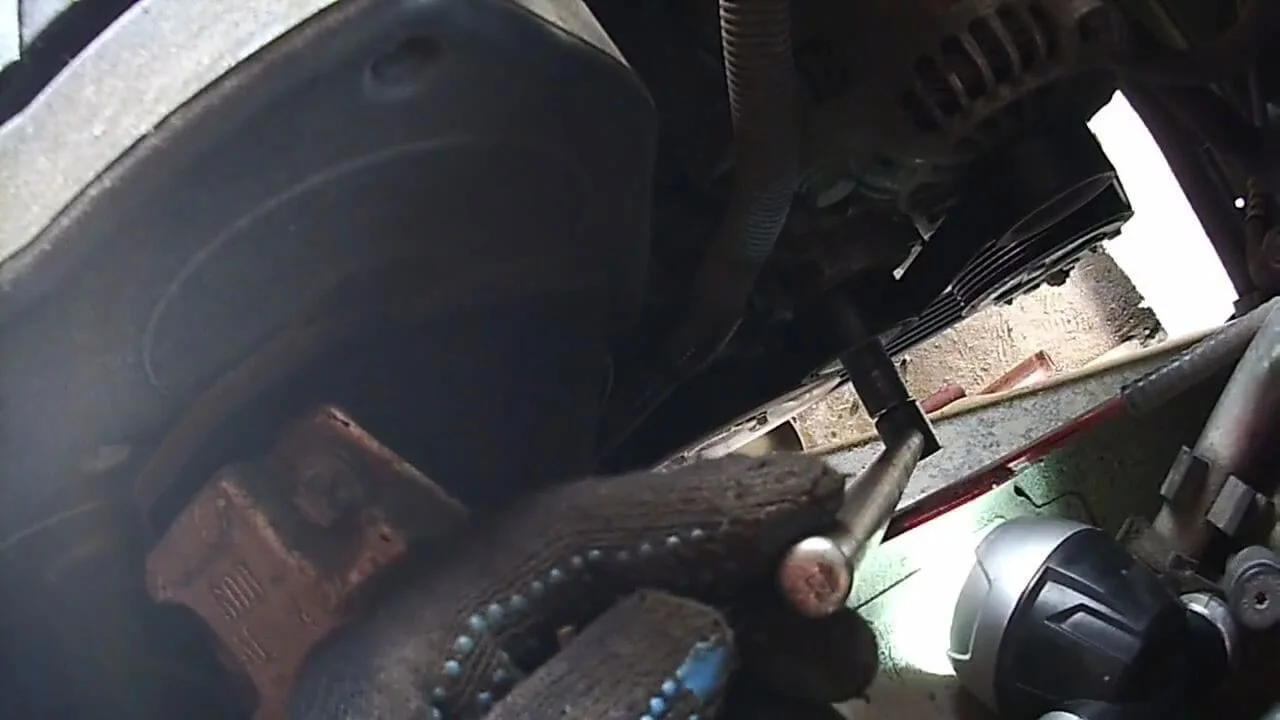

Вынимаем локер.

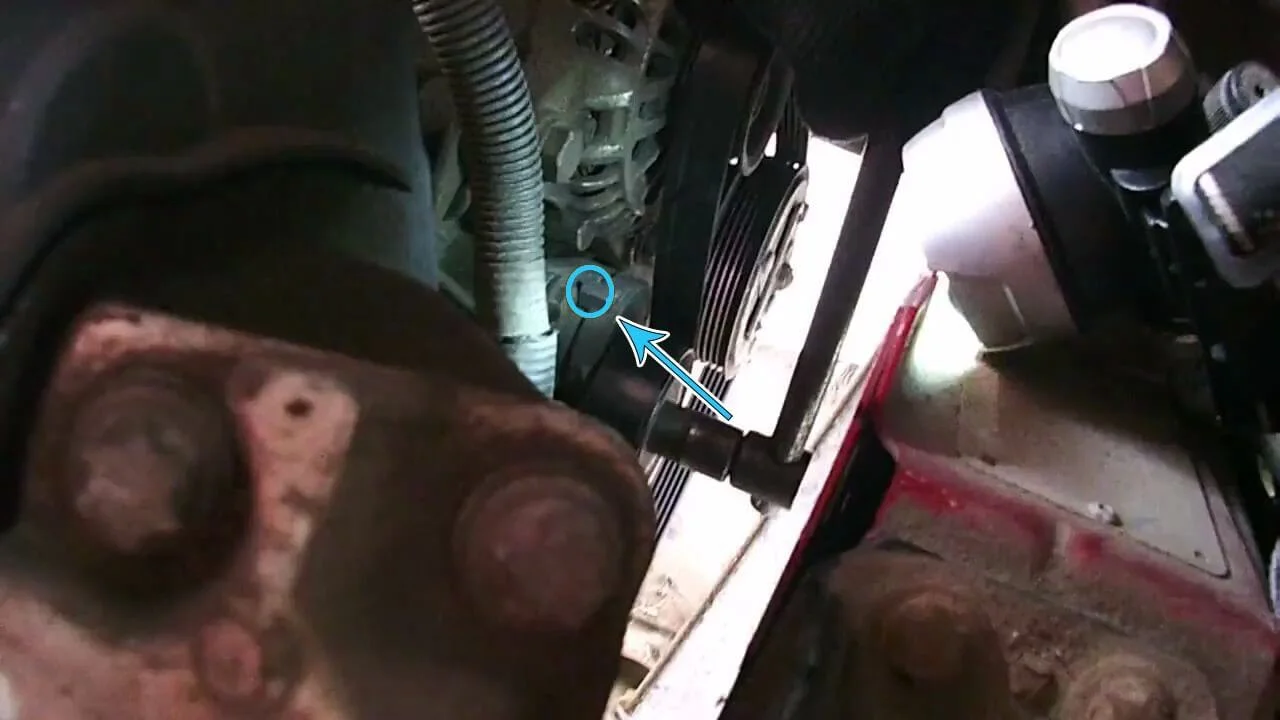

Теперь приступим к снятию ремня навесных агрегатов. Для этого нам понадобится ключ на 15мм и штифт диаметром 5мм, который бы совпадал с отверстием в ролике натяжителя.

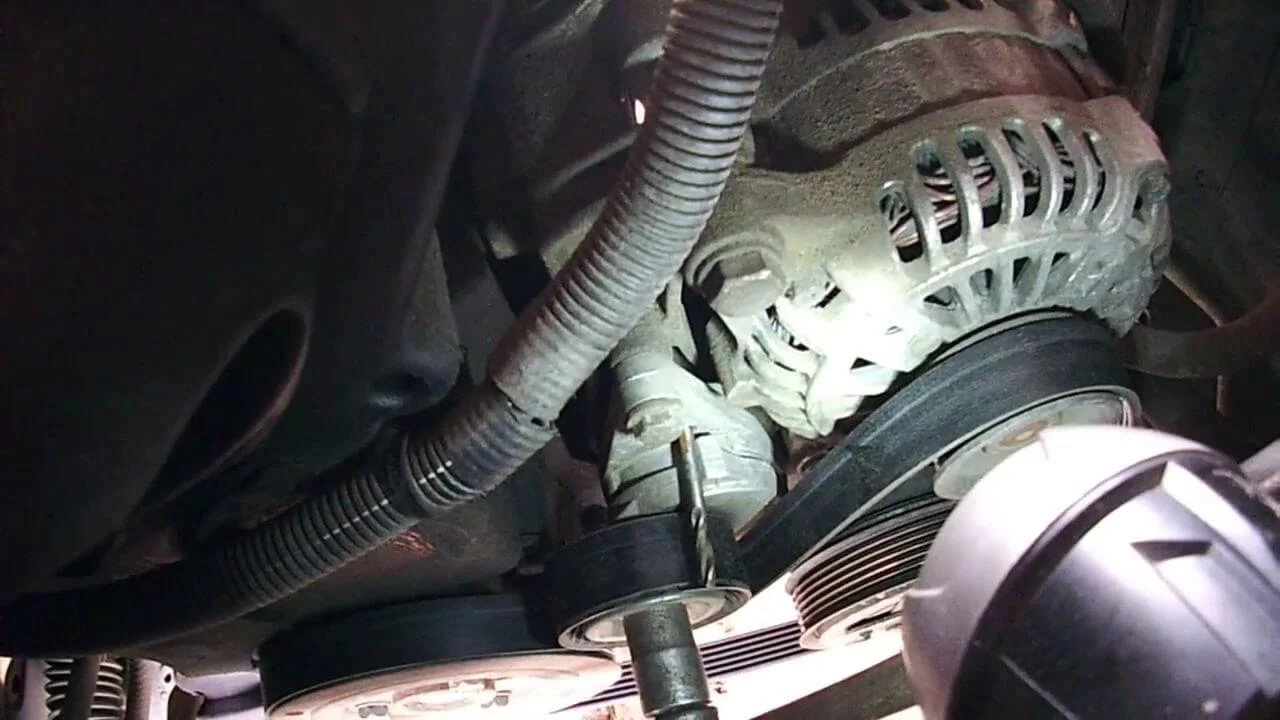

Вставляем ключ на 15 мм и отжимаем ролик, вращаем его по часовой стрелке до тех пор, пока выступ на натяжителе пройдёт отверстие.

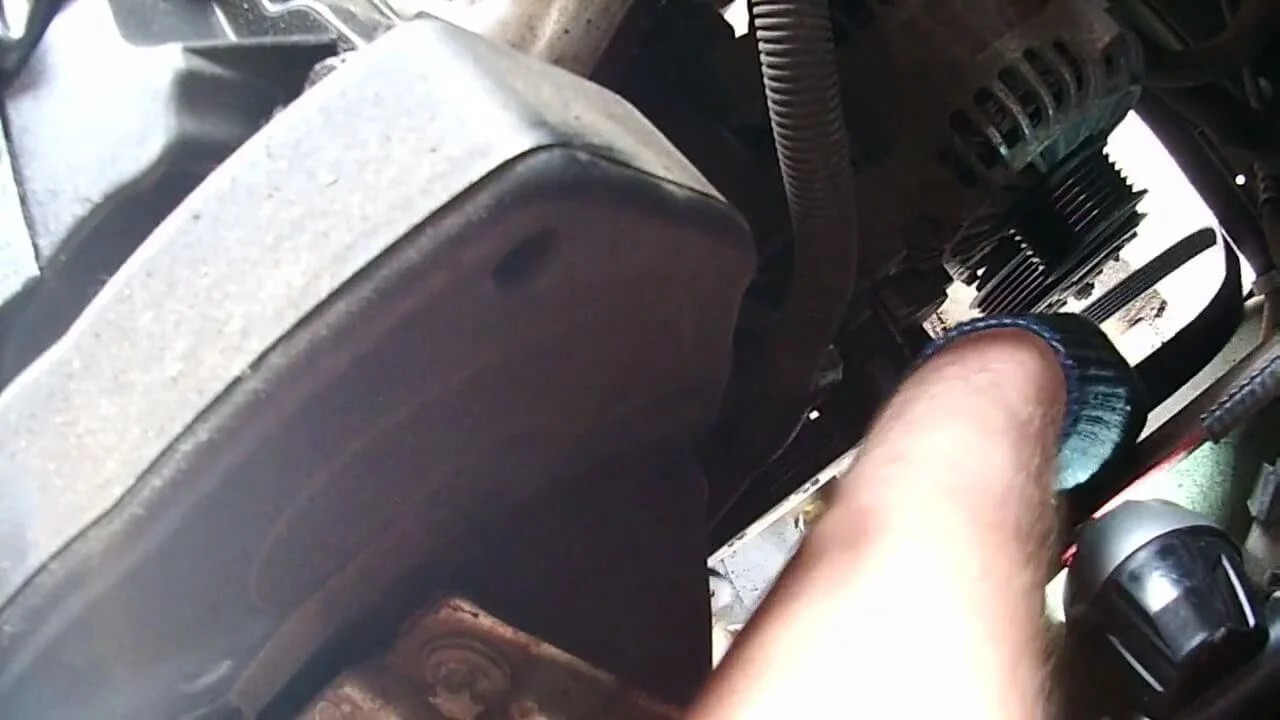

Фиксируем натяжитель, вставив в отверстие штифт.

Снимаем ремень с генератора.

Если замена ремня не требуется, то ставим маркером метку хода вращения ремня.

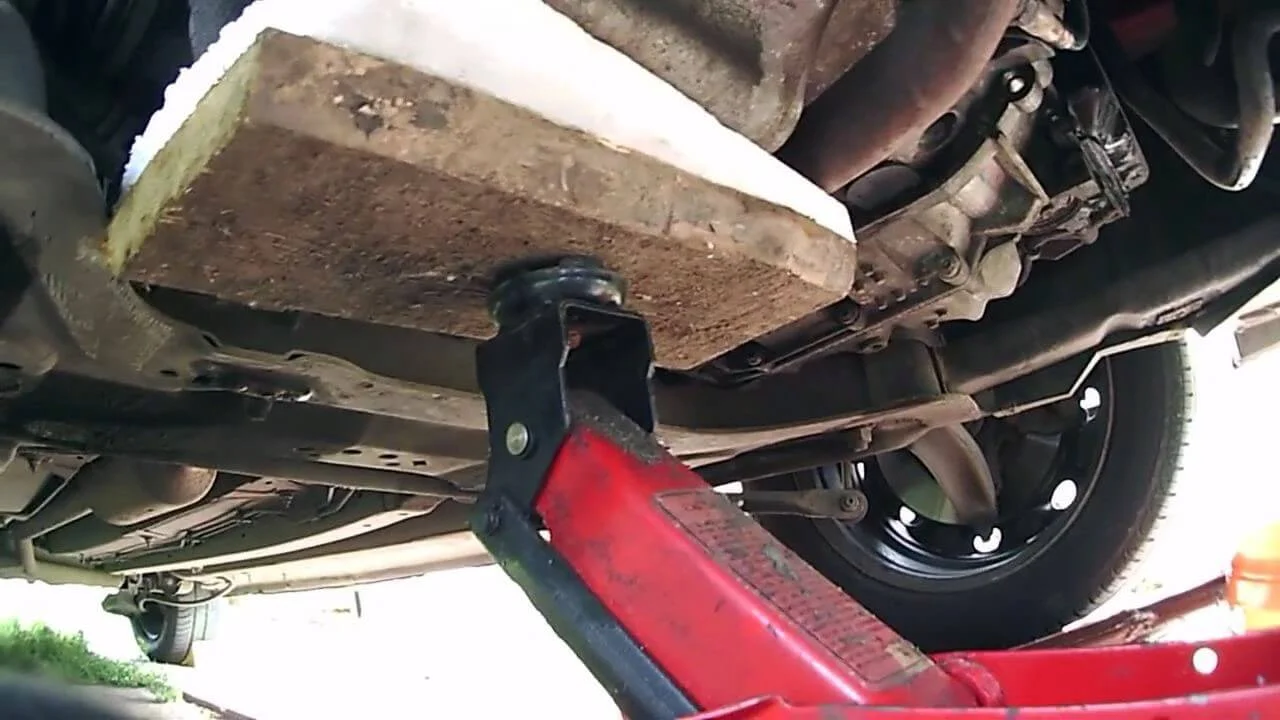

Поддомкрачиваем двигатель используя домкрат, пенопласт, досочку.

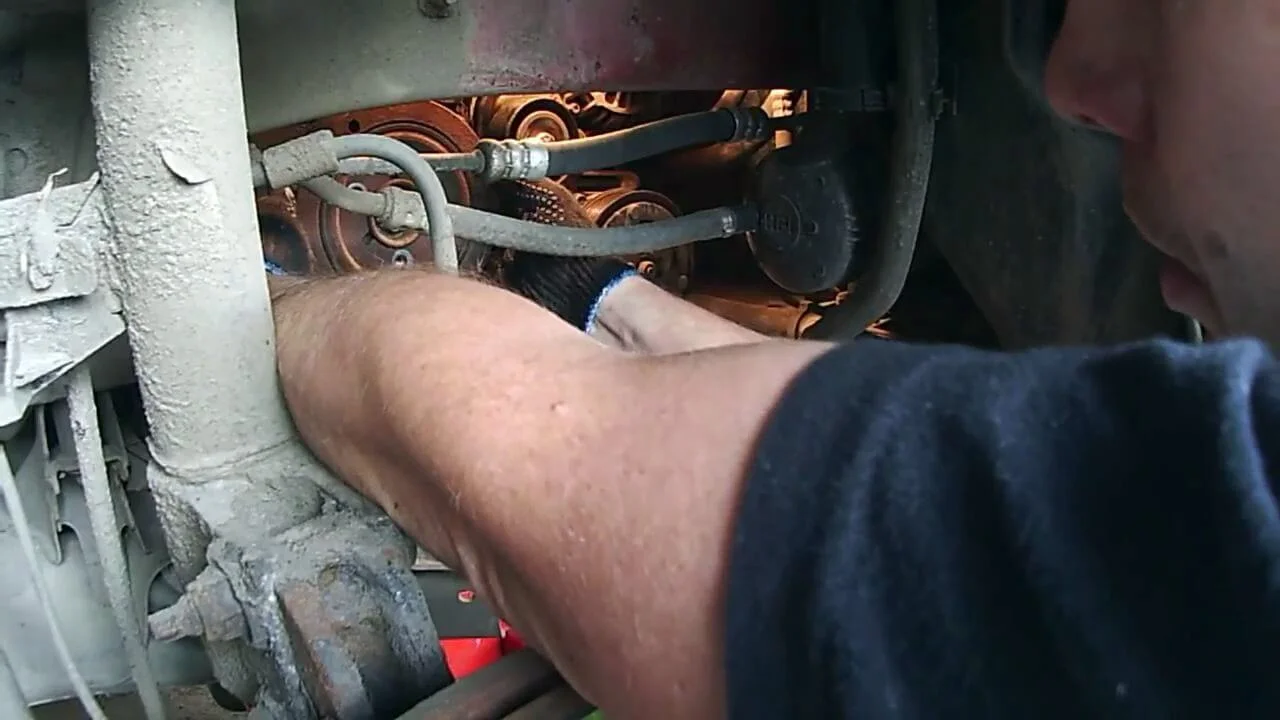

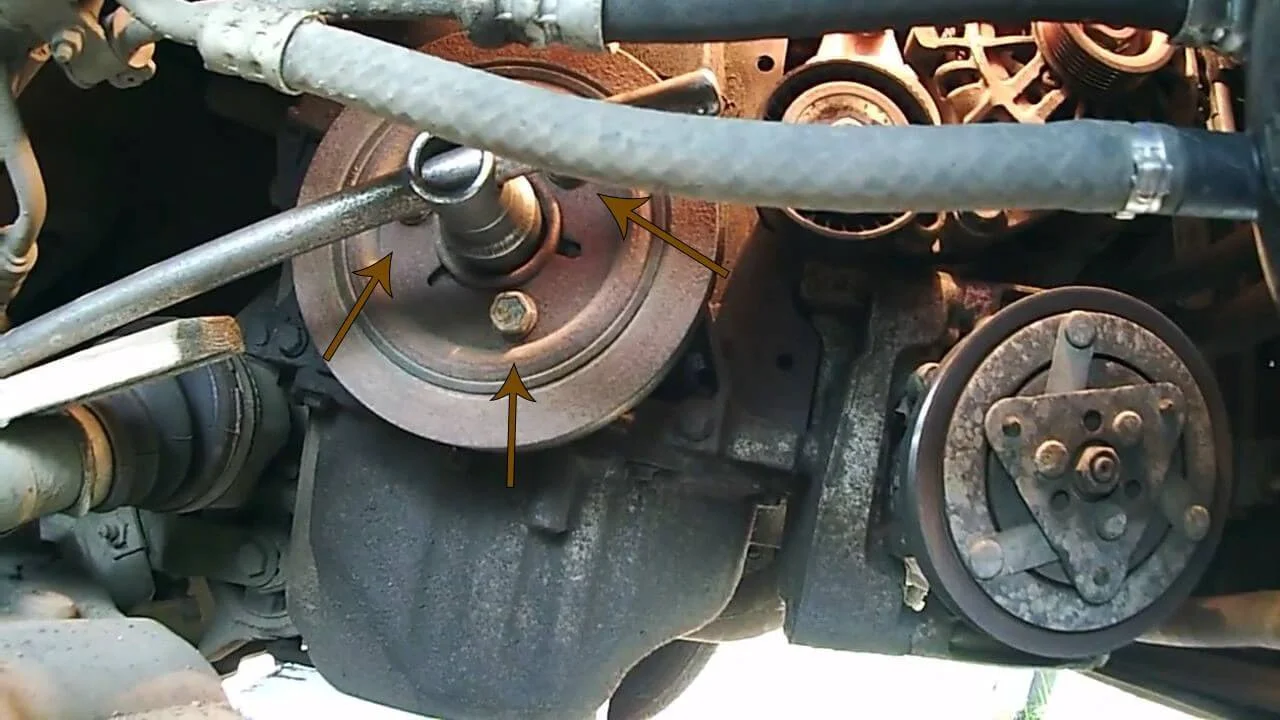

Ключом на 13 мм отворачиваем 3 болта крепящие шкив маховика.

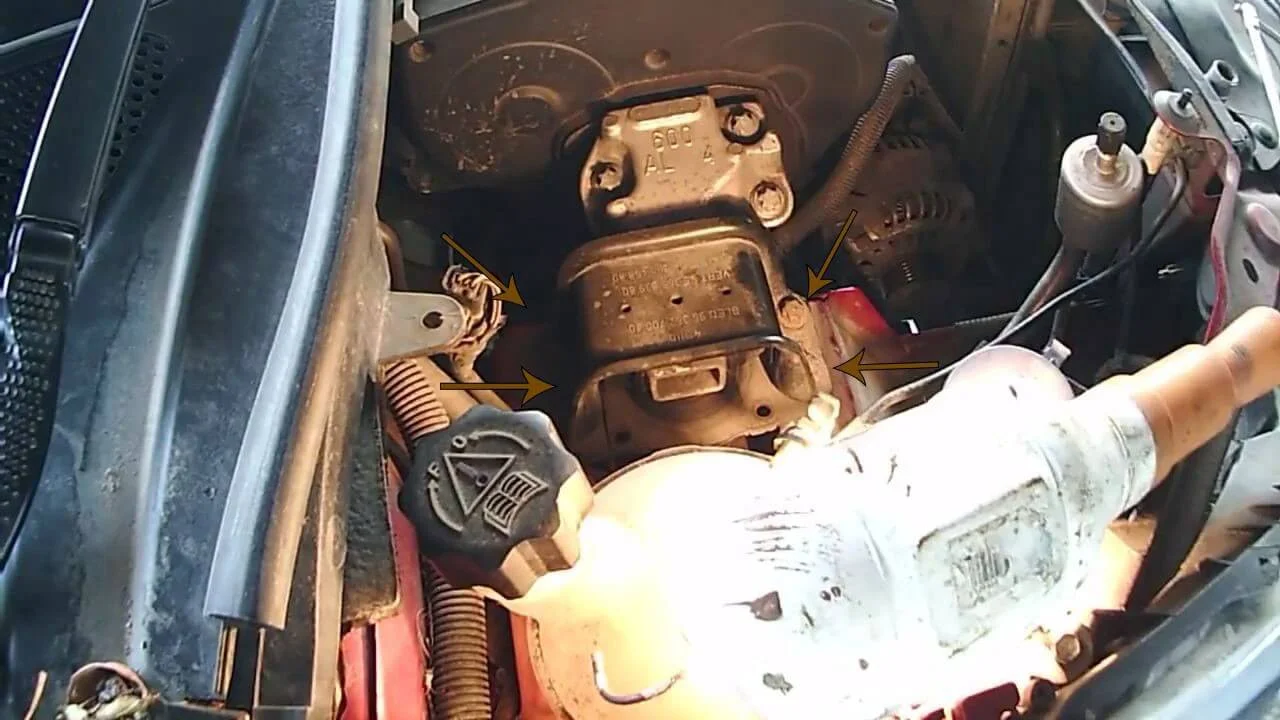

Снимаем сам шкив.

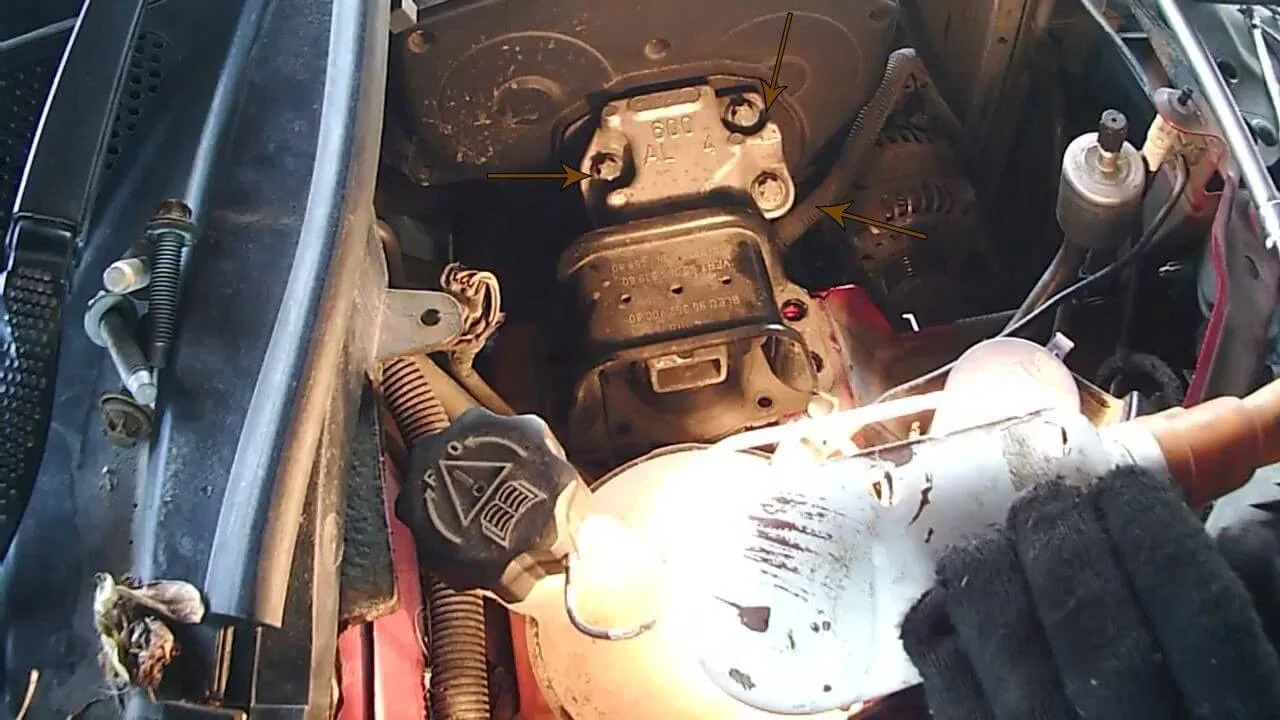

Ключом с насадкой Е14 откручиваем сначала 4 болта ограничителя раскачивания двигателя.

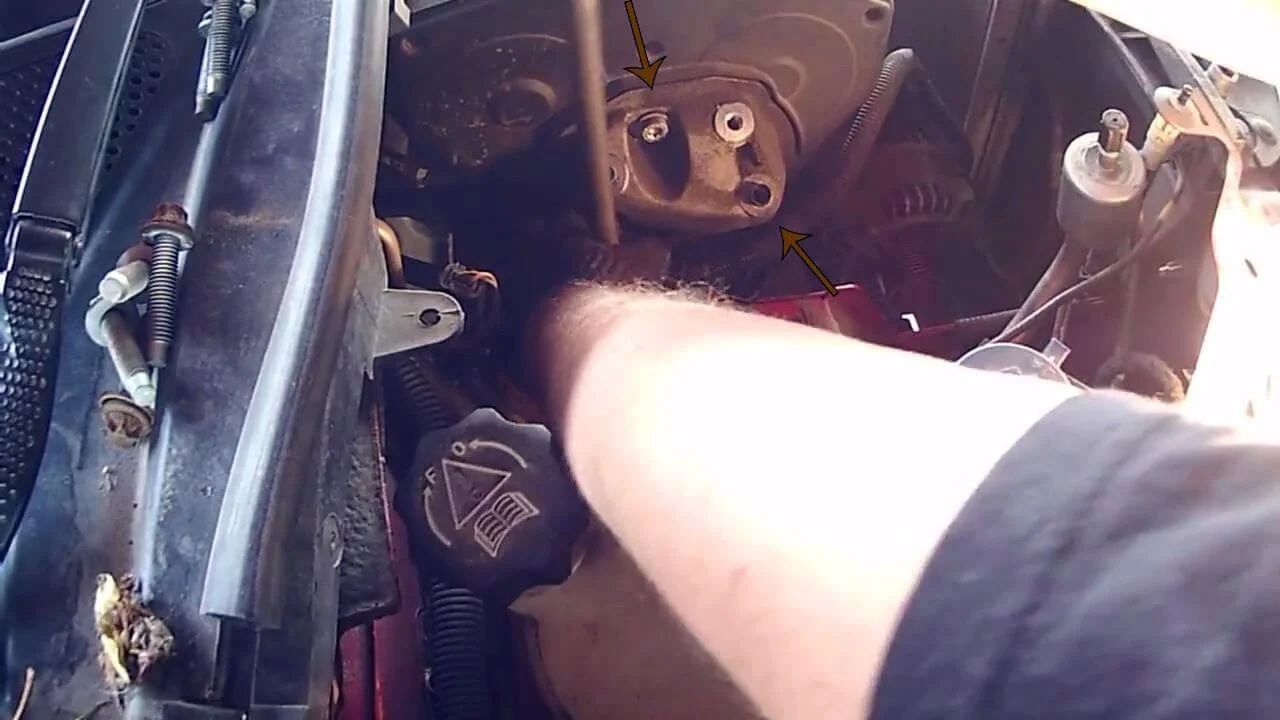

Затем откручиваем болты блока верхней правой опоры двигателя.

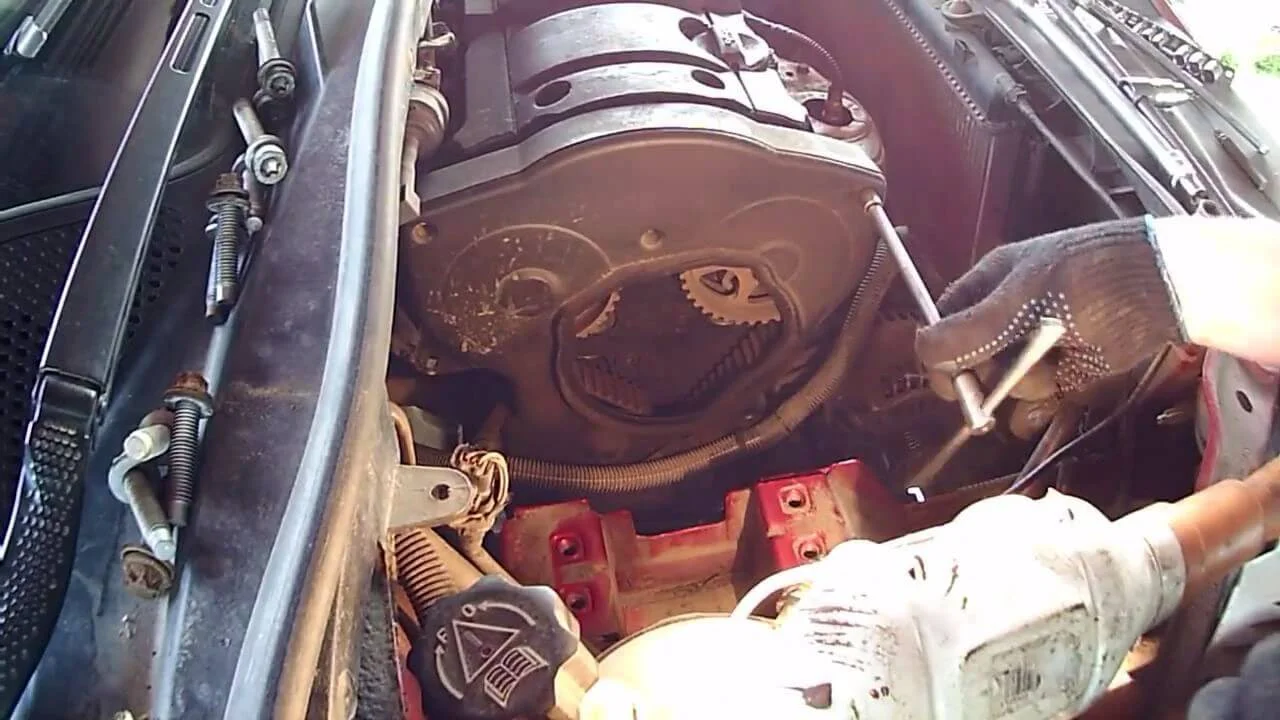

Затем отвёрткой TORX Т50 откручиваем болты промежуточной правой опоры двигателя верхнего кожуха ГРМ.

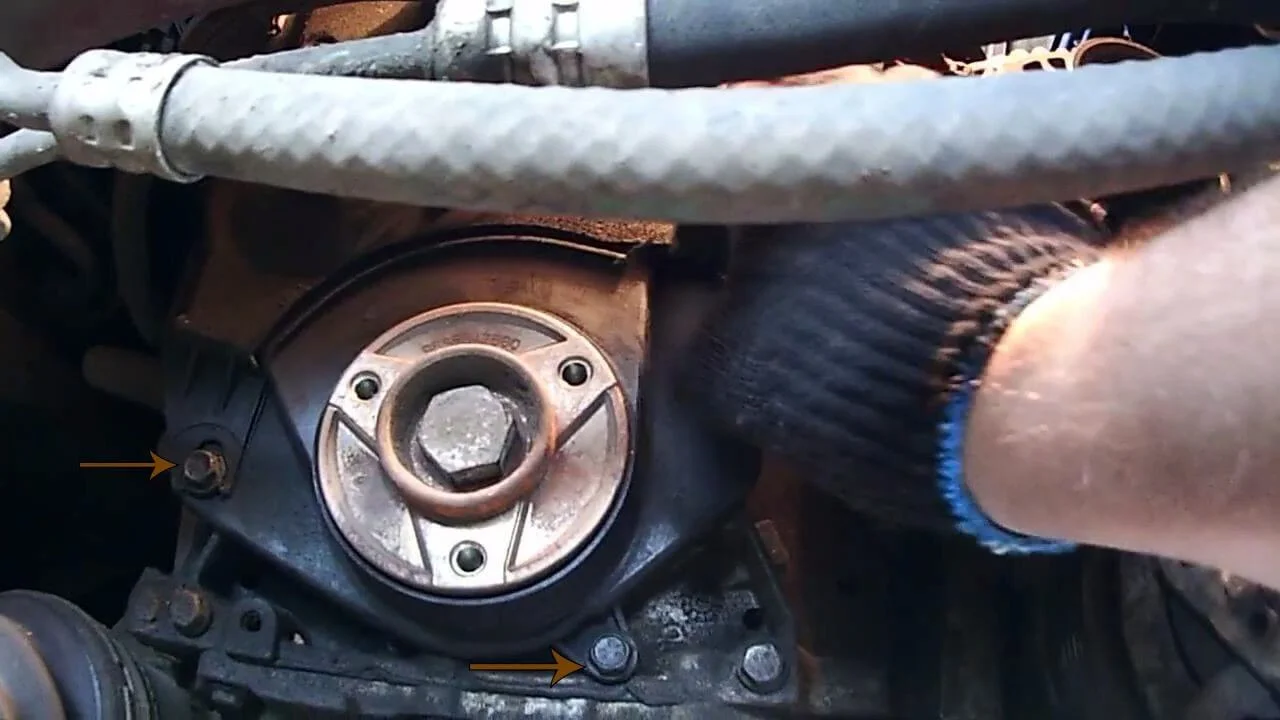

Ключом на 6 мм отворачиваем болты кожуха.

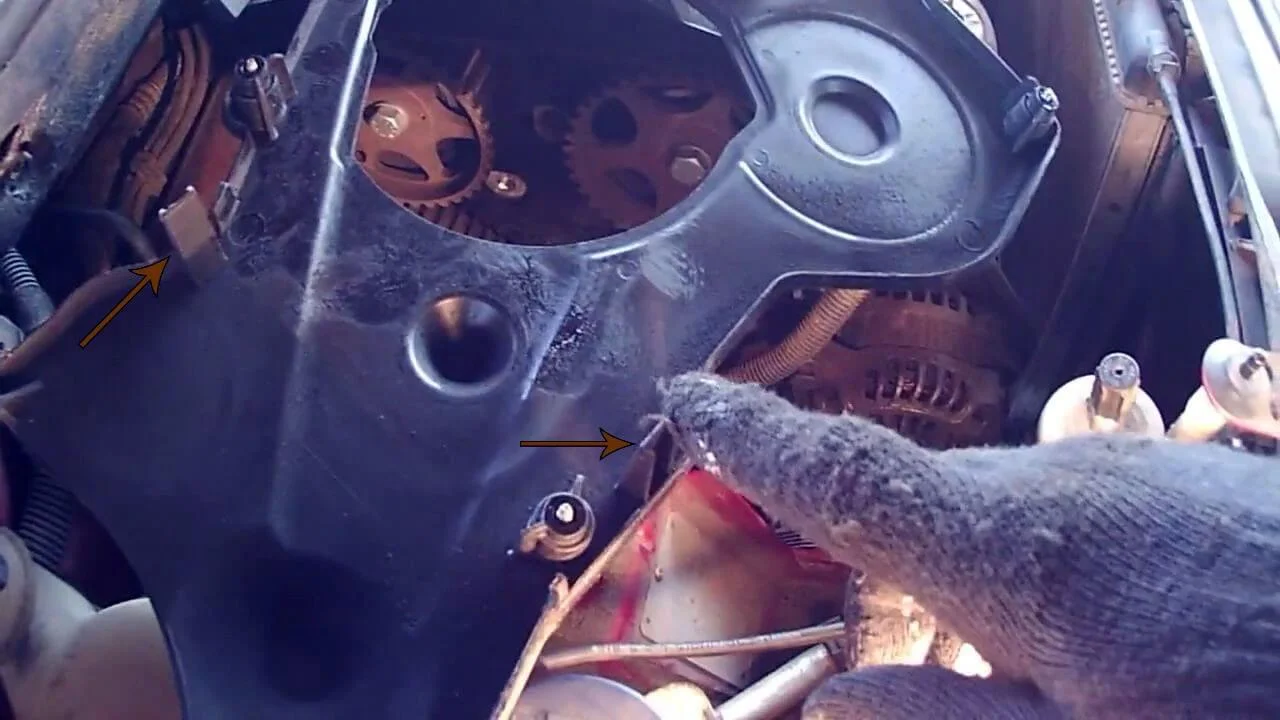

Также отворачиваем 3 болта нижнего кожуха ремня ГРМ.

Аккуратно снимаем верхний кожух, открутив 5 болтов вверху и 2 два болта внизу. Обратите внимание на два выступа, чтобы не сломать их!

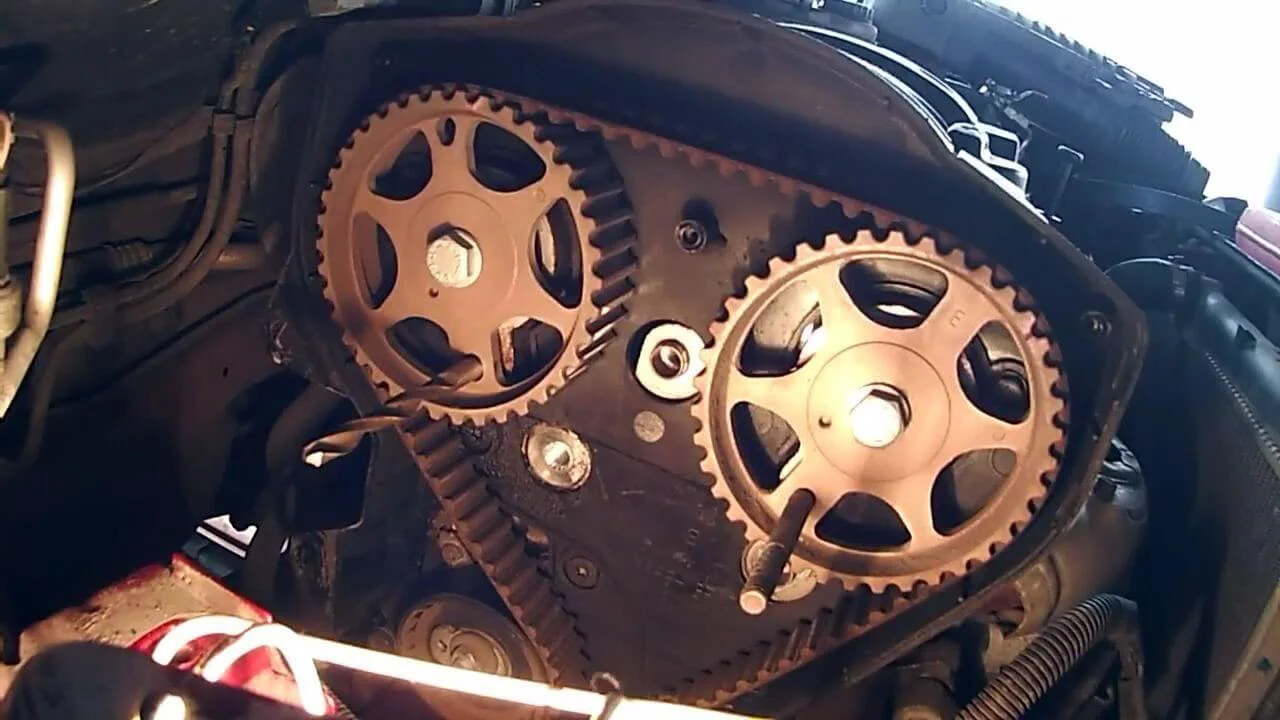

Поворачиваем шкив коленвала до того момента, пока отверстия на распредвалах А и В совпадут с отверстиями А1 и В1 соответственно. Для того чтобы легче было вращать вал, лучше вывернуть свечи зажигания.

Используем шпильки или сверла на 8 мм для фиксации шкивов распредвалов.

Затем берём крючок 4,5-5 мм.

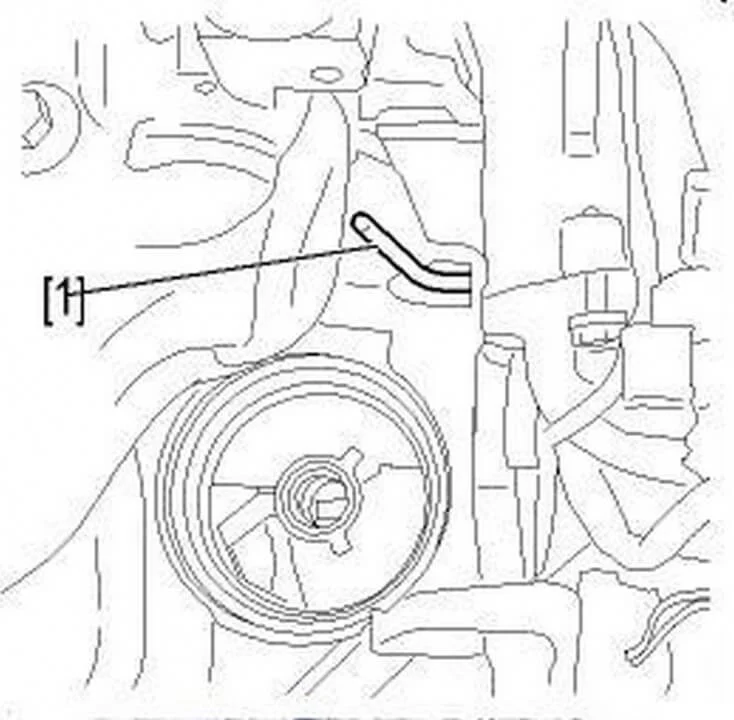

И вставляем его между фильтром и корпусом для фиксации маховика.

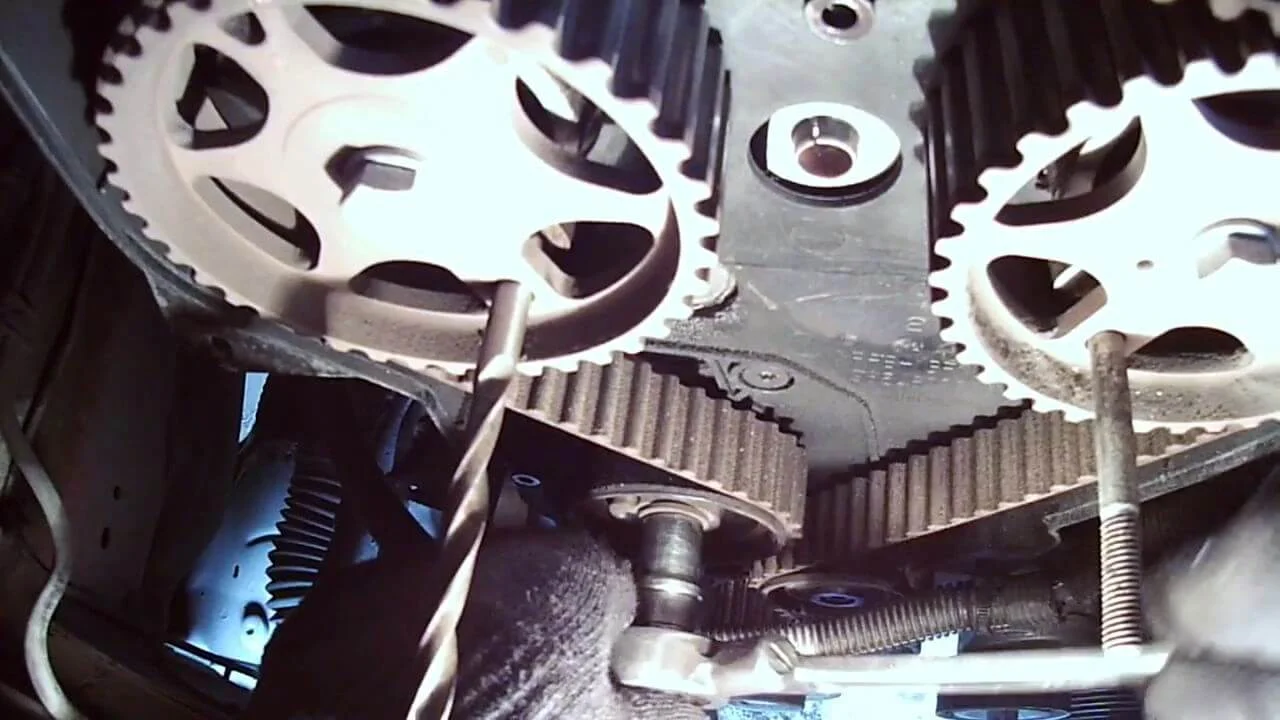

Схематически это показано на рисунке.

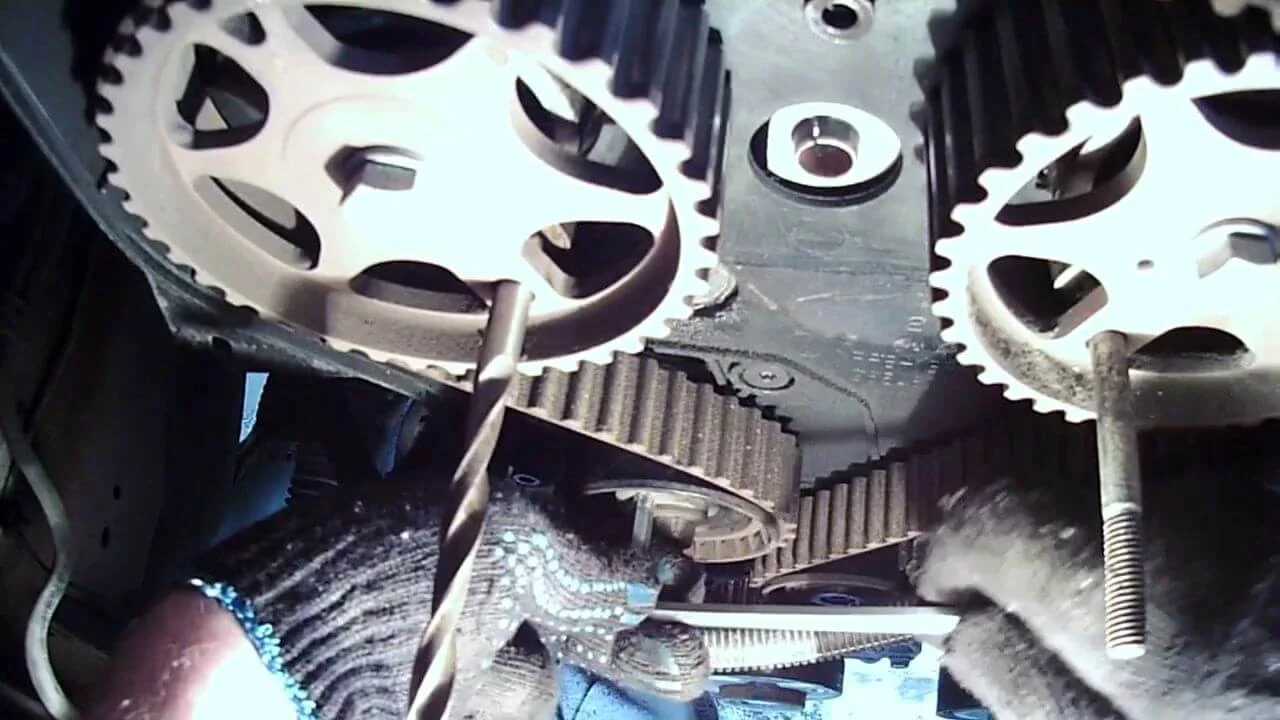

Отворачиваем болт натяжного ролика при помощи головки на 13мм.

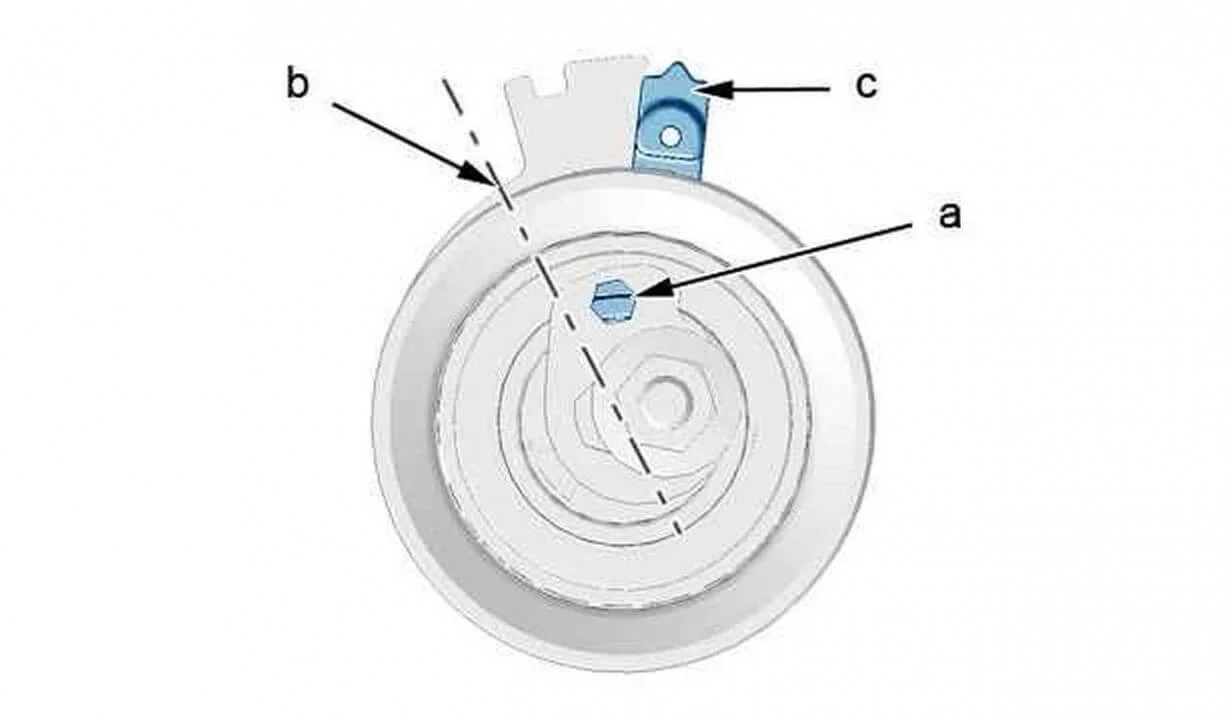

Затем при помощи шестигранника на 6 мм проворачиваем ролик по часовой стрелке, чтобы указатель «с» оказался в положении «b», как это показано на следующем рисунке, но ни в коем случае не проворачиваем его на полный оборот. Это положение даст максимальное послабление ремня ГРМ. Снимаем ремень натяжения.

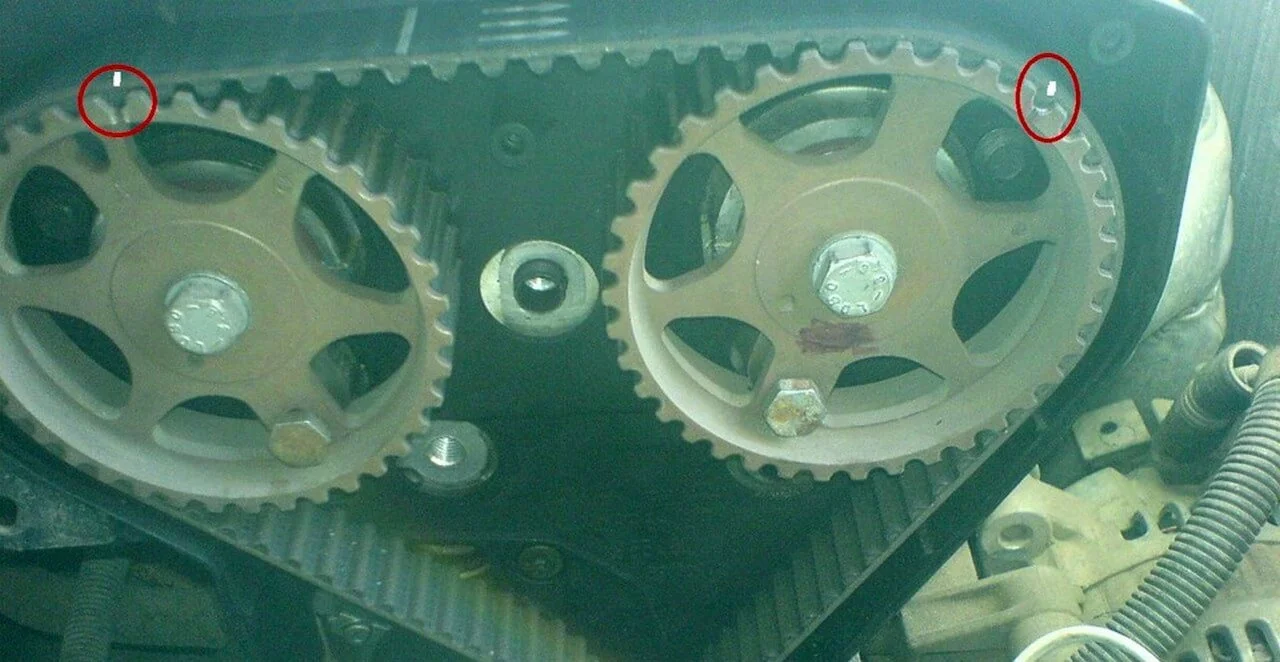

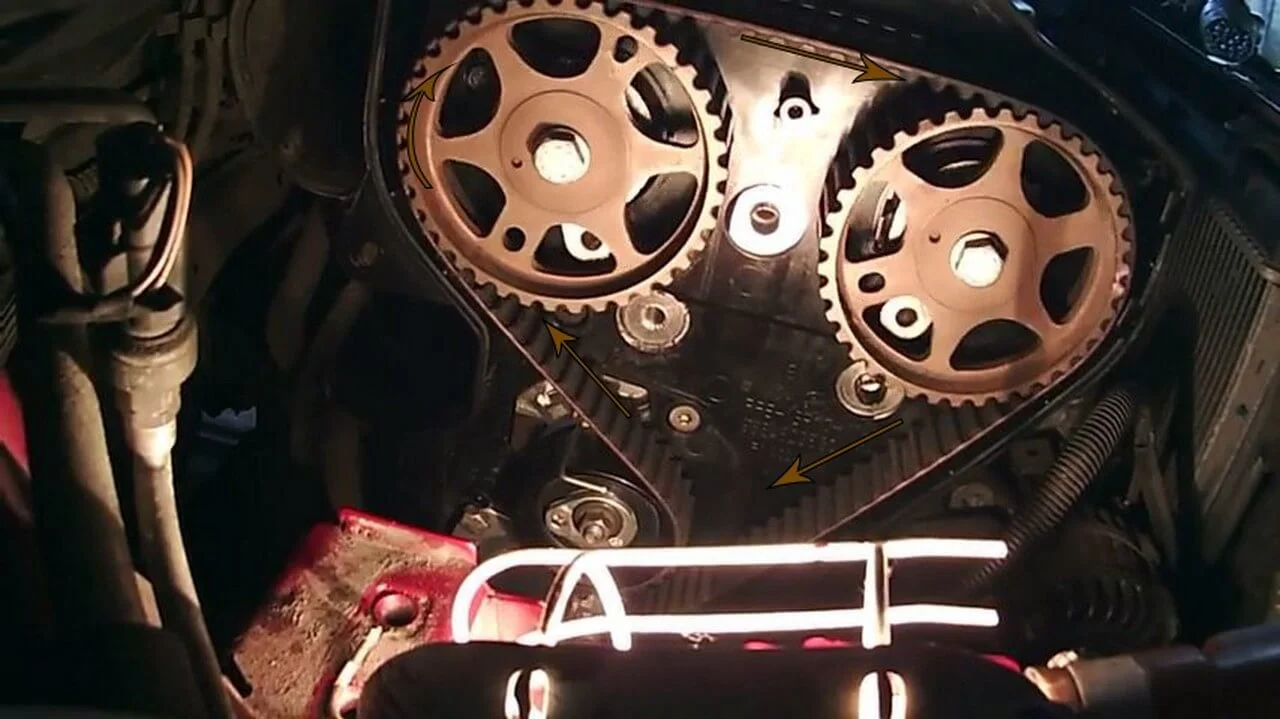

Устанавливаем новый ремень привода ГРМ. Стрелочки на ремне должны быть направлены по ходу движения автомобиля, а белые полоски на ремне должны совпадать с метками на шкивах.

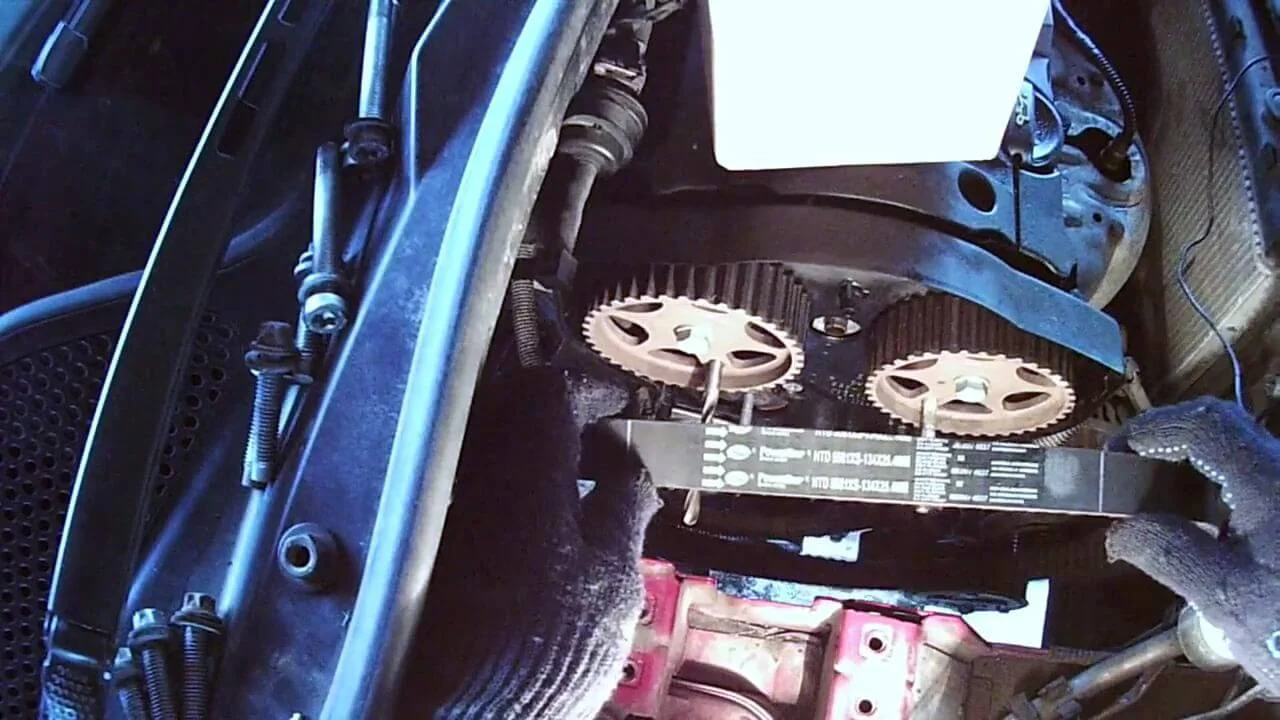

Установка производится соблюдая следующий порядок: шкив коленчатого вала, промежуточный ролик, шкивы распредвалов, шкив привода насоса системы охлаждения, натяжной ролик.

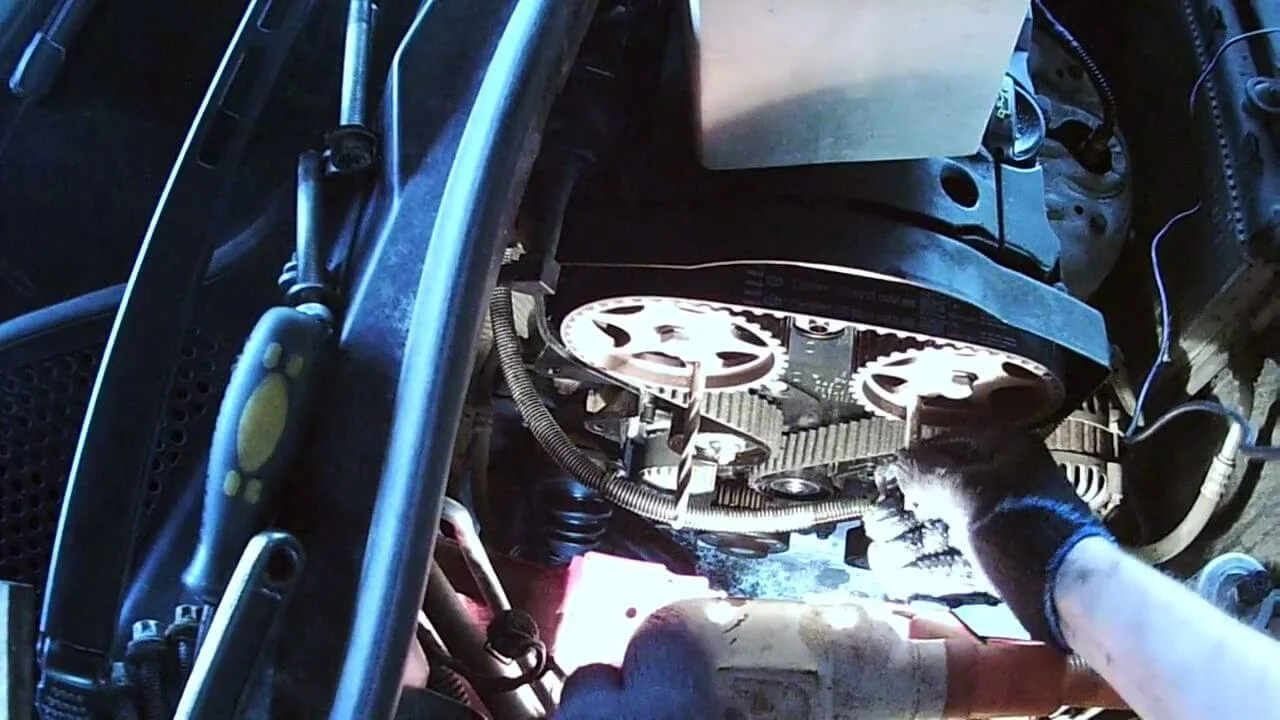

Вынимаем все штифты которые мы вставляли: два с распредвала и один с коленвала (не забываем извлечь).

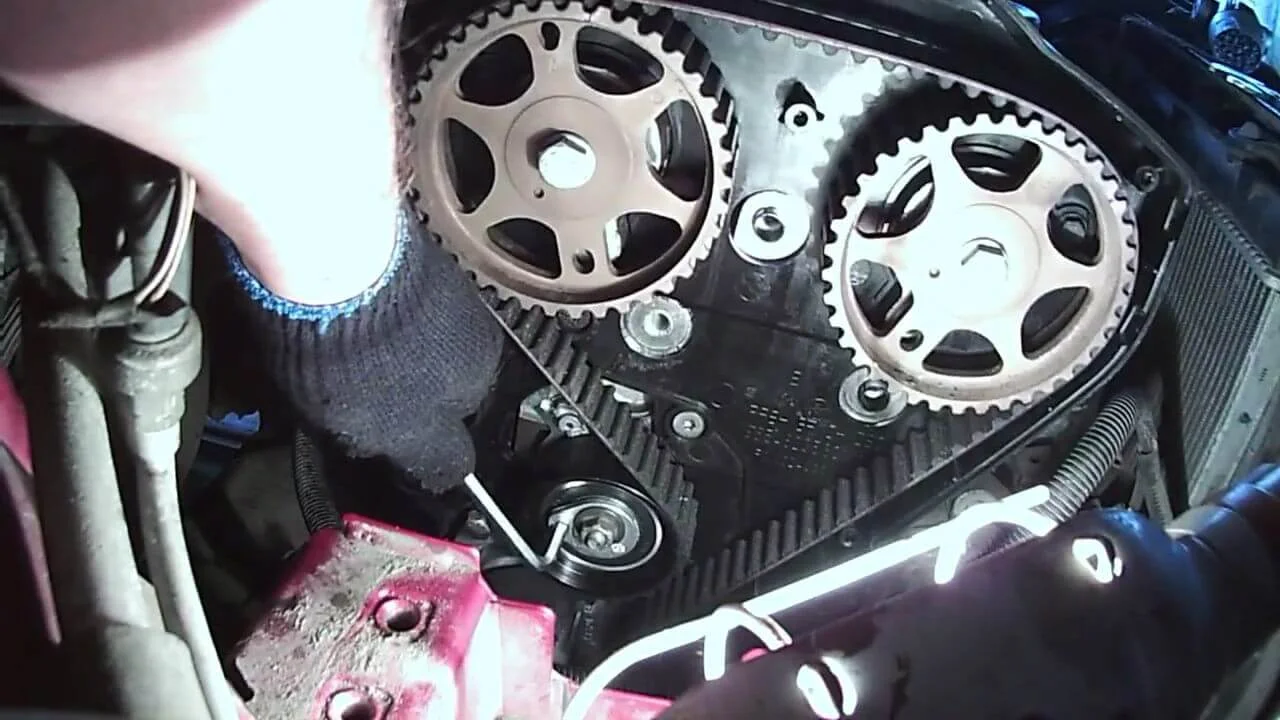

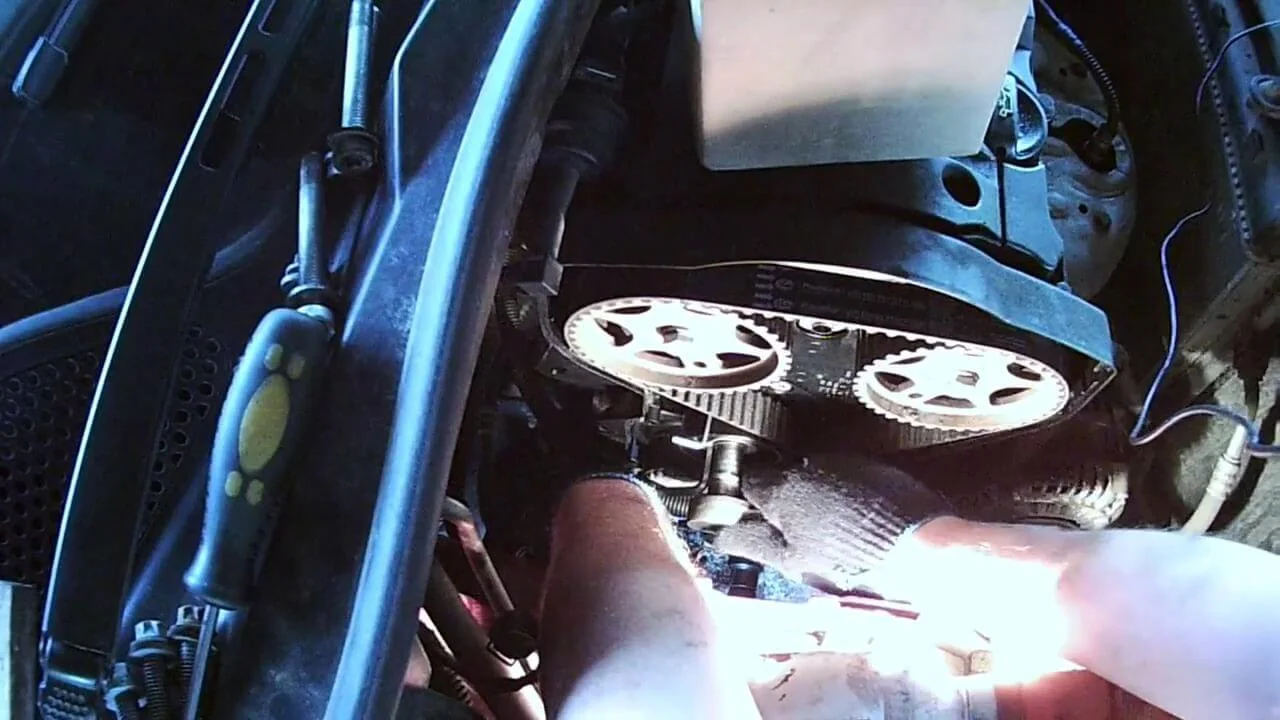

Берём ключ на 6 мм вставляем в отверстие и натягиваем ремень, но важно не провернуть его на полный оборот.

Затягиваем ключом на 13 мм болт натяжного ролика, но не сильно, где-то на 1 Нм.

Затем 4-5 раз проворачиваем коленвал, обязательно по часовой стрелке.

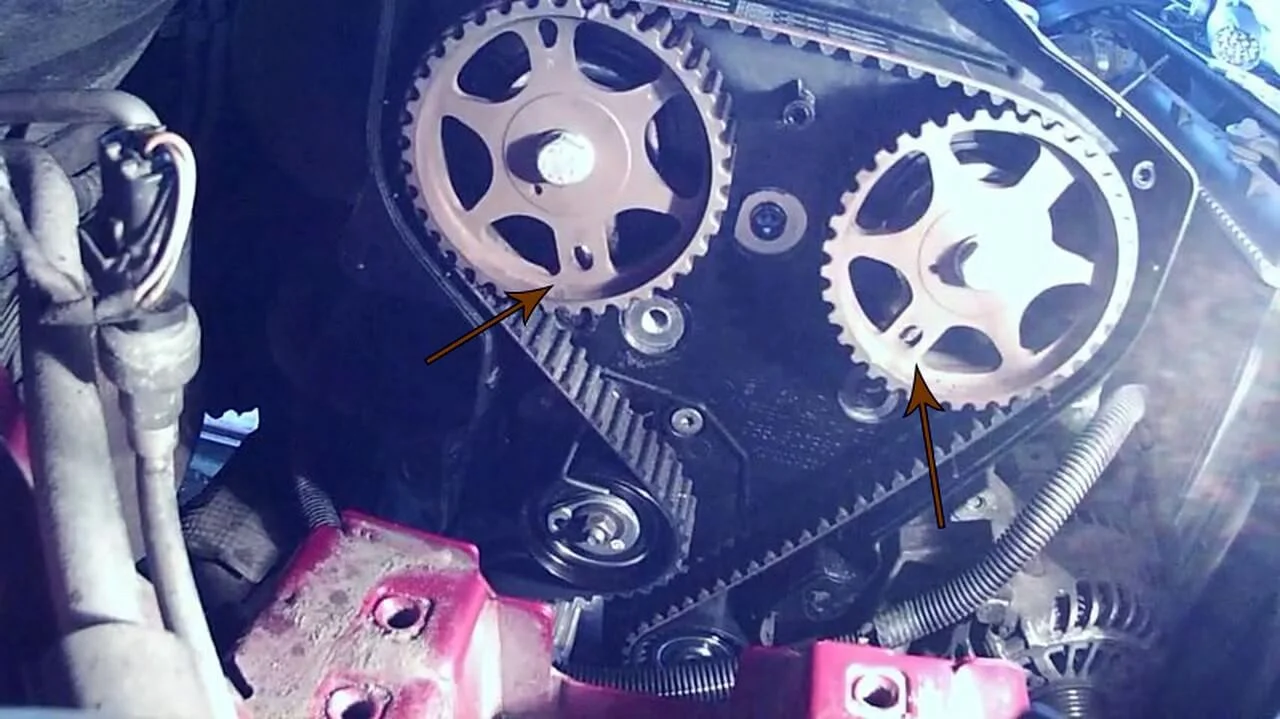

Проверяем совпадение отверстий шкивов распредвалов.

Устанавливаем ролик в положение максимального натяжения, вынимаем стопорную чеку.

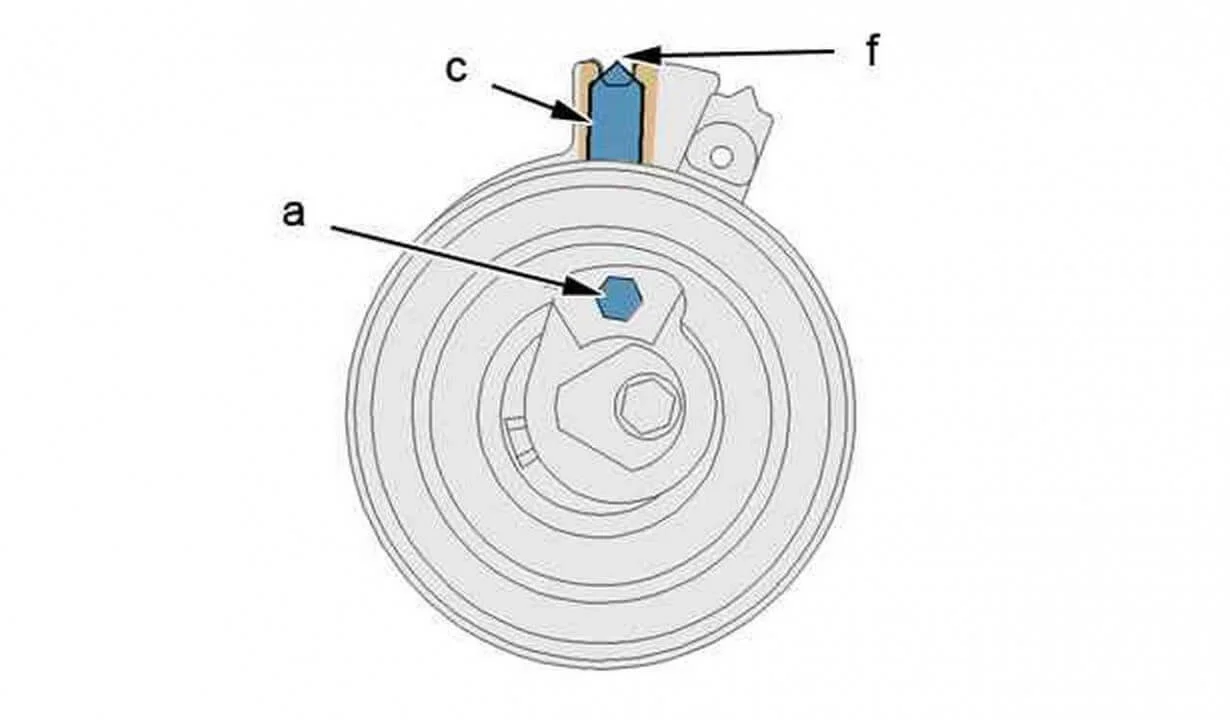

Берем шестигранник на 6 мм и подводим указатель «с» повернув его по часовой стрелке, чтобы он расположился напротив метки «f».

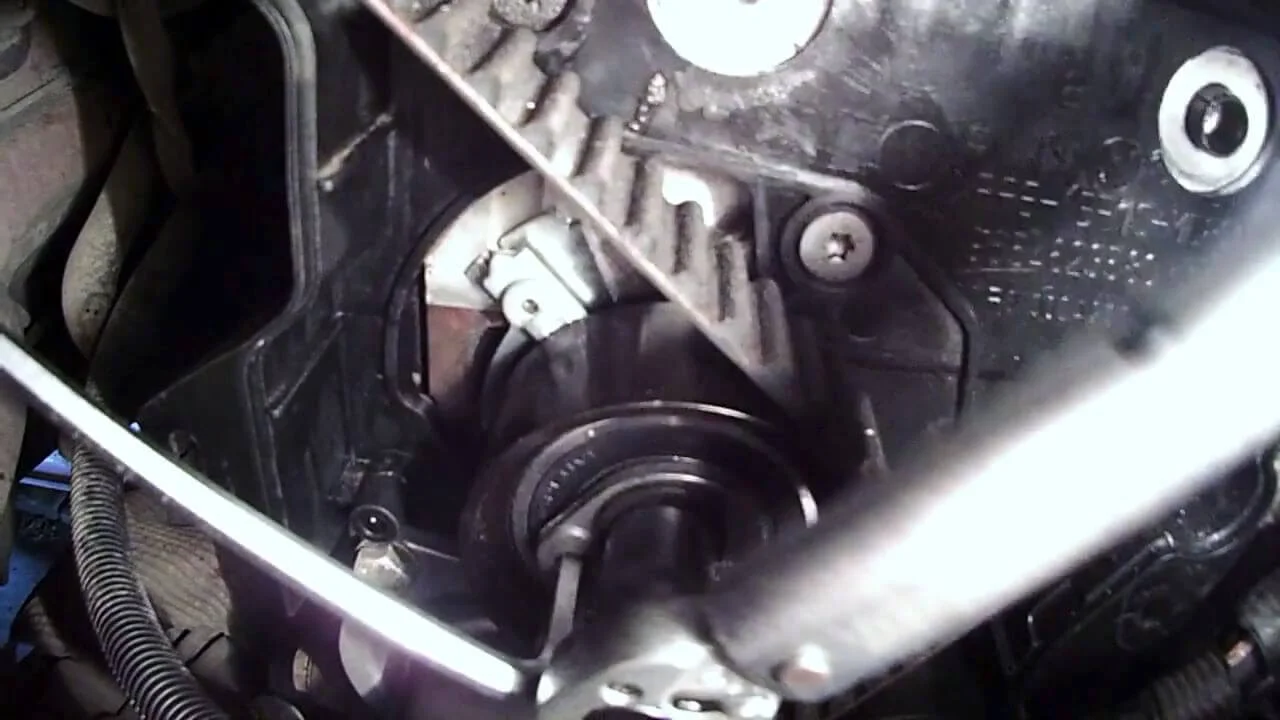

Закручиваем болт натяжного ролика с усилием 22 Нм. Прокручиваем коленвал и проверяем натяжение ремня ГРМ. Метки на ремне должны совпадать с метками на шкивах. Собираем все на своё место.
