Замена цепи ГРМ Audi A4 2,0 TFSI
Замена цепи ГРМ при пробеге 160 тыс. км производилась на движке серии EA888 CDNC 2,0 TFSI Ауди А4. Также вместе с ним была заменена опора распредвалов.
Источник: http://www.audi-club.ru/forum/showthread.php?t=330952
Какую цепь ГРМ и опору распредвалов ставить на Audi A4 и когда менять?
Оригинальный номер цепи ГРМ 06K109158AD, средняя цена около 4829 руб.
Аналоги:
- FEBI 45956 — 3169 руб.
- PULLMAN 601K9051A8D — 1743 руб.
- SWAG 30945956 — 3230 руб.
Периодичность замены после 150 тыс.км.
Оригинальный номер кронштейна опорного распределительного вала 06H103144J, средняя цена около 7988 руб. Аналог SOLLO SSVA2428 — 3657 руб.

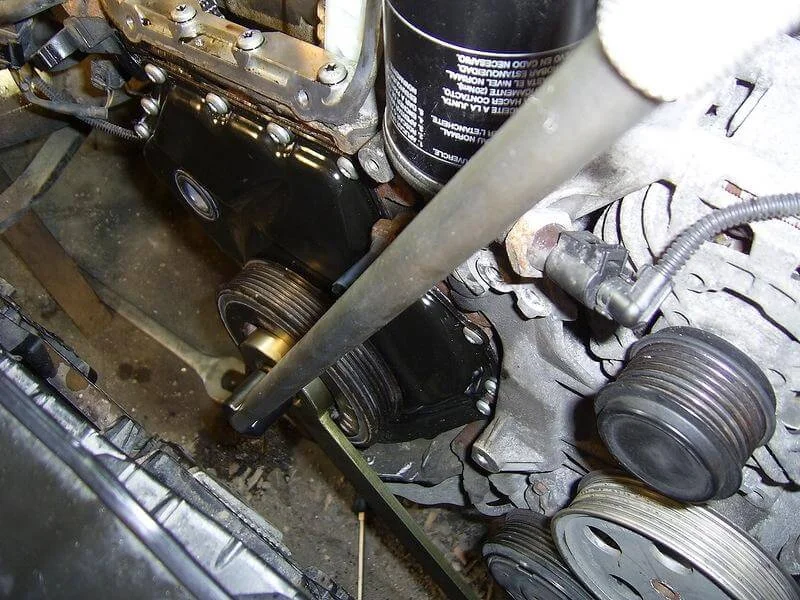

Опять при помощи «Меча-кладенца», затягиваем шкив. Ставим на место все навесные приблуды и заводим авто.

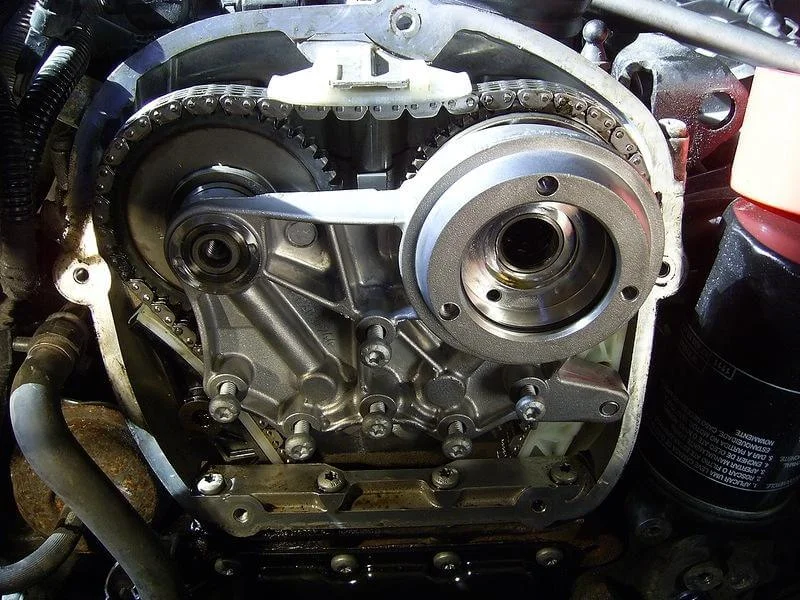

Ставим новую опору распредвалов.

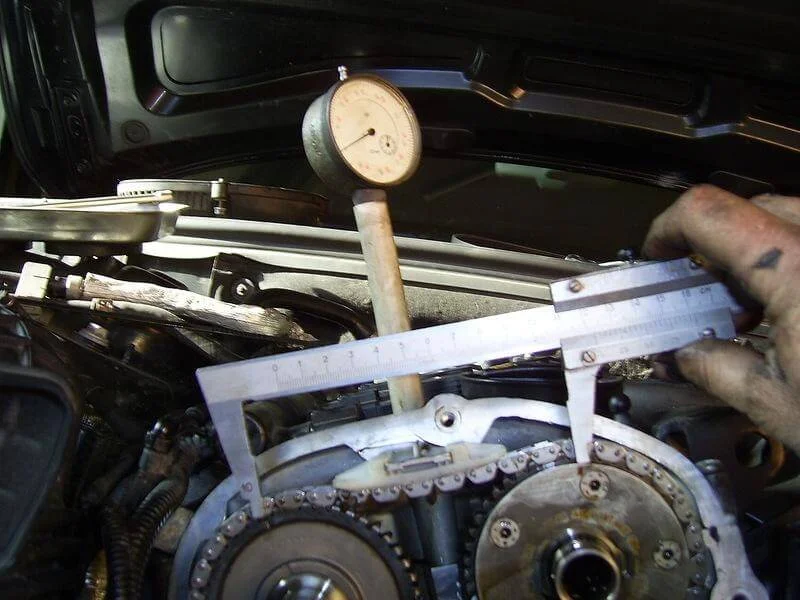

Несмотря на то, что все метки соблюдены, для душевного покоя, выполняем описаную в Эльзе процедуру проверки правильности установки фаз.

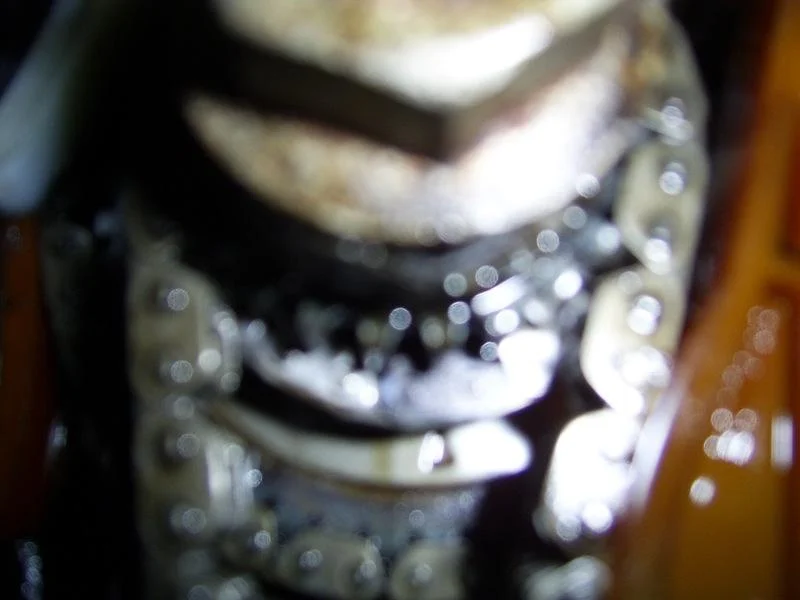

Нижняя не очень четко получилась, но если присмотреться, видно черное звено цепи против стрелки.
Процесс замены натяжителей и цепи не особо сложен… Остановлюсь немного на утановке меток. В общем то на данных моторах VAG более менее упорядочил эту процедуру, в отличии от предыдущих двухлитровых TFSI, FSI, где порой приходится цепочку ставить на глаз и удачу.

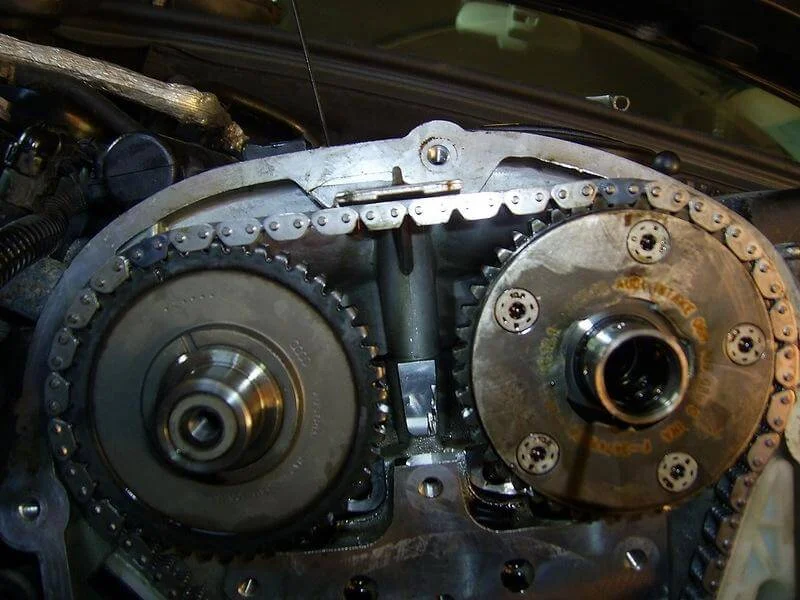

Тут уже есть метки на цепи и шестернях
Достаем комплект замены.

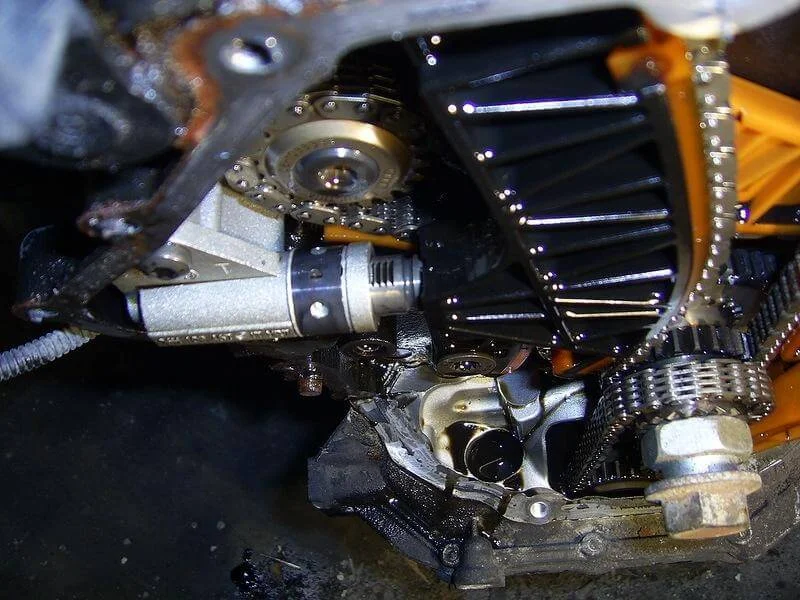

Крышка снята и перед нами предстал натяжитель цепи…Обратите внимание на количетво рисок на штоке натяжителя, как мы видим их не менее четырех, а это уже недопустимый выход, что означает предельное ратяжение цепи. В общем, как говорится — вовремя поспели.
Не забываем при этом зафиксировать шестерни цепей болтом шкива.

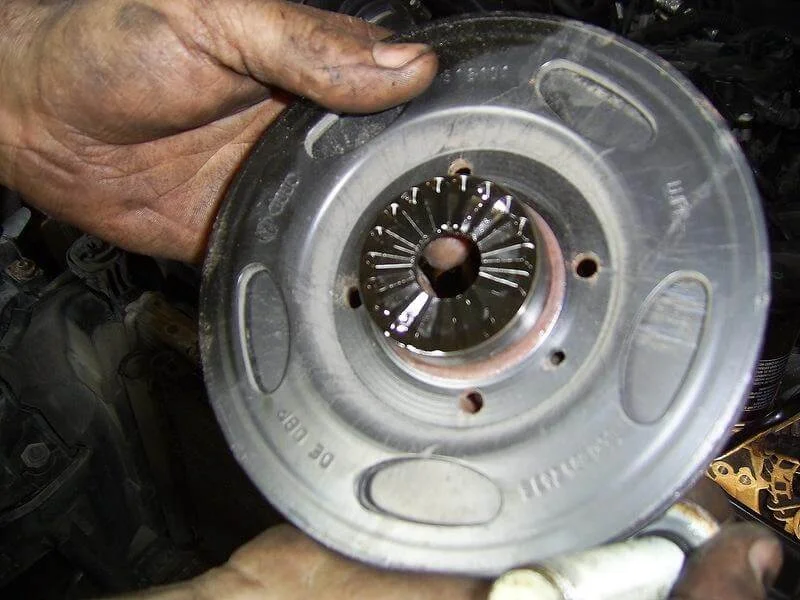

Скручиваем шкив.

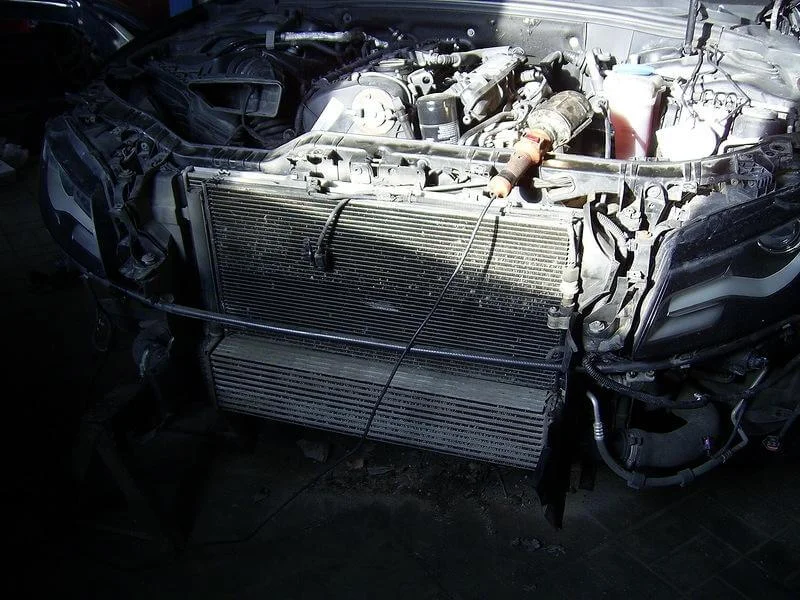

Итак, как и на любом продольнике, все начинается с установки в сервисное положение, а проще,- снятия морды.

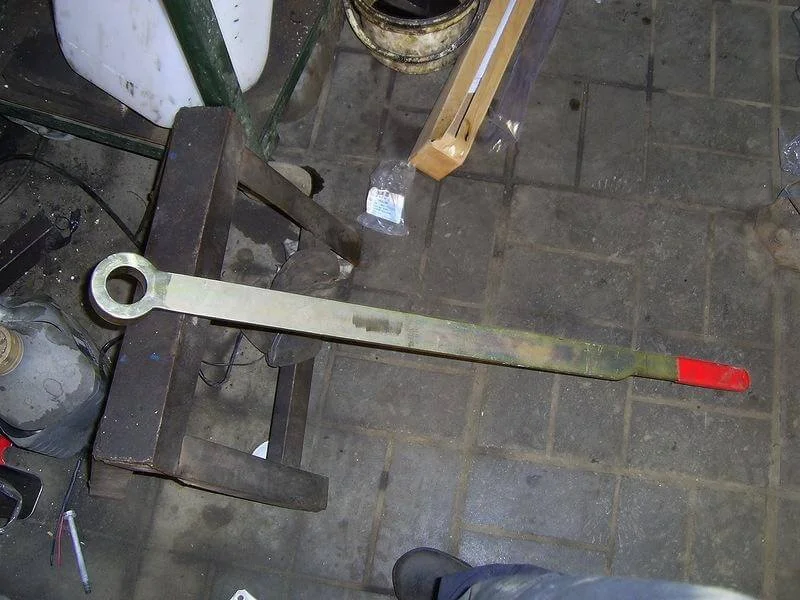

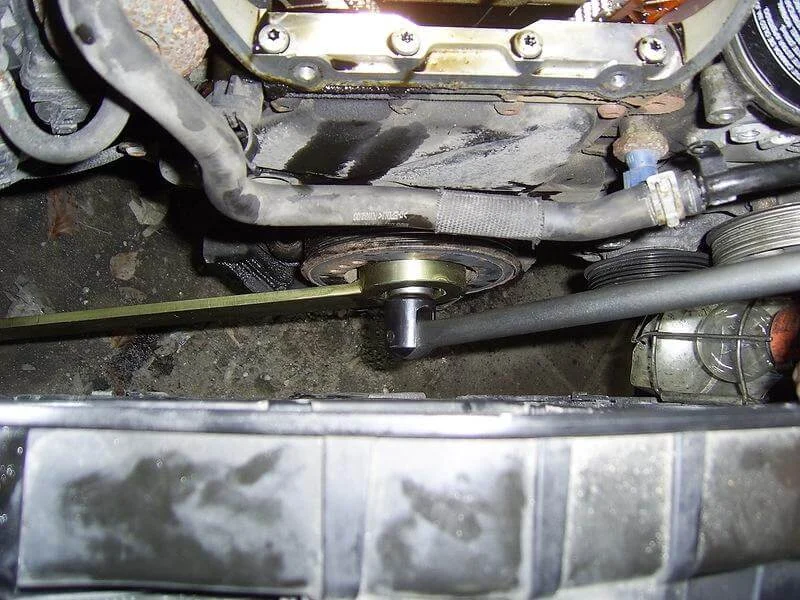

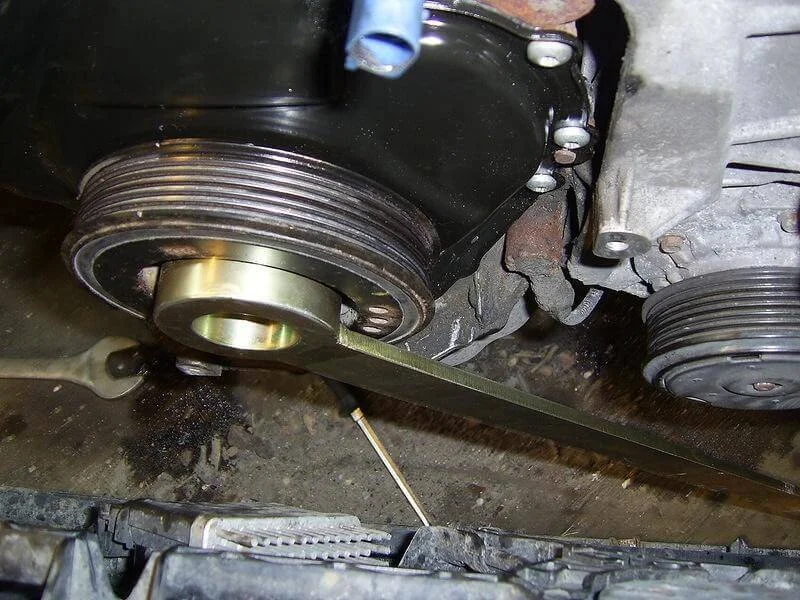

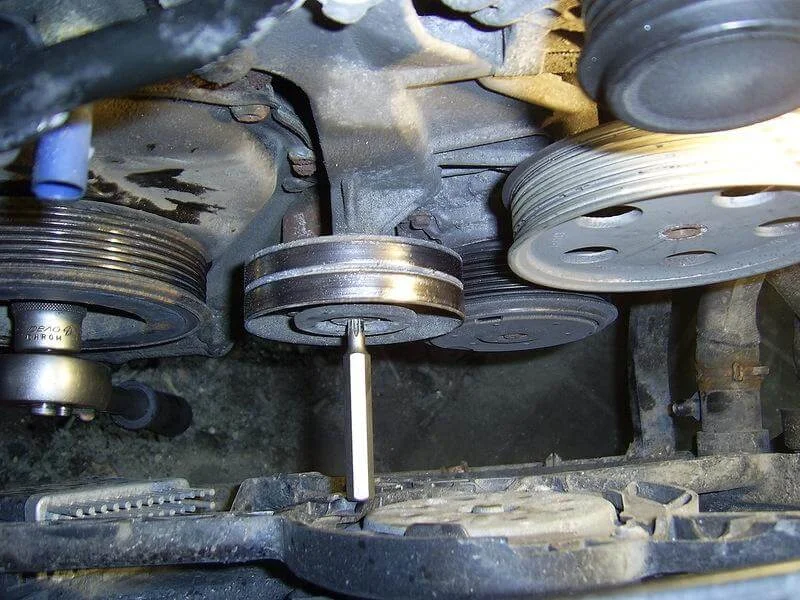

Чтобы открутить нижнюю крышку цепей, необходимо снять шкив. Тут не обойтись без очередного специнструмента Т 10355 — инструмент для фиксации шкива коленвала.

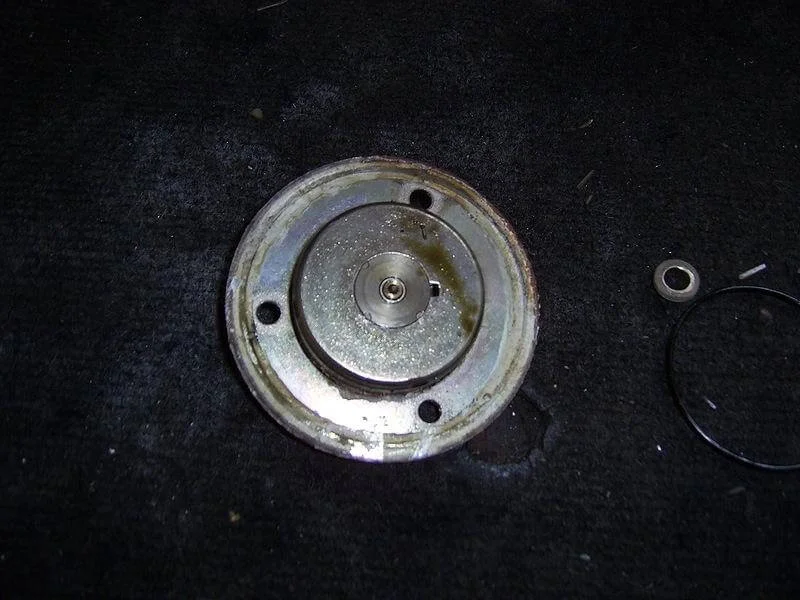

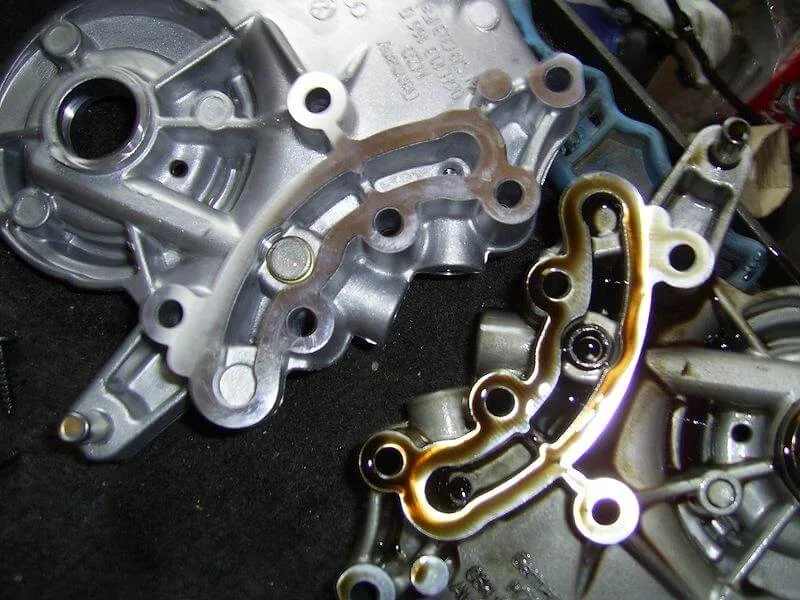

Очень любопытно было взглянуть на пресловутую сеточку и, как оказалоь не зря...

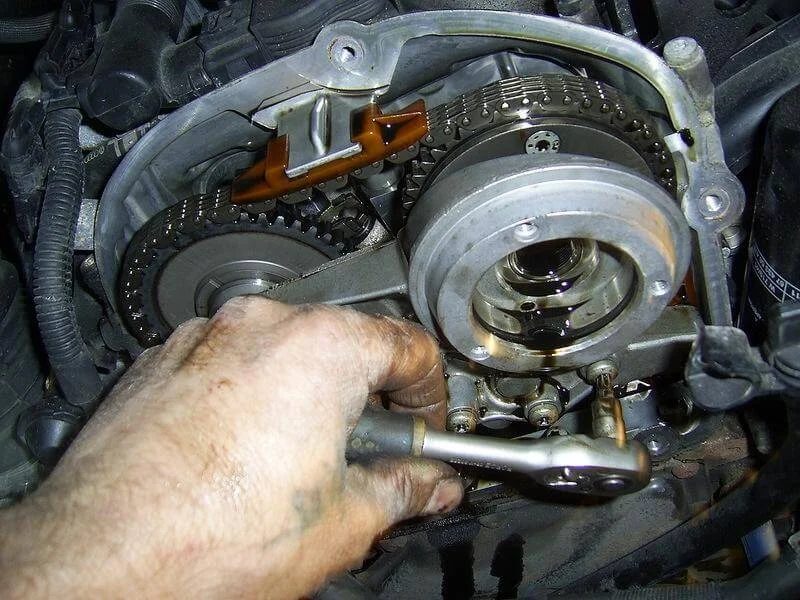

Теперь можно снять опору распредвалов.
Нужно помнить, что клапан имеет левую резьбу.

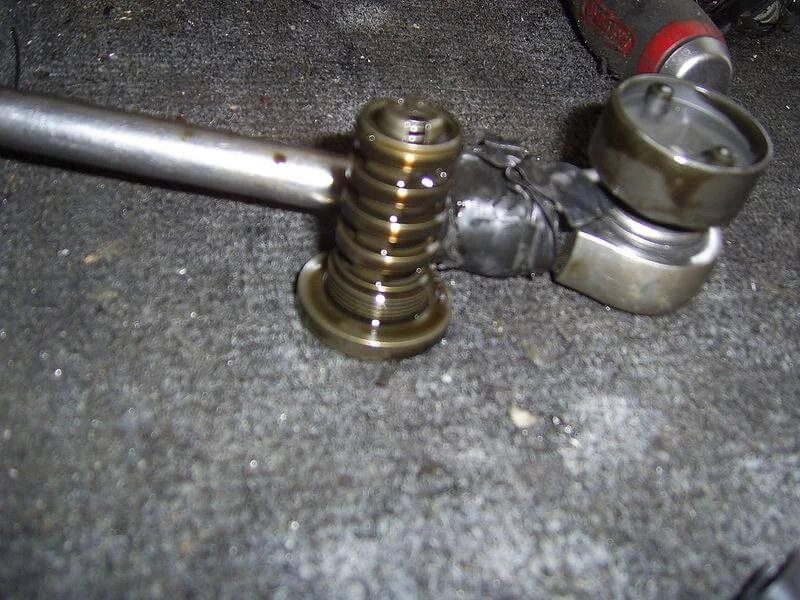

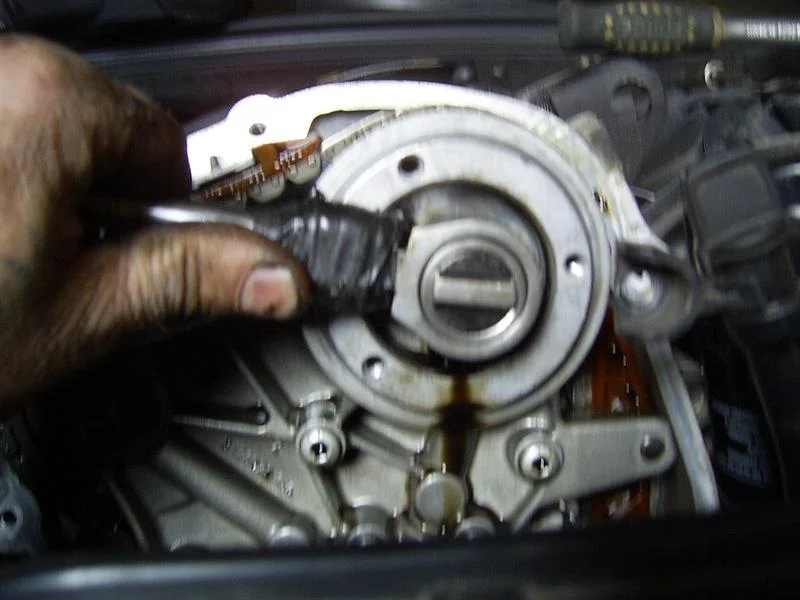

Спецключом Т1032/1 выкручиваем распределительный клапан.

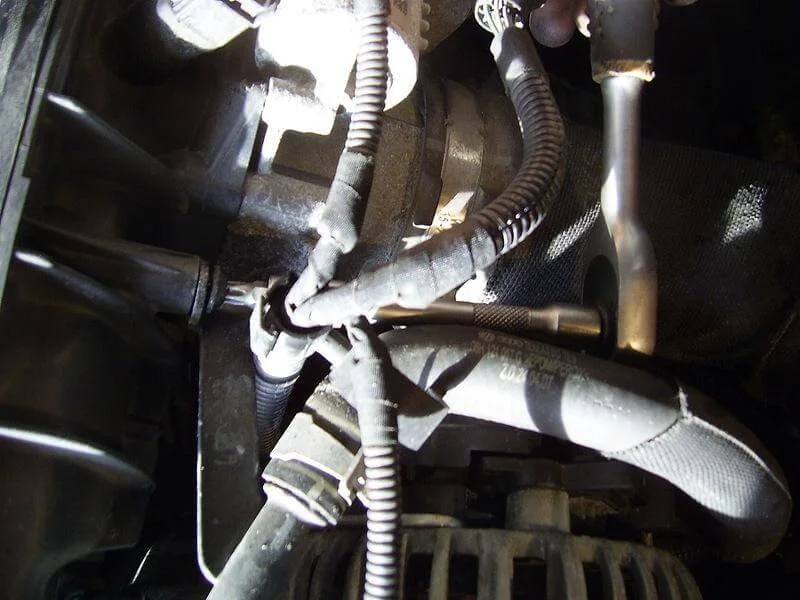

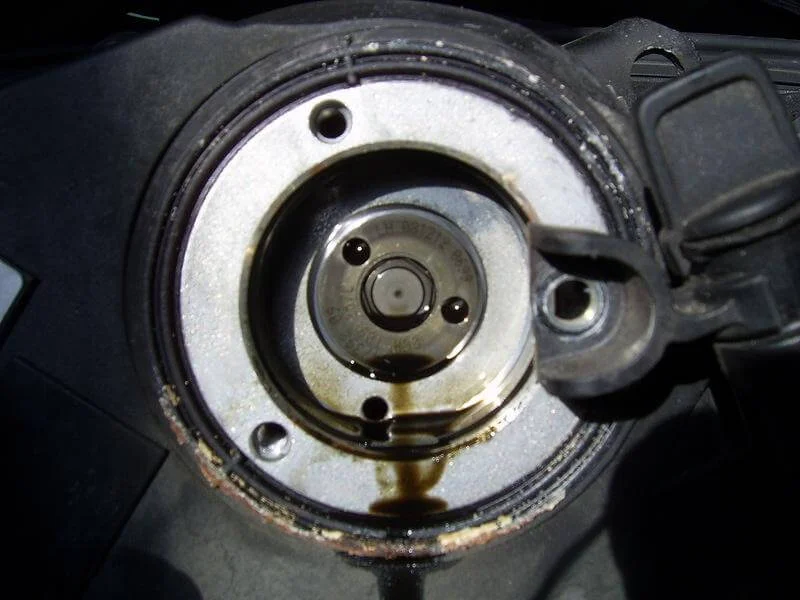

Далее, в более менее свободном пространстве снимаем электромагнитный клапан фазорегулятора.
Водяную трубку решили просто отвести в сторону без рассоединения.
Обводной ролик приводного ремня.
Направляющую маслянного щупа.

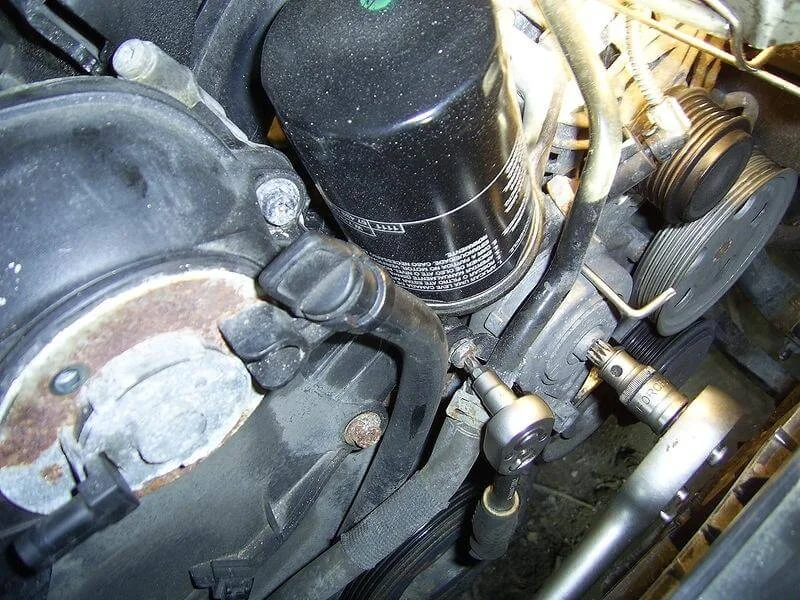

Далее удаляем все, что нам будет мешать продвигаться к цели.Ролик натяжителя приводного ремня.
