Замена цепи ГРМ Ниссан Кашкай

Nissan Qashqai оборудован бензиновыми двигателями HR16DE (1.6), MR20DE (2.0) и дизельными агрегатами M9R (2.0), K9K (1.5). На бензиновых двигателях независимо от типа мотора движение распредвала приводится в действие цепным приводом. На дизельных двигателях цепь ГРМ стоит только на M9R (2.0).

Согласно техническому паспорту Кашкай, процедура по замене цепи ГРМ предусмотрена на ТО 6. Как справиться с заменой цепи своими руками смотрите в фотоотчете.

Сколько стоит и какую цепь ставить

На Qashqai с мотором (1.6) устанавливают цепь ГРМ производственный артикул 130281KC0A. Ближайшими по тождественности цепями ГРМ будут от производителей Pullman 3120A80X10 и CGA 2CHA110RA.

Расценки на данную продукцию варьируются в пределах от 1500 до 1900 рублей. На Кашкай с двигателем объёмом 2.0 соответствовать будет цепь с каталожным номером Nissan 13028CK80A. Для альтернативной замены подойдут также цепи ГРМ ASParts ASP2253, цена 1490 рублей или Ruei RUEI2253, стоимостью 1480 рублей.

Инструкция по замене цепи ГРМ своими руками

Для работы по замене цепи ГРМ на Ниссан Кашкай понадобится:

• трещотка с удлинителем;
• торцевые головки «на 6», «на 8», «на 10», «на 13», «на 16», «на 19»;
• отвертка плоская;
• новая цепь ГРМ;
• герметик;
• приспособление KV10111100;
• съёмник KV111030000;
• домкрат
• перчатки;
• ёмкость для слива моторного масла;
• • спец съёмник для шкива коленвала;
• нож;
• смотровая яма или подъёмник.

Как поменять:

1. Устанавливаем автомобиль на смотровую яму.

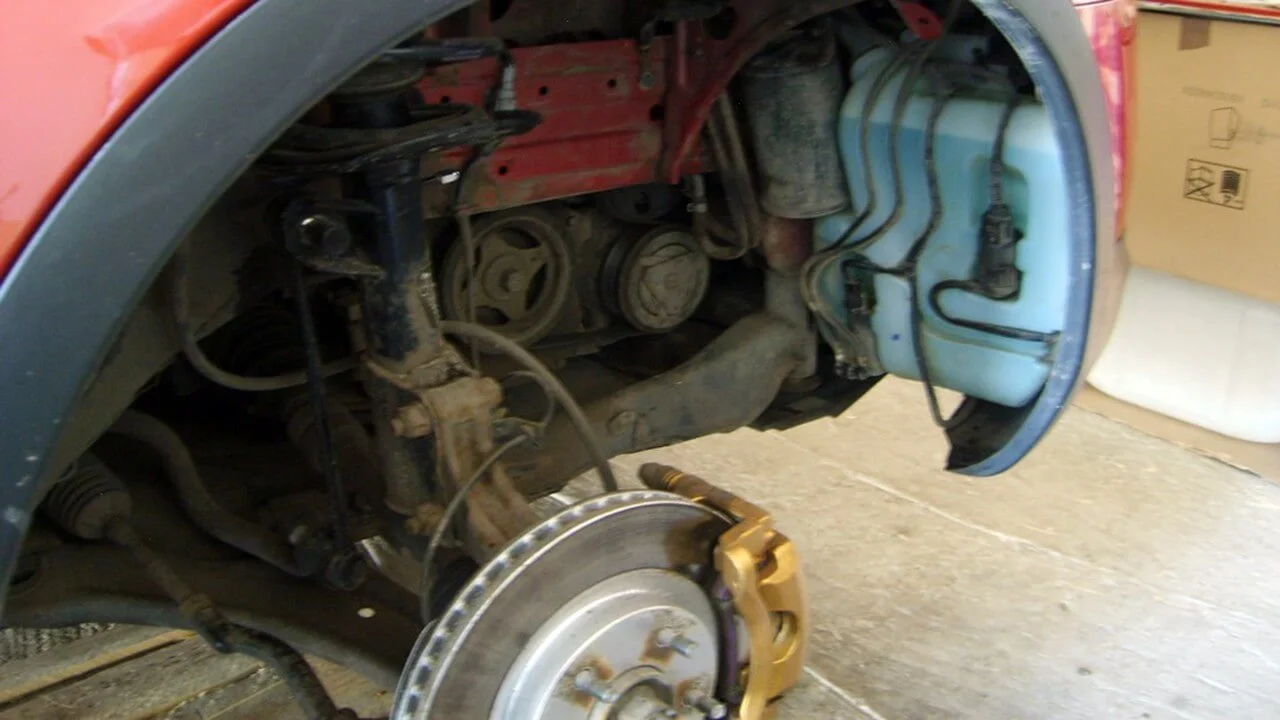

2. Снимаем правое колесо.

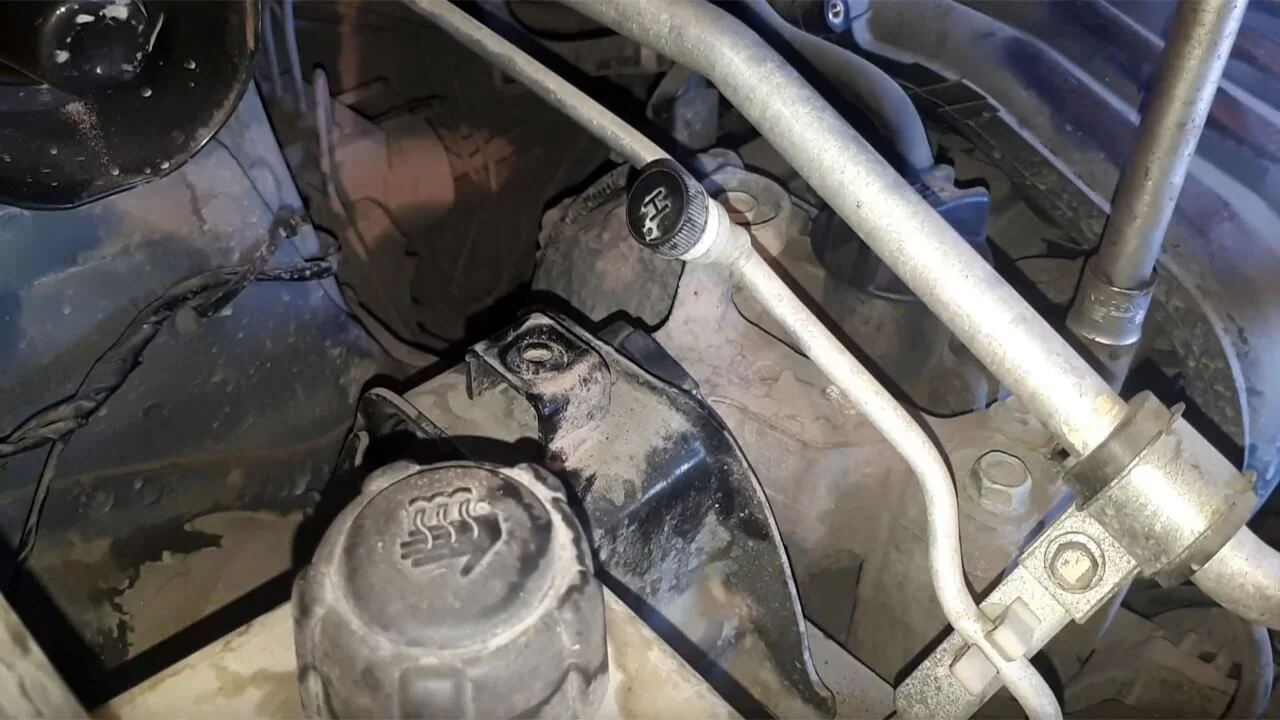

3. Отвинчиваем и вынимаем кожух мотора.

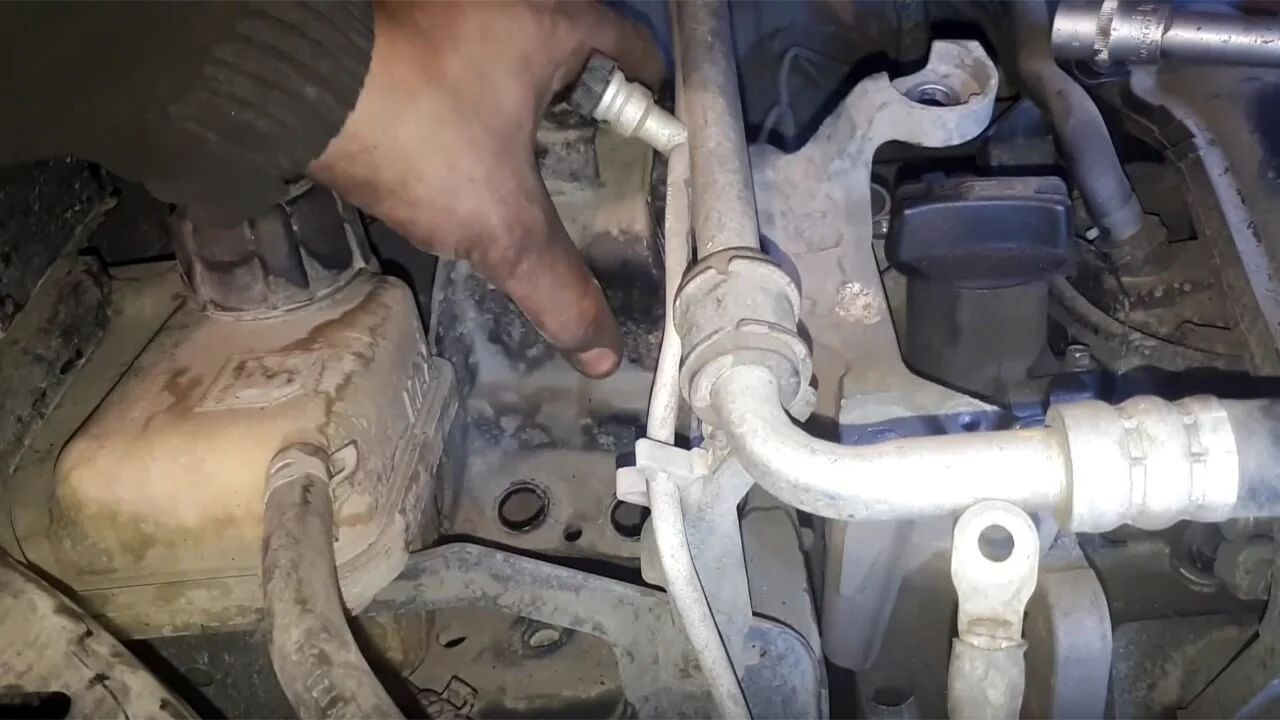

4. Демонтируем выпускной коллектор.

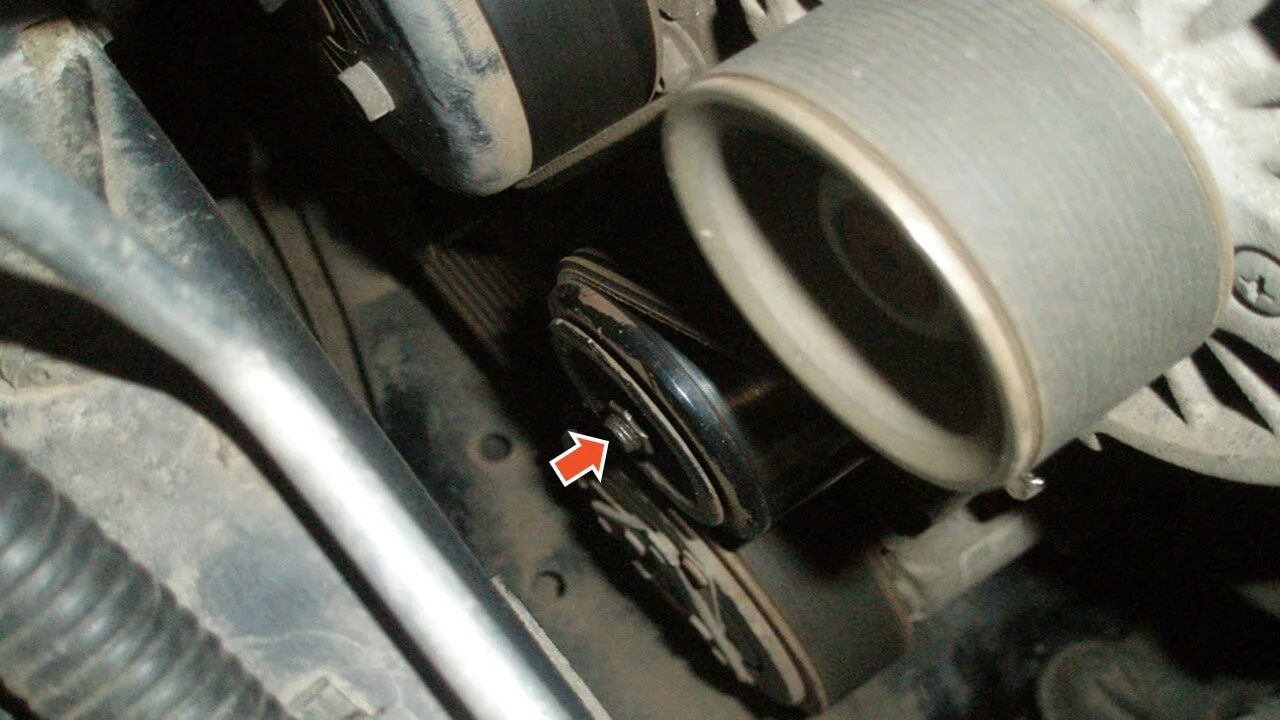

5. Сливаем моторное масло из агрегата.

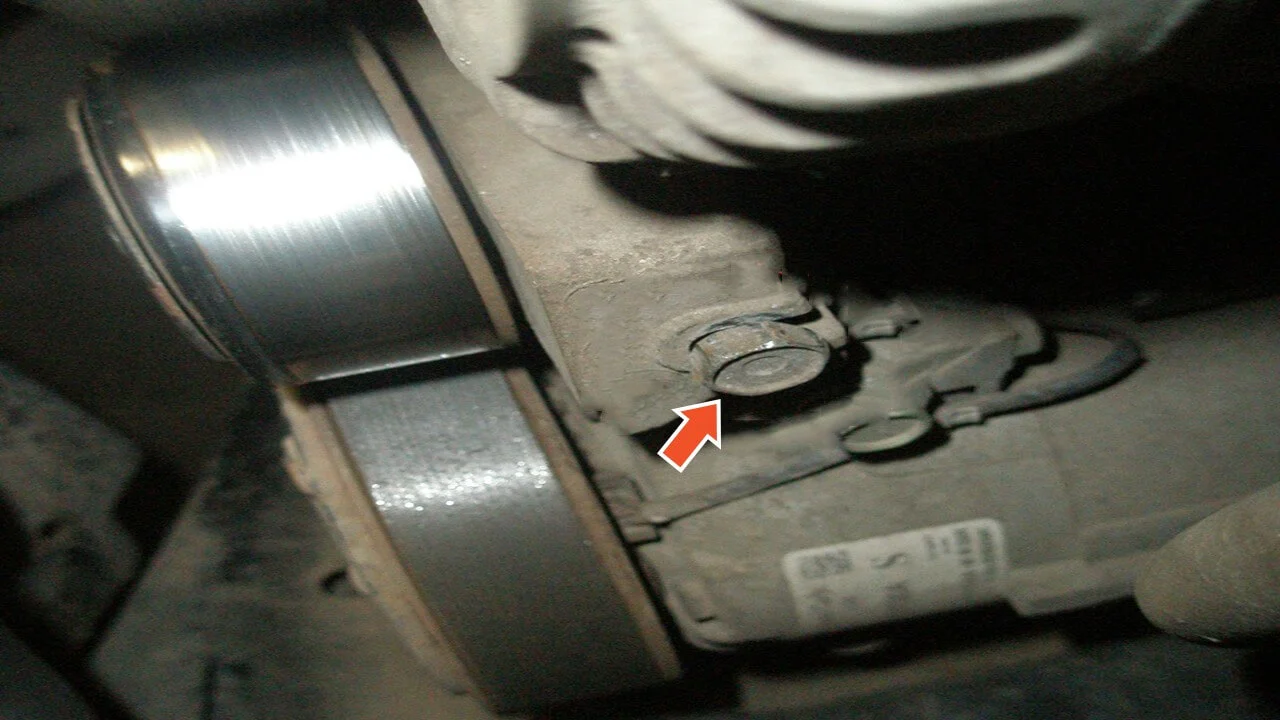

6. Отвинчиваем и вынимаем крышку ГБЦ.

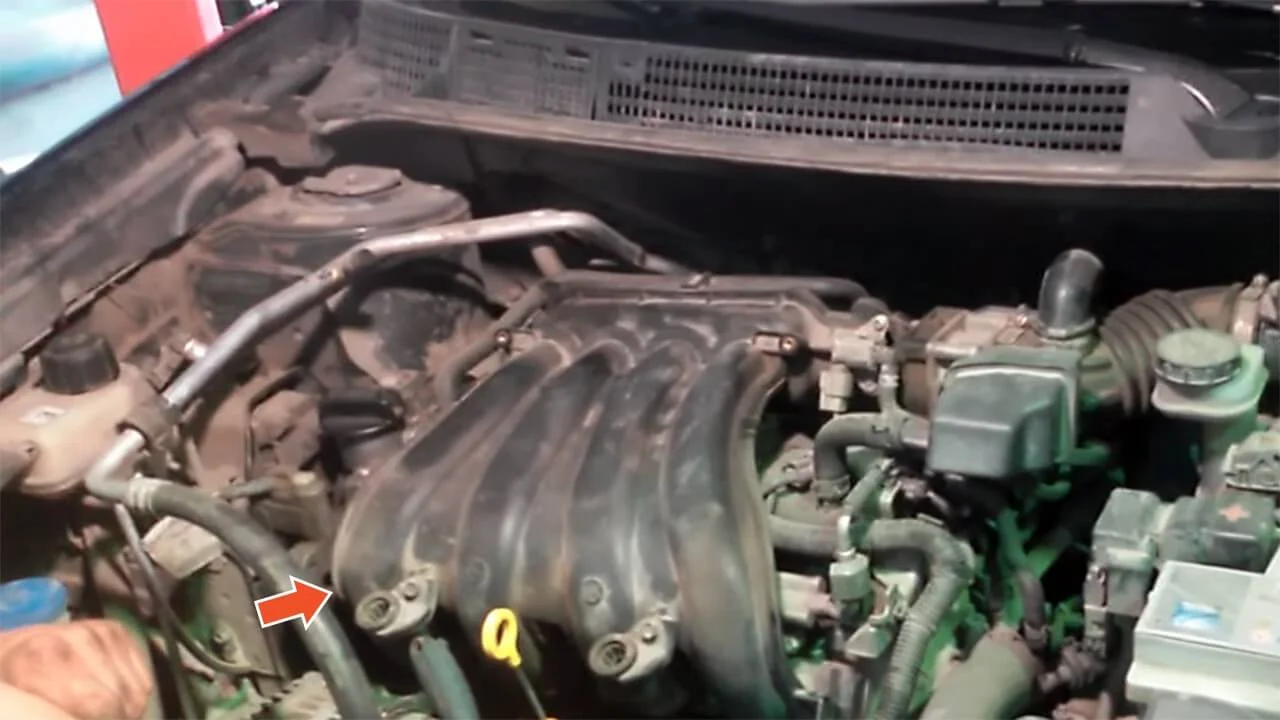

7. Проворачиваем коленвал и выставляем поршень первого цилиндра в положение ВМТ при сжатии.

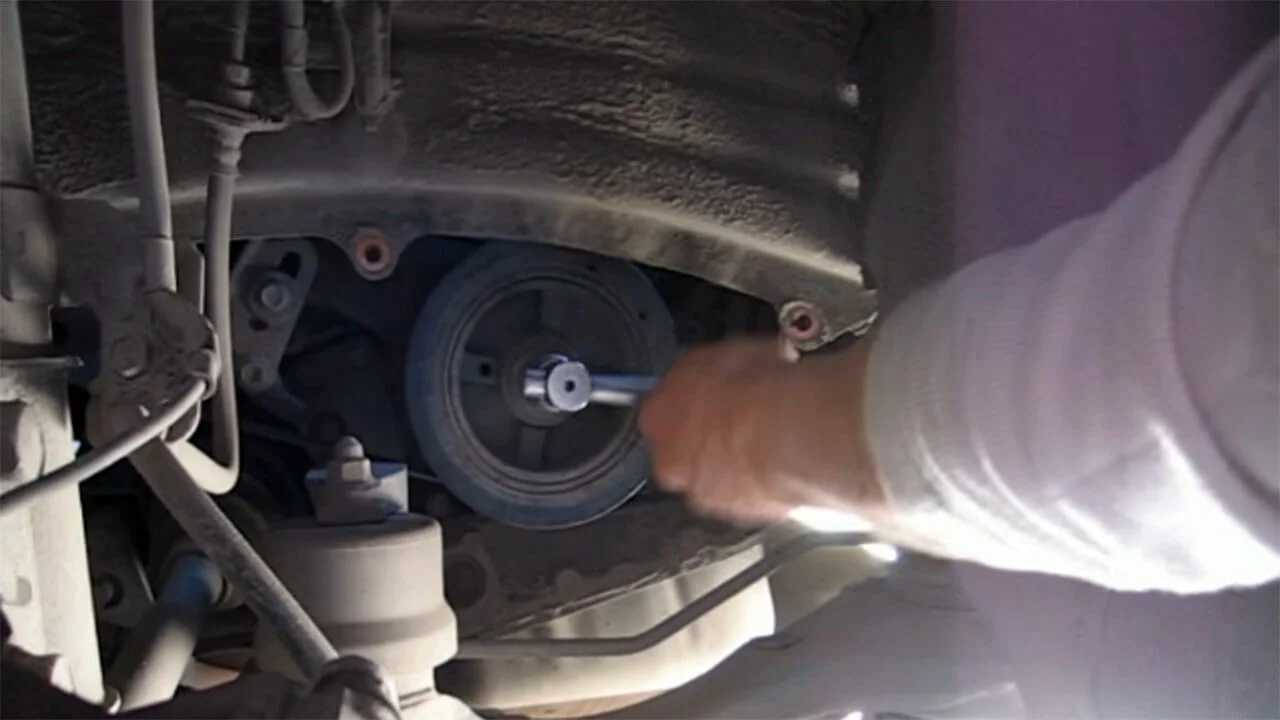

8. Поддомкрачиваем двигатель и вынимаем и выкручиваем правую опору подвески двигателя.

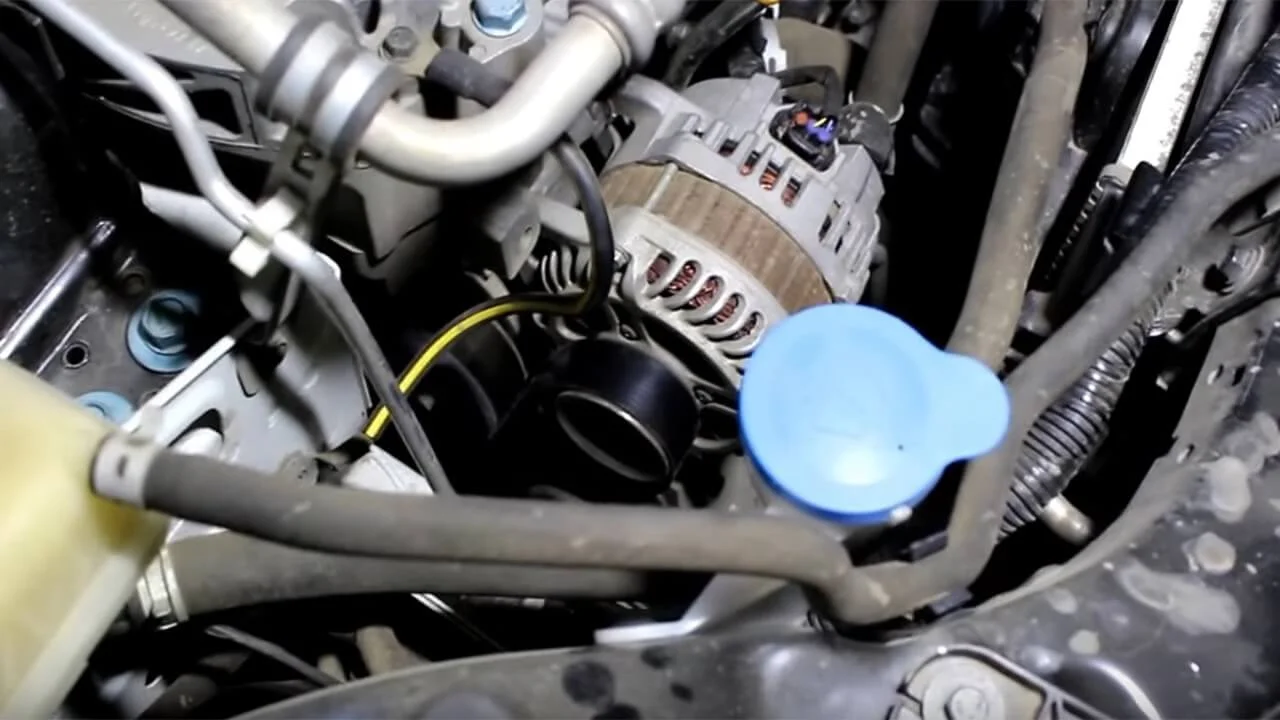

9. Демонтируем ремень генератора.

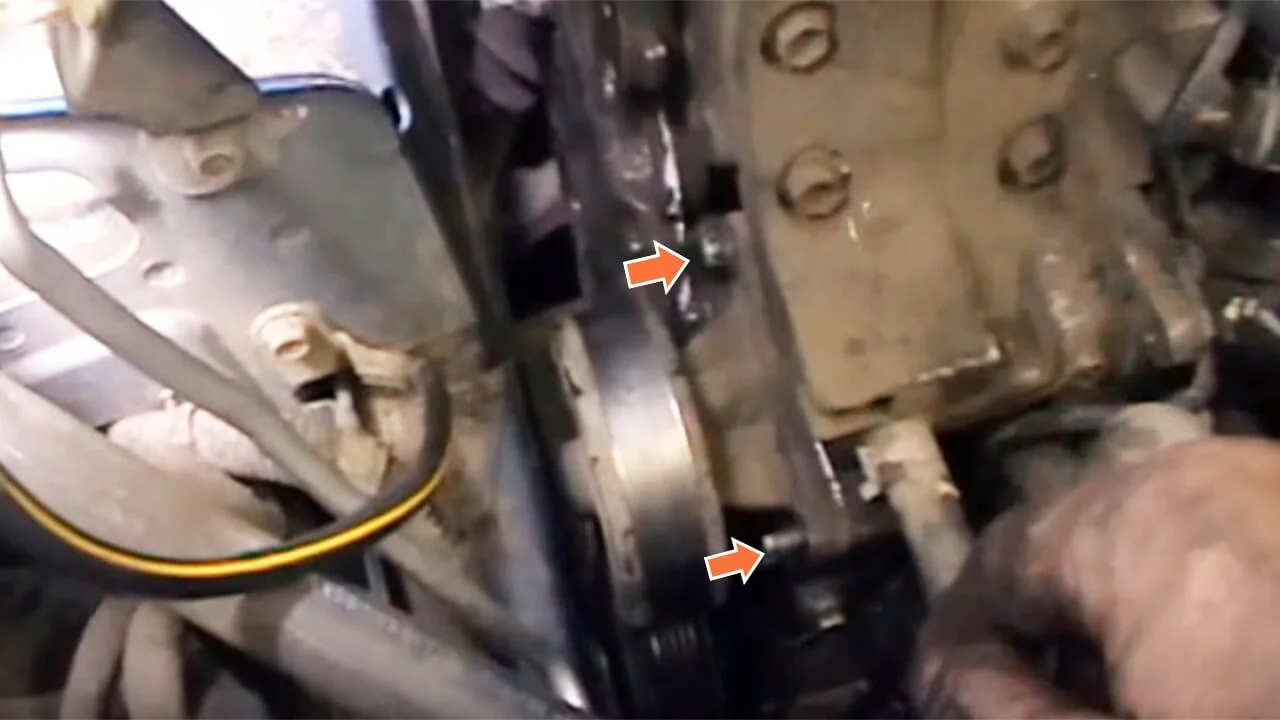

10. С помощью специнструмента удерживаем шкив от проворачивания, отвинчиваем болты крепления шкива коленвала на 10-15 мм.

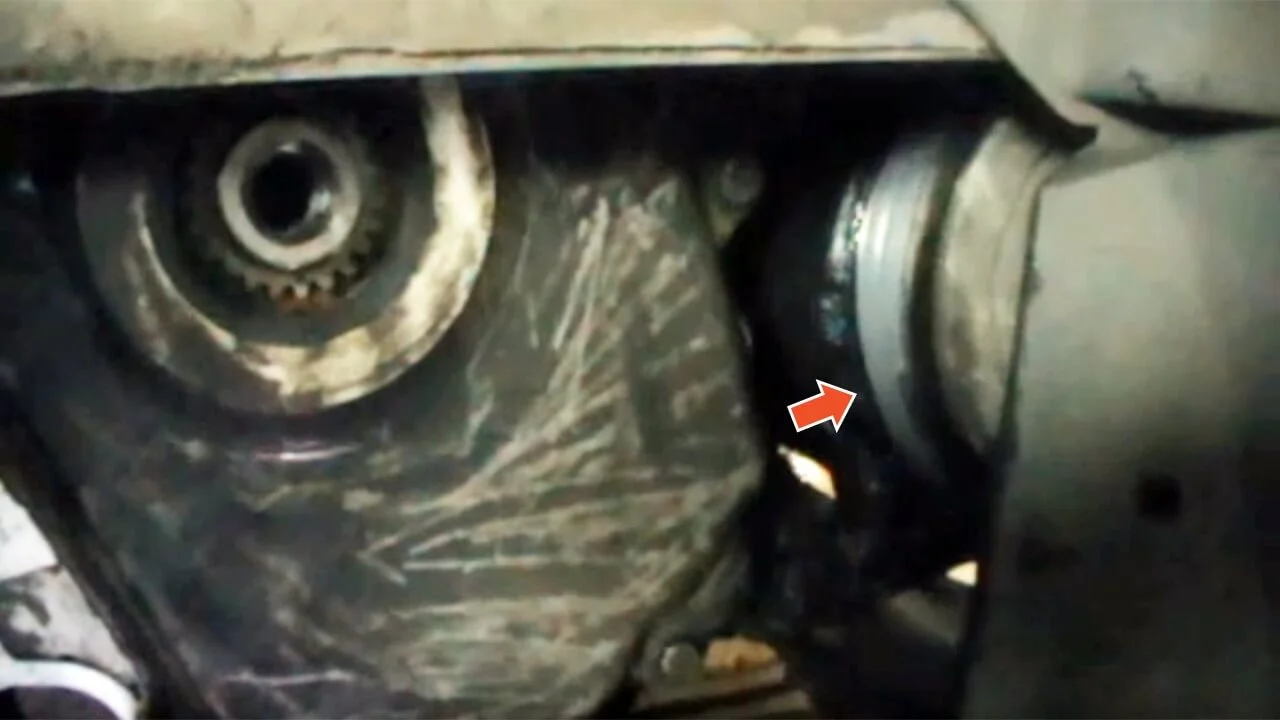

11. Установив съёмник KV111030000, спрессовуем шкив с коленчатого вала.

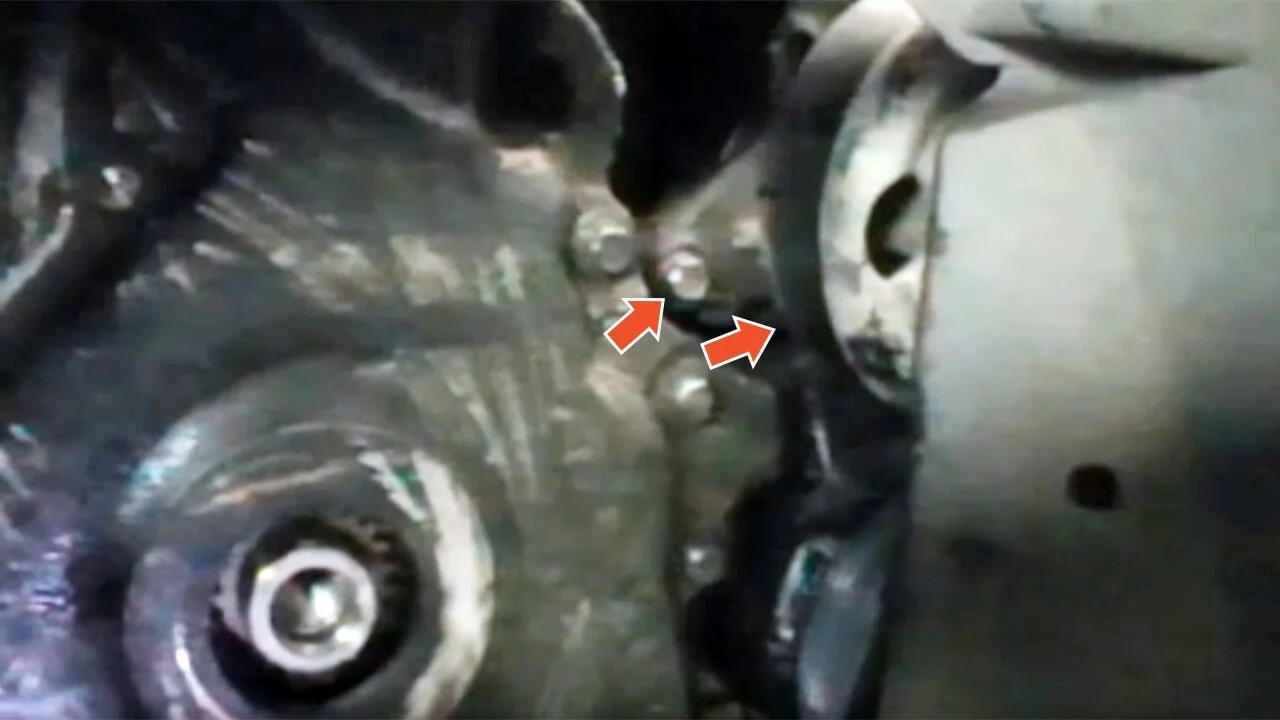

12. Полностью отвинчиваем болт крепления шкива и вынимаем ролик с коленвала.
13. Отвинчиваем и извлекаем натяжитель навесного ремня.
14. Отсоединяем коннектор жгута проводов от клапана системы изменения фаз газораспределения
15. Выворачиваем болт крепления и извлекаем электромагнитный клапан.

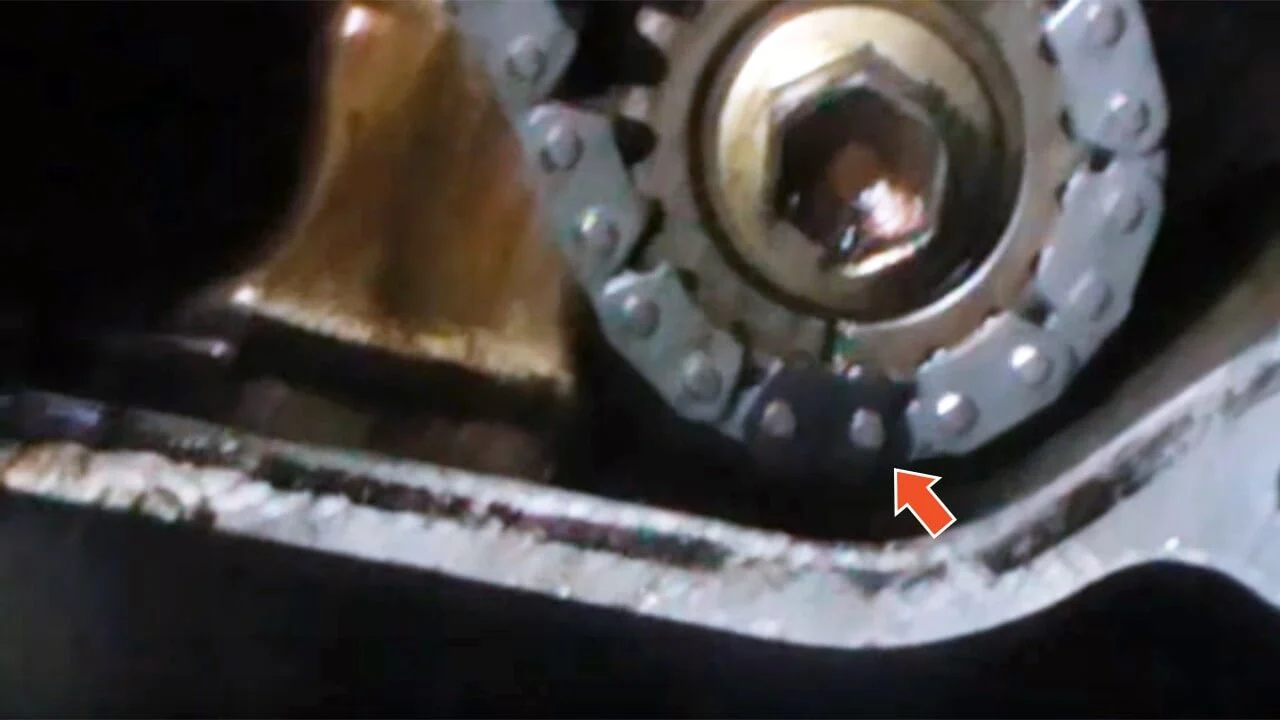

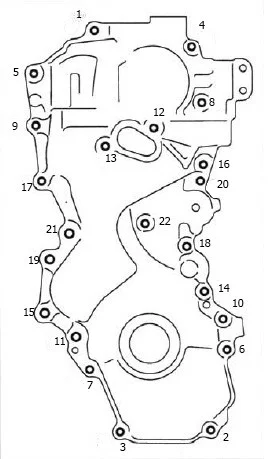

16. С помощью трещотки и головки под болты «на 22», «на 16»,«на 13», «на 10», «на 8».Выворачиваем болты крепления в последовательности указанной на фото 13.
17. Ножом, разрезаем швы уплотнения и отсоединяем крышку.

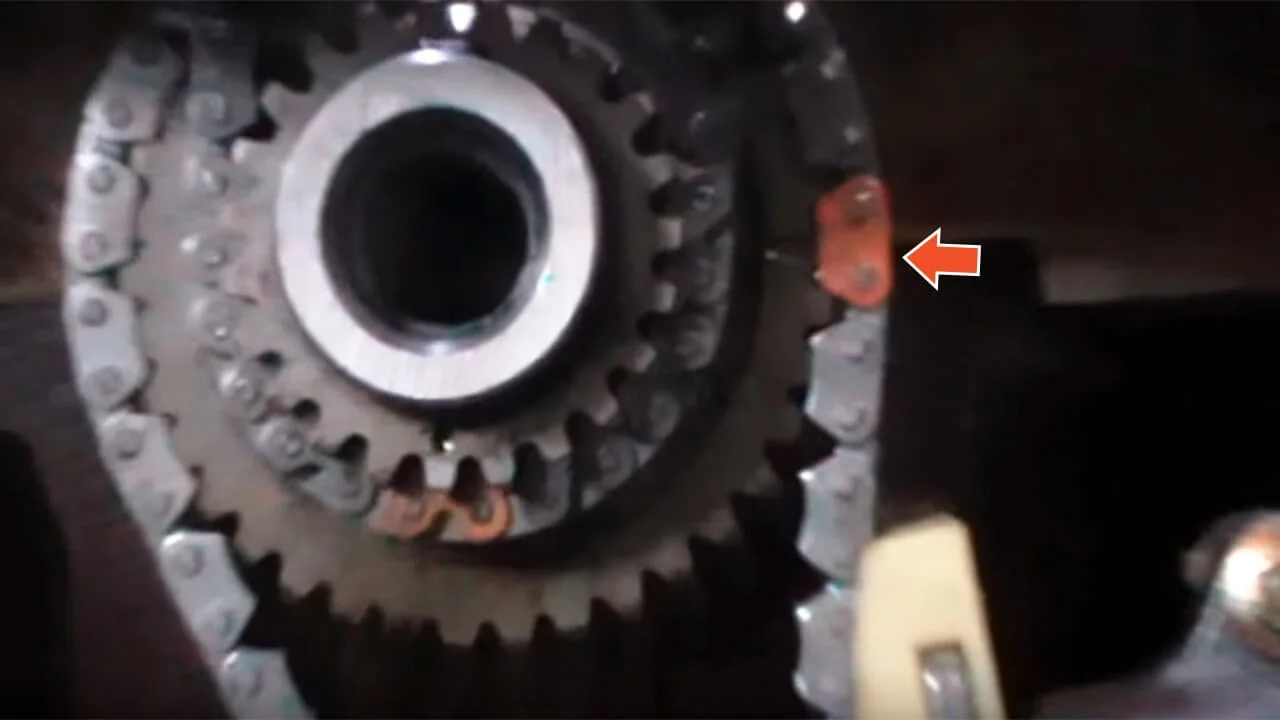

18. Вставив в отверстие стержень диаметром 1,5 мм, отжимаем натяжитель и фиксируем его.

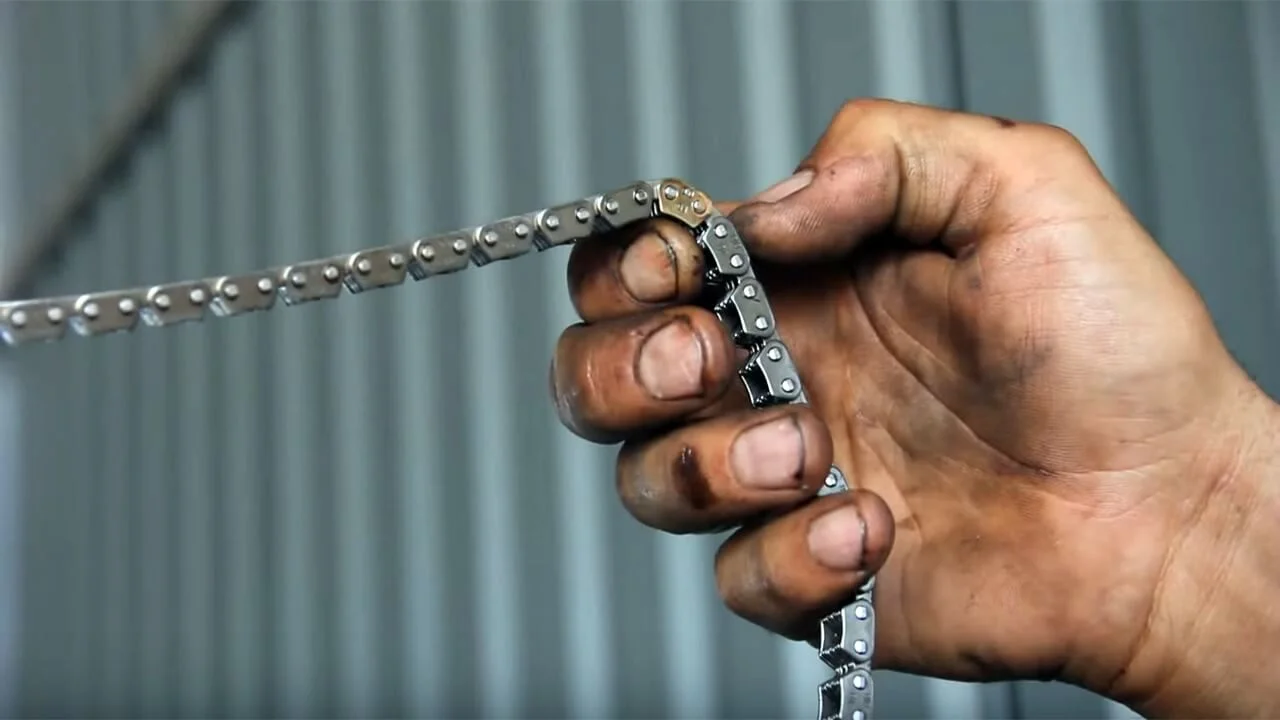

19. Откручиваем верхний болт со втулкой, верхнего крепления направляющей цепи и снимаем направляющую.
20. Таким же образом демонтируем другую направляющую цепи.

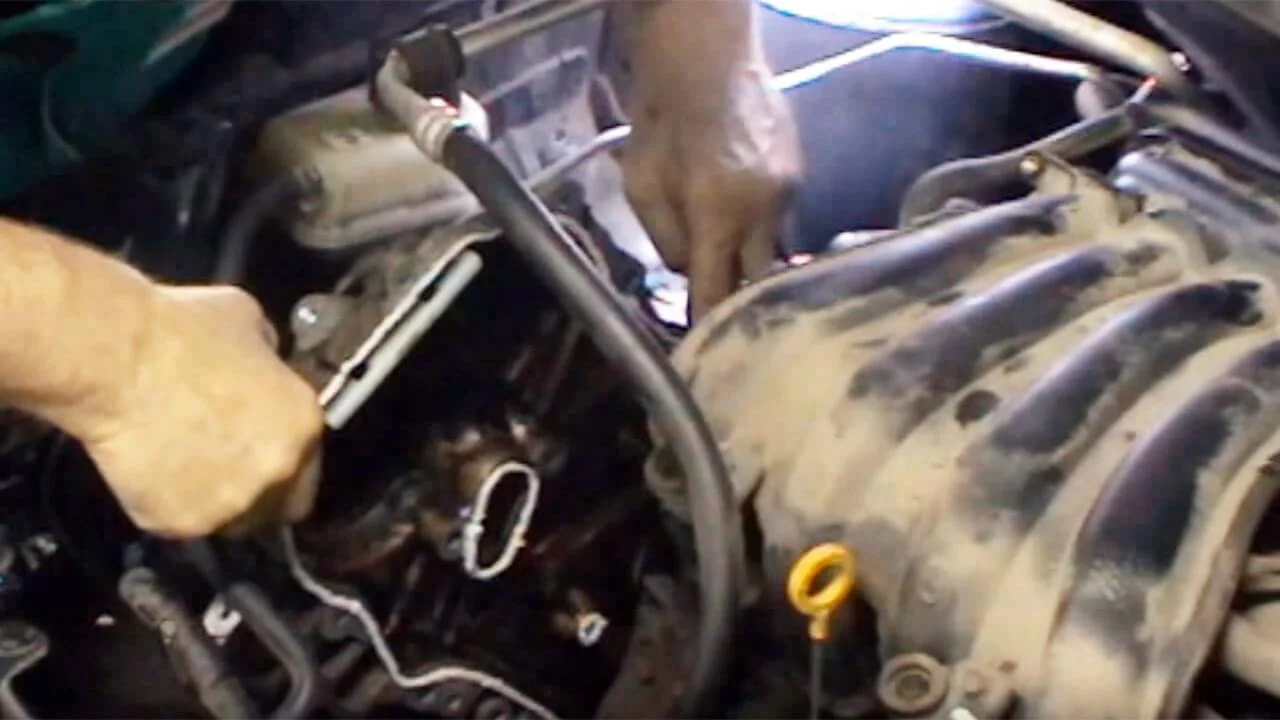

21. Извлекаем цепь ГРМ сначала со звёздочки коленвала, затем со шкивов впускных и выпускных клапанов.

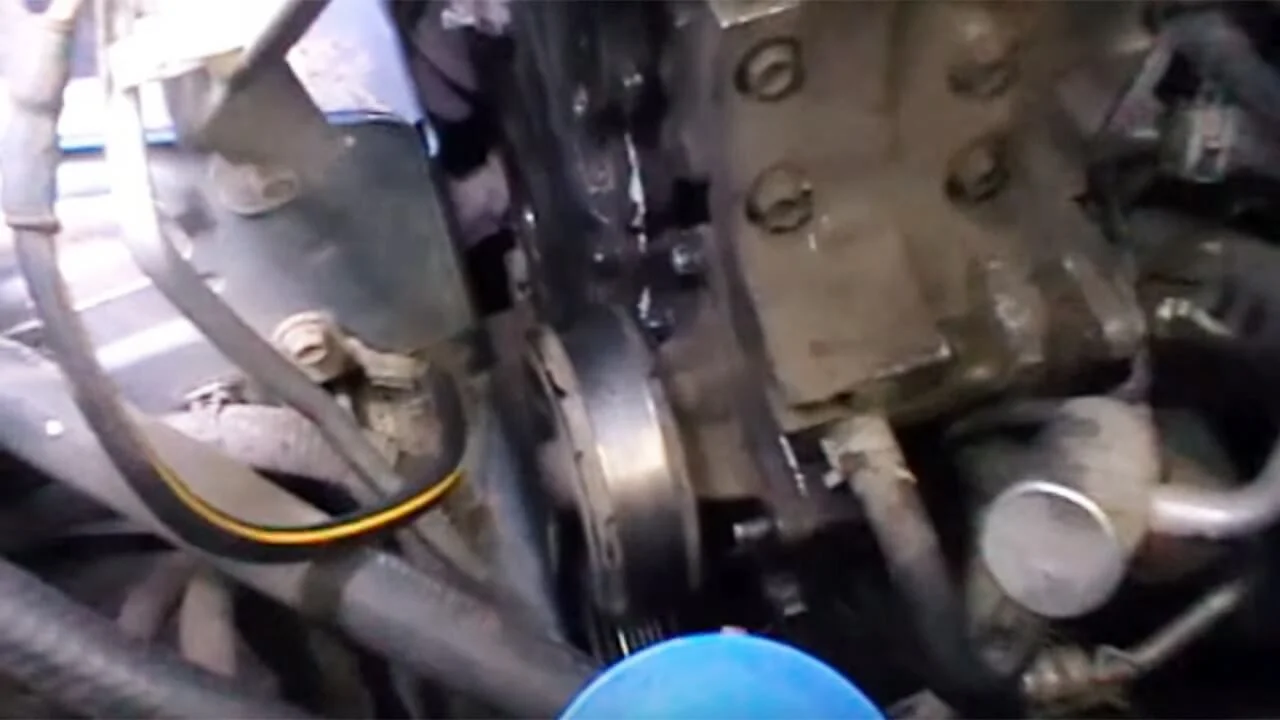

22. При необходимости демонтируем крепление натяжителя.

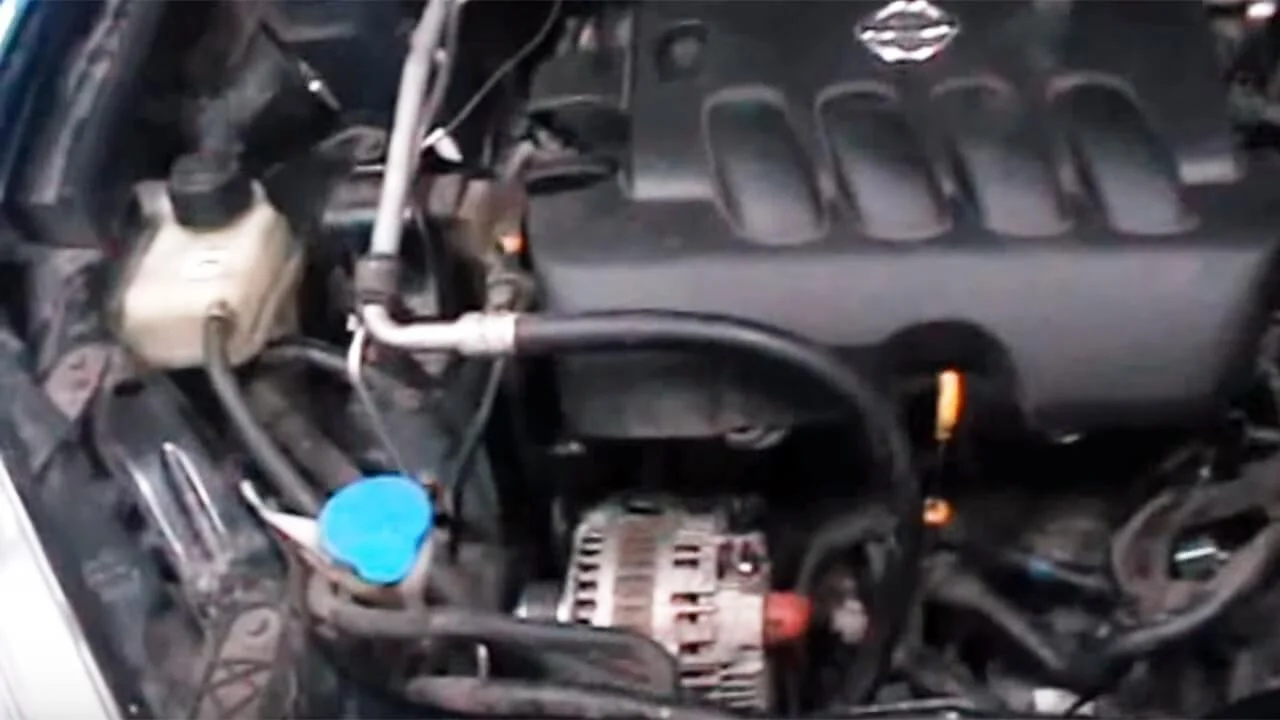

23. Устанавливаем новую цепь ГРМ в порядке обратном снятию, совместив метки на цепи и на шкивах.

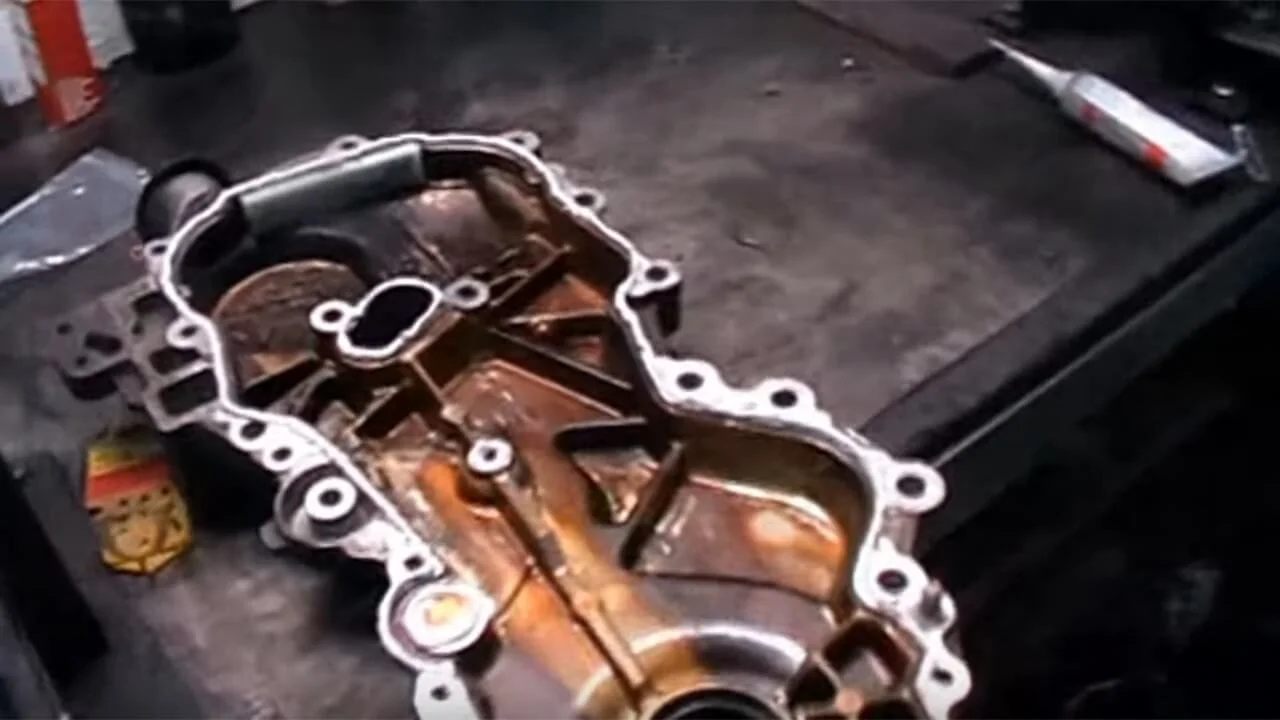

24. Очищаем стыки на блоке цилиндра и крышку ГРМ от старого герметика.
25. Наносим новый герметик толщиной 3,4-4,4 мм.
26. Ставим на место крышку ГРМ и затягиваем болты, указанные на фото 20, с таким усилием (моментом затяжки):
    • болты крепления 2,4,6,8,12 — 75Н·м;
    • болты крепления 6,7,10,11,14 — 55 Н·м;
    • болты крепления 3,5,9,13,15,16,17,18,19,20,21,22 — 25,5 Н·м
27. Оставшиеся детали собираем в порядке обратном снятию.
