Замена ремня ГРМ Транспортер Т5

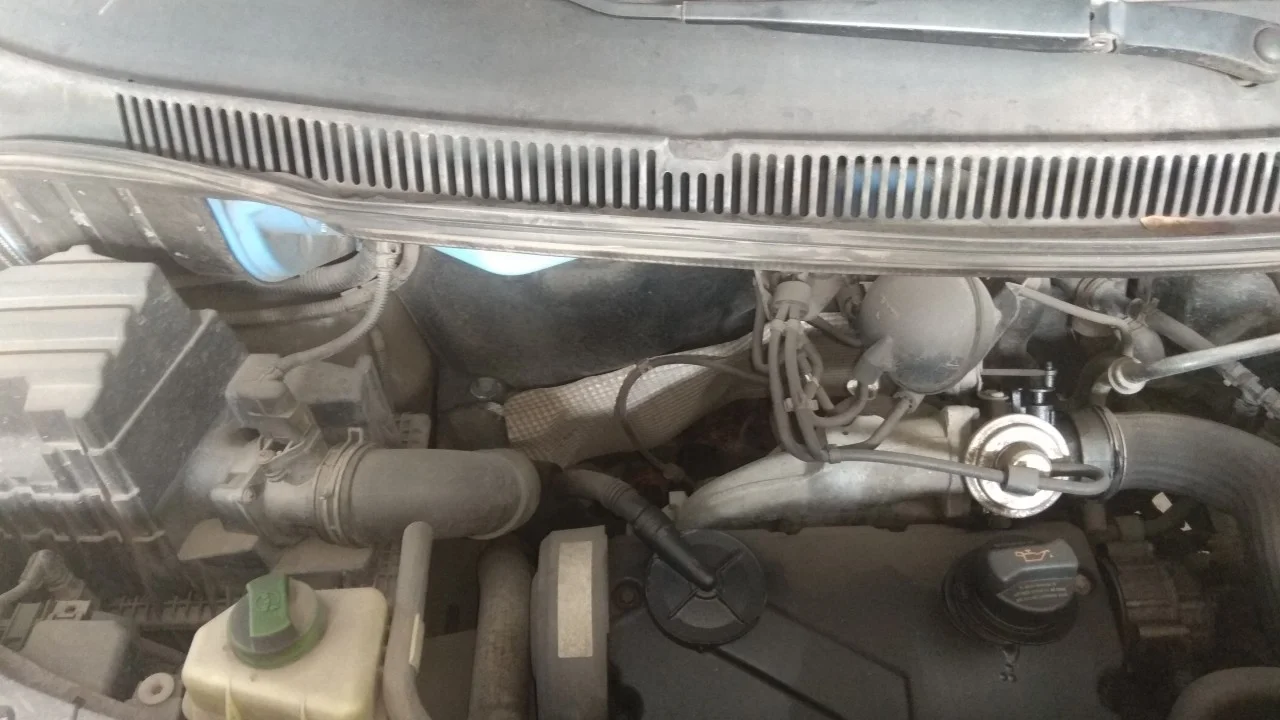

Начинаем производить замену ГРМ VW Transporter T5.

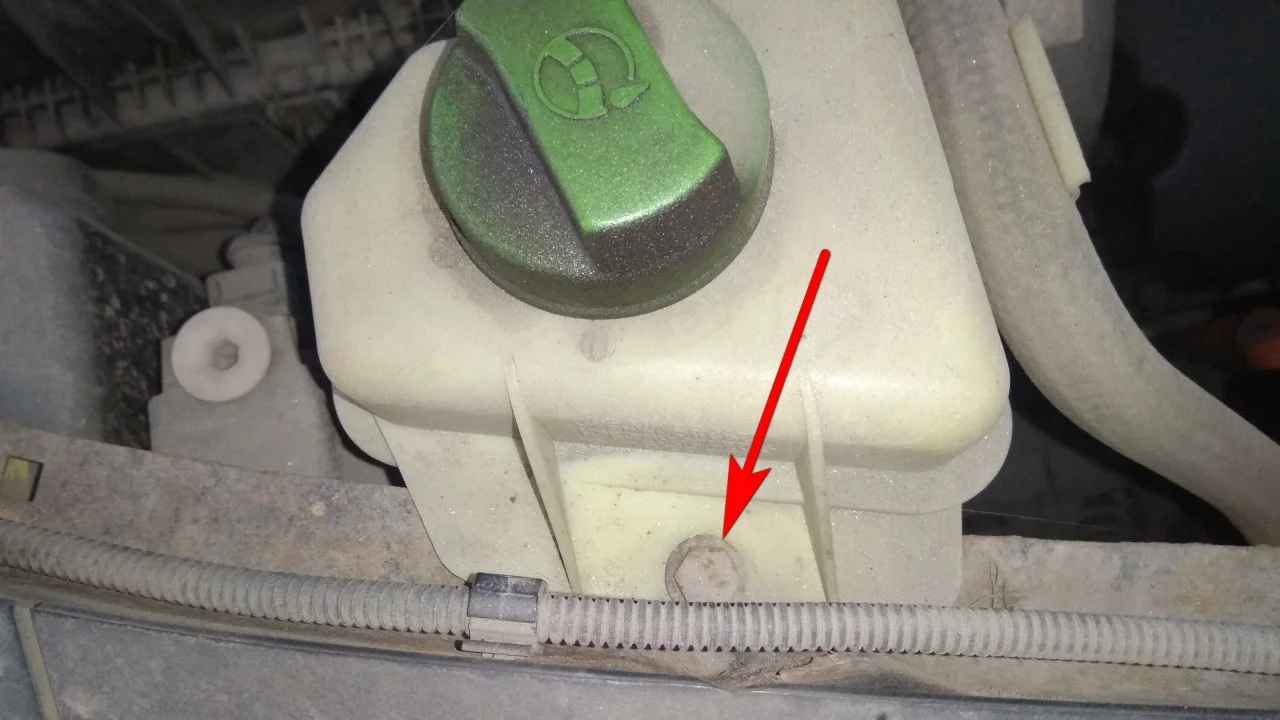

Ключом на 10мм откручиваем и отводим в сторону бачок гидроусилителя руля.

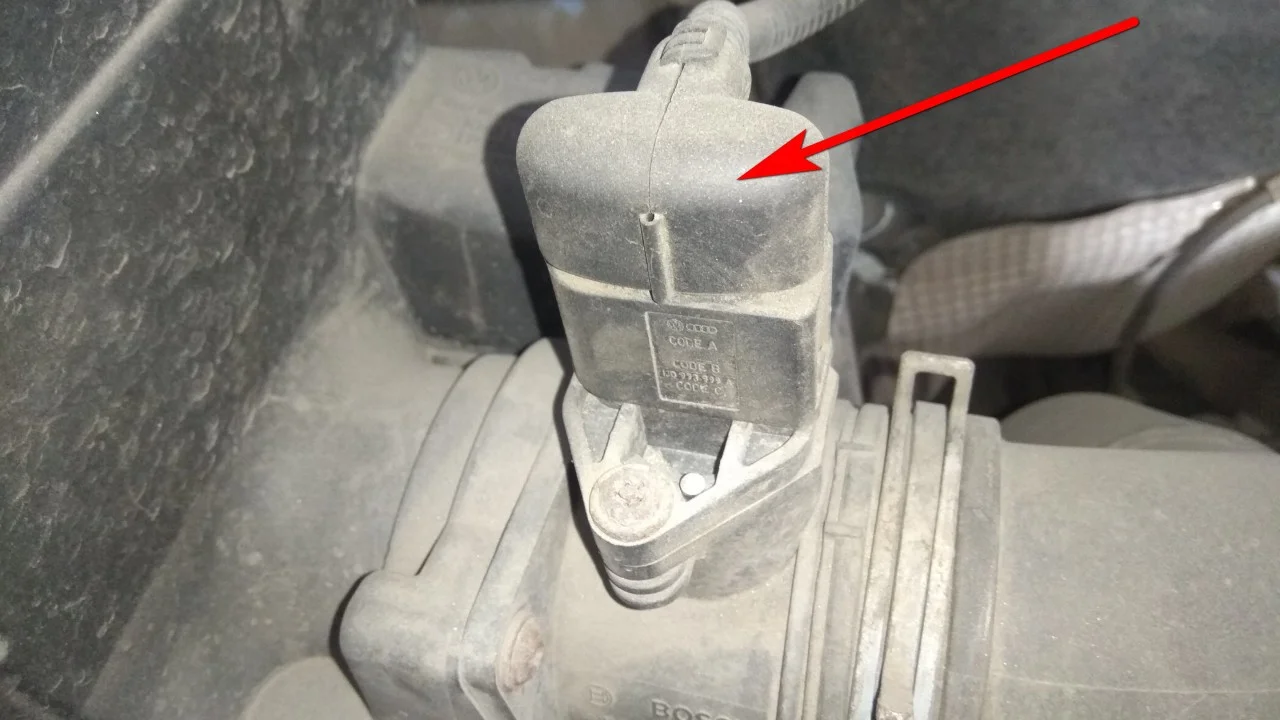

Отсоединяем электроразъем с датчика на воздушном фильтре.

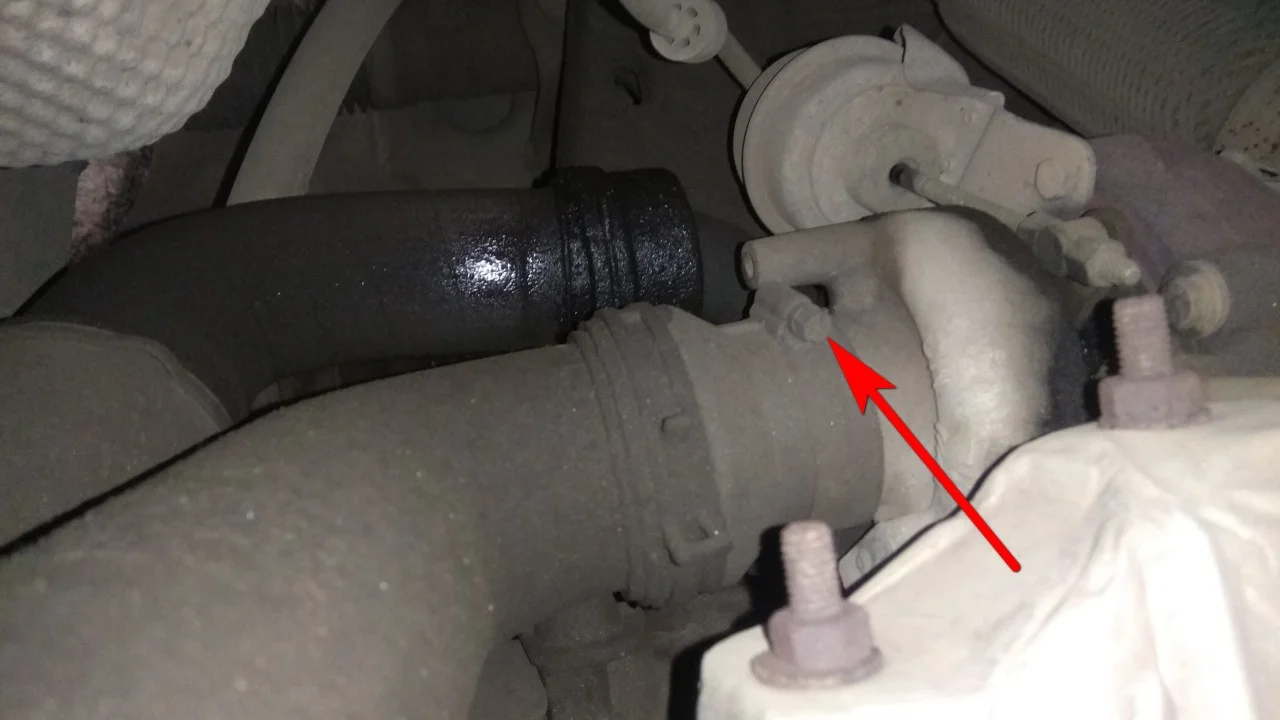

Отсоединяем патрубок от турбины.

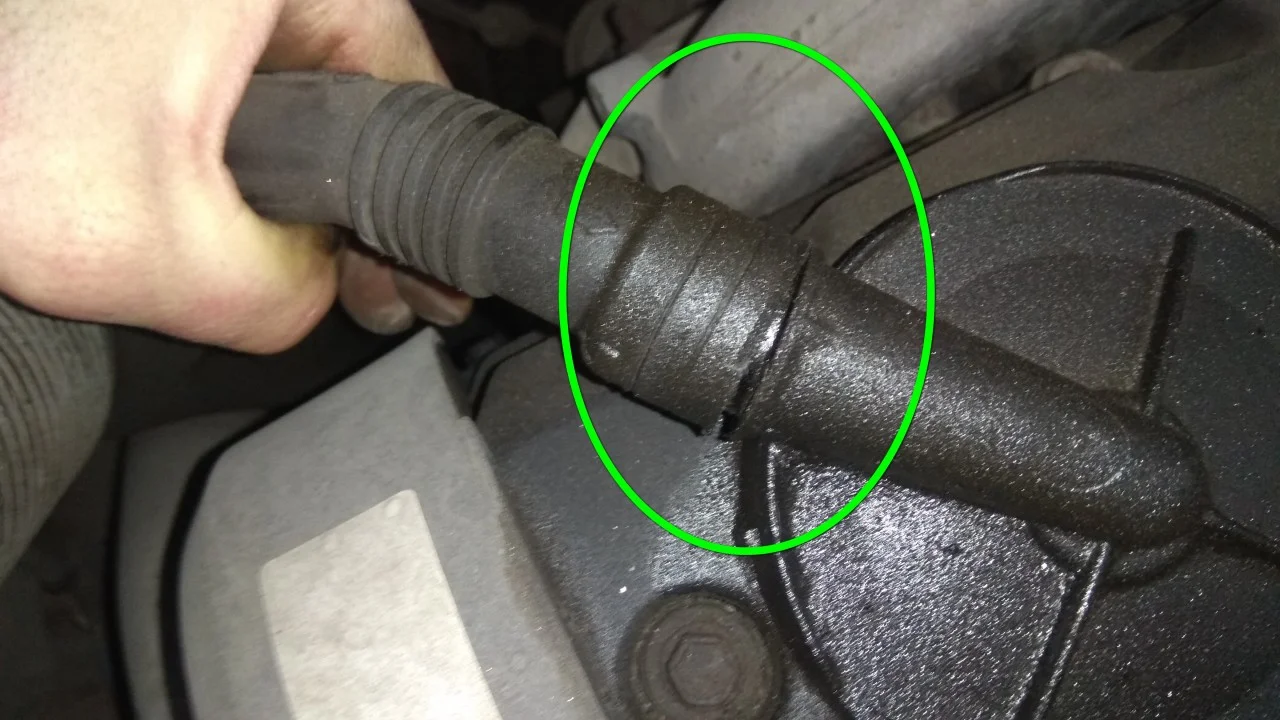

Отсоединяем патрубок картерных газов от клапанной крышки.

Ключом на 10мм откручиваем болт крепления корпуса воздушного фильтра.

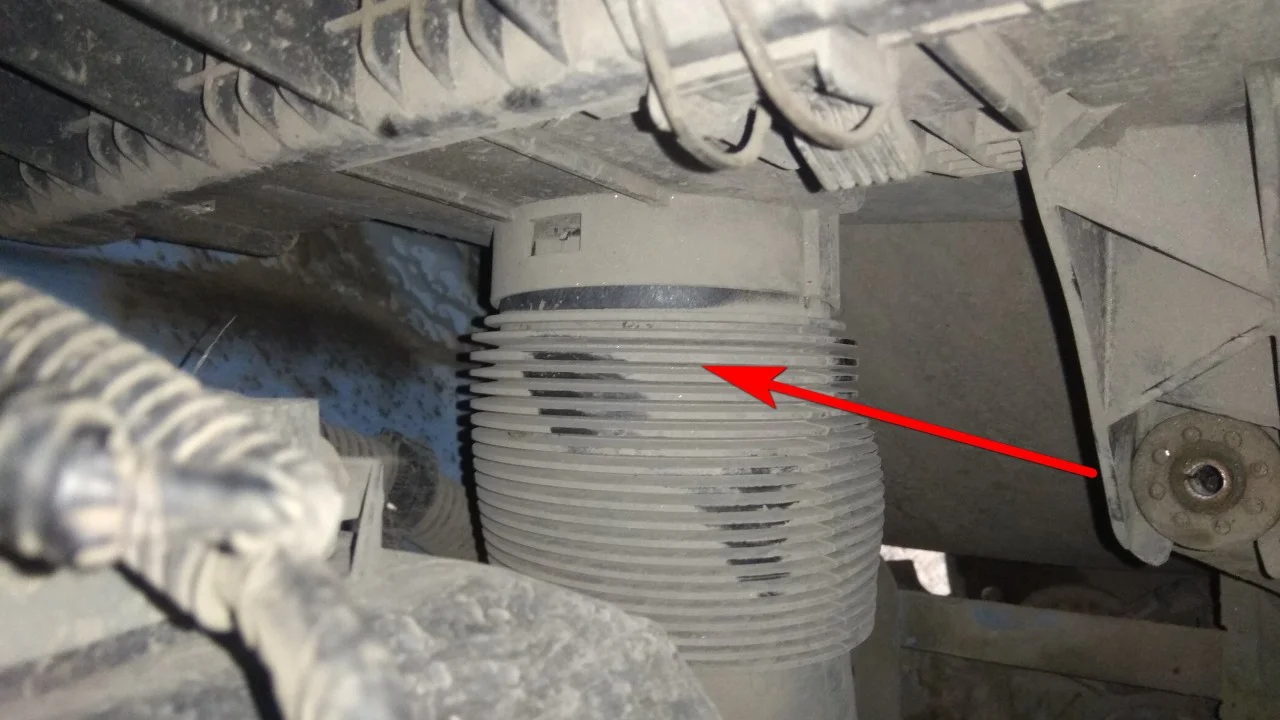

Отсоединяем патрубок забора воздуха.

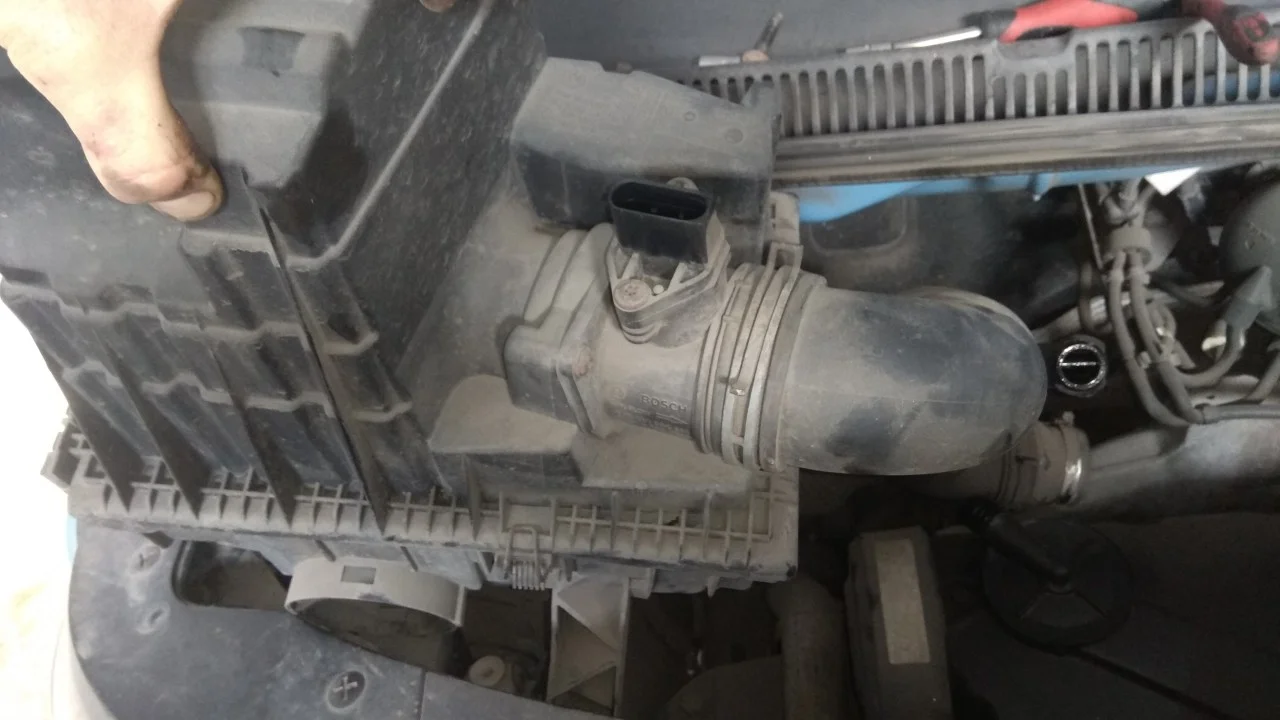

Вытягиваем корпус воздушного фильтра.

На фото видно что корпус держиться на направляющих. Ода на кузове, другая на самом корпусе. Для снятия корпуса фильтра нужно сперва правую сторону потянуть на себя, вытянув с одной направляющей, а потом весь корпус потянуть вправо и вытащить его.

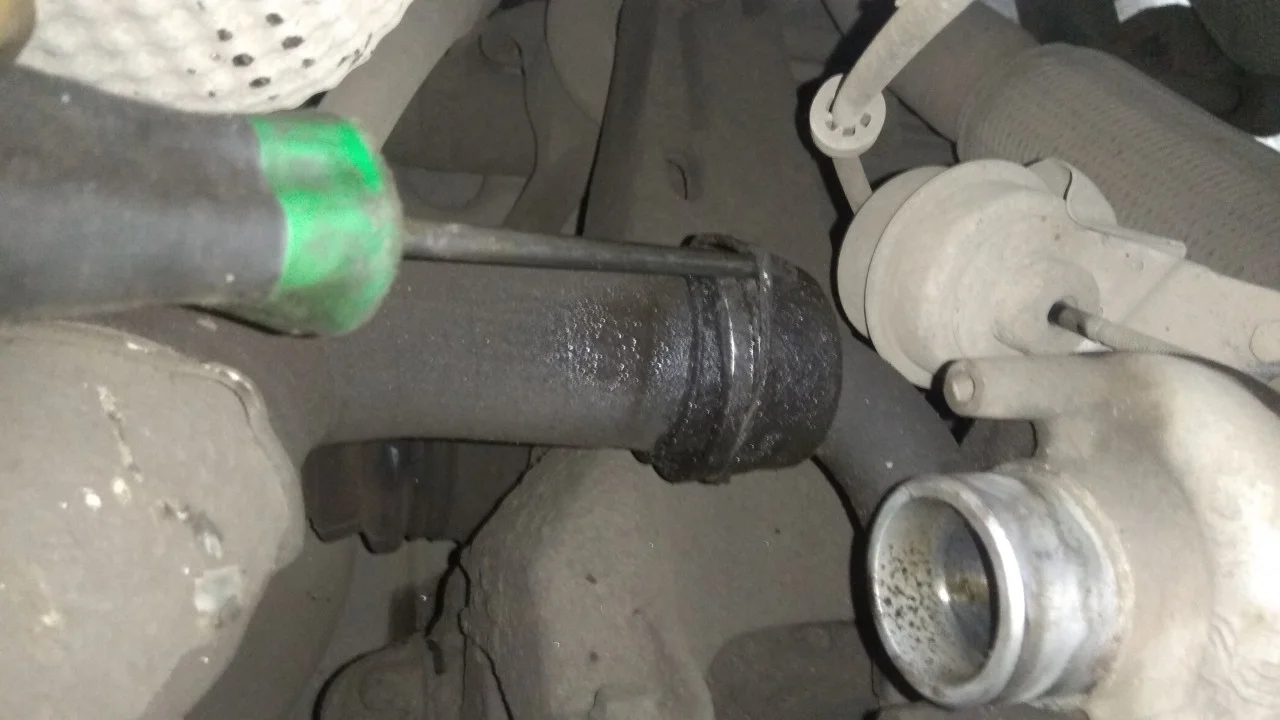

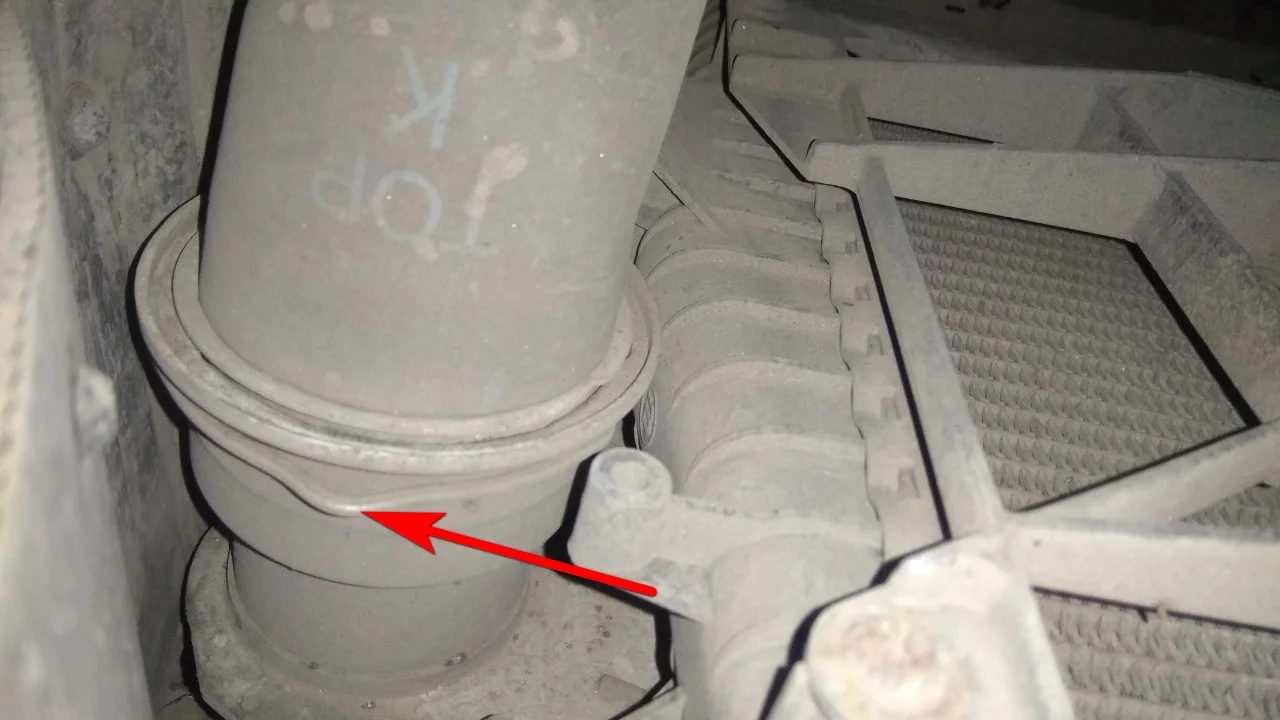

Отщелкиваем металлическую скобу и снимаем второй патрубок с турбины.

Отсоединяем этот патрубок от интеркулера.

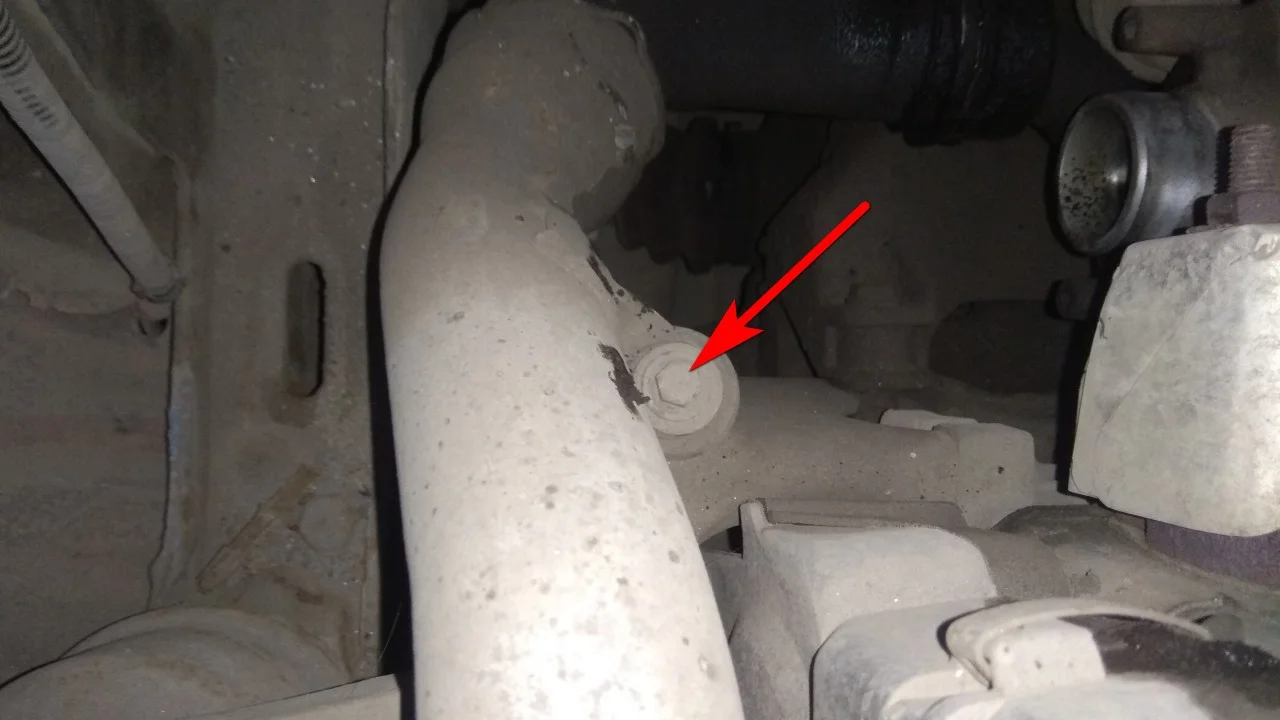

И откручиваем болт крепления патрубка ключом на 10мм.

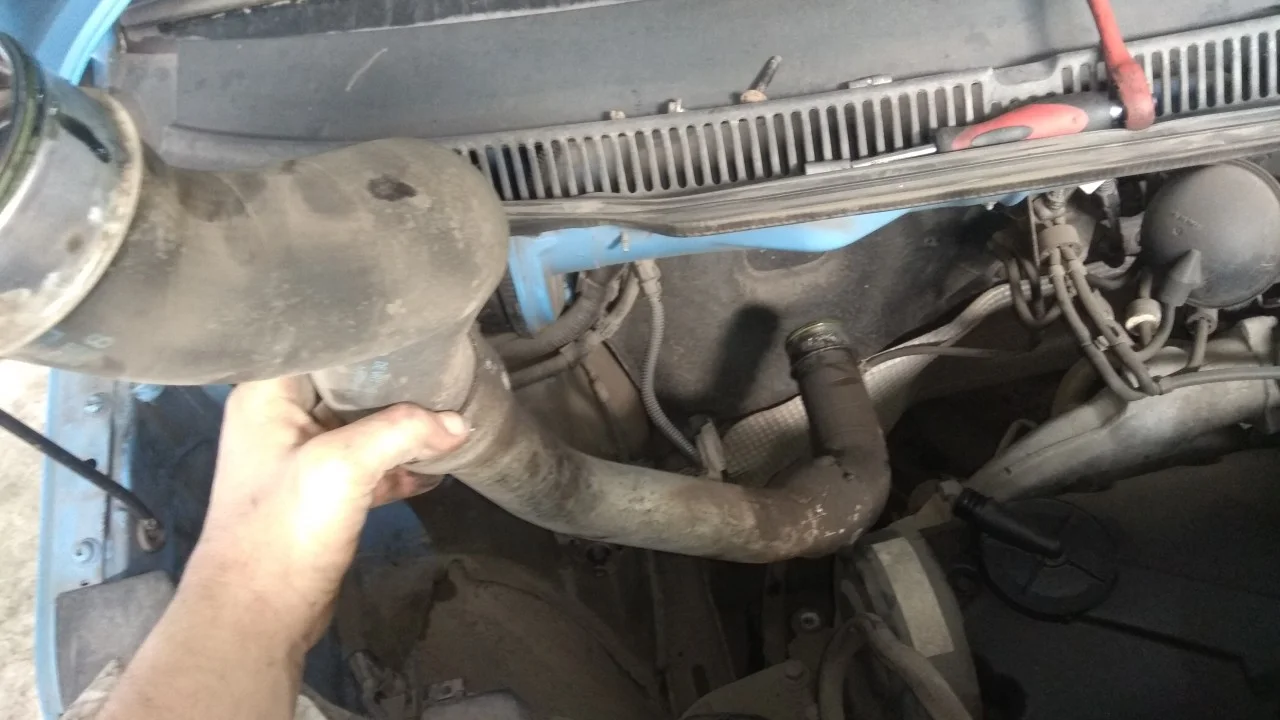

Вытаскиваем патрубок и убираем его в сторону.

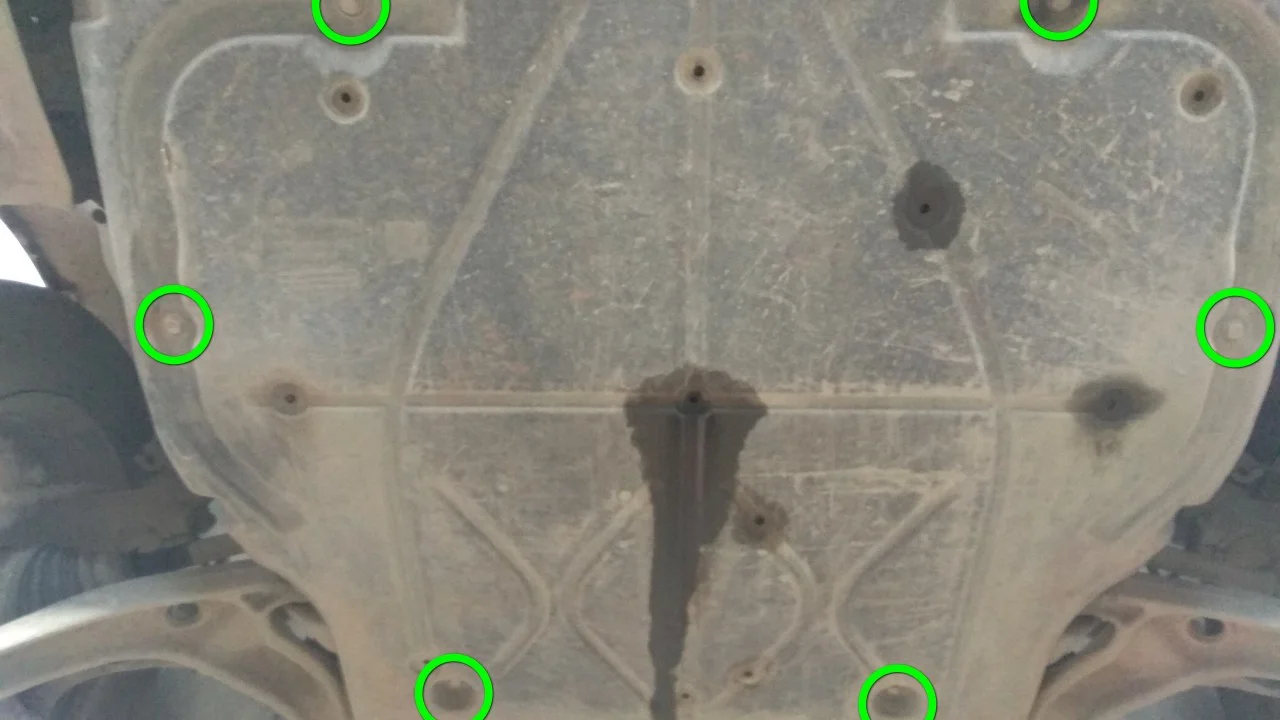

Если установлена защита — снимаем ее. Шесть болтов под ключ на 13мм.

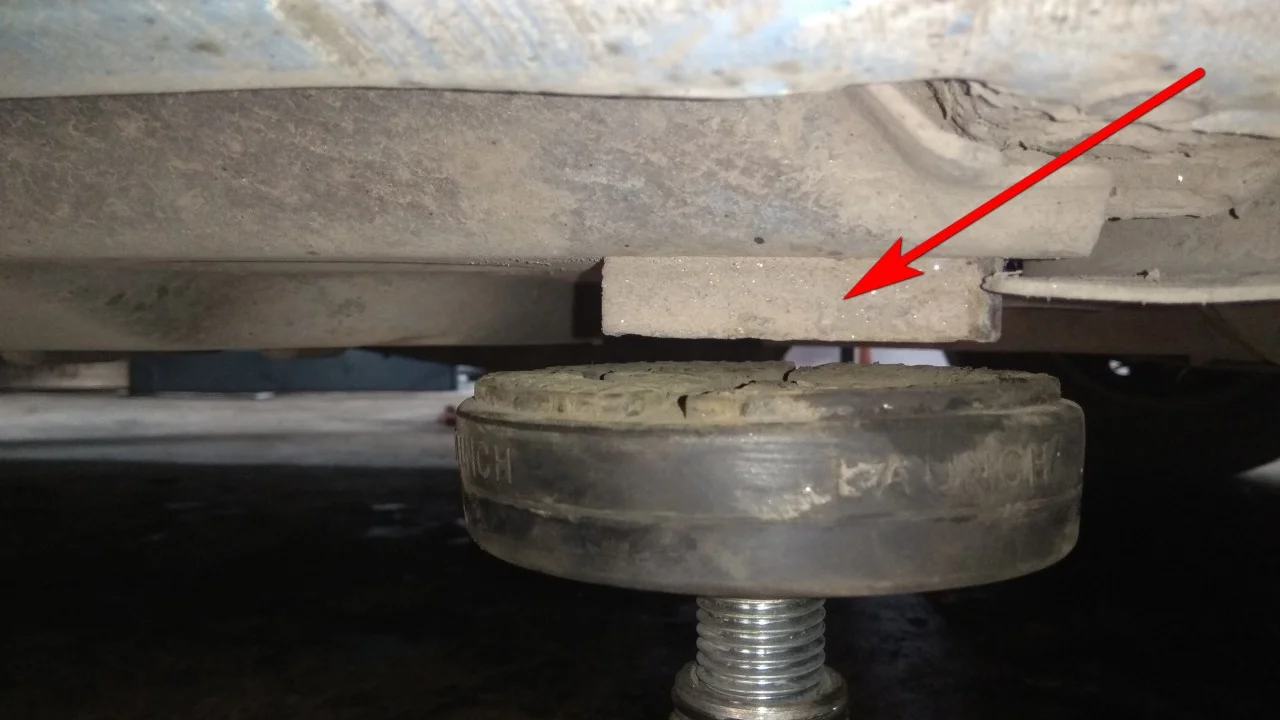

Поддомкрачиваем правое колесо. Домкрат или подъемник необходимо ставить под специальные выступы.

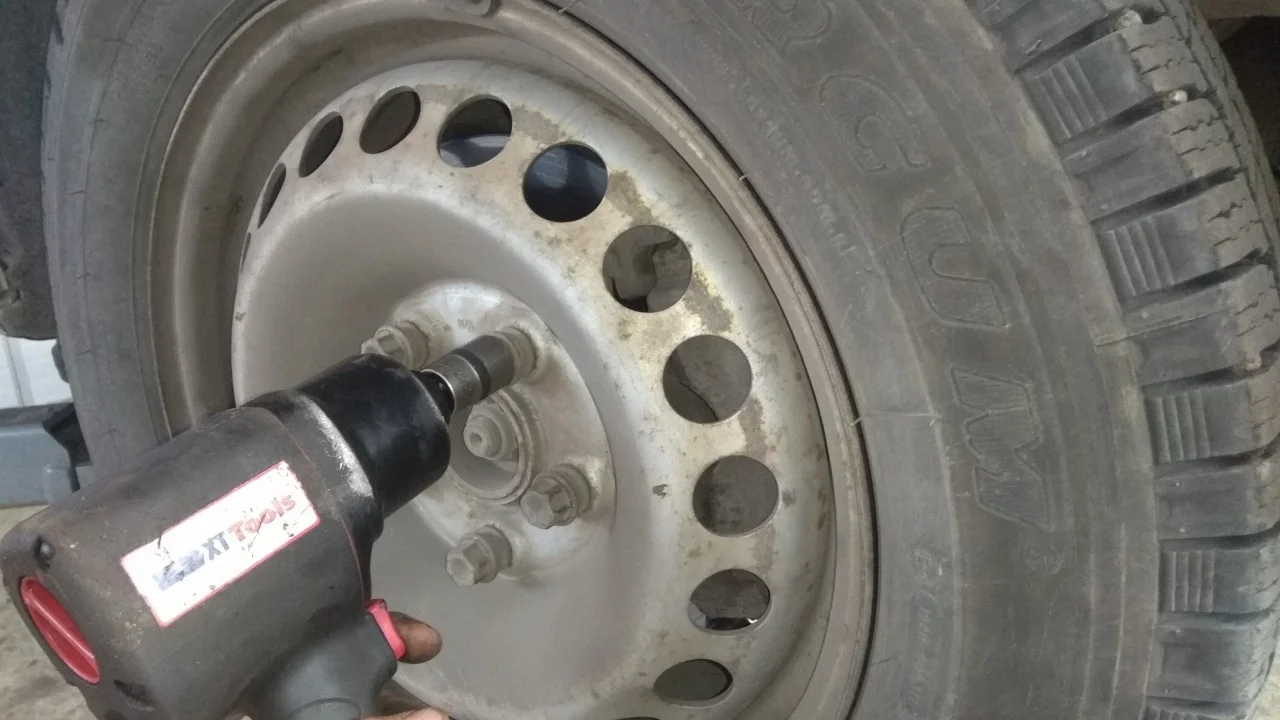

Колесным ключом или головкой на 19мм откручиваем и снимаем колесо.

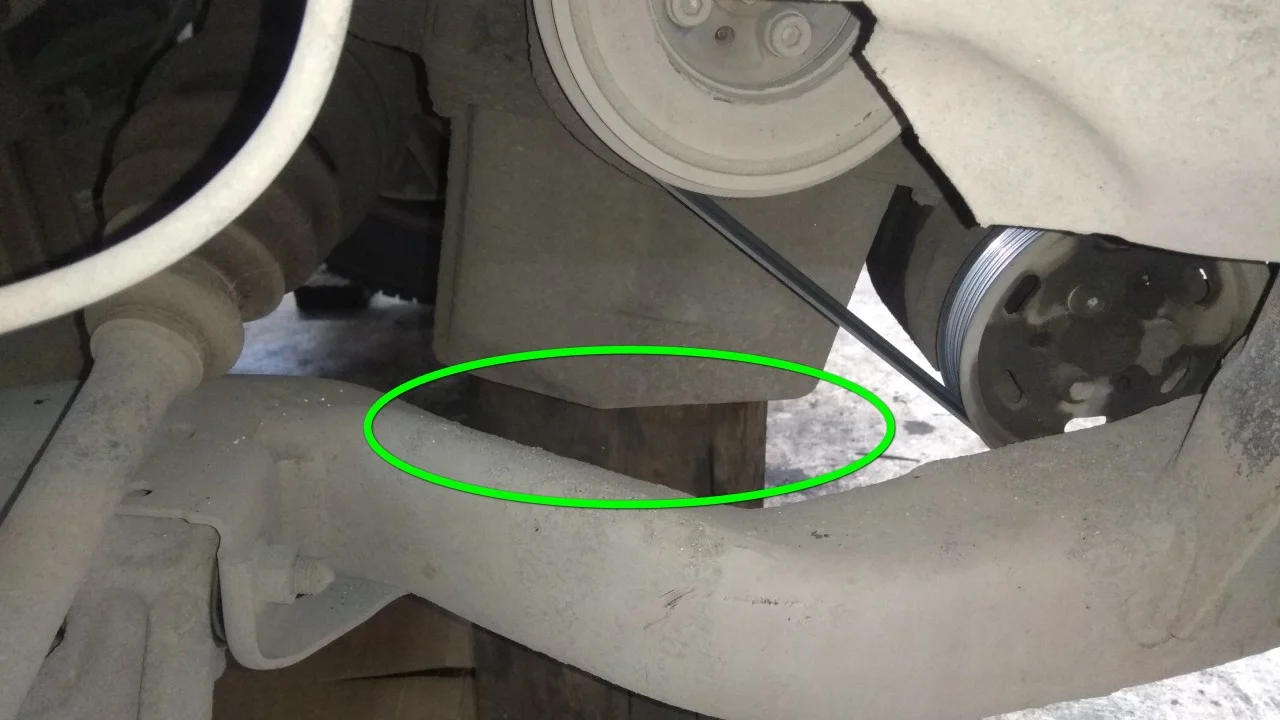

Устанавливаем домкрат или подпорку под двигатель.

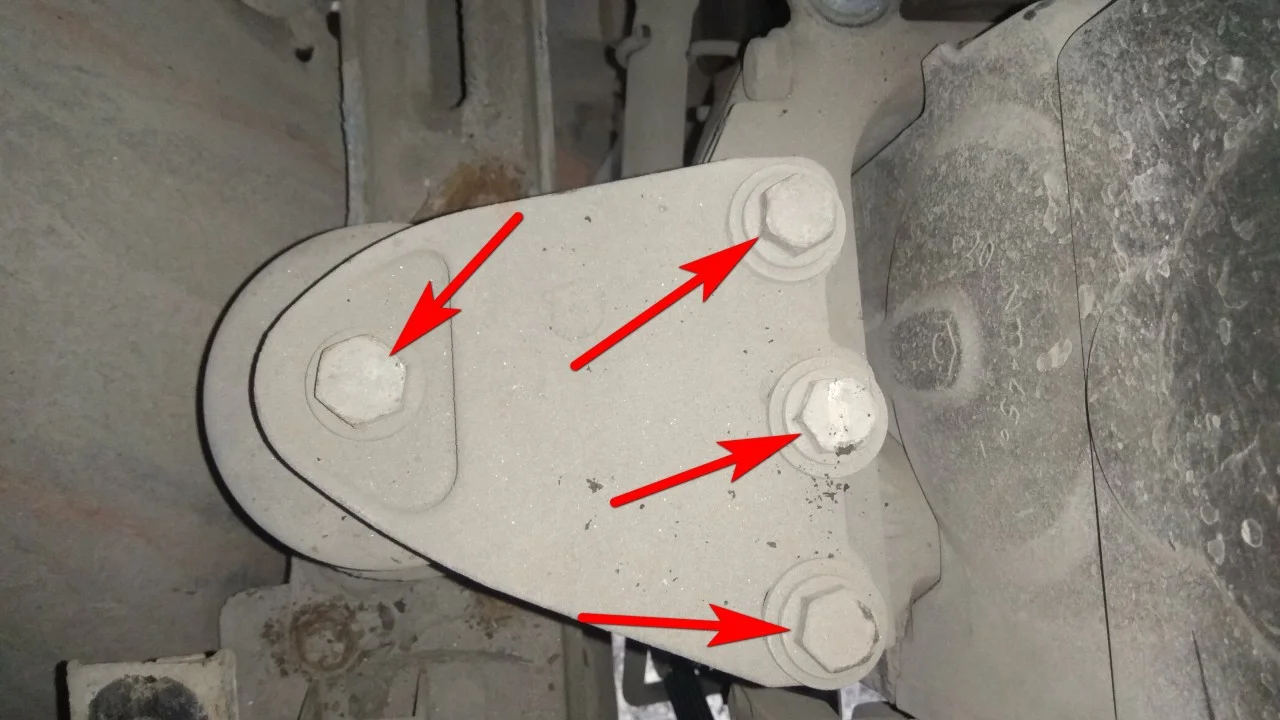

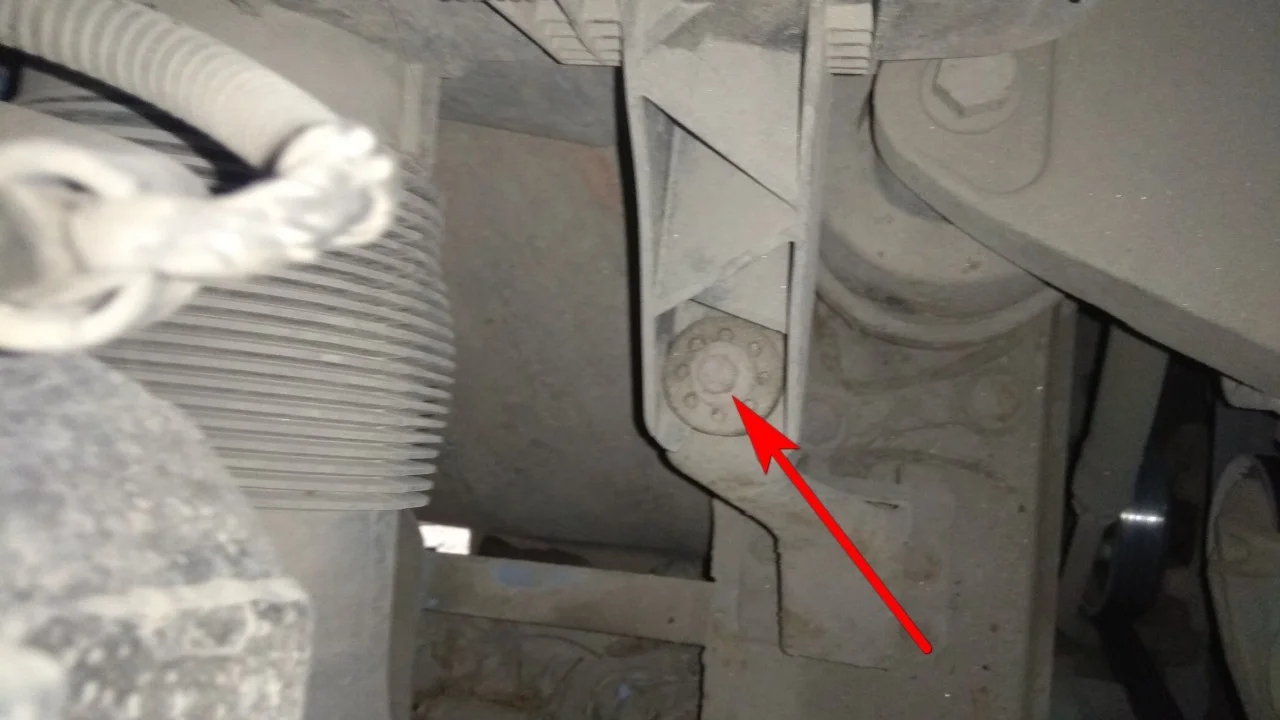

Откручиваем подушку двигателя. Ключ на 16мм и 18мм.

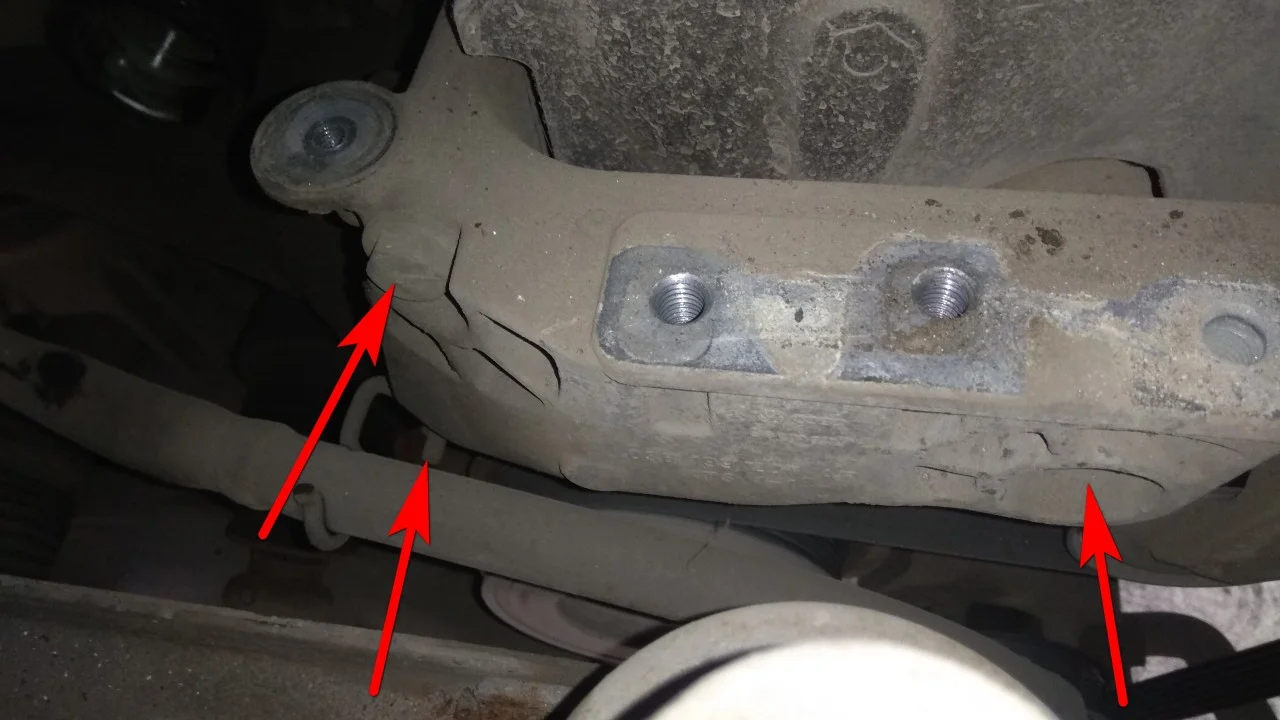

Откручиваем три болта кронштейна подушки ключом на 16мм.

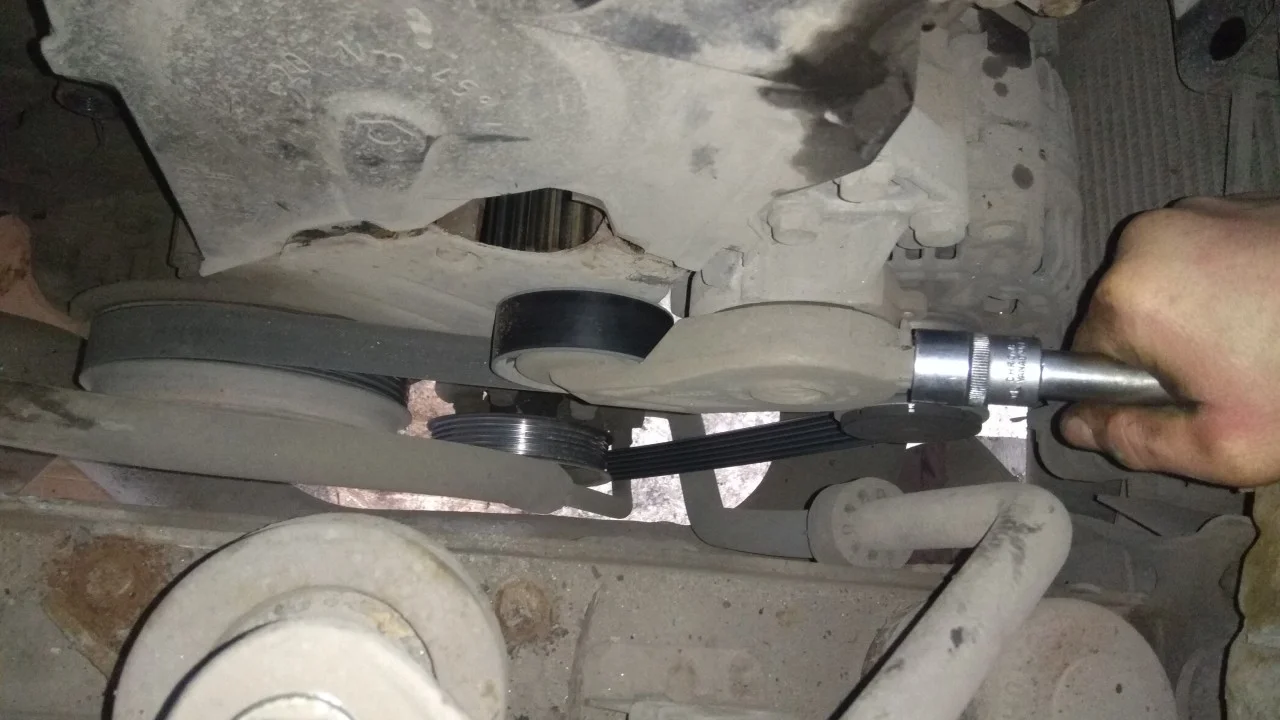

Надев трубку или головку подходящего размера, на выступ натяжного ролика ремня генератора, ослабляем натяжку ремня и снимаем ремень.

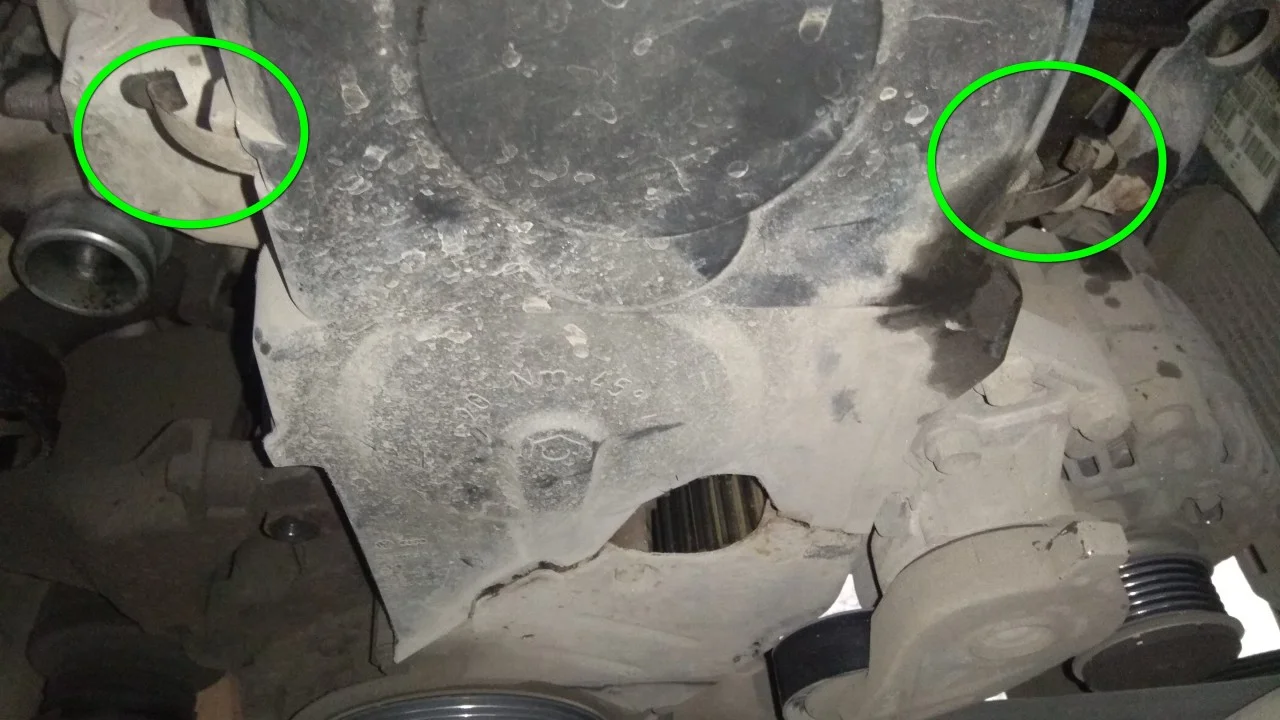

Отщелкиваем две защелки защитного кожуха ремня ГРМ и снимаем сам кожух.

Шестигранной битой на 6мм откручиваем четыре болта крепления шкива коленвала.

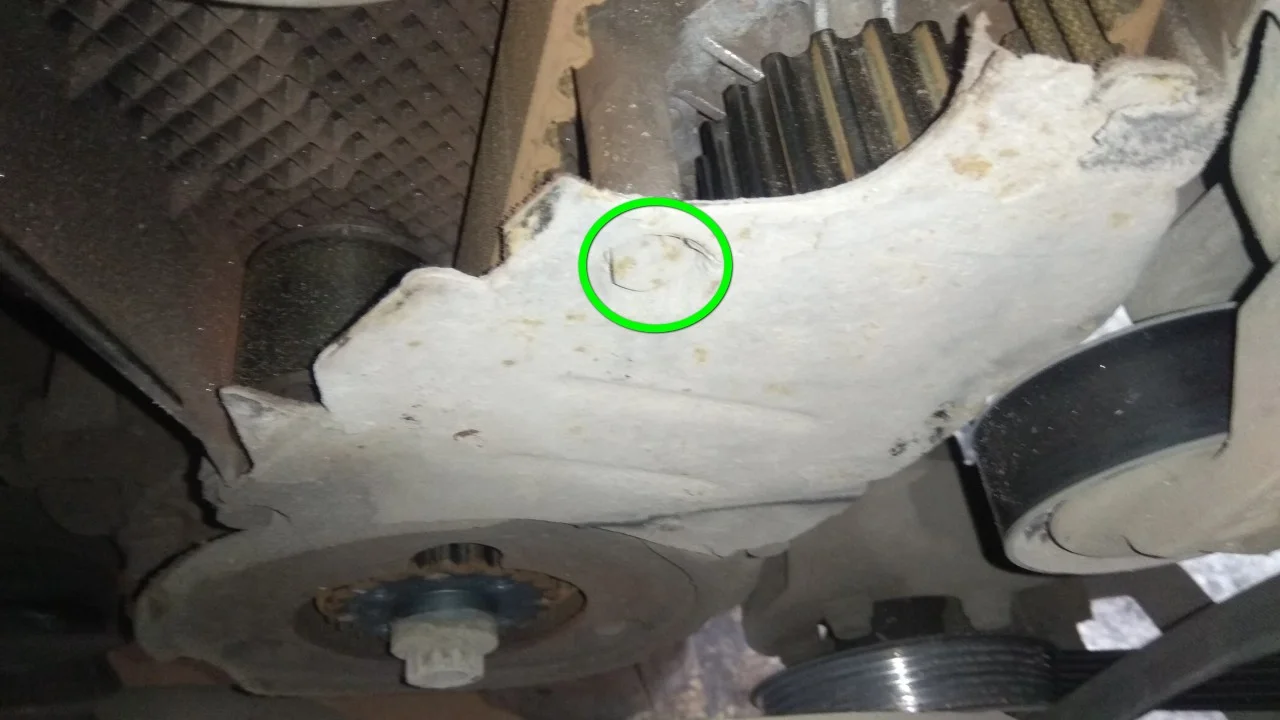

Ключом на 10мм откручиваем болт крепления средней защитки ГРМ.

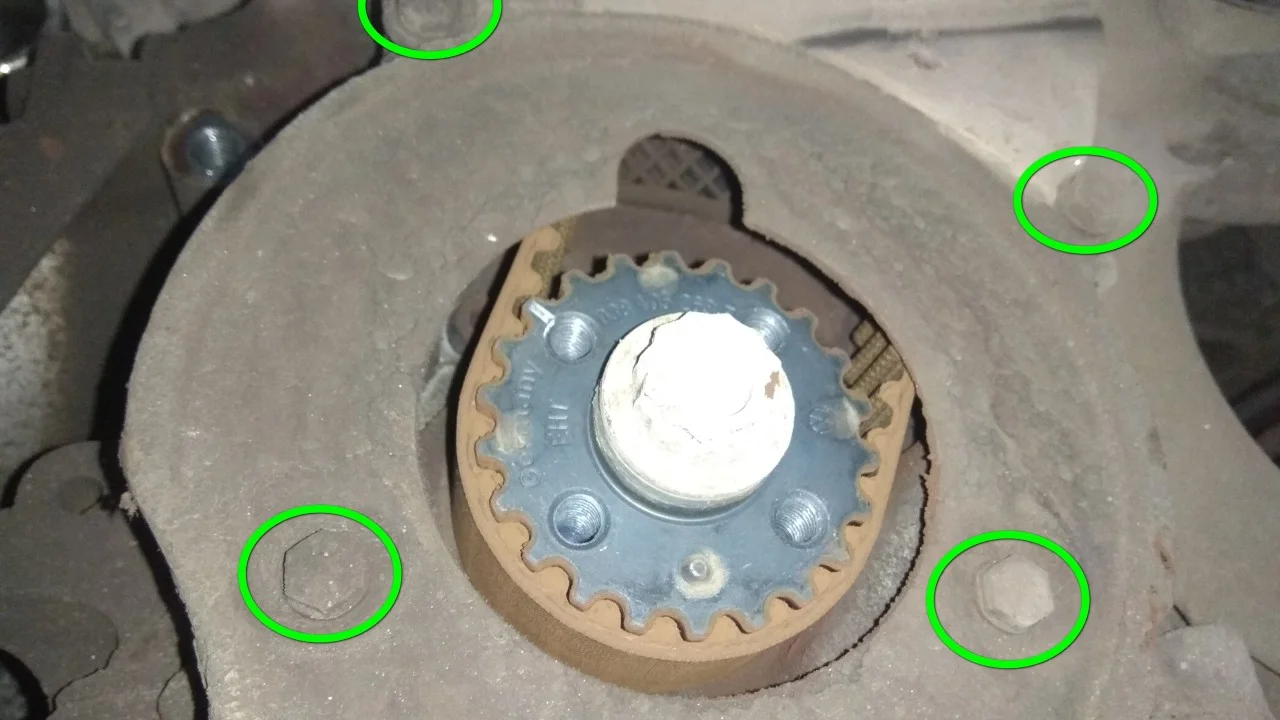

И еще четыре болта нижнего защитного кожуха.

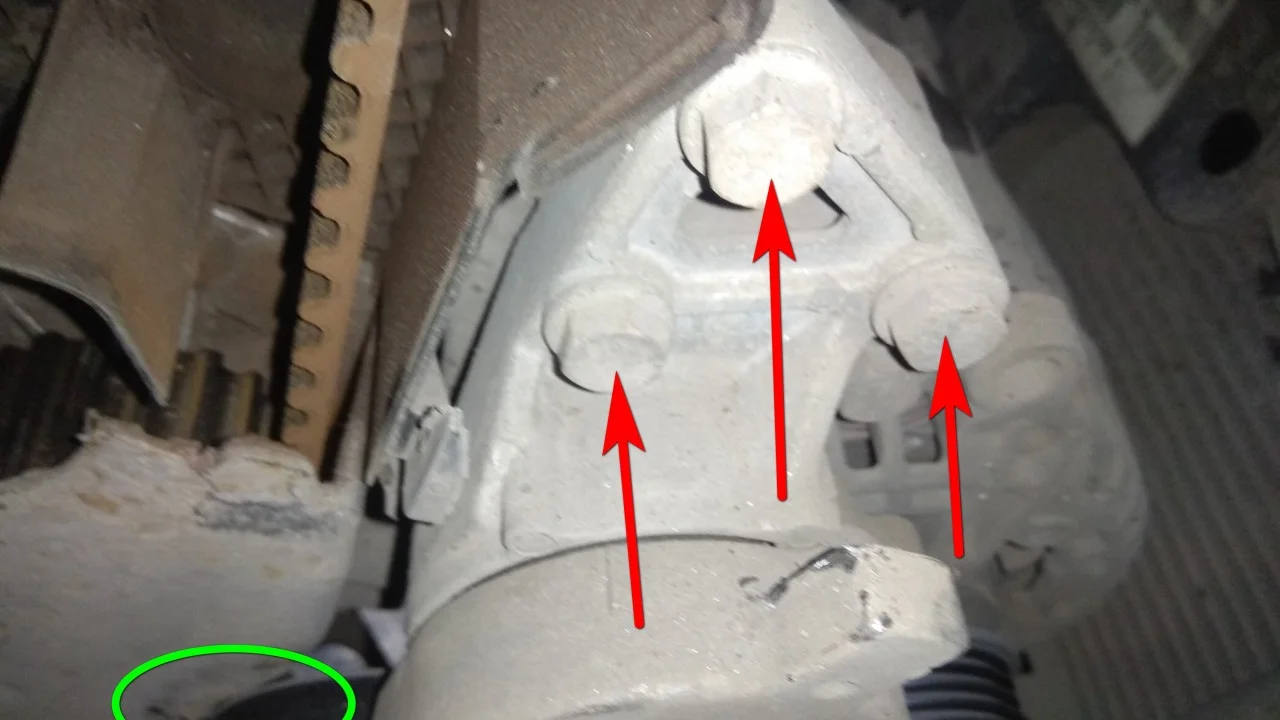

Также необходимо снять натяжной ролик ремня приводного механизма, так как он мешает снятию среднего защитного кожуха. Используем ключ на 13мм.

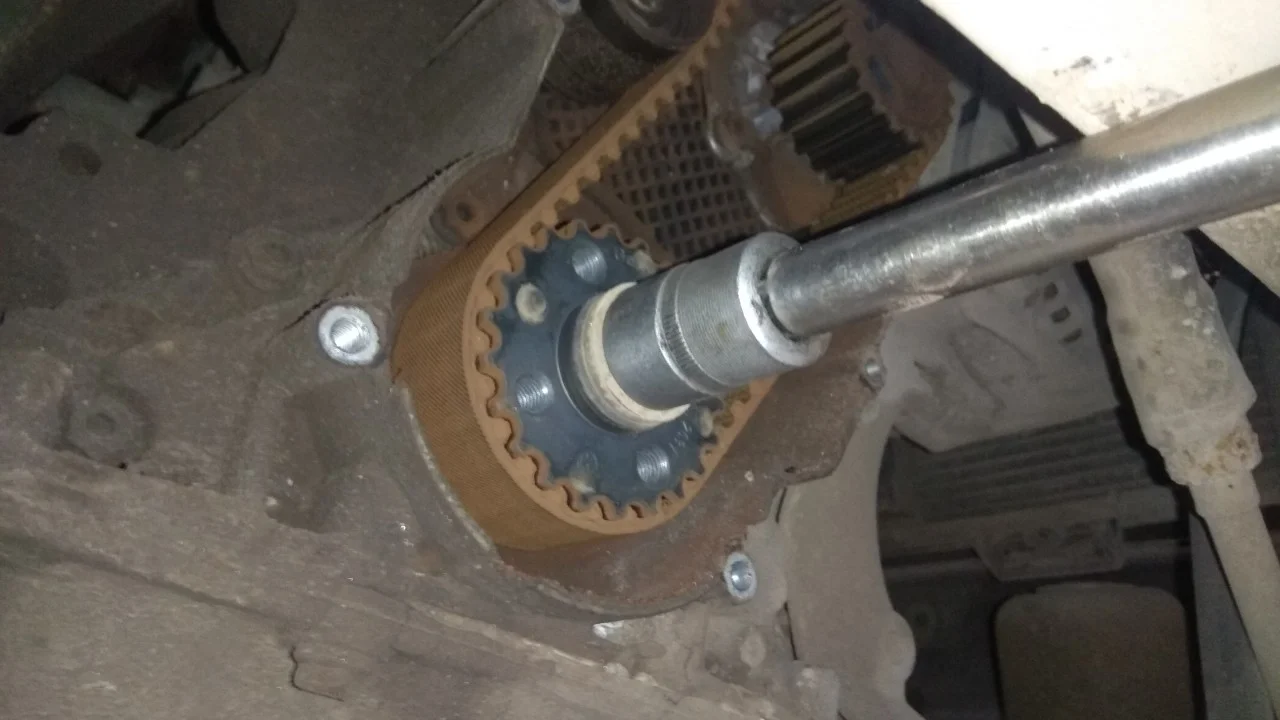

12-ти гранной головкой на 19мм прокручиваем двигатель за болт коленвала.

Метка на шкиве коленвала должна немного не доходить до отверстия на передней крышке двигателя.

Устанавливаем специальный стопор коленвала так, чтобы штырь на стопоре встал в отверстие, а метка на стопоре совпала с меткой на шкиву коленвала.

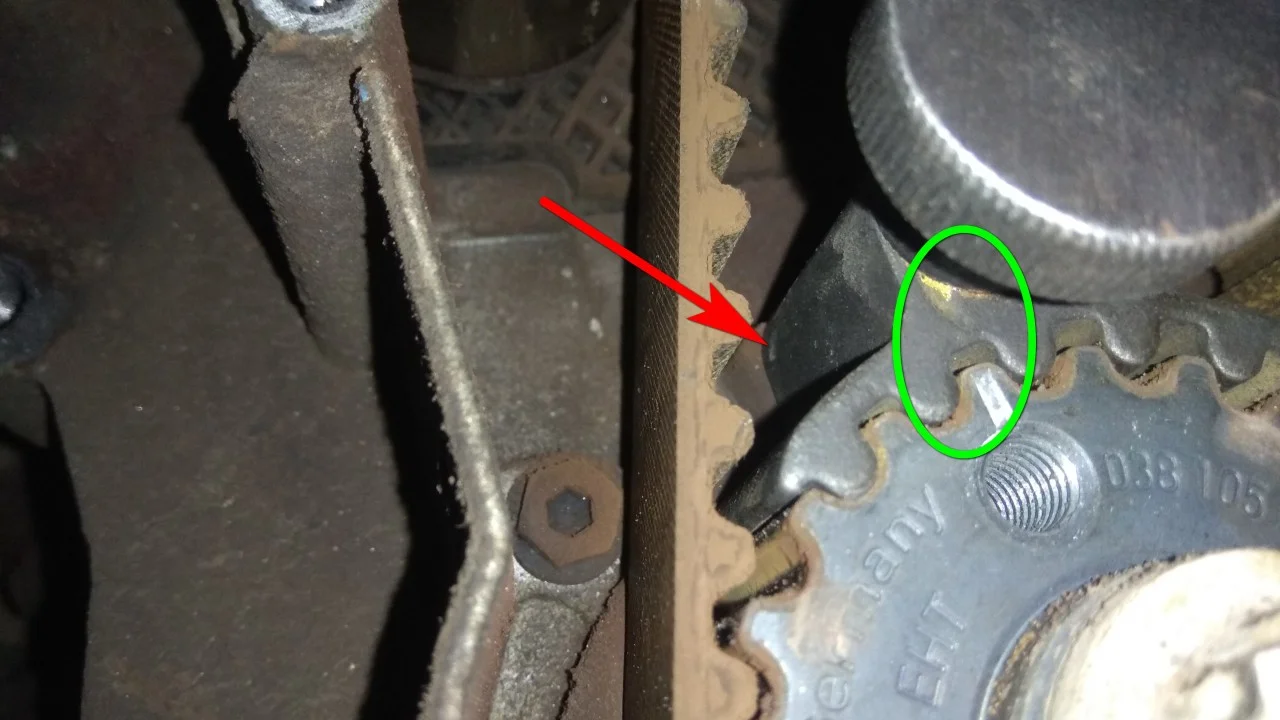

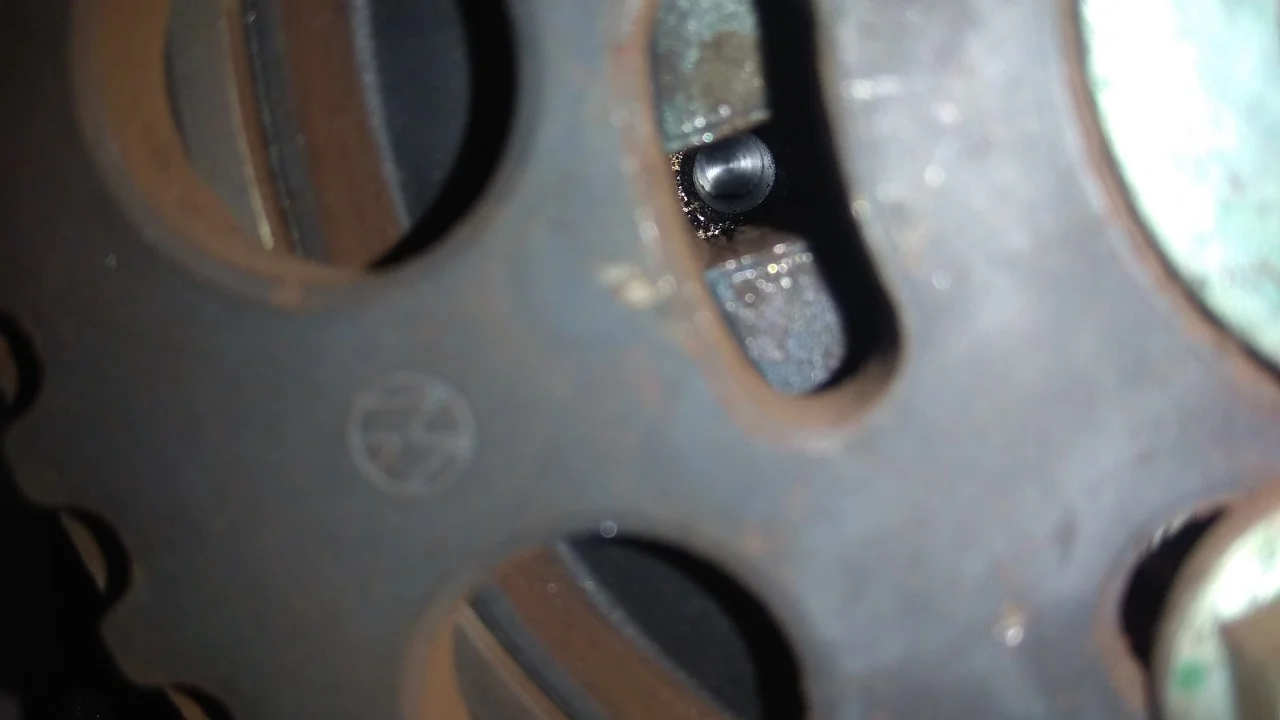

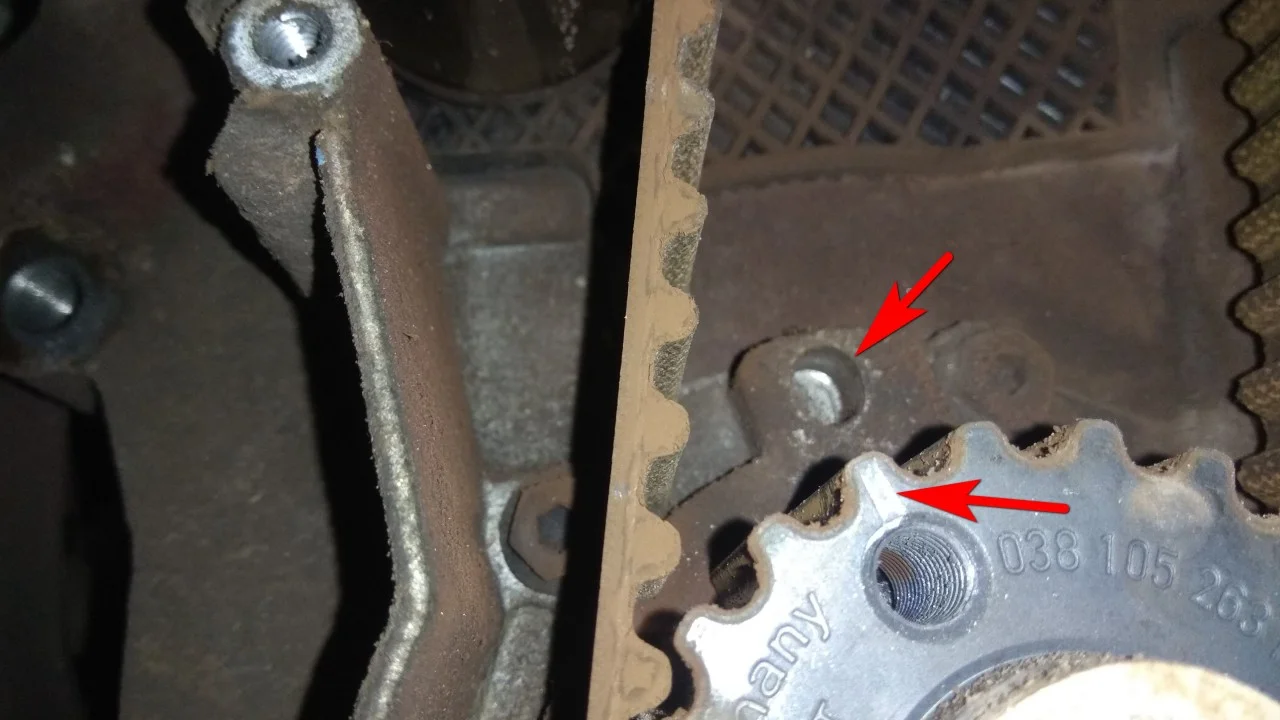

Распредвал должен совпасть отверстиями на шкиву и двигателе, где-то в районе 8-ми часов по циферблату часов.

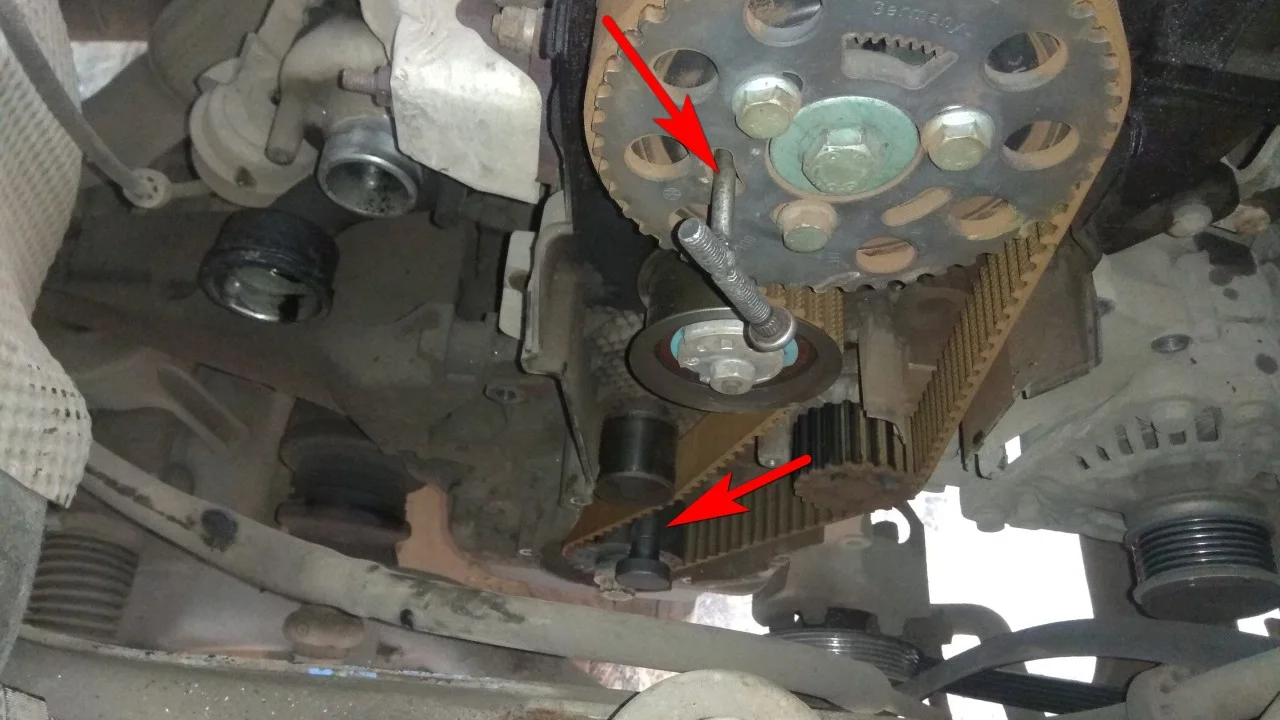

Устанавливаем стопор распредвала.

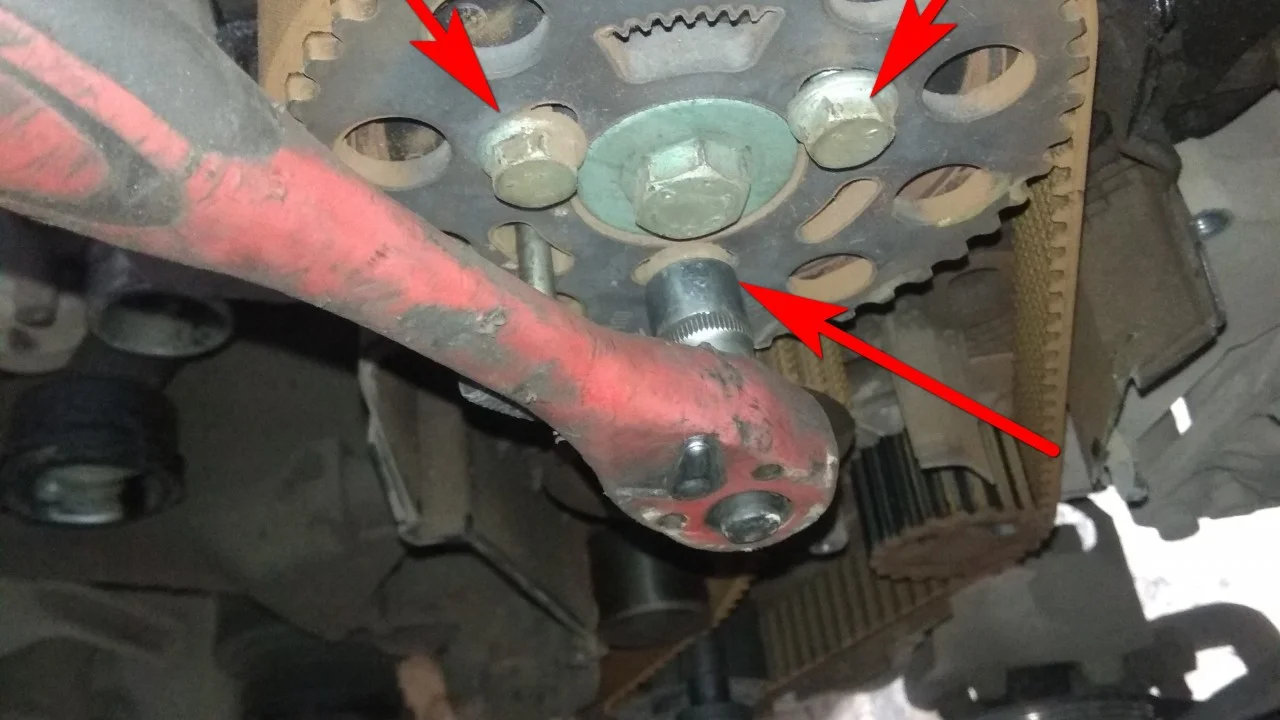

Застопорив валы откручиваем три болта шкива распредвала ключом на 13мм.

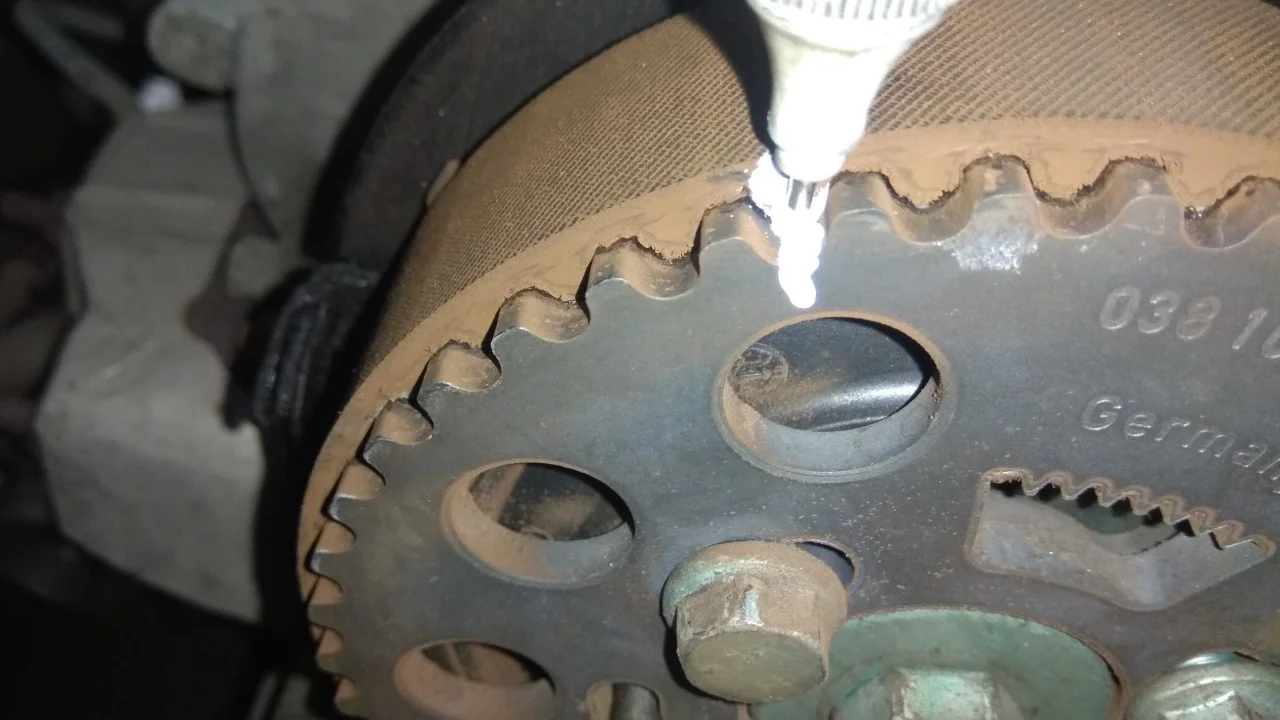

Для упрощения установки нового ремня, рекомендуем сделать корректором свои метки, на шкиву и звезде распредвала.

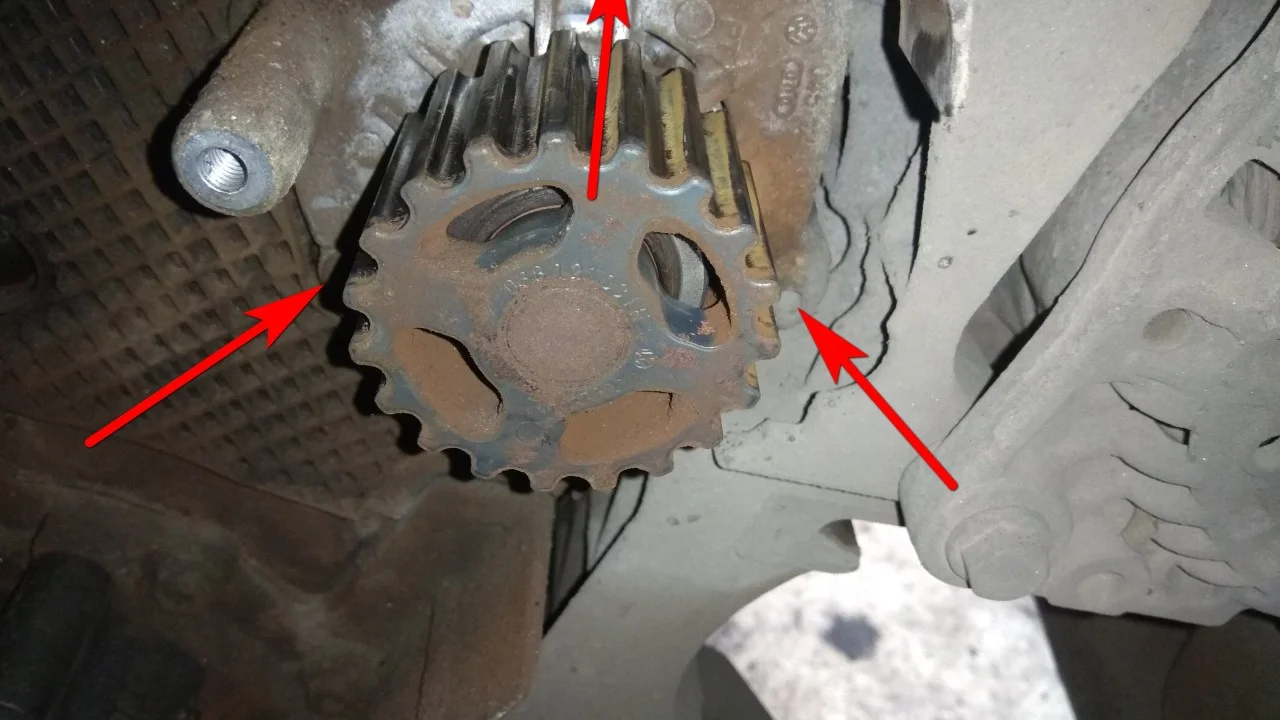

И точно также на коленвале.

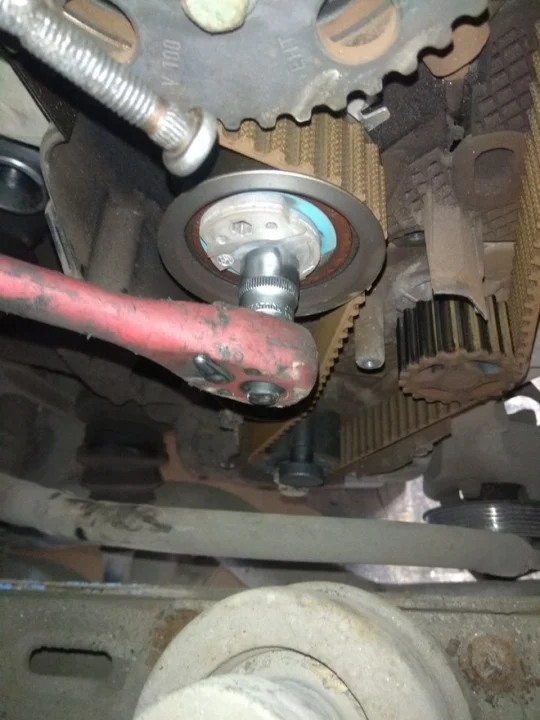

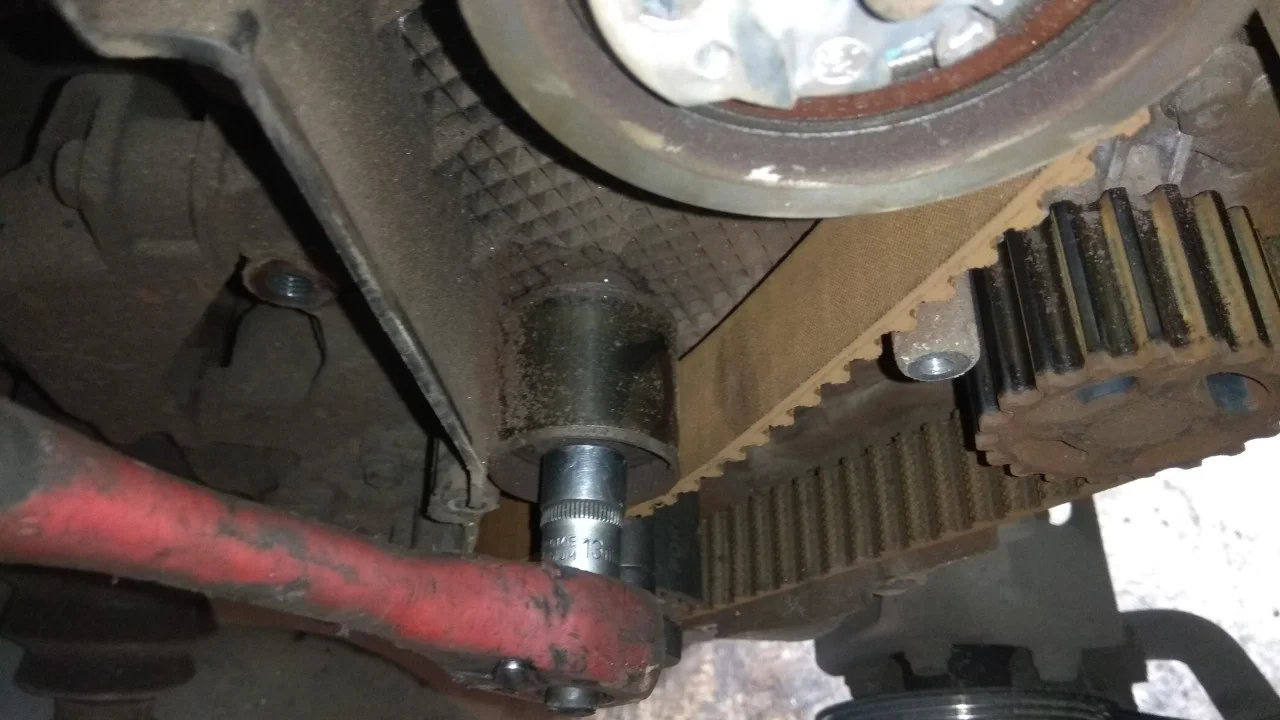

Ключом на 15мм откручиваем гайку натяжного ролика ремня ГРМ.

Ключом на 13мм откручиваем нижний обводной ролик.

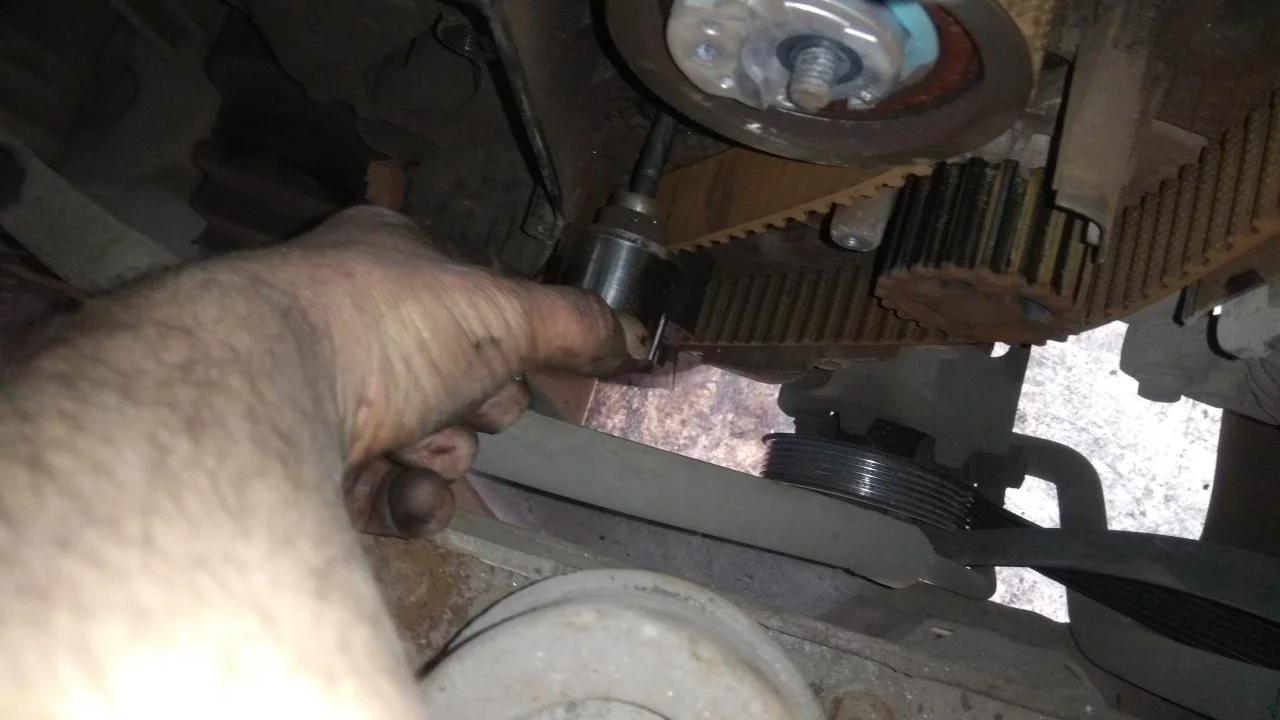

Ремень ГРМ будет легче снять если первым снимиться нижний обводной ролик.

После натяжка ремня еще больше ослабла и можно легко снять ремень и натяжной ролик.

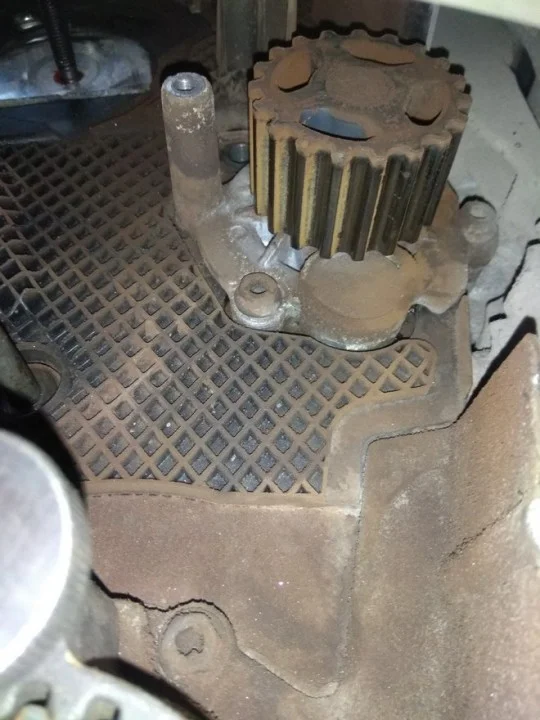

Осматриваем состояние помпы и сальников распредвала, коленвала. В нашем случае помпа имеет люфт и требует замены.

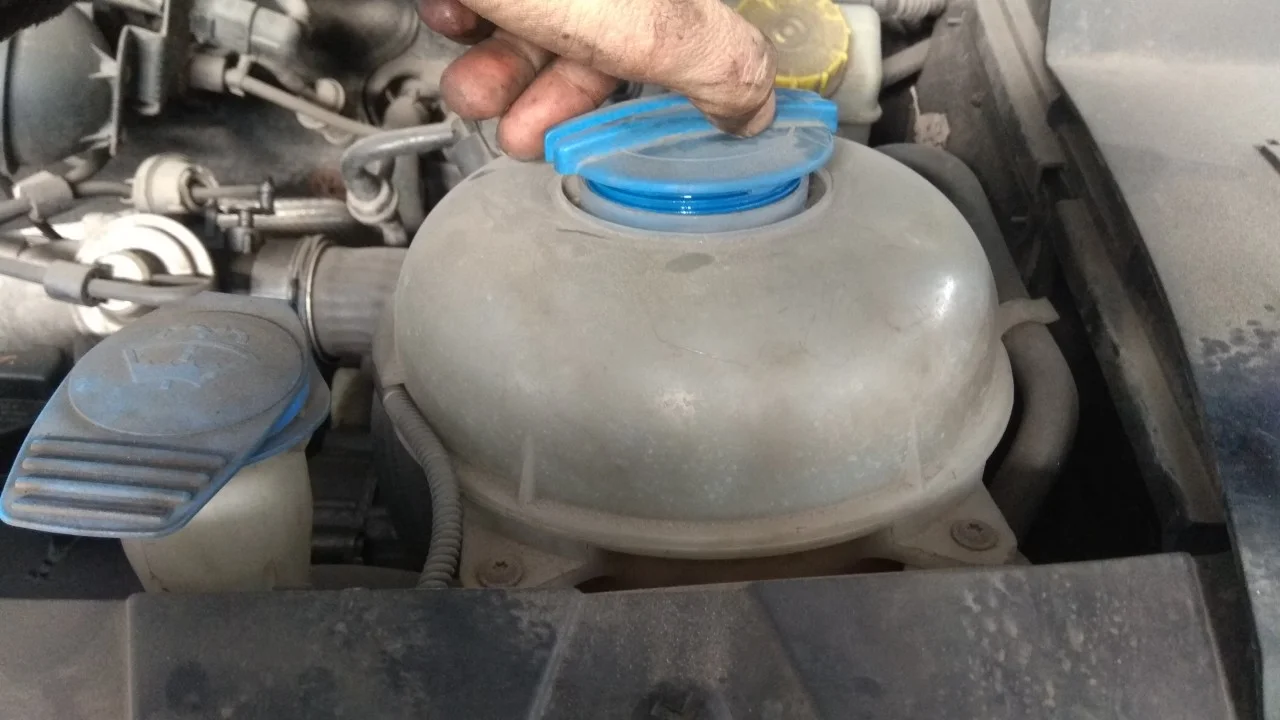

Перед снятием помпы откручиваем крышку расширительного бачка для разрежения давления в системе охлаждения.

Ключом на 10мм откручиваем три болта крепления водяного насоса.

Верхний болт рекомендуем выкручивать не полностью, а лишь немного приоткрутить. Так легче регулировать поток охлаждающей жидкости. С помощью отвертки и молотка можно отсоединить помпу от двигателя, если она прикипела.

Снизу под двигатель необходимо подставить емкость для охлаждающей жидкости.

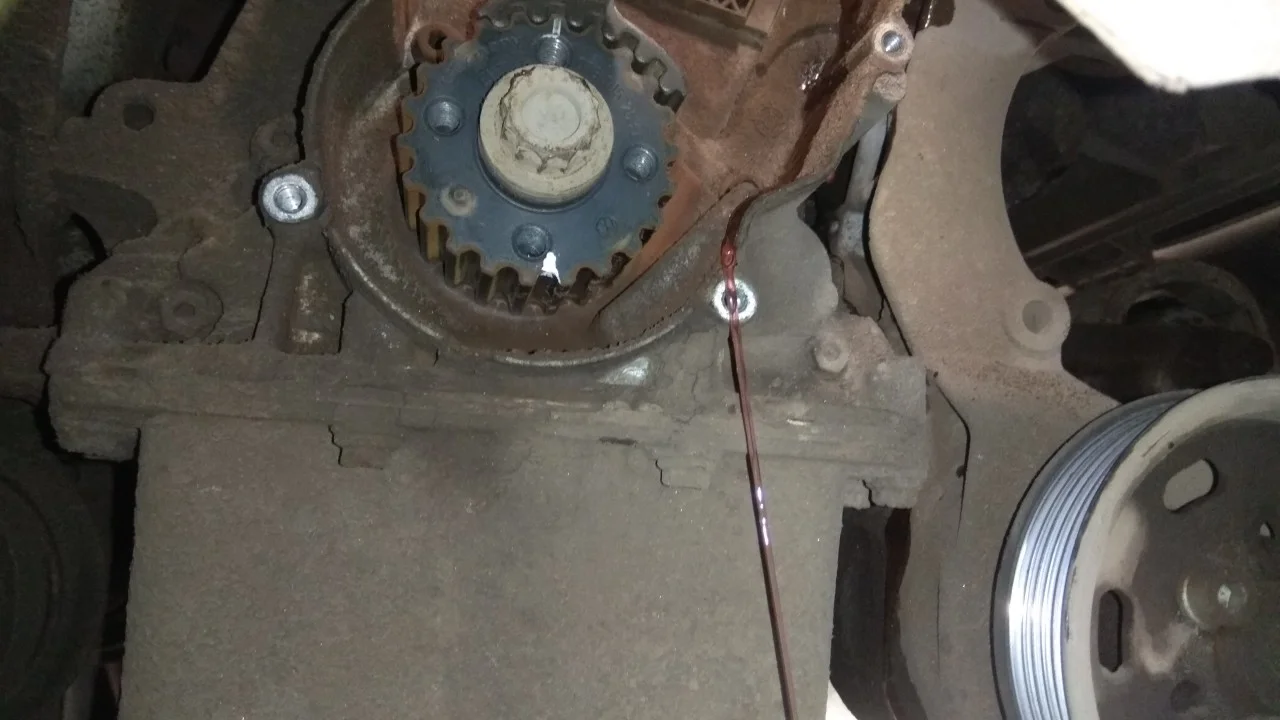

Если верхний болт помпы не полностью открутили, то можно отрегулировать так, чтобы охлаждающая жидкость небольшой струйкой стекала в емкость.

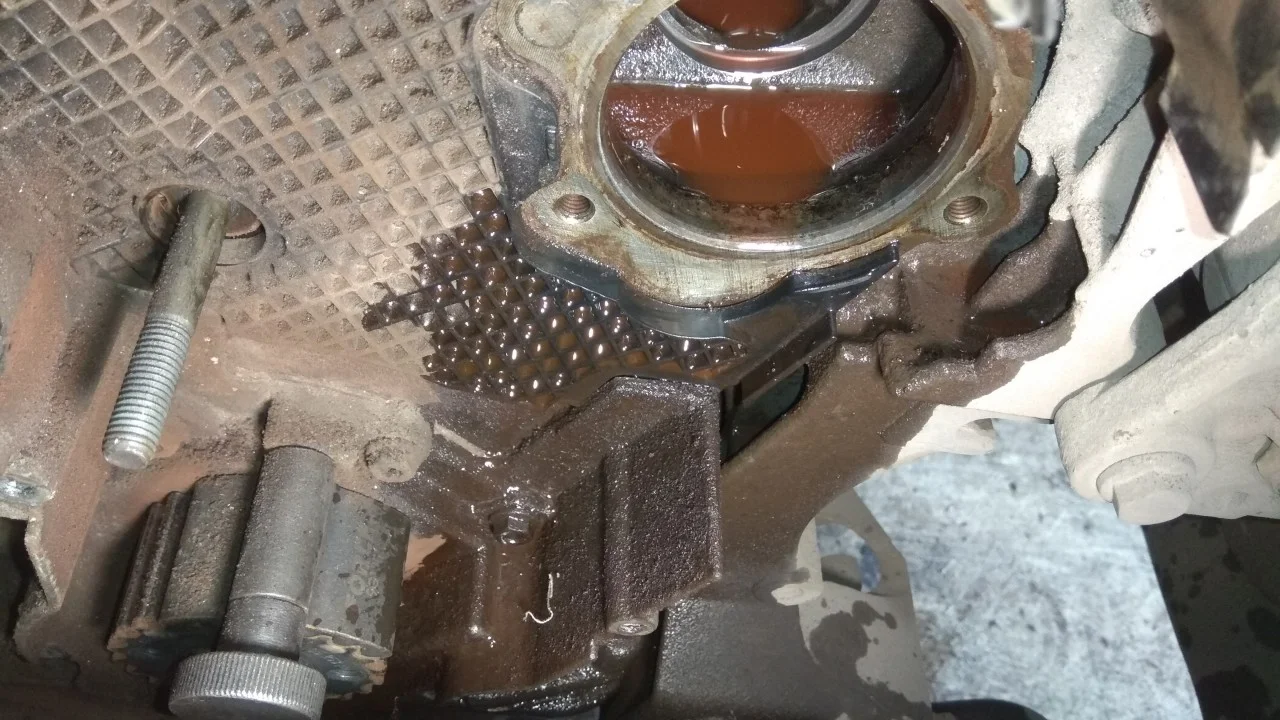

Снимаем помпу и очищаем посадочное место для установки новой помпы.

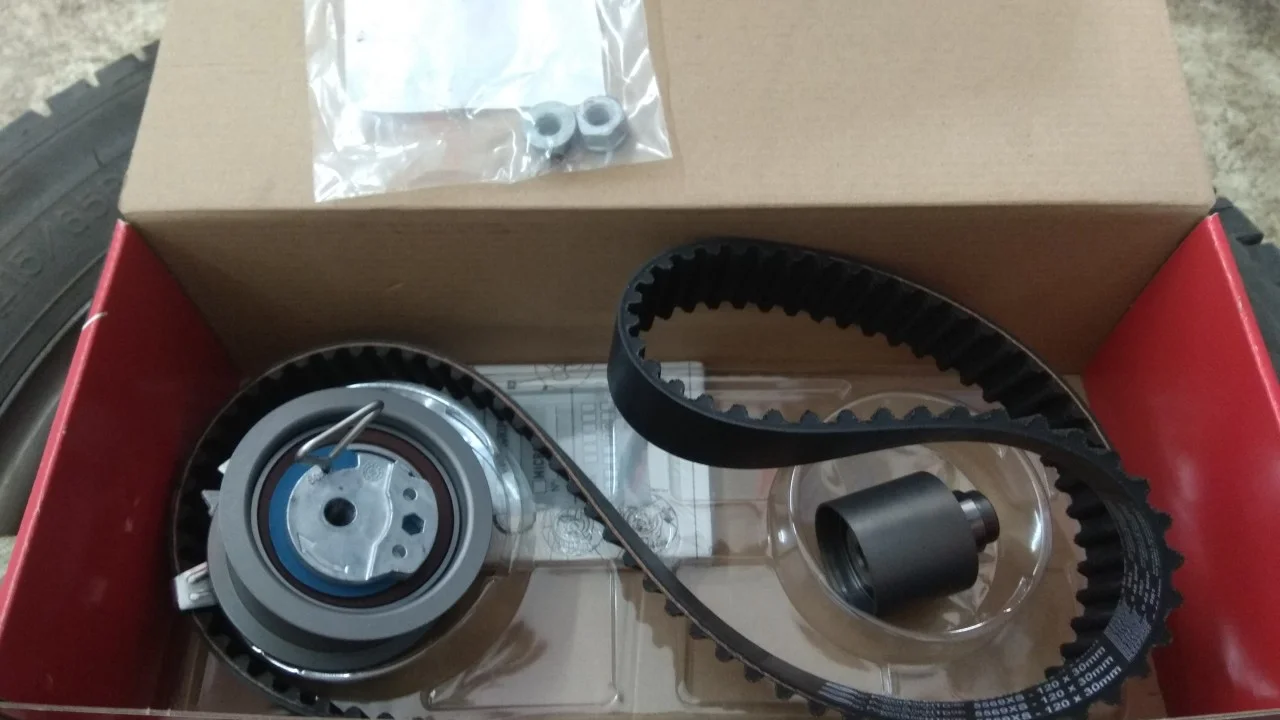

В комплект ГРМ входят два ролика, ремень и две новые гайки для крепления роликов.

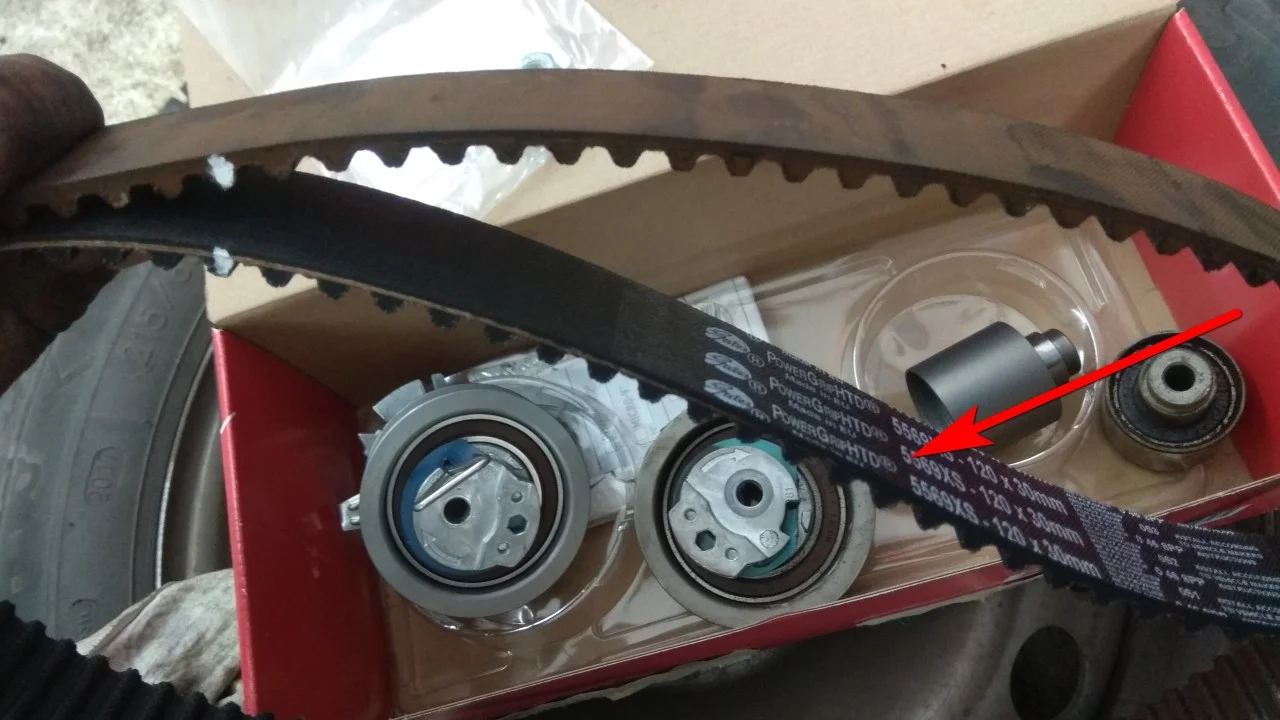

Сравниваем ремень и ролики. Переносим свои метки на новый ремень. Устанавливать новый ремень необходимо так, чтобы текст не ремне был читаемый.

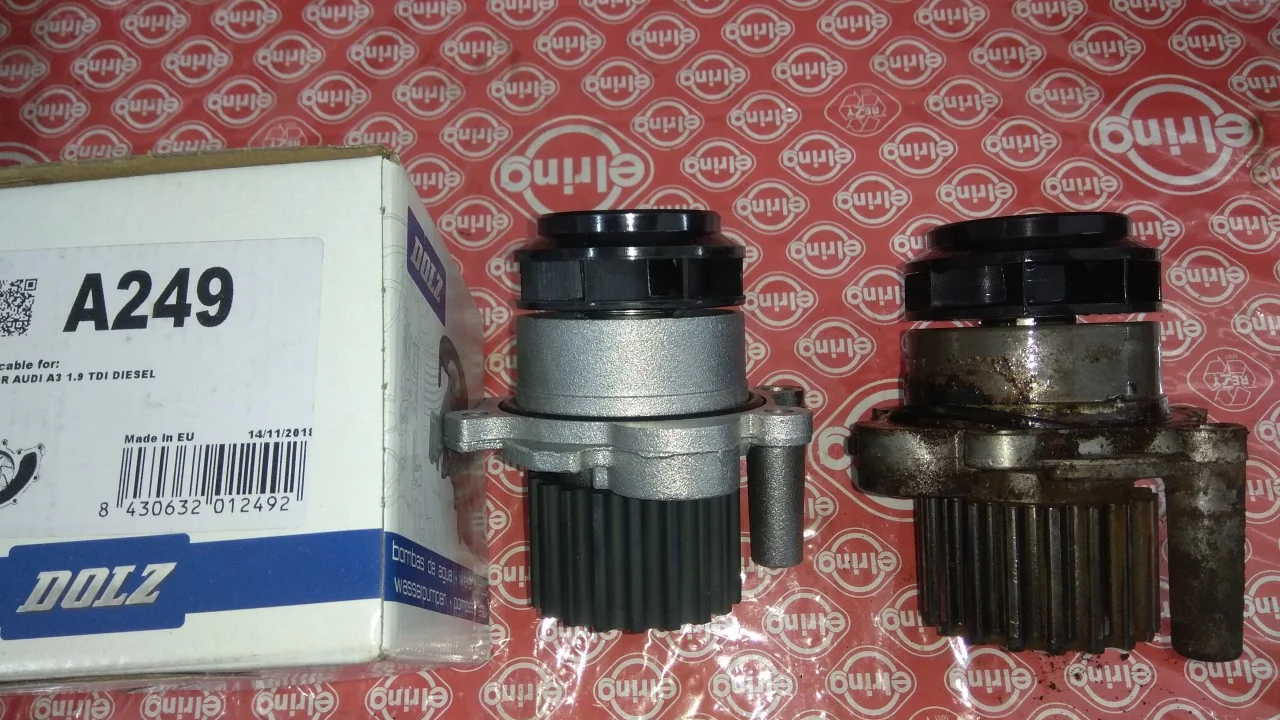

Сравниваем помпы. Мы устанавливали водяной насос фирмы Dolz A249.

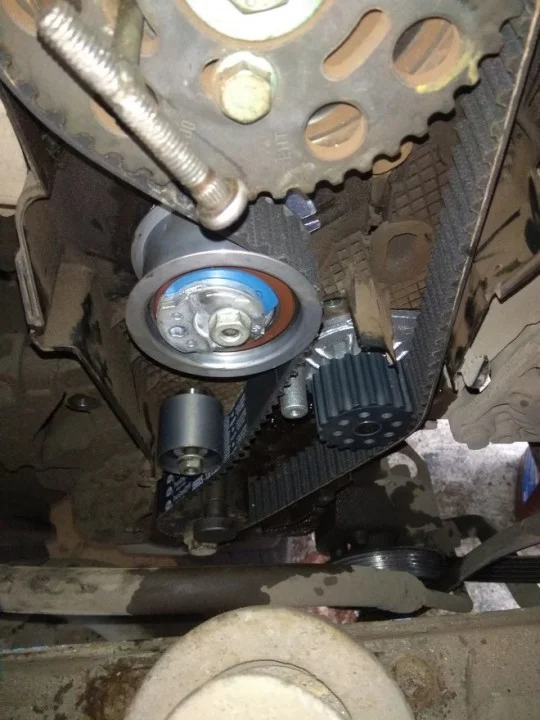

Устанавливаем помпу, ролики, ремень. Ремень ставим на метки установленные корректором.

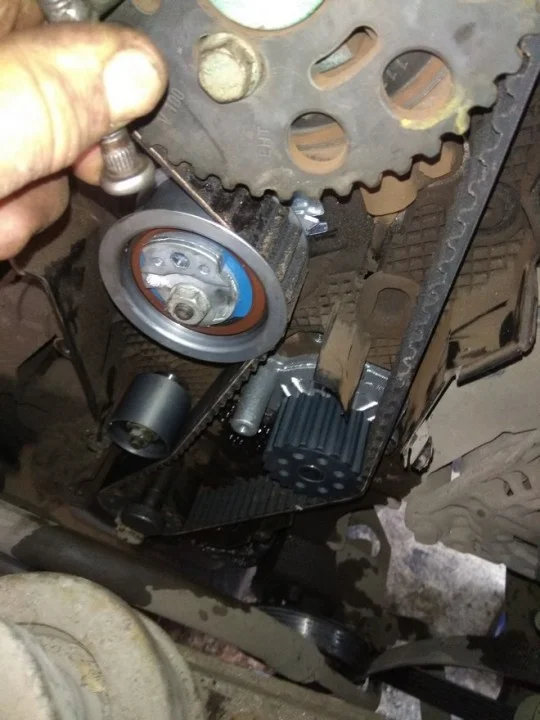

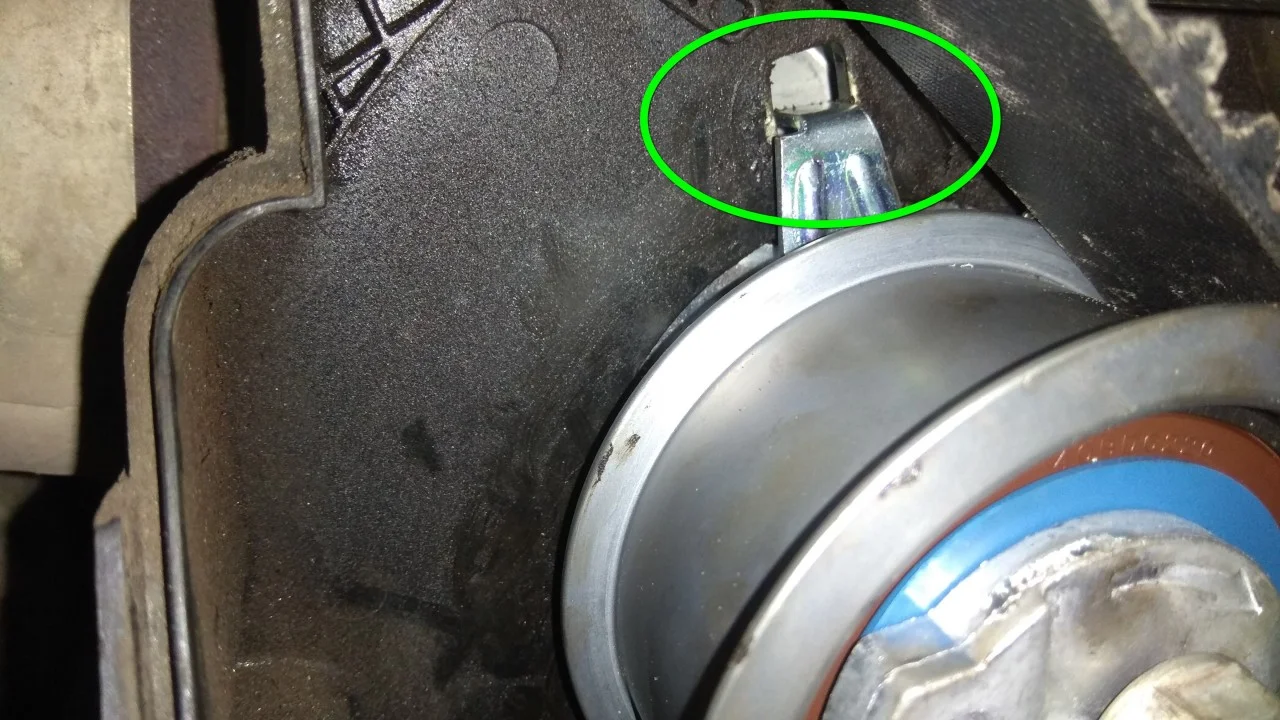

Натяжной ролик должен попасть фиксатором в отверстие на внутреннем кожухе ГРМ.

А натяжка ремня определяется установкой специального флажка натяжного ролика напротив прорези. Натягиваем ремень шестигранником на 6мм.

После натяжки ремня затягиваем три болта шкива распредвала.

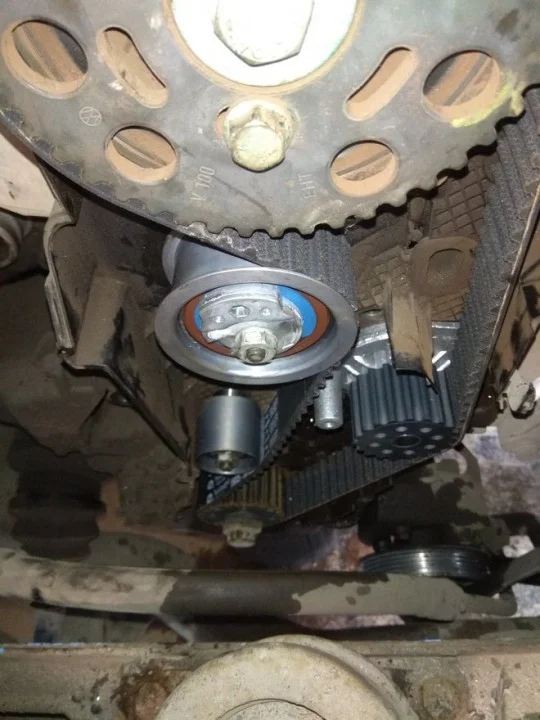

Снимаем стопора и прокручиваем двигатель за коленвал. Делаем два оборота коленвала.

Снова устанавливаем стопора, проверяя точное соответствие меток. Если всё совпадает, то можно собирать всё обратно. Если нет, то необходимо снова откручивать звезду распредвала и заново устанавливать всё по меткам.

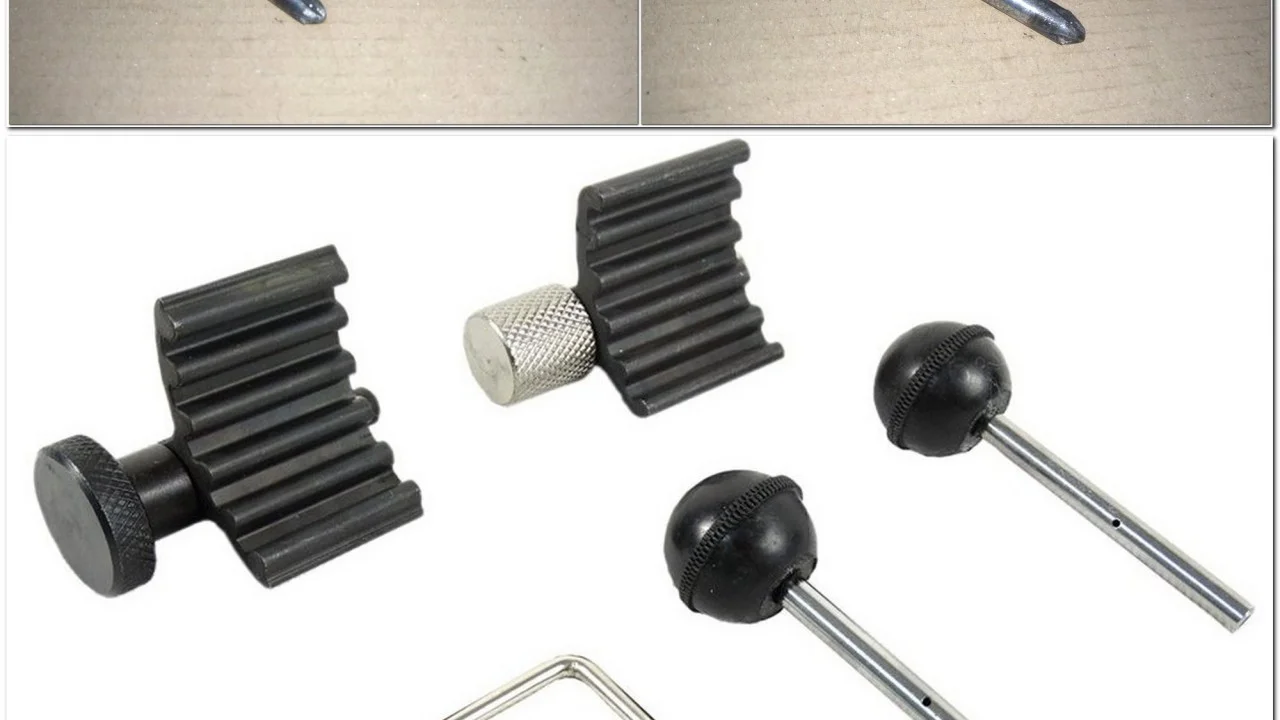

Сверху стопора которыми пользовались мы. Снизу заводские стопора.

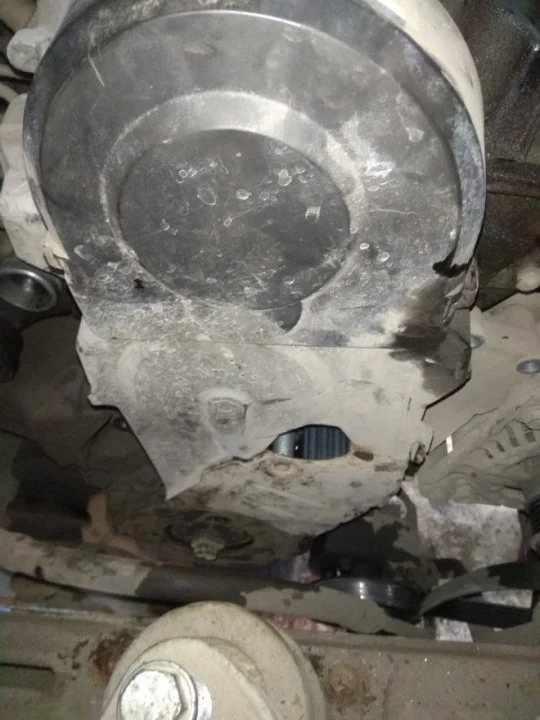

Устанавливаем назад все кожухи ГРМ.

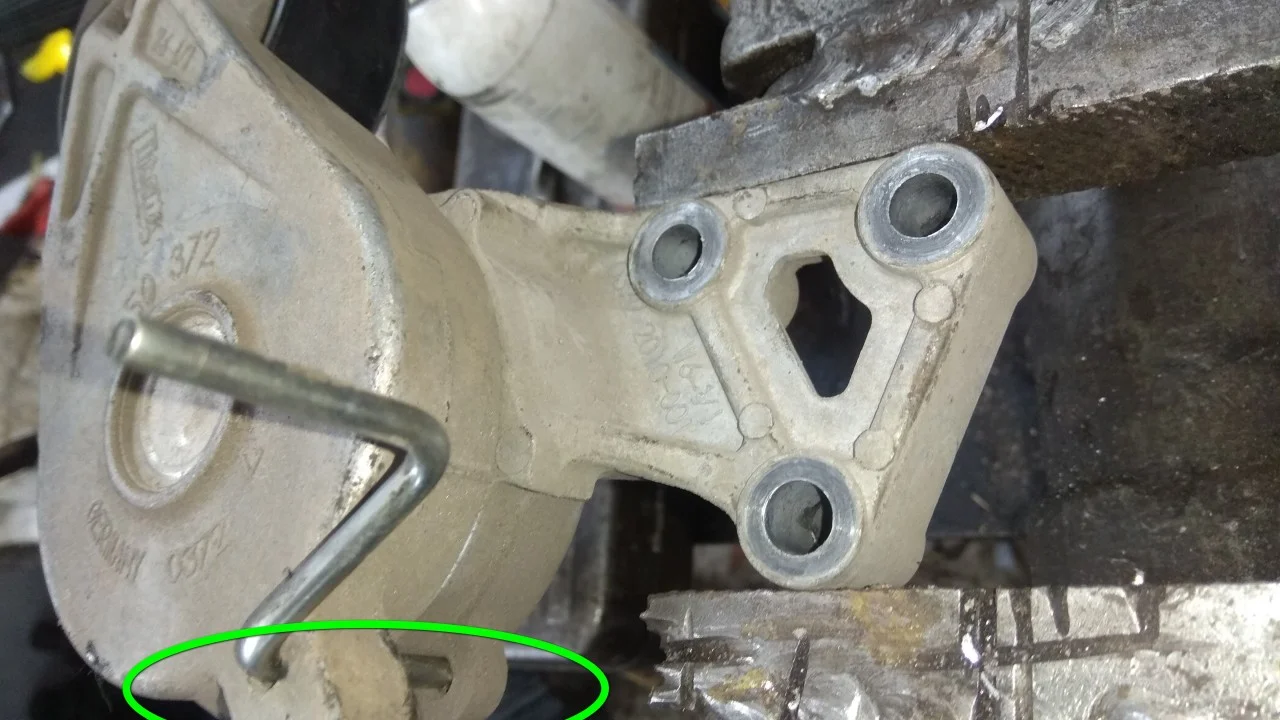

Снятый натяжной ролик можно в тисках натянуть и зафиксировать, для упрощения установки ремня. При необходимости ремень и ролик меняем на новые.

Устанавливаем шкив, ролик и ремень.

Устанавливаем кронштейн и ролик.

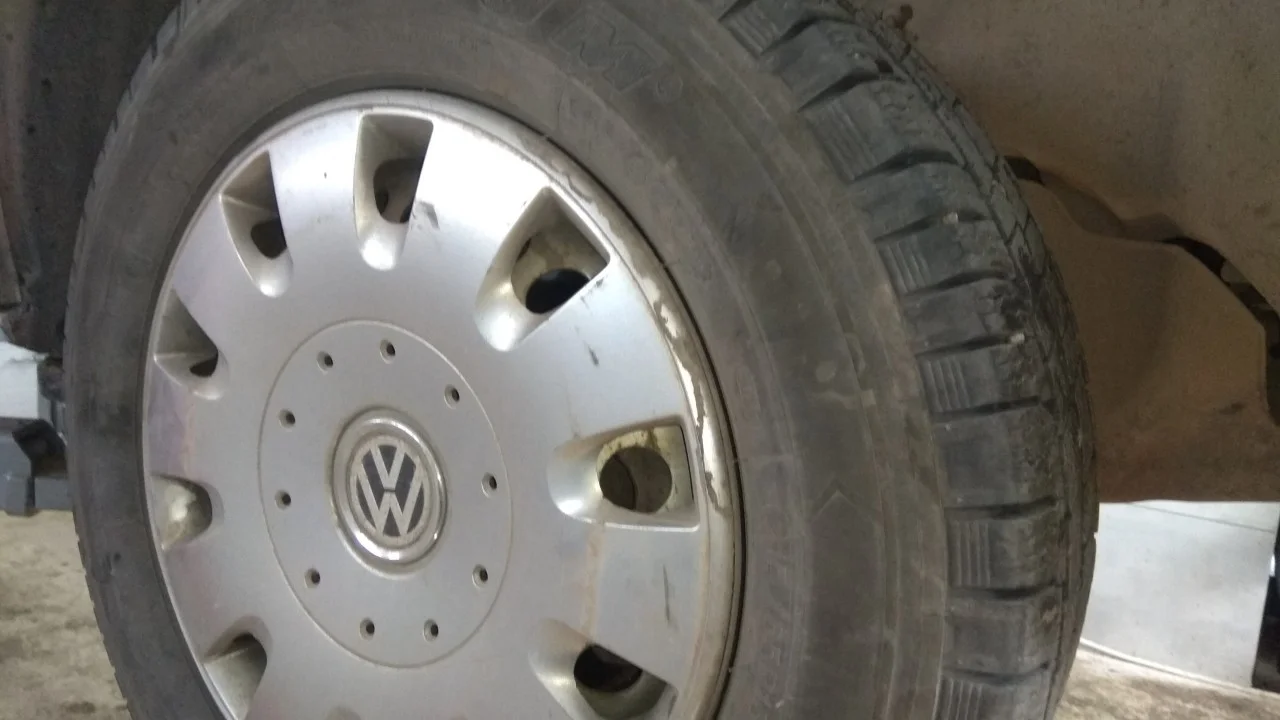

Устанавливаем колесо и защиту двигателя.

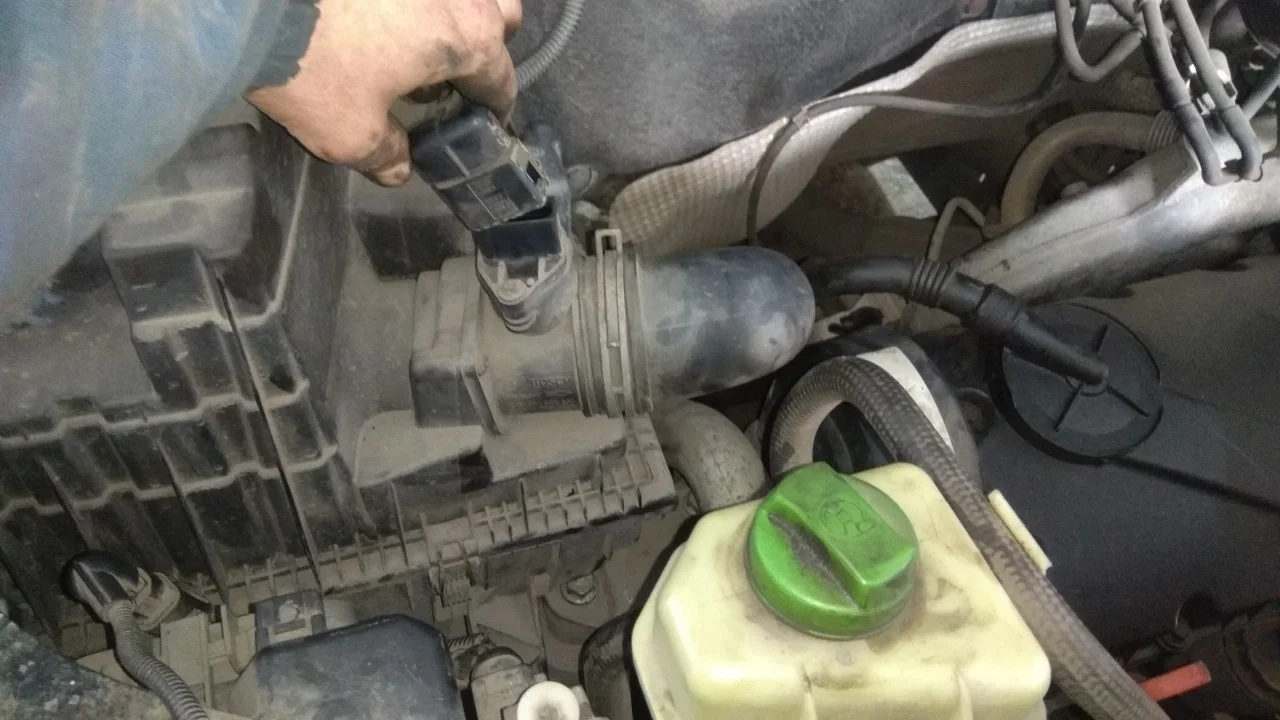

Устанавливаем корпус воздушного фильтра и все воздушные патрубки.

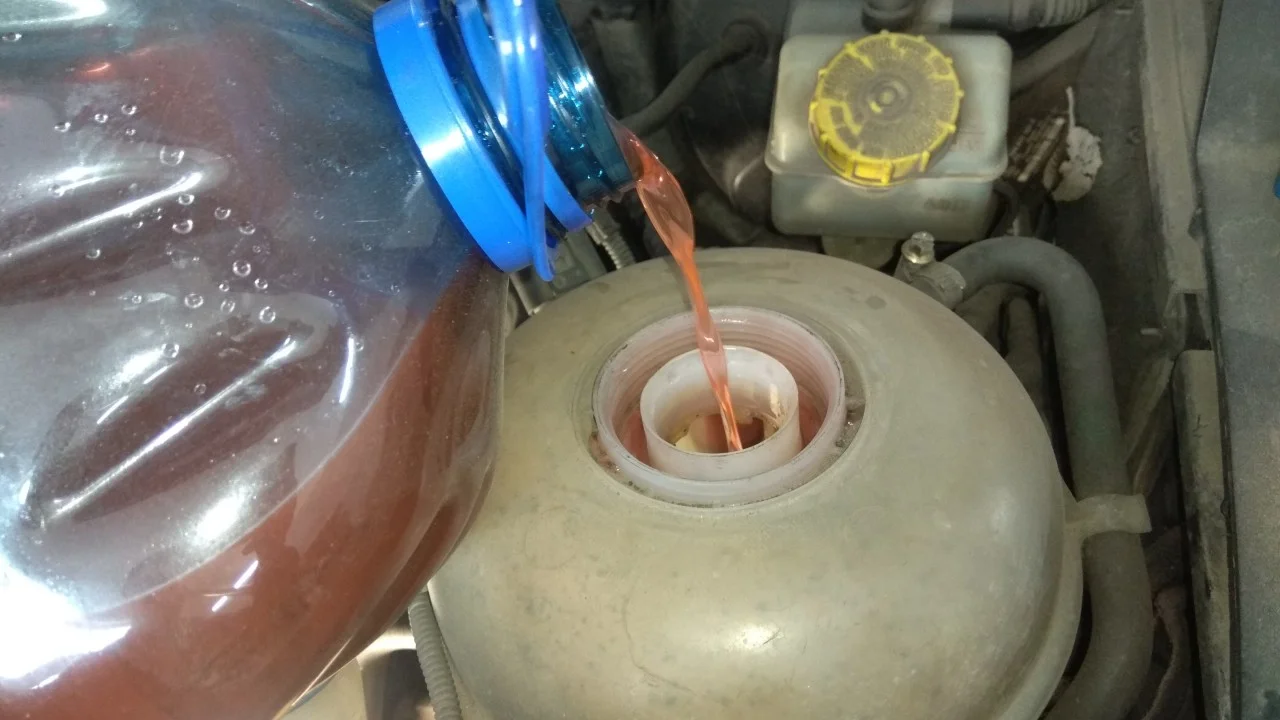

Заливаем антифриз.
