Замена ремня ГРМ Октавия А5 2.0

Для замены ремня ГРМ на автомобиле SKODA Octavia A5 необходимо освободить доступ к ремню возле правого крыла.

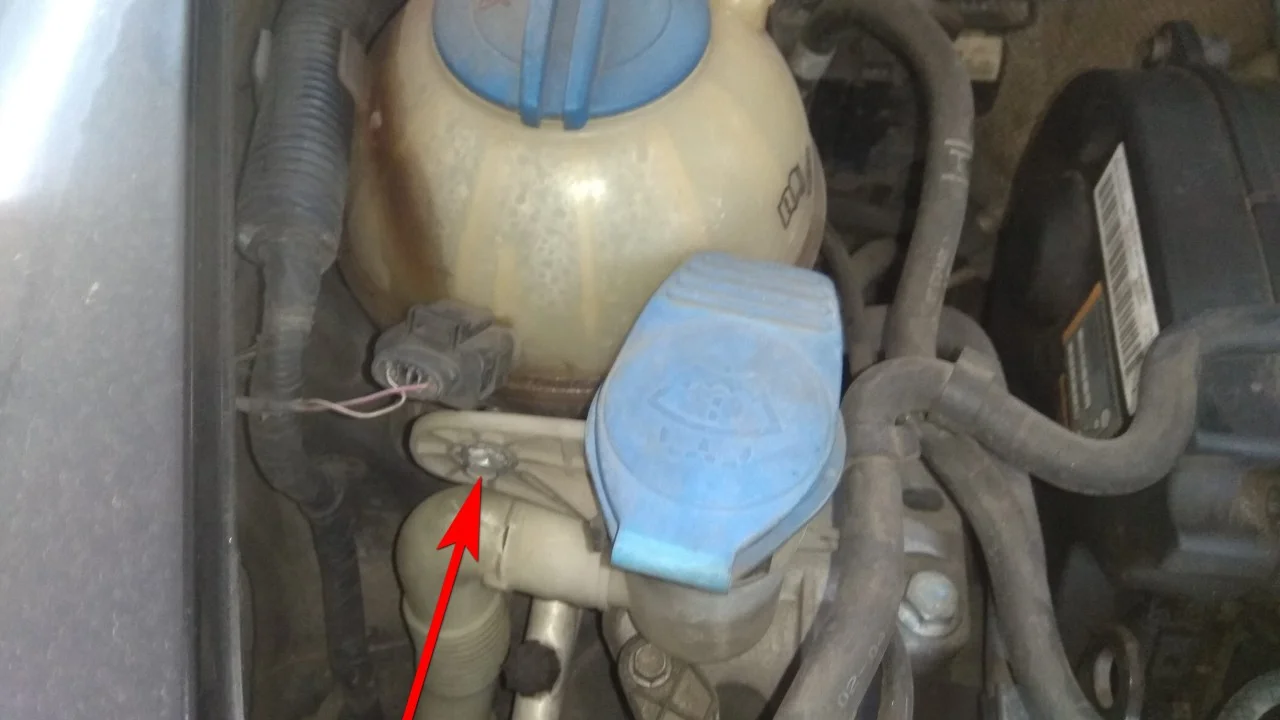

Ключом на 10мм откручиваем болт крепления заливной горловины бачка омывателя стекла.

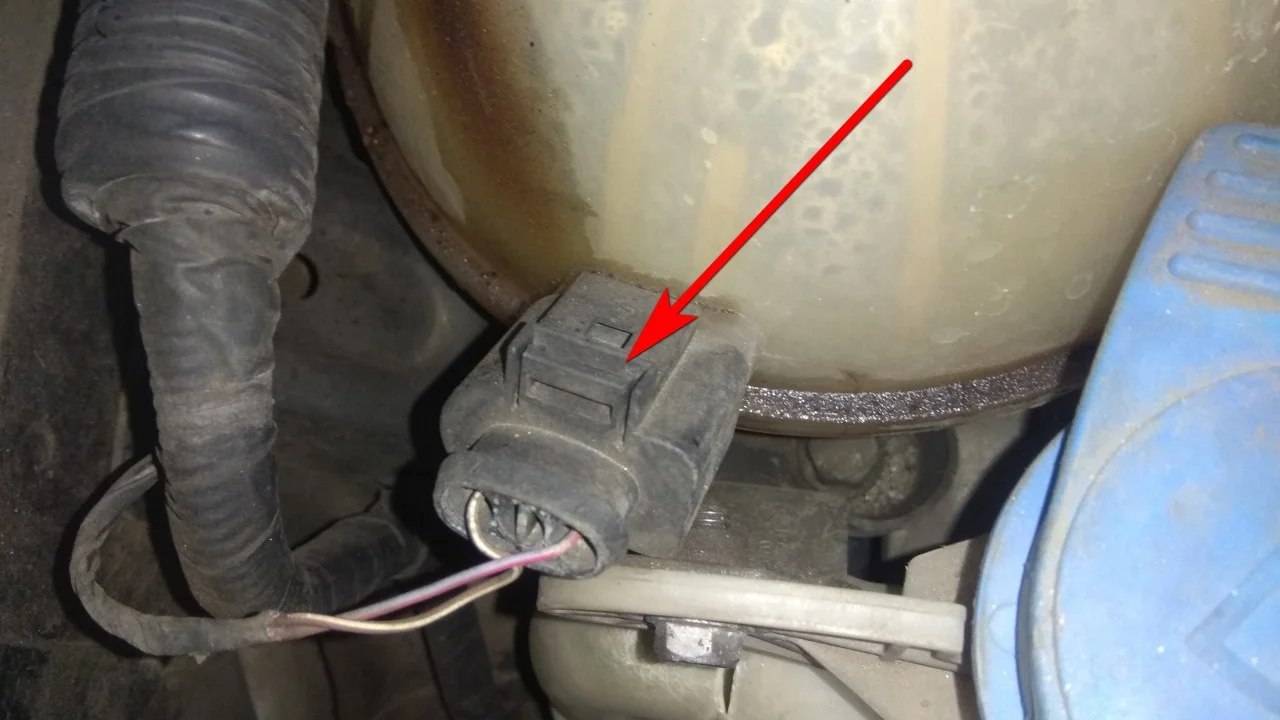

Отсоединяем электроразъем датчика на расширительном бачке охлаждающей жидкости.

Отсоединяем от горловины поддержку шланги охлаждения.

Ключом на 10мм откручиваем два болта и гайку крепления адсорбера.

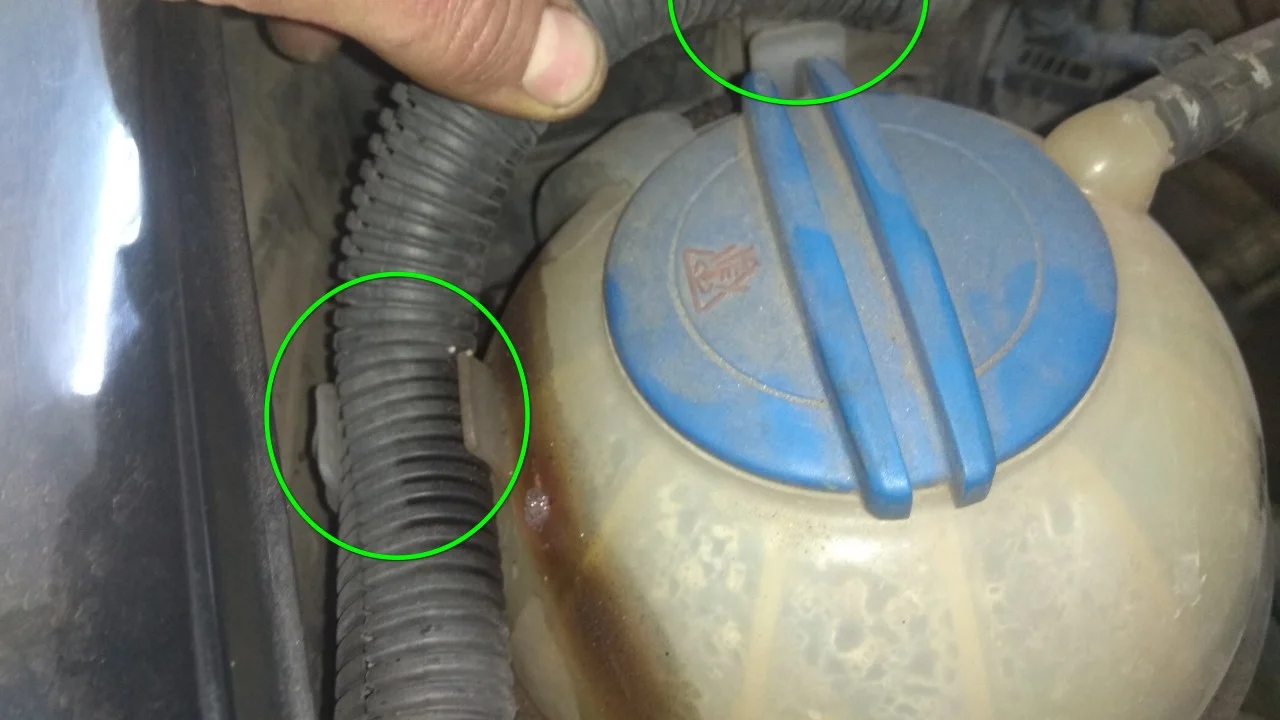

Выводим жгут проводов с креплениев на расширительном бачке.

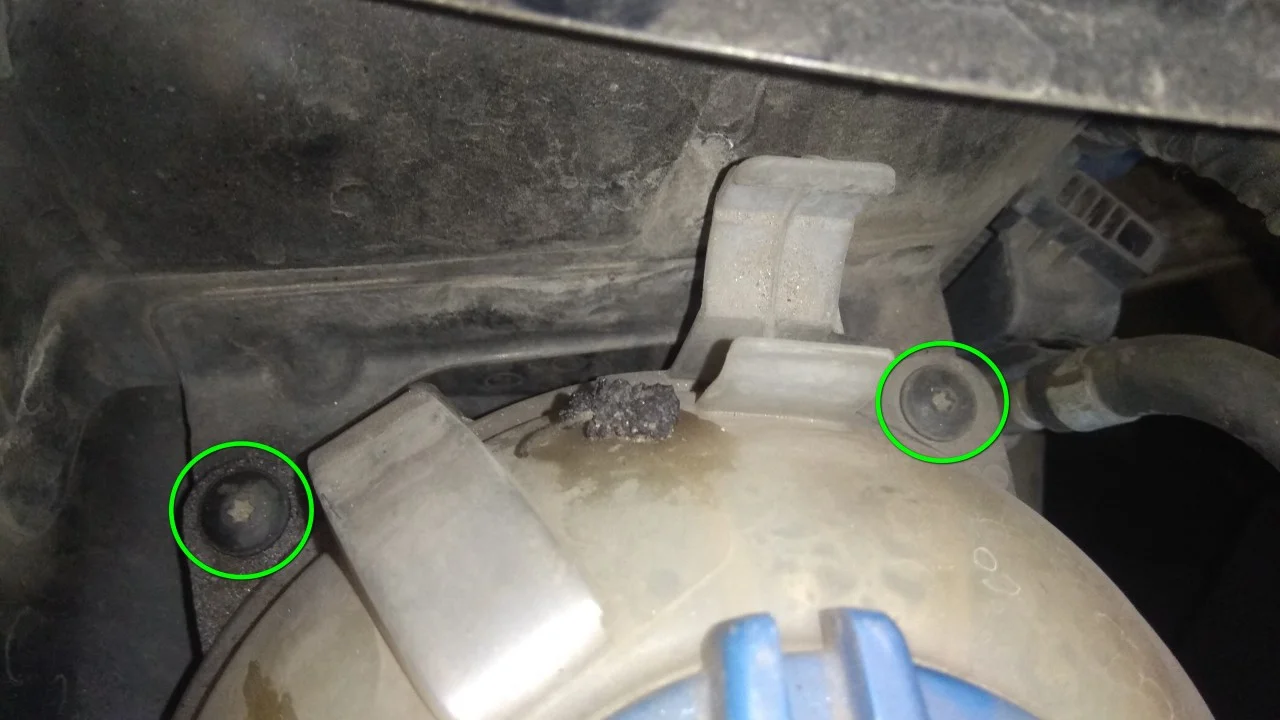

Ключом torx T20 откручиваем два шурупа крепления расширительного бачка системы охлаждения.

Можно отсоединить и убрать в сторону горловину бачка омывателя стекла.

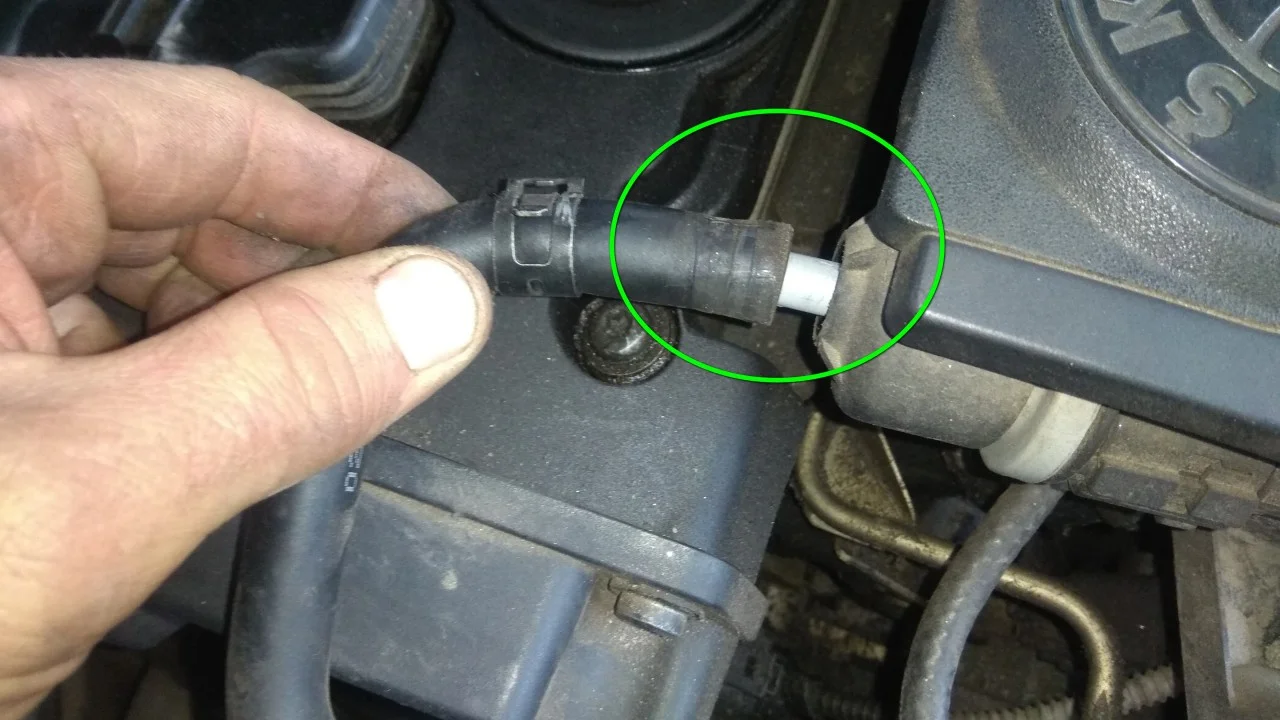

Отсоединяем шланг идущий от адсорбера к впускному коллектору.

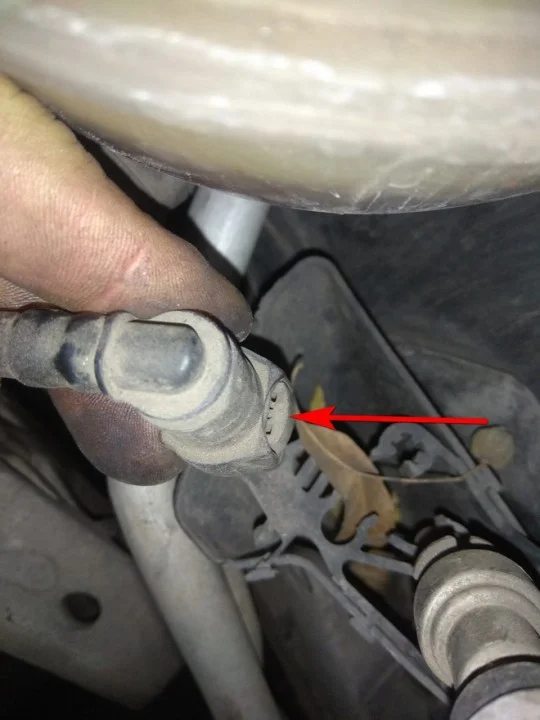

И отсоединяем второй шланг адсорбера нажав на защелки и потянув разъем вверх.

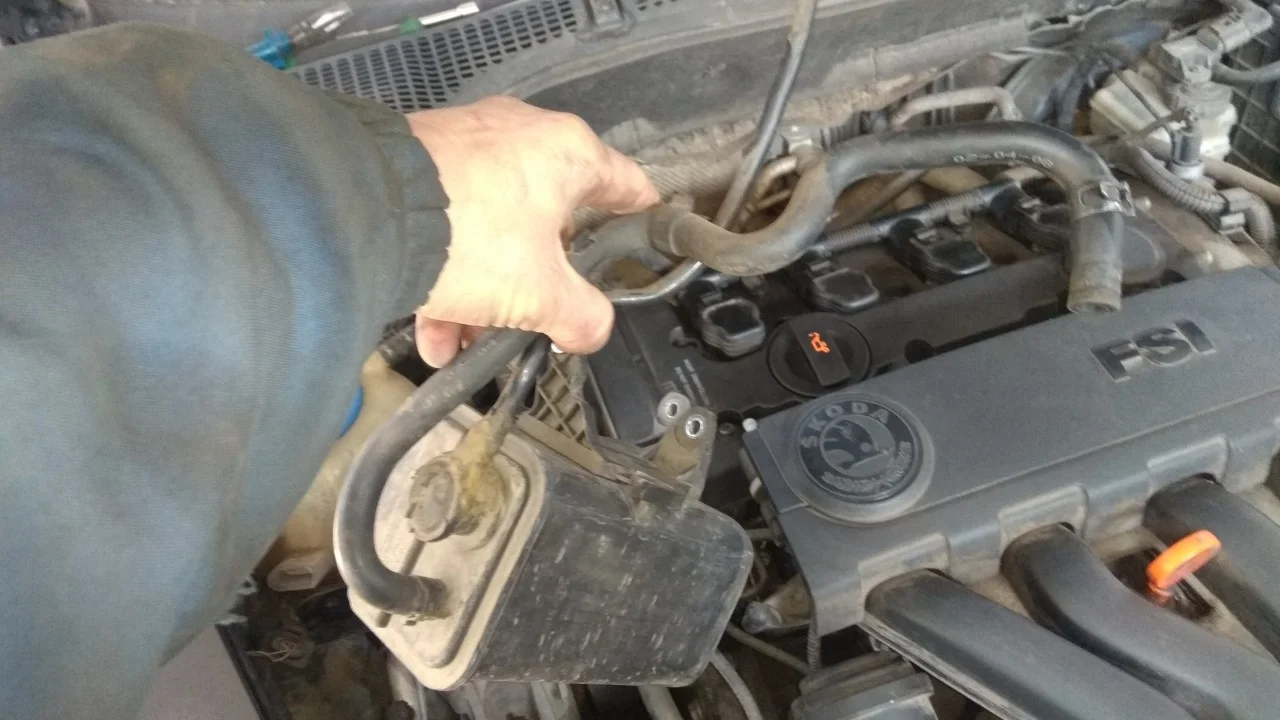

Вытаскиваем и убираем в сторону адсорбер со шлангами.

Отсоединяем поддержку шланга обратки охлаждающей жидкости.

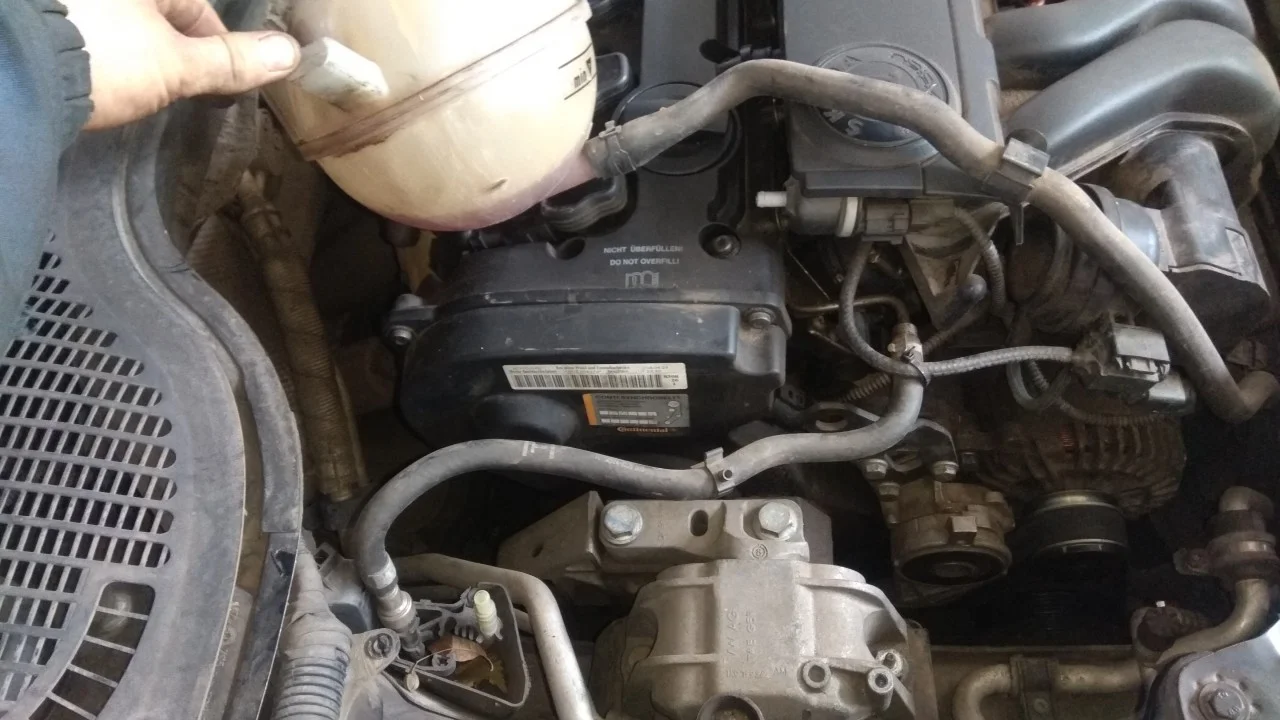

И отводим расширительный бачок в сторону.

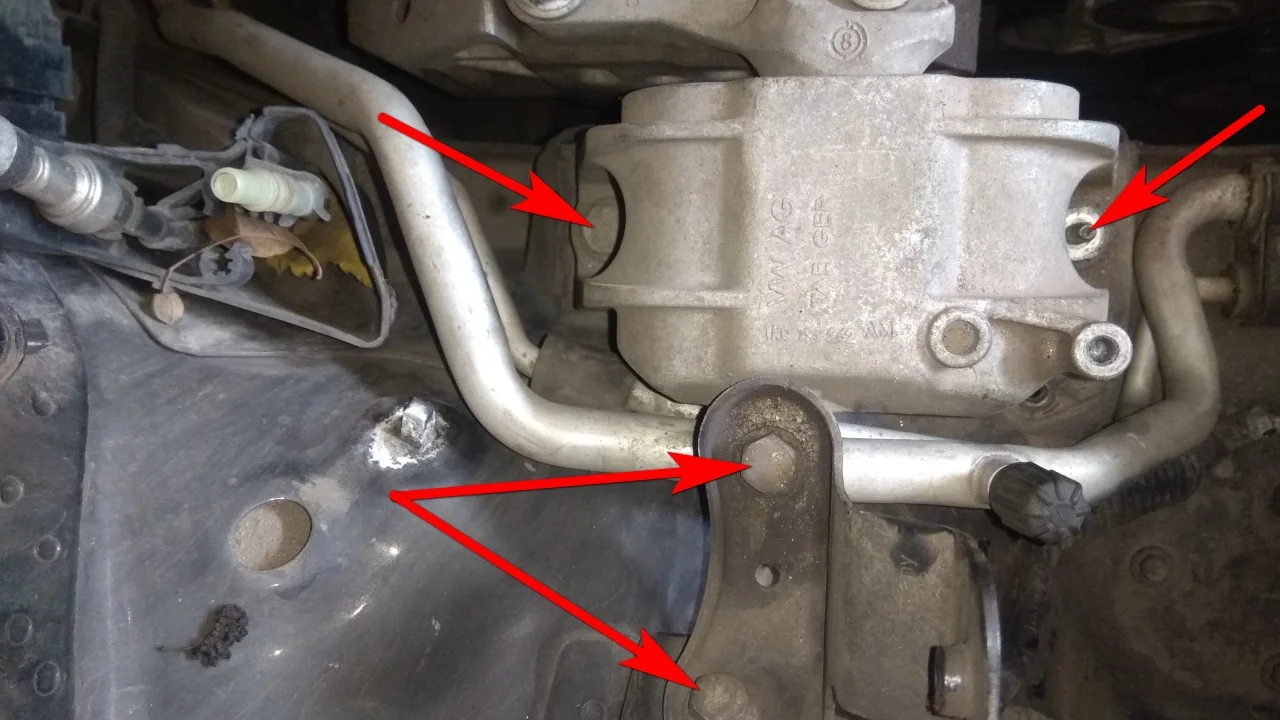

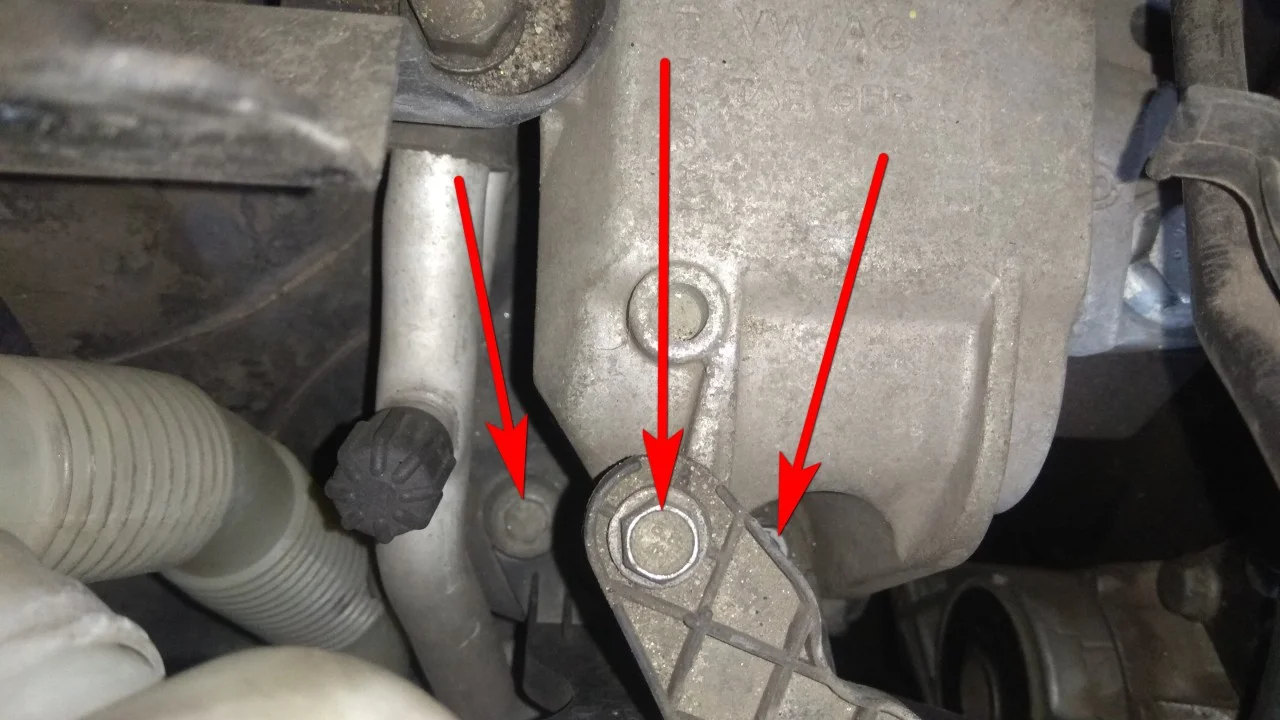

Теперь откручиваем подушку двигателя. Используем ключи на 13мм и 16мм.

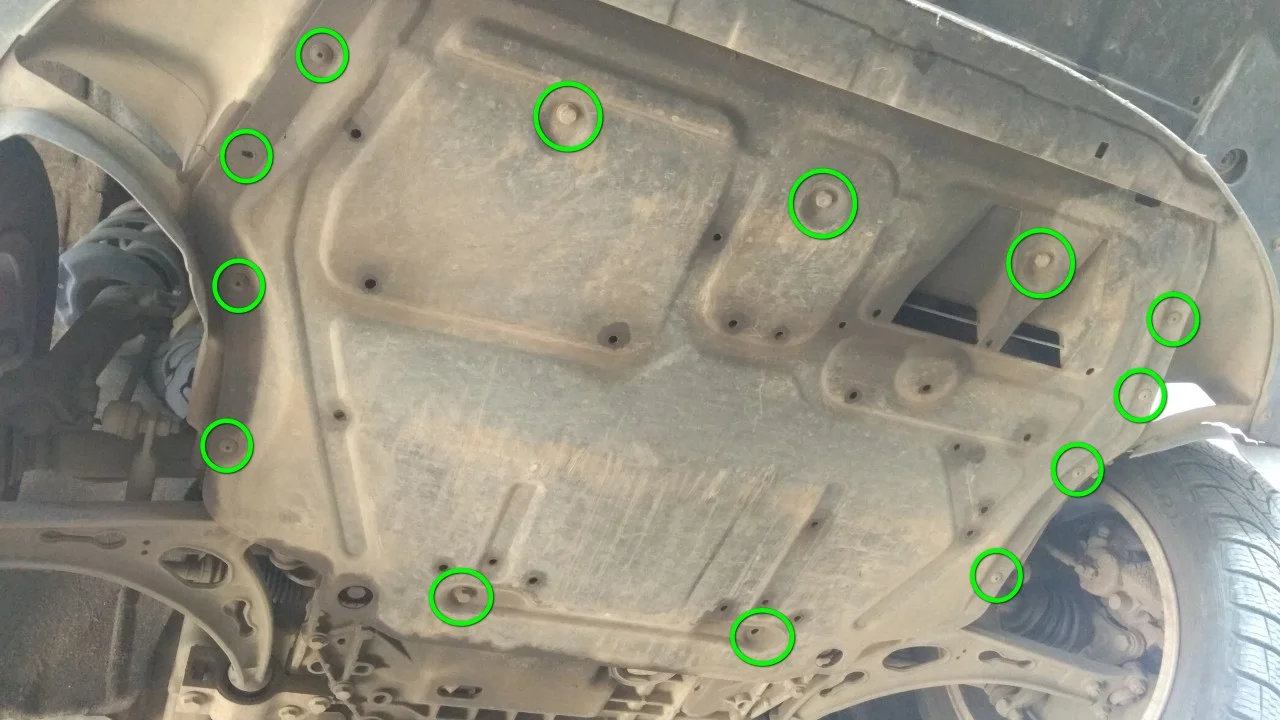

Откручиваем и снимаем защиту двигателя. По бокам защита прикручивается к подкрылкам шурупами по битку torx T20. А болты крепления самой защиты откручиваем ключом на 13мм.

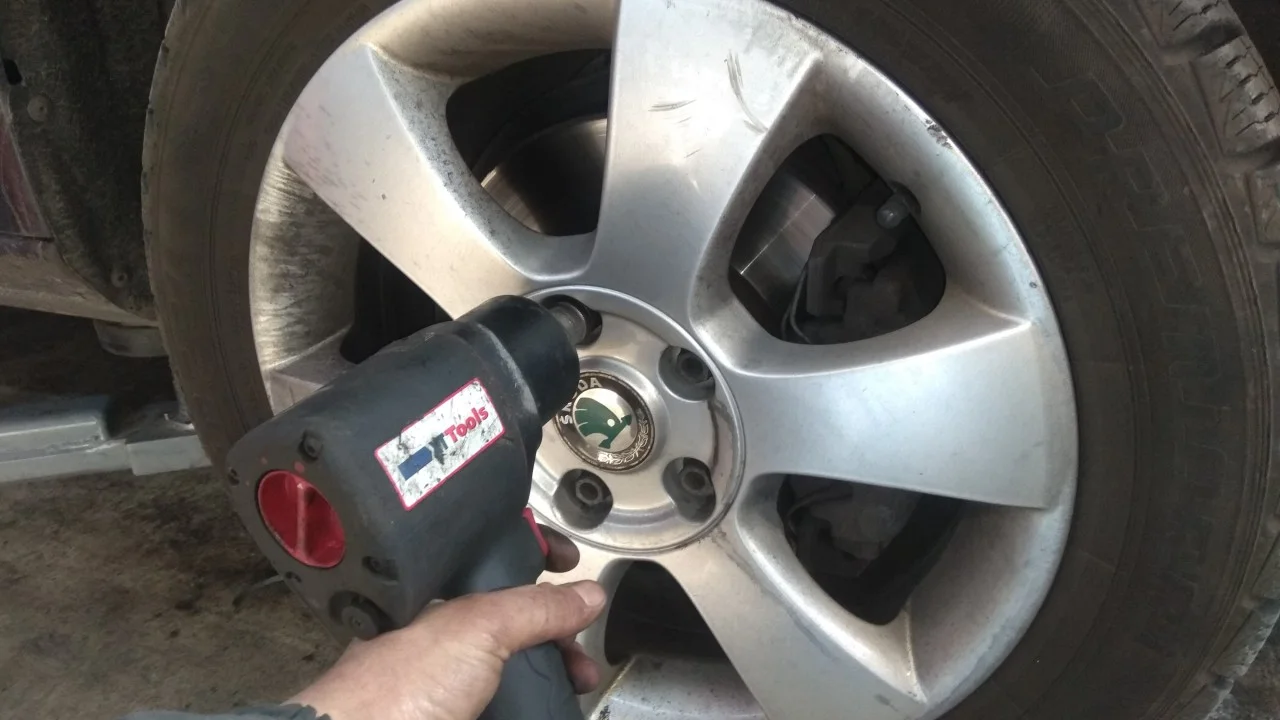

Снимаем переднее правое колесо.

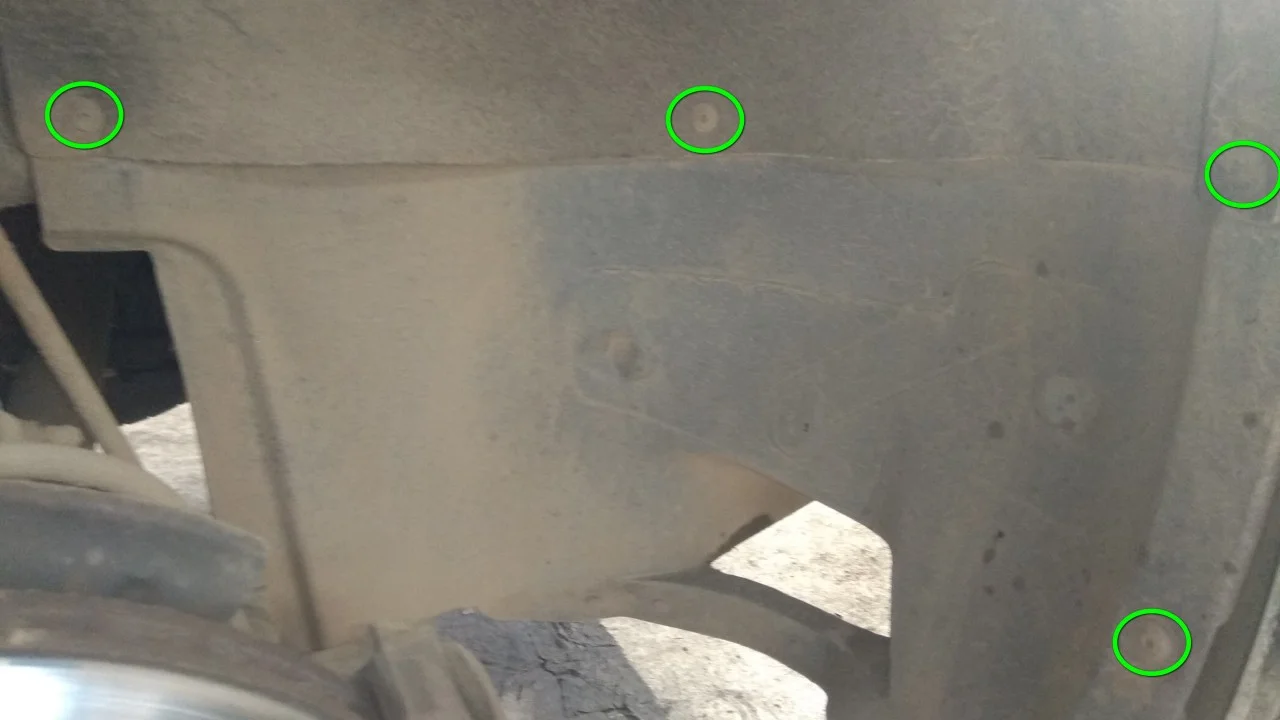

Снимаем переднюю нижнюю часть подкрылка открутив четыре шурупа биткой torx T20.

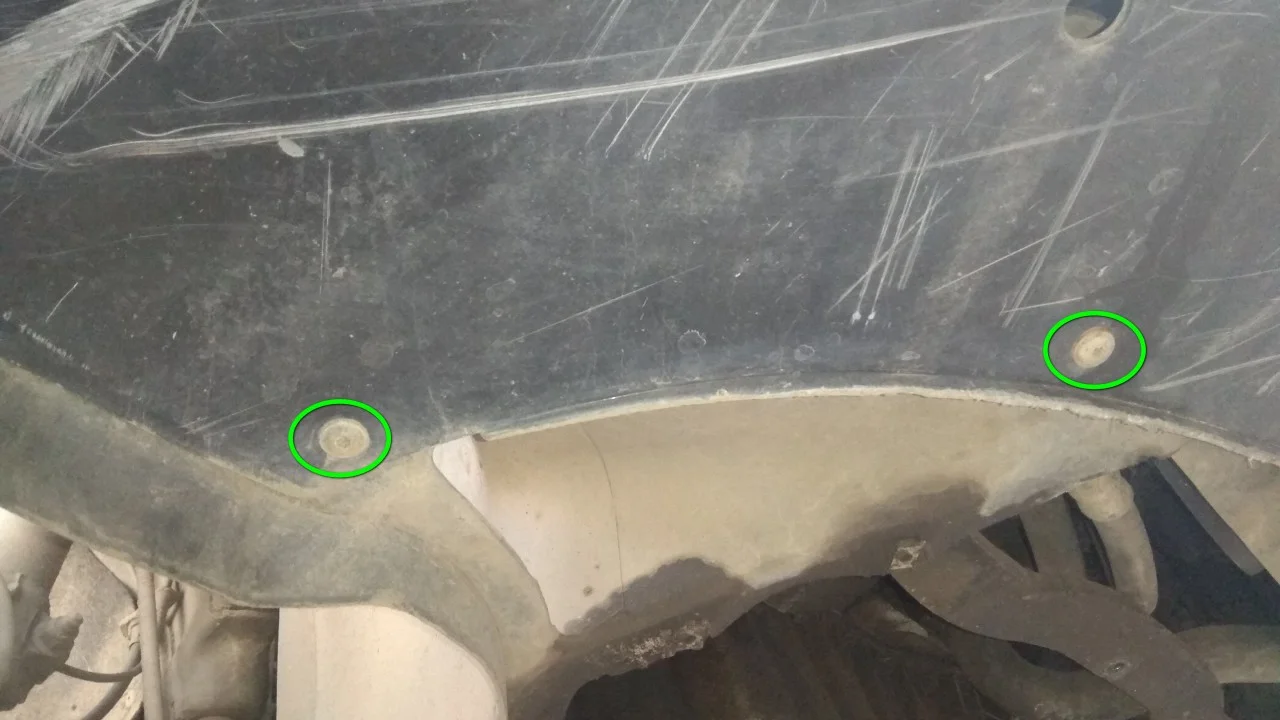

И еще два шурупа крепления подкрылка к бамперу, той же биткой.

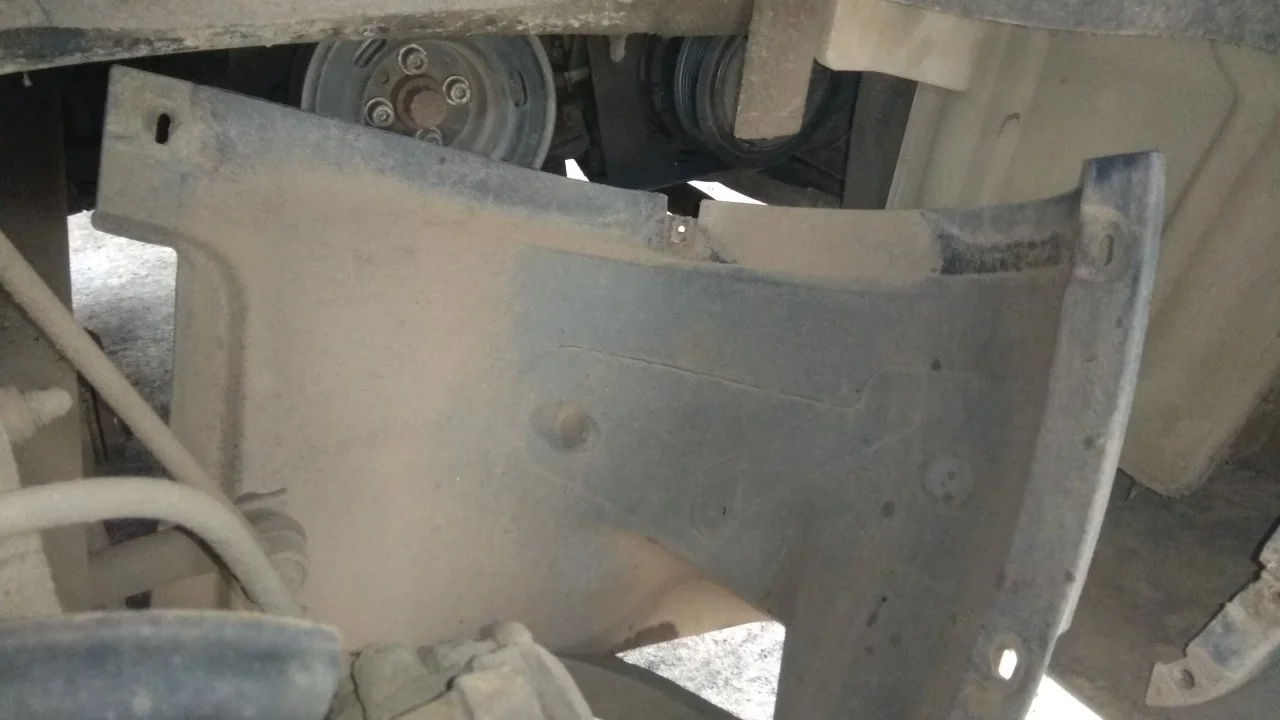

Снимаем подкрылок, освобождая доступ к ременному приводу.

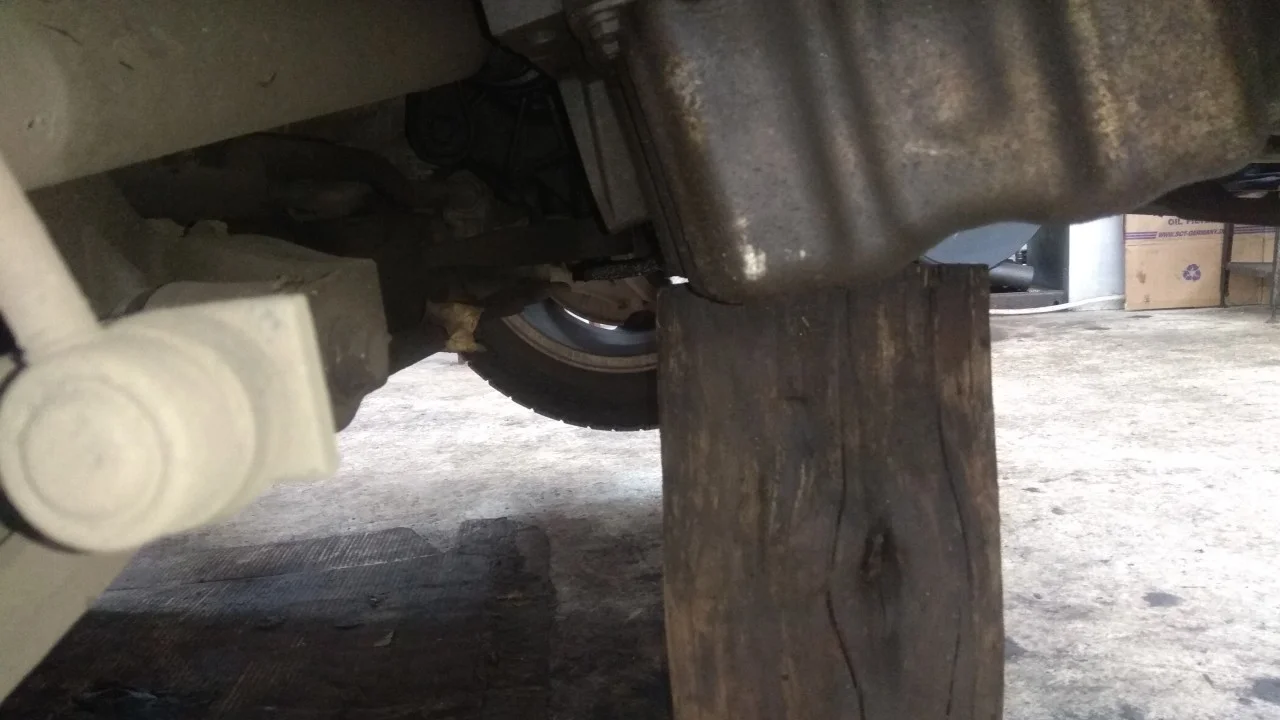

Выставляем двигатель на подпорку или домкрат.

Ключом на 18мм откручиваем два болта крепления подушки к кронштейну двигателя. Снимаем подушку.

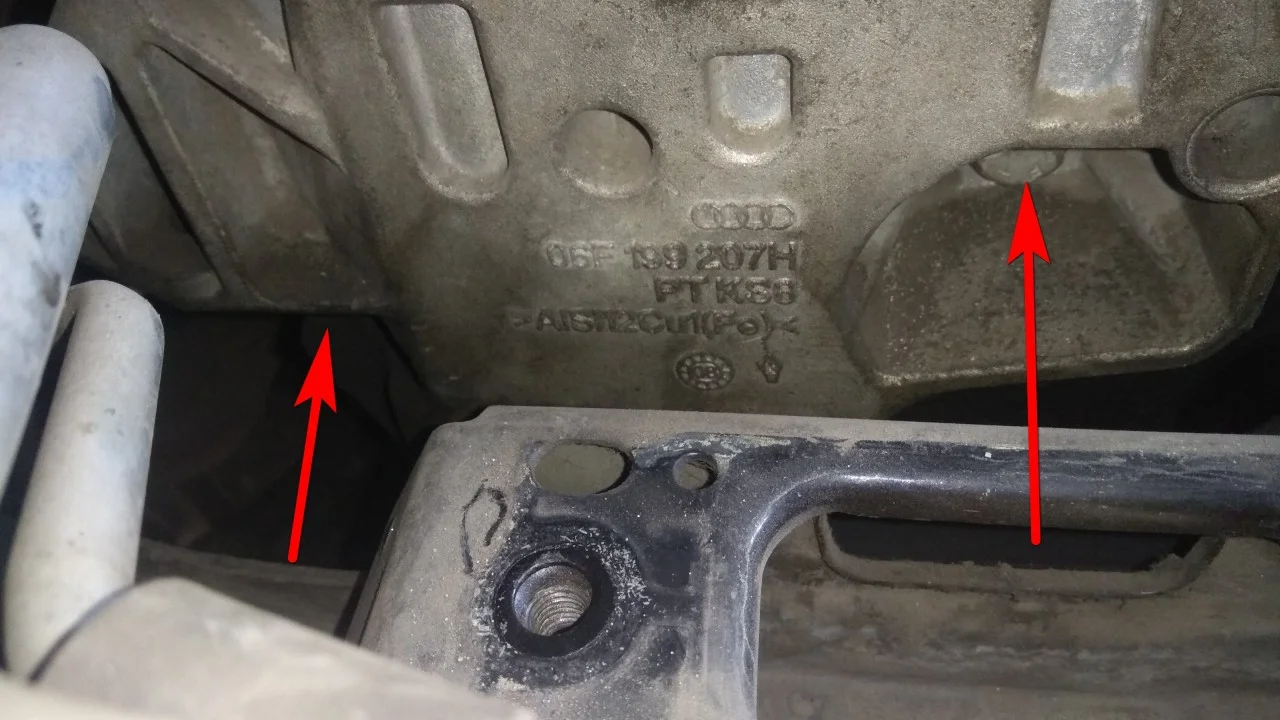

Ключом на 16мм откручиваем два верхних болта кронштейна двигателя.

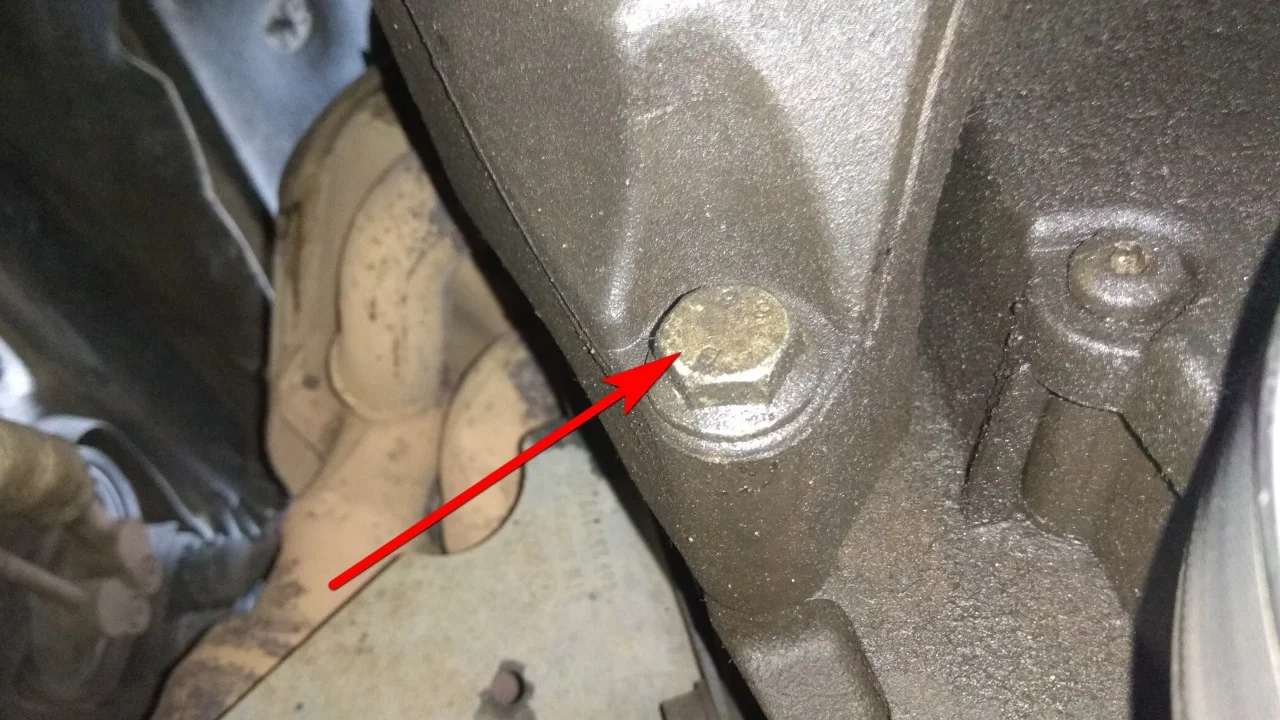

И один болт снизу.

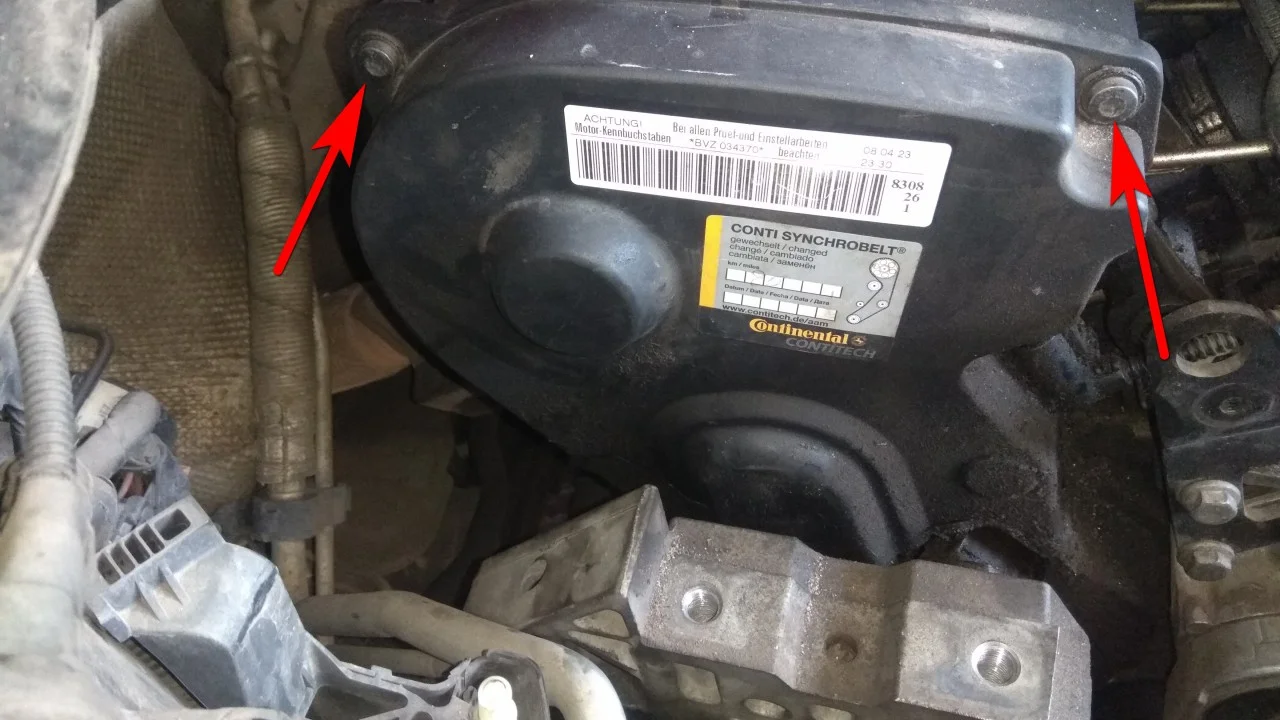

Для того чтобы вытащить кронштейн необходимо открутить верхний защитный кожух ремня ГРМ. Выкручиваем два болта, указаны стрелками, используя битку torx T30.

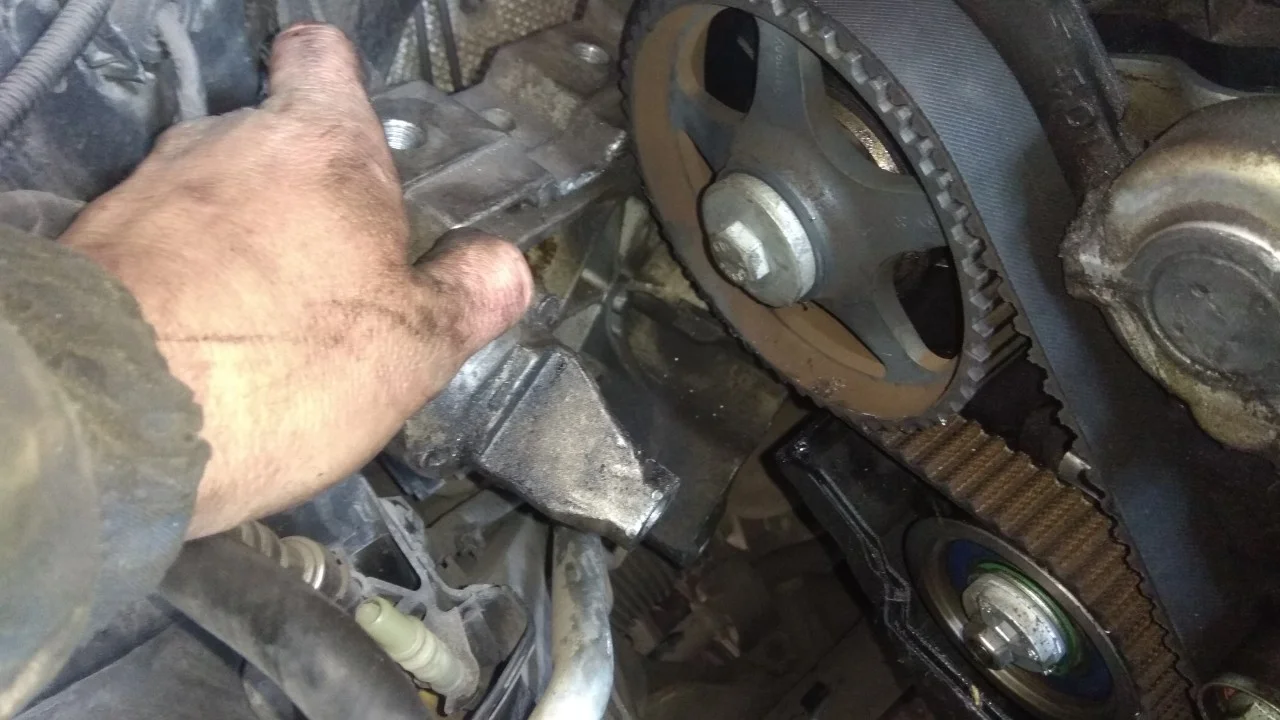

После нужно приподнять немного двигатель, на подпорке или домкрате, и вытащить на сторону кронштейн подушки двигателя.

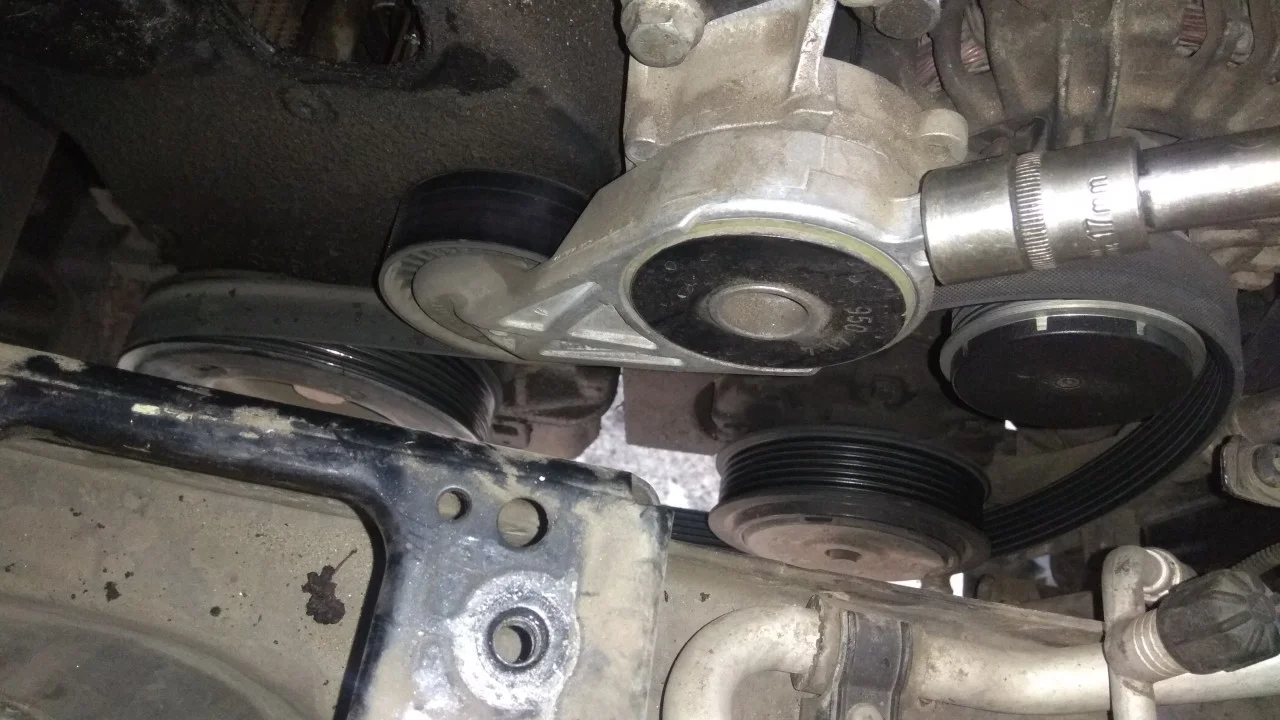

С помощью головки на 17мм и удлинителя ослабляем натяжку ролика приводного ремня и снимаем ремень.

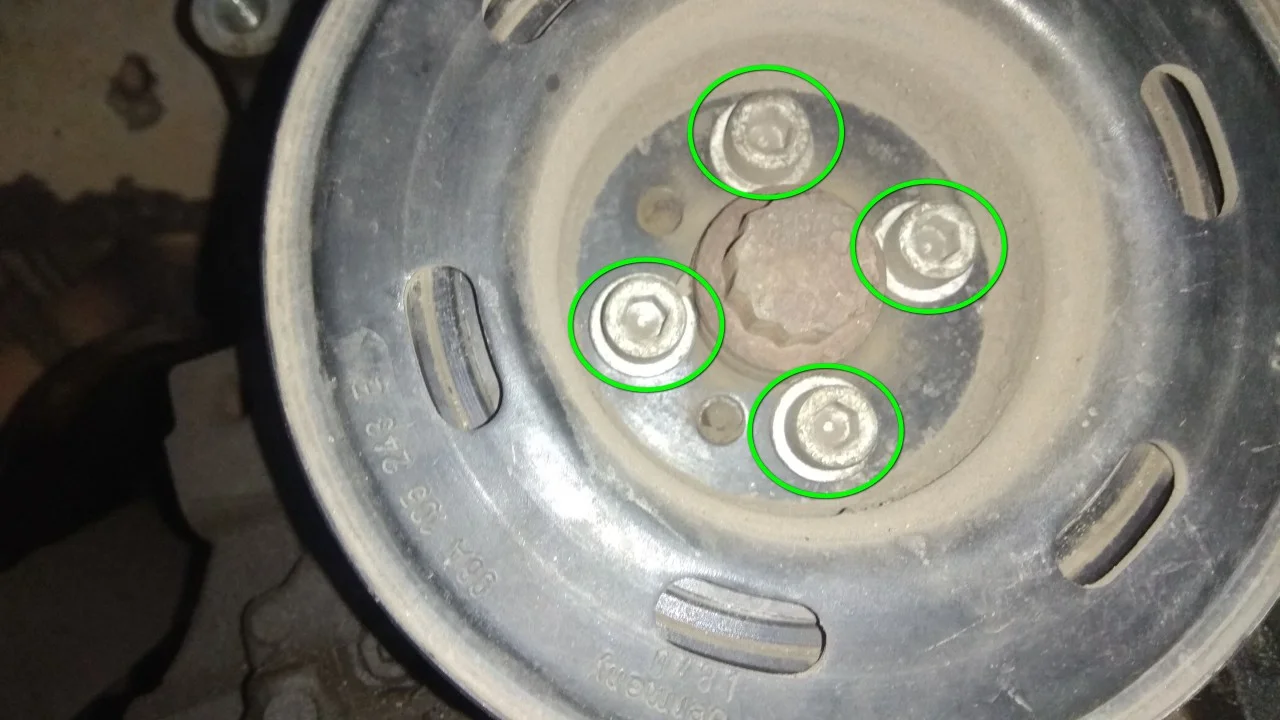

Далее будем добираться до ремня ГРМ. Шестигранником на 6мм отручиваем четыре болта крепления шкива коленвала и снимаем его.

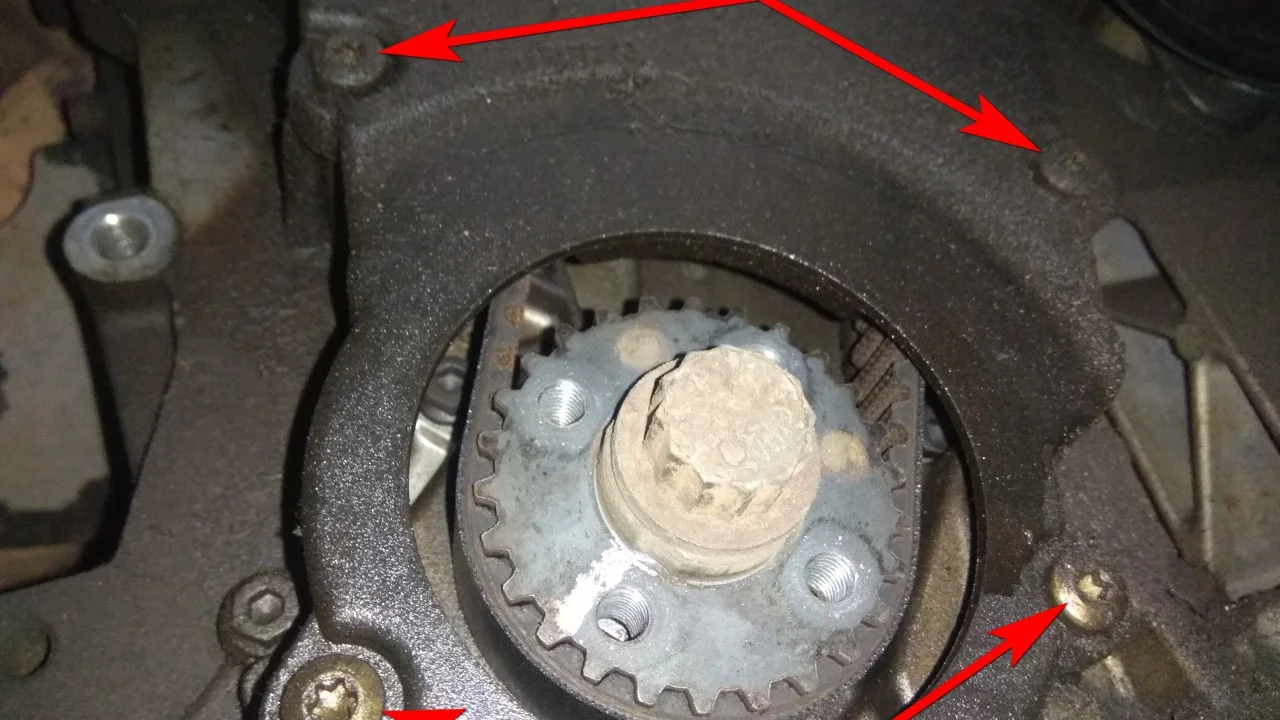

За шкивом сразу видим четыре болта крепления нижнего кожуха ремня ГРМ. Откручиваем их биткой torx T30.

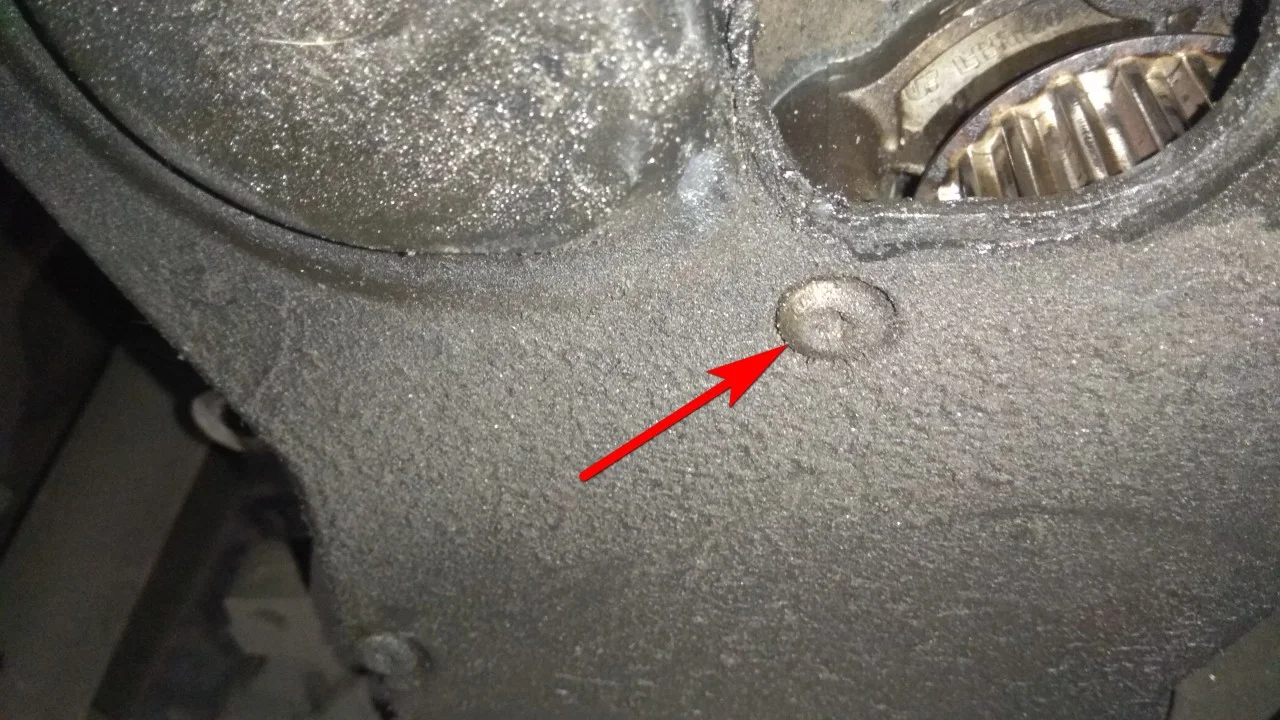

Сверху по центру защитного кожуха откручиваем еще один болт.

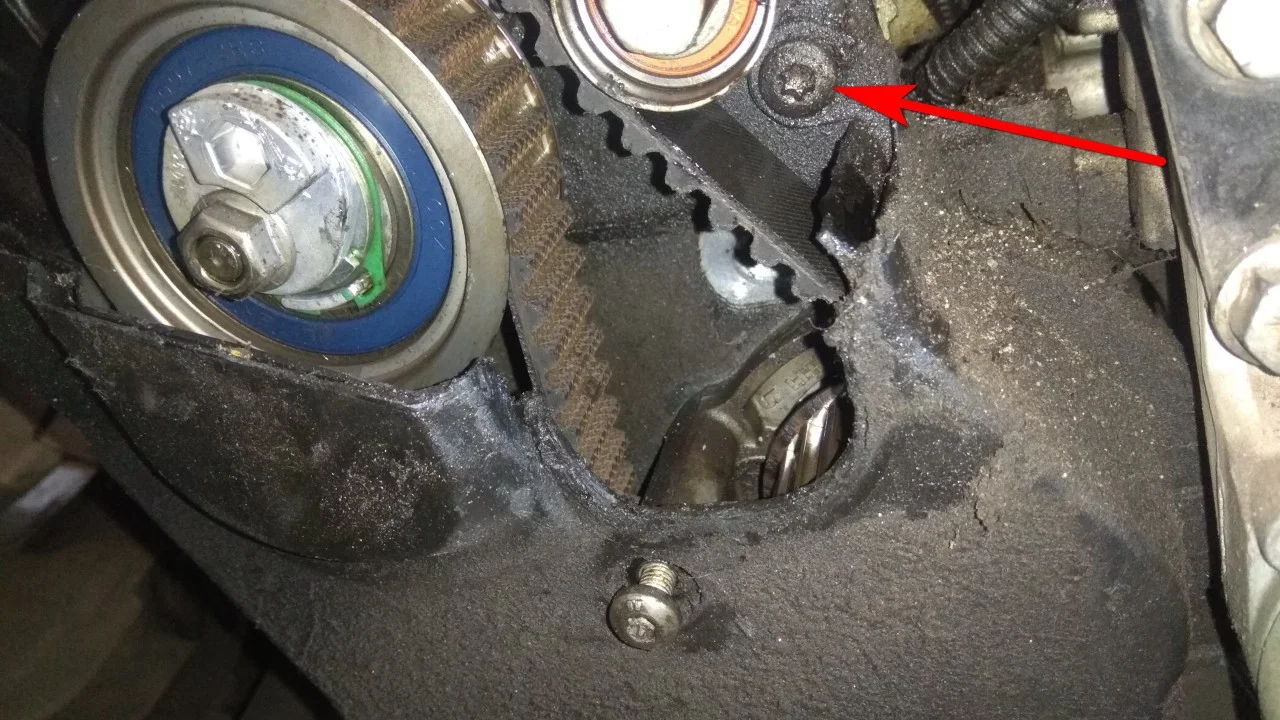

Еще один спрятался слева.

И последний болт находится справа, под обводным роликом ремня ГРМ. Откручиваем его и снимаем кожух ГРМ.

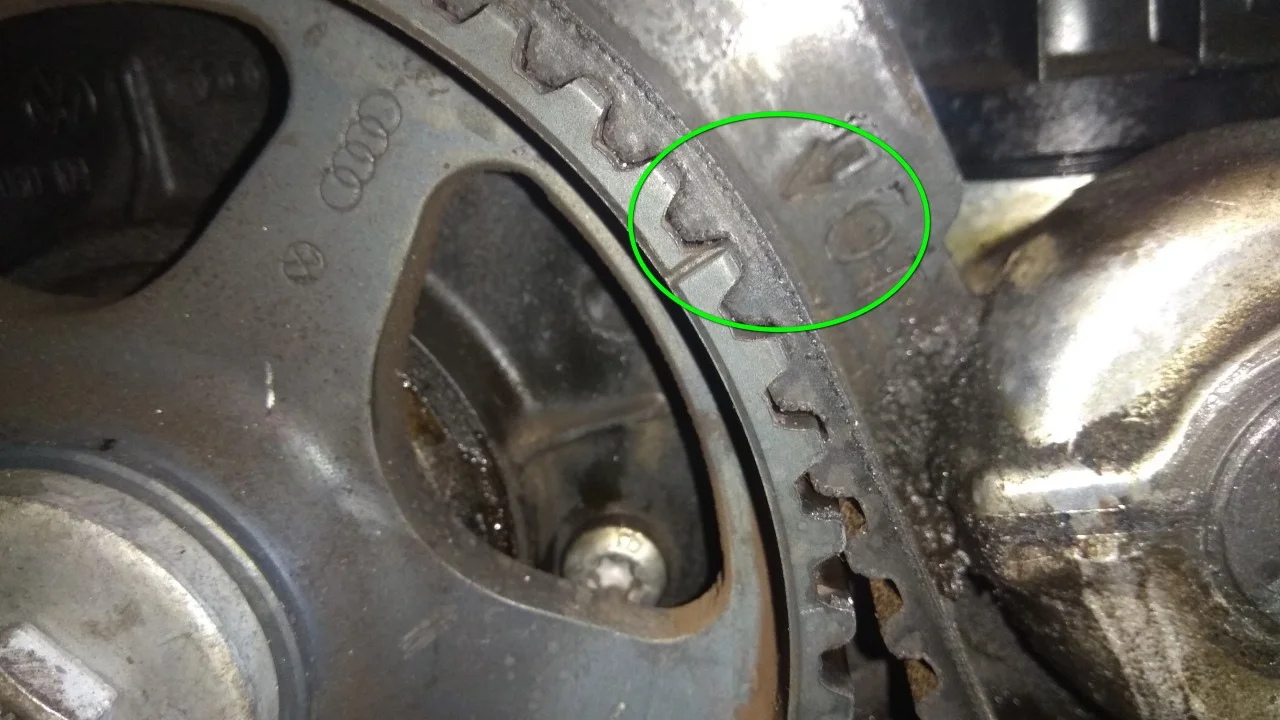

Прокручиваем двигатель за болт коленвала и выставляем метку на распредвале. Метка должна стать напротив стрелки с надписью «ОТ» на внутреннем защитном кожухе ремня ГРМ.

На коленвале метка находится на шкиве приводного ремня и защитном кожухе. Но так как мы шкив и кожух уже сняли, то будем делать свои метки.

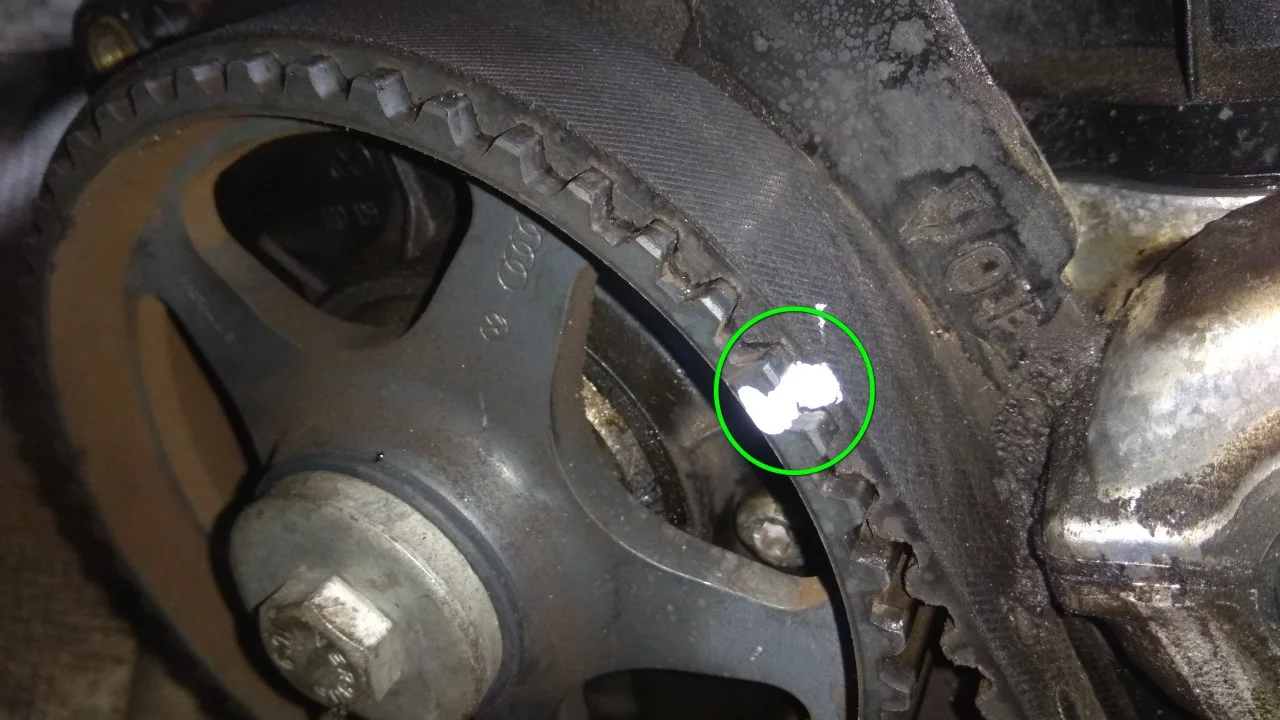

Канцелярским корректором рисуем метку на ремне и шкиве распредвала.

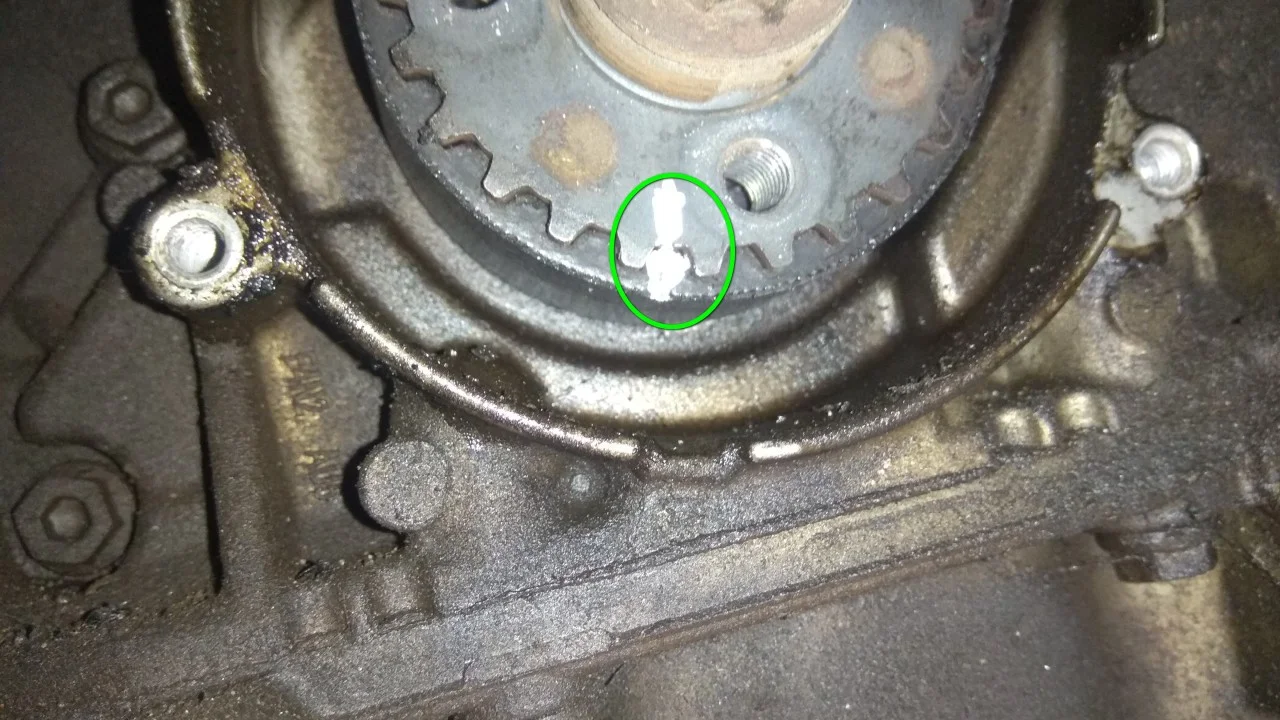

Также рисуем на шкиве коленвала и ремне.

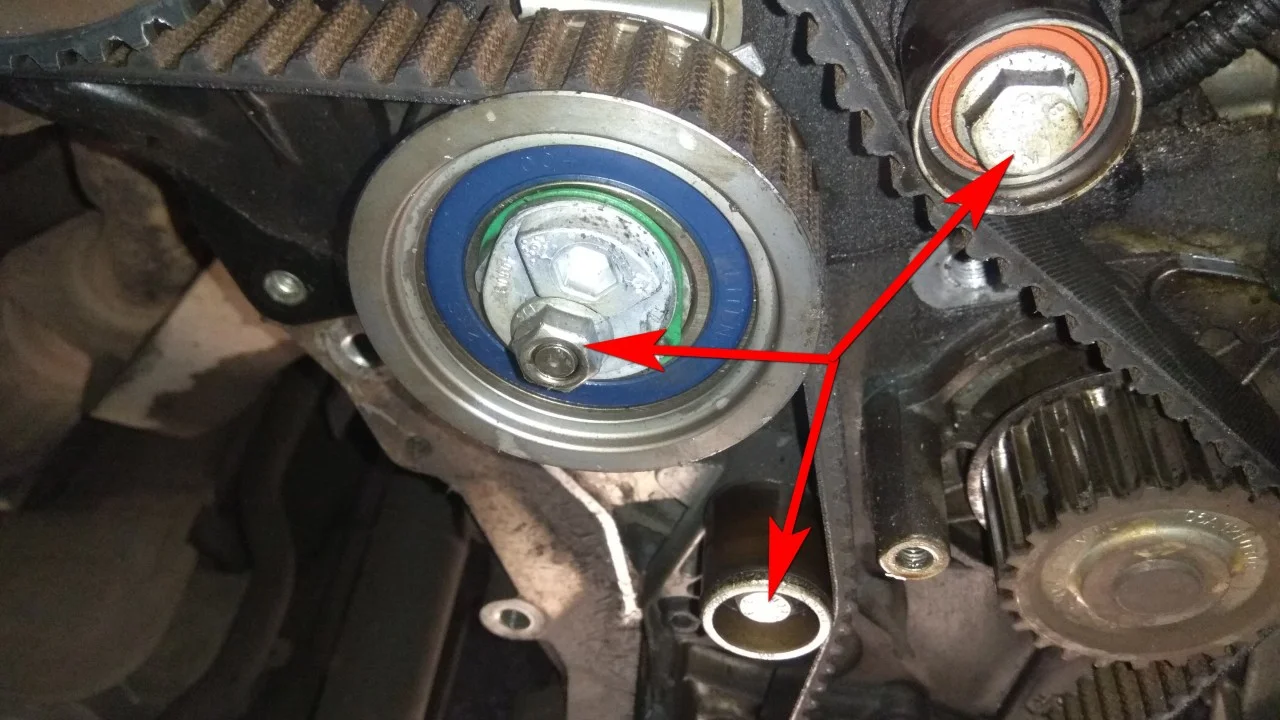

Ключами на 13мм, 15мм и 17мм откручиваем натяжной и обводные ролики ремня ГРМ. Снимаем ролики и ремень.

Осматриваем помпу на течи и осевой люфт. В нашем случае помпа требовала замены.

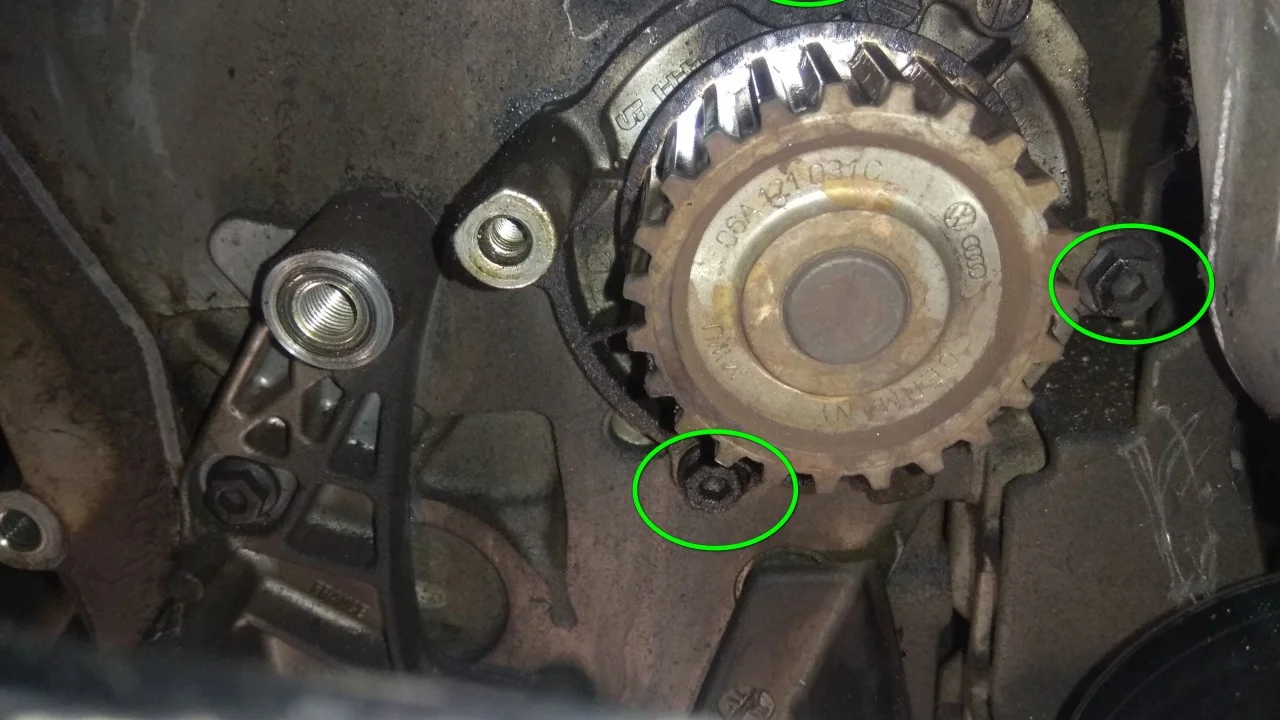

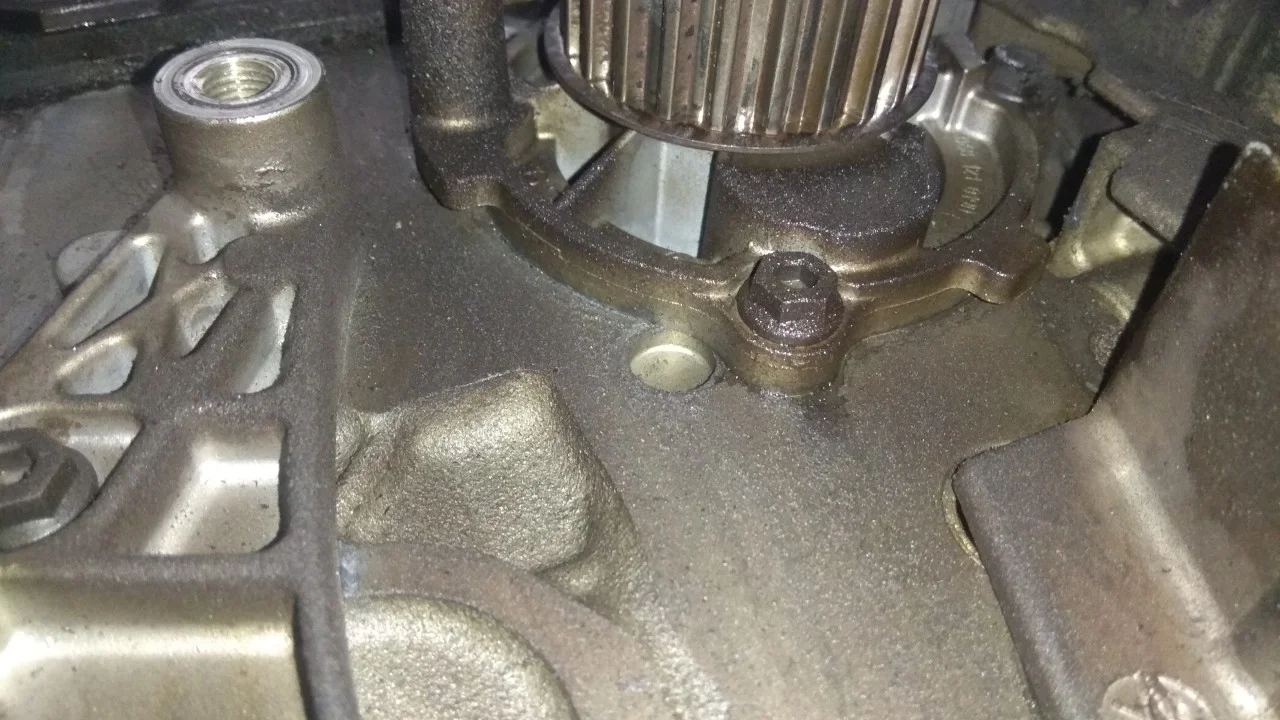

Для снятия водяного насоса необходимо открутить три болта ключом на 10мм.

До одного болта нет возможности подлезть пока не снимется натяжной ролик ремня генератора. Поэтому ключом на 13мм откручиваем три болта крепления ролика и снимаем его.

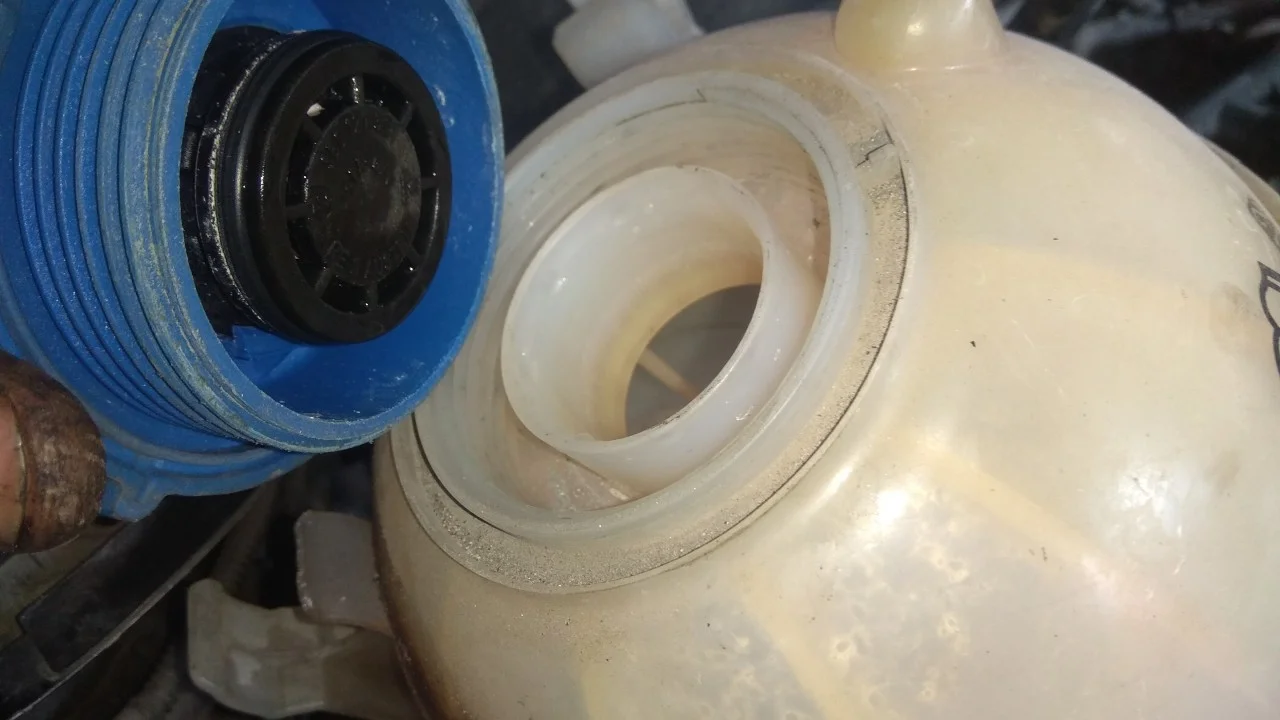

Откручиваем крышку расширительного бачка системы охлаждения. Это необходимо для того, чтобы не образовался вакуум при сливании антифриза и убрать давление с системы охлаждения.

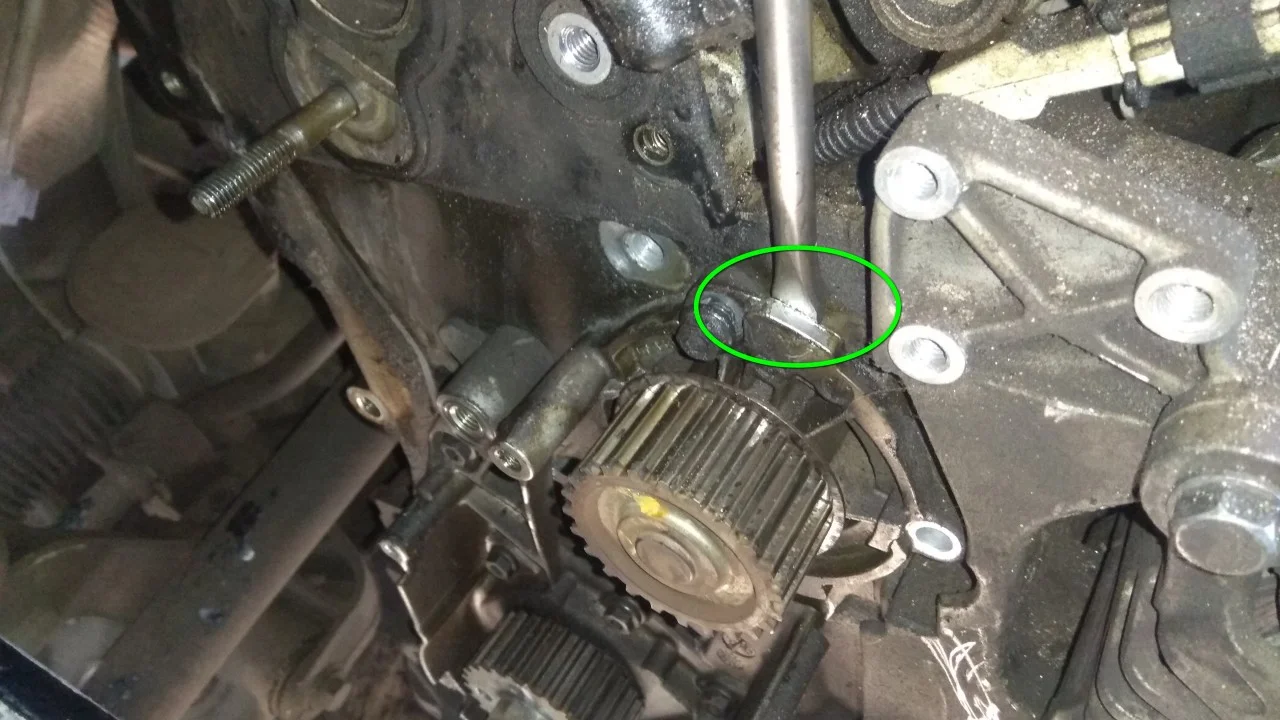

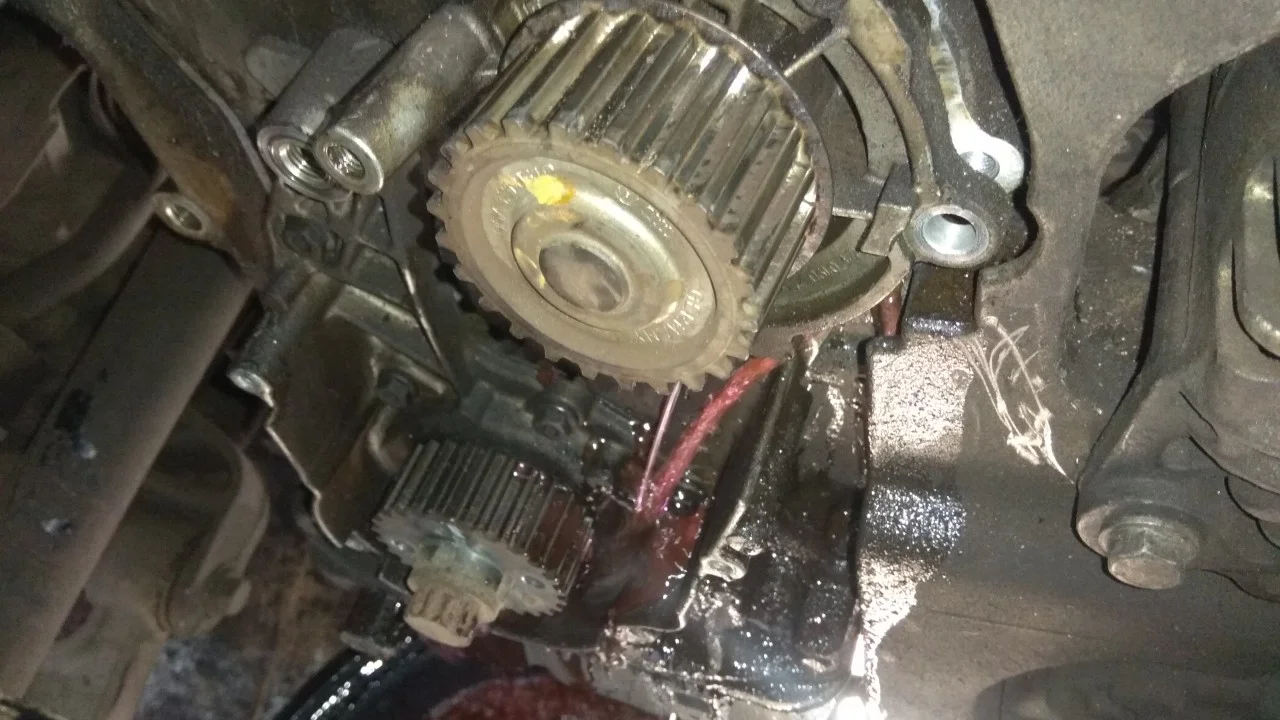

Отверткой поддеваем помпу за специальный выступ на ней, подставив снизу емкость для антифриза.

Снимаем помпу стараясь словить охлаждающую жидкость в емкость.

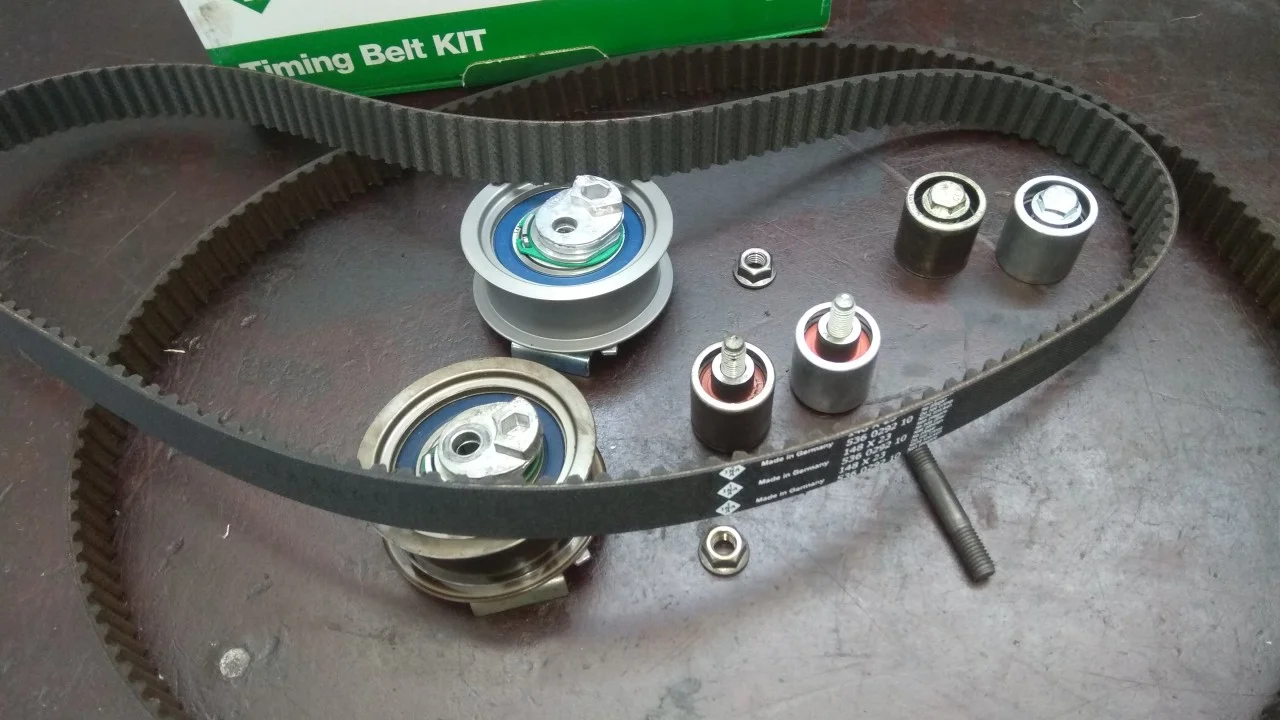

Сравниваем старые ремень и ролики с новыми.

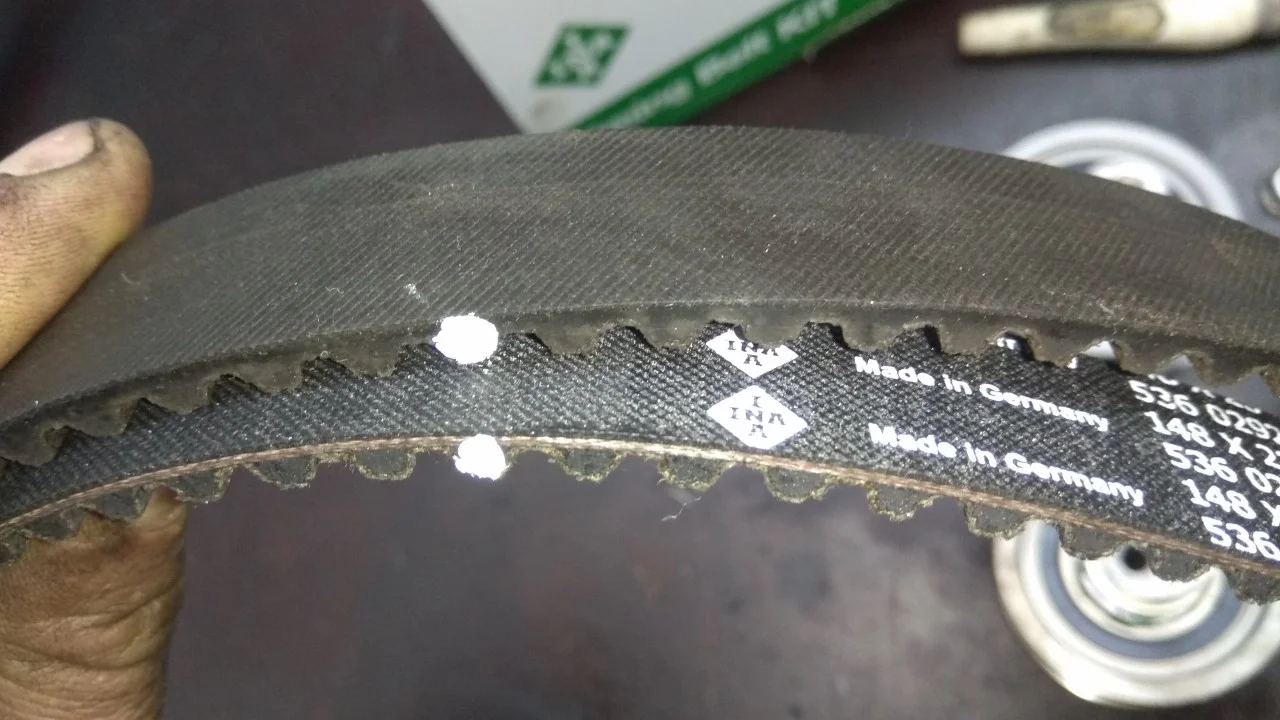

Переносим свои метки на новый ремень. Новый ремень необходимо будет устанавливать так, чтобы была возможность читать текст на ремне, чтобы он не был перевернут. Исходя из этого необходимо правильно расположить ремень при переносе меток.

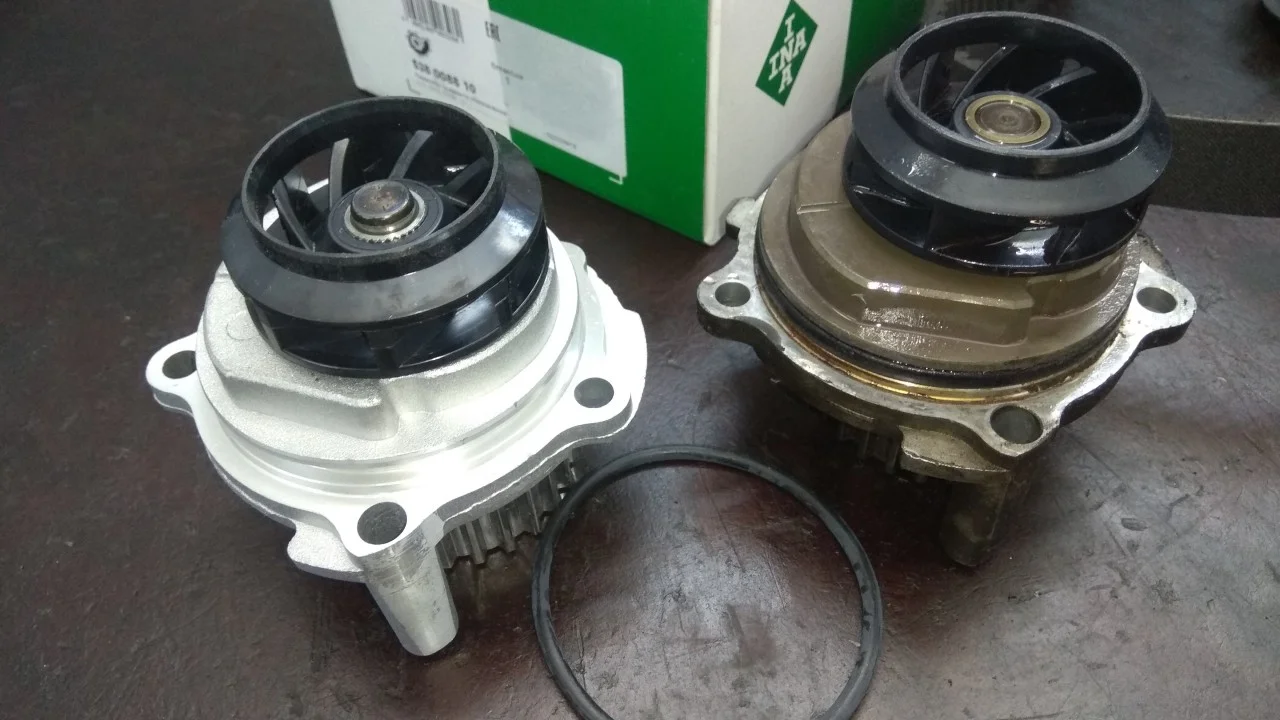

Сравниваем старую и новую помпы.

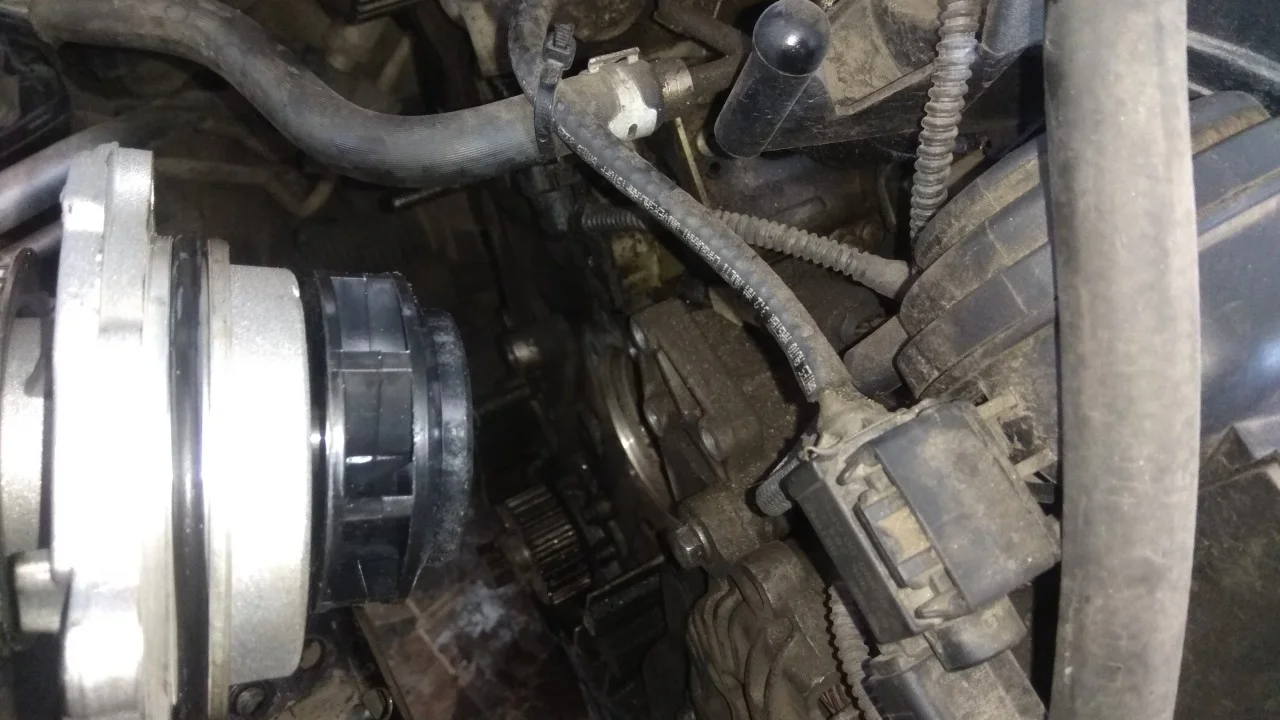

Устанавливаем на помпу новое уплотнительное кольцо и ставим ее на место.

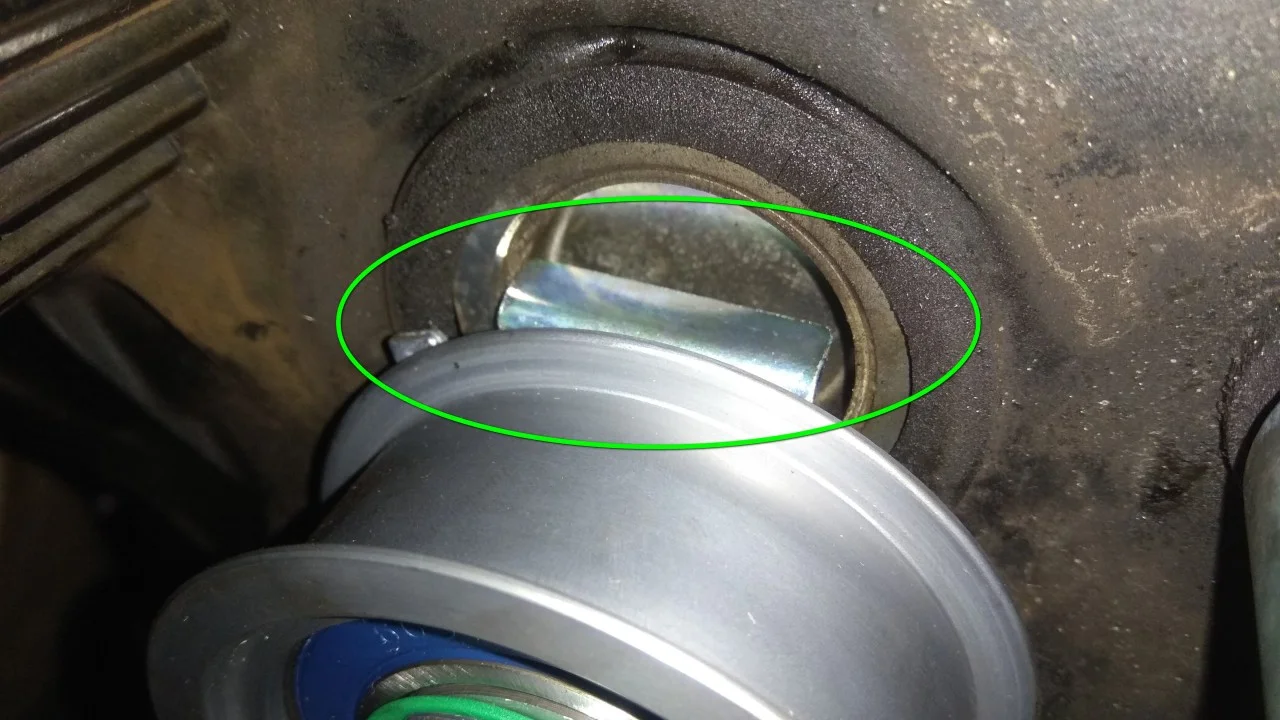

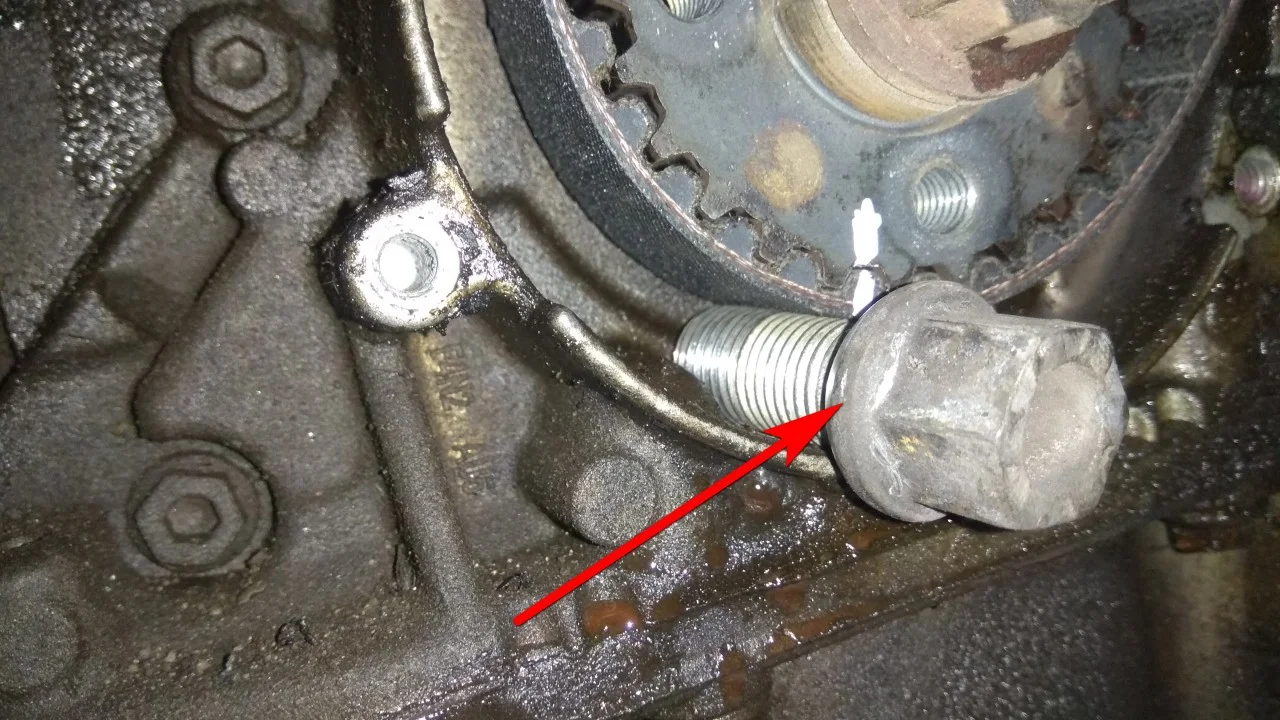

Натяжной ролик должен установиться фиксирующей пластиной в заглушку двигателя.

При одевании ремня на валы удобно будет одеть ремень на шкив коленвала и подпереть его колесным болтом, чтобы он не соскакивал с метки. А потом уже одевать ремень на ролики, помпу и распредвал.

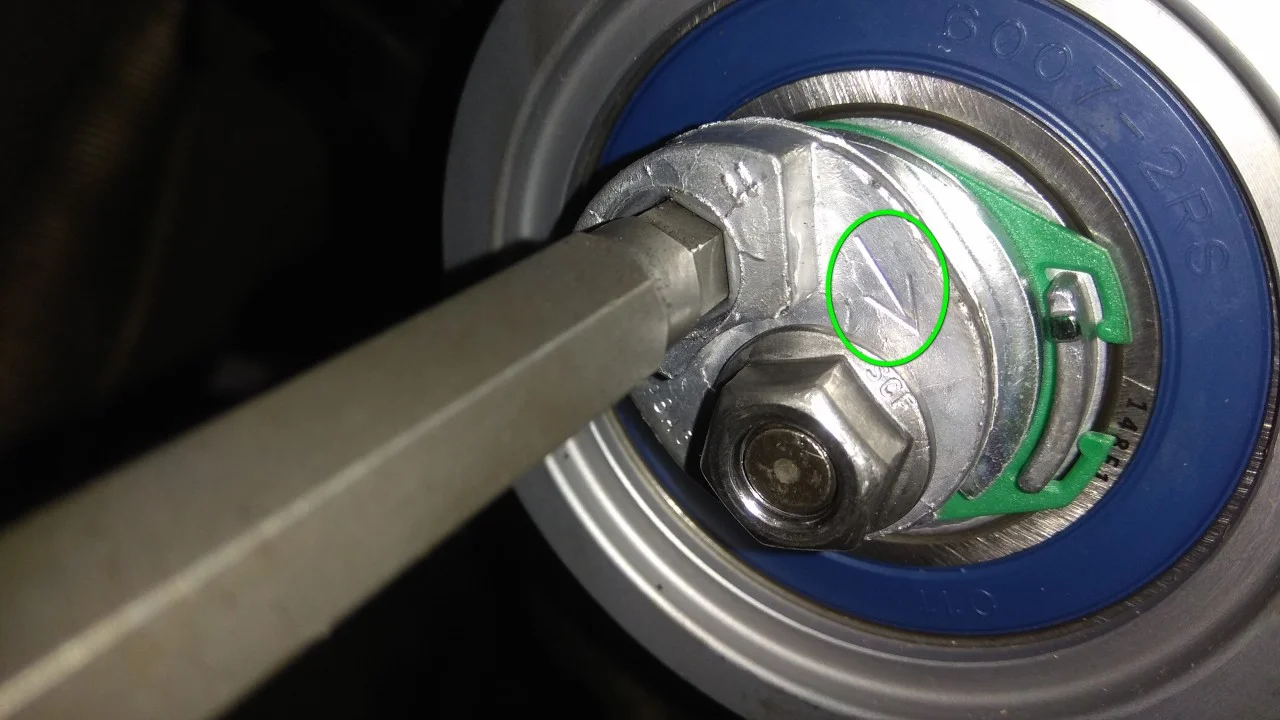

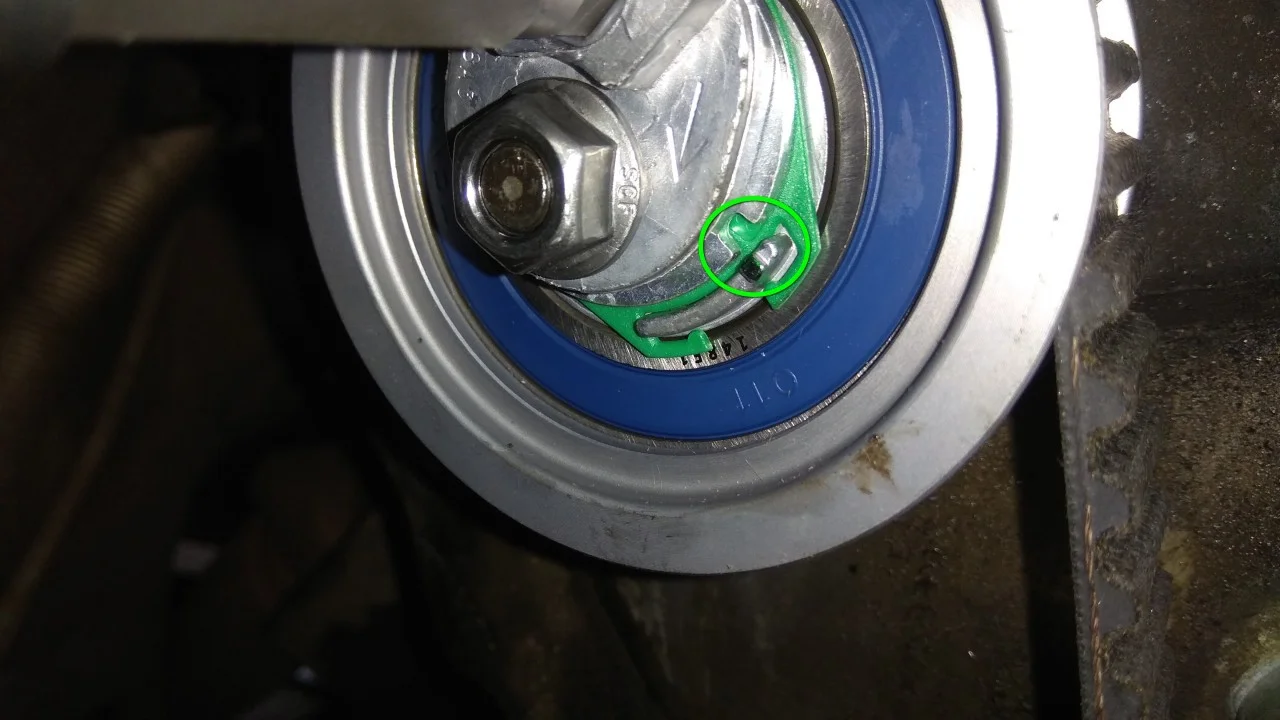

Натягивать ремень необходимо, прокручивая ролик шестигранником на 8мм по направлению указанной стрелки на ролике.

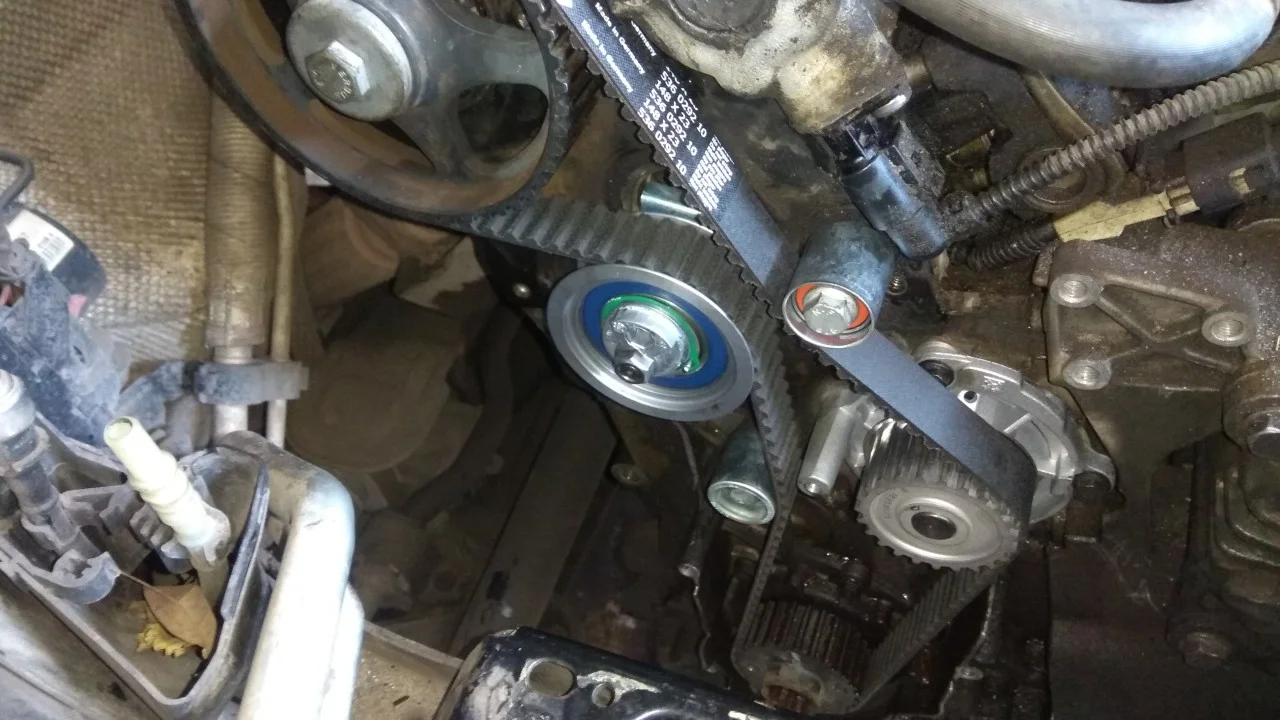

До момента, пока не совпадут метки указанные на фото.

После установки механизма ГРМ прокручиваем двигатель, делая два полных оборота коленвалом, и снова проверяем метки и натяжку ремня.

Собираем все назад в обратной последовательности от разбора.

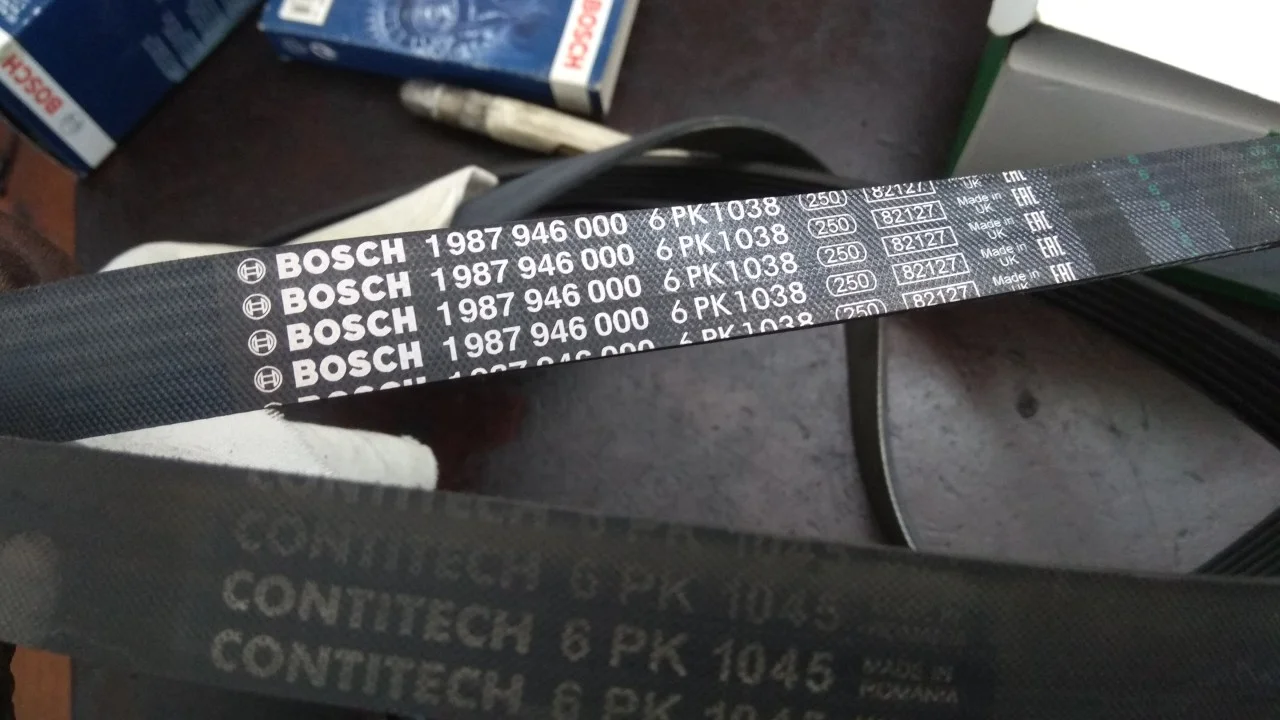

Ремень генератора был установлен длиной 6РК1045, а при подборе нового ремня указало, что должен стоять ремень длиной 6РК1038. И тот и тот ремни свободно устанавливаются и нормально натягиваются.

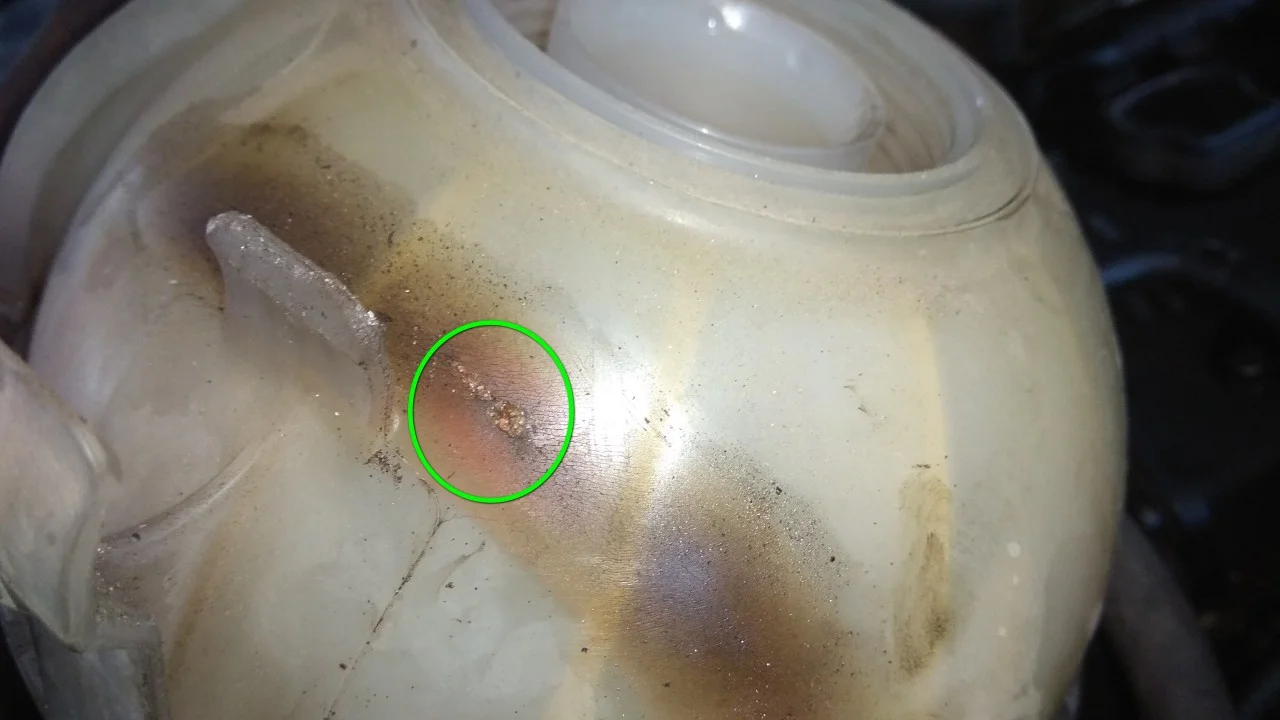

Также во время работы была обнаружена дыра в расширительном бачке системы охлаждения.

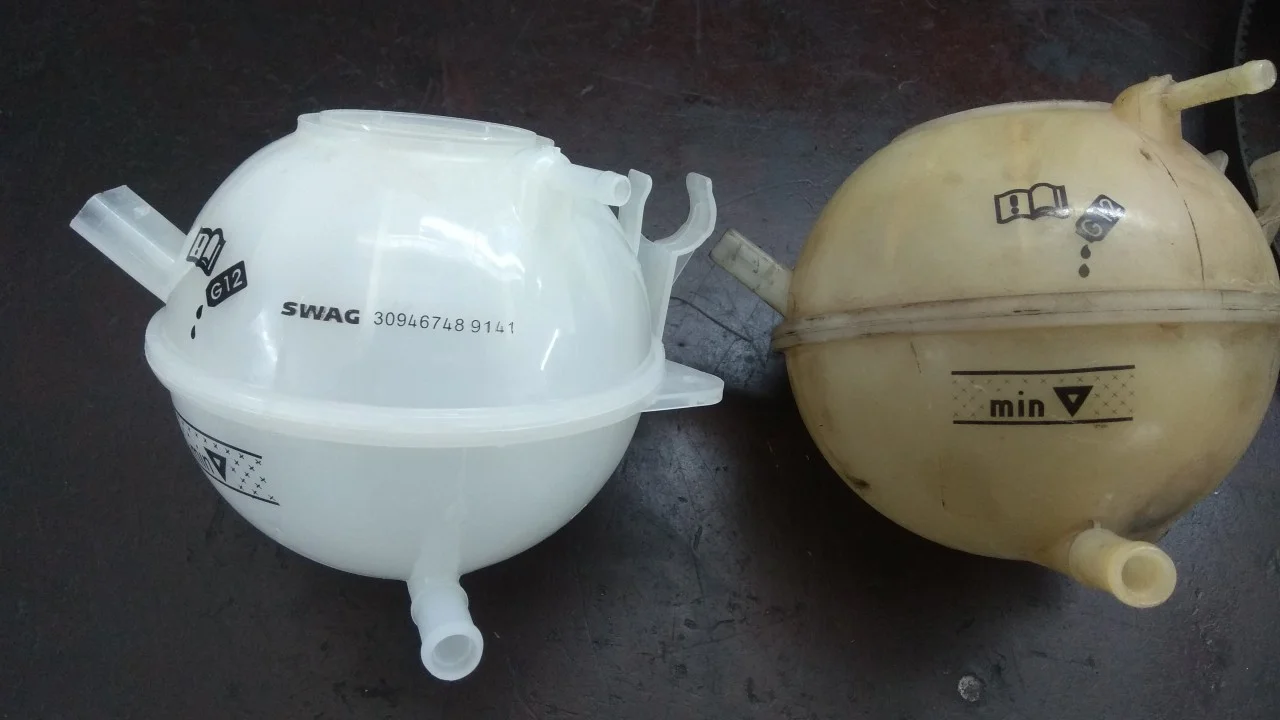

Приобрели и установили новый бачок. На новом бачке отчетливо видно артикул и фирма производителя.

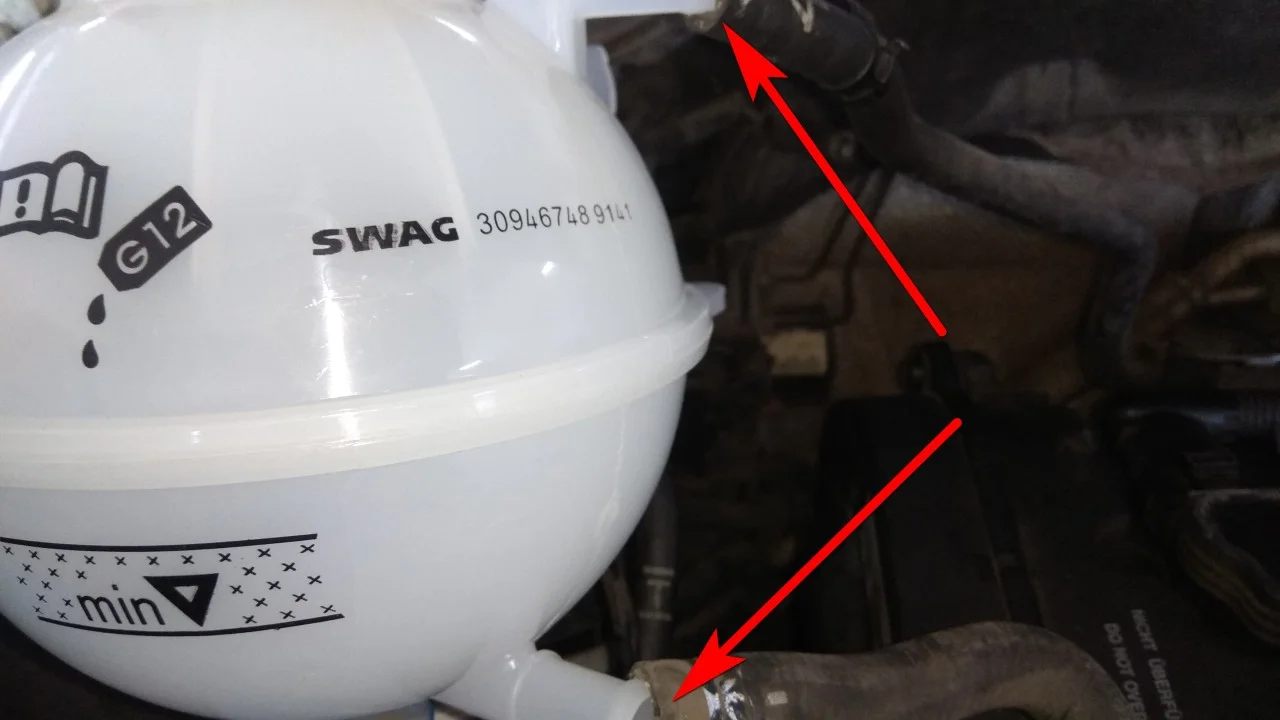

Для замены бачка необходимо отсоединить всего две шланги, подачи и обратки охлаждающей жидкости.

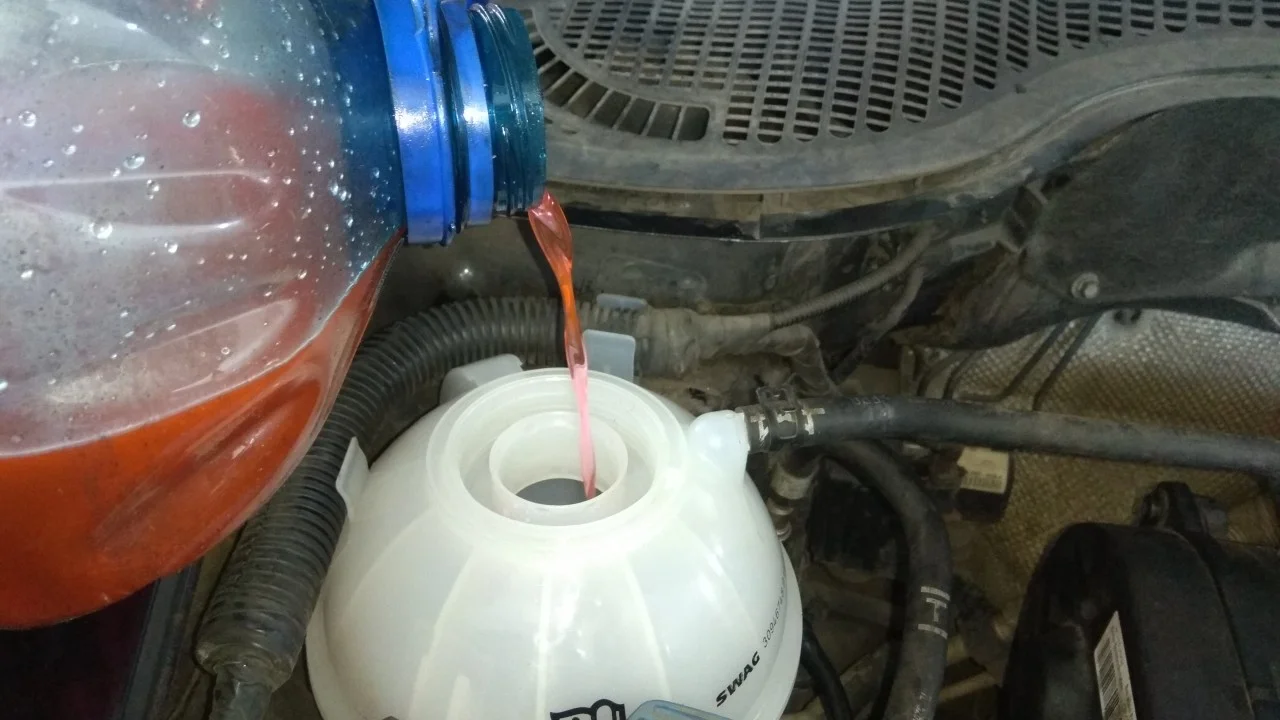

После окончательной сборки заливаем антифриз, прогреваем двигатель, проверяем уровень в расширительном бачке.
