Замена помпы Ауди А4 Б5

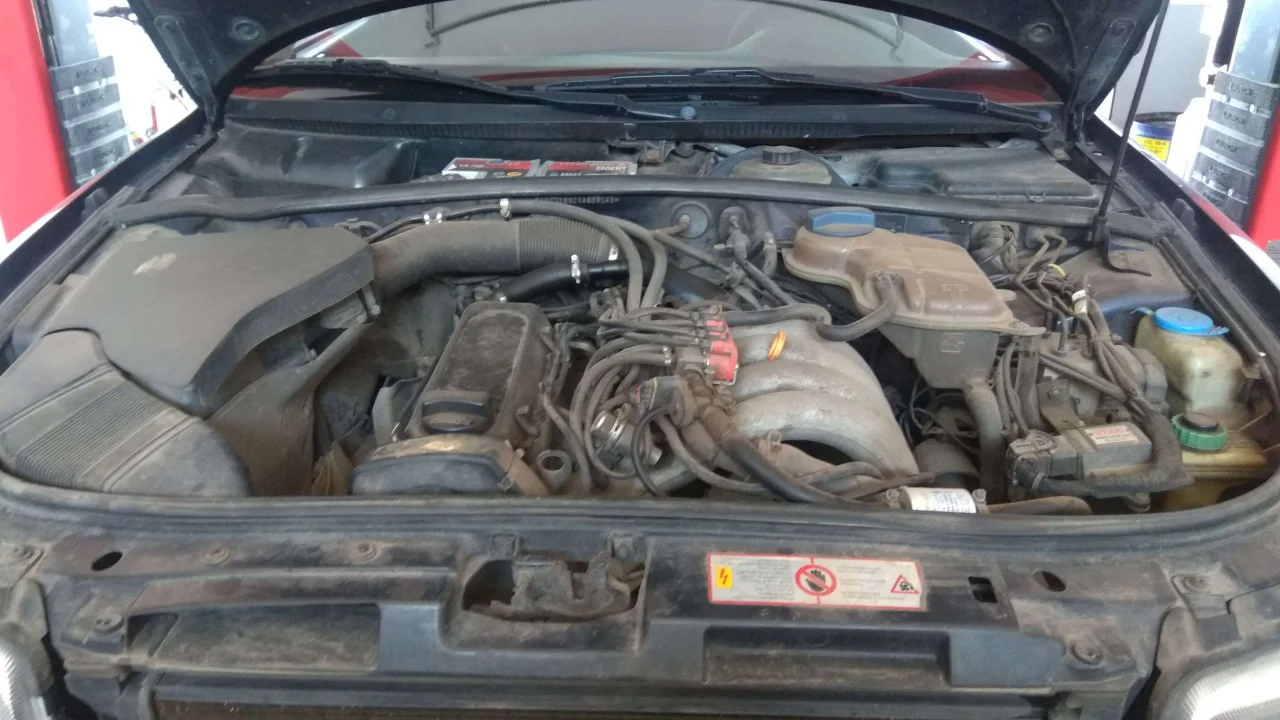

Приступаем к работе по замене помпы на Audi A4 1.6. Для снятия помпы нам необходимо будет снять бампер, радиатор и разобрать механизм ГРМ.

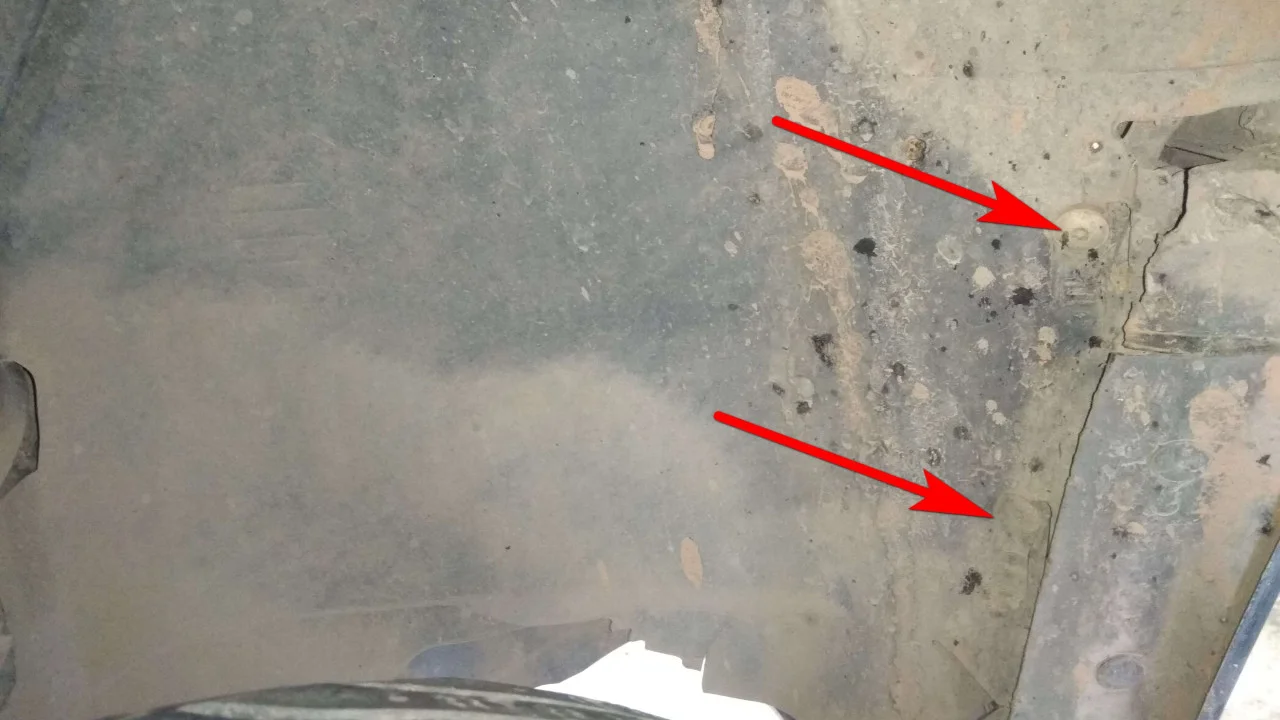

Начинаем со снятия бампера. Ключом torx T25 откручиваем шурупы крепления подкрылка к бамперу.

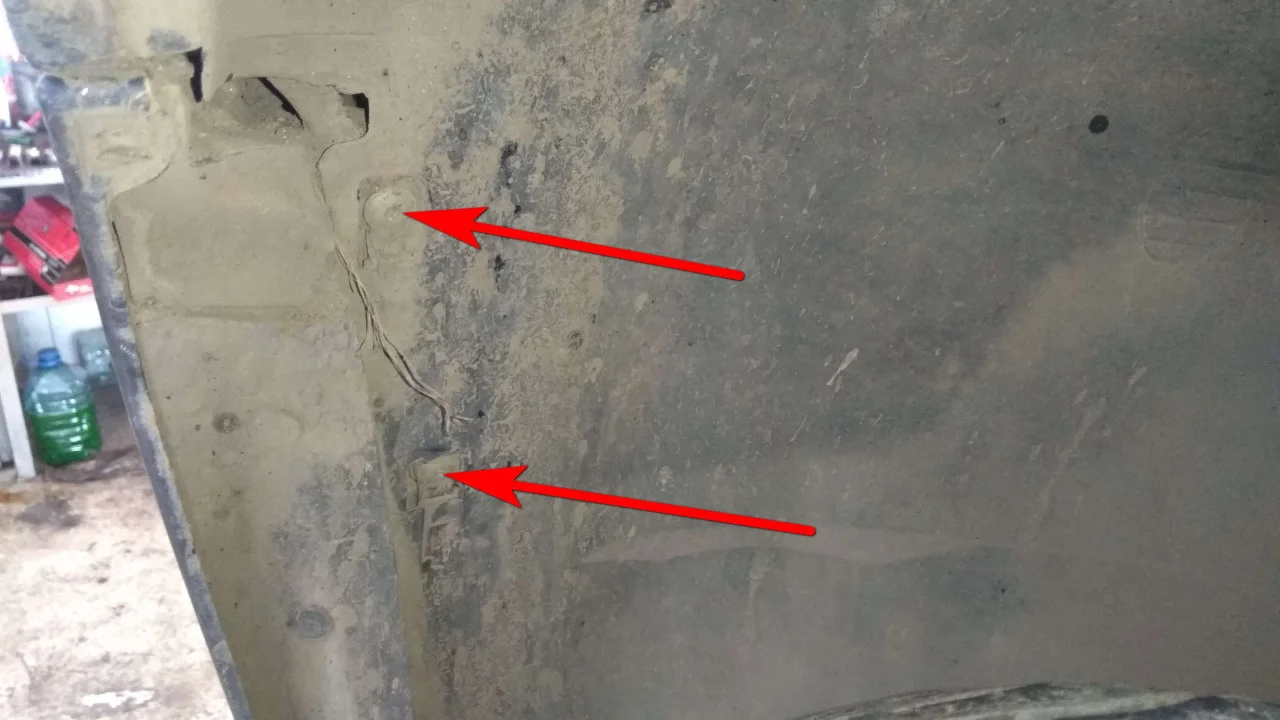

И с другой стороны от колеса откручиваем ещё два шурупа тем же ключом.

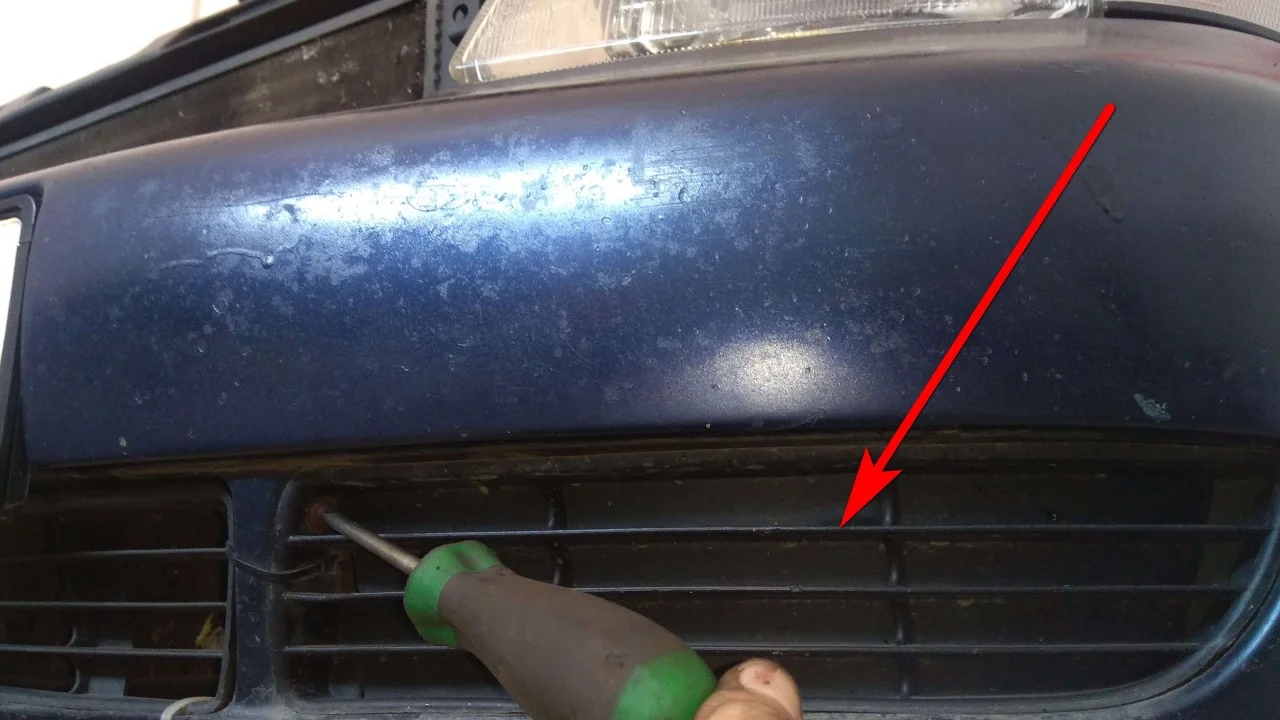

Теперь нам необходимо снять заглушки бампера с двух сторон. Они должны держаться на защелках, но в нашем случае защелки сломаны и они держаться на саморезах.

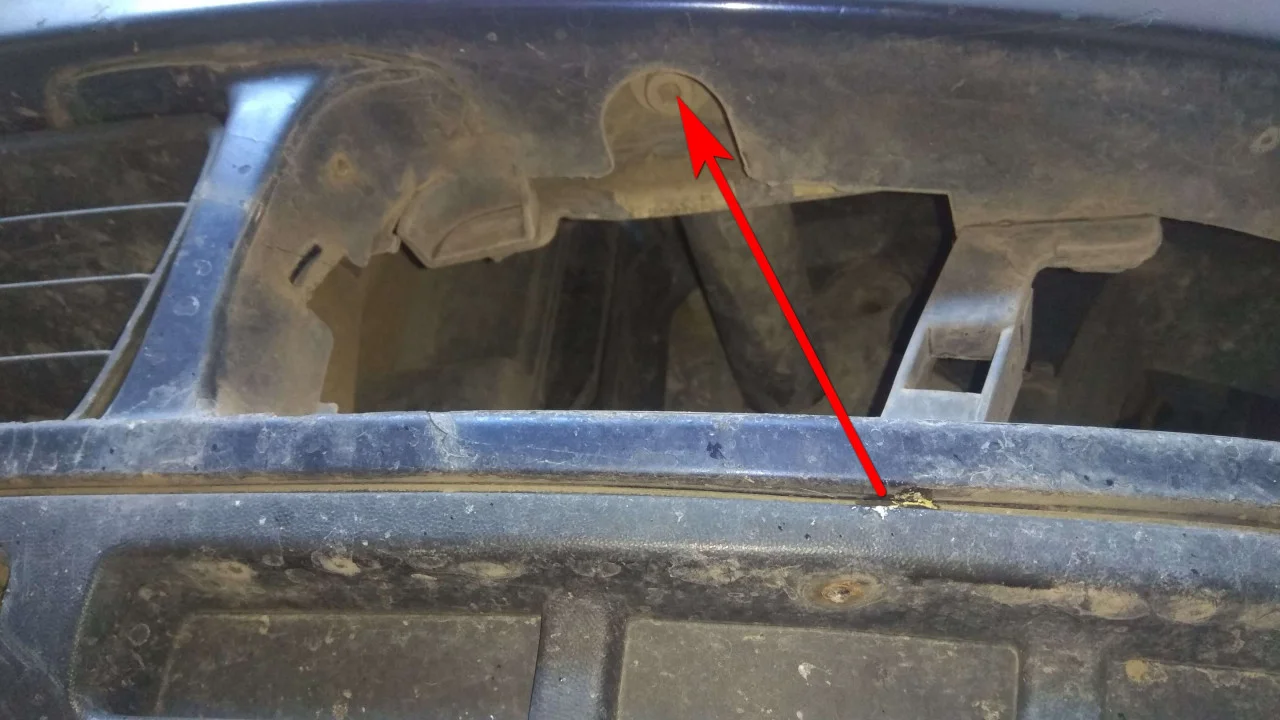

Сняв заглушки мы увидим по одному болту крепления бампера с каждой стороны.

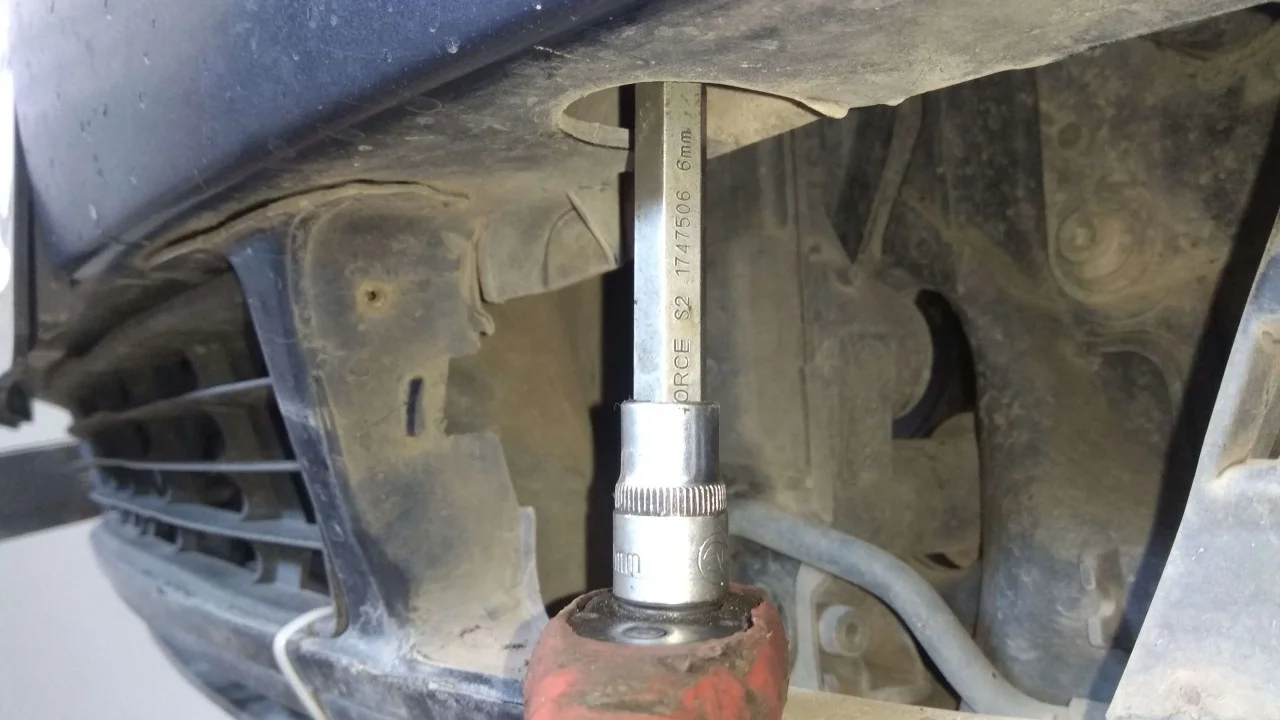

Выкручиваем их с помощью шестигранной битки на 6мм.

И еще необходимо открутить крепеж снизу бампера. В нашем случае бампер снизу крепится обычными саморезами.

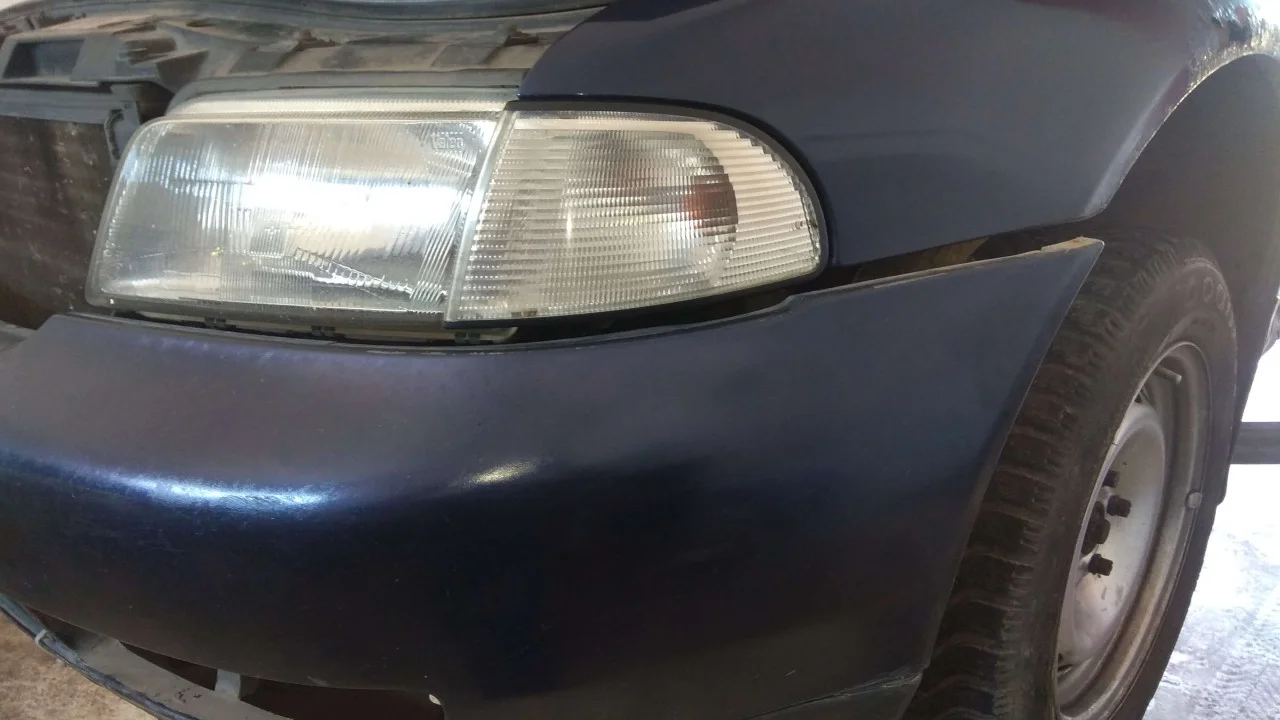

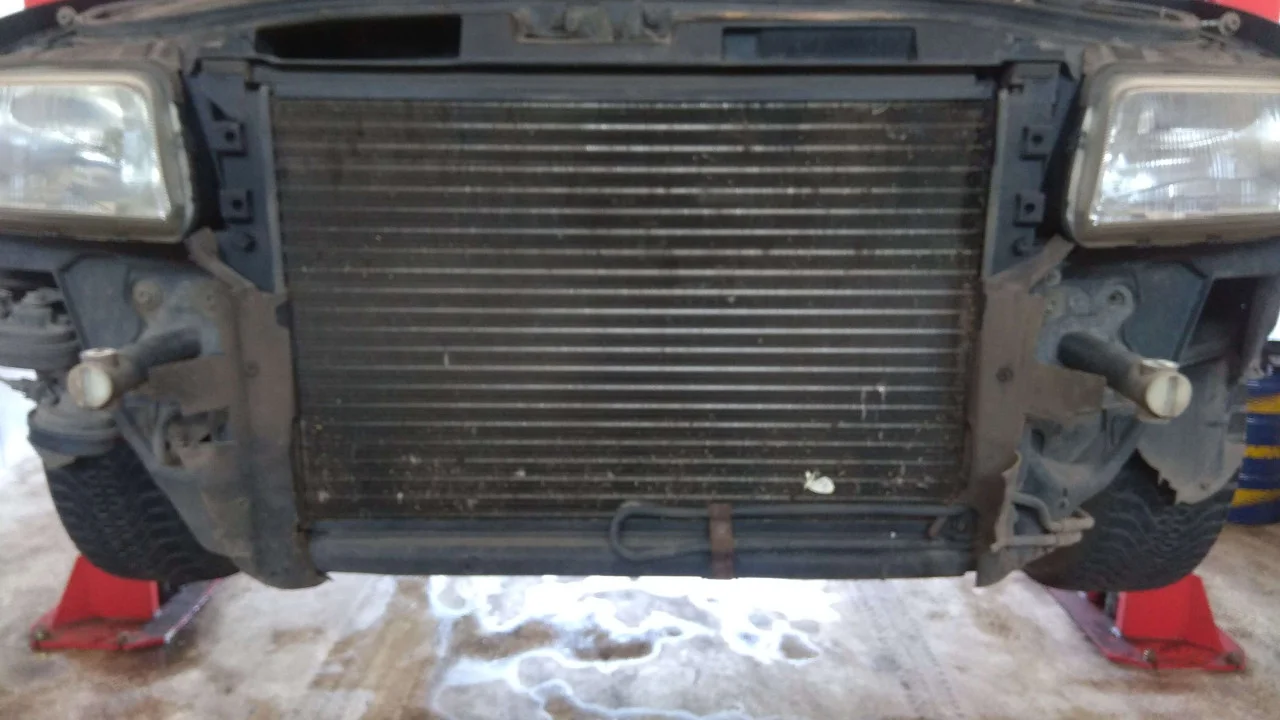

Теперь мы по краям, от колеса, выщелкиваем бампер из защелок и снимаем его, убирая в сторону.

Следующим этапом работы будет снятие радиатора системы охлаждения.

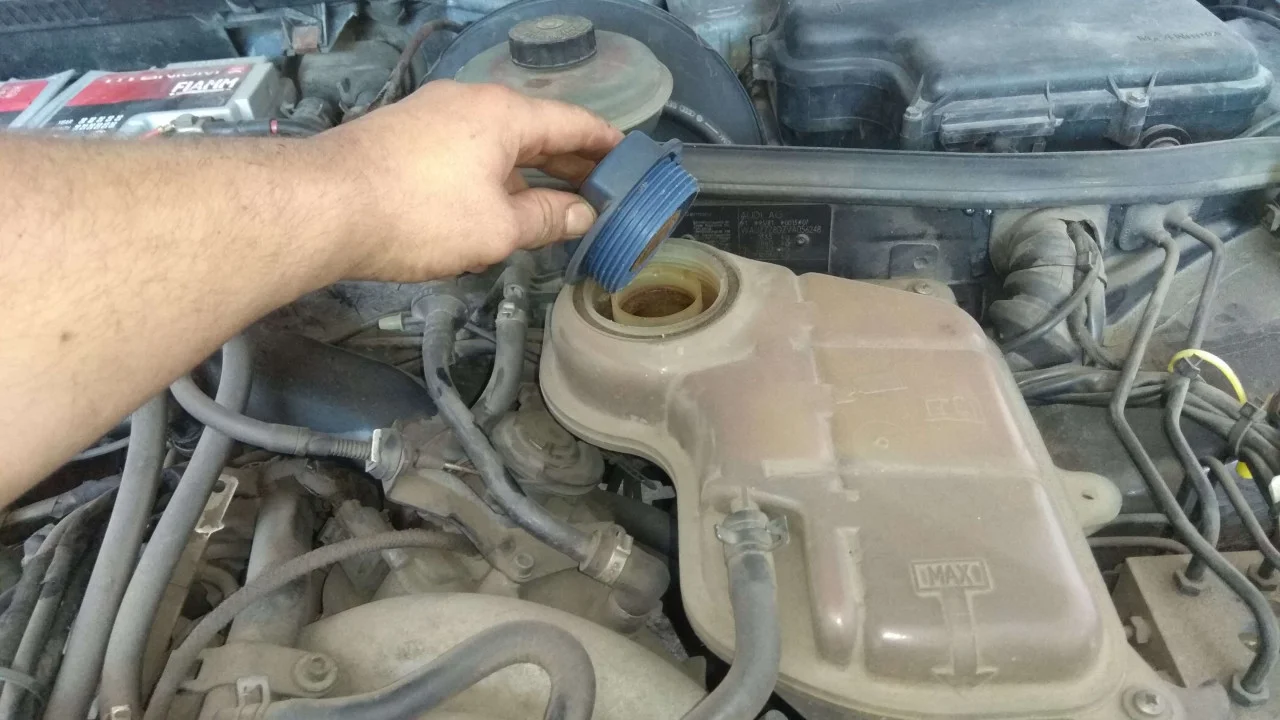

Перед сливом охлаждающей жидкости необходимо открутить крышку расширительного бачка, чтобы система охлаждения не завакуумировалась.

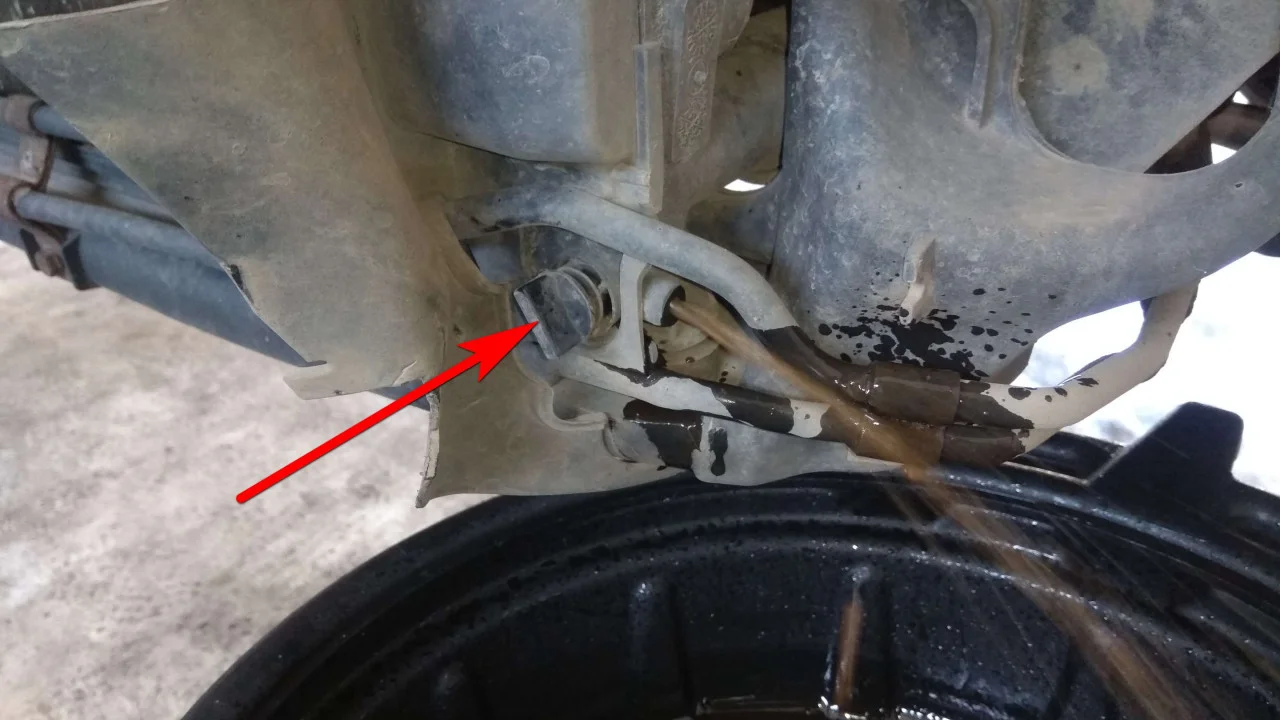

Для слива охлаждающей жидкости необходимо открутить сливную пробку радиатора. Если руками пробка не откручивается, то можно воспользоваться пассатижами.

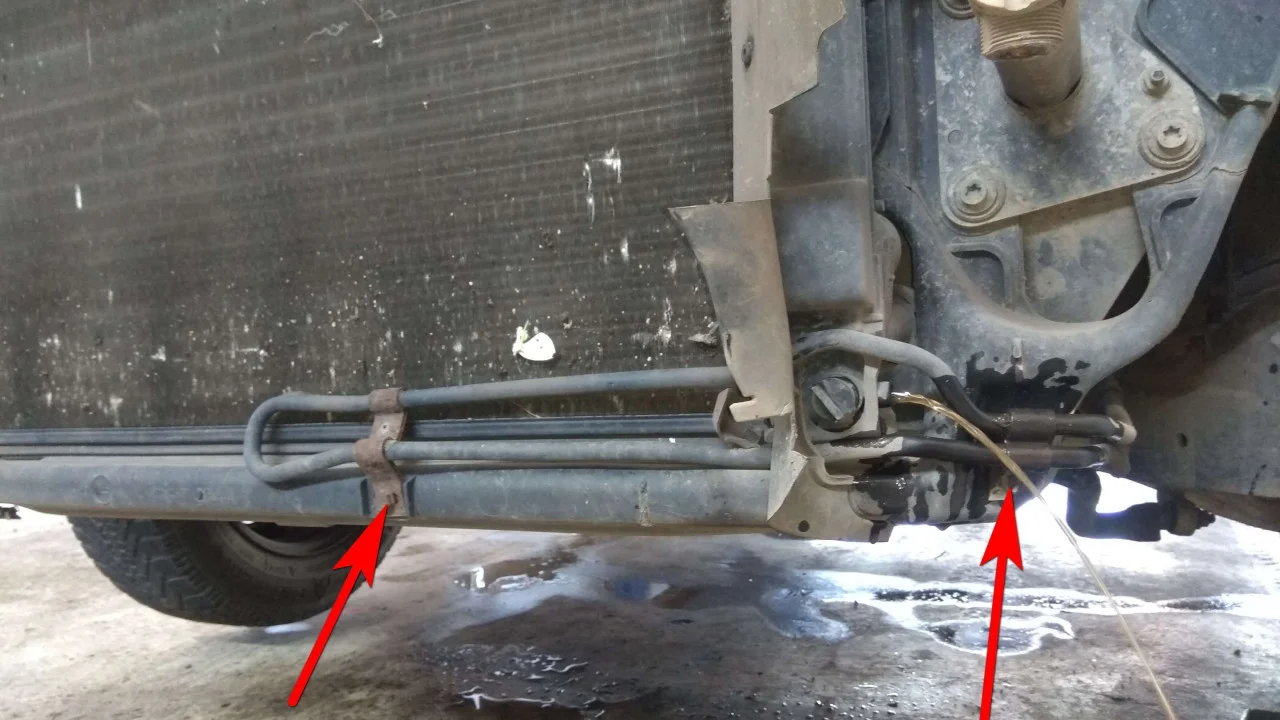

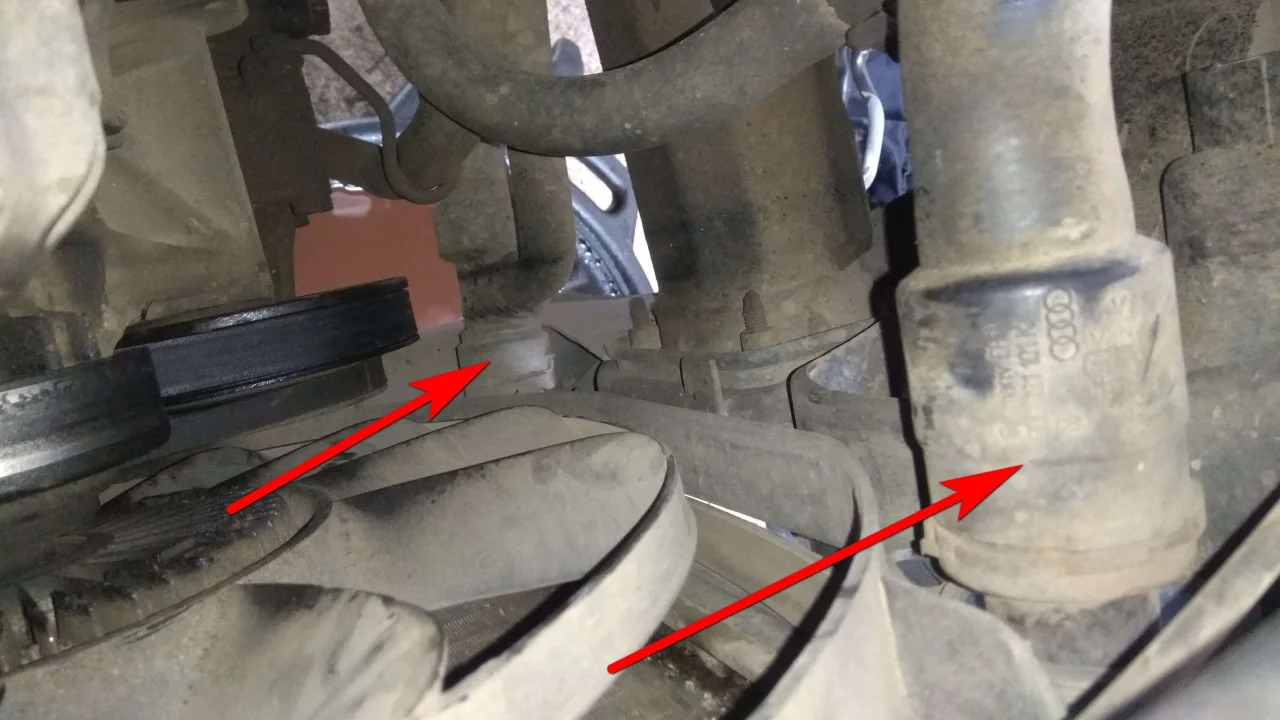

Пока антифриз сливается, мы можем открутить два болта крепления трубки охлаждения жидкости гидроусилителя руля. используем ключ на 10 мм.

Когда жидкость вся стекла, закручиваем обратно пробку, чтобы не забыть это сделать при сборке. И отсоединяем патрубки от радиатора.

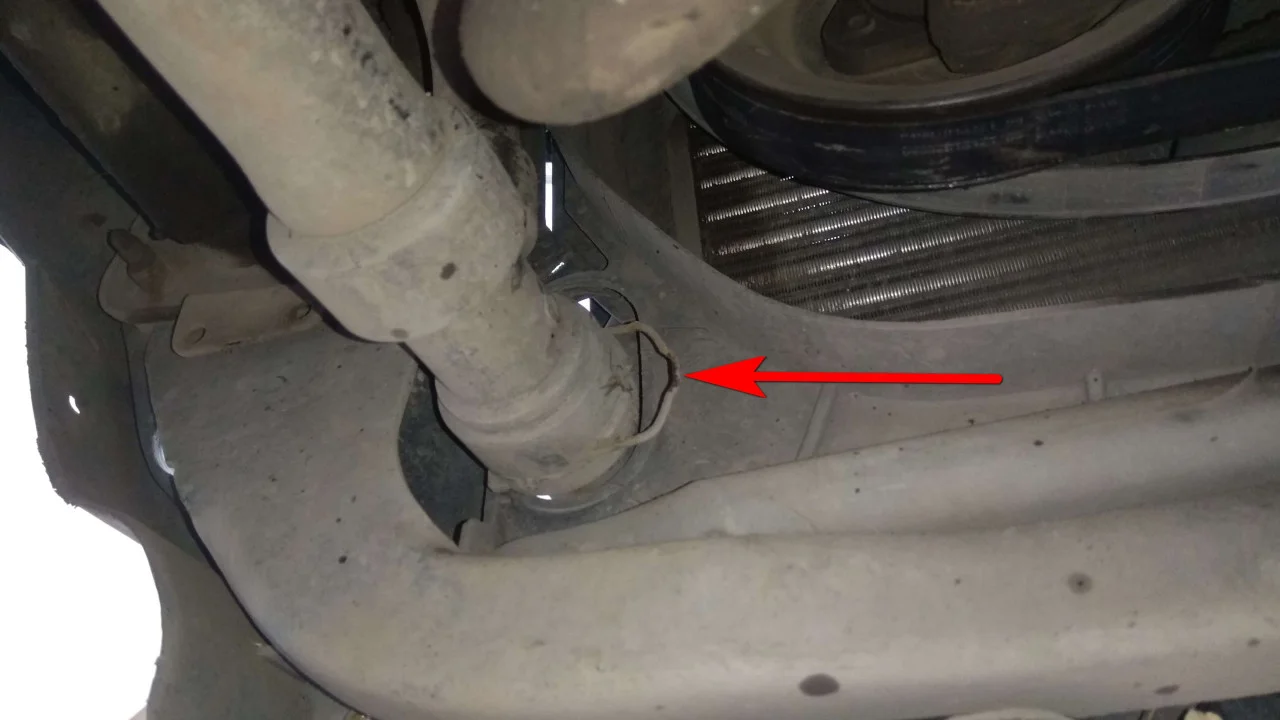

Для снятия патрубков необходимо отщелкнуть металлическую защелку и потянуть патрубок, слегка расшатывая его в стороны.

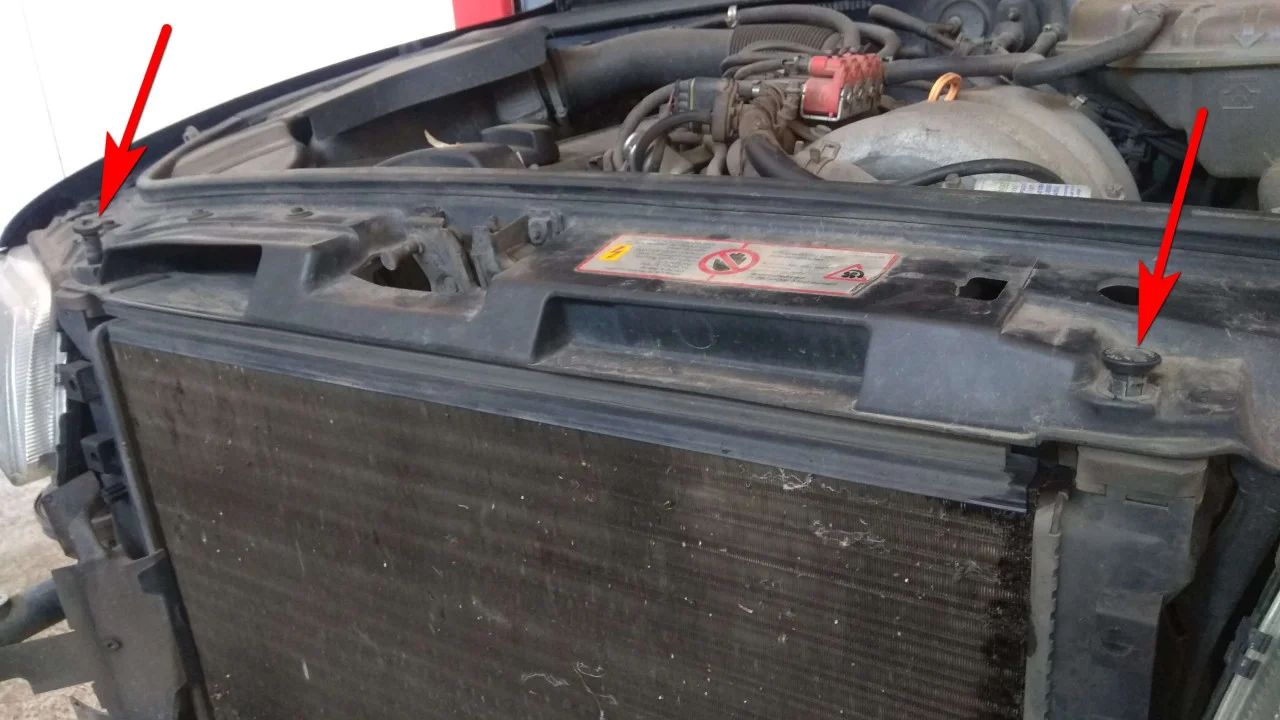

Сняв патрубки, отщелкиваем фиксаторы радиатора и приподнимаем их вверх. Удобно воспользоваться двумя отвертками.

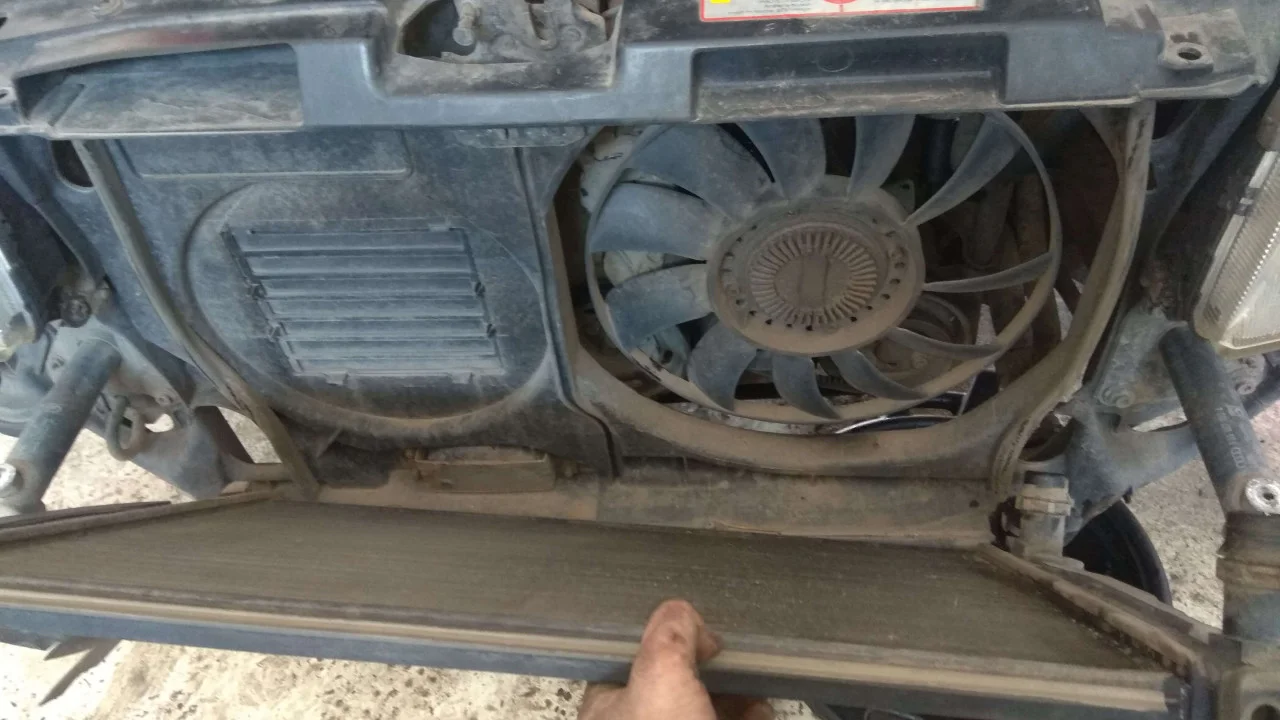

Вытаскивая фиксаторы снимаем радиатор охлаждения и убираем его в сторону.

С помощью шестигранника на 5 мм откручиваем четыре болта крепления вентилятора к вискомуфте.

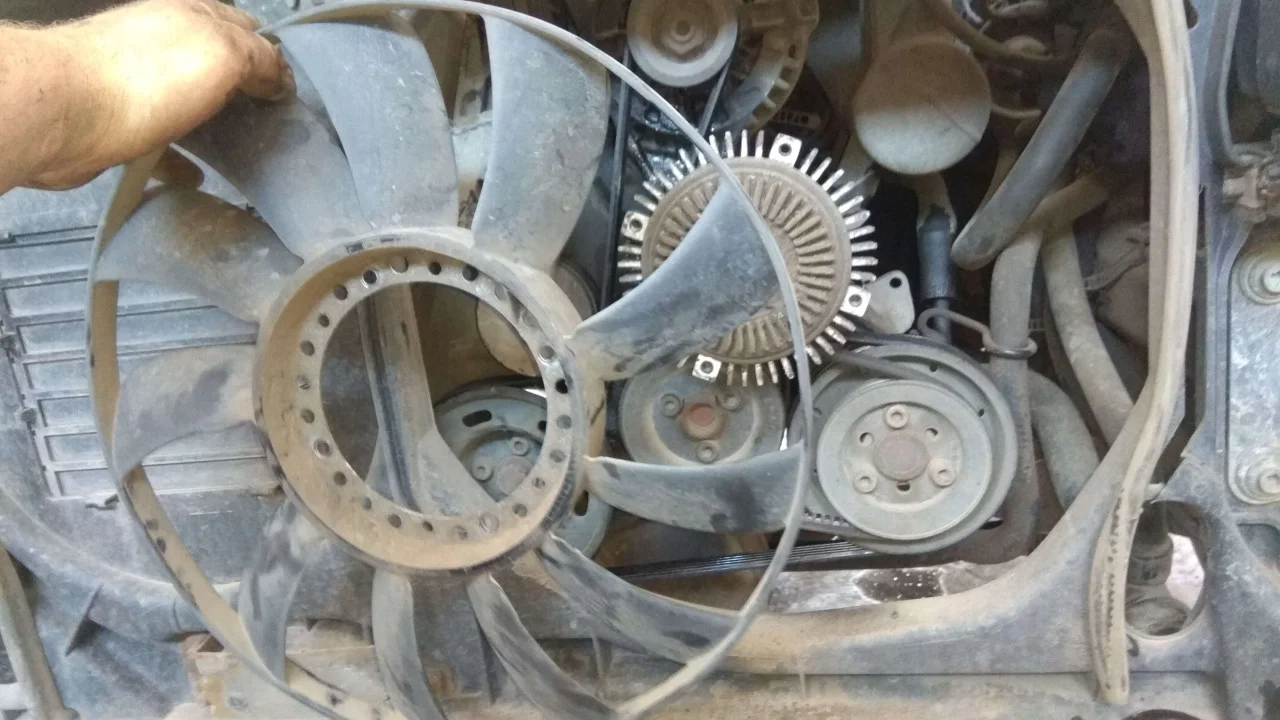

Открутив болты убираем вентилятор в сторону.

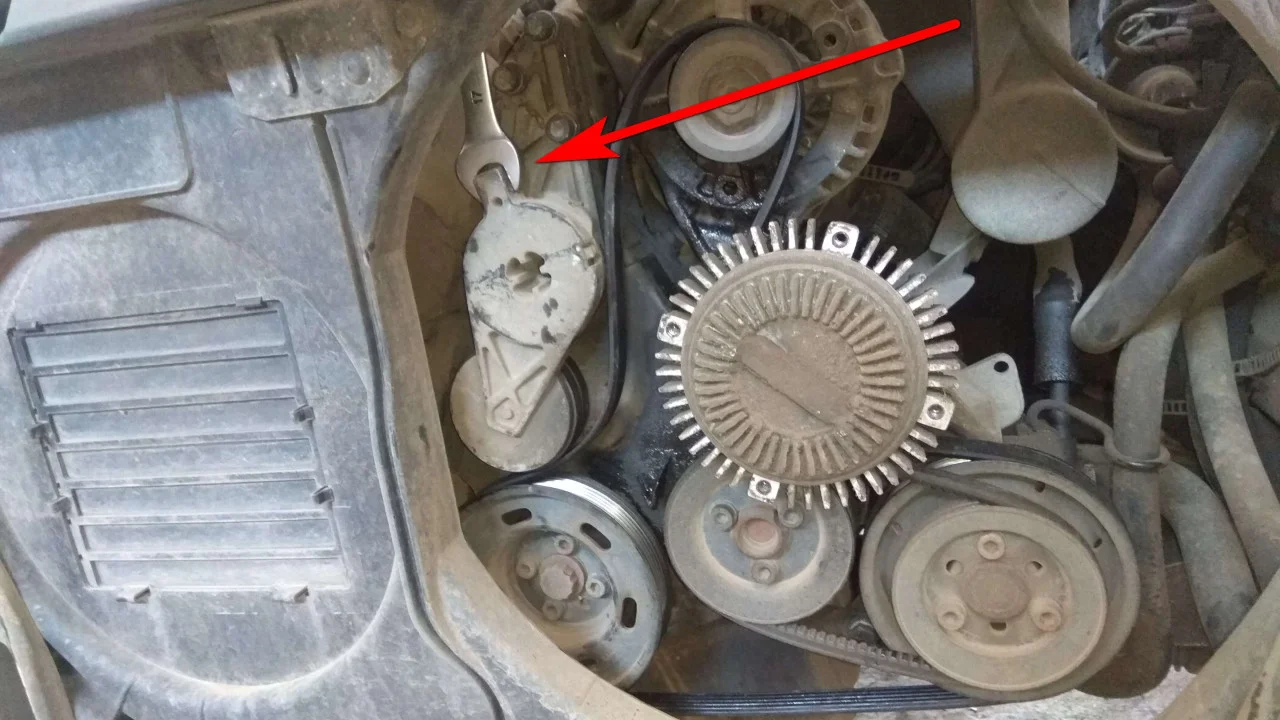

Далее мы будем снимать ремень генератора. Для этого сверху ключом на 17 мм ослабляем натяжку ролика и снимаем ремень.

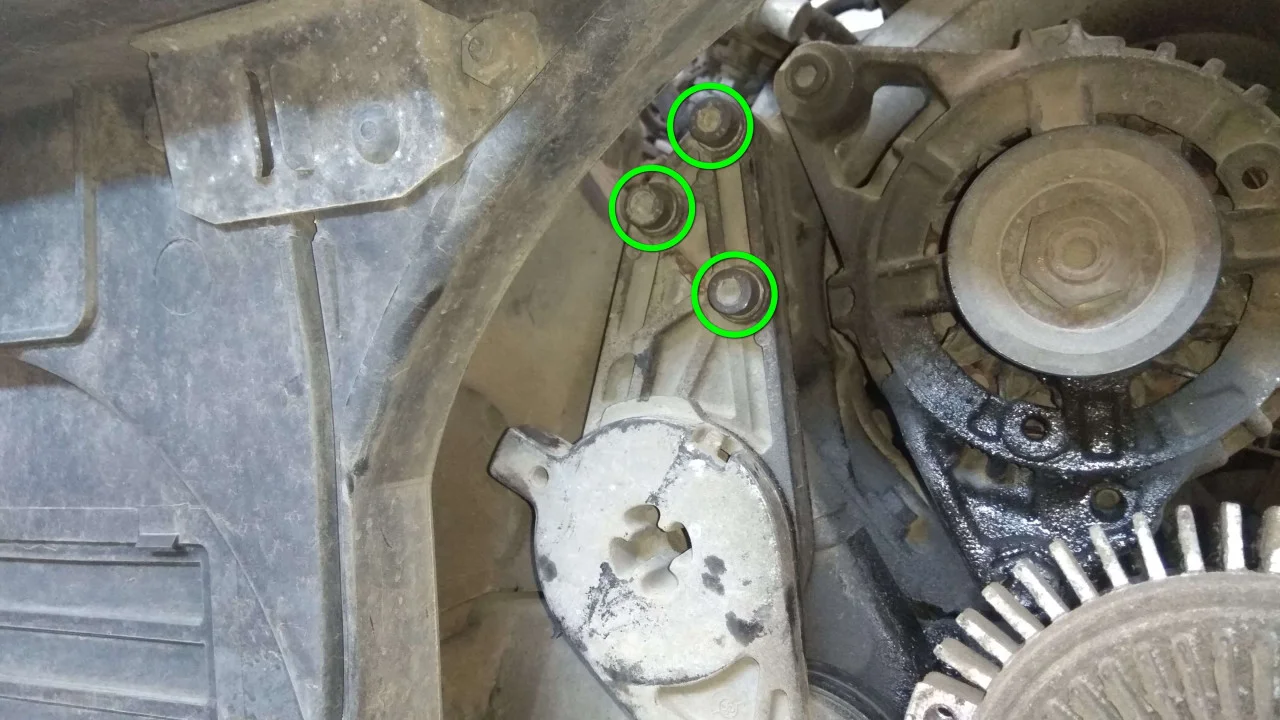

Сразу же откручиваем и снимаем натяжной механизм ремня генератора. Используем шестигранник на 6 мм.

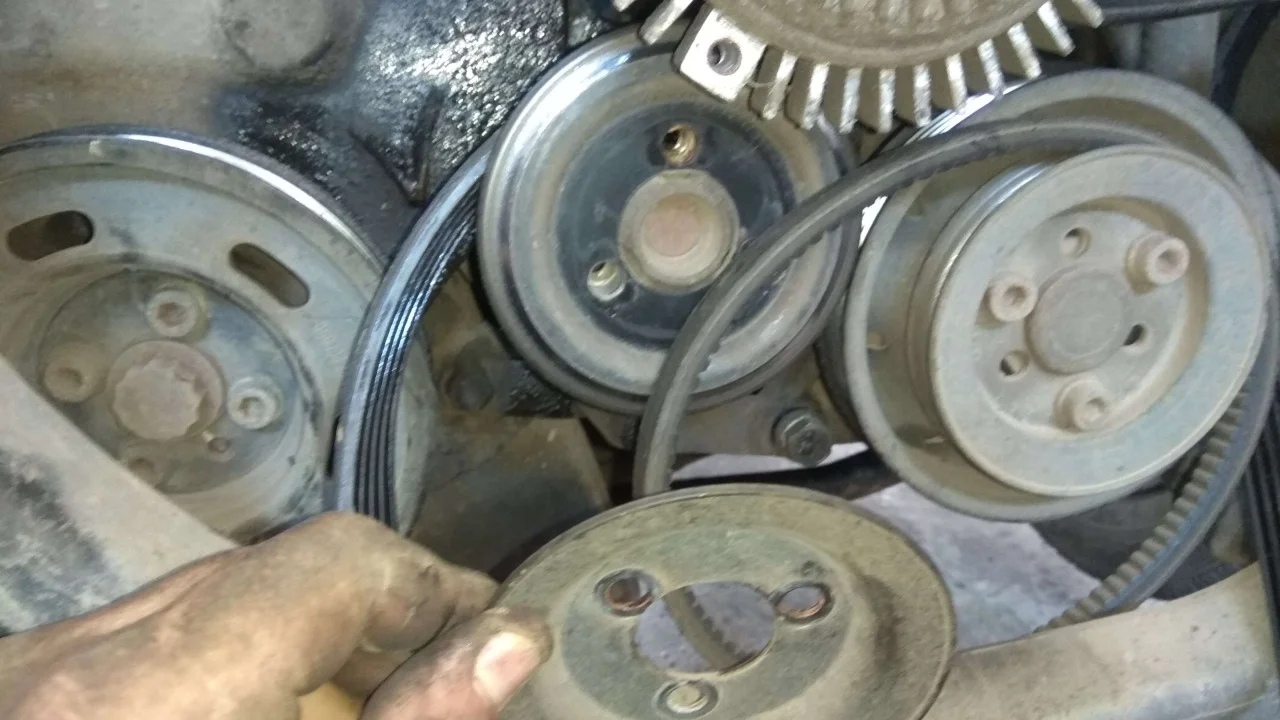

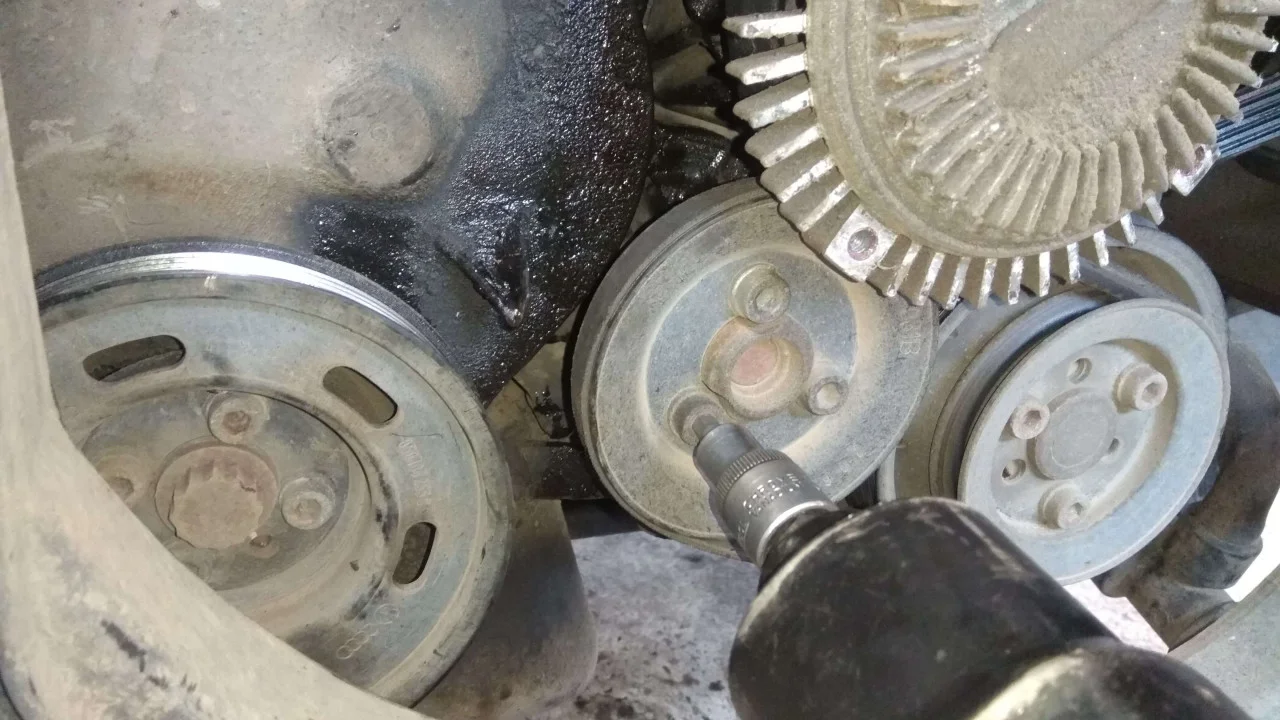

Тем же шестигранником на 6мм откручиваем шкив помпы. Удобно откручивать пневмогайковертом, чтобы не заморачиваться со стопорением шкива.

Открутив болты видим, что шкив состоит из двух частей. Это сделано для того чтобы была возможность менять и натягивать ремень.

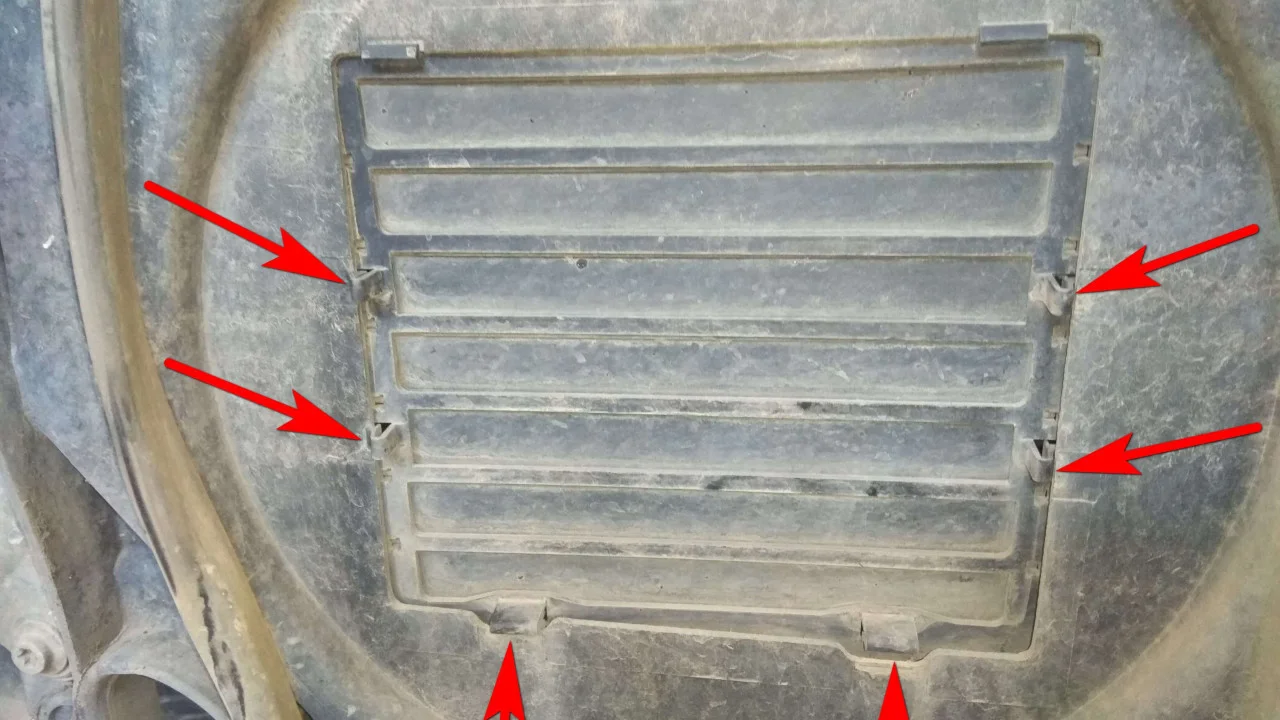

Для большего доступа к механизму ГРМ рекомендуем снять вентиляционную решетку, отщелкнув фиксаторы по бокам.

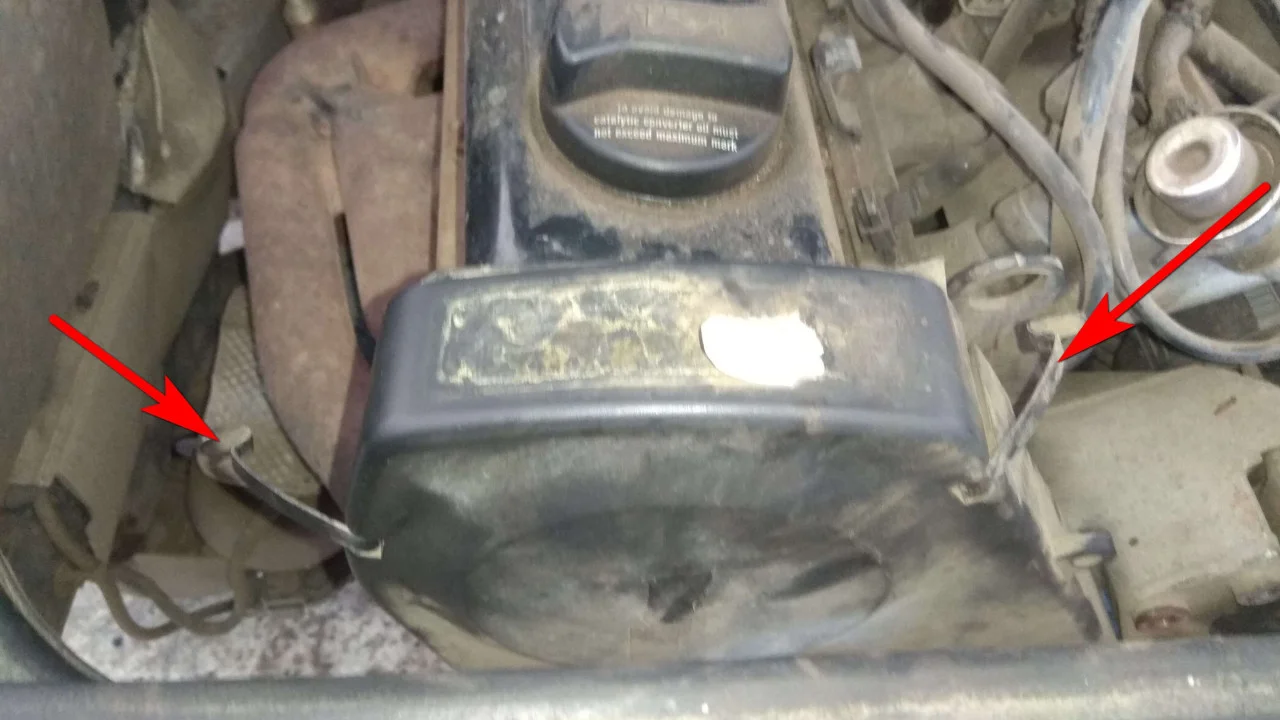

Снимаем верхний кожух ремня ГРМ, отщелкнув две защелки, указанные стрелками.

Далее нам необходимо снять шкив коленвала открутив четыре крепежных болта шестигранником на 6 мм.

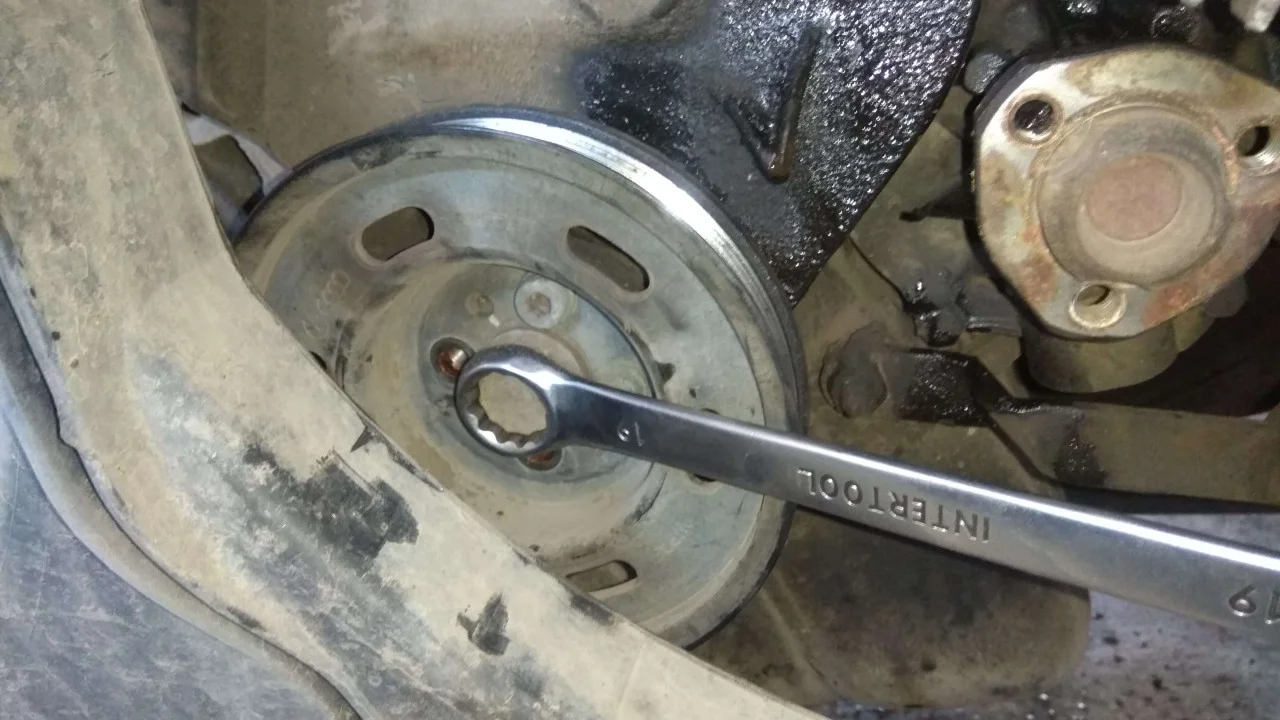

Чтобы можно было подлезть ко всем болтам, прокручиваем двигатель с помощью ключа на 19мм.

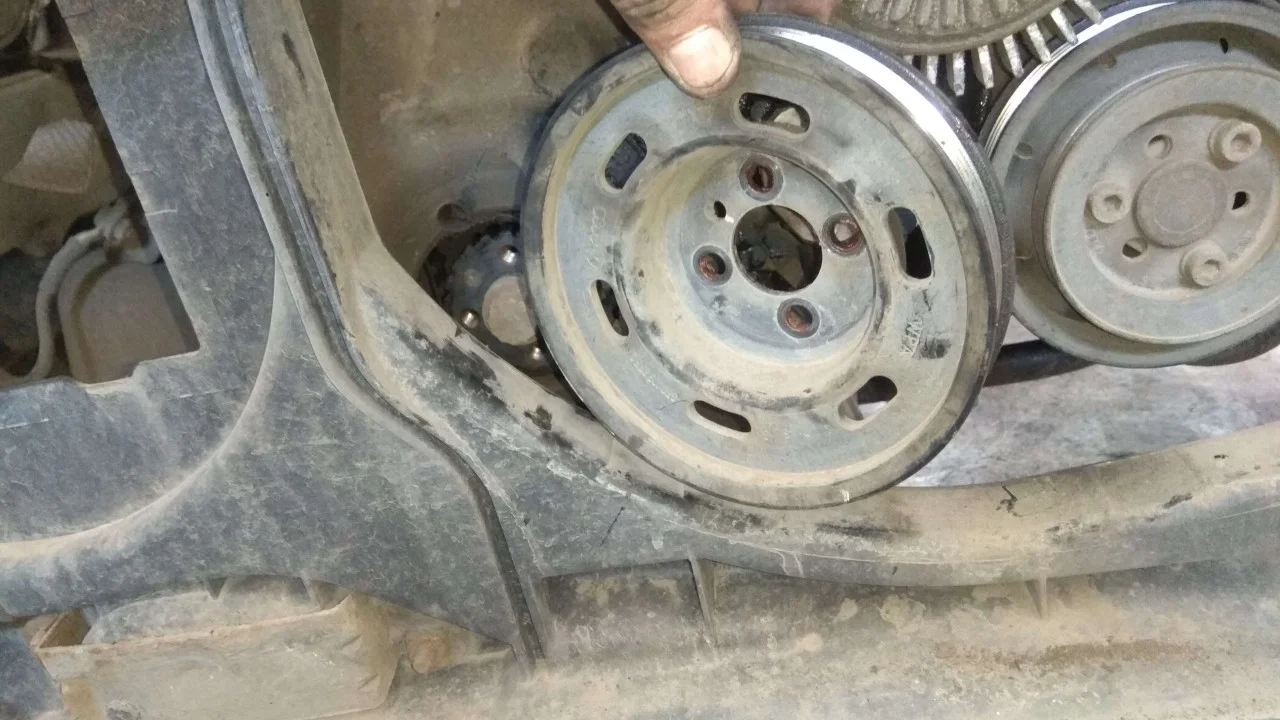

Открутив болты снимаем шкив коленвала.

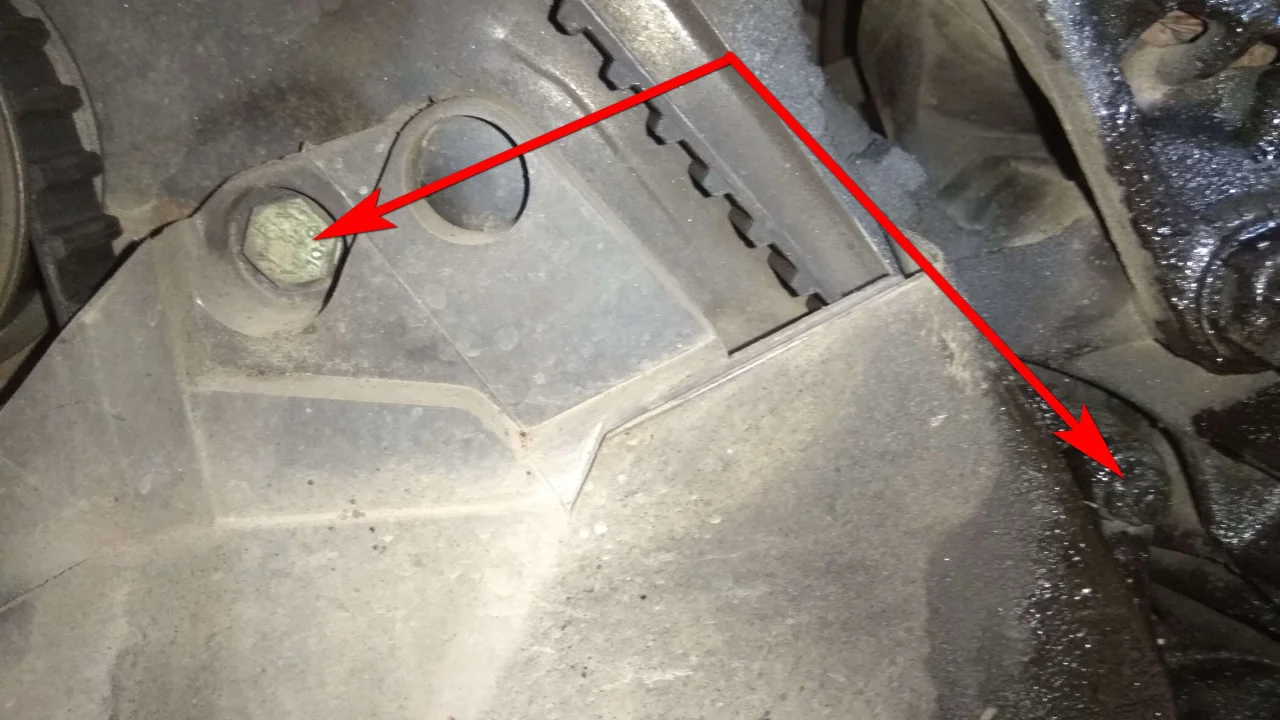

Теперь приступаем к снятию нижнего кожуха ремня ГРМ. Шестигранником на 5мм откручиваем один внутренний крепежный болт.

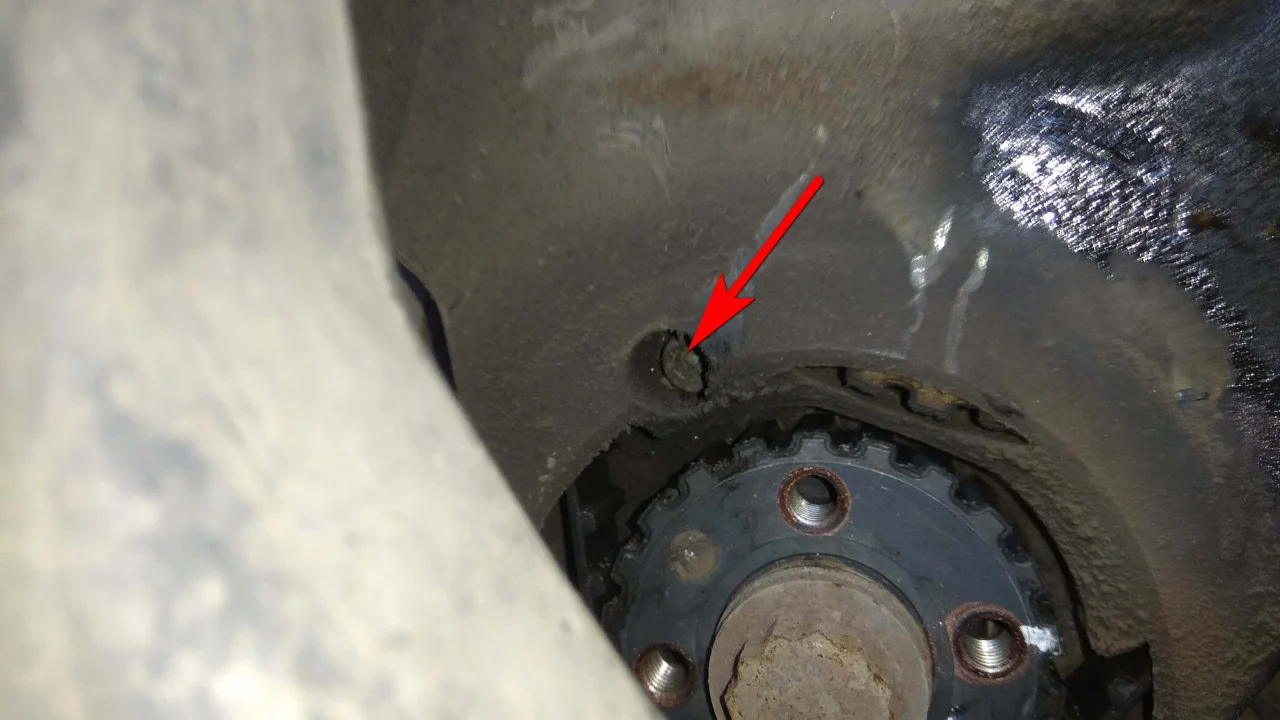

Для откручивания второго болта удобно подлазить с другой стороны двигателя. Используем тот же шестигранник на 5 мм.

Еще необходимо открутить два верхних крепежных болта. Необходимые ключи на 10 мм и 13 мм.

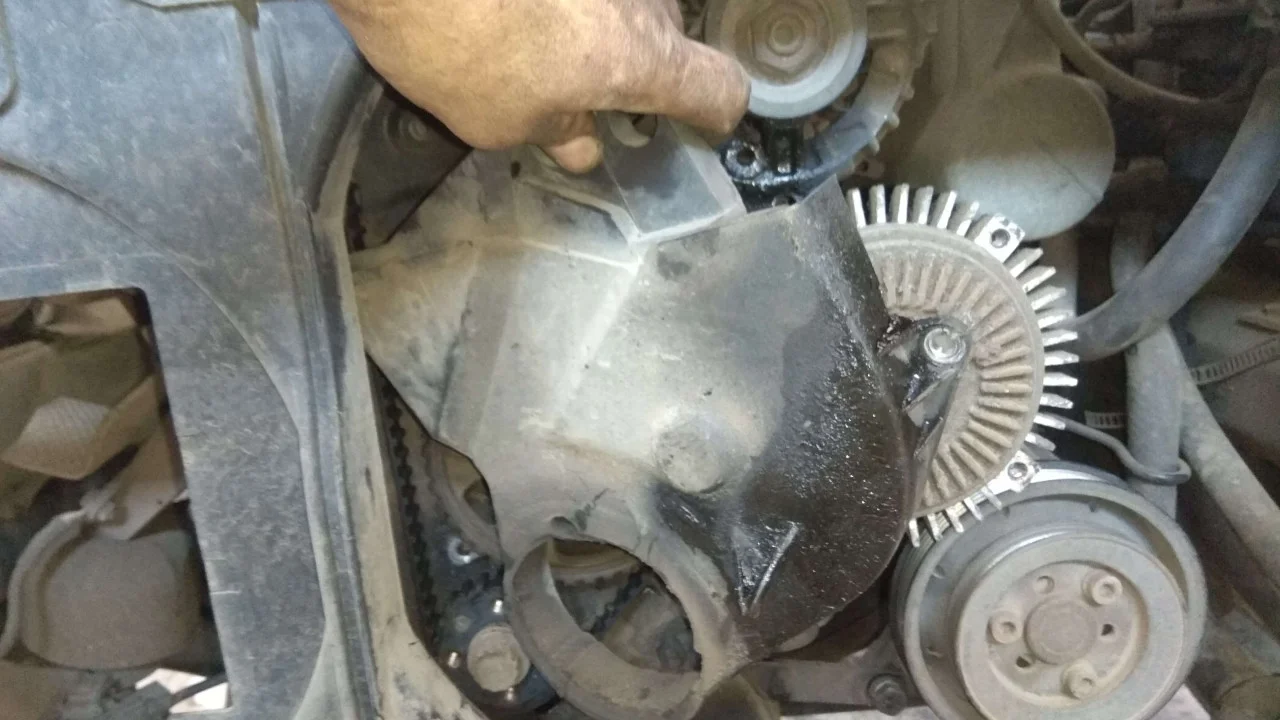

Открутив все болты, вытаскиваем кожух наружу.

Далее нам необходимо разобрать ГРМ. Для этого сперва необходимо выставить двигатель по меткам. Прокручиваем двигатель за болт коленвала.

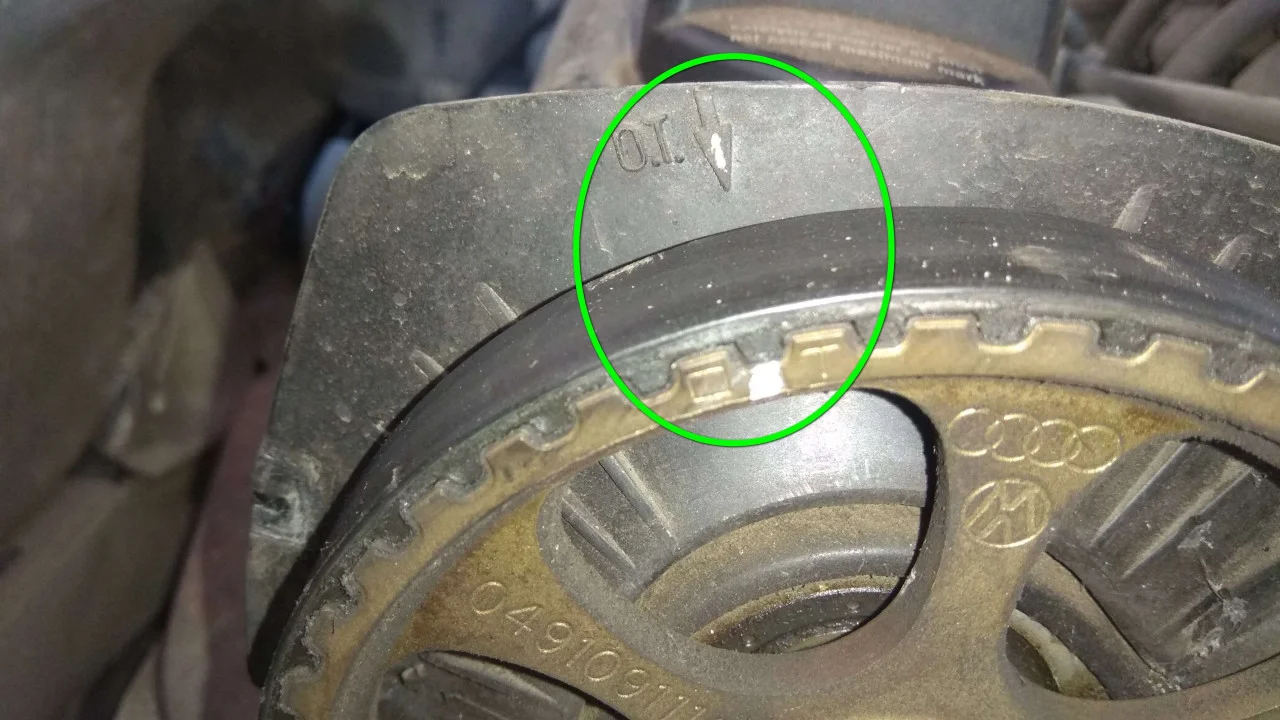

Прокручиваем, пока метка на звезде распредвала не совпадает с ответной меткой на внутреннем кожухе ГРМ. Это и есть ВМТ первого цилиндра.

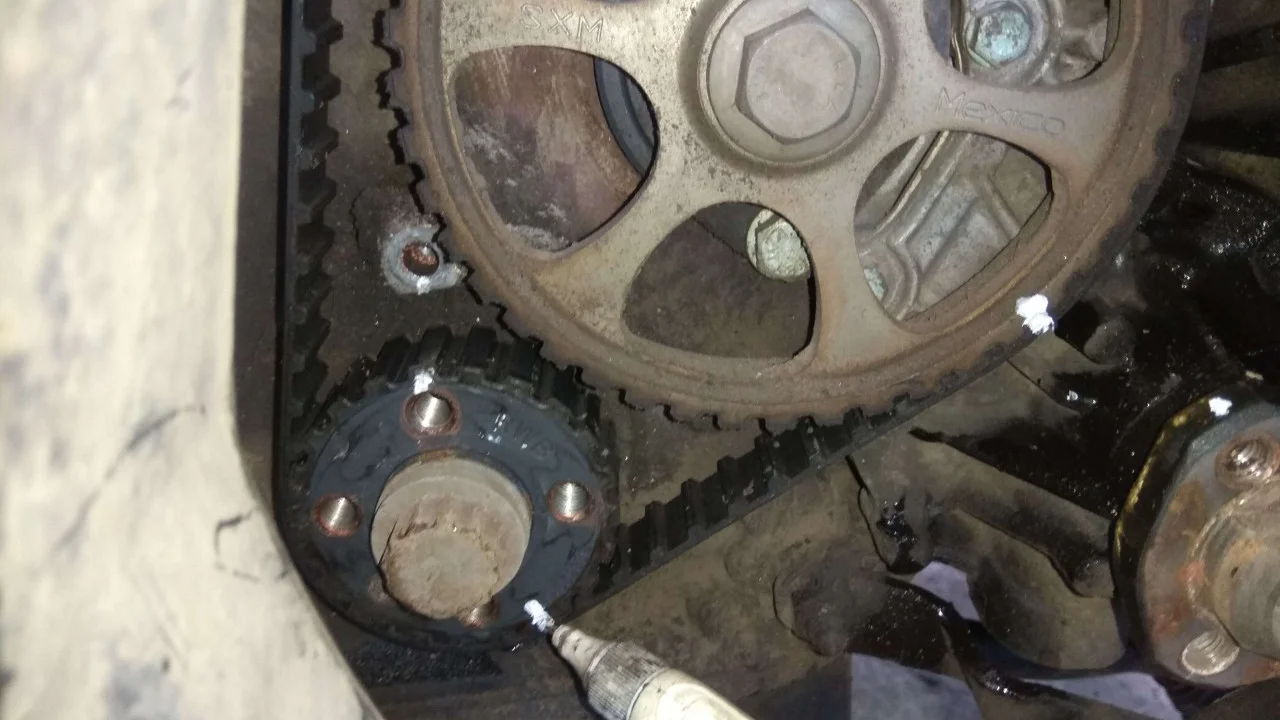

На распределительном валу, коленчатом валу и промежуточном валу устанавливаем свои метки корректором относительно ремня ГРМ.

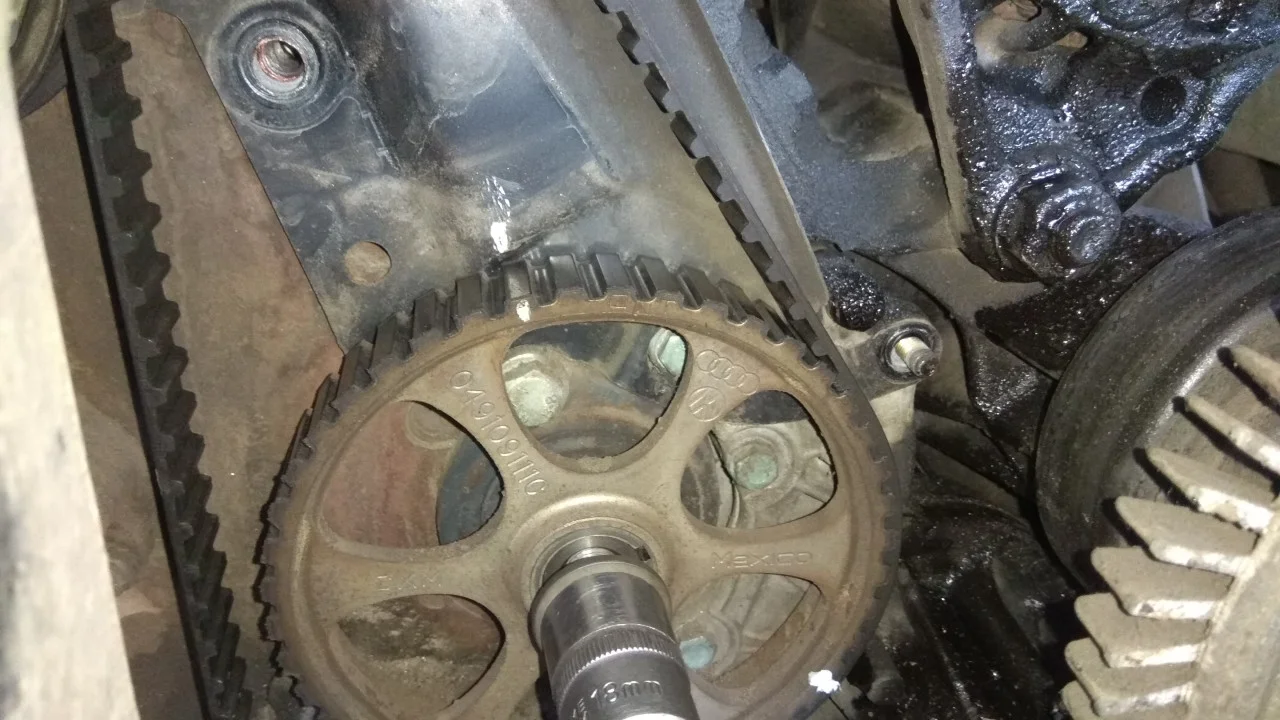

С помощью головки на 18 мм и пневмогайковерта откручиваем болт крепления звезды промежуточного вала. Это лучше сделать до ослабления натяжки ремня.

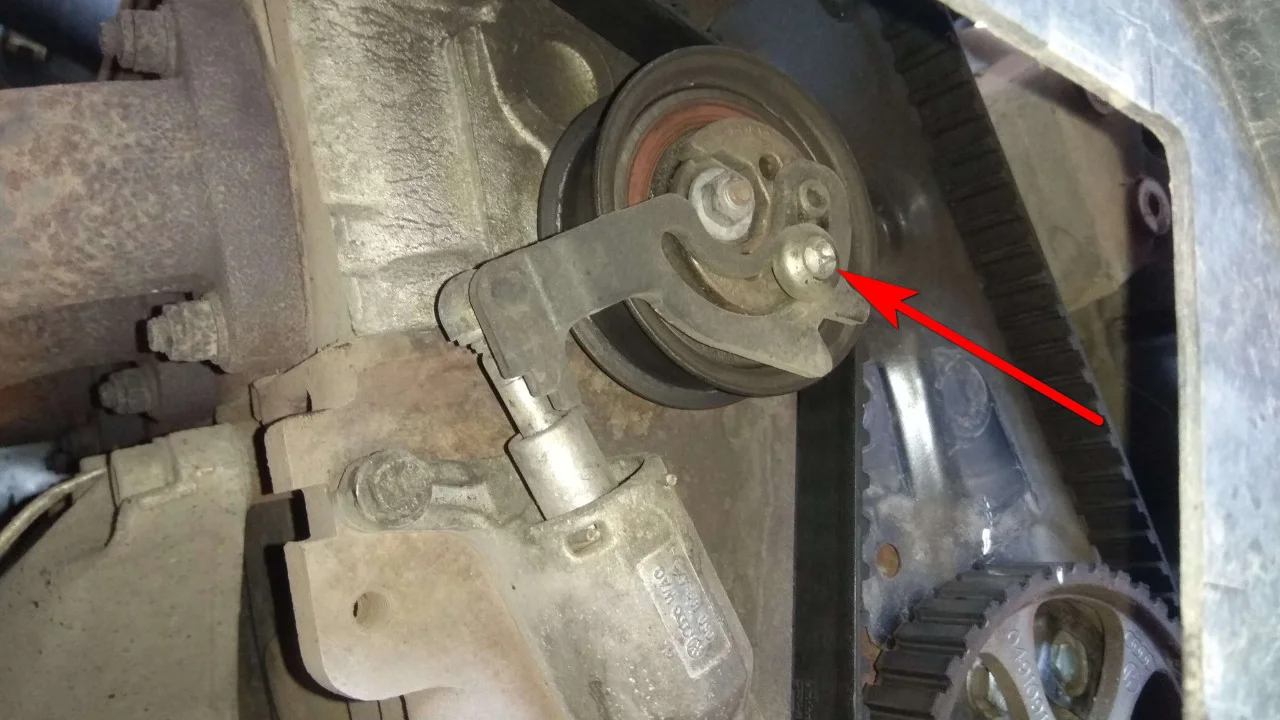

С помощью битки torx Т45 откручиваем болт на натяжном ролике, указанный стрелкой. При этом натяжка ремня ослабиться автоматически.

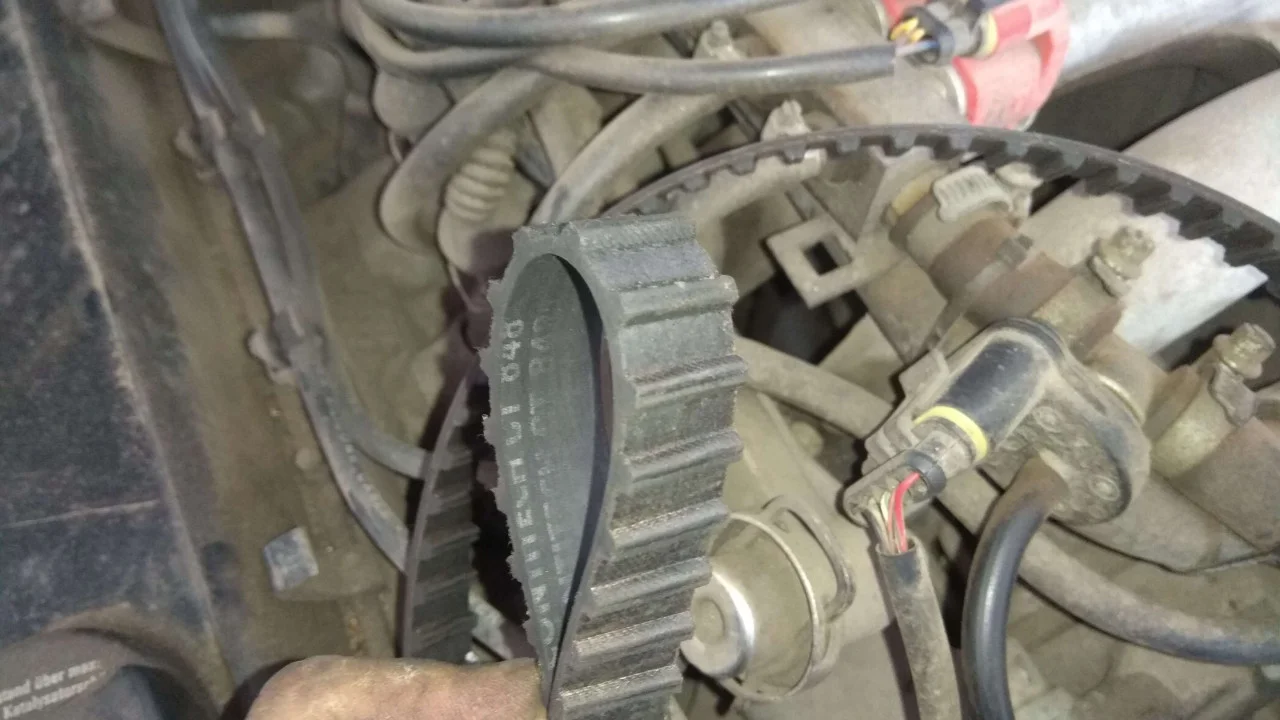

Снимаем ремень ГРМ, выпутывая его из звезд валов. Так как ремень уже всё равно снят, внимательно осматриваем его состояние.

При осмотре ремня было обнаружено, что ремень уже изрядно поношенный и появились небольшие надрывы зубьев ремня. На таком ремне ездить категорически запрещено, поэтому будет произведена и замена комплекта ГРМ.

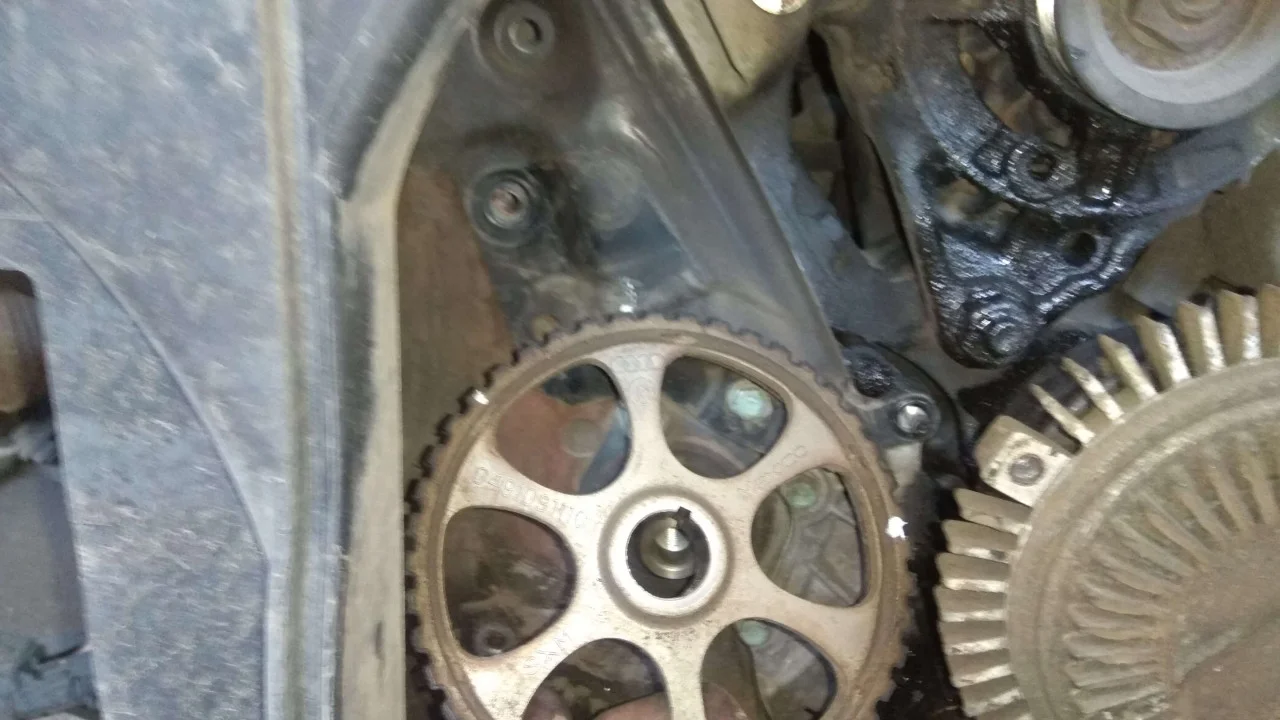

Продолжаем добираться к водяному насосу. Снимаем открученный шкив промежуточного вала.

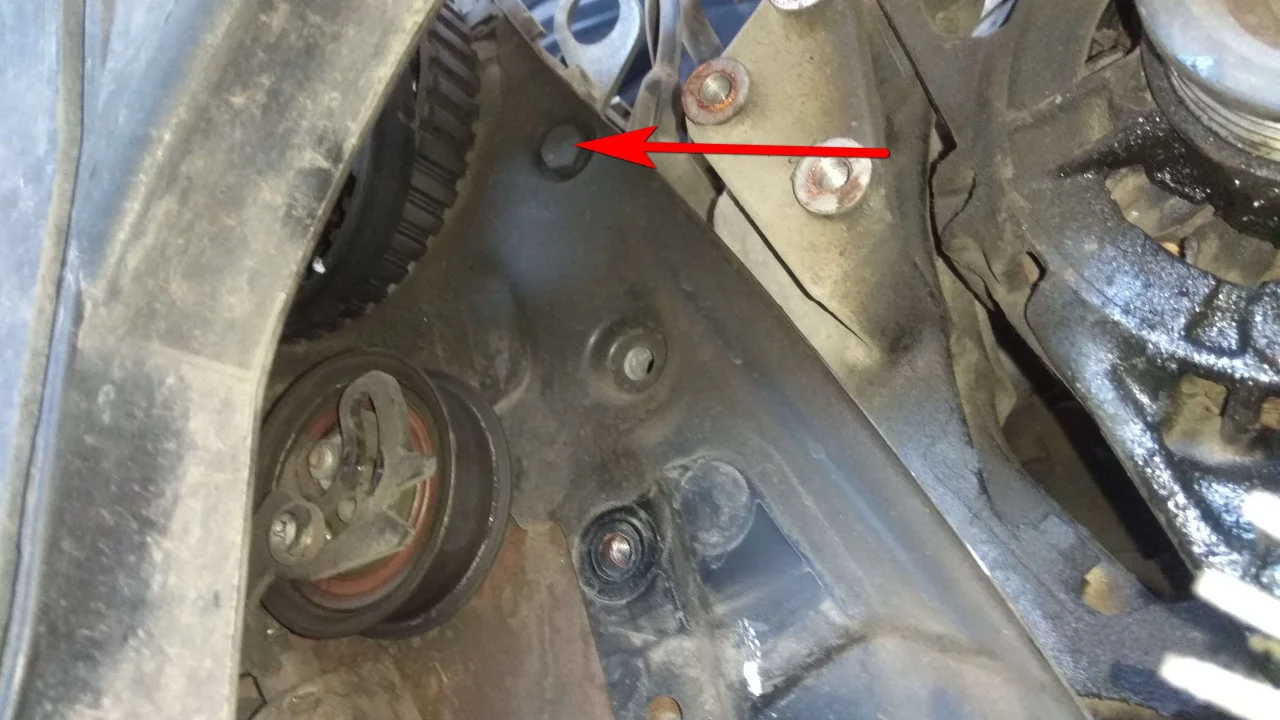

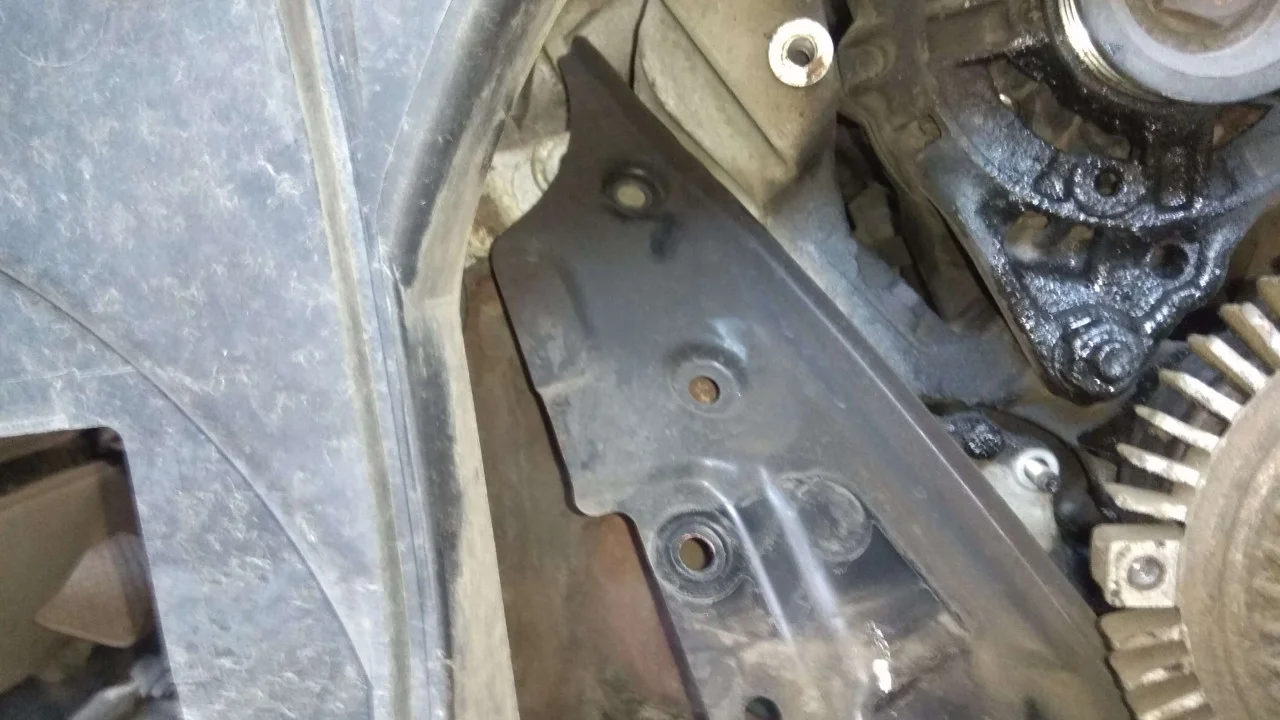

Ключом на 13 мм откручиваем верхний болт крепления внутреннего защитного экрана.

И снимаем его, открывая доступ ко всем крепежным болтам водяного насоса.

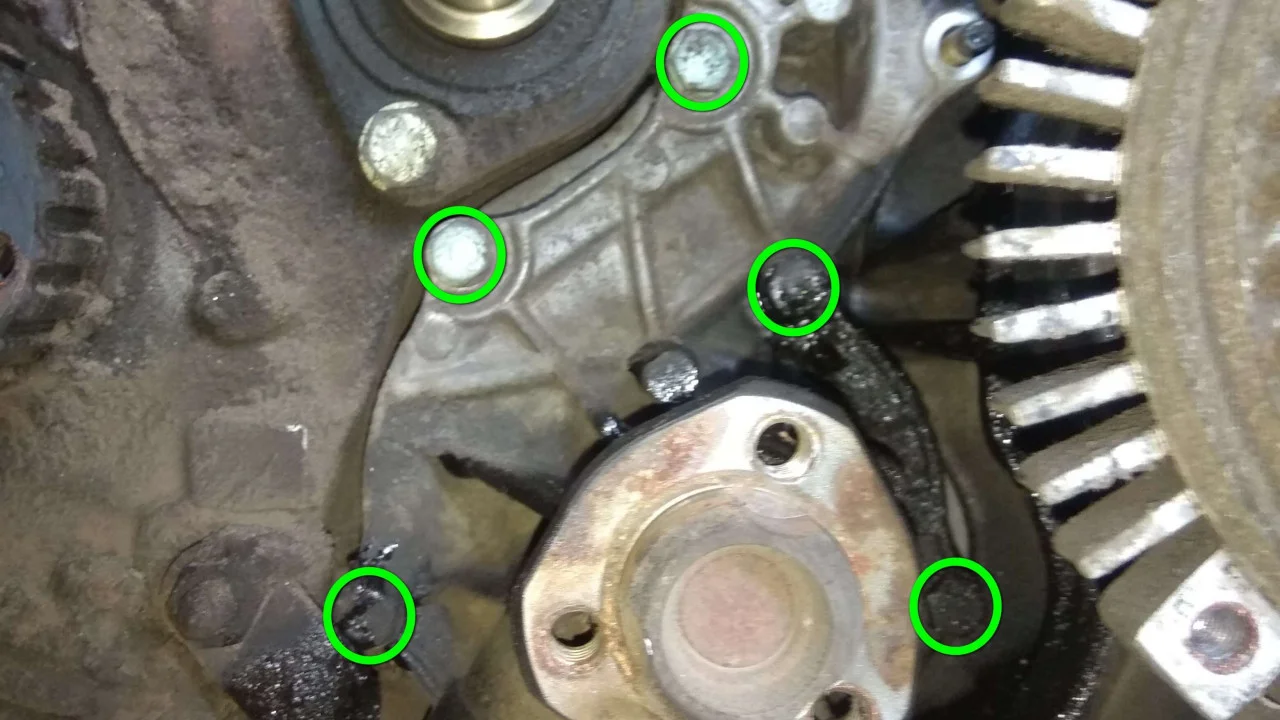

Ключом на 10 мм откручиваем восемь болтов крепления помпы.

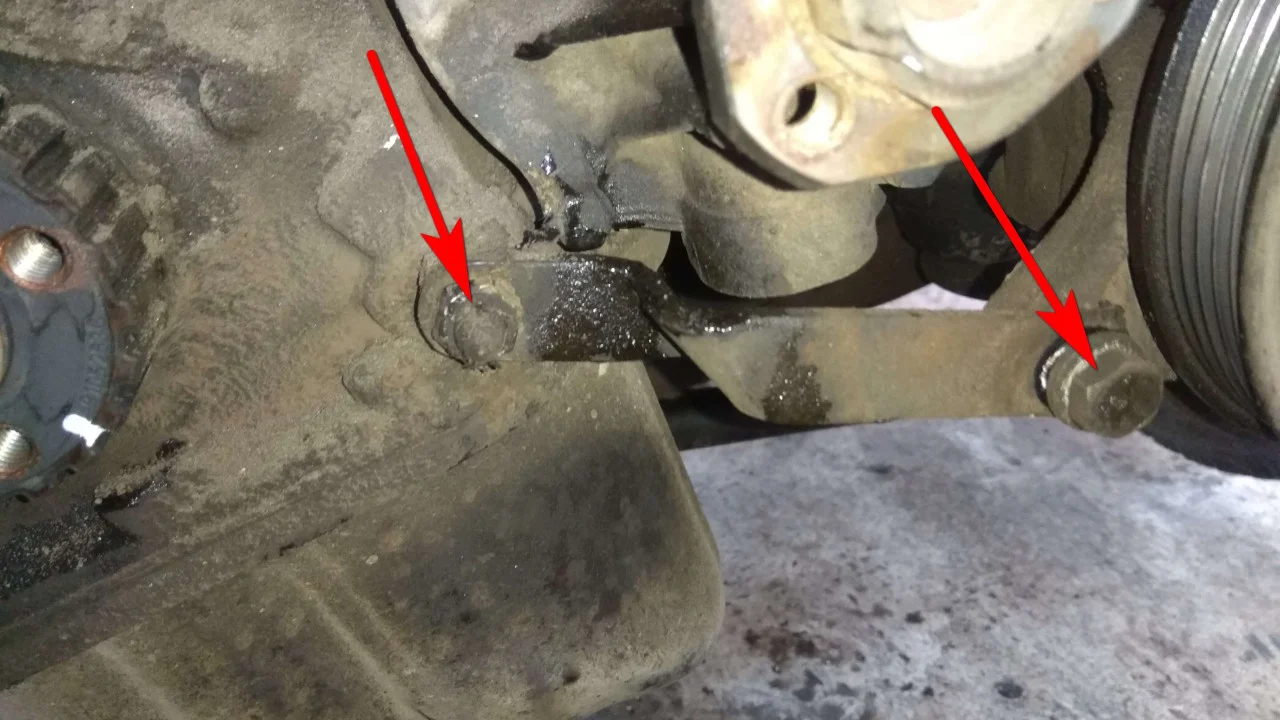

Чтобы подлезть к нижнему болту помпы нам необходимо открутить нижний кронштейн гидроусилителя руля.

Открутив все крепежные болты насоса, простукиваем его слегка молотком, чтобы сорвать с посадочного места.

Предварительно подставив под двигатель емкость для охлаждающей жидкости, так как с двигателя еще вытечет много антифриза.

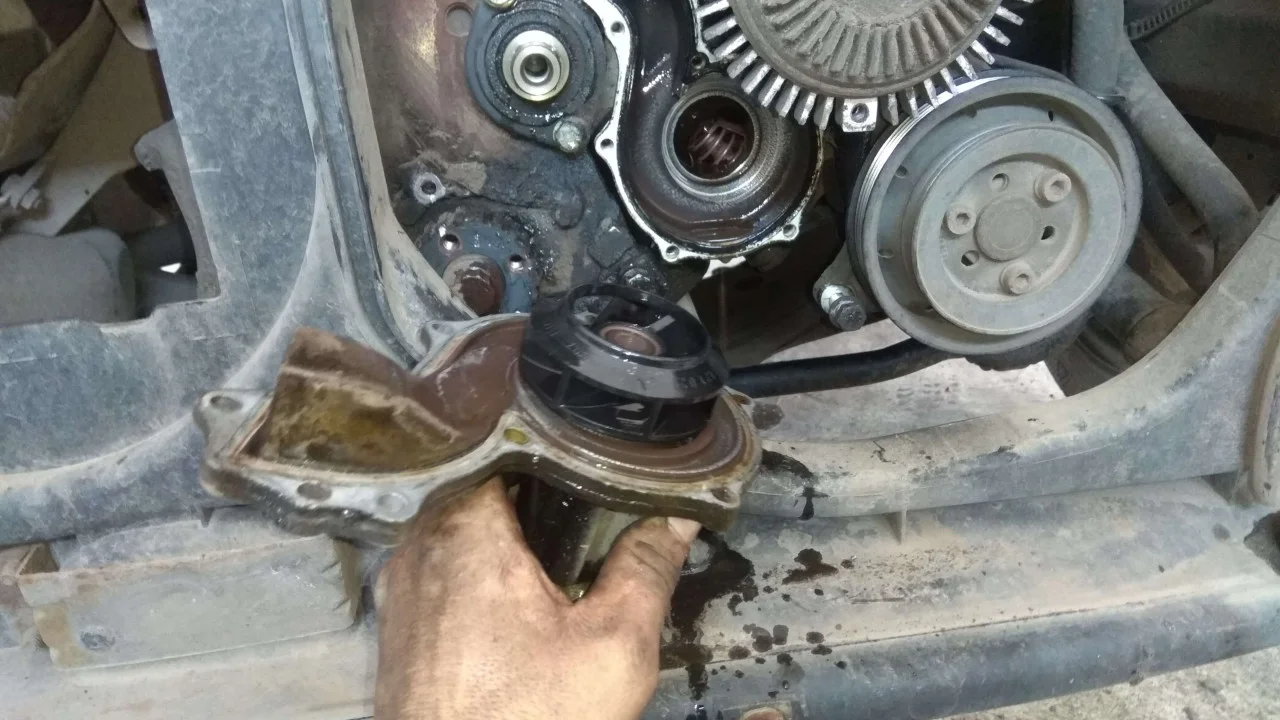

Дожидаемся пока стечет охлаждающая жидкость и снимаем помпу.

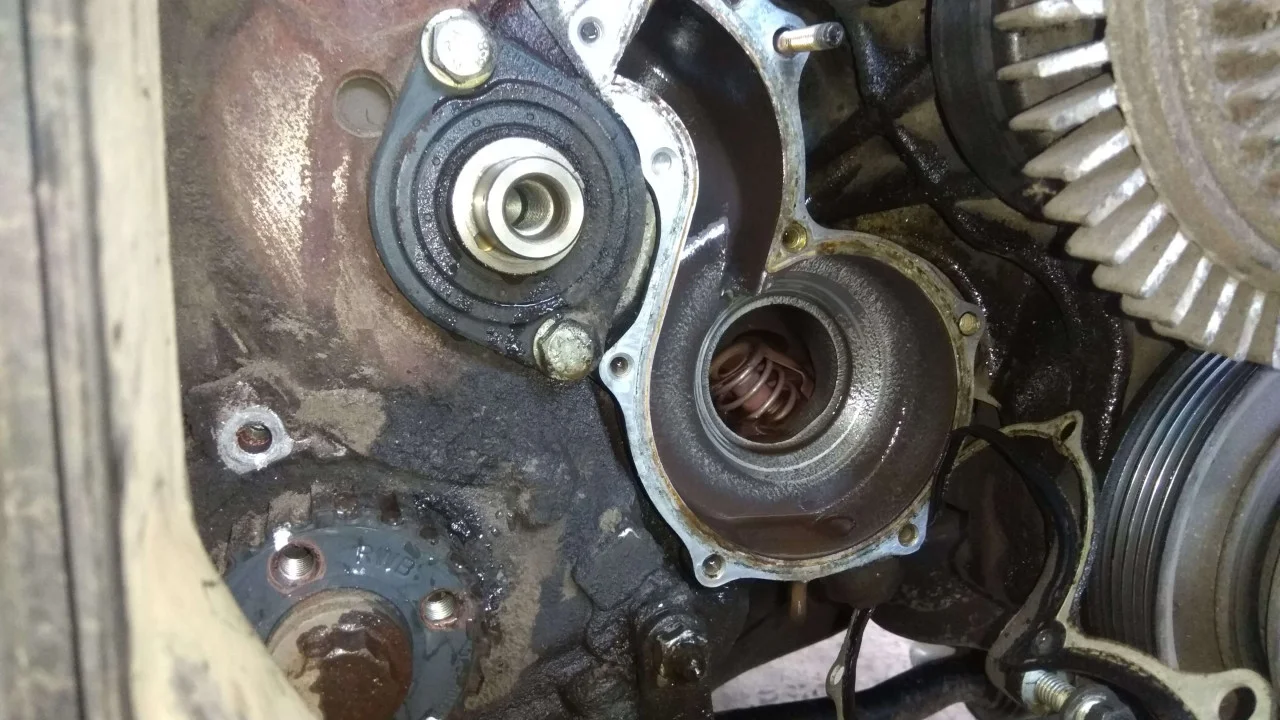

Сразу же снимаем с двигателя прилипшую прокладку, а с помощью ножа и наждачной бумаги очищаем посадочное место, подготавливая его под установку новой помпы.

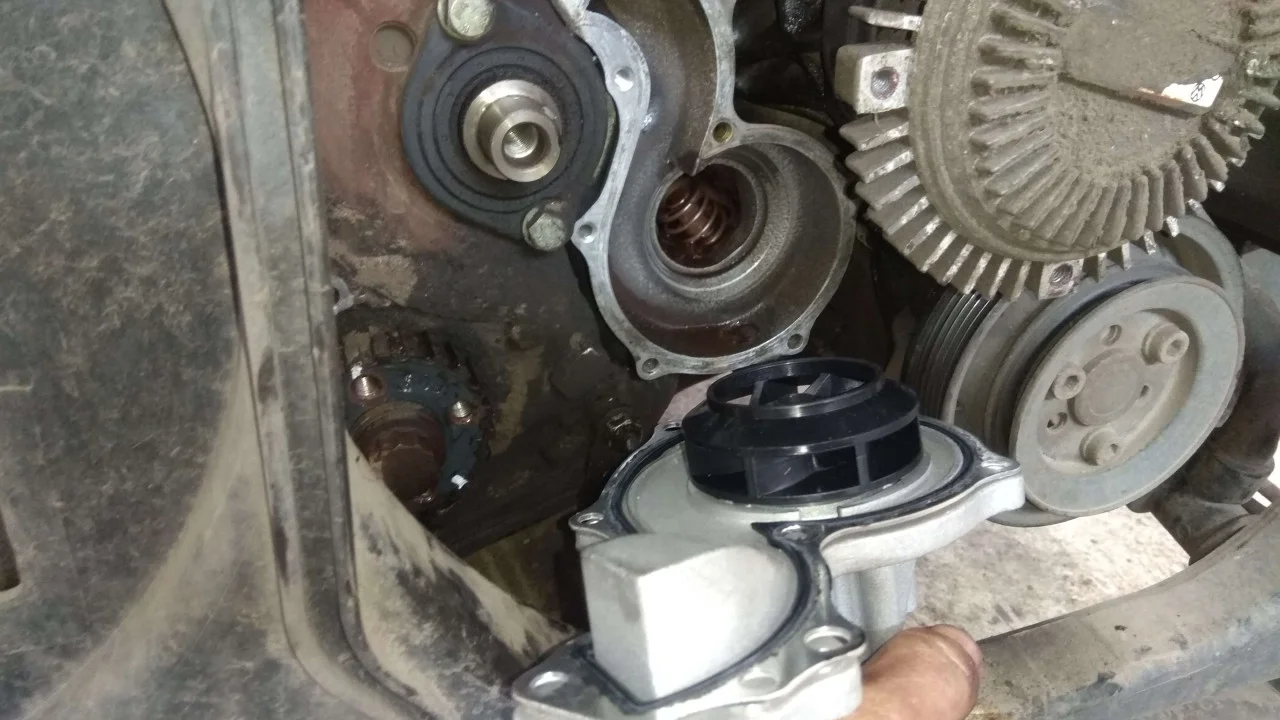

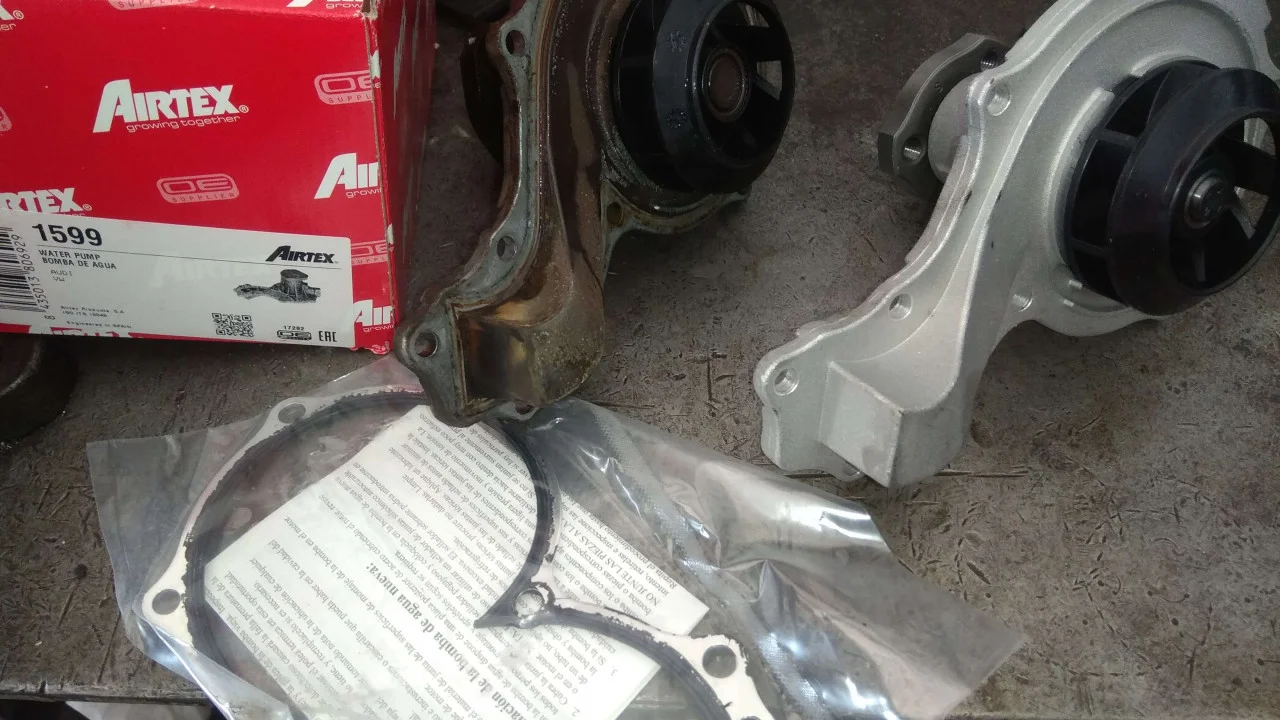

Теперь сравниваем старую и приобретенную помпы, осматривая их со всех сторон.

Устанавливаем на новую помпу новую прокладку и прикручиваем помпу на очищенное и обезжиренное посадочное место на двигателе.

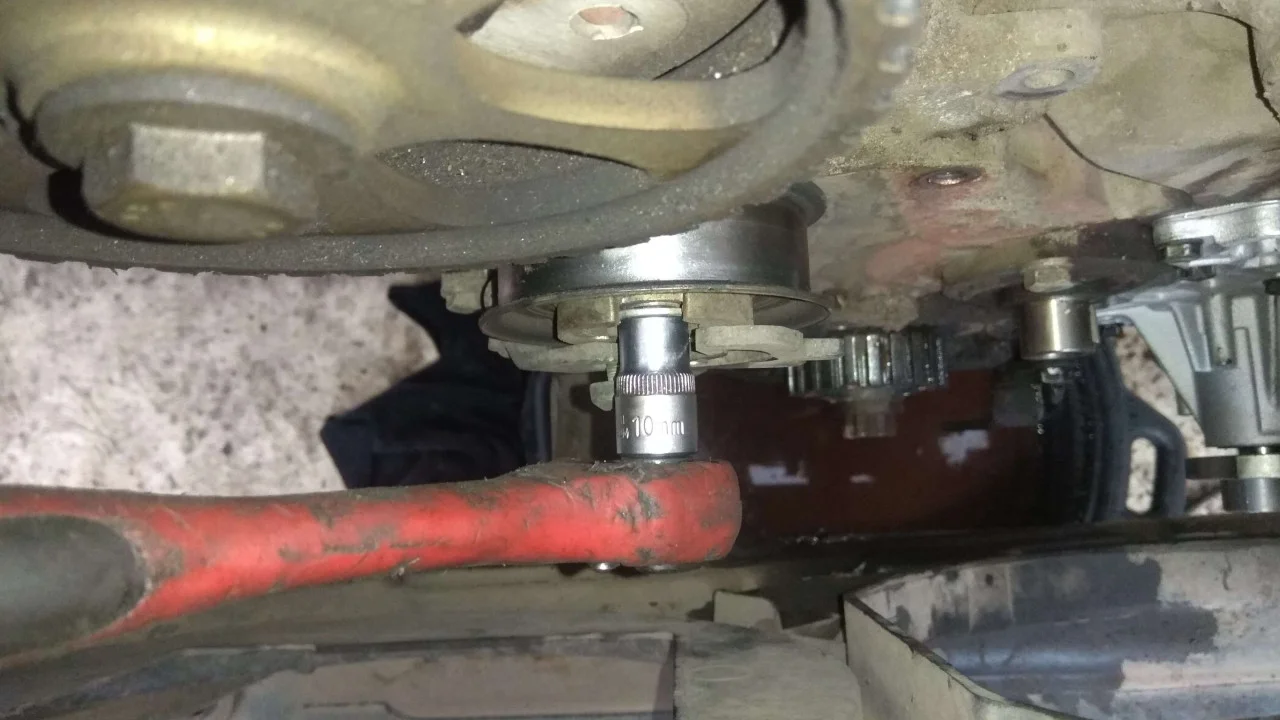

Установив помпу приступаем к замене натяжного ролика ремня ГРМ. Ключом на 10 мм откручиваем гайку крепления натяжного ролика.

И выкручиваем болт натяжной планки. Снимаем ролик, отводя планку в сторону.

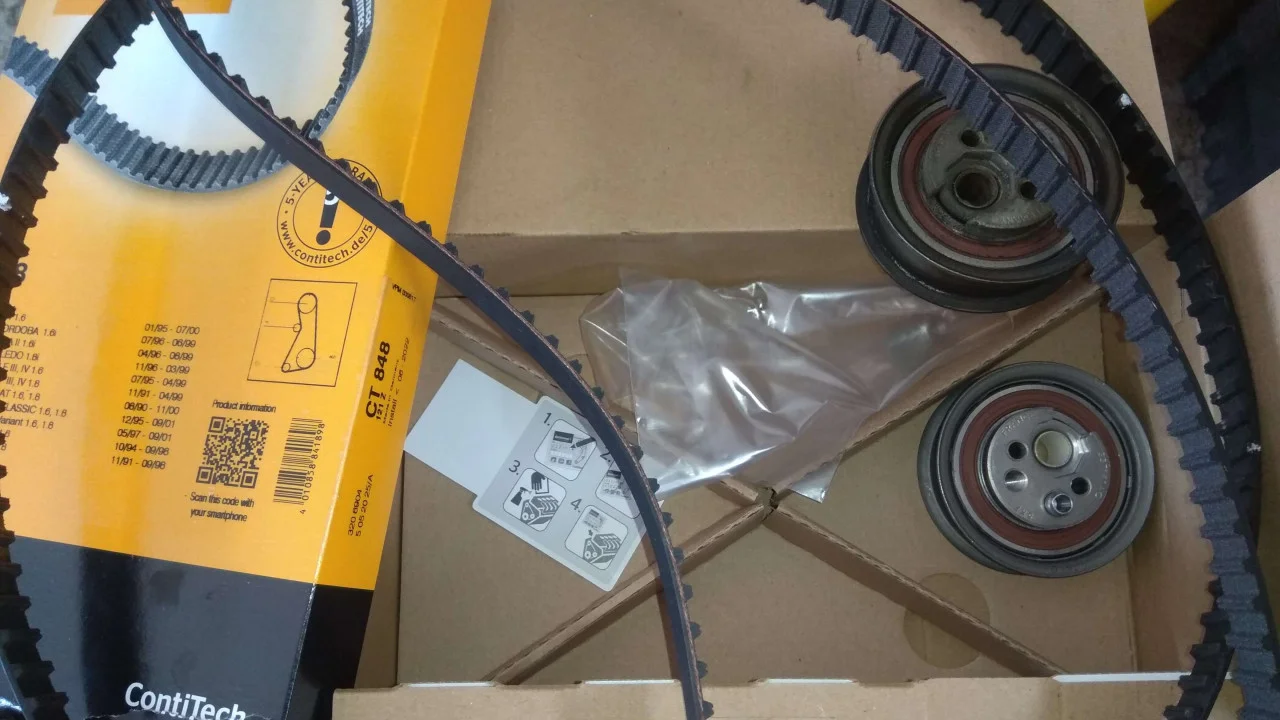

Сравниваем приобретенный комплект ГРМ со снятыми ремнем и роликом.

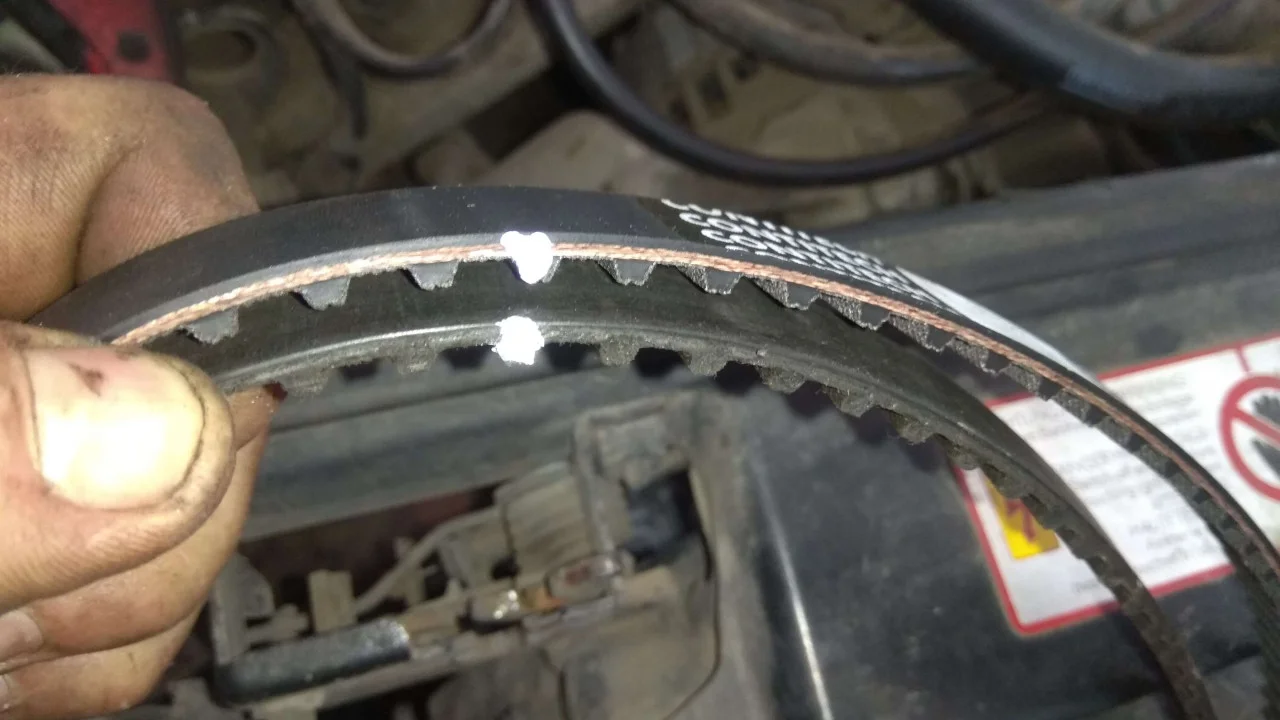

Переносим наши метки со снятого ремня на новый ремень.

Устанавливаем на двигатель новый натяжной ролик ГРМ.

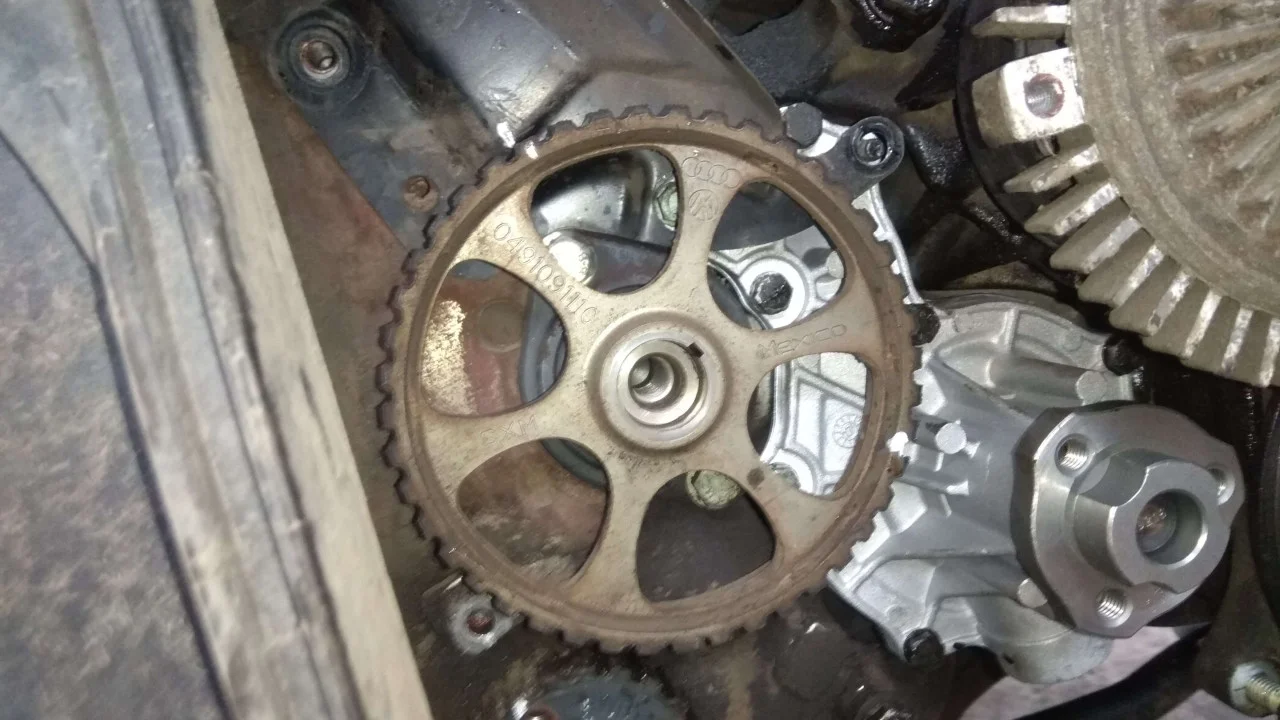

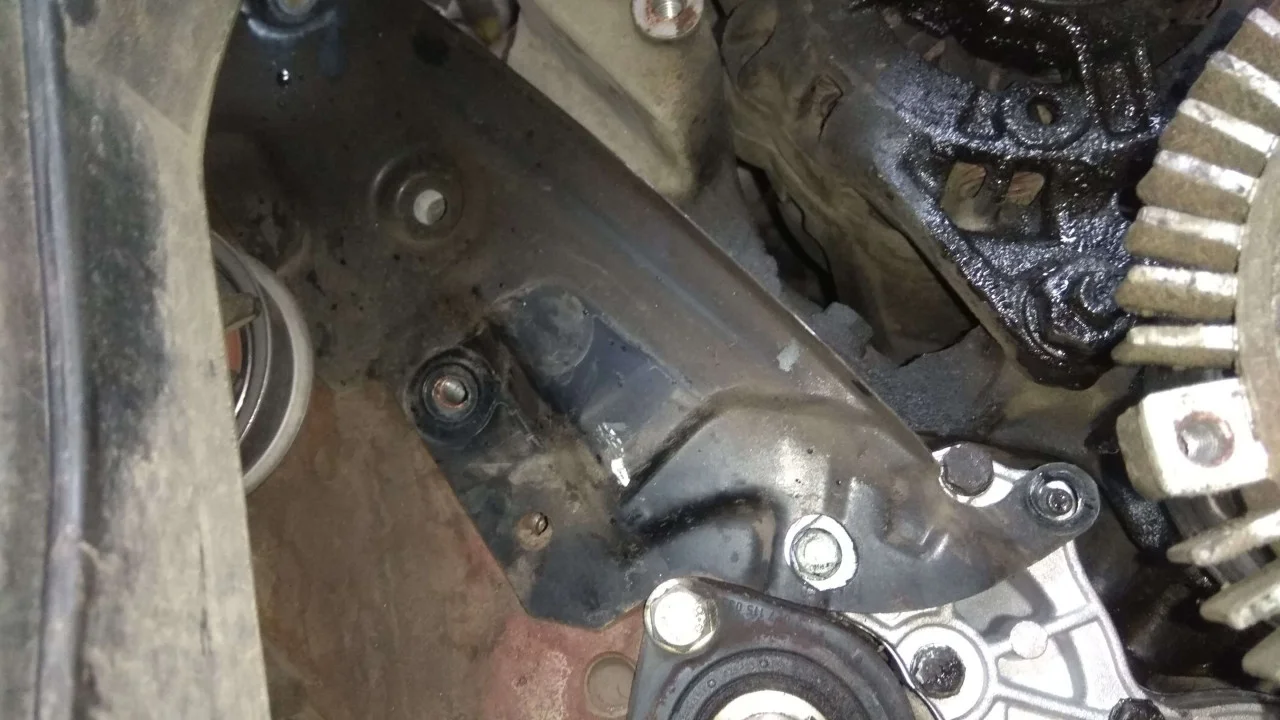

Устанавливаем и прикручиваем внутренний защитный экран механизма ГРМ.

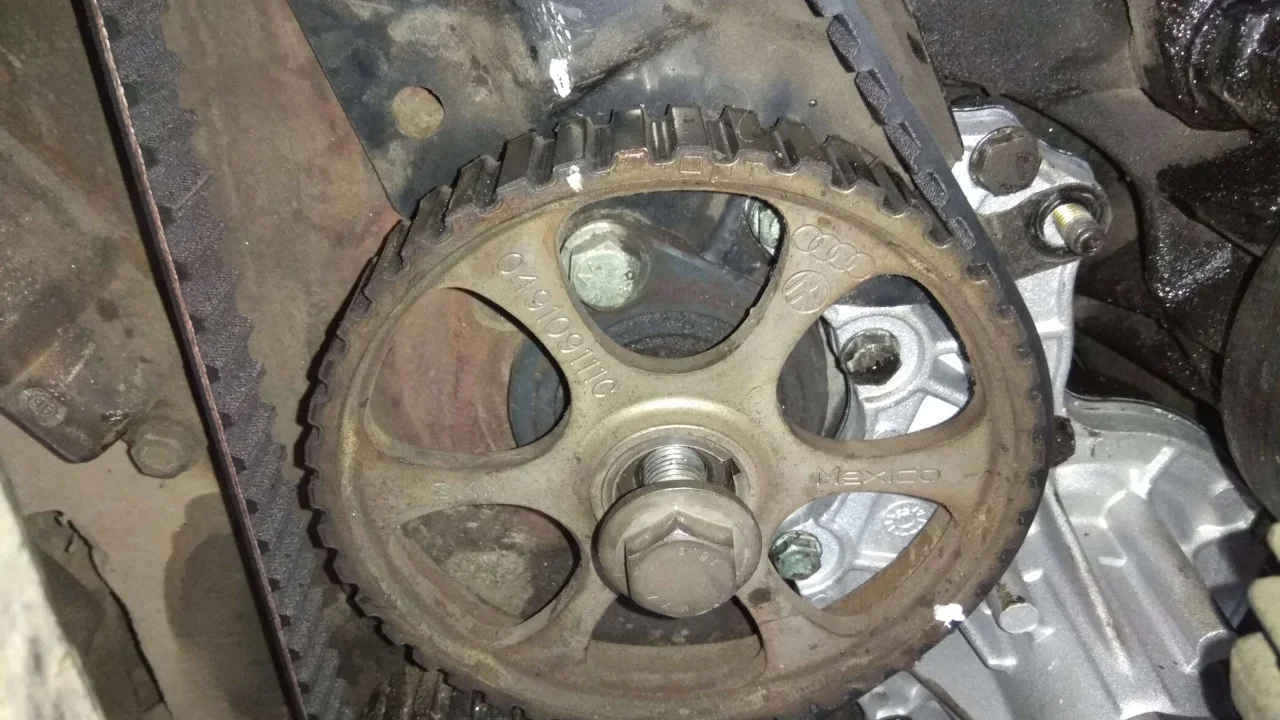

Устанавливаем на место звезду промежуточного вала.

Надеваем на звезды новый ремень ГРМ, совмещая метки ремня и метки на звездах.

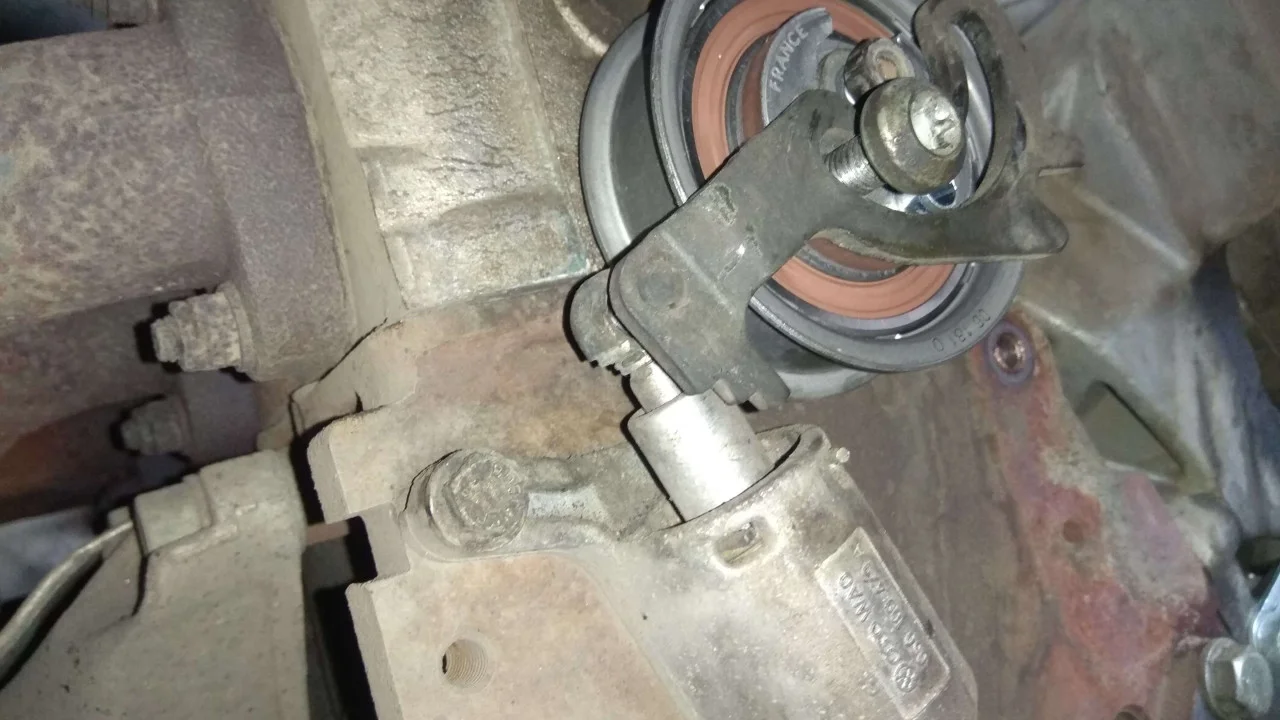

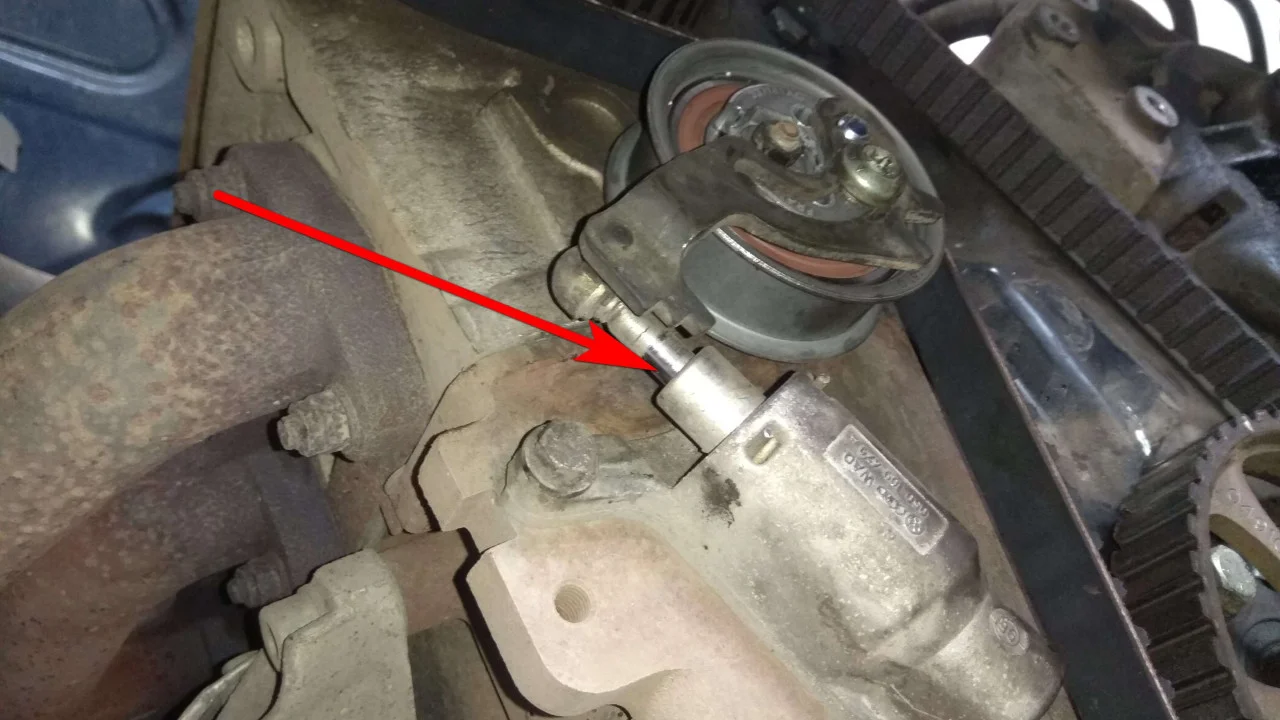

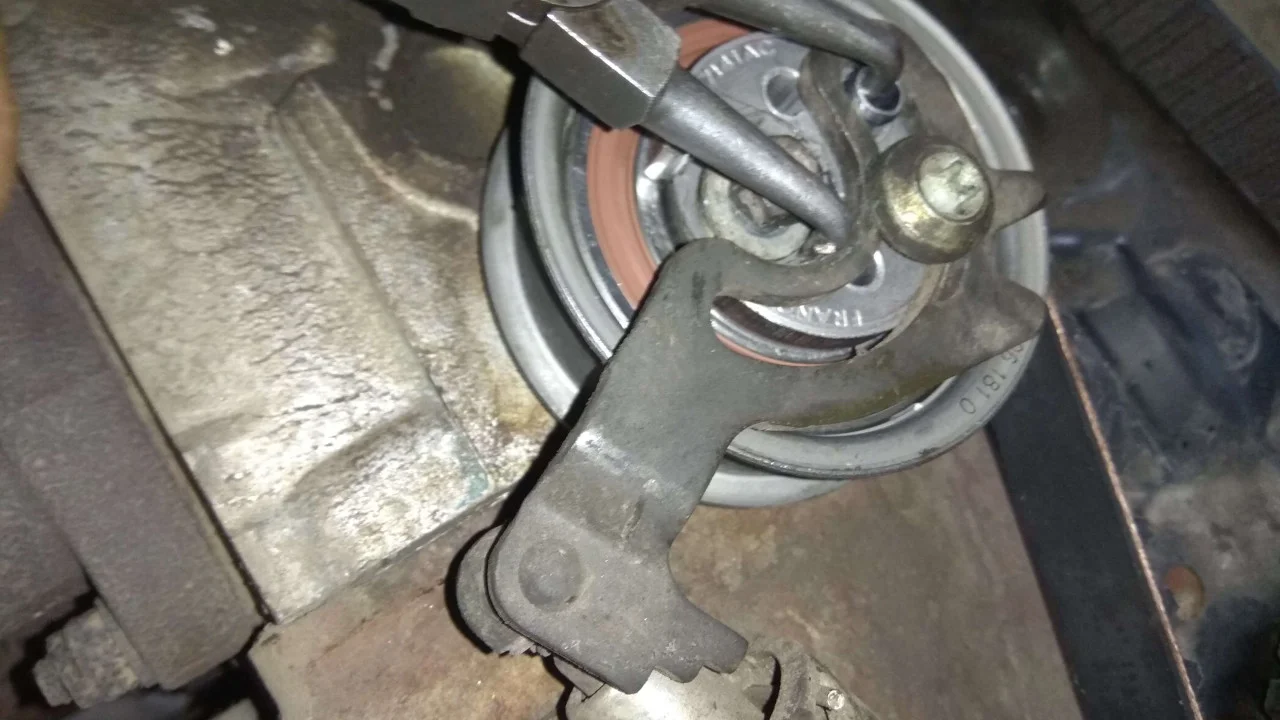

Для натяжки ролика и установки его на прежнее положение на натяжной планке, удобно воспользоваться съемником стопорных колец. Натягиваем ролик и зажимаем болт и гайку ролика.

Автоматический натяжитель ремня ГРМ сам отрегулирует нужную натяжку ремня.

Прикручиваем болт крепления промежуточного вала. Рекомендуем резьбу болта смазать фиксатором резьбы.

После натяжки ремня и проверки всех меток можно приступать к обратной сборке двигателя. Устанавливаем на место защитные кожухи механизма газораспределения.

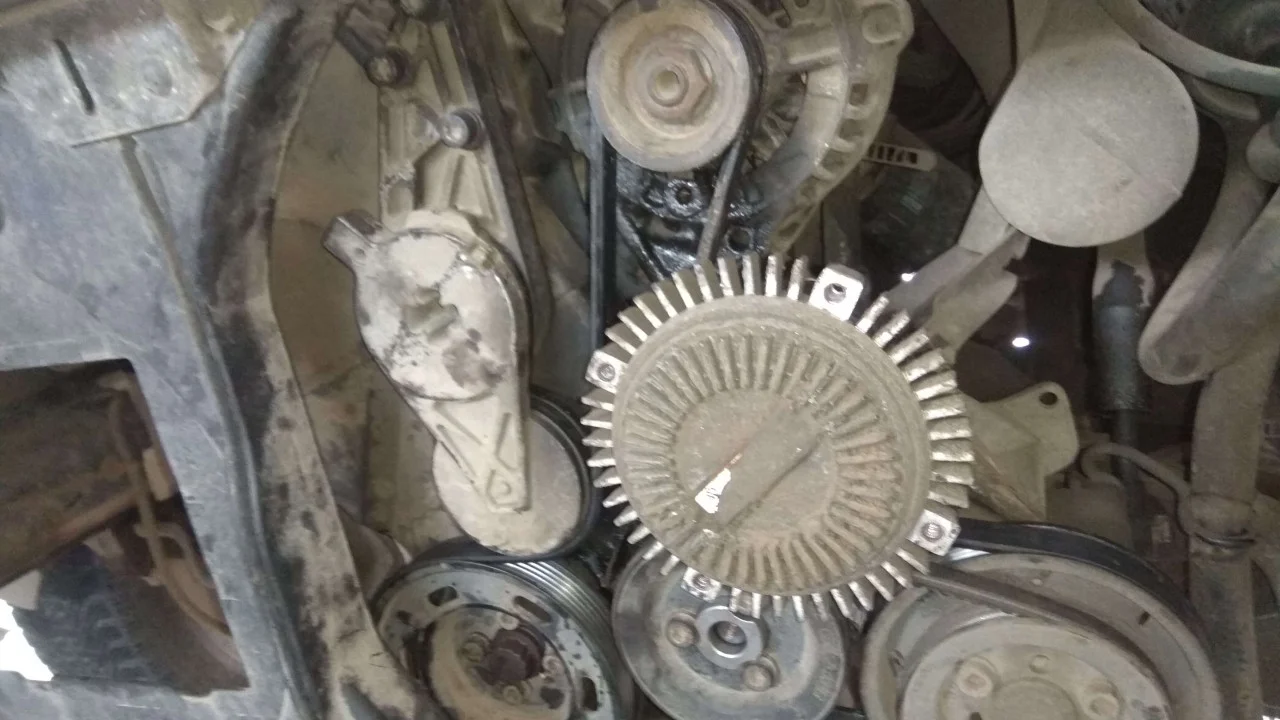

Прикручиваем шкивы и ролик, устанавливаем ремни.

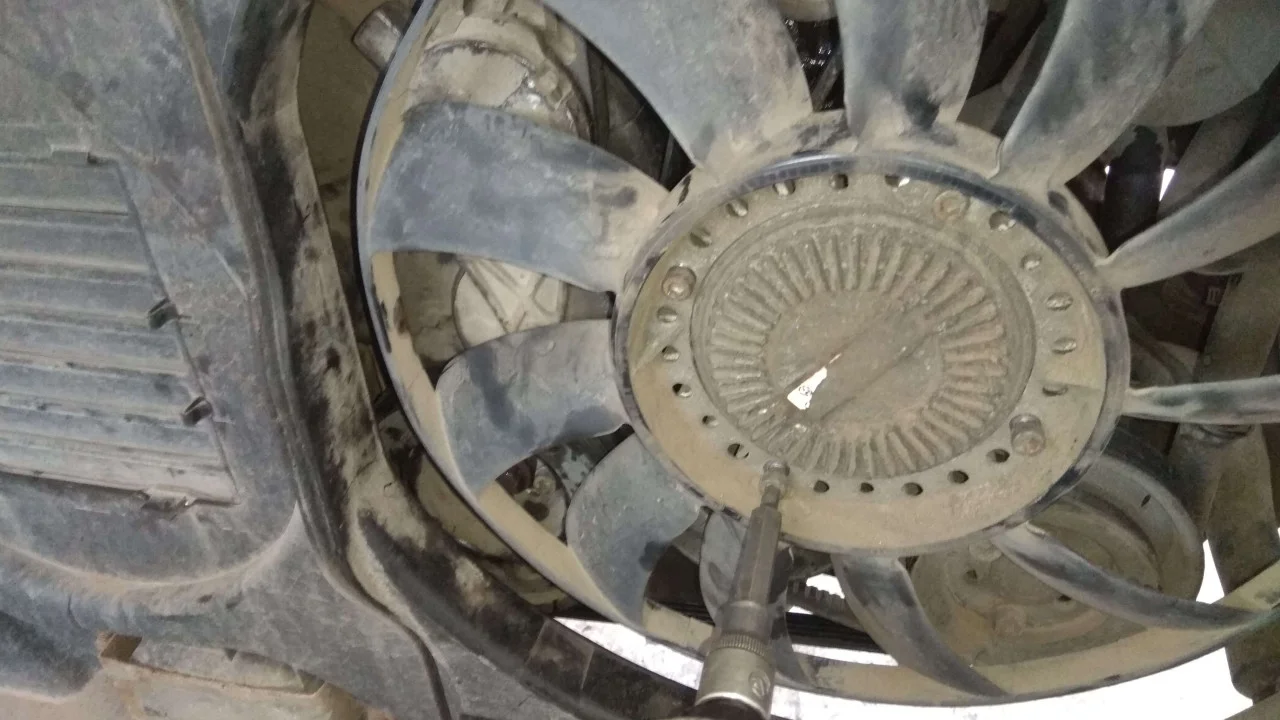

Прикручиваем вентилятор к вискомуфте.

Устанавливаем радиатор системы охлаждения, подсоединяем верхний и нижний патрубки радиатора. Для более легкого одевания патрубков рекомендуем забрызгать всё смазкой WD-40 или её аналогом.

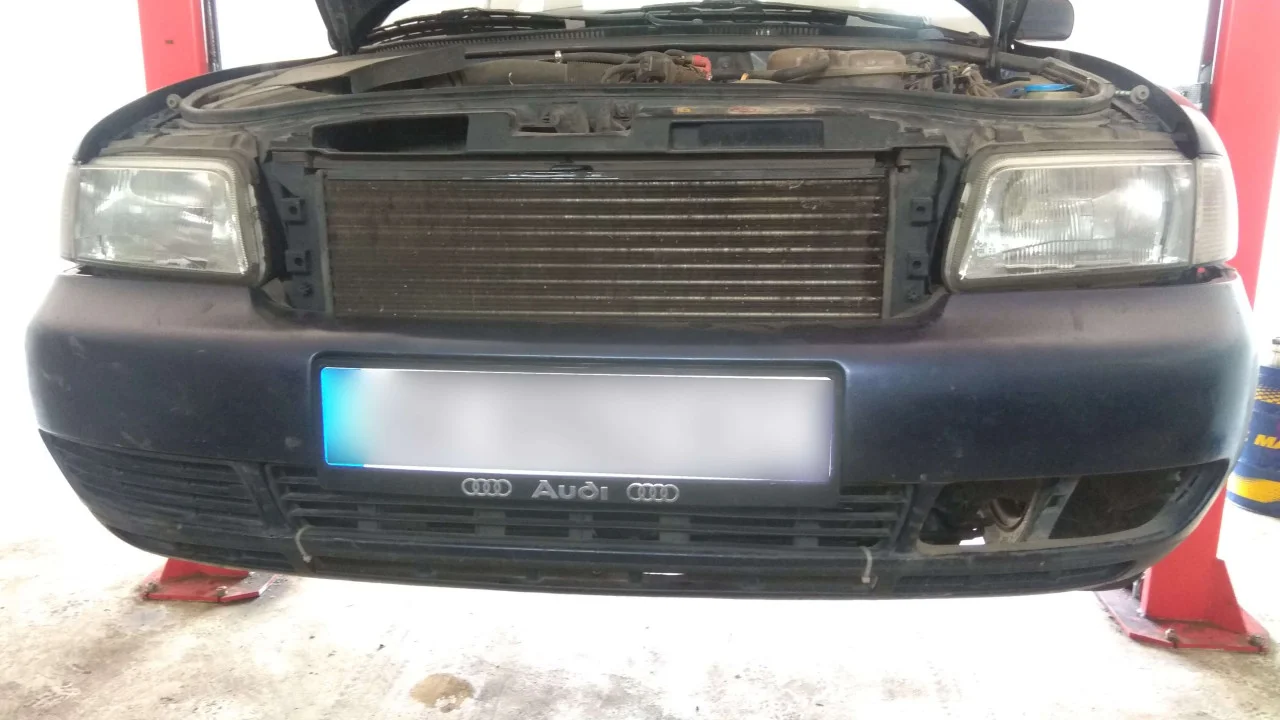

Устанавливаем и прикручиваем на своё место передний бампер.

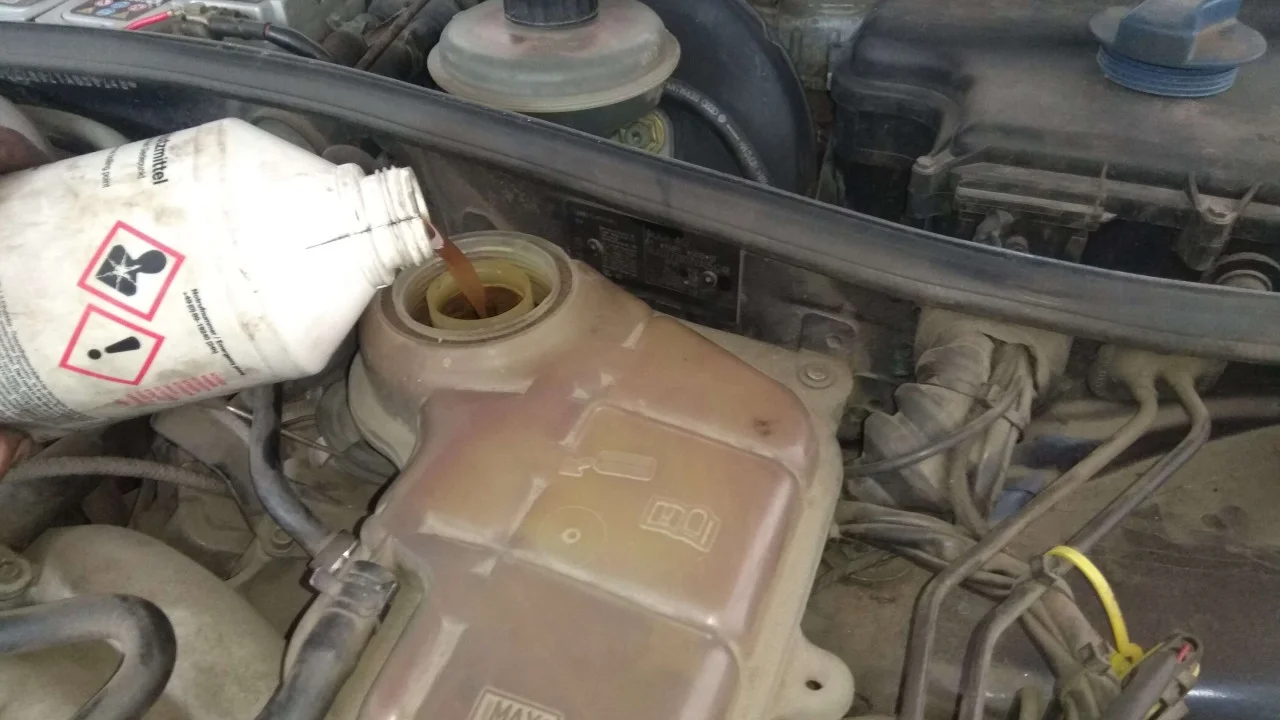

После окончательной сборки заливаем антифриз в систему охлаждения.
