Замена ремня ГРМ на Лансер 9

Приступаем к работе по замене зубчатого газораспределительного ремня ремня на MITSUBISHI Lancer IX 1.6.

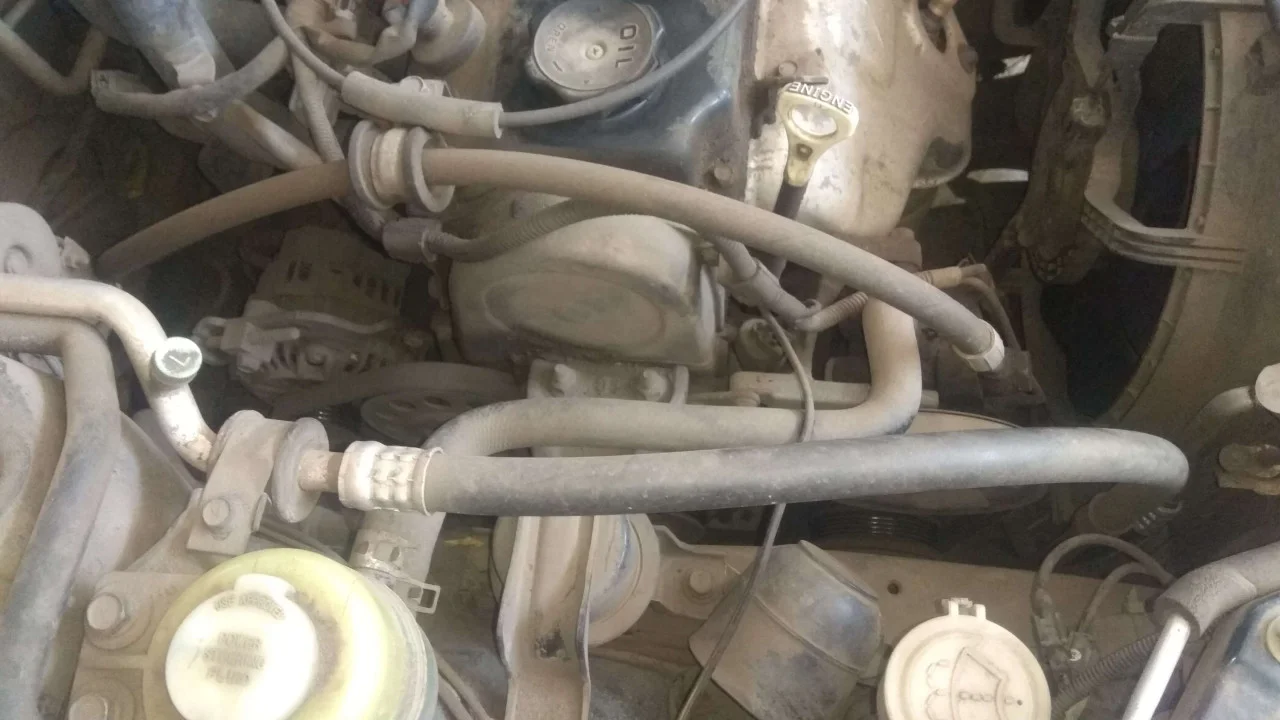

На данном автомобиле, под капотом, возле привода ГРМ много шланг и проводов, но они никак не мешают замене ремня и ролика газораспределительного механизма. Поэтому дополнительно ничего снимать не нужно.

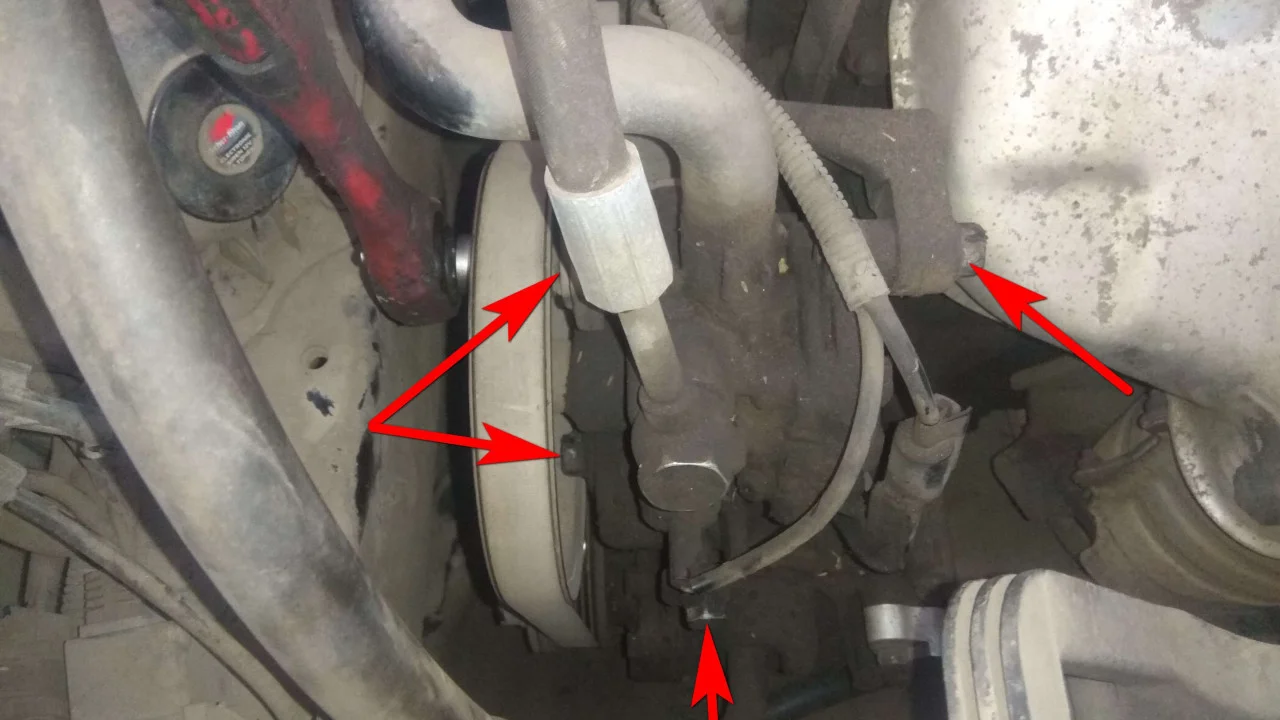

Приступаем к снятию приводных ремней. Ремень гидроусилителя руля натягивается самим ГУРом. Сперва приоткручиваем болты крепления гидроусилителя, указанные боковыми стрелками. Используем ключ на 12 мм. А затем выкручиваем, тем же ключом, натяжной болт ГУРа, указанный нижней стрелкой. Ослабив натяжку ремня, вытаскиваем сам ремень.

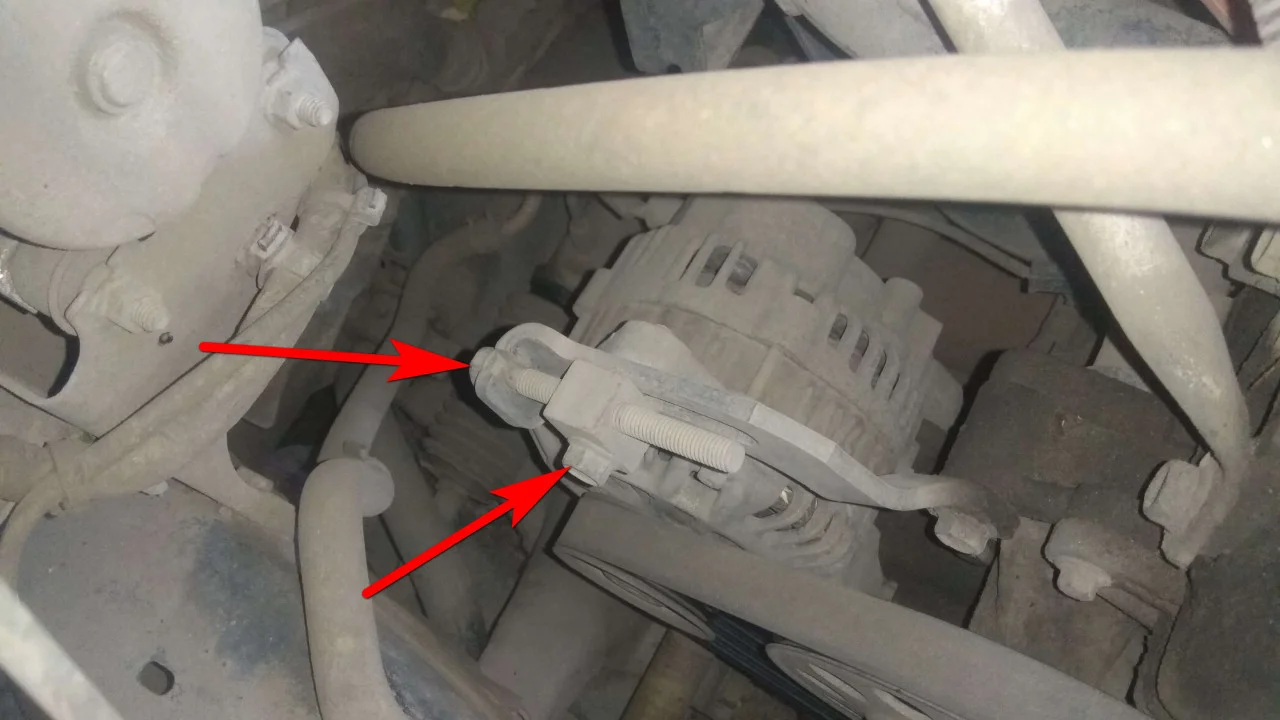

Ремень привода генератора снимаем, приоткрутив центральный болт натяжной планки генератора (ключ на 14 мм) и выкрутив натяжной болт (ключом на 12 мм), ослабив натяжку ремня.

Но перед снятием ремня, рекомендуем ослабить затяжку болтов крепления шкива водяного насоса. Используем для этого ключ на 10 мм.

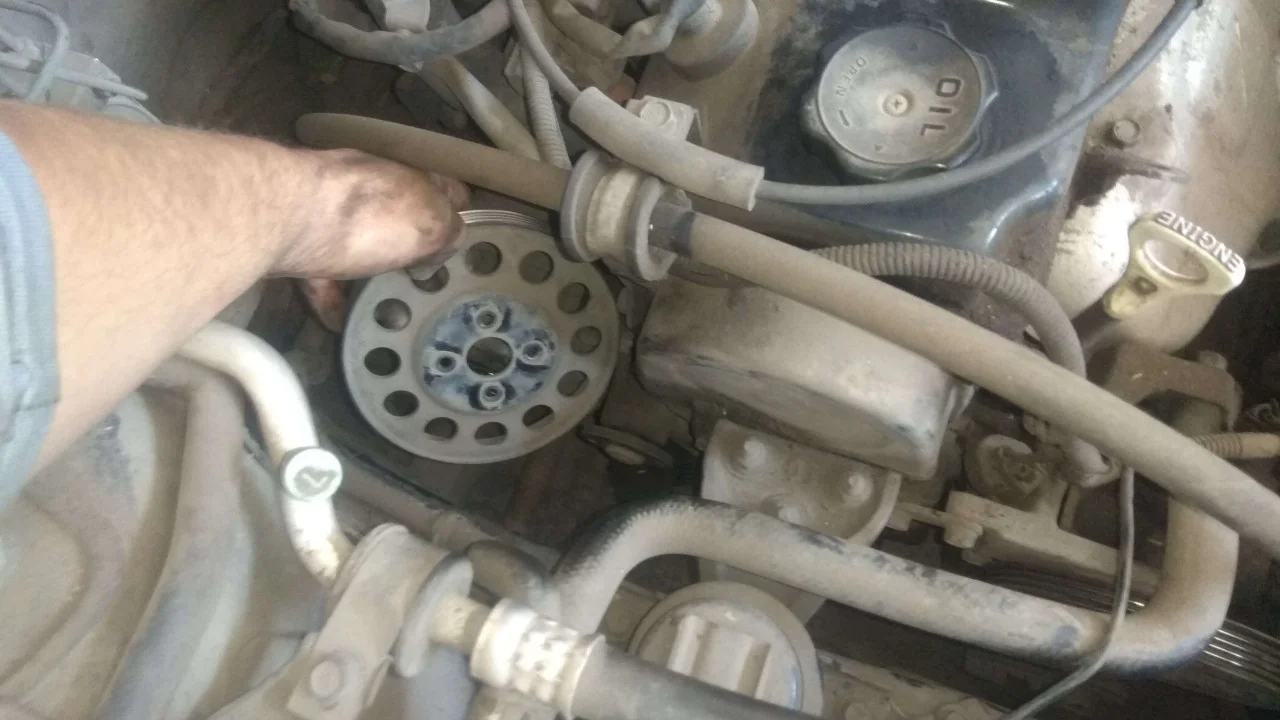

Снимаем ремень генератора и откручиваем шкив помпы.

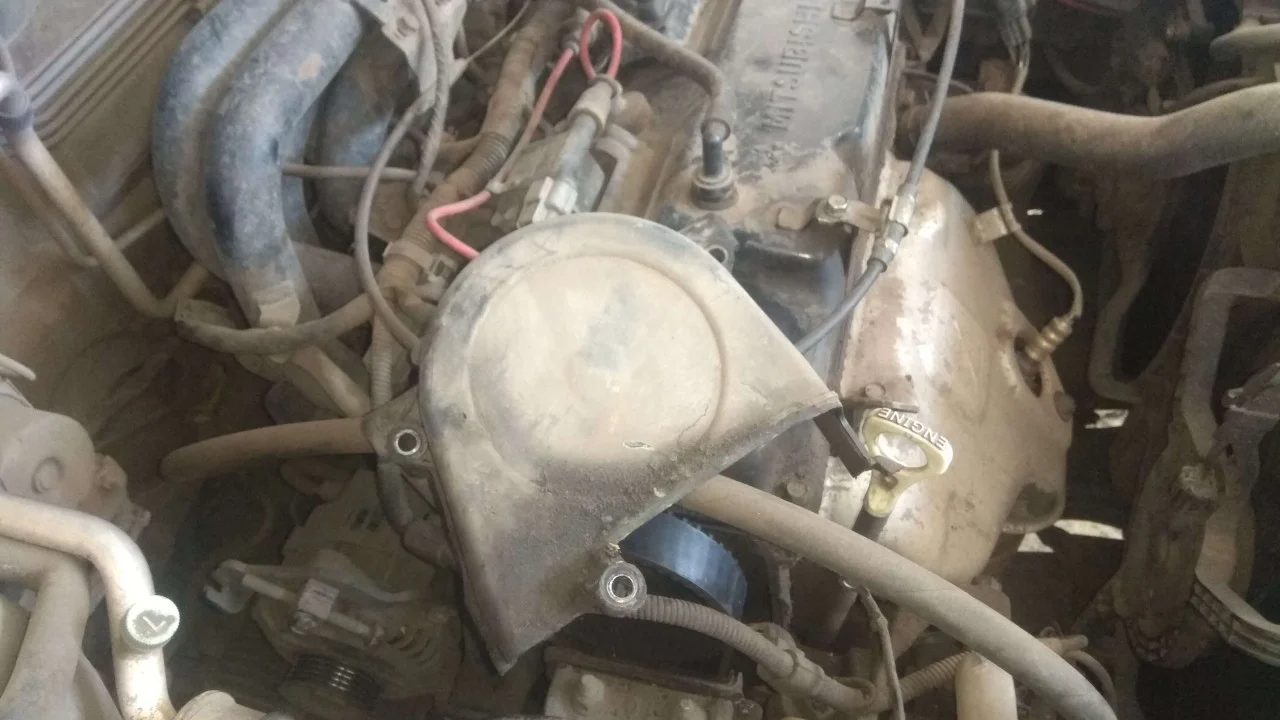

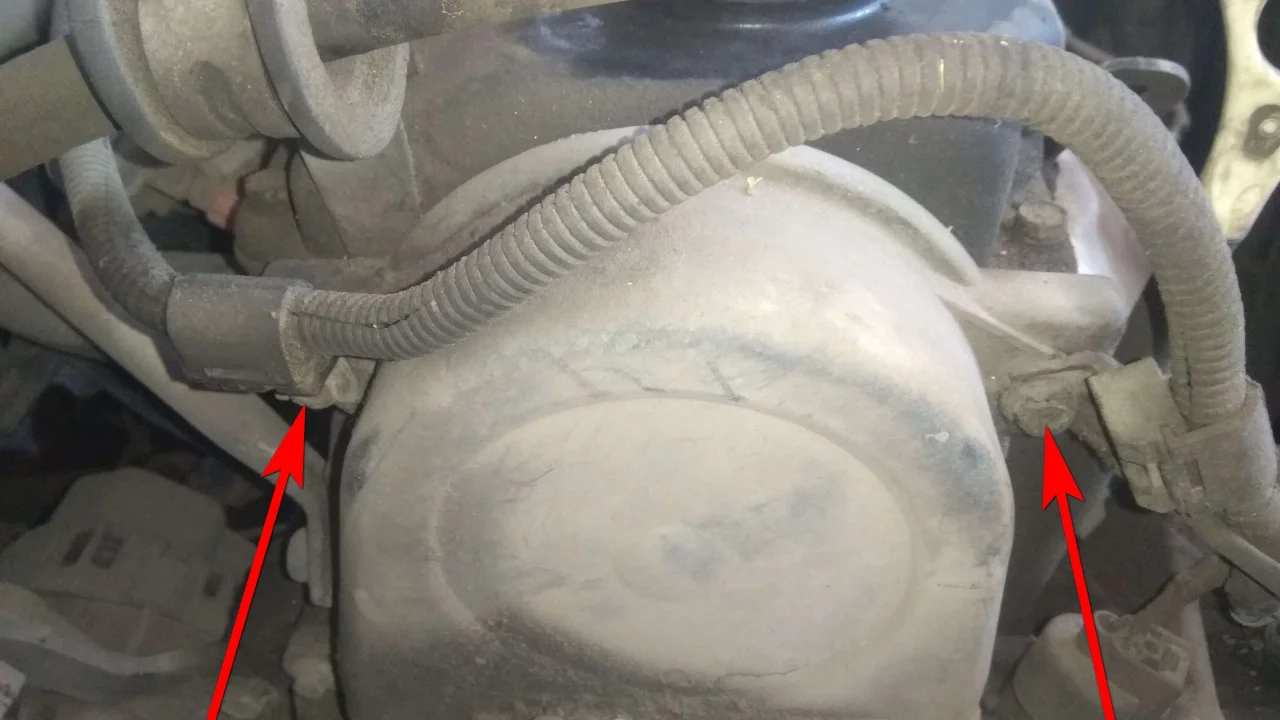

Перед тем как перейти к разбору автомобиля со стороны колеса, снимаем верхний кожух газораспределительного ремня. Откручиваем два крепежных болта кожуха, используя ключ на 10 мм.

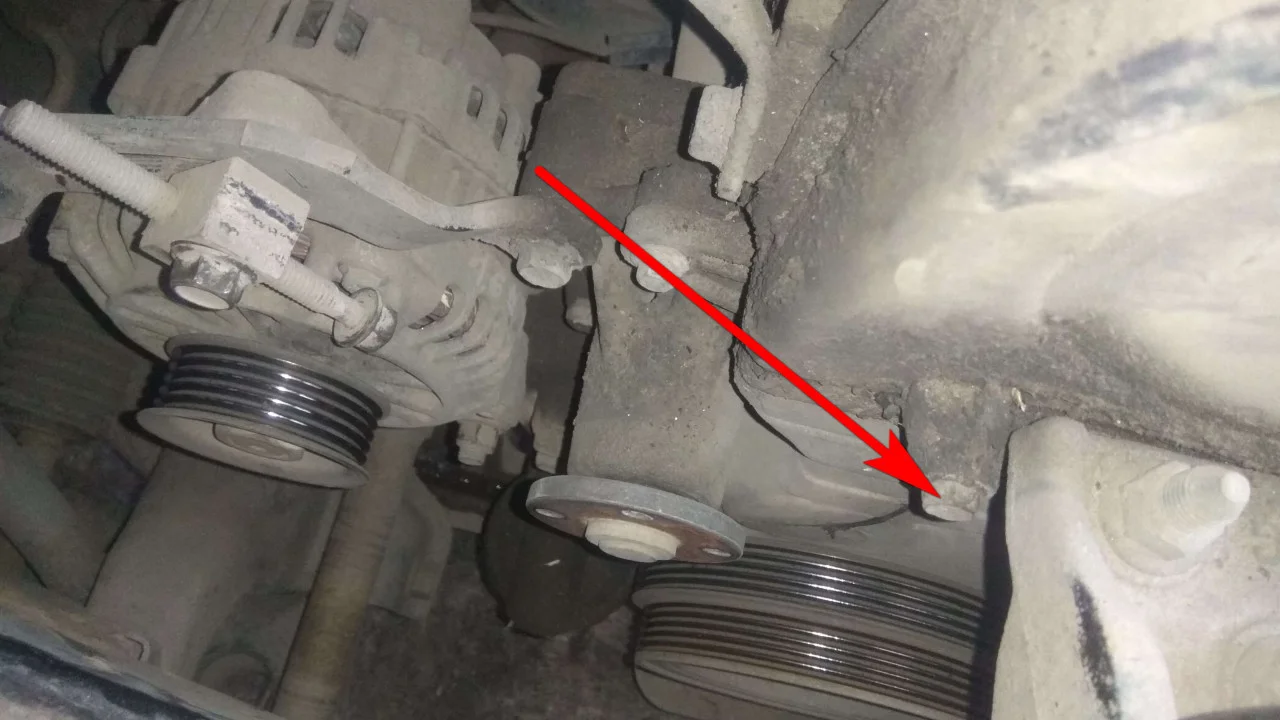

И еще один болтик, возле подушки двигателя, слева.

И снимаем верхний кожух ГРМ. Сняв его, перебираемся вниз автомобиля. Поддомкрачиваем колесо или выставляем авто на подъемник.

С помощью колесного ключа или головки на 17мм откручиваем болты и снимаем колесо.

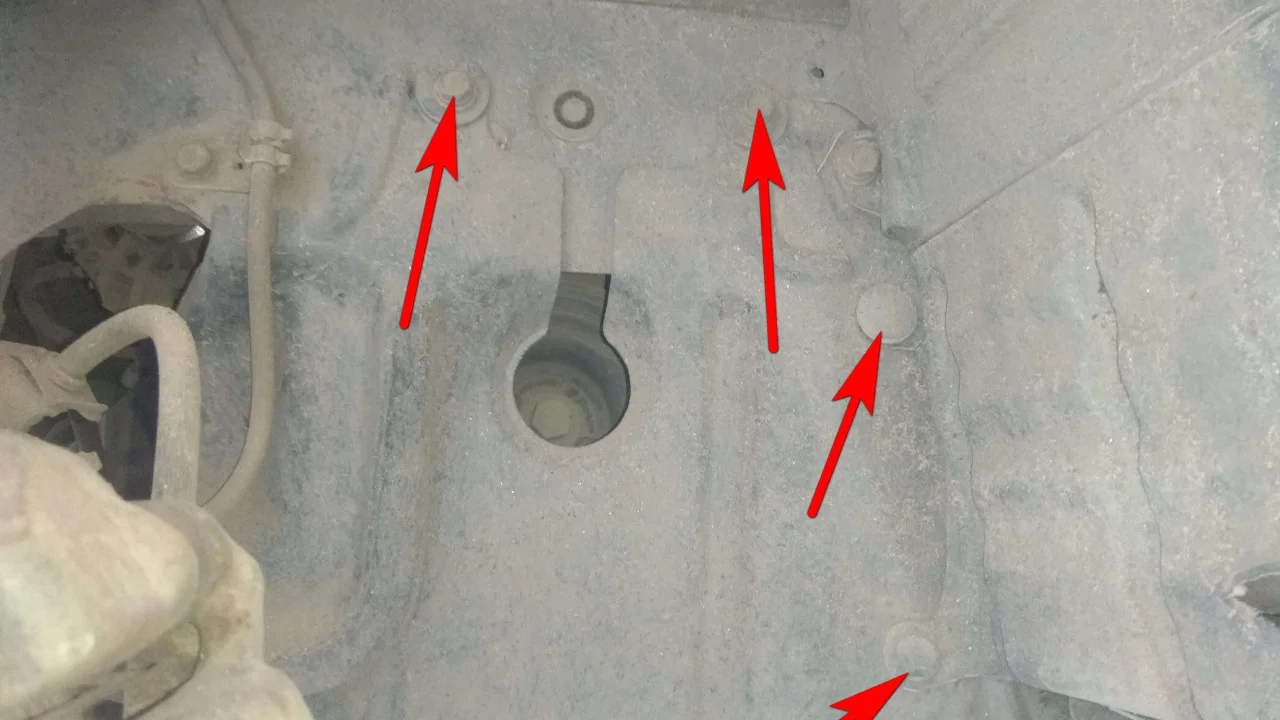

За колесом мы видим боковую защиту двигателя, защищающую ременной привод двигателя от грязи. Снимаем её, открутив два верхних крепежных болта, используя ключ на 12мм. И вытащив, с помощью отвертки или специального съемника, три крепежных пистона.

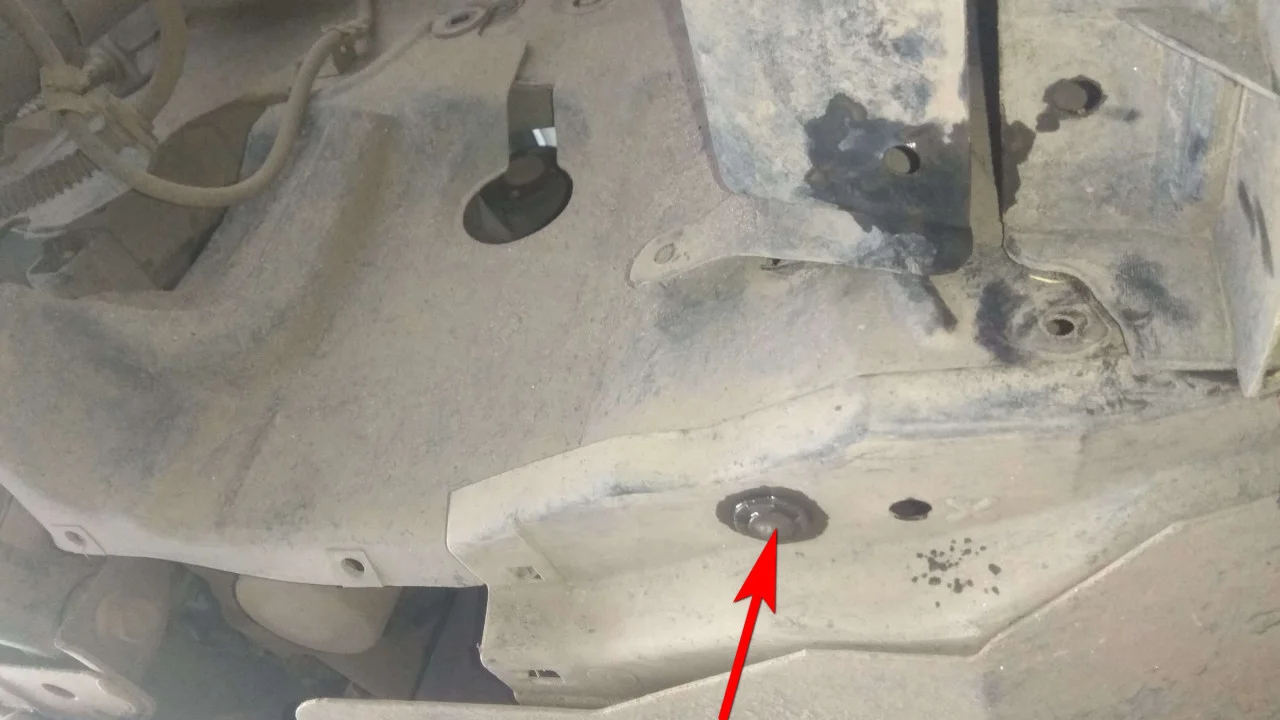

Так же необходимо вытащить еще один пистон крепления нижней защиты к боковой защите.

После снятия всего крепежа вытаскиваем боковую защиту, освобождая доступ к двигателю. И продолжаем добираться до механизма ГРМ.

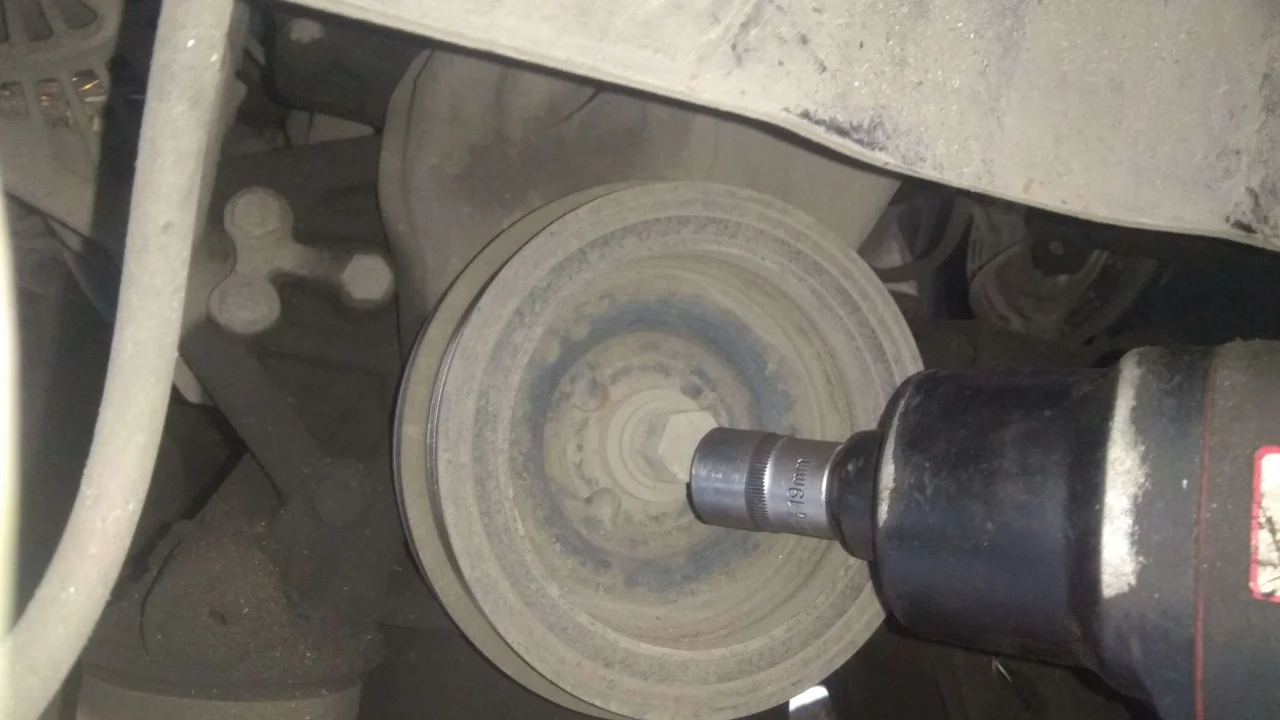

Пневмогайковертом и головкой на 19 мм откручиваем центральный болт, который держит шкив коленвала. Если гайковерта нет, то необходимо придумать, как застопорить двигатель. Мы можем предложить два варианта. Первый и самый простой способ, это помощник должен сесть в авто, включить пятую или четвертую передачу на КПП и нажать на педаль тормоза. Второй способ, это необходимо добраться до маховика и что-то вставить между зубьев маховика, например отвертку.

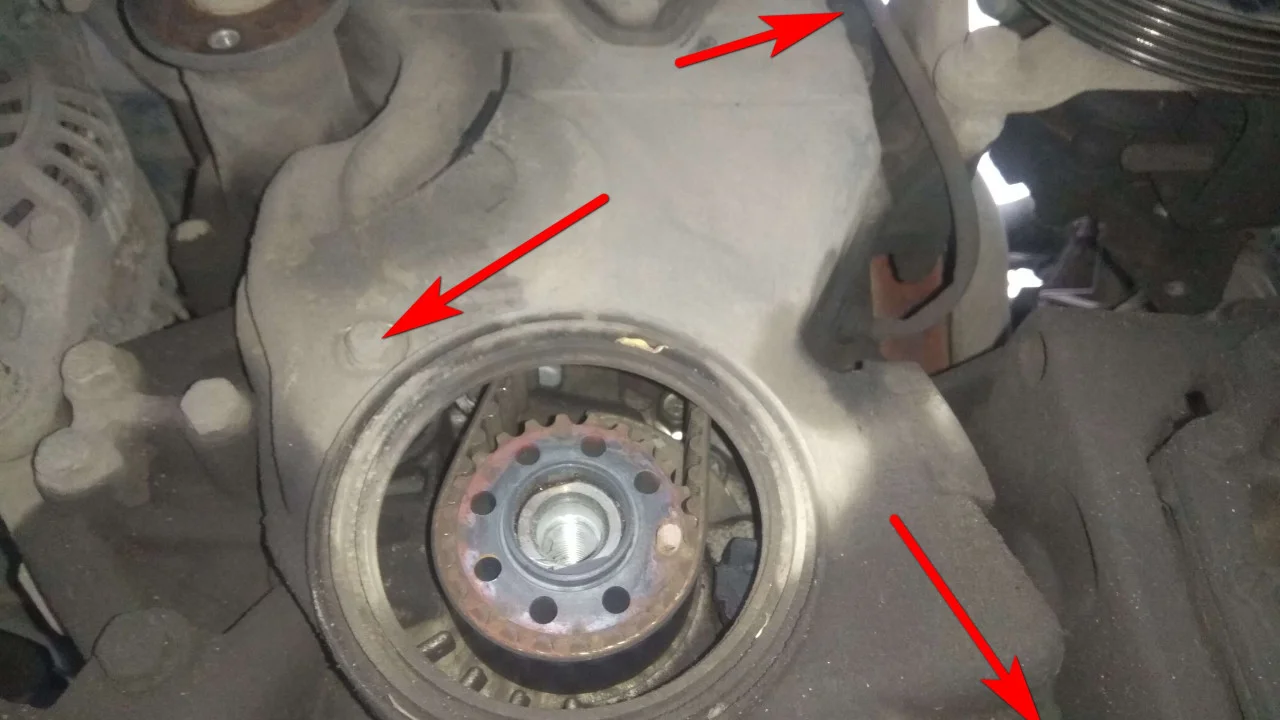

Открутив и сняв шкив коленвала, приступаем к откручиванию болтов крепления нижнего защитного кожуха механизма ГРМ. Используем ключ на 10 мм.

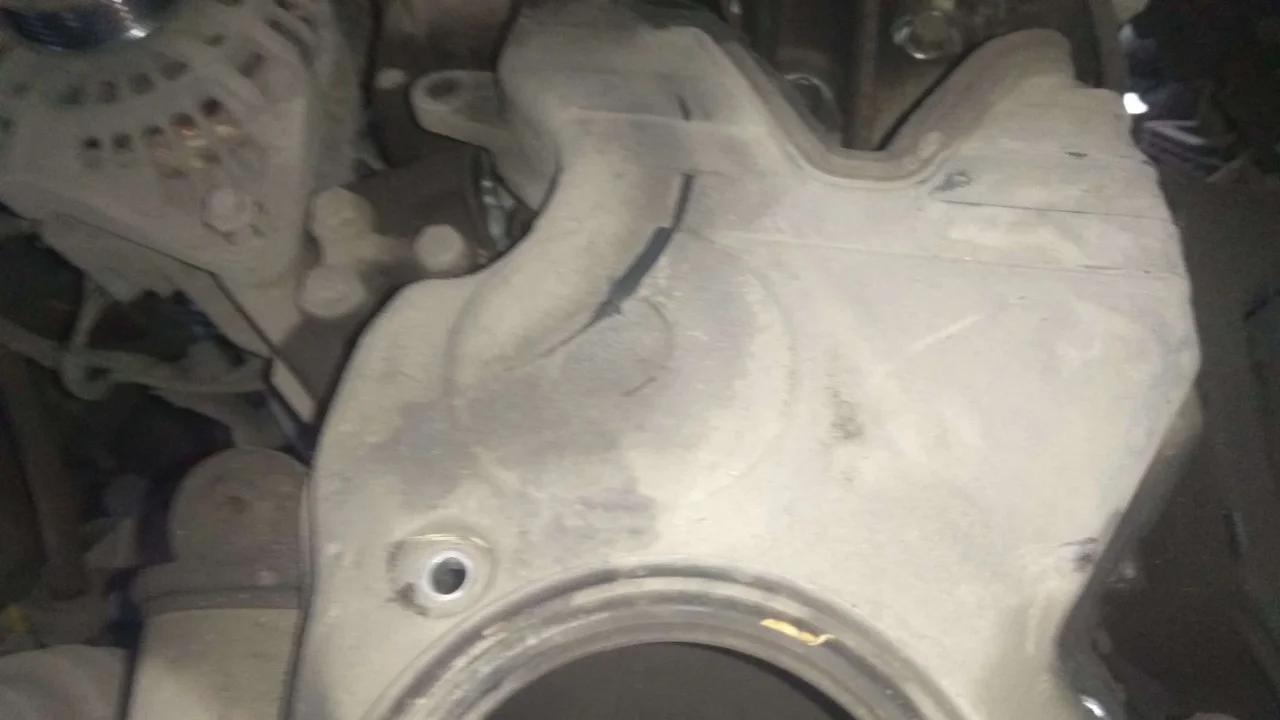

Открутив крепеж, вытаскиваем вниз нижнюю защиту ремня.

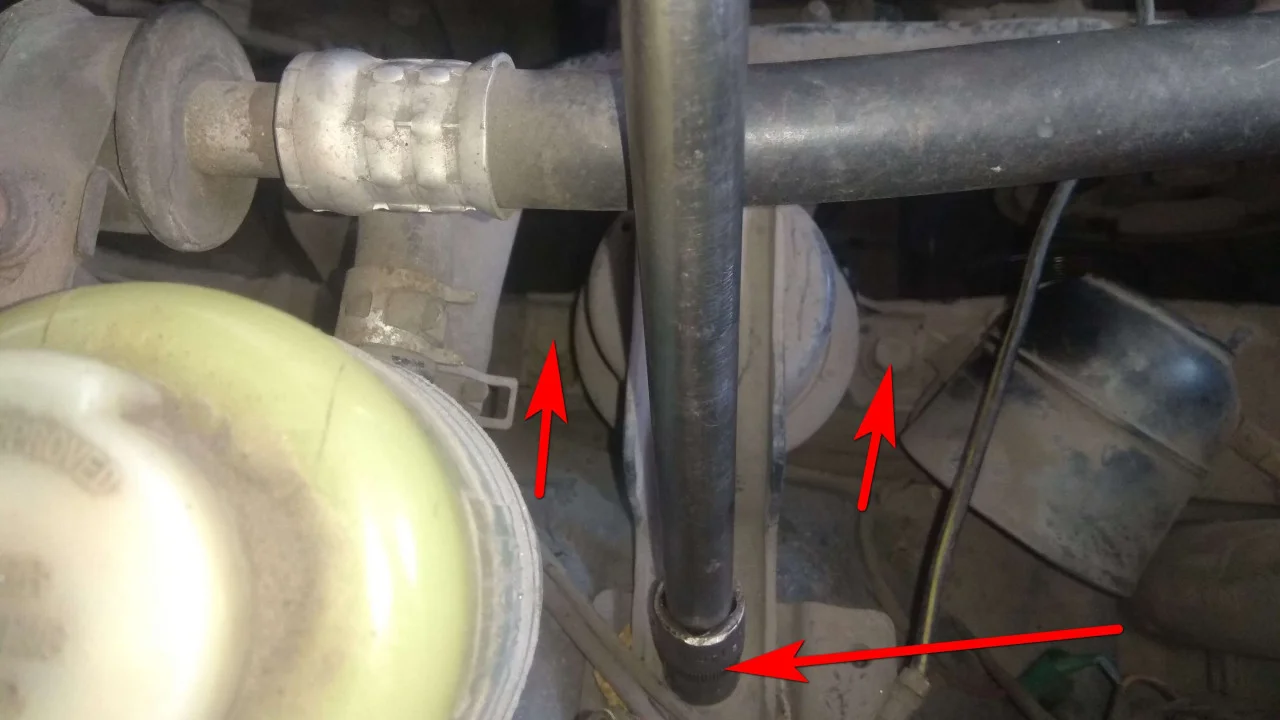

Далее нам необходимо снять подушку двигателя. Для начала мы откручиваем подушку от кузова автомобиля, используя ключ на 14 мм.

Далее нам необходимо под двигатель подставить подпорку. Чтобы не снимать нижнюю защиту двигателя, мы между защитой и поддоном двигателя установили кусок деревянной доски.

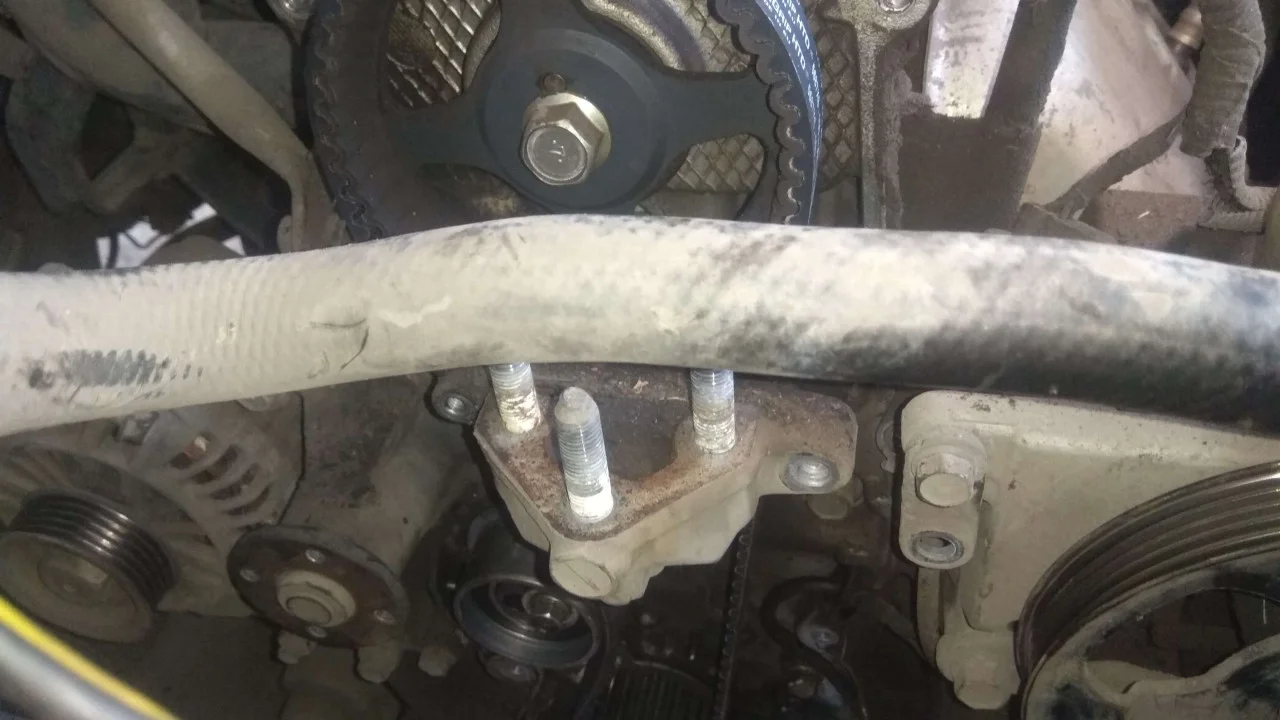

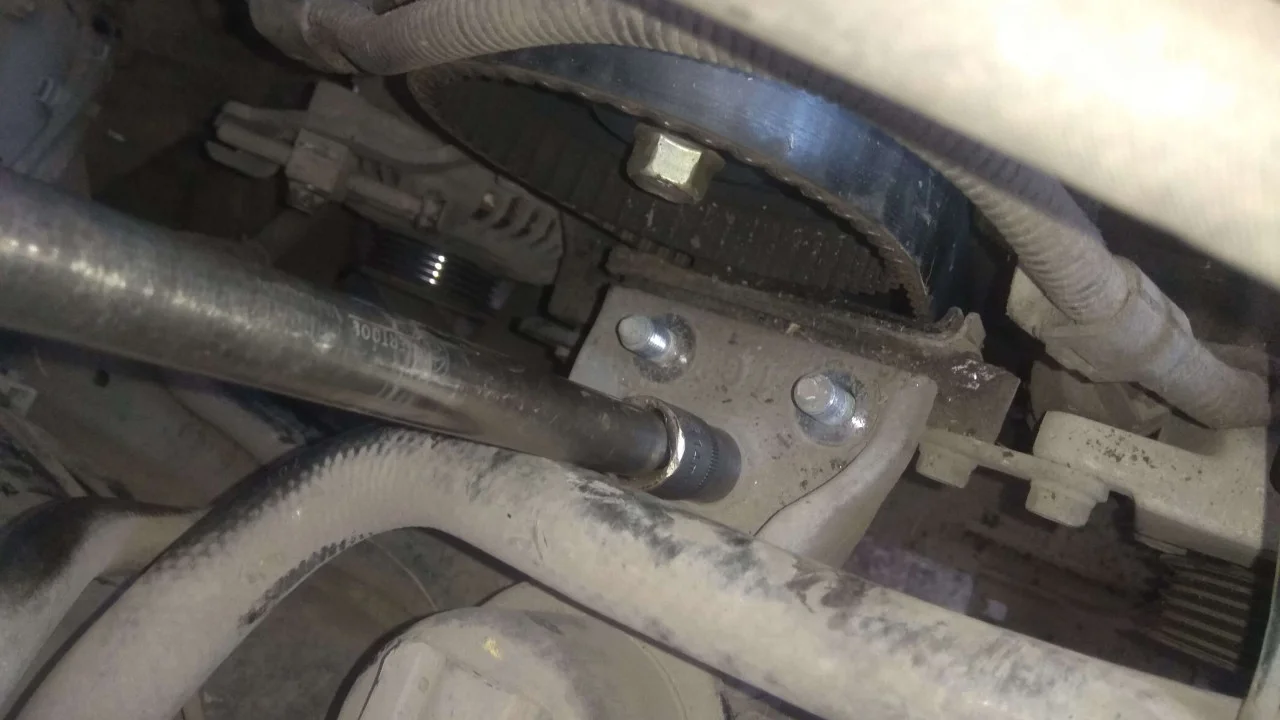

Подперев двигатель можно смело откручивать подушку от кронштейна двигателя. Откручиваем три крепежных гайки, используя также ключ на 14 мм. И снимаем подушку.

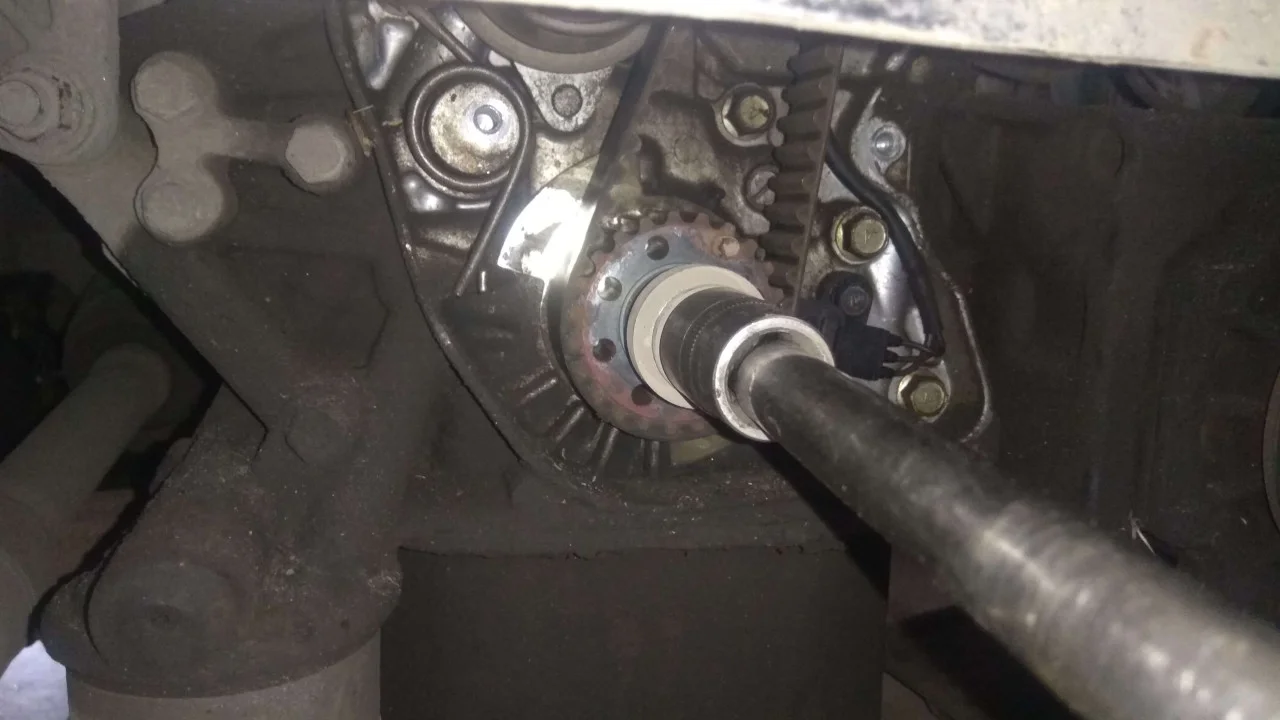

Далее нам нужно выставить двигатель по меткам. Вкручиваем в коленвал центральный болт, чтобы было удобно прокручивать двигатель.

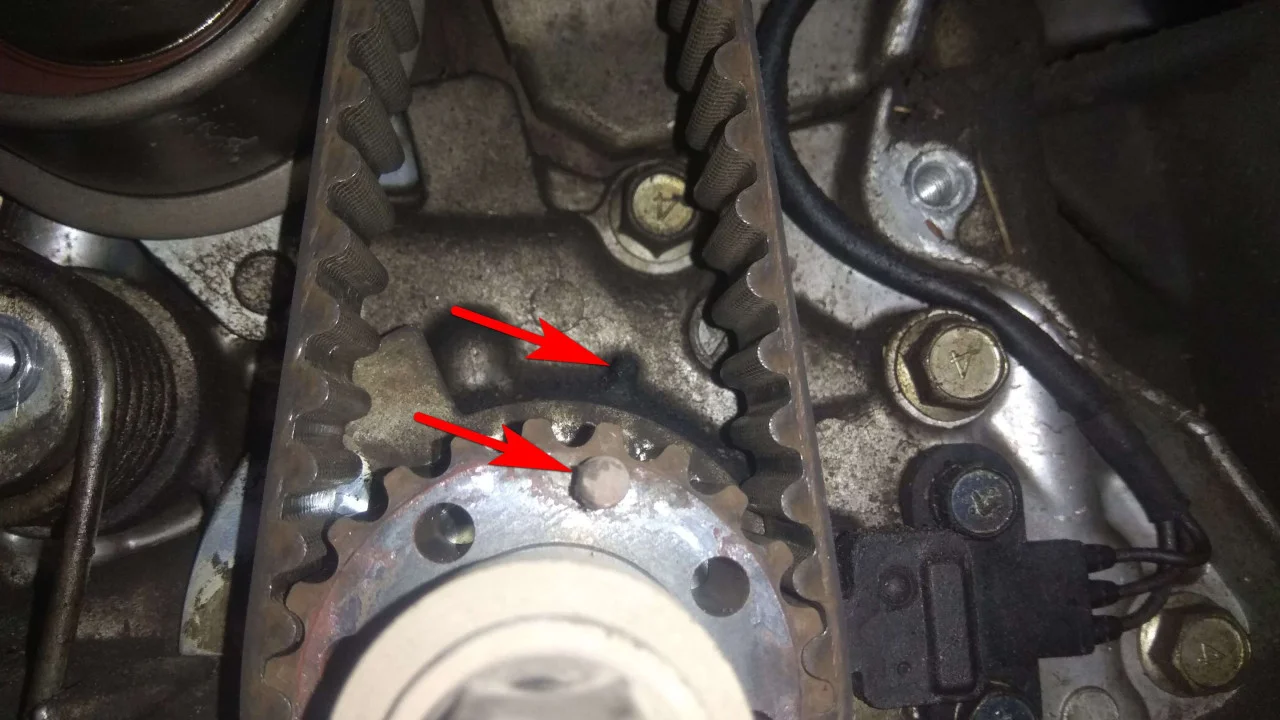

Прокручиваем двигатель до тех пор, пока шпонка на звезде коленвала не встанет напротив выступа на передней крышке двигателя.

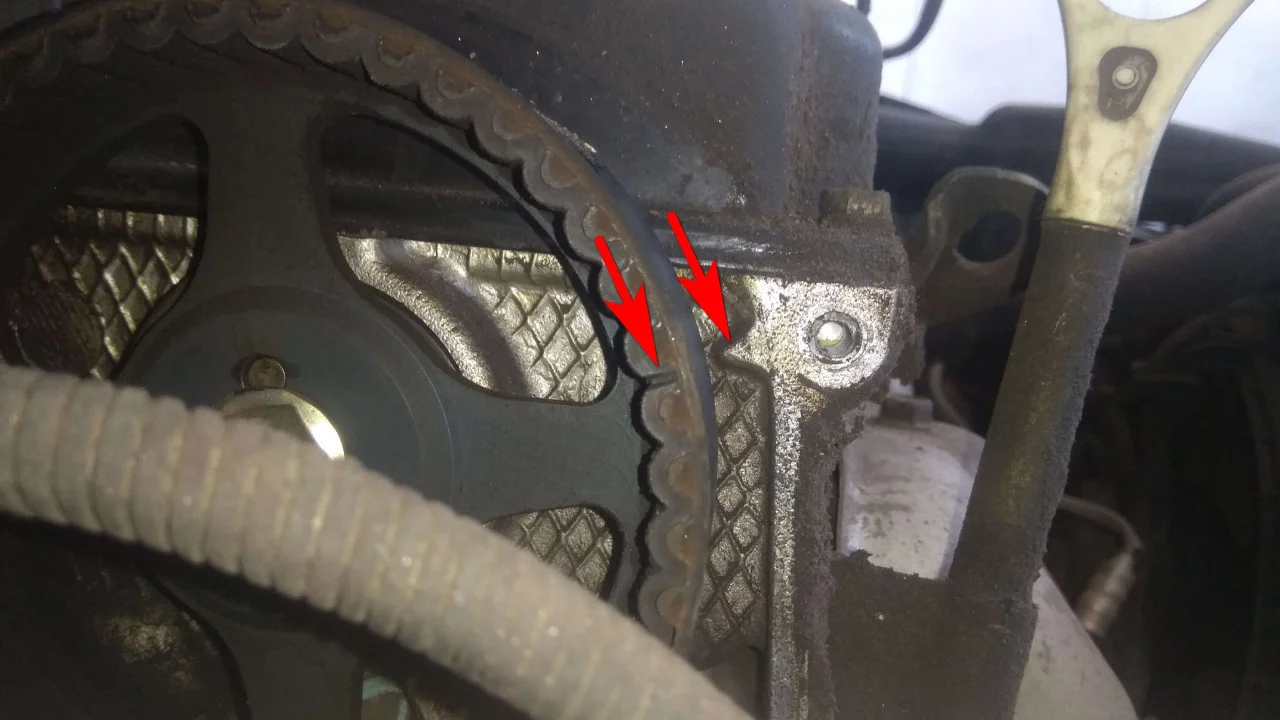

А метка звезды распредвала должна остановиться напротив метки на ГБЦ.

Также рекомендуем корректором установить свои метки на звездах распредвала и коленвала, относительно ремня ГРМ.

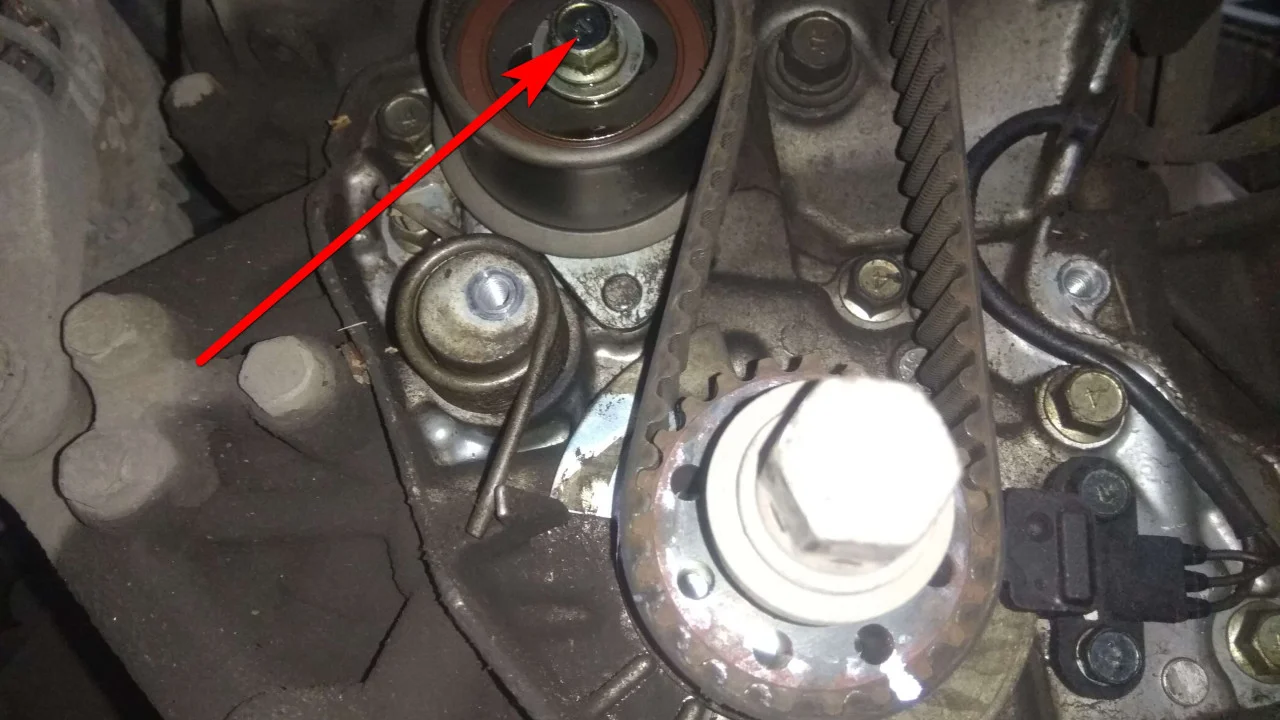

После установки двигателя по меткам и установки своих меток, можно смело переходить к снятию ремня и ролика ГРМ. Ключом на 12 мм откручиваем центральный болт крепления натяжного ролика и снимаем его.

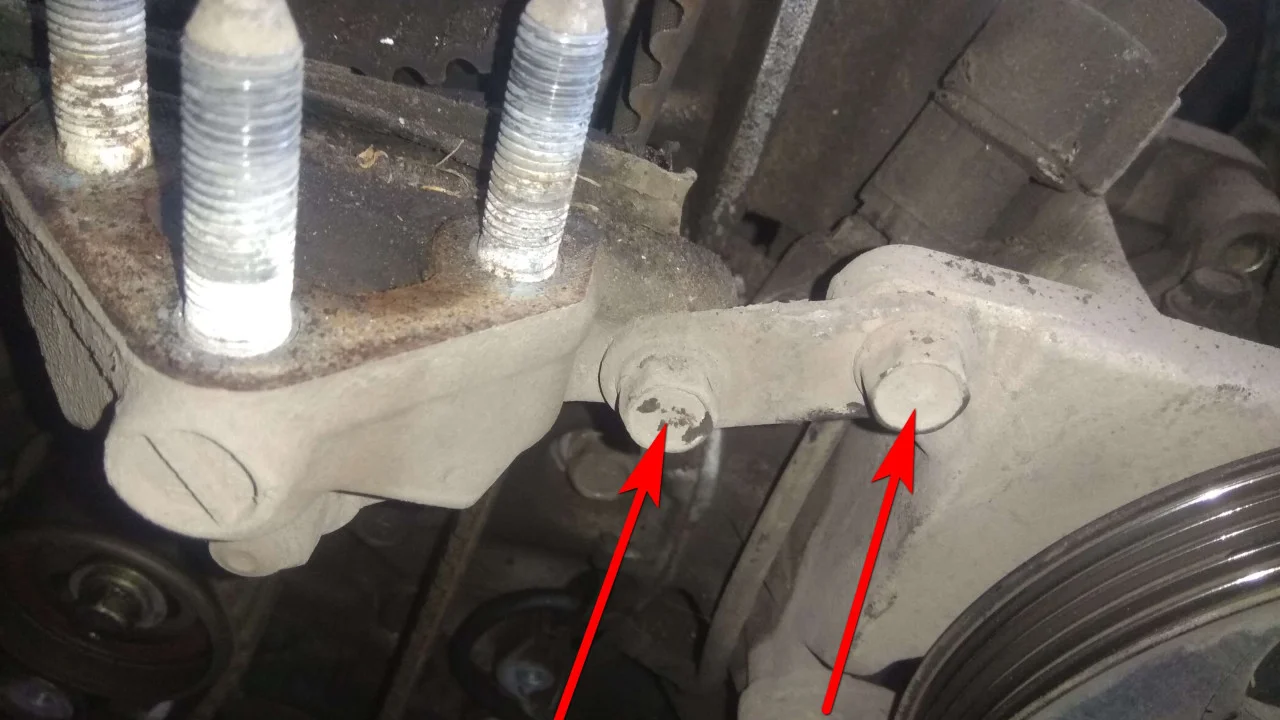

Между кронштейном двигателя и ГУРом прикручена металлическая пластина. Её необходимо открутить, что бы была возможность заменить ремень ГРМ. Один болт необходимо выкрутить полностью, а второй можно лишь слегка приоткрутить и провернуть пластину. Используем ключ на 12 мм.

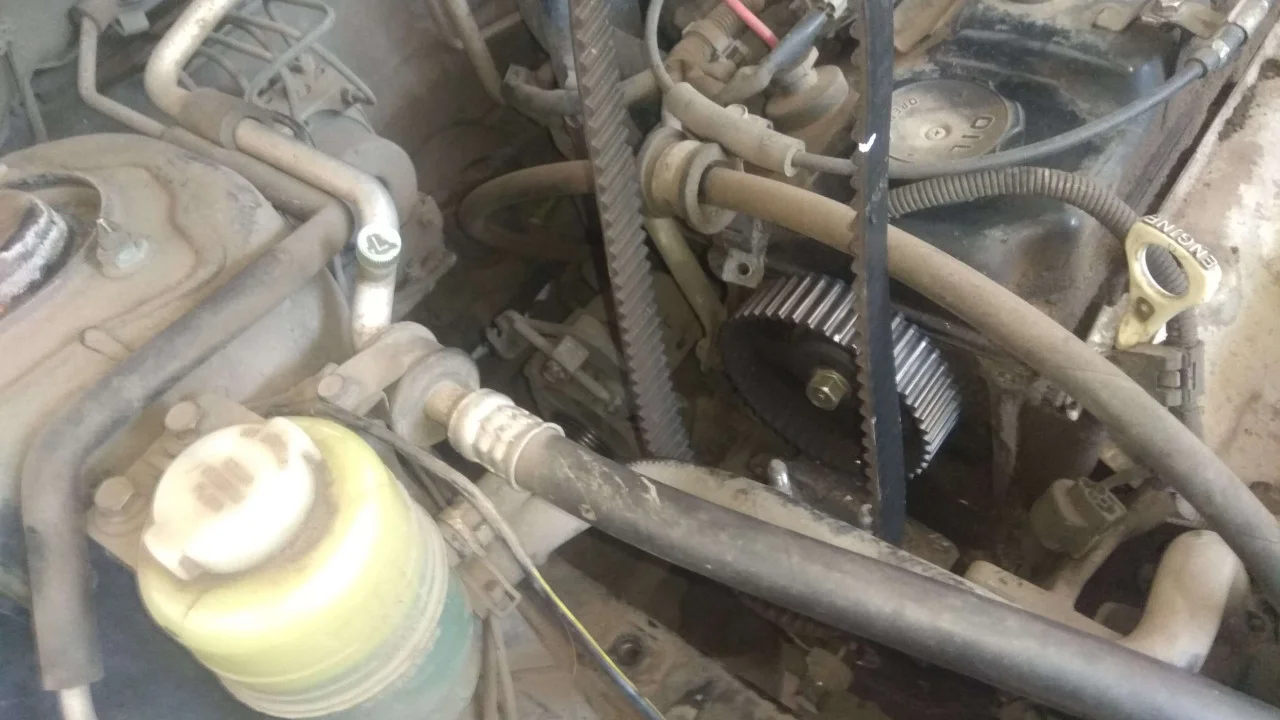

Теперь свободно вытаскиваем зубчатый ремень ГРМ.

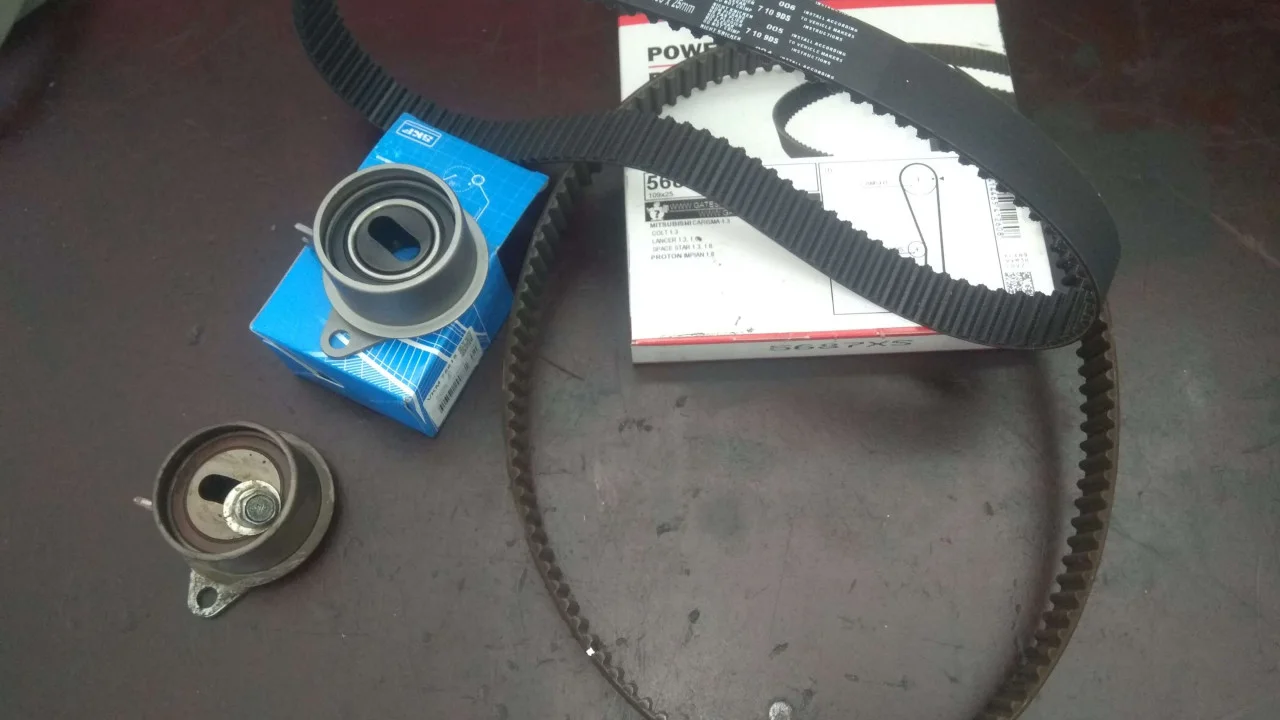

Тщательно осматриваем с чистыми руками и сравниваем ремни и ролики механизма ГРМ.

Сложив ремни один к одному переносим метки со старого ремня на новый.

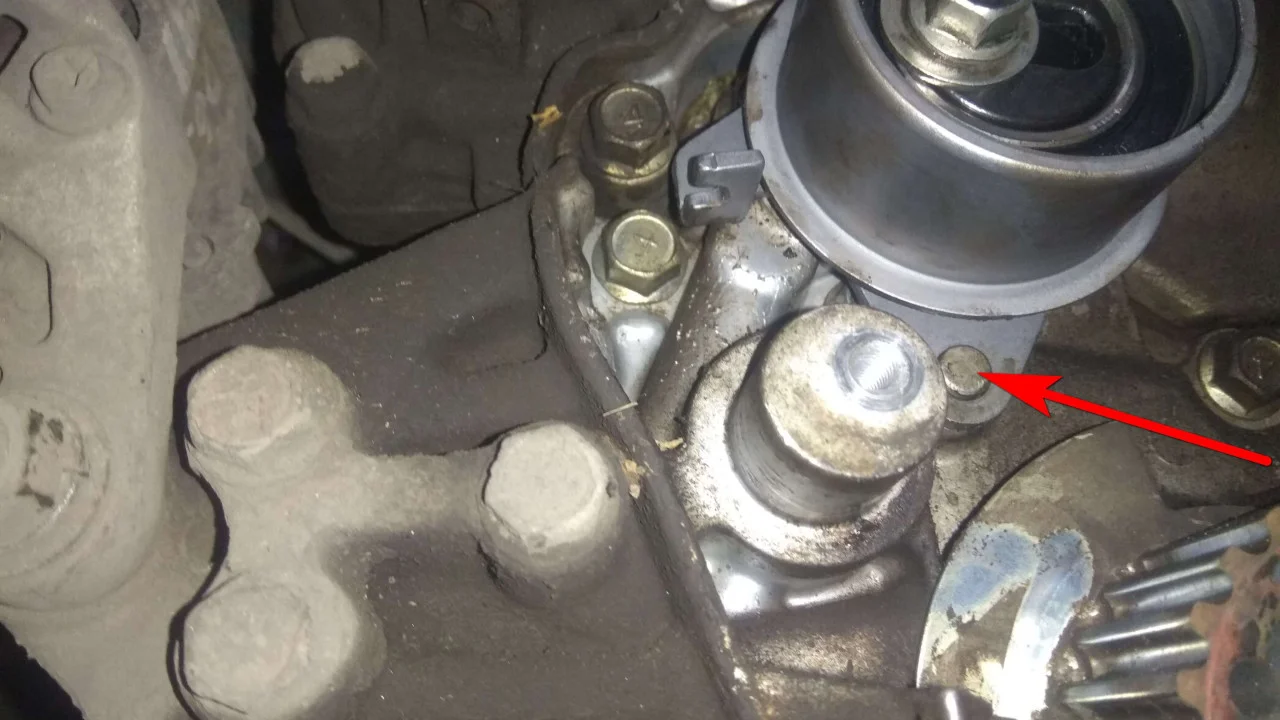

И приступаем к сборке ГРМ. Устанавливаем на двигатель новый натяжной ролик. Обращаем внимание, что отверстие на пластине натяжного ролика должно надеться на выступ на крышке двигателя.

Установив ролик и слегка подкрутив крепежный болт руками, устанавливаем натяжную пружину ролика. Сперва край пружины закидываем на паз на самом ролике.

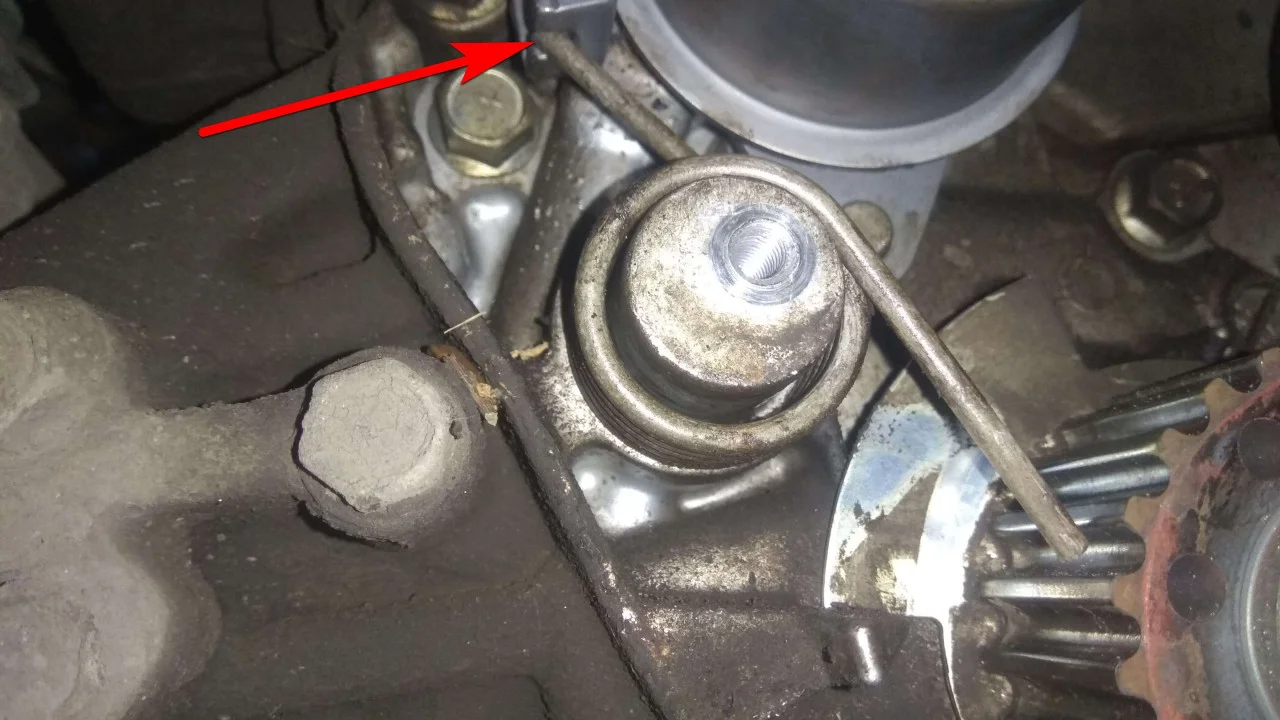

А после, усилием руки, можно закинуть второй край пружины за выступ на крышке двигателя.

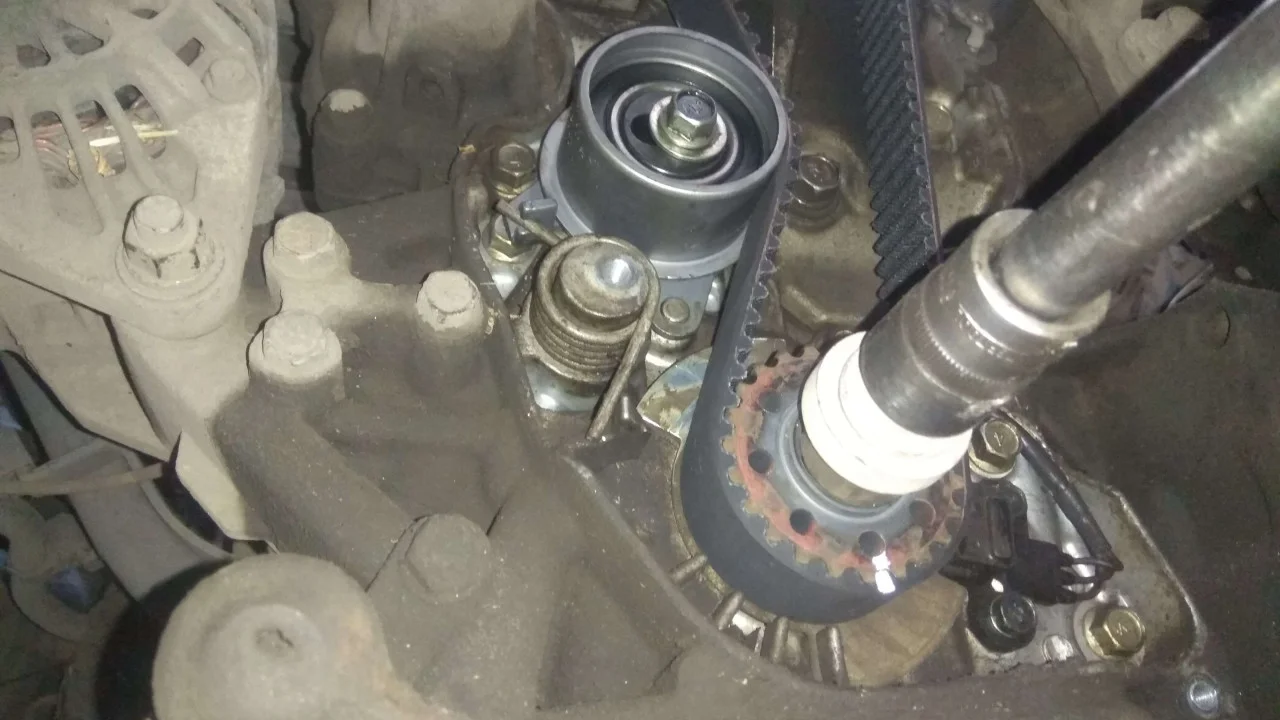

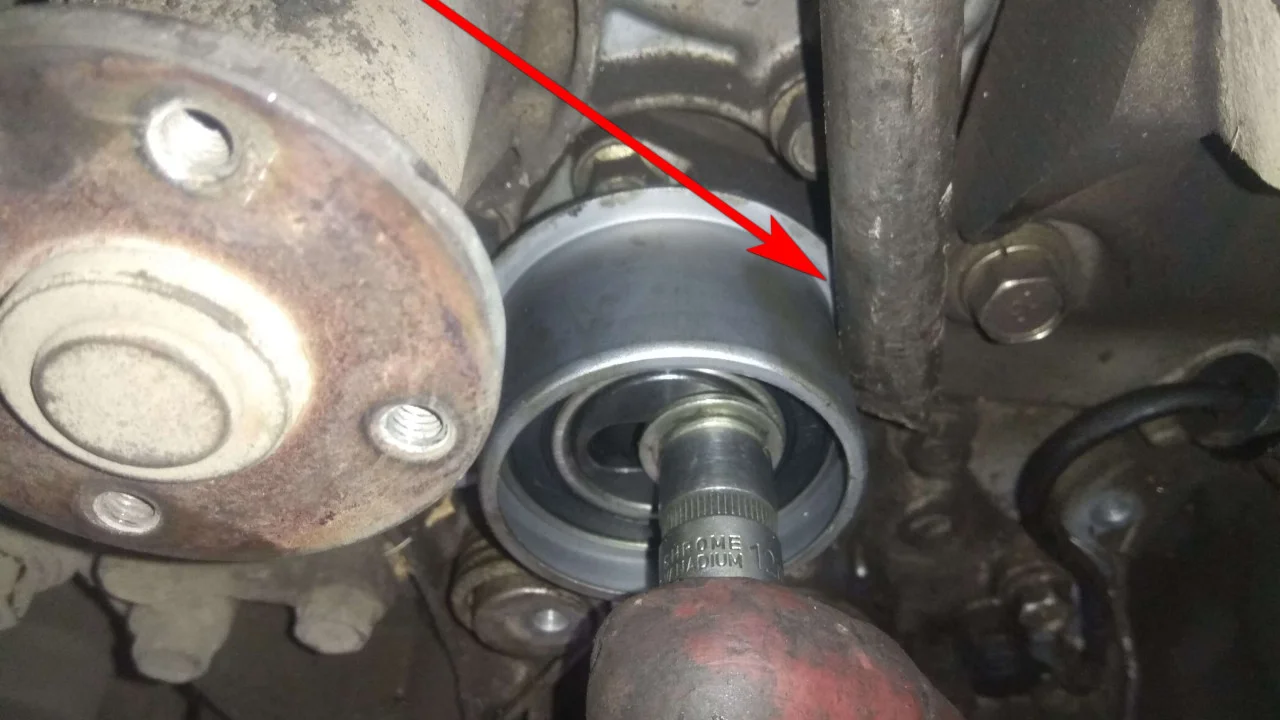

Теперь нам необходимо с помощи монтировки максимально вдавить ролик и зажать центральный болт в таком положении. Это нам позволит без особых усилий установить новый ремень ГРМ.

Устанавливаем ремень по своим меткам. Сперва ремень удобней одеть на звезду коленвала, а потом уже на распредвал.

Ослабляем центральный болт натяжного ролика ремня. Немного прокручиваем двигатель по ходу часовой стрелки, за болт коленвала, чтобы сместить всю ослабленную часть ремня к натяжному ролику. И зажимаем натяжной ролик ГРМ.

Далее нам необходимо еще раз прокрутить двигатель и проверить соответствие заводских меток ГРМ. После можно приступать к обратной сборке.

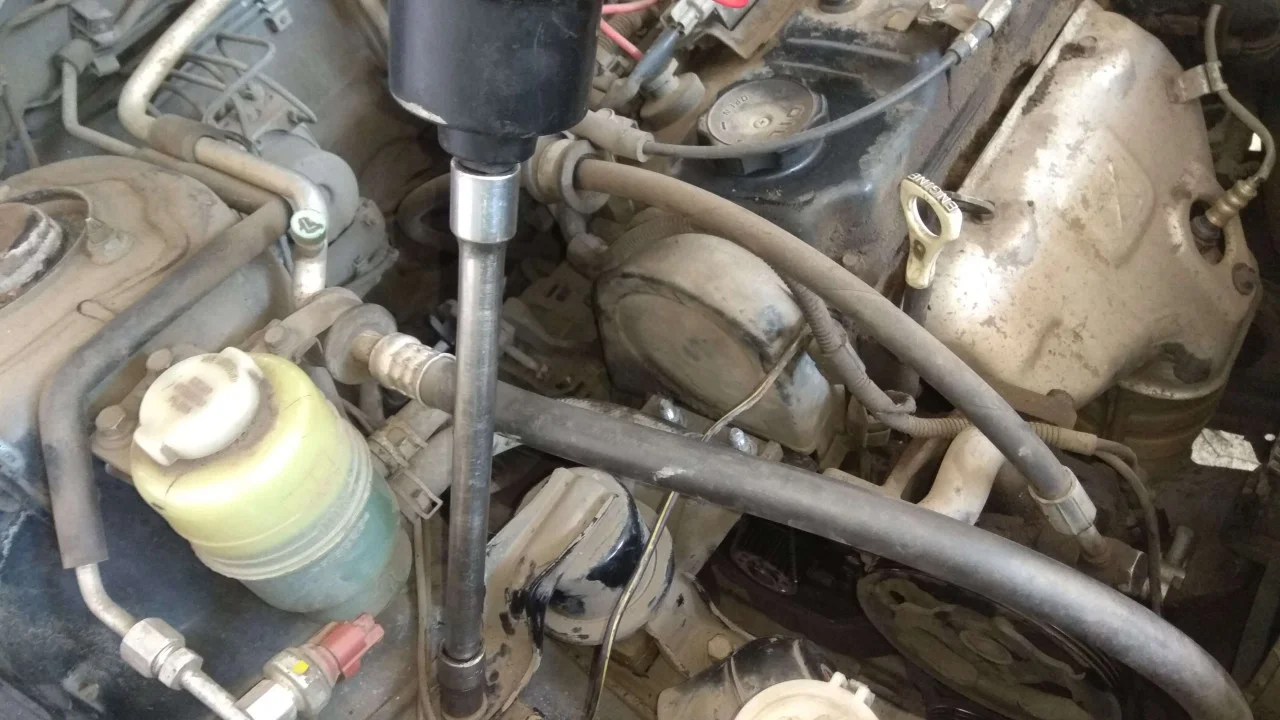

Устанавливаем защитные кожухи ГРМ, собираем приводные механизмы, устанавливаем подушку двигателя и снимаем мотор с подпорки. При необходимости меняем и приводные ремни.

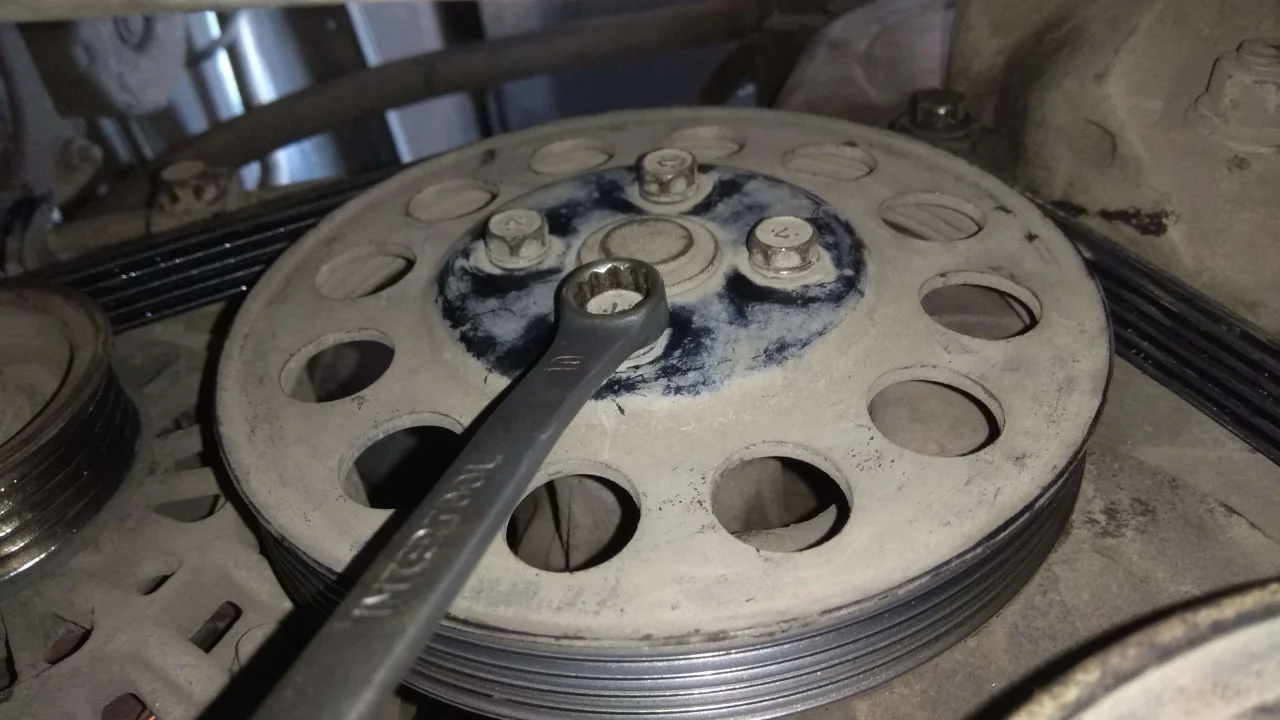

После натяжки ремней не забываем затянуть болты крепления шкива помпы.

Устанавливаем защиту двигателя и колесо.

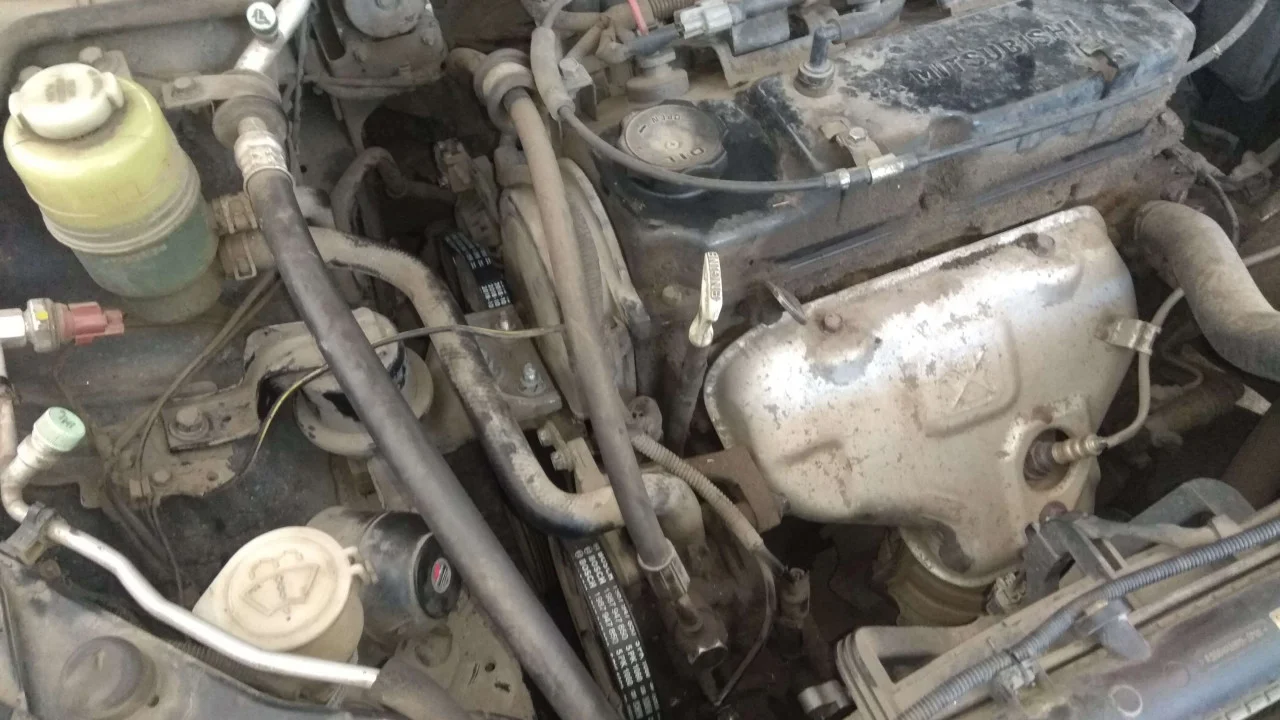

После окончания сборки запускаем двигатель и проверяем его работу.
