Замена ремня генератора Вито W639

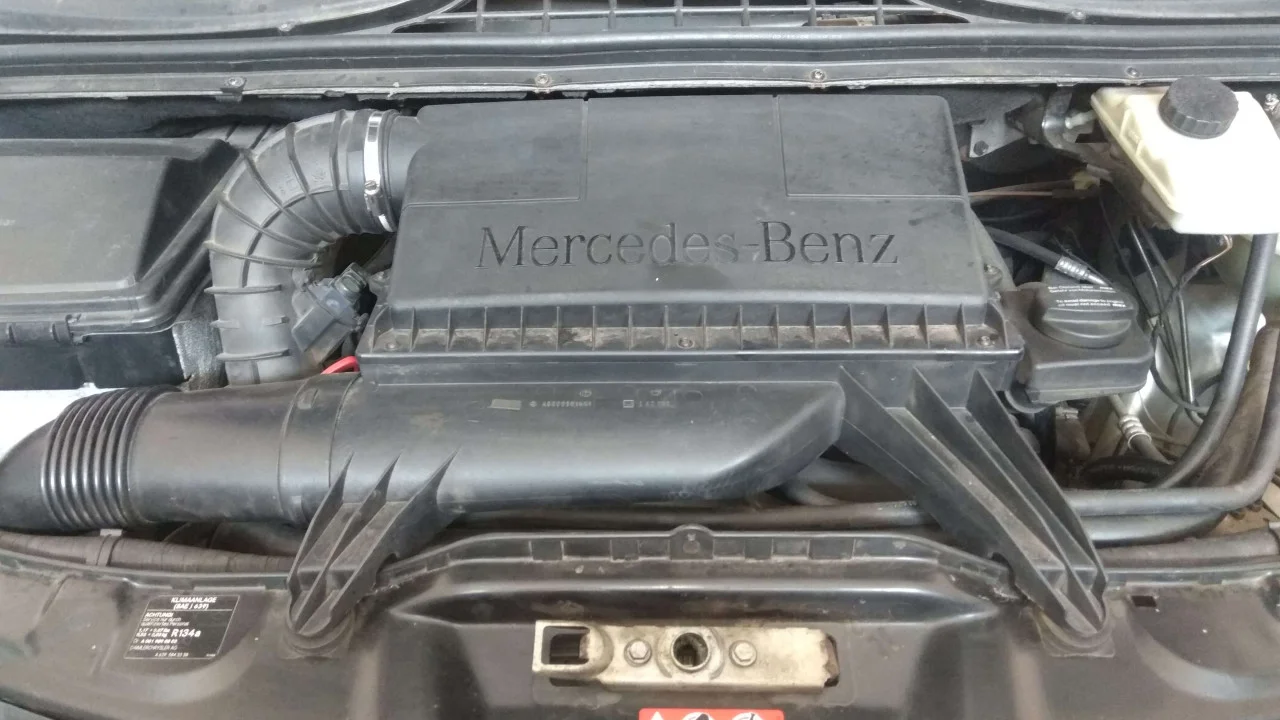

Начинаем производить работу по замене приводного ремня на Mercedes-Benz Vito 111 CDI 2.2 W639. Первым делом освободим доступ к ремню сверху двигателя. Для этого будем снимать корпус воздушного фильтра.

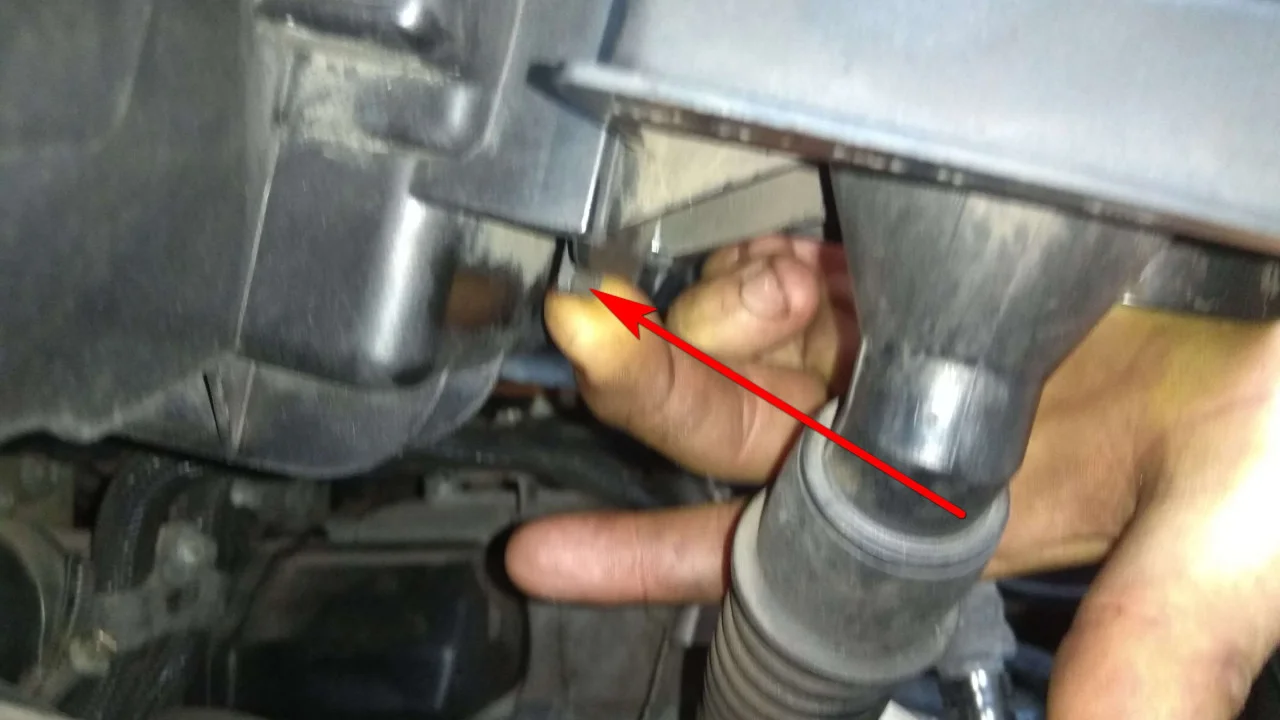

Отсоединяем от корпуса фильтра маслозаливную горловину. Фиксатор, указанный стрелкой надавливаем к корпусу воздушного фильтра, а маслозаливную горловину поднимаем вверх и вытаскиваем из пазов.

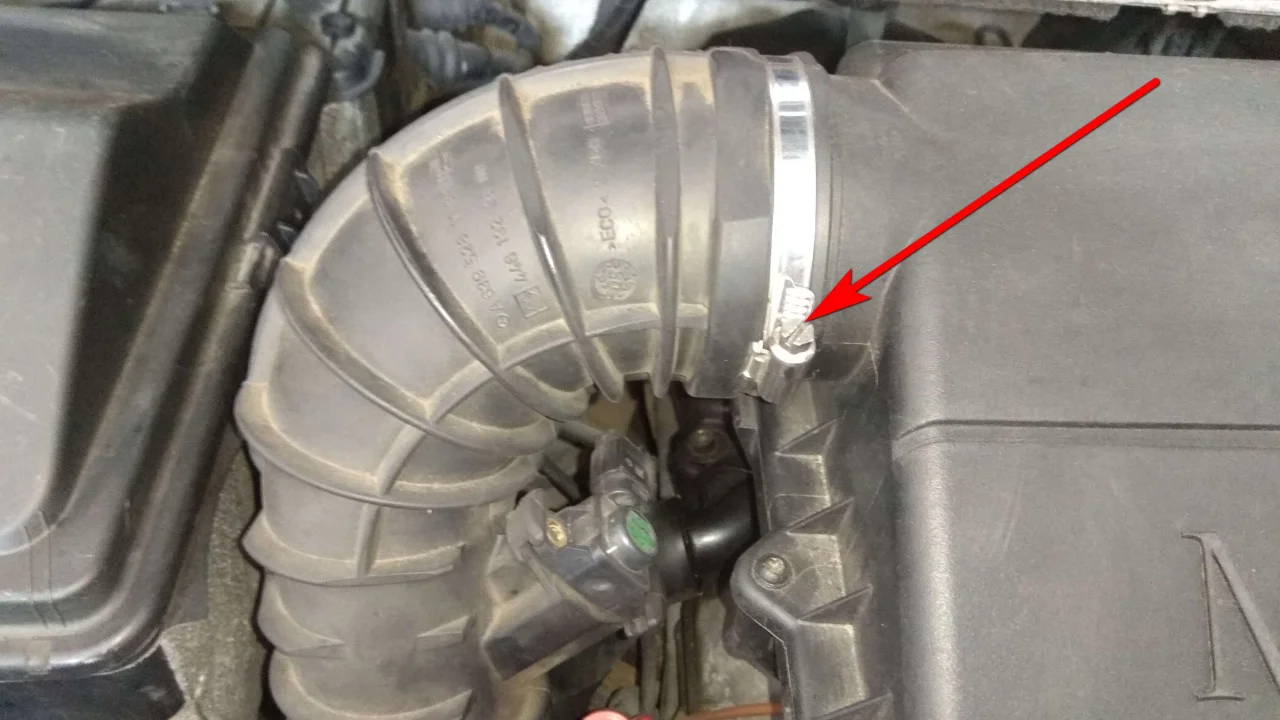

Отверткой или ключом на 7 мм откручиваем хомут, указанный стрелкой, и снимаем гофру воздушного фильтра.

Дальше нам необходимо просто потянуть вверх за края корпуса фильтра и вытянуть направляющие корпуса из уплотнителей на кузове авто. Затем тянем корпус фильтра на себя и вытаскиваем его из под капота.

Теперь нам открылся доступ к ременному приводу. Пусть даже и не большой, но для замены роликов и надевания ремня будет достаточно.

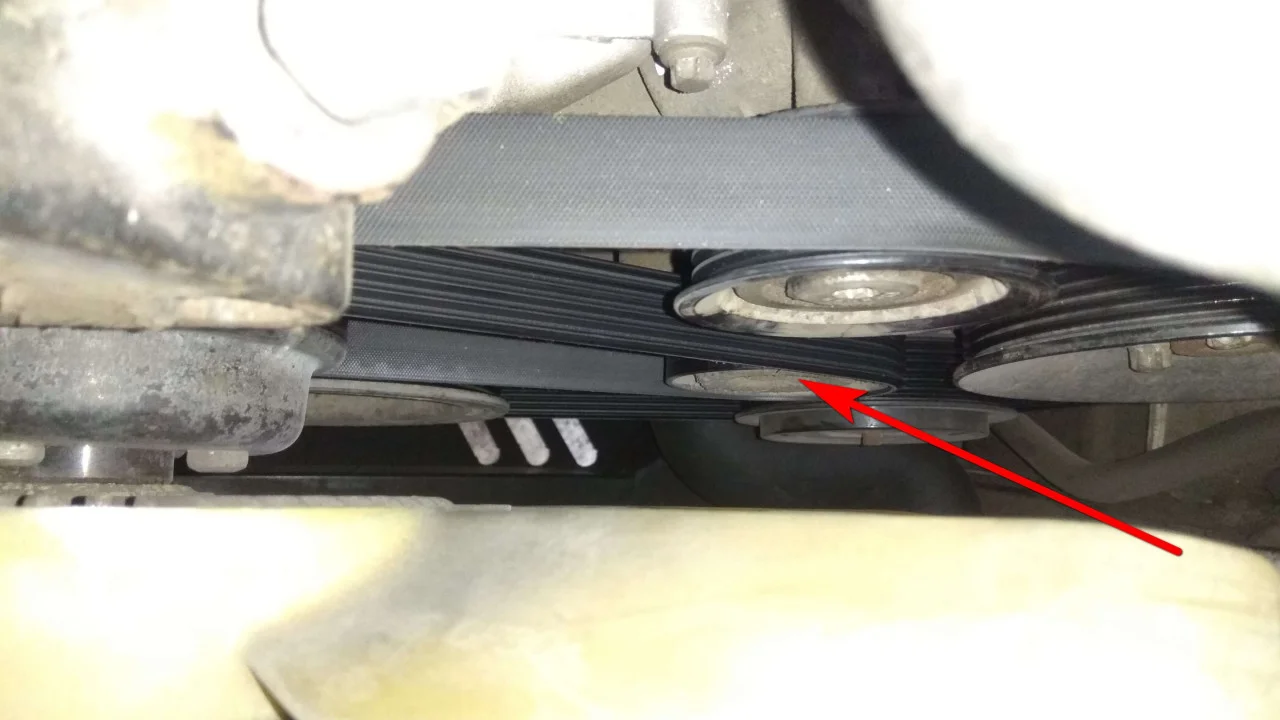

Стрелкой указан натяжной ролик приводного ремня, который необходимо проворачивать по часовой стрелке, для ослабления натяжки ремня. На натяжном механизме, под роликом находятся грани под ключ, но сверху к ним никак не добраться.

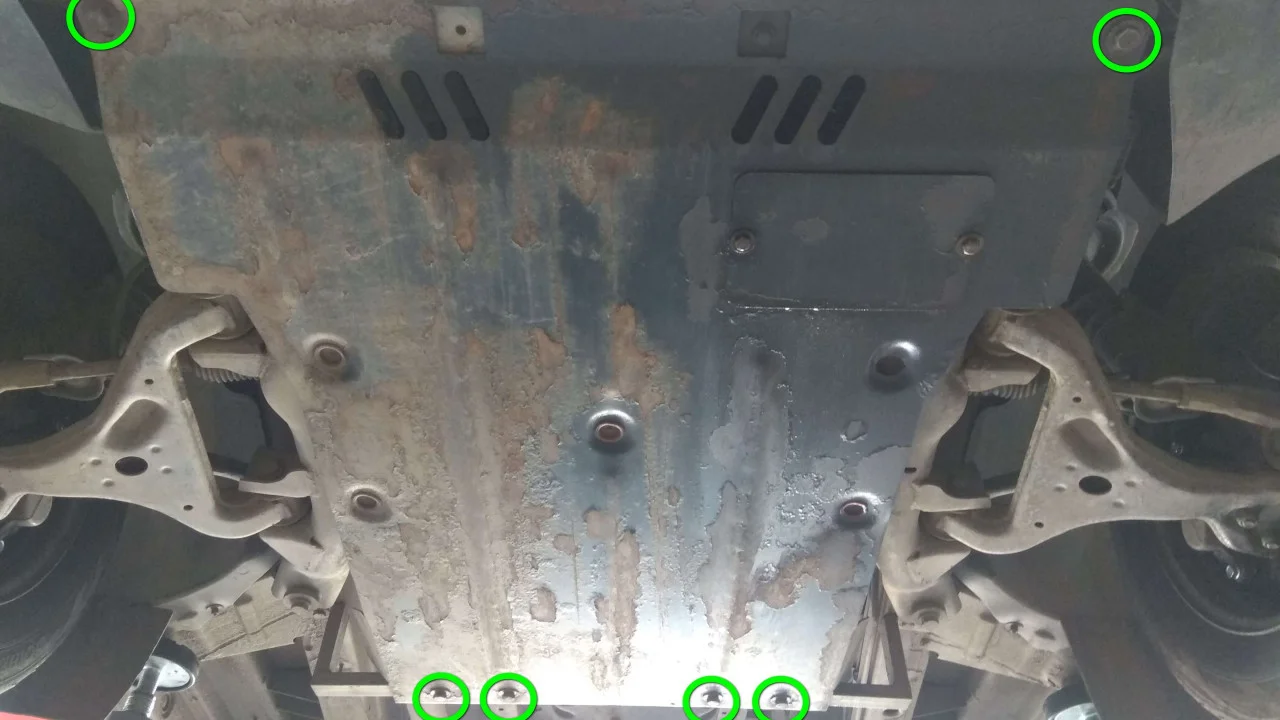

Поэтому мы спускаемся под автомобиль и приступаем к снятию защиты двигателя. Защита держится на шести болтах, указанных на фото. Для откручивания болтов используем ключ на 17 мм.

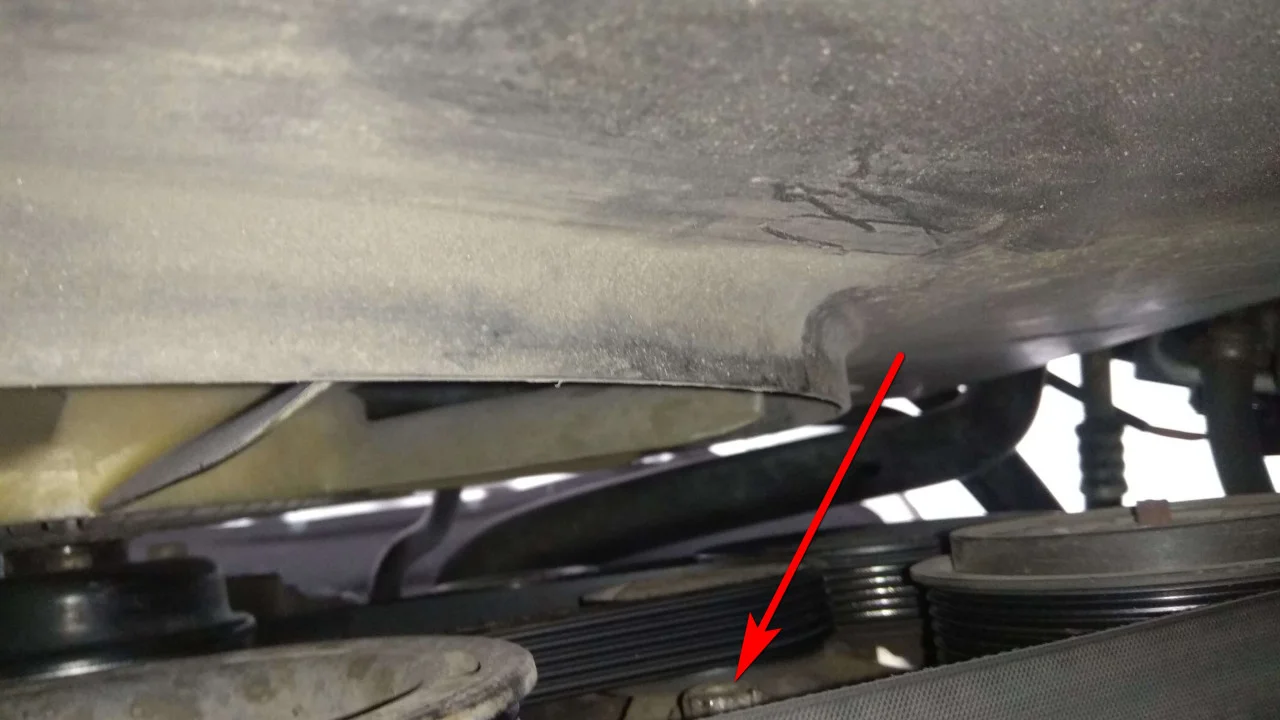

Теперь у нас и снизу есть доступ к ременному приводу. Стрелкой указаны грани на натяжителе, о которых говорилось выше. Грани сделаны под 12-ти лучевую головку на 16 мм.

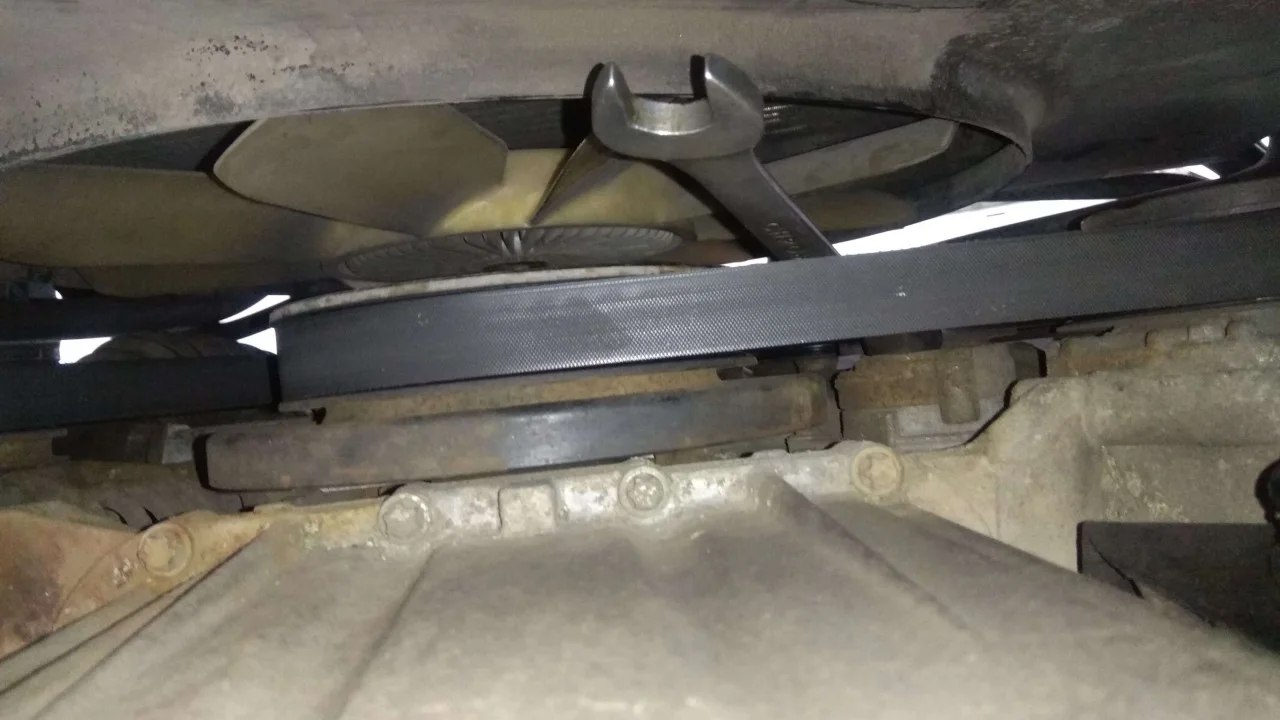

Но мы будем использовать обычный рожково-накидной ключ на 16 мм, так как он также имеет 12 граней.

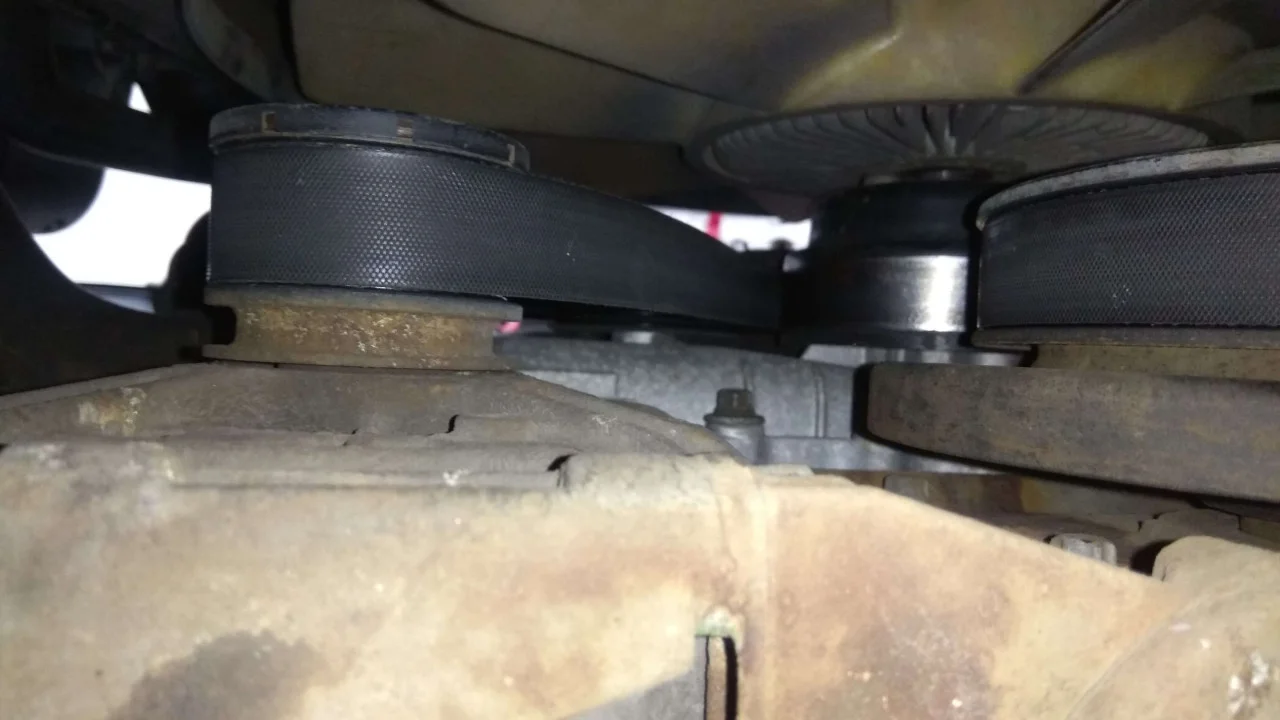

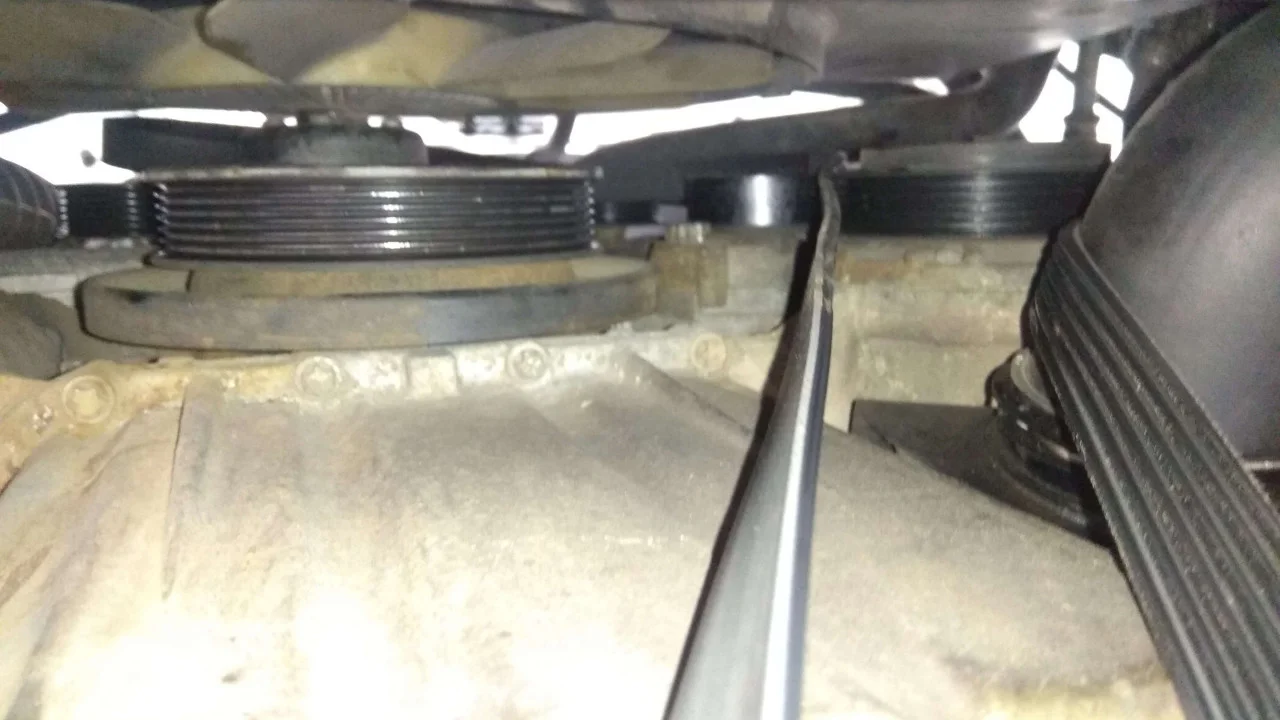

Провернув ролик и ослабив ремень, свободной рукой стягиваем ремень с генератора. Перед снятием ремня необходимо обязательно запомнить или нарисовать на листе, правильное расположение ремня на роликах и приводных механизмах.

Выпутываем ремень из приводных механизмов и начинаем производить дефектовку.

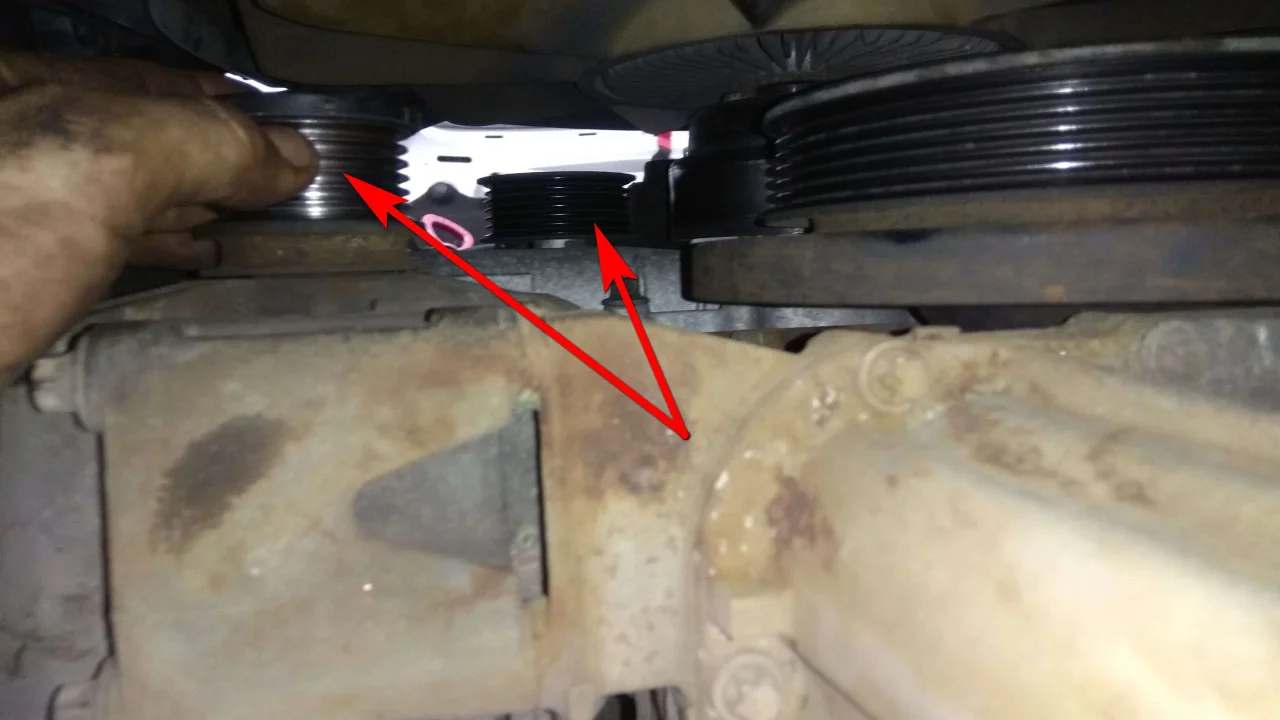

Проверяем работу обгонной муфты генератора и сам генератор на шумы подшипников. Также проверяем обводной ролик, который находится немного выше генератора.

Проверяем натяжной ролик, второй обводной ролик, ГУР, компрессор кондиционера и помпу. Из всего перечисленного выше, нам понадобилось заменить только два обводных ролика.

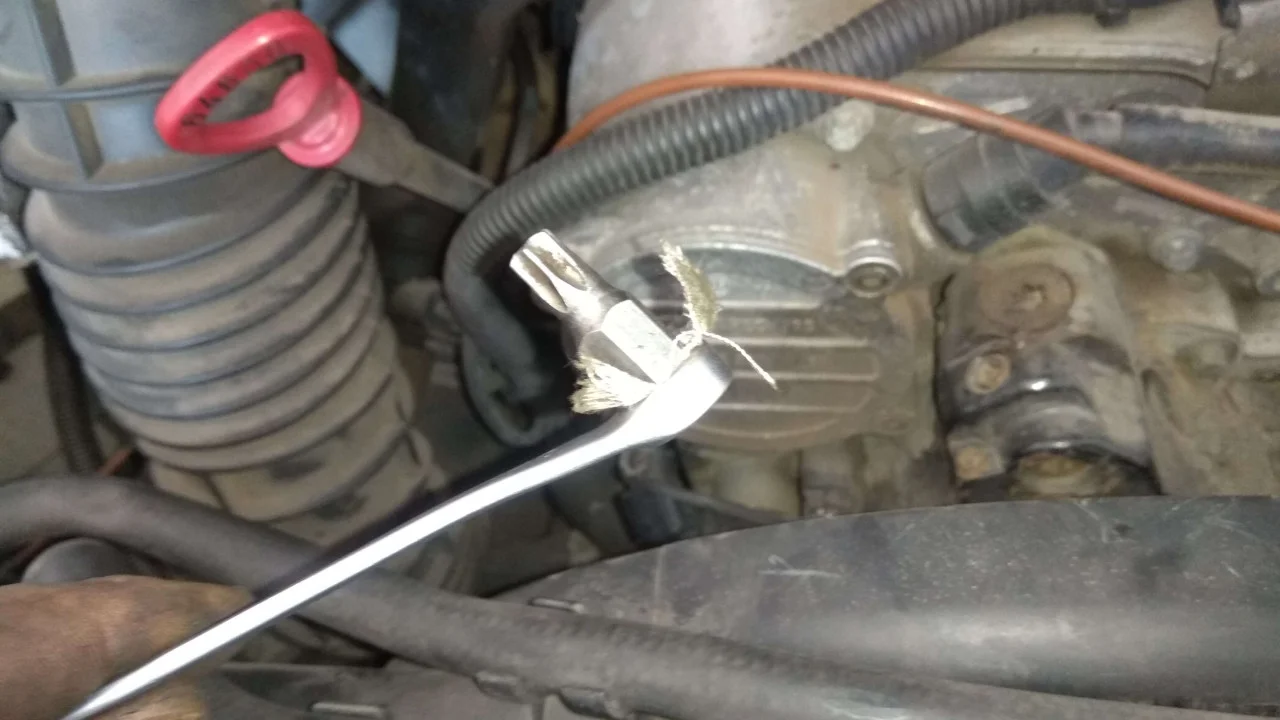

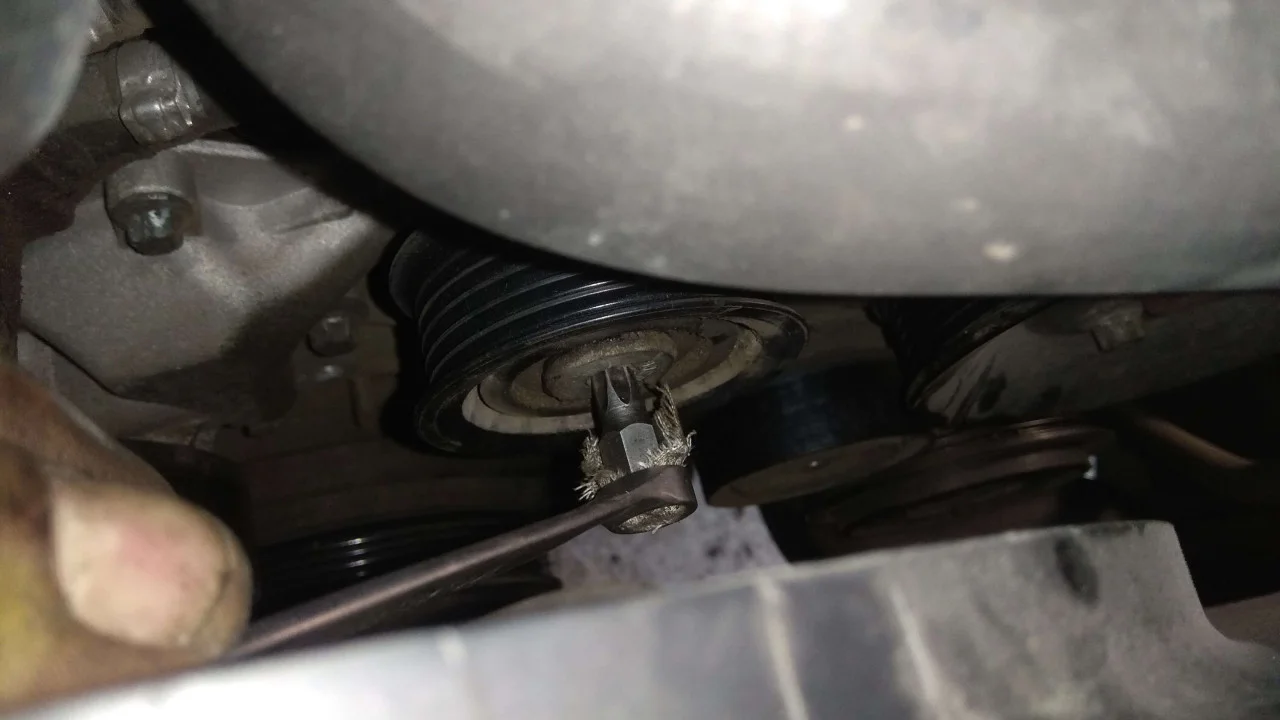

Оба ролика находятся сверху двигателя и крепятся болтами под биту torx T45. Откручивать удобно закрепив битку, с помощью кусочка тряпки, в рожково-накидном ключе на 10 мм.

Снимаем защитные колпачки крепежных болтов ролика, используя простую отвертку. И откручиваем болты крепления обводных роликов.

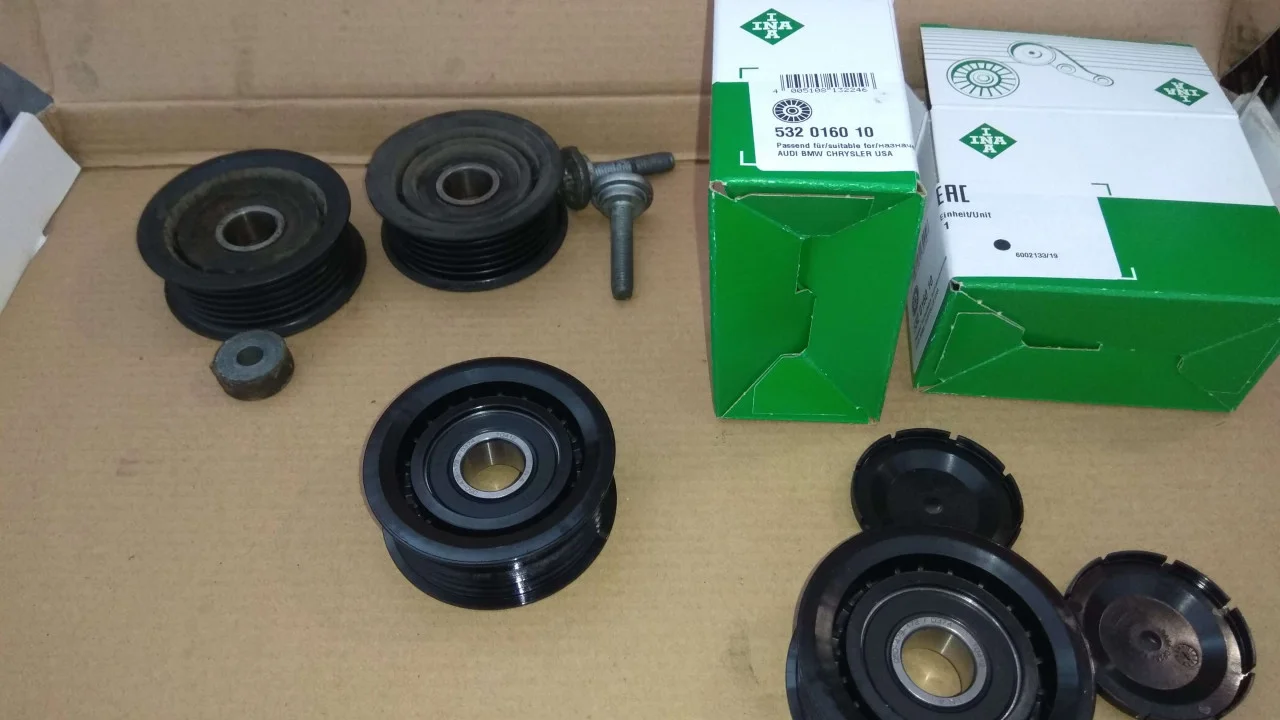

Снимаем ролики и сравниваем их с новыми обводными роликами.

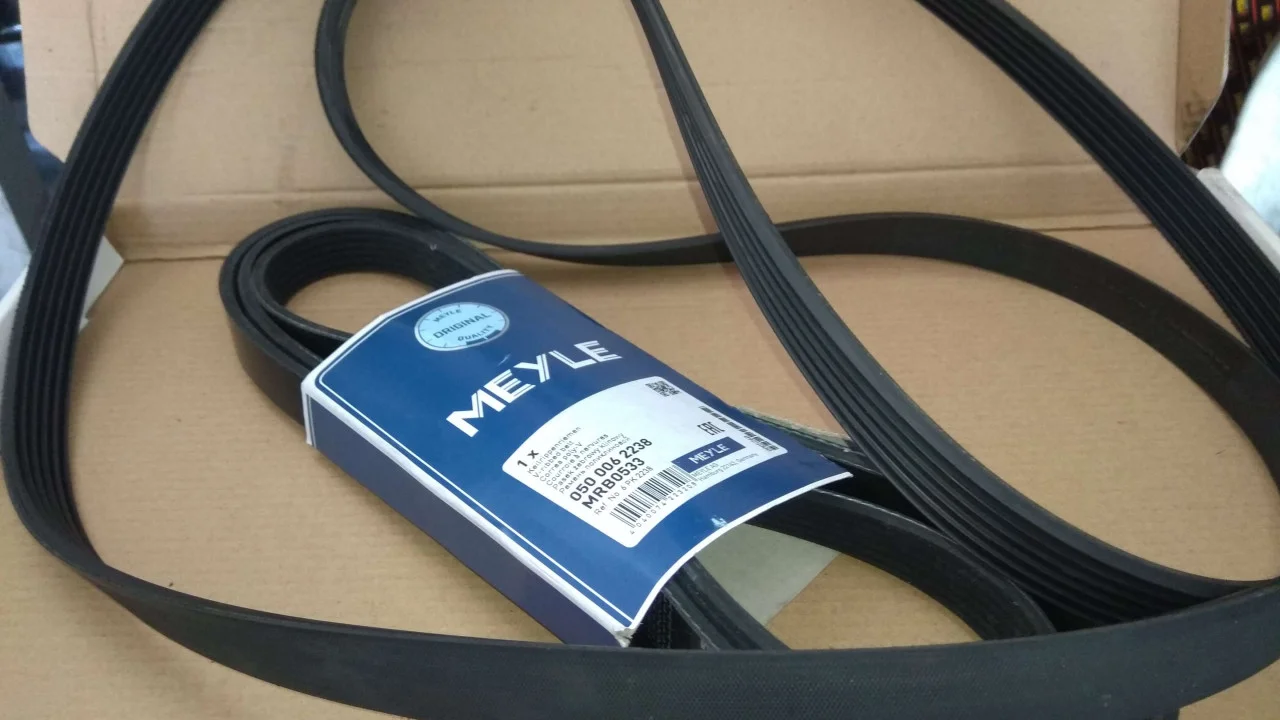

Также сравниваем приводные ремни. На снятом ремне стараемся найти написанный размер и сравниваем их по размеру. Если на старом ремне размер совсем стерся, то растягиваем одновременно два ремня, визуально сравнивая их длину.

Устанавливаем на место новые ролики и затягиваем крепежные болты. За правым роликом должна устанавливаться дистанционная шайба. Если она выпала, при снятии старого ролика, то её необходимо обязательно найти.

Закрываем ролики крышками (идут в комплекте), чтобы подшипник ролика находился защищенный от грязи.

Заводим ремень на шкивы и ролики, в том положении, в котором он должен быть.

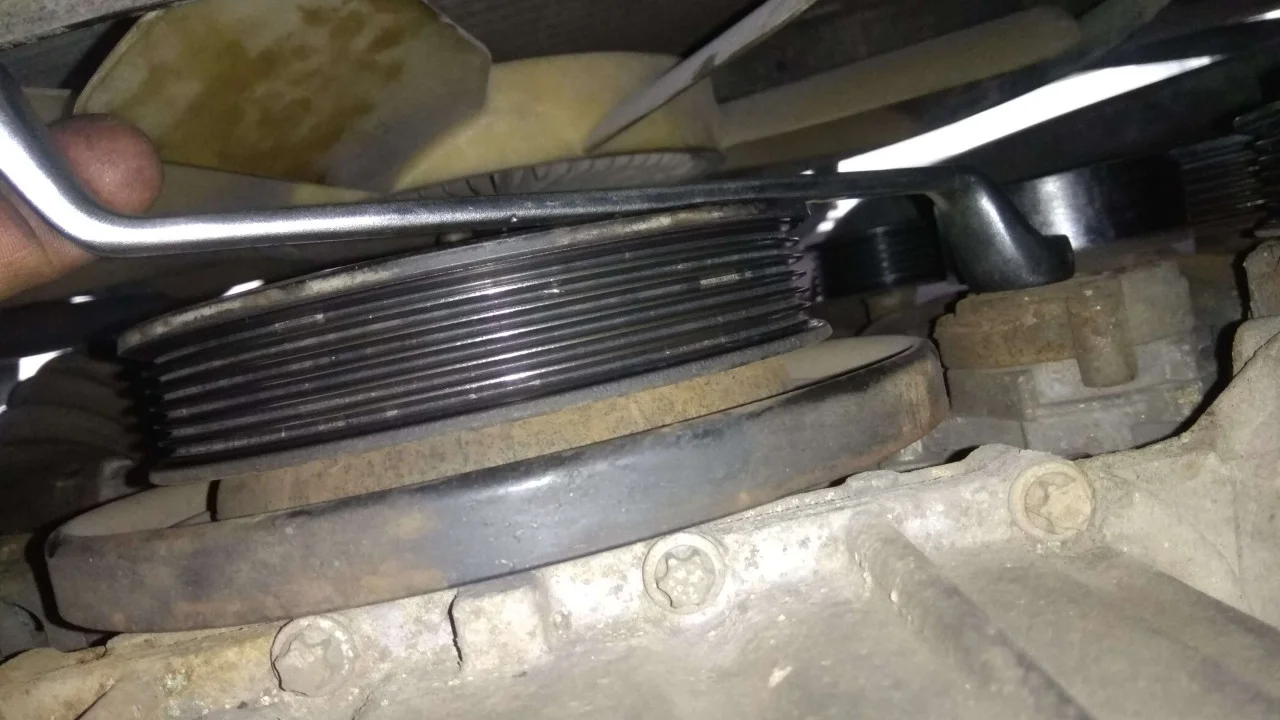

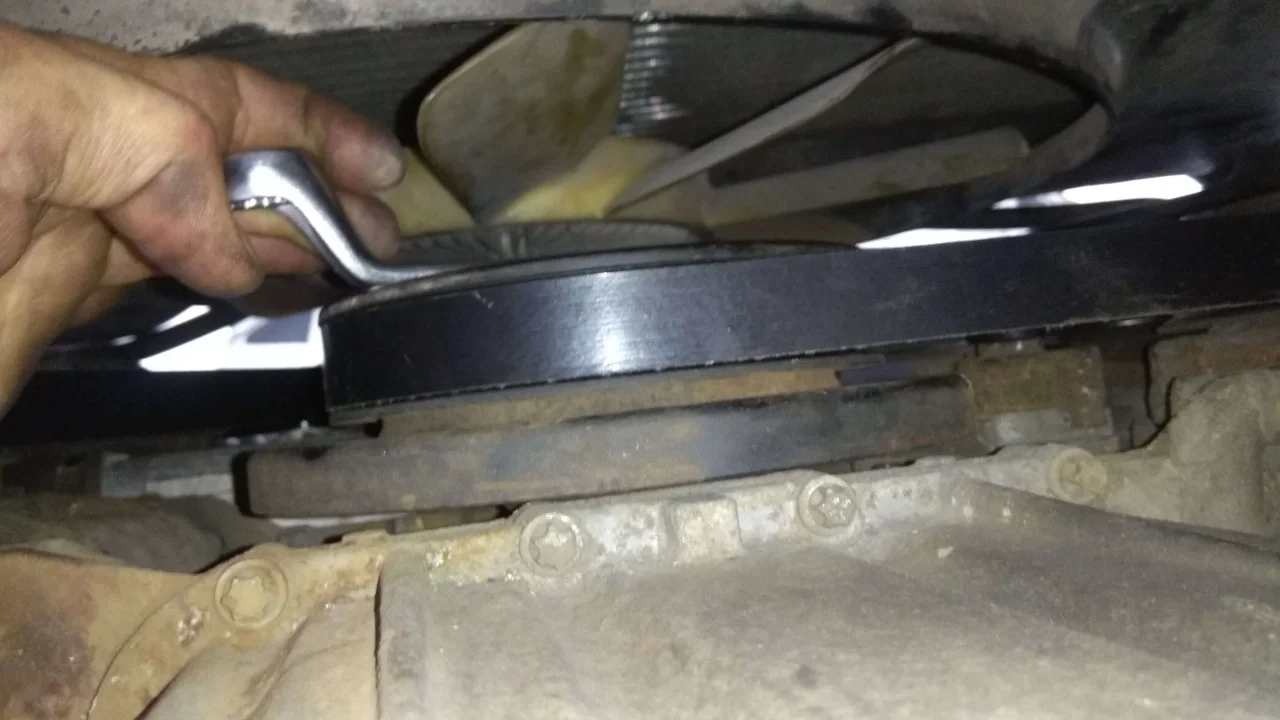

Для ослабления натяжного ролика также удобно использовать Г-образный накидной ключ на 16 мм.

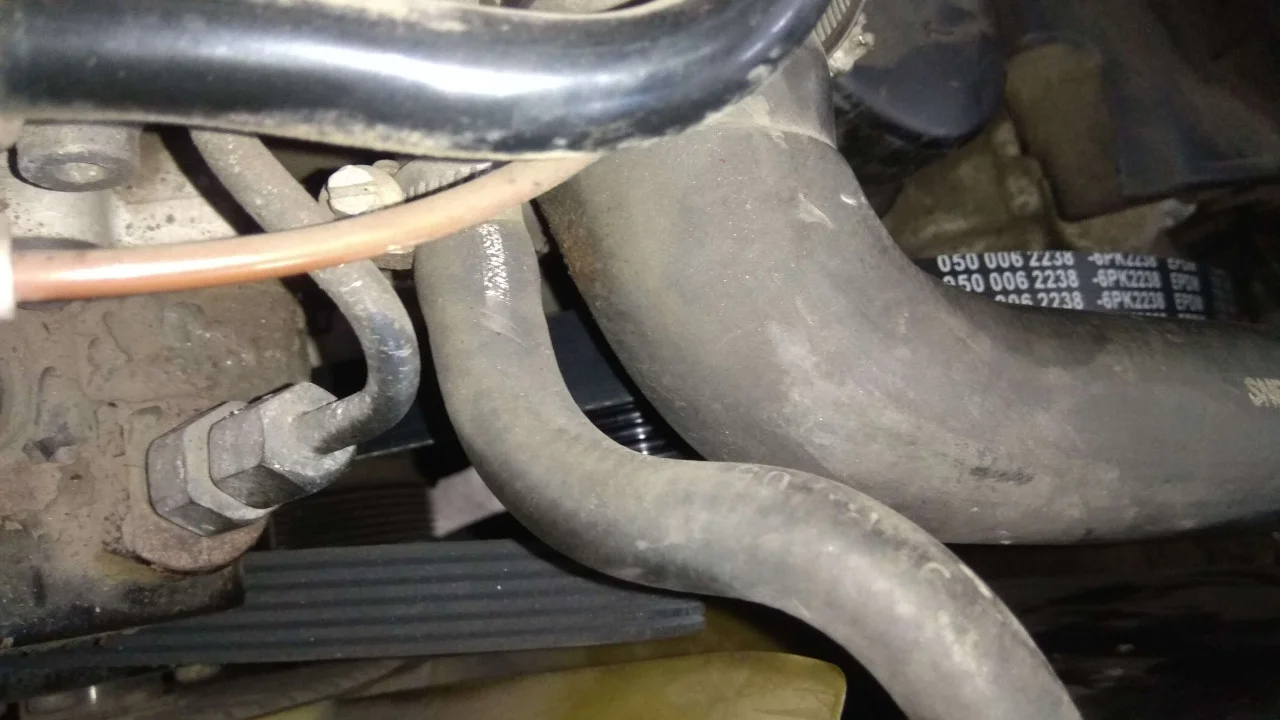

Ослабляем натяжку ролика и устанавливаем новый ремень на своё место. Проверяем, как натянут и чтобы ремень хорошо сел по всем шкивам и роликам.

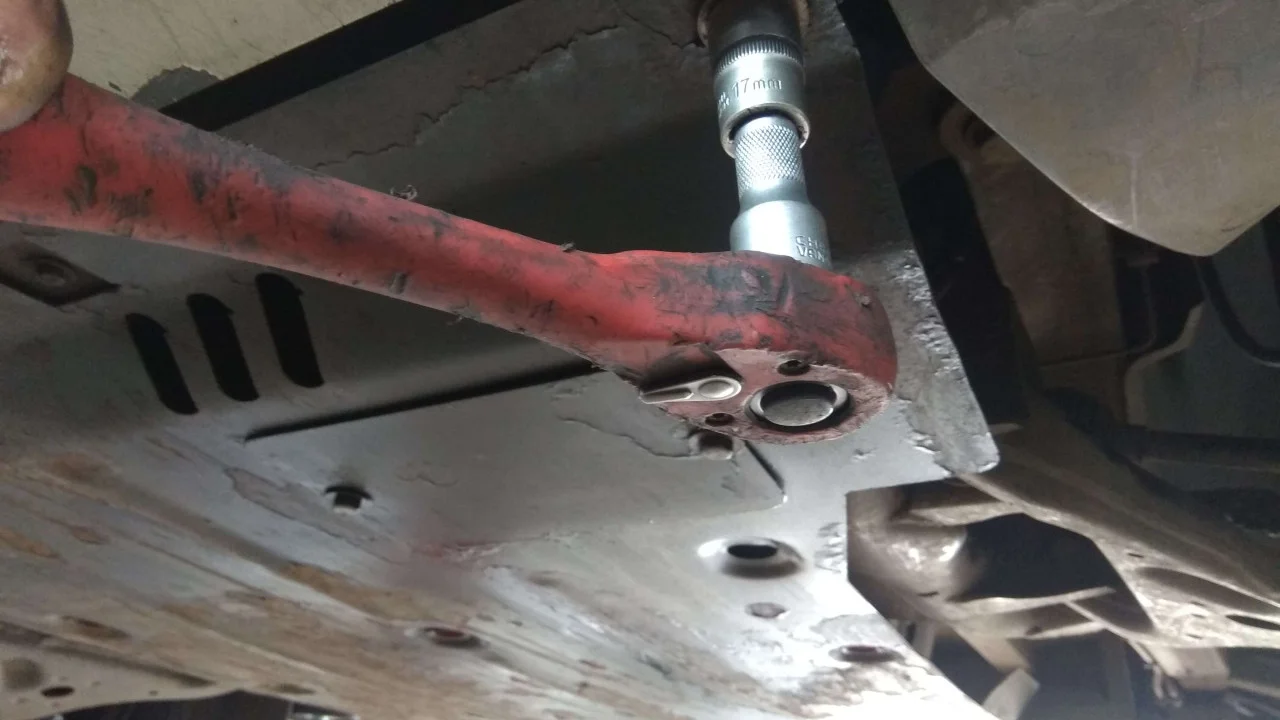

После установки ремня прикручиваем на место защиту двигателя.

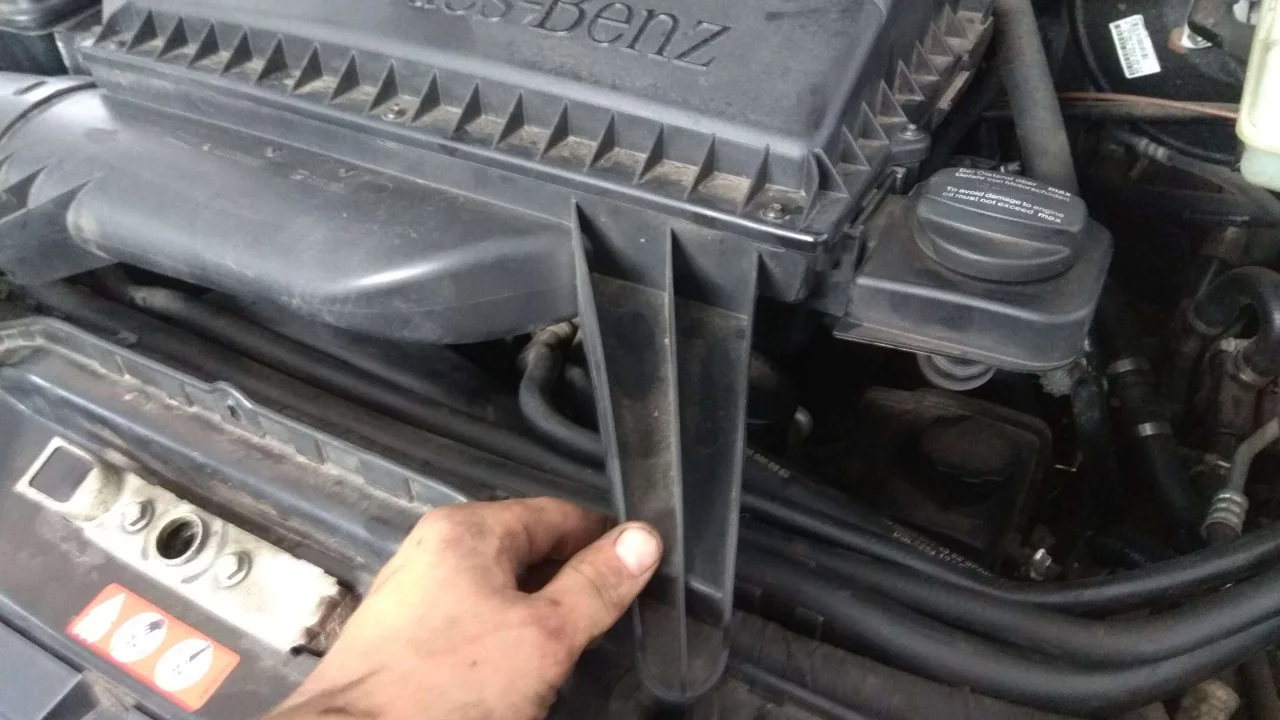

И устанавливаем на место корпус воздушного фильтра.
