Замена ГРМ и помпы на Суперб 2

Приступаем к работе по замене зубчатого ремня ГРМ, водяного насоса и приводного ремня. На данном автомобиле очень много всего установлено возле механизма ГРМ, поэтому начинаем с освобождения доступа к ременным приводам.

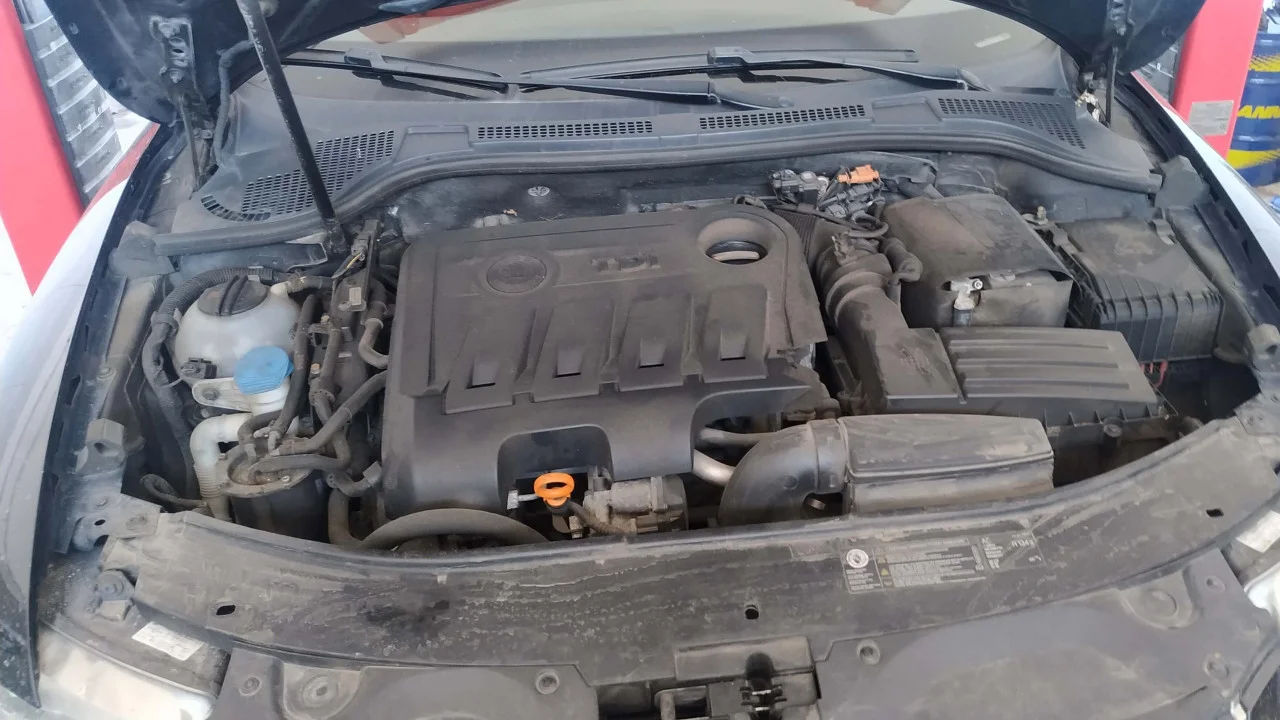

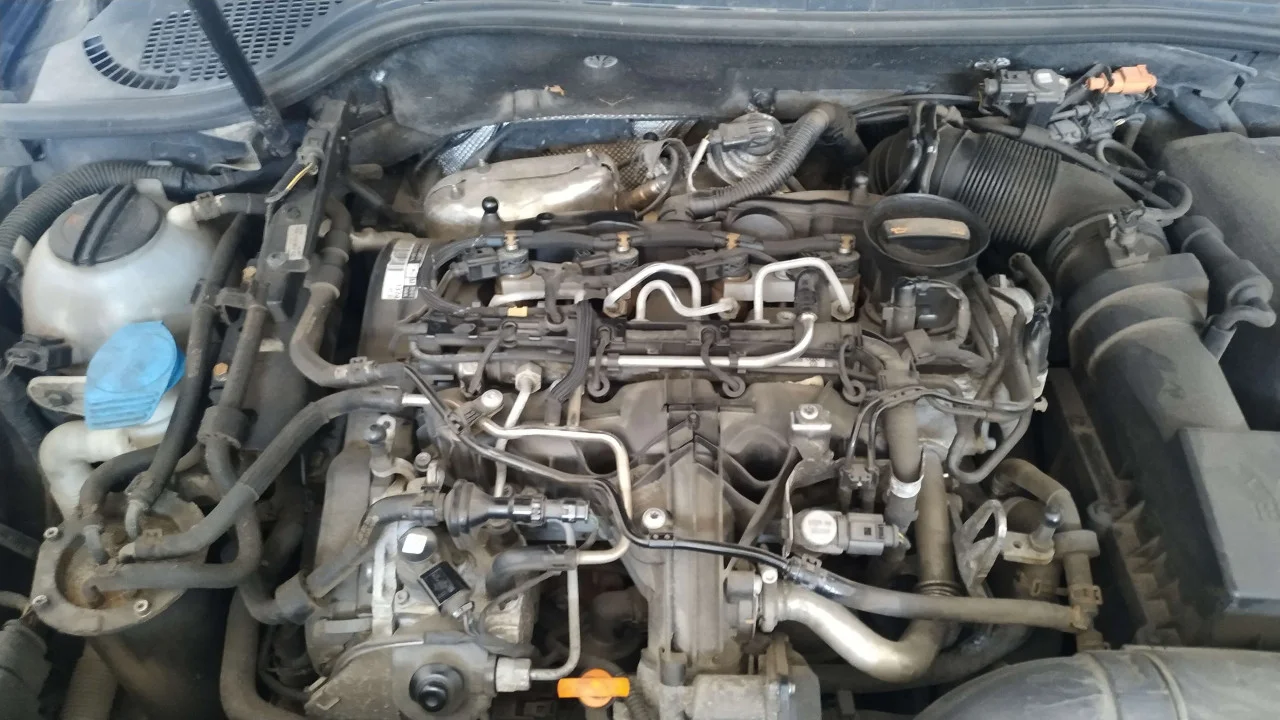

Первым делом снимаем верхнюю декоративную крышку двигателя, потянув её вверх за края.

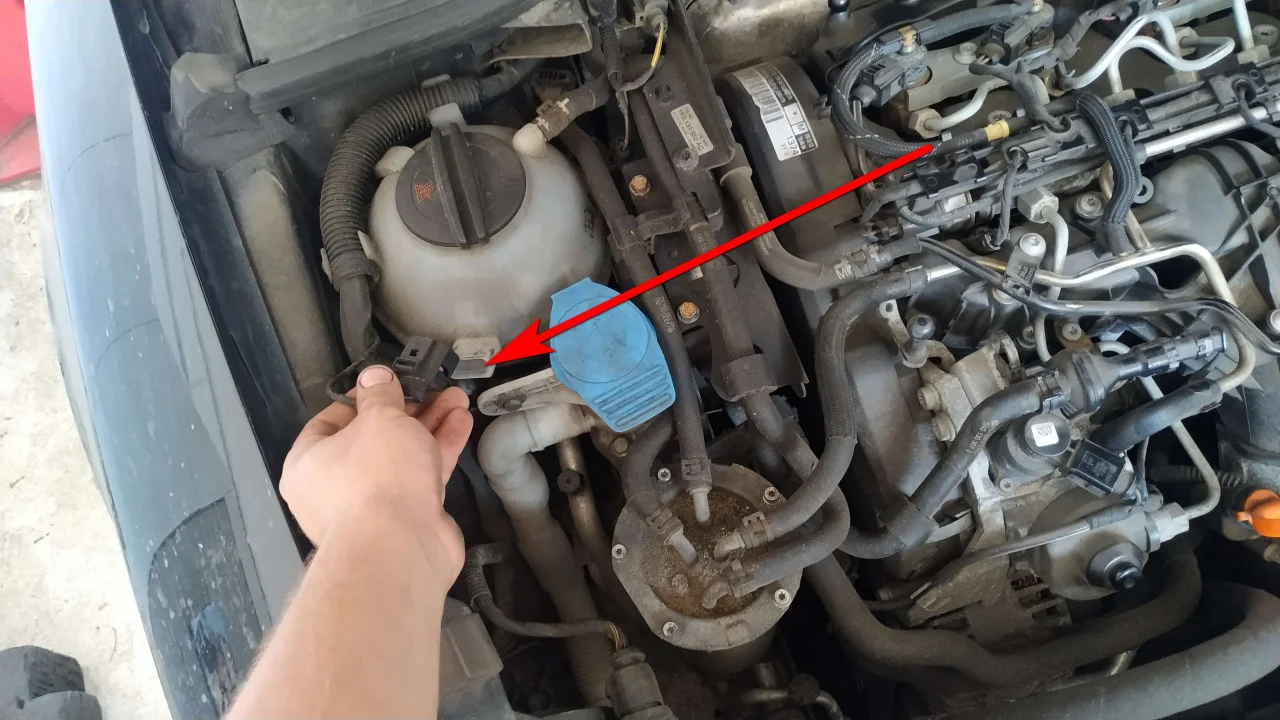

Отключаем электроразъем от расширительного бачка системы охлаждения.

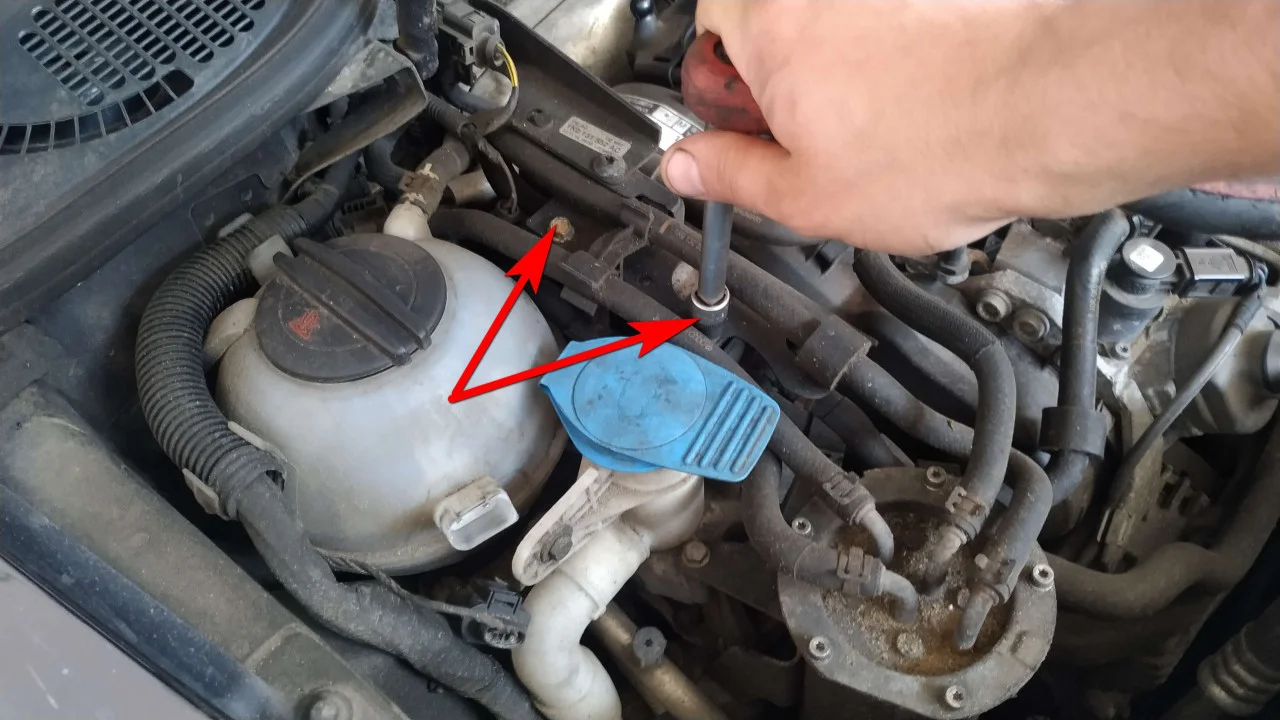

Ключом на 10 мм откручиваем два крепежных болта кронштейна поддержки топливных шланг.

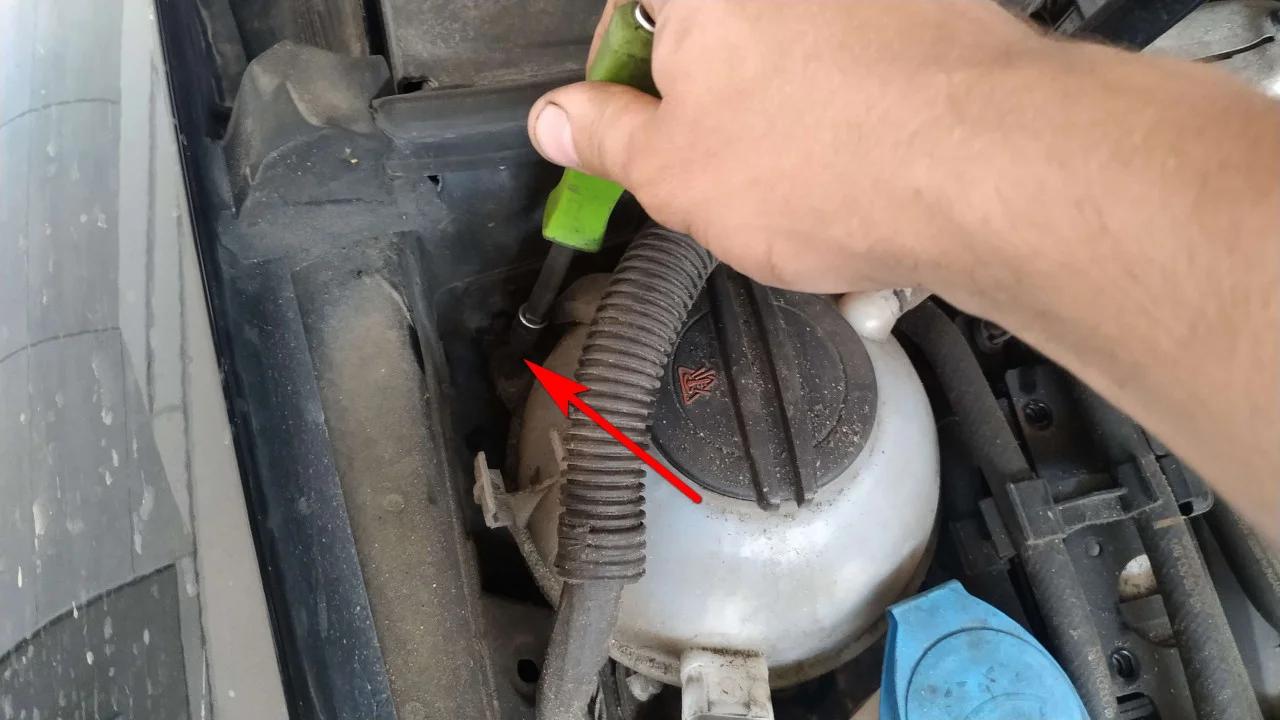

Откручиваем шурупы крепления расширительного бачка, используем ключ или биту torx T25. Один шуруп указан на фото.

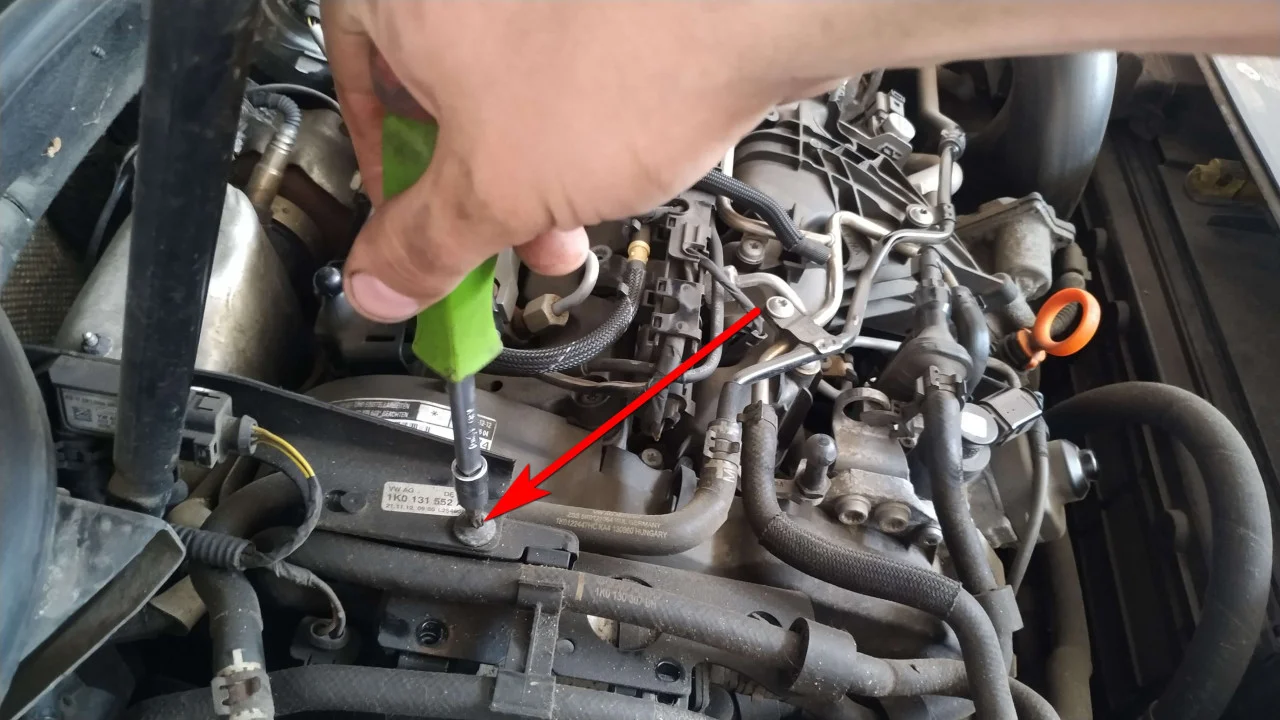

А чтобы добраться до второго шурупа необходимо вытащить, из пазов на бачке, гофру с проводами. Отодвинув провода выкручиваем второй шуруп.

Откручиваем, тем же ключом, кронштейн поддержки вакуумного датчика.

И отодвигаем в сторону датчик с кронштейном поддержки.

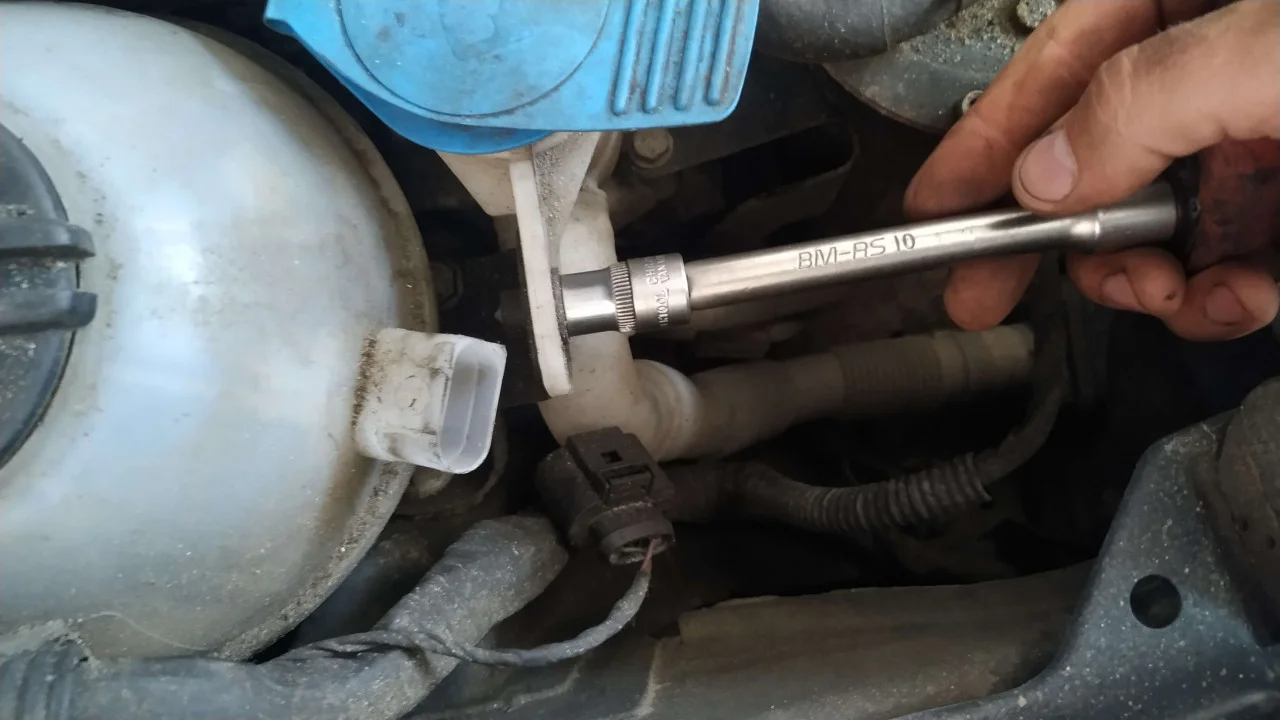

Ключом на 10 мм откручиваем болт крепления заливной горловины бачка омывателя лобового стекла.

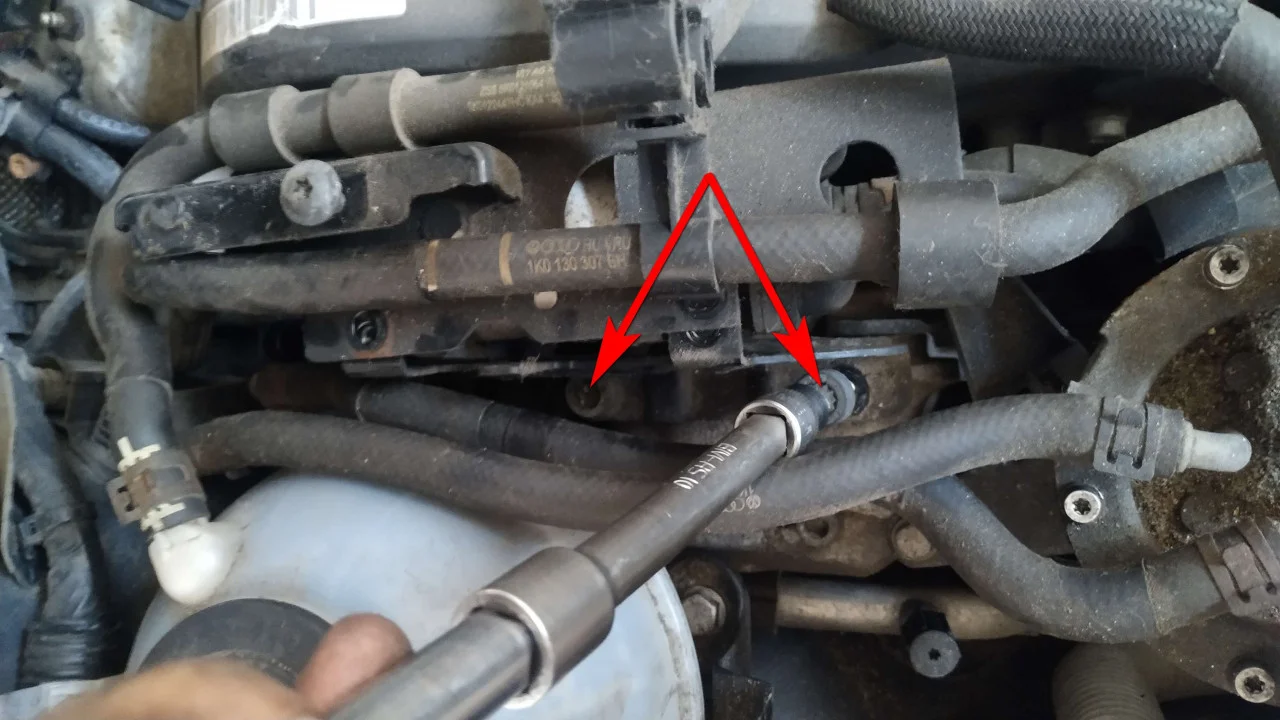

12-ти гранной битой на М10 откручиваем два болта крепления еще одного кронштейна, поддержки шланг системы охлаждения. Кронштейн прикручен к подушке двигателя.

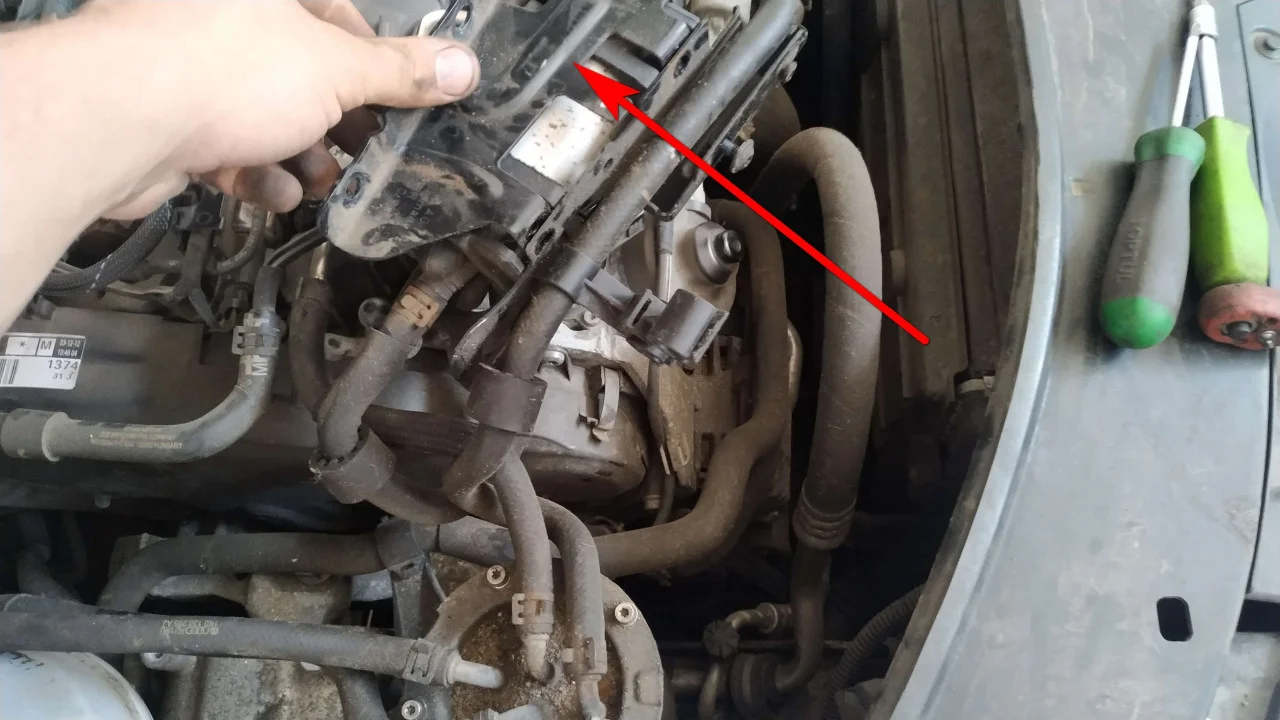

Открутив все вышеуказанные поддержки и кронштейны, отодвигаем последний открученный кронштейн в сторону двигателя.

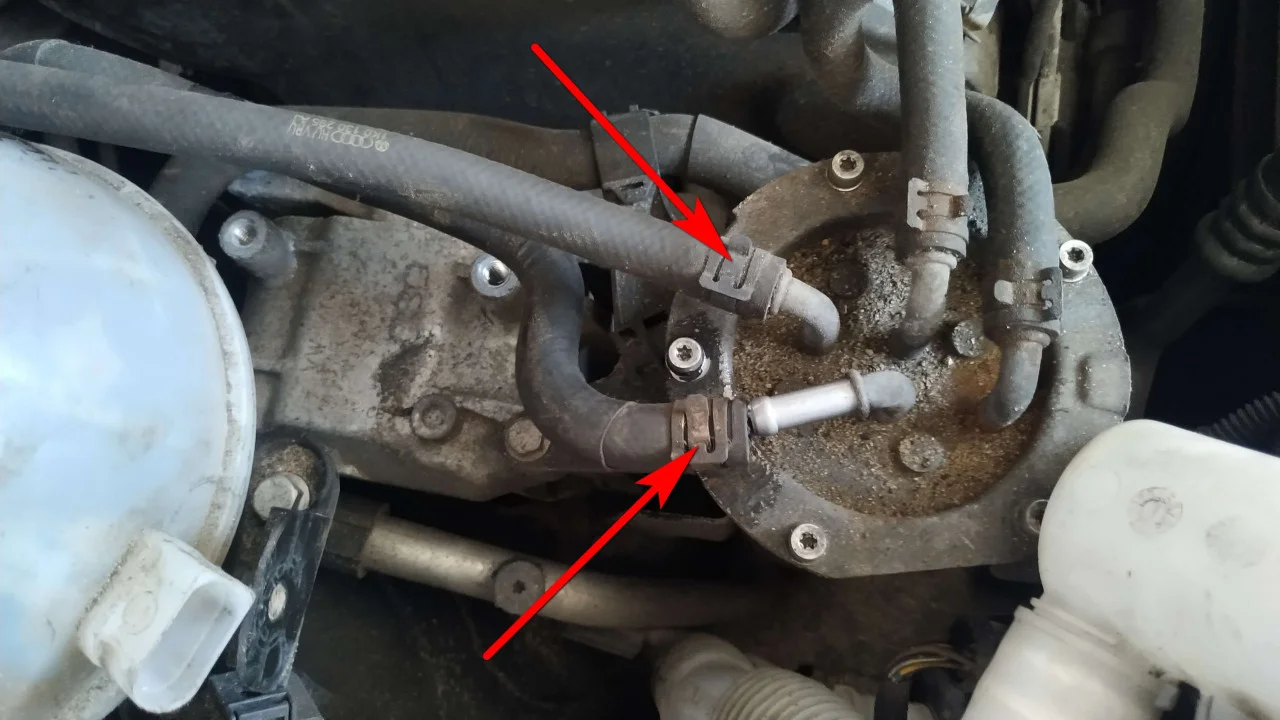

Далее мы будем снимать топливные шланги с топливного фильтра. Сжимаем пассатижами самозажимные хомуты и стягиваем шланги со штуцеров.

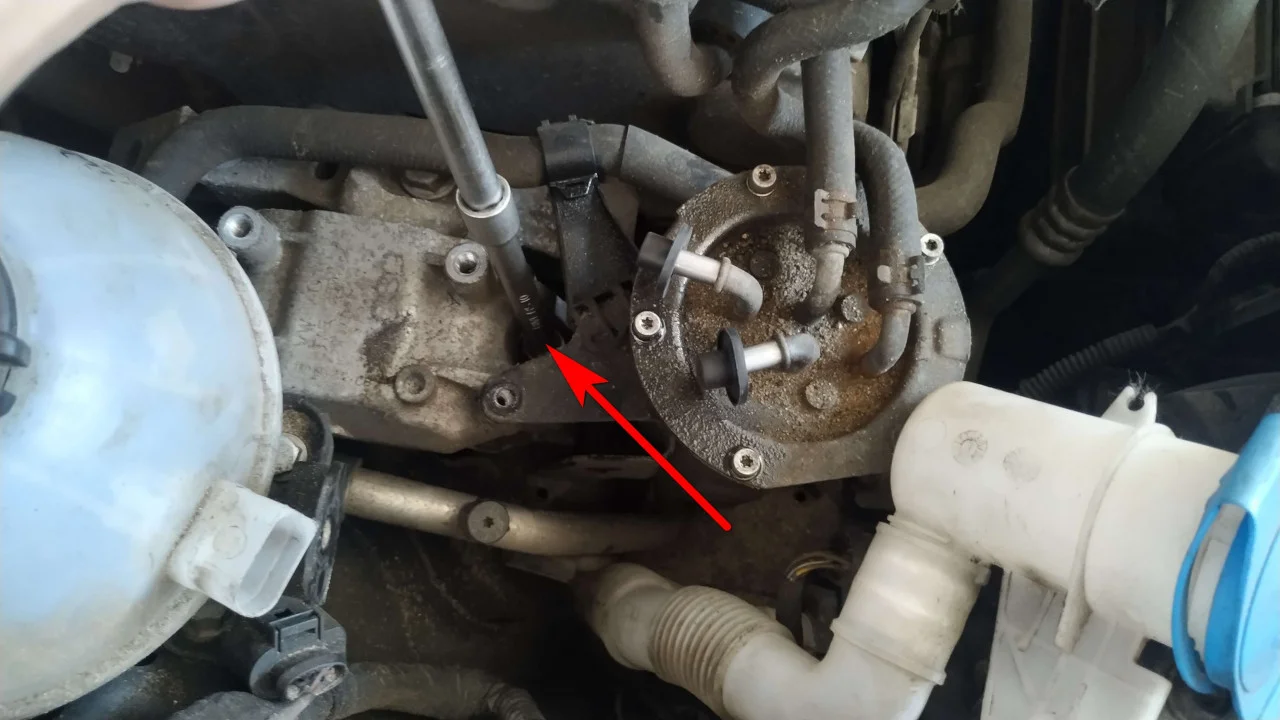

На штуцера топливного фильтра надеваем резиновые заглушки. И топливные шланги необходимо тоже заглушить, чтобы не разливалось топливо. Ключом на 13 мм откручиваем кронштейн топливного фильтра.

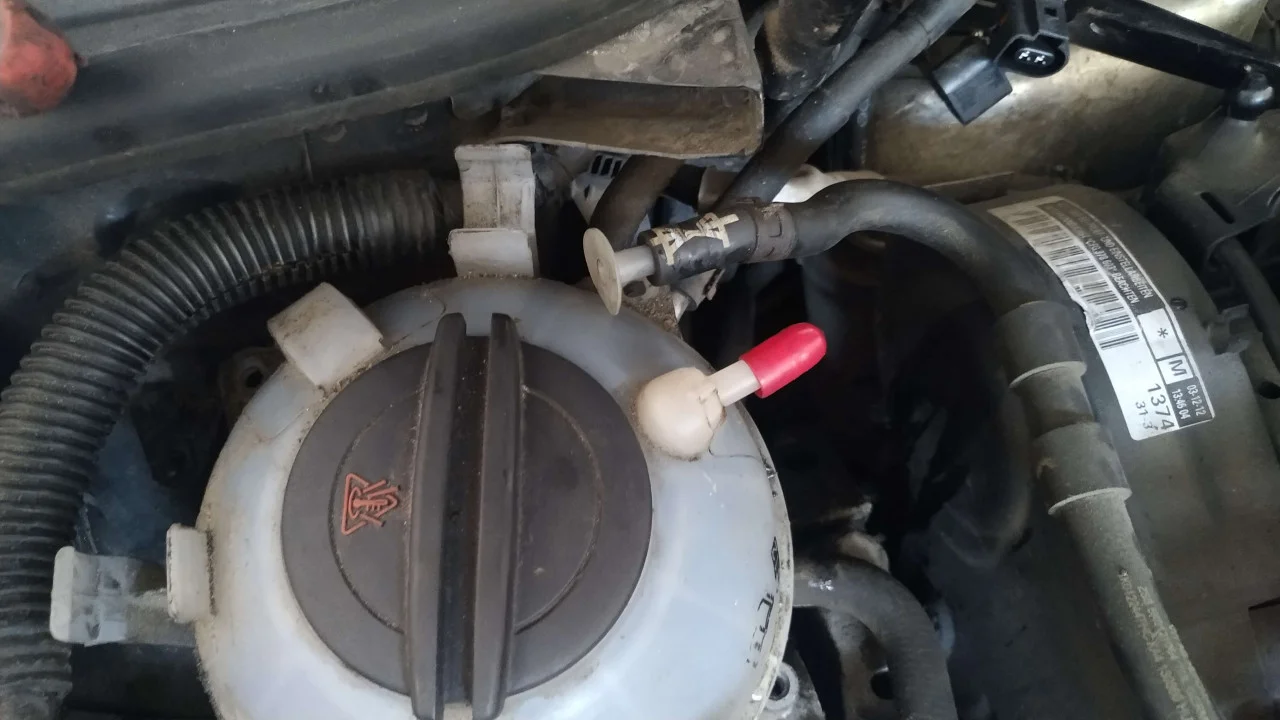

С расширительного бачка также снимаем шланг обратки, используя пассатижи. и устанавливаем на шланг и штуцер бачка заглушки.

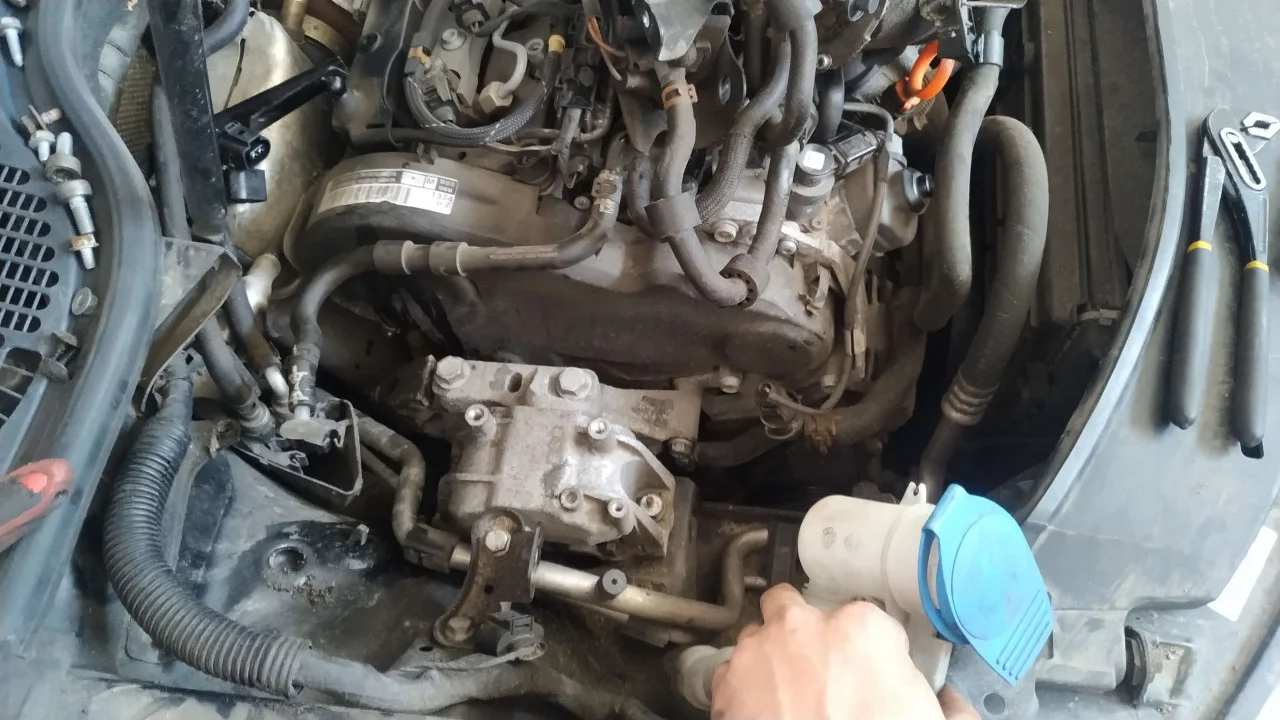

И убираем на двигатель расширительный бачок и топливный фильтр.

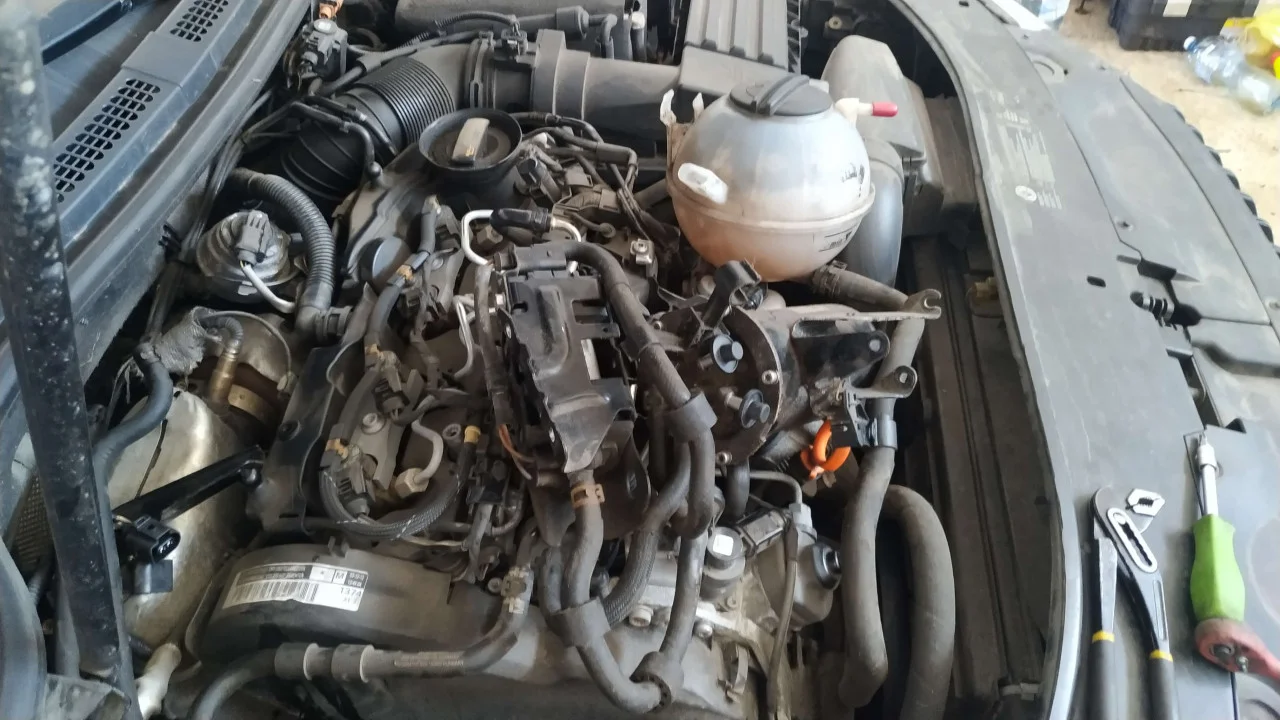

Теперь у нас есть доступ к двигателю и газораспределительному механизму. Продолжаем добираться до зубчатого ремня.

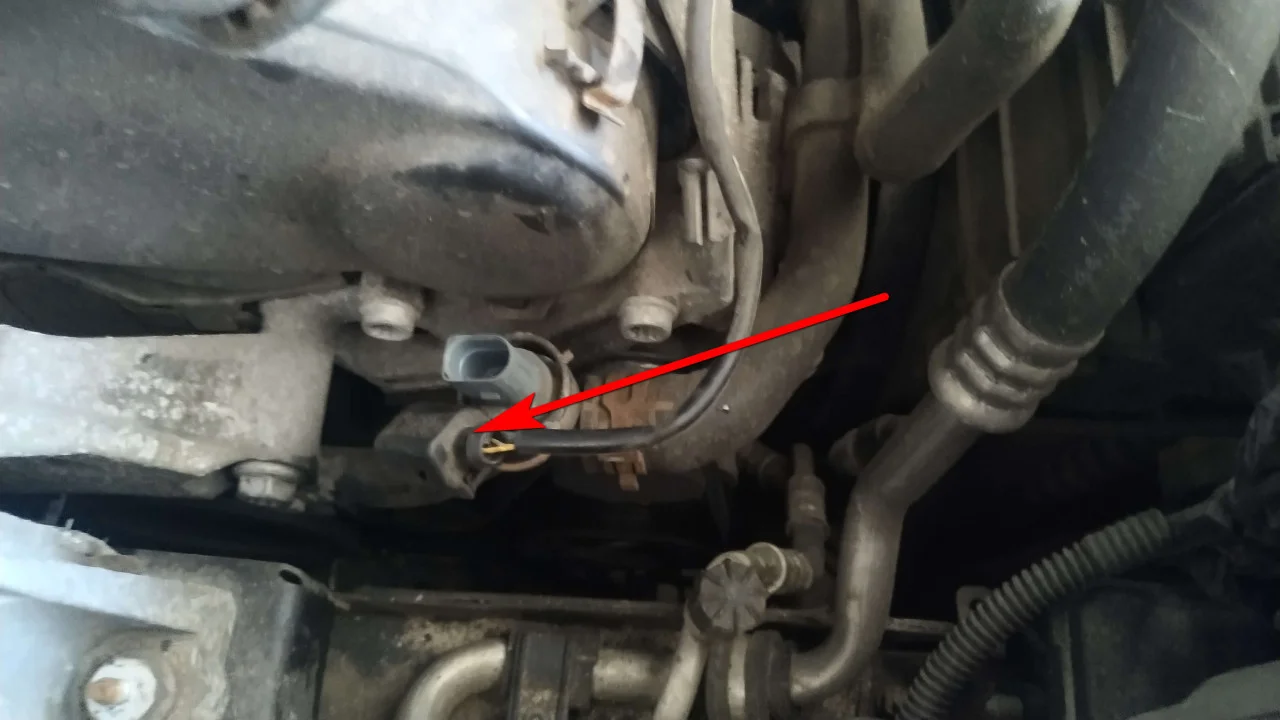

Отключаем электроразъем от датчика, указанного на фото стрелкой.

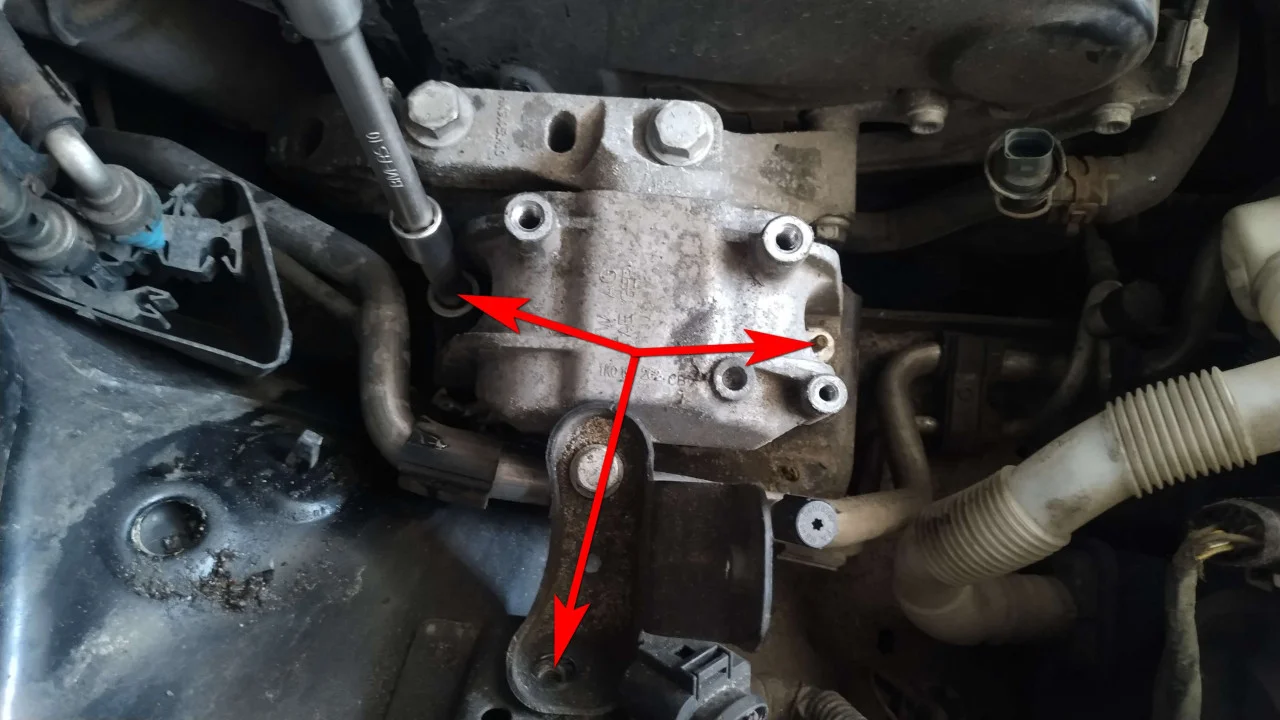

Ключами на 13 мм и 16 мм откручиваем три крепежных болта подушки двигателя, прикрученные к кузову автомобиля.

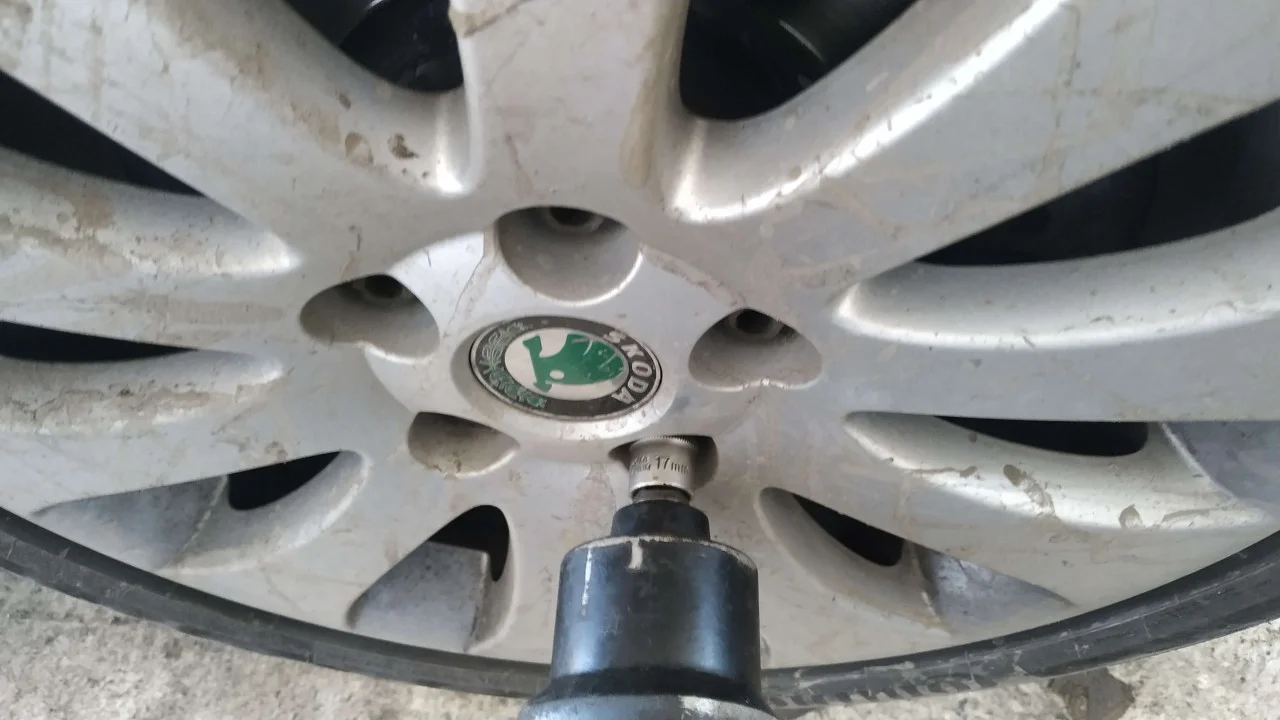

Далее приподнимаем автомобиль полностью или только переднюю правую часть. Снимаем колесо.

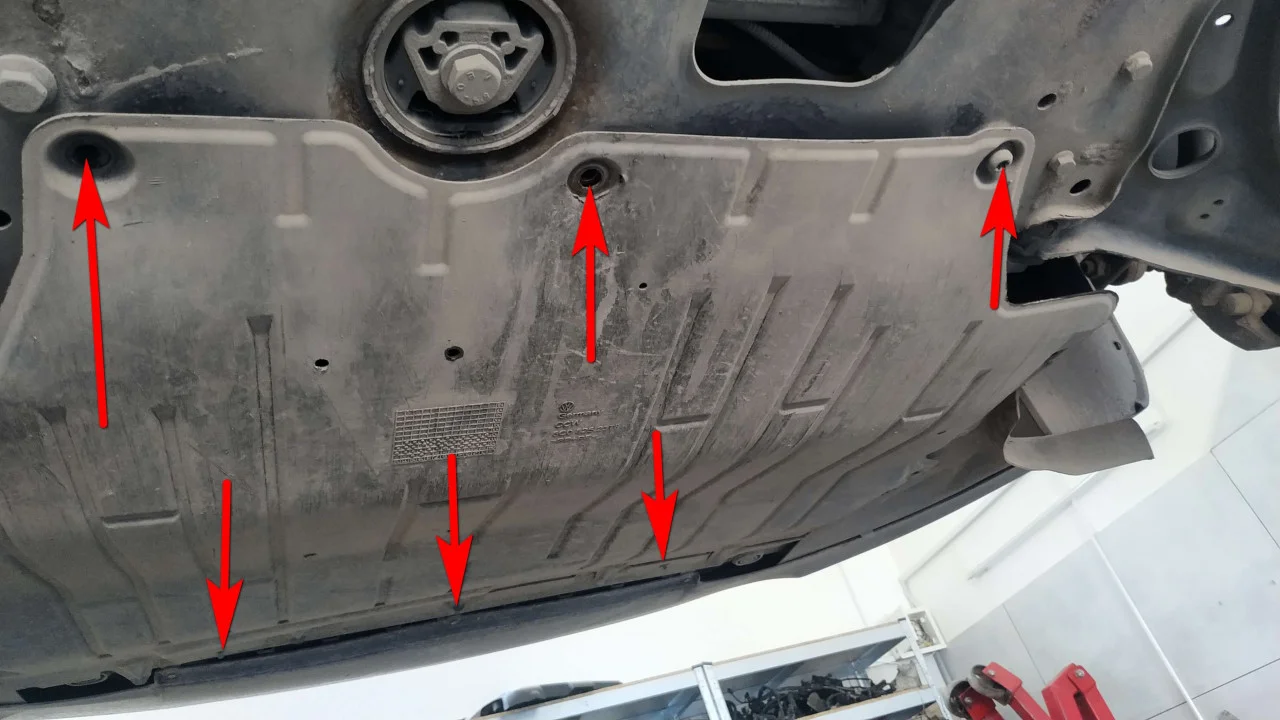

И снимаем защиту двигателя. Задние болты защиты откручиваем ключом torx T45, а передние болты биткой ключом torx T25.

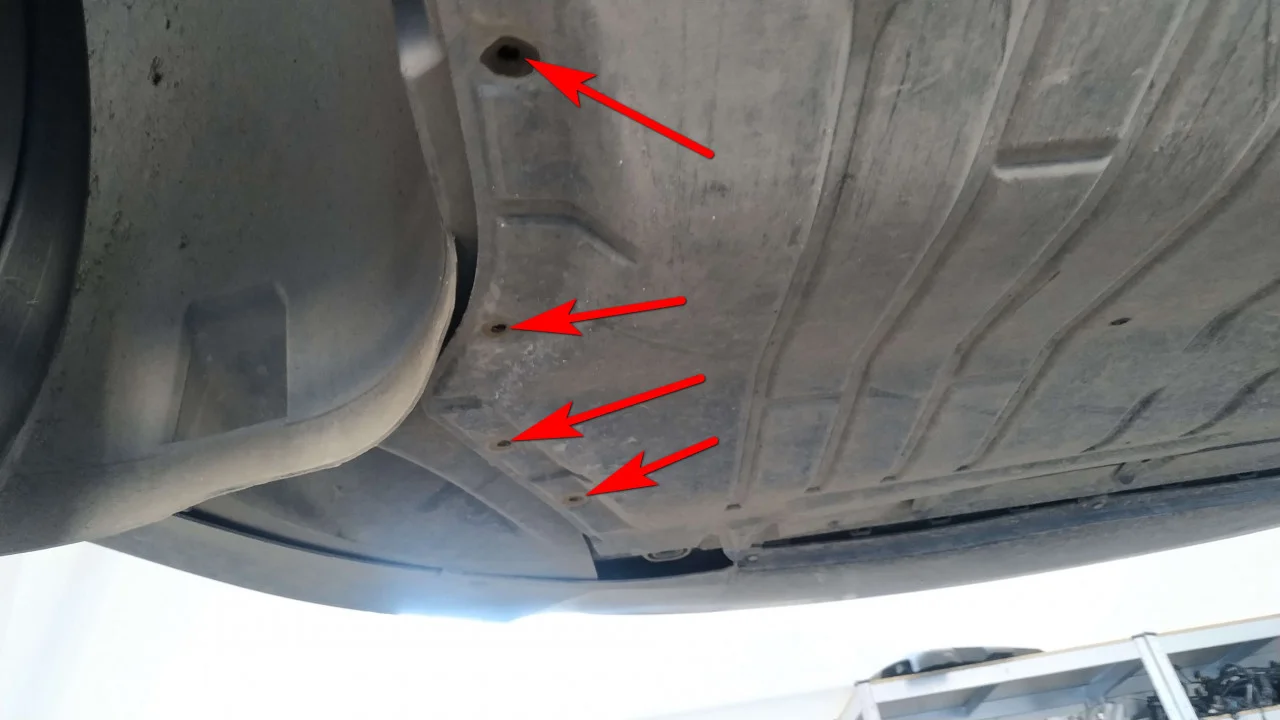

Боковые болты крепления защиты откручиваем тоже ключом torx T25.

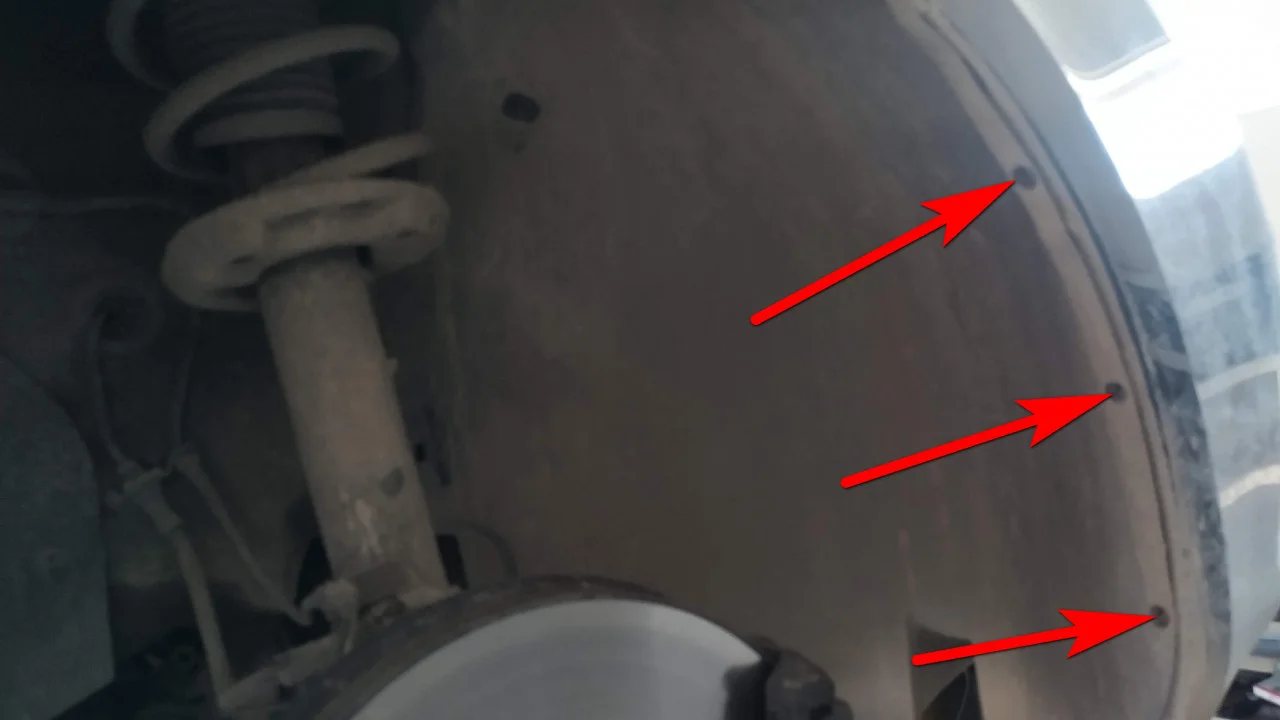

И тем же ключом откручиваем болты крепления переднего правого подкрылка к бамперу.

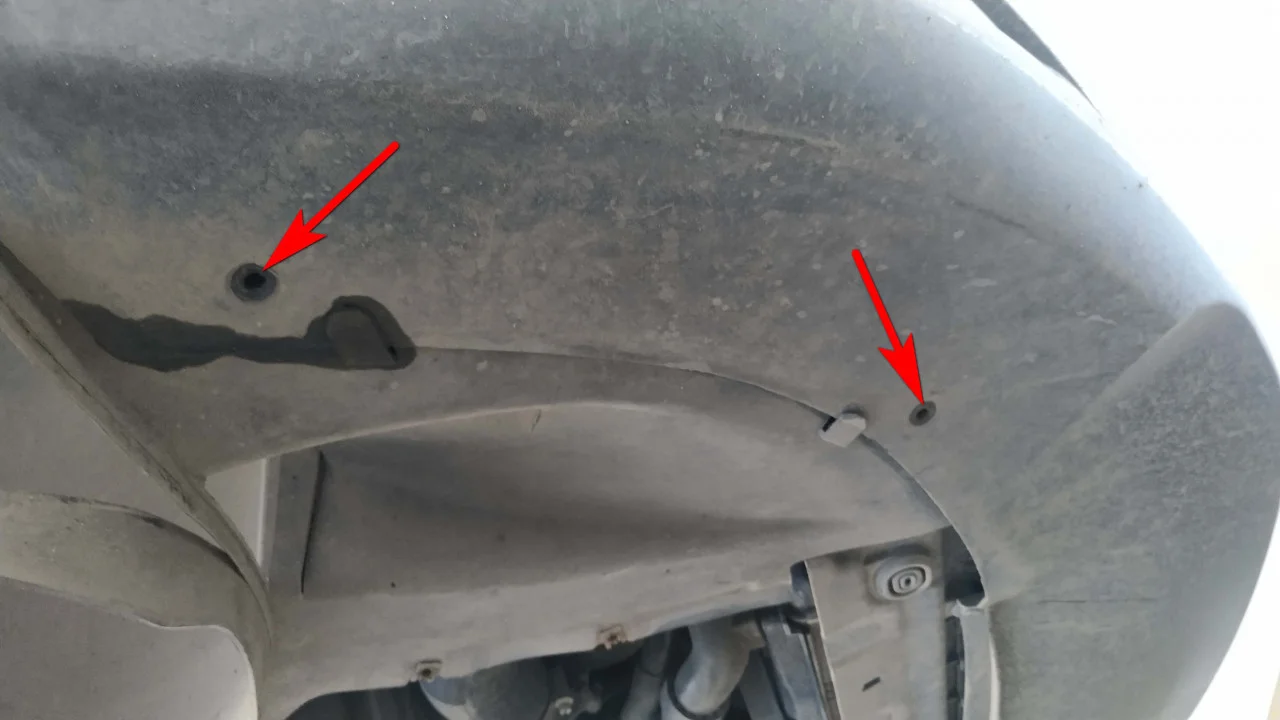

Снизу бампера подкрылок держится еще на двух болтах. Откручиваем их и отсоединяем подкрылок от бампера.

Отгибаем подкрылок в сторону, за тормозной диск и можем приступать к разбору приводного ремня и газораспределительного механизма.

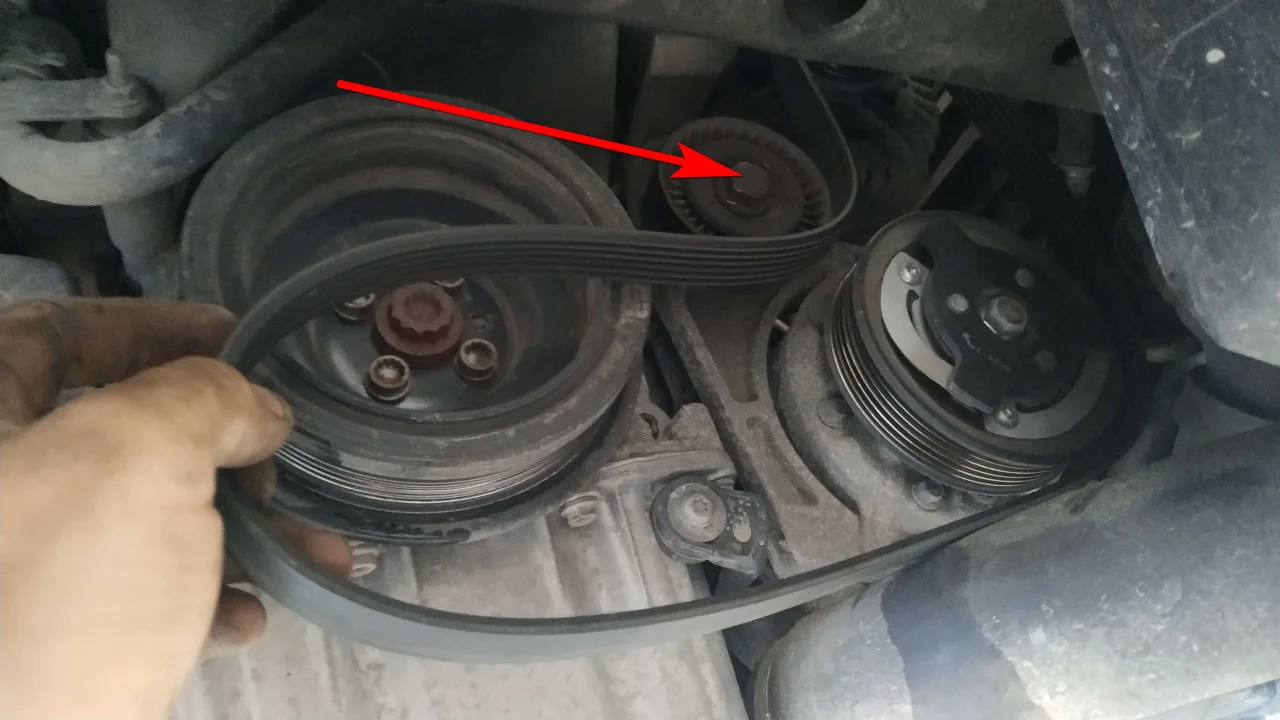

Ключом на 16 мм поворачиваем натяжной ролик по ходу часовой стрелки. Снимаем ослабленный ремень приводного механизма.

Над шкивом коленвала проходит трубка водяного охлаждения, которая перекрывает доступ к снятию защитных кожухов ремня ГРМ. Поэтому трубку будем откручивать и убирать в сторону. Ключом на 13 мм откручиваем гайку, указанную на фото.

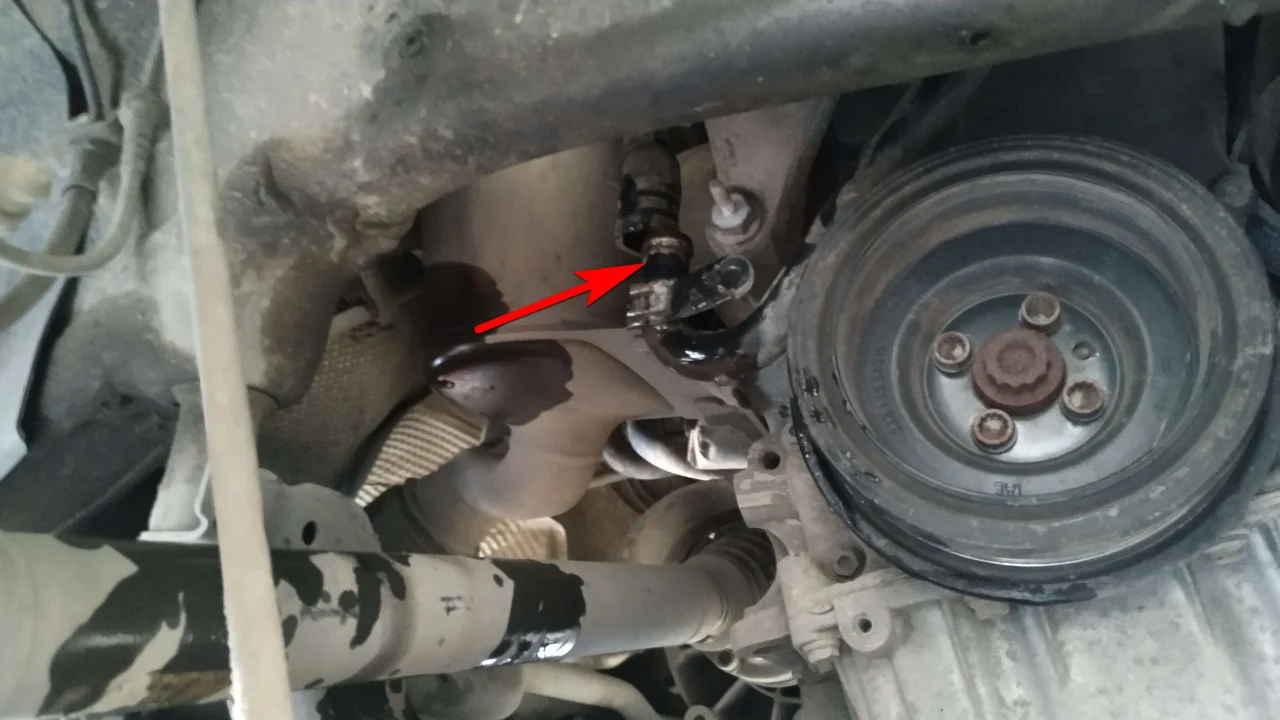

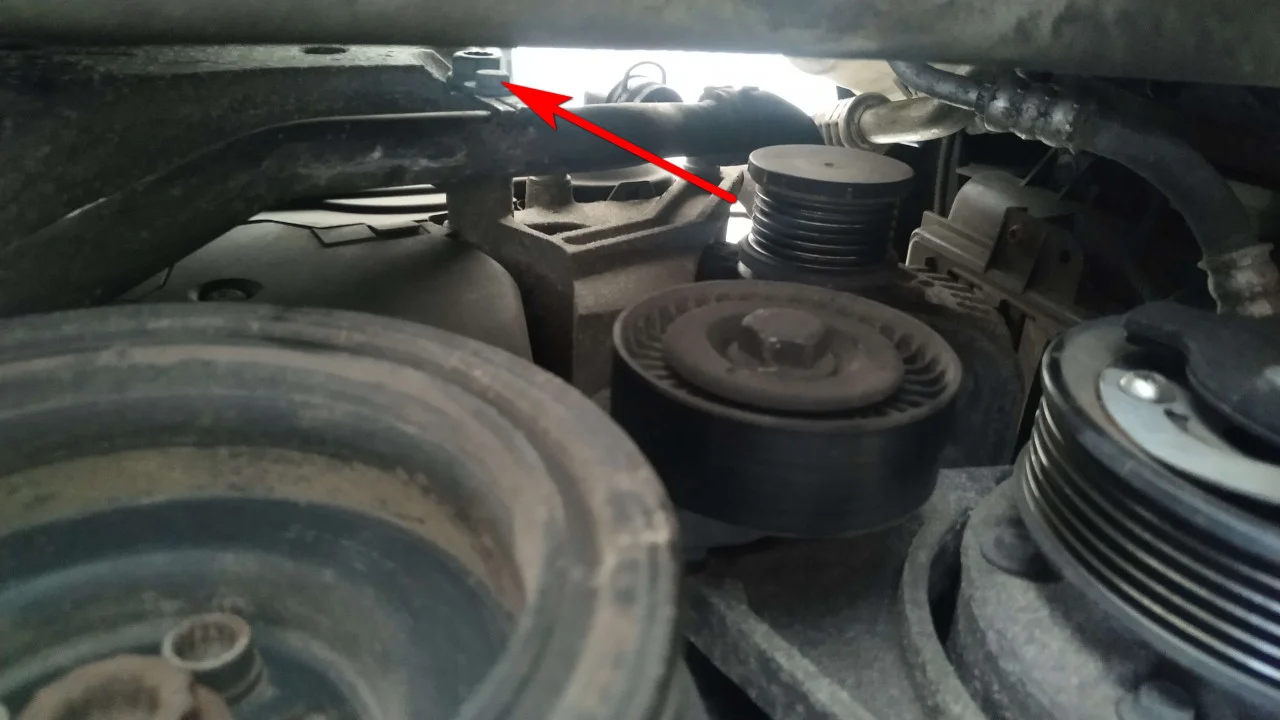

И сверху над натяжным роликом откручиваем болт крепления этой же трубки. Используем ключ на 13 мм.

Теперь подставляем под двигатель емкость для охлаждающей жидкости, смещаем пассатижами самозажимной хомут и вытаскиваем трубку из шланги.

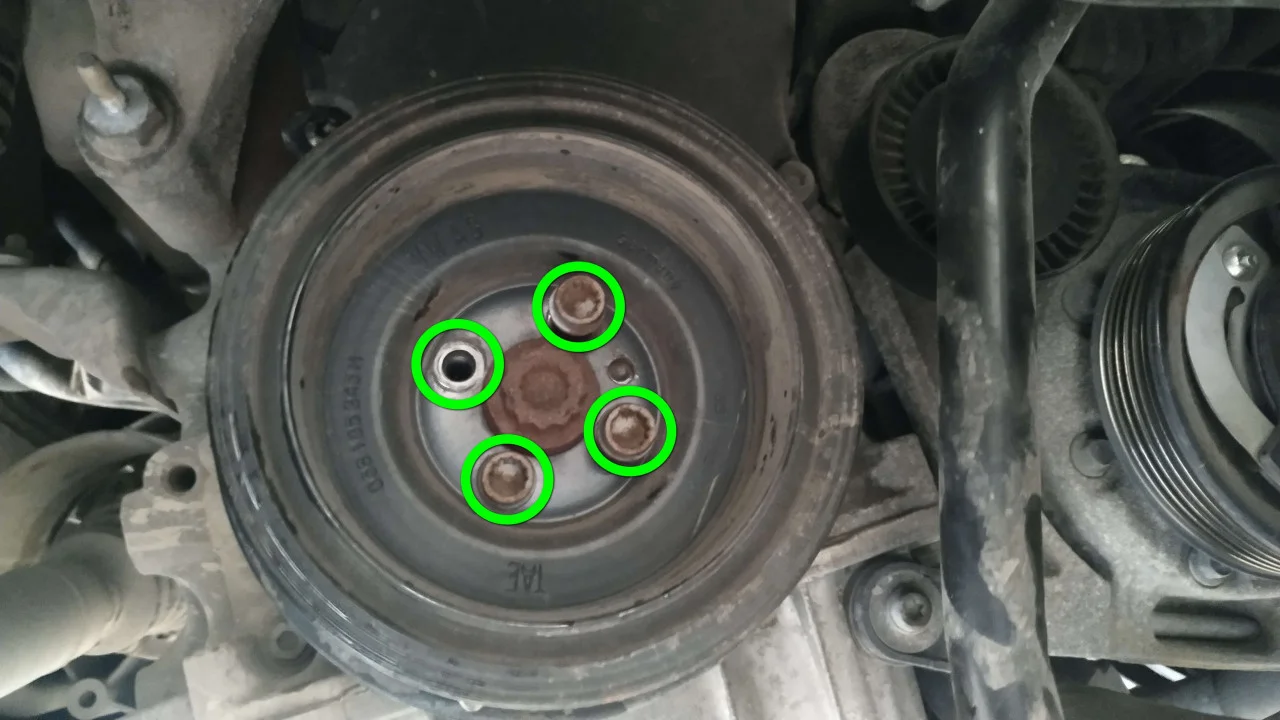

Отодвинули трубку в сторону и откручиваем болты крепления шкива коленвала. Для откручивания болтов используем 12-ти гранную биту М10.

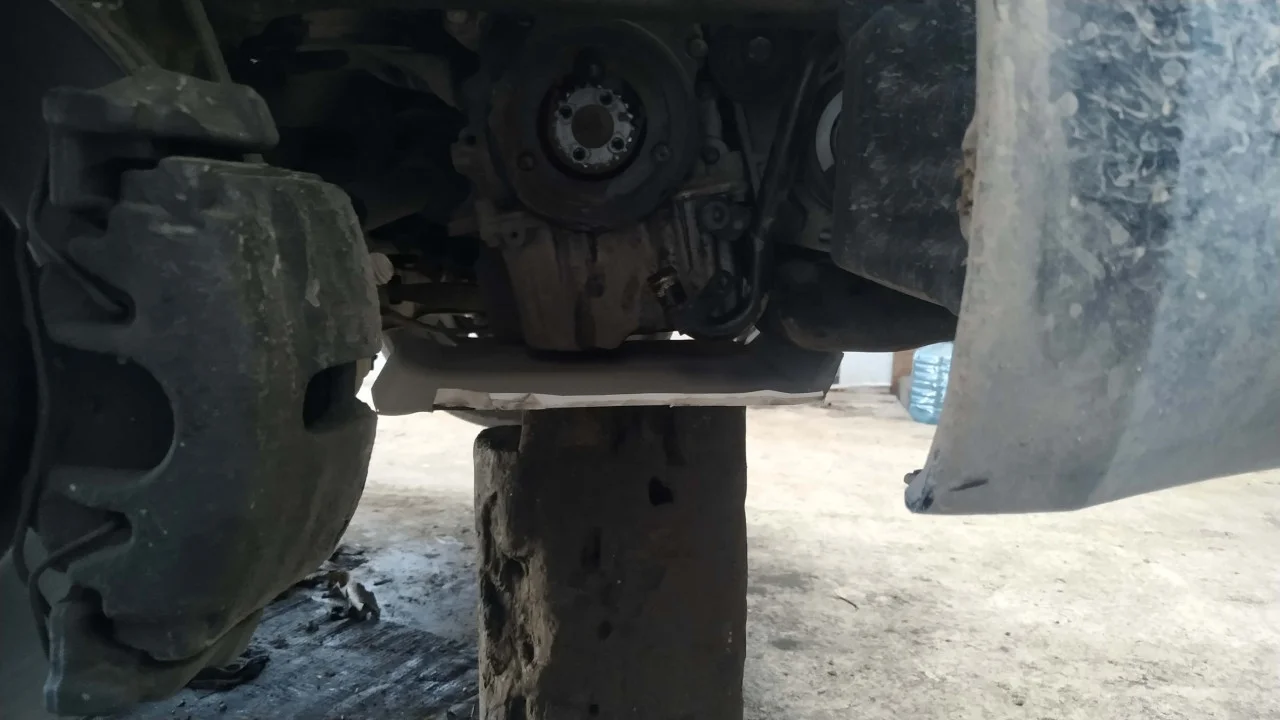

Теперь нам нужно приподнять двигатель и снять подушку двигателя. Если автомобиль висит на подъемнике, то подставляем под двигатель подпорку и приопускаем автомобиль. А если работаем на домкрате, то приподнять двигатель лучше с помощью второго домкрата.

Теперь можем смело снимать подушку двигателя. Откручиваем два крепежных болта ключом на 16 мм.

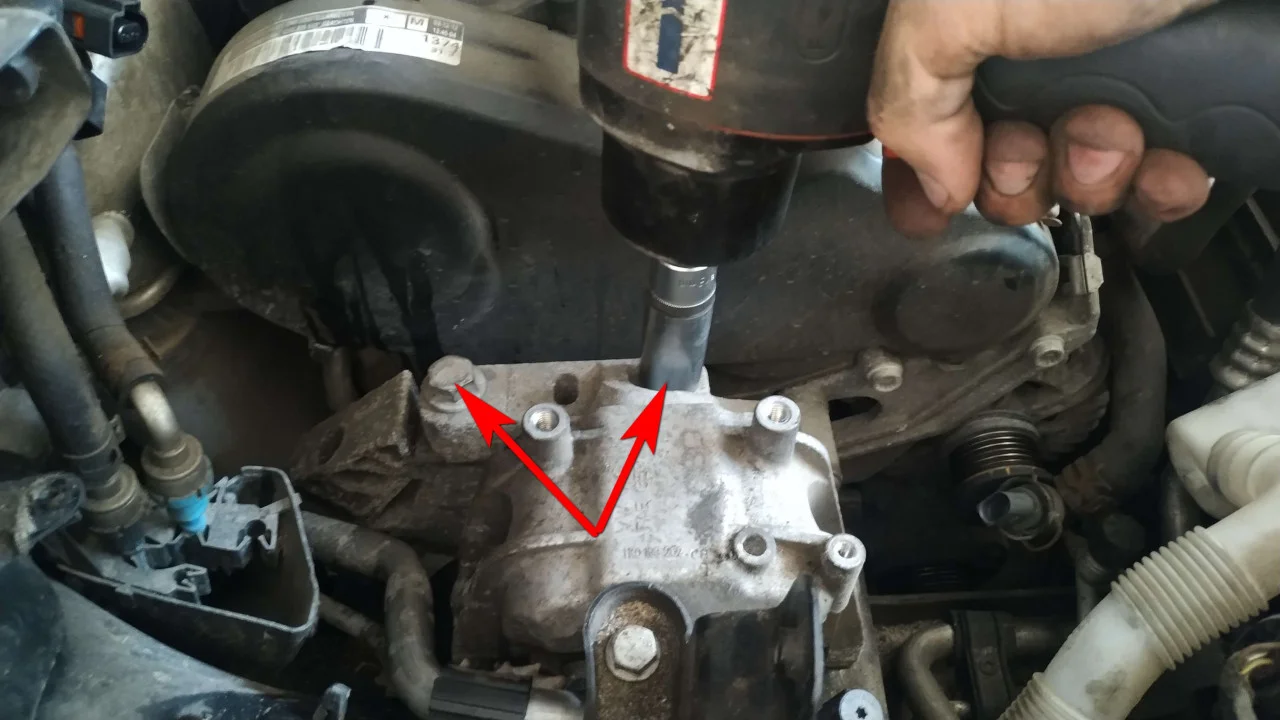

Рожково-накидным ключом на 16 мм откручиваем три болта крепления кронштейна двигателя. Нижний болт удобно откручивать снизу автомобиля.

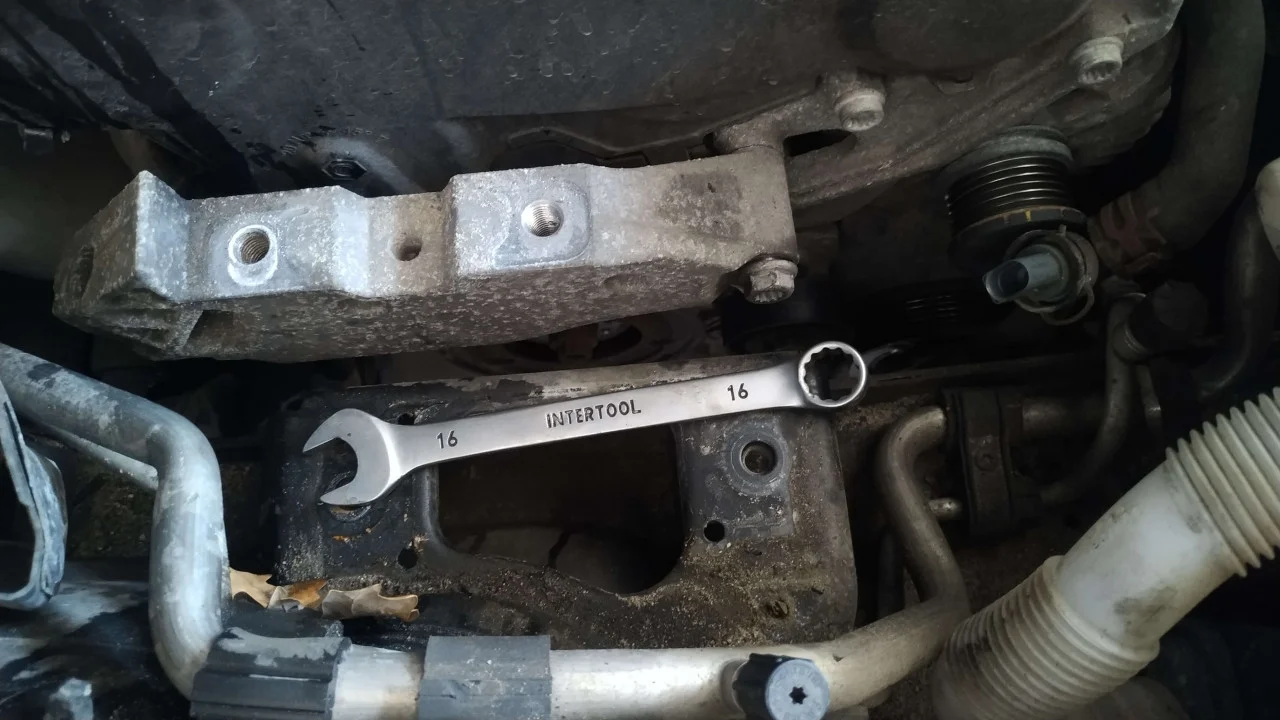

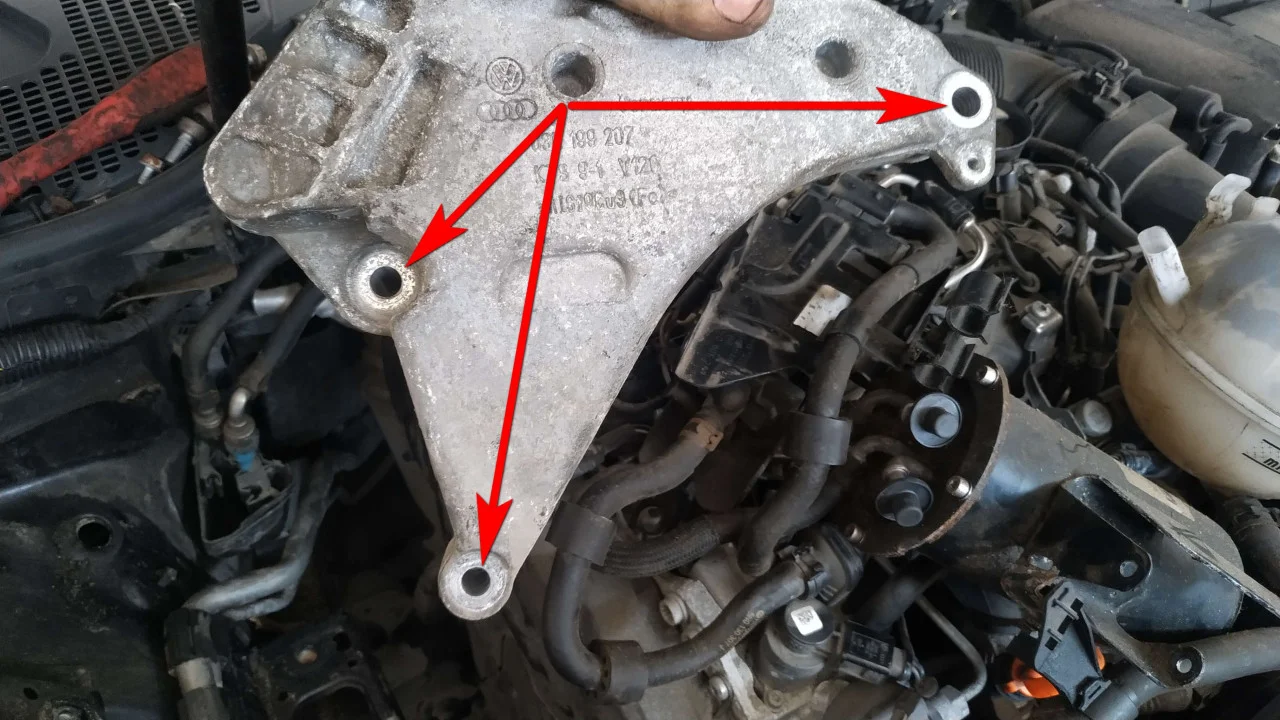

И снимаем кронштейн с двигателя. На данном фото стрелками обозначены места под болты крепления.

Теперь приступаем к снятию защитных кожухов механизма ГРМ. С помощью отвертки отщелкиваем металлические защелки.

Защелок всего три, и они обозначены на фото стрелками. Больше ничего не держит верхний кожух, поэтому снимаем его.

Далее будем снимать нижний кожух ремня ГРМ.

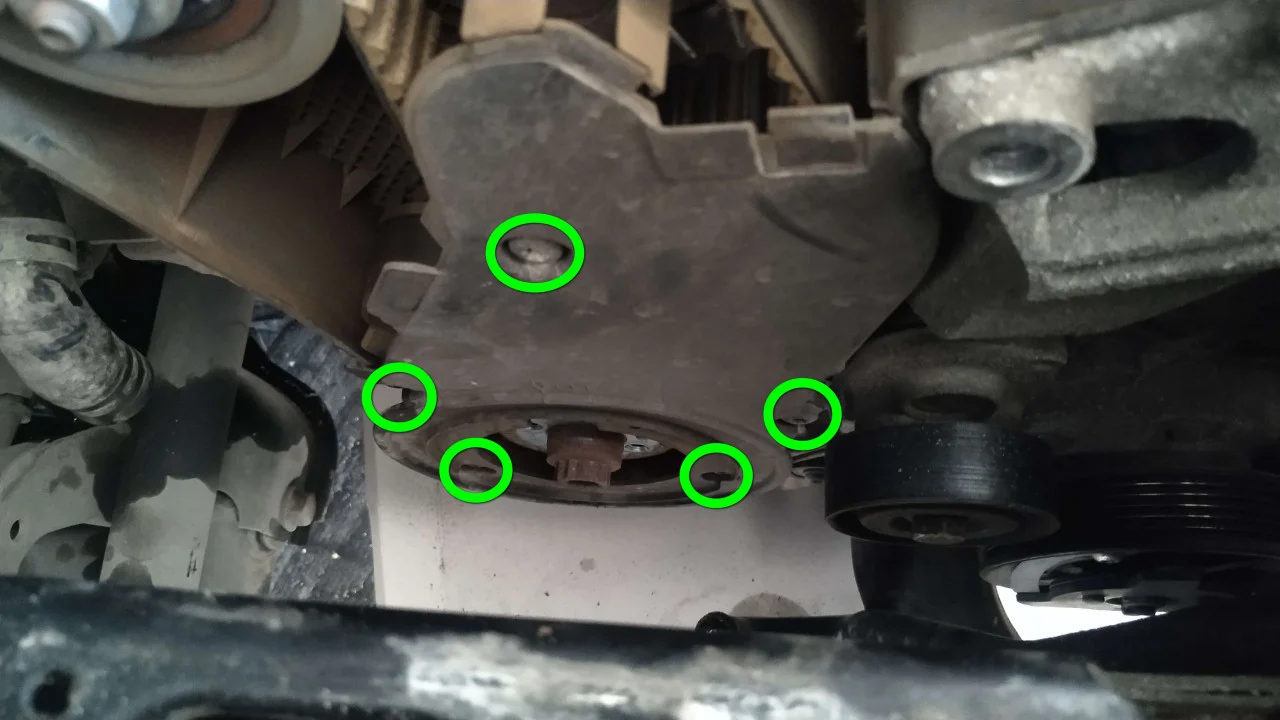

Ключом или битой torx T30 откручиваем пять крепежных болтов защитки.

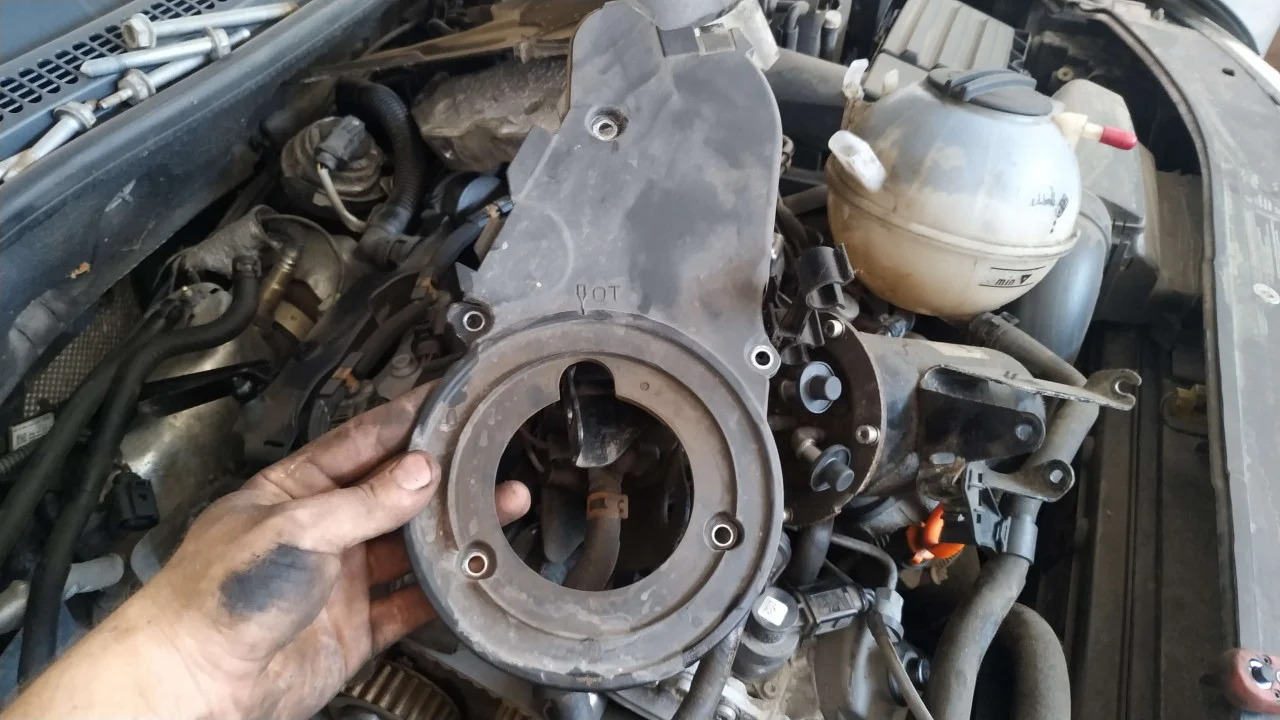

Вытаскиваем её из двигателя и убираем в сторону.

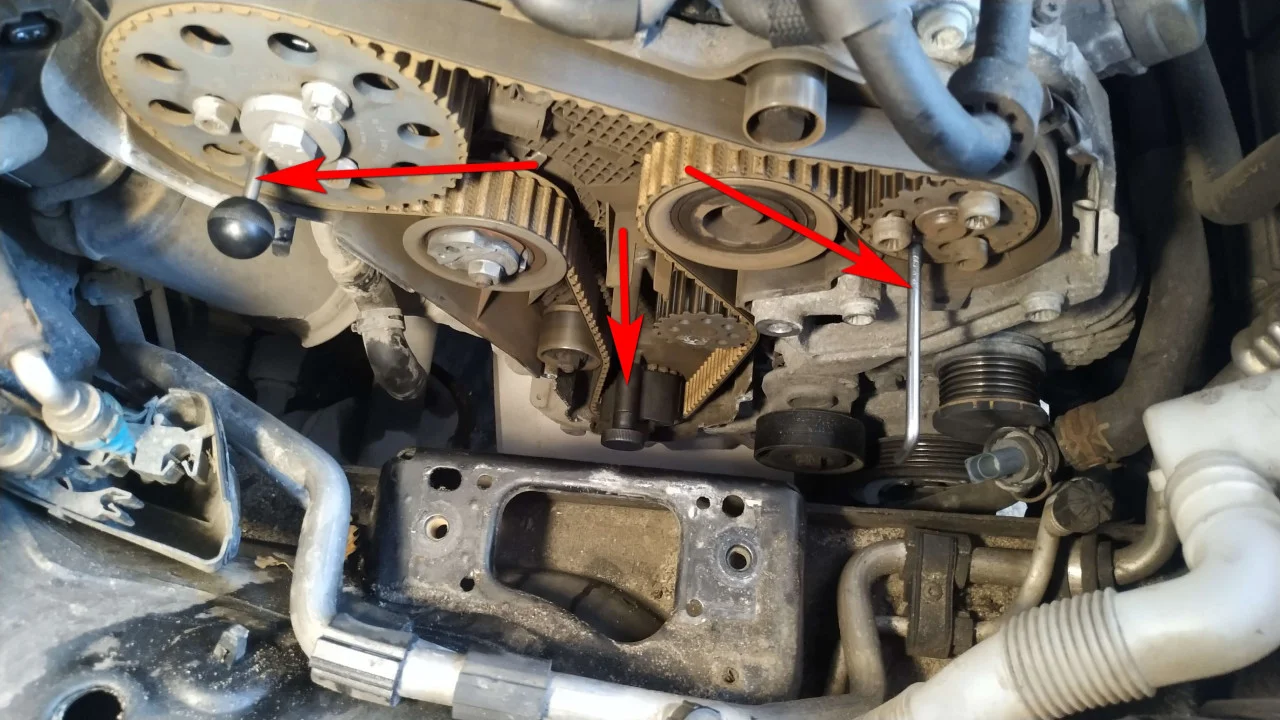

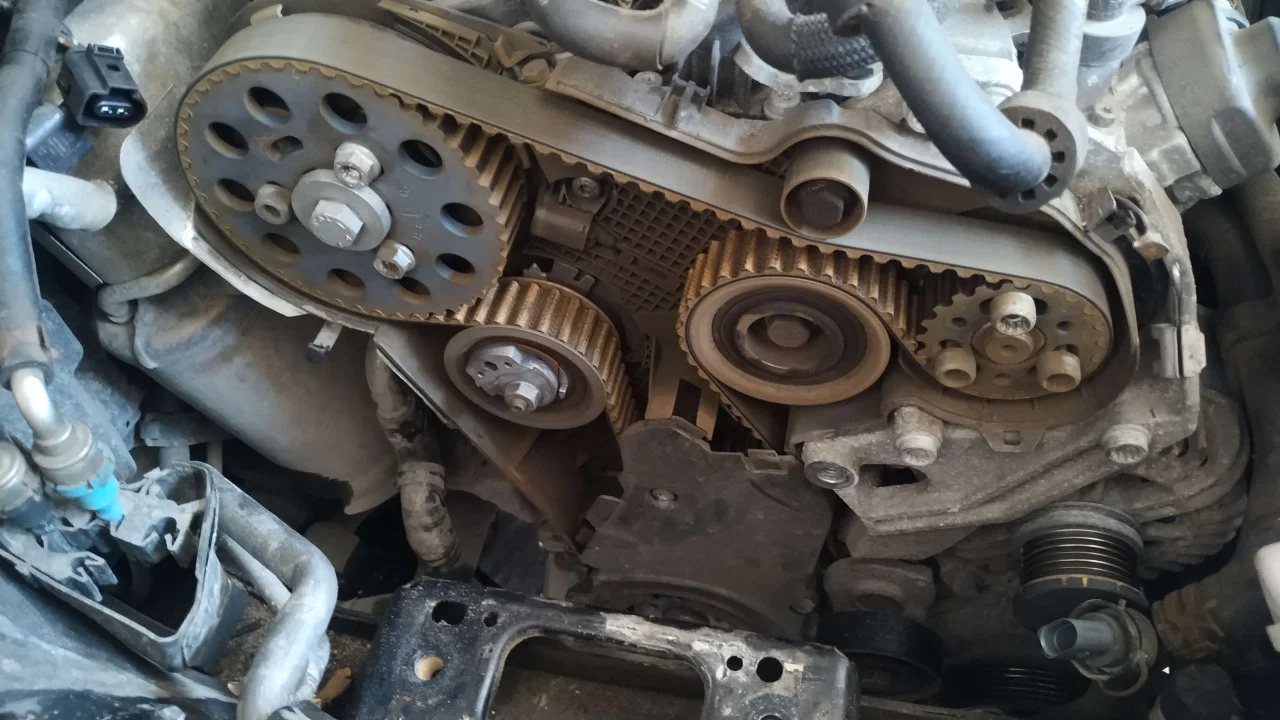

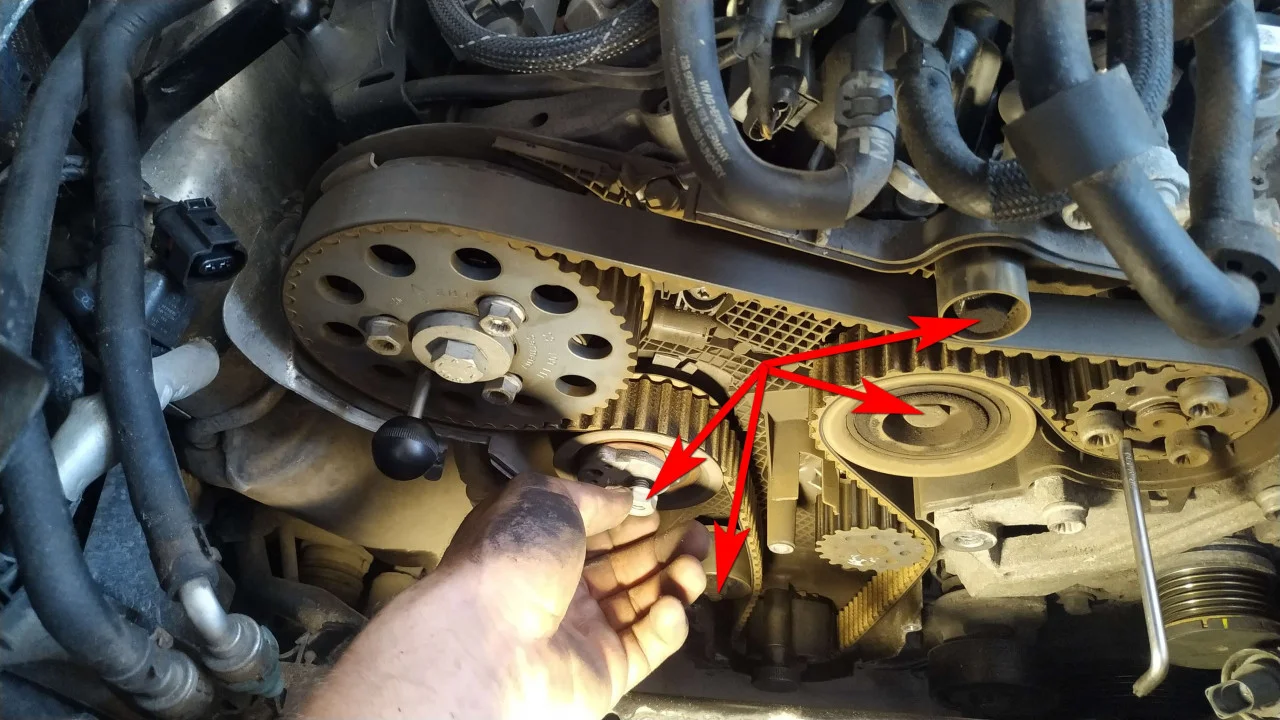

После снятия защитных кожухов нам необходимо прокрутить двигатель, за центральный болт коленвала и выставить метки ГРМ. Стрелками обозначены места, под установку специальных стопоров. Звезду ТНВД застопорили не в заводское место, но там где стоит стопор тоже есть необходимое отверстие. Место для стопора, предусмотренное производителем, мы укажем на последующих фото.

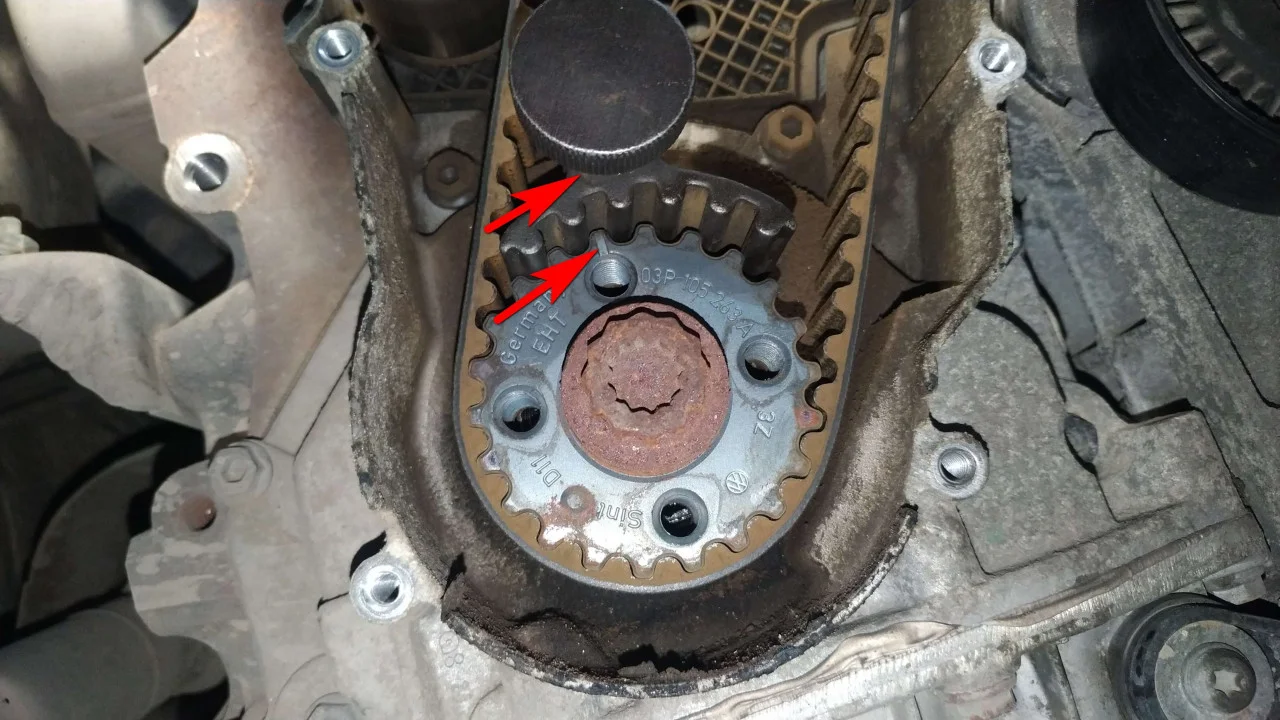

Стопор коленвала устанавливаем как показано на фото. Метка на звезде коленвала должна соответствовать метке на стопоре. А сам стопор устанавливается в отверстие на двигателе.

Ключом на 15 мм откручиваем гайку крепления натяжного ролика и снимаем ролик. Он находится под звездой распредвала. Остальные ролики откручиваем ключами на 13 мм и 17 мм. Снимаем ролики и ремень ГРМ.

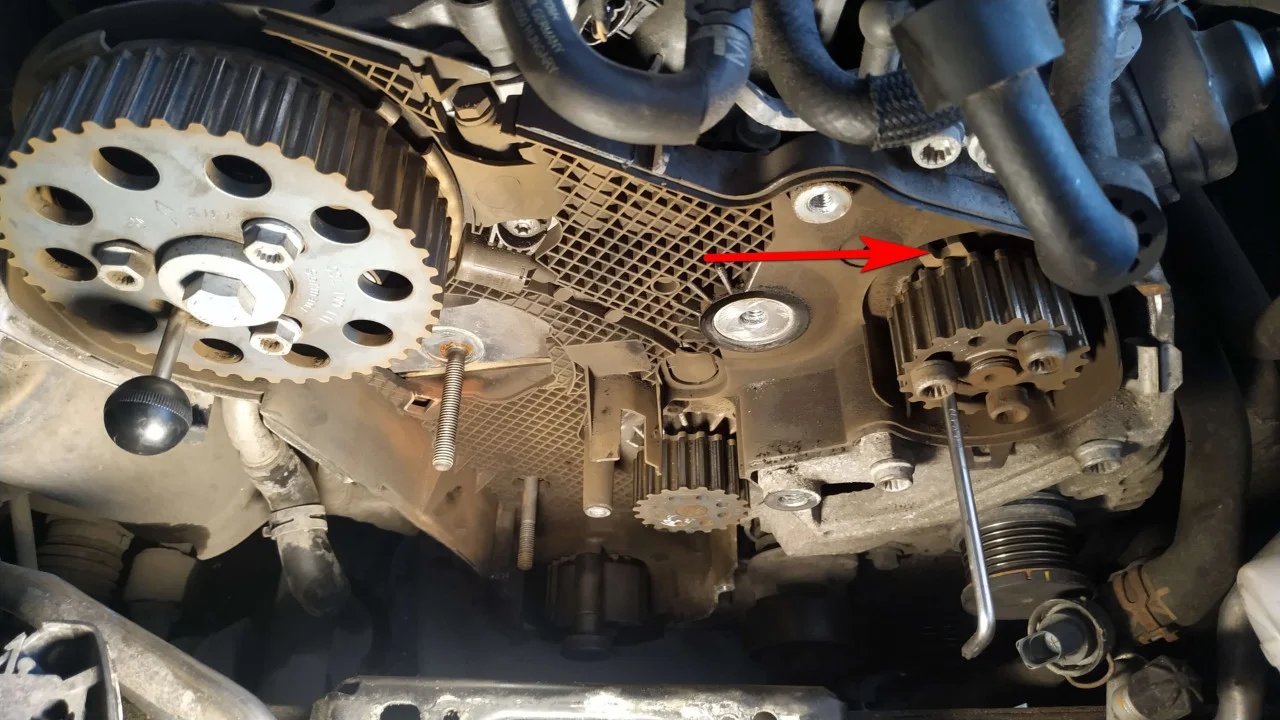

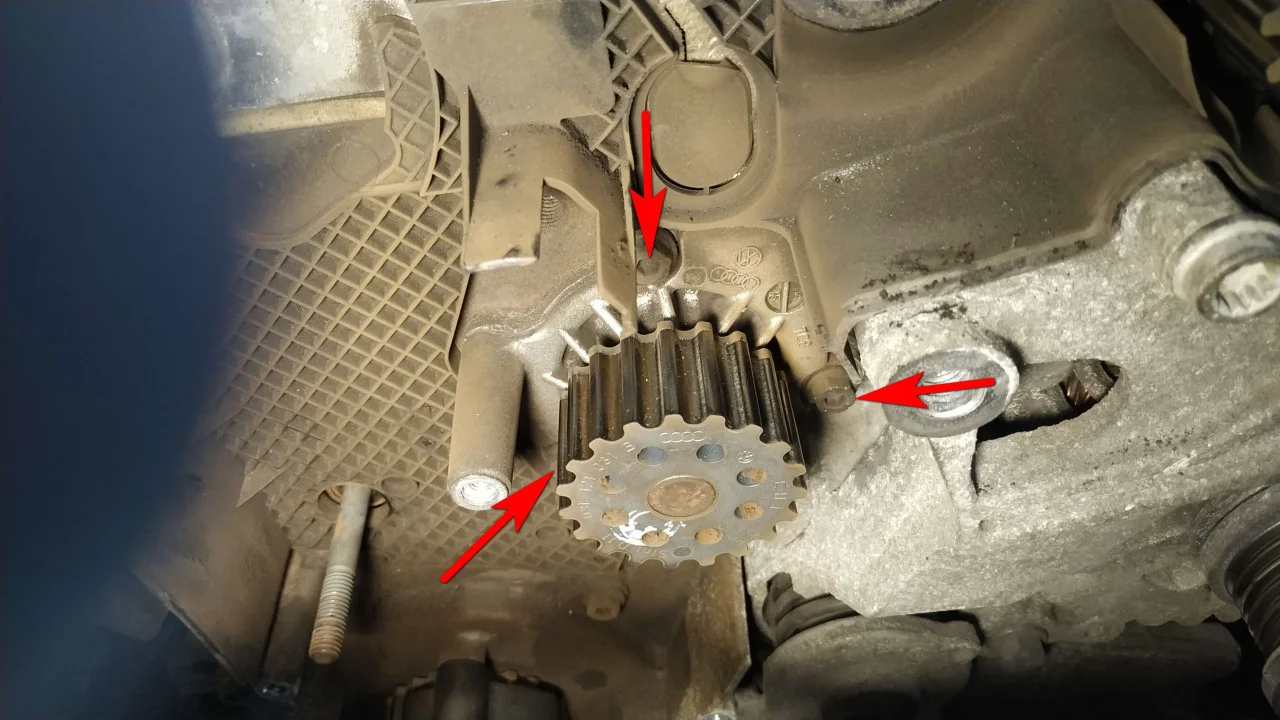

Теперь приступим к снятию и замене водяного насоса. Стрелкой на фото указано место, куда предусмотрено заводом устанавливать стопор ТНВД.

Подставляем под двигатель емкость для охлаждающей жидкости и откручиваем крепежные болты водяного насоса. Болты откручиваем ключом на 10 мм.

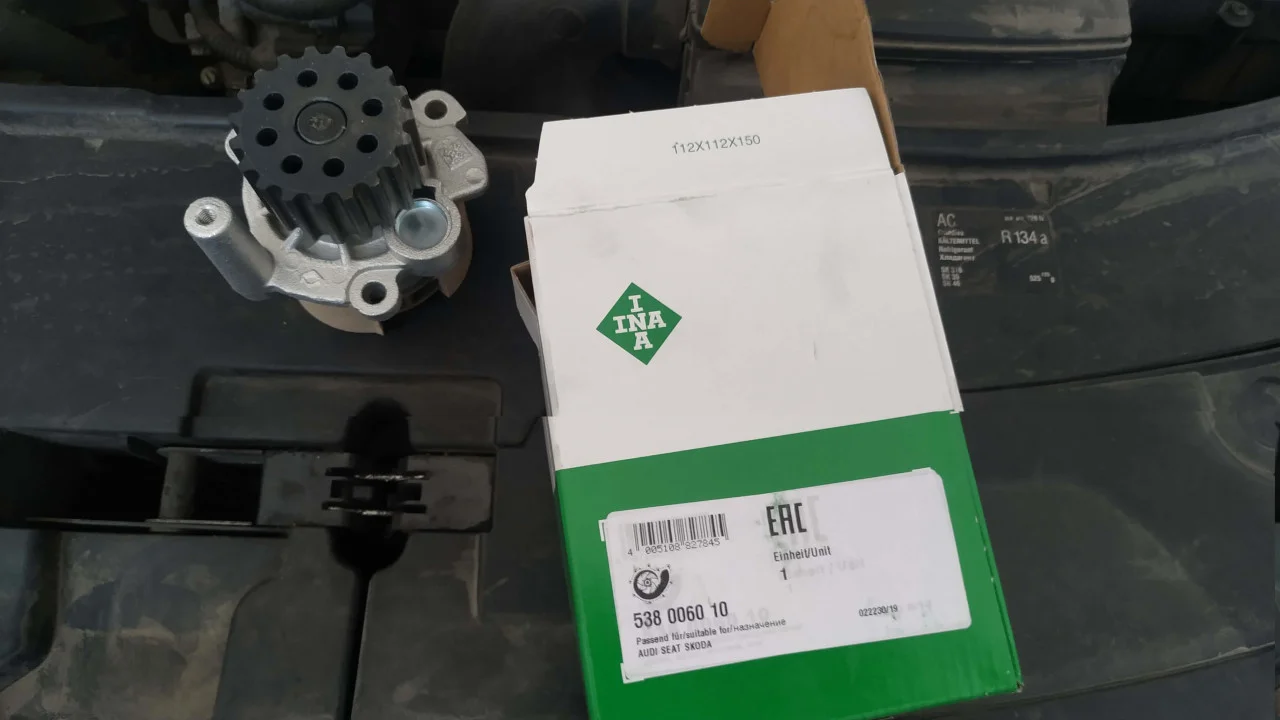

Вытаскиваем из коробки новую помпу и сравниваем её со старой. Новую помпу мы устанавливали фирмы INA.

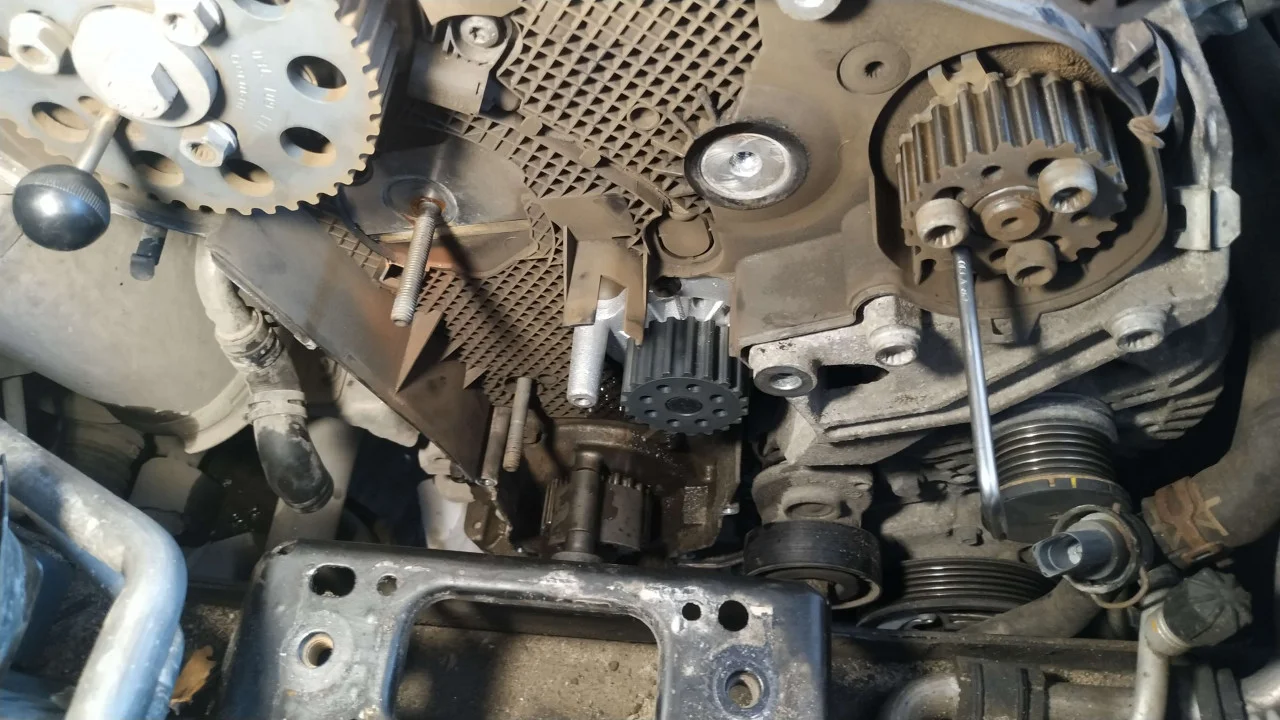

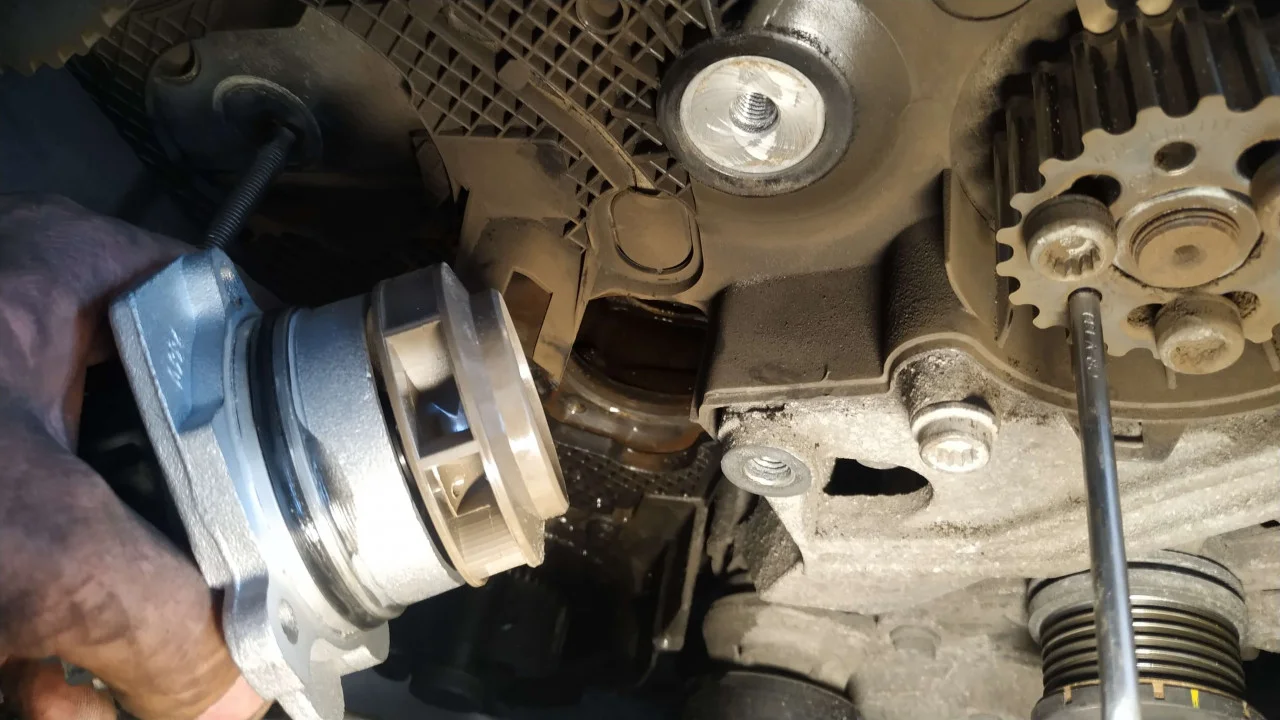

Подготавливаем на двигателе посадочное место под водяной насос. Проверяем на помпе наличие уплотнительного кольца.

Прикручиваем на своё место новый водяной насос.и приступаем к установке роликов и ремня ГРМ.

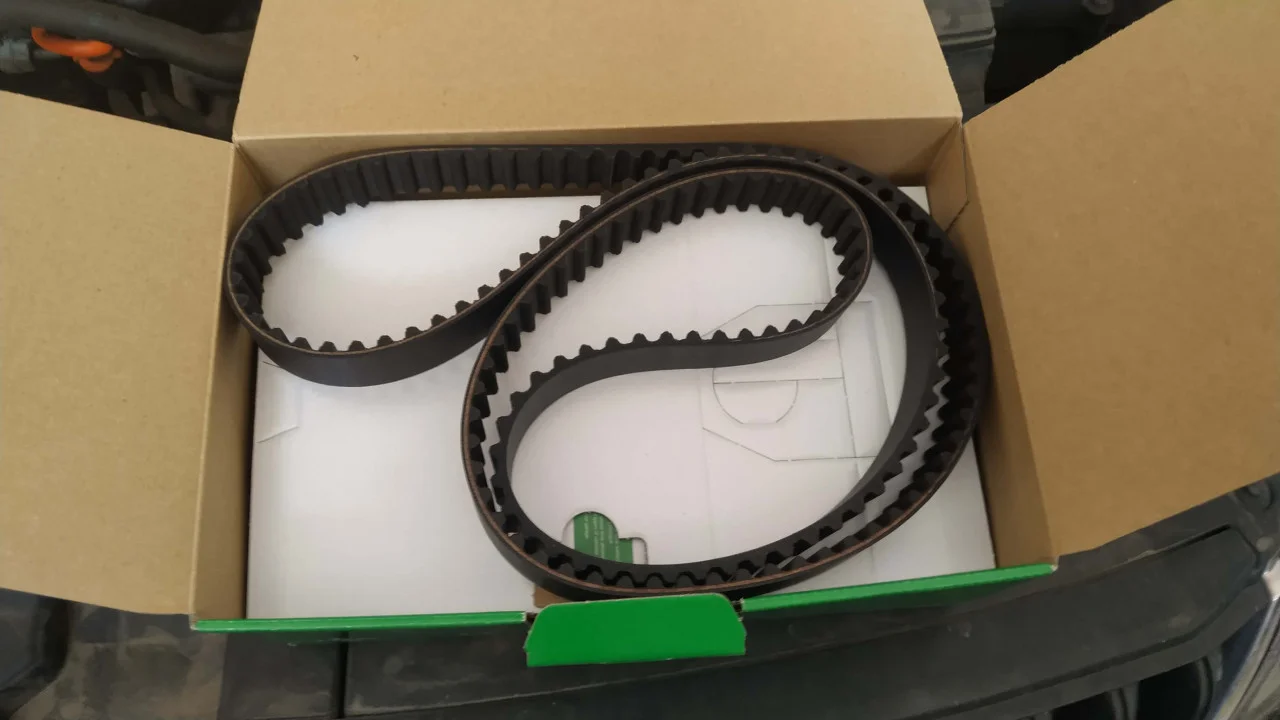

Сравниваем ремни ГРМ.

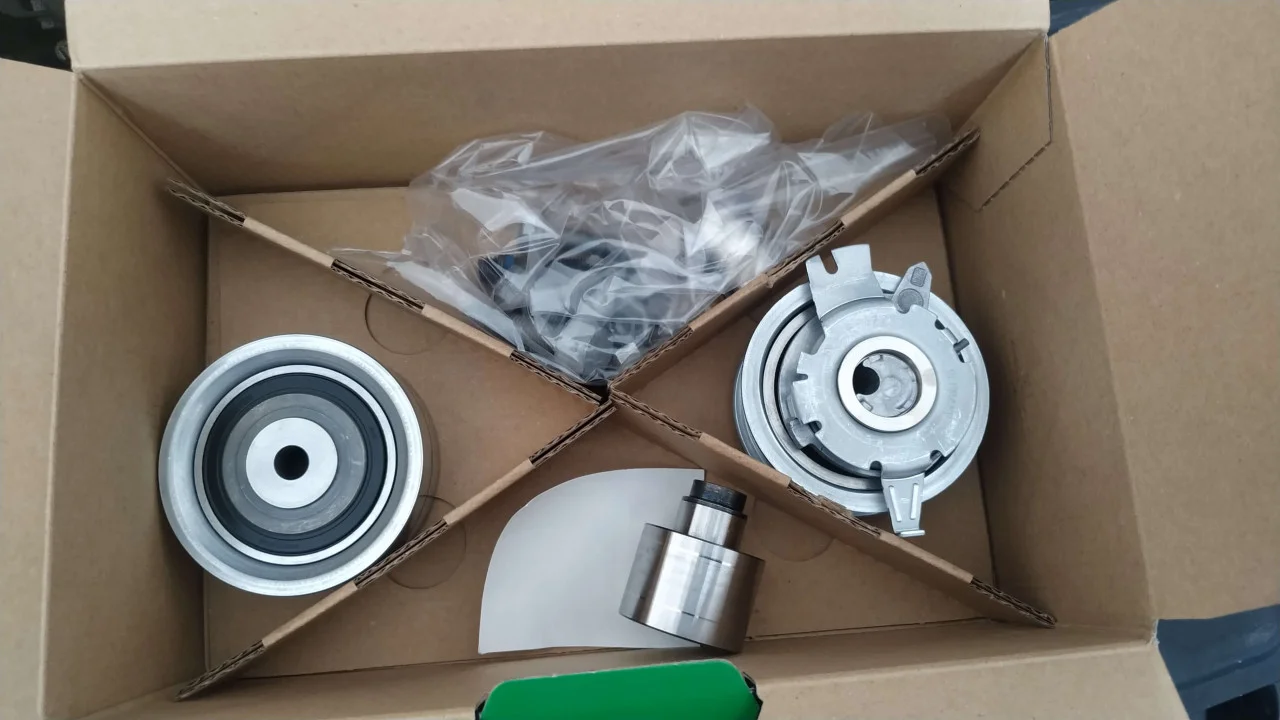

И сравниваем ролики ГРМ. В комплекте идут новые крепежные болты и гайки, которые тоже необходимо менять.

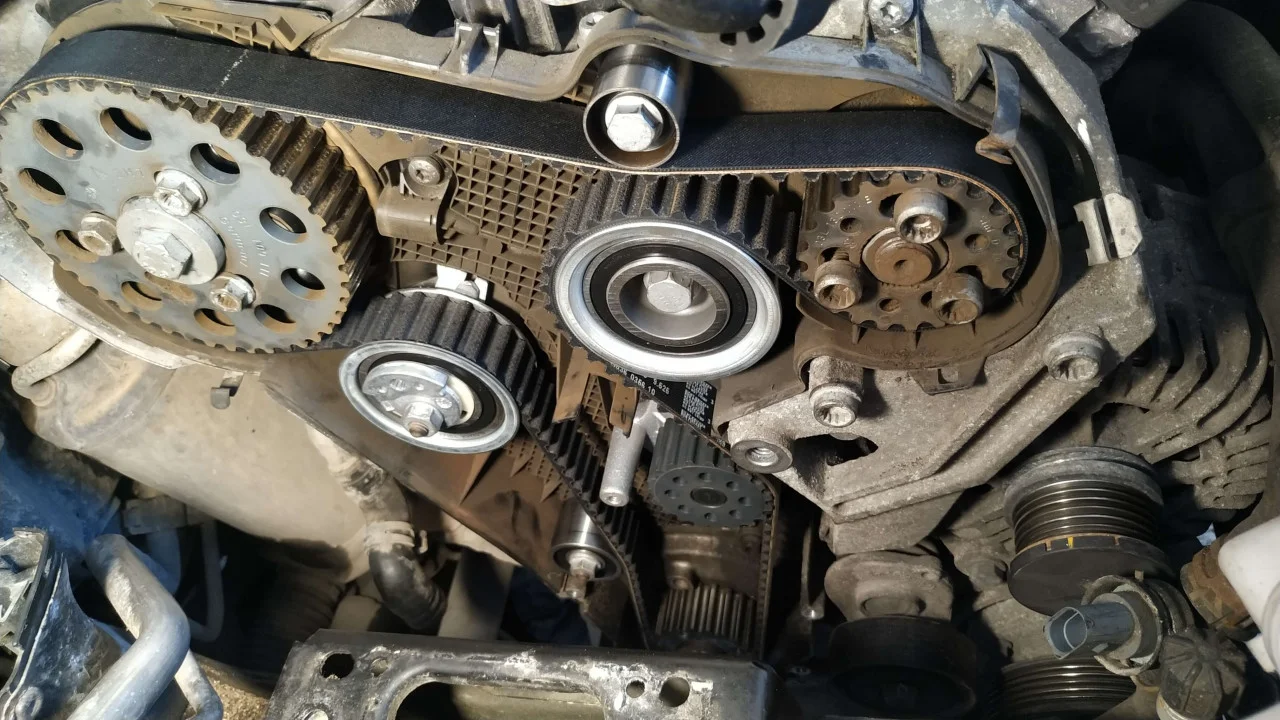

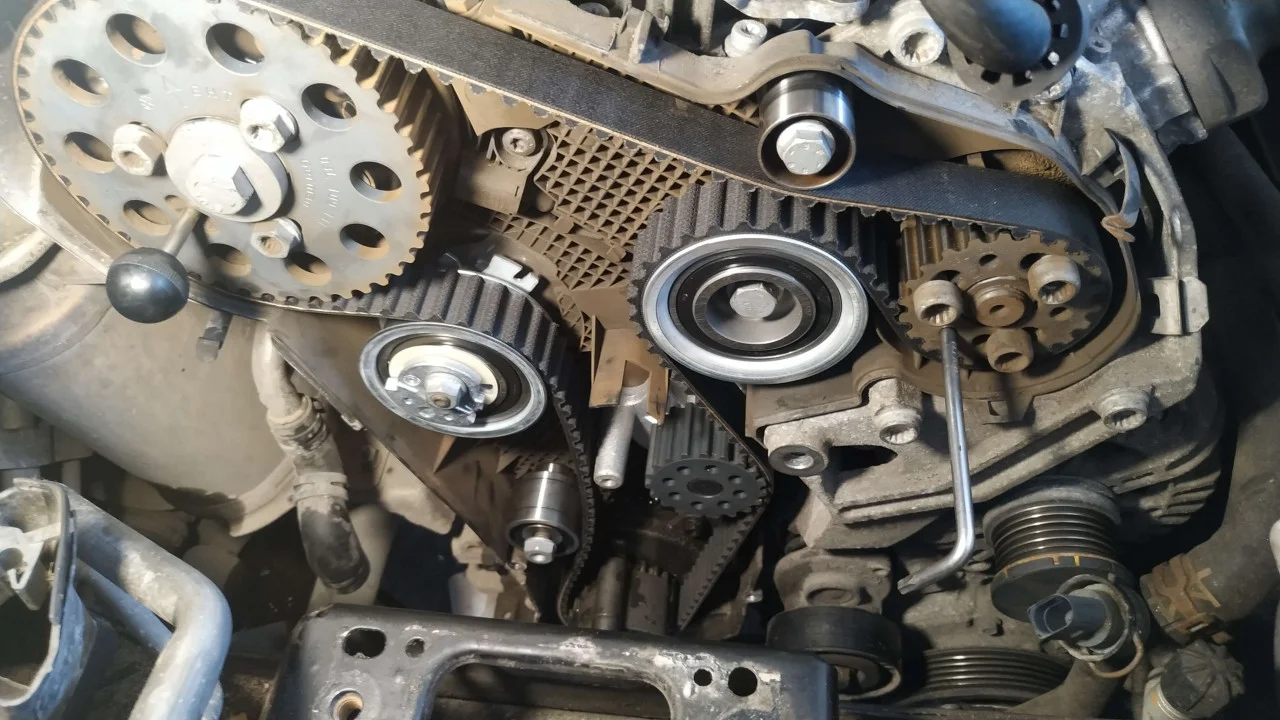

Устанавливаем на двигатель все ролики и ремень. В комплекте ГРМ должен идти лист вкладыш, на котором указаны правильные моменты затяжки болтов и гаек механизма ГРМ.

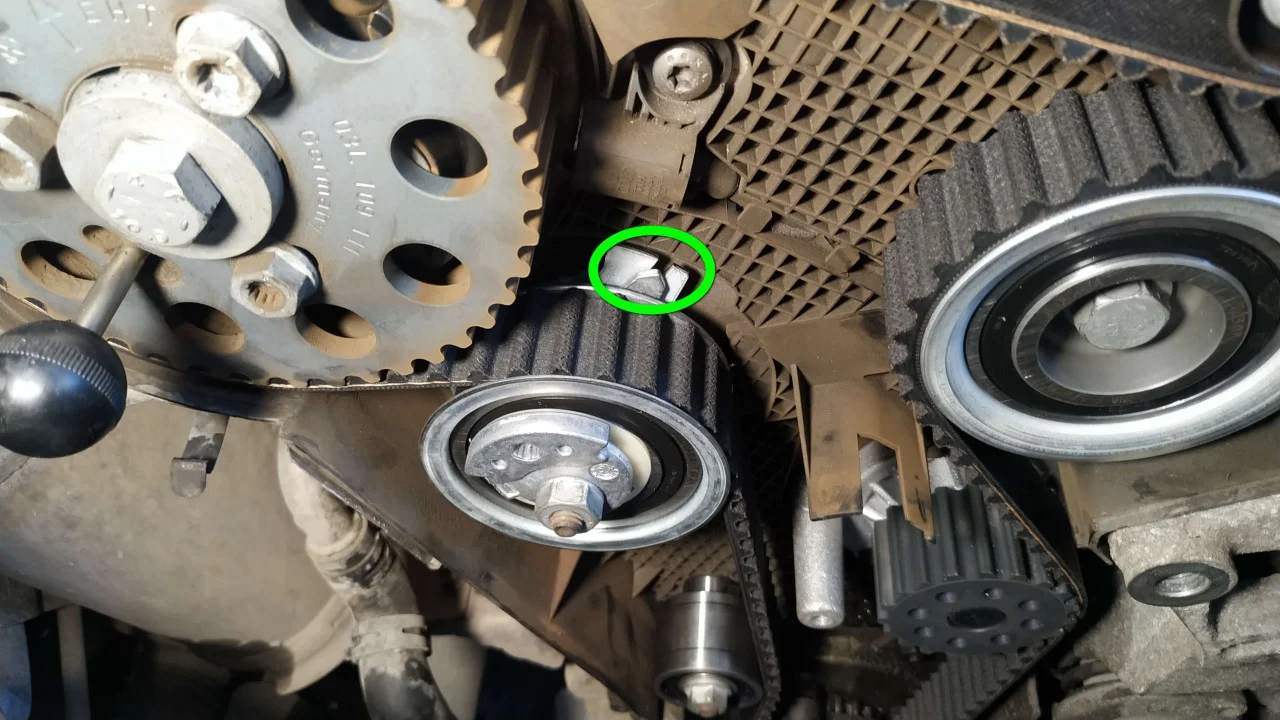

Шестигранником на 6мм натягиваем ролик, до того момента, пока флажок на ролике не будет напротив специальной прорези.

Снимаем стопора и проворачиваем двигатель. Снова устанавливаем стопора, проверяя еще раз правильность установленных меток и натяжку ремня.

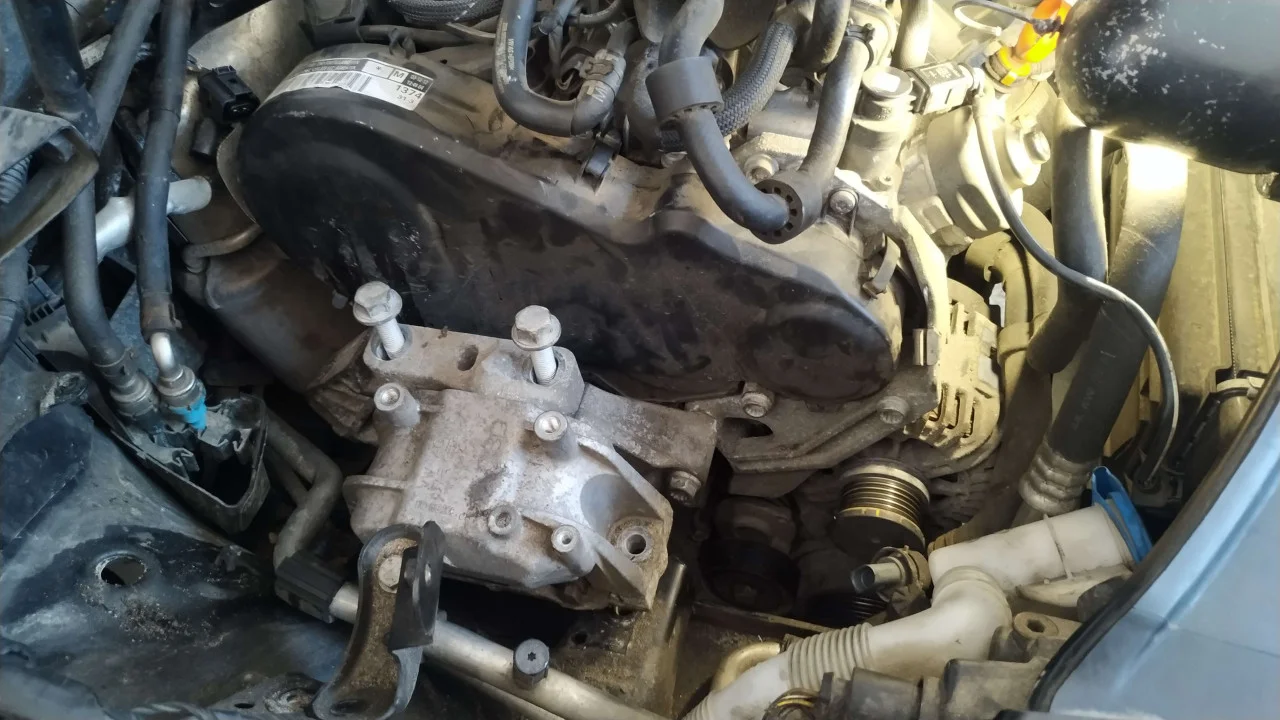

После проверки меток начинаем собирать всё обратно. Устанавливаем на место щитки ГРМ, кронштейн и подушку двигателя.

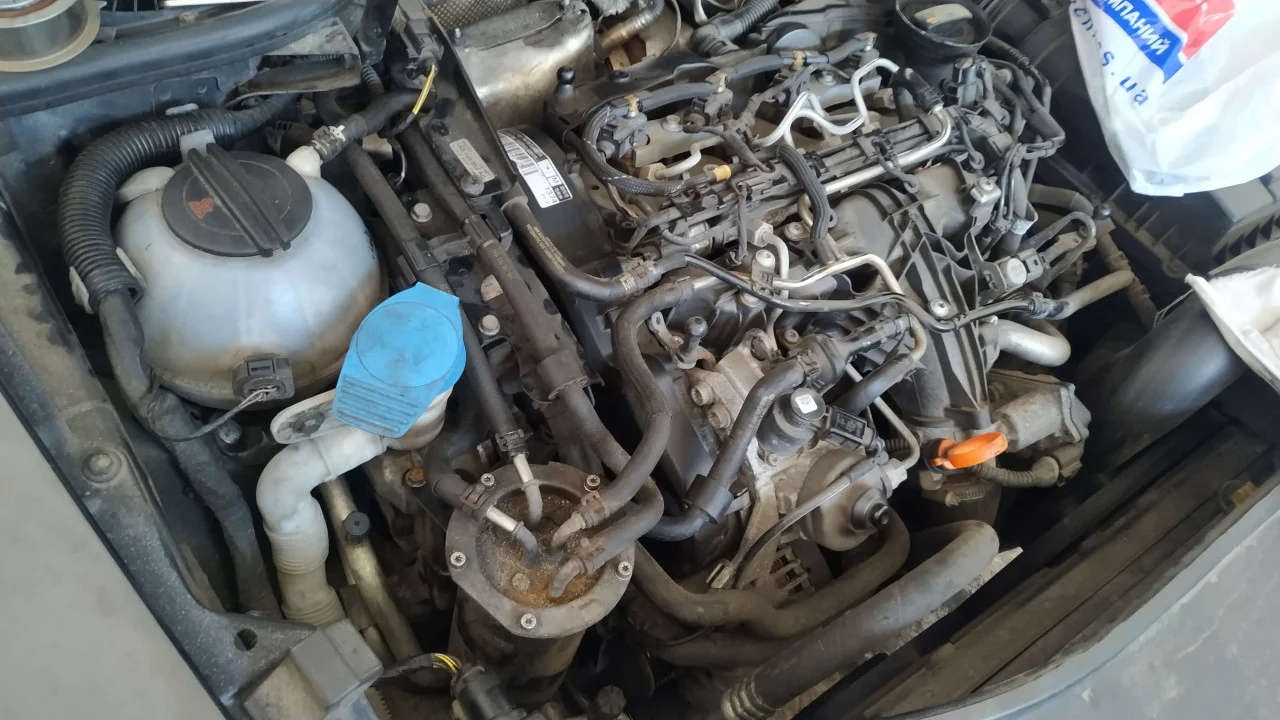

Собираем обратно всё открученное под капотом.

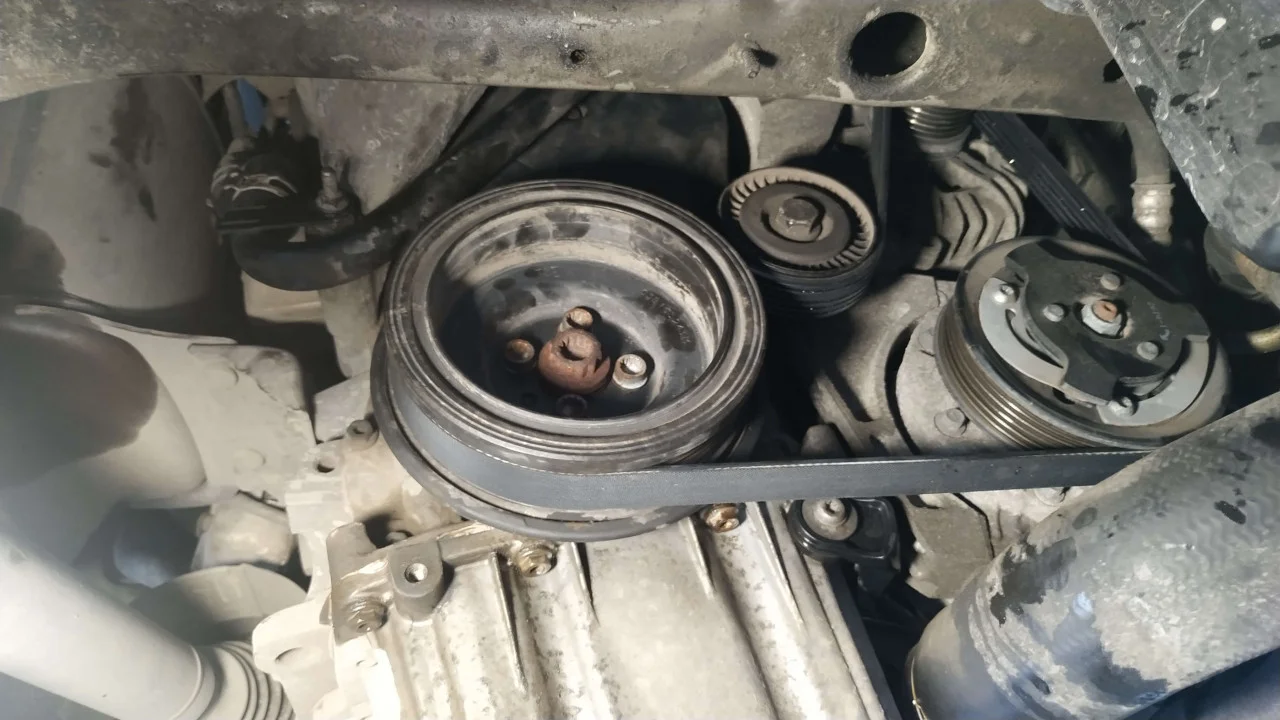

Собираем ременной привод и всё что откручивалось вокруг него.

Заливаем антифриз в систему охлаждения и прогреваем двигатель автомобиля до рабочей температуры.
