Замена ремня ГРМ Туксон 2.0

С помощью ключа на 10 мм откручиваем четыре гайки, которые крепят декоративную крышку двигателя. Снимаем крышку.

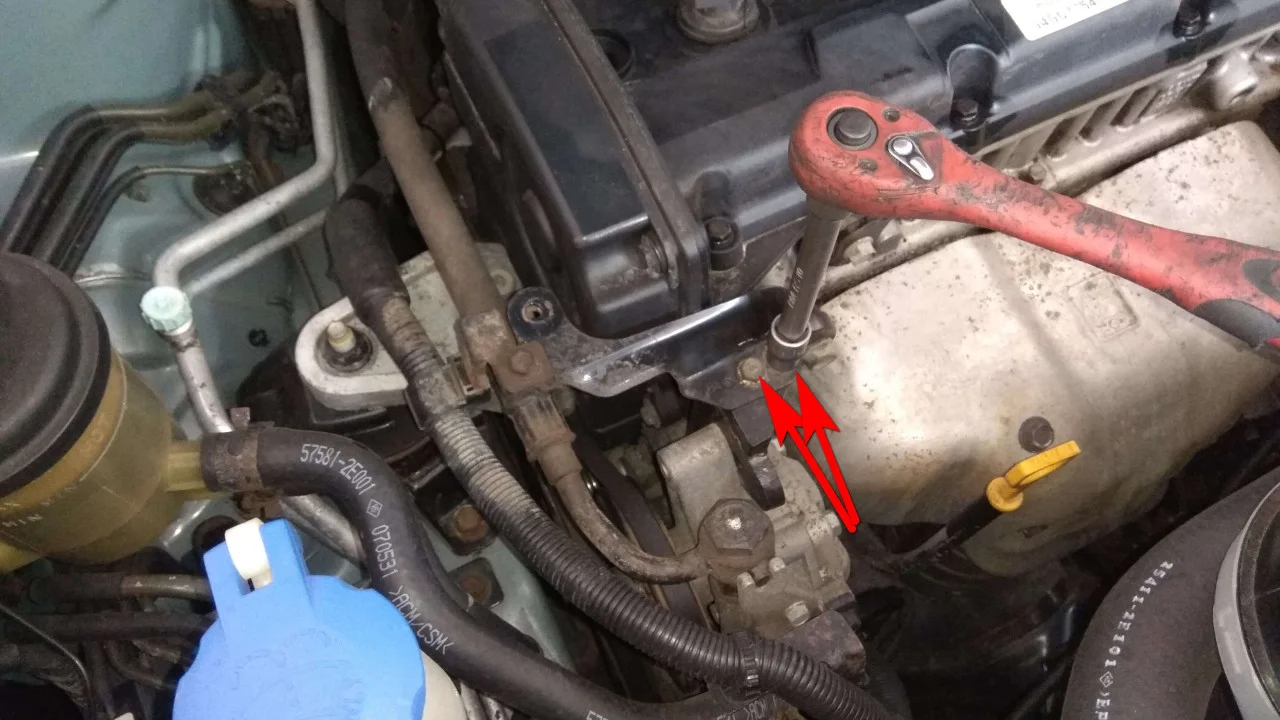

Сразу же откручиваем два болта крепления кронштейна декоративной крышки, так как он будет мешать снятию защитного кожуха ГРМ.

Приподнимаем автомобиль или его переднюю правую часть и снимаем колесо.

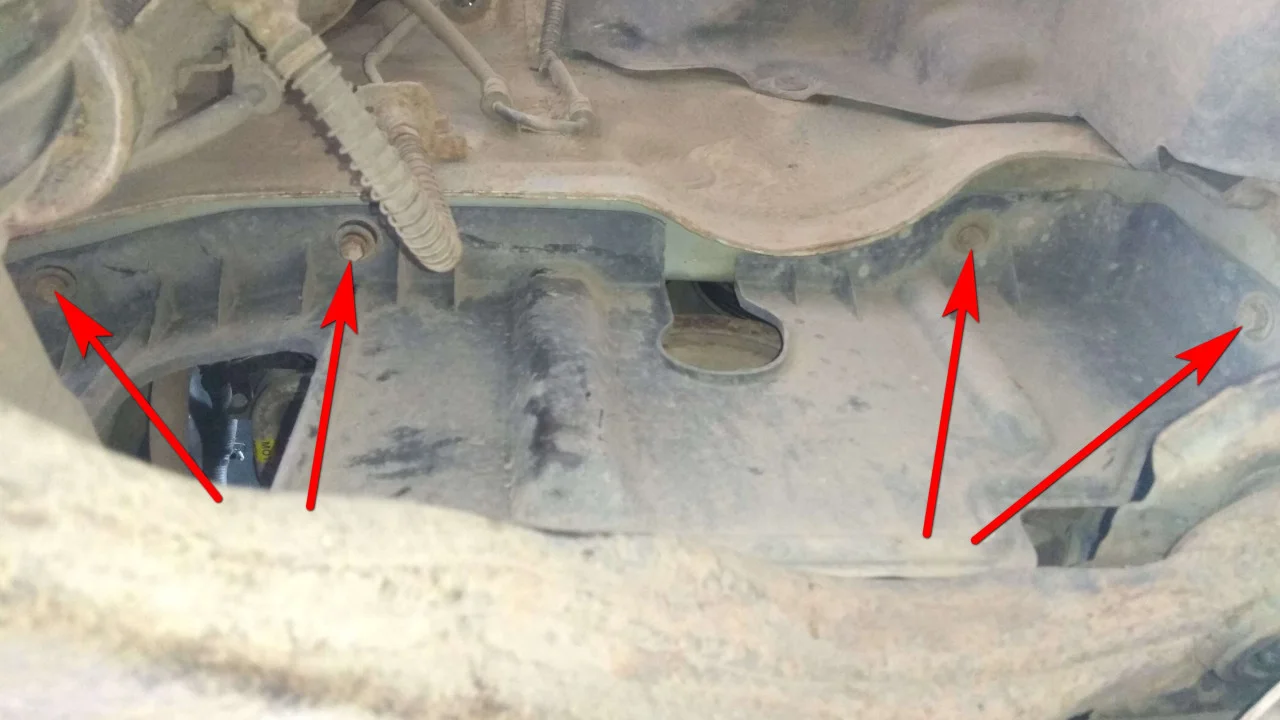

За колесом установлена грязевая защита. Снимаем её, открутив четыре крепежных болта, ключом на 10 мм.

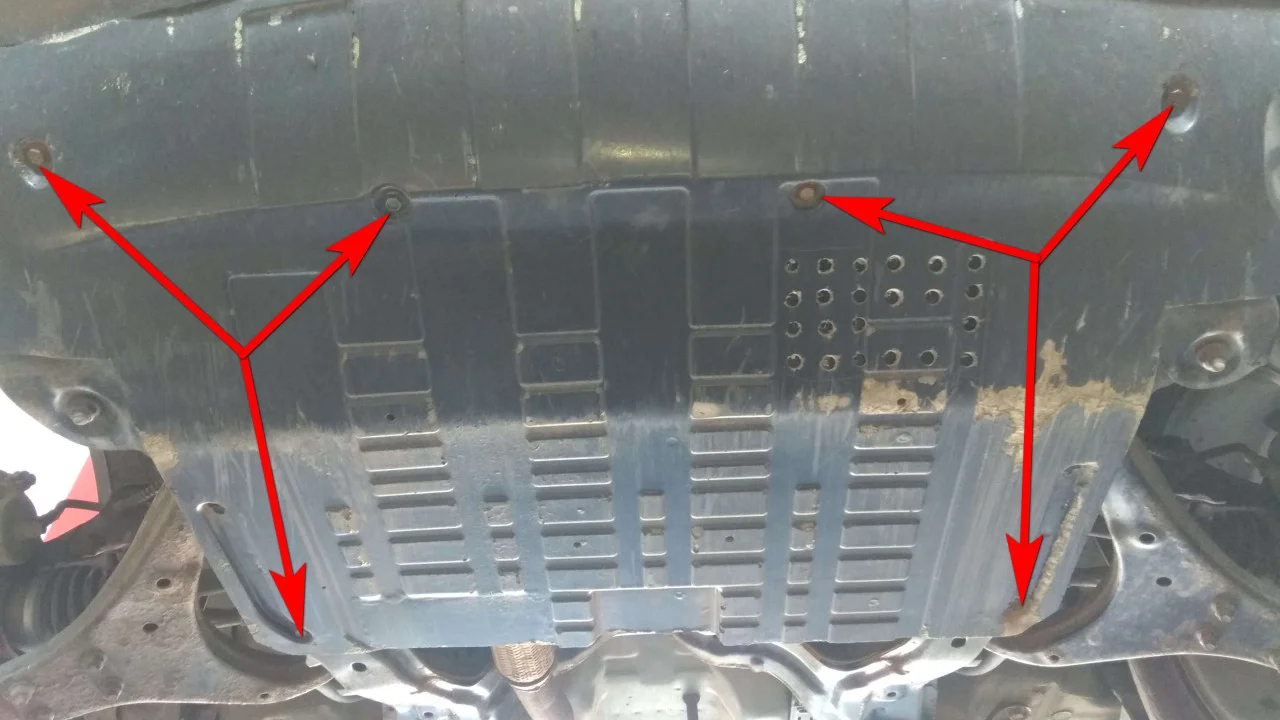

И необходимо еще снять нижнюю защиту двигателя. Ключом на 13 мм откручиваем шесть крепежных болтов.

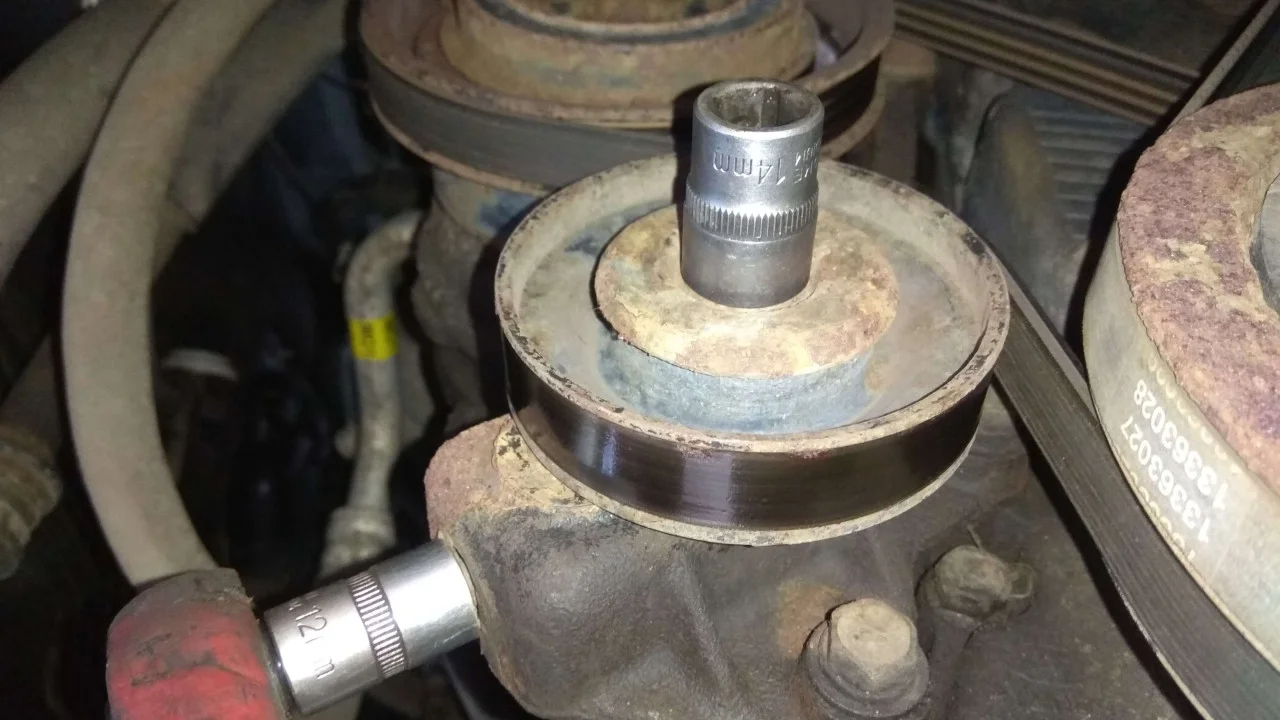

Добравшись до двигателя начинаем разбирать приводной механизм. Ослабляем натяжку ремня кондиционера. Ключом на 14 мм ослабляем центральный болт натяжного ролика, а ключом на 12 мм откручиваем болт натяжения ролика.

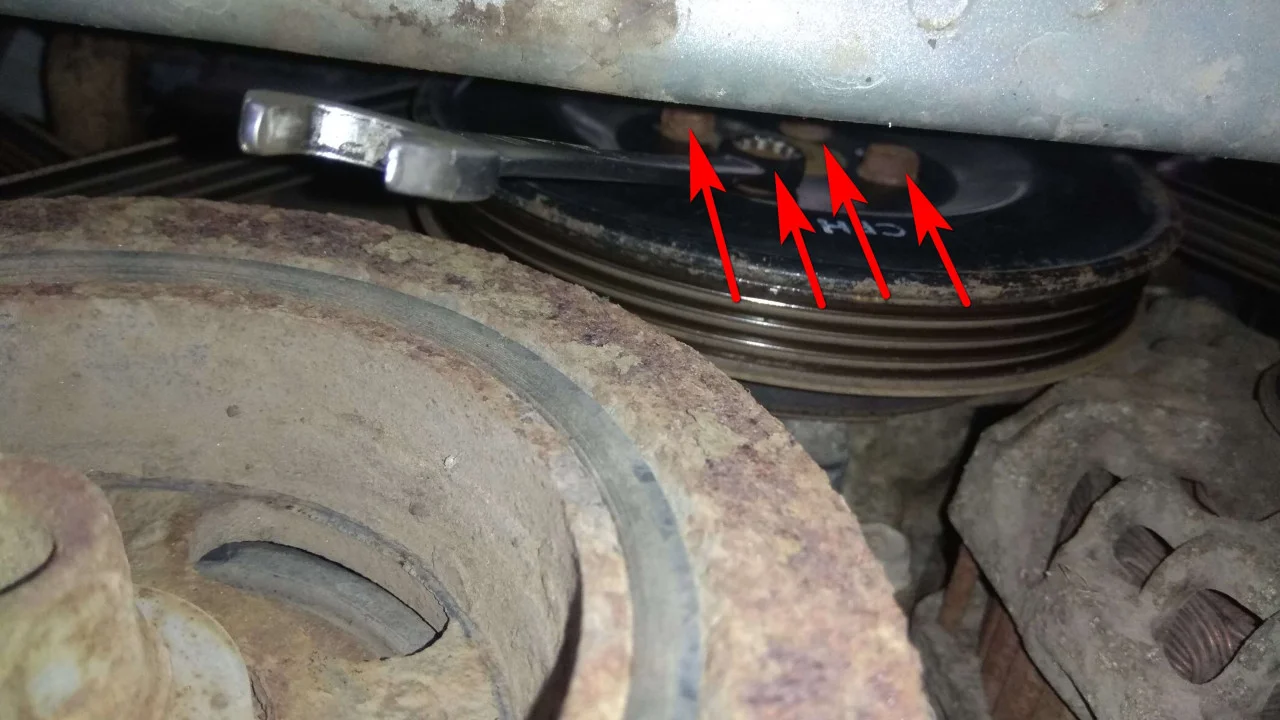

Пока ремень генератора еще натянут, то необходимо ослабить затяжку болтов шкива помпы, так как шкив тоже будет мешать снятию защитного кожуха ГРМ.

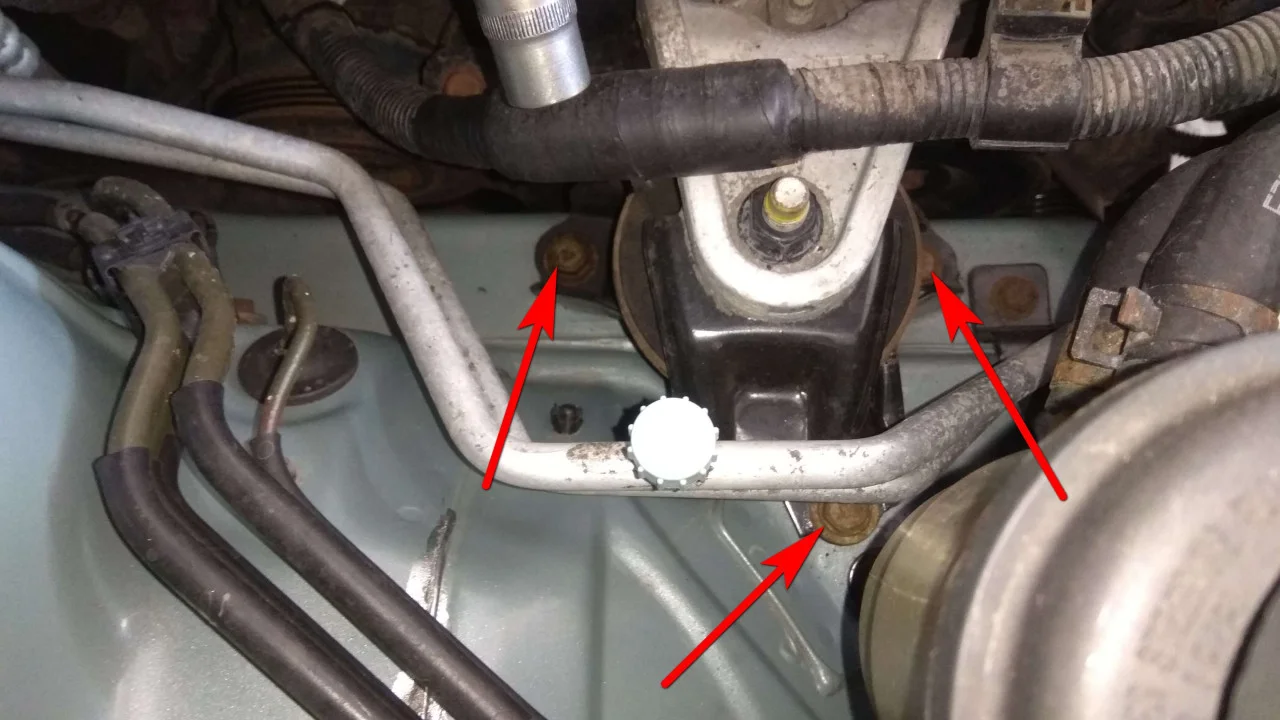

Далее мы будем снимать подушку двигателя. Ключом на 14 мм откручиваем три болта крепежа подушки двигателя к кузову автомобиля.

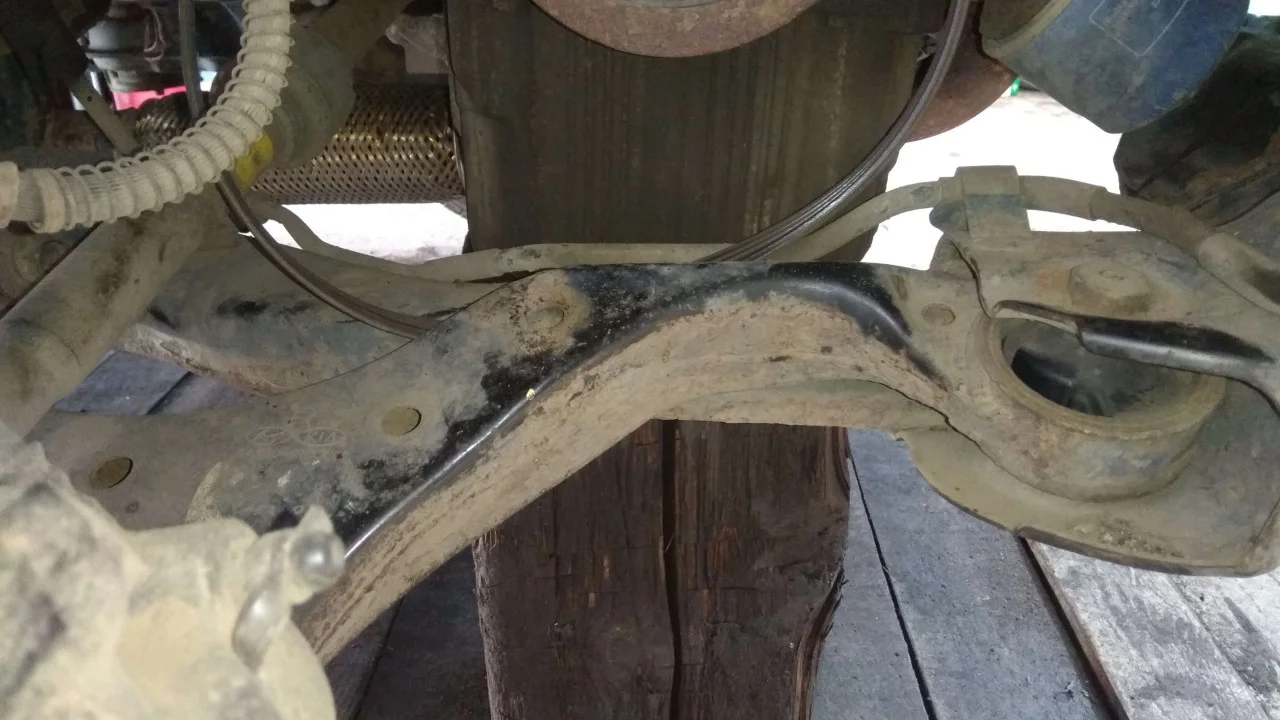

Подставляем под поддон картера двигателя подпорку в виде какого либо пенька или обычный домкрат.

Теперь, подставив подпорку под двигатель, можем смело откручивать гайки и болт крепления подушки к кронштейну двигателя. Используем вороток или трещотку с удлинителем и головкой на 17 мм.

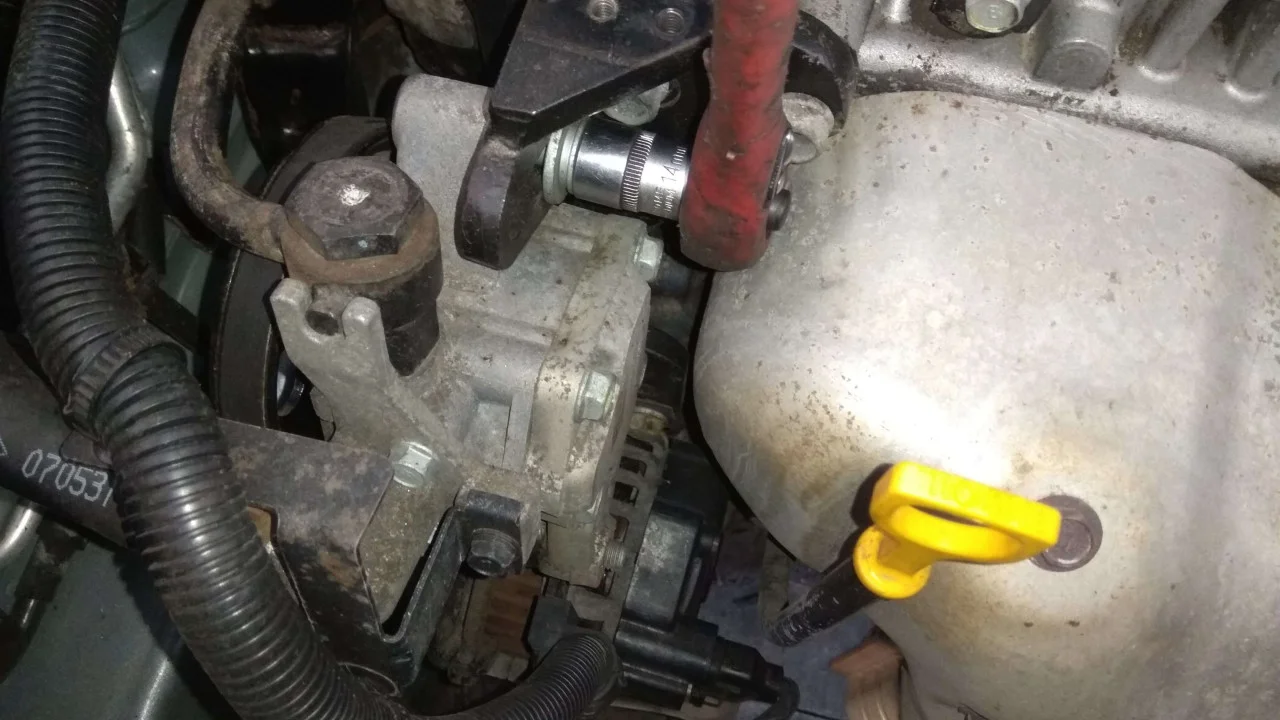

С помощью ключа на 14 мм ослабляем натяжку ремня гидроусилителя руля, приоткрутив болт натяжной планки ГУРа и сместив усилитель руля к двигателю.

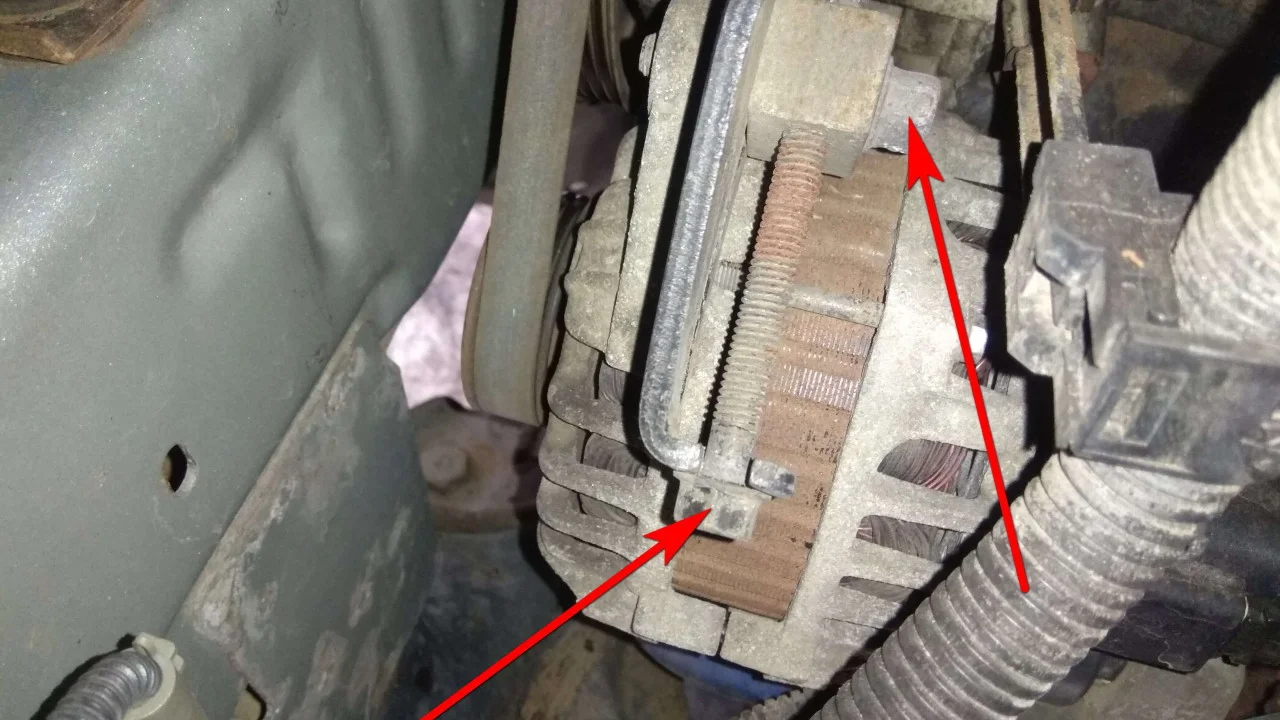

Натяжку ремня генератора ослабляем, приоткрутив болт натяжителя генератора и выкрутив натяжной болт. Используем ключи на 12 мм и 14 мм.

Также необходимо ключом на 12 мм ослабить затяжку нижнего болта крепления генератора. Смещаем генератор к двигателя ослабляя ремень.

Ключом на 10 мм откручиваем четыре болта крепления шкива водяного насоса.

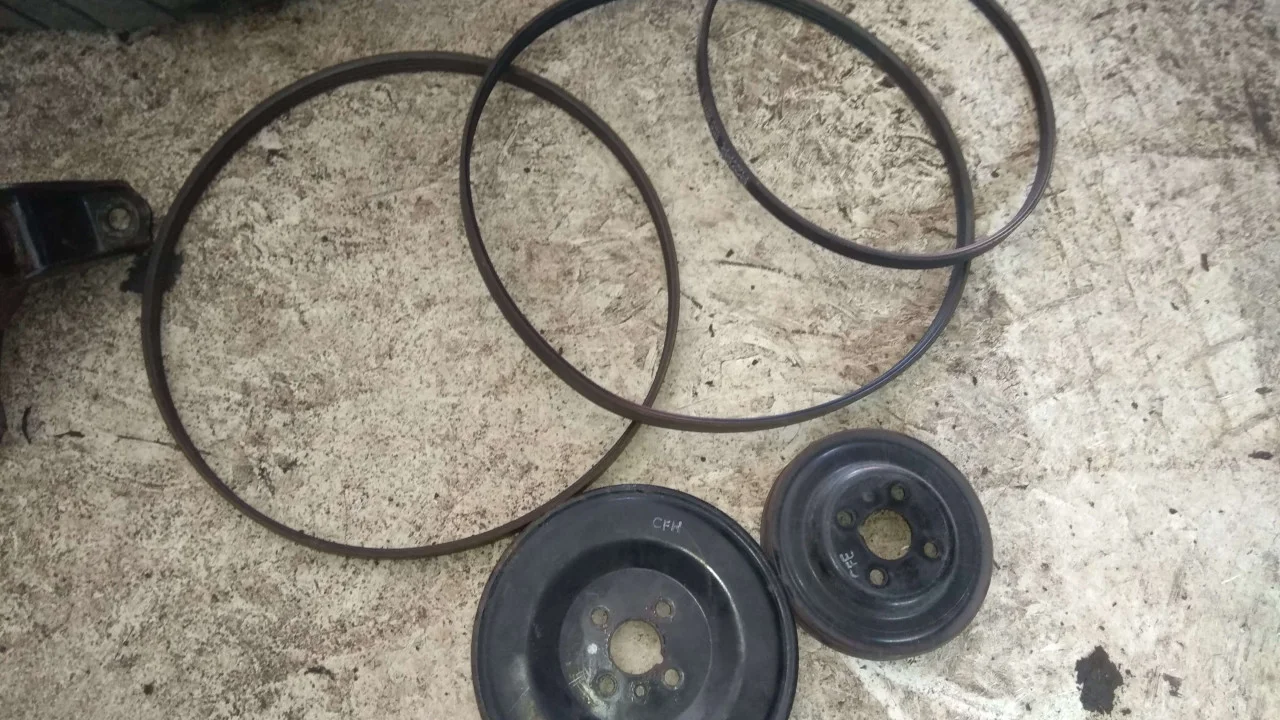

И снимаем ремни и шкив помпы. Шкив водяного насоса состоит из двух частей. Одна часть для ремня ГУРа, а вторая для ремня генератора.

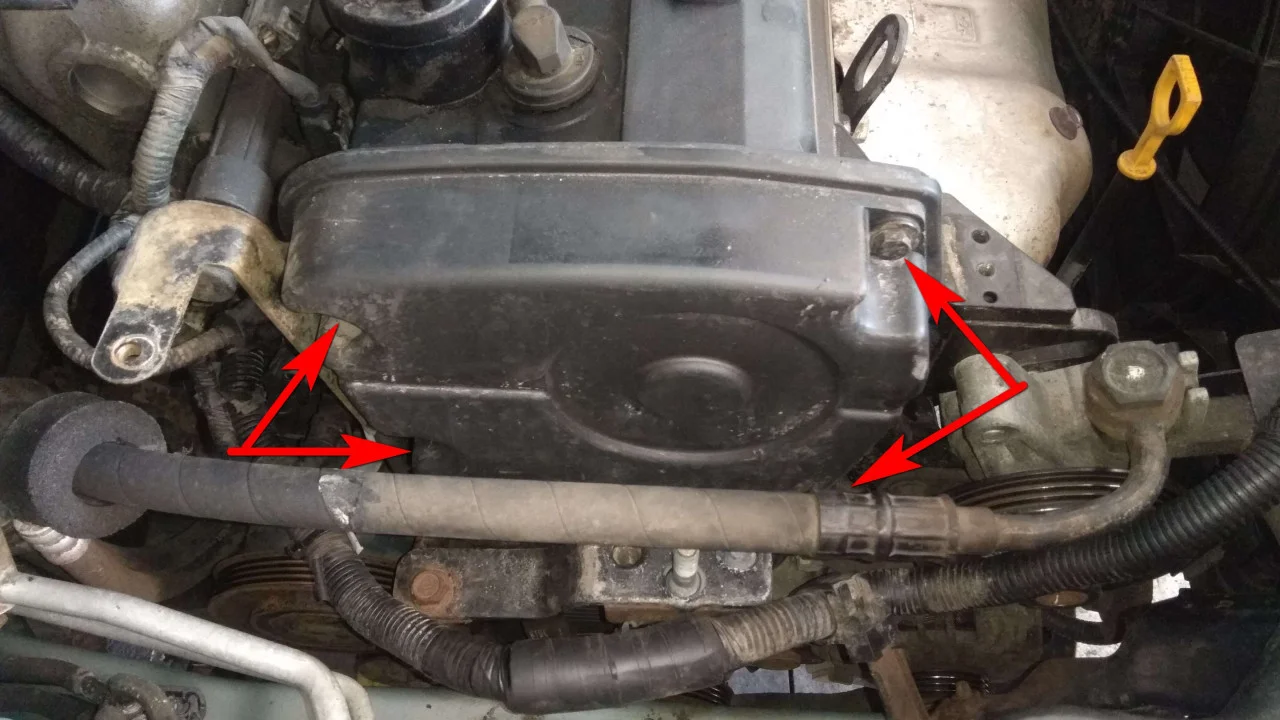

Дальше мы будем снимать верхнюю защиту ремня ГРМ. Ключиком на 10 мм откручиваем 4 болта крепления кожуха, обозначенные стрелками.

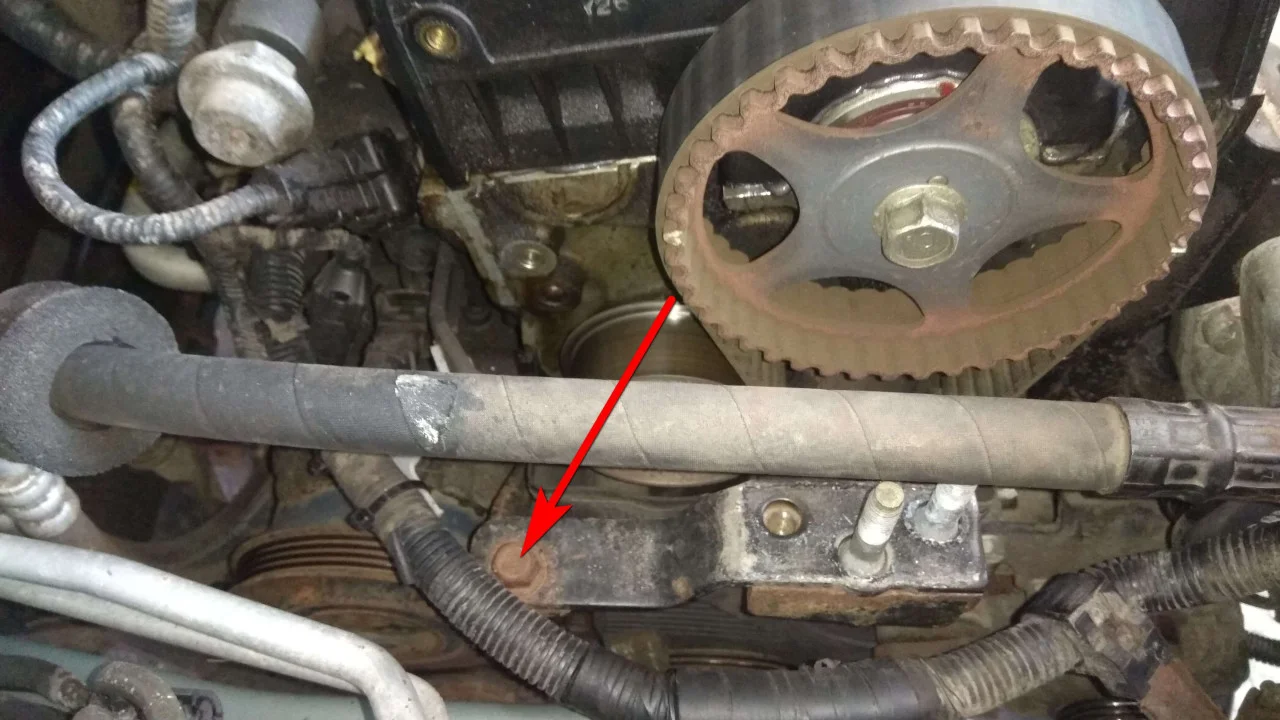

Ключом на 14 мм откручиваем болт, обозначенный на фото, и снимаем пластину, соединяющую кронштейн подушки и кронштейн компрессора кондиционера.

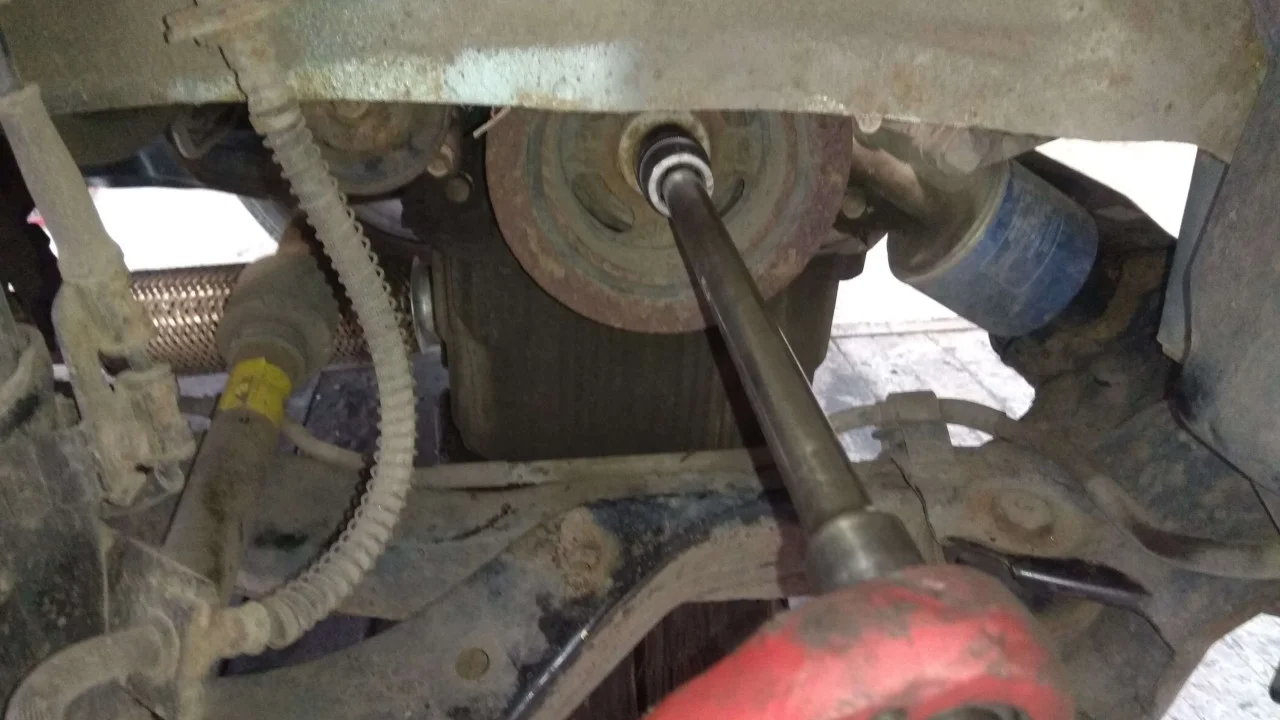

С помощью воротка, нескольких удлинителей и головки на 19 мм прокручиваем двигатель за центральный болт коленвала. Крутить необходимо по ходу часовой стрелки.

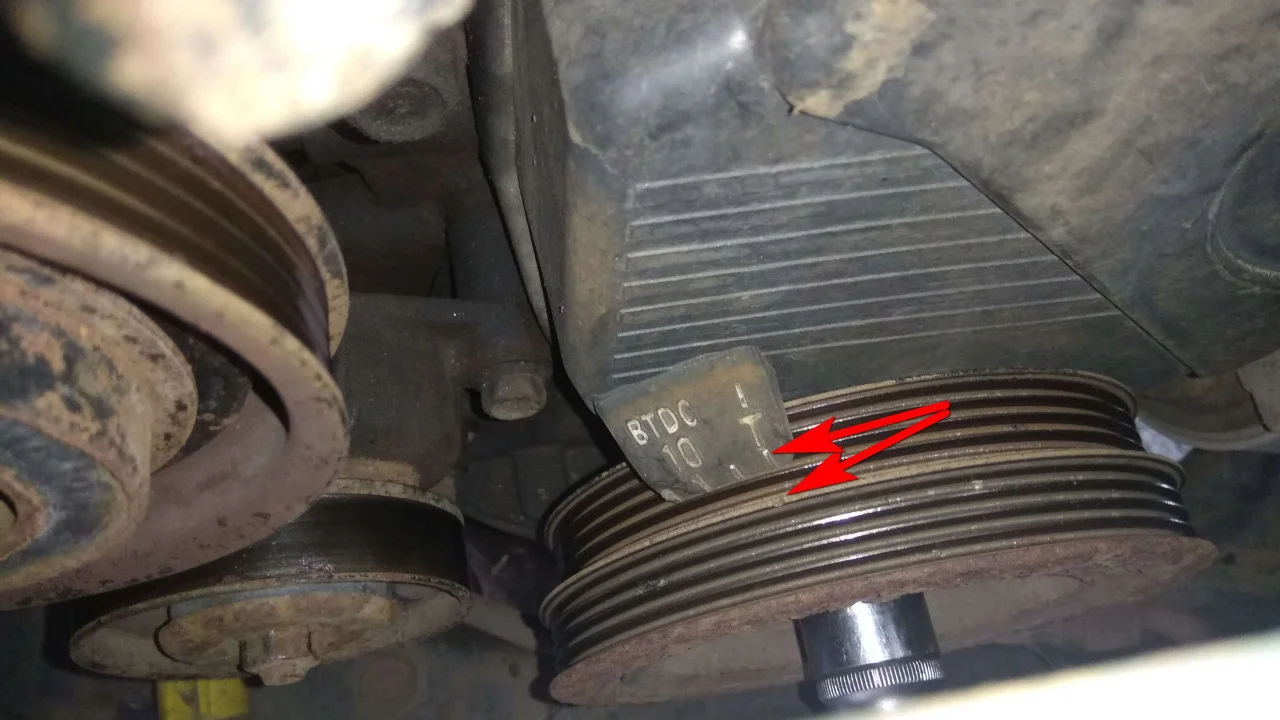

Прокручиваем двигатель до тех пор, пока отметка на шкиве коленвала не будет напротив метки с буквой Т на защитном кожухе ГРМ.

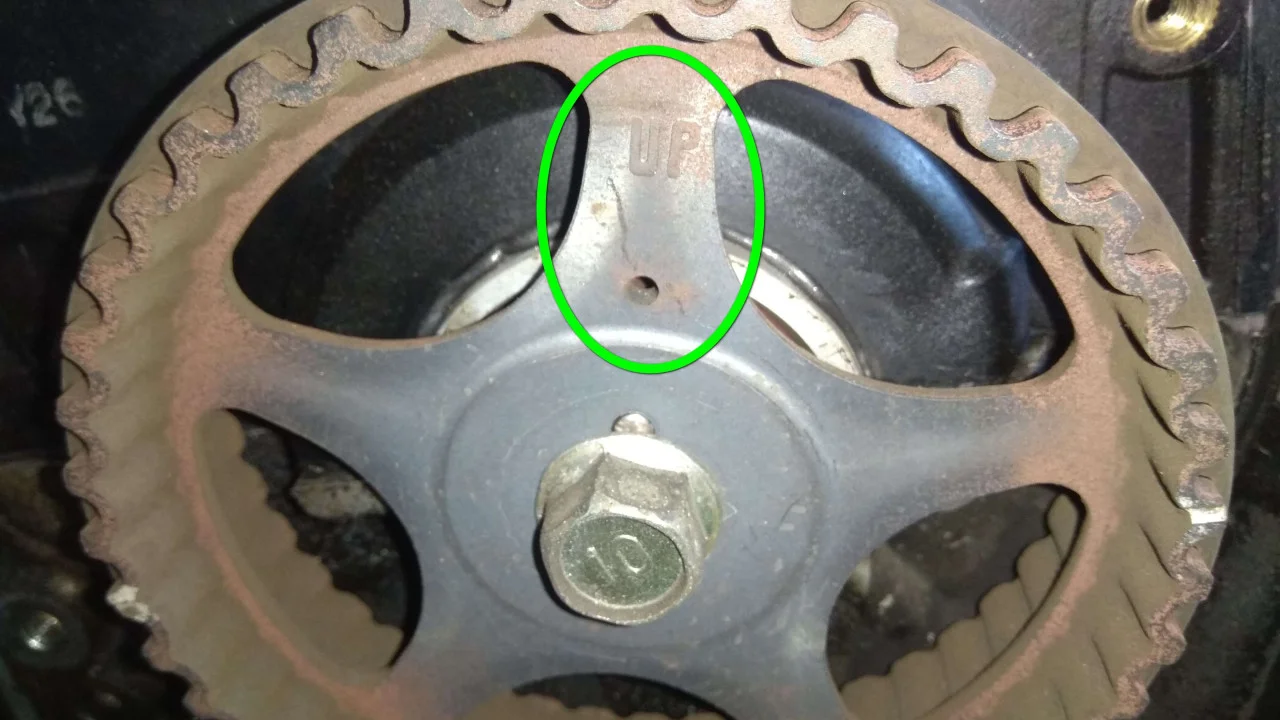

В это время шкив распредвала должен быть как на фото, надписью «UP» направлен вверх.

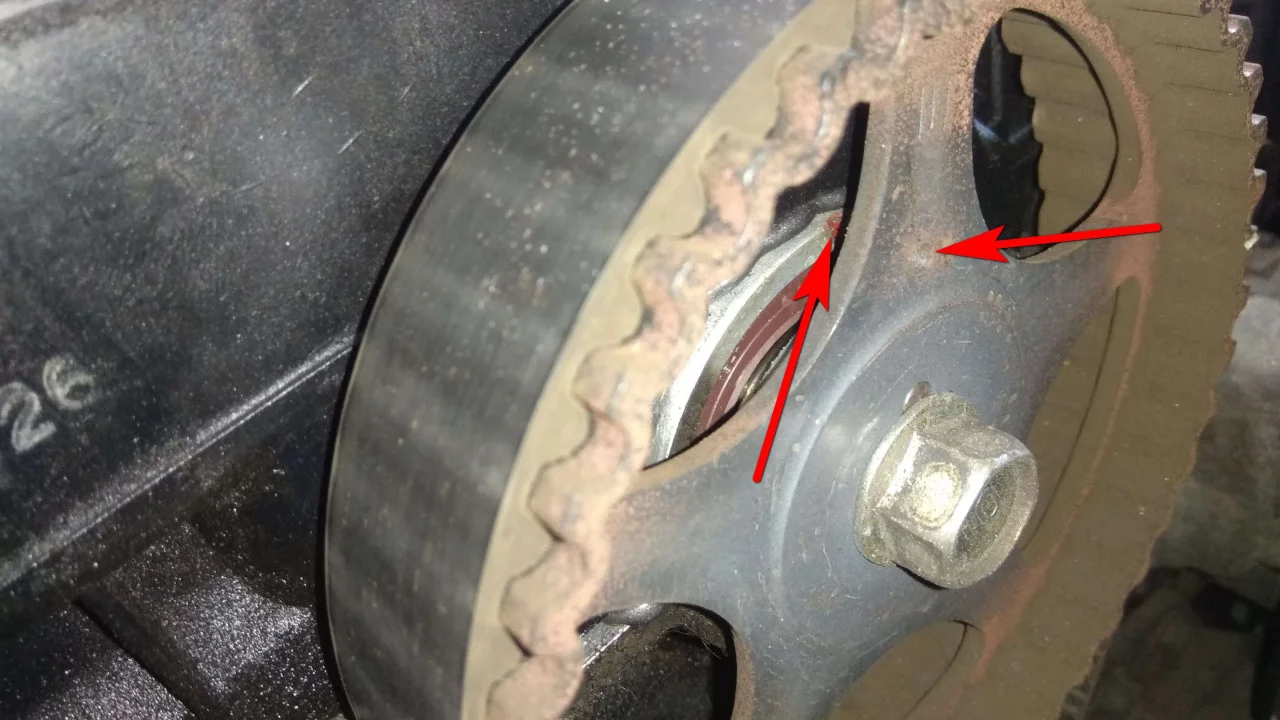

А маленькое отверстие под надписью «UP» должно баль напротив метки на бугеле распредвала.

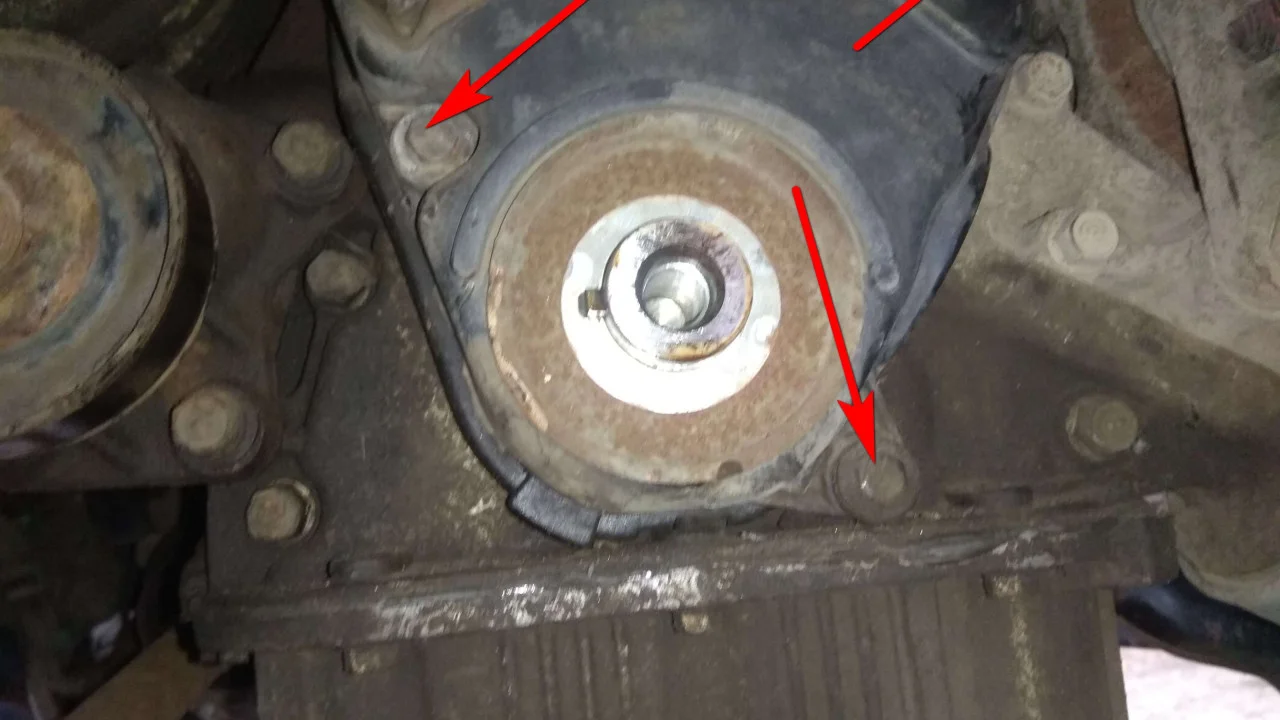

С помощью пневматического гайковерта откручиваем центральный болт крепления шкива коленвала и снимаем его. Ключом на 10 мм откручиваем три нижних болта крепления нижнего защитного кожуха ГРМ.

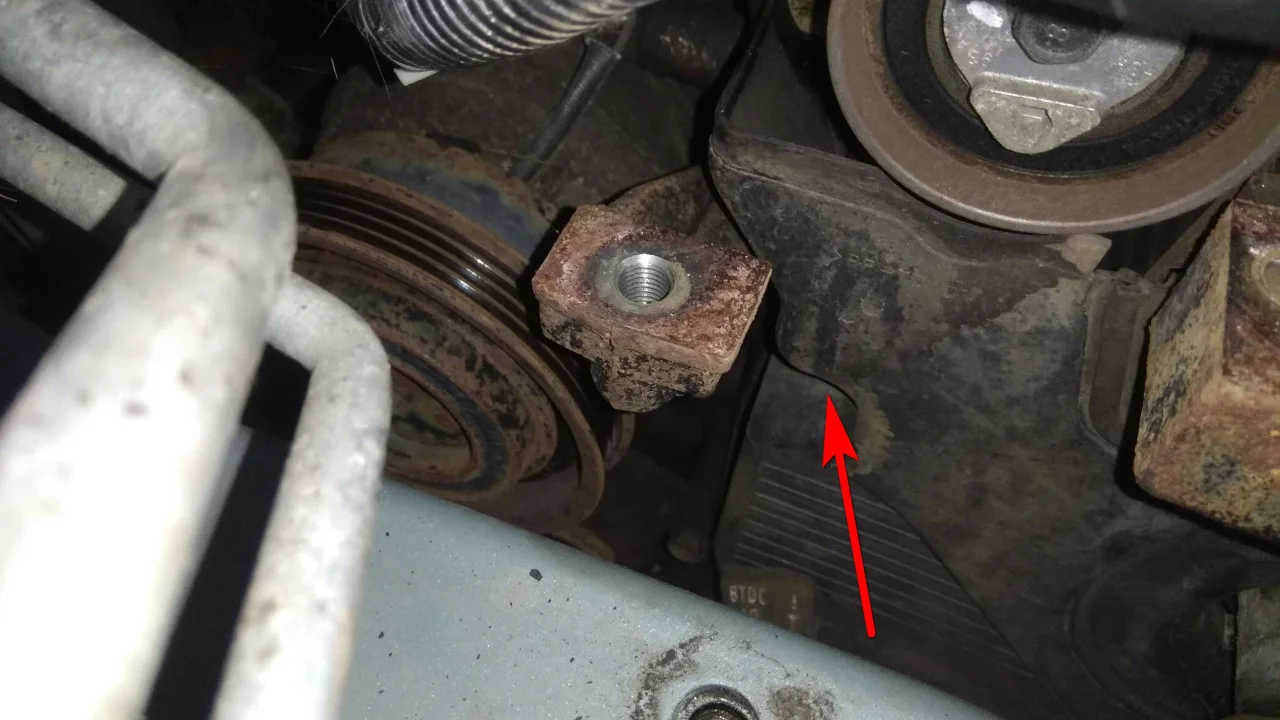

Защитный кожух ремня ГРМ еще необходимо открутить и сверху. Один крепежный болт находится возле компрессора кондиционера.

А другой, верхний, крепежный болт находится с другой стороны двигателя, возле гидроусилителя руля.

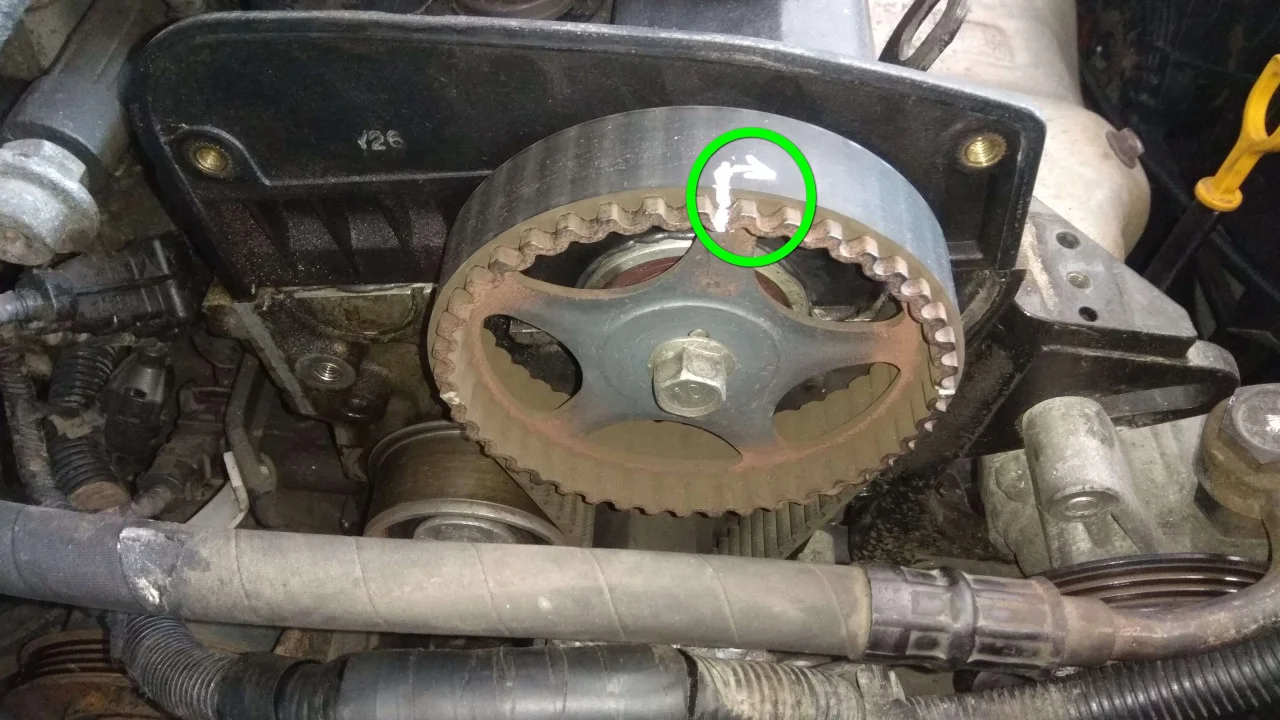

Открутили все болты и сняли нижний защитный кожух. Теперь устанавливаем, маркером или корректором, свои метки на звезде распредвала и ремня ГРМ. Чтобы не запутаться в своих метках рекомендуем нарисовать стрелку, обозначающую направление вращения двигателя.

Также устанавливаем метки на звезде коленвала и газораспределительном ремне.

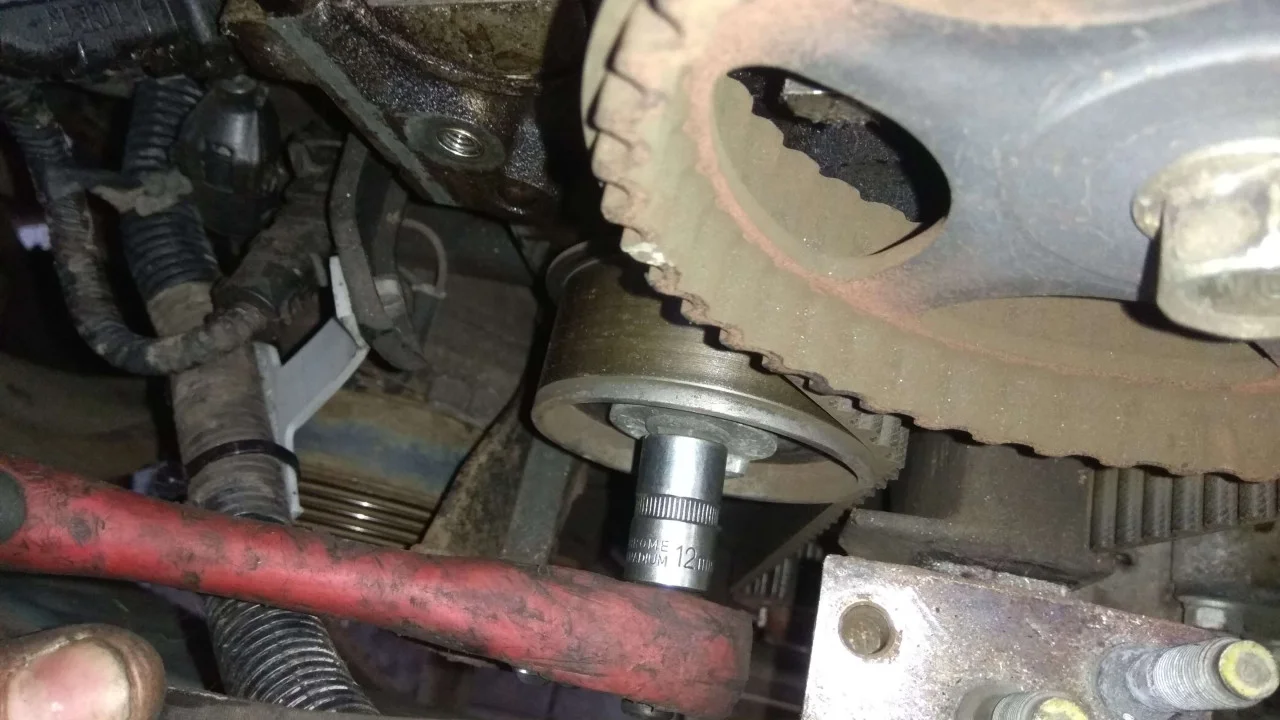

Теперь можем снимать ремень ГРМ. Ключиком на 12 мм откручиваем крепежный болт натяжителя ремня. Снимаем ремень и ролик.

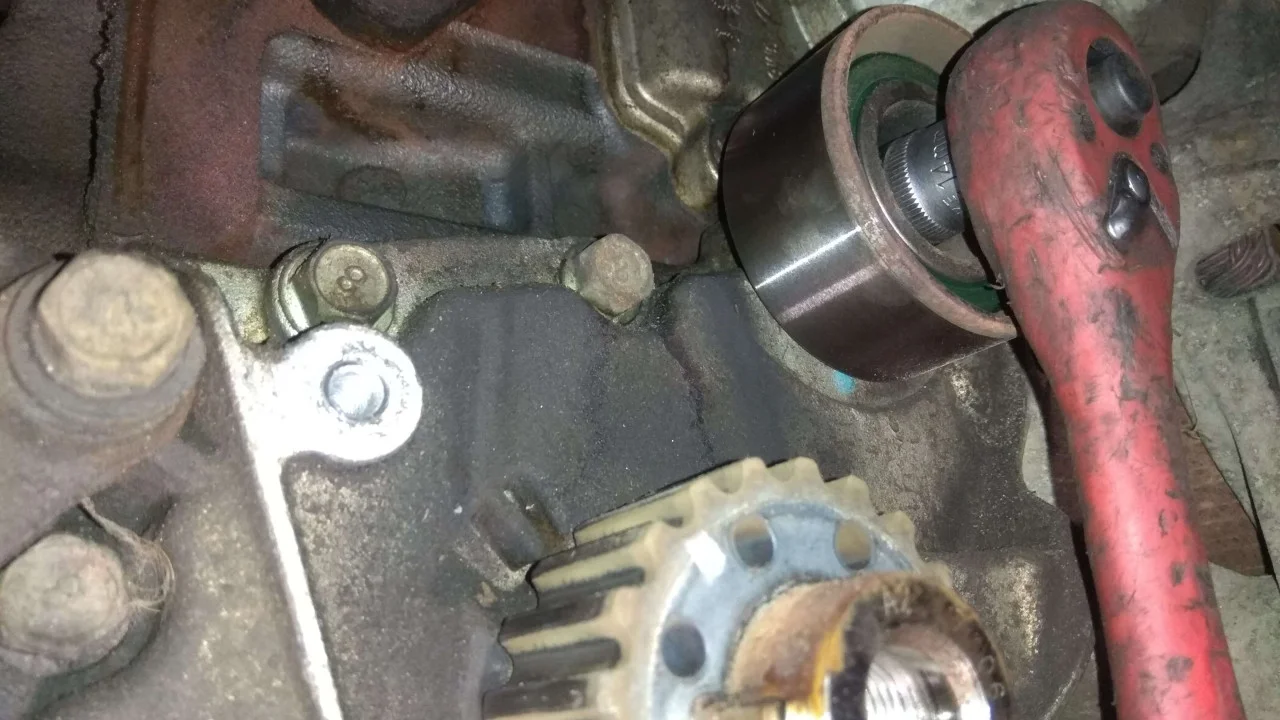

Ключом на 14 мм откручиваем второй, обводной ролик газораспределительного механизма и снимаем его.

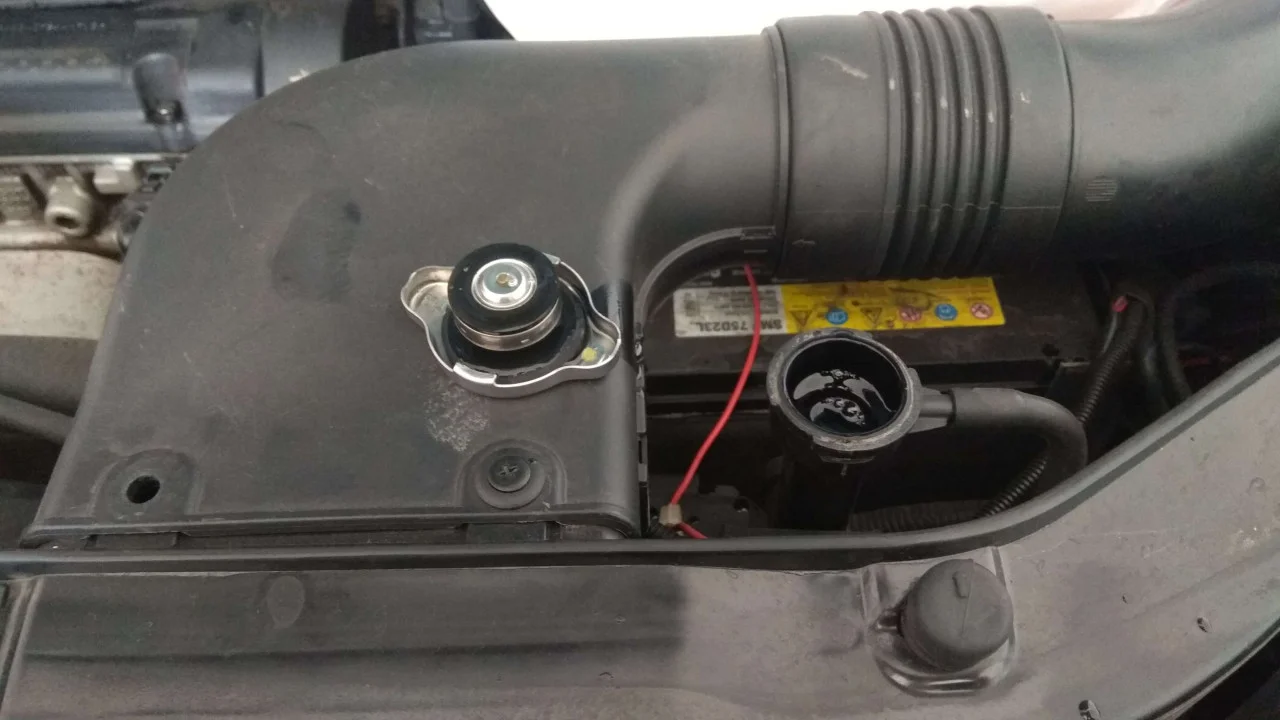

Далее мы будем приступать к замене водяного насоса. Для того, чтобы избежать завакуумирования системы охлаждения, нужно открутить крышку заливной горловины радиатора.

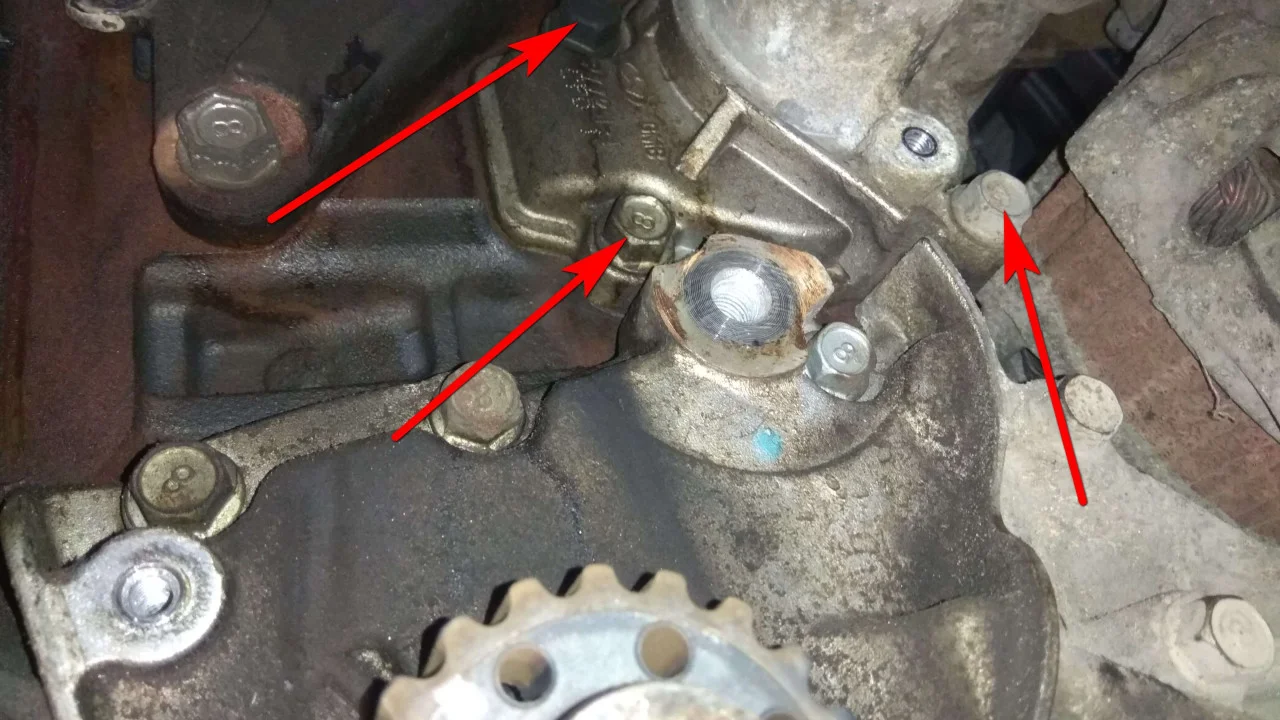

Ключом на 12 мм откручиваем три нижних крепежных болта водяного насоса. Откручивать болты удобно снизу двигателя.

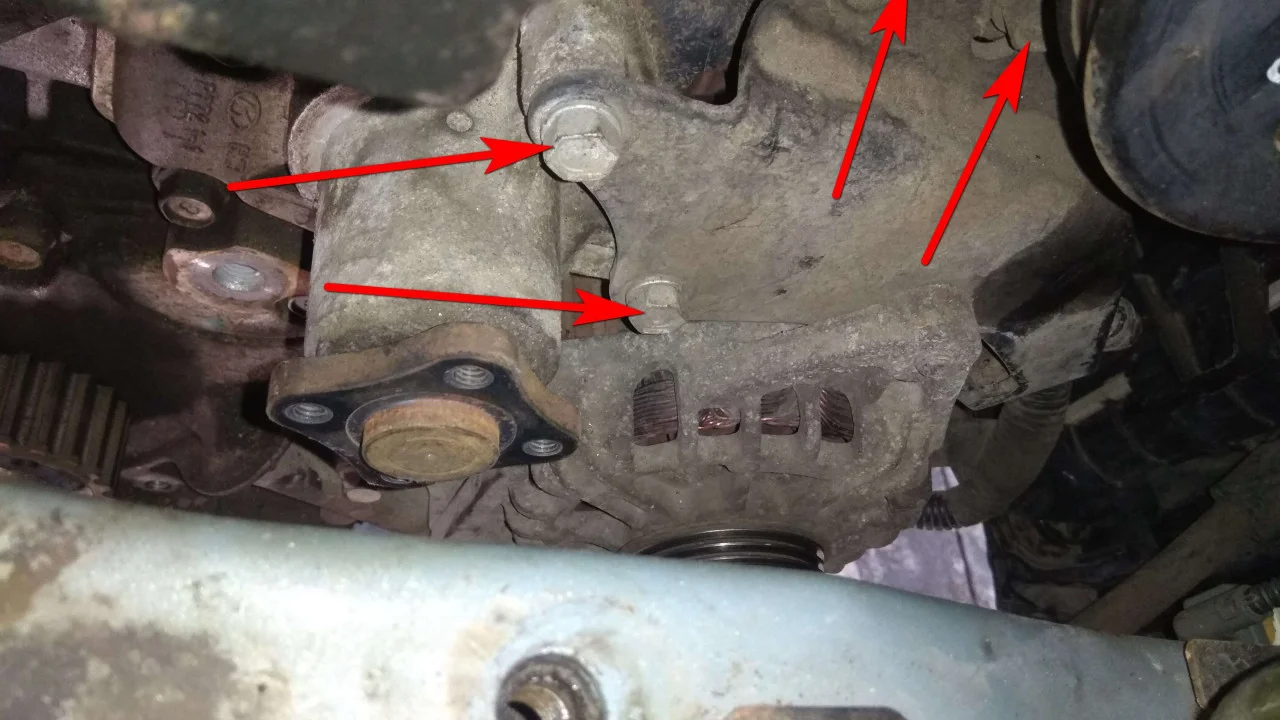

Верхние болты крепления помпы прикручиваются через кронштейн натяжки генератора. Поэтому придется снять и кронштейн. Откручиваем болты обозначенные на фото стрелками.

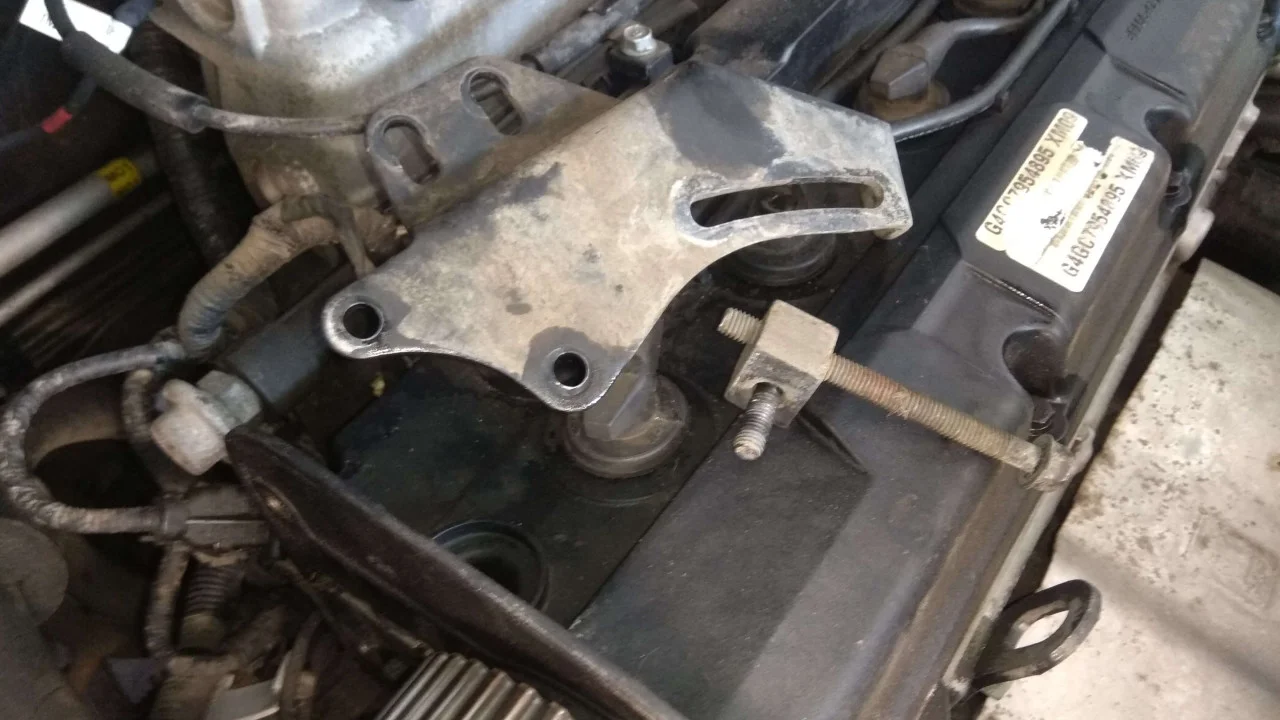

И еще необходимо открутить от генератора натяжной механизм. Открутив всё, снимаем с двигателя кронштейн с натяжным болтом.

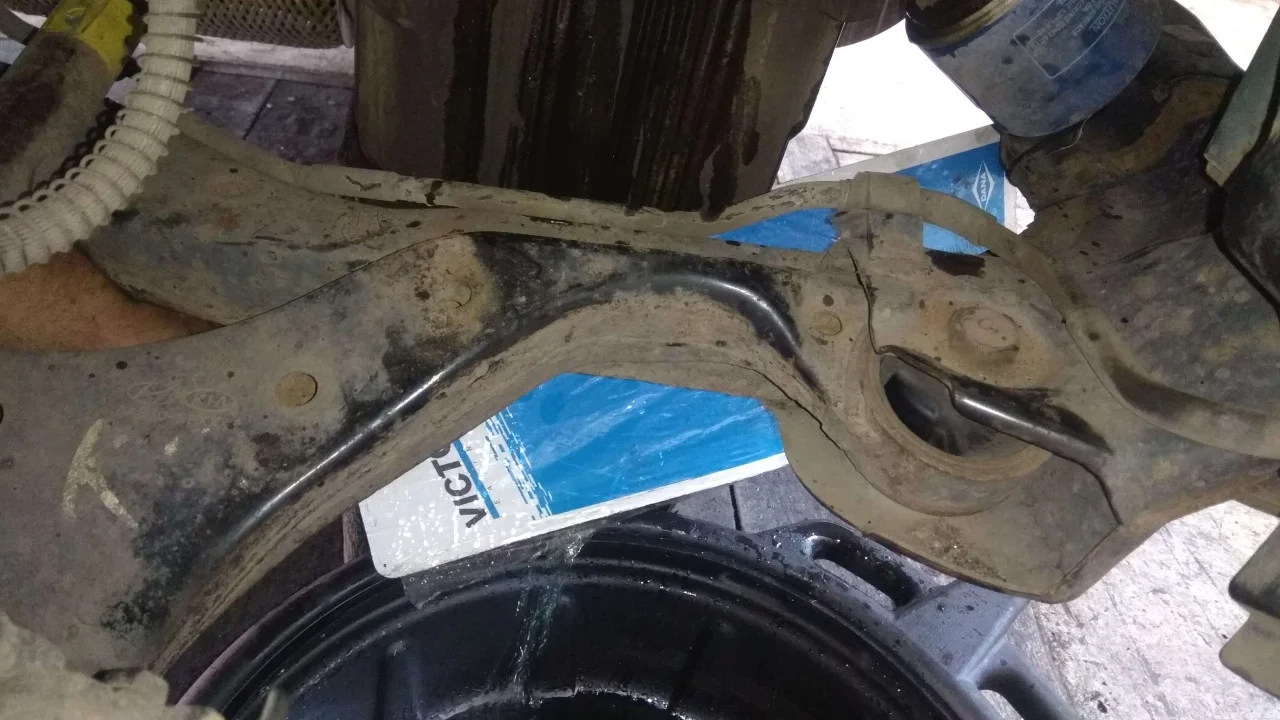

Снимаем водяной насос и стараемся поймать охлаждающую жидкость в подготовленную для этого емкость. Когда антифриз начинает растекаться в разные стороны, мы с помощью обычной картонки направляем всю жидкость в емкость.

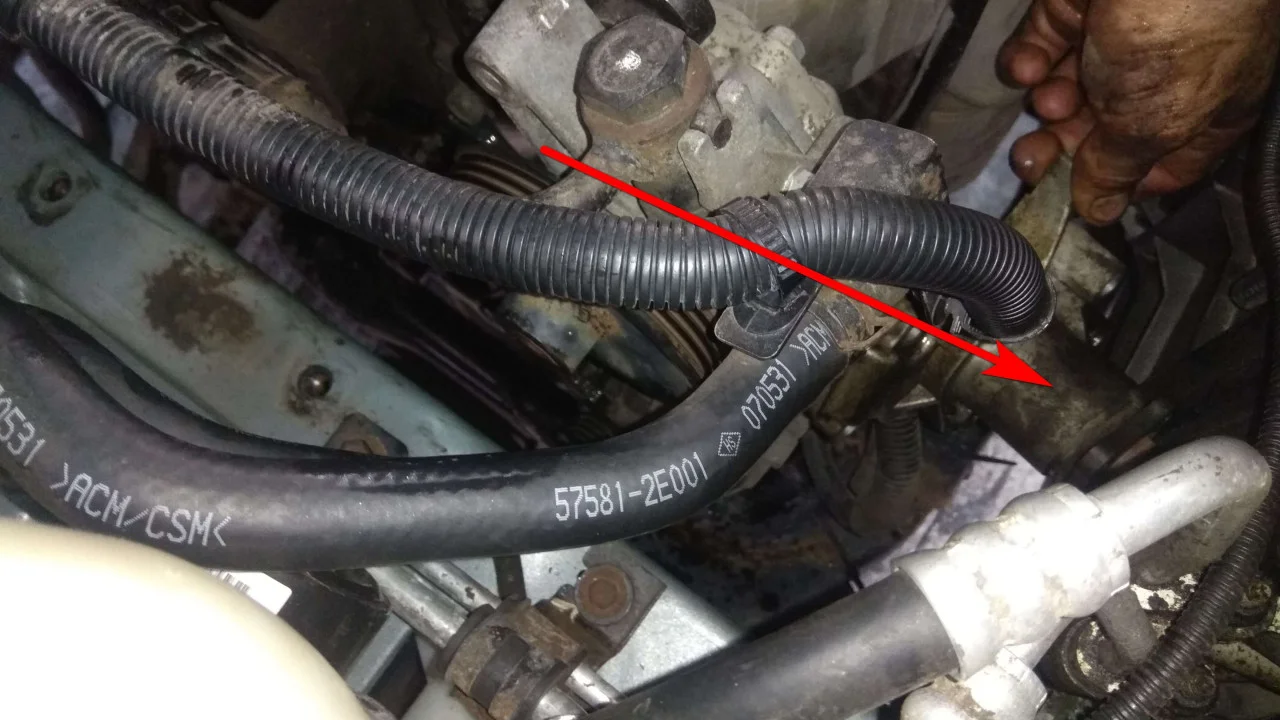

Вытаскивать водяной насос из двигателя необходимо через перед автомобиля, между двигателем и радиатором охлаждения.

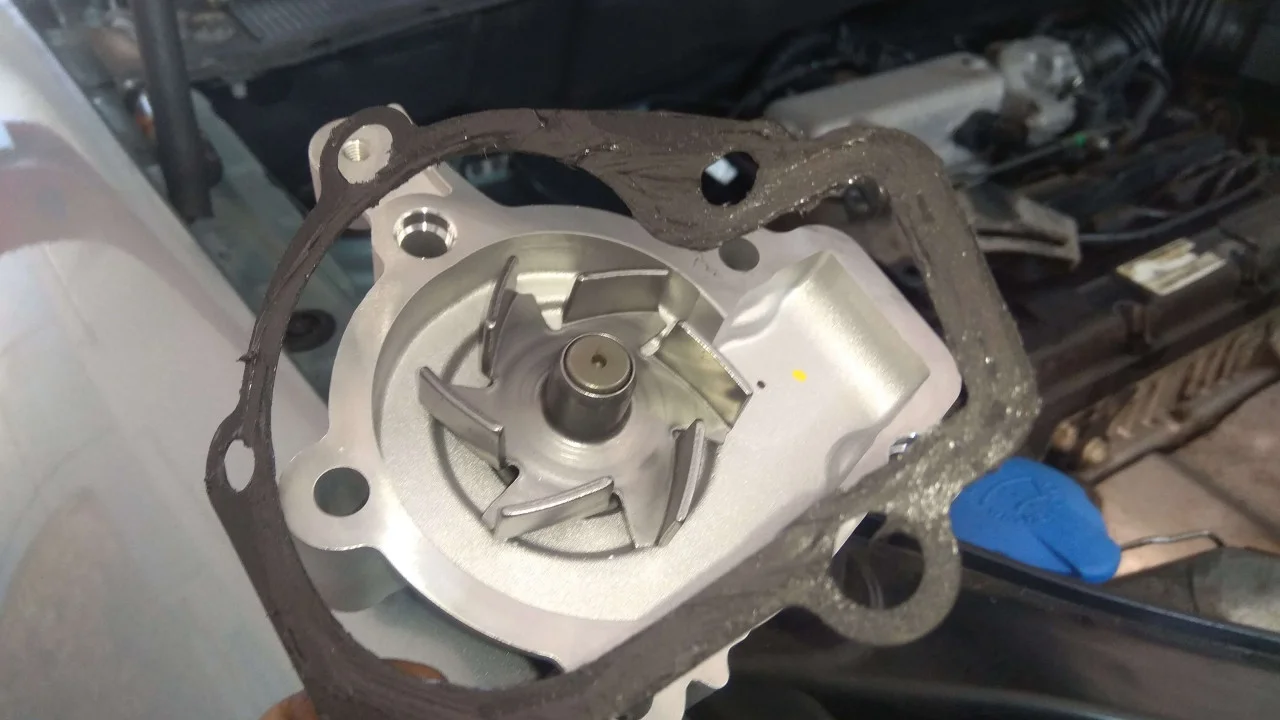

Сняли помпу и сравниваем её с новой помпой. Для замены водяного насоса мы выбрали фирму SKF.

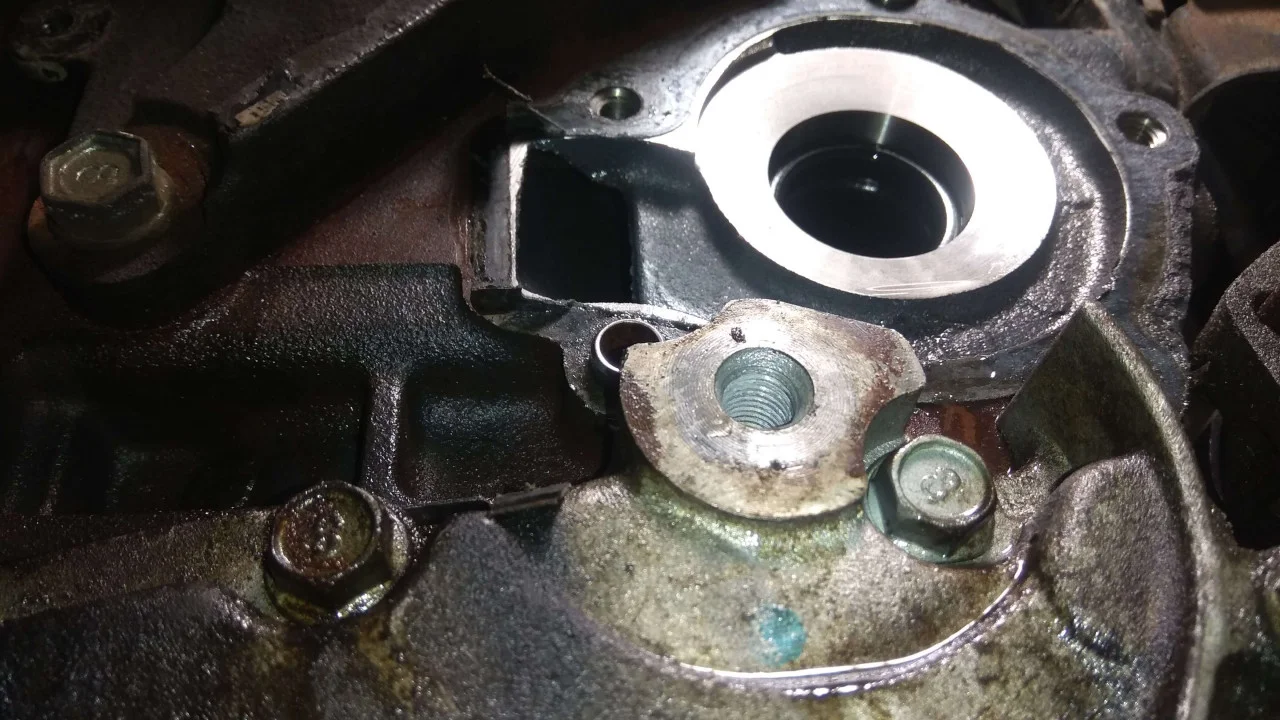

С помощью ножа и наждачной бумаги счищаем с двигателя старую прокладку под помпу. Обезжириваем посадочное место на двигателе.

Новую прокладку помпы промазываем с двух сторон небольшим слоем герметика и надеваем её на двигатель, на направляющие помпы. А после и устанавливаем саму помпу.

Сравниваем снятые ремень и ролики ГРМ с новыми роликами и ремнем.

Устанавливаем на двигатель новые ролики газораспределительного механизма. Натяжной ролик должен установиться своей фиксирующей лапкой в нижнюю заглушку водяной рубашки ГБЦ.

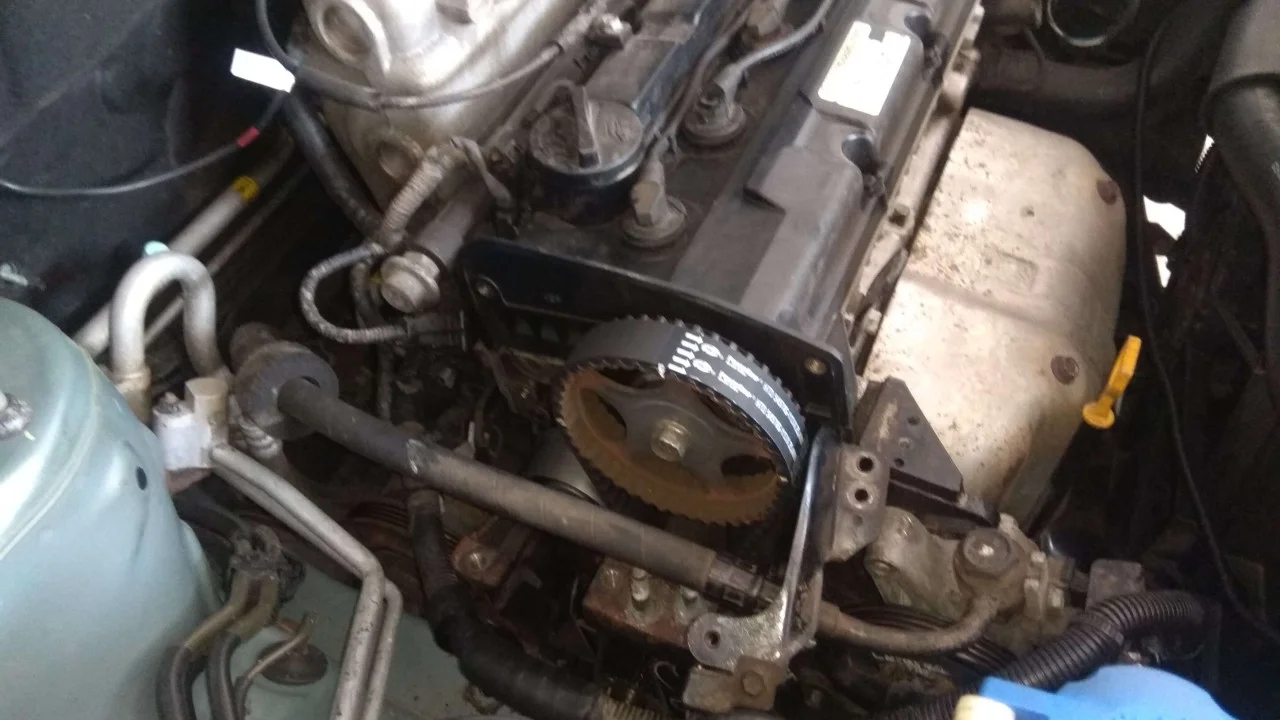

Устанавливаем на двигатель зубчатый ремень ГРМ, по своим меткам и проверяем заводские метки.

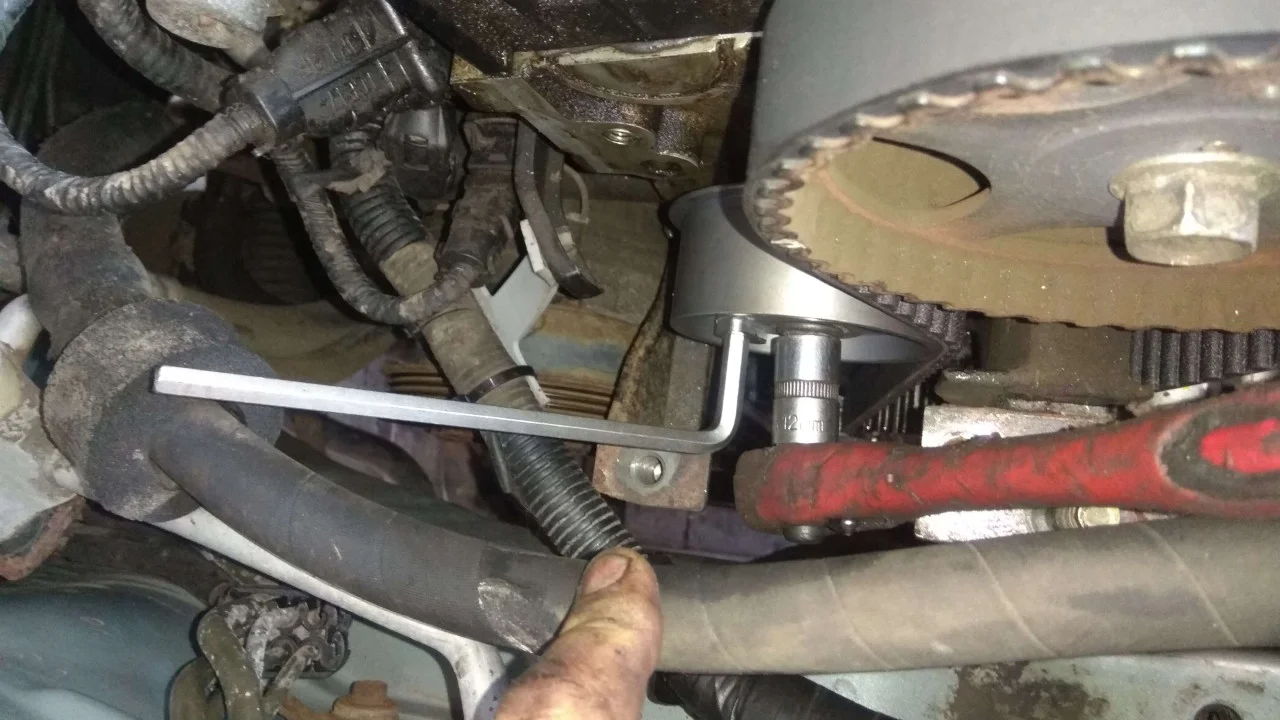

Натяжку ремня осуществляем с помощью прокручивания натяжного ролика против часовой стрелки. Прокручиваем с помощью шестигранника на 6мм, а ключом на 12 мм затягиваем болт крепления ролика.

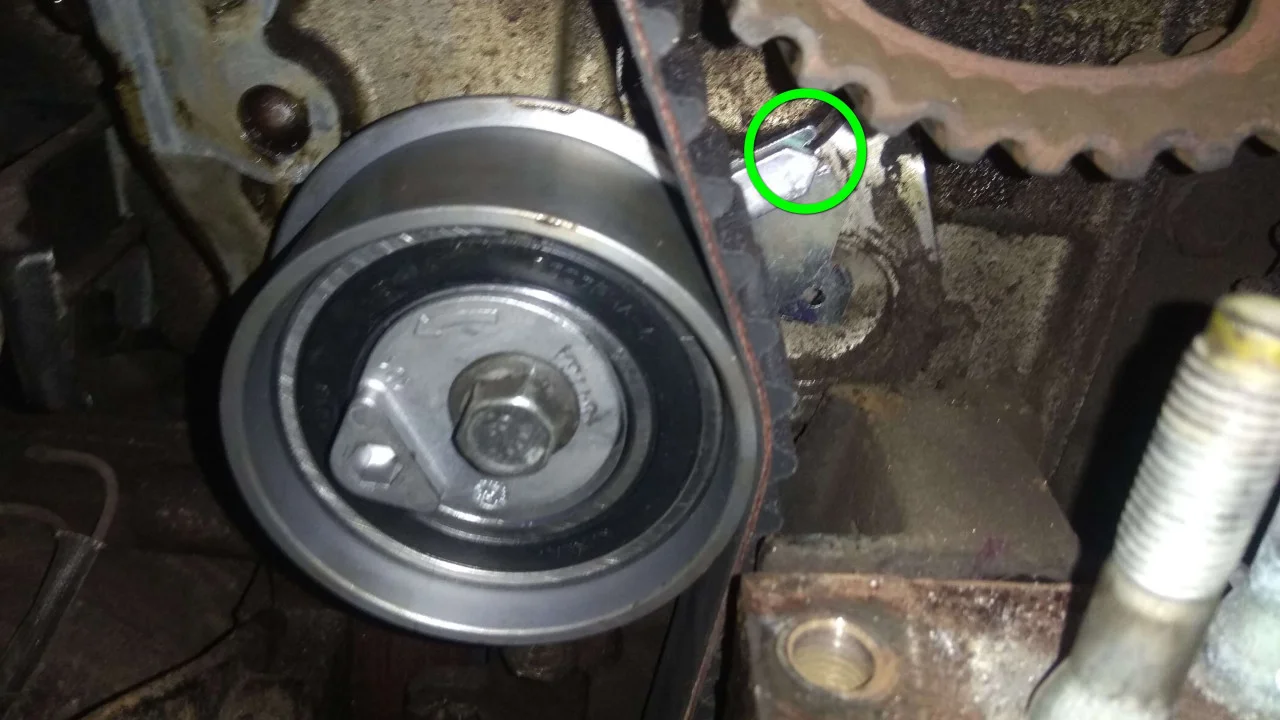

Правильная натяжка ремня будет тогда, когда флажок на натяжном ролике ГРМ будет напротив прорези на ответной планке ролика.

Чтобы удобно было видеть флажок ролика, можно расположить зеркальце на лонжероне автомобиля, во время натяжки ремня.

Установив ремень, рекомендуем прокрутить двигатель несколько раз и снова проверить метки ГРМ и натяжку ремня. А после начинаем собирать всё в обратном порядке от разбора.

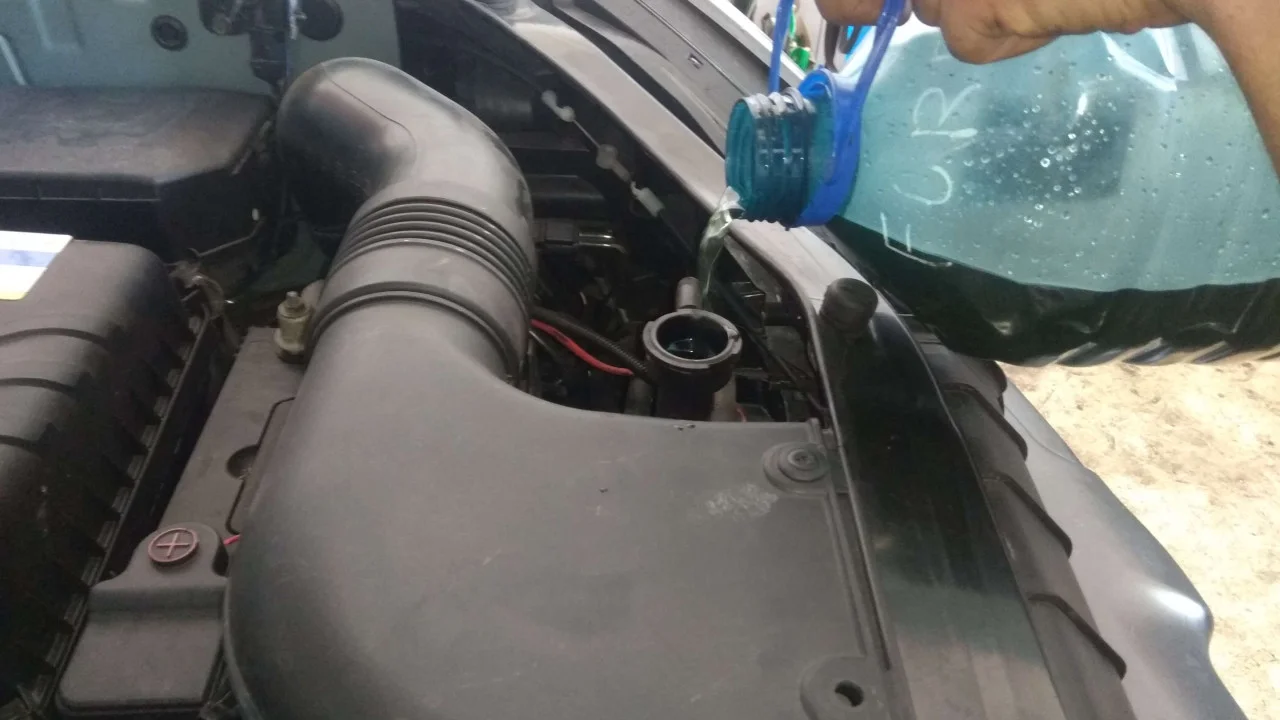

По окончанию работы заливаем охлаждающую жидкость в заливную горловину радиатора. Также проверяем уровень антифриза в расширительном бачке системы охлаждения.
