Замена ремня ГРМ на Лада Хрей 1.6

27 июля 2021

•

Лада Х Рей 1.6 (21129) на МКПП и кондиционером с 2017 года накатала уже 92 тысячи километров — пришло время ТО 6. Однако кроме процедур предусмотренных на этом пробеге, было решено вместе с приводными ремнями заменить и ремень ГРМ. По регламенту периодичность предусмотрена реже, но, так как бывали случаи обрыва на 120-130 тыс. км, в результате которого происходил загиб клапанов — лучше подстраховаться.

Ремень способен ходить весь срок службы, а вот помпы и ролики клинят, следовательно ремень ГРМ приходится менять при проблемах с водяным насосом и шелестом роликов.

Инструкций по замене ремня ГРМ на XRAY 1.6 не много, да и если авто на гарантии, то желательно делать все в сервисе. А чтобы чуть дешевле обошлось, — запчасти можно купить самому.

Материал подготовлен при поддержке автосалона «РИА АВТО», предлагающий продажу автомобилей Lada и других, а также их техническое обслуживание. Подробнее можно узнать тут: https://riaauto.ru/lada

Так как замена ремня ГРМ на Лада Х рей с мотором 1.8 и 1.6 практически аналогична, то фотоотчет, который удалось заснять, пригодится для любого владельца данного авто. Отличия только в фиксации шкива коленвала, там нужна специальная оправка. Также на впускном распредвалу установлен фазорегулятор, это немного затрудняет работу.

Периодичность замены ремня ГРМ на Хрей

На XRAY 1.6 и 1.8 заводом предписана замена ремня с роликами раз в 180 тысяч километров пробега. Однако так как ресурс приводных ремней, помп и роликов заканчивается на 100-120 тысячах, рекомендуем менять ремень при пробеге около 100 тысяч. Также желательно вместе с ремнем ГРМ менять и помпу, но лучше скинуть ремень и оценить ее состояние. Не должно быть утечек жидкости и люфта вала.

При разрыве ремня на двигателе ВАЗ 21129 и 21179 клапана гнет! Поэтому проверяйте состояние ремня ГРМ при каждом ТО и меняйте его вместе с роликами до 100 тыс. км. пробега.

Какой ремень и помпу ставить на XRAY 1.6

Рекомендуют ставить комплект ремня ГРМ от производителя Gates по артикулу K015631XS. Оригинальный номер такого набора — 21126-1006040-86 (тут ролики фирмы nsk, помпа ТЗА, ремень Gates). По отзывам он без проблем ходит до 100 тысяч. Этот комплект подойдет для моторов 1.6 (21129) и 1.8 (21179). В комплекте используется оригинальный ремень 8201069699 (Lada) или 21126100604000 (Renault), а также ролики: 21126100623800 — натяжитель ремня ГРМ, 21126100613500 — ролик опорный. На покупке ремня можно хорошо сэкономить, если использовать качественные аналоги.

Помпу, оригинальный номер — 21129130701020 (21126130701030 тоже подойдет), рекомендую от производителей ТЗА, GMB либо Лузар.

Моменты затяжки важных резьбовых соединений

Болт натяжного ролика ремня — 35 Нм.
Болты опоры двигателя — 55-70 Нм. Опору нужно поставить по меткам!
Болт натяжного ролика ремня доп. агрегатов — 35 Нм.
Болт шкива коленвала — 100 Нм.

На станциях технического обслуживания замена ремня стоит от 2 до 3 тысяч рублей и по времени занимает около двух часов. При наличии нужного инструмента можно все сделать бесплатно, сложности в принципе не большие.

Инструменты и материалы для работы

Два домкрата;
Ключ для колесных болтов;
Торцевая головка на десять, шестнадцать, семнадцать;
Торцевая головка с профилем E12;
Рожково-накидной ключ на тринадцать, пятнадцать;
Вороток с трещоткой;
Несколько удлинителей;
Проникающая смазка;
Вилка для снятия клипс;
Шлицевая отвертка;
Torx T55;
Пассатижи;
Ключ в виде вилки для фиксации натяжного ролика;
Динамометрический ключ.

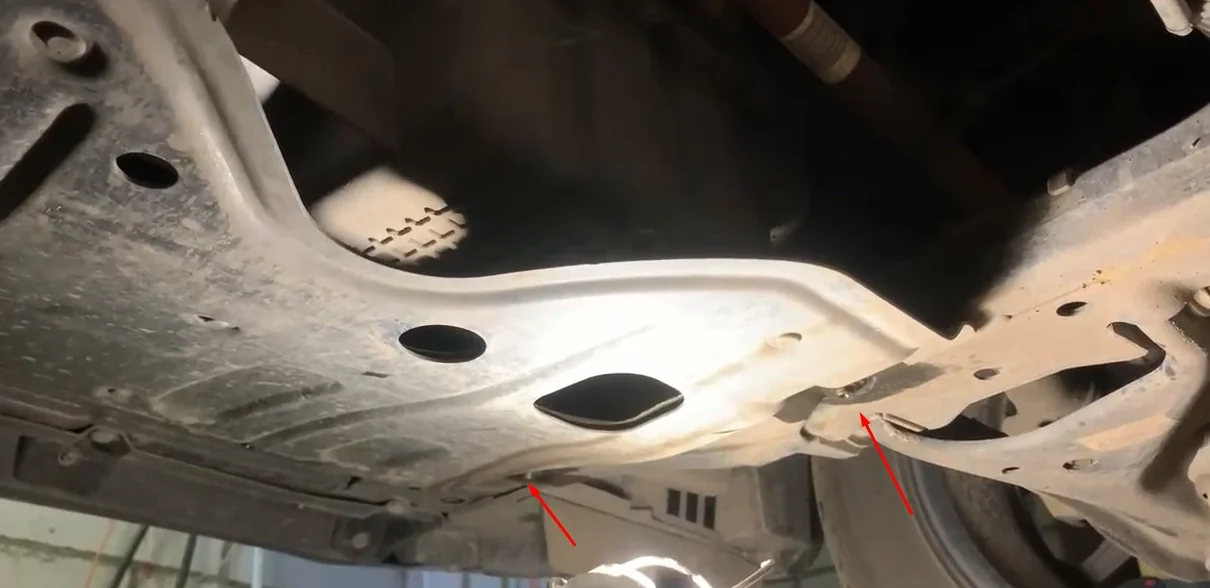

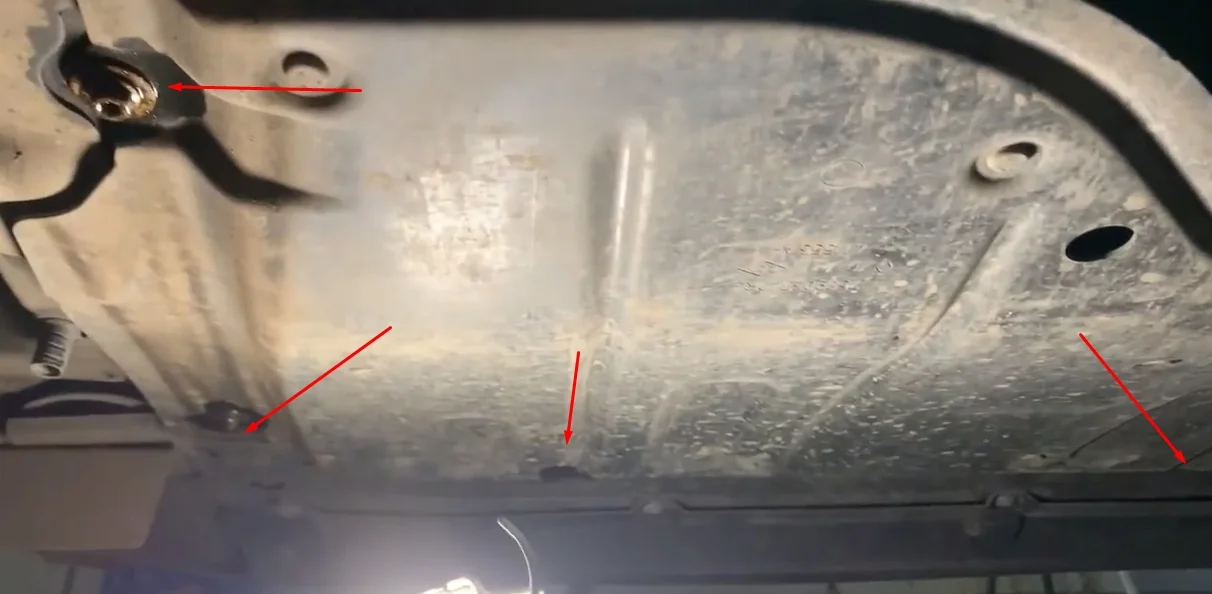

Устанавливаем автомобиль на яму или подъемник. Далее снизу отворачиваем шесть болтов крепежа пыльника двигателя и снимаем его.

Болты нужно предварительно обработать проникающей смазкой, так как они часто закисают и обламываются. Болты под головку на десять.

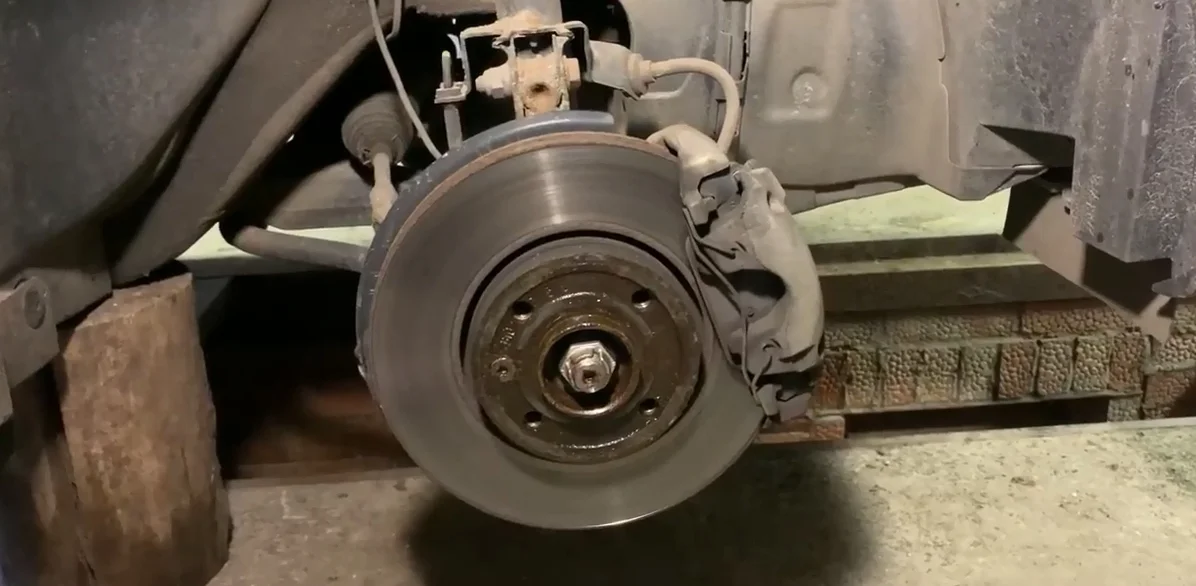

Ослабляем болты крепежа правого переднего колеса, поддомкрачиваем и убираем его. Для безопасности подставляем брус под силовую часть кузова.

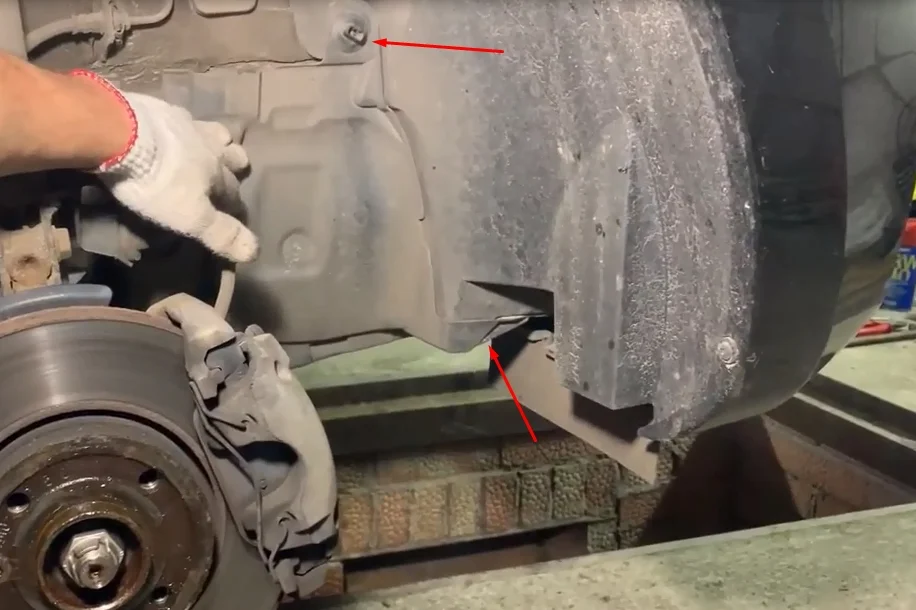

Демонтируем пластиковый кожух, для того чтобы получить доступ к шкиву коленчатого вала. Для снятия, от руки открутите пластиковую гайку и с помощью вилки достаньте снизу клипсу в виде елочки.

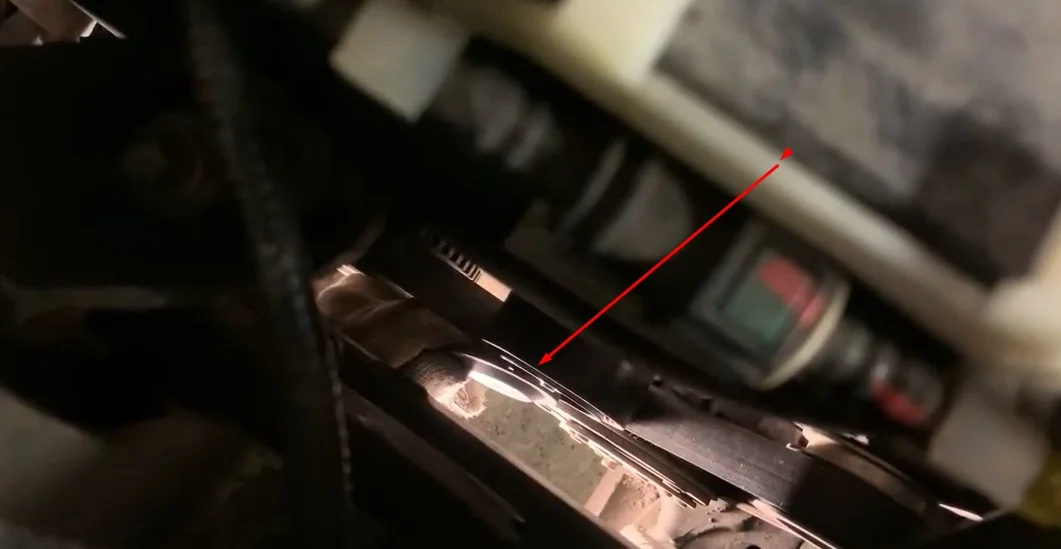

Шлицевой отверткой подковыриваем и снимаем пластиковую крышку натяжного ролика ремня вспомогательных агрегатов.

Ключом на тринадцать ослабляем гайку крепления натяжного ролика ремня вспомогательных агрегатов. Далее с помощью ключа Torx T55 отводим ролик против часовой стрелки и скидываем ремень. Если у вас автомобиль без кондиционера, то для снятия ремня нужно откручивать шкив коленчатого вала.

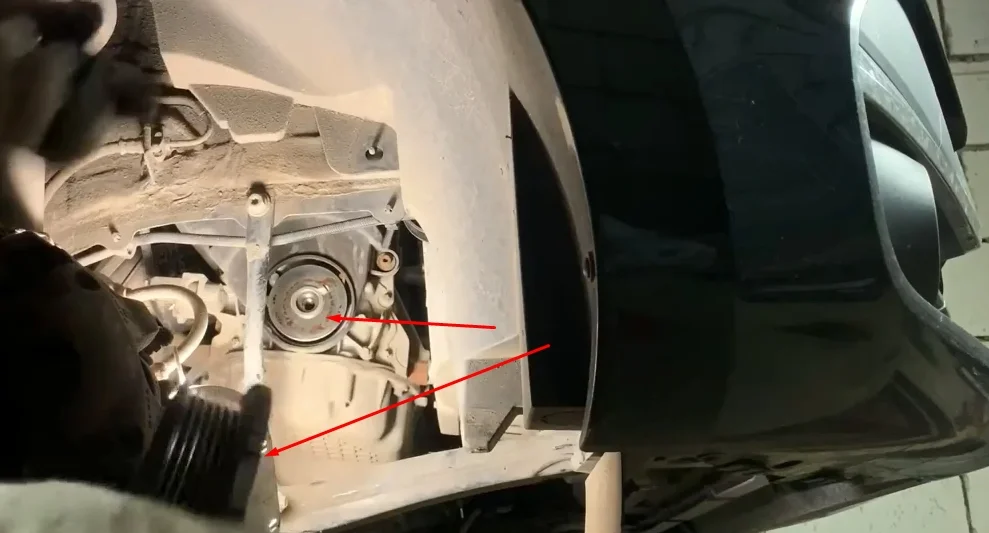

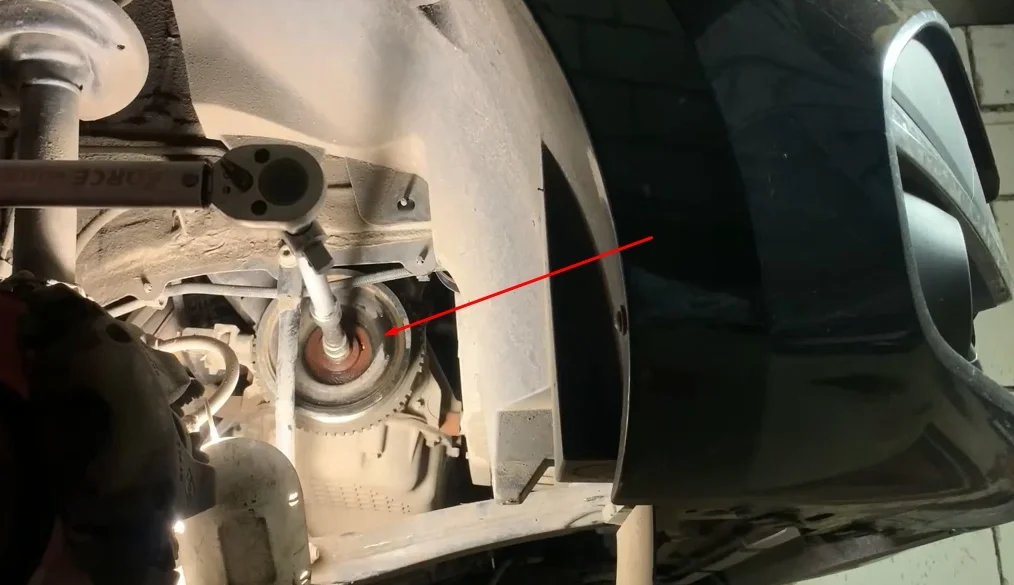

Отворачиваем болт крепежа шкива коленчатого вала с помощью воротка и головки на семнадцать. Для того чтобы застопорить двигатель от поворота, нужно попросить помощника включить пятую передачу и нажать на педаль тормоза. В заводской инструкции указано, что нужно демонтировать стартер и зафиксировать маховик за зубцы венца. Оба способа нормальные, выбирайте какой вам удобнее.

После откручивания крепящего болта, покачивая в стороны снимаем шкив и шайбу.

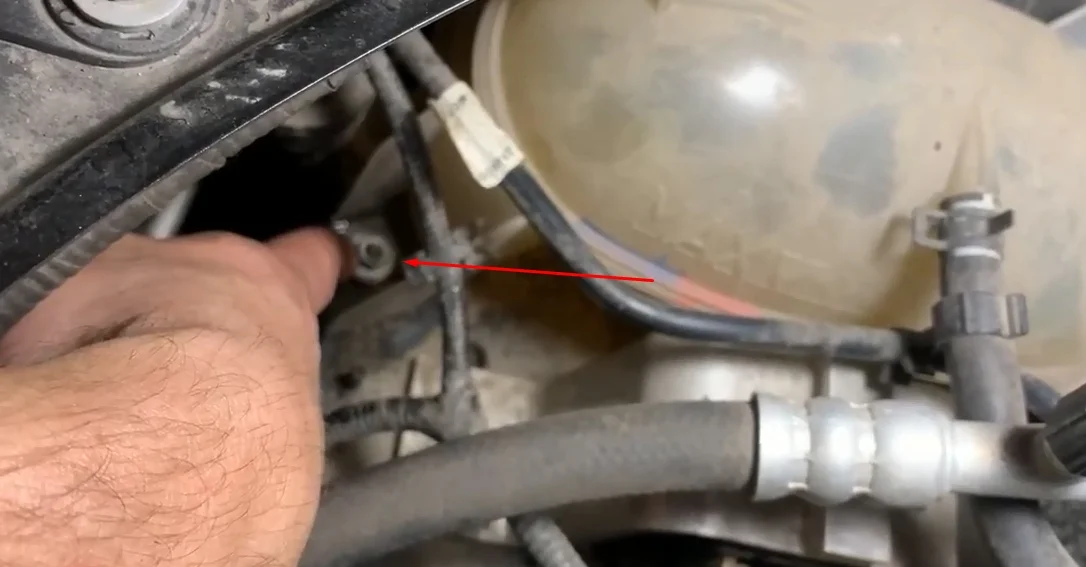

Откручиваем гайку крепления расширительного бачка ОЖ и выводим его из верхних креплений.

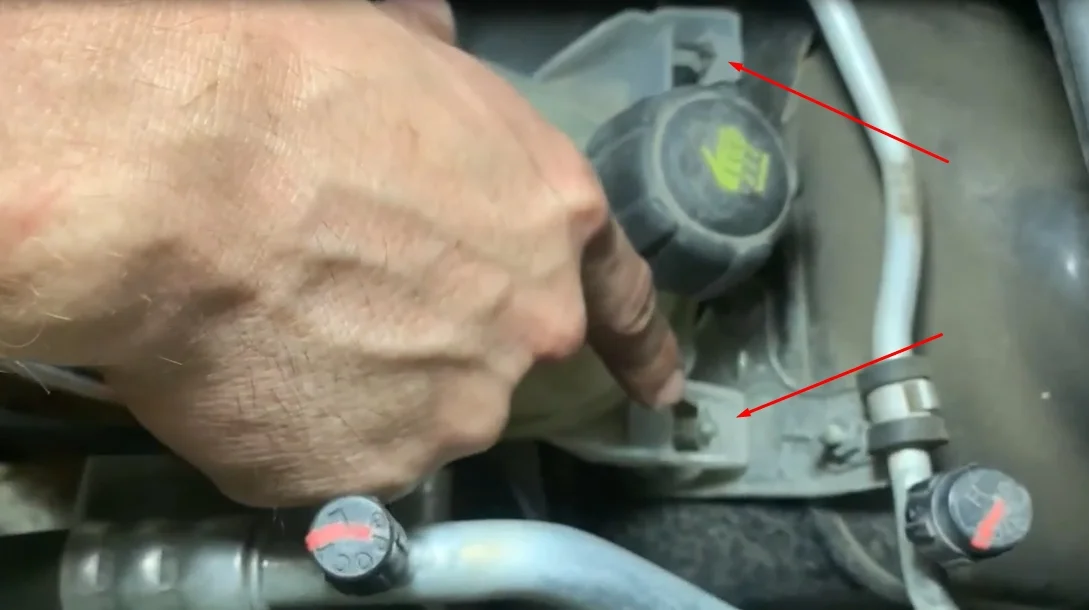

Для того чтобы вывести из креплений, нужно потянуть бачок к передней части автомобиля.

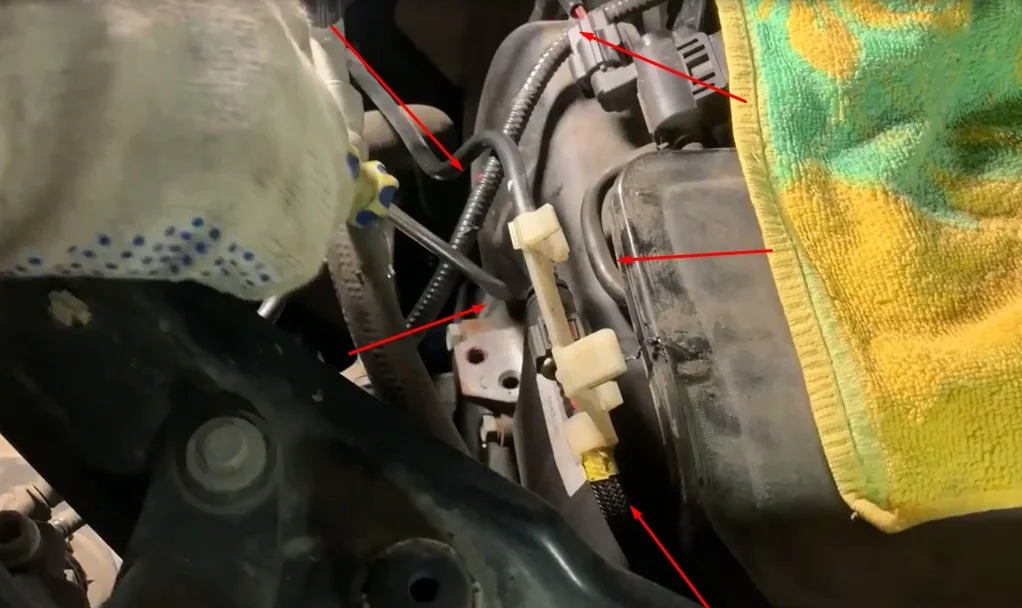

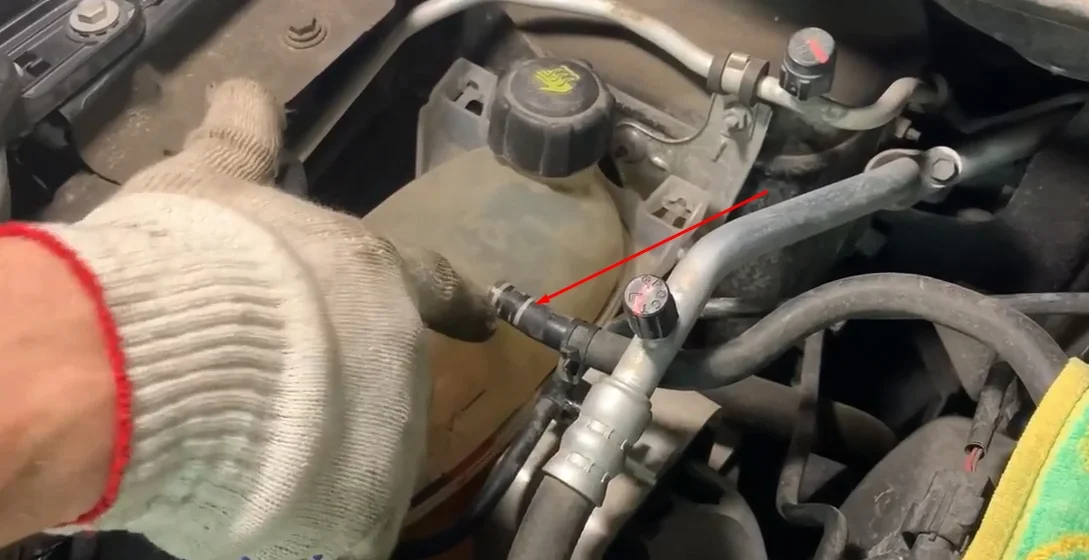

Ослабляем хомут и снимаем верхний патрубок от бачка ОЖ. Хомут можно сжать с помощью пассатижей.

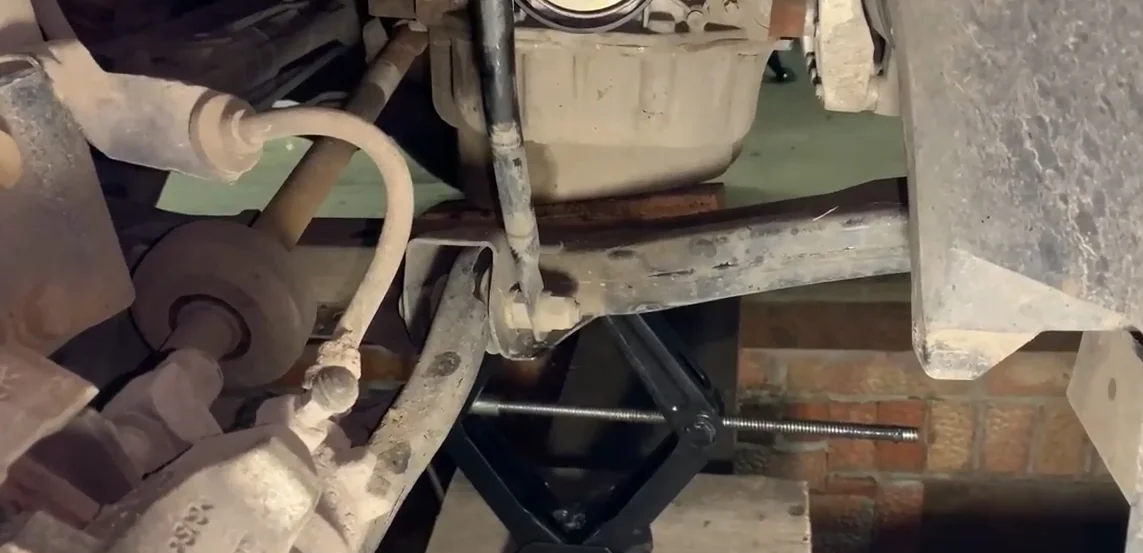

Немного поддомкрачиваем двигатель, для того чтобы снять напряжение с болтов крепления опоры. Если не снять, то вы не снимете кожух ремня. Домкратим двигатель через доску или резиновую проставку чтобы не проломить поддон.

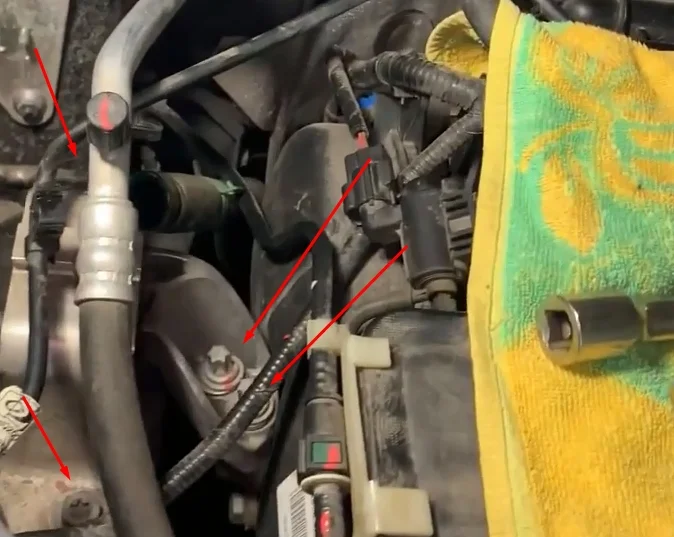

Делаем метки на кузове и кронштейне как стояла опора двигателя. Далее откручиваем четыре болта крепежа опоры и демонтируем ее. Два болта под головку на шестнадцать и еще два под головку с профилем E12.

Отворачиваем пять болтов крепежа верхнего кожуха ремня ГРМ и снимаем его. Кожух вывести достаточно проблематично, но возможно чтобы не разъединять топливную магистраль. Болты под шестигранник на пять.

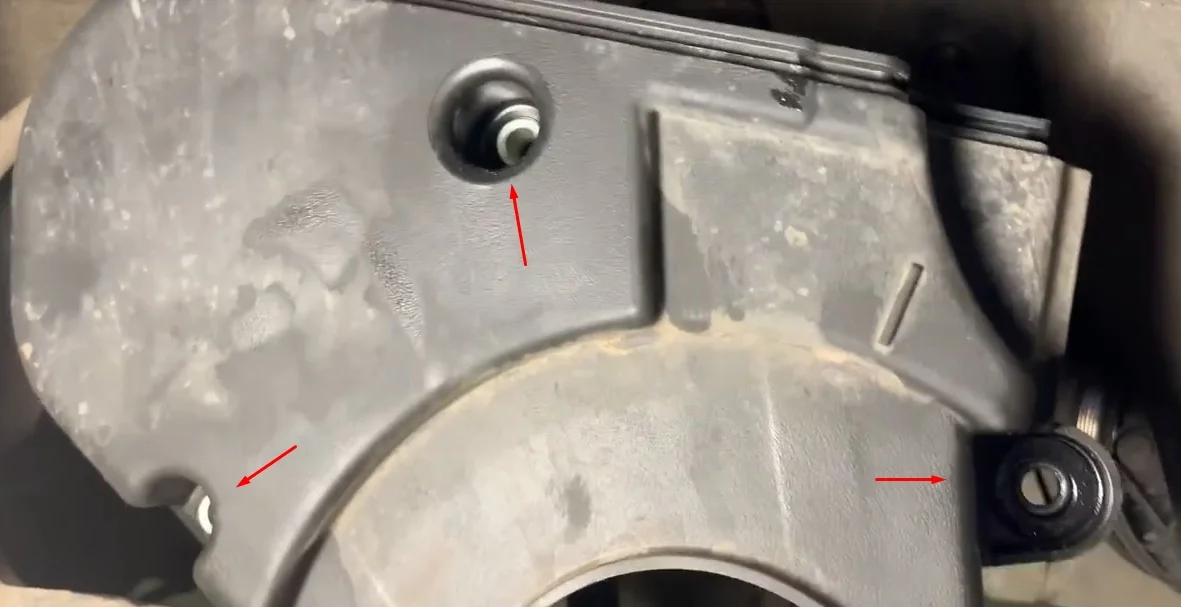

Откручиваем три болта крепления нижнего кожуха ГРМ и снимаем его. Болты также под шестигранник на пять.

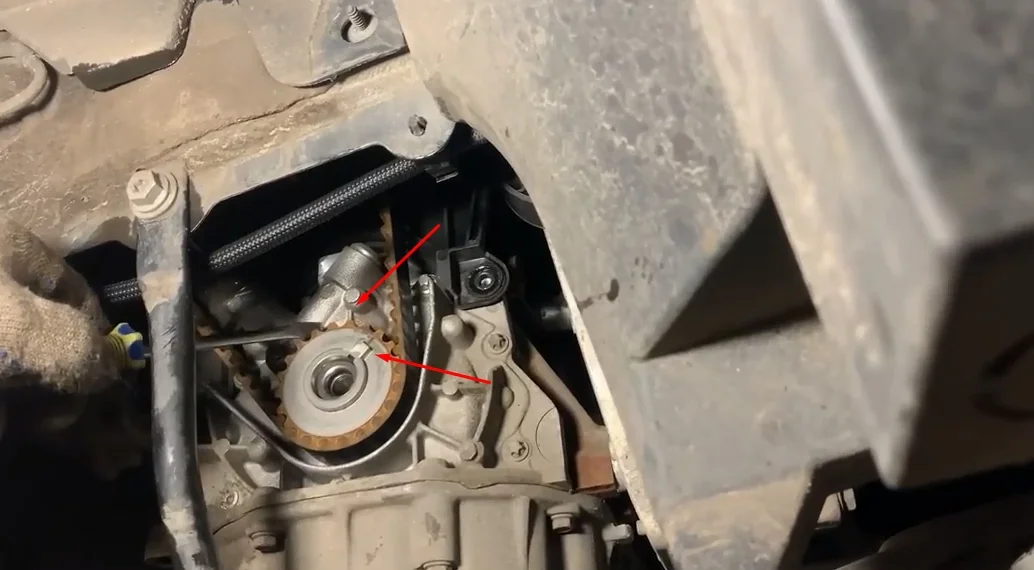

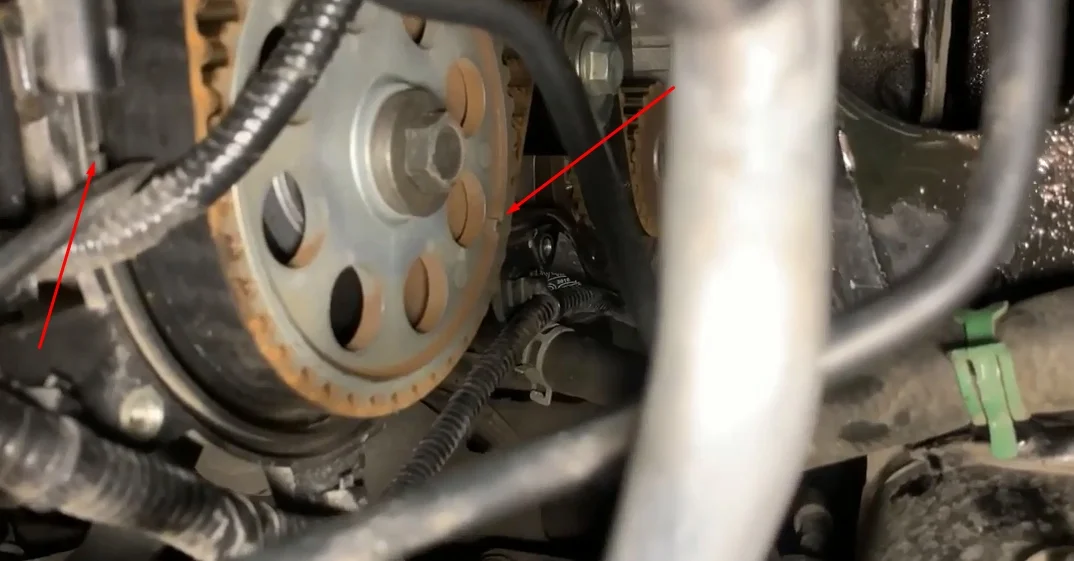

Вкручиваем болт крепления шкива и прокручиваем за него двигатель по часовой стрелке до совмещения меток. Метка должна совпасть на звезде коленчатого вала и блоке двигателя, а также на звездах распредвалов и ГБЦ. Ниже на фото отмечены метки.

Метка на звезде коленвала и блоке двигателя.

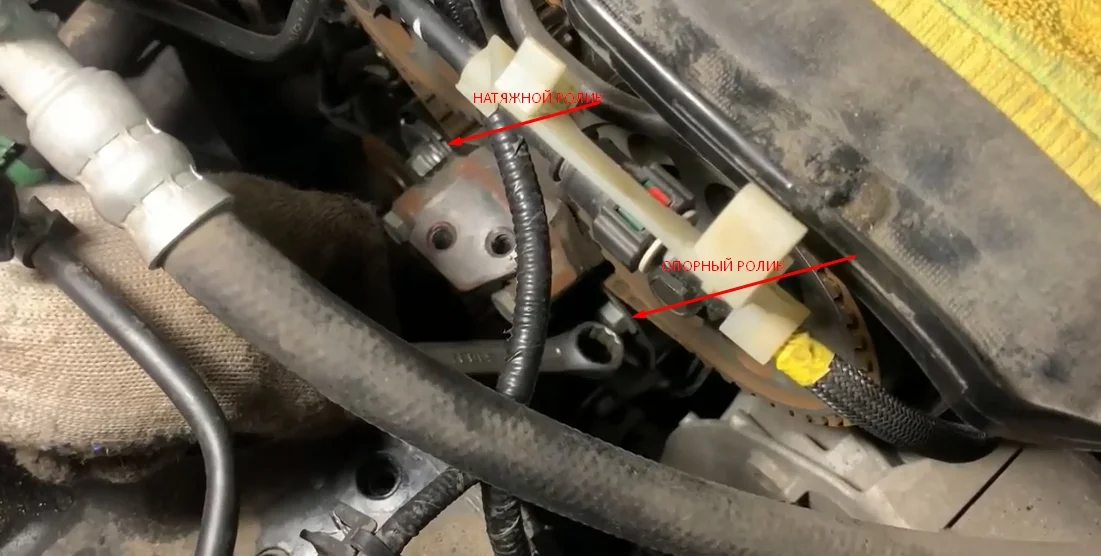

Отворачиваем и снимаем сначала натяжной ролик, затем опорный. Ролики закреплены болтами под ключ на пятнадцать.

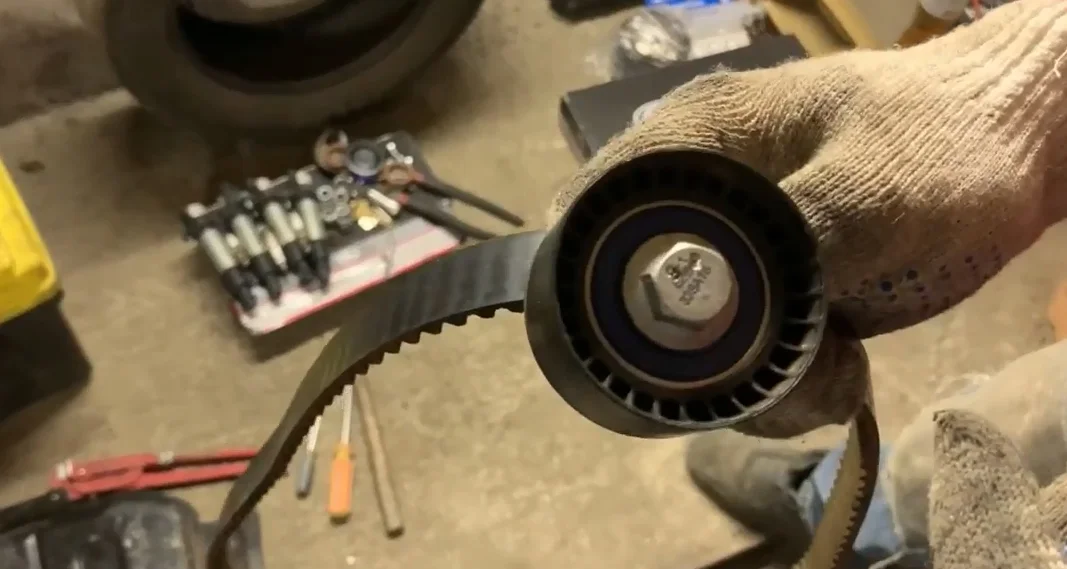

После снятия роликов, скидываем ремень.

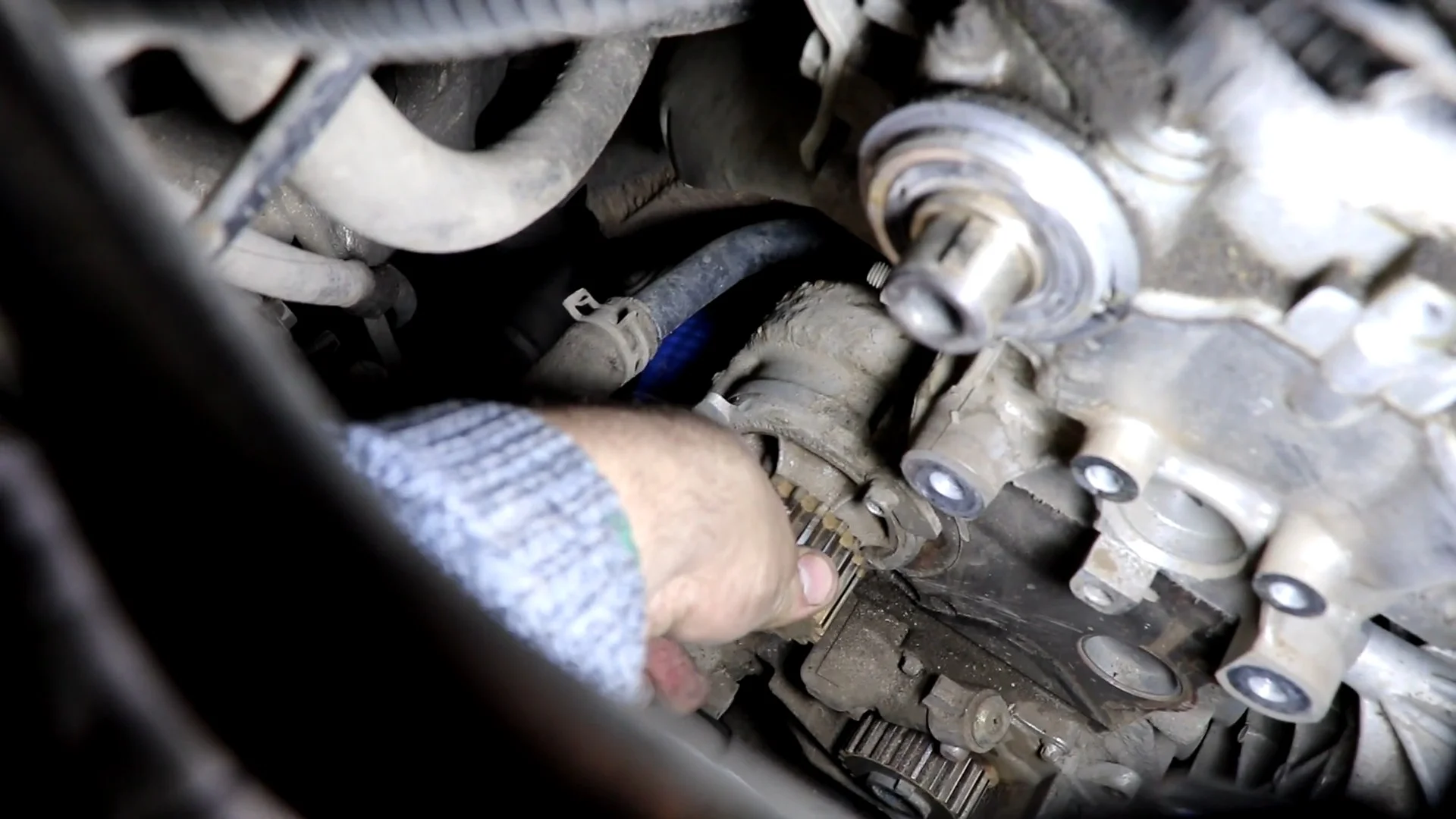

Далее оцениваем состояние помпы и при необходимости меняем. Она крепится болтами под Т30.

Только учтите, что если надумаете менять водяной насос, то следует сливать антифриз из блока, а для этого придется снимать еще и стартер, так как болт через который сливается ОЖ за стартером.

Монтируем и прикручиваем опорный ролик.

Устанавливаем натяжной ролик и болт закручиваем так, чтобы ролик был притянут, но еще перемещался. Болт берем со старого ролика так как в комплекте его нет.

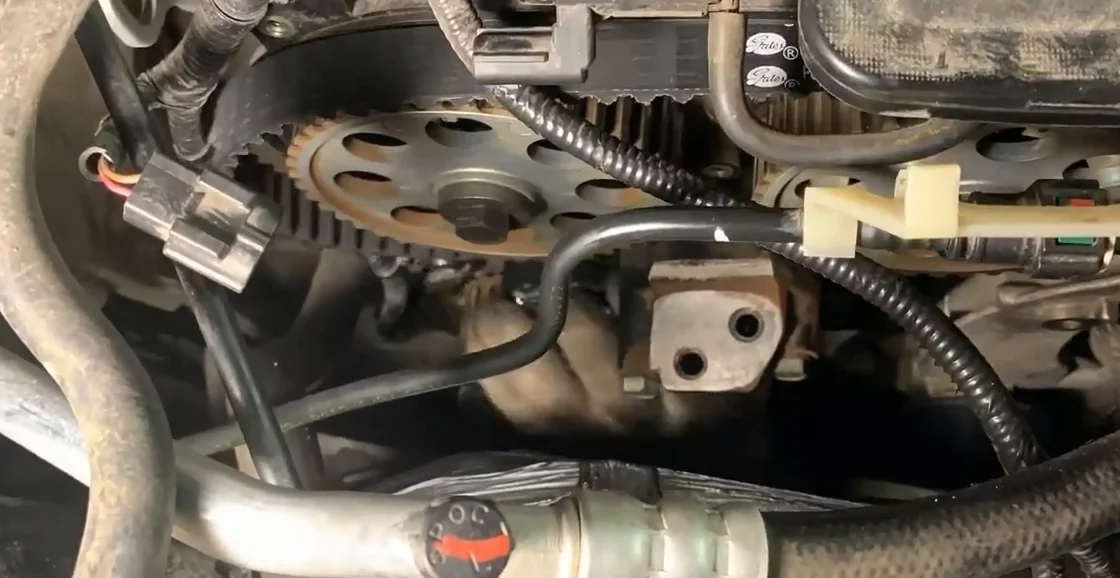

Заправляем ремень на звездочки, натяжной ролик должен быть отпущен.

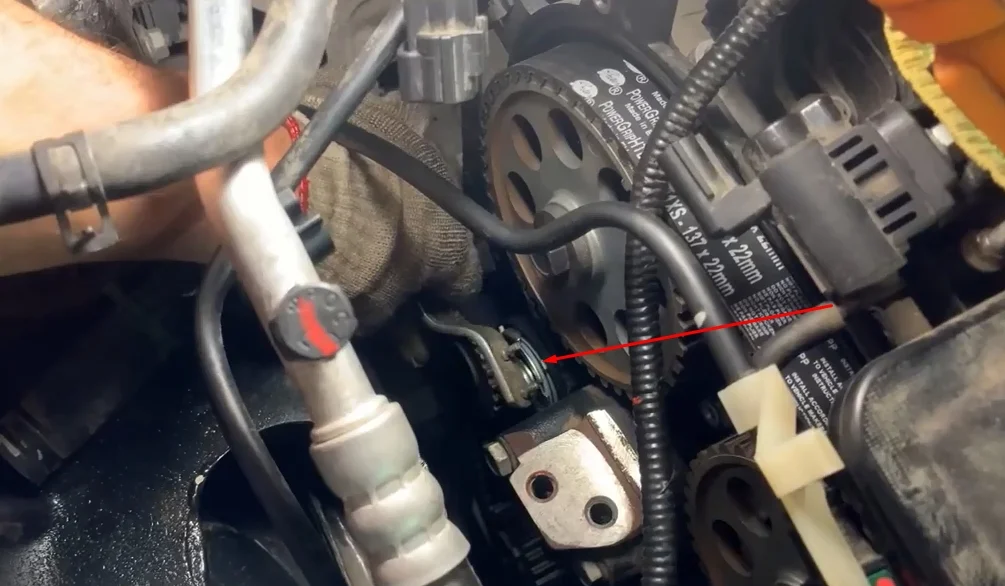

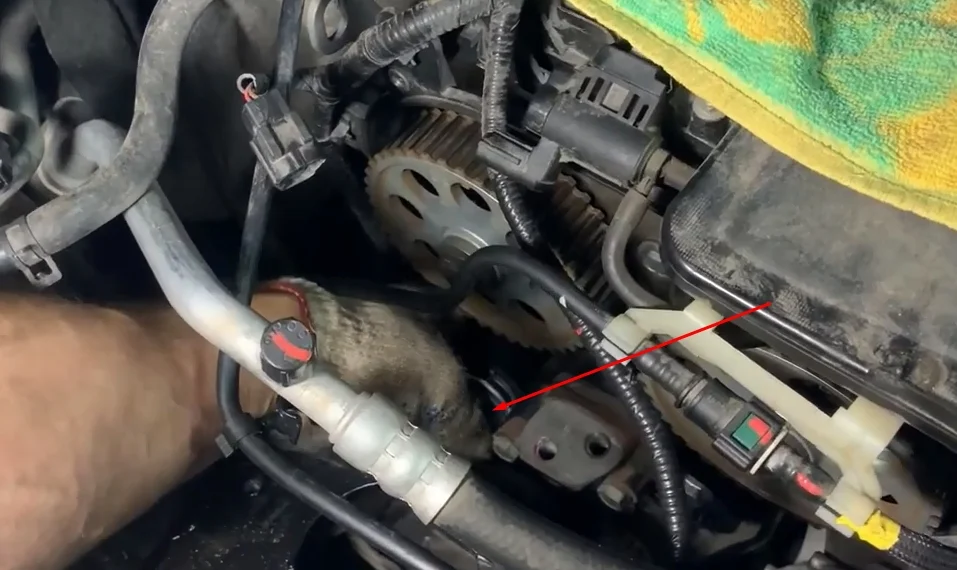

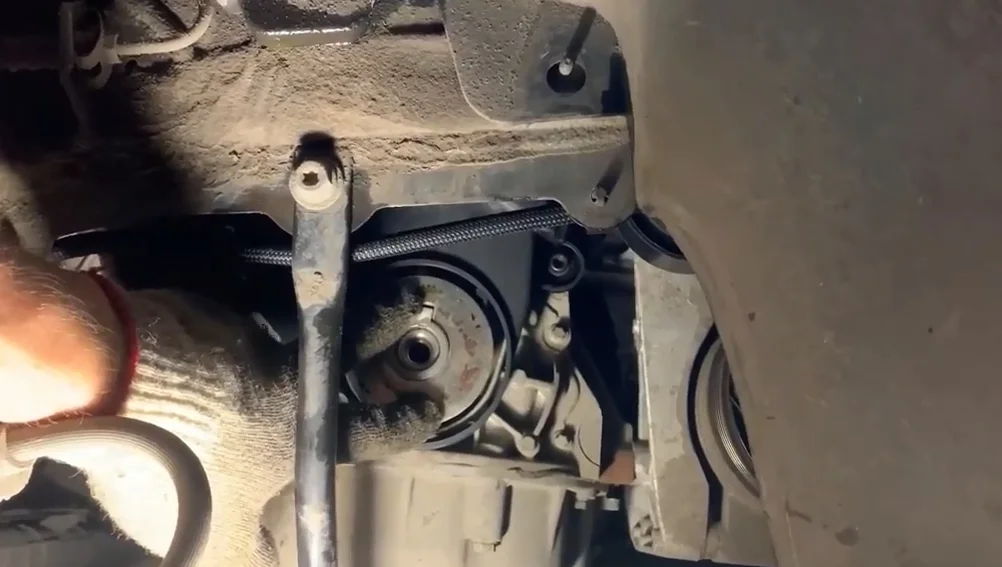

Вставляем вилку в натяжной ролик и против часовой стрелки начинаем натягивать ремень.

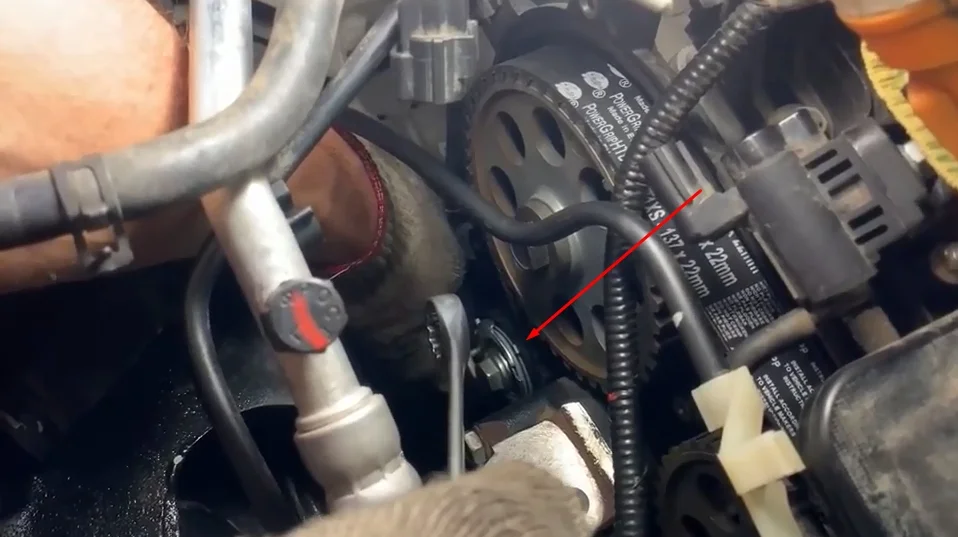

Когда метки на ролике совпали, затягиваем крепящий болт.

После затяжки болта крепящего ролик, проверьте не сбились ли метки на коленчатом и распределительных валах. Далее за болт коленчатого вала прокрутите двигатель на 2-3 оборота и проверьте как перемещается ремень. Если все в порядке, производим обратную сборку.
