Замена ремня ГРМ на двигателе 3S-GE, 98 г. образца

Всё готово. Операция не сложна при наличии инструмента справится и новичок.

Никаких регулировок по натяжению ремня делать не нужно. Натяжение осуществляется «большим» роликом с упорным штифтом по давлению масла! Одна из причин порванных ремней – это его перетяжка!

Для пущей уверенности проверяем что ролик-натяжитель работает и проворачиваем коленвал на несколько оборотов, совмещаем метки и если все нормально — собираем все обратно.

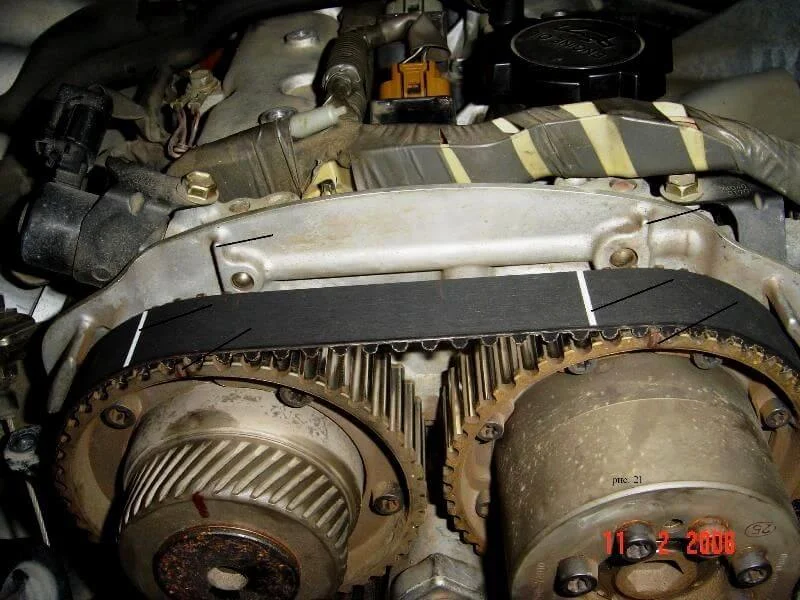

Устанавливаем на место новый ремень, при этом совмещаем поперечные белые метки на ремне с соответствующими метками на распредвалах и коленвале. НЕ СДВИГАЙТЕ С МЕСТА НИ ОДИН ИЗ ВАЛОВ!

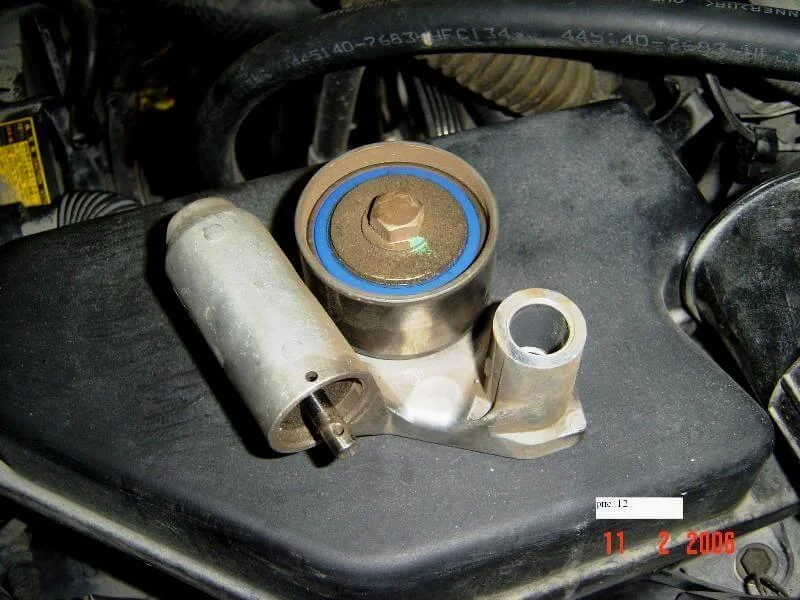

Для того чтобы поставить гидро ролик, необходимо утопить штифт и зафиксировать его, а после установки ремня выдернуть фиксатор (например, проволока или шестигранники подходящего диаметра)

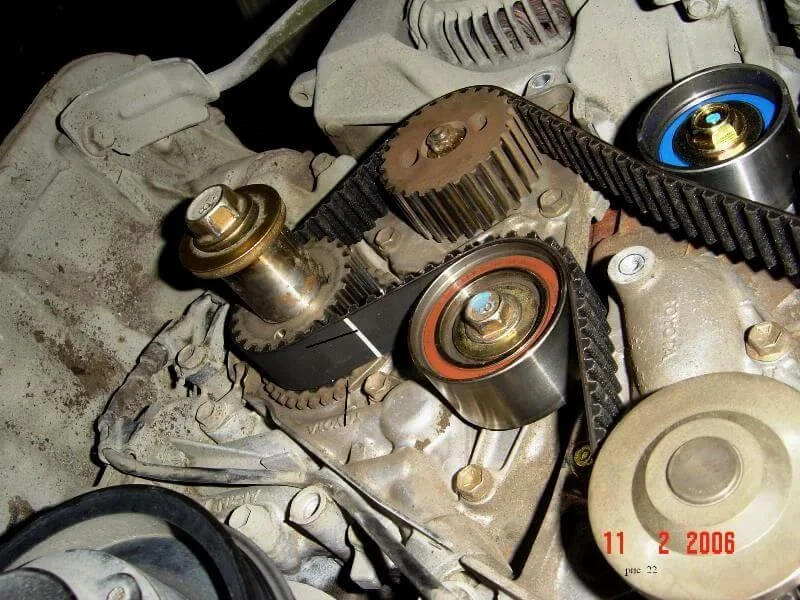

Скидываем ремень и смотрим, если ремень в полном порядке (нет трещин, потертостей).

Перед установкой ремня необходимо установить все ролики.

Снимаем и меняем, если на роликах есть люфт и нет смазки.

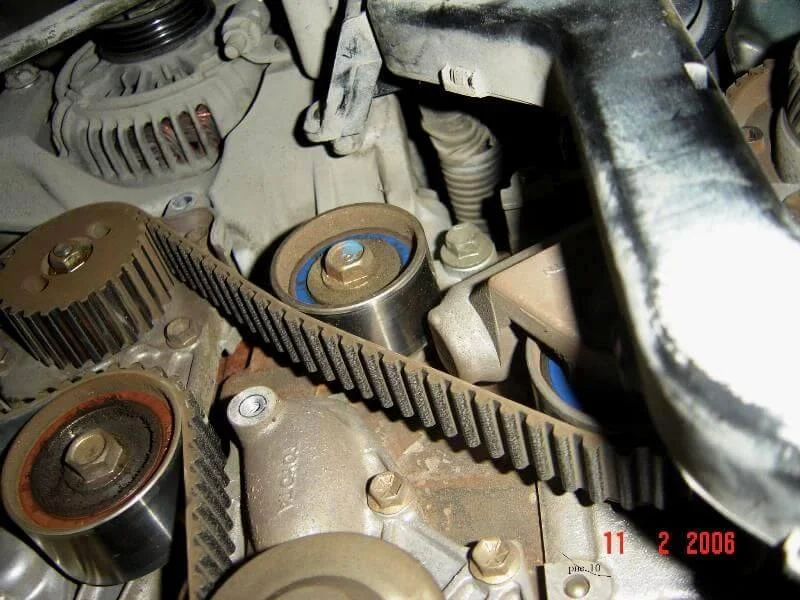

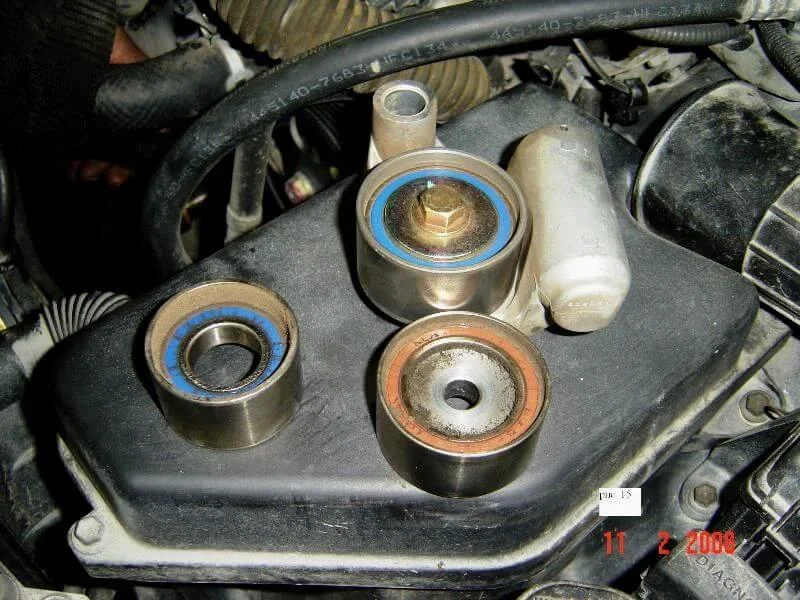

На изображении видно два синих и один оранжевый ролик. Их необходимо открутить.

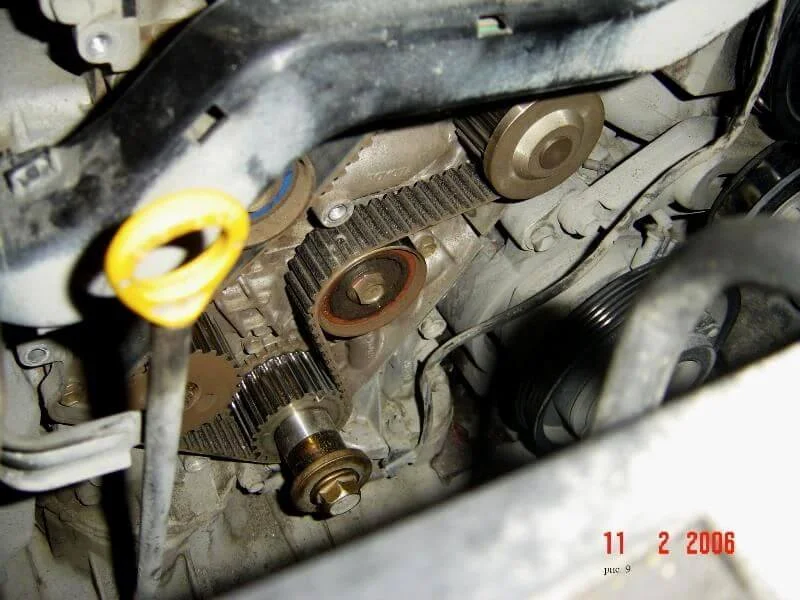

При помощи съёмника снимаем шкив коленвала.

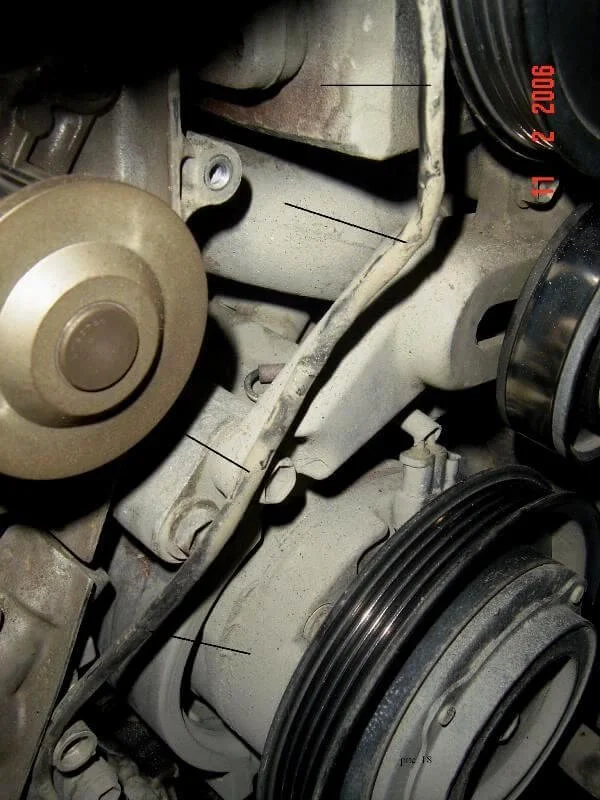

Обратите внимание, что вдоль всей системы привода идет проводок – Осторожнее с ним! Он идёт к датчику положения коленвала.

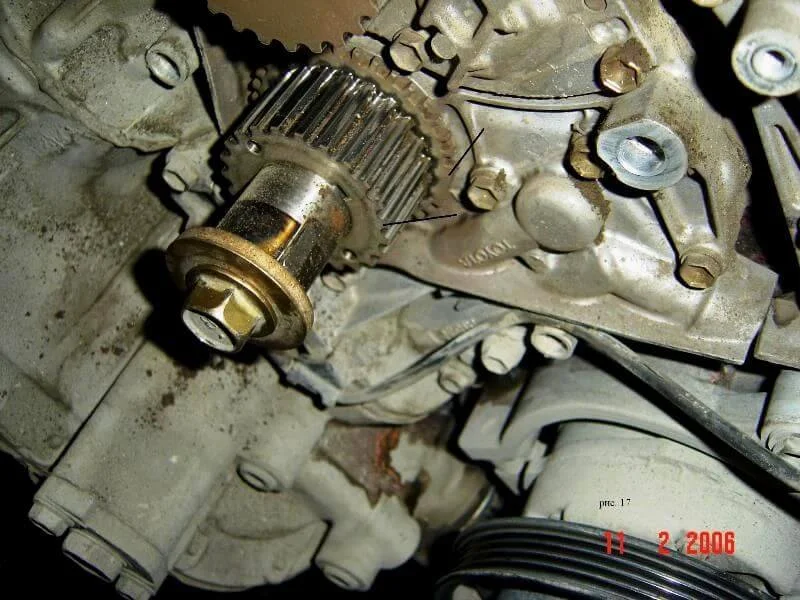

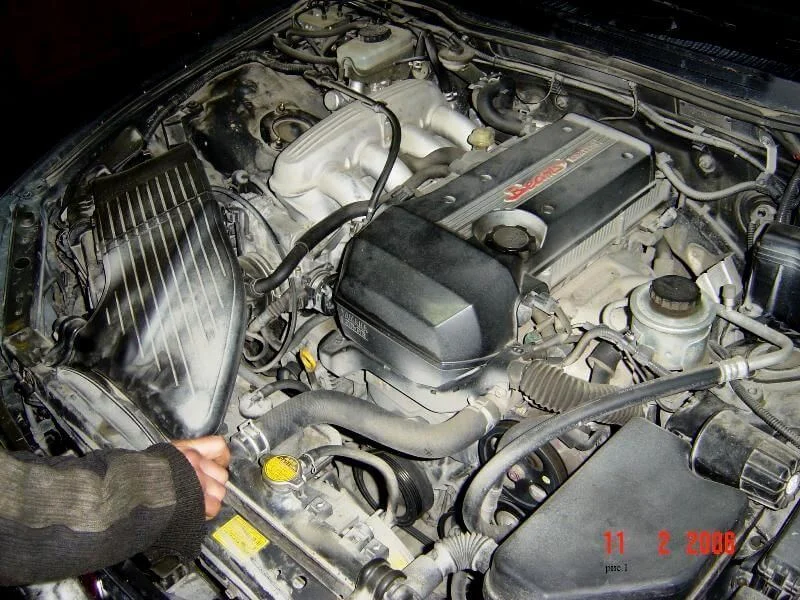

Рабочее пространство.

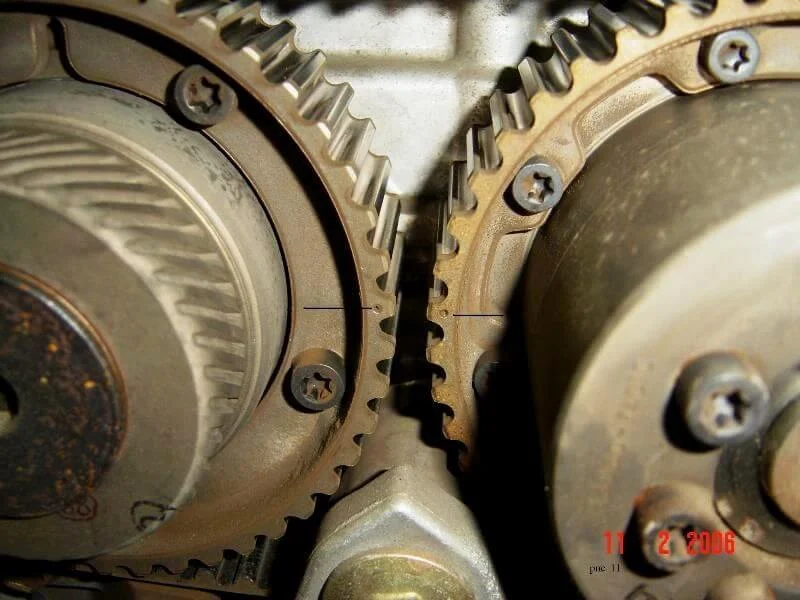

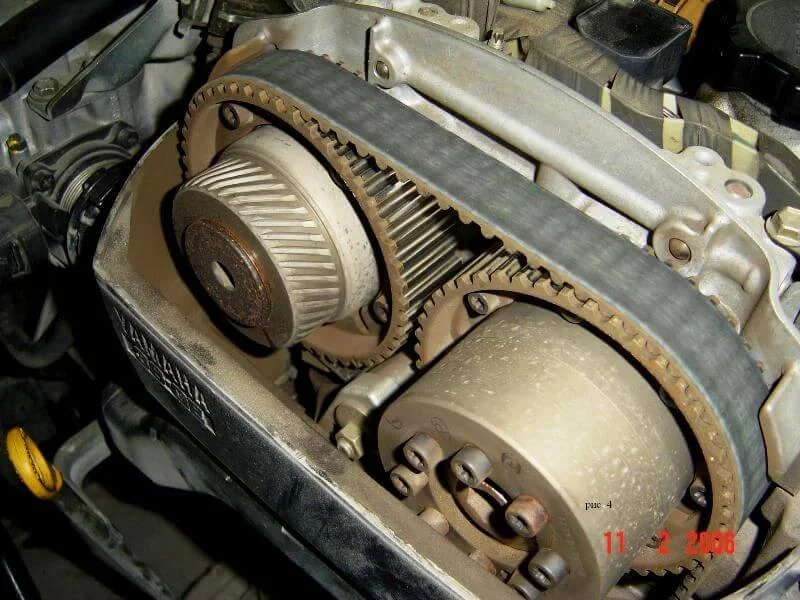

Вот так выглядят метки на распредвалах.

Здесь внимание!

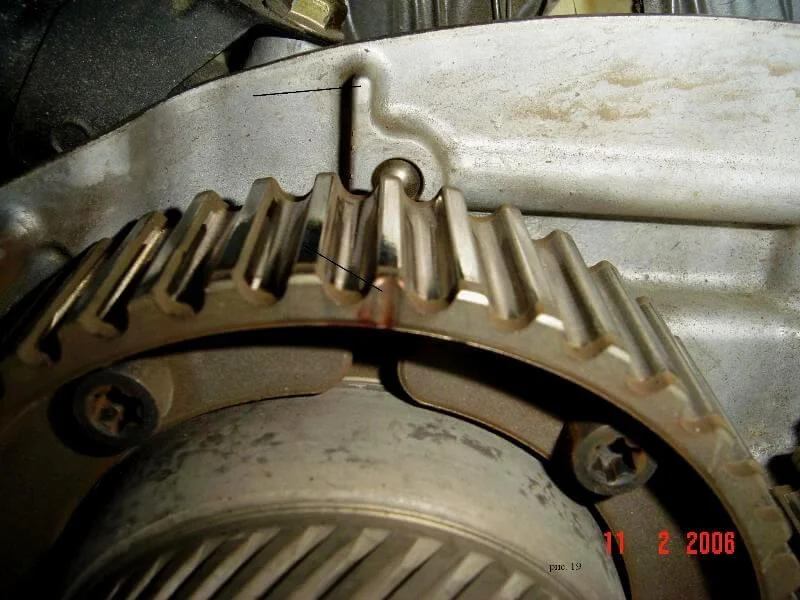

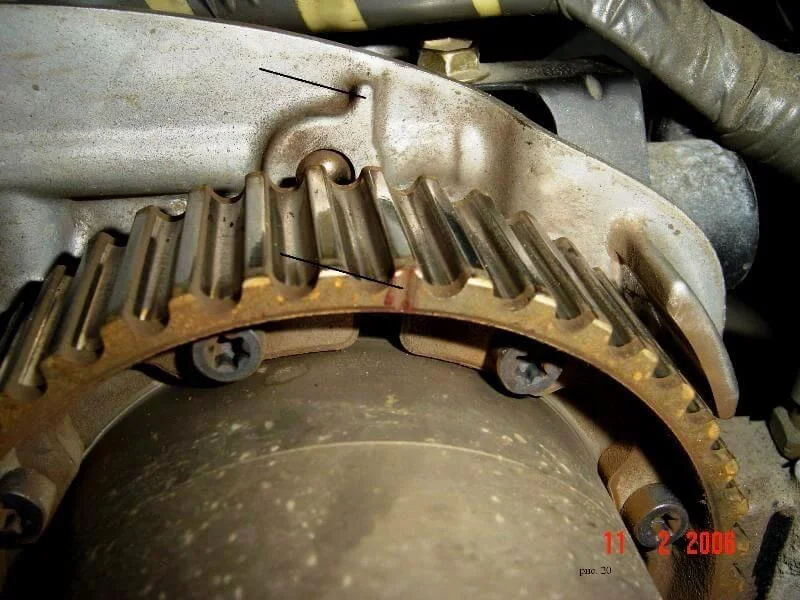

Не снимая ремень!!! Коленвал должен принять положения, при котором совпадут все метки на шестернях распредвалов и коленвала.

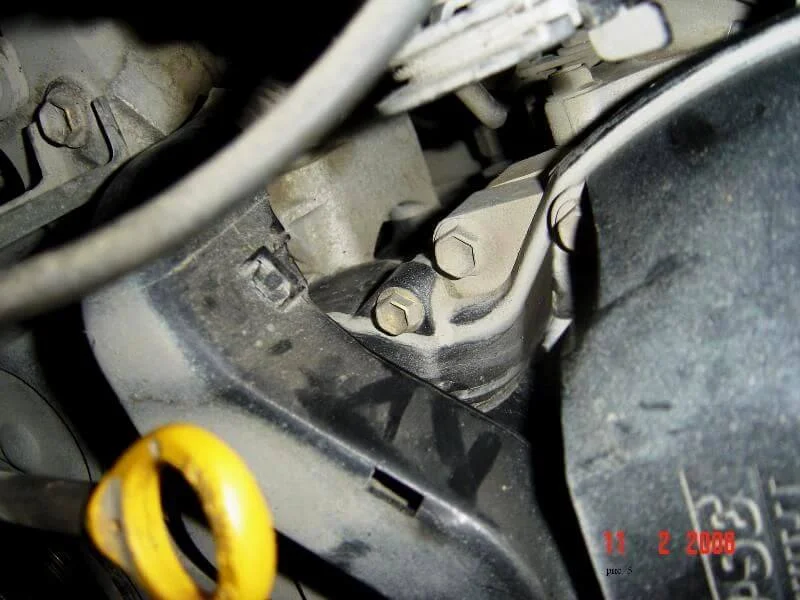

Отвинчиваем болт шкива коленвала. Для этого нужно приложить усилия.

После отсоединяем пачку проводов возле ГУРа. Полностью они не снимаются.

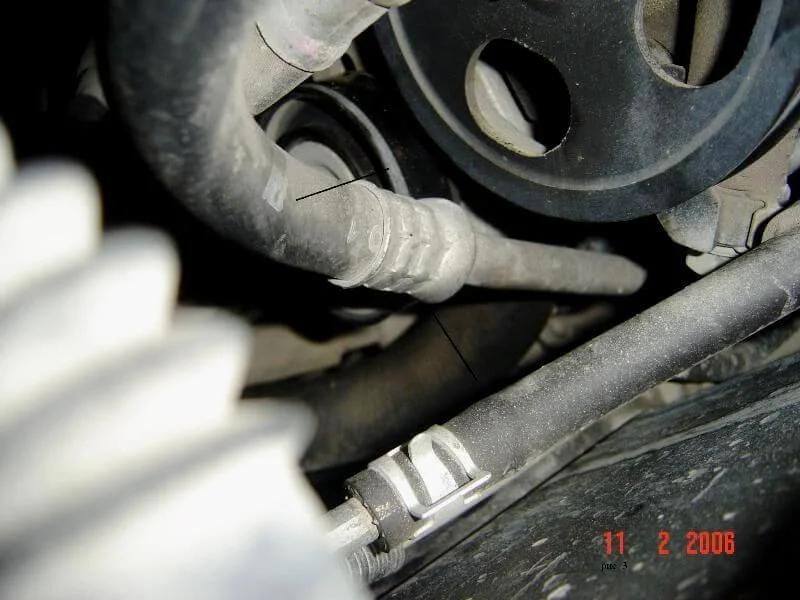

Далее демонтируем пластмассовую защиту, чтобы добраться до всех узлов.

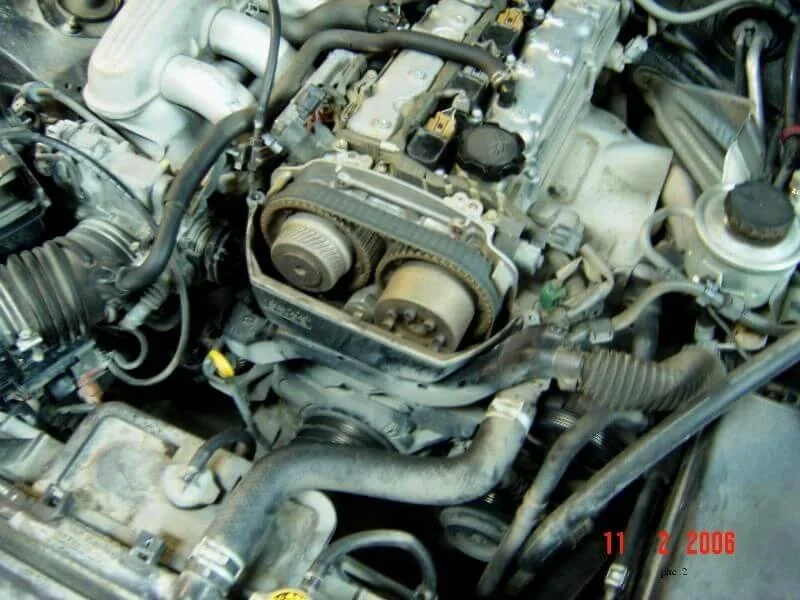

Сперва снимаем наружные ремни ГРМ и ГУР.

Способом, на лицевой стороне ролика гайка, ее ослабляем, а натяжитель расположен сбоку, там где вторая стрелка. Его вращаем против часовой стрелки и ослабляем натяжитель ремня, далее снимаем ремень. Та же схема и с ремнём ГРМ.

Вид ближе.
