Ремонт рулевой рейки Honda Accord CL 7
Основные симптомы которые указываю на необходимость ремонта рулевой рейки, прежде всего стук с левой или правой стороны, либо одновременно с обеих сторон (в некоторых случаях может ощущаться биение в руль). В данном фото отчёте подробно описано как своими руками произвести ремонт рулевой рейки на автомобиле Honda Accord CL. Процедура ремонта достаточно сложная, по времени может занять около дня.
Необходимые инструменты:
- Гаечные ключи на 32, 40, 46;
- Вороток со средним квадратом;
- Динамометрический ключ;
- Желательно электродрель и сверло 4 или 5 мм;
- Ключ для трубок (17-19);
- Большой шприц с трубочкой;

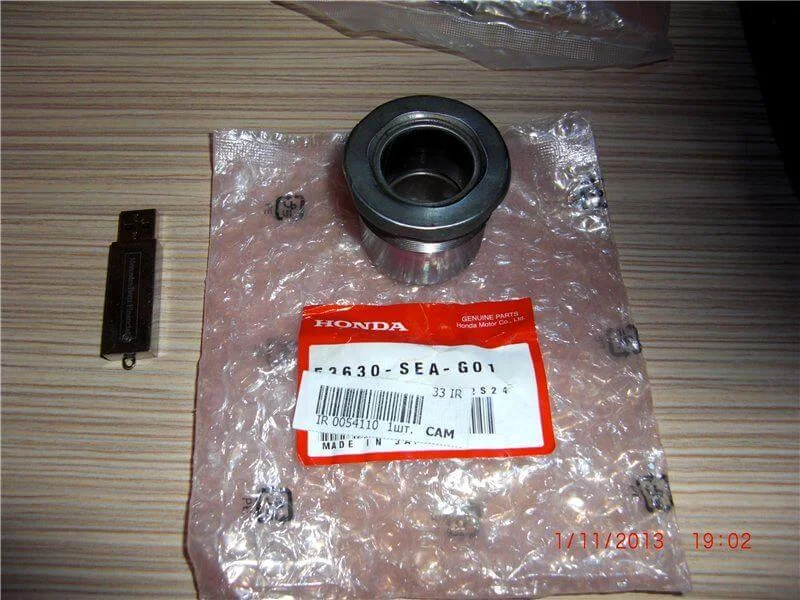

Оригинальный ремкомплект рулевой рейки Хонда Аккорд 7 имеет каталожный номер 06531SEAE03 и ценник около 3500 рублей. Сайлентблок рулевой рейки Accord 7 с артикулом 53685-SDA-A01 стоит примерно 500 рублей.
По состоянию цен на жаркое лето 2017 года для Москвы и региона.

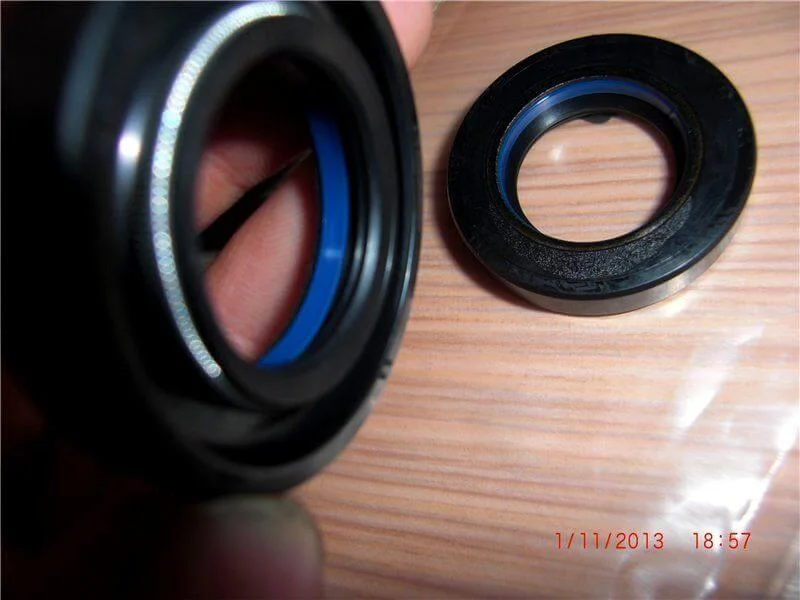

Промываем корпус тщательно бензином и загоняем новый сальник (перед сальником не забудьте поставить шайбу).

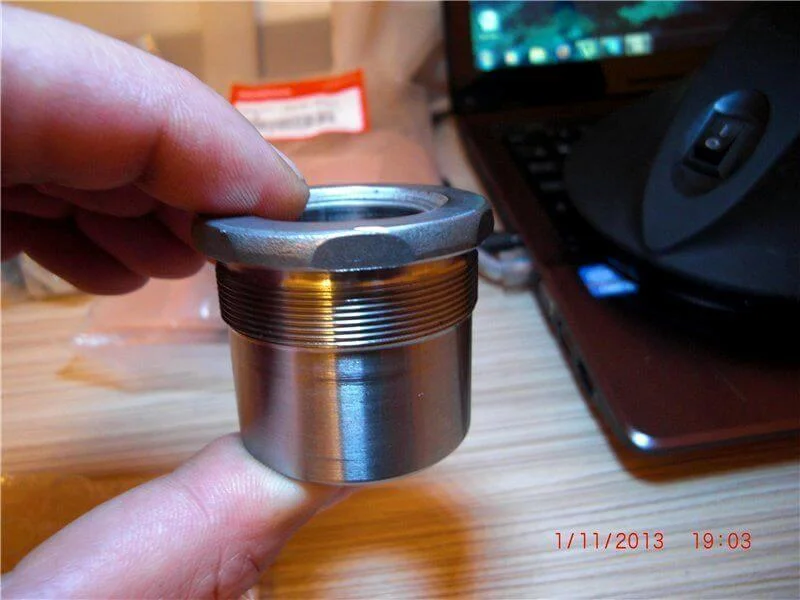

Второй сальник задавливаем новой гайкой.
Устанавливаем вал в корпус, перед установкой матните немного изоленты на торец вала чтобы не закоцать сальник.ВАЖНО: Вал вставляйте аккуратно помните, что зубьями вала так-же можно испортить сальник!
Вот что получилось в итоге.

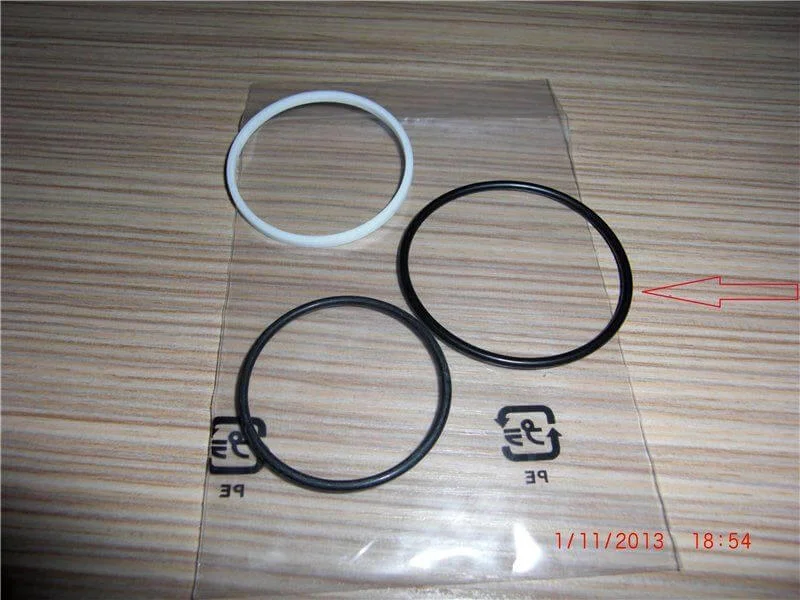

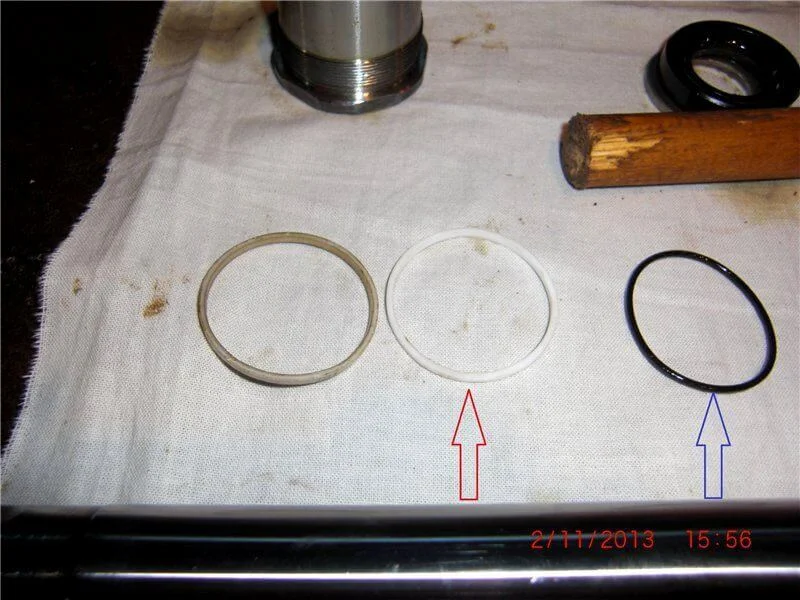

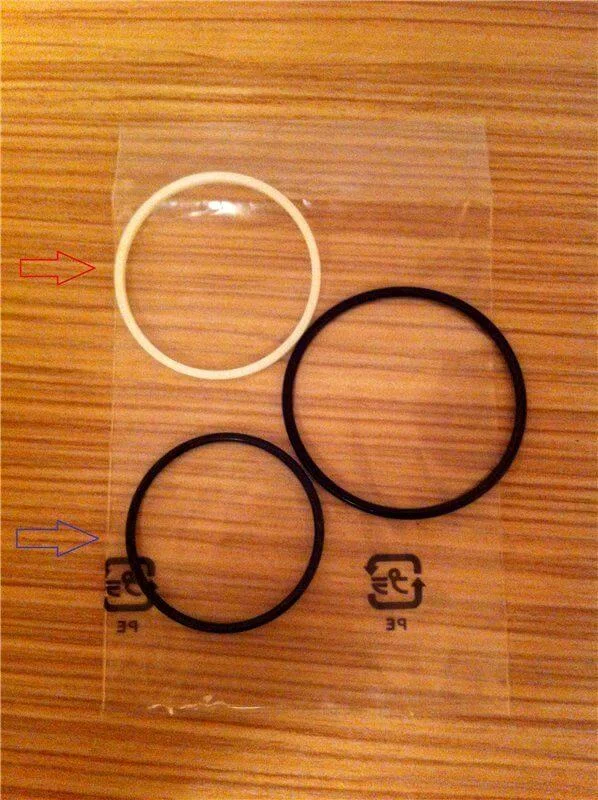

Теперь нужно заменить манжеты на валу, там их две штуки: одно кольцо белое, по виду как из пластика, а под ним другое — резиновое (пластиковое колечко нужно одевать очень аккуратно — оно трудно растягивается, можно порвать, я например, его немного нагрел над лампой-переноски.)

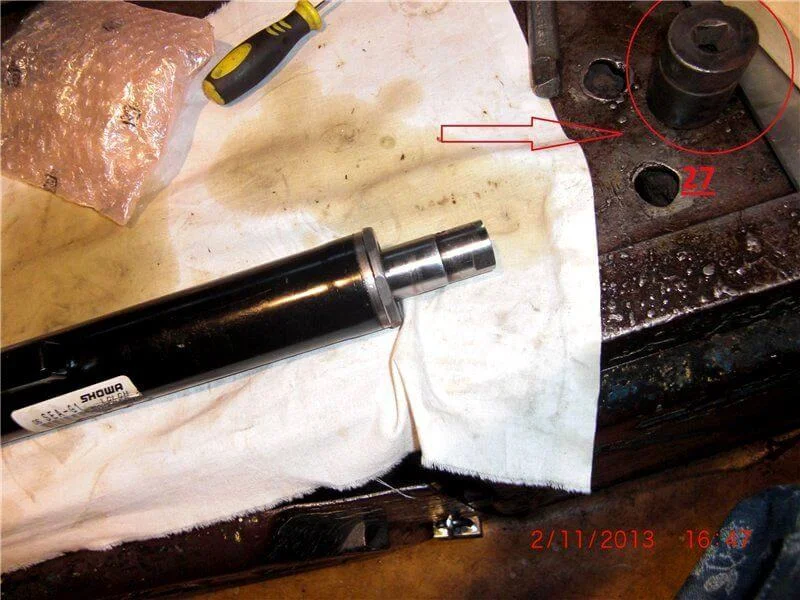

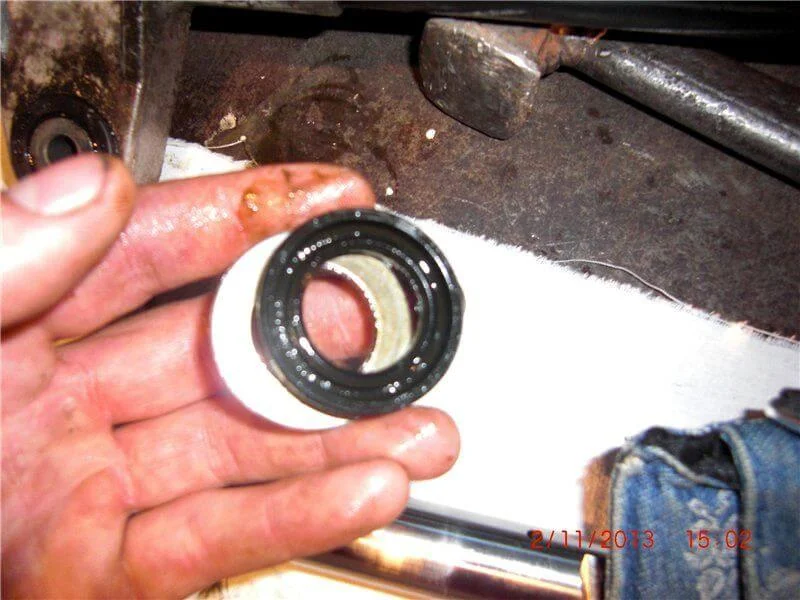

Новый сальник я запрессовал головкой на 27 и двумя удлинителями.
Новую шайбу можно взять из ремкомплекта.

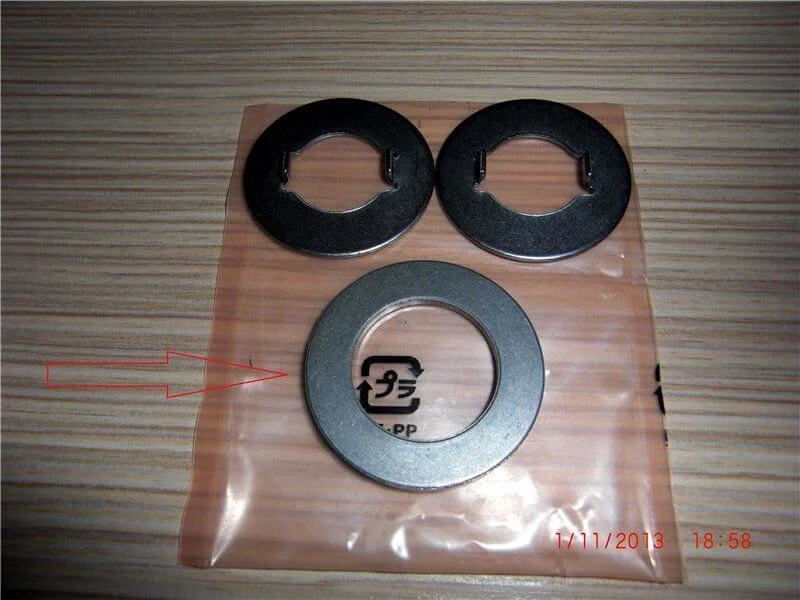

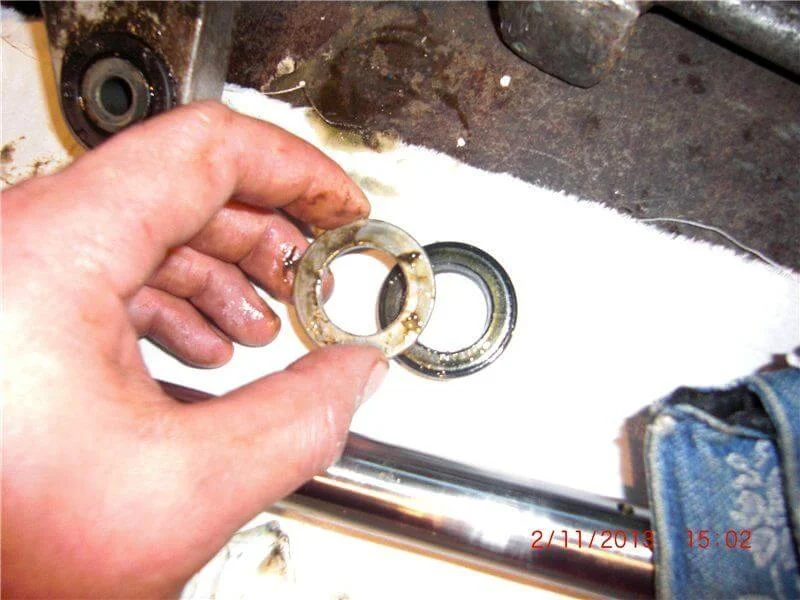

Видим, что под сальником стоит шайба.

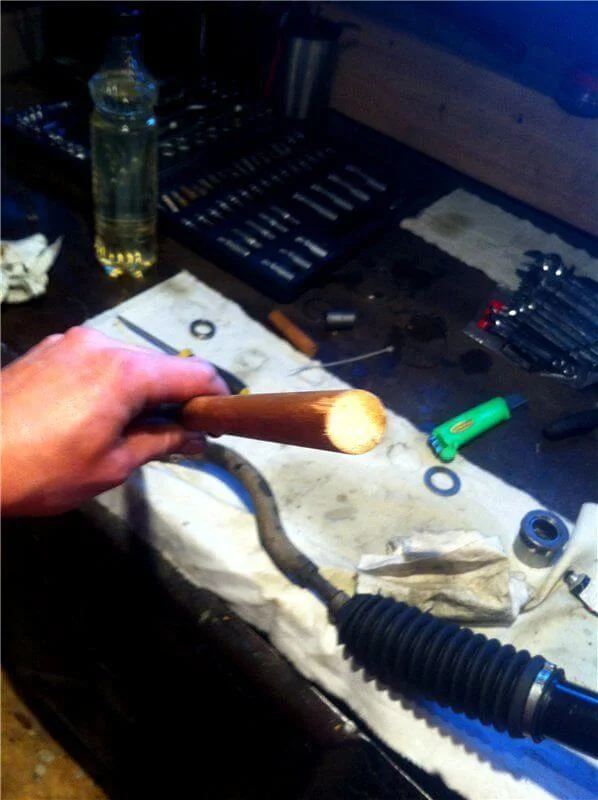

Выбивать нужно аккуратно чем-то мягче стали не повредив внутреннею рабочею поверхность, я нашёл какую-то палку в гараже и легко выбил сальник.
Второй сальник выбивается в ту-же сторону, что и первый.

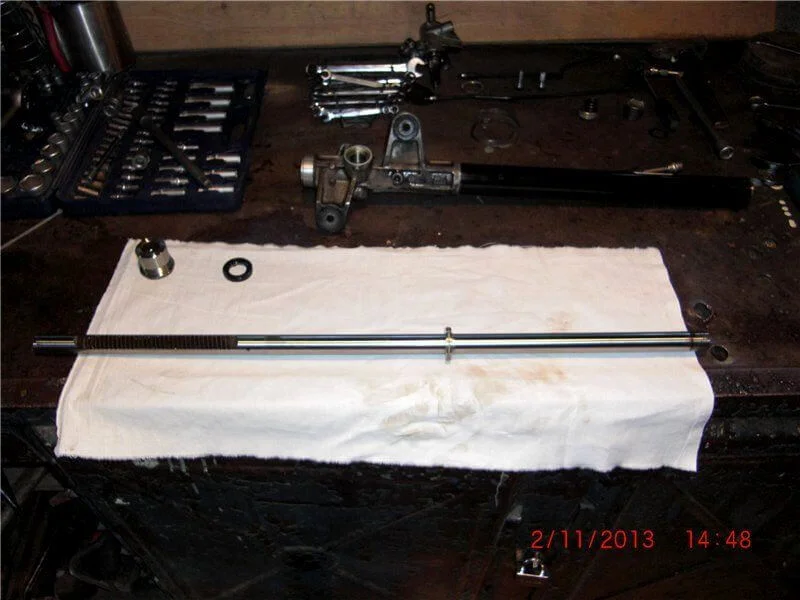

Вытаскиваем вал.

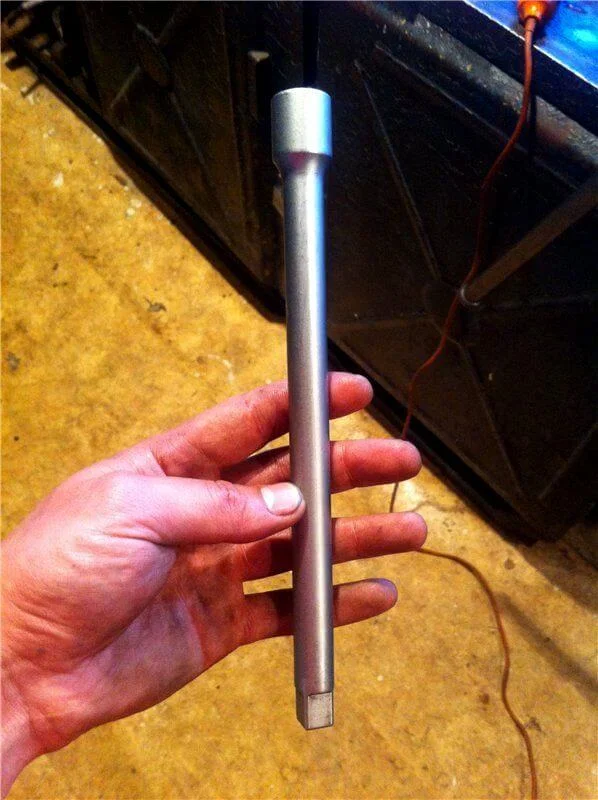

Далее нужно выбить сальник тот, что под гайкой. Сложность в том, что вал будет пружинить из-за воздуха и масла тех, что остались за выходным штуцером.я сделал так: вытянул вал максимально из корпуса и прижал вал в сторону так, чтобы появился зазор между валом и сальником, главная цель выпустить воздух(он сильно пружинит). Затем надставляем что нибудь на противоположную сторону вала и пробуем выбить сальник (у меня вышел легко). Я использовал удлинитель из набора.

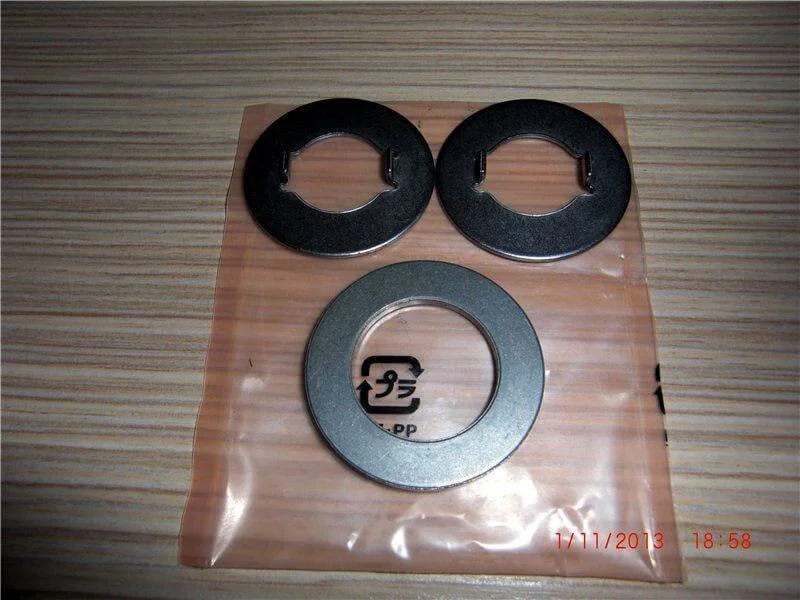

Ставим новые стопорные кольца (усами в вал) они есть в ремкомплекте.
Всё… теперь ставим на авто. Порядок описывать думаю не стоит!

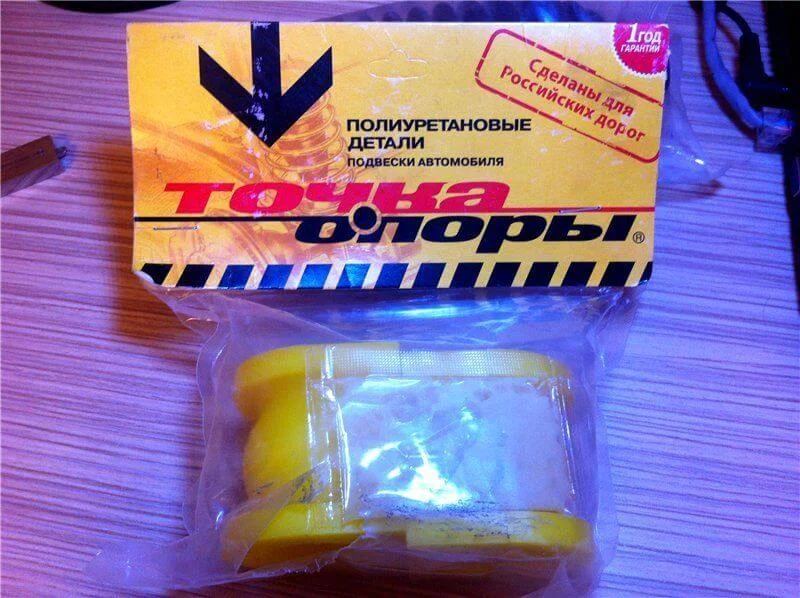

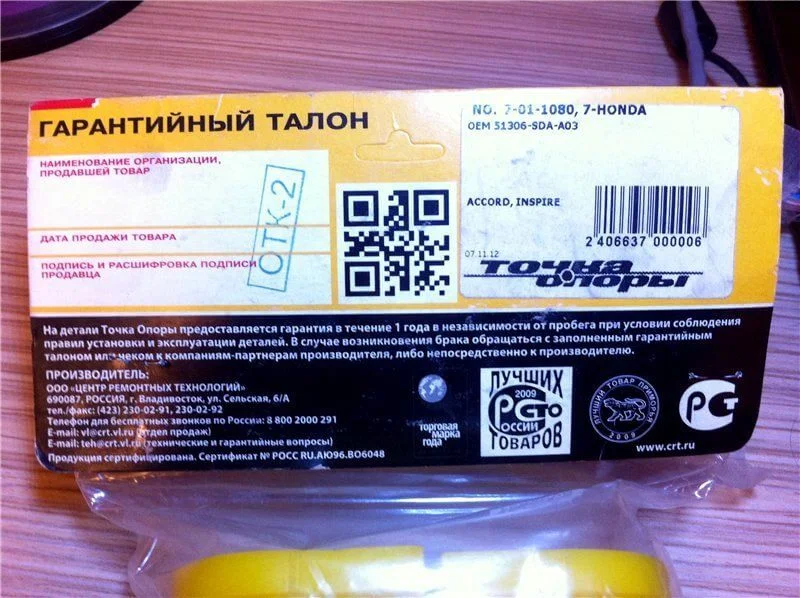

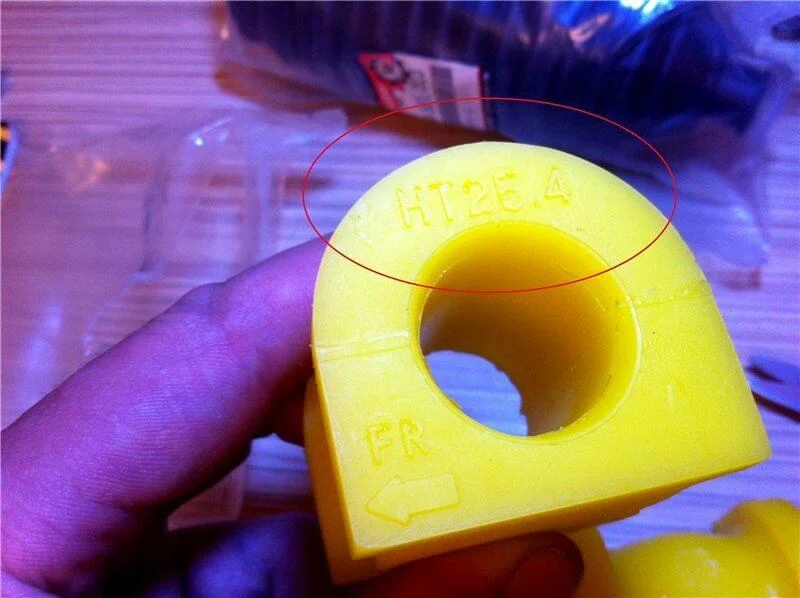

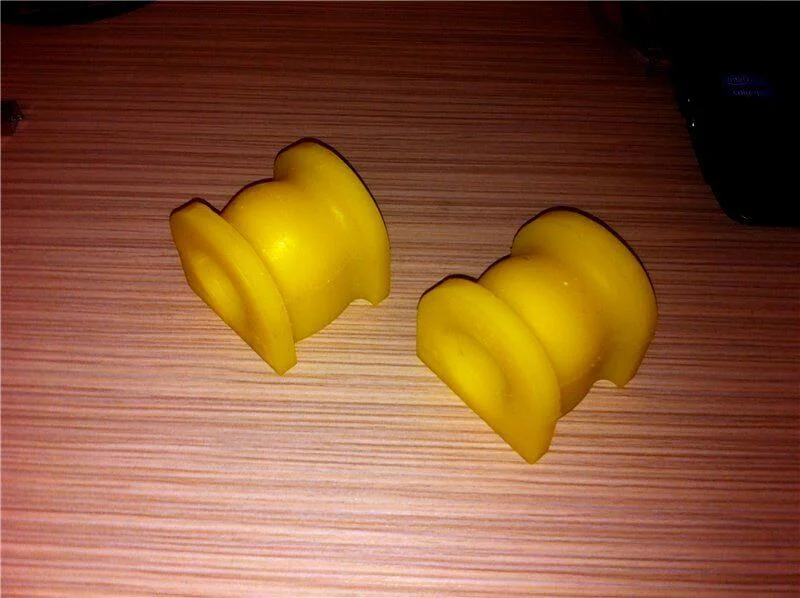

Я поставил себе полеуретановые втулки меньшего диаметра вместо 26.5 мм поставил 25.4 мм так как сам стабилизатор оказался подношеным.
Вот что получилось.

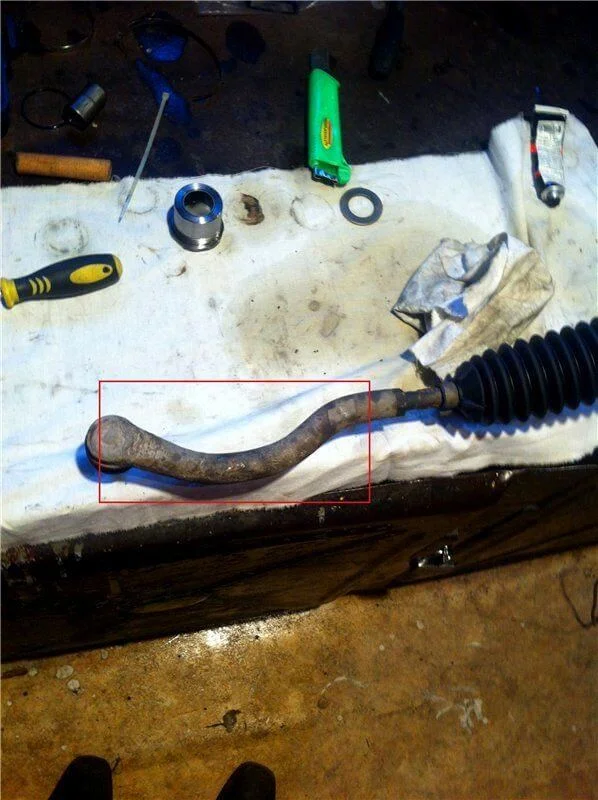

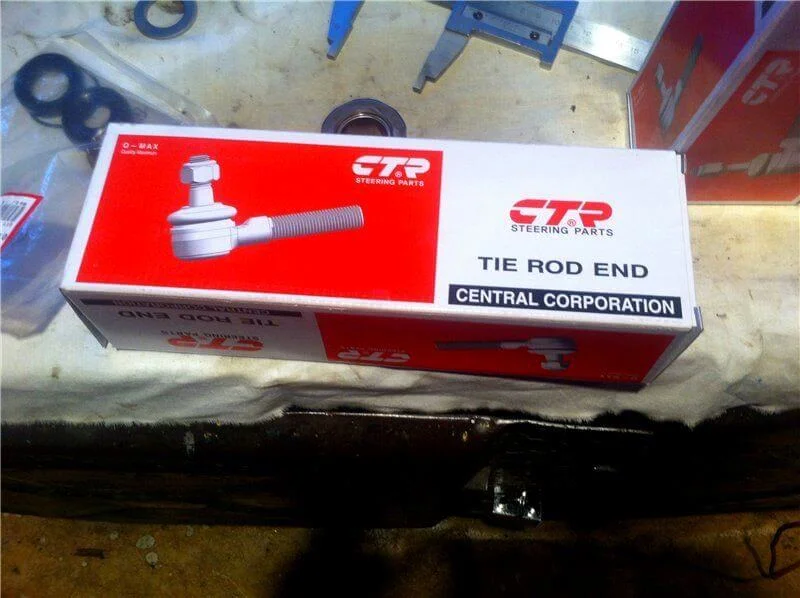

Я прикрутил новые.

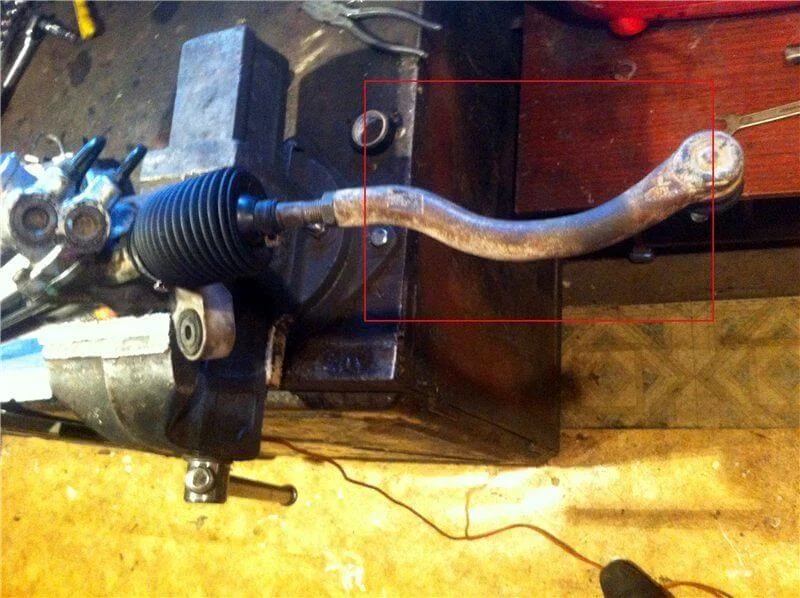

Одеваем пыльники.Прикручиваем рулевые наконечники (изгиб в перёд).
Как я регулировал:Я закрутил пока не упёрлась потом открутил на один оборот и снова завернул пока не упёрлась и отпустил примерно на 20 градусов (всё это нужно чтобы пружина встала на своё место) Если по уму то нужен динамометрический ключ и всё это сделать с определёнными усилиями… У меня ключа не нашлось. После сборки руль туже не стал и стук (если качать рулём) на заглушенном двигателе ушёл в прошлое!)))
Прикручиваем трубки на свои места (забыл сделать фото).

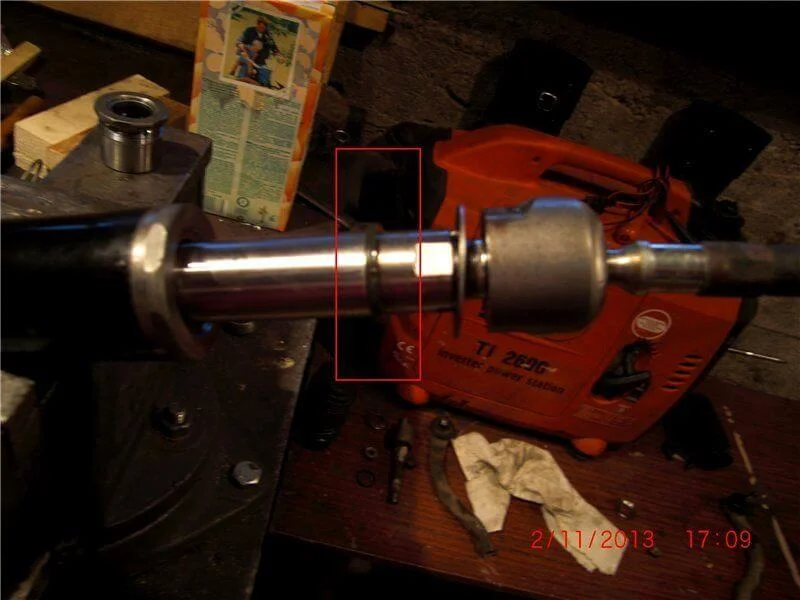

Прикручиваемые рулевые тяги, не забываем поставить пластиковые упорные кольца.

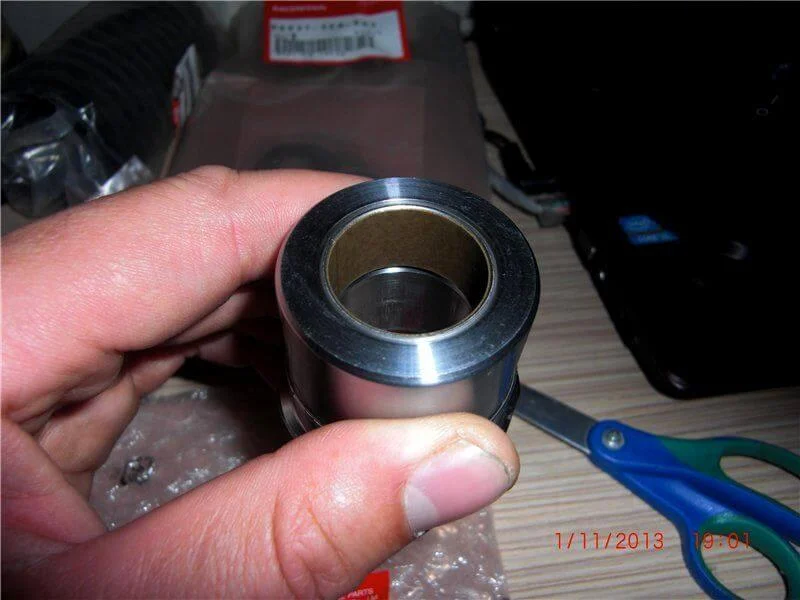

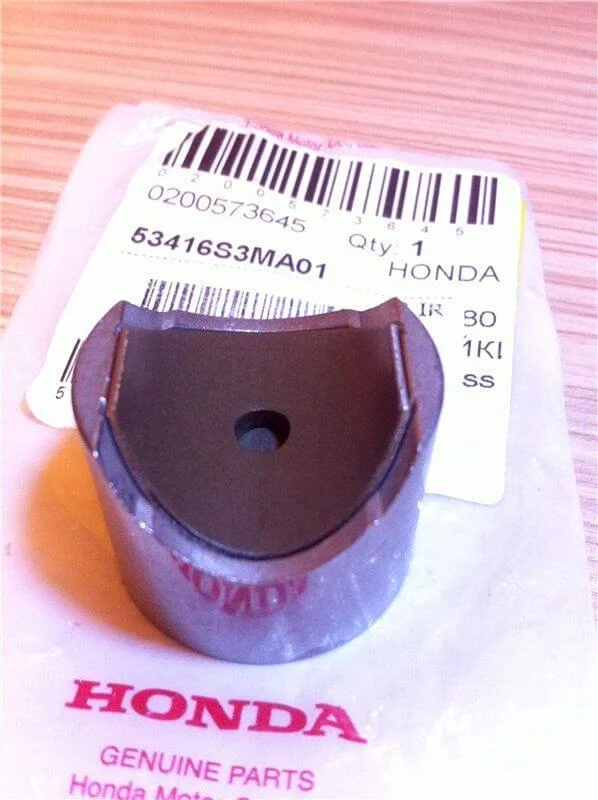

Ставим регулировочную втулку (не забываем всё смазать).
Ставим всё это на рейку (не забудьте поменять колечко оно есть в ремкомплекте).
Ставим вал золотника на место, проверяем, чтобы вал вращался без особых усилий. Смазываем всё, особенно подшипник и шлицы.

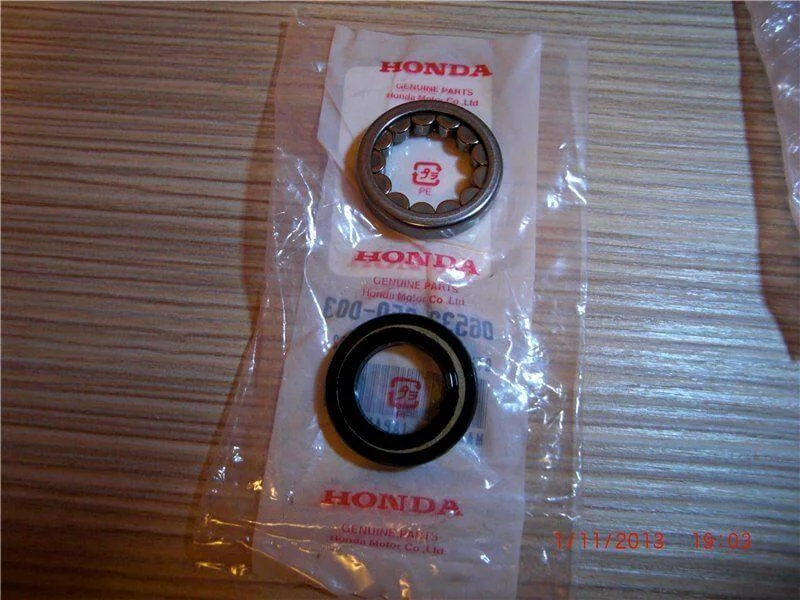

Теперь меняем сальник и подшипник золотника. Я подобрал головку из набора точно не помню какую и запрессовал в начале сальник потом подшипник (надписями наружу, так чтобы после установки их было видно).

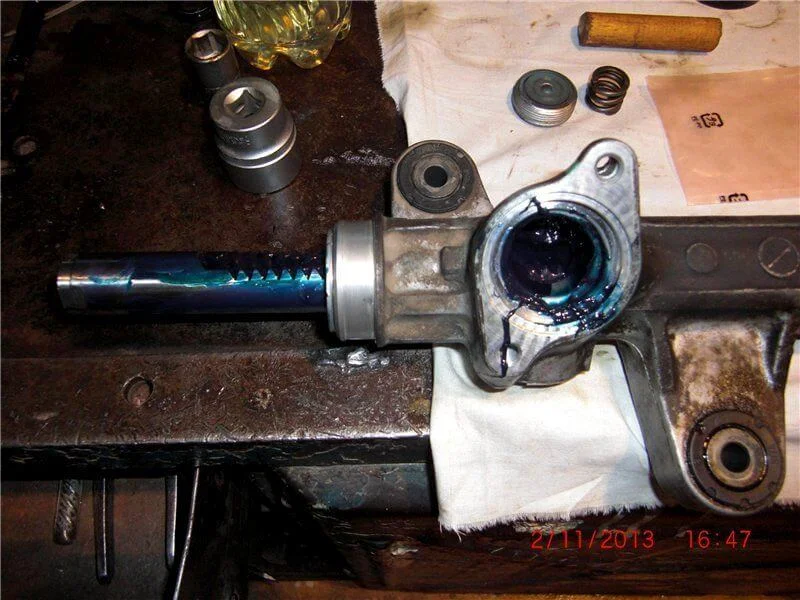

Смазываем всё это дело, я использовал фиоловою смазку, можно конечно и литолом, в общем кому чем хочется!
Фиксатор и резинку лучше снять… резинка смещена в низ относительно вала.
Для удобства понадобится вот такой набор с карданом.

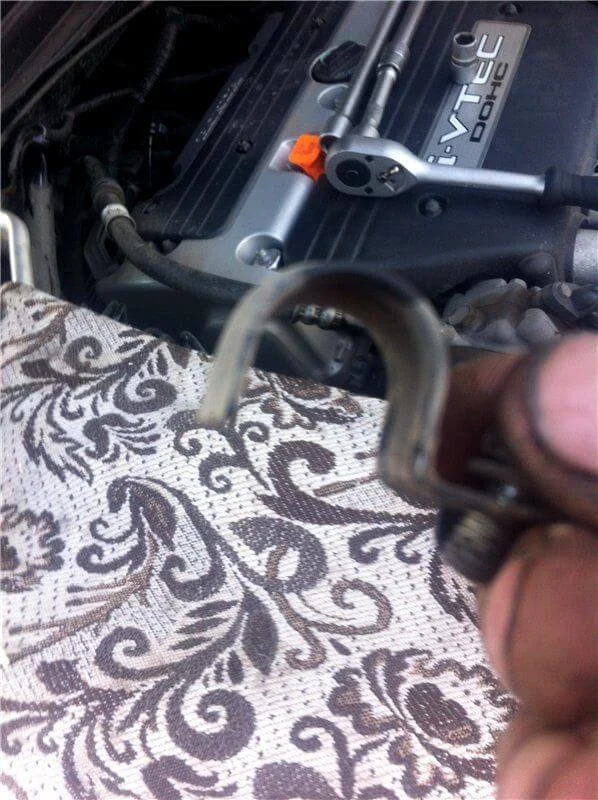

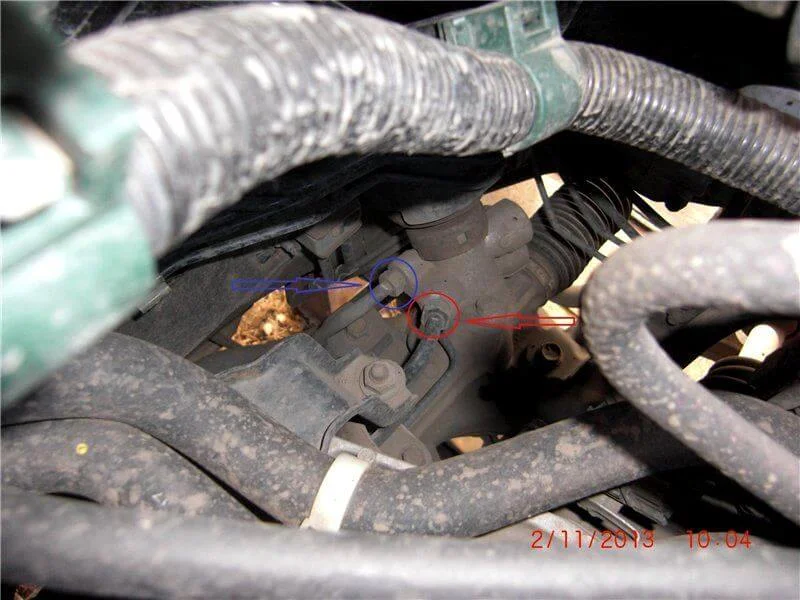

Откручиваем сначала синий болт скобки, держит трубку, потом остальные.

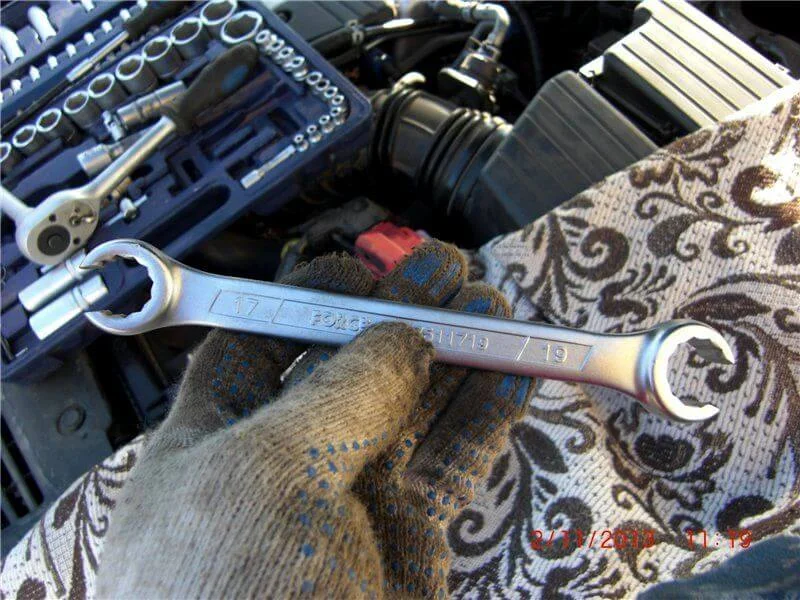

Затянуты они от души! Понадобится вот такой ключик.
Откручиваем трубки.
Откручиваем с низу три болта теплового экрана.
Откручиваем рулевые наконечники. Съёмника у меня под рукой не оказалось, я сделал проще открутил гайки не до конца так чтобы гайка была в ровень с концом резьбы наконечника. Это нужно чтобы резьбу не испортить ударом. Всё с низу ударяем молотком и вуаля… наконечник отошёл. откручиваем гайку и всё. Если палец прокручивается то прижмите монтировкой наконечник с верху и откручивайте на здоровье!

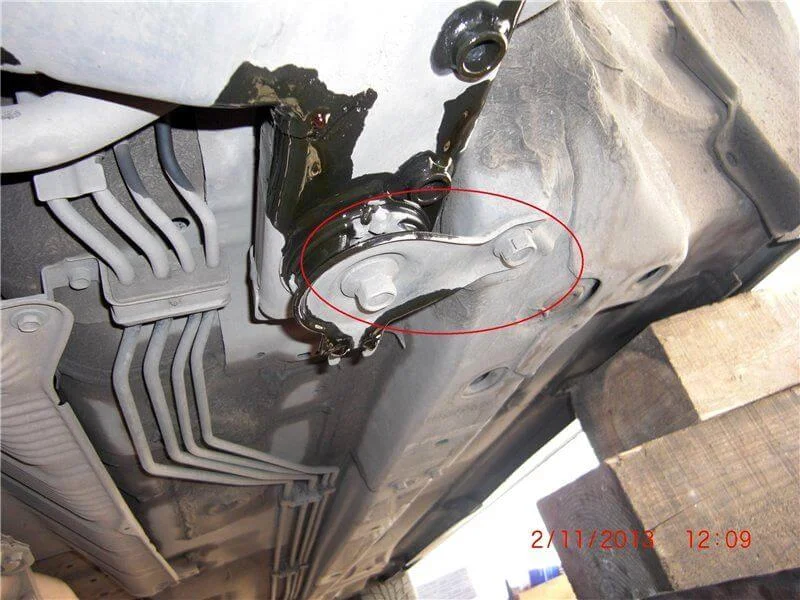

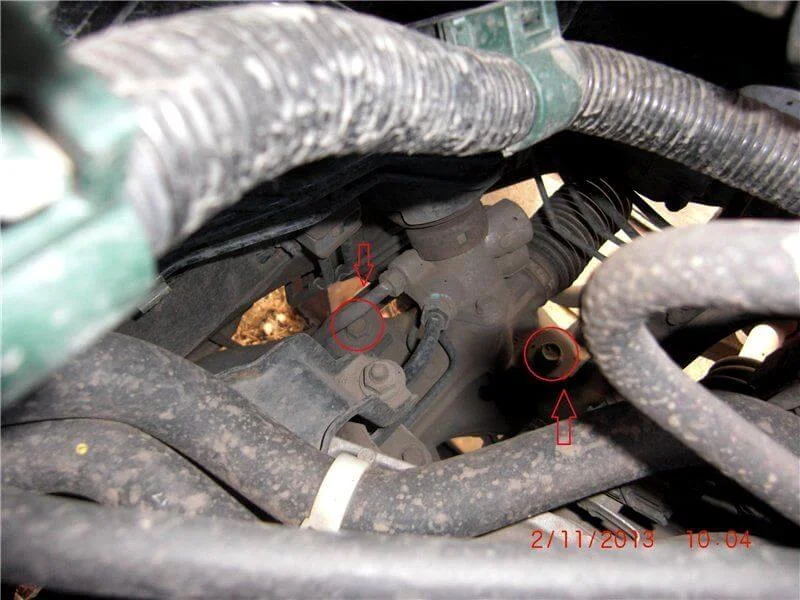

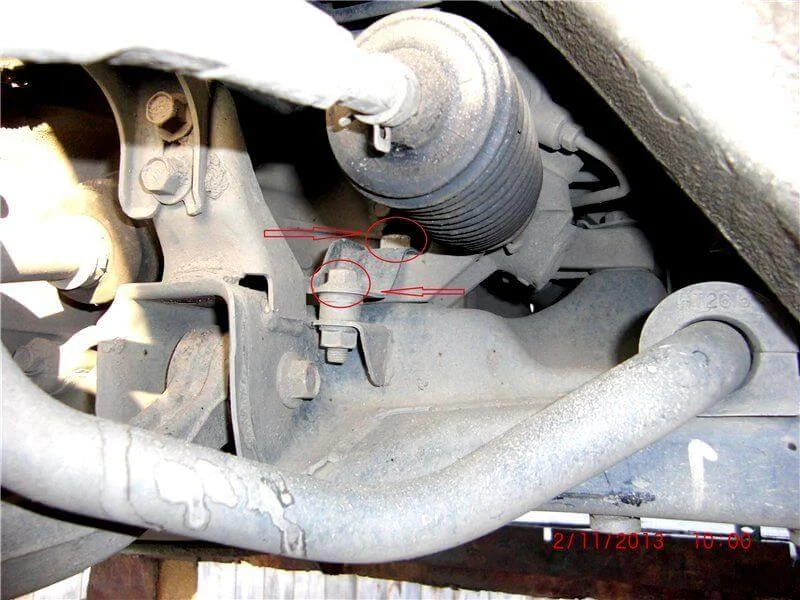

Откручиваем крепление самой рейки.Нижний крутим с низу а тот что выше удобнее крутить с верху
Для снятия рейки нужно опустить балку. Можно за одно заменить втулки стабилизатора, я так и сделал и так опускаем балку.

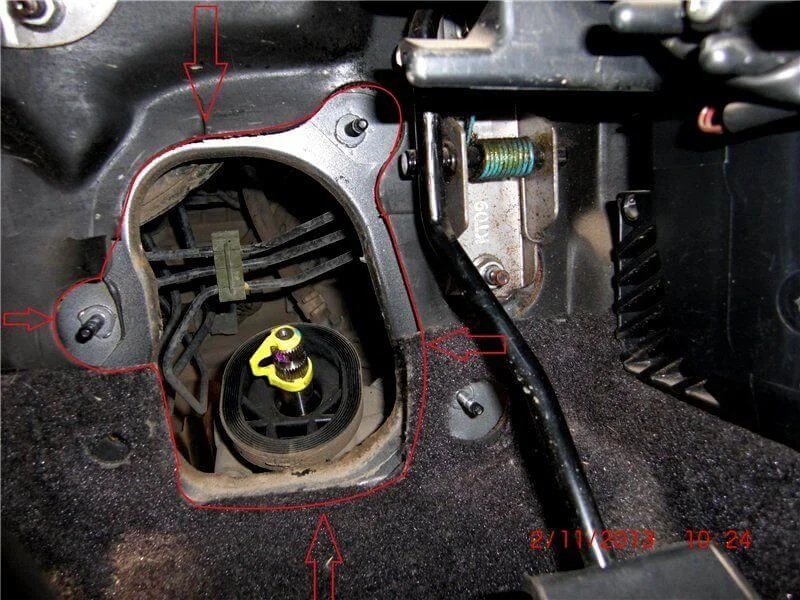

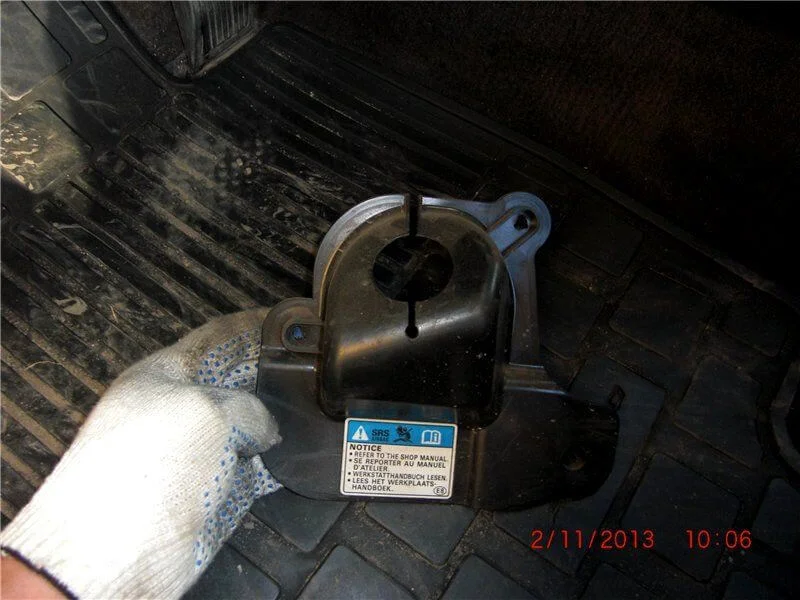

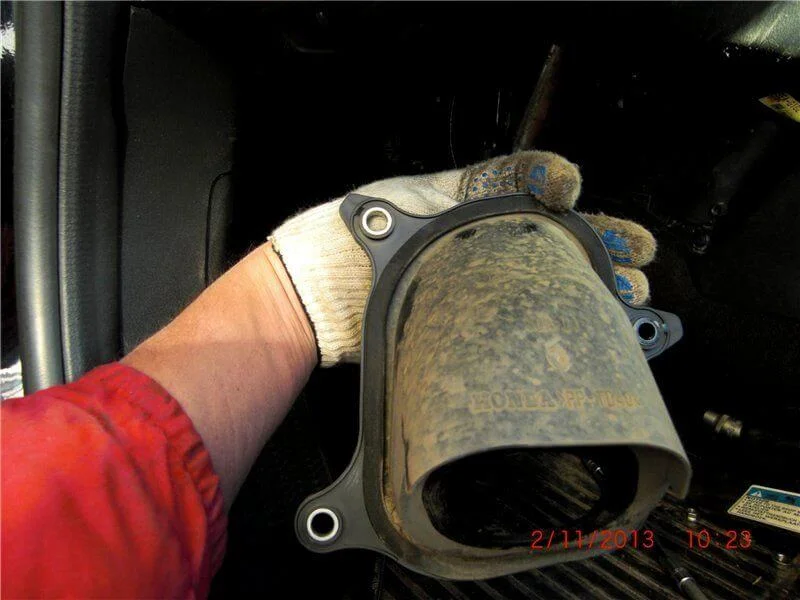

Снять этот пыльник проблематично… мешает шумоизоляция и коврик, пыльник стоит под ними… Ладно снять, вот поставить его на место вот это гемор!!! Так что пригодится пару пачек успокоительного!!!

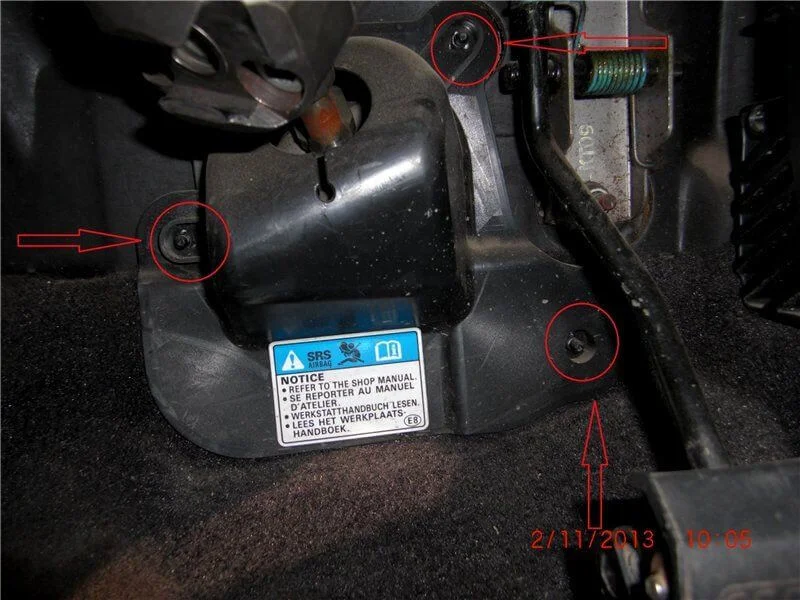

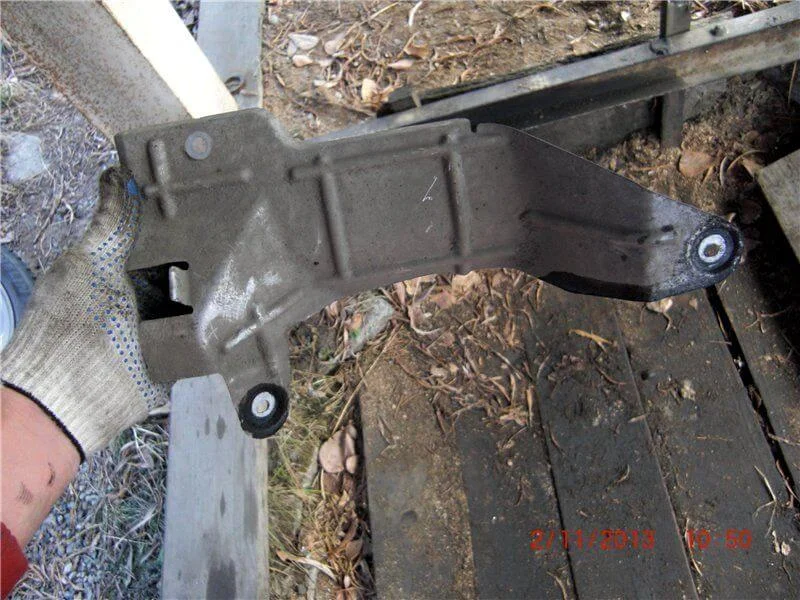

Откручиваем три гайки на 10 и снимаем пыльник.

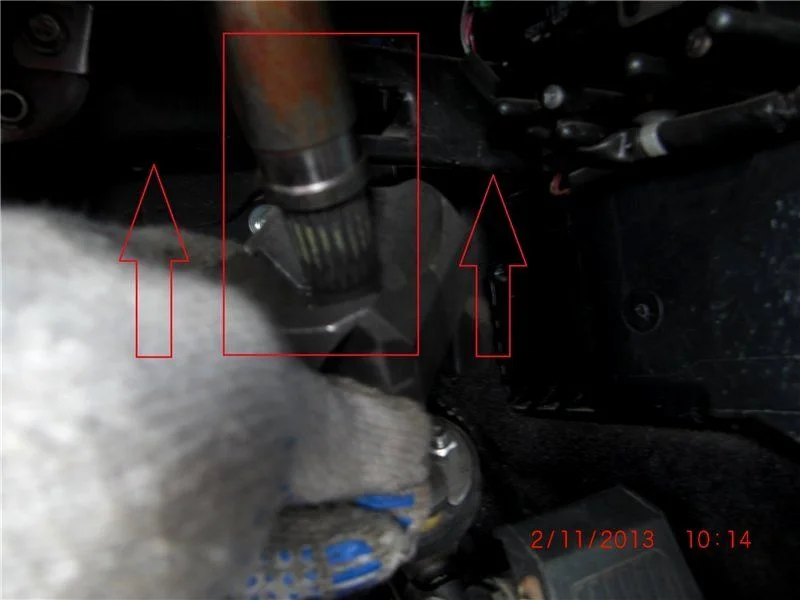

Стягиваем кардан со шлицов в верх. ВАЖНО: Когда кардан уже снят нужно зафиксировать рулевое колесо, дабы никто руль не крутил.Так как можно порвать шлейф под рулём.

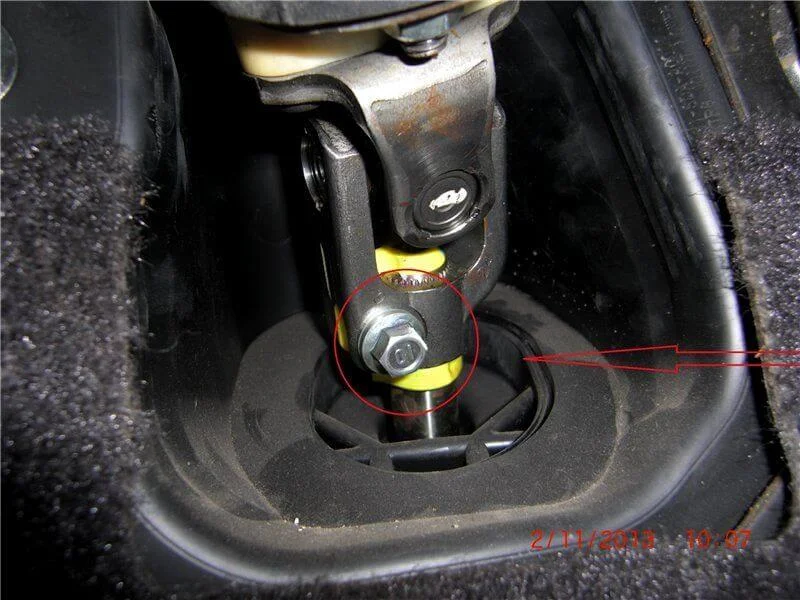

Откручиваем кардан рулевой колонки.
Просто потяните защиту на себя она держится на зажимах.
Разбираем верх (в салоне).

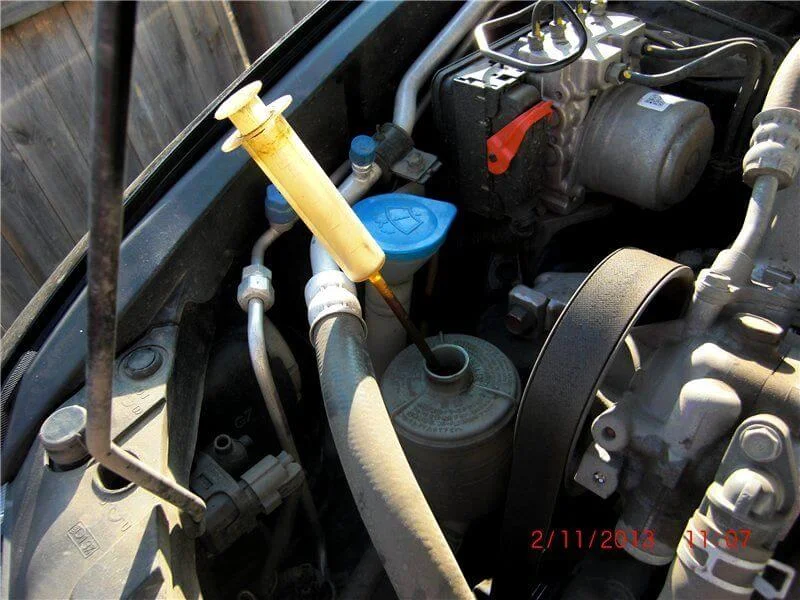

Откачиваем жидкость из бачка.

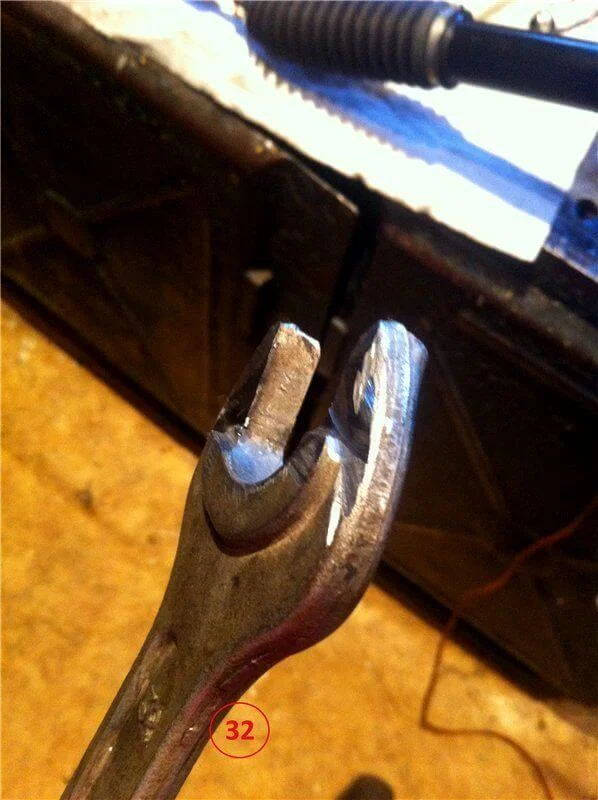

Снимаем пыльники и откручиваем тяги(не испортите пластиковые упорные колечки они ещё пригодятся), здесь нужны ключи на 22 и 32 (32 нужно будет доработать что бы он был не шире 10 мм иначе не влезет).
ВАЖНО: не зажимайте сильно корпус в тиски, его можно деформировать и всё… рейку можно будет выкинуть!!! Гайка подключ на 46.

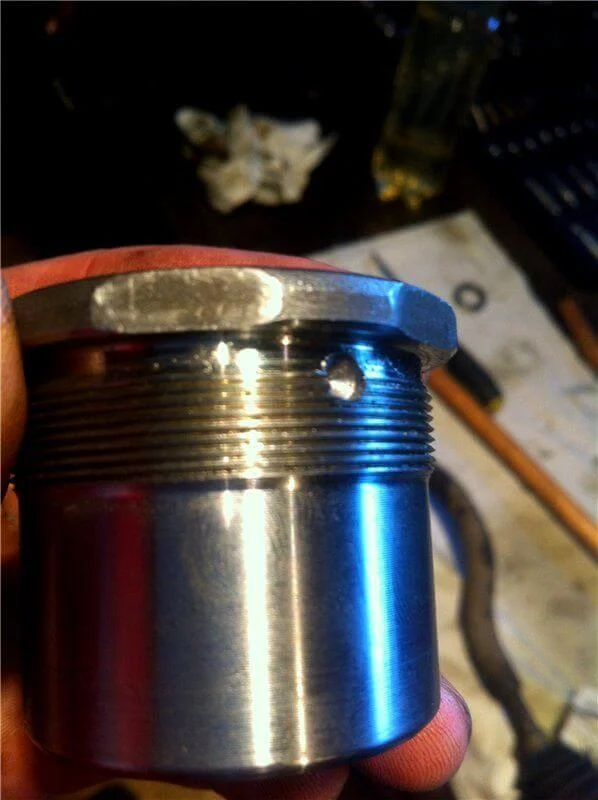

Далее откручиваем направляющую гайку, она закернина. Я высверлил не много и она без проблем открутилась.(гайка толстая, сверлите не бойтесь)

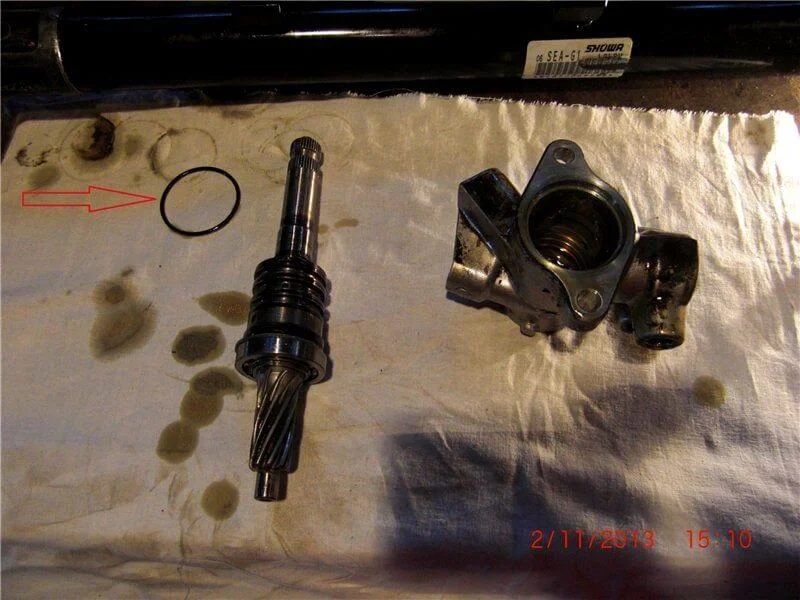

Колечко есть в ремкомплекте.
Выбиваем вал золотника (у меня он легко вышел).

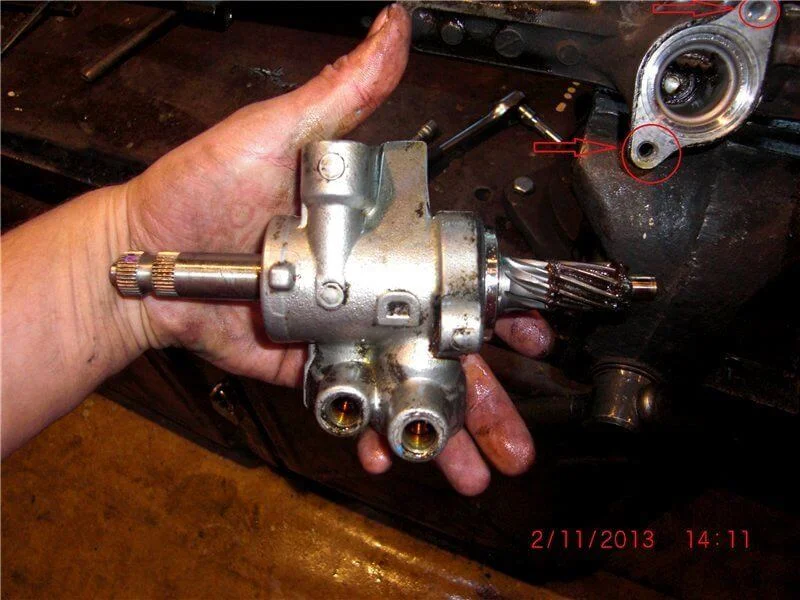

Откручиваем два болта, трубки и снимаем золотник.

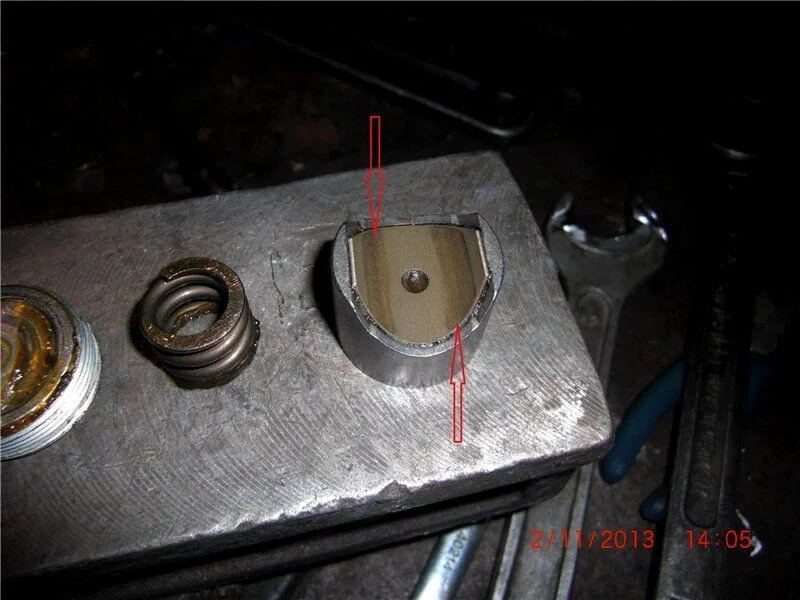

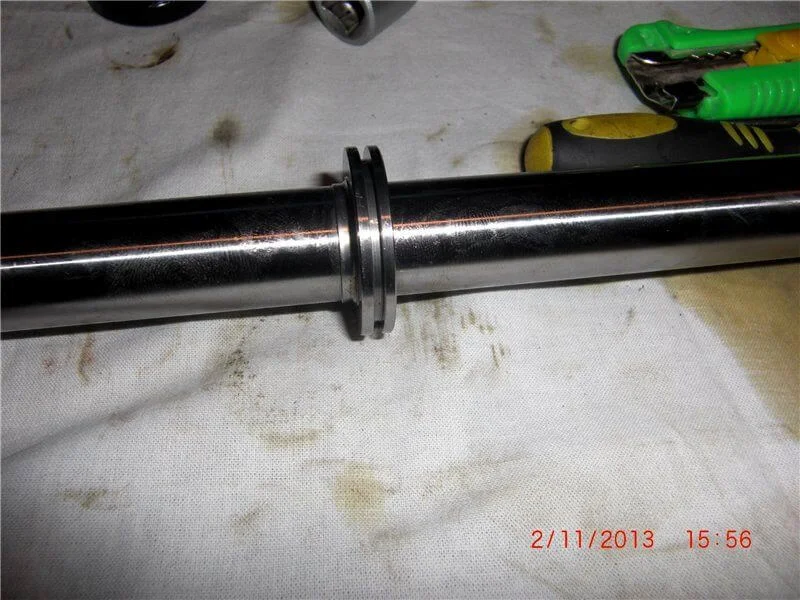

Выработка тефлонового покрытия до метала.

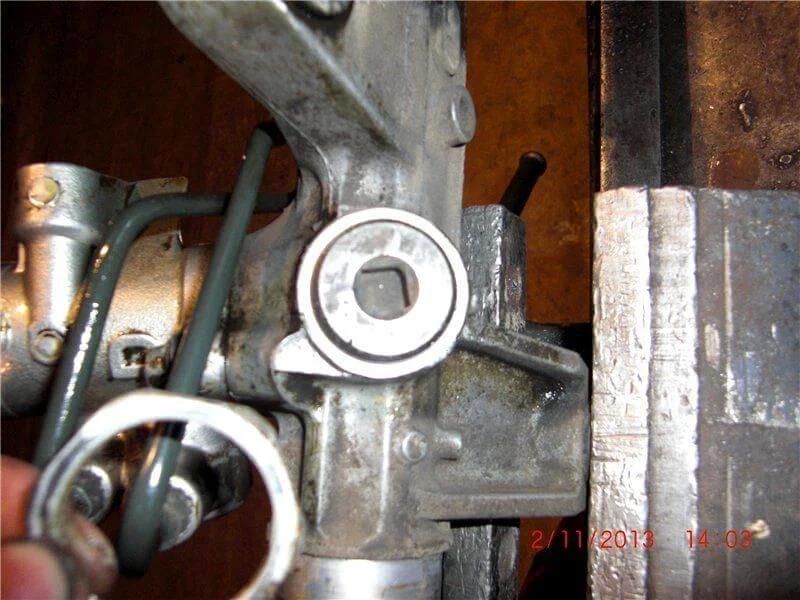

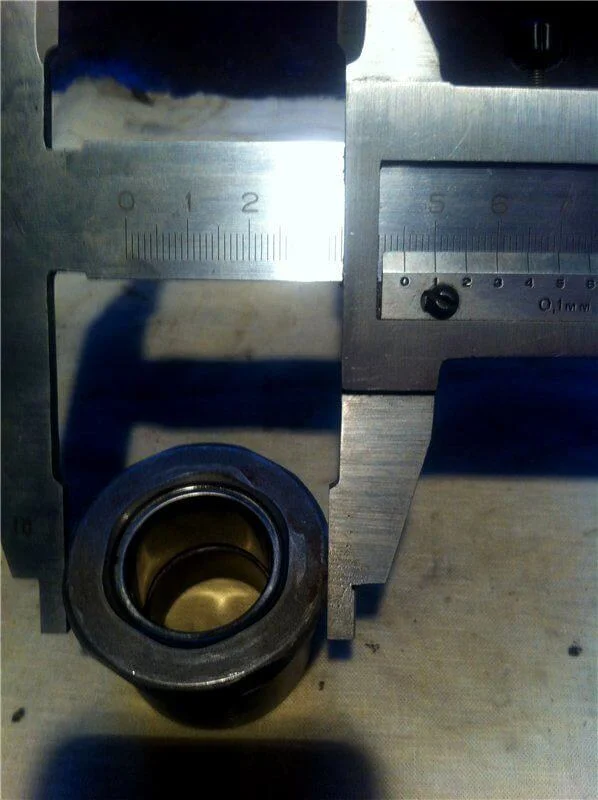

выкручиваем регулировочную втулку ключ на 40 и вороток с средним квадратом.

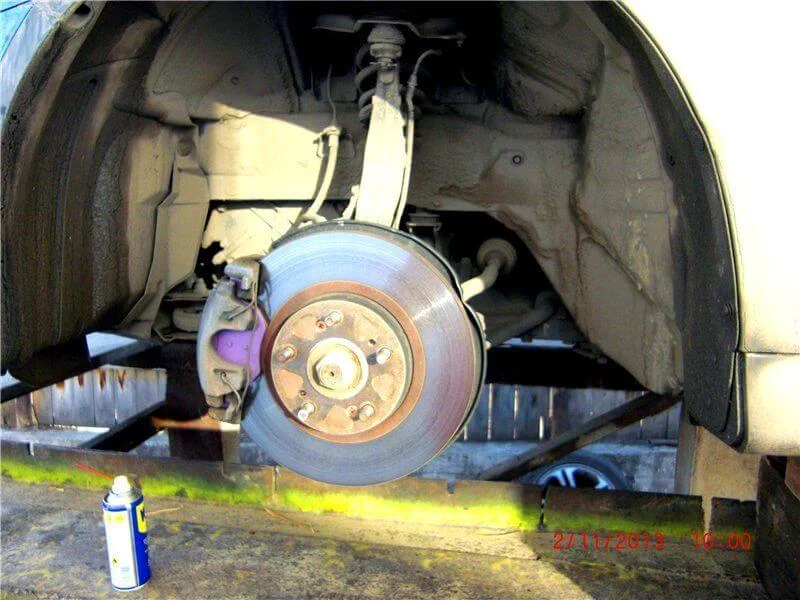

Загоняем авто на эстакаду (яму), вывешиваем передние колёса.
Откручиваем наконечники понадобится два ключа на 19 и один на 14.

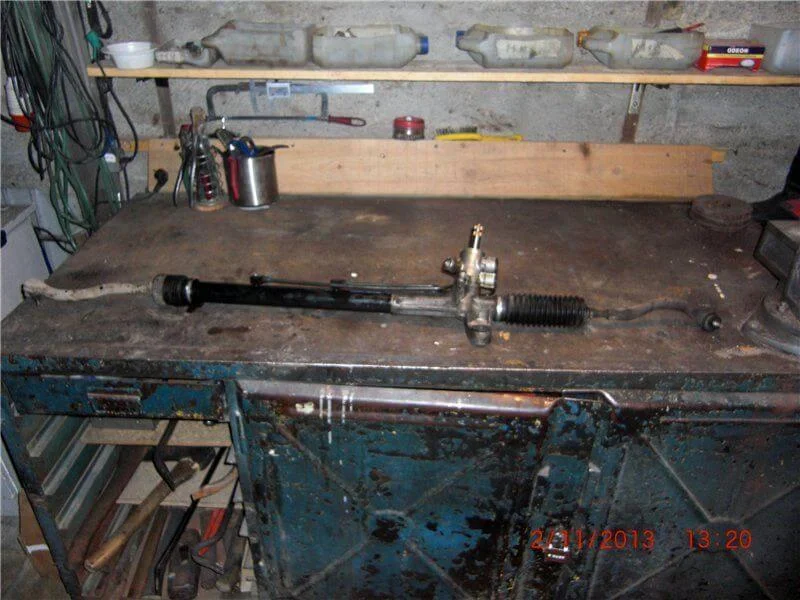

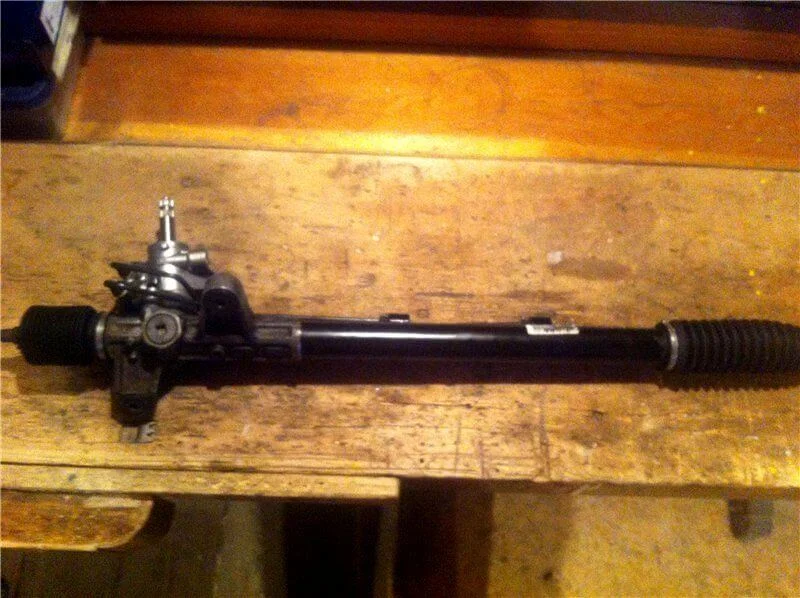

Моем тщательно бензинчиком и несем ее в тёплый гараж.

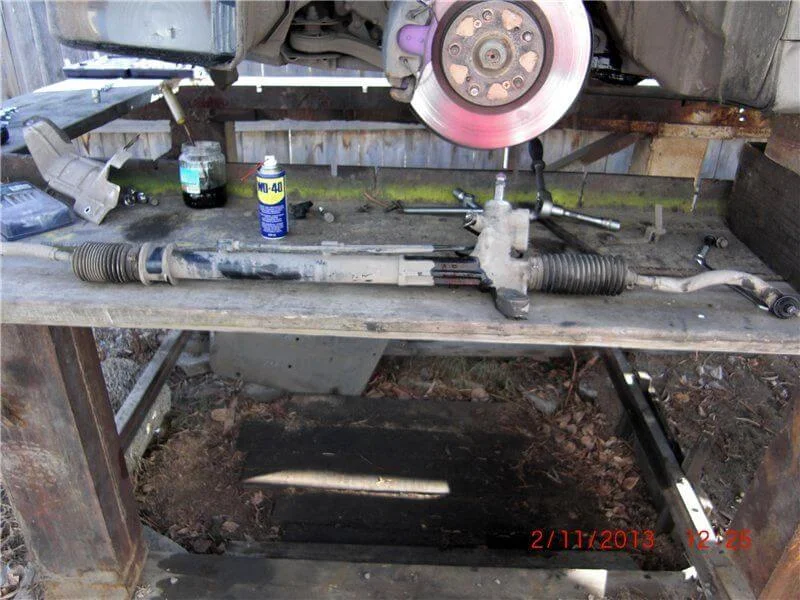

Снимаем рейку в левую сторону.

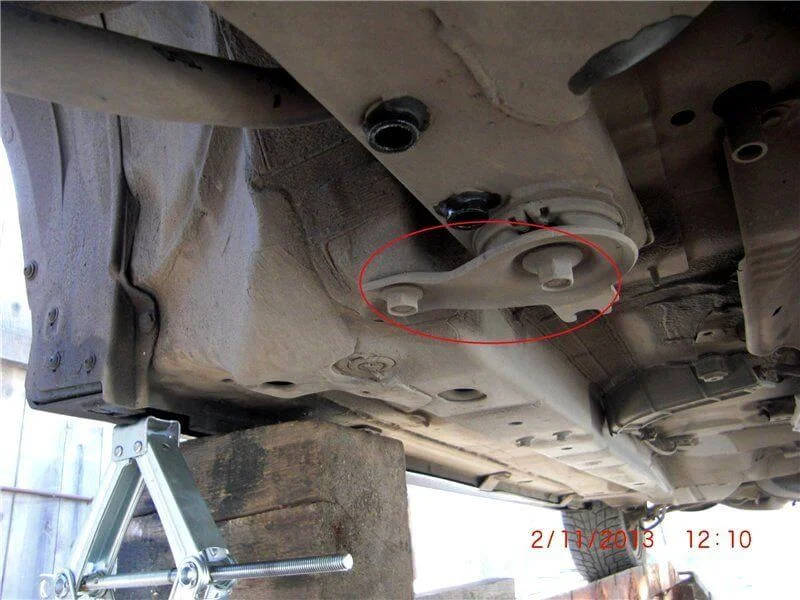

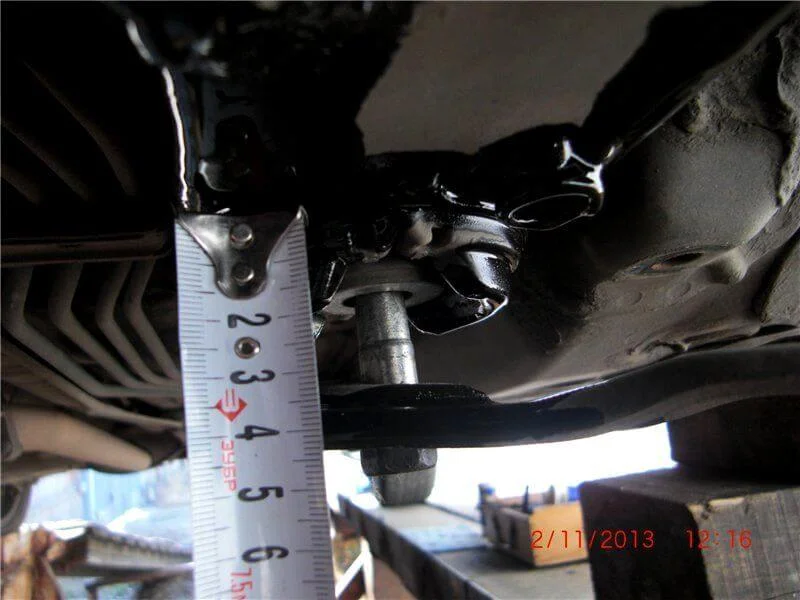

Опускаем на 3-3.5 см этого вполне хватит, правый болт оставляем, на нём будет держатся балка, а левый выкручиваем совсем и убираем проставку (она мешает откручивать втулку стаба)
